Устройство заземления в частном доме своими руками на 380 вольт: Контур заземления для 380 в частный дом

Заземление в частном доме своими руками 220в

Частный дом — это возможность каждую неделю отдыхать с друзьями или семьёй на природе. Даже машину иметь необязательно. Электрички, маршрутки и автобусы курсируют от мегаполисов к близлежащим городам и деревням постоянно.

Но иметь частный домик где-то загородом — это ещё не всё. Необходимо позаботиться о безопасности каждого человека, находящегося там. Чтобы исключить возможность удара электрическим током стоит сделать заземление.

Заземление гарантирует безопасную эксплуатацию бытовых приборов. Мало того, если у вас установлена электрическая плита или стиральная машина, то без него просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живёте в частном доме без заземления — то этим создаёте опасную ситуацию внутри помещения для своих близких и родных.

Сделать заземление в частном доме своими руками не так-то уж и сложно. Главное, следовать нормам и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать зануление, мотивируя такой поступок тем, что в сети на 220 В заземление необязательно.

Тем не менее это не совсем так. Действительно, делать заземление в сети на 220 в не является обязательным стандартом безопасности в частном доме. Но подобный шаг позволяет в значительной мере обезопасить каждого жильца от удара током.

Важно! Если электроснабжение осуществляется от сети на 380 В, то заземление сделать придётся. Это позволит каждому человеку, проживающему в частном доме, чувствовать себя безопасно.

Зачем нужен контур заземления

Начнём со школьного курса биологии. Человек из 70% состоит из воды. Именно поэтому удар током способен нанести нам существенный вред. Огромный урон получают внутренние органы. Тело начинается корчиться в судорогах. Поэтому крайне важно быстро убрать пострадавшего от источника тока. При наихудшем раскладе после электрического удара останавливается сердце.

Безусловно, никто не будет лезть к оголённым проводам, чтобы испытать новые ощущения. Но при выходе из строя корпусы некоторых приборов становятся полноценными электропроводниками. Одного касания достаточно, чтобы схватить разряд. Чтобы такого не произошло достаточно сделать заземление. В таком случае каждый человек, живущий в частном доме, будет под надёжной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации нагревательный элемент внутри бойлера разрушился. В результате электричество стало передаваться через спираль нихрома в воду. Теперь каждое прикосновение к корпусу бойлера является смертельно опасным.

Чтобы исключить риск удара током все части прибора, способные передавать ток заземляются. В таком случае напряжение, возникающие при поломке, будет уходить именно в землю, не неся в себе какой-либо угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример подобной защиты от электрического удара на промышленных объектах. Заземляющий проводник подсоединяется к корпусу каждого станка и щиткам управления. Подобная мера позволяет застраховать каждого рабочего от возможного поражения электричеством.

Чтобы сделать заземление для бытовых приборов в частном доме дополнительно понадобится подключить защитный проводник. Он подключается к розетке, в которую вставляется штекер определённого прибора.

При обрыве нулевого проводника исчезает не только электроэнергия, обрывается цепь защиты. Если подобное произойдёт, то заземление будет нулевым проводником. При этом работоспособность каждого прибора сохранится, как и защита.

Внимание! Главная роль заземления в частном доме — обеспечение безопасности при прикосновении к корпусам бытовых приборов.

Делаем заземление на даче

Каким должно быть качественное заземление

Перед тем как сделать качественное и надёжное заземление в частном доме, необходимо знать основные технические требования к конструкциям такого типа. Для начала рассмотрим значение самого понятия. По факту это электрическая цепь, обеспечивающая безопасный выход электричества при поломках бытового оборудования.

Конструктивно заземление можно поделить на три составляющие:

1. Заземлитель. Данная часть представляет собой совокупность проводников. Каждый из них при этом находится в постоянном контакте с землёй.
2. Заземляющий проводник. Этот элемент конструкции соединяет прибор, который нужно заземлить с заземлителем.
3. Заземляющее устройство или заземление — заземлитель + заземляющие проводники.

Если смотреть предметно, то заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию. Данный параметр показывает, как легко ток входит в землю.

Важно! Сопротивление это что-то вроде вентиля. Он перекрывает поток тока. Чем оно меньше, тем лучше и надёжнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому перед тем как сделать данную систему безопасности от электрического удара в своём доме, о них нужно узнать.

Первое на что необходимо обратить внимание — на какой глубине залегает заземлитель. Также на сопротивление влияет влажность грунта и количество проводников. Лучше всего сделать контур по всему периметру дома. Если же такой возможности нет — остановите свой выбор на северной стороне. Именно там влажность грунта максимальная.

Особые требования имеются к заземлителям. Недостаточно, чтобы они были сделаны из качественной стали. Толщина проводника должна быть не меньше чем четыре миллиметра. При этом минимальный диаметр трубы 32 мм; вертикальные прутки 16 мм и больше, горизонтальные 10.

Монтаж

Чтобы сделать систему защиты от электрических ударов при порче бытовых приборов необходимо выбрать место, куда будут входить проводники. Именно сюда нужно будет забить вертикальные стержни.

Важно! Перед тем как сделать монтаж устройства своими руками в частном доме убедитесь, что в месте, где вы будете закладывать контур заземления, нет никаких коммуникаций.

В идеале предварительно нужно согласовать работы с соответствующими службами, такими как тепло- и газоснабжающие организации. Учтите, что восстановление поврежденной тепловой или газовой сети обходится крайне недёшево.

Проще всего сделать линейный контур, и расположить его параллельно отмостке. Некоторые строители идут на разнообразные ухищрения, делая заземление в виде треугольника или многогранника. В идеале стоит опоясать дом по всему периметру. Правда, для этого понадобится немало материалов и времени.

Совет! Главный плюс линейного монтажа заключается в том, что при необходимости конструкцию всегда можно нарастить.

Начать монтаж защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть заостренным. Для сверления отверстий можно использовать ручной бур. Если же подобного аксессуара в домашнем хозяйстве нет, воспользуйтесь обычной лопатой.

После того как яма неподалёку от частного дома выкопана, нужно забить заземлитель. Если первый стержень вошёл в землю легко. Второй можно сделать на полметра длиннее. Главное, не переусердствовать. Три метра — это предельная длина.

Пяти заземлителей достаточно, чтобы сделать надёжную защиту для частного дома. Обрезка стрежней делается не ниже уровня земли. Ориентировочно, это где-то 20—30 см. Между заземлителями нужно прокопать канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединить при помощи сварки. Если в наличии нет сварочного аппарата, можно сделать то же самое, но при помощи обычных болтов. Сварка всё же предпочтительнее, так как обеспечивает более высокий уровень надёжности. Также увеличивается срок эксплуатации всей конструкции.

Важно! Болтовое соединение нужно периодически подтягивать.

Делаем замеры

После того как вы сделаете монтаж контура заземления в частном доме своими руками нужно будет осуществить соответствующие замеры. Первое, что вам необходимо протестировать — это сопротивление. Нормативные показатели следующие:

• Сеть 220 В — сопротивление в пределах 30 Ом.
• Сеть 380 В — сопротивление 5—10 Ом.
• Редкие породы грунта, к примеру, скалистые — 100 Ом.

Наиболее качественный контур заземления должен быть у сети на 380 В. К тому же для трёхфазной проводки наличие заземления в частном доме обязательно. К счастью, вы можете сделать его своими руками.

Прокладываем заземлитель

После того как тестирование выполнено и показатели соответствуют норме, необходимо заземляющий проводник проложить от контура к щитку. Диаметр проводника не может быть меньше 8 мм.

Стальной проводник заводится внутрь через стену дома. Место можете выбрать сами, главное, чтобы вам было удобно работать. Тогда заземление в частном доме будет сделано качественно и надёжно.

На окончании стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо запрессовать в медный провод. Диаметр последнего 4 мм. Его лучше всего спрятать в плинтус.

Внимание! Разрывать проводники заземления коммутационными аппаратами запрещено.

Итоги

Как видите, сделать контур заземления своими руками не так-то уж и сложно. Мало того, справиться с такой работой можно, не используя какое-либо специальное оборудование. Эффект же от подобной системы защиты будет более чем полезный и сможет уберечь жильцов дома от бытовой травмы.

Заземление в частном доме своими руками пошаговая инструкция

Заземление в частном доме соединяет электроустановки, приборы и бытовую технику с заземляющим устройством. При этом напряжения прикосновения при коротком замыкании снижается до безопасных величин. Заземляющий контур, как правило, имеет контакт с землей, откуда и произошло это название. При касании человеком корпуса неисправного прибора или проводов с поврежденной изоляцией весь потенциал поглощается землей, предупреждая смертельное поражение электротоком.

Нужно ли заземление в частном доме

Частный дом наполнен большим количеством электроприборов — стиральная машина, телевизор, вытяжка, светильники, утюг…Заземление защищает чувствительную электротехнику от выхода из строя в случае изменения характеристик тока.

Но самая важная задача заземления — обеспечение безопасности человека и его жилья, поэтому в частном доме его нужно устраивать обязательно. При прикосновении к поврежденному участку сети электрический удар неизбежен, поскольку тело человека — хороший проводник тока. Но если в цепь встроен заземляющий контур, сопротивление которого намного ниже, электрический потенциал уходит в землю по более предпочтительному пути, сохраняя тем самым человеческую жизнь.

При отсутствии заземления в случае короткого замыкания проводка или прибор может заискрить и вызвать пожар. Поэтому правильное заземление гарантирует не только электрическую, но и пожарную безопасность.

Нормы заземления

Заземление — это не просто вбитые в землю штыри. Для его правильной организации применяется основной нормативный документ — Правила устройства электроустановок ПУЭ. В них предусматривается заземления для установок:

• мощностью свыше 1 кВт с заземленной или изолированной нейтралью;
• мощностью до 1 кВт с глухозаземленной или изолированной нейтралью.

Согласно нормам розетки для стиральной машины, утюга, водонагревателя должны иметь линию подключения к заземляющему контуру. Варочные панели и другую встроенную технику допускается заземлять отдельным проводом.

Правила и требования ПУЭ

В главе 1.7 правил содержатся конкретные указания по организации заземления частного дома. Они являются обязательными при напряжении переменного тока от 42 до 380 вольт в помещениях повышенной опасности. К ним относятся ванные, санузлы, банные комплексы, кухни и другие помещения с повышенной влажностью, а также неотапливаемые помещения, где есть электрооборудование. Также требуется заземление наружных установок.

В первую очередь нужно использовать естественные заземлители. Допускается применять 1 устройство на группу электроустановок. Например, объединить в одну систему сети стоящих рядом с домом гаража, сарая и бани. Заземляющий проводник в этом случае должен быть протяженным.

Основные требования к заземлению

Для характеристики заземляющего устройства используются такие понятия, как сопротивление и напряжение прикосновения. Чем ниже сопротивление, тем лучше нейтрализуются токи различного происхождения и ниже напряжение прикосновения.

При устройстве заземления в частном доме своими руками одна из главных задач — обеспечить максимальную проводимость. Согласно нормативом максимально допустимое сопротивление заземления:

• при напряжении трехфазного тока 380 В — 30 Ом, 220 В — 60 Ом;
• однофазного тока 220 В — 30 Ом, 127 В — 60 Ом.

Минимальная глубина от поверхности до верха заземлителя — 0,5-0,7 м. Расстояние от фундамента должно быть не менее 0,8-1 м. В местах выступа рабочей части выполняется подсыпка из щебня слоем 0,1-0,2 м. Не рекомендуется использовать места с возможностью подсушивания почвы, например, около теплоцентрали.

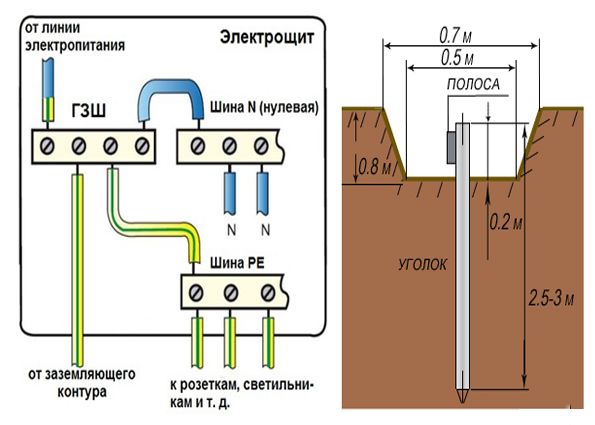

Главная заземляющая шина

Заземлители соединяются с помощью 1-2 проводников с главной заземляющей шиной, расположенной, как правило, в распределительном щитке или монтажном шкафу в доме.

С электроустановками она связывается проводниками, которых может быть от 5 до 18 штук. Каждый крепиться к ней с помощью болта со стопорной гайкой, защищающей соединение от раскручивания.

Заземляющая шина служит для выравнивания потенциала в электросети частного дома и отведения опасных напряжений на заземлитель. Изготавливается из стали или меди, алюминий использовать запрещено.

Виды контуров заземления

Любое заземляющее устройство состоит из серии вертикальных стержней, заглубленных в землю с таким расчетом, чтобы их верх находился на 0,5-0,7 м от поверхности земли. Они соединяются горизонтальным заземлителем, который помимо этого используется для вывода контура к потребителю. В частном домостроении используются замкнутые или линейные конструкции.

Почему нельзя обойтись 1 заземлителем?

Казалось бы, есть контакт с землей, значит, можно использовать только один стержень. Но этого недостаточно и запрещено ПУЭ.

Есть такое понятие — сопротивление растеканию. Максимальное значение плотности тока и напряжения — вокруг погруженного стержня. При прохождении электричества через землю сопротивление его движению растет, и на каком-то расстоянии становится нулевым. Эта зона называется зоной растекания.

При установке 1 заземлителя зона растекания слишком мала и не обеспечивает быстрого растекания тока, поэтому используется как минимум 2-3 стержня. Благодаря этому напряжение короткого замыкания, поступающего на заземлитель, быстро распределяется, а сопротивление устройства снижается.

Замкнутый контур

Представляет собой 3 и более стержней, связанных по верху стальной полосой толщиной не менее 4 мм и погруженных в грунт. С главной заземляющей шиной соединяется одним проводником. Его сечение подбирается на основании суммарной мощности приборов, материала жилы и степени изоляции. Подробнее можно посмотреть в ПУЭ п.1.7.76 и п.1.7.77.

Линейный

Используется как для одного, так и группы зданий. Вертикальные стержни соединяются между собой горизонтальной стальной трубой или профилем без замыкания контура.

Сетчатый

Наружный контур в этом случае изготавливается из стержней и горизонтальных связей в виде сетки. Служит для заземления мощных электроустановок, поэтому в частных домах не применяется.

Глубинная система заземления

Согласно ПУЭ расстояние между штырями должно быть не меньше их длины, поэтому при укладке таких громоздких конструкций нужно выкапывать многометровые траншеи. На уже благоустроенном участке это не самый лучший вариант, поэтому для устройства более компактного заземления используются модульные глубинные системы.

Длина заземлителя зависит от требований к сопротивлению. В доме без газового отопления требования мягче, и достаточно глубины забивки штырей 6-10 м. Если есть газовый котел, их погружают в землю на 10-15 м. Сварка не используется, между собой электроды соединяются муфтами. Забивка ведется мощным перфоратором или вибромолотом.

Влияние экранирования

Для расчетов расстояния штырей относительно друг друга используется коэффициент экранирования, учитывающий взаимное влияние. При близком расположении между ними возникает наложение одного напряжения растекания на другое, эффект усиливается.

Чтобы снизить эффект, можно увеличить длину штыря. Обычно такая конструкция изготавливается из 2 стержней — сначала забивается 1, следом другой. Но в частном домостроении такие заземлители не применяются из-за сложности монтажа.

Соединяя горизонтальным элементом вертикальные штыри, мы уменьшаем зону растекания каждого из них. При расчетах его влияние учитывается коэффициентом, зависящим от числа электродов в контуре.

Удельное сопротивление грунта

В системе из нескольких элементов взаимно зависимы количество, расстояние, глубина и даже форма самих стержней.

Большое влияние оказывает удельное сопротивление грунта. Способность проводить электрический ток разная у разных видов почв. Максимально низкая она у камня из-за никого содержания воды.

Самый хороший проводник — вода, соответственно, чем более влажный грунт, тем лучше проводимость. Для примера удельное сопротивление суглинка 100 Ом/м, а у песка в 7 раз больше — 700 Ом/м.

Чтобы точно найти удельное сопротивление грунта, нужно выкопать шурф глубиной 0,7-1 м и определить тип слагающей породы. Можно измерить проводимость специальным прибором.

При расчете используется климатический коэффициент, учитывающий влажность почвы в зависимости от региона.

Напряжение прикосновения и напряжение шага должны быть минимальными. В ПУЭ выведены нормы, при которых жизни человека ничего не угрожает.

Материалы для контура заземления в частном доме

Казалось бы, достаточно использовать любые металлические штыри или трубы, но ПУЭ рекомендует применять для изготовления заземлителей медь, черную или оцинкованную сталь.

Материалы должны быть:

• прочными, чтобы выдержать нагрузку при забивке в землю;
• стойкими к коррозии, поскольку находятся во влажной среде годами.

Красить или проводить антикоррозийную обработку нельзя, поскольку это повышает сопротивление контура. Исключение составляют сварочные швы и выходящие выше уровня земли части.

Заземление устраивается с помощью естественных или искусственных (повторных) заземлителей.

Для естественного заземления частного дома рекомендуется использовать:

• подземные коммуникации — водопровод, канализацию, кроме газовых линий по причине их взрывоопасности;
• колодцы, обсадные трубы скважин;
• контактирующие с землей ж/б и металлические конструкции;
• свинцовые оболочки проложенных под землей кабелей, алюминиевые запрещено.

В качестве искусственных заземлителей применяют:

• прутки оцинкованные и неоцинкованные диаметром 6-10 мм;
• металлические уголки с толщиной стенки не менее 4 мм;
• профильные и круглые трубы площадью поперечного сечения от 48 мм².

Расчет заземления для частного дома: как посчитать по формуле

Для изготовления конструкций можно использовать материалы, которые есть под рукой. Главное — чтобы их параметры соответствовали требованиям ПУЭ (таблица). Для расчета задается:

• глубина H, на которую будут погружены электроды;
• расстояние между ними D;
• количество стержней N;
• длина штыря L;
• глубина до верха электрода L1;
• длина полосы Lп.

В землю достаточно трудно вручную вбить трехметровый уголок или трубу, понадобится участие какой-либо техники. Если такой возможности нет, можно взять штыри покороче — 2-2,5 м.

Расстояние между электродами должно быть кратно их длине, то есть D/L — целое число, чтобы воспользоваться соответствующим коэффициентом экранирования из таблицы. Длина горизонтальной полосы равна сумме расстояний плюс отрезок, примыкающий непосредственно к дому.

В землю достаточно трудно вручную вбить трехметровый уголок или трубу, понадобится участие какой-либо техники. Если такой возможности нет, можно взять штыри покороче — 2-2,5 м.

По готовой конфигурации рассчитывается сопротивление заземления. Если оно в пределах нормы, то конструкция будет хорошо выполнять свою работу. Если нет, изменяем параметры.

На первом этапе рассчитываются сопротивление одиночных заземлителей. Формулы достаточно сложные, их нужно применять с учетом формы штыря и его положения — вертикальное или горизонтальное.

На втором этапе из 4 таблиц выбираются коэффициенты экранирования, соотношения расстояния и числа электродов.

Третий этап — расчет итогового сопротивления по формуле с учетом всех коэффициентов.

Вот так выглядит итоговая формула для расчета:

Если сопротивление больше, чем нужно, добавляется количество электродов или их длина. При слишком уж маленьком значении для экономии материалов можно убрать несколько штырей или уменьшить длину.

Простой расчет с помощью онлайн калькулятора с примером

Есть специальные программы для расчета заземления — MatchCad и Excel, но с ними нужно уметь работать. Наиболее простые для пользователей — онлайн калькуляторы. В соответствующие поля вводится климатический регион, тип почвы верхнего и нижнего слоя, длина и диаметр электрода.

На выходе вы получите сразу все данные — удельное сопротивление грунта в вашей местности, сопротивление растеканию тока вертикального заземлителя и соединительной полосы, общее сопротивление, количество штырей и длину полосы. Меняя данные, вы сможете определить наиболее компактную конфигурацию с учетом характеристик имеющихся у вас материалов.

Пример. Для частного дома, подключенного к сети с напряжением переменного тока 380 В, нормируемое сопротивление равно 30 Ом. Климатическая зона выбирается из температурного режима в январе и июле — II. Верхний и нижний слой грунта — глина. Для заземления используются вертикальные электроды длиной 2 м диаметром 25 мм. Для горизонтального элемента будем использовать полосу шириной 10 см. Глубина закладки стандартная — 0,7 м.

При этих данных калькулятор высчитал, что потребуется 3 стержня при длине горизонтального заземлителя 4 м, что нас вполне устраивает. 2 электрода будут по краям полосы, один в центре.

Схема заземления в частном доме: как выбрать

В индивидуальном строительстве используется 2 системы заземления:

Система ТТ самая простая. Она имеет независимый контур заземления. Проводник подключается к заземляющей шине в электрощите, соединенным проводом с контуром заземления.

Система TN-C-S реализуется сложнее. Заземляющая шина связана с воздушным PEN-проводником, идущим от трансформатора. Контур заземления в этой схеме не является независимым.

PEN-проводник должен заземляться на каждой опоре, но это правило часто не выполняется. При возникновении аварийной ситуации на PEN-проводнике, не имеющем повторного заземления, весь потенциал стекает в ГЗШ и заземлитель частного дома.

Система TN-C-S по нормам ПУЭ считается приоритетной. Ее заменяют на ТТ, если нет возможности использовать TN-C-S. Но многие домовладельцы выбирают простую систему ТТ, которая достаточно надежна.

Устройство заземления своими руками: поэтапная инструкция

Рассмотрим, как правильно сделать заземление в частном доме на примере линейной конструкции. Для вертикальных заземлителей был выбран уголок 50х50 мм длиной 2 м с толщиной стенки 4 мм, для горизонтальной — полоса 40х4 мм Расстояние между уголками 2 м. Почва на участке суглинистая. При устройстве замкнутого контура порядок работ будет таким же, за исключением подготовки траншеи другой формы.

Выбор места

Заземление устраивается на свободном участке, где нет трубопроводов и где не предполагается проводить какие-либо земляные или строительные работы. Место ввода в дом должно быть поблизости с контуром.

Заземлитель нельзя забивать близко к фундаменту, минимальное расстояние 1 м, рекомендуемое 6-10 м. Желательно, чтобы к выступающим частям заземлителя не было доступа детям и домашним животным.

Земляные работы

Разметить прямую линию и выкопать траншею глубиной 0,5-0,7 м.

Проделать буром небольшие углубления, чтобы легче было забивать уголки. Если они будут плохо погружаться в грунт, можно подливать в яму воду.

Подготовка материала для заземления

Один конец уголка нужно заострить с помощью болгарки, чтобы он легче заходил в грунт.

На другой конец наварить накладку. Тогда при забивании кувалдой уголок не будет изгибаться.

Забивание заземлителей

Забить уголок в землю. Верх должен слегка приподниматься над дном траншеи, чтобы потом можно было приварить горизонтальный элемент.

Проделать то же самое с остальными вертикальными заземлителями.

Сварные работы

Приварить к верху уголков полосу 40х4 мм. Длина каждого сварного шва должна быть не менее 10 см.

Проваривать место соединения нужно очень тщательно, чтобы увеличить площадь контакта полосы и уголка. К концу полосы приварить болт, с помощью которого будет крепиться медный провод от щитка.

Участок пластины, выступающий выше уровня земли, закрепить к отмостке анкерными болтами. Для этого сначала просверлить в металле отверстия.

Затем вкрутить анкеры.

Сварные швы — участки, подверженное повышенной опасности коррозии. Их нужно покрасить антикоррозионной битумной мастикой, предварительно обработав поверхность щеткой по металлу.

Ввод в дом

Осталось подключить заземление к щитку. Для этого используется медный провод сечением 10 мм².

Просверлить в стене отверстие, вставить один конец проводника, другой закрепить к болту на полосе.

Подключение к заземляющей шине

Чтобы хорошо можно было зажать конец медного проводника, его нужно аккуратно запаять. Прикрутить к контакту заземляющей шины с небольшим усилием.

Чтобы проводники не болтались, скрутить их хомутами.

Обратная засыпка

Засыпать траншею грунтом, уплотнить. Нарисовать схему заземления и приклеить ее к дверце щитка на случай возможных электротехнических работ. Указать, какие использовались материалы, их размеры и характеристики.

Монтаж заземления без сварки

Сварные швы обеспечивают плотный контакт проводников и непрерывность электрической цепи в такой нестабильной и агрессивной среде, как земля. ПУЭ разрешает использовать болтовые соединения в помещениях или наружных установках, если будет организован доступ для осмотра и испытаний. Соединять горизонтальные и вертикальные заземлители болтами не рекомендуется.

Готовые комплекты для заземления

Если покупать стальную полосу, уголки или круглую сталь не входит в ваши планы, можно воспользоваться уже готовым набором для устройства заземления в частном доме.

В стандартный комплект продукции включены:

• 4 металлических штыря с медным покрытием длиной 1,5 м;
• насадка для перфоратора;
• 4 соединительных муфты, одна из которых имеет насадку под кувалду;
• копье для наконечника нижнего штыря;
• болтовое соединение с клеммой для подключения заземляющего контура к отводу из дома;
• защитная герметизирующая лента для болтового соединения;
• электрическая смазка для улучшения контакта заземляющего контура с проводом.

Такое заземление обеспечивает сопротивление не более 10-15 Ом, что соответствует требованиям по подключению 3 фаз с номинальным напряжением 380 В.

Глубинный заземлитель можно установить забивкой с помощью кувалды или мощного ударно-вибрационного перфоратора. Перед погружением наконечник обрабатывается смазкой, прикручивается к стержню. На другой конец надевается насадка. Каждый штырь погружается до уровня земли, соединяется с последующим муфтой, резьба которой также покрывается токопроводящей смазкой.

Верхнюю часть электрода можно заглубить в небольшую ямку, чтобы сделать незаметным на участке. Но рекомендуется ее все-таки оставить на виду для контроля состояния контакта с проводом.

Монтаж готового заземления занимает не более 2 часов, что значительно быстрее, чем самодельного. Но при залегании на глубине скальных пород установить его очень сложно.

Ошибки при монтаже заземления

Очень часто причиной электротравматизма, пожаров или порчи электротехники становятся несоблюдение правил при устройстве заземления.

Вот список самых распространенных ошибок при устройстве заземления:

• подключение заземлителя непосредственно к электроустановке, а не заземляющей шине;
• использование в качестве заземляющего контура опор ограждений, труб отопления или газоснабжения, что строго запрещено;
• отсутствие связи нулевого PEN-проводника с заземляющим устройством, установка в нем выключателей, которые могут отключить связь;
• применение материалов, не соответствующих требованиям ПУЭ по толщине и размерам, что приводит к их быстрой коррозии;
• слишком короткие сварные швы;
• отсутствие антикоррозионной обработки мастикой сварных швов и полосы, находящейся на поверхности земли;
• несоответствующие расчету размеры горизонтальных и вертикальных элементов;
• расстояние между штырями слишком маленькое и не кратно их длине;
• неправильное применение схемы подключения ТТ и TN.

Заключение

Заземление в частном доме — необходимая мера, которая убережет вас и ваших близких от удара током. Не стоит пренебрегать требованиями по устройству и эксплуатации электроустановок, поскольку при любом повреждении цепи электрический ток находит самый короткий путь, что может привести к трагедии. Заземление направляет его в наиболее безопасное место, эффективно снижает напряжение прикосновения. При монтаже нужно соблюдать правила, о которых мы рассказали в нашей статье.

Как сделать правильное заземление в частном доме 220В и 380В своими руками

Многие люди до конца не понимают, какую функцию несет индивидуальное заземление частного дома, и какое большое значение имеет решение своевременно сделать контур заземления. На самом деле его главное предназначение — отвести опасное напряжение в землю на глубину. Такая необходимость появляется при неисправности домашних электроприборов, когда нарушена изоляция. То есть при поврежденной электропроводке вы обезопасите себя и других людей, проживающих в доме, от удара током, например, от посудомоечной машины.

Общие сведения

Согласно нормативам и ГОСТу, заземление в частном доме является обязательным и должно делаться еще на этапе строительства. Поэтому, покупая загородный коттедж или дачу, обратите внимание на наличие специального отвода. В случае его отсутствия, рекомендуется сделать контур заземления своими руками. Подобные работы выполняются быстро, к тому же для их реализации не потребуется сложных расчетов. Также для безопасности важна и молниезащита кровли.

Если вы стоите перед выбором и думаете, нужно ли и можно ли обойтись без заземления для частного дома, не будем врать, что отсутствие контура заземления может привести к плачевным последствиям со смертельным исходом.

Сделать заземление в доме очень важно. Помимо защитной функции вы обеспечите качественную работу бытовых приборов. Некоторые из них требуют прямого подключения к «земле» и имеют для этих целей соответствующие зажимы (духовой шкаф, микроволновая печь, стиральная машина).

При несоблюдении вышеперечисленного микроволновая печь в процессе своей работы может испускать неправильный (опасный) уровень излучения. Стиральная машина, если до нее дотронуться влажными руками, бьется током. С духовкой дело обстоит также. А вот компьютерные системы при подключении напрямую к сделанной заземляющей шине способны работать быстро и практически «не виснуть». Еще одним положительным моментом заземления частного дома является увеличение скорости Интернета.

Если постройка выполнена из дерева или другого горючего материала, в первую очередь продумайте, как правильно сделать заземление в частном доме, и не забывайте про заземление в подвале. Очень часто именно грозы с молниями провоцируют внезапные возгорания, а их притягивают многие элементы на участке. Поэтому в случае отсутствия заземления с громоотводом вы сильно рискуете.

Заземление в частном доме своими руками 380 В и 220 В представляет собой монтаж двух разных сетей. В первом случае контур заземления будет неотъемлемым условием, а во втором можно будет обойтись без него стандартным занулением.

Звенья контура заземления

Схема заземления состоит из таких звеньев:

• в землю на глубину не менее одного метра забиваются три стальных круглых арматуры в форме треугольника;
• полосой шириной 30-50 мм с помощью сварки арматуры соединяются;
• получившийся контур заземления подключается к счетчику.

Если перед тем как сделать заземление на даче своими руками, вы слышали советы о нецелесообразности применения в качестве соединительных элементов механизма обычных болтов, вам повезло. На самом деле болты имеют не очень хорошее свойство — быстро окисляться, что будет препятствовать проводимости контуром электричества. Исходя из этих же соображений, не рекомендуется окрашивать рамку, краска не даст возможности току уходить в землю.

Если без болтов обойтись никак не получается, размещайте их над уровнем почвы и хорошо зачищайте. Регулярно обрабатывайте детали токопроводящими средствами.

Заземление в частном доме своими руками

Другим недорогим вариантом, чтобы обеспечить заземление ВРУ, будет обесточивание имеющейся проводки. Для этого совсем не обязательно ее демонтировать, все делается проще, достаточно просто отсоединить от счетчика, а другую проложить рядом. Что касается новых розеток с выключателями, их можно поставить на существующие места.

Чтобы обновить коробки распределения, просто удалите оттуда ветхие провода. Имея под руками все самое необходимое, новая проводка собирается довольно быстро.

Смена старой электропроводки, устройство заземления в частном доме и подключение к нему приборов требуют установки нового распределительного щита. Старые провода можно будет использовать лишь для питания бытовой техники с низкой мощностью.

Капитальная реставрация электропроводов и монтаж заземления в частном доме, если он старый, — вариант дорогой и длительный. Поэтому чтобы оградить свое жилище от короткого замыкания с последующим возгоранием, лучше дополнить имеющуюся электросеть всего лишь кабелем заземления, который возможно уложить наружно в специальном коробе.

Как заземлить правильно

Как сделать заземление в частном доме, а также как сделать контур, могут подсказать, например, доброжелательные друзья или соседи. Только, к сожалению, не все владеют информацией, которая позволяет осуществить данный процесс правильно.

Так вот, заземление частного дома своими руками категорически запрещается производить на любые дюкеры, шлейфы, рампы, а также на водяные трубы, что особенно свойственно для радиолюбителей. Наличие пластика в разводке вашего жилища в разы умножает вероятность пробоя током. К тому же не полагается наружный вывод заземляющих проводников с последующим подсоединением к «земле» на необорудованной платформе.

Объяснить это можно тем, что любому металлу присущ определенный электрохимический заряд. Намокая снаружи, в силу погодных условий, создается гальваническая пара, которая приводит к электрокоррозии. Различные обработки, предназначенные для защиты, помогают лишь в сухих помещениях. Коррозия способна проникать даже под поверхностный слой заземлителя. Поэтому часто случается, что при поломке проводник моментально отгорает, когда как владелец дома уверен в его надежности и работоспособности.

Еще одним очень важным моментом является то, что защитное заземление электроустановок последовательно один через другой и подсоединение нескольких заземлителей к общей шине, производить противопоказано. Это может грозить электромагнитной несовместимостью. Так, в случае аварийной ситуации поломка первой установки повлечет за собой остальные и помехи в работе будут проявляться у каждой из них.

Специальные молниеотводы

Согласно ПУЭ (Правила устройства электроустановок) контур заземления в частном доме должен быть дополнен молниеотводом. Наиболее актуально это для дачных домиков и загородных коттеджей. Как упоминалось выше, множественные колодцы и скважины для воды, а также неглубокое вкапывание поливочных труб – территории с идеальными условиями для удара молний. А так как подобные постройки по большей части деревянные, а подразделения пожарной охраны находятся за несколько десятков километров, пожар способен привести к выгоранию большого поселка всего лишь после удара одной молнии.

Поэтому, если вы только приобрели участок со строением, тщательно обследуйте его и убедитесь есть ли заземление, а также молниезащита коттеджа. В случае отсутствия того и другого необходимо срочно принимать меры. Это позволит избежать большой опасности, которая может угрожать жизни и здоровью ваших близких. Вы убережете их от поражения электричеством, а жилье защитите от неожиданного возгорания во время грозы.

Как вы уже знаете, заземление на даче своими руками и схема, по которой оно производится, совсем несложные. А чтобы сделать свой незамысловатый домашний громоотвод, понадобятся пара арматур. Они устанавливаются на крыше таким образом, чтобы выступали вверх от края конька приблизительно на полтора метра. Заземлить с контуром их можно с помощью стальной проволоки (от 6 мм) или шиной (16х4 мм).

Рекомендованная ширина стальной шины не должна превышать 60 мм. Ее большие размеры могут привести к обратному эффекту, когда молния будет отведена не в землю, а распространится по сторонам. Все соединения обязательно производятся путем сварки.

Как измерить заземление

После того, как в доме своими руками сделан контур, многих интересует вопрос, как проверить заземление. Ведь очень важно убедиться в его надежности. С этой целью предстоит произвести измерения сопротивления течения тока в грунте и сопротивления металлических связующих. Специалисты воспользовались бы профессиональными приборами, самому же определить уровень заземление коттеджа возможно с помощью меггера или электронного измерителя, которые лучше взять напрокат. При положительном результате сопротивление растекания вашего тока не должно превысить границу в четыре ома.

Также используется народный метод определения грамотного подключения к «земле», он предполагает использование стандартной лампочки с мощностью, превышающей 100 Вт.

Понадобится патрон с переноской, в него помещается лампа. Далее первый край подключается к фазе 220 В, а второй к контуру заземления в частном доме, который вы сделали своими руками. Исходящий полноценный свет от лампы скажет о верном подключении и качественно выполненных работах. В противном случае стоит проверить сварочные стыки и при необходимости выполнить их повторно.

Иногда случается, что лампа не загорается вовсе, тогда тщательно осматриваются на цельность все схемы заземления для частного дома, и начинать здесь необходимо со щита.

Подводя итог, можно сказать о том, что молниезащита дома и заземление для дома своими руками – работы не из сложных. Главное, подготовить специальный инструмент и электрооборудование. Что касается процесса сварки, тут можно приобщить любого, кто владеет сварочным аппаратом и определенными навыками. Все работы под домом, где нет заземления, требуют соблюсти размеры монтируемой конструкции с проводниками, также здесь важна глубина залегания проводов. Поэтому, если во всех этих деталях разобраться сложно, правильное заземление частного дома стоит доверить опытному электромастеру.

Такой вариант окажется относительно дешевым, по сравнению с услугами любой фирмы, которая за большие деньги готова произвести заземление дома. Несмотря на это, стопроцентную гарантию на электробезопасность ни одна из них не дает.

Теперь, зная все положительные моменты, вам решать, когда и как сделать заземление в частном доме, и стоит ли здесь обходиться только своими руками.

Заземление в гараже своими руками: полная инструкция

Гаражное помещение для любого автовладельца является не только местом стоянки автомобиля, но и собственной мастерской. Здесь часто выполняется посильный ремонт четырехколесного друга, в котором участвует сварочное оборудование и прочие электрические инструменты. Особая опасность системы электроснабжения гаража заключается в отсутствии защитного заземления, которым преимущественное большинство отечественных гаражных кооперативов не оснащено. А без него невозможно обезопасить человека при повреждении электрических приборов или других элементов гаражной электропроводки.

В случае попадания электрического потенциала на корпус возникает угроза поражения током, которая может привести к электротравме.  Чтобы избежать этого, многие владельцы авто задаются вопросом, как сделать заземление в гараже своими руками. Для  подключения заземляющего контура необходимо выполнить ряд требований и соблюсти определенные нюансы.

Нюансы и требования по ПУЭ

Требования к заземлению гаража, как и любому другому оговаривается п.1.7 ПУЭ. Основным параметром для контура заземления гаража является переходное сопротивление между заземлителем и грунтом. Эта величина определяет путь движения тока, либо через тело человека (если его сопротивление меньше), либо через контур заземления гаражного помещения. Поэтому, в соответствии с  п.1.7.103 ПУЭ сопротивление заземления должно быть не более 5, 10 и 20 Ом для линий, у которых фазное напряжение составляет 380, 220 и 127 В соответственно.

Следует отметить, что для подключения заземляющего проводника подходят далеко не все конструкции. Так, согласно требований п.1.7.123 категорически запрещено использовать для подключения защитного заземления в гараже оболочку кабелей, различные трубопроводы и газопроводы, несущие тросы, канализацию и отопительные сети. Поэтому заземление в гараже должно подключаться отдельным или совместным защитным проводником. Который согласно п.1.7.3 ПУЭ может быть проводом PEN или PE, а в зависимости от способа их подключения реализуют и различные системы заземления гаража.

Выбор системы заземления для гаража

Всего согласно п.1.7.3 ПУЭ выделяют шесть систем питания электрических сетей, но для снабжения гаражей актуальны только четыре из них:

• TN-C – с совмещением защитного и нулевого;
• TN-C-S – с частичным совмещением;
• TN-S – с выделенными защитным и нулевым;
• TT – с глухозаземленной нейтралью.

В зависимости от того, какая из этих схем запитки электропроводки применяется в вашем случае, определяется наиболее актуальный вариант подключения защитного контура от общей системы или установки индивидуального заземления.

TN-C.

Система TN-C подразумевает, что к вводному щитку в гараже подводится четырехпроводная линия, в которую входят три фазы и совмещенный защитный и нулевой проводник PEN. Такая система заземления являет достаточно распространенной, так как она позволяет существенно экономить на отдельном заземляющем проводе. Но в ее работе отмечается не менее существенный недостаток.

Пример подключения по схеме TN-C

Посмотрите на рисунок, здесь приведен пример аварийной ситуации, когда происходит обрыв проводника  PEN на участке от подстанции или распредустройства до гаража. В случае такого разрыва и одновременного включения электроприборов в розетку потенциал с фазы может перейти на корпус оборудования и все заземленные части. В результате прикосновения к ним человек будет поражен электрическим током.

Следует отметить, что такая угроза в системе TN-C несет особую опасность в трехфазных устройствах, где схема проводки использует нулевой провод не для каждого потребителя, и  те спокойно будут продолжать свою работу. При однофазном подключении повреждение PEN проводника сразу обнаружится – ни один прибор работать не будет, что хорошо заметно на тех же светильниках. Поэтому подключение заземления на PEN проводник в гараже крайне опасно, и его лучше реализовывать через индивидуальный контур.

TN-C-S.

Такой способ является более безопасным развитием системы TN-C, когда от подстанции схема питается по четырехпроводной линии с совмещенным PEN проводом. На определенном участке совмещенный провод разделяется на PE – защитный и N – нулевой провод двумя отдельными жилами. При этом в точке разделения должно осуществляться повторное заземление.

Рис. 2. Пример подключения по схеме TN-C-S

Такой способ актуален для владельцев гаражей, чьи помещения питаются TN-C. В таком случае с вводного кабеля совмещенную жилу разделить на две и обустроить индивидуальный контур. В гараж вместо двухжильного будет заводиться трехжильный провод. Следует отметить, что к нулевому проводу на вводе в гараж нужно подключить УЗО, так как со стороны подстанции и других гаражей будет присутствовать угроза попадания потенциала при повреждении совмещенного проводника.

TN-S.

Представляет собой систему, в которой присутствует сразу пять питающих линий – три из которых отводятся на фазные, один для нулевого, и один для заземления. Таким образом, проводник  PE имеет отдельную жилу. За счет чего питание по TN-S схеме является самым безопасным. Но из-за необходимости включения  в линию дополнительной жилы этот способ питания является более дорогостоящим, и для питания гаражных корпусов и кооперативов используется редко.

Рисунок 3: пример подключения по схеме TN-S

Посмотрите на рисунок, при повреждении нулевого провода заземление продолжит выполнять свои функции с теми же параметрами, не зависимо от остальных элементов сети.

TT.

Представляет собой наиболее распространенную в отечественных сетях схему питания бытовых потребителей. При этом снабжение осуществляется по четырехпроводной линии, в которую входят три фазы и ноль. Нулевой проводник здесь заземляется, а система носит название трехфазной с глухозаземленной нейтралью. Провод PE в такой системе отсутствует, поэтому для заземления гаража устанавливается собственный контур.

Рис. 4. Пример подключения по схеме TT

Обустройство индивидуального контура для гаража является самым надежным и наиболее безопасным способом защиты.

Устройство контура заземления в гараже

Контур собирается из горизонтальных и вертикальных электродов, которые закапываются в грунт, а для заземлителей используются различные металлические конструкции. Все элементы заземления внутри гаража относятся к внутреннему контуру, а снаружи к внешнему. В качестве внутреннего контура заземления по периметру стен, как правило, укладывается металлическая полоса, арматура, уголок или другие изделия, на него подключается все оборудование.

Рис. 5: устройство контура заземления в гараже

Посмотрите на рисунок, здесь приведен один из вариантов заземления в гараже, он подходит для тех ситуаций, когда у вас есть возможность обустраивать контур вокруг всего здания. Оптимальный вариант – на этапе строительства, когда происходит монтаж всей электрики. Если доступ к какой-то области заблокирован другими постройками, то металлические электроды смещаются  в свободную область.

Основная задача – обеспечить как можно меньшее сопротивление заземлителя. Для этого вам потребуется предусмотреть достаточную площадь соприкосновения металла с грунтом. Поэтому, если у вас нет возможности установить достаточную протяженность горизонтальных электродов, ее компенсируют нужным количеством вертикальных заземлителей. Способ их установки и соединения может выполняться:

• В линию – наименее надежный вариант;
• Замкнутой фигурой (треугольник, круг и прочие) – более надежное заземление;
• Сложной фигурой – если укладка производится на небольшой площади.

Рис. 6: как соединить заземлители в контур

В качестве заземляющего электрода подойдут обычные стальные трубы, уголки или медные элементы. Любые медные проводники — более надежный вариант, так как со временем медь не разрушается, а сопротивление контура не увеличивается. Размеры заземлителей, в зависимости от их конструкции и материала, выбираются в соответствии с п.1.7.111 ПУЭ по таблице 1:

Таблица 1

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь	Круглый:
черная	для вертикальных заземлителей;	16	—	—
	для горизонтальных заземлителей	10	—	—
	Прямоугольный	—	100	4
	Угловой	—	100	4
	Трубный	32	—	3,5
Сталь	Круглый:
оцинкованная	для вертикальных заземлителей;	12	—	—
	для горизонтальных заземлителей	10	—	—
	Прямоугольный	—	75	3
	Трубный	25	—	2
Медь	Круглый:	12	—	—
	Прямоугольный	—	50	2
	Трубный	20	—	2
	Канат многопроволочный	1,8	35

После того, как вы определились с местом установки заземления гаража и всеми материалами, приступайте к самой процедуре.

Организация заземления в гараже своими руками

Устройство собственного контура заземления подразделяется на несколько этапов. Для этого выполните следующие процедуры:

• Перед установкой заземления выкопайте углубления для размещения вертикальных электродов — порядка 50 см в глубину и соедините их между собой траншеей такой глубины, чтобы расстояние от контура до поверхности грунта не превышало 20 см.
• Забейте вертикальные электроды на глубину 1 – 1,5 м. Перед забиванием их заостряют, чтобы они легче входили. Проложите горизонтальные элементы контура так, чтобы они соединяли 2 электрода, находящихся поблизости. Рис. 7: пример схемы расположения электродов заземления
• Соедините вертикальные и горизонтальные заземлители при помощи сварки (если они выполнены из стали) или болтовым соединением (если из меди). Рис. 8: соединение вертикальных и горизонтальных заземлителей

Электрический контакт в местах таких соединений должен получиться максимально надежным, не допускайте слабых креплений, которые могут разрушиться на этапе засыпания траншеи.

• Проверьте контур заземления при помощи мультиметра или контрольной лампочки. Лучше всего это делать при помощи специального моста, но при отсутствии такового, подойдут и более доступные средства.
• Если сопротивление заземления гаража получилось слишком большим, попробуйте уменьшить его, установив еще несколько металлических штырей. Если превышение невелико, после засыпания траншеи, величина уменьшиться. А для грунтов с большим сопротивлением актуально засыпать вокруг металлического уголка или шины смесь угля и соли – они значительно снижают сопротивление растекания.
• Сделайте вывод от контура к электрическому щитку, для него также необходимо установить УЗО, через которое будет подключаться внутренний контур гаража. Рис. 9: подвод заземления к щитку
• От внутреннего контура сделайте разводку к металлическим корпусам светильников, заземляющим контактам розеток и прочему оборудованию.
• Траншею засыпьте грунтом, красить или как-то покрывать токоведущие элементы материалами, ухудшающими переходное сопротивление, запрещено.

Как обслуживать заземление гаража?

Правильно выполненное заземление гаража гарантирует безопасность человека, но со временем, может утратить свои характеристики. Поэтому его целостность и работоспособность должны постоянно проверяться, в ваших же интересах выполнять хотя бы доступные манипуляции:

• Первое, что должно производиться – периодический осмотр, согласно п .2.7.9 ПТЭЭП он выполняется не реже 1 раза в 6 месяцев, его задача выявить места возможных обрывов или уменьшения сечения шины PE.
• Осмотр с частичной откопкой выполняется не реже раза в 12 лет в местах наибольшей коррозии, как правило, это место входа заземления в грунт.
• Измерять величину сопротивления следует также не реже раза в 12 лет, при этом величина определяется из приложения 3.1 ПТЭЭП, приведенного в таблице 2

Таблица 2

Характеристика объекта	Удельное сопротивление грунта, r, Ом·м	Сопротивление, Ом
Электроустановки напряжением 110 кВ и выше сетей с эффективным заземлением нейтрали, выполненные по нормам на сопротивление	до 500	0,5
	более 500	0,002·0,5r
Электроустановки 3-35 кВ сетей с изолированной нейтралью	до 500	250/Iр*, но не более 10 Ом
	более 500	0,002r·250/Iр
Электроустановки сетей напряжением до1000 В с глухозаземленной нейтралью напряжением:
660/380 В	до 100 (более 100)	(15·0,01r)
380/220 В		(30·0,01r)
220/127 В		(60·0,01r)
Электроустановки сетей напряжением до 1000 В с изолированной нейтралью при мощности источника питания:
более 100 кВА	до 500	50/Ip*, но не более 4 Ом
до 100 кВА	более 500	50/Ip*, но не более 10 Ом

* Ip — — расчетный ток замыкания на землю, в качестве которого принимается:

в сетях без компенсации емкостного тока замыкания на землю – ток замыкания на землю;

в сетях с компенсацией емкостного тока замыкания на землю:

— для электроустановок, к которым присоединены компенсирующие аппараты, — ток, равный 125% номинального тока наиболее мощного из этих аппаратов;

— для электроустановок, к которым не присоединены компенсирующие аппараты, — ток замыкания на землю, проходящий в данной сети при отключении наиболее мощного из компенсирующих аппаратов.

Как правильно сделать контур заземления в частном доме своими руками

Мечтая о беззаботной жизни в уютном частном доме, многие совершенно забывают о банальных мерах безопасности. Это касается не только охранных систем, но и более важных конструкций, таких как громоотвод и заземление.

Главная проблема в том, что эти вещи кажутся обыденными, или наоборот абсолютно ненужными. Большинство новоиспеченных владельцев частных домов абсолютно не уделяют внимание этому вопросу, сталкиваясь с регулярными поломками бытовой техники и электроники.

Организация правильного заземления в электросети частного дома — это не потребность, это необходимость. Такая система позволяет обезопасить процесс пользования бытовыми электроприборами, и в то же время уберечь вас от колоссальных трат в случае их поломки из-за коротких замыканий и скачков напряжения.

Хотя сами контуры представляют собой вполне понятные конструкции, есть очень много нюансов, включая расчетные требования под каждый вид жилых домов. Именно поэтому мы вам расскажем не только как правильно сделать контур заземления, но и как выполнить расчеты, подготовиться к процедуре материально, подобрать необходимый инструмент.

Особенности и принципы работы заземления

Предназначение и задачи контура заземления вполне способны охарактеризовать и саму конструкцию.

Заземление — это соединение из всех элементов и «участников» электросети с заземляющим контуром, позволяющим при возникновении токов утечки безопасно отвести их в землю.

Повреждение изоляции, короткие замыкания, и практически любые другие неприятности, которые только могут возникнуть в процессе эксплуатации приборов, могут быть нивелированы за счет правильно смонтированного контура заземления.

Простыми словами — при повреждениях электропроводки электрический тока не причинит вреда вам и вашим близким.

Главная опасность коротких замыканий в том, что они не только выводят из строя электроприборы, весь накопившийся потенциал при первой же возможности будет передан проводнику, которым в случае прикосновения к оголенным проводам является именно человек. Заземление и призвано взять на себя задачу по безопасному отводу электричества в грунт при поломках в электросети.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

• Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
• Штыри (металлический уголок) — толщина металла не менее 4 мм.
• Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
• Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Технические требования к сопротивлению заземляющих контуров

С теорией разобрались, можно переходить и разбору технической составляющей данного вопроса. Для частных домов предварительно стоит изучить главу 1.7 ПЭУ, которая регламентирует монтаж контуров заземления в сетях до 1000В. Именно в эту категорию входят все жилые частные дома, поэтому при подборе компонентов нужно руководствоваться именно этим стандартом.

В соответствии с этим документом сопротивление может достигать нескольких показателей:

• До 0.5 Ом для электроустановок напряжением свыше 1000 Вольт с большими токами замыкания на землю (более 500 А).
• До 4 Ом для установок до 1000 Вольт (нужная нам категория частных домов, дач, коттеджей).
• Не более 10 Ом для электроустановок с напряжением свыше 1000 В и маленькими токами замыкания на землю.
• Не более 10 Ом, если общая суммарная мощность электроустановок не превышает 100 кВА.

Вот так и выглядит нормативная документация, позволяющая подобрать правильные параметры контуров заземления при подборе материалов и компонентов для их монтажа. Теперь же перейдем к изучению сами конструкций, позволяющих эффективно отводить большие токи замыкания в землю.

Разновидности контуров и схемы заземления

Скорость отвода тока в землю напрямую зависит от эффективности самой системы. Заземления конструктивно очень схожи с громоотводами, поскольку выполняют одну и ту же задачу, но это касается и технической составляющей.

Чем больше электродов будут одновременно отводить электрический заряд, тем меньше времени потребуется для этого.

Существует три типа заземления:

• Модульно-штыревая — наиболее простой вид контуров, представляющий собой аналог громоотвода в виде одиночного электрода, уходящего вглубь земли. Из-за малой эффективности и узкого применения из-за отличий в твердости грунтов, практически не применяется. Несмотря на это, данный вариант намного эффективнее, чем полное отсутствие заземления в доме или на даче.
• Линейный — компромиссное решение, поскольку эффективность разомкнутого контура значительно ниже замкнутых. Тем не менее в случае отсутствия необходимого количества пространства, линейный контур может здорово спасти ситуацию. Технически он представляет цепочку электродов, расположенных на одной линии, или по кругу на расстоянии 1-1,5 единицы относительно длины электрода. Для большей эффективности придется увеличить точек отвода.
• Замкнутый контур (треугольник) — наиболее эффективный метод защиты от замыканий и перепадов напряжения в сети. Замкнутый треугольник позволяет быстро и эффективно отвести большой ток утечки без необходимости углубления электродов на большую глубину. Жесткое соединение штырей позволяет существенно повысить качество и эффективность контура, при этом схема позволяет существенно снизить затраты на установку.

Давайте разберем именно последний вариант, поскольку рекомендуется использовать именно этот вариант в частных жилых домах, дачах или коттеджах.

Конструкция достаточно проста, вам понадобится:

• Три заостренных прута равной длины — 2-3 метра.
• Три соединительных полосы равной длины — 1,2-1,5 метра.

Эти компоненты соединяются в равноугольный треугольник, из каждой вершины которого отходит по одному штырю. Для соединения лучше всего использовать электросварку, которая превратит все компоненты в надежный монолитный контур заземления.

Необходимые параметры каждого элемента мы рассматривали в начале этой статьи, поэтому сейчас стоит упомянуть о глубине и размерах треугольника.

Минимальное заглубление составляет 0,5 метра, при этом по возможности стоит увеличить этот параметр. Длина штырей находится в пределах 2-3 метров, при этом расстояние между ними в готовой конструкции варьируется от 1,2 м до 1,5 метра, на ваше усмотрение.

Вкапывать такой контур стоит в любом удобном месте недалеко от жилого дома на глубину, указанную выше. Если же вы жестко ограничены в площади участка, стоит обратить внимание на другие схемы заземлений. Помните — малоэффективное заземление лучше, чем его полное отсутствие.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

• УШМ для резки и зачистки швов.
• Гаечные ключи М12 и М14.
• Штыковая лопата для рытья траншеи до места установки контура.
• Кувалда для заглубления токоподводящих штырей.
• Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

• Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
• Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
• Болты М12 или М14 с шайбами и гайками — 2 шт.
• Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Готовые комплекты или ручная сборка?

У многих владельцев, решивших сделать контур заземления своими руками может возникнуть резонный вопрос — не проще ли воспользоваться готовыми комплектами заземления?

Нет, не проще, точнее не всегда проще, а иногда и дороже. Готовые комплекты являются компромиссным решением, поскольку с экономией времени вы получаете более высокую стоимость, при этом не всегда надлежащее качество материалов.

В большинстве магазинов продают модульные или линейные контуры, которые сравнительно дешевле, но при этом не всегда обеспечивают должного качества проводимости электричества.

Самостоятельно подобрав и соединив все компоненты вы будете на 100% уверены в качестве заземляющего контура, соответственно и в безопасности всего дома. Но не стоит отказываться от готовых комплектов — они прекрасно подойдут для обустройства небольшой дачи или коттеджа, гаражей и подсобных помещений, оборудованных электросетью.

Перед тем как вы закопаете всю конструкцию, необходимо выполнить окрашивание видимой части контура для надежной защиты от коррозии. Лучше всего зачистить всю плоскость элементов, поскольку некачественная подготовка перед покраской приведет к ускоренной коррозии металла.

После выполнения всех монтажных работ вам необходимо зарыть траншеи. Еще один совет — перед закапыванием можно залить свежий грунт соляным раствором, который повышает проводимость контура. Чтобы его приготовить руководствуйтесь пропорцией 2-3 кг соли на 10 литров воды. После нужно тщательно утрамбовать почву для лучшего контакта с контуром, малая плотность негативно сказывается на показателях сопротивления грунта.

Нюансы и подводные камни в использовании контура заземления

Как бы хорошо вы не произвели расчеты количества и качества материалов, есть нюансы, которые не зависят от них, но об этом должен знать каждый домовладелец.

В первую очередь речь идет о сопротивлении самого грунта, ведь оно разнится, в зависимости от его характеристик. Например сопротивление торфа составляет всего 20 Ом на 1 куб.м, а вот показатели песка могут достигать 1000 Ом на 1 куб.метр. Чернозем и глина практически не отличаются по своим характеристикам, их сопротивление на 1 куб.метр составляет 50 Ом и 60 Ом соответственно.

Также на уровень сопротивления влияет глубина водного горизонта, чем ближе он к поверхности, тем меньше сопротивление грунта. Обязательно учтите какой именно тип грунта в вашем регионе, и определите хотя бы приблизительные показатели сопротивления, так вы будете уверены в качестве работы заземления.

Итак, мы разобрали все важные особенности и требования к заземляющим контурам для частных домов. Если вы не знали как правильно сделать контур заземления, здесь рассмотрены все схемы, особенности и специфика процесса монтажа подобных систем.

Как проверить контур заземления после установки?

Все описанные ниже действия нужно проводить перед засыпкой траншей, поэтому не стоит спешить, повторная проверка позволить быть ещё более уверенным в надежности конструкции.

В первую очередь проведите визуальный осмотр:

• Проверьте места соединения элементов на качество сварки, а также наличие трещин.
• Исследуйте отсутствие следов повреждения соединительного провода и металлической полосы.
• Осмотрите качество окрашивания элементов, при необходимости исправьте поврежденные места.

По такому же принципу необходимо проводить ежегодный контроль состояния контура заземления частного дома. Благодаря этому он будет работать долгие годы, без необходимости замены элементов.

Кроме этого, стоит уделять внимание и периодическим проверкам физических показателей контура, таких как сопротивление. ПЭУ гласит, что общее сопротивление всех повторных заземлений в любое время года не должно превышать 10 и 20 Ом для сетей с напряжением 380 В и 220 В соответственно. При этих же напряжениях сопротивление каждого отдельного элемента заземления не должно превышать 30 Ом и 60 Ом для сетей 380 В и 220 В соответственно.

Обязательно помните — кроме соответствия техническим параметрам, заземляющий контур должен соответствовать всем требованиям стандартов ГОСТ и ПЭУ, регламентирующих этот вопрос. Только полное их соблюдение позволит быть уверенным в работе заземления для частного дома на 100%.

Финальная стадия — ввод заземления в дом

Хотя все уличные работы по организации заземляющего контура мы уже разобрали, нужно еще подумать о соединении электропроводки и контура заземления.

Для соединения нужно использовать такую же шину, как и для соединения проводников. Лучше всего постараться «дотянуть» металлическую шину прямо к электрощитку, но если это не удастся, стоит сделать это хотя бы с наружной стороны дома, и после соединить при помощи медного провода сечением 6-10 мм2.

Если вам кажется что всё настолько просто, не забывайте о том что есть несколько схем подключения — TN-C-S и TN-S.

Схема TN-S — наиболее современный и надежный тип электропроводки. Такая схема совместима с трансформаторами с глухозаземленной нейтралью, при этом проводники N и PE разделены на протяжении всей линии от подстанции до потребителя. Этот вариант подразумевает использование пятижильного кабеля, благодаря чему обеспечивается максимальная эффективность и безопасность.

Схема TN-C-S — отличный вариант организации заземления на временной основе. Исходя из этой схемы, нейтральная жила N пересекается с проводником PE, при этом в таком случае необходимо несколько точек заземления. От подстанции проводится общий провод PEN, который на подводе к жилому дому разделяется на PE и N. Чаще всего подобные схемы применяются на участках новостроя, или при отсутствии современной электросети в регионе. В последнем случае необходимо дождаться проведения полноценной пятижильной системы службами электросетей.

Главным недостатком второго варианта является необходимость прокладки проводки трехжильным кабелем, который впоследствии всё равно придется заменить более надежным пятижильным. Также при необходимости подключения трёхфазной сети 380В необходимо использовать всё тот же пятижильный кабель. Исходя из всего этого выходит что затраты на монтаж проводки по этой схеме является экономически невыгодным.

Если изначально позаботиться о прокладке правильного типа проводки, внедрение заземления не станет для вас проблемой. Кроме этого, применение пятижильной линии позволит существенно сэкономить, поскольку вам не придется повторно заниматься прокладкой электросетей в собственном доме.

Оцените материал:

Заземление в частном доме своими руками 220 в, схема подключения

Электрические приборы дают домашний уют, но одновременно могут быть опасными для жизни. Для неопасной эксплуатации домашними устройствами, нужно провести заземление. Если у вас есть желание сэкономить, то можете выполнить заземление в приватизированном доме собственными руками в сети 220 В. Следуйте пошаговым инструкция, изучайте схемы подсоединения, тогда вам не нужно будет вызывать квалифицированного электрика.

Вам будет весьма интересно выяснить, как установить сигнализацию gsm

Как выполнить контур заземления в приватизированном доме собственными руками

Считается, что для сети с напряжением 220 вольт заземление выполнять не обязательно, так как можно всего  лишь занулить систему электропитания. Для сети с напряжением в 380 вольт заземление в коттедже проводят обязательно. При опасной ситуации или обрыве зануления ток может легко удивить рядом присутствующих людей, либо зверей, что приведёт к их смерти. Чтобы такого не произошло, лучше всего выполнять в доме заземление, которое убережет от непредвиденных обрывов и замыканий проводки.Что такое заземление? Заземление собой представляет электрическую цепь соединений различных электрических приборов. Данные приборы могут быть при неисправности под напряжением, а контур заземления не даст им сгореть. Более того, заземление в приватизированном доме убережет клиентов техники от разряда тока.

Опасных ситуаций много, к примеру, разрушение изоляции электрического двигателя в технике или разрушение ТЕНА в водонагревателе электрическом накопительном, это все ведет к пробиванию тока. Чтобы даже при порче деталей техники частного строения, ток не проходил наружу, а выходил на улицу в грунт, выполняется заземление техники по особенной схеме. При существовании контура заземления появится нулевой компонент, из-за чего машинка для стирки или водонагреватель косвенного нагрева не приходит в негодность.

Для промышленых установок рассчитано подключение заземления к корпусам щитов управления или к станку. Для домашней техники, к примеру, стиралки, подсоединяется 3-ий защищающий проводник, размещённый в розетках, который присоединяется к корпусу электрического прибора. При его обрыве выполняется выключение системы защиты всех подключённых устройств.

Заземление в приватизированном доме состоит из цепи компонентов, которые контактируют с землёй и уводят разряд с плоскости. Проводник — это подключение объекта заземления с общей цепью электрических приборов. Само заземление, собой представляет заземлитель с заземляющими компонентами все вместе. Он выполняется собственными руками из металлических проводников (электродов), глубоких в грунт частного строения.

Ключевым показателем при заземлении в приватизированном доме считается возможное сопротевление растеканию электротока и сведение его в грунт. Вертикаль сопротивления при всем этом минимизируется. Прекрасным вариантом для правильного благоустройства заземления — это периметр дома или северная часть домовладения, влажность почвы при всем этом самая которая подходит. Железные заземлители обязаны иметь толщину 4 мм и более, трубный диаметр не меньше 32 мм, отвесные прутья от 16 мм, а идущие в горизонтальном положении от 10 мм.

Посмотрите видео: как правильно выполнить заземление 220 В в доме собственными руками

Подробная инструкция: как выполнить

заземление собственными силами

Вначале подбирается место для заглубления электродов. На этом месте не должны идти никакие системы коммуникаций. Самым обыкновенным вариантом считается линейный контур, который можно разделить недалеко вдоль отмостки строения. Также можно соорудить заземление в форме многоугольника, круга, прямоугольника и треугольника. При возможности заземление можно выполнить опоясывающим весь дом. Линейный контур может легко доращиваться до необходимого размера при возникшей потребности.

Шаг 1. Из уголка или сваи выполняются 2-ух метровые заострённые штыри.

Шаг 2. Лопатой или буром выполняются углубления, в них забиваются штыри. При большом желании, можно углублять до 3 метров.

Шаг 3. Забитые пять штырей, срезаются ниже грунта на 30 см. Для их соединения выкапуется канава. По траншее ложится прут, объединяющий штыри и варится сваркой или закручивается к штырям на болты. Соединённая цепь, соединяется с общей системой и исследуется на сопротевление.

Шаг 4. От контура к щитку распределения ложится железный 8 мм проводник. К щитку проходит проводник сквозь стенку, а конец прикрепляется болтом.

Шаг 5. На резьбу болта фиксируется наконечник с подобным же диаметром и медный 4 мм в квадрате провод и запрессовывается. После он ложится под плинтусом по всему дому.

При трёхфазном питании заземление должно быть обязательно. Заземление и ноль никогда не должны разрываться автоматами, предохранителями и коммутационными агрегатами. Правильно собранное и подсоединённое заземление в приватизированном доме собственными руками оберегает технику и хозяев от разрыва цепи и замыкания проводки.

Сейчас вы знаете, как выполнить заземление в приватизированном доме собственными руками 220в. Доскональная схема подсоединения сможет помочь провести заземление стиралки, накопительного водонагревателя или других электроприборов собственными силами с небольшими затратами. Берегите квартирный ремонт от пожара, делайте правильно заземление.

Как сделать заземление в частном доме — устройство, схема, монтаж

Система электропитания частного дома сегодня представляет очень многостороннюю, часто высокомощную систему, по возможностям приближающуюся к системам питания небольших промышленных предприятий. Особенно если частный дом имеет приусадебное развитое хозяйство. А уж когда загородный или вообще отдельно стоящий где-то среди полей и лесов частный дом в 2–3 этажа, окруженный многими заборами, хозяйственными постройками, дворами с сельскохозяйственной техникой, как это бывает в современном фермерском хозяйстве, то это и есть самое настоящее предприятие, и электрическое потребление у него ставится на очень серьезный профессиональный уровень. Хотя и к электропитанию небольшого дома или городской квартиры мы с самого начала привыкли относиться как к очень серьезной жизненной задаче, которая связана не только с нормальной жизнью и жизнедеятельностью семьи, но и в большой степени с безопасностью жилища, а также и всех окружающих. Но как правильно сделать заземление в частном доме, многие представляют себе только приблизительно.

Необходимость заземления

Когда говорят о заземлении, общим обычно является утверждение о том, что заземление защищает. Вообще, это не совсем правильно. Человека защищает собственный ум. А все остальное — только инструменты.

Вот был такой случай. Парень остался вечером на работе и взялся починить монитор. Не ЖК-монитор, а старорежимный — кинескопный. Всем известно, что в нем на развертках — кадровой, строковой — для «бросания» электронного луча по экрану из одной стороны в другую (что и называется «развертка») используются мощные электромагниты, напряжение на которых постепенно повышается, а потом скачком падает почти до нуля. Так называемое пилообразное напряжение. Кадровое — 50 раз в секунду (теперь бывают разные), строковое — гораздо больше, 50*600 (например, это число строк в экране). И напряжение это пилообразное на пиках достигает около 20 тысяч вольт, и это ЗАВЕДОМО смертельно для человека.

Но парень полез туда, к этим обмоткам, высоковольтным столбам, умножителям напряжения… Не знаю точно, за что он там схватился, но утром его нашли мертвым у этого самого монитора. Только самое главное во всем этом: одна рука его была в мониторе, а вторая держалась за батарею отопления. Многие подумали, что это самоубийство. А я потом поразмыслил… Вдруг он так решил защититься… «заземлив» себя через батарею?

Заземление защищает. Когда ОТВОДИТ от нас смертельные напряжения, которые могут прорваться через плохую или не соответствующую ему изоляцию, через оборванный провод с током, через пробитый напряжением незаземленный металлический корпус. Но защититься, заземляясь самому, не всегда возможно. В этом случае человек может сам стать «частью схемы», приняв на себя удар взбесившегося или просто «плохо понятого» друга — электричества.

Правильный подход

И еще есть один непростой момент. Когда высокое напряжение падает в землю, само как бы «заземляясь», это тоже может быть источником опасности. Если провод с высоковольтной линии оборвался и упал на грунт, то его ток начнет уходить в землю. А напряжение — «растекаться». Вокруг такого провода образуется поле напряжений. Если на провод подано достаточно высокое напряжение, то ему надо, растекаясь, уменьшиться постепенно до 0 вольт, каким мы считаем всегда землю. Можно построить карту растекания. В центре — провод, касающийся земли, а вокруг него — семейство замкнутых линий, на каждой из которых обозначено напряжение, плавно уменьшающееся до нуля по мере увеличения расстояния от точки контакта.

Правильное заземление

На рисунке изображено, как примерно это происходит. Земля наша по своим электрическим свойствам крайне разнородна. В общем-то, считается, что земля — проводник, и когда напряжения и токи не очень большие, можно сказать, что они с легкостью «уходят вглубь» без особых сопротивлений. Но большие напряжения порождают и грандиозные картины. Например, линии электроснабжения в городах и населенных пунктах вполне могут нести напряжение порядка 400 вольт, 6000 вольт. Обычно такими линиями подается энергия на подстанции и трансформаторные будки, где напряжение понижается уже до нашего привычного 380-вольтового трехфазного и разводится по домам и квартирам, одна фаза которого относительно нуля и дает бытовое 220 вольт. 380 уже считается смертельно опасным. Ну, бытовое тоже называется смертельным, но 220 вольт каждого человека хоть раз в жизни били, и ничего. При таком ударе можно потерять сознание, инфаркт может быть у людей не очень здоровых. И обычно такие удары бывают от оголенных проводов, достаточно коротко — тряхнуло, и все.

А вот на линиях дальней передачи электроэнергии напряжения повыше. Обычно 110 000 вольт, 220 000 вольт и больше. Это уже пострашнее даже кинескопа.

При авариях с большими напряжениями такой удар просто испепеляет. А когда провод упал на землю, получается картина растекания. Только должны получиться, скорее всего, не идеально ровные кружочки, как нарисовано, а искривленные линии равных потенциалов из-за неравномерности растекания электричества в земле. Там, где грунт влажный, сопротивление меньше, линии будут ЧАЩЕ, там, где песчаный или каменный — больше, линии будут реже. Растительность тоже проводит ток, скорее всего и по корням хорошо побегут электроны. Это неплохо себе представлять, если попадешь в такую ситуацию. Чаще всего риску подвержены люди, которые работают с электросетями. Но идти мимо линии и вдруг увидеть провод от нее оборванным и лежащим на земле — такая картина должна сразу насторожить любого. Именно потому, что ток растекается, и земля вокруг него бывает под напряжением. А разница между двумя точками земли — это разность двух потенциалов, которую можно вычислить, имея перед собой такую картину с кружочками, как на рисунке, но с проставлением точных цифр напряжения. Вот в точке касания провода земли будет, допустим, 6000 вольт, это 100%. Тогда:

• 70% — это 4200 В;
• 30% — 1800 В;
• 10% — 600 В;
• 5% — 300 В;
• 2% — 120 В;
• 1% — 60 В.

Как видим, потенциалы (относительно далекой точки земли, где уж точно — ноль вольт) внушительные. А разница между соседними точками называется шаговым напряжением. Потому что она и получается, если по такому полю попытаться шагать. Одна нога окажется в точке с одним потенциалом, другая — в точке с другим. Ну-ка, посчитаем для данного случая:

Линии одного потенциала Их потенциал, вольт Шаговое напряжение (вольт) между соседними эквипотенциальными линиями

Как видим, начиная с линии в 5% от исходного напряжения и выше у нас разницы потенциалов не просто внушительные, но и смертельные для человека, которому вдруг вздумается просто «пошагать» по такой «территории растекания». Особенно это касается участка, расположенного непосредственно вокруг валяющегося на земле провода. Собственно говоря, почти вся изображенная территория является смертельно опасной для человека.

А как это называется? Плохое заземление. Вернее, его почти нет. Ну и как бы было лучше его сделать? Даже вот при этих условиях — такого бешеного напряжения, случайно попавшего на землю с оборванным проводом.

А сделать в данном случае идеально было бы так: хорошо изолированный, именно под данное напряжение, провод, пропустить в землю как можно глубже, совершенно не допуская их контакта (земли и провода). После чего на большой глубине (примерно такой, как расстояние между линией 100% и линией в 2%) этот провод присоединить к какой-то идеально проводящей железяке, имеющей максимальную возможную площадь соприкосновения с землей. И картина получится вот такой:

Заземление

Вот так примерно будет, если бы мы хотели заземлить упавший провод. Надо его продолжить и углубить так, чтобы все «шаги» шагового напряжения оказались «вкопаны в землю». Ну мы же договорились, что там 6000 В, поэтому глубоко так и получилось. Да и трубу можно было бы взять потоньше, и это же бетон, а есть изоляторы получше него. Ну, в общем, что получилось, то и получилось. Зато теперь можно шагать вокруг смело, не боясь, что тебя треснет незнамо-какое напряжение прямо в то заветное место на теле, где ноги соединяются.

Конечно же, так никто не делает. И провода высоковольтные рвутся достаточно редко. А еще реже при этом вдруг откуда-то выныривают люди и начинают, как назло, шагать, шагать, шагать вокруг… Но примерное устройство контура заземления вырисовывается уже и из этой грубой схемы.

Высоковольтные ЛЭП делаются с заземлением, оно уходит в землю на каждом столбе и присоединяется к металлической опоре, и еще заземленный провод идет по самому верху линии. Играет роль молниеотвода, и коль даже если во время грозы молния в него ударит, то должна уйти в землю. Достаточно глубоко, думается. Все-таки обеспечение безопасности высоковольтных линий — задача профессиональная и давно отработанная. Заземление ведется по всей линии, и линейная схема уходит на многие километры, а то и тысячи километров.

Устройство заземления в доме

Дома наши питаются трехфазным переменным напряжением 380 вольт частотой 50 Гц. Оно приходит к нам из единой энергосистемы после множества ступеней повышения и понижения напряжения. Повышается напряжение для передачи на дальние расстояния с целью минимизации потерь от теплового рассеяния на много(тысяче-)-километровых расстояниях нашей страны. И вот оно приводится к стандартному для всех потребителей напряжению и раздается нам. Обычно для квартир раздача делается по одной фазе. Но, в принципе, от щита на этаже можно провести себе и все три фазы 380 В для обеспечения работы какого-то мощного трехфазного устройства-потребителя.

В отдельно стоящих домах вполне возможно, что понадобится сразу три фазы, так как автономность такого здания (в плане самообеспечения всем) выше, и вероятность наличия мощных силовых установок больше. Поэтому правила и требования к безопасности домашней сети должны быть тоже выше. Монтаж заземления в частном доме — это не шутки. Поэтому и надо четко знать, как сделать контур заземления.

                   Заземление розетки Штепсель без заземления Штепсель с заземлением

Не очень давно в советское время у нас практиковалась повсеместно система электропитания без отдельного провода для защитного заземления. Ее можно было бы назвать схемой питания типа TN-C, если бы заземление электроприборов вообще делалось. Собственно говоря, бытовые приборы небольшой мощности этого как бы и не требуют. Их небольшие корпуса, чаще всего не металлические, а пластмассовые или деревянные хорошо изолируют внутренние схемы от внешних прикосновений, поэтому опасности большой и помех особых не было. Внутрь через розетку подавалось два провода — фазный и нулевой, а какой это ноль, заземленный или рабочий, потребитель даже и голову не ломал. Зато так достигалась экономия проводов — не нужно отдельно везде протягивать еще один провод для заземления.

Когда к нам хлынула потоком западная техника, мы поняли, что у них там с этим делом обстоит все как-то по-другому. У них розетки и вилки все — трехконтактные. Да еще вилки от их утюгов и электрочайников в наши розетки лезть не хотели по определению. У них штырьки толще. Очень скоро начали продавать переходнички, в коробках новых утюгов и чайников их для нас специально добавляли — которые ставятся между вилками и розетками, «не на 100%» подходящими друг к другу. Все и успокоились, пока не случилась новая напасть.

Наступила эра всеобщей компьютеризации, мало того — пришла всеобщая информатизация с локальными сетями, модемами, интернетом, сетевыми и онлайн-играми…

А при подключении оборудования к сети требования к электроснабжению резко возрастают.

• Если включить компьютеры в общую локальную сеть, оставив рабочий ноль (который в сети становится общим через сетевые кабели и разъемы) висящим в воздухе, то из-за большого пространства, охватываемого такой сетью, в этом нуле начинают блуждать большие наводки (вольт 100 и более). От этого горят платы компьютера, но и человек почувствует от такого помощника каждый раз, прежде всего, удар напряжением, хоть и не сильный.
• Нужно заземлять все устройства единым контуром. Брать в качестве заземления провод зануления в каждой розетке — не вариант. В розетках ведь ноль не отмечен, и в распределительных коробках в квартире его можно найти только индикатором. Можно сделать контур заземления в квартире (или в доме) и соединить с нулем там, где он подводится на щитке питания (получится схема TN-C). Но в локальные сети начали объединяться друзья-товарищи, живущие в разных квартирах, хотя и неподалеку, чтобы гонять игрушки, подключаясь друг к другу.

Итак, без заземления — никак. В квартирах еще может подойти схема TN-C, особенно в многоэтажных домах, откуда с каждого этажа своими руками с проводами и железными угольниками до земли просто не достать. А вот в отдельном доме, близко к природе, земле, монтировать заземление — задача реальная, и, главное, заземление в доме должно обязательно быть. В деревянном — особенно.

Как сделать заземление своими руками? Первым делом, разметка. Идем вокруг дома и смотрим по его углам 3–4 подходящих места.

Заземление в частном доме

То, что чертеж изображает, называется примерная схема заземления частного дома. Делают одно заземление в виде раскинутого в земле треугольника — для увеличения площади контакта с землей. А можно сделать для дома еще и несколько по сторонам или углам. Контур заземления в частном доме должен обходить помещения, где предполагается работа с силовым оборудованием.

Предварительно берется план индивидуального хозяйства и рисуется заземление в частном доме схематично. Для домика из дерева необходимо сделать громоотвод. Гараж, он обычно расположен непосредственно возле дома или даже в его цокольном этаже. Баня. Сарай с циркуляркой, бетономешалкой и прочей техникой. Если есть хозяйственные постройки, связанные с животноводством, в которых должна работать электрическая силовая техника (автопоилки и т.д.), то, так как они обычно располагаются несколько в стороне от дома, лучше сделать отдельное заземление и для них. Отмечаем места закладки заземлителей лопатой. И сразу подсчитываем количество материала, необходимого для них.

          Место заземления Подземная часть заземления Схема заземления служебных построек

После этого обходим все строения, рисуя схему контура заземления, и подсчитываем общую длину главной заземляющей шины. Это будет заземляющий контур. Шина будет выполнена из стальной, оцинкованной или нержавеющей полосы толщиной от 4 мм, шириной от 1,5–2 см. Медная или стальная омедненная лучше, но дороже.

                                        Медная шина для заземления Стальная шина для заземления

Шина заземления с одной стороны соединяется с заземлителем (заземлителями), а с другой стороны должна быть подведена к сети электропитания заземляемого домика. Лучше всего подключить ее к главному щиту питания, а разводку по сети потребителей делать по трехконтактной системе. Один провод — фаза, один — ноль, один — земля. Подключать ноль к линии электроснабжения следует только после согласования со сбытовой организацией, питающей вас энергией.

Для соединения всех частей — заземлителей, шины и проводов подключения – можно воспользоваться сваркой, а можно использовать зажимы на болтах.

Зажимы на болтах Зажимы на болтах      Зажимы на болтах

К щиту подключить заземление можно стальной проволокой диаметром от 6 мм. Или воспользоваться медными проводами, например, многожилкой ПВ-3 общим сечением от 4 мм.

Медный провод для заземления

Производим подсчет всех необходимых материалов, согласно нарисованной схеме.

Ну а теперь и делаем контур заземления своими руками.

1. Копаем ямы для закладки заземлителей. Копаем канавы для подвода шин к заземлителям.
2. Укладываем, забиваем заземлители.
3. Присоединяем к ним шину.
4. Проводим шину по всему контуру, просверливая в местах крепления к периметру здания. Или подвешиваем на зажимах. Конец шины должен быть закреплен в непосредственной близости от щита питания. К нему подключается провод с помощью вкрученного в шину заземления клеммного болта или зажима.
5. Подключаем заземление к корпусу щита вместе со всеми выводами его от сетей потребителей.
6. Проверяем надежность электрической цепи от щита к заземлителям, замер сопротивления соединений.
7. Закапываем заземлители.
8. Замеряем заземление.
9. Подключаем питание.

Соединение шины к заземлению Соединение проводов заземления к шине Соединение проводов заземления к шине

Заземление дома готово. Заземление частного дома измеряется энергосбытовой организацией. Результаты оформляются протоколом, в котором делается вывод о возможности дальнейшей эксплуатации электросети потребителя при наличии работоспособного и проверенного заземления.

         Протокол обследования заземления Прибор для измерения сопротивления заземления

Здесь изображен чертеж для подключения прибора измерения заземления частного дома. Работа заземления состоит в способности эффективного распределения заряда, появившегося в контуре заземления в результате какой-либо аварии, замыкания, пробоя, падения проводников с током и т.д. в толщу земли. Это распределение, как мы тут уже обсуждали, называется «растекание». Проводник, поставляющий эти заряды в землю к заземлителю, выбран таким, чтобы наименьшее сопротивление такому току было именно в направлении заземлителя. Но и заземлитель должен быть выполнен так, чтобы поверхность его соприкосновения с землей обеспечивала уход потенциала в землю. И это свойство заземления замеряется. Замер заземления загородного дома делается прибором «Измеритель заземления М-416». У него четыре контакта и три провода. Контакты 1 и 2 подключаются к шине заземления в непосредственной близости от заземлителя или к самому заземлителю. Контакт 3 через провод со штырем R₃ втыкается в землю на расстоянии не менее 20 метров от заземлителя, контакт 4 — через провод со штырем R_B втыкается на расстоянии не менее 10 метров от предыдущего. Результаты замера вносятся в протокол измерения заземления, что и фиксирует в качестве своего решения энергосбытовая организация.

Похожие статьи:

Важность заземляющих проводов | ООО «Вэйв Электрик Компани»

В каждой электрической цепи есть активный провод, по которому идет электричество, и нейтральный провод, по которому обратно мощность. Дополнительный «заземляющий провод» можно подключить к розеткам, различным электрическим устройствам и заземлению через коробку выключателя. Заземляющий провод действует как безопасный путь для прохождения электричества в случае короткого замыкания. В случае короткого замыкания заземляющий провод отключит автоматический выключатель или перегорит предохранитель, что намного предпочтительнее опасного удара, который мог бы возникнуть в противном случае.Обращайтесь к нам, и мы сможем установить заземляющий провод, который защитит вас, вашу электронику и ваш дом.

Пять основных причин иметь заземляющий провод:

1. Перенаправление электрической перегрузки. Если в ваш дом ударит молния или произойдет скачок напряжения по какой-либо другой причине, ваша система будет иметь опасно высокое напряжение в системе. Заземленная система безопасно отправит все это электричество в землю, защищая вашу электронику от повреждений.
2. Направление электричества. Даже когда проблем нет, заземляющие провода могут упростить направление питания туда, где оно должно быть. Это позволит электрическому току безопасно и эффективно проходить через вашу систему.
3. Уровни стабилизации напряжения. Наличие заземленной электрической системы также может упростить поддержание баланса уровней напряжения, предотвращая перегрузку и выход из строя цепей.
4. Земля — ​​великий проводник. Избыточное электричество всегда идет по пути наименьшего сопротивления, и Земля предлагает безопасный путь для этого электричества, чтобы покинуть ваш дом.Попадая на Землю, электричество безвредно рассеивается, что может быть буквально спасением.
5. Защита от повреждений и травм. Без правильно заземленной электрической системы вы рискуете не только здоровьем, но и здоровьем своей электроники. Перегрузки могут привести к множеству неприятных вещей, например, к поджариванию контуров, возникновению пожара или причинению болезненных или смертельных ударов током.

Почему компания Wave Electric является одним из лучших электриков в области?

Wave Electric Company предоставляет электрические услуги в районе Нью-Джерси более 25 лет.Можно сказать, что мы предлагаем 100% удовлетворение, но мы предпочитаем превзойти ожидания. Когда мы обслуживаем ваш дом, мы стремимся предоставить вам самое лучшее. У нас есть предоплата, обслуживание звонков до 14:00 в тот же день и многое другое. Позвоните нам сегодня по любым вопросам, связанным с электричеством!

380 вольт 3-х фазная схема частного дома. Три фазы в частном доме: подключение, схема и назначение

Итак, почему на одни коммутаторы приходит напряжение 380 В, а на некоторые 220? Почему у одних потребителей трехфазное напряжение, а у других однофазное?

Было время, я задавал эти вопросы и искал на них ответы.Теперь расскажу популярным способом, без формул и диаграмм, которыми изобилуют учебники.

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и его питающее напряжение будет 220 В (фазное). Если говорить о трехфазном напряжении, то мы всегда говорим о напряжении 380 В (линейное).

Чем три фазы отличаются от одной?

В обоих типах питания есть рабочий нулевой провод (НУЛЬ).По поводу защитного заземления I это обширная тема. По отношению к нулю во всех трех фазах — напряжение 220 вольт. Но по отношению к этим трем фазам друг к другу — у них 380 вольт.

Напряжения в трехфазной системе

Это происходит потому, что напряжения (при активной нагрузке и токе) на трехфазных проводах различаются на треть цикла, то есть на 120 °.

Подробнее можно узнать в учебнике по электротехнике — о напряжении и токе в трехфазной сети, а также посмотреть векторные диаграммы.

Получается, что если у нас трехфазное напряжение, то у нас есть трехфазные напряжения 220 В. А однофазные потребители (а такие — почти 100% в наших домах) можно подключать к любой фазе и нулю. Только это нужно сделать так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен фазовый дисбаланс.

Кроме того, чрезмерно нагруженная фаза будет сложной и оскорбительной, что другие «отдыхают»)

Преимущества и недостатки

Обе энергосистемы имеют свои плюсы и минусы, которые меняются местами или становятся незначительными при превышении порогового значения мощности 10 кВт.Попробую перечислить.

Однофазная сеть 220 В, плюсы

• Простота
• Дешевизна
• Низкое опасное напряжение

Однофазная сеть 220 В, минусы

Трехфазная сеть 380 В, плюсы

• Мощность ограничивается только сечением проводов
• Экономия при трехфазном потреблении
• Мощность промышленного оборудования
• Возможность переключения однофазной нагрузки на «хорошую» фазу в случае ухудшения качества или сбоя питания

Трехфазная сеть 380 В, минусы

• Более дорогое оборудование
• Более опасное напряжение

Когда будет 380, а когда 220?

Так почему же в наших квартирах напряжение 220 В, а не 380? Дело в том, что потребители мощностью менее 10 кВт, как правило, подключают одну фазу.А это значит, что в дом вводится одна фаза и нулевой (нулевой) провод. В 99% квартир и домов именно так и происходит.

Щит однофазный в доме. Нужная машина вводная, затем — комнатная. Кто найдет ошибки на фото? Хотя, этот щиток — одна большая ошибка …

Однако, если планируется потреблять мощность более 10 кВт, лучше использовать трехфазный ввод. А если есть оборудование с трехфазным питанием (содержащим), то категорически рекомендую запускать трехфазный ввод с линейным напряжением 380 В.в доме. Это сэкономит на сечении провода, на безопасности и на электричестве.

Несмотря на то, что существуют способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях за 220 В можно заплатить в 2 раза больше, чем за 380.

Однофазное напряжение используется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе используется кабель с проводами сечением 4-6 мм².Ток потребления ограничивается входным автоматическим выключателем, номинальный ток защиты которого не более 40 А.

О выборе автоматического выключателя я уже. А по поводу выбора сечения провода -. Также идут бурные обсуждения вопросов.

Но если мощность потребителя 15 кВт и выше, то необходимо использовать трехфазное питание. Даже если в этом здании нет трехфазных потребителей, например, электродвигателей. В этом случае мощность делится на фазы, а электрическое оборудование (входной кабель, коммутация) не выдерживает такой же нагрузки, как если бы такая же мощность была взята от одной фазы.

Например, 15 кВт — это примерно 70 А для одной фазы, необходим медный провод сечением не менее 10 мм². Кабель с такими жилами будет стоить значительно. И автоматов на одну фазу (однополюсные) с током более 63 А на DIN-рейку я не видел.

Следовательно, в офисах, магазинах и тем более на предприятиях используется только трехфазное питание. И соответственно трехфазные счетчики, которые имеют прямое включение и трансформаторное включение (с трансформаторами тока).

А на входе (перед счетчиком) примерно такие «коробочки»:

Может будет интересно:

Вход трехфазный. Вступительный автомат перед прилавком.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное 220 В?

Трехфазные цепи звезды и треугольника

Существуют различные варианты включения нагрузки с рабочим напряжением 220 и 380 вольт в трехфазной сети.Эти узоры называются «Звезда» и «Треугольник».

Если нагрузка рассчитана на 220В, то она включается в трехфазную сеть по схеме «звезда» , т.е. по фазному напряжению. Причем все группы нагрузки распределены так, что мощность по фазам примерно одинакова. Нули всех групп соединены между собой и подключены к нулевому проводу трехфазного ввода.

Все наши квартиры и дома с однофазным вводом подключены к Star, еще один пример — подключение ТЭНов в мощных и.

При нагрузке на напряжение 380В, то включается по схеме «Треугольник», то есть на линейное напряжение. Такое распределение фаз наиболее типично для электродвигателей и других нагрузок, где все три части нагрузки принадлежат одному устройству.

Система распределения питания

Первоначально напряжение всегда трехфазное. Под «источником» я подразумеваю генератор на электростанции (тепловой, газовой, атомной), от которого напряжение в несколько тысяч вольт подается на понижающие трансформаторы, которые образуют несколько ступеней напряжения.Последний трансформатор снижает напряжение до 0,4 кВ и подает его конечным потребителям — вам и мне, в многоквартирных домах и в частном жилом секторе.

Крупные предприятия с потребляемой мощностью более 100 кВт обычно имеют собственные подстанции 10 / 0,4 кВ.

Понятно:

Трехфазное питание — шаги от генератора к потребителю

На рисунке упрощенно показано, как напряжение от генератора G (везде мы говорим о трехфазном) 110 кВ (возможно 220 кВ, 330 кВ или другое) подается на первую трансформаторную подстанцию ​​ТП1, которая впервые снижает напряжение до 10 кВ.Одна такая ТП устанавливается для электроснабжения города или района и может иметь мощность от порядка единиц до сотен мегаватт (МВт).

Далее напряжение подается на трансформатор ТР2 второй ступени, на выходе которого напряжение конечного пользователя 0,4 кВ (380В). Силовые трансформаторы ТП2 — от сотен до тысяч кВт. С ТП2 к нам приходит напряжение — в несколько многоквартирных домов, в частный сектор и т.д.

Схема упрощенная, ступеней может быть несколько, напряжения и мощности могут быть разные, но суть от этого не меняется.Только конечное напряжение потребителей одно — 380 В.

Фото

Напоследок — еще несколько фото с комментариями.

Щит электрический с трехфазным вводом, но все потребители однофазные.

Друзья, на сегодня все, всем удачи!

Жду отзывов и вопросов в комментариях!

Меня часто спрашивают: «Зачем вы подвели к себе в дом трехфазную линию, есть ли у вас специальный электроинструмент?» Нет, прибор самый обычный на 220 вольт, однако мощность иногда достигает двух киловатт.Ну действительно зачем мне три фазы в доме ? Как их без ошибок подключить ?

Теория и практика подключения

Во-первых, немного общей информации. По желанию, линия питания может быть однофазной, если есть только два провода, или трехфазной, если четыре провода, три фазных провода и один нулевой провод. Генераторы, вырабатывающие электричество, имеют только три катушки. Поэтому если в технических характеристиках вы указываете мощность до 5 кВт, то вы питаетесь от одной катушки, попросите больше, то сразу от трех катушек.

Как провести три фазы в частном доме? Если есть техническая возможность, необходимо запросить (заявить) о таком подключении. Правда на пути от генератора к вам будет трансформатор, который снижает высоковольтное напряжение до бытового значения, так что вы получите не 380, а свои 220 вольт. Но у вас будет три фазы по 220 вольт! В последнем случае от щита с автоматами в доме пойдут сразу три линии сети, каждая с напряжением 220 вольт и мощностью от 3.От 5 до 5 кВт, в зависимости от установленной машины.

Схемы подключения и подключения с учетом наличия трех фаз могут быть разными, в зависимости от потребностей и наличия построек на участке, но общие принципы, конечно же, одинаковы. Далее мой личный вариант:

Схема подключения трех фаз частного дома и хозпостройки на участке

Кстати автоматические выключатели (предохранители) тоже нужны в бане и в хозблоке.Установленные на тот же ток, что и центральный ввод, они в этих зданиях будут работать быстрее при неисправности нагрузки из-за потерь в линии питания.

Этой зимой я уже почувствовал трехфазное отведение , когда пес Боб, наигравшись на первом снегу, закутавшись в одеяло, грелся у маслоохладителя в бытовке, дополнительно направляя морду на поступающий нагретый воздух от тепловентилятора. Можно было не бояться, что предохранитель сработает из-за перегрузки при работе с электроинструментом большой мощности, подключив его к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну конечно не из-за собаки. Когда уже есть стены и окна, есть крыша над головой и настелен черный пол, а внутренней отделки не хватает, значит, пора для временной розетки внутри дома. А тащить каждый раз удлинитель из бытовки крайне неудобно. Хоть розетка и называется временной, но делать ее нужно как настоящую, по всем правилам безопасности с использованием автоматического выключателя.

Определить фазу правильно: цвет и нумерация

Честно говоря, я не особо задумывался о фазах, когда делал проводку в своем загородном доме. Отец тоже не обращал на это внимания, по тем временам вся проводка была почти такая же, в треснувшей резиновой изоляции. Однако когда я решил заняться электрификацией экономики и собрать щит на три фазы, я добровольно узнал немало фактов из истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, что в Советском Союзе фазные провода были желтого, красного или зеленого цветов.После исчезновения Союза с карты мира цвета изменились на коричневый , черный и серый . Однако это абсолютно не связано с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов приняты европейские стандарты. Последняя из перечисленных цветовых схем подходит для людей с нарушениями зрения. Но что нас объединяло с Европой на долгое время, так это то, что наша земля и нейтраль всегда были одного цвета: желто-зеленая земля и синий (голубой) нейтральный .

Вспоминая последнее, нейтральный провод синий или синий (голубой) и заземляющий зеленый с желтой полосой , логично понять, что фаза будет , любой другой оставшийся цвет , уверенно подключайте провода следующих поколений независимо от грядущих революций и потрясений мира. Это ответ на вопрос, как подключить три фазы.

Но в других странах маркировка проводов другая. Когда думаешь, сразу кажется, что он садится в броневик и громко кричит: «Электрики всех лагерей — объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, смысла нет.А вот трехфазную ЛЭП нумеруем, так сказать, на будущее по последовательности цветов кабеля, идущего в дом. Прижавшись к шестиметровой лестнице и соединив гайки, выходящие из отверстия в стене дома, гайками с воздуховодом, не забудьте крикнуть:

«Первая фаза — коричневый провод! Вторая фаза — черный провод! Третья фаза — серый провод! ”

В такой же последовательности необходимо подключить провода к встроенному автомату.Жирный маркер для нумерации не помешает.

Рядом с электрощитом необходимо повесить картину в рамке с полной электрической схемой, с нумерацией каждого выключателя и цветовой схемой проводов. Думаю, что план эвакуации в этом случае не требуется.

Да я не ответил на вопрос, зачем нужна нумерация. Пока не знаю. Вдруг сын купит электроприбор исключительно по трехфазной цепи с инструкцией, где фазы указаны цифрами? Тогда не придется снова подниматься по семиметровой лестнице, совсем забыв к тому времени и цвета, и цифры.

Как подключить провода в распределительных коробках?

Вопрос действительно важный. Контакты — самое уязвимое место в любой электрической цепи. И сегодня решен вопрос как НЕ подключать .

Все резьбовые соединения списываем. Тот, кто водил отечественные машины и каждый год протягивал ниточку, со мной спорить не будет. Под действием разных температур болт и гайка изменят свои линейные размеры, а соединение ослабнет, плюс еще плохое покрытие, а как следствие — ржавчина.Конец контакта наступит быстро. Многие до сих пор помнят прогретые и расплавленные вилки и розетки.

Из прошлого века еще есть скрутка с последующей пайкой. И в новом веке контакты с пружинами, например, от WAGO, по-прежнему на первом месте. Монтаж проводки в этом случае может напоминать игру в конструкторе LEGO. Но помните, что многожильный провод для контакта все равно придется скрутить и припаять . Если меня пригласят на шашлык, и пока он готовится, меня попросят помочь с разводкой, тогда я заранее заполню все карманы пружинными клеммами, чтобы их можно было быстро освободить, иначе мясо будет быть съеденным без меня.Но я все равно сделаю поворот для себя.

Зачем нужны осветительные и силовые розетки от разных автоматов (предохранителей)?

Вот несколько ответов. Кому нравится … На выбор:

1. Легче найти неисправность, когда она закрыта в люстре, если она работает по миру, или у электрочайника кончается, если он работает на розетках.
2. По освещению энергопотребление меньше, особенно при использовании энергосберегающих ламп, поэтому автомат будет стоять на меньшем токе и работать быстрее без перегрева проводов.Это условие позволяет использовать осветительные провода меньшего сечения (0,75 мм), опять же, экономия. Да и будет обидно, когда время на компе истечет после включения лампочки в люстре, в случае с обычным предохранителем.
3. Свечи искать не нужно; мы не останемся в полной темноте.

Есть необходимость в устройстве защитного отключения (УЗО)?

Да есть, поставим УЗО и сделаем заземление, без последнего первое не работает.Евророзетки с шлифованными ламелями. Есть ребенок и собака. Безопасность должна быть на первом месте. Сейчас обсуждаем вопрос поставить на все УЗО общий, или просто на ванную. Еще есть время: чай еще не остыл 🙂

П.С. Три фазы в частном доме действительно стоящая вещь , позволяющая чувствовать себя увереннее и спокойнее. Дополнительное удобство …

Чтобы правильно сделать трехфазное подключение загородный дом Следуйте этим указаниям.Прежде всего, вы должны знать, почему вам следует выбрать именно этот способ электроснабжения вашего дома. На сегодняшний день этот метод является наиболее распространенным из соображений экономии.

При трехфазном подключении к дачному дому будет подключено сразу три линейных провода в комплекте с одним нулевым проводом или, как его еще называют нейтралью.

Последний выполняет особую функцию. Он одновременно выступает как защитный и рабочий проводник. Бывают случаи, когда вводится сразу 2 нейтральных провода .В этом случае один из них будет действовать как защитный, а второй, следовательно, как рабочий. Обычно их раскрашивают в разные цвета, чтобы их было легче различить.

Принцип работы трехфазного подключения довольно прост. В большинстве случаев от нейтральной точки, которая находится в трансформаторе и идет подача нейтрали на все секции.

Должен быть надежно заземлен. Обращаем ваше внимание, что потенциал этого предложения должен полностью соответствовать потенциалу дачного участка.Вот почему этот накопитель называется нулевым.

Что касается других приводов, то они имеют особое напряжение, которое создает необходимое напряжение.

Чтобы вам было легче понять, о чем идет речь, следует отметить, что напряжение означает разницу, возникающую между двумя потенциалами. По стандартным меркам это примерно 380 В.

Что касается напряжения между нулевым и линейным проводами, то оно будет немного меньше и составит около 220 В.

Даже если нейтральный провод заземлен, напряжение между ним и линейным аналогом останется в пределах 220 В.

Такие нюансы нужно помнить в обязательном порядке. аналогичное напряжение может наблюдаться между токоведущей частью и землей.

Несмотря на то, что мы рассматриваем трехфазное подключение, нельзя не упомянуть об однофазном способе. Этот метод намного проще реализовать.

Для этого достаточно подвести в дом один провод линейного типа и не забыть про подводку одного линейного.

При таком подключении следует соблюдать расстояние от провода до объекта.Должно быть около 3 м. Для заземления понадобится болт заземляющего типа.

Его диаметр должен быть 8 мм. Для правильного заземления мы рекомендуем использовать кусок неизолированного провода. Следуйте всем нашим несложным рекомендациям и подключение загородного дома будет успешным.

Также рекомендуем серьезно отнестись к выбору инструментов и материалов.

При выборе неизолированного провода отдавайте предпочтение марке MJ или A16. Это качественные материалы, которые имеют необходимый тип наконечника клеммы, что является непременным критерием при выборе провода.

Для правильного ввода следует выбрать кабель с оболочкой негорючего типа. Учтите эту особенность.

Также нужно внимательно подбирать сечение кабелей. Есть вещи, которые не стоит делать. Это, в первую очередь, соединение проводов ответвления и ввод в пролет, который находится между столбами. Это не просто не рекомендуется, но и запрещено, поскольку эти действия несут опасность поражения электрическим током для людей и животных.Имейте в виду, что работа с током — важный шаг.

Для подключения по всем правилам рекомендуем входить через стены, и они должны быть в утепленных трубах.

В целях соблюдения техники безопасности советуем входить по стальным трубам.

Трехфазное подключение загородного дома по схеме

Перед тем, как приступить к работам электромонтажного типа, проведите подготовительный этап этого сложного процесса. Советуем составить схему, которая должна детально отображать все элементы.

Трехфазное подключение загородного дома, схема, которую она предусматривает, должна быть создана до начала работ. Так у вас будет под рукой точное представление об источнике питания и подключение будет проще.

Составление схемы — необходимый процесс, избежать которого вам не удастся.

Это очень важно в первую очередь для того, чтобы вы имели представление о списке всех необходимых инструментов и материалов, которые могут вам понадобиться в этом непростом деле.

Без подробной схемы невозможно рассчитать необходимую длину провода. Эта схема поможет определить необходимое сечение проводов, которое необходимо выполнять очень жестко. На схеме также необходимо указать все выключатели и розетки.

Одним словом создание схемы просто необходимо для качественного подключения загородного дома. Мы рассматриваем случай, когда используется трехфазное подключение, поэтому от опоры к вводному электрощиту сразу идут три фазы.Также необходимо включить защитный и нейтральный провод.

А так же можете посмотреть видео подключение трехфазного электричества на даче

На землю или не на землю

Требует ли Национальный электротехнический кодекс (NEC) заземления трехфазной трехпроводной системы на 480 В (В), соединенной треугольником? Нет, это необязательно. В этой статье исследуются положения NEC о заземлении электрической системы. Как правило, пользователи Кодекса должны понимать, что есть системы, которые необходимо заземлять, системы, которые не требуется заземлять, и системы, которые не должны быть заземлены.Часть II статьи 250 NEC содержит положения о заземлении электрической системы. Давайте подробнее рассмотрим требования.

Требуется заземление системы

Раздел 250.20 включает в себя текст, указывающий на необходимость заземления электрической системы в соответствии с разделами 250.20 (A) и (B), в зависимости от напряжения и расположения фаз каждой системы. Если система является необязательной, но выбирается ее заземление, должны применяться все правила заземления системы, указанные в NEC.

Раздел 250.20 (A) устанавливает требования к системам заземления менее 50 В. Кодекс требует, чтобы системы переменного тока менее 50 В были заземлены при любом из следующих условий:

• При питании от трансформаторов, если напряжение в системе питания превышает 150 В относительно земли
• При питании от трансформаторов, если система питания не заземлена
• При установке снаружи в качестве воздушных проводов

В разделе 250.20 (B) рассматриваются требования к заземлению для проводки в помещениях и систем внутренней электропроводки напряжением от 50 до 1000 В.Системы в этом диапазоне напряжений должны быть заземлены при любом из следующих условий:

• Если система может быть заземлена так, чтобы максимальное напряжение относительно земли на незаземленных проводниках не превышало 150 В
• Если система трехфазная, 4-проводное соединение, соединение звездой, нейтральный проводник используется в качестве проводника цепи
• Если система трехфазная, 4-проводная и соединена треугольником, при этом средняя точка одной фазной обмотки используется в качестве проводника цепи

Предыдущие требования применимы ко многим системам внутренней электропроводки, установленным сегодня.В пункте 1, если система может быть заземлена таким образом, что напряжение между фазой и землей составляет менее 150 В, она всегда должна быть заземлена. Примером этого является однофазная 2-проводная система с выходом 120 В (вторичный). Если один или другой проводник заземлен, межфазное напряжение системы составляет 120 В.

Дополнительное заземление системы

В разделе 250.21 (A) приводится список электрических систем, которые разрешено, но не обязательно заземлять, а именно:

• Системы, предназначенные исключительно для промышленных электропечей для плавки, рафинирования, отпуска и т. Д. и т.п.
• Отдельно производные системы исключительно для выпрямителей, питающих только промышленные приводы с регулируемой скоростью
• Отдельно производные системы, питаемые от трансформаторов с номинальным первичным напряжением 1000 В или менее, если система используется исключительно для цепей управления, если квалифицированный персонал обслуживает установка, и если требуется непрерывность управляющего питания
• Другие системы, которые не требуют заземления в соответствии с требованиями Раздела 250.20 (B)

Типичные системы, разрешенные, но не требующие заземления, включают 240 В, трехфазные, 3 -проводные и 480 В, трехфазные, 3-проводные системы, соединенные треугольником.

Заземление системы не разрешено

Раздел 250.22 касается электрических систем, заземление которых запрещено. К ним относятся схемы для мостовых кранов, которые работают с горючими волокнами в опасных зонах класса III. Идея состоит в том, что первое замыкание фазы на землю не вызовет ливня искр или горячих частиц, которые могут вызвать пожар из-за скопления волокон на нижнем этаже.

Это состояние часто встречается на текстильных фабриках из-за того, что производственные процессы находятся в местах класса III.Другие системы, которые нельзя заземлять, — это изолированные системы питания, используемые в медицинских учреждениях. Эти требования изложены в Разделе 517.160.

Раздел 250.22 также запрещает электрические цепи для оборудования в рабочей зоне электролитической ячейки, как это предусмотрено в статье 668. Электролитические ячейки обычно используются в отраслях промышленности по переработке алюминия и хлора.

Вторичные цепи низковольтной системы освещения нельзя заземлять, как указано в Разделе 411.5 (A). Также нельзя заземлять низковольтные системы освещения подводных бассейнов, питаемые изолирующими трансформаторами.Перечисленные трансформаторы для этих систем относятся к изолирующему типу с заземленным металлическим барьером между первичной и вторичной обмотками. Обратите внимание, что эти системы не разрешается заземлять, но, как правило, необходимо заземлять следующее: обычно не токоведущие металлические части корпусов оборудования и кабельные каналы, которые содержат эти незаземленные системные проводники и оборудование.

Незаземленные системы также обычно должны быть оборудованы системами обнаружения заземления, как указано в 250.21 (B) и такое оборудование должно иметь маркировку «Осторожно: незаземленная система, работающая _____ вольт между проводниками» в соответствии с 250.21 (C).

Что такое цепь 380 вольт

Обычно трехфазные розетки используются для питания мощных электроприборов. В последнее время производители пытаются выпускать мощную домашнюю технику. Вот почему вам нужна мощная розетка. Схема подключения розетки на 380 вольт поможет вам подключить эту розетку.

Если подключить эту розетку, то в дальнейшем к ней можно будет подключить:

1. Сварочный аппарат.
2. Мощный двигатель.
3. Электромонтаж.

Если вы планируете подключать розетку к трем фазам, то соответственно и ваша электропроводка в доме тоже должна быть трехфазной. Теперь рассмотрим типовую схему подключения трехфазной розетки на 32 А с заземлением.

Если вы приобрели данное устройство, то его необходимо разобрать.Во время разборки вы увидите, что в этом устройстве 5 винтовых зажимов.

На каждом зажиме устройства есть специальные примечания. Они необходимы, чтобы вы не перепутали провода. L1, L2, L3 — фазы. N равно нулю. PE — это земля. Как видите, здесь нет ничего сложного, и вам просто нужно правильно подключить все провода. Перед тем как подключиться к этому устройству, попробуйте еще раз проверить.

Схема подключения трехфазной розетки на 380 вольт будет выглядеть так:

Установка трехфазных розеток

Если вы планируете установить трехфазную розетку, то обязательно нужно изучить ее Особенности.Здесь вы найдете отличия от подключения обычной розетки.

Важно знать! Категорически запрещается использовать трехфазные розетки для разгрузки электроустановки. Их используют только для снятия напряжения.

Если вы хотите снять нагрузку с мощных устройств, то вам нужно использовать специальные переключатели. Они способны обеспечить высокую скорость отключения. Обычно установка таких устройств полностью стационарная. Не используйте розетку для этой работы.

Розетки используются там, где потребуется подключить достаточно мощное оборудование.

Трехфазная электросеть открывает перед собственниками широкие возможности. Благодаря установке трехфазной сети можно просто в розетку подключать достаточно мощные устройства. Если вы хотите, чтобы ваша сеть работала должным образом, она должна иметь уровень безопасности не ниже 3.

.

Для того, чтобы можно было подключать к сети более мощное оборудование, необходимо напряжение 380 вольт.Хотя есть секреты, как подключить мощное оборудование к сети напряжением 220 вольт — об этом в нашей статье. Теперь попробуем разобраться, как подключить 380 вольт.

Инструменты

Вам понадобится

1. Отвертка индикаторная.
2. Индикатор фазы.
3. Нож (необходим для зачистки проводов).
4. Плоскогубцы.
5. Ключи (капотные или рожковые, размер 14х17).

Если работы будут проводиться в производстве, то необходимо поставить предупреждающий плакат.

Подготовительный этап

Итак, как правильно подключить 380 вольт? Для этого предварительно необходимо полностью обесточить распределительный щит, на котором будут проводиться работы. Для проверки напряжения необходимо использовать тестовую отвертку. Одним концом она по очереди опирается на все контакты, при этом прикосновение пальца касается специального элемента, расположенного сверху ручки инструмента.

Шаг 1. Подготовка кабеля

Для начала нужно поработать с кабелем.Для этого его концы необходимо очистить от изоляции, чтобы было удобно подключать контакты в электрощите. Далее по такому же принципу очищаются и провода кабеля. Затем необходимо согнуть провода так, чтобы они образовали полукруг (для удобства соединения). Для этого лучше всего использовать плоскогубцы или круглогубцы.

Шаг 2: Подключите

1. В кабеле четыре провода. Самый тонкий — «0», он подключается в первую очередь к нулевой шине.
2. Остальные провода будут фазными. Если перепутать их и подключить к «0» или массе, велика вероятность, что проводка сгорит. Фазы подключаются в любом порядке.
3. При использовании пятижильного кабеля один из контактов должен быть заземлен.
4. Индикатор фазы используется, если нужно подключить нагрузку к другому концу кабеля (например, к двигателю). Только в этом случае важно определить последовательность фаз (ABC).

Полезную информацию о том, какой ток в розетке, вы найдете в нашей статье

Владельцы частных домов и дач часто используют для своих построек трехфазное электроснабжение.При этом домашний мастер должен подавать в сеть электрические плиты, сварочные аппараты, различные машины с асинхронными двигателями на 380 вольт через штекерные соединения, состоящие из вилки и розетки.

В настоящее время модифицируются трехфазные домохозяйства. По масштабам состояния наблюдается переход от четырехпроводной схемы питания к пятипроводной, которая есть.

Благодаря этому можно встретить два типа электрооборудования, каждый из которых подключается по определенному стандарту: старые ГОСТы времен советского периода или новые требования общеевропейской электротехнической компании.

Мы обсудим их более подробно, учитывая, что конец кабеля розетки закреплен на стороне источника напряжения постоянно, а гибкий силовой кабель от электроприбора подключен к электрической вилке. Это общее правило для всех электрических цепей.

Монтажные работы производятся при полном отключении напряжения от сети и принятии мер, исключающих его несанкционированную доставку.

Штекерные соединения для четырехпроводной сети

В старой системе заземления оборудования с использованием 4-х проводов для подключения питания потребителей по схеме TN-C металлический корпус работающего электроприбора оставался неподключенным. .Он был отделен от приложенного напряжения слоем изоляции. В целях безопасности его усилили.

Пострадавшие почувствовали «покалывание», судорожные сокращения мышц, в особых случаях получили электротравмы. Схема защиты, состоящая из одной машины или электрических вилок, как правило, в этой ситуации не срабатывала. Автоматический выключатель, предназначенный для.

Для подключения мобильных потребителей электроэнергии к трехфазной сети по четырехпроводной схеме создана соответствующая розетка с вилкой.

Подключение фазных проводов к их контактам производилось практически произвольно, так как нагрузка между фазами всегда симметрична, а порядок их чередования влияет только на направление вращения асинхронных двигателей.

Это можно легко исправить во время настройки, повторного ввода в эксплуатацию двух произвольных фазных проводов в любом месте. Для этого достаточно просто разводки.

Нейтральный рабочий провод всегда подключен к его клемме. Это обозначалось символом заземления.

Видно на лицевой стороне вилки и розетки.

Штекерные соединения для пятипроводной сети

В этой системе конструкция соединения усложняется, а безопасность использования значительно повышается.

Принципиальная схема

Корпус электрического устройства через пятый провод, называемый PE проводником, надежно подключается к нулю питающего трансформатора, а защита добавляется к УЗО.

При пробое изоляции между потенциалом любой фазы и корпусом через PE проводник создается ток утечки, который сразу фиксируется дифференциальным устройством УЗО, что исключает риски поражения электрическим током.

Конструкция разъемного соединения

В состав многочисленных типов разъемов для трехфазной сети с пятью проводами добавлен еще один контакт.

В этой конструкции коммутация кабелей и кабелей осуществляется по предыдущей методике, но структура их обозначений изменена на современный европейский стандарт.

Варианты подключения

Для маркировки фаз используется первая буква английского слова «Line», а нумерация осуществляется арабскими буквами.В итоге имеем:

Обозначение рабочего нуля обозначается буквой «N», обозначающей «нулевой провод», а защитного — знаком заземления.

В большинстве конструкций для электромонтажа используются винтовые соединения с шайбами. Но это не единственный метод.

Производители современных разъемов для трехфазной сети, постоянно совершенствуя свою продукцию, разработали удобную и безопасную технологию монтажа, основанную на создании электрического контакта с жилым проводом путем разрезания его изоляционного слоя специальным ножом с фиксатором.

Последовательность работы мастера показана на четырех фотографиях:

• №1 — подведение к розетке подключения изолированной и не зачищенной жилы;
• № 2 — ввод конца стержня в глубину отверстия до упора;
• №3 — установка в гнездо наконечника плоской отвертки; №
• №4 — поднятие рукоятки до упора, обеспечивающее прокол диэлектрического слоя и создание плотного электрического контакта через лезвие ножа.

Работника можно убедиться только в прочности созданного механического соединения и надежности удержания сердечника внутри сокета.

Возможные схемы подключения трехфазных розеток

Безопасный вариант монтажа разъемов с пятью контактами

На практике используются два варианта использования защиты:

1. только автоматическим выключателем;
2. автомат и УЗО.

Проиллюстрируем их связь иллюстрациями.

Автоматический выключатель автоматический выключатель

Все провода фазы и рабочего нуля от электросчетчика до розетки проходят через автоматический выключатель. В некоторых случаях нейтрали может быть разрешено обходить свой силовой контакт.

Защитный проводник PE монтируется бесшовным способом с помощью цельного куска провода от его шины в пластине корпуса непосредственно к клемме заземления на выходе.

Схема защиты розетки автоматическим выключателем с УЗО

В этой ситуации автомат монтируется так же, как и в предыдущем случае, а после него последовательно выходит из строя УЗО.Для упрощения работы и экономии места в корпусе можно использовать подключение дифференциального переключателя, объединяющего в своем корпусе оба типа этих протекторов.

Дифференциальный выключатель устанавливается вместо автоматического. В результате вся предыдущая схема подключения остается неизменной, но добавляет защиту от появления тока утечки.

Надежная установка 4-х полюсной розетки в пятипроводной схеме

Здесь есть небольшое упрощение, связанное с подключением защитного нулевого провода.Так как на вилке и розетке для него нет места, провод PE прокладывают напрямую и подключают к корпусу электрического трехфазного потребителя.

Метод вполне подходит для стационарных электрических плит или машин с асинхронными двигателями. Когда возникает необходимость перенести электроприбор, например, трехфазную сварку, в более удобное место, то для обеспечения его безопасного использования необходимо будет решить проблему повторного включения защитного нуля.

После сборки электрической цепи с трехфазной розеткой и вилкой их необходимо проверить путем измерения сопротивлений и напряжений.

Это важно сделать перед подключением к сети.

Способы проверки правильности подключения трехфазной розетки

Работа проводится в четыре этапа:

1. Внешний осмотр оценивает состояние монтажа и прочность механической сборки;
2. перед применением мегаомметра напряжения измеряется прочность изоляции собранного узла;
3. в режиме омметра вызываются цепи от контактов выключателя до розетки для определения их соответствия цепи и невозможности создания короткого замыкания;
4. включение напряжения на холостом ходу для измерения его линейных и фазовых значений.

При правильном подключении замеряем 380 вольт между фазами и 220 — относительно фазных проводов с рабочим и защитным нулями. Если это условие не выполняется, то следует поискать ошибку в схеме.

Методы проверки прокладки кабеля к трехфазной вилке

Способ подключения электрокабеля к потребителю и вилке должен соответствовать схеме измерения напряжения на контактах в розетке.

Общая нейтраль обмоток подключена к рабочему нулю, а их фазовые концы выходят на соответствующие контакты.

Для этого омметром следует измерить сопротивления прибора через провод на вилке. Поскольку сопротивления всех фаз эквивалентны нейтрали, мы обозначаем их буквой R. Мы должны видеть это значение при измерении между фазными контактами и рабочим нулем.

Защитный ноль должен четко определяться только на контакте корпуса.

Сопротивление любой комбинации фазных контактов с исправной цепью будет 2R — удвоенное сопротивление фазы.

Если эти измерения подтвердили правильность подключения вилки кабеля к прибору, то его можно установить в подготовленную для этого розетку.

Контакты вилки и розетки предназначены для передачи электрического тока нагрузкам. При больших значениях они не рассчитываются.

Если отключить работающий электроприбор, просто отключив его под нагрузкой, возникает искра, которая перерастает в электрическую дугу, разрушая металл и всю конструкцию.

Для коммутации токов нагрузки предназначены специальные пусковые контакты, а аварийные токи могут отключаться только силовыми машинами.

Технология крепления корпуса и подключения проводов дополнена видеороликом владельца Игоря Тимошина «Установка трехфазной розетки».

Различные варианты подключения проводов силового кабеля к электрической плите рассмотрены в ролике тусклых пилюлей.

Обычно квартиры и жилые помещения питаются от однофазных внешних электрических сетей.Иногда в частных домах, гаражах, дачах есть трехфазное электроснабжение. Для питания трехфазного (электродвигатели насосов и станков, сварочные аппараты, компрессоры, электроплиты) требуется розетка (вилка) на 380 вольт.

Выполнить все подключения в однофазной розетке, как правило, не составляет труда. При этом правильно подключить 380-вольтовый разъем несколько сложнее — к нему подходят четыре или пять жил кабеля. Важно правильно выполнить все подключения, чтобы избежать поражения электрическим током и поломки электрооборудования.

Как правильно подключить трехфазную розетку

Перед покупкой разъема необходимо убедиться, что он подходит к вилке электроприбора. При необходимости есть возможность заменить вилку прибора.

Важно! При покупке обратите внимание на значение тока, на которое рассчитан разъем. Он должен быть больше или равным току, потребляемому подключенным электрооборудованием.

Подробнее о выборе разъемов и заглушек для видео

Подключение розетки 380, общая инструкция

В России наиболее распространены четырех- или пятиконтактные вилки и разъемы марок РС 32, 115 (125).Зарубежные аналоги можно ставить только с соответствующими вилками электроприборов или из эстетических соображений.

Подключение ПК 32

РС32 применяется только для стационарного электрооборудования (электрические духовки, стационарные водонагревательные устройства с электронагревателями, кухонные плиты).

К клеммам L1, L2, L3 в произвольном порядке подключить фазные провода A, B, C.

К контакту, помеченному как N (выделен синим на рисунке), подключите нулевой провод.

К клемме с маркировкой PE (показанной на схеме зеленым цветом) подключите заземляющий провод.

Для питания стационарного электроприбора также можно использовать четырехконтактную розетку без заземляющего контакта. В этом случае заземление металлических корпусов устройств производится в обход штекерного разъема отдельным проводом. Заземляющий провод крепится к болту на корпусе прибора с соответствующими обозначениями. Согласно действующим нормам, заземление металлических частей стационарных электроприборов обязательно.Его необходимо сделать неразъемным, используя многожильный медный провод не менее поперечного сечения питающего кабеля.

Соединение 115 (125) 3P + PE + N

Этот тип разъемов используется для подключения устройств и электрооборудования в мастерских, гаражах и т. Д. Они подходят для мобильных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Мобильное оборудование необходимо подключать к сети с помощью гибкого медного кабеля.

Фазовые жилы подключаются к клеммам L1, L2, L3.

Подключите нейтральный провод к клемме N розетки, учитывая, что нулевой контакт в вилке является зеркальным, как показано на рисунке ниже.

Контакт «земля» с пометкой «PE» расположен внизу рядом с канавкой, предотвращающей неправильное включение вилки, слева от нулевого контакта.

Если стационарное электрооборудование питается от разъема 115 (125) 3P + PE + N, то он может быть четырехконтактным. Затем по правилам производится заземление корпуса отдельным медным многожильным проводником.

Подключить розетку 220В предельно просто — перепутать что-то с двумя проводами практически невозможно. И даже если подключены 3 провода, то среди них требовалось определить только заземляющий провод и подключить его к соответствующему контакту.

Правильно подключить трехфазную розетку намного сложнее. В зависимости от схемы подключения — с заземляющим проводом или без — вам потребуется подключить 4 или 5 проводов, 3 из которых будут фазными.

Здесь очень важно не ошибиться, потому что если перепутать контакты и подключить фазу к заземлению или нулевому выводу, то возникнет довольно опасная ситуация с возможностью серьезного электрического повреждения и поломки важного Электроприбор.

В городских квартирах розетки на 380В не используются, но в индивидуальных домах их иногда устанавливают для подключения, например, мощной трехфазной плиты или обслуживания любой бытовой электродвигательной системы. Чаще всего электрические розетки на 380В используются в загородных домах, в гаражах для подключения всевозможных машин, компрессоров и аппаратов, электродвигатели которых питаются от трехфазной сети.

Как подключить розетку 380В: основные правила

Для потребителей электроэнергии на 380 вольт в России и странах СНГ применяются розетки 3-х типов.Более подробно рассмотрим подключение розеток только отечественных марок PC 32 и 3P + PE + N. Подобные импортные модели, например, Legrand, очень дороги и устанавливаются редко, как правило, из эстетических соображений — выглядят симпатичнее. .

При выборе розетки необходимо исходить из того, что она соответствует вилке подключенного прибора. Вы также можете купить подходящую вилку с розеткой, а затем заменить ее на уже имеющуюся вилку.

При подключении розетки на 380В необходимо:

• Отключите напряжение от цепи и проверьте отсутствие вольтметра или индикаторной отвертки.
• К контактам с маркировкой L1, L2, L3 подключите фазы A, B, C. Порядок подключения, последовательность фаз может влиять на направление вращения двигателя. Но чтобы изменить вращение ротора, достаточно поменять местами 2 любые фазы на контактах автомата или магнитного пускателя.
• К контакту, помеченному буквой N, подключите ноль.
• Подключите провод защитного заземления к контакту с маркировкой PE или с характерным значком контура заземления.

Особенности подключения розеток на 380В марки РС 32 Розетки

RS 32 используются только для стационарных устройств, которые не двигаются во время работы.Например, кухонные электроплиты и духовые шкафы.

Первые три контакта, обозначенные L1, L2, L3, предназначены для подключения 3 фаз, четвертый синий контакт N для нейтрального провода и пятый PE для заземляющего провода. В нашем случае и подойдет розетка с 4 контактами, в которой не предусмотрен заземляющий провод. Но в соответствии с действующими техническими стандартами заземление стационарных устройств обычно делают неразрывным, а заземляющий медный проводник напрямую соединяют с металлическим корпусом электроприбора специальным болтом.Заземляющий провод должен быть многожильным, а его поперечное сечение должно быть не меньше, чем у фазных проводов силового кабеля.

Особенности подключения розетки 115 (125) 3P + PE + N 32A на 380V

Розетки данного типа используются для подключения различного электрооборудования в подсобных помещениях, цехах, производственных помещениях, строительных площадках. При подключении мобильных устройств необходимо подключить многожильный гибкий медный заземляющий кабель от их корпуса к вилке.

Заземляющий контакт с маркировкой PE находится рядом с направляющей канавкой в ​​нижней части розетки, что предотвращает неправильное подключение оборудования. Справа от PE находится контакт N для подключения нуля. Фазы подключаются к контактам классическими метками L1, L2, L3. Если розетка 3P + PE + N используется для стационарного устройства, вы не можете использовать контакт PE. Но стоит напомнить, что заземление корпуса прибора нужно производить в обход розетки отдельным многожильным проводником.

Подключите розетку 380В самостоятельно любому разумному человеку. В заключение можно порекомендовать провести пару контрольных замеров — после включения напряжения в цепи питания и подключения к электрической розетке проверить отсутствие фазы на его корпусе и измерить напряжение на входных клеммах самого устройства, если вольтметр фиксирует 380 вольт — все подключено правильно.

10 Эффективные продукты и методы заземления

Заземление важнее, чем когда-либо прежде.Наш постоянно растущий (наблюдаемый) мир Интернета вещей в сочетании с нашей необходимостью возиться с ионосферой Земли привели нас к этой возросшей потребности.

В этой статье речь идет о электрических, продуктах и ​​методах заземления.

Заземление является трансформирующим из-за свободных электронов , полученных от солнечных ванн во время купания на пляже или ходьбы босиком по влажной траве.

Выгоды не связаны с самореализацией себя в виде дерева, если есть новая версия заземления, без подсказки.

Настоящее заземление, когда вы просто стоите босиком на влажной земле или гуляете по пляжу и вдыхаете отрицательно заряженный морской воздух, помогает бороться с сегодняшним стрессовым образом жизни и болезнями, связанными с ЭМП.

Воздействие грязного электричества — это также то, от чего может защититься заземление, поддерживая вас в силе и способствуя отражению вредных воздействий.

Штырь

Ваш дом должен быть заземлен, и вы должны заземлять себя каждый день. Имеются данные о пользе электрического заземления и заземления для здоровья ( не псевдонаучный ).

Эта цитата доктора Стивена Синатры сразу же продаст вам концепцию:

Когда мы настраиваемся на электрический потенциал Земли, мы поглощаем отрицательно заряженные электроны, которые нейтрализуют свободные радикалы в нашем теле. Многие из известных преимуществ Earthing, такие как облегчение хронической боли и более быстрое заживление ран, могут быть просто результатом снижения активности свободных радикалов и воспаления, что освобождает иммунную систему для выполнения других репараций.

Доктор Стивен Синатра

Заземление и заземление, в чем разница? Штырь

С технической точки зрения, когда речь идет о чем-либо, кроме людей, например о приборах или вашем доме, это «заземление».

А потом «заземление» применяется к нам, людям.

Заземление — это одно и то же. Я использую их как взаимозаменяемые.

И грязное электричество, и электромагнитные частоты (ЭМП) вредны для нашего здоровья.10 методов заземления, перечисленных в этой статье, помогут вам быть в безопасности.

Но сначала подробнее о , почему нам нужно заземлять себя и свои дома.

Видео ниже содержит отличную информацию о грязном электричестве и заземлении. Он информирует о том, почему необходимо заземлить себя и свой дом.

Это видео отвечает на следующие 2 вопроса:

1. Что такое грязное электричество?
2. Проходит ли излучение грязного электричества по воздуху или ограничено проводами?

---

Почему заземление так важно сегодня

Вы когда-нибудь шокировали кого-нибудь поцелуем ( настоящее чувство «шока», а не эмоциональное потрясение! )?

Или кого-то тач закинул? Или пощупали на дверной ручке?

Эти разряды возникают из-за накопления статического электричества в вашем теле.

Чем больше скоплений, тем болезненнее взрыв.

Мы можем работать с напряжением в нашем теле примерно до 30 кВ, так что это на несколько 9-вольтных батарей. Это может быть довольно болезненно!

Эти разрядники статического электричества должны служить вам напоминанием о необходимости заземления.

Потому что мы электрики.

Мы — биоэлектрические существа .

Так нас создал Бог. Поскольку мы биоэлектрические, и поскольку все мы носим обувь на резиновой подошве и весь день работаем в помещении, жизненно важно заземлить себя, чтобы функционировать так, как мы созданы.

Раньше все было так просто. Вы выходите босиком — и вас опускают. Сегодня в обществе, в котором мы живем, это не так просто.

Когда-то, если задуматься, все люди на Земле были связаны друг с другом в одно и то же время, буквально. У нас не было резиновых подошв, которые отделяли бы нас от частот Земли, и поэтому мы все были связаны.

Ваши ноги ВСАСЫВАЮТ энергию Земли. Ноги служат маленькими губками с отрицательными ионами, которые затем пропускают энергию через ваше электрическое «я».Преимущества мгновенные. И если вы будете делать это каждый день, выгоды будут мгновенными И долгосрочными.

Проще говоря, проживешь дольше .

Сегодня мы живем в многоэтажках, квартирах и проводим дни, недели и месяцы в обуви на резиновой подошве и плиточных или деревянных полах, которые не проводят через нас частоты Земли. И многие даже не помнят, когда в последний раз ходили босиком по траве. Не только это, мы проводим дни и ночи, замачиваясь в ЭМП.Отсутствие заземления и солнца — это уже плохо. Добавьте к этому ЭМП, и это станет опасным образом жизни.

Итак, мы больны. Многие заболевают раком и диабетом. Многие воспаляются, а аутоиммунные заболевания всех видов не замедляются.

Грязное электричество было проблемой на протяжении десятилетий. EMF — это новая проблема, добавленная к нему. Все, что требуется, — это несколько простых упреждающих мер, чтобы убедиться, что вы в безопасности от них обоих.

---

10 эффективных заземлителей

Вы подтвердили, что ваш дом правильно заземлен?

Заземление защищает вас от скачков напряжения.Заземление относится к гашению электрических токов в вашем доме.

Я начну с одного из оригинальных методов заземления — заземляющего стержня. Это проверенная и верная практика — заземляться, когда вы не находитесь на первом этаже какого-либо здания.

1. Метод заземляющего стержня

Если вы находитесь в квартире, которая не находится на первом этаже, вы можете воткнуть стержень в землю где-нибудь снаружи, а затем вынести его через окно или отверстие, которое вы просверлите в стене.

Используйте зажим из крокодиловой кожи, а затем прикрепите его к носку или браслету, чтобы заземлить себя во время работы за компьютером или просто когда вы сидите или даже спите.

Стержень должен находиться как минимум на 2/3 в земле, и если земля очень сухая, вам может потребоваться поливать ее каждые несколько дней, чтобы убедиться, что у вас есть проводимость.

Для правильного заземления необходима влага.

Есть также полностью готовые «системы заземления», которые вы можете купить, которые включают провод заземления, прикрепленный к стержню.

Нравится:

Штанга заземления Skywalker Signature Series, 4 фута

• Используйте этот стержень для заземления антенн вне эфира и спутниковых антенн для оптимальной защиты и производительности
• Включает предварительно установленный зажим заземления для простоты установки
• Материал, покрытый медью для оптимального рассеивания молнии
• Включает (1) диаметр 3/8 дюйма x 4 фута длинный стержень заземления
• Необходимая мера безопасности при ударах молнии

В идеале необходимо, чтобы электрик проверил напряжение.В учреждении для инженеров-электриков есть норма, согласно которой допускается напряжение 10 вольт. Но от 1 до 2 вольт — это очень безопасно и идеально. Земля питается переменным током, поэтому вольт нельзя полностью преобразовать в мощность постоянного тока батареи.

2. Заземление розеток

Можно использовать «розетку с заземлением». Перед тем, как использовать розетку с заземлением, убедитесь вместе с электриком, что ваше место правильно заземлено. В противном случае напряжение может иметь неприятные последствия. Стоит напомнить об этом.Такое заземление гарантирует, что вы впитаете нужные электроны для исцеления, борьбы с ЭДС и уменьшения грязного электричества.

Обратной стороной является то, что многие утверждают, что они даже не работают. Но тогда другие говорят, что да. Я думаю, это зависит от бренда, и на Amazon я не могу найти ничего стоящего для покупки.

3. Заземлите автомобиль

Если вы прикрепите провод заземляющего устройства к любому металлическому участку внутри автомобиля, например, под сиденьем, это поможет вам избежать усталости, если вы устали во время вождения днем ​​или ночью.

4. Земля с трубкой холодной воды или вентилем под раковиной

Медную трубу для холодной воды под раковиной можно обвязать проволокой. А если у вас под раковиной нет медной трубы, вам нужен хотя бы металлический вентиль. Они тоже работают.

Это не сработает, если и труба, и клапан пластиковые.

5. Заземляющие изделия: коврики и подушки

Заземляющие листы прекрасны. Они позволяют вам заземляться всю ночь.

Если вы это сделаете, это означает, что вам не нужно беспокоиться о том, чтобы каждый день получать заземление.

Ты просто сон заземлен!

Вот проверенная простыня заземляющей подушки :

И два недорогих коврика заземления , которые имеют много положительных отзывов:

6. Экранирование ЭМП Комнатные растения

для очистки воздуха идеальны, потому что они очищают ваш воздух, а у некоторых есть очень большие листья, например филодендроны, и они помогают блокировать электромагнитные поля внутри вашего дома или от соседей.

Обратите внимание на этот лист филодендрона:

. … почти такой же большой, как морда моей одноглазой собаки Милли.

7. Босиком

Утром, когда на траве роса. Почва также отлично подходит для заземления. Трава отлично подходит для заземления. Я слышал, что в таких областях, как, например, пустыня Аризоны, вы не получите такой же пользы для здоровья из-за засухи. Я не уверен в этом, хотя в этом есть смысл.

Чем больше вы контактируете с землей, например, устроите пикник, это зарядит вас энергией.

По цементу можно ходить — у большинства есть влага.

Асфальт сделан из нефти, и он изолирует вас — он НЕ заземлит вас. Асфальт, дерево, резина, пластик не заземляют.

• Говорят, час после долгого перелета босиком избавит от возможной смены часовых поясов.

Если вы живете в благоприятном климате, просто каждый день ходите босиком. Лучше всего подойдет утренняя росистая трава, к тому же вы задаете свой циркадный ритм, когда первые солнечные лучи попадают в глаза.Многие исследователи сейчас открывают для себя бесчисленные преимущества для здоровья. У нейрохирурга доктора Джека Круза есть убедительная информация, доказывающая, насколько важны для вас утренний свет и заземление.

Заземление и заземление босиком или купанием в океане — лучший способ. Однако не всегда легко и удобно делать это для всех, поэтому есть продукты, которые помогут вам легче понять это. В этой статье делается упор на естественные методы, поэтому я не особо подробно останавливаюсь на продуктах.Но в будущем я напишу сообщение в блоге, в котором будут описаны некоторые из наиболее эффективных продуктов, доступных на рынке прямо сейчас, для удобного заземления дома или на работе.

8. Кожаная подошва (земляные бегуны, мокасины)

Earth Runners — одни из лучших «заземляющих башмаков».

Есть также много других заземляющих башмаков.

Вот популярные женские мокасины, которые моя жена по какой-то причине отказывается носить. Я до сих пор считаю это отличным подарком!

Женские классические ботинки с бахромой Minnetonka

• НЕПРЕРЫВНЫЙ СТИЛЬ: Minnetonka может похвастаться богатым наследием, которое включает в себя традиции тщательного мастерства с 1946 года, предлагая обувь превосходного качества с использованием только лучших материалов, обеспечивающих комфорт, долговечность и неподвластный времени стиль на каждом шагу. Сапоги софтсоль растягиваются по контурам ваших ног и изнашиваются с течением времени, обеспечивая плотную посадку каждой пары мокасин и их удобство при ношении.
• УДОБНЫЙ РАЗМЕР: каждая пара замшевых сапог с бахромой для женщин составляет половину размер большой; Обратитесь к значку таблицы размеров, чтобы убедиться в правильности размера перед покупкой; Если у вас разные размеры стопы, не забудьте измерить ногу большего размера, чтобы она подошла наилучшим образом.
• БОЛЬШЕ, ЧЕМ ПРОСТО ОБЫЧНАЯ ОБУВЬ: традиционная софтсоль изготовлена ​​из богатой замши, обеспечивая комфортную мягкость; Не нужно беспокоиться о волдырях, потому что стелька с мягкой подкладкой добавляет уровень комфорта при каждом вашем шаге.
• УНИВЕРСАЛЬНЫЙ СТИЛЬ: в ней использованы наши легендарные детали бахромы и сырое кожа; Эти вневременные ботинки с бахромой, изготовленные вручную из традиционных мокасин, станут неотъемлемой частью повседневной жизни на долгое время, гарантируя, что каждый шаг будет создавать богатый вид и ощущения

Minnetonka изготавливаются вручную из оленьей и лосиной шкуры.Это кожаная подошва премиум-класса, которая действительно держит вас на связи с отрицательными ионами Земли (и историей …).

Я очень рекомендую Minnetonka, если вы ищете обувь для заземления! Это не дешевая подделка. Это продлится и поможет заземлить ваше тело. У них есть как мужские, так и женские мокасины разных стилей.

Любая обувь на КОЖАНой подошве — это то, что вам нужно.

Торговые марки не имеют значения. А вот Earth Runners и Minnetonka великолепны.

9. Участок заземления

Если у вас болит где-то из-за воспаления суставов, попробуйте там заземляющий пластырь.

Их концепция заключается в том, чтобы получить облегчение в проблемной области от заплатки, потому что электроны сначала перемещаются в это место, тем самым помогая исцелить эту целевую область. Они есть на Amazon и в других местах в Интернете. Я только что узнал об этом, поэтому я не хочу давать ссылки на какие-либо продукты, поскольку я действительно не использовал их и не проверял эффективность полностью!

Но многие, кажется, ручаются за эффективность участка заземления.Я обновлю этот пост в следующий раз, когда получу травму, и попробую. Надеюсь, я никогда не обновлю этот пост! С божьей помощью. Посмотрим.

10. Другие изделия для заземляющих матов

Вы можете сесть за компьютер, положив ноги на коврик для заземления, или даже поставить сам ноутбук на коврик для заземления ноутбука, чтобы противодействовать воздействию ЭМП и грязного электричества.

Заземляющий коврик удобнее, чем обрезать провод, подсоединенный к заземляющему стержню снаружи. Но вы тоже можете это сделать.Или вы также можете использовать заземляющий коврик для мыши. У вас есть много вариантов заземления…

По сравнению с заземляющими матами преимущество сна с заземлением состоит в том, что вам не нужно столько сна, чтобы полностью зарядиться.

---

Океанская вода (соленая вода) — лучший способ познать себя Штырь

Раздевание в океане — лучший способ заземлить свое тело и впитать в себя здоровые отрицательные ионы, как человеческая губка.

Это и самый лучший метод! Ношение купальника так же хорошо, поэтому не нужно пугать или волновать окружающих, если в этом нет необходимости…!

Мертвое море занимает первое место в моем списке желаний и является идеальным источником отрицательных ионов со всей этой солью… Океанская вода является проводящей от солей .

Вода в океане заряжена отрицательно.

Обеспечивает большое количество отрицательных ионов.

Даже прибрежный воздух нагружает вас отрицательно заряженными ионами.

Нормальный воздух обычно заряжен положительно. Но пляжный воздух — это буквально целебный воздух. Это не глупая ерунда. Это реально. Гулять по побережью стало еще лучше.

Как вы думаете, почему серферы такие милые, счастливые люди?

Они заземлены, они обогащены витамином D, и они тоже подходят.Практически не имеет значения, какая у вас диета, если вы каждый день плаваете в океане. Вот насколько хороши для вас заземление и заземление.

---

Опасности заземления

Заземление необходимо для предотвращения поражения электрическим током в собственном доме в результате несчастного случая, а также для того, чтобы не повредить вашу бытовую технику или электронику. Для этой работы вам следует нанять электрика. Блуждающий электрический ток может нанести большой ущерб.

Правильное заземление означает, что электрические токи попадают в землю, а не в вас или вашу электронику.

---

Почему электрическая проводка в вашем доме НЕ является делом «сделай сам»

Из-за проверки и серьезности возможных повреждений в результате неправильного выполнения настоятельно рекомендуется нанять профессионального электрика.

Когда электрическая система заземлена, токи направляются вниз по пути к земле, так что они не могут вступить в контакт с людьми и чувствительным электронным оборудованием.

Вот совет, который я вставляю с веб-сайта электрика, который поможет вам понять, зачем вам нужен профессионал:

Металлические водопроводные и газовые трубы должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Портал электротехники

Я слышал, что вы не должны заземлять свой дом из-за «обратного тока». Но если посмотреть на это, кажется, что это так, только если в доме используется «однопроводной возвратный ток».

Этот провод не использовался в домах в Северной Америке с 1970-х годов, а сегодня дома уже оборудованы в соответствии с действующими стандартами кодов.Это означает, что электрические системы дома уже подключены и заземлены.

---

Больше опасностей, связанных с заземлением

Будьте осторожны при заземлении, если вы принимаете антикоагулянты , противовоспалительные средства или лекарства для щитовидной железы. Заземление абсолютно естественно и безопасно, но если вы не заземлялись в течение длительного времени, вы никогда не узнаете. Удивительные преимущества от заземления могут оказаться слишком хорошими слишком рано, и это может испортить ваши лекарства. Я бы не стал беспокоиться об этом, но стоит отказаться от ответственности.

Другая опасность — просто ЗАБЫВАТЬ принимать лекарства . Преимущества заземления мгновенны и заметны. Настолько, что вы можете отказаться от приема лекарств или забыть. В зависимости от вашего лекарства это может быть опасно.

Не использовать заземляющие устройства во время грозы .

Заземление в среде с ВЫСОКИМИ ЭДС:

Просто потому, что ваш сотовый телефон находится в вашем кармане, и вы слушаете подкаст или видео на YouTube, гуляя по утренней росистой траве, это не означает, что вы не получаете преимуществ от заземления и утреннего солнечные лучи.Мы получаем витамин D через глаза и через кожу. И мы все еще поглощаем электроны с Земли. В то время как ЭДС заставляет ваши электроны быстро двигаться внутри вас, в ЭДС нет заряда, и она не может вас поразить. Некоторые говорят, что нормальные люди со здоровым телом имеют естественную защиту от неионизирующего излучения 2,4 гигагерца, которое мы получаем от большинства современных беспроводных устройств.

---

Сводка

Заземление может быть ключевым фактором долгой и здоровой жизни.

Эти продукты и методы электрического заземления помогут вам получить пользу для здоровья от отрицательных ионов.

Продукты для этого не нужны, но в зависимости от вашей ситуации могут быть более чем полезными.

Сейчас необходимо заземлить больше, чем когда-либо прежде, и все, что для этого потребуется, вы должны сделать. Если у вас есть электрочувствительность и вы страдаете от плохого здоровья, то заземление может быть посланием для вас Богом. Это поможет вам успокоиться и вернуть контроль над вегетативной нервной системой.Он исцелит ваши надпочечники и поможет бороться с ЭМП и другими формами электричества, которые вы тоже очень чувствительны.

ЭМП и грязные электрические волны глубоко связаны с воспалением, как мы видели в этой статье. Воспаление всегда включает боль. Поверьте, будь то воспаление плеча, спины или глаза (увеит), заземление — одни из лучших доступных нам методов борьбы с воспалениями. Намного лучше, чем ибупрофен или даже куркума. И они бесплатные. Помогите своим целям уменьшить воспаление тела с помощью заземления.

Еще одним важным преимуществом электрического заземления после противовоспалительного действия являются положительные реакции вегетативной нервной системы и то, как вы почти мгновенно переходите от симпатического доминирования (стрессовое состояние, надпочечники и т. Д.) К парасимпатическому преобладанию.

---

Есть ли у вас какие-нибудь способы заземления?

Как насчет заземления на втором этаже или выше?

Вы используете заземляющий стержень или заземляющую розетку?

Мы будем рады узнать больше о вашей тактике!

Заземление и ЭДС Чтения:

UP NEXT : 5 основных преимуществ заземления, которые вы получаете от электрического заземления — Следующий пост по этой теме посвящен пользе для здоровья.Это помогает объяснить, ПОЧЕМУ вам нужно заземление, и кому это нужно больше, чем другим.

---

† Результаты могут отличаться. Информация и заявления, сделанные в образовательных целях, не предназначены для замены совета вашего врача. Sprouting Fam не дает медицинских советов, не назначает или не диагностирует болезни. Взгляды и советы по питанию, высказанные Sprouting Fam, не предназначены для замены обычных медицинских услуг. Если у вас серьезное заболевание или проблема со здоровьем, обратитесь к врачу.

---

Последнее обновление от 2021-04-02 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Почему следует заземлить свою электрическую систему без сбоев

У вас дома много электроприборов? Защищены ли они от повреждений? Мы не говорим о физических повреждениях, вызванных их случайным падением или поломкой, а скорее об электрическом повреждении.При возникновении перегрузок, скачков напряжения или даже в экстремальных погодных условиях, таких как молния и т. Д., Ваши электрические устройства рискуют загореться из-за проходящего через них чрезмерного электричества.

Вот почему вам следует заземлить электрические устройства. Заземление обеспечивает путь чрезмерному электричеству, чтобы течь к земле вместо вас или любого электрического устройства, тем самым предотвращая поражение электрическим током или повреждение. Расскажем, как это работает.

Как работает заземление?

В любой электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания.Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, то именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность заземления

• Защищает от электрических перегрузок Вы можете время от времени испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут привести к возникновению опасно высокого электричества, которое может полностью повредить ваши электрические приборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет безопасна и защищена от сильных скачков напряжения.
• Стабилизирует уровни напряжения Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого. Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе.Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.
• Заземление проводит с наименьшим сопротивлением
  Одна из основных причин, по которой вам следует заземлять электрические приборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-то без сопротивления, а не через вас или ваши приборы.
• Предотвращает серьезные повреждения и смерть Если вы не заземлите электрическую систему, вы подвергнете свои приборы и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Если у вас есть проблемы с заземлением дома, свяжитесь с нами в D&F Liquidators. Мы оказываем помощь во всем, что связано с электрической системой.Мы проверяем, надежно ли заземлена ваша система, и обеспечиваем безопасность вашего дома и семьи, устраняя при необходимости серьезные проблемы с заземлением.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводных кабелей, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

контактор для скважинного насоса

Получите последнюю цену от продавца.Контактор имеет катушку на 120 вольт. Установите омметр на R X 100 и подсоедините провода к клеммам катушки контактора. Недорогие преобразователи и инверторы, покупайте качественные автомобили и мотоциклы напрямую из Китая. Поставщики: Winner W800801, 12 В постоянного тока, контактор, насос, контактор, контактор, задний подъемник, контактор для электрической тележки для гольфа, тележка для поддонов, подъемник, наслаждайтесь бесплатной доставкой по всему миру! Эффективно и комфортно обогревайте и охлаждайте свой дом в течение всего года с помощью системы теплового насоса Bryant ®. Хорошо, это будет третий контактор, который мне пришлось заменить для контроллера жокейного насоса.Как вы относитесь к ответам? Я согласен с обоими ответами, вы должны изменить реле давления как можно скорее. У меня были сварные контакты, из-за чего мой насос работал до тех пор, пока давление не достигло 225 фунтов на квадратный дюйм, прежде чем я отключил насос, я думаю, это был хороший тест на утечки в трубопроводе. Каждое из этих предложений проиллюстрировано разумными иллюстрациями. Продажа с ограниченным сроком действия. Легкий возврат. В этой статье обсуждается дребезжание переключателя управляющего реле или частые повторяющиеся щелчки, их причина, значение и устранение неисправностей. Когда давление воды достигает предела высокого давления переключателя, переключатель размыкается, отключая электричество.1-фазный стандартный блок управления 230 В; Однофазный блок управления 230 В Deluxe; 3-фазная панель управления 460 В; 3-фазная панель управления 230 В; Провода для насосов; Запчасти и аксессуары. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Ведущим поставщиком является Китай, из которого доля поставок контакторов электродвигателей насоса составляет 100% соответственно. Нет на складе * Мы все вместе. В наличии осталось 17 штук — скоро закажу. Установите омметр на R X 100 и подсоедините провода к клеммам катушки контактора.Как найти и использовать водяной насос реле Выключатель — Словарь водяной насос управления и переключатели — Как диагностировать водяной насос короткий езды на велосипеде и как восстановить потерянный воздух в резервуаре под давлением воды здания — частный насос и также систему сделай сам ремонт когда скважинный насос периодически включается и выключается. 8-дюймовые насосы для глубоких скважин; Насосные концы; Двигатели; Солнечные насосы; Наземные насосы. FLA обозначает ток полной нагрузки, 25 ампер, что является максимальным номиналом для контактора с индуктивной нагрузкой. Контактор Hayward HPX1811 для теплового насоса.Как управлять и подключать однофазный двигатель с контактором? Выключает насосный агрегат при заполнении верхнего резервуара. Пункты насосной скважины. LRA обозначает ток при заблокированном роторе, 150 ампер, что является максимальным номиналом для запуска двигателя, а резистивный ток, 35 ампер, является максимальным номинальным током для резистивной нагрузки, такой как освещение. 0 0. Оставайся здоровым. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Получите как можно скорее в понедельник, 8 февраля.Для DIN-рейки и винтового крепления, насос — 240 вольт. Ответил через 51 минуту: 26.03.2010. Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные связи между инструментами. Показывай меньше. Установка проста. Реле давления Square D от Schneider Electric можно использовать со струйными насосами, погружными насосами и поршневыми насосами. Контактор для теплового насоса. Схема подключения насоса Pentair — схемы подключения концентраторы — схема подключения насоса Pentair Pool Схема подключения не только… Схема подключения теплового насоса Rheem.Он останавливается, когда уровень воды в баке поднимает поплавок и выключает контактор / насос. Square D 9013 FSG2 30/50 Schneider Electric FSG2J21CP 30-50 PSI Реле давления воды Pumptrol. Все скважинные насосы поставляются со схемой электрических соединений, в которой приведены конкретные инструкции для вашего конкретного насоса. Задайте свой собственный вопрос по электрике. Теги: Силовая разводка и… Mitsubishi. Выключает насосный агрегат при низком уровне воды в отстойнике или колодце. В котором я управляю трехфазным двигателем погружного насоса с помощью магнитного контактора.О компании. x 4 дюйма. Получите его как можно скорее в понедельник, 8 февраля. EASi OPC30TT Код 45 Расположение контактора насоса. Три трехфазных контактора или пускателя используются для запуска трех трехфазных погружных двигателей. Напорный насос — 120 вольт. Количество сотрудников до 10 человек. Панель пуска погружного насоса — тип релейного контактора (новая модель) — 0,5 л.с. Год основания 2015. $ 19,76. Категория: Электротехника. Everbilt 1/4 дюйма. Свяжитесь с продавцом. 70,54 доллара. Выгорание (здесь очень распространено) и избыточное тепло в насосной в летнее время.Automation.siemens.com. Характер бизнеса Производитель. Отличительные особенности 1) Непревзойденное исполнение Оставьте первый отзыв об этом продукте. Теперь, если у вас есть какие-либо вопросы относительно схемы подключения пускателя однофазного погружного насоса, вы можете использовать раздел комментариев ниже. 0 0. Нижнее соединение. 4,7 из 5 звезд 262. Включает насосный агрегат, когда уровень воды опускается ниже заданного уровня в верхнем резервуаре. Дребезжащий релейный переключатель Шум Причины и устранение щелчка релейных переключателей в системах HVAC, насосах и других элементах управления.Automation.siemens.com. Не только контактор, но и установил тепловое реле перегрузки, которое защитит двигатель от возгорания в случае перегрузки по току в цепь. 1 десятилетие назад. Войдите, чтобы ответить. Управляющее реле переключает дребезжание или дребезжание контакторов в кондиционерах, тепловых насосах, водяных насосах. Его основное предназначение — защитить подключенную к нему мощную нагрузку (двигатель / насос) от перегрузки по току. Контактор — это однополюсный контактор с шунтом. Технические специалисты должны проверить блок управления скважинным насосом, прежде чем извлекать неработающий насос из скважины.У нас есть колодец с насосом 220 В мощностью 3 л.с., который заполняет резервуар для воды, управляемый поплавковым выключателем, и за последние 8 лет мы прошли через ремонт трех насосов. Когда реле давления в резервуаре для воды обнаруживает низкое давление воды, его переключатель замыкается, что включает электричество в блок управления. Это электронное устройство, которое автоматически включает и выключает водяной насос без участия человека. 61. Богатый. Перейти в конец галереи изображений. Показать больше. Есть 2985 поставщиков, которые продают контакторы двигателя насоса на Alibaba.com, в основном расположен в Азии. Пожалуйста, поймите, что из-за COVID-19 возможны задержки в обработке и доставке вашего заказа. Коммутатор имеет 1/4 дюйма. 19 декабря 2016 г. — Платформа для изучения электропроводки, однофазной, трехфазной проводки, управления, HVAC, электрического монтажа, электрических схем. Погружной скважинный насос начинает перекачку, когда ртутный поплавковый выключатель в резервуаре для воды включает контактор. Red Lion RLCB10-230 Блок управления скважинным насосом VMC, 1 л.с., 230 В. Годовой оборот до рупий. Контактор для насосов бассейнов в Таиланде.В течение 15 лет контактор не использовался, и он работал хорошо, действительно без проблем, если не считать замены насоса. Латунный ниппельный фитинг MIP. Сообщите мне, когда товар будет в наличии. Контакторы компрессоров для кондиционеров и тепловых насосов — Общие проблемы контакторов компрессоров переменного тока. Управление насосом может включать простое включение и выключение насоса или более продвинутые средства управления скоростью насоса, выходным давлением и т. Д. Мы устанавливаем защиту от высокого / низкого напряжения и нагрузки. Схема подключения контактора насоса показывает схему потока с его впечатлением, а не подлинным изображением.Дэйв. Снимите линейный контактор с блока управления. Вы можете войти, чтобы проголосовать за ответ. Схема подключения контактора постоянного тока Free Picture Схема показывает схему потока с его впечатлением, а не подлинным представлением. Это обсуждение на форуме Design & Engineering на Forkliftaction.com, глобальной платформе для любых вилочных погрузчиков и погрузочно-разгрузочных работ. Здесь действительно нужно быть осторожным, так как … Во многих случаях в кондиционере или тепловом насосе используется однополюсный контактор. Садовые и оросительные насосы; Насосы для неглубоких скважин и повышения давления; Блок управления и панели управления.Вы также можете выбрать контактор электродвигателя насоса 380 В, а также контактор электродвигателя насоса 100а, 400а и 200а, а также тип контактора электродвигателя насоса — 3 или 2 доллара. 23,70 долларов. 23. Мы определили отказ по 2 причинам. Следовательно, я хотел бы, чтобы кто-нибудь помог спроектировать панель управления для моего насоса со следующими требованиями: (1) Мне нужна электрическая панель, которая будет использовать контактор для переключения, но будет иметь 3 разных входа. 8,68 долларов США. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи.При повторном подключении в прошлом году электрик сказал, что закон (?) В большинстве случаев, если провода одного цвета, то полярность не имеет значения, но сверьте это с установочным листом и схемой подключения. Изображение продукта . Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные линии между устройствами. Автор Сикандар Хайдар в 6:45:00. Панель управления насосом имеет заводскую разводку для обеспечения гибкого управления и защиты от коротких замыканий и перегрузок. Я подключаю контактор к скважинному насосу с поплавковым выключателем.Контактор MAGNUM MaCH — это большое реле, обычно используемое для включения / выключения электрического двигателя или любой другой мощной нагрузки. Примите участие в этом разговоре или начните новое обсуждение. Базовый выключатель для трехфазных погружных электродвигателей 63,61 долл. США 63 долл. США. На приведенной выше схеме подключения я показал полный метод подключения блока управления погружным насосом и схему установки. Источник (и): https://shorte.im/a9trt. Заинтересованы в этом продукте? 4.3 из 5 звезд 94. Это необходимо для подогревателя картера для защиты компрессора в холодное время года.Источник воды Манометр на 200 фунтов на квадратный дюйм с 1/4 дюйма. Правовой статус юридического лица фирмы — собственника. Поделитесь этим разговором. 9,89 долларов США. Контактор Lennox на 1,5-3 тонны spst 25fla / 35res. Провод к / от поплавка насоса 18 калибра. Ниже показан контактор на 40 А (3 полюса) (также доступны 2 полюса) с катушкой на 24 В, которая обычно используется в более крупных кондиционерах и тепловых насосах. Вот как это работает: реле давления вызывает насос, который включает контактор, но работает не более секунды, если даже, то насколько быстро он возвращает давление до заданного значения.Это как задумано. Войдите в систему. Подключение реле давления — это просто отключение питания цепи через контакты реле давления. Контактор 220В, 9А, для насосов до 2000Вт (2кВт). Обзор продукта. (Провода катушки идут к 2 маленьким латунным винтам на верхней / задней части контактора). 70 $ 25,39 $ 25,39. Если насос оборудован автоматическим […] контролем уровня и / или внутренним контактором, существует риск … От контакторов, узлов контакторов и соединительной техники до полупроводниковых переключающих устройств для частого переключения резистивных нагрузок и двигателей. .Правильное показание измерителя для хорошей катушки составляет от 1,8 до 14,0. Этот предмет: Реле давления воды для скважинного насоса Pumptrol 30-50 фунтов на квадратный дюйм — прозрачная упаковка. до 3 л.с. Перейти к началу галереи изображений. Блоки управления однофазными двигателями Используются для эффективного пуска однофазных погружных двигателей Блоки управления для двигателей мощностью до 1 л.с. не имеют перегрузок, поскольку в небольших двигателях встроены перегрузки Блоки управления для двигателей мощностью 1,5 л.с. и выше содержат защиту от перегрузки. ″ Погружные блоки управления: QD Style — CapacitorПодробнее Выпущено: 10 лет назад.Схема подключения Анны Р. Хиггинботэм… проблемы с подключением. Многие переведенные примеры предложений содержат «насос контактор» в французско-английском словаре и поисковой системе для переводов на французский язык. Номинальное напряжение составляет 277 вольт. Сведения о компании.
