Как правильно сделать мансардную крышу: этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство

Содержание

этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство

Содержание:

Наличие мансардной крыши позволяет значительно увеличить полезную площадь частного домовладения. Чтобы сэкономить, многие владельцы задумываются над возможностью устройства мансарды своими руками. По мнению специалистов, это вполне осуществимо, если изучить соответствующую информацию.

Особенности строительства мансард

Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.

При этом необходимо принимать во внимание множество нюансов выполнения такой работы:

Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона. Такая технология строительства крыши довольно часто применяется в нашей стране.
В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.

Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.

Пошаговая инструкция — этапы изготовления

Когда возводится мансарда своими руками — этапы изготовления будут следующими:

Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров. Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль. Важно уложить между стойками утеплитель.

Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом. Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.
На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.
На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.

Стропильные ноги должны опираться на обязательный элемент конструкции — на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.

До того, как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен. Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши.

Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.

Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

Завершающий этап возведения мансардной крыши

После того, как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции. Кровельный пирог в данном случае делают многослойным, чтобы внутри мансардного помещения была обеспечена шумо- тепло – и гидроизоляция.

Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.

Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.

Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.

Как построить мансардную крышу: поэтапное строительство правильно

Как правильно построить мансардную крышу: основные правила

Мансардная крыша сегодня стала настолько привычной, что некоторые даже не подозревают о ее добрых французских корнях. Конечно, со временем, с появлением новых строительных и кровельных материалов технология сооружения мансардных этажей претерпела определенные изменения. Так что, тем более интересно, как построить мансардную крышу, чтобы она соответствовала веяниям времени и моде.

Если знать, как строить мансардную крышу и иметь некоторый опыт строительных работ ее можно возвести и самому. Как известно, постройка мансардной крыши выполняется только в двух вариантах: в холодном исполнении или летнем и утепленным или зимним.

Комбинировать эти варианты категорически запрещено, так как это может привести к разности температур на разных участках мансарды, что, в свою очередь, вызовет преждевременное разрушение силовых конструкций.

Как правильно построить мансардную крышу: основные правила ↑

При всем разнообразии конструкций крыш в технологиях их возведения есть много сходства, которые касаются в первую очередь этапов, обеспечивающих надежность и долговечность конструкции.

Поэтапное строительство: главные шаги ↑

Подготовительные работы: расчет крыши и выбор материала

Расчет крыши мансарды с учетом атмосферных нагрузок, ветровой и снеговой, в данном регионе обычно проводят при реконструкции чердака старого дома. В новом – мансарда заведомо включена в основной проект следовательно ее расчет, как правило, бывает уже произведен.

При выборе материала несущих конструкций крыши учитывается ширина пролетов и общая площадь кровли. Следует отметить, что в настоящее время для перекрытия больших пролетов (более 7 м) предпочтение отдается тонкостенному металлическому профилю, который крепят при помощи электродуговой сварки или болтов. Хотя нельзя, конечно, сказать, что деревянные стропильные системы утратили свою актуальность, учитывая их легкий вес и простоту соединения конструкций.

Если возводить мансардную крышу самому, то на этом этапе станет уже ясно сколько стоит построить данную крышу для вас.

Монтаж мауэрлата – опоры всей конструкции крыши

Говорить о том, как построить мансардную крышу, и не отметить особую важность установки и монтажа мауэрлата было бы ошибочно. Это, пожалуй, самая ответственная операция, учитывая роль мауэрлата в конструкции крыши – это несущий элемент всей кровли, и именно к нему монтируется стропильная система.

Конструктивно мауэрлат – деревянная балка, которая жестко прикреплена к стене с помощью шпилек. Конечно, это не единственный способ крепления, но он считается самым популярным, благодаря простоте и надежности.

Крепежные шпильки по диаметру не должны превышать 10 мм. Их монтируют в несущую стену в четко просчитанных местах с учетом расположения стропильных ферм – ровно посередине.

В случае двухскатной крыши мауэрлат устанавливают на сторонах наклона скатов, а четырехскатной – по периметру здания.

Опорный брус обрабатывают защитными антисептическими составами и укладывают под него в два слоя гидроизолиоующий материал.

Сборка стропильных конструкций и установка

Сегодня строительный рынок предлагает уже готовые к использованию стропильные системы, которые были собраны в производственных условиях. Это, несомненно, очень положительно сказывается на процессе возведения кровли. Стропильные конструкции сначала собирают на земле, после чего подымают и крепят к мауэрлату при помощи саморезов, металлических кронштейнов или скоб. Установив вначале первую и последнюю стропильную систему, получают ориентир, который позволяет с высокой точностью выполнить монтаж остальных стропильных ферм.

Для усиления несущей конструкции используются дополнительные элементы типа стойки и затяжки. Горизонтальные затяжки рекомендуется устанавливать на высоте, которая хотя бы на 10 см выше предполагаемой высоты мансарды – это необходимо для крепления подвесного потолка. Дополнительные стойки, которые устанавливают под каждым стропилом, используют для каркаса боковых стен мансарды, поэтому их располагают в одну линию.

Установка обрешетки, опоры для кровельного материала

С наружной стороны на стропильную конструкцию устанавливают обрешетку из тонких досок. Кроме того, что на ней будет крепиться кровельный материал, обрешетка придает всей конструкции дополнительную жесткость. К стропильной системе обрешетку крепят при помощи саморезов или специальных гвоздей. Какой будет тип самой обрешетки зависит от выбранного кровельного материала. Мягкая кровля требует сплошной обрешетки с минимальными зазорами, а для жестких кровельных материалов допускается разреженная обрешетка с шириной шага соответствующей ширине доски.

Утепление и заключительное оформление мансарды

Чтобы создать в мансарде комфортный климат необходимо ее должным образом утеплить, так как основным источником потери тепла является подкровельное пространство. Эффективного утепления добиваются с помощью кровельного пирога, состоящего из определенного количества слоев: паро-, гидро-, теплоизоляции. Именно от его качества зависит насколько герметичной окажется кровля, а значит, и сохранность потолков и гипсокартонных перегородок мансардного этажа.

Утепление мансардной крыши лишь на первый взгляд может показаться сложным – главное здесь точно знать, какие материалы нужны и как их установить.

Поскольку пространство между стропилами после теплоизоляционных работ будет заполнено утеплителем перед их началом проводят тщательную обработку деревянных элементов антисептиком .

Как построить мансардную крышу своими руками?

Превращение пустынных серых чердаков в обжитые помещения стало очень популярным сегодня. А все потому, что обустройство мансардного этажа — прекрасный способ увеличения жилой площади. А красивые скаты крыш позволяют сделать дом необычным, оригинальным. И даже если мансарда не была изначально заложена в план дома, ее можно пристроить.

О том, как соорудить мансардную крышу своими руками, сделать правильно расчеты, чтобы помещение под ней было не только уютным, но и безопасным — в нашей статье.

Мансардные крыши: виды

Различают несколько разновидностей кровельных систем, которые отличаются формой, количеством скатов.

Односкатная система

Это самая простая конструкция, но при строительстве мансарды она используется редко, поскольку не позволяет обустроить под ней большое помещение. Односкатная крыша мансардного типа надежна и устойчива, но характеризуется отсутствием вертикальных стен, низким наклонным потолком.

Простая односкатная мансардная крыша, фото

Двухскатная система

Данный тип кровли наиболее часто применяют при строительстве мансард. Состоит он из двух разнонаправленных скатов. Устройство мансардной крыши с двумя скатами позволяет получить полноценные высокие стены, что немаловажно для оформления помещения, его меблировки. Такая система весьма надежна и проста в монтаже.

Классическая двухскатная крыша дома с мансардой, фото

Ломаная конструкция

Это усложненная разновидность крыши двускатной. Дизайн такой кровли более интересный, позволяет создать большое чердачное пространство, а также придать дому необычную форму. Преимущество крыши с ломаным контуром — значительное сокращение расходов на приобретение материалов. Недостатком данного варианта является то, что соединение элементов стропильных систем очень сложное.

Ломаная мансардная крыша своими руками

Вальмовая система

Довольно таки просторное чердачное пространство можно получить при сооружении вальмы, или полувальмы. Это четырехскатная мансардная крыша с торцевыми скатами треугольной формы.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]в каждом из фронтонов можно дополнительно установить окна.[/su_highlight]

Проекты красивых загородных домов с вальмовой и полувальмовой крышей

Коническая крыша

Красивую форму дому придаст кровля конической или пирамидальной формы. Она создает достаточно простора внутри, но требует тщательного проектирования и навыков в строительстве. Остроугольная конструкция мансардной крыши проста в монтаже, дом становится похожим на настоящий замок, но при этом повышаются расходы на приобретение строительных материалов.

Особняк сложной архитектурной формы с несколькими коническими навесами

Иногда проект дома может предполагать фасад несимметричной формы, когда один скат короче другого — такая крыша называется полумансардной.

Строение полумансардного типа

Технология проведения работ по строительству мансардной крыши:

Как правильно построить мансардную крышу? — этот вопрос волнует многих начинающих строителей. Перед тем, как построить мансардную крышу, следует определиться с назначением чердачного помещения. На маленькой узкой мансарде можно обустроить спальню, кабинет, детскую. Большое помещение пригодится в качестве гостиной.

Составление плана

Если чердак является частью сооружаемого дома, то проект мансардной крыши уже изначально входит в план дома. Если же помещение не планировалось ранее, то на начальном этапе необходимо спроектировать крышу чердака.

Сначала делаются замеры коробки дома и составляют чертеж конструкции. При наличии старой кровли — снимают размер от конька до перекрытия.

Составления чертежа перед тем, как сделать мансардную крышу, позволит визуализировать будущую конструкцию, ее составляющие элементы, и произвести расчет ее площади.

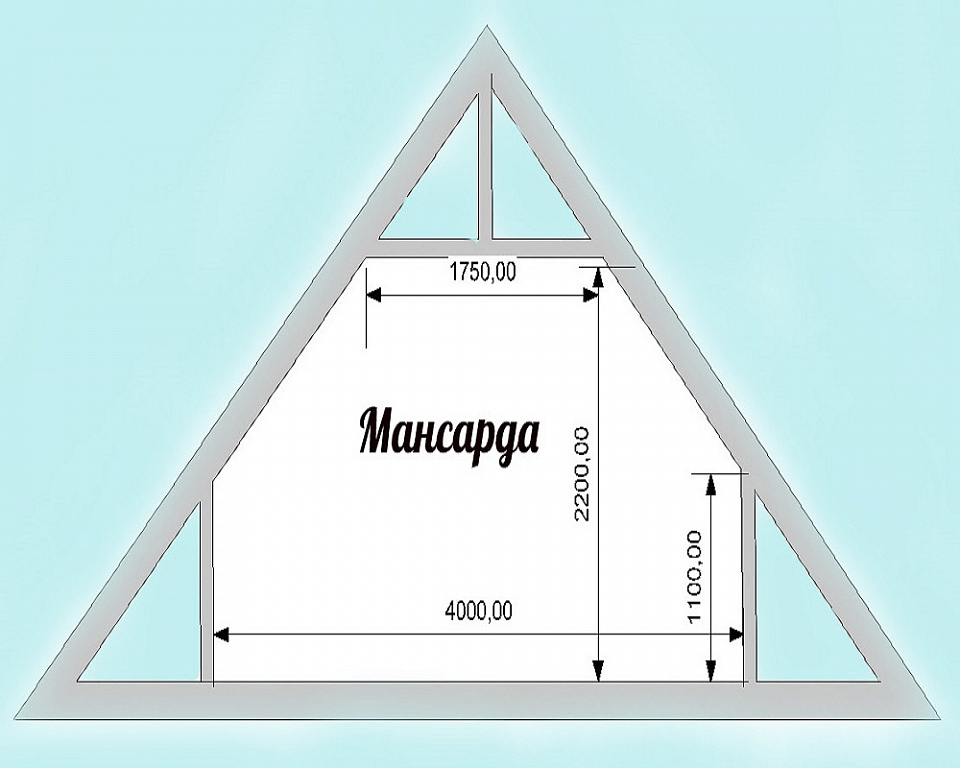

Расчет размеров и высоты стен мансарды

От высоты мансардного этажа зависит полезная площадь помещения. Исходя из этого, данное пространство можно разделить на несколько видов:

полноценный чердачный этаж, с высотой вертикальных стен более чем 1,5м;
одно- или двухуровневое помещение, высота стен которого колеблется от 0,8м до 1,5м;
полумансардное помещение, в котором вертикальные стены либо полностью отсутствуют, либо имеют небольшую высоту — до 0,8м.

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#D9F0F9″]если расстояние от пола помещения до самой высокой точки свыше 2,5м, то данное сооружение считается мансардой, если же меньше — это чердак. [/su_highlight]

Разработка проекта крыши мансарда своими руками — сложная задача, требующая теоретических знаний и практических навыков проектирования и возведения жилых зданий. Допущение ошибки в расчетах может стать причиной появления трещин или даже обрушения дома.

Формула для расчета площади чердачного помещения дает возможность определить тип и материалы для монтажа несущей системы, а также рассчитать площадь готовой мансарды. Если данное пространство планируется использовать как жилое, то без вычисления площади крыши не обойтись.

[su_label type=»important»]Внимание:[/su_label] [su_highlight background=»#F7D1CD»]в расчет входит и полезная и глухая площадь. Полезная площадь заканчивается на отметке 90 см — расстояние от изгиба потолка до пола. Пространство, где этот показатель ниже, считается глухой зоной.[/su_highlight]

Как сделать расчет мансардной крыши, спланировать и рассчитать чердачное помещение? Для того чтобы сделать расчет площади мансардной крыши самостоятельно, необходимо разделить пространство схематически на простые геометрические фигуры — прямоугольники, квадраты, трапеции, а затем вычислить площади этих фигур по специальным формулам.

Схемы и формулы расчета площади разных фигур

Для определения общей площади крыши требуется сложить сумы площадей всех фигур, из которых она состоит.

Для расчета площади скатов необходимо указать угол их уклона (от 11 до 70 градусов) и высоту конька.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]оптимальным вариантом считается уклоном конструкции до 45 градусов, если он будет выше — это значительно увеличит расход материалов и давление ветра.[/su_highlight]

Для расчета площади поверхности односкатной крыши необходимо умножить значения ширины и длины здания на размеры предполагаемых свесов: Sabcd= Lcd*Lbd.

При расчете площади двускатной кровли, данный показатель следует умножить на два. Аналогично рассчитывается площадь сложных скатных крыш.

Схема для расчета площади кровли

Пример расчета двускатной крыши

Продемонстрируем расчет на примере: если мы имеем дом размером 9*7 м, длина стропила = 3,8 м, свес имеет длину — 0,6 м, свес на фронтоне — 0,6 м.

Затем вычисляем площадь одного ската крыши по формуле: (9 + 0,6 + 0,6) * (3,8 + 0,6) = 44,8 м².

Рассчитываем общую площадь крыши: S = 44,8 * 2 = 89,6 м² .

[su_label type=»important»]Учтите:[/su_label] [su_highlight background=»#F7D1CD»]данная формула учитывает сплошную поверхность, без мансардных окон, дымохода, вентиляционных каналов. При проектировании сложной конструкции — лучше доверить расчеты профессионалам, которые выполнят их при помощи специальных программ.[/su_highlight]

Фактор кровельного покрытия

Правильно подобрать кровельные материалы также можно при помощи простого просчета, учитывая основание стропил, а также угол их наклона. Характеристики кровельных материалов влияют на надежность и долговечность скатной конструкции. Также от них зависит и то, каким способом будет выполняться обрешетка: сплошным, разреженным и смешанным.

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#D9F0F9″]черепица и шифер укладываются на разреженную обрешетку, а ондулин — на сплошную. [/su_highlight]

При выборе кровельных материалов и утеплителей следует учитывать климатические условия региона проживания, наличие сильных ветров, температурный режим. При утеплении мансардной крыши уделяется особое внимание фронтонам, скатам и чердачным перекрытиям.

Поскольку монтаж кровельных материалов производится внахлест, то площадь крыши и кровельного материала будут отличаться.

При кровле крыши шифером используется следующая формула: S= (2*A+B) * (2*A+C)/cos 30
где S — общая площадь,
В и С — длина и ширина дома,
А — ширина свеса,

30 — угол наклона стропил. Если длина дома 9м, ширина 7м, ширина свеса 0,60м, косинус угла в 30 градусов равен 0,87, то общая площадь крыши составит 96,14 м².

По данной формуле также можно сделать расчет мягкой кровли.

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]поскольку в ходе работы возникают различные нюансы, то для простых конструкций специалисты рекомендуют делать запас материала в 10-15%, а для сложных — в 20%. [/su_highlight]

На расход материала также влияет угол наклона стропил, величина нахлеста. Чем угол наклона больше, тем нахлест кровельного материала будет меньшим.

Таблица коэффициентов уклона кровли и нахлеста (к)

Расчет высоты крыши

После того, как определен наклон конструкции, переходят к расчету высоты конька.

Рассмотрим формулу расчета для двускатной крыши: a=b*tg угла наклона.
где b — равно половине ширины дома
tg — тангенс угла наклона можно найти в специальной таблице.

Пример:

Дано: дом 7х9 м, угол наклона кровли — 40 градусов.

Ширину дома, равную 7, делим на 2, следовательно, катет b=3,5. Тангенс 30 градусов = 0,57.

Решение задачи: катет a=3,5*0,57=1,99 м.

Ответ: оптимальная высота конька = 1,99 м.

Схема мансардной крыши с двумя скатами

Монтажные работы

Когда сделаны все расчеты, перед монтажом мансардной крыши проводится удаление старой кровельной системы и проверка стойкости фундамента и стен дома. Также на данном этапе необходимо проложить гидроизоляцию постройки.

Строительство мансардной крыши начинается с установки мауэрлата. Монтаж мауэрлата на двухскатной крыше производится с двух сторон дома, в местах наклона стропил, на четырехскатной — по всему периметру здания.

Крепление бруса к стене обеспечивается монолитной заливкой раствором, а также шпильками. Для этого в мауэрлатных брусьях делаются отверстия соответствующего размера. После монтажа брусьев устанавливают шайбы на шпильки и завинчивают гайки.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]в кирпичном доме крепления мауэрлата можно проводить прямо в кладку в процессе строительства стен.[/su_highlight]

Установка мауэрлата — мансарда, двухскатная крыша

Следующий этап — установка новой стропильной системы, согласно проекту.

Можно использовать стропильные фермы, которые облегчат сборку всей системы. В таком случае, сначала необходимо сделать пробный образец.

Установка стропильных ферм в доме из бруса

[su_label type=»info»]Учтите:[/su_label] [su_highlight background=»#D9F0F9″]если на мансарде планируется постройка балкона или монтаж окон, то необходимо предусмотреть для них проемы в стропильной системе.[/su_highlight]

После установки стропил с внутренней стороны крыши прокладывают пароизоляцию. Для утепления чердака производится укладка минваты, которую закладывают между стропилами.

Изоляция и утепление поверхностей

Далее приступают к сооружению обрешетки, поверх которой настилают гидроизоляцию для защиты помещения от влаги.

Пирог утепления и изоляции помещения под крышей

Завершающий этап — монтаж кровельного покрытия. Это может быть шифер, черепица, металлочерепица, ондулин. Если предусмотрено — устанавливаются окна.

Монтаж кровельного покрытия

О том, как расширить мансардную крышу своими руками — видео: [su_youtube url=»https://www.youtube.com/watch?v=LdoiMXPXU0g»]

Итог

Возведение мансардной крыши своими руками — важный этап на пути создания дополнительного помещения в доме. Данное мероприятие требует определенных знаний: как рассчитать площадь мансарды, высоту стен, соорудить стропильную систему, провести утепление и изоляцию помещения. Правильно сооруженный каркас мансардной крыши — залог надежного, безопасного и долговечного дома.

Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.
Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.
Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.
Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
Коньковый прогон. Внешняя часть всей конструкции крыши;
Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать. При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Мансардная крыша своими руками — руководство по возведению

Современная мансардная крыша – это отличная возможность без лишних хлопот значительно расширить жилую площадь вашего дома. Но, если привлекать к работе строителей, то это может влететь в копеечку. Вполне понятно, что каждый из нас задумывался над вопросом, можно ли все сделать самостоятельно без наличия опыта. Уверяем, мансардная крыша своими руками – это более чем реально. Предлагаем вам исчерпывающую инструкцию.

Что следует учитывать при строительстве

В настоящее время лучший вариант – ломаная мансарда. Она довольно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

Строительство мансардной крыши потребует от вас учета множества факторов перед началом строительства дома. Перечислим основные.

Видео про мансардную крышу дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашей мансарде. Но далеко не всегда нужно стремиться к максимально пологому размещению. Перечислим некоторые особенности выбора:

Если ваш дом находится на территории с умеренным климатом, где зачастую ветреная погода, а снег – редкость, то можете смело делать крышу с малым наклоном;
В случае, если снегопады и ливни – частое явления для вашей местности, от пологой крыши следует отказаться;
Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Мансарда представляет из себя такое жилое помещение, как и остальные комнаты в вашем доме;
Лучшие материалы для кровли – черепица или шифер. Многие по ошибке ставят металлическое покрытие, но с приходом холодов сталкиваются с проблемами теплосбережения на мансарде. Обратите внимание, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов. В целях лучшей сохранности рекомендуется обрабатывать все такие поверхности противогрибковым раствором;
Наружная лестница для мансарды значительно сэкономит пространство в доме. Внутренняя лестница – вариант куда более удобный, но и места занимает немало. Отлично, если вы позаботитесь об установке потолочной лестницы. Места она практически не занимает. Как альтернативу можно установить винтовую лестницу, но ее удобство часто поддается сомнению.

Наружная лестница для мансарды значительно сэкономит пространство в доме

Как построить мансарду – пошаговая инструкция

Для начала вам понадобятся деревянные балки 10х10 см в сечении. Накладываются они поверх гидроизоляции. Лучший материал для нее – рубероид или толь, который продается в рулонах. Работать с ними вполне удобно и каких-либо дополнительных навыков вам не понадобится. Если перекрытие у вас сделано также из дерева, то дополнительный брус под основные балки укладывать нет необходимости.
Следующий шаг – установка стоек на балки. Вам подойдет все тот же брус с сечением 10х10 см. Эти стойки – своеобразный скелет стен вашей мансарды. Чтобы они полностью выполняли свои функции, ставить их необходимо не далее, чем два метра друг от друга. Следите, чтобы каждая из них стояла идеально ровно. Каждую рекомендуем сверять с уровнем и при необходимости подпиливать в нужных местах. Когда стойки установлены, их необходимо обшить с обеих сторон. Для внутренней стороны отличный вариант – гипсокартон или обычная фанера, для внешней – горбыль. Важно не забыть на данном этапе уложить утеплитель между стойками. Каждая стойка отдельно закрепляется шипами и скобами. Чтобы при этом они не наклонились, рекомендуем временными раскосами их как следует зафиксировать.
Далее укладывайте верхний брус. Его сечение должно быть таким же, как и в предыдущих пунктах. Закреплять его можно так, как вам будет удобно. Но позаботьтесь, чтобы балки держались крепко и прочно.

Каждая стойка отдельно закрепляется шипами и скобами

Теперь вам нужно установить мауэрлат. Это своего рода опора для подстропильной ноги, которая расположена в нижней части конструкции. Для мауэрлата вам понадобится брус с сечением 40х40 см или доска с такой же толщиной. Благодаря мауэрлату будет обеспечена высокая прочность крепления стропил крыши к стенам. Он позволяет перенаправить вес крыши непосредственно на стены. Более 40 см сечение брать необязательно. Все равно мауэрлат лежит прямо на стене и нагрузка на него относительно небольшая. Только не забудьте положить под него гидроизоляцию, иначе со временем он начнет гнить.
Качественно закрепленный мауэрлат защищает вашу крышу от воздействия ветра, снежной массы зимой и прочих нагрузок. Поэтому позаботьтесь о том, чтобы он был закреплен тщательно. Для этого можно использовать проволоку диаметром до 5 мм. Лучше всего выбрать отожженную проволоку, которая как раз предназначена для обвязки. Для того, чтобы стены были более прочными, проволока вмуровывается прямо в них.
Теперь вам нужно установить стропильные ноги. Произведите разметку на стропильной раме и мауэрлате в местах, где стропила будут устанавливаться. Обычно шаг составляет 1-1,2 м. Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см. Выбирайте только идеально ровные доски. Лучше переплатить за них немного денег, но быть уверенными, чтожилая мансарда своими руками не станет для вас причиной обвала крыши мансарды.

Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см

Стропильные ноги должны опираться на коньковую балку. Если ваша мансарда имеет большую площадь, то и вес ее крыши будет большим. Поэтому балка является обязательным элементом конструкции. Она не нужна только в том случае, если длинна стропила меньше восьми метров. В данном случае можно обойтись обычными растяжками.
Установка кобылок. Ее производите по той же схеме, что и стропила. Чтобы упростить процесс, начните с двух крайних, натяните между ними шпагат и равняйтесь по нему при установке следующих.
Теперь к кобылкам необходимо прибить доску подола. Она станет препятствием для ветра и практически любых осадков.
Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна. Запомните, что их площадь должна занимать не менее 12-13% от площади боковых стен. Там, где вы решите ставить окна, нужно укрепить стропила. Для этого установите поперечные брусы. Они возьмут на себя роль нижней и верхней части проема, куда будет устанавливаться и крепиться оконная рама.

Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна

Костяк крыши готов. Работаем дальше

Когда предыдущие десять пунктов выполнены, вам нужно тщательно перепроверить все, что сделано. Уже на данном этапе вы будете понимать, как сделать крышу с мансардой без особых проблем, но перестраховываться нужно всегда. Особенно в том случае, если вы делаете это впервые.

Тщательно пройдитесь уровнем по всем стропилам и балкам, проверьте, действительно ли они плотно и надежно держатся, везде ли есть утеплитель, не нужно ли доработать проблемные участки. Будет лучше, если вы попросите кого-то из более опытных строителей, оценить наметанным глазом, действительно ли все сделано так, как нужно. Запомните, что крыша в вашем доме должна быть безопасной и крепкой. Но если все нормально и конструкция держится надежно, можно приступать к дальнейшей работе:

Вы уже создали скелет крыши. Теперь вам нужно прибить рейки обрешетки к стропилам. Шаг зависит от того, какой кровельный материал вы выберете для своей крыши.
Когда обрешетка установлена, на нее нужно установить гидробарьер. В большинстве случаев лучше всего для этого подходит обычная полиэтиленовая пленка. Она недорого стоит, качественно защищает мансарду от попадания влаги внутрь и легко крепится при помощи строительных скоб. Главное, что нужно помнить, — слои пленки нужно укладывать снизу вверх с нахлестом слоев друг на друга.
Поверх пленки необходимо положить теплоизоляционный слой. Один из лучших материалов, который служит для этих целей, — минеральная вата. Она легкая, отлично держит тепло и при этом полностью безопасна для вашего здоровья, в отличие от многих других теплоизоляционный материалов. К тому же, она эффективно препятствует распространению грызунов в вашем доме.

Поверх пленки необходимо положить теплоизоляционный слой

Когда дойдете до кровли, действуйте по той же схеме, что и в случае с полиэтиленовой пленкой. Кровельный шар также ложится снизу вверх, а элементы накладываются друг на друга. Следите, чтобы на тех местах, где находится излом крыши, верхний шар кровли выступал над нижним. Это очень важно. В противном случае при малейшем дожде ваша крыша будет протекать, а конструкция постепенно подгниет.
Установка конька должна происходить таким образом, чтобы его конструкция полностью исключала возможность попадания осадков под кровлю вашей крыши.

Завершение монтажа

Основная часть работы подошла к концу. Рекомендуется делать мансардные крыши многослойными, чтобы они обеспечивали лучшую тепло-, шумо- и гидроизоляцию всей мансарды. Не забывайте также, что мансарда должна «дышать». Современные окна и двери являются неотъемлемым элементом любой такой крыши.

Если вы до конца не определились с установкой лестницы, то для начала лучше установить внешнюю. Так будет дешевле и проще. В любом случае, если вы почувствуете, что такой вариант вам не подходит, сделать лестницу внутри помещения можно будет когда угодно, пожертвовав пространством в доме.

Видео про двухскатную крышу

Далее вам останутся только облицовочные работы, которые, по сути, никаких сложностей не представляют для всякого, кто хоть раз делал ремонт в доме.

Теперь вы знаете, как построить мансардную крышу по всем правилам и не прибегать к помощи дорогой бригады строителей. Запаситесь терпением, подберите качественные материалы и инструмент, а далее действуйте по нашей инструкции. Удачи!

Оцените статью:

[Голосов: 0 Среднее: 0]

Как построить мансардную крышу своими руками

Времена чердаков, заваленных хламом, проходят. Потому что люди начинают ценить каждый миллиметр жилой площади. И потому что хлама становится все меньше, жилья не хватает, а площади не растут. Поэтому на отвоеванных у хлама квадратных метрах селятся люди, причем живут там ничем не хуже, чем обычных комнатах. Конечно, мы имеем в виду мансардные крыши — прекрасный способ рационально распределить жилую площадь в частном доме.

Содержание:

Дома с мансардными крышами
Расчет и чертежи мансардной крыши
Материалы для мансарды
Материалы для утепления мансарды
Типичные схемы мансардной кровли

Дома с мансардными крышами

Крыша мансардного типа — отличный способ решить квартирный вопрос для разрастающегося семейства, а рачительные застройщики думают о том, как построить мансардную крышу своими руками еще на этапе планирования постройки. Если обратить внимание на дома с мансардами, то по ним практически можно сверять, насколько выросла строительная индустрия за последних несколько десятков лет. Особенности конструкции жилой мансардной крыши таковы, что без применения современных утеплительных и легких отделочных материалов такое строительство не имело бы никакого смысла.

Если рассматривать мансардные крыши, как добавка к уже давно существующим зданиям, то выгоднее расширения жилой площади просто трудно представить. Грубо говоря, на готовом фундаменте, причем теплом и вентилируемом, коим является весь жилой дом, сравнительно малыми средствами строится равная по площади жилому дома квартира со всей инфраструктурой и коммуникациями, которых не нужно ниоткуда прокладывать. Все уже заведено в дом. Теперь главное — план, чертеж и проект.

Расчет и чертежи мансардной крыши

Материал, инструмент, немного опыта и пара толковых помощников. Это все, что необходимо, чтобы построить качественный мансардный этаж. Да еще только план. Без чертежа-проекта ни одна серьезная работа не делается. Пожалуй, самое главное, на что стоит обратить внимание при проектировке мансардного этажа — угол наклона крыши. Потому что от конструкции стропильной системы напрямую зависит то, насколько удобной для проживания будет площадь под крышей. В то же время, угол наклона кровли не должен противоречить требованиям, которые выставляет климат и строительные нормы.

Отличие от чердака здесь в том, что в стропильной конструкции помещается и звукоизоляция, и утеплитель, и отделка. Причем все это хозяйство должно быть минимальным по весу и максимально эффективным. Да и цена не должна сильно кусаться, поэтому присмотримся к материалам, которые пригодятся при постройке мансардного этажа.

Материалы для мансарды

Легкость. Это основное требование ко всем материалам, которые будут использоваться при постройке мансардного этажа. Утеплители, окна, простенки — все должно быть максимально облегчено, но при этом сохранять свои функции. Дело в том, что конструкция основного здания по нагрузке едва ли была разработана с учетом мансардного этажа. Фундамент, балки перекрытия и несущие стены явно не ожидают повышенной нагрузки, хотя все всегда строится с определенным запасом, лучше не рисковать.

В этом случае недопустимо применение камня, кирпича, по крайней мере тяжелых марок, бетона и железобетона. Применяется в основном дерево и облегченные утеплительные и облицовочные материалы. Возможно использование тонкостенного металлического профиля с цинковым покрытием. Его можно гнуть, он хорошо поддается формировке и сохраняет при этом достаточную жесткость и прочность.

Материалы для утепления мансарды

Мансардный этаж — наиболее зависимое от природных влияний помещение в доме. При проектировании стропильной системы для мансарды нужно учитывать, что между балками будет укладываться утеплитель, а основной претендент для этого — минеральные тепло- звукоизоляторы, коих есть масса. При этом материал не должен быть слишком толстым, иначе он заберет полезный объем помещения. Следовательно, стоит выбирать утеплители с высокой плотностью и малой толщиной.

Утепление экструдированным пенополистиролом — не самый идеальный вариант для жилого этажа. Об экологичности тоже забывать не стоит, поэтому нужно смотреть в каталоги с минеральными ватами. При этом сложно будет обойтись без паро-гидроизоляции. Вентиляция кровельного пирога — святое дело и ее нужно предусмотреть обязательно. А это влечет за собой сдачу еще нескольких сантиметров объема в пользу естественной вентиляции кровли, иначе проблем с конденсатом и всеми вытекающими последствиями не избежать.

Типичные схемы мансардной кровли

Невозможно точно определить углы наклона мансардной кровли до тех пор, пока не будут известны условия, как климатические, так и физические параметры здания. Однако, есть некоторые общие рекомендации, на которые опираются при планировке и выборе схемы для мансарды. Если это двускатная ломаная кровля, то углы могут быть от 60 до 70 градусов для нижнего ската, верхний скат может иметь более широкий диапазон — от 15 до 30 градусов. Вот три основных схемы для мансардной крыши.

В этой схеме применены схватки для треугольников, которые расположены вдоль стен.Этот тип мансардной крыши характеризуется увеличенным карнизным свесом.

А здесь в верхней части применена заниженная стропильная схема, роль опоры для верхних стоек играет нижняя схватка.

Таким образом, устройство мансарды своими руками вполне возможно. В принципе такую конструкцию может потянуть любой хозяин, который дружит с инструментом и немножко с инженерными вычислениями. Воплощайте свои мечты сами, ни на кого не надейтесь, и тогда ваш дом станет самым уютным и самым удобным в мире. Удачной работы!

Читайте также Интерьеры мансардных этажей – фото, Софит – подшивка крыши, Фронтоны домов – фото, Крыши домов из металлочерепицы: фото

Как сделать конструкцию мансардной крыши деревянного дома своими руками: Обзор +Видео

Множество людей мужского пола, обретая семью, рано или поздно задумываются о приобретении своего жилья. Кто-то берёт квартиру в ипотеку, а кто-то копит деньги на строительство дома. Но накопить на большой дом удается не многим и альтернативой будет строительство дома с мансардой.

[contents]

Что представляет собой мансардная крыша

Мансарду можно построить из пеноблока или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Мансардная крыша, по сути, является чердаком, но облагороженным.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.

Вы можете для строительства дома с мансардой взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь крышу, чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из пеноблока или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из пеноблока будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительства мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы:

Керамическую плитку;
Битумную черепицу;
Профилированный оцинкованный лист;
Металлический прямой шифер;
Асбестоцементный волновой шифер и другие материалы, подходящие для перекрытия крыши.
Доска, которая покрывает остов из стропил, называется обрешёткой.
Верхние детали конструкции стропил называют коньковым прогоном.
Стропилами называют наклонные рёбра жёсткости, костяк, который формирует форму мансарды.
Мауэрлат – это деревянные балки, соединяющие креплениями мансарду со стенами по всей площади строения.
Специальные балки, связывающие стропильную систему с вертикальными стойками и продольными балками, называют диагональными связями.
Внутренние опоры – балки которые служат опорой стропильной конструкции.
Изоляция

Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата.

При строительстве мансарды на каменной коробке нужно подумать о закреплении мауэрлата шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться лазерным уровнем или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап

Устанавливаем, выравниваем по отвесу вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.

Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно плану и фиксируем к вертикальным опорам.

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.

Пятый этап (фронтоны и обрешетка)

Зашиваем фронтоны, оставляя место для окон, прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и гидроизоляции, вы их сможете приобрести в любом строительном магазине.

Окончательный этап

Окончательным этапом строительства мансардной крыши является накрывание крыши кровельным материалом.

После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке мансарды, но об этом не в этой статье.

мансардная крыша; Как построить, преимущества и недостатки

Мансардная крыша иначе известна как французская конструкция крыши. Этот стиль крыши или бордюрной крыши включает четырехстороннюю шатровую крышу с двумя отчетливыми наклонами.

Более крутой угол можно найти с одной стороны, а окно создает дополнительный этаж в доме, называемый чердаком.

Некоторые из первых образцов крыши этого стиля принадлежат французскому дизайнеру Пьеру Леско.

Крыша этого типа использовалась в частях Лувра, построенных около 1550 года. Крыша стала более популярной позже, в 17 веке.

1. Что такое мансардная крыша?

Мансарда — это чердак или пространство внутри конструкции крыши, а не просто форма крыши. Благодаря своему дизайну, максимально близкому к природе этого чердачного помещения, мансардная крыша очень эффективна с точки зрения управления пространством, а ее формат связан с дизайном зеленой крыши.

Хотя это не тот стиль, который обычно можно встретить во многих современных домах, он часто входит в обрамление деталей конструкции во французском стиле, из-за чего люди выбирают этот стиль, чтобы подражать этому образу прошлого.

При расширении дома люди слишком часто используют этот дизайн, потому что он приобретает все большую популярность в современном дизайне.

Установка этих крыш может стать отличным дополнением к вашему ремонту. Мансардные кровельные конструкции все еще являются древним сооружением, но эти крыши и их конструктивные детали идеально подходят для того, чтобы получить больше от вашего дома.

2. Урок истории на мансардных крышах

Хотя создание мансардной крыши приписывают Франсуа Мансарту (1598–1666), он не был первым, кто использовал этот стиль.

Этой чести должен был обладать Пьер Леско (1510–1578), который использовал этот стиль кровли на части Лувра в 1550 году.

Однако только в начале 17 века мансардная крыша стала популярной.

Франсуа Мансар, опытный архитектор периода французского барокко, начал применять этот стиль крыши в зданиях, которые он спроектировал для своих клиентов.

Таким образом, эту кровельную архитектуру в его честь окрестили мансардной крышей.

Интересно, что в Европе «мансарда» может также относиться к чердачным помещениям, а не только к конструкции крыши. Популярность мансардной крыши во Франции росла и стала еще более модной во время правления Наполеона III (1852–1870).

За это время стиль мансардной крыши распространился по всему миру и был принят в различных зданиях США, Канады и многих других западных стран.

Мансардная крыша не так часто использовалась в традиционных домах, хотя она использовалась во многих многоэтажных жилых домах, особенно в конце 1960-х и 1970-х годах.

Позднее многие небольшие коммерческие здания также приняли крышу в мансардном стиле. Однако, в отличие от традиционной мансардной крыши, у этих крыш был плоский верх.

3. Фрагмент мансардной крыши

Деталь мансардной крыши

Мансарда особенно хорошо подходит для ремонтных работ в домах со скатной крышей, поскольку верхний этаж можно увеличить без увеличения высоты конструкции.

Низкий наклон линии мансардной крыши вниз визуально уменьшает масштаб здания и помогает избавиться от квадратного вида.

Этот метод часто используется в крупных коммерческих проектах, особенно вблизи жилых кварталов. Это также распространенное решение проблемы предотвращения однообразия на каркасных многоквартирных домах с плоской крышей.

При правильном использовании мансардная крыша может усилить конструкцию без значительного увеличения затрат на строительство. Поднятая выше уровня сборной крыши мансарда может экранировать проемы кровли или механическое оборудование.

Разнообразие мансардных крыш практически безгранично.Это одна из наиболее широко используемых (и неправильно используемых) конструкций крыши, ее пропорции и масштаб очень важны, и следует проявлять осторожность, чтобы избежать слишком узкой или слишком широкой линии мансардной крыши.

Двумя наиболее широко используемыми кровельными материалами на мансардной крыше являются кедровая черепица и черепица Certi.

Кедровые встряски с их более тяжелой текстурой и твердым внешним видом, возможно, чаще используются для мансард, хотя также используется черепица, особенно когда требуется более светлый масштаб.

Легкий вес и простота использования вибраций и черепицы Certi-label в значительной степени способствуют экономичному строительству. Детали конструкции типовых мансардных крыш показаны на Рисунке 6.

Верх мансардной крыши — Накладка

Эта деталь показывает состояние, при котором верх мансарды встречается с защитным покрытием. Верхний край сковороды отгибается до высоты стоячего или реечного шва, затем загибается на 3/4 дюйма. Колпачок зацепляется за этот край, образуя каплю.
