Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление.

Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м) 1000
Песок (уровень грунтовых вод выше 5 м) 500
Чернозем 200
Влажная супесь 150
Глина полутвердая или меловой слой
60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

  • Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
  • Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
  • Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

  • Перфоратор. Пригодится для проделывания отверстия в стене.
  • Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
  • Гаечные ключи.
  • Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм2 или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
  • Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
  • Болт М8 или М10.
  • Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh.

ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

Как сделать заземление на даче

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.

п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

  • Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
  • Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
  • Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
  • Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
  • Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Цены на защитную автоматику

Защитная автоматика

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунтаудельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)1000
Песок (при уровне грунтовых вод выше 5 м)500
Плодородная почва (чернозем)200
Влажная супесь150
Полутвердый или лесовидный суглинок100
Меловой слой или полутвердая глина60
Графитовыен сланцы, глинистый мергель50
Суглинок пластичный30
Пластичная глина или торф20
Подземные водоносные слоиот 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

Возможные схемы заземления в частном доме
  • Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

  • Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
  • На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
  • Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

  • Итак, первоначально на выбранном месте делается разметка.
Котлован и траншея для контура заземления
  • Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.
Можно не рыть котлован, а ограничиться выкапыванием траншей
  • Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.
Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт
  • Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.
Электроды последовательно забиваются в землю на нужную глубину
  • В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.
Электроды с помощью сварки соединяются стальной полосой
  • После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.
Шина приваривается к контуру и проводится до цоколя здания
  • Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
  • Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.
Клеммный переход на провод заземления
  • Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.
В данном случае шина заземления из арматуры заведена внутрь помещения
  • Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.
Бронзовая распределительная пластина для подключения проводов заземления
  • Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.
По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

  • Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.
Комплект штанг для сборки заземляющего электрода
  • Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.
Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту
  • Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.
Нагель — насадка, которая будет передавать ударное усилие от молота
  • В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.
Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Наращивание электрода по мере забивки в грунт

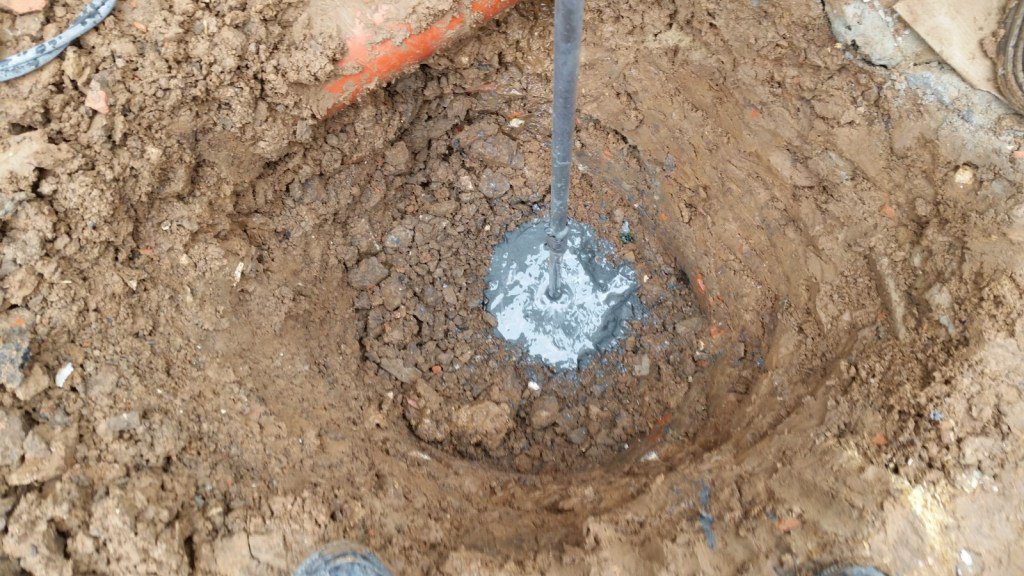

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

Комплектующие для молниезащиты и заземления

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

  • С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.
Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта
  • Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

  • Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
  • Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
  • Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
  • Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

  • Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
  • Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.
Видео: как сделать заземление не даче с помощью модульной штыревой системы

как правильно сделать заземление, основные схемы, устройство контура

Людям, проживающим в собственном частном доме или на даче, нужно обязательно защитить себя от возможности поражения электрическим током. Для этого главную электрическую установку в частном доме нужно соединить с землей (заземлить), при помощи проводника. Даже человек, не знакомый с электричеством, может самостоятельно сделать заземление для своего частного дома. Рассмотрим, как можно сделать его на даче, и его основные схемы.

Чтобы безопасно использовать электричество на даче, нужен правильный заземляющий контур, который объединяет все бытовые электрические приборы.

Зачем необходим заземляющий контур

Заземление для дома, это соединение электрических установок с металлическим контуром, который помещен в грунт. Все дело в том, что электрические приборы в рабочем состоянии не проводят ток, но если происходит нарушение изоляции, то корпус будет находиться под напряжением. Прикосновение к такому устройству для человека может стать очень опасным. Чтобы его не поразил электрический ток, и используется заземляющий контур.

Кроме этого, большую опасность представляют металлические предметы, которые могут находиться рядом с неисправным устройством. Это могут быть: водопроводные трубы, стояки отопления и так далее. Даже при небольшом касании к ним, цепь может замкнуться. В результате смертельно опасный ток пройдет через человеческое тело. Поэтому многие современные электроприборы оснащены специальным кабелем питания, который имеет трех контактную вилку. Соответствующие розетки должны быть установлены в доме.

Заземляющий контур:

  • Защищает от поражения током.
  • Уменьшает уровень высокочастотных магнитных помех, которые излучают бытовые приборы.
  • Обеспечивает безопасную работу электрических устройств, которые работают там, где влажность повышена. Например, стиральные машины, бойлеры и водонагреватели.
  • Уменьшает шумовые помехи.

Благодаря заземлению владелец загородного дома может быть уверенным, что при скачке напряжения в сети имеющаяся в доме бытовая техника не испортится и никто из людей не пострадает.

Основные виды

Схему заземления можно разделить на два вида: рабочее и защитное заземление.

Защитное. Электрическое оборудование соединяется с землей. Это наиболее распространенный и простой вариант защиты от поражения электрическим разрядом.

Рабочее заземление. Его применяют, когда нужно предотвратить повышение напряжения, которое возникает при разрушении изоляции. Например, при попадании в дом молнии.

Какую бытовую технику нужно заземлять

Бойлер. Его заземление является одним из самых важных моментов. Все дело в том, что материал бойлера часто выполнен из нержавеющей стали, а она плохо противостоит воздействию блуждающих токов, которые отводятся заземлением. Этот блуждающий ток может поразить человека, который принимает душ, или при простом касании к бойлеру.

Стиральная машина. Имеет высокую электрическую емкость, которая образуется благодаря влажности в помещении.

Компьютер. Его блок питания устроен таким образом, что рабочая утечка может быть даже больше, чем у стиральной машины.

Электрическая плита. Имеет высокую мощность, и как результат высокую вероятность пробоя.

Принцип действия заземления

Если человек соприкасается с устройством, у которого на поверхности возникло напряжение, ток уходит в землю не через человеческое тело, а через проводник. Это происходит потому, что у человека сопротивление тела составляет один килоОм, а у проводника — четыре Ома. Поэтому ток выберет самый простой и быстрый путь движения от устройства к земле, которая имеет большую электроемкость.

Самый простой пример заземления, это громоотвод (молниеотвод). Это заземление только между землей и небом. Электрический разряд попадает в длинный металлический штырь, и, не затрагивая самого жилого строения, уходит в землю. В общую схему заземления громоотвод тоже входит.

Как сделать заземление на даче своими руками

Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.

Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.

Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди.

Схема контура заземления своими руками

Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.

Как сделать заземление частного дома своими руками? Для этого необходимы:

  • Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
  • Металлическая платина размерами 40 х 4 миллиметров .

На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.

По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.

Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.

Проверка заземления

Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.

Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.

Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.

Еще один способ заземления для дома своими руками

Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления. При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.

Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.

Необходимо отметить, что очень важно использовать во время работы только качественные материалы и обязательно соблюдать технику безопасности во время работы.

Как сделать заземление на даче своими руками

Дачные домики перестали быть садовыми строениями для летнего отдыха, а превратились в полноценное загородное жилище. Мы оборудовали их всеми благами цивилизации. Эти приспособления облегчают жизнь, но являются источниками повышенной опасности. Поэтому не стоит забывать про заземление на даче.

Содержание

Затронем теорию, чтобы понимать, зачем хлопоты с оборудованием заземляющего контура.

Электрический ток течет по проводам и подходит к приборам-потребителям, имеет свойство течь в ту сторону, где наименьшее сопротивление.

Если изоляция электроприбора нарушится, ток будет искать место, где сопротивление самое маленькое, стремится к нулю. Если заземление не оборудовано, слабое место начинает искрить и стрелять молниями. Хорошо, если этот фейерверк прекратит автомат. Если процесс будет тлеющим, слаботочным, предохранители не сработают. При прикосновении к прибору человек получит удар током, что может иметь неутешительные последствия.

Чтобы обезопасить обитателей дома и электрические приборы от пробоя током, его необходимо отвести в место с наименьшим сопротивлением. Таким местом является земля, грунт.

Сопротивление заземляющего контура должно быть намного меньше сопротивления организма человека. Не вдаваясь в дебри подробностей, примем, что оно должно быть меньше 4 Ом. В некоторых источниках можно найти другие цифры: 0,5 Ом, 30 Ом и даже 60 Ом. Более детальную информацию стоит почерпнуть в ПУЭ или обратиться в электроснабжающую организацию. Будем исходить из того, что чем меньше, тем лучше.

Глубина расположения электродов зависит от многих факторов: структура грунта, уровень залегания грунтовых вод и климатические условия.

Важно! Общее правило таково: чем больше грунт насыщен водой, тем на меньшую глубину стоит забивать.

Торф обладает наименьшим удельным сопротивлением – 20 Ом*м, чернозем и глина чуть больше, а вот супесь – уже 150 Ом*м. Песок считается самым опасным –  от 500 до 1000 Ом*м в зависимости от уровня залегания вод.

[include id=»1″ title=»Реклама в тексте»]

Глубина заглубления может быть от 1,5 м до 3 м  и более. Величина зависит от того, насколько близко вода. Если уровень находится в пределах 2,5 м, достаточно заглубить на 1,5 – 2 м.

Расстояние между электродами в контуре может быть от 1,2 м до 3 м.

Количество зависит от сопротивления грунта и может составлять 3 штуки, образуя треугольник. Если такой конструкции оказывается недостаточно, количество можно увеличивать, присоединяя их к существующему контуру.

Расстояние от контура до дома должно быть не слишком велико. Достаточно 3 – 5 м.

Важно! Самым правильным и целесообразным решением будет обратиться в местное отделение энергоуправления. Спросить у обычных электриков, как обустраивается контур заземления в данном конкретном регионе. Какие необходимы характеристики, на какую глубину ставить, как далеко выносить. Тем более что Вам все равно понадобятся их услуги, чтобы проверить сопротивление получившегося контура заземления на вашем участке.

Схема озаземления

Самым распространенным способом обустройства заземляющего контура является треугольник со стальными электродами в вершинах, вбитыми в грунт на глубину от 1,5 до 3 м. Весь контур необходимо располагать ниже глубины промерзания грунта.

Соединять их между собой можно стальными полосами или арматурой, обязательно только сваркой. От одного из электродов необходимо провести стальную полосу до силового шкафа, попросту щитка. Если расстояние от дома слишком велико, от щитка можно провести кабель, который затем закрепить с помощью болта.

Материалы для заземления и их размеры

Что можно использовать в качестве электродов:

  • Стальной уголок 4*4 мм минимум.
  • Круглая сталь (арматура) – 10 – 12 мм2.
  • Стальная труба с толщиной стенки – 3,5 мм.
  • Стальная полоса с площадью минимум 50 мм2, например, 12*4 мм.

Основным критерием при выборе материала служит площадь сечения, она должна быть не менее 1,5 см2, а также удобство забивания в землю. Т.е. это может быть любой острый стальной токопроводящий стержень, хоть двутавр, хоть профильная труба. Главное, заточить конец, чтобы легче входил в грунт. Уголок можно срезать болгаркой наискось, сделав острый клин. Арматура обязательно должна быть гладкой, нерефленной. Иначе контакт электрода с грунтом будет недостаточно прочным. Образуются пустоты, которые будут снижать сопротивление.

Информация для тех, кто не желает использовать подручные материалы, а привык все делать основательно и дорого, есть возможность приобрести готовый комплект. Он представляет собой стальные омедненные электроды по 1 метру длиной, собираемые резьбовым соединением. Это удобно, эффективно и довольно недешево. Но если есть возможность, воспользуйтесь этим вариантом.

В качестве планок можно использовать  стальные полосы 40*4 мм или арматуру 12 – 14 мм. Главным критерием является минимальное сечение в 50 мм2. И не забывайте, соединяем только сваркой.

Определяемся с материалом и конструкцией.  Затем выбираем место, удобное и близкое к распределительному шкафу, оптимальным считается расстояние не более 10 м.

[include id=»2″ title=»Реклама в тексте»]

Приступаем к земляным работам:

Примерно так может выглядеть траншея

  1. Выкапываем траншею в виде равностороннего треугольника. Глубина должны быть не менее 0,8 м, желательно 1 м. Ширины 0,5 м будет достаточно. Дополнительно выкапываем траншею, ведущую к шкафу.
  2. В вершинах  вбиваем электроды, если это позволяет плотность грунта. В противном случае бурим скважины.
  3. Они должны выступать над уровнем грунта, чтобы можно было приварить к ним полосы. Если мы бурили скважины, а не забивали стержни, засыпаем скважину грунтом, перемешанным с солью. Это существенно снизит сопротивление контура. И хоть коррозия в таком случае увеличится, заземление прослужит еще долгие годы.
  4. Привариваем полосы, образуя замкнутый треугольник, одну полосу ведем от электрода к силовому шкафу.
  5. Закрепляем полосу к щиту или проводу заземления болтом не менее 10 мм диаметром. Обязательно привариваем болт к полосе.
  6. Проверяем сопротивление. Для этого понадобится специальный прибор – Омметр. Он достаточно дорогой, покупать его, чтобы сделать один раз в десять лет замеры, а то и раз в жизни, бессмысленно. Поэтому приглашаем человека из энергоуправления или специальную организацию. Они проверят сопротивление и составят соответствующую документацию. Показатель должен быть меньше 4 Ом. Если больше, необходимо увеличить контур, вбив еще электроды и соединив их с уже существующими.
  7. Если сопротивлением остались довольны, засыпаем траншею. Используем только однородный грунт, без строительного мусора или щебня.

Схема обустройства

Важно! Маленькая хитрость: некоторые умельцы советуют перед приходом людей их энергоуправления хорошенько залить контур водой. Это уменьшит его сопротивление. Проблем с получением документации не будет. Хоть сама идея довольно интересная: специалисты и правда советуют в жаркие дни регулярно поливать его, но все же мы не ради инстанций «заварили кашу».

Если Вы обладатель очаровательного домика в горах, все вышенаписанное может Вам не подойти. Для контура заземления в скальных грунтах используют горизонтальные или лучевые электроды. Их можно располагать в виде расходящихся лучей или сетки, делая шаг от 3 до 10 м. Хорошим вариантом будет использовать электролитическое заземление. Хоть и дорого, но весьма эффективно.

Как видите, обустроить заземление своими руками не составит большого труда. Самым сложным будет определиться с длиной электродов, их количеством и расстоянием между ними. Остальное – дело техники.

Заземление на даче своими руками

Обезопасить себя и своих близких от удара током на даче лучше всего с помощью заземления. Чаще всего здесь мы пользуемся приборами, которые уже «списали» со службы в квартире или жилом частном доме. В связи с этим вероятность поломок увеличивается, следовательно, увеличивается и риск удара током. Это может быть следствием повреждения изоляции или поломки другого характера. В любом случае электричество в доме необходимо сделать максимально безопасным для людей. Для этого и производится заземление дачного дома.

В физиологии человека заложено сопротивление тела воздействию электричества (около 1 000 Ом), но в случае использования неисправных электроприборов этого недостаточно и рука человека при соприкосновении с поверхностью прибора может стать проводником опасного разряда. Именно поэтому при строительстве дома устанавливается специальная конструкция с низким сопротивлением (10-30 Ом), которая объединяет все электроприборы между собой контуром, берет на себя разряд при коротком замыкании и уводит его под землю.

Заземление дачного дома представляет собой металлическую конструкцию из специальных стержней, расположенных под землей, на участке дома, объединенных единым контуром со всеми бытовыми приборами и другими токопроводящими поверхностями в помещениях (каркас здания, системы коммуникации и вентиляции). Минимальное количество стержней – три штуки, но можно установить и больше. По форме конструкция под землей может быть расположена в форме прямоугольника или треугольника. Здесь важно, чтобы расстояние между стержнями было от 1,2 м и больше.

На первом этапе место под конструкцию по периметру выкапывается траншея глубиной до 0,5 м. и шириной до 0,7 м. У вершин запланированной фигуры (прямоугольник или треугольник) вставляются стержни, которые забиваются вглубь, как минимум, на 2 м. При этом в траншее, над поверхностью земли должно остаться около 20 см основания для последующего соединения всей конструкции. Заострение нижнего края стержня ускоряет этот процесс. При заземлении дачного дома не рекомендуется использовать в качестве стержней арматуру, так как она достаточно быстро ржавеет, а каленый наружный слой не обеспечивает равномерного распределения тока по сечению.

Рис.1. Схема заземления на даче своими руками

Следующий этап заземления дачного дома – объединение стержней металлической полосой размером 40х4 мм. Для лучшего контакта соединение происходит путем сварки частей между собой. В крайнем случае можно использовать болтовое соединение, но крепить части нужно очень плотно, чтобы цепочка была замкнутая. Этой же полосой или металлической проволокой необходимо провести заземление дачного дома к жилому помещению для соединения с электрощитом. За счет большей площади полоса — более выгодный вариант, но она менее гибкая, чем проволока. При этом необходимо соблюдать следующие правила: площадь сечения проводника должна быть не менее 50-150 кв. мм, в зависимости от того, сталь это или медь. После того, как вопрос с установкой конструкции решен, необходимо сделать замер сопротивления контура заземления дачного дома. Для получения наиболее точных данных рекомендуется приглашать для этого специалистов со специальными приборами. Если в результате измерения выяснится, что уровень сопротивления выше положенного, то можно добавить еще один стержень и присоединить его контуром к остальным частям конструкции.

Существует еще один вариант конструкции, наиболее подходящий для каменистой почвы. В этом случае заземление на даче делается без вертикального вкапывания стержней. Заземлители укладываются горизонтально, желательно по периметру всего дома, и обладают тем же эффектом, что и первый вариант конструкции. Это происходит за счет большей площади конструкции, которая располагается под землей.

Рис 2. Пример горизонтального заземления

После завершения работ по заземлению дачного дома, перед засыпкой конструкции, необходимо покрыть конструкцию антикоррозионным составом, после чего сфотографировать все части контура. То же самое можно сделать и внутри дома для проводки, вентиляции, коммуникаций. Дополнить конструкцию можно системой уравнивания потенциалов. Она исключает возможность удара током человека при одновременном прикосновении к двум разным токопроводящим поверхностям. Для этого между собой соединяются абсолютно все металлические части дома. Это и каркас стеновых панелей, и все коммуникационные трубы, и контур заземления, и вентиляция, и нулевой проводник системы электроснабжения.

Чтобы сделать качественное заземление на даче своими руками важно в точности следовать правилам его установки и выполнять все работы на совесть, ведь именно от этого может зависеть здоровье и безопасность окружающих вас людей.

Видео: заземление на даче своими руками

Добавить комментарий

Как сделать заземление на даче

 Постепенное обустройство дачного участка рано или поздно потребует подключения построек дачи к стационарной электрической сети, а далее как и положено установке в дачном домике всех необходимых для нормального отдыха коммуникаций – системы водоснабжения, проведения надежной электрической проводки, установки необходимой  бытовой техники. Однако, несмотря на кажущуюся логичность и правильность действий в этом перечне дел упущено одно из самых основных мероприятий начального этапа строительства – устройства заземления на даче.

Обязательный элемент схемы электроснабжения дачи, основным предназначением которого является защита от поражения электрическим током, заземление на даче должно стоять одним из первых пунктов в списке самых важных задач.

Что дает устройство заземления на даче Рассматривая возможность сделать защитное заземление на даче в соответствии со всеми правилами и требованиями перед началом работ реальнее и проще составить детальный план каждого этапа.

Для дачного домика, в котором планируется использовать стационарную электрическую сеть с напряжением 220 вольт защитное заземление должно не только обеспечить надежную защиту, но и ко всему прочему быть функциональным и не требовать дополнительных вложений, проще говоря, первое требование которому должна отвечать эта система защиты – это надежность.

Вторым важным моментом при создании этого устройства своими руками выступает соответствие параметров требования условий эксплуатации. Защитное заземление на даче должно не только быть оборудовано в строгом соблюдении с проектом, с выдержкой всех размеров и технологии соединения элементов защитного контура, но и при проведении контрольного испытания соответствовать величине сопротивления, предусмотренной для данного устройства.

Третьим важным моментом выступает его функциональность, то есть возможность подключения к заземляющему контуру всех значимых электрических приборов, требующих в обязательном порядке защитного заземления.

Только такой комплексный подход к его практической реализации позволит сделать своими руками действительно надежный элемент, дающий полную гарантию защиты от поражения электрическим током.

Из чего состоит заземление Само по себе защитное заземление на даче представляет собой металлическую конструкцию, заглубленную в землю, а далее при помощи проводов или металлических шин соединенную с распределительным щитком и непосредственно с каждым прибором, подсоединенным в электрическую сеть участка.

Такое несколько схематическое представление о защитном контуре, позволит более ясно понять, с какими вопросами придется столкнуться во время работ по его оборудованию. Традиционно в качестве защитного контура выбирается стандартная конструкция защитного заземления типа «треугольник». Это простой, но очень эффективный  вариант конструкции, в котором сочетается простота и надежность, легкость изготовления и долгое время эксплуатации устройства.

Для создания этого устройства своими руками нужно иметь самые простые навыки работы со слесарными инструментами, самым сложным из которых выступает сварочный аппарат.

Практически контур заземления выполняется следующим образом:

  • Подготавливаются металлические стержни из арматуры, прута, уголка или квадрата;
  • Выбирается место и отрывается котлован для контура;
  • Устанавливаются стержни;
  • Проводится обвязка стержней и соединение их в один контур;
  • Выводится проводник на распределительный щит;
  • Котлован дополнительно обрабатывается и засыпается грунтом.
Такая пошаговая инструкция, в конечном счете, должна воплотиться в защитное заземление, имеющее максимальное сопротивление не более 4 Ом.
Теперь, когда схема как сделать заземление на даче, ясна и понятна необходимо провести уточнение и конкретизацию всех моментов.

Практический этап постройки Легче всего своими руками подготовить заземлители. Как правило, для этого сгодится любой металл, имеющий длину от 2,5 метров – прут или арматура диаметром от 10 мм, уголок 35*35 мм, квадрат с шириной стороны от 8 мм, в общем, все то, что можно забить в грунт.

Вместе с тем при выборе прутьев заземлителей необходимо учесть следующие важные сточки зрения конструкции и свойств моменты:

  • Поверхность должна быть освобождена от краски и по возможности защитного покрытия;
  • Все элементы заземлителей должны быть одинакового сечения и металла;
  • Не желательно использование с заземлителями из черного металла элементов из цветных металлов, и имеющих защитное оцинкованное покрытие.
В оборудуемом контуре процесс коррозии металла играет важную роль – чем больше площадь соприкосновения, чем больше воздействие почвы на металл, тем меньше сопротивление, тем легче и быстрее электрический ток найдет путь наименьшего сопротивления и тем быстрее заземление сработает по своему прямому предназначению.
Для удобства заглубления концам заземлителей рекомендуется придать конусообразную форму.

Совет: при выборе материала заземлителей рационально использовать новые металлические элементы. Стальная конструкционная арматура, предназначенная для изготовления высокопрочных железобетонных изделий, несущих большую нагрузку, в принципе тоже может быть использована для этих целей, но при этом она требует дополнительной обработки, необходимо перед установкой тщательно обработать стержни, удалив слой защитного покрытия.

 Для размещения контура желательно выбрать место в непосредственной близости от распределительного щитка. Вместе с тем категорически запрещается размещать котлован для контура:

  • Возле подвала, погреба, в гараже подземной конструкции;
  • В непосредственной близости от источника водоснабжения;
  • Возле септика;
  • под газопроводом;
  • над трубопроводами, кабелями связи и электрическими кабелями подземного пролегания.
Кроме этого, важным, с точки зрения работоспособности схемы, выступает тип грунта, в котором планируется установка – наличие песчаного грунта потребует периодического увлажнения этого участка.

Отрывка котлована проводится по расчерченному профилю – котлован представляет собой равносторонний треугольник с длиной стороны 1-1,2 метра. Основание треугольника находится на расстоянии от дачного дома как минимум 1 метр. Все земляне работы сделать несложно своими руками для этого, достаточно выкопать траншеи на глубину 2 штыков штыковой лопаты и шириной около 70 см.

По углам этого треугольника забиваются заземлители, таким образом, чтобы верхний край был ниже уровня земли на 40-45 см. Далее, все заземлители связываются между собой при помощи металлической полосы или уголка и обязательно надежно закрепляются электросваркой.

Совет: перед засыпкой котлована для улучшения контакта металла с грунтом рекомендуется пролить места установки заземлителей соляным раствором ­– 0,4-0,5 кг соли на 10 литров воды. Такой солевой раствор улучшит процесс коррозии металла, а значит и значительно уменьшится сопротивление. В дальнейшем, при проведении периодической проверки работоспособности защитного заземления на даче рекомендуется повторить операцию и увлажнить почку в месте размещения контура солевым раствором.
Металлическую шину, приваренную к контуру, выводят на поверхность у фундамента здания. После проверки сопротивления контура котлован засыпают землей.

Устройство заземления в дачном доме Работы по устройству поверхностной части схемы заземления проводятся с целью обустройства прокладки линии от распределительного щитка ко всем потребителям.
На распределительном щитке рекомендуется установить специальную монтажную рейку для крепления всех выводов проводов заземления.

Перед тем как сделать заземление на даче, рекомендуется согласно схеме прокладки электрической проводки внутри здания в обязательном порядке проложить провод заземления ко всем места, где предполагается установка электрических розеток. Когда работы проводятся самостоятельно можно использовать обычный электрический медный или алюминиевый провод, при этом маркируя жилу заземления. Но учитывая то, что обычно такой провод маркируется желтыми и зелеными полосами, безопаснее с самого начала использовать именно маркированный провод.

Ввод наружной шины вовнутрь дома для более безопасного использования рекомендуется делать из цельного металлического элемента. Своими руками согнуть металлическую полосу по нужному профилю особого труда не составляет, а вот для того чтобы подсоединить к монтажной планке, то здесь рекомендуется использовать многожильный медный провод или специальный провод с уже установленными клеммными зажимами.

Фиксация провода, как на шине, так и на монтажной планке должна быть максимально плотной и обеспечивать надежное прилегание проводников.
В местах установки розетки провод защиты подключается к центральной клемме розетке, делается это в первую очередь, чтобы не допустить неправильного подключения.
Наружную часть шины рекомендуется закрепить на стене дома, а если в этом месте пролегает тропинка или проход, то в обязательном порядке необходимо не только зафиксировать проводник, но и по возможности сделать так, чтобы на него не наступали.

Работу по устройству заземления на даче своими руками можно считать оконченной после проведения проверки работоспособности. Такую проверку можно осуществить с применение специальных измерительных приборов. Как правило, эту процедуру проводят представители энергопоставляющей компании при подключении объекта к стационарной сети. Для испытания выбирается 2-3 устройства и посредством подключения прибора проверяется сопротивление.

Особенности дальнейшей эксплуатации защиты  И хотя, заземление на даче, созданное своими руками сама по себе очень надежная конструкция, со временем и она может иметь определенные проблемы в работе. Чтобы избежать отказа системы необходимо как всю систему электроснабжения периодически проверять и в случае обнаружения неисправностей устранять неполадки и поломки.
Самым распространенным и проблемным вопросом для работоспособности выступает постепенное повышение сопротивления, во многом это происходит в летнее время, когда количество влаги в грунте резко сокращается. Решить эту проблему можно относительно легко, достаточно вылить 3-4 ведра воды на место установки контура.

Проверить состояние подключения в щитке распределения необходимо и после прохождения грозы. Использование защитного заземления на даче в качестве контура громоотвода в обязательном порядке требует такой проверки.

 Обратить внимание на состояние работы защиты следует и при систематических перебоях в работе электросети, возможно, отключение защитного автомата связано именно с работой контура. Например, довольно часто нестабильная работа модемов компьютеров связана с проблемами именно защитного заземления.


Зачем нужно заземление на даче?

На сегодняшний день практически любой жилой частный дом оснащен множеством электрических приборов. При повреждении изоляции фазное напряжение на токопроводящем корпусе электроприбора может представлять большую опасность для жизни и здоровья человека. Обеспечить сохранность и работоспособность электрооборудования в загородном доме, в коттедже или на даче помогает заземление. Благодаря заземлению можно минимизировать помехи в электрической сети и значительно снизить вероятность поражения электрическим током в момент контакта человека с бытовой техникой. Для этого корпус электроустановки или оборудования, или какая-либо иная точка электрической сети соединяется с заземляющим устройством.

Систему заземления для частного дома следует предусмотреть еще на этапе проектирования электрики. Защитное заземление предполагает соединение электрического оборудования с землей и необходимо для обеспечения электробезопасности. Электроприбор при помощи вилки соединяется с трехконтактной розеткой, далее через клеммник в электрощите подключается к заземляющей шине, которая, в свою очередь, подключена к контуру заземления. Рабочее заземление предназначено непосредственно для отвода электрического тока и предотвращает скачки напряжения.

Заземление газового котла, бойлера, стиральной машины, электрической плиты, компьютера и другой техники необходимо для их стабильной работы. К тому же, эксплуатация такого оборудования благодаря заземлению становится гораздо более безопасной для человека. В случае нарушения изоляции корпус электрического прибора может находиться под напряжением. Человеку, прикоснувшемуся к такому прибору, грозит удар электрическим током. Помимо необходимости защиты электрического оборудования, причиной для установки заземления в дачном доме может стать организация системы молниезащиты. Заземление молниезащиты отводит в грунт электрический разряд, который получает через токоотвод от молниеприемника. Необходимое сопротивление заземления зависит от его назначения и условий установки.

Перед домовладельцем, заинтересованным в безопасной работе электрических устройств, стоит выбор между двумя вариантами: купить заземление или сделать заземление на даче своими руками. Применение устаревших технологий организации заземления в частном доме может поставить под вопрос эффективность этой защитной системы. Современный комплект модульно-штыревого заземления, разработанный специально для обеспечения электробезопасности в частном доме и на даче, облегчит работы по монтажу и прослужит долгие годы.

Контур заземления частного дома формируется с помощью различных токопроводящих элементов. К ним относятся заземляющие стержни, погруженные в грунт, и расположенные горизонтально полоса или пруток, которые соединяют стержни. Проводники выполняются из стали с медным или цинковым покрытием, защищающим металл от коррозии и механических повреждений, или из нержавеющей стали. Стержни заземления объединяются в единый контур, который подключается к заземляющей шине. Система заземления защищает от пожара, короткого замыкания и от выхода из строя электроприборов, отводит от системы молниезащиты в землю электрический ток при прямом ударе молнии. Своевременная установка системы заземления позволяет безопасно использовать электричество на даче, исключая риск удара электрическим током.

Сделай сам заземляющий винтовой фундамент — планы небольших деревянных домов | План этажа Micro Homes

Винты заземления очень популярны в крошечных домах. Это тип фундамента, на котором можно избежать мокрой стадии строительства. Благодаря этому монтаж выполняется очень быстро и может быть выполнен и менее опытным строителем.

Основные сведения о винтах заземления

Винты заземления обладают большой несущей способностью; Благодаря резьбе можно проникать даже в твердые, плотные почвы.Забивка сжимает окружающую почву, что еще больше укрепляет положение заземляющего винта. Размеры заземляющих шурупов различаются в зависимости от размера конструкции, от маленьких шурупов для заземления для игровых домиков до больших для деревянных домов семейных домов.

Установка

Установки имеют несколько вариантов, различающихся типом выбранного винта заземления и его размером. Наиболее типичная установка включает стержень, действующий как рычаг.

Необходимый материал:
  • 1) Винты заземления
  • 2) Стержень для забивки / поперечина
  • 3) Металлический крепеж
Установка с помощью поперечины:

Привести направляющий стержень прим.8 ″ / 200 мм глубиной. Затем снимите стержень и вставьте винт заземления в отверстие. Проденьте стальной стержень в винт и с его помощью вбейте винт на необходимую глубину. При необходимости установите металлический фиксатор на верхнюю часть винта заземления.

  • Тщательно отметьте положение будущего фонда. Вбейте стержень, затем извлеките его, после чего останется направляющее отверстие для винта заземления.
  • Забейте винт частично; затем начните ввинчивать его в землю.
  • Продолжайте закручивать винт заземления на нужной высоте.
  • Надземные части конструкции могут быть установлены сразу после этого.

Особые типы:

Этот винт заземления, больше похожий на столб, забивается при установке.

Кто использовал винты заземления, строя свои крошечный домик? Что ж, вот Дэн использует его, когда строит для Алексис деревянный дом с А-образной рамой для пример и многое другое.

Тем не менее, если вы решили различный фундамент для вашего крошечного домика, или вы этого не сделали решение еще нет, просмотрите в наших фондах раздел в блоге, и вы обязательно найдете решение, соответствующее вашим потребностям.

Строительство фундамента для удаленной хижины на Mucky Soil

Привет, ребята, Джейкоб.

Если я напишу пост, он должен начинаться с классной фотографии Аляски.

Мы заметили этих больших быков по дороге к хижине. К сезону охоты они станут хорошими быками.

Итак, по поводу этой каюты. Это обязательно!

На прошлой неделе мы сделали тонну! Убедитесь, что вы подписаны на Ану в Instagram — она ​​делится живыми фотографиями прогресса.

Но все это было бы невозможно без фундамента. Я заложил фундамент прошлым летом.

Всю зиму перед закладкой фундамента я проводил исследования и пытался найти лучший способ заложить фундамент на удаленной Аляске. Я и раньше строил коттеджи, но не с такими почвенными условиями, как озеро Паксон.

Давайте не будем забывать о трех вещах — у нас есть ребенок, строительная площадка находится вне дорог, и нельзя использовать тяжелую технику.И я все еще молод — 36 лет на тот момент — скажем так, выкопать фундамент лопатой немного сложнее, чем десять лет назад. Итак, я исследовал всевозможные способы создания удаленного фундамента. Мы вернемся к этому через минуту.

Поскольку мы купили недвижимость зимой, у нас были только подсказки относительно того, что это за почва. Глядя на деревья, я понял, что почва не будет отличной — маленькая черная ель является признаком грязной почвы. Я также поговорил с другими владельцами коттеджей в этом районе, и все они подтвердили мое подозрение, что я буду работать с не идеальной почвой для фундамента.

Но мне нужно было выкопать пробную яму, чтобы точно посмотреть, что у меня есть на этом участке.

В первый день просто удалил верхний слой почвы. Я нашел много очень больших валунов со слоем глины вокруг них. Земля все еще будет замерзать под слоем растительности, поэтому я хотел посмотреть, что происходит, когда земля оттаивает.

Земля была промерзшей примерно на фут глубиной, поэтому мы вышли из ямы и решили вернуться на следующий день и посмотреть, как яма выглядела, когда солнце нагревает ее.

На следующий день я вернулся в яму, которую вырыл, и это была сплошная гадость. Не самые лучшие новости, которые у меня когда-либо были.

Чем больше я топал, тем глубже становилась гадость.

Затем я вбил в яму стержень из арматуры, выбив много камней и много грязи. И еще плохие новости — я не мог найти дно в гадости.

На тот момент я все еще с оптимизмом смотрел на почву.Вода могла быть только потому, что почва вокруг ямы все еще замерзла, поэтому воде некуда было стекать.

За зиму я провел довольно много исследований о спиральных сваях или столбах для пирсов. Иногда их также называют «винтовые сваи». По сути, это гигантские винты, которые просверливаются не в земле, а ваш фундамент располагается сверху.

Источник

Все, что я читал о спиральных сваях, говорит о том, что они идеально подходят для грязных участков и даже могут быть установлены под водой.Винты фиксируются в почве, намного ниже слоя изморози, поэтому ваш фундамент не будет подниматься и подниматься, когда земля замерзает и оттаивает. Это казалось идеальным решением для нашей удаленной строительной площадки с далеко не идеальной почвой.

На всей Аляске всего несколько компаний создают такие фонды. Я начал звонить, и так получилось, что одна из компаний неподалеку создавала фонд. Поэтому я попросил их зайти ко мне на сайт и провести пробную тренировку.

Машина действительно небольшая и легкая, и при некотором маневрировании смогла добраться до места расположения кабины.

Но когда они пошли бурить, машине было нелегко обойти гигантские смельчаки под мхом. Машине было очень трудно сверлить, поскольку он пытался протянуть винты мимо гигантских валунов, удерживая винты вертикально. Он просто продолжал сверлить и сверлить, уворачиваясь от валунов, и не мог найти дна.

Они думали, что, возможно, сработает винтовая свая побольше, но согласились, потому что они ударяли по большим валунам, что после завершения сваи не будут совпадать или быть точными.Шурупы большего размера обеспечили бы большую проходимость в грязной почве, но при больших валунах их будет сложнее точно просверлить. И это также станет намного дороже.

Винтовые сваи были отличной идеей, отличной технологией, но с комбинацией моей грязной почвы и больших валунов они просто не собирались работать на этом участке. Так что для меня это было возвращением к чертежной доске.

Итак, я вернулся и поговорил с парой других владельцев кают, и все они сказали мне одно и то же —

— У вас должен быть плавающий фундамент, который просто устанавливается поверх почвы.

— Ваш фундамент будет тонуть, Джек и вздыбиться из-за температуры, так что будьте готовы внести коррективы

Посоветовавшись с другими владельцами кабин, я подумал, почему бы не спроектировать в фундаменте систему, в которой я мог бы спланировать опускание и вздыбливание фундамента с замерзанием и оттаиванием, но вместо того, чтобы постоянно прокладывать фундамент, иметь систему, которую я могу отрегулируйте высоту фундамента. Я не могу победить экстремальный климат Аляски, но я могу к нему подготовиться.

Вот что я придумал.

— Я буду заливать бетонные подушки каждые 6-8 футов. Эти подушечки обеспечат плавучесть на грязной почве. Размер подушечек определяется размером, необходимым для нижнего колонтитула для основы размера, которую я создаю.

— Затем я просверливаю отверстие в середине бетонных подушек и продеваю большую сквозную резьбу через центр.

— Я добавлю большую гайку и шайбу к середине резьбы наверху бетонной подушки.

— Затем к верхней части резьбы я привариваю кронштейн, который удерживает вертикальные стойки.

— Когда фундамент опускается, я могу повернуть гайку, которая перемещает всю резьбу вверх или вниз, при необходимости регулируя фундамент.

Первым делом нужно положить фундамент на землю. Я использовал колья арматуры и струну. Поскольку я нахожусь на наклонном участке, мне пришлось использовать транзит, чтобы убедиться, что я точно размещаю колья на ровной плоскости.

Сама наша каюта будет 30 футов в ширину и 24 фута в глубину.С каждой стороны будут 8-футовые палубы. Решил заодно сделать фундамент под палубу.

Тогда пора копать.

Те валуны, которые винтовые сваи не хотели перемещать, были для меня совсем неинтересны.

Мне не пришлось копать глубоко — достаточно, чтобы удалить слой растительности и создать выравнивающую площадку для форм.

Что касается форм, то я предварительно вырезал свои доски для форм домой в гараже и тащил только обрезанные доски на своем квадроцикле,

А потом собрал формы на месте.Это сработало очень хорошо, особенно с учетом того, что мне нужно заполнить 18 форм.

Я построил этот прицеп для квадроцикла таким образом, чтобы он вмещал шесть пятигаллонных ведер. Затем я вытащил гравий с помощью пятигаллонного ведра на трейлере.

Таким образом я мог поставить ведра с гравием очень близко к подушкам,

А потом просто насыпьте гравий прямо из трейлера в ямы, которые я вырыл.

Выровняв гравий, я положил форму сверху, а затем забил бетонные колья со всех четырех сторон формы.Затем я просто использовал уровень, чтобы выровнять форму, прибивая к кольям, чтобы формы оставались ровными.

У меня дома была предварительно нарезана арматура, поэтому все, что мне нужно было сделать на месте, — это поместить арматуру в форму, поднять арматурные стулья и закрепить на месте.

Наконец-то мы готовы к бетону.

Так что насчет бетона. Я думал о покупке миксера и смешивании бетона на месте, но после некоторых расчетов я понял две вещи — в любом случае мне придется тащить бетон на месте, а также тащить больше гравия для смешивания с бетоном.Поэтому мы позвонили на ближайший бетонный завод — примерно в 75 милях — и получили расценки на доставку бетона на дорогу. Это было намного разумнее, чем мы думали, поэтому мы решили пойти по этому пути.

Автобетононасос может подъехать близко, но не к площадке. Итак, мы сделали еще несколько прицепов для квадроциклов, а из ведра на пять галлонов —

.

Транспортировка бетона на площадку. Мы с отцом и дядей тащили бетон,

Мой двоюродный брат помогал разливать бетонные ведра в формы, а Ана помогала стяжкой бетона.

Это были очень напряженные пару часов.

Но это то, что будет поддерживать всю нашу каюту, поэтому стоит приложить дополнительные усилия, чтобы добавить бетон.

После того, как бетон застыл, я начал планировать, где просверлить отверстия под кронштейны с резьбой.

Сначала я просверлил внешние отверстия, поправив квадрат. Как только у меня были четыре внешних угла, оттуда я сделал струнные линии,

И использовал отвес, чтобы найти средние отверстия для просверливания.

Взял напрокат сверло по бетону для сверления отверстий под резьбу.

Работа

Грейс заключалась в том, чтобы на каждой бетонной площадке была квадратная шайба и металлический болт с гайкой. Этот взгляд говорит: «Папа, я играл в озере!»

Вот угол все готово.

И один из средних.

Для этого я поднимусь с вертикальными сообщениями — но мы вернемся к этому в следующем сообщении.

Так что ты думаешь? Это сработает?

Большое спасибо за то, что продолжили и читали!

Иаков

PS — Ана делилась нашими текущими фотографиями прохождения в салоне в Instagram.

Практика хорошего заземления и соединения домашней электропроводки

Соединение и заземление

Все домашние электрические системы должны быть соединены и заземлены в соответствии со стандартами кодов. Это влечет за собой две задачи: Во-первых, металлические трубы для воды и газа должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.

Хорошая практика для заземления и соединения домашней электропроводки (фото предоставлено Inspectionnews.net)

Во-вторых, главная электрическая панель должна быть заземлена на заземляющий электрод, такой как заземляющий стержень или стержни, вбитые в землю возле фундамента вашего дома. .

Хотя система трубопроводов соединена с землей через вашу главную электрическую сервисную панель, заземление панели и соединение трубопроводов не связаны с функцией . Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Провода, которые соединяют ваши металлические трубы, являются профилактическими, и они становятся важными только в том маловероятном случае, когда электрический проводник возбуждает напряжение в трубе. В этом случае правильное соединение трубопроводной системы гарантирует, что ток не останется в системе, что может привести к поражению электрическим током любого, кто прикоснется к какой-либо части системы, например, к ручке крана.

Склеивание на водонагревателе выполняется относительно эффективно, так как газопровод и водопровод обычно там.

Газовая труба в старых домах обычно стальная или медная.Место соединения этих труб может быть в любом доступном месте, например, у водонагревателя или газового счетчика. Газовая труба в некоторых новых домах представляет собой гибкий материал, называемый гофрированной трубкой из нержавеющей стали (CSST) .

Точка соединения для CSST должна быть на первом отрезке стальной или медной трубы, через которую газопровод входит в дом. Это потому, что молния может пробить дыры в CSST, вызывая утечку газа.

Пара металлических стержней заземления длиной 8 футов вбивается в землю рядом с вашим домом, чтобы обеспечить заземление для вашей домашней электропроводки.

Как склеить металлические трубы | 6 шагов

Step # 1

Определите номинальную силу тока вашей электросети, посмотрев на ваши главные выключатели. Сила тока системы (обычно 100 или 200 ампер) определяет требуемый калибр заземляющего провода, который вам нужен. # 4 медного провода достаточно для работы, не превышающей 200 ампер .

Меньшие и менее дорогие медные провода разрешены для обслуживания от 100 до 175 ампер . Проконсультируйтесь со своим электриком, если вы хотите использовать провод меньше №4.

Определите номинальную силу тока

Шаг № 2

Пропустите соединительный провод от точки рядом с водонагревателем (удобное место, если у вас работает газовый водонагреватель) до точки выхода, где провод можно прикрепить к заземляющему проводу. что ведет к внешним заземляющим электродам. Это часто делается на панели обслуживания.

Проложите этот провод так же, как и любой другой кабель, оставив примерно от 6 до 8 футов провода у водонагревателя . Если вы пропустите этот провод через балки потолка, просверлите отверстие 1⁄2 дюйма как можно ближе к центру, чтобы не ослабить балку.Скрепите провод через каждые 2 фута, если проводите его параллельно балкам.

Пропустите соединительный провод

Шаг № 3

Установите зажимы заземления на каждую трубу (горячее водоснабжение, холодное водоснабжение, газ), примерно в футе над водонагревателем. Не устанавливайте зажимы рядом с штуцером или коленом, потому что затягивание зажимов может сломать или ослабить паяные соединения. Также убедитесь, что на трубах нет краски, ржавчины или других загрязнений, которые могут помешать хорошему чистому соединению.

Не перетягивайте зажимы. Используйте зажимы, совместимые с трубой, во избежание коррозии. Используйте медные или латунные зажимы на медной трубе. Используйте латунные или стальные зажимы на стальной трубе.

Установите зажимы заземления труб

Шаг № 4

Пропустите провод заземления через каждое отверстие для зажима, а затем затяните зажимы на проводе. Не обрезайте и не сращивайте провод: один и тот же провод должен проходить через все зажимы.

Проложите провод заземления

Шаг № 5

На панели выключите главный выключатель.Откройте крышку, открутив винты, и отложите крышку в сторону. Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Обычно вам приходится выбивать заглушку из этого отверстия, поместив на нее отвертку с внешней стороны и постучав молотком. Убедитесь, что заземляющий провод не соприкасается с шинами в середине панели или какими-либо клеммами нагрузки на выключателях .

Пропустите провод заземления через небольшое отверстие диаметром 3⁄8 дюйма в направлении задней части панели сверху или снизу.

Step # 6

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления. Эти отверстия достаточно большие, чтобы вместить до # 4 AWG провода , но иногда это может быть сложно. Если у вас возникли проблемы с проталкиванием проволоки, обрежьте ее конец и попробуйте использовать чистый отрезанный кусок. Закрепите установочный винт на проушине.

Установите крышку панели и снова включите главный выключатель.

Найдите открытое отверстие на шине заземления и нейтрали и вставьте провод заземления.

Советы по заземлению главной сервисной панели

Нейтральный и заземляющий провода не должны подключаться к одной и той же шине в большинстве субпанелей.Шину заземления следует подключить к шкафу подпанели.

Нейтральная шина не должна быть подключена к шкафу дополнительной панели.

Наконечник №1 для заземления главной сервисной панели

Металлический кабелепровод должен быть физически и электрически подсоединен к шкафу панели. Соединительная втулка может потребоваться в некоторых случаях, когда не вся выбивка удалена.

Наконечник № 2 для заземления главной сервисной панели

Установка заземляющего стержня

Заземляющий стержень является важной частью системы заземления.Его основная функция — создать путь к земле для электрического тока, такого как молния, скачки напряжения в сети и непреднамеренный контакт с линиями высокого напряжения. Если вы обновите свою электрическую службу , вам, вероятно, потребуется обновить заземляющий провод и стержни, чтобы они соответствовали коду .

Примечание! В разных муниципалитетах разные требования к заземлению, поэтому обязательно проверьте их, прежде чем пытаться сделать это самостоятельно. Звоните, прежде чем копать! Убедитесь, что зона, где вы будете устанавливать заземляющие стержни, свободна и свободна от любых подземных коммуникаций.


Тренируйте своих нарушителей!

Ваши выключатели (включая главный) следует «проверять» один раз в год, чтобы обеспечить надлежащую механическую работу. Просто выключите их, а затем снова включите. Удобное время для выполнения упражнения — летнее время, когда вам все равно придется сбросить все часы.


Как установить систему заземляющих электродов

Шаг № 1

Начните с покупки двух стальных заземляющих стержней с медным покрытием диаметром 5/8 ″ и длиной 8 футов .У заземляющих стержней на одном конце есть забивная точка, а на другом конце — ударная поверхность.

Начните с покупки двух стальных заземляющих стержней с медным покрытием.

Step # 2

Просверлите отверстие 5⁄16 ″ в балке обода вашего дома как можно ближе к главной панели обслуживания снаружи дома выше уровень земли не менее 6 ″ .

Просверлите 5⁄16 ″ отверстие в балке обода вашего дома.

Step # 3

Примерно в футе от фундамента дома, забейте один стержень заземления в землю с помощью пятифунтовой булавы .Если вы натолкнетесь на камень или другое препятствие, вы можете стучать по заземляющему стержню под углом, если он не превышает 45 °.

Двигайтесь, пока не окажется над землей только на 3 или 4 дюйма стержня . Отмерьте не менее 6 футов от первого стержня заземления и забейте другой.

Примерно в футе от фундамента дома воткните один стержень заземления в землю с помощью пятифунтовой булавы.

Шаг № 4

Пропустите неизолированный медный провод № 4 от шины заземления в главной сервисной панели через отверстие в балки обода и снаружи дома, оставив достаточно провода для соединения двух заземляющих стержней.

Проложите неизолированный медный провод №4 от шины заземления на главной сервисной панели.

Шаг №5.

. С помощью латунного зажима, обычно называемого желудь, подсоедините провод к первому заземляющему стержню, натягивая провод, чтобы не провисать. существует . Продолжайте тянуть за провод, чтобы добраться до второго заземляющего стержня, создавая непрерывное соединение.

Используя латунный зажим, обычно называемый желудь, подсоедините провод к первому заземляющему стержню.

Шаг № 6

Соедините второй заземляющий стержень с другим желудь к неразрезанному заземляющему проводу, предварительно протянутому через первый стержень заземления.Обрежьте лишнюю проволоку.

Подсоедините второй заземляющий стержень с другим желудь к неразрезанному заземляющему проводу.

Шаг № 7

Выкопайте несколько дюймов вокруг каждого стержня, чтобы создать зазор для пятифунтовой молоты. Создание неглубокой траншеи под заземляющим проводом между стержнями также является хорошей идеей. Забейте каждую удочку молотком до тех пор, пока вершина удочки не окажется на несколько дюймов ниже уровня земли.

Забейте каждую штангу молотком до тех пор, пока верхняя часть штанги не окажется на несколько дюймов ниже отметки.

Шаг № 8

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Введите герметик в отверстие в балке обода как с внутренней, так и с внешней стороны.

Советы по заземлению

Перечисленный металлический ремешок можно использовать для заземления внутренних коммуникационных проводов, таких как телефон и кабельное телевидение, если клемма межсистемного соединения недоступна.

Советы по заземлению # 1

Кусок арматурного стержня, заключенный в бетонное основание, является обычным заземляющим электродом в новом строительстве. Называется ufer, электрод должен быть арматурным стержнем № 4 или больше и иметь длину не менее 20 футов.длинный. (Показано перед заливкой бетона.)

Советы по заземлению # 2

Ссылка // Полное руководство по электромонтажу от Black + Decker

10 Эффективные продукты и методы заземления

Заземление — это важнее, чем когда-либо прежде. Наш постоянно растущий (наблюдаемый) мир Интернета вещей в сочетании с нашей необходимостью возиться с ионосферой Земли привели нас к этой возросшей потребности.

В этой статье рассказывается о электрических продуктах и ​​методах заземления.

Заземление является трансформирующим из-за свободных электронов , полученных от солнечных ванн во время купания на пляже или ходьбы босиком по влажной траве.

Выгоды не связаны с самореализацией себя в виде дерева, если есть новая версия заземления, без подсказки.

Настоящее заземление, когда вы просто стоите босиком на влажной земле или гуляете по пляжу и вдыхаете отрицательно заряженный морской воздух, помогает бороться с сегодняшним стрессовым образом жизни и болезнями, связанными с ЭМП.

Воздействие грязного электричества — это также то, от чего заземление может защитить, поддерживая вас сильным и способным отражать вредные воздействия.

Штырь

Ваш дом должен быть заземлен, и вы также должны заземлять себя каждый день. Имеются доказательства пользы для здоровья от электрического заземления ( не псевдонаучный ).

Эта цитата доктора Стивена Синатры сразу же продаст вам концепцию:

Когда мы настраиваемся на электрический потенциал Земли, мы поглощаем отрицательно заряженные электроны, которые нейтрализуют свободные радикалы в нашем теле.Многие из известных преимуществ Earthing, такие как облегчение хронической боли и более быстрое заживление ран, могут быть просто результатом снижения активности свободных радикалов и воспаления, что освобождает иммунную систему для выполнения других репараций.

Доктор Стивен Синатра

Заземление и заземление, в чем разница? Штырь

С технической точки зрения, когда речь идет о чем-либо, не относящемся к человеку, например о приборах или вашем доме, это «заземление».

А потом «заземление» применяется к нам, людям.

Заземление — это одно и то же. Я использую их как взаимозаменяемые.

И грязное электричество, и электромагнитные частоты (ЭМП) вредны для нашего здоровья. 10 методов заземления, перечисленных в этой статье, помогут вам быть в безопасности.

Но сначала подробнее о , почему нам нужно заземлить себя и свои дома.

Видео ниже содержит отличную информацию о грязном электричестве и заземлении.Он информирует о том, почему необходимо заземлить себя и свой дом.

Это видео отвечает на следующие 2 вопроса:
  1. Что такое грязное электричество?
  2. Проходит ли излучение грязного электричества по воздуху или оно ограничено проводами?


Почему заземление так важно сегодня

Вы когда-нибудь шокировали кого-нибудь поцелуем ( настоящее чувство «шока», а не эмоциональное потрясение! )?

Или кого-то тач закинул? Или пощупали на дверной ручке?

Эти разряды возникают из-за накопления статического электричества в вашем теле.

Чем больше накапливается, тем болезненнее удар.

Мы можем работать с напряжением в нашем теле примерно до 30 кВ, так что этого хватит на несколько 9-вольтных батарей. Это может быть довольно болезненно!

Эти разрядники статического электричества должны служить вам напоминанием о необходимости заземления.

Потому что мы электрики.

Мы биоэлектрические существа .

Так нас создал Бог. Поскольку мы биоэлектрические, и поскольку все мы носим обувь на резиновой подошве и работаем в помещении весь день, жизненно важно заземлить себя, чтобы функционировать так, как мы созданы.

Раньше все было так просто. Вы выходите босиком — и вас опускают. Сегодня в обществе, в котором мы живем, это не так просто.

Когда-то, если задуматься, все люди на Земле были связаны друг с другом в одно и то же время, буквально. У нас не было резиновой подошвы, которая отделяла бы нас от частот Земли, и поэтому мы все были связаны.

Ваши ноги ВСАСЫВАЮТ энергию Земли. Ноги служат маленькими губками с отрицательными ионами, которые затем пропускают энергию через ваше электрическое «я».Преимущества мгновенные. И если вы будете делать это каждый день, выгоды будут мгновенными И долгосрочными.

Проще говоря, проживешь дольше .

Сегодня мы живем в многоэтажках, квартирах и проводим дни, недели и месяцы в обуви на резиновой подошве и плиточных или деревянных полах, которые не проводят через нас частоты Земли. И многие даже не помнят, когда в последний раз ходили босиком по траве. Не только это, мы проводим дни и ночи, замачиваясь в ЭМП.Отсутствие заземления и солнца — это уже плохо. Добавьте к этому ЭМП, и это станет опасным образом жизни.

Итак, мы больны. Многие заболевают раком и диабетом. Многие воспаляются, а аутоиммунные заболевания всех видов не замедляются.

Грязное электричество было проблемой на протяжении десятилетий. EMF — это новая проблема, добавленная к нему. Все, что требуется, — это несколько простых упреждающих мер, чтобы убедиться, что вы в безопасности от них обоих.


10 продуктов для эффективного заземления

Вы подтвердили, что ваш дом правильно заземлен?

Заземление защищает вас от скачков напряжения.Заземление относится к гашению электрических токов в вашем доме.

Я начну с одного из оригинальных методов заземления — заземляющего стержня. Это проверенная и верная практика — заземляться, когда вы не находитесь на первом этаже какого-либо здания.

1. Метод заземляющего стержня

Если вы находитесь в квартире, которая не находится на первом этаже, вы можете воткнуть стержень в землю где-нибудь снаружи, а затем вынести его через окно или отверстие, которое вы просверлите в стене.

Используйте зажим «крокодил», а затем закрепите его на носке или браслете, чтобы заземлить себя во время работы за компьютером или просто когда вы сидите или даже спите.

Стержень должен находиться как минимум на 2/3 в земле, и если земля очень сухая, вам может потребоваться поливать ее каждые несколько дней, чтобы убедиться, что у вас есть проводимость.

Для правильного заземления необходима влага.

Есть также полностью готовые «системы заземления», которые вы можете купить, которые включают провод заземления, прикрепленный к стержню.

Нравится:

Штанга заземления Skywalker Signature Series, 4 фута
  • Используйте этот стержень для заземления эфирных антенн и спутниковых антенн для оптимальной защиты и производительности
  • Включает предварительно установленный зажим заземления для простоты установки
  • Материал, покрытый медью для оптимального рассеивания молнии
  • Включает (1) диаметр 3/8 дюйма x 4 фута длинный стержень заземления
  • Необходимая мера безопасности при ударах молнии

В идеале необходимо, чтобы электрик проверил напряжение.В учреждении для инженеров-электриков есть норма, согласно которой допускается напряжение 10 вольт. Но от 1 до 2 вольт — это очень безопасно и идеально. Земля питается переменным током, поэтому вольт нельзя полностью преобразовать в мощность постоянного тока батареи.

2. Заземление электрической розетки

Можно использовать «розетку с заземлением». Перед тем, как использовать розетку с заземлением, убедитесь вместе с электриком, что ваше место правильно заземлено. В противном случае напряжение может иметь неприятные последствия. Стоит напомнить об этом в целом.Такое заземление гарантирует, что вы впитаете нужные электроны для исцеления, борьбы с ЭДС и уменьшения грязного электричества.

Обратной стороной является то, что многие утверждают, что они даже не работают. Но тогда другие говорят, что да. Я думаю, это зависит от бренда, и на Amazon я не могу найти ничего стоящего для покупки.

3. Заземлите автомобиль

Если вы прикрепите провод заземляющего устройства к любому металлическому участку внутри автомобиля, например, под сиденьем, это поможет вам избежать усталости, если вы устали во время вождения днем ​​или ночью.

4. Земля с трубкой холодной воды или вентилем под раковиной

Медную трубу для холодной воды под раковиной можно обвязать проволокой. А если у вас под раковиной нет медной трубы, вам нужен хотя бы металлический вентиль. Они тоже работают.

Это не сработает, если и трубка, и клапан пластиковые.

5. Заземляющие изделия: коврики и наволочки

Заземляющие листы прекрасны. Они позволяют вам заземляться всю ночь.

Если вы это сделаете, это означает, что вам не нужно беспокоиться о том, чтобы каждый день получать заземление.

Ты просто сон заземлен!

Вот проверенная простыня заземляющей подушки :

И два недорогих коврика заземления , которые имеют много положительных отзывов:

6. Экранирование ЭМП Комнатные растения

для очистки воздуха идеальны, потому что они очищают ваш воздух, а у некоторых есть очень большие листья, например филодендроны, и они помогают блокировать электромагнитные поля внутри вашего дома или от соседей.

Обратите внимание на этот лист филодендрона:

. … почти такой же большой, как морда моей одноглазой собаки Милли.

7. Босиком

Утром, когда на траве роса. Почва также отлично подходит для заземления. Трава отлично подходит для заземления. Я слышал, что в таких областях, как, например, пустыня Аризоны, вы не получите такой же пользы для здоровья из-за засухи. Я не уверен в этом, хотя в этом есть смысл.

Чем больше вы контактируете с землей, например, устроите пикник, это зарядит вас энергией.

По цементу можно ходить — в большинстве есть влага.

Асфальт сделан из нефти, и он изолирует вас — он НЕ заземлит вас. Асфальт, дерево, резина, пластик не заземляют.

  • Говорят, час после долгого перелета босиком избавит от смены часовых поясов.

Если вы живете в благоприятном климате, просто каждый день ходите босиком. Лучше всего подойдет утренняя росистая трава, к тому же вы задаете свой циркадный ритм, когда первые солнечные лучи попадают в глаза.Многие исследователи сейчас открывают для себя бесчисленные преимущества для здоровья. У нейрохирурга доктора Джека Круза есть убедительная информация, доказывающая, насколько важны для вас утренний свет и заземление.

Заземление и заземление босиком или купанием в океане — лучший способ. Однако не всегда легко и удобно делать это для всех, поэтому есть продукты, которые помогут вам легче понять это. В этой статье делается упор на естественные методы, поэтому я не особо подробно останавливаюсь на продуктах.Но в будущем я напишу сообщение в блоге, в котором будут описаны некоторые из наиболее эффективных продуктов, доступных на рынке прямо сейчас, для удобного заземления дома или на работе.

8. Кожаная подошва (земляные бегуны, мокасины)

Earth Runners — одни из лучших «заземляющих башмаков».

Есть также много других заземляющих башмаков.

Вот популярные женские мокасины, которые моя жена по какой-то причине отказывается носить. Я до сих пор считаю это отличным подарком!

Женские классические ботинки с бахромой Minnetonka
  • БЕЗВРЕМЕННЫЙ СТИЛЬ: Minnetonka может похвастаться богатым наследием, которое включает в себя традиции тщательного мастерства с 1946 года, создавая обувь превосходного качества с использованием только лучших материалов, обеспечивающих комфорт, долговечность и неподвластный времени стиль на каждом шагу.
  • УЮТНАЯ ОБУВЬ: классическая бахрома Сапоги софтсол растягиваются по контуру вашей стопы и изнашиваются с течением времени, обеспечивая плотное прилегание каждой пары мокасин и их удобство при ношении.
  • УДОБНЫЙ РАЗМЕР: каждая пара женских замшевых сапог с бахромой работает наполовину. размер большой; Обратитесь к значку таблицы размеров, чтобы убедиться в правильности размера перед покупкой; Если у вас разные размеры стопы, не забудьте измерить ногу побольше, чтобы она подошла лучше всего.
  • БОЛЬШЕ, ЧЕМ ПРОСТО ОБЫЧНАЯ ОБУВЬ: традиционная софтсоль изготовлена ​​из богатой замши, обеспечивая комфортную мягкость; Не нужно беспокоиться о волдырях, потому что стелька с мягкой подкладкой добавляет уровень комфорта на каждом шагу, который вы делаете.
  • УНИВЕРСАЛЬНЫЙ СТИЛЬ: в ней присутствуют наши легендарные детали бахромы и кружево из сыромятной кожи; Эти вневременные ботинки с бахромой, изготовленные вручную из традиционных мокасин, будут надолго возвращаться в прошлое, обеспечивая богатый внешний вид на каждом шагу.

Minnetonka изготавливаются вручную из оленьей и лосиной шкуры.Это кожаная подошва премиум-класса, которая действительно держит вас на связи с отрицательными ионами Земли (и историей …).

Я очень рекомендую Minnetonka, если вы ищете обувь для заземления! Это не дешевая подделка. Это продлится и поможет заземлить ваше тело. У них есть как мужские, так и женские мокасины разных стилей.

Любая обувь на КОЖАНой подошве — это то, что вам нужно.

Торговые марки не имеют значения. А вот Earth Runners и Minnetonka великолепны.

9. Участок заземления

Если у вас болит где-то из-за воспаления суставов, попробуйте там заземляющий пластырь.

Их концепция заключается в том, чтобы получить облегчение в проблемной области от заплатки, потому что электроны сначала перемещаются в это место, тем самым помогая исцелить эту целевую область. Они есть на Amazon и в других местах в Интернете. Я только что узнал об этом, поэтому я не хочу давать ссылки на какие-либо продукты, поскольку я действительно не использовал их и не проверял эффективность полностью!

Но многие, кажется, ручаются за эффективность участка заземления.Я обновлю этот пост в следующий раз, когда получу травму, и попробую. Надеюсь, я никогда не обновлю этот пост! С божьей помощью. Посмотрим.

10. Другие изделия для заземляющих матов

Вы можете сесть за компьютер, положив ноги на коврик для заземления, или даже поставить сам ноутбук на коврик для заземления ноутбука, чтобы противодействовать воздействию ЭМП и грязного электричества.

Заземляющий коврик удобнее, чем обрезать провод, подсоединенный к заземляющему стержню снаружи. Но вы тоже можете это сделать.Или вы также можете использовать заземляющий коврик для мыши. У вас есть много вариантов заземления…

По сравнению с заземляющими матами преимущество сна с заземлением состоит в том, что вам не нужно столько сна, чтобы полностью зарядиться.


Океанская вода (соленая вода) — лучший способ познать себя Штырь

Раздевание в океане — лучший способ заземлить свое тело и впитать в себя здоровые отрицательные ионы, как человеческая губка.

Это и самый лучший метод! Ношение купальника так же хорошо, поэтому не нужно пугать или волновать окружающих, если в этом нет необходимости…!

Мертвое море занимает первое место в моем списке желаний и является идеальным источником отрицательных ионов со всей этой солью… океанская вода является проводящей из солей .

Вода в океане заряжена отрицательно.

Обеспечивает большое количество отрицательных ионов.

Даже прибрежный воздух нагружает вас отрицательно заряженными ионами.

Нормальный воздух обычно заряжен положительно. Но пляжный воздух — это буквально целебный воздух. Это не глупая ерунда. Это реально. Гулять по побережью стало еще лучше.

Как вы думаете, почему серферы такие милые и счастливые люди?

Они заземлены, они обогащены витамином D, и они тоже подходят.Практически не имеет значения, какая у вас диета, если вы каждый день плаваете в океане. Вот насколько хороши для вас заземление и заземление.


Опасности заземления

Заземление необходимо для предотвращения поражения электрическим током в собственном доме в результате несчастного случая, а также для того, чтобы не повредить вашу бытовую технику или электронику. Для этой работы вам следует нанять электрика. Блуждающий электрический ток может нанести большой ущерб.

Правильное заземление означает, что электрические токи попадают в землю, а не в вас или вашу электронику.


Почему электропроводка в вашем доме — это НЕ DIY

Из-за проверки и серьезности возможных повреждений в результате неправильного выполнения настоятельно рекомендуется нанять профессионального электрика.

Когда электрическая система заземлена, токи направляются вниз по пути к земле, так что они не могут вступить в контакт с людьми и чувствительным электронным оборудованием.

Вот совет, который я вставляю с веб-сайта электрика, который поможет вам понять, зачем вам нужен профессионал:

Металлические водопроводные и газовые трубы должны быть электрически соединены, чтобы создать непрерывный путь с низким сопротивлением обратно к главной электрической панели.Заземляющий провод, идущий от вашей электрической панели к заземляющему электроду, помогает выровнять повышение напряжения, которое часто происходит из-за молнии и других причин.

Портал электротехники

Я слышал, что вы не должны заземлять свой дом из-за «обратного тока». Но если посмотреть на это, кажется, что это так, только если в доме используется «однопроводной возвратный ток».

Этот провод не использовался в домах в Северной Америке с 1970-х годов, а сегодня дома уже оборудованы в соответствии с действующими стандартами кодов.Это означает, что электрические системы дома уже подключены и заземлены.


Больше опасностей при заземлении

Будьте осторожны при заземлении, если вы принимаете антикоагулянты , противовоспалительные средства или лекарства для щитовидной железы. Заземление абсолютно естественно и безопасно, но если вы не заземлялись в течение длительного времени, вы никогда не узнаете. Удивительные преимущества от заземления могут оказаться слишком хорошими слишком рано, и это может испортить ваши лекарства. Я бы не стал беспокоиться об этом, но стоит отказаться от ответственности.

Другая опасность — просто ЗАБЫВАТЬ принимать лекарства . Преимущества заземления мгновенны и заметны. Настолько, что вы можете отказаться от приема лекарств или забыть. В зависимости от вашего лекарства это может быть опасно.

Не использовать заземляющие устройства во время грозы .

Заземление в среде с ВЫСОКИМИ ЭДС:

Просто потому, что ваш сотовый телефон находится в вашем кармане, и вы слушаете подкаст или видео на YouTube, гуляя по утренней росистой траве, это не означает, что вы не получаете преимуществ от заземления и утреннего солнечные лучи.Мы получаем витамин D через глаза и через кожу. И мы все еще поглощаем электроны с Земли. В то время как ЭДС заставляет ваши электроны быстро двигаться внутри вас, в ЭДС нет заряда, и она не может вас поразить. Некоторые говорят, что нормальные люди со здоровым телом имеют естественную защиту от неионизирующего излучения 2,4 гигагерца, которое мы получаем от большинства современных беспроводных устройств.


Резюме

Заземление может быть ключевым фактором долгой и здоровой жизни.

Эти продукты и методы электрического заземления помогут вам получить пользу для здоровья от отрицательных ионов.

Продукты для этого не нужны, но в зависимости от вашей ситуации могут быть более чем полезными.

Сейчас необходимо заземлить больше, чем когда-либо прежде, и все, что для этого потребуется, вы должны сделать. Если у вас есть электрочувствительность и вы страдаете от плохого состояния здоровья, то заземление может быть посланием для вас Богом. Это поможет вам успокоиться и вернуть контроль над вегетативной нервной системой.Он исцелит ваши надпочечники и поможет бороться с ЭМП и другими формами электричества, которые вы тоже очень чувствительны.

ЭМП и грязные электрические волны глубоко связаны с воспалением, как мы видели в этой статье. Воспаление всегда включает боль. Поверьте, воспаление ли это плеча, спины или глаза (увеит), заземление — одни из лучших доступных нам противовоспалительных методов. Намного лучше, чем ибупрофен или даже куркума. И они бесплатные. Помогите своим целям уменьшить воспаление тела с помощью заземления.

Еще одним важным преимуществом электрического заземления после противовоспалительного действия является положительная реакция вегетативной нервной системы и то, как вы почти мгновенно переходите от симпатического доминирования (стрессовое состояние, надпочечники и т. Д.) К парасимпатическому преобладанию.


Есть ли у вас какие-либо способы заземления?

Как насчет заземления на втором этаже или выше?

Вы используете заземляющий стержень или заземляющую розетку?

Мы будем рады узнать больше о вашей тактике!

Заземление и ЭДС Чтения:

UP NEXT : 5 жизненно важных преимуществ заземления, которые вы получаете от электрического заземления Следующий пост по этой теме посвящен пользе для здоровья.Это помогает объяснить, ПОЧЕМУ вам нужно заземление, и кому это нужно больше, чем другим.


† Результаты могут отличаться. Информация и заявления, сделанные в образовательных целях, не предназначены для замены совета вашего врача. Sprouting Fam не дает медицинских советов, не назначает или не диагностирует болезни. Взгляды и советы по питанию, высказанные Sprouting Fam, не предназначены для замены обычных медицинских услуг. Если у вас серьезное заболевание или проблемы со здоровьем, обратитесь к врачу.


Последнее обновление 30.05.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Как подключить подземную электроэнергию к навесу

От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующая электрическая сеть обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки — это, вероятно, работа для профессионала.

В этом видео, Электрик этого старого дома Скотт Карон показывает нам, как он выполняет свою работу.

шагов для подачи электроэнергии в сарай:

  1. Определите, какая будет потребность в электроэнергии флигеля. Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
  2. Найдите главную панель дома и определите, достаточно ли поступающей электроэнергии для удовлетворения потребностей пристройки, а также достаточно ли места для установки нового автоматического выключателя.
  3. Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
  4. Выйдя наружу, пора рыть траншею. Перед тем, как начать земляные работы, Скотт набирает 811, универсальный номер Call Before You Dig. Эта служба отправляет техника, который обнаружит и отметит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
  5. Рытье траншеи достаточно глубокой (для мощности 240 В код требует, чтобы кабелепровод был как минимум на 18 дюймов ниже поверхности), при использовании траншейной машины намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
  6. Чтобы защитить канал от острых камней, в траншею засыпают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
  7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма даст достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
  8. Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы в достаточной степени, чтобы ее можно было согнуть.Как только канал остынет, новая форма станет постоянной.
  9. Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы в будущем всех, кто копает здесь, предупредить о наличии подземной энергии.
  10. В одном месте, где траншеекопатель столкнулся с уступом и не смог выкопать достаточно глубоко, поверх трубопровода кладут слой бетона толщиной 2 дюйма, песок и предупреждающую ленту.
  11. После установки всех трубопроводов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
  12. Первый шаг к вводу проводов в трубу — это протянуть ленту электрика от одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
  13. Пропуская рыбную ленту через канал, Скотт привязывает веревку диаметром ¼ дюйма к концу рыболовной ленты и тянет ее обратно к дальнему концу.
  14. В кабелепроводе код требует использования отдельных проводников, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке).Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
  15. Внутри сарая соединительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, потому что его легче проложить внутри сарая к новой субпанели. С этим толстым проводом используются специальные соединители с винтовыми зажимами.
  16. В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
  17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
  18. Выключатели и ограничитель перенапряжения устанавливаются в подпанели, а кабельная разводка проводится с использованием типовых методов внутренней проводки.
  19. Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и на сарай можно подавать питание.

Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и настроен для установки будущей зарядной станции для электромобилей.


Инструменты:

Какие типы основания для садовых построек наиболее популярны? — Летний дом 24

Ровный, прочный и устойчивый фундамент — это один из важнейших этапов, если не самый важный этап и отправная точка при строительстве дачи, сарая или любой другой садовой постройки.

Хорошая основа обеспечивает устойчивость кабины, плавность сборки, долговечность и красивый внешний вид. Плохое и неправильное основание приводит к обратному результату и оказывает большое давление на всю кабину, что приводит к сокращению срока службы и множеству других проблем, таких как зазоры между стеновыми досками, плохой внешний вид, а также проблемы с функционированием дверей. и окна.

Следующие ниже базовые типы являются хорошими фундаментами для садовых построек. У каждого типа фундамента есть свои плюсы и минусы, поэтому мы внимательно рассмотрим каждый из них, чтобы помочь вам выбрать лучший базовый тип в зависимости от площади сада, размера кабины и вашего бюджета.

ВАЖНО! Пожалуйста, напишите нам по электронной почте, чтобы получить подробные планы размеров для использования при подготовке основания и помочь решить, подходит ли кабина для вашего предполагаемого использования. Планы можно запросить по адресу [email protected]

.

Винты для заземления Stop Digging предлагают фантастический способ создать безопасный и ровный фундамент для вашего садового сооружения. Установка заземляющих винтов занимает немного времени — и без схватывания бетона вы можете сразу приступить к строительству!

Установка круглый год — Фундаменты «не копать» можно устанавливать в любое время года и при любой погоде.

Меньше беспорядка — минимальное воздействие на окружающие участки и быстрая сборка

No More Concrete- Избегайте тяжелых мешков с бетоном, тяжелой работы, нарушения работы земли и найма техники

Stop Digging предоставляет одну из самых быстрых и чистых услуг для эффективного ровного и прочного основания. Установив и выровняв его командой экспертов, вы можете быть уверены, что шурупы Stop Digging станут идеальным фундаментом для вашего садового дома практически на любой местности.

Посетите https://stop-digging.co.uk/ для получения дополнительных сведений или полного предложения

Строите ли вы небольшой сарай, садовую комнату 4 x 5 м или очень большое офисное здание 5 x 10 м, вы не ошибетесь, выбрав бетонное основание. Это самый прочный и прочный фундамент, но, как и все другие хорошие вещи в жизни, бетонный фундамент является одним из самых дорогих оснований для строительства и требует дополнительных усилий!

Как подготовить бетонное основание?

Если вы строите возле забора, деревьев, стены или чего-то подобного, оставьте не менее полуметра вокруг кабины для свесов крыши, удобной установки и обслуживания.Отметьте участок и выкопайте глубину примерно 20 см в соответствии с планом вашей кабины. Добавьте 5 см со всех сторон для деревянного бокса, который вы установите позже.

Теперь заполните 15 см гранулированным основанием или гравием. Выровняйте садовыми граблями и утрамбуйте при помощи валика или трамбовки.

Следующим шагом будет строительство деревянного каркаса или опалубки, внутри которого будет заливаться бетон. Поддержите раму снаружи, забив в землю несколько столбов по внешнему краю бруса. Установите деревянный бокс так, чтобы верх бетонного основания находился на 4-5 см выше уровня земли.В результате вода будет стекать, а не собираться вокруг основания кабины. Внутренняя поверхность деревянного бокса должна строго соответствовать плану вашей кабины и хорошо выровнена. Измерьте все четыре стороны и сравните диагонали, они должны быть одинаковой длины. Выровняйте бокс с помощью спиртового уровня.

Теперь покройте всю поверхность основания влагонепроницаемой мембраной. Это защитит кабину от влаги.

Для кабин размером более 10 м2 рекомендуется использовать стальную арматурную сетку (стальной стержень).Это значительно прибавит прочности и трещиностойкости. Стальные стержни следует поднимать до центральной высоты плиты.

Следующий этап строительства бетонного основания — заливка бетона в опалубку. Вы можете замешать свой собственный бетон или получить готовую смесь. Вам понадобится тачка, лопата, длинный кусок дерева с прямым краем и одна дополнительная пара рук. Для самостоятельного замешивания вам также понадобится бетономешалка.

Начните заливку с одной стороны и двигайтесь в другую сторону.Принесите бетон с помощью тачки, залейте его равномерно и выровняйте, используя лопату и длинный кусок дерева. В теплый день для застывания потребуется 2–3 часа, а в более прохладный — 4 часа. Вытащите опорные стойки и сбейте деревянный бокс вокруг основания. Окончательное отверждение займет 3-4 дня, прежде чем можно будет приступить к сборке.

Ленточный фундамент — более простая, легкая и менее дорогая альтернатива бетонной плите. Подходит для садовых построек практически любого размера, если земля не имеет уклона. Полосы легко убрать, если в будущем вы купите новую садовую комнату, а старую нужно снести и построить новое основание.Бетонные полосы прочные, прочные и устойчивые.

Как подготовить ленточный фундамент?

Начните с разметки полос, используя план фундамента вашей хижины. Полосы должны быть перпендикулярны внутренним планкам фундамента кабины с расстоянием между полосами до 90-100 см, чтобы гарантировать, что планки фундамента и, наконец, половые доски будут твердыми и достаточно прочными, не изгибаясь.

Теперь выкопайте полосы глубиной 15-20 см и шириной 15 см в соответствии с планом фундамента вашей хижины.Засыпьте гранулированное основание толщиной 10-15 см или гравием. Постройте деревянный бокс примерно на 5 см над землей, в результате чего верхняя часть полос будет находиться на одинаковом расстоянии от земли, обеспечивая хорошую вентиляцию под кабиной, тем самым сохраняя влагу в кабине. Поддержите деревянный бокс снаружи, вдавив столбы в землю и прибив их к боксу. Это укрепит всю деревянную опалубку, чтобы выдержать давление бетона во время затвердевания.

Для дополнительной прочности мы рекомендуем использовать стальную арматурную сетку внутри полос.Перед тем, как заливать бетон, приподнимите сетку на 4-5 см снизу, чтобы она оказалась по высоте в центре полосы.

Залить бетон в деревянные ящики. Поскольку ленточный фундамент требует в несколько раз меньше бетона по сравнению с полной бетонной плитой, и поэтому смешивание собственного бетона должно быть легко достижимой задачей, или вы можете получить готовую смесь. Вам понадобится бетономешалка, тачка для перевозки бетона. строительная площадка, лопата и кусок дерева с прямым краем длиной 20-25 см.

Начинайте заливку бетона с одного конца ящика по направлению к другой стороне. Залейте бетон и выровняйте его, используя лопату и длинный кусок дерева. Затвердение займет несколько часов в теплый день и 4-5 часов в более прохладный день.

Когда полосы будут уложены, очистите землю между полосами. Удалите примерно 5 см земли, накройте поверхность гидроизоляционной мембраной, геотекстилем или аналогичным материалом. В завершение засыпьте гравий, песок или гранулированное основание. Это предотвратит прорастание травы в кабине, которая может привести к гниению и гниению.

Вытяните опорные стойки и сбейте деревянный бокс вокруг основания. Окончательное отверждение займет 2-3 дня, прежде чем можно будет приступить к монтажу кабины.

Основание из тротуарной плитки — хорошее основание для небольших и средних садовых построек. Это одна из самых простых в строительстве оснований, относительно дешевая и не требует бетонных работ. С другой стороны, он выглядит красиво, кабину легко установить на тротуарной плитке, а в будущем ее легко снять или расширить, если вы захотите построить кабину большего размера.

Как уложить основу тротуарной плитки…

Выкопайте яму глубиной 15–18 см в соответствии с планом фундамента, и вы можете оставить еще 10–15 см за пределами хижины, чтобы создать дополнительную область сухой земли вокруг здания. Покройте поверхность влагонепроницаемой мембраной или чем-то подобным.

Выложите основание из 15 см гравия или гранул MOT 1. Выровняйте и выровняйте основание с помощью садовых граблей и уплотните его с помощью валика или трамбовки.

Теперь уложите 3 см песка, даже используя лопату и грабли, но не уплотняйте.

Начать укладывать тротуарную плитку. Оставьте расстояние 3 мм между плитами, нажмите и постучите по ним, чтобы разместить и выровнять.

В конце засыпать зазоры между плитами песком. Песок в зазорах должен быть хорошо утрамбован, поэтому плотно вдавливайте песок в зазоры.

Если вы ищете прочное и прочное основание для сарая или садовой комнаты, то этот вариант стоит по очень разумной цене.Регулируемая опора подступенка отлично подходит, если у вас уже есть жесткая поверхность, которую нужно выровнять.

Как подготовить фундамент пьедестала?

Сначала подсчитайте количество подступенков, необходимое для вашей кабины. Для этого воспользуйтесь планом каркаса фундамента кабины. Цена за стояк составляет около 5 фунтов стерлингов. Как вариант, вы можете использовать ветрозащитные блоки на гравии.

Выкопайте 20 см земли и оставьте еще 10 см за пределами кабины, чтобы образовалась дополнительная область сухой земли по всей внешней поверхности.

Соорудите заграждение с внутренней стороны выемки из деревянных досок. Это поможет вам при укладке гравия и при выравнивании удерживает гравийное основание на месте.

Накройте дно мембраной, чтобы трава не прорастала через основание под кабиной. Заполните яму гранулированным основанием MOT 1 или гравием и выровняйте его с помощью садовых граблей. Затем вы можете уплотнить землю, чтобы исключить чрезмерное движение.

Теперь разместите опоры стояка или раздробленные блоки в соответствии с планом фундамента.Рекомендуем выдерживать расстояние между подступенками в пределах 50-60 см. Поддерживайте все планки фундамента, включая все внешние и внутренние планки.

Сначала прикрутите вместе всю конструкцию фундаментной рамы в соответствии с планом кабины, поднимите ее на подступенках, выровняйте, отрегулировав высоту подступенков, и прикрутите доски к подступенкам.

При использовании противоскользящих блоков сначала поместите блоки, затем скрутите вместе всю фундаментную раму, затем выровняйте и, наконец, прикрутите внешние доски к блокам.

Общие сведения о системе электропроводки и заземления в доме

Электромонтажные работы, как правило, различаются по сложности. Она может варьироваться от простой до чрезвычайно сложной, поэтому любой домовладелец, ориентированный на самостоятельное строительство, должен иметь хотя бы базовое представление о проводке в доме и о том, что подразумевают под собой электромонтажные работы.

Местная коммунальная компания снабжает каждый дом электросчетчиком, через который поступает электричество. Затем электричество проходит через главный автоматический выключатель, а за ним — домашний автоматический выключатель, который в очень старых домах может быть известен как блок предохранителей.

Отсюда электричество входит в многочисленные цепи, достигая всех углов вашего дома, проходя через отдельные автоматические выключатели, которые действуют как меры безопасности, защищая систему от перегрузки. Вся домашняя электрическая система обычно рассчитана на работу от 120 вольт, за исключением некоторых приборов большого размера, которые работают от 240 вольт.

Важной частью электропроводки в вашем доме является заземление. Чтобы понять, насколько важно заземление для домашней системы электропроводки, необходимо иметь базовое представление о природе потока электроэнергии.

Основы электромонтажа дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов внутри металлических проводов. Ток принимает две формы: положительный и отрицательный. Коммунальная компания, использующая огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока — это поляризованный заряд, идущий в ваш дом через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда в системах домашней электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба этих типа проводов проходят через вашу электрическую панель, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении своих электронов в землю. Необходимо разрядить отрицательную энергию и восстановить баланс. Это делается через нейтральные провода в электрической системе.Однако иногда пути нарушаются, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Электропроводка в заземленном доме

В системах электропроводки в жилых помещениях система заземления функционирует как «резервный» путь, предлагая электрическому току альтернативный путь, по которому можно будет следовать в случае возникновения проблем с электропроводкой. Система заземления — это система неизолированных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, параллельно проводам под напряжением и нейтралью.Если возникает какая-либо проблема, паразитный ток направляется обратно на землю по другому маршруту, созданному этой системой.

Разряд оголенных медных проводов в шине заземления на главной сервисной панели, подключенной к заземлению глубоко в землю. Благодаря этой системе электричество проходит по пути наименьшего сопротивления на случай, если в вашей системе электропроводки возникнет проблема.

Чтобы проверить, есть ли в вашей домашней электропроводке система заземления, вам нужно осмотреть каждую розетку.Третья круглая щель в розетке — это заземление. Конечно, не все системы домашней электропроводки имеют такую ​​продуманную систему заземления. Например, в старых домах, особенно в домах до 1965 года, вместо неизолированных медных проводов используются металлические кабельные каналы или металлические кабели. Примером может служить проводка с ручкой и трубкой. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземляющей проводки. Розетки без заземления имеют два гнезда вместо трех, и их рекомендуется обновить.

Защита домашней электропроводки

Чтобы полностью понять систему электропроводки вашего дома, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемыми частями вашей электрической системы.

  • Плавкие предохранители или автоматические выключатели : Они представляют собой защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут обнаруживать короткие замыкания и немедленно реагировать, мгновенно прекращая прохождение тока.В случае замыкания на землю или короткого замыкания, немедленное уменьшение сопротивления вызывает неконтролируемую циркуляцию тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, прикрепленный к металлической проволочной трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
  • Заземление устройства: Многие подключаемые к розетке электроприборы имеют собственную систему заземления.Пылесосы, электроинструменты и некоторые другие устройства более безопасны, если на вилке шнура имеется третий контакт, что свидетельствует о том, что устройство имеет собственную систему заземления. Его форма соответствует прорези заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключиться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
  • Переходники для вилок: Переходники для вилок, позволяющие использовать трехконтактные вилки в двухпозиционных розетках, довольно популярны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
