Монтаж системы автоматического полива газона своими руками

Система автоматического полива газона

Система автоматического полива газона

О системе автоматического полива растений мы уже говорили, предоставляя вашему вниманию ее сущность, составные части, а так же наиболее качественных производителей. Хотелось бы добавить, что монтаж системы автоматического полива своими руками является весьма трудоемким процессом, требующим массы расчетов, денежных затрат на покупку составляющих системы автополива, а так же времени на осуществление монтажа.

Несмотря на это, создание автоматического полива газона своими руками позволяет сэкономить достаточно много денег, а так же набраться опыта в данной сфере, что пригодиться в будущем для  самостоятельного ремонта и обслуживания системы, что так же сэкономит ваши деньги.

Как сделать систему автоматического полива газона своими руками?

Создание системы автоматического полива газона своими руками

Составляющие элементы системы автополива газона

Как мы уже говорили, создание системы автополива газона является трудоемким процессом, но если вы все же настроились на данную работу, необходимо приобрести следующие элементы системы автоматического полива газона:

• Насосная станция
• Фильтры тонкой очистки
• Регуляторы давления
• Электромагнитные клапана
• Трубы ПНД
• Дождеватели
• Контроллеры

Кратко рассмотрим предназначение и нюансы выбора каждого из элементов автоматической системы полива газона.

Насосная станция необходима для того, что бы создать достаточное для полива газона давление, т.к. зачастую центральный водопровод не обеспечивает такое давление. Выбор насосной станции, как и других элементов системы автоматического полива газона, необходимо осуществлять после составления проекта и расчета необходимого потребления воды.

На основе всех этих данных подбирается оптимальная производительность насосной станции, которая сможет обеспечить полив всего участка либо его части (если площадь полива большая).

Фильтр тонкой очистки. Очень часто источником водоснабжения дачи служит самодельная скважина на участке. Если осуществлять полив газона водой со скважины без предварительной очистки воды, дождеватели быстро выйдут из строя, т.к. забьются мелкими песчинками. Фильтр тонкой очистки поможет избавиться от этой проблемы.

Регуляторы давления используют в том случае, если система автоматического полива газона состоит из поливальных головок (дождевателей) различного вида. В этом случае каждый дождеватель имеет свое определенное рабочее давление, которое и устанавливается с помощью регулятора давления. Так же данные элементы полива используются при создании системы капельного полива растений.

Электромагнитные клапана вместе с контроллерами необходимы для того, что бы можно было поочередно поливать определенные зоны участка. К примеру, если газон имеет большую площадь и производительности насосной станции не хватает для полива всего газона, можно осуществить полный полив в 2-3 шага, поочередно поливая каждую секцию. С помощью контроллера устанавливается время открытия/закрытия определённого электромагнитного клапана, который подает воду на дождеватель.

Трубы ПНД (полиэтилен низкого давления) являются транспортной магистралью воды от источника водоснабжения к дождевателям. Для создания системы автоматического полива газона своими руками необходимо выбирать трубы различного сечения от источника водопровода к дождевателю с уменьшением сечения.

Дождеватели являются исполнительным органом системы автополива газона. Они находятся в почве и выдвигаются на 15-20 см вверх во время полива газона, после чего снова прячутся. Существуют статические и роторные дождеватели. Первые осуществляют полив определенного сектора, а роторные вращаются и заливают газон вокруг себя на определенный (рабочий) радиус.

Дождеватели, спрятанные в почве

Создание проекта автоматической системы полива газона

Проект автоматической системы полива газона

Составляющие элементы системы автополива газона

Для удобства восприятия информации разобьем этот этап на под этапы:

1. Составляем план газона. Первым делом необходимо начертить схему всего участка с указанием площадки газона, которую будем поливать. Так же на схеме указываем, какие участки сада поливать не допускается (к примеру, зоны отдыха, садовые постройки, ограждение и т.д.). Ну и в результате разбиваем поливаемую площадку на несколько прямоугольников.

2.Расчитываем пропускную способность трубопровода.  Для этого измеряем диаметр трубы источника водоснабжения (к нему мы будем подсоединять трубопровод системы автоматического полива газона). Исходя из определенного диаметра, устанавливаем табличную пропускную способность трубы (в Интернете есть специальные таблицы), после чего перекрываем все разветвления и устанавливаем производительность нашей трубы опытным путем (количество литров в минуту). На основании этого подбираем оптимальный диаметр трубопровода для системы автоматического полива.

3. Определяем место дождевателей на участке. Т.к. на сегодняшний день дождеватели имеют различный радиус действия, вплоть до 25 метров, подбираем количество и место установки дождевателей на участке. Для этого на имеющемся плане газона, циркулем в масштабе отчерчиваем круги (радиусы действия выбранных вами дождевателей). Каждый дождеватель имеет  свое рабочее давление, расход воды и небольшую погрешность в рабочем радиусе. Давление в трубопроводе мы уже рассчитали, только следует учитывать, что по всему трубопроводу образуются небольшие потери давления (10-15%), их необходимо учитывать при установке регулятора давления. Исходя из расхода воды одного дождевателя, подбираем необходимое количество поливочных головок на основании производительности насосной станции и количества секций по поливу газона.

Отмечаем группы одновременно работающих дождевателей на плане (к ним в дальнейшем будет подсоединен один электромагнитный клапан).

4.  Определение места установки электромагнитных клапанов и контролеров. Как мы уже сказали, к одной группе дождевателей (секции полива) необходимо подсоединить один электромагнитный клапан. Разветвление трубопровода на секции полива рекомендуется осуществлять в одном месте, что бы все электромагнитные клапана находились вблизи друг друга (для удобства ремонта и обслуживания). Если вы выбираете контроллер автоматического управления системой полива газона, место его установки должно быть защищенным и в то же время с этого места должна хорошо просматриваться вся система полива.

5. Планировка главного трубопровода и разветвлений. Последним этапом создание проекта автоматической системы полива газона является планировка «сетки» трубопровода. Этот этап является ответственным, т.к. неправильная планировка закладки труб может привести к большим потерям давления, расходу материала (а это повышенные денежные расходы) и слабой эффективности работы полива.  На проекте полива газона линиями размечаем места прокладки магистральной трубы и разветвлений. Обращаем ваше внимание на то, что трубы должны как можно реже перегибаться и прокладываться к дождевателям по наикратчайшему пути. Еще один важный момент – диаметр трубы. Магистральная труба должна быть большего диаметра, чем разветвляющийся от него трубопровод.

6. Проверка проекта. Созданный проект автоматического полива газона необходимо еще раз проверить, что бы зона действия дождевателей обеспечивала полив всего газона, производительности насосной станции хватало на полив и т.д. После окончательной проверки можно подбивать смету на материалы и оборудование, после чего идти за покупками и осуществлять монтаж системы автоматического полива газона своими руками.

Монтаж и первый запуск системы автоматического полива газона своими руками

Итак, сначала размечаем территорию газона согласно имеющемуся плану: отмечаем место прокладки труб, установки дождевателей и т.

д. Далее по размеченным линиям вырываем траншеи под закладку трубопровода. Лучше всего, если глубина траншеи ниже глубины промерзания грунта (около 1 метра), но в этом случае повышается трудоемкость работ. Разрешается укладывать трубы на глубину 30 см, но с небольшим уклоном и созданием дренажных клапанов в найнизших точках (для стока воды с системы во время зимней консервации системы). Далее на поверхности вся трубопроводная магистраль и клапаны соединяются (с помощью фитингов) и укладывается в траншею. Не спешим засыпать траншею, сначала подаем воду в трубопровод и проверяем герметичность системы (заодно и очищаем трубопровод от грязи), если все нормально, накручиваем дождеватели и засыпаем готовую систему автоматического полива газона.

Ну и, в конце концов, регулируем направление полива дождевателей и наслаждаемся системой полива газона созданной своими руками! Остается только обслуживать систему (чистить фильтры, поливочные головки, а так же консервировать всю систему на зимний период).

Нормы полива газона

Еще одна вещь, которую вы должны знать – нормы полива газона (общепринятые рекомендации по поливу газона), они гласят следующее:

1. Полив газона должен осуществляется 1 раз в 3 дня, максимум 1 раз в неделю.
2. Поливать газонную траву необходимо в вечернее либо утреннее время, т.к. вода в это время не так быстро испаряется. Лучше всего поливать газон вечером.
3. Достаточным является полив газона, если почва насытилась водой на глубину 30-50 см.
4. Запрещается поливать газон открытой струей, необходимо использовать насадки-распылители ( к системам полива газона это не относится, там установлены дождеватели)
5. На 1 м² воды необходимо от 12 до 15 литров воды, если меньше – газону будет недостаточно влаги, больше – переизбыток, трава начнет гнить.

Вот и все, что вы должны знать о монтаже системы автоматического полива газона своими руками,  а также об уходе за газонной травой!

Система полива своими руками — 2 лучших варианта!

Ручной полив участка со временем превращается в обременяющую задачу, выполнять которую хочется все меньше и меньше. Решить проблему поможет автоматическое либо автоматизированное орошение. С проектированием системы и монтажом всех ее составляющих можно справиться собственными силами. Как? Читайте далее.

Система полива своими руками

Выбираем источник водоснабжения

Мы приводим инструкции по монтажу двух систем полива: масштабной автоматической с использованием программируемого контроллера и скромной неавтоматизированной, обустроенной на основе бочки.

Прежде чем приступать к обустройству любой из двух рассматриваемых систем, нужно выбрать источник воды и подходящее для конкретной ситуации насосное оборудование. Воду можно брать из:

• главного водопровода. Самый удобный вариант. Если ваш дом оснащен собственным водоснабжением, достаточно попросту врезать в него главную трубу системы полива. Никакие насосы в большинстве ситуаций устанавливать не приходится;
• скважины. Требуется установка погружного либо поверхностного (в зависимости от глубины источника) насоса;

  Насос для скважины

• колодца. В систему включается поверхностный или погружной насос;

  Поверхностный насос

• бочки или другой емкости для воды. В установке насоса, как правило, нет необходимости;
• природного источника (река, озеро, пруд и т.д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.

Узнайте, какой выбрать насос для полива огорода, а также рассмотрите разновидности и процесс монтажа, в нашей статье.

Цены на электрические водяные насосы

Электрические водяные насосы

Таблица. Насос Малыш, используемый для перекачки воды из открытых водоемов, колодцев и скважин. Характеристики

Насос Малыш, характеристики	Показатели
Тип насоса	Бытовой вибрационный погружной
Сила потребляемого тока	3 А
Мощность	165 Вт
Забор воды	Нижний
Напор	40 м
Производительность	432 л/мин
Длина кабеля	10-40 м
Непрерывная работа	Не более 12 часов подряд
Необходимость отключения питания на 15-20 минут	Через каждые 2 часа
Подклключение	К гибкому шлангу

Делаем полноценный автоматический полив

Автоматическое орошение

Чертим план

Начнем с оформления плана участка. В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.

Схема орошения

На схеме отмечаем точку водозабора. В случае если источников воды несколько, и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива

Выбираем метод орошения

Определяем количество воды

В рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.

Cистемы автоматического полива

Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.

Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.

Роторные дождеватели

Важное замечание! Использовать дождеватели для полива участков, ширина которых составляет менее 2 м, не рекомендуется. Такие устройства имеют слишком большой радиус действия, что может доставить ряд неудобств.

Осциллирующие дождеватели

Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.

Цены на пистолеты, насадки, дождеватели для шлангов

Пистолеты, насадки, дождеватели для шлангов

Составляем схему полива

Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия. Придерживаемся такого порядка проектирования:

• по углам участка устанавливаем дождеватели для полива на 90 градусов;
• вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
• по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
• по площади устанавливаем устройства, поливающие на 360 градусов.

Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.

В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:

• сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
• по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
• в местах, куда не достают дождеватели, планируем укладку капельной линии.

Важно! Перепроверьте проект. Убедитесь, что все насаждения будут получать воду.

Проверяем водозабор на пропускную способность

Готовый план позволяет нам установить нужное количество дождевателей. Однако перед монтажом системы мы должны узнать, хватит ли производительности источника водоснабжения для эффективного обслуживания обустраиваемой системы. Делаем это следующим образом:

Теперь определяем, сможет ли водозабор обеспечивать одновременную работу всех запланированных линий полива. Потребность дождевателей остается одинаковой и определяется в соответствии с площадью их покрытия. В нашем примере мы устанавливаем:

• устройства на 180 градусов с площадью покрытия до 200 м²— 2 штуки. Потребность каждого прибора в воде составляет 12, в сумме – 24;
• дождеватели на 270 градусов с площадью покрытия до 200 м²– 2 штуки. Потребность каждого составляет 14, итого – 28;
• устройство на 180 градусов с покрытием до 50 м²– 1 штука. Потребность – 7;
• прибор на 270 градусов с покрытием до 50 м²– 1. Потребность – 9;
• дождеватель на 90 градусов с площадью покрытия до 50 м²– 1. Потребность в воде – 6.

В сумме потребность наших оросительных устройств в воде составляет 74. Водозабор способен выдать только 60. Подключить все устройства к одной линии для одновременного использования не удастся. Для решения проблемы делаем две линии дождевателей. Одна будет использоваться для обслуживания больших устройств, другая – для маленьких.

Для капельного полива делаем третью линию. Она требует индивидуального управления, т.к. основные линии включаются примерно на полчаса каждые сутки, а капельные же должны работать не меньше 40-50 минут, в зависимости от особенностей грунта и потребностей насаждений.

Подключать капельную линию и дождеватели к общей линии нельзя. При подобном обустройстве системы будет либо слишком обильно поливаться участок, обслуживающийся дождевателями, либо же территория с капельным поливом не сможет получать жидкость в достаточном объеме.

Автоматизируем систему

Заказываем материалы

Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

Возле крана водоснабжения устанавливаем входную колонку для подсоединения системы, а также специальную монтажную коробку для размещения отсекающих клапанов по количеству линий полива. У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

Система автоматического полива

Мы обустроили линии следующим образом:

• одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
• вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м². Трубы использовали аналогичные;
• третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.

Подключаем и настраиваем полив

Первый шаг. Размещаем на участке элементы полива и соединяем их между собой с помощью специальных соединителей и разветвителей. Следим, чтобы в трубы не попадала земля.

Дождеватель можно установить в любом нужном местеКонструкция соединителей очень проста — с работой легко справится даже женщина

Второй шаг. Подключаем собранную систему к водоснабжению и делаем пробный запуск. Выставляем дождеватели в нужных направлениях. Если все в порядке, переходим к выполнению земляных работ.

Третий шаг. Выкапываем по ходу трубопровода 200-250-миллиметровую канаву.

Четвертый шаг. Засыпаем дно траншеи слоем щебенки. Засыпка возьмет на себя функции дренажной подушки, обеспечивающей отведение остатков воды.

Пятый шаг. Аккуратно укладываем трубы и прочие элементы системы в канаву.

Аккуратно укладываем трубы и прочие элементы системы в канаву

Шестой шаг. Выполняем обратную засыпку траншеи.

Седьмой шаг. Включаем систему для проверки. Регулируем дождеватели.

Восьмой шаг. Программируем контроллер на включение и выключение орошения в необходимое время. Помним: линии должны работать поочередно, включать их одновременно можно только при достаточной пропускной способности водозабора.

Монтаж насосной группы и емкостиМонтаж контроллера и автоматики

Полив подключен и настроен. Можем принимать его в постоянную эксплуатацию. В будущем регулярно проверяем состояние и правильность работы элементов оросительной системы.

Бюджетный вариант полива

Пример схемы капельного поливаПример схемы капельного поливаСхема простого капельного поливаСистема капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон. Важно! На время застывания бетона фиксируем опоры распорками.

Бочка на каркасеКапельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

Тройник в системе капельного полива растенийВариант устройства полива с капельными лентамиСхема ленты для капельного полива

Узнайте, как установить баню бочку своими руками, изучив пошаговую инструкцию для умелых хозяев дома, в нашей статье.

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самомуСистема капельного поливаРаспылитель для поливаУмная теплицаКапельный полив своими руками

Удачной работы!

Видео – Система полива своими руками

Автоматический полив участка своими руками

Ежегодно владельцы загородных участков сталкиваются с тем, что газон, радовавший глаз свежей зеленью весной, к концу мая теряет свою яркость и постепенно становится буро-желтым, хотя еще только лето и до осени далеко. Чтобы решить эту проблему, нужно поливать газон минимум раз в неделю. Это достаточно трудоемкое занятие, требующее регулярных затрат сил и времени. Альтернативное решение — автоматический полив участка по технологии Rain Bird.

Планируете самостоятельно разработать проект для загородной территории и смонтировать систему собственными руками? Тогда эта статья будет вам полезна. Автоматический полив Rain Bird поможет организовать равномерное и своевременное увлажнение газона, чтобы избежать высыхания травы и постепенно укрепить корневую систему.

В этой статье мы расскажем, как самостоятельно разработать проект, а затем смонтировать своими руками систему автополива на дачном участке. Ее правильное использование позволяет равномерно и своевременно полить газон, избежать появления высохшей травы и укрепить корневую систему.

Преимущества автоматической системы полива:

	Вы экономите воду. За счет программируемого контроллера автополив осуществляется в момент, когда испарения не очень велики. Регулярное и своевременное орошение газона помогает растениям оставаться красивыми и здоровыми. Превосходный результат уже после нескольких использований.
	Вы экономите деньги. Благодаря системе автоматического полива Rain Bird растения поливаются согласно их потребности во влаге. Это исключает дополнительные траты по уходу за травой. Дополнительные меры просто не потребуются. Своевременный полив и стрижка травы — это основа ухода за газоном, позволяющая добиться его великолепного вида надолго.
	Вы экономите время. Технология автоматического полива избавляет вас от ряда хлопот и забот, связанных с уходом за растениями и садом. Забудьте об этом. Теперь у вас больше времени для отдыха и общения с близкими. Наслаждайтесь выходными или отпуском в полной уверенности, что ваш газон получает должный уход и контроль.

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

Схема для проектирования автоматического полива

На предложенной ниже схемы вы сможете рассмотреть элементы системы автоматического полива, а также места их использования на загородной территории.

Статические оросители для автоматического полива небольших участков

Статические оросители используются для полива кустарников, клумб и небольших газонов. Их устанавливают на одном и том же уровне с грунтом. В момент появления давления воды, шток оросителя выдвигается, а при окончании поливочных работ автоматически задвигается обратно.

Радиус полива — от 1,2 до 7,6 метров, рабочее давление — 1–2,1 бара.

Вращающиеся форсунки позволяют эффективно распределить воду циклическими струями с малым количеством осадков. Они размеренно разбрызгивают воду, снижая эрозию и размыв почвы.

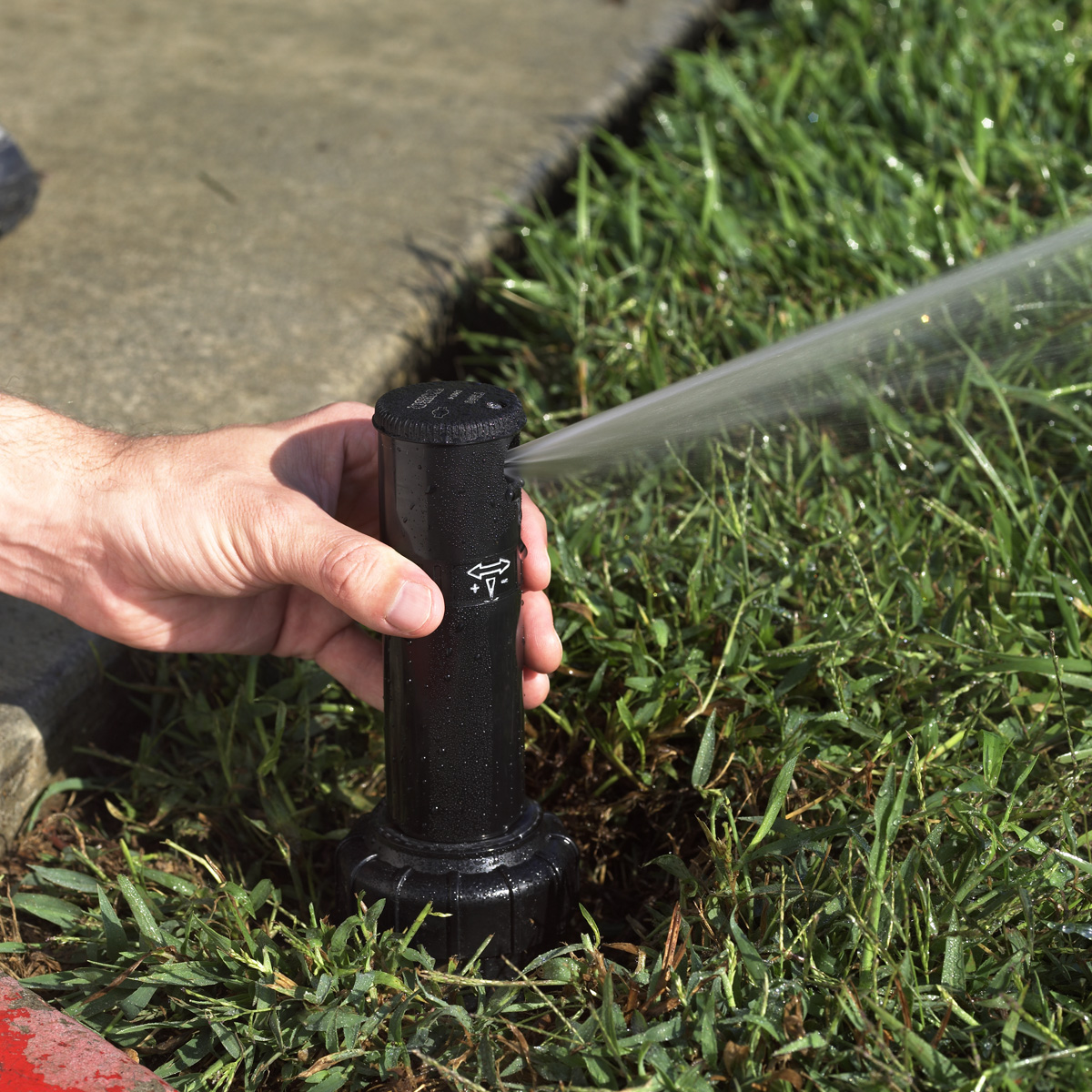

Роторы для автоматического полива средних и малых участков

Роторы рекомендуются для территорий с небольшой или средней площадью. Давление воды поднимает шток на поверхность. Так осуществляется полив. Шток автоматически опускается после завершения работ. Сектор полива можно регулировать в диапазоне от 40 до 360°.

Технология позволяет создать «дождевую завесу» для оптимального распределения воды. Это гарантирует качественный уход за газоном. Роторы с обратными клапанами используются, чтобы избежать заболачиваний на территориях с перепадами высот.

Применение клапанов

Технология создания дождевой завесы помогает правильно распределять воду для полива, что гарантирует отличное качество газона. Роторы с обратными клапанами позволяют избегать заболачивания на участках с перепадо высот.

Клапаны

Специальные электромагнитные клапаны управляются с помощью контроллера и открываются для подачи воды к оросителям.

Клапан Low Flow DV DRIP был разработан прицельно для систем капельного орошения.

Даже при незначительном расходе воды устройство отлично функционирует. Электромагнитные клапаны DV и HV — удачный вариант для небольших территорий частных домовладений.

Применение клапана
	LFV – Low Flow	HV	DV

Контроллеры для автополива

С помощью контроллера сигнал на открытие подачи воды или ее закрытие передается клапанам системы.

Таймеры, устанавливаемые на водопроводном кране, характеризуются простотой настройки и программирования. Они эффективно регулируют даже минимальный расход воды. Автоматические системы включают в себя устройства отключения полива, которые срабатывают во время дождя. Эти элементы оценивают уровень атмосферных осадков и при необходимости автоматически блокируют подачу воды, позволяя ее экономить и исключить риск переувлажнения почвы.

Автополив микроорошение

1. Эмиттеры. Самопробивные эмиттеры Rain Bird расходуют от 2 до 68 л/ч. Это гарантирует идеальный полив грядок, кустарников, деревьев и клумб. Для того чтобы сделать монтаж более удобным, используйте инструмент XM-TOOL.
2. Капельный шланг. Он предназначен для капельного орошения и представлен в двух вариантах — для укладки над или под землей. Элемент подходит для орошения грядок, деревьев и кустарников, а также живых изгородей.
3. Пусковые комплекты микроорошения. В их составе есть фильтр, регулятор давления и электромагнитный клапан с небольшим расходом.
4. Микрооросители. Такие устройства рекомендуются для полива кустов, цветников и клумб. Микрооросители подключаются с помощью раздаточной трубки диаметром 6 мм. Радиус полива регулируется.

Комплектующие для автоматического полива Rain Bird

Все элементы для самостоятельного монтажа системы автополива можно заказать в компании «Газон Сервис Irrigation». Мы поможем подобрать подходящие комплектующие от насосов и роторных дождевателей до электромагнитных клапанов и блоков управления. Изучите каталог продукции Rain Bird и создайте оптимальную систему орошения загородного участка.

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

наверх

Автополив газона своими руками. Создаем автоматический полив газона на своем участке сами

Ежегодно нам приходится сталкиваться с давно надоевшей проблемой: зелёный газон, радующий наш глаз яркой весенней зеленью, к июню месяцу, а в последние несколько лет и к последней декаде мая, полностью теряет свою привлекательность, превращаясь в жёлто-бурое «пятно», портящее внешний вид всего приусадебного участка. А до осени то ещё далеко…

Пытаясь справиться с проблемой, мы идём по самому простому пути – организовываем регулярный полив, с периодичностью не менее одного раза в неделю. Что же, вполне верное решение, хотя имеющее свои побочные эффекты – полив газона не только приятен, но и трудоёмок, а ещё требует наличия свободного времени, которого у большинства из наших читателей попросту нет.

В чём суть системы автополива газона?

Некоторые садоводы любители, ошибочно считают, что система автополива газона – это набор разбрызгивателей (спринклеров), установленный на газоне и подключенный к трубопроводу централизованного водоснабжения. В общих чертах да, но в принципе – нет. Одними лишь «вертушками», приобретёнными в магазине хозтоваров здесь не обойтись.

Без организации правильной карты полива газона успеха нам не видать. Некоординированное расположение распылителей приводит к неравномерному распределению влаги и потому в одном месте мы получаем болото, в то время как на других участках трава жухнет и пропадает. На этом фоне, на нашем участке прекрасно начинают чувствовать себя сорняки, которым, по сути, неважно – есть влага или нет – было бы место под солнцем.

Сталкиваясь с проблемами неправильно организованного автоматического полива газонов или устав разматывать шланги для полива газона, многие владельцы приусадебных участков, махнув рукой, отпускают ситуацию и пытаются найти что-то прекрасное в сорных травах и жёлто-бурых оттенках зелёного. И лишь единицы принимают единственно верное решение – обращаются за помощью к профессионалам. Результат не заставляет себя ждать. Всего за несколько суток (специалисты компании «Акварэй» работают в режиме 24/7) опытные проектировщики и технические специалисты организуют на приусадебном участке эффективный полив, по желанию с полным набором спецэффектов: радужная подсветка, движение ротаторов в унисон мелодии и прочее. Как принято говорить, любой каприз… И тут встаёт только один вопрос: Во сколько это мне обойдётся?

Для тех, кто привык экономить и считает себя неплохим техническим специалистом, мы готовы пойти навстречу, и дадим пару-тройку действительно полезных рекомендаций, которые помогут создать идеальную систему автополива собственными руками. И начнём мы с комплектующих, которые, кстати, также можно заказать и приобрести в компании «Акварэй»:

Описывая принципы работы системы автополива можно понять назначение каждого из вышеупомянутых элементов. Насос подает воду в систему, фильтрующие элементы позволяют очистить её от посторонних включений и примесей, регуляторы давления необходимы для поддержания заданных режимов работы на всех участках водопровода, трубопровод подаёт воду к спринклерам, электромагинтые клапаны блокируют подачу с периодичностью, которую определяет командоконроллер. В принципе, всё достаточно просто и доступно, но для того чтобы досконально разобраться в принципах функционирования системы и понимать какие ограничения существуют при её эксплуатации, следует ознакомиться с отдельными составляющими более подробно.

Насосная станция

Необходима для подачи воды в систему. Можно, конечно, обойтись и без неё, подключившись к центральному водопроводу, но как показывает практика, данное решение создаёт лишь дополнительные проблемы. Давление воды в центральном коллекторе редко превышает 1 атм, что критически мало для организации эффективного орошения. Другое дело собственная скважина. Установив насос (выбирается в соответствии со стоящими задачами) Вы сможете самостоятельно регулировать давление, поднимая его до оптимального показателя. При этом, весьма важно, чтобы насосная станция имела производительность на 25% выше, нежели того требуют технические условия.

Фильтры

Достаточно часто, помимо воды, из скважины идёт песок и мелкие камешки. Если для насоса данная проблема не так актуальна, то для спринклеров абразивы представляют реальную угрозу: мелкие частицы перекрывают каналы подачи воды и оборудование для полива приходит в техническую негодность. Именно поэтому для обеспечения нормального функционирования системы необходимо использовать фильтры со степенью очистки до 100 микрон.

Регуляторы давления

Различные типы спринклеров отличаются по граничным показателям рабочего давления. В тех случаях, если система полива не может быть сформирована из дождевателей с одинаковыми техническими характеристиками, необходимость использования регуляторов давления на локальных участках становится, как никогда актуальной. Кроме того, используя регулятор давления (компания «Акварэй» располагает широким ассортиментом последних) можно комбинировать спринклеры и рукава капельного орошения.

Система трубопроводов

В современных системах автоматического орошения широко применяются ПНД-трубы (полиэтилен низкого давления) различных диаметров. Центральный коллектор имеет наибольший диаметр, ответвления выбираются из расчёта фактической потребности. В местах распределения потоков обустраиваются специальные «клапанные колодцы», в которых размещаются электромагнитные клапаны, отвечающие за дозированное распределение потока.

Одна из наиболее серьёзных задач при проектировании сложных систем автополива – подбор сечения магистральных и отводных трубопроводов. За основу расчётов берутся суммарная пропускная способность, мощность насосной станции, фактическая потребность в поливе. Имея эти данные можно чётко рассчитать технические характеристики основного оборудования, что является первоочередной задачей при проектировании.

Архиважный вопрос – обеспечение условий для эффективной консервации системы на период зимнего простоя. Самый простой способ – прокладка коммуникаций ниже уровня промерзания грунта. В нашем случае, глубина траншеи должна превышать 300 мм, а колодцы с разводкой боковых потоков обязательно оборудуются дополнительными утеплителями. Если возможности для углубления и утепления нет, можно поступить проще. Трубопроводы прокладывают под необходимым уклоном, который позволяет полностью освободить систему от остатков воды, что выполняется за счёт вывинчивания концевого клапана.

Электромагнитные клапаны

Как говорилось ранее, электромагнитный клапан необходим для нормализации давления в системе. Тем не менее, это не единственная возможность его практической реализации. Так, например, имея систему производительностью до 4м3/час и трубопроводы с пропускной способностью 10 м3/час, можно организовать эффективное орошение, без наращивания мощности насосной станции. В частности, используя алгоритм поочерёдного включения клапанов и орошая участок равными сегментами, Вы не перегружаете насос и обеспечиваете реальный запас мощности при минимизации капитальных затрат.

Контроллеры

Для организации поочерёдного полива используют системы автоматического управления. С центрального пульта управления, которому подчинены все командоконтроллеры, задаётся режим работы, выбираются конкретные условия полива для каждого из участков. Процесс этот достаточно сложный, поэтому приобретая командоконтроллеры запрашивайте поддержку на этапе первичной наладки и последующей эксплуатации.

Дождеватели

В быту применяется два основных типа дождевателей (мы предлагаем значительно больший выбор): роторные и веерные. Веерные обеспечивают равномерное распыление по заданному радиусу. Роторные спринклеры обеспечивают полив направленной струёй с постепенным смещением направления вокруг центральной оси.

Каждый из типов дождевателей имеет собственные преимущества и недостатки. Изначально выбор спринклера должен выполняться на основании технических характеристик: рабочее давление, радиус полива, высота рабочего подъёма головки. Хотя и это не главное. Для нормального функционирования всех элементов системы необходимо использовать концептуальное оборудование, которое обеспечит объединение тех же спринклеров, электромагнитных клапанов и трубопроводов, например.

Проектирование системы

Это наиболее сложный этап, необходимый для объединения всех составляющих в единое целое. В частности, на стадии проектирования просчитываются глубины закладки трубопроводов, определяется фактическая потребность в спринклерах, распределяются точки установки электромагнитных клапанов. Кроме того, в проекте должен учитываться и существующий или будущий ландшафтный дизайн, что является едва ли не основным критерием для успешной реализации проектов. Поэтому, есть смысл рассмотреть проектную часть наивнимательнейшим образом.

Расчёт фактической пропускной способности магистрального трубопровода

Изначально определяется диаметр центральной трубы. На этом же этапе задаётся и рабочее давление в системе. Опираясь на эти данные и используя расчётные таблицы (можно найти в Сети) применяем несколько различных диаметров труб (например: 28, 32 и 52 мм) и определяем параметры изменения рабочего давления.

Имея исходные данные, выбираем оптимальное соотношение трубопровода и выбранной ранее насосной станции. Рекомендованное давление в системе не должно быть ниже 4 атм. это весьма важно, особенно в тех случаях, когда планируется обустраивать разветвлённую сеть полива. Не забывайте, что с увеличением количества боковых отводов, рабочее давление в коллекторе будет снижаться, что будет ограничивать эксплуатационные характеристики всей системы.

Планирование разветвления системы и подбор спринклеров

На имеющемся плане участка разместите точки полива, обозначив зону охвата при помощи циркуля. После этой нехитрой процедуры у Вас появится реальное представление о количестве и местах расположения дождевателей. Чтобы не путаться при размещении точек полива, наносите данные на план в определённом порядке, лучше всего, двигаясь от центра к углам и боковым сторонам.

Подбирая спринклеры, также, постарайтесь не создавать себе проблем. А именно, комплектуйте систему оборудованием одного класса и производительности, выбрав один бренд. В дальнейшем это решение позволит Вам упростить заказ запасных частей, а также позволит получить существенную скидку на приобретении оптовых партий товаров. При организации полива участка берите во внимание рабочий радиус дождевателя. Исходя из этих данных планируйте расстояние. По технологии эффективного орошения каждый сектор должен перекрываться минимум 2-мя оросителями, что исключает образование «слепых» зон.

Важно. Уже на этом этапе нужно понимать, что не всегда рабочее давление в системе будет удерживаться на одном и том же уровне. Поэтому, рассчитывая расстояния между дождевателями необходимо опираться не только на пропускную способность трубопровода и радиус орошения при идеальных условиях подачи воды, но и брать во внимание тот факт, что практические показатели могут отличаться от расчётных до 30%. Для формирования наиболее полной картины, вновь, предлагаем отправиться за знаниями в Сеть, где Вы сможете найти реальные данные по рабочим характеристикам тех или иных спринклеров.

Зонирование участка под полив

Возвращаясь к предыдущему вопросу уделим внимание правильному зонированию участка, распределяя по нему дождеватели. В данном случае нам понадобится иметь чёткое представление о реальной производительности спринклера, пропускной способности системы, причём внести в них снижающий корректирующий коэффициент на уровне 20-30%. Т.е., суммарный расход воды на орошаемый участок должен быть умножен на 0,8, что позволит заиметь реальный запас по прочности в процессе эксплуатации.

Планирование расположения контроллеров и электроклапанов

Для каждой из групп спринклеров, объединённых по зонам полива, должен выделяться индивидуальный клапан, который следует устанавливать в самом начале ответвляющегося трубопровода. Для большего удобства все отводы должны быть сгруппированы в одном месте, желательно, на максимальном удалении от дождевателей. Кстати, последнее требование следует выполнять неукоснительно, иначе режимы ручной регулировки орошения придётся выполнять в дождевом плаще и с зонтом в руках.

Не менее принципиальное требование – размещение главного контроллера, отвечающего за автоматическое управление заслонками электромагнитных клапанов. Его также не мешало бы установить в доступном и сухом месте, а для того чтобы иметь возможность дистанционного управления, следует позаботиться и о том, чтобы на пути распространения радиосигнала отсутствовали преграды.

Планирование магистрального и разводящего трубопроводов

Непосредственно на схему размещения спринклеров необходимо нанести линии, которые будут объединять их в одну группу, связанную с центральным водопроводом. При планировании разводки выбирайте наиболее короткий путь, избегая большого количества поворотов. Как показала практика, наибольшей эффективности работы спринклера можно достичь только в том случае, если условия эксплуатации каждого из дождевателей являются сопоставимыми. Точка подключения магистральной части трубопровода должна быть максимально приближена к источнику водоснабжения. Расчётный диаметр магистральной ветки трубопровода должен иметь показатель минимум на 1 ед. больше, нежели суммарный диаметр всех ответвляющихся трубопроводов. Также, следует избегать дополнительных поворотов и изгибов при его укладке, поскольку это создаёт сопротивление при протоке и может вызывать проблемы с обеспечение водой отдельных участков.

Анализ проекта

После окончания проектирования не следует спешить с реализацией. Прежде чем переходить в фазу монтажа, ещё раз перепроверьте все расчётные данные, если потребуется можете выполнить несколько повторных проверок. В данном случае Вы, конечно, теряете время, но это того стоит. Дело в том, что закравшаяся в расчёты ошибка может привести к незапланированным расходам, более того, негативно отразится на здоровье ненужными нервными переживаниями.

Для того чтобы получить 100% уверенность, необходимо повторно «пройтись» по всем дождевателям, проверить выходную мощность насосной станции, сопоставить данные с реальной производительностью магистральных трубопроводов. Особенно важно проверить критичность падения показателей давления с учётом всех имеющихся поворотов, отводов и уклонов. Если система автополива газона планировалась с учётом дренажных колодцев, предполагающих слив воды из системы, проверьте чтобы они находились на должном углублении и именно на концевых участках. Кроме того, проведите предварительную презентацию проекта родным и близким, поскольку, зачастую, пара-тройка «глупых» вопросов позволяет избежать глупых поступков в последующем.

Инсталляция и первый пуск системы автополива

Если проект уже готов и многократно проверен, комплектующие под будущую систему автополива  газона приобретены и отсортированы по очерёдности сборки, у Вас есть светлая голова и прямые руки, а в кладовой имеется весь необходимый инструмент, можете быть уверены – Вас ждёт успех. Сборка системы также проста, как сборка популярных моделей детских конструкторов, единственное, что требуется получить ещё несколько советов от профессионалов. Чем сейчас и займёмся. Перед началом землеройных работ проводим разметку в натуре. Для этого по участку протягивается нить, которая будет повторять всю конфигурацию будущей системы. Далее приступаем к рытью траншей. В зависимости от выбранного типа прокладки углубляемся на 300-500 мм и переходим к стадии наборки трубопроводов. При этом не спешим. Отмерянные и собранные участки трубопровода укладываем вдоль траншей и проверяем соответствие мерных длин. Если всё хорошо, начинаем соединять фитинги.

После сборки модельной системы начинаем укладку магистрали в траншею. Для большей надёжности не помешает обустроить защитный короб, который предотвратит повреждение ПНД-труб при смещении почвы во время усадки. Трубы уложены, дождеватели подсоединены, клапаны и управляющие контроллеры в полной готовности. Теперь осталась самая малость – тестовый запуск системы. Прежде чем засыпать траншеи землёй проверьте магистраль рабочим давлением и убедитесь, что ни одно соединение не имеет протечек.

После того как система полностью оттестирована можно засыпать траншею. Земля при этом должна быть максимально уплотнена, что необходимо для предотвращения дальнейших просадок. После окончания засыпки и уплотнения, на места вырытых траншей укладывается дёрн. Финалом работы считается первый запуск в работу с использованием программируемых или ручных типов управления.

Техобслуживание системы автополива

Данный комплекс предполагает стандартный уход за механизмами и элементами. В частности, выполняются мероприятия по очистке спринклеров, промывке трубопроводов, замене фильтров, консервации системы на зимний период.



Что-то не получилось, возникли вопросы? Звоните, мы всегда подскажем и расскажем, что и как делать.

Еще об автоматическом поливе

Оборудование для автоматеческого полива

Системы капельного полива

Роторные дождеватели

Различные датчики погоды



Система полива газона своими руками, как и что делать

Каждый дачник или обитатель загородных просторов, хочет, чтобы на его участке был красивый сад, лучший газон и самый плодоносящий огород. Но чтобы добиться всех этих показателей, нужно осуществлять постоянный уход за территорией.

В него входит посадка различных растений, прополка, но самая важная процедура — это полив. В начале (первые пара-тройка лет), когда вы только приобретете в собственность участок, и разобьете на нем садик или засеете территорию газоном, конечно, будет приятно побегать с ведрами для полива.

Автоматический полив газона

Но когда время пройдет, это изрядно надоест и придется искать выход.

Лучшим здесь является автоматическая система полива газона своими руками.

В данной статье вы найдете все важнейшие сведения, которые касаются монтажа системы полива своими руками, такие как:

Что входит в систему полива

Монтаж системы полива — это процесс довольно трудоемкий, поэтому будьте готовы к тому, что придется помучиться.

Однако, если вы серьезно настроены, особых проблем не возникнет, тем более, что в итоге, после окончания работ, вы получите систему, которая обеспечит вас свободным временем в дальнейшем. Итак, что входит в систему:

• Насосная станция
• Фильтры
• Трубы, желательно пластмассовые
• Контролеры
• Регуляторы давления
• Дождеватели
• Электромагнитные клапаны

В чем предназначение каждого из элементов

Насосная станция. Эта установка предназначена для увеличения давления, чтобы можно было обеспечить водой всю систему. Необходимость в этом приборе обусловлена тем, что далеко не всегда центральное водоснабжение обеспечивает достаточные показатели давления. Выбор такого аппарата необходимо осуществляется только исходя из расчетов потребления воды системой орошения.

Фильтры. Чаще всего, на загородных участках для полива газонов используют воду, добытую прямо здесь же, из скважины. Если поливать газон водой из скважины без очистки, дождеватели очень быстро забьются и перестанут работать, именно поэтому, использование фильтров тонкой очистки, это обязательное условие при монтаже системы полива.

Трубы. Они применяются для передачи воды от источника — насосной станции, к “пункту раздачи” — дождевателям. При монтаже системы полива применяются трубы с различными сечениями, у насосной станции, для большего забора более широкие, а у дождевателей — узкие. Можно применять трубы из любых материалов, но работать удобнее с пластмассовыми.

Контролеры. Они предназначены для мониторинга ситуации, контроля потребления, состояния, а также мониторинга открытия закрытия клапанов.

Регуляторы давления. Эти устройства применяются для распределения давления по всей системе. Они необходимы если при монтаже используются разные поливные головки. Дело в том, что все дождеватели имеют разное рабочее давление, и для обеспечения правильной работы системы, необходимо подстраивать его под каждый участок системы.

Электромагнитные клапаны используются в синтезе с контролерами. Предназначены они для полива только определенных территорий газона.

Например, хорошо его применять если площадь полива огромная, а насосная станция не очень мощная и на всю территорию ее не хватает.

Таким образом, можно обеспечить полив всей территории в несколько этапов. С помощью контролеров вы задаете время открытия и закрытия тех или иных клапанов.

Дождеватели — это устройства предназначенные для непосредственной подачи воды на участок. В момент полива они выдвигаются из грунта на 15-20 см, после окончания подачи воды скрываются назад.

Есть 2 вида подобных устройств — роторные и статические. Роторные — поливают водой весь участок вокруг себя на определенный радиус, статические — не вращаются поэтому подача осуществляется только на узко определенную область.

С чего начать

Система полива газона на даче своими руками, начинается с составления качественного плана территории, с нанесением чертежа системы, а также расчета количества воды. Составляем план сада, на нем обозначаем дом, подъезд, все дорожки.

Все это лучше всего наносить на лист в масштабе 1 к 100, таким образом, проще всего нанести радиус действия дождевателей и переносить все данные на реальный газон.

Отмечаем на плане все места водозабора, лучше всего, если их несколько, использовать ближайший к середине, таким образом, понадобиться меньшее давление для подачи.

Чертеж

На плане сада необходимо отразить чертеж системы орошения. Отмечаем на нем места размещения дождевателей, вокруг которых циркулем обозначается радиус раздачи воды.

Проектирование нужно осуществлять в следующем порядке:

• Размечаем дождеватели по углам участка, которые работают только на 90 градусов.
• Отмечаются дождеватели по краям участка, располагаемые вдоль забора, работающие на 180 гарудсов, если дом длинный, то и вдоль стен.
• Далее устройства работающие на 270 градусов, они размещаются у углов зданий, например дома, террасы и т. д.
• Остальная площадь заполняется дождевателями, работающими на всю окружность, то есть на 360 градусов.

Помните, что области полива каждого дождевателя должны пересекаться, дабы обеспечивался максимально качественный полив и не упускалась ни одна область.

Такой способ хорошо подходит для всех типов участков.

Расчет количества воды

Схема автоматического полива газона

Каждый дождеватель имеет свои показатели потребности в воде и давлении.

В зависимости от того, какое давление способны выдержать дождеватели, можно рассчитать их количество на одной линии при работе системы.

Чтобы определить, сколько можно использовать оросительных линий, нужно сложить показатели потребности воды у подобранных дождевателей.

Их нужно выбирать исключительно исходя из пропускной способности точки подачи воды, иначе можно получить ситуацию, в которой необходимое суммарное давление на все дождеватели составит 85, а способность точки будет 60.

Если вы столкнулись с такой ситуацией, есть 2 выхода, либо покупать более мощную насосную станцию, либо, что актуальнее, разбить полив на 2 этапа.

То есть, сперва работает одна линия, на 45 например, а затем, вторая — 40. Добиться этого можно с помощью контролеров и электромагнитных клапанов.

Как выполняется укладка

Автополив газона на даче, в монтаже довольно сложен, поэтому нужно отнестись к этому этапу с максимальным вниманием. Весь процесс устройства можно разбить на этапы:

• Установка насосной станции на специально подготовленном месте, с подводами воды.
• Выкапывание канав.
• Предварительная укладка труб.
• Соединение труб и подсоединение системы к насосной станции.
• Монтаж дождевателей.
• Установка контролеров, электромагнитных клапанов и фильтров тонкой очистки
• Доработка и запуск всей системы

Исходя из этого списка можно понять, как нужно действовать, но некоторые этапы работ требуют детального разъяснения.
Какой глубины нужно делать траншеи?

Идеальной глубиной считается 1 м. Это связано с глубиной промерзания почвы, 1 метр уже ниже.

Однако, довольно часто огородники-обыватели закапывают трубы на 30 метров, чуть больше, чем на штык лопаты, при этом не имеют никаких проблем. Главное, при закапывании на 30 см, создайте небольшой уклон всей системы и в самых глубоких ее концах сделайте специальные отводы.

Это делается для слива воды в предзимний период. Перед закапыванием , необходимо обязательно проверить герметичность системы. После проверки, закапываем, регулируем направление полива и запускаем систему.

Как выполняется зимний слив воды

В предыдущей части статьи мы упомянули, что нужно сделать уклон всей системы. Однако самого уклона недостаточно, чтобы слить всю воду, которая находится внутри, так как в местах соединения труб с дождевателем есть специальные углубления и в них непременно остается вода.

Поэтому до наступления заморозков, необходимо продуть всю систему сжатым воздухом, до тех пор пока из труб не перестанет вытекать вода.

С наступлением весны, перед включением системы выполняем проверку, если необходимо, чистим дождеватели, снова регулируем радиус подачи воды и запускаем систему.

Монтаж автополива для газона

Уход за системой и поддержание ее в рабочем состоянии.

Если вы уже закончили монтаж системы полива, то необходимо знать, как за ней ухаживать. Это нужно для того, чтобы она прослужила как можно больше и не доставляла лишних проблем.

Итак, вот некоторый перечень процедур, которые необходимо периодически производить:

• Проверяйте состояние фильтров, 2 раза в месяц. Если они забились, необходимо выполнить очистку, в случае порчи — заменить.
• Проверяйте также состояние оросительных головок, если щели через которые подается вода засорились, их нужно прочистить кисточкой с мягким ворсом, если отверстие забиты сильно, попробуйте прочистить их иглой.
• Смотрите, в общем, за состоянием системы.
• Сливайте всю воду на зиму.
• Снимайте все датчики с системы по окончании сезона полива и на зиму оставляйте их в теплом помещении.

Нормы полива

Правильный полив, в независимости от вида растений — это залог их правильного и здорового роста. Каждое растение имеет свои нормы полива и если вы будете следить за их исполнением, можете быть уверены, со временем ваш газон или любой другой зеленый уголок, обретет новую жизнь.

Нас сейчас интересует именно полив газона. При его поливе, главное, соблюдать режим и лить достаточное количество воды. Лучше поливать ранним утром или поздним вечером, в часы, когда активность солнца сходит к минимуму.

Дело в том, что солнечные лучи, сразу после полива очень плохо влияют на растения, могут появиться ожоги, кроме того, вода очень быстро испаряется и насыщение почвы влагой не происходит.

Что касается объемов воды, то здесь считается, что достаточно 10 л воды на 1 кв м газона. При поливе в таком объеме, почва пропитывается на 10 см в глубь, а корни травы не углубляются ниже 15 см, поэтому 10 л — это примерная норма.

Не думайте, что частые небольшие поливы в период засухи дают какие-то плюсы. Здесь, скорее, вы принесете только вред.

Это связано с тем, что во-первых, влага не доходит до корней растений, а во-вторых, при таком поливе, на верхнем слое почвы образуется твердая, практически непроницаемая корка, она не дает воздуху поступать в землю, это тоже неблагоприятно сказывается на траве.

Однако, в период жары, можно производить освежительные поливы, но не злоупотребляйте ими, дабы не нанести вред. Вот и все основные нюансы, которые должен знать каждый дачник о системе автоматического полива газона.

Если вы задались целью создать такую у себя на участке, главное, не отступайте от цели, старайтесь не упускать никакие важные моменты, и после завершения работ, вы освободите себя от трат времени на полив на всю оставшуюся жизнь. Подробнее об автополиве газона представлено на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Полив газона своими руками: автоматическое оборудование

Любым растениям, в том числе и траве, нужна влага. Из курса биологии нам известно о том, что вода насыщает клетки травы питательными веществами. Корневая система поглощает воду, а листья и другие части растения теряют ее. Когда количество влаги недостаточно, процесс роста замедляется, и растение начинает увядать. В этот момент на помощь приходит полив.

Проведенный вовремя полив необходим для вашего газона и весной, и летом, и осенью. Как сделать процесс полива менее трудоемким и более правильным? Какое нужно оборудование для полива? Орошать газон своими руками или автоматизировать этот процесс? Эти и другие вопросы мы и обсудим детально в нашей статье.

Полив газона

Содержание:

Как часто поливать газон?

Влага с поверхности травы очень быстро испаряется — за неделю с одного квадратного метра где-то 25 литров. Для поддержания газона в идеальном состоянии, его нужно регулярно поливать. При нехватке влаги травяной покров тускнеет и отливает сероватым оттенком. Очень страдают от недостатка воды молодые газоны.

Полив газона необходимо рассчитывать по типу почвы и исходя из погодных условий. Летом, в жару, полив газона, конечно же, необходим чаще, чем осенью, в прохладную погоду. Если рассматривать в общем, то в жару и на песчаных грунтах газоны нужно поливать где-то два раза в неделю, осенью и при не жаркой погоде — раз в 10 дней будет вполне достаточно.

Отметим один важный момент: газон нужно поливать таким образом, чтобы между поливами земля успела просохнуть, это будет стимулировать корневую систему газонной травы, и корни получат необходимый объем воздуха. Если поливать чаще, чем нужно, то газон зарастет мхом, что ухудшит его качество.

Давайте определим основные признаки того, что ваш газон необходимо полить:

• Листья свернулись или перегнулись
• Вы ходите по газону, а на траве остаются следы, трава не сразу «поднимается»
• Трава желтеет и местами повяла
• Трава приобрела темно-зеленый или голубоватый оттенок

Как часто поливать газон?

Когда лучше поливать газон?

Самое удачное время для полива газона, это утро. Прохладная температура воздуха и меньше ветра в утренние часы не дадут воде быстро испариться с поверхности.
От дневного полива вреда газону конечно не будет, особенно осенью. Но нужно иметь в виду, днем испарение воды происходит быстрее, соответственно расход воды будет больше, чем утром.

Основной момент, который нужно учесть при дневном поливе — палящее солнце может привести к ожогу травы, капли воды создадут «эффект линзы» и это нанесет вред газону.

Поливать вечером газон не рекомендуется, так как травяной покров простоит во влажном состоянии всю ночь, а это может сказаться на его здоровье и привести к грибковым заболеваниям. Оптимальное время полива во второй половине дня — после 16.00 часов.

Когда лучше поливать газон?

Норма полива для разных почв

К вопросу нормирования полива следует подходить индивидуально. Нормы воды для каждого газона необходимы разные, это зависит от климатических условий, типа почвы, расположения газона и непосредственно от травы и ее сорта. В условиях влажной среды пышный, зеленый газон вырастить проще, чем в степном климате, где воды для полива необходимо больше.

Что касается общих норм для умеренной среды, то, примерно, на 1 метр квадратный газона потребуется от 0,2 до 0,4 м3 воды.

Черноземные и лесные почвы требуют большого количества влаги.
При этом следует отметить, что полив должен быть умеренным, недопустимо образование луж. Для определения нормы воды, можно воткнуть палочку в почву на 20 см и посмотреть: если в ямке появляется вода, то с поливом вы явно перестарались.
Газон, где не взошла еще вся трава, необходимо держать влажным постоянно, его можно поливать ежедневно, а вот для взрослого газона нормы полива будут значительно меньше. Дополнительно нужно осуществлять полив газона после стрижки и в период постоянного роста, а также при подкормке растений удобрениями.

Норма полива для разных почв

Средства и системы для полива

В наше время средств и систем для полива очень много — от леек и шлангов до автоматического оборудования, остается только выбрать, как вам удобно поливать и какая система устраивает лично вас. Поговорим об этом поподробнее:

• Садовая лейка. Первый и самый простой способ полива своими руками, который подойдет для совсем маленького газона у дома — садовая лейка. Но это средство чаще применяют в комплексе, как дополнение к другим способам полива, для наиболее проблемных частей газона.
• Садовые шланги – универсальная и простая система полива. Ее просто сделать своими руками. Необходимо положить шланг на газон, поставить разбрызгиватель с режимом «тонкой струйки», и газон будет полит не хуже, чем распылительной установкой. Минус в том, что через каждые полчаса нужно его перекладывать на новый участок газона, а с большой площадью — это затратно по времени. Плюс данного способа полива в том, что почва промокает хорошо и надолго сохраняется влага, соответственно газон поливать нужно будет не так часто, корневая система травы заметно укрепится.
• Перфорированные шланги. Действие такое же, как и у обычного. Разница в том, что по всей поверхности шланга расположены мелкие дырочки, что позволит вам своими руками, без всяких усилий, полить обширную территорию и довольно глубоко увлажнить почву.

Ручной полив газона

• Полив дождевателями. Дождеватели – это очень удобная система полива, так как ее можно оставить включенной, а самому уйти. Но у этой системы есть свои минусы: при поливе значительная часть воды не достигает своей цели. Данное оборудование увлажняет почву только в верхних ее слоях, а это плохо для корней растений. Так для чего применяют дождевательные системы, которые имитируют дождь? Струя размывает газон, поэтому используются дождеватели, которые разбивают струю по каплям.
• Нерегулируемый круговой разбрызгиватель — самый простой вариант. Он состоит из платформы или колышка и непосредственно самого дождевателя. В работе он напоминает маленький фонтан. Эта система полива подойдет для маленьких газонных территорий. Можно применять для полива сразу несколько штук, а если купить и установить своими руками таймер для автоматического включения, то можно поливать и без постоянного присутствия хозяина газона.
• Вращающиеся дождеватели для полива — это разбрызгиватель с регулируемой струей. В этой системе полива настраивается дистанция, что исключает намокание предметов, которые не требуют полива, таких как скамейка.
• Импульсный разбрызгиватель отличается равномерным поливом газона и большой площадью полива.
• Осциллирующие (качающиеся) дождеватели очень подходят для больших участков квадратной формы. Плюсы осциллирующего разбрызгивателя — равномерный полив газона, возможность автоматического настроя диаметра брызг и контроль площади полива.
• Автоматические системы полива для газонов с большой площадью. Когда площадь газона несколько соток, поливать его своими руками очень проблематично. Необходима система полива автоматического характера, детали которой спрятаны под газоном. Сделать ее своими руками почти невозможно, потому резонно прибегнуть к помощи специалистов. Подобные системы автоматического полива снабжены разбрызгивателями двух типов — утапливаемыми и видимыми. Утапливаемые дождеватели появляются только в момент полива, затем — уходят под землю.

Автоматические системы полива для газонов

Важный аспект, на который следует обратить внимание — автоматический полив газона, это оборудование для полива, которое желательно устанавливать на территорию до посадки газона.

• Автоматический полив, который управляется компьютером. Система полива, которую уже оценили многие владельцы газонов. Система компьютерного автополива состоит из таких частей: подземная система полива, дождеватели, контейнер с водой большого объема, насосов с определенной мощностью, компьютера и тензиометров.

Автополив устанавливают исключительно по техплану, так как необходимо просчитать нормы полива для всех насаждений на участке. Автоматическую систему возможно настраивать так, чтобы оборудование производило орошение всего газона, или же на определенной его части. Автоматический полив включается согласно заданной программе. Кроме комплектующих, указанных ранее, компьютерный автополив можно укомплектовать датчиком дождя, который будет отключать систему автоматического полива при выпадении осадков, а это очень актуально осенью. Автоматическая система полива предпочтительнее еще и тем, что вода поступает к корням растений, то есть происходит внутрипочвенный полив, что защищает растения от солнечного ожога и стимулирует корневую систему, при этом значительно экономится водный ресурс.

Да, компьютерная система автополива недешевое удовольствие, но в вопросе ухода за газоном значительных размеров, применение такого автоматического оборудования, может значительно улучшить и упростить ситуацию с поливом.

Орошение газона – один из самых важных элементов по уходу за ним. Правильный подход к этому вопросу создаст условия для оптимального роста травы, и ваш газон будет радовать вас изумрудным цветом и жарким летним днем и ранней осенью.

Автор: Т. Розанова

Как сделать самостоятельно поливочную систему для газона: инструкция

Полив газона – довольно хлопотное дело, если выполнять эту работу «по старинке». Однако в последнее время в широкой продаже появились приспособления, которые могут заметно облегчить этот труд. Это компактные, но мощные системы капельного полива. Они эффективно распределят жидкость и способствуют глубокому увлажнению почвы.

Состав, описание, принцип работы

Система полива газона способствует эффективному орошению большой площади в короткий срок. Ее использование поможет сохранить траву яркой, зеленой, свежей в течение длительного времени, несмотря на летнюю засуху.

Система полива газона

В состав поливальной системы входят следующие виды специального оборудования:

• Устройства, распыляющие воду;
• Компрессор для поддержания давления на одном уровне;
• Фильтрующее устройство для предотвращения засора распылителя;
• Устройства, обеспечивающие стабильный напор воды;
• Клапан, который приводит устройство в действие и выключает его;
• Соединительные трубы.

Некоторые системы снабжены контроллером – пультом дистанционного управления. Также в дорогостоящих «поливальных станциях» предусмотрено наличие предохранительных клапанов, защищающих устройство от неожиданных перепадов давления.

Принцип работы таков: когда включается компрессор, в резервуаре с жидкостью создается повышенное давление. Под давлением жидкость поступает по трубам к распыляющему устройству и далее выходит наружу в виде мелкодисперсных частиц. Размер этих частиц, а также скорость распыления жидкости могут варьироваться.

У такого оборудования имеется много преимуществ, по сравнению с традиционным способом орошения участка или лужайки (при помощи шланга и бака с водой). Когда человек поливает траву водой из шланга, регулировать напор струи очень трудно, и, если напор слишком большой, мощно легко размыть почву или травмировать нежные зеленые насаждения. Имеет значение и «человеческий фактор»: если пользователь случайно пережмет или перегнет шланг во время полива, жидкость польется сильной струей в одном направлении. Это может привести к порче как газона, так и оборудования. Современные поливальные станции лишены такого недостатка.

На заметку. Также традиционный метод орошения при помощи шланга способствует интенсивному размытию верхнего слоя почвы. Как известно, именно в этом слое содержатся вещества, которые делают землю плодородной. При равномерном распылении жидкости размыв почвы отсутствует. Он может произойти лишь в том случае, если неправильно отрегулировать напор.

Главное достоинство современных приспособлений полива заключается в том, что они помогают содержать газон в порядке без особых затрат времени и сил. Ради этого, несомненно, стоит приобрести или сделать подобную систему.

Достоинство современных приспособлений полива в том, что они помогают содержать газон в порядке

Оборудование для системы полива

Разбрызгиватели

Разбрызгиватель воды для полива газона способствует эффективному распределению влаги и ее более глубокому проникновению в почву. Чтобы ускорить полив большого газона, разбрызгиватели следует выбирать самые мощные: мощность определяется количеством жидкости, вылетающим из пульверизатора за один раз.

Распрыскиватель для газона можно купить в любом садово-огородном магазине. Иногда его еще называют «распылитель для газона». Частички воды, вытекающие из пульверизатора, настолько мелкие, что действительно напоминают пыль или туман.

Простейший разбрызгиватель представляет собой резервуар, который помещается на землю и подсоединяется к трубам. К резервуару крепится множество рожков, из которых подается вода. Можно подавать воду из всех рожков одновременно, можно задействовать только часть их. Все зависит от того, какую именно задачу преследует пользователь. Можно также регулировать расстояние полива и угол, под которым распыляется жидкость.

Дождеватели

Дождеватель – это прибор, полностью имитирующий эффект естественного полива (дождя). При этом жидкость из емкости распределяется максимально равномерно. Это небольшое устройство, которое в выключенном виде трудно заметить на земле среди травы.

Дождеватели

Ниже представлены основные модели дождевателей:

• Статические – вода распределяется только в одном направлении, строго под одним и тем же углом;
• Роторные – внутри такого дождевателя функционирует турбина, которая сообщает вращение водной струе;
• Импульсные – внутри встроен храповой механизм, вращающий поток жидкости;
• Комбинированные – радиус распыления можно регулировать.

Для небольшого газона лучше всего использовать статические модели.

Спринклеры

Слово «спринклер» можно перевести с английского языка как «опрыскиватель». Принцип работы этой разновидности поливального оборудования довольно прост. Спринклер представляет собой устройство, подающее жидкость небольшими порциями.

Их применяют там, где нужно разбрызгивать воду под одним углом. Чаще всего спринклеры используются для полива вдоль бордюров и для ухода за насаждениями возле зданий.

Насадки для полива газона

Насадки для полива газона

Многие системы промышленного производства оснащены дополнительными выдвижными насадками. В зависимости от того, какой именно тип орошения требуется, выдвигается та или иная насадка. Также существуют съемные насадки, которые можно приобрести отдельно. Каждая насадка предусматривает от 3 до 5 режимов орошения.

Капельный полив

Описание технологии

Капельный полив используется не только для орошения газонов, но и для полива садово-огородных участков, а также при уходе за комнатными растениями. По сути, оборудование для капельного полива представляет собой несколько соединенных вместе шлангов. У каждого из этих шлангов один конец сообщается с резервуаром, наполненным жидкостью. Другие концы располагаются в разных концах газона.

Создание системы своими руками

Автоматическую систему капельного полива можно сконструировать в домашних условиях. С работой справится любой человек, любящий мастерить что-либо своими руками. Когда-то чертежи и схемы подобного оборудования регулярно публиковали в журналах «Сделай сам» и в периодических изданиях для садоводов-огородников. Основное преимущество самодельной поливалки – ее компактность и простота пользования, а также долгий срок службы.

Полив газона своими руками

Существует большое количество модификаций самодельных систем, но основные элементы чертежа и схемы остаются неизменными, это:

• Линии полива;
• Адаптер линий полива;
• Труба-подводка;
• Заглушка;
• Фильтрующее устройство;
• Редуктор;
• Обратный клапан;
• Вентиль.

К большому баку для воды присоединяют шланг, от которого отходит несколько шлангов меньшего диаметра. Их концы закрепляются в разных участках газона так, чтобы жидкость поступала по стеблям травы прямо в почву.

Для того чтобы самодельное устройство не засорилось, рекомендуется держать бак закрытым. Также следует позаботиться о наличии фильтра. Фильтр поможет предотвратить попадание в шланг мелкого мусора. Бак с водой следует устанавливать на возвышенности, чтобы обеспечить равномерный доступ воды ко всем уголкам газона. Мелкие шланги крепятся к большому при помощи фитингов.

Автоматический полив газона

Описание

Автоматическая поливалка для газона проста в пользовании и в изготовлении. Автоматика в поливном деле значительно улучшает производительность труда. Система авто орошения состоит из резервуара с водой и насоса, который по трубам подает жидкость к дождевателям.

Принцип работы

Автоматическая система орошения газона часто используется в садах и парках. Для ухода за такими газонами применяются целые поливальные станции – крупногабаритные установки с большим количеством функций. Такие установки, как правило, стационарные, их довольно сложно перемещать.

Принцип действия у установок разных габаритов один и тот же: жидкость под давлением поступает к дождевателям, по пути проходя через фильтр. Если давление слабое (например, плохо работает насос), жидкость поступает в накопительный резервуар, потом – в систему ирригации. Контроль осуществляется при помощи пульта дистанционного управления.

Автоматическая система орошения газона

Оборудование для самостоятельного изготовления

Чтобы автоматизировать полив газона, оборудование можно изготовить самостоятельно. Большой популярностью у современных дачников пользуется поливалка для газона веерная. Ее главный недостаток заключается в том, что устройство часто ломается и засоряется. Системе, изготовленной своими руками, не свойственны такие недостатки. Однако у самодельной системы есть минус: к ней не подходят насадки от покупных разбрызгивателей.

Для самостоятельного изготовления системы авто орошения понадобится следующее оборудование:

• Компрессор;
• Фильтрующее устройство;
• Приспособление для регуляции давления;
• Главная труба и вспомогательные трубы меньших размеров, по которым жидкость поступает к дождевателям;
• Предохранительный клапан, страхующий систему от перепадов давления.

Пульт дистанционного управления (он же «контроллер») представляет собой устройство, в память которого закладывается программа управления системой. Пользователь задает время, в которое электромагнитные клапаны будут автоматически открываться и закрываться. Это время зависит от графика полива. Обычно контроллер дополнительно снабжают погодными датчиками. Когда на улице дождь, датчик сигнализирует об этом, и электромагнитные клапаны на некоторое время закрываются.

Насосы для систем полива газонов

Поливочная система для газона, снабженная насосом, позволяет свести к минимуму физические усилия пользователя. Такие устройства отличаются большой мощностью, плавной подачей воды и долгим сроком эксплуатации. Эта система – хороший вариант для тех, кому приходится часто поливать траву.

Существует несколько разновидностей насосов, предназначенных для газонного орошения. Их размер и мощность различаются: от маленького компактного компрессора (для участка в 6 соток) до миниатюрной насосной станции (для полива газонов в городских парках).

Выделяют следующие виды насосов:

• Центробежные – нужны при необходимости интенсивного полива с расходом больших объемов жидкости;
• Поршневые – применяются, когда воду нужно экономить.

К сведению. Если нужно перекачать небольшой объем воды из одного резервуара в другой, лучше всего воспользоваться роторным компрессором.

Правила выбора оборудования

При выборе насоса следует обратить внимание на то, чтобы он подавал жидкость максимально ровно, без толчков и рывков. Неровная работа компрессора может негативно повлиять на качество орошения газона или огорода.

Желательно выбирать компрессоры, которые автоматически выключаются и отключаются

Если модели, представленные в магазинах, не устраивают по разным причинам, стоит попробовать сделать поливалку самостоятельно.

Важно! Желательно выбирать компрессоры, которые автоматически выключаются и отключаются. Если вода в резервуаре закончилась, а компрессор продолжает работать, это может привести к выходу оборудования из строя.

Также удобнее приобретать компактный насос, который можно легко монтировать, демонтировать и перемещать. Это особенно важно в том случае, если зимой оборудование хранится в холодном сарае или на улице.

Для того чтобы компрессор дольше служил, желательно, чтобы агрегат был оборудован системой плавного пуска. Когда насос запускается без толчков и рывков, он медленнее изнашивается.

Также стоит обратить внимание на то, какими звуками сопровождается работа компрессора. Если насос будет работать в помещении, лучше выбирать максимально «тихие» модели.

Если газон занимает небольшую площадь, лучше всего сконструировать простейшую поливную систему самостоятельно. Однако, если речь идет о большом пространстве, лучше приобрести необходимое оборудование в магазине. Грамотный консультант поможет подобрать систему нужного размера и мощности, в зависимости от площади, формы и типа газона.

0 0 голос

Рейтинг статьи

Как сделать дешевую и простую дождевальную систему для газонов

Сейчас играет: Смотри: Построить дешевую автоматическую систему полива газонов.

1:50

У владения загородным домом есть свои преимущества.Необходимость постоянно поливать газон — не одна из них. Каждую неделю вы должны посвящать несколько часов тому, чтобы стоять за садовым шлангом или запускать дождеватель. Если вы этого не сделаете, ваша трава пострадает, а сорняки наверняка появятся. Конечно, один из способов избежать этой рутинной работы — сбросить тысячи на подземную ирригационную систему, но есть и другой способ.

Вот мой быстрый и грязный самодельный метод, который на самом деле довольно эффективен, но стоит менее 100 долларов. Все, что вам понадобится для этой установки для полива газонов, — это уличный кран, садовый шланг, несколько готовых деталей и один замечательный спринклерный гаджет.

Проблема с газонами

Вообще то не одна, а много. Самым большим препятствием на пути к хорошему здоровью газона является отсутствие регулярного полива. Я заметил эту проблему с моей лужайкой в ​​течение долгих летних дней (конец июля и август), когда погода здесь, в Луисвилле, штат Кентукки, самая жаркая, с высокой влажностью, но с недостаточным количеством дождя.

Именно на этих участках небольшие участки моей зеленой лужайки начали становиться коричневыми. Хотя это не было признаком истинной гибели травы, это указывало на то, что моя лужайка находилась в состоянии стресса и реагировала переходом в спячку.Это открывает путь агрессивным захватчикам, таким как сорняки, насекомые и другие паразиты.

Поскольку мне не посчастливилось владеть домом с модной системой орошения, я решил проблему, выполнив полив дешевым колеблющимся дождевателем. К сожалению, ограниченный диапазон вынудил меня переставлять дождеватель по крайней мере дважды, иногда трижды в неделю, чтобы эффективно покрыть весь мой двор.

Еще одна проблема заключалась в том, что если я не встал на рассвете к воде, я потеряю большую часть своих усилий на испарение под жарким дневным солнцем.Либо так, либо я бы стимулировал рост неприятной плесени и грибка, если бы включил разбрызгиватель слишком близко к ночи.

MacGyver’d для полива газонов

В основе моей импровизированной установки лежит комплект для дождевания Quick-Snap за 45 долларов. Это уникальное устройство представляет собой вращающийся спринклер с приводом от воды и зубчатым приводом, предназначенный для разбрызгивания воды примерно на 40 футов (в зависимости от давления воды). Его цель и угол поворота также регулируются для покрытия газонов любого размера.

Спринклер Quick-Snap приводится в действие водой и вращается.

Тайлер Лизенби / CNET

Чтобы автоматизировать полив и исключить составление отчетов для полива ранним утром, я выбрал таймер для шлангового крана Orbit Single Dial за 29 долларов. Гизмо — это, по сути, водяной клапан, связанный с электронным таймером с батарейным питанием. Хотя это и не является умным устройством, говоря современным современным языком (без подключения к Интернету или ссылок на сетевые объекты), у таймера достаточно мозгов, чтобы управлять моим разбрызгивателем по расписанию.

Orbit также производит по-настоящему умный таймер с подсоединением шланга, B-Hyve, но он стоит немного дороже. Базовая модель Bluetooth обойдется вам в 47 долларов, а комплект B-Hyve, связанный как с Bluetooth, так и с Wi-Fi, стоит 61 доллар. Кроме того, Orbit продает собственный спринклерный спринклер с приводом от шестерни под названием h30-6. Он рассчитан на покрытие большей площади до 80 футов. При цене 19 долларов этот гаджет стоил меньше, чем Quick-Snap. При этом он находится заметно над землей, а не под ней.

Этот таймер орбиты поливает по расписанию.

Тайлер Лизенби / CNET

Остальные части моей системы состояли из вещей, которыми я уже владел, таких как стандартный 25-футовый садовый шланг (диаметром 5/8 дюйма), а также несколько дополнительных элементов, которые я нашел в моем местном Home Depot, например, соединители для шлангов и заглушки. запорные клапаны (от 3 до 5 долларов каждый).

Подключение

Подключить все части моей новой системы полива дома было несложно. Несмотря на то, что внешний водопроводный кран находится слишком низко в результате ремонта тонущего крыльца, у меня все было налажено за несколько часов. Я настоятельно рекомендую приобрести набор плоскогубцев для фиксации канала и немного тефлоновой ленты, чтобы устранить утечки, если они появятся.

Прикрутив переходники для шлангов к краю наружного крана, я затянул орбитальный таймер на место. Следующим в цепочке был садовый шланг, который я подключил к таймеру. После этого я прикрутил соединитель шланга Quick-Snap к другому концу садового шланга и вставил его в адаптер на соединителе Quick-Snap.

Возможно, вам придется использовать несколько переходников для шлангов.

Тайлер Лизенби / CNET

Затем я выбрал место для разбрызгивателя в почве цветочной клумбы, обращенной к лужайке перед моим домом, и вырыл яму (примерно 7,5 дюймов глубиной и 4 дюйма в поперечнике). Затем я использовал прилагаемый металлический ключ (отвертка тоже подойдет), чтобы отрегулировать направление струи воды и необходимое количество градусов поворота. Полая стрелка на верхнем крае оросителя указывает его направление, а сплошная стрелка указывает, на сколько будет поворачиваться головка спринклера (от 90 до 360 градусов).Для своих целей я выбрал дугу полива чуть менее 180 градусов, так как мой газон намного шире, чем длина.

Поместите дождеватель в землю.

Тайлер Лизенби / CNET

Наконец, я установил орбитальный таймер на график полива: 6 утра в течение 1 часа, каждые четыре дня. Затем я широко открыл кран для быстрой проверки. После того, как я доволен своей зоной полива, я снова засыпал проделанную мною яму почвой, которая скрывает большую часть разбрызгивателя из поля зрения.

Установите график полива с помощью таймера.

Тайлер Лизенби / CNET

Полив газонов стал проще

Должен сказать, я впечатлен созданной мной бюджетной системой полива газонов. Он не может сравниться с вариантами охвата и контроля, которые может предложить серьезное высококлассное решение, поскольку они профессионально установлены и адаптированы к вашим конкретным потребностям. Тем не менее, примерно за одну двадцатую цены я теперь могу полить 90 процентов палисадника моего дома — неплохая сделка.Я также могу сдвинуть график полива по таймеру на несколько дней, если идет достаточно дождя, просто нажав кнопку.

Один спринклер отлично справляется со своей задачей.

Тайлер Лизенби / CNET

И хотя моя установка не достигает границ моего двора, у меня есть возможность установить до трех дополнительных спринклеров Quick-Snap в будущем. Они могут быть соединены гирляндой вместе, чтобы работать как одно устройство, или использоваться независимо при необходимости.Вот если бы я мог так же легко избавиться от этих устойчивых сорняков, но это уже другой проект.

Получите советы, необходимые для выращивания красивого, здорового сада, из руководства по садоводству CNET.

Как установить спринклерную систему

Спринклерная система, установленная в грунт, — это, безусловно, самый простой и эффективный способ поливать газон. Вы можете запрограммировать его на автоматический регулярный полив травы, а это значит, что вам не придется протягивать шланг и разбрызгиватель каждые несколько дней.А правильно спроектированная спринклерная система обеспечивает полное покрытие, гарантируя, что на травянистых участках не останется ни пересохших, ни сухих, ни переувлажненных участков, вплоть до затопления. Отмеряя точное и постоянное количество воды, автоматические оросители не только упрощают уход за пышным зеленым газоном, но и экономят ваши деньги, не тратя воду впустую.

Спринклерные системы для установки в землю можно приобрести у профессиональных подрядчиков, но они недешевы и стоят в среднем от 2500 до 3500 долларов за участок площадью в четверть акра. Однако сейчас доступны спринклерные системы «сделай сам», которые могут сэкономить до 40% по сравнению с профессиональной установкой. Некоторыми вы даже можете управлять с помощью приложения на своем смартфоне. А компоненты спринклера доступны по цене, легко доступны и их проще, чем когда-либо, собирать.

MERLE HENKENIUS

Проверка давления воды

Важно сначала определить давление воды в наружном водопроводном кране с помощью простого манометра.Затем используйте 5 галлонов. ведро, чтобы измерить, сколько воды подает водопровод за одну минуту. Отправьте информацию о давлении воды выбранному вами производителю спринклера вместе с эскизом вашей собственности, включая все критические размеры.

Взамен вы получите схему системы и список всех необходимых вам частей спринклера, включая те, которые не продаются производителем, но доступны в большинстве хозяйственных магазинов. Для этой установки мы использовали Rain Bird, компанию, которая разрабатывает и производит продукцию для орошения с начала 1930-х годов.Схема системы, которую они предоставили, разделила наш газон на зоны, каждая из которых контролируется зонным клапаном. В данном случае для обеспечения полного покрытия использовалось восемь зон и 48 оросительных головок. Цена: 1500 долларов.

В более теплом климате можно использовать трубы из ПВХ для подачи воды к головкам оросителей. Здесь мы использовали полиэтиленовую трубу, которая более гибкая и способна выдерживать циклы замораживания-оттаивания. Проконсультируйтесь с местным строительным отделом, чтобы узнать, нужно ли вам разрешение на строительство для установки спринклерной системы.

Самая сложная часть установки спринклерной системы своими руками — это прокладка всех трубопроводов подземного водоснабжения.То есть , если вы роете окопы вручную. Выбрав более быстрый и легкий маршрут, мы арендовали трубопрокатную машину за 180 долларов в день, что сэкономило неизмеримое количество времени и усилий.

Мы также купили несколько саморезов, которые обеспечивают самый быстрый способ врезки в полиэтиленовый трубопровод без необходимости резать или сверлить трубу. Просто прижмите седло к трубе в каждом месте расположения головок спринклера, затем поверните ручку, чтобы проколоть трубопровод, чтобы вода могла стекать в спринклер.

Наконец, каждая спринклерная система нуждается в устройстве, предотвращающем обратный поток, чтобы спринклерная система не загрязняла питьевую воду в доме. Стандартный противоток на уровне поверхности подойдет, но он должен быть размещен на 12 дюймов выше самой высокой точки двора. Здесь мы установили обратный клапан пониженного давления и установили его в подвале, где каждую зиму будет осушаться система.

Водопроводные трубы

Если рыть траншеи вручную, сначала выкопайте основные водопроводные линии, а затем более короткие ответвления.Траншеи должны быть не менее 6 дюймов глубиной, но глубина от 8 до 10 дюймов даст вам больше места для работы.

Если вы арендовали съемник для труб, начните с прикрепления конца полиэтиленовой трубы к лезвию машины. При прокладке магистральной линии лучше всего обернуть низковольтный электрический кабель вокруг трубы и протянуть оба одновременно. Подключив трубопровод, запустите машину и опустите отвал в землю.

Затем просверлите балку обода вашего дома и проложите медную трубу и электрический кабель через отверстие до земли.Выполните переход с меди на ПВХ на уровне земли с помощью резьбового соединителя. Проложите основную линию из ПВХ вместе с кабелем к месту расположения клапана первой зоны. Соберите зональный клапан над землей, а затем приклейте их к подземному трубопроводу.

Установите пластиковый дренажный фитинг на выходе каждого клапана и подсоедините провода кабеля. У нашего кабеля было 10 проводов, и у каждого зонального клапана было два подводящих провода. Подключите по одному из каждой пары проводов отвода клапана к общему белому проводу, который будет обслуживать все клапаны.Присоедините провод с разной цветовой кодировкой к другому выводу каждого зонного клапана. Продолжайте выполнять соединения таким образом, пока не дойдете до последнего клапана. После подключения всех клапанов и проводки установите клапанные коробки, а затем засыпьте траншеи.

Для линии подачи необходимо установить дренаж в самой нижней точке. Вверните латунный сливной фитинг в резьбовой конец тройника из ПВХ и установите тройник вниз под углом 45 градусов. Выкопайте под сливом небольшое углубление и засыпьте его песком и гравием.

MERLE HENKENIUS

Запустите съемник для труб, двигаясь вперед, и установите лезвие на газон.Лезвие прижимает трубу к земле.

Мерле Хенкениус

Соберите зонные клапаны над землей, затем подключите их к подземным трубам. Установите сливной штуцер на каждый клапан.

Мерле Хенкениус

Подсоедините один из проводов каждого клапана к общему белому проводу и подключите цветной провод к каждому оставшемуся проводу.

Мерле Хенкениус

Установите латунный сливной клапан в каждой нижней точке линии подачи. Закрутите клапан в тройник с помощью тефлоновой ленты.

Чтобы создать туннель под проходами, прикрепите заостренный затвор к отрезку трубы из ПВХ. Подсоедините шланговый фитинг к противоположному концу трубы, затем выкопайте неглубокие траншеи по обе стороны от дорожки. Подсоедините садовый шланг к трубе, включите воду на максимум и вставьте насадку под дорожку, чтобы прорвать дыру на другой стороне.

Мерле Хенкениус

Используйте водоотводную трубу для прокладки туннелей под тротуарами. Латунная фурнитура продается в хозяйственных магазинах и домашних центрах.

Полиэтиленовая труба соединяется с зазубринами, которые можно закрепить с помощью обычных хомутов для шлангов, но обжимные кольца из нержавеющей стали установить проще. Разрежьте трубу ножницами, затем наденьте кольца на трубу и обожмите каждое из них плоскогубцами.

Мерле Хенкениус

Используйте ножницы для резки труб, чтобы разрезать полиэтиленовую трубу. Его быстро и легко использовать, а края остаются чистыми. Наденьте обжимное кольцо на каждую трубу и вставьте зазубренный фитинг.

Мерле Хенкениус

Наденьте обжимное кольцо на каждую трубу и вставьте зазубренный фитинг. Наденьте кольца и плотно обожмите их плоскогубцами.

Мерле Хенкениус

Соедините обжимные кольца клещами для обжимных колец.

Установка головок

Спринклерные головки можно подсоединять к трубам несколькими способами. Если дренаж не является проблемой, установите 90-градусное колено с зазубриной на одном конце и внутренней резьбой на другом.

Мерле Хенкениус

Если дренаж не требуется, используйте колено на 90 градусов на головке спринклера.Проденьте подступенок в верхнюю часть локтя. Если спринклерная головка расположена в низком месте на участке, и ее необходимо время от времени осушать, установите вместо нее дренажный патрубок под углом 90 градусов.

вместо этого слить элл.

Мерле Хенкениус

Для слива воды из низкой точки под головкой дождевателя используйте сливной патрубок с углом 90 градусов. Убедитесь, что вы установили его вертикально так, чтобы нитки были вверху.

Теперь присоедините головку спринклера к колену с помощью стояка с резьбой или сделайте поворотную трубу со смещением. Для соединения поворотной трубы ввинтите один изгиб на 90 градусов в сливной фитинг, а другой — в нижнюю часть спринклерной головки. Оберните резьбу тефлоновой лентой. Затем соедините два колена длиной 3/8 дюйма. поворотная труба из полиэтилена

Мерле Хенкениус

Присоедините колено к спринклерной головке с помощью 3/8 дюйма.качели трубы. Используйте тефлоновую ленту, но без обжимных колец. Посадка настолько плотная, что не требует обжимного кольца. Закончите засыпкой ямы, утрамбовывая почву через каждые 4 дюйма.

Мерле Хенкениус

Засыпьте яму по 4 дюйма за раз и утрамбуйте почву резиновым молотком. Затем посыпьте голую землю дерном или семенами травы.

При врезке в непрерывный участок трубопровода используйте седловой саморез, упомянутый ранее.

Мерле Хенкениус

Прижмите хомут седлового клапана к трубе и защелкните его. Когда он встанет на место, вы почувствуете щелчок. Для подсоединения головки установите в верхней части штуцера

поворотную трубу или стояк с резьбой.

Мерле Хенкениус

Когда труба находится непосредственно под спринклерной системой, соедините головку стояком с резьбой.Мы оснастили эту систему тремя типами головок: разбрызгивающими головками для небольших участков травы, вращающимися головками для больших площадей и барботером для цветников. Барботер пропускает струйку воды через 1/8 дюйма. к различным точкам в саду.

Мерле Хенкениус

Насадка-барботер специально разработана для замачивания клумбы без смачивания листвы.

Последние штрихи

Местные правила водоснабжения диктуют, как подключиться к водопроводной системе вашего дома, но показанная здесь установка довольно типична.Нарезать 3/4 дюйма. водопровод чуть выше метра и увеличен до 1 дюйма. труба для спринклерной системы. Затем, вскоре после крана, установите полнопоточный шаровой кран.

Мерле Хенкениус

Установите полнопоточный шаровой кран, чтобы можно было обслуживать предохранитель обратного потока, не перекрывая подачу воды ко всему дому. После шарового крана установите латунный ниппель и предохранитель противотока пониженного давления. Пропустите трубопровод от устройства для предотвращения обратного потока к трубе, установленной через балку обода.

Мерле Хенкениус

Установите предохранитель обратного слива пониженного давления сразу после шарового крана. Этот тип превентора иногда будет иметь обратный выброс, поэтому вам понадобится уловитель с воздушным зазором под ним. Подключите уловитель к ближайшему сливу в полу с помощью 1-дюймовой трубы. трубка. Также вам понадобится сливной вентиль, чтобы слить воду из воздушной линии зимой.

Мерле Хенкениус

Установите на агрегат уловитель с воздушным зазором и проложите полноразмерную водосточную трубу к ближайшему водостоку в полу.Прикрепите панель управления к ближайшей стене. Проденьте кабель в панель, зачистите провода и подключите их в соответствии с инструкциями производителя.

Мерле Хенкениус

Протяните кабель зонного клапана к блоку управления. Подключите провода согласно инструкции по установке.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как спланировать и установить дождевальную систему домашнего газона

Если вы устали играть роль человеческой спринклерной системы, вручную перемещая портативные спринклерные оросители с одного участка двора на другой, возможно, вы подумываете об установке спринклерной системы, сделанной своими руками. В зависимости от масштабов проекта и выбранной системы процесс установки может занять один или несколько выходных.Чтобы выполнить работу должным образом, будьте готовы провести некоторое планирование и немного поработать. Тем не менее, при правильной подготовке и правильных деталях ваша система полива домашнего газона своими руками будет готова к работе раньше, чем вы об этом узнаете.

Сделай сам по сравнению с профессиональной установкой

Как и в случае любого крупного проекта по благоустройству дома, есть свои преимущества и недостатки в том, чтобы выполнять работу самостоятельно и нанимать для этой работы профессиональную компанию по установке спринклерных систем. Нэнси Прайс Форман, владелец и директор по операциям с буровыми и ирригационными услугами, ООО в Мельбурне, Флорида., отмечает, что кроме работы, выполняемой специалистами по ирригации, когда вы нанимаете профессионала для выполнения этой работы, на систему распространяется гарантия. Это означает, что если что-то пойдет не так с ирригационной системой, компания вернется и исправит это бесплатно для вас. Конечно, это не тот случай, когда вы устанавливаете его самостоятельно, так как вы несете ответственность за устранение любых неисправностей и их стоимость.

Одна из главных причин, по которой кто-то может самостоятельно заняться установкой домашней спринклерной системы, — это сэкономить деньги.Средняя стоимость установки профессиональной спринклерной системы может составлять от 2900 до 4500 долларов, в зависимости от размера двора, материалов и компании. В то время как покупка деталей и выполнение работы самому в среднем обходятся в 1500 долларов или даже меньше, что является значительной экономией по сравнению со средними профессиональными расходами. Однако будьте готовы, потому что выполнение работы самостоятельно может оказаться трудоемким.

Основные компоненты спринклерной системы

Ниже перечислены основные детали, которые вам потребуются для установки оросительной системы газона:

• Труба из ПВХ: Обычно трубы подземных спринклерных систем изготавливаются из трубы из ПВХ.Если вы сделаете неправильный разрез, вероятно, неплохо иметь под рукой немного запаса.
• Фитинги из ПВХ: Вам потребуются колена и тройники, чтобы учесть все изгибы и изгибы, необходимые для прокладки трубопровода из ПВХ в нужном вам направлении.
• Контроллеры и таймеры: Для вашей автоматической спринклерной системы требуется контроллер и таймер, которые можно установить, чтобы устройство знало, когда и как долго поливать газон. Кроме того, у вас есть выбор между «умным» контроллером и вашим типичным «тупым» типом.Умные контроллеры экономят воду, поскольку они автоматически адаптируются к текущим погодным условиям. Принимая во внимание, что тупой тип вручную настраивается на воду согласно тому, что вы программируете.
• Спринклерные головки: Спринклерные головки — это рабочие части, которые распыляют воду на ландшафт. Тип оросительных головок, которые вам понадобятся, зависит от требуемого направления струи, количества поливаемого пространства и стиля формы струи.
• Трубки или стояки: Трубки, также называемые стояками, необходимы для подключения спринклерных головок или капельных линий к трубе PCV, чтобы система работала.
• Клапаны: Клапаны регулируют поток воды через систему, поскольку они открываются и закрываются, позволяя воде попадать в спринклерную систему.
• Клапанная коробка: Обеспечивает легкий доступ к клапанам, а также защищает их.
• Электропроводка: Вам понадобится проводка для подключения к центру управления, чтобы управлять клапанами, чтобы они знали, когда открывать и закрывать.
• Сливы: Сливы удерживают воду из труб, когда они больше не находятся под давлением, а ручные и автоматические водостоки устанавливаются в конце спринклерных линий и в любых нижних точках.
• Устройство для предотвращения обратного слива: Во многих областях требуется установка устройства для предотвращения обратного потока, которое является антисифонным устройством.
• Таймер / контроллер: Управляет спринклерной системой, включая и выключая ее.

В этот список основных запчастей не входят базовые инструменты, такие как лопаты, клей для ПВХ, ножовка или другой труборез, ландшафтные флажки или колья, веревка и съемник для труб, которые вы можете арендовать примерно за 200 долларов в местном магазине по аренде машин.

Комплекты для ирригационной системы

Ирригационные компании, такие как Rainbird, относительно упростили процесс установки вашей собственной спринклерной системы, предложив комплекты ирригационной системы, которые подходят для орошения средних и малых газонов площадью от 1000 до 3000 квадратных футов.В комплект входят все основные детали и инструкции по установке спринклерной системы на выходных. Конечно, если у вас есть большая территория, требующая полива, эти комплекты могут быть не лучшим выбором, или вам потребуется несколько комплектов для полива всей площади.

Конечно, у комплектов есть некоторые ограничения, поскольку вы не можете расширять систему, так как это влияет на качество обслуживания и количество распыляемой воды. Еще одно соображение при покупке комплекта заключается в том, что высота двора не может превышать 6 футов от головки дождевателя до нагрудника шланга.

Одним из преимуществ этих наборов для полива является то, что вам не нужно беспокоиться о поиске основного водопровода и вы можете быстро подключиться к уличному крану. Кроме того, в комплекты входит легко программируемый контроллер, и большинство из них оснащено функцией задержки дождя, которая приостанавливает полив на несколько дней без потери вашей программы.

Проектирование спринклерной системы

Прежде чем вы начнете копать ямы и укладывать трубы для установки вашей спринклерной системы, вам необходимо выполнить предварительное планирование.Свяжитесь с местными коммунальными предприятиями, попросите их подойти к вам и отметить любые линии метро. Последнее, что вам нужно сделать, — это разрезать инженерные сети, где вы можете потерять электричество, телефонную связь, кабель и Интернет.

Затем вы захотите узнать в местных офисах округа, нужно ли вам получать разрешение на установку спринклерной системы во дворе. Вы также можете узнать, можете ли вы установить спринклерную систему самостоятельно или вам нужно нанять профессионала в соответствии с государственными и местными правилами.Кроме того, вам следует изучить местные постановления об использовании воды на домашнем газоне. Правила и требования варьируются от места к месту.

Составление плана полива

Следующим шагом в планировании установки вашей спринклерной системы является составление эскиза участка, на котором вы будете устанавливать систему.

1. Стараясь максимально приблизиться к масштабу, составьте карту газона, отметив, где есть деревья, клумбы или другая растительность, поскольку для этого требуются другие требования к воде, чем для газона.Кроме того, обратите внимание на любые сложные ландшафты, такие как пешеходные дорожки или подъездные пути.
2. Следующее, что нужно отметить на карте местности, — это место, где вы устанавливаете трубу из ПВХ и блок управления.
3. Принимая во внимание любые препятствия, такие как наклон, отметьте на карте предполагаемое размещение ваших оросительных головок. Чтобы площадь орошалась должным образом, вам нужно, чтобы форма распыления каждой головки перекрывала ее соседнюю на 50 процентов. Нэнси Форман отмечает, что во многих случаях домовладельцы, работающие самостоятельно, не размещают разбрызгиватели там, где они достаточно перекрываются, и участки двора не поливаются должным образом.

При определении зон для вашей спринклерной системы учтите, что газон имеет другие потребности в воде, чем деревья и кустарник, поэтому обозначьте зоны в соответствии с требованиями к воде для конкретной растительности, которая там растет. Можно использовать стандартные оросительные головки для газона, но более низкие разбрызгивающие головки лучше подходят для зон с деревьями и кустарниками. Капельное орошение лучше использовать в таких областях, как огород.

Определение давления и расхода воды

Прежде чем вы броситесь покупать все необходимое для самостоятельного орошения, вам необходимо определить несколько важных аспектов потока воды через вашу систему.Разобравшись в этом, вы сможете покупать нужные детали.

Давление воды: Вы хотите определить рабочее измерение давления воды, то есть давление, когда вода включена. Используя манометр, прикрепите его к наружному крану и включите воду, убедившись, что вся вода отключена как внутри, так и снаружи дома, когда вы это делаете. Затем манометр покажет вам давление воды на квадратный дюйм (фунт / кв. Дюйм).

Размер водомера / размер колодца: Если вы получаете воду из муниципальной системы водоснабжения, вы должны иметь возможность прочитать размер водомера на коробке.Если по какой-либо причине вы не можете найти его на наружном ящике, вы можете позвонить в свою компанию по водоснабжению для получения информации. Если вы получаете воду из колодца, вам необходимо знать размер колодезного насоса, который обычно указывается на внешней стороне насоса или в руководстве пользователя.

Размер линии обслуживания: Чтобы приобрести трубу правильного размера, которая соответствует существующей линии водоснабжения, обязательно измерьте ее перед покупкой трубы из ПВХ для вашей системы орошения газонов.

Расход: Для определения расхода нужно измерить количество галлонов воды в минуту или галлонов в минуту.Шаги для определения вашего расхода просты:

1. Используя галлоновый контейнер, откройте внешний кран и наполните контейнер водой.
2. Запишите время, необходимое для заполнения контейнера.
3. Разделите размер заполненного галлонового контейнера на количество секунд, которое потребовалось для его заполнения.
4. Умножьте этот результат на 60, и вы получите скорость потока в минуту. Если вам нужно определить количество галлонов в час (GPH), умножьте расход на 60.

Совет: Нэнси Форман отмечает, что самое важное, что нужно запомнить, прежде чем вы начнете устанавливать дождевальную систему газона, — это знать скорость потока воды в галлонах в минуту (GPM).Это, а также количество воды, расходуемое каждой спринклерной головкой, позволяют установить правильное количество головок. Установка слишком большого количества головок в зоне с недостаточной скоростью потока приводит к тому, что эта зона не поливается должным образом.

Типы спринклерных головок

Теперь, когда вы нанесли на карту место для установки вашей домашней спринклерной системы и обозначили зоны в зависимости от растущих там растений, вам нужно будет выбрать лучшие типы оросительных головок для каждой зоны. Различные конфигурации двора и растительность требуют разных стилей головы.Ни одна голова не подходит для всех ситуаций. Например, вам не нужна оросительная головка, которая будет распылять воду прямо на кору дерева, поскольку постоянное насыщение может в конечном итоге вызвать проблемы с деревом и, возможно, привести к его гибели.

• Фиксированный опрыскиватель: Фиксированные спринклерные головки лучше всего подходят для небольших газонов, грядок с почвопокровным покровом или кустарников. Они производят плотный, постоянный веер воды размером от 5 до 15 футов.
• Барботер / Полив: Пузырьковые или поливочные опрыскивания хорошо подходят для окружающих деревьев, ящиков с цветочными горшками или у основания кустов.Они работают, заливая воду на землю и вокруг корневой зоны растительности, вместо того, чтобы опрыскивать листву. Они поливают небольшие участки размером 5 футов или меньше.
• Зубчатый привод: Спринклерные головки с зубчатым приводом хорошо работают на больших и средних лужайках или на краях двора. Головки имеют плавный стиль работы, а их режим распыления можно регулировать.
• Многопоточная: Многопоточная головка хорошо работает на неровных участках или наклонных участках, дворах среднего размера или на грядках с почвопокровным покровом.Они медленно вращаются с размахом от 18 до 27 футов, производя тонкую струю воды.
• Выдвижной: Выдвижной разбрызгиватель хорошо работает во дворе любого размера, а также в саду. Они получили свое название от головы, которая выскакивает из уровня земли, когда вы включаете систему. При выключении устройства снова исчезают в земле. Всплывающие окна равномерно распределяют струю воды под небольшим углом.
• Вращающийся: Вращающийся головок хорошо работает на больших, средних и боковых дворах. Головки вращаются по кругу и медленнее доставляют одиночную струю воды.
• Кустарник: Дождевальные головки для кустарников служат для клумб с кустарниками или саженцев. У них есть специальные регулируемые форсунки. Они создают более гибкий режим полива. Подступенки или пристройки позволяют им возвышаться над растительностью.

Процесс установки

Теперь, когда вы нашли инженерные коммуникации, составили план и закупили все необходимое, приступайте к работе и устанавливайте домашнюю оросительную систему.

Шаг 1 — Отметка головок спринклерных головок и труб

Используя свой план местности, поместите ландшафтный флаг или столб в каждом месте, где вы планируете установить дождевальную головку.Используйте веревку, чтобы отметить, куда пойдут трубы.

Этап 2 — Рытье траншей

Следуя за веревкой, выройте траншеи для труб глубиной от 6 до 12 дюймов. Нэнси Форман отмечает, что одна из самых больших ошибок, которые делают люди, кроме неправильного размещения голов для 100-процентного покрытия, — это недостаточно глубокое рытье траншей. Если траншея будет слишком неглубокой, это может привести к повреждению трубы и ее обнажению.

Вы можете значительно упростить себе жизнь, засыпая траншею, если уложите почву с одной стороны, а дерн — с другой.Вы можете арендовать траншеекопатель, который значительно упрощает рытье траншеи, чем вручную. Чтобы не перекопать весь газон, вы можете использовать съемник для труб для установки труб из ПВХ.

Шаг 3 — Подключение водоснабжения

Подключите воду к крану или подключите к основной водопроводной линии. Присоединение к крану — это самый простой способ наполнения вашей спринклерной системы водой, который подходит для тех, кто живет в климате, где нет суровых зим.Подключиться к основной водопроводной линии немного сложнее, и если вы не чувствуете себя в состоянии выполнить рутинную работу, вы можете вызвать сантехника, который сделает эту часть установки. Тем, кто живет в холодном климате или не имеет достаточного давления воды из крана, следует подключиться к основной водопроводной сети.

Подсоединение к патрубку: При подсоединении к патрубку отключите подачу воды в дом и дайте патрубку стечь. Снимите исходную втулку и замените ее оцинкованной или латунной тройником.Затем сопоставьте размер выпускных отверстий с краном и оросительной трубой, которые вы используете. Затем снова установите кран, установите ниппель (короткий кусок трубы с резьбой на каждом конце) в шток тройника и, наконец, подсоедините к нему запорный клапан.

Подключение к основному водопроводу: Сделайте первый шаг в подключении к основному водопроводу, отключив воду до точки на леске, где вы будете делать разрез. Для надземного соединения отрежьте короткий отрезок трубы в линии подачи, достаточно большой, чтобы вы могли вставить на место скользящую тройник.Затем установите ниппель в шток тройника и, наконец, подсоедините к нему запорный клапан.

Шаг 4 — Узел клапанного коллектора

Затем вы хотите установить вентильный блок, выкопав отверстие чуть больше, чем коробка вентильного коллектора. Присоедините основную линию подачи воды к одному концу узла коллектора клапана, закрепив его, затянув зажимы.

Шаг 5 — Спуск трубы

Теперь нужно запустить трубу ПВХ.Проложите ПВХ-трубу вдоль траншеи и уложите соответствующие спринклерные головки и соединители на каждый ландшафтный флаг или столб.

Шаг 6 — Сборка деталей

Начиная с одного места разбрызгивателя, соберите вместе все части, кроме спринклерной головки, а затем перейдите к следующему месту и повторите процесс. Перед установкой спринклерных головок необходимо смыть всю грязь или мусор, попавшие в трубы, так как они могут забиться.

Шаг 7 — Промывка системы

Затем вы захотите промыть систему, снова включив воду.Вручную откройте каждый клапан и позвольте воде промыть трубу, а затем закройте его, переходя к следующему клапану и повторяя процесс.

Шаг 8 — Установка головок оросителей

После того, как вы промыли систему от любого возможного мусора, вы можете прикрепить оросительные головки к оросительной системе. Убедитесь, что все всплывающие окна находятся на одном уровне с линией почвы.

Шаг 9 — Электропроводка блока управления

Теперь вы хотите улучшить свою домашнюю спринклерную систему, подключив блок управления в соответствии с инструкциями производителя.Если вам неудобно работать с электричеством, вызовите электрика или кого-нибудь, у кого есть опыт электромонтажа.

Шаг 10 — Проверка и настройка

Теперь, когда вы, наконец, выполнили всю тяжелую работу и закончили установку системы полива газонов, пора проверить все и запрограммировать блок управления в соответствии с инструкциями производителя. Проведите ревизию вашего газона, чтобы убедиться, что достаточное количество воды достигает всех частей травы, иначе все усилия, которые вы вложили в уход за газоном, будут напрасными.Включите систему, переходя от одной зоны к другой, и проверьте оросительные головки и их режим распыления. Внесите необходимые изменения в схему распыления и запрограммируйте блок управления на дни и часы, в которые система должна работать.

Шаг 11 — Заливка траншеи

После того, как вы проверили свою недавно установленную оросительную систему и все заработало правильно, пришло время для последнего шага: снова заполнить траншеи грязью и заново засеять удаленный дерн.

Теперь, когда все в порядке, похлопайте себя по спине и возьмите холодный. Вы выполнили сложную сделанную своими руками задачу по успешной установке системы полива домашнего газона. Прошли те времена, когда вы таскали разбрызгиватели по всему двору, чтобы утолить жажду. Теперь вы можете установить систему полива в автоматический режим, просто щелкнув выключателем. Мать Земля поблагодарит вас, и ваши растения тоже. Вы используете меньше воды, и ваш газон, деревья и другие растения будут более счастливыми, если вы будете использовать постоянный и контролируемый график полива.

Джойс Старр

Джойс Старр пишет на темы садоводства и озеленения более 15 лет. Кроме того, последние 20 лет она владеет и руководит бизнесом по ландшафтному дизайну и дизайну. В своих статьях она делится своим опытом и страстью ко всему зеленому.

Как установить систему орошения

Хорошо, я нашел это, ребята — самодельный проект, о котором я больше всего сожалею: установка системы орошения в нашем дворе.Не обманывайтесь моей дружелюбной волной внизу.

Почему? Короткий ответ: был намного утомительнее , а занял гораздо больше времени , чем я ожидал. Профессиональная бригада могла бы вывести его из строя за день или два (я знаю это, потому что я наблюдал, как два соседа установили их в кратчайшие сроки, в то время как я потел и напрягся из-за своей собственной установки в течение трехнедельного периода). Конечно, проекты «сделай сам» почти всегда требуют больше времени и смазки, чем просто выписка чека, но обычно удовлетворение от самостоятельного выполнения, изучения нового навыка или экономии денег стоит того.

За последние десять лет, когда мы делали тонны вещей, это было так … но хотя этот проект оставил мне следы этого удовлетворения, я просто не чувствовал, что он компенсирует время, стресс и боль, которые закончились участвовать в этом конкретном проекте. Так что я говорю вам, ребята, и говорю так, как есть: в конечном итоге я думаю, что крутая кривая обучения (это был мой первый большой сантехнический проект) и большой масштаб (наш двор никогда не казался таким большим), что чуть не убило меня. дюйм

НО работа, наконец, была сделана, несмотря на несколько сбоев (подробнее об этом позже), и положительным моментом является то, что теперь я знаю, КАК работает ирригационная система, и, надеюсь, смогу сэкономить немного денег в будущем, если мне когда-нибудь понадобится устранение неполадок или перенастройте систему.Что ж, теперь у нашего озеленения наконец-то появится шанс на защиту от летней жары.

Итак, я решил, что расскажу, как я это сделал, чтобы любой, кто рассматривает этот проект, мог принять обоснованное решение о том, хотят ли они взяться за него (например, если у вас был двор меньшего размера или более опыт работы с сантехникой).

Фон

К нашей годовщине в прошлом году мы получили ландшафтный план от ландшафтного архитектора (он стоил около 300 долларов), потому что мы чувствовали, что нам нужен профессионал, который направит нас на нужный нам двор.Она нарисовала нам этот план ниже, но посоветовала нам не вкладывать деньги в новые заводы, пока мы не решим нашу проблему с водой (летнее солнце в основном все печет в июле и августе). Я привожу здесь ее диаграмму для справки, но мы практически НУЛЕВОГО прогресса в ней — и за год, прошедший с момента ее получения, у нас уже есть пара вещей, которые мы думаем изменить. Итак, наша собственность НЕ ВЫГЛЯДИТ НА ЭТО, но общие лужайки расположены достаточно близко, поэтому я собираюсь использовать это, чтобы показать, как устроена система.

Итак, основываясь на ее рекомендации, мы получили от профессионалов несколько оценок на установку системы орошения. Стоимость составила около 3500 долларов. Мы уже собирались нажать на курок на одном из них, когда сосед узнал о нашем плане и предложил мне помочь установить мой собственный. Он сделал пару в своих предыдущих домах (в его нынешнем доме была одна, когда он переехал) и сказал, что это вполне выполнимо. Даже, возможно, описал это как «легко». После того, как он показал мне основы, он предложил помочь мне разобраться с этим.Итак, в сентябре прошлого года мы наконец-то сдвинулись с мертвой точки.

Получение счетчика-компаньона

Первым шагом было обращение в местное коммунальное управление нашего округа с просьбой установить «сопутствующий счетчик». По сути, это отдельный счетчик воды, отличный от того, который обеспечивает водой остальную часть дома. Причина этого в том, что мы платим только за воду на этом счетчике, а не за воду и в канализацию, как наш другой счетчик. Это потому, что округ знает, что вся вода из этого счетчика попадает во двор, а не возвращается в канализацию.Все, с кем мы говорили, говорили, что этот дополнительный шаг экономит много денег с течением времени и определенно того стоит (даже профессионалы, которые цитировали нам установки). Отдельный счетчик также позволяет нам отключать его зимой, когда система орошения не используется, не влияя на остальную воду в нашем доме. Это обошлось нам в 500 долларов, и потребовалось несколько недель ожидания, чтобы его установили. Пока мы ждали, мой сосед помог мне спланировать нашу систему.

Планирование схемы оросительной системы

На самом деле мы подобрали пару идей компоновки из этих предварительных профессиональных оценок, но нашей главной целью было доставить воду там, где она нам нужна, наименее сложным из возможных маршрутов.Для начала вы должны определить два важных источника: (1) откуда берется ваша вода и (2) откуда берется ваша энергия. Округ определил размещение вспомогательного счетчика, и, поскольку мы хотели управлять системой из нашего гаража, это был бы наш источник энергии.

От источника воды мы установим «главную линию» для подачи воды в каждую из «зон». Эти зоны представляют собой группы головок дождевателей, которые включаются или выключаются вместе. Зоны служат нескольким целям.Во-первых, в зависимости от размера вашего двора, у вас может не хватить давления воды для одновременного распыления ВСЕХ головок дождевателей. Создание зон также дает вам больший контроль над поливом — например, если у вас есть область, которая становится суше, чем другая, вы можете использовать эту область дольше или чаще (и сэкономить воду / деньги на всех остальных). Каждая зона питается по собственной водопроводной линии, ответвляющейся от основной линии. Наш выглядит примерно так:

Когда у нас появилось общее представление о том, где мы будем проложить наши водопроводные линии, мы использовали несколько оранжевых флажков, чтобы точно отметить, где будут идти оросительные головки.Мы просто отошли от дистанции между головами (примерно 8-10 больших шагов между каждой). Большую часть мы разместили по периметру двора, стараясь ограничить чрезмерное распыление в областях, которые не нуждаются в поливе (лес, подъездная дорожка) или на вещах, которые не должны промокать без необходимости (палуба, дом). Позже вы можете отрегулировать дугу и расстояние распыления, чтобы обеспечить удержание воды во дворе, а также создать некоторое перекрытие, достаточное для достаточного полива травы.

Покупка материалов для ирригационной системы

Имея общее представление о планировке, я мог начать покупать свои материалы.Так что позвольте мне рассказать о том, что мне было нужно (кроме ярдов и ярдов ПВХ-труб и шведского стола фитингов и соединителей из ПВХ). Сначала спринклерные головки . Я пошел с этими головками Hunter Rotor по рекомендации моего соседа для большей части двора и с некоторыми меньшими головками Mister от Lowe’s для нашей передней мульчирующей грядки. В обоих случаях большая его часть находится под землей и находится чуть выше грунтовой линии. Когда вода включается, давление поднимает ее вверх (как показано ниже) и вращается вперед и назад по любой заданной вами дуге или по полной функции на 360 градусов.

источник изображения

Каждая головка прикрепляется к водопроводу из ПВХ с помощью гибкой поворотной трубы (также называемой «забавная труба» ) и нескольких поворотных колен с обоих концов (один винт в нижней части спринклерной головки, другой — в . тройник с резьбой установлен в вашу линию). Я покажу вам, как это работает позже, но знайте, что они вам также понадобятся для каждой оросительной головки.

Каждая зона контролируется клапаном .Это небольшое электронное устройство, которое устанавливается в начале каждой из линий водоснабжения вашей зоны и контролирует, когда вода попадает в эту зону. Таким образом, вам нужен один клапан на зону, а также коробку с клапанами для каждой. Поскольку клапаны находятся под землей, коробка защищает клапан от грязи и дает вам доступ к нему без необходимости копать.

Клапаны управляются контроллером , с помощью которого вы программируете свой график полива (он же: когда включается каждая зона и на сколько времени).Мы выбрали этот «умный» контроллер оросителя Racchio, и он нам очень нравится. Все программирование осуществляется через приложение на вашем телефоне (или даже через Alexa!), Так что это намного проще, чем расшифровывать ручки или кнопки на самой коробке. Кроме того, он подключается к местной метеостанции, поэтому он пропустит запланированный полив, если узнает, что недавно пошел дождь ИЛИ если дождь в прогнозе (это означает, что вам не нужно покупать и подключать собственный личный датчик дождя — это так умно и уже сэкономил нам тонну воды в те дни, когда она нам не нужна).

Вы также можете выбрать получение текстового или электронного уведомления, когда запланированный полив начинается, останавливается или пропускается. Он немного дороже, чем базовый контроллер, но СТОИТ ЭТО СТОИТ. Просто убедитесь, что вы покупаете версию с достаточным количеством зон для вашего двора (у нас есть 6 зон, поэтому я купил версию с 8 зонами — что дает нам возможность расти, если нам когда-нибудь понадобится добавить больше).

Контроллер подключается к источнику питания (опять же, наш находится в гараже) и подключается под землей к каждому из клапанов.Таким образом, вам понадобится подземный провод с достаточным количеством жил, чтобы каждая зона имела свою собственную выделенную линию (мы получили эту версию с 10 проводниками, поскольку 10 жил было достаточно для наших 6 зон). Ничего страшного, если есть лишнее, просто не нужно слишком мало. Последний пункт в списке — это устройство для предотвращения обратного слива , которое является устройством, которое наш округ требует от вас установить, чтобы предотвратить попадание воды из вашей системы обратно в водопровод. Это одна из немногих наземных частей ирригационной системы, поэтому вы могли заметить их во дворах с дождевальной системой.

Копаем траншеи

Первый шаг в установке системы — рытье траншей для прокладки труб. ПОЗВОНИТЕ 811, ПРЕЖДЕ чем что-нибудь откопать. Они отметят вашу собственность для инженерных коммуникаций, чтобы вы ничего не повредили и не поранились. Как мы подробно рассказали в нашем подкасте (эпизод # 21), наша местная коммунальная служба не смогла отметить газопровод, который, как мы знали, проходил вдоль нашего двора, поэтому мне пришлось выкопать большой участок вручную, чтобы я мог быть особенно бдительным в отношении любого коммунального предприятия. линий.Когда я делал это, соседский парень тестировал свой новый дрон, так что у меня есть доказательства некоторых моих работ!

Для остальной части двора я арендовал траншеекопатель в нашем местном Home Depot (это было 88 долларов в день). Мне также пришлось арендовать их грузовик, чтобы отвезти его домой, потому что он не поместился в моей машине. Так что я использовал это как шанс купить много-много труб из ПВХ (шириной как 1 дюйм, так и 3/4 дюйма).

Траншеекопатель был ОЧЕНЬ тяжелым, и мне и двум другим ребятам пришлось загружать его и выходить из грузовика.Даже когда он упал, маневрировать было непросто. Вы в основном тянете его назад, и «лезвие», которое вы можете установить, чтобы погрузиться в землю на разной глубине, взбивает грязь и оставляет узкую траншею. Траншеекопатель немного утомителен / медленен в использовании, и он все же оказался довольно утомительным, между рывком его веса и вибрацией, которую вы ощущаете сквозь кости все время.

На самом деле, мой сосед (который, я признаю первым, намного сильнее меня) в конечном итоге проделал большую часть рытья траншей, потому что у него был лучший контроль над этим, чем у меня.Могу ли я обвинить всю мою лопату, копавшуюся ранее днем, в том, что она не справилась с задачей? Пока он это делал, я не был сбит с толку. Я перекопал траншею рядом с нашим передним проходом (чтобы не повредить его машиной) и работал над прокладкой трубы под самим тротуаром (для «зоны мульчирующего слоя»). Я сделал это, проткнув кусок ПВХ кувалдой через грязь.

Копание — включая аренду и возврат траншеекопателя — занял большую часть первого дня, что стало сюрпризом для всех нас.Мой сосед думает, что в прошлый раз, когда он это делал, он арендовал монтажник кабеля меньшего размера, который роет траншею глубиной 4 дюйма. Я не могу сказать, сработало бы это или нет, но, возможно, стоит спросить в пункте проката инструментов — так как кажется, что маневрировать проще и быстрее.

Прокладка труб системы орошения

После того, как все каналы выкопаны, нужно просто соединить все вместе. Это простой процесс, но — в зависимости от размера вашей системы — может быть утомительным и трудоемким.Я начал с того, что разложил ПВХ вдоль траншей. Я использовал 1 дюйм для моей основной водяной линии и для первых 2 или 3 спринклерных головок на каждой линии зоны, после чего я уменьшил ее на 3/4 дюйма. Это было просто советом моего соседа по экономии средств, так как 3/4 дюйма немного дешевле.

Для соединения всех труб вместе используются различные муфты и колена, которые фиксируются на месте. Процесс выглядит примерно так. Начни с этого праймера, как этот фиолетовый парень.

С помощью встроенной щетки нанесите покрытие на концы деталей из ПВХ, которые вы собираетесь соединять, следя за тем, чтобы они проходили по всей длине — она ​​очень тонкая, поэтому старайтесь не капать на что-либо, например на тротуары или проезды. Ваша трубка тоже должна быть чистой и сухой.

Грунтовка высыхает в течение нескольких секунд, после чего можно наносить цемент. Мы использовали этот синий вид.

То же самое: используйте кисть, чтобы покрыть ею все стороны. Он довольно липкий, но опять же, постарайтесь не капать его на все, на что вы не хотите, чтобы синее пятно.

Повторите этот процесс на другой поверхности, к которой вы будете ее прикреплять — в данном случае на внутренней части муфты, которую я уже приклеил к другой трубе.

Затем вы складываете части вместе, слегка скручивая и удерживая их около 30 секунд. Обычно я делаю это двумя руками, чтобы надавить с обеих сторон, но на этой фотографии одна рука была занята телефоном с камерой.

Если когда-либо мне нужно было отрезать кусок ПВХ, я использовал этот труборез с храповым механизмом.Он очень прост в использовании, поэтому стоит своих 25 долларов.

Я знаю, что это не кажется сложной задачей, и это не так. Но мне нужно было создать МНОГО связей, и я работал, сгорбившись (осмелюсь ли я сказать «в окопах»?), И неоднократное столкновение труб вместе с некоторой силой медленно сказывалось на моей спине и плечах. Во время этого проекта у меня были одни из худших снов в моей жизни, потому что я поправил плечо так, что не позволял мне лежать на нем. #sidesleeperproblems

Установка клапанов

Опять же, клапаны — это устройства, которые необходимо размещать в начале каждой зоны, потому что они контролируют, когда вода попадает в эту зону.Чтобы установить в ваш трубопровод, клапаны, которые я использовал, взяли несколько резьбовых соединений, которые я плотно закрепил с помощью сантехнической ленты, и пару закручиваний гаечного ключа.

У меня нет изображения установки, но я использовал тот же процесс цементирования, чтобы прикрепить муфты к остальной части моей трубы, прямо там, где каждая из моих зональных водоводов ответвляется от основной линии. Просто убедитесь, что установили его в правильном направлении (у меня были стрелки, указывающие направление потока воды), и не забудьте также поставить вокруг них клапанную коробку.Мой нужно было добавить во время установки трубы, но некоторые из них могут накрыть вашу трубу после.

Клапаны должны быть подключены к вашему контроллеру, поэтому я покажу вам эту часть сейчас, но на самом деле я выполнил свою проводку после того, как все мои трубопроводы были завершены. Опять же, я использую 10-жильный подземный провод, который при разрезании имеет 10 жил разного цвета.

Сначала я установил один обрезанный конец в свой контроллер Racchio. Я сделал общий провод черным, а затем просто пошел в «радужном порядке», чтобы помочь мне сохранить прямые зоны.Серый и коричневый провода можно было бы использовать позже, если бы я хотел добавить еще две зоны. Короче говоря, провод зоны 2 (красный) заклинило, когда я пытался его вставить, поэтому он не подключился полностью…. бууууут, я не могу проиграть. Вместо того, чтобы покупать новый контроллер, я просто обошел Зону №2. Это означает, что я использую Зону №1, а затем Зоны №3-7, чтобы контролировать свои шесть зон. Одно из множества мелких неудобств этого проекта, но, в конце концов, ничего страшного.

Когда мой контроллер был подключен (но все еще не подключен), я протянул провод через двор, через траншею для основной линии, вплоть до моего первого клапана.Я оставлял лишнее по ходу дела, потому что лучше иметь лишнее, чем мало.

На каждом клапане мне пришлось подключить один из красных проводов клапана к черному (общему) проводу, а другой — к цвету, который будет управлять этой зоной (это будет моя зона №5, поэтому я использовал зеленый, чтобы соответствовать проводка на контроллере). Это будет буквально быть концом линии для зеленого провода, поскольку он не нужен на клапанах дальше по линии.

Но для того, чтобы сохранить все остальные цвета в системе, я подключил их один за другим (используя водонепроницаемые колпачки) к прядям того же цвета на моем следующем участке провода.То же самое и с черным общим проводом, поэтому вы видите две черные жилы, идущие в колпачок, изображенный выше. Оглядываясь назад, я, вероятно, мог бы придумать способ не вырезать все цвета на каждом клапане, а просто извлечь необходимые цвета, что сэкономило бы много времени. Может быть, в следующий раз (ха! НИКОГДА!).

К последнему клапану остались только нити цвета Зоны № 1 (розовый), обычный (черный) и два моих неиспользованных цвета (серый и коричневый). Я продолжал использовать неиспользуемые цвета на протяжении всей работы, чтобы я мог добавить новую зону в любой точке системы, не перезагружая целую новую строку.

Установка предохранителя обратного потока

Вероятно, именно здесь я столкнулся с наибольшей икотой, так что простите за отсутствие фотографий (я склонен не документировать, когда дела идут не так, как надо). Эта диаграмма в значительной степени показывает, к чему я стремился, основываясь на том, что я видел в других домах в этом районе.

(источник изображения)

Единственное, что не показано, это также обдув, который представляет собой трубу, которая выступает из основной линии, которая остается закрытой весь год до осени, когда вам нужно подготовить вашу систему к зиме (иначе, вылейте всю воду из линий, чтобы они не замораживают и не разрушают вещи).Для этого вы прикрепляете к обдуву воздушный компрессор и буквально выдуваете воду из труб через насадки оросителей.

Итак, вот как моя выглядела в какой-то момент — извините, моя единственная фотография сделана с того момента, когда я отклеил устройство обратного потока, чтобы распылить коричневый ПВХ, чтобы он слился с окружающей средой. Вы можете увидеть мой выброс внизу справа. Спойлер: здесь есть некоторые ошибки, но я исправлюсь через минуту.

На самом деле, моя первая «сага» с установкой противотока заключалась в том, чтобы чертовски подключить к водопроводу графства буквально всю эту чертову штуку.Их труба была медной, поэтому мне пришлось купить специальную муфту SharkBite, которая соединяла медь с ПВХ. Соединение находилось примерно на 2,5 фута в земле, что делало ЧРЕЗВЫЧАЙНО трудным для работы — и после пары попыток я просто не смог подключить провода без утечки. В конце концов мы вызвали сантехника, и даже его первый парень не смог заставить его работать. Следующий парень, наконец, получил это и определил, что на нижней стороне трубы округа есть порез (которую никто из нас не мог видеть), и только когда он отрезал эту часть медной трубы, мы получили герметичный связь.Это было очень раздражающе и стоило нам около 150 долларов, чтобы решить эту проблему.

Так что с этого момента в отделении противотока все выглядело хорошо. Но перенесемся в эту весну, когда я наконец проинспектирую свою систему (вы можете услышать, почему это заняло так много времени в подкасте, эпизод # 49), и я узнаю, что ТРЕБОВАНИЯ ИЗМЕНИЛИСЬ, и моя установка теперь некорректна. Фактически, я проваливаю инспекцию по трем впечатляющим причинам. Так что я должен снова выкопать его. Что, как вы понимаете, меня ДЕЙСТВИТЕЛЬНО взволновало.

Вот мои три ошибки (которые ранее были разрешены, так как наш сосед настроил свою систему таким образом):

1. Я не устанавливал главный запорный клапан до устройства обратного потока (я думал, что перекрытия округа было достаточно, но, видимо, нет)
2. У меня не устанавливались муфты с обеих сторон устройства, которые можно открутить для зимнего хранения предохранителя обратного слива
3. Я поставил свой обдув до , превентор обратного потока, тогда как вместо этого он должен идти после , чтобы вы не продували сжатый воздух через обратный поток.

Опять же, то, что я сделал, соответствовало тому, как выглядели другие на моей улице (и даже то, что по-прежнему показано в некоторых документах нашего округа), но это больше не проходило.Времена изменились. Я изменился. Мое мнение о самостоятельном изготовлении оросительной системы определенно изменилось.

Мне потребовалось пару часов, чтобы все перенастроить, и теперь это выглядит примерно так.

Так что я, конечно, не являюсь специалистом по установке предохранителей от обратного слива (и это, вероятно, варьируется от округа к округу), но теперь вы знаете, по крайней мере, столько же, сколько я.

Установка головок дождевателей

Установив клапаны и предохранитель обратного слива, я перешел к установке спринклерных головок.Раньше, когда я проложил свои зонированные водные линии, я включал одну из этих схем всякий раз, когда я наталкивался на один из моих оранжевых флагов.

Это соответствует схеме, которую я показал ранее (и снова ниже). Чтобы создать в моей линии место для спринклерной головки, я включил в свою линию тройник с резьбой. Это в основном то же самое, что и прямая муфта, но с третьим отверстием наверху, где я мог бы вкрутить резьбовое колено поворотной трубы.

Однажды ночью я собрал эти соединения в большом количестве на кушетке, скрутив колена поворотной трубы в пару дюжин тройников, а также в несколько белых колен, которые должны были пройти в конце водопровода каждой зоны.Их было довольно легко заправить вручную, но затем я воткнул отвертку в конец серого колена, чтобы дать мне рычаг, чтобы затянуть их еще на пару оборотов. Я также нарезал навалом небольшие (18 дюймов) отрезки забавной трубки и прикрепил их. Они просто крутились с небольшим давлением.

В ту же ночь на кушетке я также приготовил свои разбрызгивающие головки навалом (всего их было 27, включая господ). Это означало вкручивать маленькие серые локти в спину каждого…

… и установка красных форсунок в каждую в зависимости от типа распылителя, который я хотел.Это заняло больше времени, чем вы ожидали, поскольку мне пришлось использовать этот специальный белый «ключ», чтобы вытащить головку спринклера из ее камеры, чтобы получить доступ к отверстию сопла. Потребовалось удивительное количество силы, чтобы он не защелкнулся (обратите внимание на мою хватку кончиками пальцев).

На следующий день я смог установить все свои спринклерные головки на другой конец забавной трубы, отрезав ее до нужной длины, чтобы я мог разместить свою спринклерную головку именно там, где я хотел, чтобы она была в земле.

Я вручную выкопал ямы для труб и головок спринклерных оросителей, которые должны были быть заглублены, так, чтобы была видна только самая верхняя часть каждой головки спринклера. Вы хотите, чтобы он был достаточно низким, чтобы вы не зацепились за них.

Тогда пришло время подойти к каждой головке и установить дугу распыления. Я не буду вдаваться в подробности этого (просто следуйте инструкциям вашего производителя), но это потребовало еще некоторого рывка с помощью этого специального ключевого инструмента, поэтому я не собираюсь говорить, что это было быстро и легко (лучше всего описать это как утомительно, тем более что у нас 27 оросительных головок!).Да, и это полезно делать при работающей системе, чтобы вы могли точно следить за тем, что ваша вода попадает, и вносить коррективы в процессе.

Последние штрихи

Последние несколько шагов были, например, заполнением всех ям и траншей, которые пересекали наш двор в течение трех недель. Благодаря проливным дождям в какой-то момент мои кучи грязи превратились в засохшие, грязные комки, поэтому потребовалось немного усилий, чтобы все залить, но в конце концов мы это сделали.

К этому моменту была середина октября, поэтому у меня не хватало времени, чтобы отрастить траву на этих грязных пятнах, поэтому я бросил немного семян травы и позволил новой системе орошения сделать свое дело.

Этой осенью нам все еще нужно будет подсеять, но те семена, которые были последними усилиями прошлой осенью, действительно неплохо поработали, учитывая их поздний старт. Уф! Я приму все хорошие новости, которые смогу получить!

Заключение

В конце концов, я считаю, что завершил этот проект.Но между шквалом икоты, утомительными физическими нагрузками и общим стрессом, которому я подвергал себя во время этой задачи — он войдет в историю как проект DIY, о котором я больше всего сожалею, что не сдал внаем (и, вероятно, никому не рекомендую кроме случаев, когда у них есть двор меньшего размера или более опыт работы в водопроводе / ирригации). Не считая моей ревизии предотвращения обратного потока этой весной, от планирования до завершения у меня ушло около месяца. Это, конечно, не работает в течение этого периода времени, но все же намного дольше, чем 2 или 3 дня, которые первоначально предсказывал мой сосед.И я никоим образом не виню его в том, что он «втянул меня в эту неразбериху». Он не мог предвидеть некоторых проблем (медленный в использовании траншеекопатель, соединение медных труб, изменения требований к осмотру и т. Д.), И я очень благодарен за его помощь в первые выходные.

Радует то, что я просмотрел наши квитанции и, похоже, наша общая сумма составила около 1800 долларов, поэтому мы действительно сэкономили около 1700 долларов по сравнению с профессиональными оценками. И это не включает тот факт, что теперь я знаю, как подготовить его к зиме поздней осенью и как подготовить его каждую весну (за что люди часто платят 75-150 долларов в год, чтобы сделать это ирригационной компании).Также само собой разумеется, что, поскольку я знаю, как работает система, я теоретически должен иметь возможность отремонтировать что-то или добавить к ней, если мне когда-нибудь понадобится. Так что да, эти сэкономленные деньги приносят удовлетворение, и эти навыки определенно пригодятся в течение многих лет, когда вы их поддерживаете, осушаете и все такое. Но да, это не самый удачный проект, который я когда-либо делал. Возможно, мне стоит потратить эти сбережения на массаж, чтобы попытаться избавиться от этого стойкого перегиба плеча…

Другие сообщения от Young House Love

12 шагов по установке вашей спринклерной системы своими руками

Один из главных секретов пышного и зеленого газона — правильный полив.Сделайте это эффективно, используя дождевальную систему газона. Многие домовладельцы предпочитают нанимать подрядчика для установки спринклерной системы, поскольку создание спринклерной системы своими руками может быть сложным проектом для кого-то, чтобы выполнить его самостоятельно.

Однако при наличии подходящих расходных материалов и небольшого ноу-хау вы можете построить свою собственную спринклерную систему и сэкономить деньги на трудозатратах. Вот все, что вам нужно знать, чтобы начать работу и определить, готовы ли вы принять вызов.

Мгновенно получайте скидки на предметы интерьера!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Как установить собственную спринклерную систему, шаг за шагом

Научиться устанавливать спринклерную систему не слишком сложно, но важно делать это правильно. В противном случае вы можете столкнуться с тем, что вода будет течь в тех местах, куда вы не хотите, чтобы она текла, или вообще никуда не текла. Внимательно выполните следующие действия, чтобы ваш проект спринклера увенчался успехом. Прежде чем приступить к работе, необходимо проконсультироваться в местном строительном отделе, чтобы узнать, нужно ли вам разрешение на установку системы орошения своими руками.Вам также необходимо позвонить по номеру 811, прежде чем начинать любой проект землеройных работ, чтобы убедиться, что вы не нарушили работу подземных коммуникаций.

Шаг 1. Соберите информацию о вашем водоснабжении

Чтобы убедиться, что вы заказываете нужные компоненты, вам необходимо собрать важную информацию о вашем водоснабжении, в том числе следующую:

• Давление воды, фунт / кв. Дюйм
• Размер водомера или колодезного насоса
• Размер водопровода
• Скорость потока, измеренная в галлонах в минуту

Шаг 2. Создание карты орошения

Нарисуйте схему вашей собственности, включая деревья, кусты и клумбы.Отметьте на схеме, где будут проходить регулирующие клапаны и трубы. Отметьте также, куда пойдут спринклерные головки. Обязательно расставьте их так, чтобы обеспечить достаточное покрытие.

Шаг 3. Соберите припасы

Соберите компоненты вашей спринклерной системы на основе характеристик вашей системы водоснабжения и карты орошения. К основным частям любой спринклерной системы относятся:

• Регулирующие клапаны
• Головки дождевальные
• Подступенки
• Труба ПВХ
• Таймер автоматический

Шаг 4. Используйте колья и веревку для направления установки

Поместите колья или флажки во дворе, где будет располагаться каждый дождеватель.Соедините колья веревкой, чтобы указать, где будет проложена труба.

Шаг 5. Выкопайте траншеи

Следуйте по струне и выкопайте траншею для трубы. Ваша траншея должна быть от 8 до 10 дюймов в глубину и 4 дюйма в ширину.

Шаг 6. Подключите трубу

Уложите трубу в траншею, чтобы ее хватило. Соедините концы трубы ПВХ с помощью грунтовки и клея. Используйте тройник в том месте, где будет работать каждый спринклер.

Шаг 7: Подключите к источнику воды

После сборки трубы можно подключиться к основному источнику воды.Подключите регулирующий клапан к существующему крану или непосредственно к линии обслуживания. При подключении к линии обслуживания рекомендуется нанять сантехника для выполнения этого шага. Ваша спринклерная труба из ПВХ также подсоединяется к регулирующему клапану. Вы можете использовать несколько клапанов для управления потоком воды в разные зоны вашего двора.

Шаг 8: Присоедините стояки

Поместите стояк в каждое тройное соединение вдоль трубы из ПВХ.

Шаг 9: Промойте систему

Перед установкой спринклерных головок необходимо промыть систему от грязи, которая могла попасть в трубы во время строительства.Включите основную подачу воды в систему и дайте ей идти, пока не вытечет весь мусор.

Шаг 10: Установите спринклерные головки

Присоедините спринклерную головку к каждому стояку. Убедитесь, что они размещены в правильном направлении и что они соединяются на уровне почвы или чуть выше, чтобы обеспечить надлежащую работу.

Шаг 11: Установите автоматический таймер

Подключите его к регулирующему клапану с помощью водонепроницаемой трубы. Можно запрограммировать таймер для планирования различных зон полива вашего двора в разное время.

Шаг 12: Проверьте свою систему и закопайте трубу

После того, как вы убедились, что ваша система работает правильно и нет утечек, вы можете, наконец, закрыть трубу и наслаждаться новой спринклерной системой.

Товары и инструменты, необходимые для самостоятельной установки спринклерной системы

• Труба из ПВХ : Использование качественной трубы из ПВХ необходимо для любой успешной спринклерной системы. Вам также понадобятся тройники из ПВХ, грунтовка и клей.
• Профессиональный антисифонный клапан Rain Bird с регулятором потока : Этот регулирующий клапан предназначен для установки на земле и предотвращает обратный поток.
• Орбитальный трехклапанный коллектор для тяжелых условий эксплуатации : если вы используете многозонную спринклерную систему, вам понадобится такой коллектор, чтобы контролировать, куда течет вода. Совместите с разбрызгивателем, чтобы сделать его доступным после захоронения.
• Rain Bird Professional Pop Up Sprinkler: Эти выдвижные дождеватели регулируются на расстоянии от 8 до 15 футов. Угол распыления можно регулировать от 0 ° до 360 °.
• Подъемник для распылительных головок Rain Bird : Для подсоединения распылительных головок к трубопроводу из ПВХ необходимо использовать стояки.
• Таймер / контроллер оросителя: Rain Bird SST600IN легко настроить для многозонной спринклерной системы. Если вам нужен контроллер с функциями умного дома, обратите внимание на контроллер умного дождевателя Ranchio 3.

Думаете о найме профессионала? Вот сколько стоит установка спринклерной системы

Как видно из приведенного выше обзора, установка собственной системы полива газона — трудоемкий процесс. Если вы не готовы к этому, не расстраивайтесь.Лучше нанять профессионала, который выполнит работу без хлопот и дорогостоящих ошибок.

Наем профессионального подрядчика для сборки вашей системы обойдется вам в сумму от 3000 до 4000 долларов за участок площадью 1/4 акра. Хотя это и обходится дороже, чем делать это самостоятельно, подрядчик, вероятно, сможет спроектировать вашу систему эффективным способом, позволяющим экономить воду с течением времени. Тщательно их осмотрите. Запросите оценку на месте и попросите их профессиональные сертификаты и рекомендации.

Итог по установке оросителя своими руками

Установить спринклерную систему вполне реально, если вы готовы и можете приложить усилия и потратить время, чтобы сделать это правильно.Однако это один из самых сложных проектов, который может взять на себя домовладелец. Даже опытным домашним мастерам может потребоваться сантехник или электрик для выполнения определенных работ.

Часто задаваемые вопросы

Как мне построить собственную спринклерную систему?

Для создания собственной спринклерной системы вам потребуются трубы из ПВХ, спринклерные головки, стояки и регулирующий клапан. Вам нужно будет выкопать траншею для трубы и правильно подключить систему к водопроводу.

Сколько стоит построить мою собственную спринклерную систему?

Обычно вы можете построить свою собственную спринклерную систему менее чем за 1500 долларов.Размер и сложность системы во многом будут определять стоимость.

---

Алекс Харрис — писатель-фрилансер и бывший деловой журналист. Он любит путешествовать на поезде, есть причудливую еду и коллекционировать виниловые пластинки.

Как создать спринклерную систему для вашего газона своими руками — Блог по уходу за газоном

Установка отличной спринклерной системы поможет сэкономить ваше время, когда вы будете заниматься другими домашними делами.Кроме того, он сохраняет ваш двор здоровым и красивым, позволяя избежать тяжелых физических нагрузок. Чтобы дополнить неустойчивую зависимость от дождя и контролировать то, как будет выглядеть ваш газон, вам необходимо создать дождевальную систему.

Начало работы

Самым дешевым способом может стать постройка вашей спринклерной системы. Это требует правильного планирования.

Убедитесь, что вы проверили свой ландшафт, чтобы определить, устанавливать ли наземную дождевальную систему «сделай сам» или «сделай сам» в грунтовой спринклерной системе, а также где ее исправить.Если вы еще не закончили ландшафтный дизайн, попросите квалифицированного ландшафтного подрядчика направить вас в его планировании с учетом установки спринклерной системы.

Кроме того, вместе с нанятым вам консультантом по ландшафту вы должны проверить водную систему в вашем районе на предмет таких факторов, как давление и надежность подачи. Эти факторы помогут вам решить, где разместить дождеватели, количество дождевателей и правильный размер.

После того, как вы закончили с предварительными обсуждениями, теперь вы можете начать свой проект по созданию спринклерной системы своими руками.

Установка оросительной системы для газонов своими руками

Перед тем, как приступить к установке, вам следует ознакомиться с местными правилами и при необходимости получить соответствующие разрешения. Вооружитесь фактами, которые вы собрали на этапе предварительной оценки в соответствии с ландшафтом, который вы выбрали для своего двора. Убедитесь, что вы сделали следующее:

• Проверьте давление воды в вашем водопроводе. Если давление ниже 30 фунтов на квадратный дюйм, это подскажет вам, какое количество головок разбрызгивателя необходимо иметь.Чем ниже давление, тем меньше радиус досягаемости.
• Определите, сколько спринклерных головок вы собираетесь установить.
• Определите расположение ваших спринклерных головок.
• Определите расстояние от одной спринклерной головки до другой.

Все эти факторы зависят от ландшафта вашего двора. Наклон и размер вашего газона помогут вам определить, следует ли устанавливать наземную дождевальную систему «сделай сам» или «сделай сам» в грунтовой спринклерной системе, или их комбинацию (в разных местах).

Из-за довольно технических требований к установке самодельной спринклерной системы в грунт, вы можете рассмотреть возможность привлечения квалифицированного специалиста, который проведет вас через первые этапы компоновки всей системы, а затем вы сможете завершить менее механическую часть.

Как установить самодельную спринклерную систему в грунт

Эта система сравнительно немного сложнее, чем наземная спринклерная система, сделанная своими руками, которую вы можете легко настроить в соответствии со своими предпочтениями.Это более экономично по воде и деньгам. Интересно, что вы можете завершить установку в тот же день, когда вы начали, что не относится к системе полива грунта своими руками.

1. Прежде всего, начните с полезного таймера. Вам следует выбрать таймер, который вставляется прямо в водопроводный кран. Идеальный таймер должен иметь регулятор давления и способность предотвращать обратный ток воды.
2. Приобретите соответствующие трубы у местного поставщика оборудования.Идеально подойдут трубы ПВХ. Трубки шириной в полдюйма достаточно для системы, в которой будет только одна спринклерная головка. Если вы планируете использовать несколько спринклерных головок, вам лучше всего подойдет труба большего размера, поскольку она будет выдерживать более высокое давление. Кроме того, источник для «стояков» (меньшие трубы, которые соединяют ответвления труб с головками спринклера над землей) и соответствующих головок спринклера.
3. Используйте таймер, чтобы измерить и установить давление воды, подключив его через кран. Полностью откройте воду и посмотрите на таймере давление.Вы можете настроить любое давление в диапазоне 20-30 фунтов на квадратный дюйм.
4. Осторожно выкопайте канавы, в которые вы будете укладывать трубы, с помощью простой мотыги и лопаты. Вы можете сделать глубину от 6 до 10 дюймов, в зависимости от климата в вашем регионе.
5. Теперь положите трубы в траншеи. Подсоедините центральный шланг к патрубку через таймер. Остальные трубы направьте к разветвлению траншей; они будут подключаться к разным спринклерным головкам в разных местах. В точках должны быть соединительные муфты для подступенков.
6. Установите стояки и подсоедините спринклерные головки.
7. Теперь вы можете засыпать подземные трубы землей в траншеях, чтобы дождевальные головки оставались над землей — это определяется высотой, на которой вы предпочитаете удерживать газон при каждой стрижке.
8. Повторите этот процесс для каждого места, где вы собираетесь установить спринклерную систему.
9. Установите таймер для разных зон и определите, когда вы хотите обработать каждую из зон.

Надземная спринклерная система, сделанная своими руками, не требует рытья траншей, даже несмотря на то, что применяется аналогичный метод прокладки труб над землей.Кроме того, оросительные головки должны быть выше, чем в подземной системе.

Значительное количество домовладельцев предпочитают устанавливать на своих лужайках спринклерные системы «сделай сам», чтобы иметь возможность из первых рук влиять на то, как они хотят, чтобы их системы работали.

С вниманием к деталям и соблюдением правильного процесса вы можете завершить свой проект с огромным успехом. Правильно сделанный ландшафт имеет решающее значение при выборе системы, которую нужно установить, и ее компоновки.

Тем не менее, для достижения наилучшего результата в любом проекте «сделай сам» хорошо всегда вооружаться нужными знаниями, проконсультировавшись с экспертами.

Дождевальные системы DIY Установите собственный газон и ландшафтное орошение

Орошение своими руками

Нужна новая система орошения газонов и ландшафтов своими руками?

Большинство домовладельцев знают, что нанесение «смазки для локтей» — отличный способ сэкономить немного денег на проекте. Орошение — один из тех проектов для домовладельцев, у которых есть техническая смекалка и способность делать это своими руками.Один из членов команды дизайнеров Shoreline Sprinkling встретится с вами у вас дома и спроектирует для вас систему орошения. Мы предоставим вам распечатку для завершения установки вашей системы орошения своими руками. Мы позаботимся о том, чтобы у вас были все детали, необходимые для установки подземной части вашей системы, доставив небольшой передвижной трейлер со всем необходимым для завершения установки. Мы устанавливаем подземную трубу в вашем дворе, или, если у вас есть доступ к траншейной машине, мы можем скорректировать расценки, чтобы исключить машинное время и помочь вам сэкономить деньги.Когда дело доходит до установки вашей собственной спринклерной системы и системы капельного орошения, Shoreline хочет помочь вам упростить процесс установки своими руками. Наши дизайнеры ирригационной системы разработают план, позволяющий использовать меньше воды и обеспечивать отличные результаты при одновременной экономии ваших денег.

Возникли проблемы с вашей текущей спринклерной системой?

Проблемы с приводом или отсутствует деталь? Ваш контроллер перестал работать или вы просто хотите перейти на новый смарт-контроллер?

Наш розничный магазин в Зеландии — удобное место для покупки запасных частей для вашей нынешней системы.В дополнение к хранению большинства основных деталей системы орошения в нашем магазине, наш менеджер по обслуживанию, а также специалисты по продажам и проектированию системы часто готовы помочь выяснить, какая часть вам нужна, чтобы ваша система снова работала должным образом. Это экономит ваше время и деньги. Для получения дополнительной информации о нашем розничном магазине щелкните здесь. Мы удобно расположены между Голландией и Гранд-Рапидс, к югу от Маскегона и Аллендейла, штат Мичиган, недалеко от шоссе I 96.

Правильно спроектированные и установленные системы автоматического полива и капельного орошения обеспечивают множество преимуществ для вашего газона, сада и других ландшафтов.Во-первых, они избавляют от лишних хлопот и времени на протягивание шлангов по территории вашего дома. Что еще более важно, ирригационные системы могут фактически сократить количество используемой воды. Поскольку водопользование становится все более серьезной глобальной проблемой, такие компании, как Toro и RainBird, вносят свой вклад в инновационные решения по экономии воды. Если у вас нет ирригационной системы или вы используете систему старше пяти лет, вы можете использовать на 50% больше воды, чем вам нужно. Позвоните нам в Shoreline Sprinkling и попросите поговорить с одним из наших дизайнеров по продажам и системным дизайнерам.Они будут рады помочь вам начать установку своими руками. И, если вы выполнили часть проекта и у вас закончилось время или вам нужна дополнительная помощь, мы здесь, чтобы помочь вам. Мы также можем предложить расценки на выполнение установки для вас.

Хотите узнать все, что можно, об уходе за красивым газоном?

Посетите www.
