Расширительный бак для отопления открытого типа своими руками фото: Расширительный бачок для отопления своими руками открытого типа

видео-инструкция по монтажу своими руками, особенности открытых отопительных систем, цена, фото

Прямое назначение расширительного бачка – это прием излишков воды, которые образуются в результате нагрева данного теплоносителя. Дело в том, что молекулы воды в горячем состоянии немного расширяются, а если бы подобного приемного устройства не было, то влага нашла бы самое слабое место магистрали и в этой точке образовалась бы течь.

Кроме того прибор выполняет и еще одну функцию – после остывания теплоносителя, он как бы «отдает» системе недостающее количество жидкости.

Фото бака, подключенного к отоплению

Этот элемент, по сути, представляет собой обыкновенную емкость, которая устанавливается над всей линией отопления. Но, конечно, тут существуют нюансы.Разберемся во всем последовательно и подробно.

Простейший вариант «расширителя» для отопления без принудительной циркуляции

Такой обогрев обычно состоит из трех элементов – котла, радиаторов или же просто труб, а также бачка.

Тут не предусмотрено никаких насосов – теплоноситель двигается по магистрали естественным образом.

Схема отопления с естественной циркуляцией воды

В данном случае на чердаке ставится расширительный бачок системы отопления открытого типа– его обычно изготавливают самостоятельно. Из чего конкретно можно сделать емкость рассмотрим в таблице ниже.

Исходная конструкция:	Особенности использования в качестве бачка:
1. Алюминиевые бидоны.	Эти емкости, как правило, есть в практически любом хозяйстве. Они очень удобны, потому что мало весят и имеют достаточно неплохой объем.Что же касается недостатков, то можно выделить такой момент, как невозможность создания сварной точки соединения емкости и трубы. Все придется делать механическим способом, а это означает, что за такими участками нужен будет постоянный контроль на предмет протечек.
2. Изделия из газовых баллонов и листовой стали.	Вариант хорош тем, что для соединений можно применять сварку – это позволяет добиться максимальной герметичности стыков. Кроме того сталь такого типа имеет отличную стойкость к механическим ударам.Если же говорить о недостатках, то это, пожалуй, риск появления ржавчины, которая постепенно будет засорять трубы и радиаторы.

В целом получается, что как для кустарных конструкций – оба варианта хороши, просто нужно смотреть на то, что именно вам проще будет достать и смонтировать.

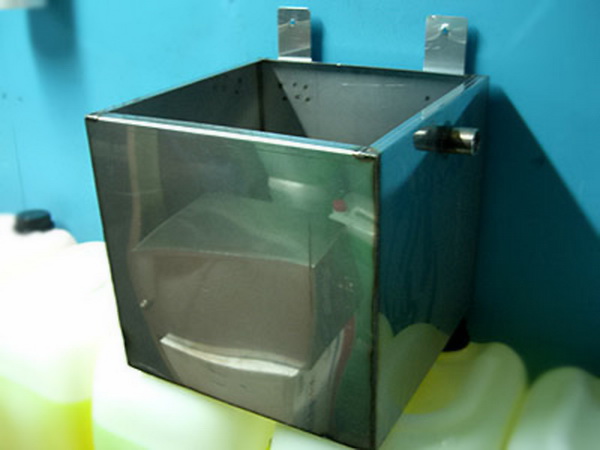

Самодельный расширитель

Обратите внимание на два важных момента!
Во-первых, бачки, которые ставятся на чердаках обязательно нужно утеплять, чтобы вода в них не замерзла.
А, во-вторых, очень важно предупредить испарение воды – тут поможет либо плотная крышка, либо обыкновенное подсолнечное масло.

В последнем случае в емкость наливается немного масла – оно образует слой «пленочки» на поверхности воды, и эта прослойка не дает влаге испаряться. Такая вот хитрость.

Что же касается утепления, то произвести данную операцию очень просто – достаточно обмотать бидон старыми куртками, фуфайками и т. п.

В принципе такие самодельные конструкции довольно практичные – как показало время, они без особых проблем служат не одно десятилетие.

Разберемся, как они устанавливаются.

Монтаж «кустарных» бачков

Принцип монтажа

Схема работы обычно такая:

1. От какой-либо точки системы поднимается вверх вертикальная труба.
2. В нужном месте перекрытия сверлится отверстие для прохождения трубы.
3. Магистраль «пропускается» через перекрытие.
4. В дне бака делается дырочка такого же диаметра, как и труба.
5. Труба вставляется в днище бидона и далее соединение герметизируется. Делается это с помощью сварки (если емкость из стали) или же обычными гайками, если бидон из алюминия или пластика, например. В последнем случае на конце магистрали нужно нарезать трубную резьбу ручным клуппом.

Расширитель, установленный на чердаке

Как видите, ничего сложного в такой работе нет.

Совет: если вы делаете стальной расширительный бачок системы отопления своими руками, то постарайтесь организовать все так, чтобы в нем было как можно меньше сварных швов, углов и т.

п.
Дело в том, что именно эти участки наиболее подвержены риску появления протечек.

Теперь давайте поговорим о заводских изделиях с совершенно иным принципом действия.

Расширительные баки закрытого типа

Такие емкости предназначены для установки внутри помещений. Их можно ставить в кухнях, санузлах, коридорах и т.п. Самый главный нюанс, который важно понимать – это то, что данные изделия эксплуатируются в системах с дополнительными циркуляционными насосами.

Магистраль с насосом

Кроме того надо знать и то, то внутри закрытых бачков находится не сплошная пустота, а специальная мембрана (обычно она сделана из резины).

Мембрана тут нужна для двух целей:

1. Для создания нужного давления, под воздействием которого вода будет попадать обратно в систему.
2. Для того чтобы была возможность нивелировать силу гидравлических ударов.

Если подробнее, то «работает» это очень просто:

• Резиновая груша служит для сбора лишней воды.
• Между стенками мембраны и самого бачка закачивается газ или воздух – получается, что он создает силу давления, которая и воздействует на грушу.
• Воздух закачивается через ниппель с помощью обыкновенного велосипедного или машинного насоса.
• Мембрана довольно гибкая и во время «захода» воды растягивается постепенно . Это позволяет принимать гидроудары, а не направлять их на стенки металла.
• Сами же гидравлические нагрузки, перепады возникают довольно часто в тех системах, в которых работают насосы – именно эти приборы и являются источниками, причиной ударов, так как имеют свойство включаться и изменять мощность потока воды.

Схема устройства закрытого типа

Что же касается самого бачка, то инструкция его изготовления на заводе такова, что он обычно имеет посередине соединительные швы вокруг всей своей оси. Вот именно эти швы и боятся гидроударов.

В принципе конструкция тут довольно продуманная и безопасная.

1. За счет нахождения воды внутри груши, а не внутри металлической оболочки, получается, что тут отсутствует контакт воды с воздухом, что предохраняет все стальные поверхности системы в целом от окисления. Конечно, процесс все равно происходит, но, по крайней мере, не такой интенсивный, как в случае с расширительными баками открытого типа.
2. Бачки очень компактные в плане размеров – это позволяет крепить их в практически любых точках, без потери ценного пространства.
3. Мембрана настолько герметичная, что становится невозможной главная проблема изделий открытого типа – испарение влаги.

Обратите внимание на то, что и в изделиях закрытого типа имеются определенные недостатки. В частности они касаются непосредственно мембраны. Дело в том, что резина имеет свойство покрываться микротрещинами со временем, что приводит к потере давления воздуха и попаданию воды в пространство самого бака соответственно.

Совет: не покупайте изделия сомнительного происхождения и те, которые стоят подозрительно низко.
Пользуйтесь продукцией известных брендов, и тогда товар прослужит максимально долго и без проблем.

Так выглядит мембрана

И перед рассмотрением того, как монтируется такой расширительный бачок системы отопления своими руками, затронем еще один важный момент.

Какого объема бак ставить

Расширители разного объема

На самом деле тут существует приблизительное правило – нужно просто добавить 15% к существующему объему воды и делать емкость соответствующего литража.

Однако это подход слишком приблизительный – лучше пользоваться специальной формулой, благодаря которой ваша система станет максимально эффективной, безопасной и экономичной.

Формула тут такая: V = E x C /( 1 – Рmin / Pmax) / Кзап

Разберем ее подробно:

• C – это общее количество нашего теплоносителя в системе.

Обратите внимание на то, что учитывается не только объем труб и радиаторов, но и также то количество теплоносителя, которое находится в котле.

• E – сюда у нас подставляется цифра коэффициента расширения воды под воздействием нагревания. Или если вместо воды в системе используется антифриз, то берем параметры его коэффициента. При этом нужно учитывать максимально допустимую температуру, до которой котел способен нагреть теплоноситель.
• Pmin – это количество атмосфер начального давления в расширительном баке.
• Pmax – это соответственно показатель максимально допустимого давления, на которое настроен предохранительный клапан.
• Кзап – это коэффициент, показатель заполнения расширительной емкости.

Выполняем несложные математический действия, и получаем оптимальный литраж.

Ну и теперь можно перейти непосредственно к обзору принципа установки емкости.

Монтаж устройств закрытого типа

Расширитель, закрепленный на стене

Стоит отметить, что сборка такого элемента не представляет особой сложности, потому что тут не понадобится сложных инструментов, цена которых высокая.

По сути, нужен стандартный «набор» сантехника:

1. ступенчатый и газовый ключ;
2. разводной ключ;
3. силикон, пакля.

А сам же порядок работы примерно такой:

1. Закрепляем бак на плоскости стены с помощью кронштейнов или хомутов.

Важно!
Даже если ваш бачок небольшой и весит не слишком много, все равно лучше перестраховаться и проверить несущие способности стены в том месте, где вы его собрались подвешивать.
Дело в том, что тут возможна вибрация из-за гидравлических ударов и перепадов мощности потоков.
А если бак будет вибрировать и при этом висеть на гипсокартоне, например, то скорее всего он рано или поздно просто упадет.

2. Если емкость большая и в нее вмещается более 30 литров, то крепить ее нужно не на стену, а устанавливать на полу – на ножках.

Изделия на ножках

3. Подводим трубу к баку и подсоединяем все с помощью гаек или специальных фитингов-переходников.

Так выглядит место соединения трубы и бака

4. Накачиваем воздух в емкость.
5. Запускаем воду в систему.

При этом нужно обязательно контролировать уровень давления воды – дело в том, что если оно будет избыточным, то мембрана просто напросто разорвется.

В принципе это дело поправимое, но только в том случае, если вы приобрели изделие со сменной резиновой «грушей». Запресованную мембрану заменить не получится – тут придется озаботиться сменой всего бака.

Пример испорченной груши

Если же говорить о том, какую мембрану лучше приобретать, то тут нет универсальной рекомендации. Запрессованные «груши» практически не рвутся, но если что-то случится, то придется менять весь элемент. А второй вариант – рвется чаще, но зато и меняется легко и дешево.

Так что выбирать вам. На этом наша статья завершена.

Вывод

Мы с вами довольно глубоко разобрались в том, что такое баки расширительные, для чего они нужны, какие бывают и по какому принципу монтируются. Хочется думать, что такие сведения вам пригодятся на практике, и вы сможете спланировать максимально эффективную систему отопления у себя дома. Кстати вы можете найти дополнительную полезную информацию по теме – в размещенном в статье видео.

Расширительный бак для отопления: тонкости, варианты

Наверное, ни для кого не секрет, что на сегодняшний день существует два варианта систем отопления – центральное и индивидуальное. Первый тип получил широкое распространение в многоквартирных жилых домах, а также промышленных и коммерческих строениях, а второй обычно был уделом жителей частных построек. Но в XXI веке индивидуальная отопительная система занимает всё более значимое место, приобретая популярность даже у жителей «многоэтажек».  Одним из главных отличительных черт подобной схемы обогрева является немалое число элементов в её составе, а также необходимость постоянного контроля со стороны владельца. О тонкостях установки и подготовке оборудования написано немало статей, поэтому редакция Homius избрала своей целью иную тему. Объектом нашего сегодняшнего обзора будет расширительный бак для отопления – устройство, которому не всегда уделяется достаточное внимание при монтаже оборудования. Если вы хотите не только сделать своё жилище тёплым, но и позабыть об определённых проблемах с безопасностью – рекомендуем тщательно изучить материал этой статьи!

Современные расширительные баки гармонично вписываются в дизайн любой отопительной системы, несмотря на внушительный объём

Содержание статьи

Функция прибора: зачем нужен расширительный бак для отопления

В первую очередь, хотелось бы объяснить, почему этому элементу системы отопления требуется уделить достаточно внимания каждому домовладельцу, в чём смысл его установки и использования. Для этого давайте обратимся к простейшим физическим основам, известным каждому человеку ещё со школьной скамьи. Жидкость-теплоноситель (в нашем случае вода) имеет свойство расширяться и увеличиваться в объёме при нагреве. При этом она оказывает повышенное давление на трубы и радиаторы отопления, постепенно находя путь наружу. В итоге, кипяток прорывается через ослабленный участок внутрь комнаты. Последствия, думаем, ясны без лишних описаний. Расширительный резервуар, в свою очередь, позволяет увеличить внутренний объём, что компенсирует возможный рост давления. Таким образом, главная функция расширительного бака – сохранение целостности системы отопления.

Вода может разрушить любой участок трубы или радиаторной батареи, но чаще всего прорывается в местах стыков или иных соединений

Статья по теме:

Как выбрать газовые котлы для отопления частного дома. В публикации мы рассмотрим где установить оборудование, разновидности котлов, особенности монтажа, нюансы выбора стабилизатора напряжения для устройств и рекомендации специалистов.

Виды расширительных баков

Понимая теперь всю значимость подобного оборудования, у читателя возникает новый резонный вопрос: «Какой вид бака лучше приобрести для дома?». Для полного ответа сначала понадобится изучить варианты изделий, существующих на современном отечественном рынке. Давайте же безотлагательно приступим к обзору.

Такие приборы становятся всё более распространёнными. Их можно приобрести в крупных торговых сетях, например, «Leroy Merlin» или «Моя родня»

Открытый тип – массово популярный, элементарно простой

Эта модификация является наиболее распространённой и доступной не только в нашей стране, но и по всему миру. Она настолько проста, что любой человек способен сделать подобный прибор в домашних условиях. Конструктивно открытым расширительным баком может служить любая ёмкость, имеющая входное отверстие для попадания внутрь теплоносителя, а также вырез в верхней части для испарения жидкости. Соответственно, при увеличении давления вода проникает в расширитель, частично испаряется, а при падении температуры – возвращается назад в систему для дальнейшей циркуляции.

Несмотря на простоту, лучше приобрести модель заводского изготовления – она надёжнее и удобнее в эксплуатации

Обратите внимание! Немало трудностей обладателям открытых моделей может доставить такая особенность как периодическое исчезновение жидкости из бака путём испарения. Чтобы избежать проблем, приходится дополнять объём, доливая воду внутрь ёмкости через отверстие в верхней части приспособления.

Закрытый тип (мембранный бак) – готов к серьёзным испытаниям

Если предыдущий вариант подходит в большей степени для отопления с естественной подачей воды в трубы, то следующий, более продвинутый номинант подходит и для сложных задач. Секрет в том, что конструкция мембранного расширительного бака включает в себя две камеры, различные по своему составу и свойствам. Первая, внешняя, заполнена либо обыкновенным воздухом, либо инертным газом (в зависимости от ценника). Вторая, внутренняя, представляет собой полое пустое пространство, куда и попадает со временем теплоноситель. Между полостями располагается мембрана, изготавливаемая из пластичной резины. Изначально в аппарате закрытого типа создаётся определённое давление. При попадании во внутреннюю полость бака воды, мембранная перегородка изменяет свою форму, поддерживая нормальную работу системы. При остывании газ или воздух из внешней камеры расширяется и выталкивает жидкость из расширительного бака. Благодаря такому устройству, закрытому расширительному баку удаётся компенсировать нагрузку, создаваемую циркуляционным насосом или иным искусственным нагнетателем.

Монтаж мембранного расширителя требует немалой сноровки и знаний, а в идеале – услуг профильного специалиста

Важно также отметить тот факт, что данный вид приборов имеет два подвида.

• Первый, с мембраной в форме диафрагмы (диска). Имеет более доступную стоимость, но при поломках изделие ремонту не подлежит.

Невысокие показатели пластичности негативно сказываются на доступном полезном внутреннем объёме оборудования

• И второй, с мембраной в форме «груши» (баллона). Отличается простой системой замены износившейся перегородки и большим объёмом внутренней камеры.

Подобная форма позволяет также экспериментировать с различными значениями давления для выбора идеального варианта

Важно знать! Производители мембранных баков разработали специальную цветовую идентификацию, позволяющую выбрать подходящий для конкретных целей прибор. Для водоснабжения используется синяя или голубая краска, а для интересующего нас отопления – только красный цвет. Помните это, рассматривая интересующую продукцию, и не попадайтесь на уловки продавцов!

Аккумуляторный тип – для самых расчётливых хозяев

Это необычное изобретение не снискало пока широкой популярности у жителей нашей страны, однако оно достойно упоминания. Особенностью и основной функцией данного «чуда техники» является накопление теплоносителя в своём корпусе и последующая его передача в необходимый момент внутрь системы. Соответственно, аккумуляторный расширитель не борется с избыточным давлением, он попросту улучшает эффективность отопления в доме или квартире.

Высокотехнологичное устройство способно хранить воду различной температуры, подавая её в систему по заданным заранее «сценариям»

Время расчётов — как определить необходимый объём расширительного бака

Разобравшись с классификацией и выбрав наиболее подходящий для ваших целей вариант, необходимо рассчитать минимально допустимый объём бака. Для комфортной эксплуатации отопления достаточно ёмкости, вмещающей 10% от объёма теплоносителя в системе. Чтобы посчитать количество всей воды в трубах и радиаторах, применяют два вариативных способа:

• измерение литража при непосредственном заполнении системы водой либо иным теплоносителем;
• расчёт вместительности всех труб и радиаторов, находящихся в отопительном контуре.

Для подобных целей можно использовать канистры либо иные ёмкости, объём которых уже известен

Для вычисления объёма трубопроводов используйте нижеприведённую таблицу:

Внутренний диаметр трубы, мм	Объём воды в 1 погонном метре, л
14	0,1539
16	0,2011
18	0,2545
20	0,3142
22	0,3801
24	0,4524
28	0,6158
32	0,8042
36	1,0179
40	1,2566
50	1,9635

Для расчета объёма батарей отопления можно использовать следующие усреднённые значения:

Материал радиатора	Объём жидкости в 1 секции, л
Чугун	1,7
Биметаллический сплав	0,25
Алюминий	0,45

Обратите внимание! Иногда у домовладельцев нет времени для длительных расчётов. В подобных ситуациях неоценимую помощь способны оказать онлайн-калькуляторы, широко распространённые на просторах интернета.

Выполнив все необходимые вычисления, можно сразу же найти 10% от этого значения. Либо воспользоваться специальной формулой, которая даст более точный и объективный результат:

V= VL · β / D

• VL – вместимость отопительной системы, л;
• β – коэффициент расширения жидкости;
• D – эффективность расширительного бака.

Чтобы вычислить последний показатель в формуле, производим следующий расчёт:

D = (PV-PS) / (PV-1),

где PV – максимальное значение рабочего давления в системе, бар; PS – давление в баке без нагрузки, бар.

В качестве жидкости для отопления может применяться специальный антифриз, имеющий свой показатель коэффициента расширения

Монтажные хитрости: особенности выбора места для размещения бака, методы его установки и тонкости обслуживания

Следующим шагом станет выбор места, где впоследствии будет установлен расширительный бак. Для каждого из рассмотренных нами вариантов существует своя специфика:

Вид	Место для монтажа
Открытый	Самая высокая точка в отопительной системе (за счёт этого дополнительно удаляется из системы лишний воздух)
Закрытый	Прямой участок трубы перед циркуляционным насосом

Приступая к установке открытого бака, нужно постараться, чтобы он располагался над котлом. Так вы сэкономите место, соединив два устройства прямой трубой, а также повысите общую эффективность системы. Также не забудьте обеспечить отвод в канализацию из верхней части резервуара – в противном случае он может протекать либо даже разрушиться.

Монтаж подобного оборудования можно осуществлять самостоятельно, особое внимание уделите герметичности соединений

Для установки мембранного расширительного бака потребуется куда больше сноровки и свободного времени.

Иллюстрация	Описание действий
	Определяем оптимальное место в отопительном контуре и, если необходимо, готовим крепления (можно из подручных материалов, как показано на скриншоте)
	Подготавливаем так называемую группу безопасности, состоящую из регулирующих инструментов
	Соединяем все элементы воедино, применяя при этом герметик, монтажный лён или иные составы для изолирования теплоносителя
	Открываем все шаровые краны и заполняем систему жидкостью. Всё готово, можно пользоваться

В процессе эксплуатации необходимо периодически освобождать резервуар от воды, чтобы предотвратить обширную коррозию. Также не лишним будет время от времени контролировать текущее давление, особенно если у вас установлен расширительный бак закрытого вида.

Наличие сливного крана обеспечит лёгкое и своевременное избавление от лишнего объёма воды и воздуха

В случае поломок или разрушений возможен ремонт, но обычно это касается мембранных приборов. Осуществляется он следующим образом: https://youtu.be/cVjOaXyYy9M Статья по теме:

Водяное отопление частного дома своими руками: схемы и особенности монтажа, достоинства и недостатки водяных систем, нормы и требования к ним, основные элементы, виды систем — читайте в публикации.

Достоинства и недостатки различных типов расширительных баков для отопления

Прежде чем окончательно определиться с тем, бак какой конструкции лучше всего подойдёт для вашего дома или квартиры, нужно взвесить все «за» и «против». Именно этим мы сейчас и займёмся, сравнив сильные и слабые стороны рассмотренных ранее образцов оборудования.

Открытый расширительный бак
Достоинства	Недостатки
Простота самостоятельного изготовления и установки	Возможно возникновение завихрений, приводящих к механическому повреждению аппарата
Доступные цены на имеющиеся заводские изделия	Высокая вероятность замерзания теплоносителя при несоблюдении температурного режима
Не требует установки предохранительных элементов, т.к. имеет контакт с воздухом в помещении	Необходимость периодически подливать жидкость в бак при её обширном испарении
Обладает способностью выводить не только лишнюю воду, но также и излишний воздух	Невысокий, в сравнении с конкурентами, КПД
Лёгкое обслуживание и малый риск поломок	Невозможность использования антифриза и иных специализированных жидкостей

В качестве материала для изготовления агрегата можно использовать старый баллон или даже глушитель от автомобиля – лишь бы сохранялась герметичность

Закрытый расширительный бак
Достоинства	Недостатки
Возможность регулирования уровня давления	Необходимость постоянного наличия электроэнергии для работы насоса
Ввиду отсутствия испарения нет нужды в контроле за уровнем воды в системе отопления	При установке в домах со старыми трубами и радиаторами высок риск нарушения герметичности
Более долгий срок полезной службы в сравнении с открытым видом	Требует добавления большого числа элементов, отвечающих за безопасность
Эффективно работает с любыми видами теплоносителей	Требователен к герметичности стыковых соединений, при несоблюдении – быстро наполняется воздухом
Большинство моделей имеют разборный корпус, что позволяет заменить износившуюся мембрану	Более высокая стоимость, т.к. самостоятельно изготовить подобное изделие практически невозможно

Мембранный бак обладает приятным дизайном, который можно с лёгкостью использовать в интерьере любого дома или квартиры

Выводы

Вот и подошло к концу наше небольшое исследование. Надеемся, что читатели почерпнули для себя немало полезных сведений. От себя добавим, что при покупке закрытого расширительного бака стоит обратить внимание на продукцию фирм Reflex, Aquasystem, Zilmet и Wester – на сегодняшний день их изделия являются лучшими в своём роде. В заключение хочется отметить, что установка расширительного бака в современных условиях остаётся весьма актуальной для любого домовладельца, стремящегося сделать отопление в своём жилье не только качественным, но и безопасным.



Предыдущая

ИнженерияСигнализация GSM для дома, гаража и дачи — как защитить своё имущество дистанционно

Следующая

ИнженерияДело важное и нужное: откачка выгребных ям, методы и способы

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Расширительный бачок для отопления: особенности установки и эксплуатации

Автономные отопительные системы пользуются большой популярностью при загородном строительстве. Их создание позволяет владельцу жилища чувствовать себя независимым от коммунальных служб, значительно экономить на счетах за отопление. Более того, в ряде случаев, подключение к магистральной системы теплоснабжения является попросту невозможным. В общих чертах индивидуальная отопительная система в частном доме с жидким теплоносителем состоит из устройства, нагревающего воду (оно может работать на разных типах топлива) и системы оборота горячего теплоносителя.

Проектирование и строительство системы оборота воды играет важную роль в создании качественной системы автономного отопления. Она состоит из нескольких составных частей, а среди них расширительный бачок для отопления играет не самую последнюю роль, если не решающую! Для полноценного функционирования системы бачок просто необходим, он делает систему более целостной и без него функционирование невозможно в принципе! Это как автомобиль, который может ехать только в том случае, если все его узлы и агрегаты настроены и нормально функционируют!



Внешний вид расширительного бачка для отопления

Основные функции расширительного бачка для отопления или зачем он вообще нужен?

На расширительный бачок в индивидуальных системах отопления возложена важная роль приема излишней части воды-теплоносителя. При нагреве вода может изменять свой объем, а в системах отопления температура теплоносителя не является постоянной величиной. Таким образом, при создании полностью замкнутой герметичной системы оборота горячей воды возникает существенный риск разрыва соединительных элементов в следствии повышения давления. Вода является практически несжимаемым веществом и перед ее напором не может устоять даже самое надежное соединение из паянного пластика, а также из любых металлов.

Рассмотрим, как работает в системе индивидуального отопления расширительный бачок, какие бывают типы расширительных бачков, как правильно выбрать данное оборудование и какие тонкости необходимо учесть при его установке в частном доме.

Принципы работы расширительного бачка

Приведем простой физический пример. Допустим температура жидкого теплоносителя-воды в нашей системе отопления поднялась всего лишь на 10 градусов. Это может быть связано с более интенсивной работой нагревающего устройства, вызванного пониженной температурой на улице. После такого подъема температуры объем воды, циркулирующей в замкнутой системе увеличиться на 0,3 процента.

Казалось бы – не очень-то большая величина. Однако вода (или антифриз, используемый в качестве теплоносителя) несжимаема, то-есть в системе постепенно возникает сильное избыточное давление. Чтобы такое давление не разрушило соединительные элементы отопительной системы – воде необходимо дать пространство для расширения. Таким пространством и будет расширительный бачок. При холодном теплоносителе он заполнен не полностью, а вот при нагреве уровень воды в нем увеличивается, что сохраняет давление в системе оборота воды на нормальном уровне.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

• Бачок закрытого типа.
• Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

• Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
• Вода из такой системы может испаряться.
• Баки открытого типа быстро ржавеют при контакте с водой.
• Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

1. Бачок со сменяемой мембраной, также называемый фланцевым.
2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе. Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю.

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе. Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной.

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Обучающее видео по работе расширительного бачка для отопления в частном доме

Как установить расширительный бак для отопления

Одним из главных элементов каждой автономной системы отопления является расширительный бак. Его роль попросту неоценима. Его наличие предотвращает разрыв труб, а также кранов, так как он берет на себя излишек теплоносителя в процессе расширения. Теперь рассмотрим некоторые подробности, как установить расширительный бак для отопления. При этом увидим принцип его действия, и какие разновидности расширительных бачков бывают.

Принцип работы расширительного бачка

Принцип его работы очень прост.

Зачем нужен расширительный бак

Увидеть это можно по работе водяной системы отопления. Как только температура теплоносителя поднимается на десять градусов, объем жидкости увеличивается на 0,3%. Соответственно, из-за этого в системе образовывается излишнее давление, которое необходимо компенсировать, ведь жидкость несжимаема. Именно для этого и устанавливается этот простой, но, в то же время, важный агрегат. Он позволяет сохранять всю систему отопления в целости и сохранности. Старые системы отопления, как правило, монтируют в самую верхнюю точку. Однако закрытые системы имеют конструктивные различия, поэтому устанавливать по такому принципу их невозможно. Вот по этой причине и был придуман расширительный бачок.

Принцип работы закрытого расширительного бачка

При его выборе крайне важно учитывать объем теплоносителя всей системы. Как правило, объем расширительного бачка должен составлять чуть больше 10% от общего объема теплоносителя. Высчитать это очень просто. Для этого следует подсчитать количество всех радиаторов. Например, одна секция алюминиевого радиатора имеет объем 300 мл или 0,3 литра. Если вся ваша отопительная система имеет 100 секций, тогда она будет содержать в себе 30 литров воды. Также приплюсовывается объем жидкости, которая располагается внутри труб и в котле. Итак, если общий объем внутренней системы отопления составляет 50 литров, тогда вам необходим будет расширительный бачок на 5 литров. Однако, как показывает практика лучше всего иметь небольшой запас.

Открытый и закрытый тип бачка

По-другому расширительный бак называют «экспансомат», что с английского означает расширение. Ранее в системах отопления использовались исключительно открытые расширительные баки, более того, не имели они и циркуляционного насоса. Однако такая технология имеет огромное количество недостатков, что сделало ее менее популярной. Например, повышенная опасность к коррозии по причине доступа в систему кислорода, потребность в постоянном пополнении жидкости, по причине ее испарения. Кроме того, такие баки устанавливаются исключительно в высшей точке, что делать достаточно проблематично. Но если изготавливается отопление с насосом, тогда можно монтировать расширительный бачок закрытого типа. Он представляет собой герметичный бачок, внутри которого располагается эластичная мембрана. Эта мембрана, в свою очередь, может быть двух видов: баллонная и диафрагменная. Ими бак разделяется на две части. В одну из них поступает закаченный воздух. В качестве альтернативы можно использовать инертный газ. В другую – поступает излишек теплоносителя. При поступлении жидкости эластичная мембрана уменьшается, тем самым увеличивается давление. Это компенсирует общее давление во всей системе. Как только температура падает, осуществляется обратный процесс.

Работа предохранительного клапана

Также закрытые расширительные бачки бывают двух типов, а именно:

• с несменной мембраной,
• фланцевый со сменной мембраной.

Устройство закрытого расширительного бачка

Что касается первой, то она пользуются большей популярностью, так как по цене значительно дешевле. Однако фланцевая мембрана имеет больше преимуществ, что и делает ее дороже. Во фланцевых расширительных баках жидкость не контактирует с металлической поверхностью. Вся жидкость попадает внутрь мембраны. Для замены мембраны используется фланец. Немного другая конструкция расширительного бака с несменной мембраной. Она прикреплена к бачку по всему периметру. В исходном состоянии, диафрагма прижата к внутренней поверхности, так как она заполнена газом. В момент повышения давления, жидкость попадает внутрь бака. Мембрана может повредиться только в случае спуска воды с системы. Если отопительная система имеет большой объем теплоносителя, тогда для контроля в ней давления используется манометр, который регулируется при помощи предохранительного клапана.

Особенности выбора и установки расширительных бачков

При выборе этого агрегата важно не только обращать внимание на его размер и тип. Важную роль играют их рабочие характеристики, например:

1. Устойчивость к диффузии.
2. Долговечность.
3. Диапазон рабочей температуры.
4. Полное соответствие санитарным нормам.

Более того, важно определить возможные границы диапазона давления в системе отопления и в баке. Что касается его монтажа, то вся работа должна проходить в четком соответствии с составленным проектом и инструкцией.

Бак открытого типа

Что касается открытого расширительного бака, то такой тип бачков имеет резьбовое соединение на дне. Его установка осуществляется в самой верхней точке. Закрытые же баки можно монтировать в любом месте. Важно правильно осуществить его крепление. Когда бак заполняется водой, то его масса значительно возрастает. Более того, его расположение должно быть удобным для его последующего обслуживания.

Схема установки бачка

При проведении монтажа, температура воздуха не должна быть ниже 0°С. Чтобы своевременно отрегулировать в воздушной камере давление, необходимо организовать к расширительному бачку свободный доступ. После монтажа у вас не должно быть затруднений к доступу сливного крана, запорной арматуры и шильдика. Чтобы стабильно поддерживать в баке давление, после водомера рекомендуется установить редуктор. Как только срабатывает предохранительный клапан, показатель давления не должен превышать максимально допустимого значение давления в баке. Более того, расширительный бак мембранного типа предполагает, что клапан предохранительный будет устанавливаться перед проточной арматурой, и только по ходу течения.

Обратите внимание! Расширительный бачок в любом случае должен устанавливаться со стороны подачи холодной воды. На выходе из системы его монтаж недопустим.

Дело только за вами!

Итак, мы рассмотрели некоторые особенности монтажа расширительного бака. В принципе его монтаж можно осуществить и самостоятельно, но не следует полагать, что это очень просто. В каждой работе, так как и в этой важно соблюдать последовательность. Если не соблюдать элементарных технологических требований, то могут возникнуть проблемы в процессе запуска отопительной системы. Например, не стоит использовать дешевый герметик. Лучше всего применять специализированный герметик, который способен выдерживать большое давление. Эти и другие нюансы следует учитывать при самостоятельной работе. Мы уверены в том, что эта статья будет полезной и приоткроет некоторые секреты принципа работы расширительного бачка, а также его установки. В конце этой статьи можете оставлять свои комментарии, что позволит вам делиться своим мнением с другими читателями.

Видео

Смотрите, как подключается расширительный бак к металлопластику:

А это вариант с полипропиленом:

Расширительный бак для отопления — расчет и схема установки + Видео инструкция

Расширительный бак играет важную роль в отопительной системе. Его главное предназначение – предотвращать повышение давления в системе, которое происходит из-за того, что теплоноситель при подогреве расширяется. В целом, расширительный бак для отопления бывает двух видов:

• Закрытый бак, который нередко называют еще мембранным.
• Открытый.

Давайте подробнее поговорим о каждом из них.

Содержание статьи:

Виды — Открытые баки

Открытые расширительные баки характеризуются тем, что устанавливать их необходимо исключительно в самой высокой точке отопительной системы. Таким местом может быть, к примеру, чердак. Но вот препятствие расширению теплоносителя – это не единственная функция такого вида устройств, поскольку они также препятствуют закипанию воды в трубах и восполняют ее запасы в тех случаях, когда по какой-либо причине произошла утечка.

Бак может быть использован как с естественной, так и с принудительной циркуляцией.

• Если циркуляция естественная, то бак необходимо подсоединять к магистрали, по причине чего он «по совместительству» будет еще и воздухосборником.
• Если же теплоноситель движется по системе принудительно, то бак подсоединяется уже к обратной трубе, дабы вода в системе не закипала.

В целом, открытый бак представляет собой резервуар, из которого выходят четыре трубки:

1. Расширительная.
2. Циркуляционная.
3. Переливная.
4. Сигнальная.

К отопительной системе ведет расширительная трубка, которая располагается вверху емкости. Также есть переливная трубка, необходимая в тех случаях, когда емкость переполняется и нужно увести воду в канализацию. Снизу, соответственно, есть сигнальная трубка, оснащенная запором, а циркуляционная нужна для того, чтобы теплоноситель в баке не замерзал, да и общая температура чтоб поддерживалась перманентно. При желании можно принять еще одну дополнительную меру, которая «подстраховывала» бы циркуляционную трубу – утеплить бак термоизолирующим материалом.

Важно! На сегодняшний день подобные баки практически не используются в отопительных системах ввиду большого количества недостатков.

Среди таких недостатков хотелось бы выделить следующие:

1. Такие системы не приспособлены к высокому давлению.
2. Их конструкция весьма громоздка и габаритна.
3. По причине того что система открытая, в трубопровод наряду с водой попадает еще и воздух, оказывающий самое негативное влияние на поверхность труб – в скором времени на них образуется коррозия. Это же касается и прочих металлических элементов.
4. Такие баки следует устанавливать только в самой высокой точке, а это, согласитесь, дополнительные расходы.

Закрытый бак (мембранный)

Мембранный расширительный бак для отопления лишен всех тех минусов, которыми буквально бурлит предыдущая система. Вместе с тем, у него также есть некоторые требования, без которых установка не была бы возможной. Во-первых, он нуждается в манометре, а во-вторых, ему нужно еще и устройство для того, чтобы регулировать давление вручную, в противном случае давление превысит все допустимые нормы (а это примерно три-четыре бара, в зависимости от конкретных условий и особенностей модели).

Такого рода бак монтируется в непосредственной близости к котлу и подводится к обратному трубопроводу. Это необходимо для того, чтобы теплоноситель не закипал. При монтаже особое внимание нужно уделять надежности креплений, поскольку в ходе эксплуатации вес бака может существенно увеличиваться.

По сути, этот расширительный бак для отопления – это металлическая емкость, которая по форме может быть как плоской, так и цилиндрической. Внутренняя полость бака разделяется на несколько зон посредством резиновой мембраны. В одной из таких зон находится сжатый газ или воздух (о степени его сжатости должно быть указано в техпаспорте). Следовательно, в неактивном состоянии весь объем резервуара заполнен газом. До того как запустить систему, давление в баке делают таким же, как и давление во всей отопительной системе.

Затем, когда температура повышается, вода попадает в специально отведенную для нее зону в баке, а в «газовой» части давление при этом увеличивается до значения отопительной системы. Если в ней достаточно большое количество теплоносителя, то давление воздуха следует тщательным образом контролировать. Для этого системы оснащаются специальными компрессорами, которые и поддерживают заданное предварительно значение.

Как можно догадаться из названия, основная деталь такого бака – это мембрана. Она, к слову, может быть двух типов:

1. Диафрагменную мембрану зачастую заменить при поломке ничем нельзя, а применяется она преимущественно в баках незначительного объема.
2. В отличие от нее, баллонная мембрана легко меняется при выходе из строя. Также она отличается тем, что теплоноситель в ней напрямую не контактирует с поверхностью бака, благодаря чему срок эксплуатации последнего существенно возрастает.

Видео по расчету

Подключение расширительного бака своими руками

Как уже говорилось, открытые баки сегодня практически нигде не встречаются, так что говорить об их установке не имеет смысла. Гораздо чаще встречаются система закрытого типа, имеющие внутри себя несколько отдельных баков.

Более того, они оборудуются насосом, необходимым для искусственной циркуляции носителя тепла, а для подключения используется специальный штуцер, который продемонстрировал себя надежным и качественным.

Этап 1. Для начала определимся с емкостью бака. Специалисты утверждают, что он должен составлять приблизительно десятую часть от общего объема теплоносителя.

Важно! Врезать бак рекомендуется в том месте отопительной системы, где давление наименьшее. Зачастую это обратный канал трубопровода.

Также следует учесть тот факт, что расширительный бак для системы отопления не должен мешать вам или вашим сожителям, то есть, разместить его нужно на полу где-то в углу комнаты или, в крайнем случае, под стеной.

Этап 2. Главное, о чем следует позаботиться – это произвести правильные технические расчеты. Самым важным значением при этом является общий объем отопительной системы. Если таковой информацией вы не обладаете, то ее легко можно выяснить посредством используемого отопительного устройства и мощности котла.

Так, для теплых полов и панельных устройств мощность составляет 17 литров на киловатт. У конвекторов всего 7 литров, а у радиаторов – 10.5 литра.
Для вычисления объема расширительного бака необходимо использовать следующую формулу:

(V системы* k)/D=V бака

Если некоторые значения вам неизвестны, то давайте разберемся с ними. Надеемся, что с объемом отопительной системы и объемом бака все более-менее ясно, говорить об этом не стоит. К у нас – это значение расширения теплоносителя, измеряется в %. Если говорить о воде, а она чаще всего выступает теплоносителем, то ее коэффициент составляет 4 %, тогда как максимальная температура составляет девяносто пять градусов. Наконец, D – эффективность нашего бака.

Для того чтобы вычислить ее, следует воспользоваться другой формулой:

(P максимальн-P начальн)/ (P максимальн+1)=D

Под P начальн подразумевается начальное давление в металлической емкости бака, а конкретнее, в его «газовом» отсеке. Следовательно, P максимальн обозначает максимальное давление отопительной системы, на которое рассчитывается клапан предохранения. Для среднестатистического загородного дома это приблизительно 2.5 бар.

Этап 3. Итак, когда все расчеты произведены и тщательным образом проверены, можно двигаться дальше. Нам требуется отключить котел от источника обогрева. Затем перекрывается подача носителя в расширительный бак.

Этап 4. Отопительный контур полностью опустошается от воды.

Этап 5. Используя специальный электрический паяльник, а также необходимое количество тройников и фитингов, присоединяем емкость к системе.

В итоге хотелось бы добавить, что монтаж расширительного бака лучше все же доверить профессионалу, если соответствующими знаниями/навыками вы не обладаете. Дело в том, что для начала необходимо убедиться в том, что качество устройства приемлемое. Кроме того, соединения также должно быть надежным. Более того, если вес бака больше тридцати килограмм, то для его крепления необходимо использовать специальные крепежи.

типы схемы и расширительный бак

Простота сборки, эффективность работы – основные показатели, которыми обладает открытая система отопления. Рассмотрим особенности, преимущества и недостатки схемы. Хозяину пригодится обзор основных и вспомогательных элементов конструкции для обеспечения бесперебойной и длительной эксплуатации.

Что такое открытая система отопления

Открытой магистраль называется по типу расширительного бака – это емкость без крышки, которая монтируется в самой верхней точке конструкции. Классическая схема открытой системы отопления отличается от герметичной параметрами давления в магистрали. Давление всегда равно тому, которое поддерживается атмосферой.

Поэтому для обустройства конструкции нужно намного меньше комплектующих, расчеты проще. Движение теплоносителя может быть гравитационным самотечным и принудительным. Первое обеспечивается физическими свойствами расширения воды при нагревании, второе – насосным оборудованием.

Принцип работы, преимущества и недостатки

Чтобы компенсировать повышение объема при расширении нагретой воды, в верхней точке конструкции устанавливается бак с достаточным свободным объемом для компенсации увеличения количества жидкости. Поскольку бак открытый, то он выполняет функции воздухоотводика – скопления газов в трубах выходят естественным путем. Необходимо поддерживать определенный слой носителя в баке, чтобы воздух не попал в магистраль отопления, в этом случае образуются воздушные пробки.

Принцип работы простой – вода нагревается, поступает по трубам в контур отопления, прогревает радиаторы и возвращается обратно в котел для последующего подогрева. При снижении температуры носителя, давление бака обеспечивает проталкивание воды по системе, благодаря чему и поддерживается циркуляция.

К достоинствам схемы относят:

1. Надежность. Если все расчеты проведены правильно, бак установлен с оптимальным объемом, то ничего сломаться тут попросту не может. Конструкция предельно проста и главное, нужно следить за объемом теплоносителя, то есть доливать воду в бак.
2. При выборе самотечной схемы не будет шума от насоса. Но нужно обеспечить требуемый уклон трубопровода.
3. Быстрый пуск, остановка магистрали.
4. Самотечные схемы считаются автономными и не зависят от электроснабжения.

Самое важное при формировании – подобрать элементы конструкции для обеспечения и поддержания оптимальной мощности подачи теплоносителя. Конструкция проста по размещению, формированию и сделать ее сможет домашний мастер без особого опыта.

К недостаткам относятся:

• открытый бак повышает риск попадания кислорода в теплоноситель, что может привести к коррозии трубопроводов;
• риск промерзания теплоносителя;
• длительный период нагрева системы после включения в работу;
• необходимость контроля уровня носителя в баке;
• невозможность использования антифриза – испарения вещества предстают ядовитыми.

Также нужно знать, что система отопления открытого типа требует правильного размещения приборов – котел отопления в самой нижней точке схемы, расширительный бак – в самой высокой.

Рекомендуем к прочтению:

Комплектация открытой системы

Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.

Котел

Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.

Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:

• образованием конденсата в дымоходе;
• снижением срока эксплуатации элементов системы;
• неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
• отказом автоматики.

Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса. Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.

Циркуляционный насос

Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.

Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.

Расширительный бак

Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками. Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии.

Радиаторы отопления

Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.

Различаются радиаторы по материалу изготовления:

1. Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
2. Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
3. Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
4. Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.

Рекомендуем к прочтению:

Важно! Перед выбором типа приборов необходимо рассчитать количество батарей, которое будет встраиваться в магистраль. Вполне вероятно, что достаточно 3-4 агрегатов для полноценного отопления дома, в этом случае чугунные батареи более чем оправданы.

Трубы открытой системы отопления

Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:

• металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
• медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
• металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
• трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
• полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.

Важно! Чтобы получить качественное водяное отопление открытого типа с насосом, следует выбрать армированные полипропиленовые трубы. Аппарат для пайки стыков стоит дорого, но можно взять в аренду. Стекловолоконное армирование труб лучше алюминиевого.

Схемы разводки открытой системы

Различается схема разводки с насосом и самотечная. Выбор определяется с учетом следующих нюансов:

1. Общая площадь жилых и нежилых помещений, которые нужно отапливать. Если показатель больше 50-60 м2, то без принудительной циркуляции не обойтись.
2. Количество этажей в доме, высота потолков. Для самотечной схемы важный элемент – наличие разгонного стояка, без него в системе появляется воздух, поэтому при низких потолках и высоте дома более 2-х этажей следует монтировать циркуляционный насос.
3. Расчет теплового режима работы. При низкотемпературном режиме следует отдать предпочтение принудительной циркуляции теплоносителя, так как малое расширение воды не обеспечит необходимого давления в теплосистеме.

Далее определяется схема, которая может быть одно-, двухтрубной. Рассмотрим обе схемы подробно:

• Однотрубная открытая система отопления с принудительной циркуляцией – это схема, которая предусматривает наличие одного трубопровода, выходящего и входящего в котел. Приборы подключаются последовательно, материалов уходит немного. Минус – снижение температуры носителя, то есть до крайнего радиатора в схеме вода будет доходить уже холодной. Выход – обустройство однотрубной системы в домах с небольшой площадью, до 50-60 м2.
• Двухтрубная схема потребует большего расхода материалов, так как от котла отходят две магистрали – 1 на подачу теплоносителя, 2 на возврат. Расходы оправданы подачей теплоносителя нужной температуры к каждому радиатору, возможностью регулировать интенсивность нагрева батарей и проведением ремонта без отключения всей тепловой системы.

Коллекторная разводка считается сложной в монтаже, но применяется довольно часто. Выглядит конструкция как подача тепла и отвод обратки для каждого радиатора или группы батарей. Схема пригодится при формировании системы отопления в доме с большим количеством батарей, необходимости подвести обогрев к отдаленным помещениям (флигелю, крылу дома). Минусы – большой расход материалов, а также значительные затраты на энергию, поэтому в открытых системах коллекторная разводка практически не применяется.

Особенности монтажа системы

Значение имеет обеспечение оптимальной скорости тока теплоносителя, то есть его циркуляции. Если нет насоса, хозяину следует уложить магистрали трубопроводов с определенным наклоном. Стандартом считается 10 мм перепада на каждый метр магистрали, но мастера выкладывают уклон до 30 мм, чтобы циркуляция была постоянной.

Важно! Уклон рекомендуется делать даже в системах с насосом, это гарантирует поддержание работы отопительной конструкции при отсутствии электричества, когда насос не работает.

Также следует просчитать диаметр труб, максимальный показатель должен быть на трубах от котла к расширительному баку, затем идет постепенное снижение диаметра так, чтобы распределение потоков жидкости, давления по точкам теплообмена было равномерным.

Принудительная циркуляция

Открытая система отопления с насосом – энергозависимая схема, в которой теплоноситель циркулирует более равномерно и быстро. Важно выбрать точку монтажа оборудования, как правило, это труба обратного тока перед входом в бойлер. Оптимальное расстояние – 1,5 метра до бойлера. Лучше всего купить не насос, а комплект – байпас, где есть уже сам насос, фильтр и отсекающие краны – это упростит монтаж оборудования.

Важно! Монтаж насоса производится с учетом движения теплоносителя.

Гравитационная схема

Это система, в которой нет приборов для принудительной циркуляции, ток воды обеспечивается естественными физическими причинами и осуществляется за счет повышенного давления при нагревании теплоносителя. Монтаж рекомендуется с наличием разгонного стояка высотой не менее 3,5 метров – если стояка нет, теплоноситель не набирает скорости и циркуляция будет замедлена.

Для обеспечения нормальной функциональности системы диаметр трубы для разгонного стояка подбирается на 1 размер меньше сечения основной магистрали.

Также учитываются следующие нюансы:

1. Монтаж труб с уклоном в сторону приборов отопления.
2. Котел должен располагаться в самой нижней точке схемы. Лучше всего поставить котел в подвале, затем вывести стояк разгона и после него оборудовать магистрали подачи теплоносителя.
3. Расширительный бак размещается на чердаке или под потолком – это должна быть самая высокая точка схемы.

На заметку! Электрический или газовый котел для открытой системы отопления не рекомендуется. Велик риск появления воздушных пробок, которые приведут к перегреву теплообменника. Проще выбрать твердотопливный котел или работающий на жидком топливе.

Типы теплообменников, используемых на судне

На борту судна используются различные типы теплообменников. Тип теплообменника, используемого для конкретного использования, зависит от приложения и требований. Практически все системы на борту корабля зависят от теплообменника, в котором жидкость либо охлаждается, либо нагревается.

Типы теплообменников в основном определяются их конструкцией и следующие:

1) Кожухотрубный теплообменник

Это наиболее популярная конструкция, в которой кожух сопровождает несколько трубок, и поток охлаждаемой жидкости в основном проходит через трубки, тогда как вторичная жидкость течет по трубке внутри кожуха.

Кожухотрубный теплообменник чрезвычайно экономичен в установке и прост в очистке; однако частота обслуживания выше, чем у других типов.

В этом теплообменнике весь кожух снабжен пакетом трубок, который обычно называют кожухом. Есть две торцевые пластины, которые герметично закрыты с обеих сторон оболочки, и на одном конце предусмотрено приспособление для компенсации расширения. Охлаждающая жидкость проходит через трубки, которые с обоих концов запаяны в трубной пластине.Трубки закрепляются в трубной пластине за счет раструба и расширения.

Связанное чтение: Как выполнять техническое обслуживание судовых теплообменников на судах?

Кожух снабжен водяными камерами, которые полностью окружают трубные пластины. Охладители могут быть однопроходными или двухходовыми с потоком охлаждающей жидкости.

Между трубными пластинами и кожухом устанавливаются прокладки; аналогично между трубной пластиной и торцевой крышкой, чтобы компенсировать утечки из охладителя.

Другая сторона трубной пластины, которая не закреплена, может двигаться и имеет уплотнения с обеих сторон предохранительного расширительного кольца. Охлаждающая жидкость или охлаждаемая жидкость могут вытечь и, следовательно, будут видны, предотвращая перемешивание или загрязнение.

Охладитель пресной воды для охлаждения основного двигателя и охладитель смазочного масла основного двигателя обычно циркулировали с морской водой, которая, очевидно, проходит через трубки охладителя.

Связанное чтение: Общий обзор центральной системы охлаждения на судах

Оболочка, наоборот, контактирует с охлаждаемой жидкостью, в основном смазкой.нефть или дистиллированная пресная вода с химическими веществами, ингибирующими коррозию, которые добавляются непосредственно в расширительные баки, чтобы сохранить защитный слой внутри трубопроводов, тем самым предотвращая коррозию. Drew marine предлагает Liquidewt, а Unitor предлагает жидкость Rocor NB, которая обычно используется для ингибирования коррозии. Корпус мог быть чугунным или стальным. Рекомендуется устанавливать охладители вертикально, чтобы обеспечить автоматический выпуск воздуха из системы, поскольку воздушный шлюз вызывает чрезмерный перегрев и снижает эффективную площадь охлаждающей поверхности охлаждаемой жидкости.

На пучке труб установлены перегородки, которые направляют охлаждаемую жидкость вверх и вниз, тем самым увеличивая эффективную площадь охлаждающей поверхности. Они также поддерживают трубы, обеспечивая прочность и жесткость пучка.

Для изготовления трубок обычно используется алюминиевая латунь, которая на 76% состоит из меди; 22% цинка и 2% алюминия.

Жертвенные аноды используются на стороне забортной воды для предотвращения коррозии, поскольку они в первую очередь подвергаются коррозии и препятствуют тому, чтобы материал с морской водой был электролитом.

Трубки могут выйти из строя преждевременно, так как вода может быть загрязнена в прибрежных районах или из-за чрезмерной турбулентности из-за скорости потока морской воды. Вода падает с большой скоростью и, следовательно, может выйти из строя. Таким образом, в случае алюминиевой латуни скорость морской воды должна быть ниже 2,5 м / с. Требуется небольшая турбулентность, которая в конечном итоге уменьшает заиление и осаждение в трубах.

Работа кожухотрубного охладителя

• Предполагается, что испытание трубопровода на герметичность должно быть выполнено до того, как кожухотрубный охладитель будет использован для фактической эксплуатации.Охлаждающая жидкость и охлаждаемая жидкость должны циркулировать, промываться и проверяться на утечки.
• Обычно рекомендуется запускать чистую охлаждающую жидкость в трубках на начальном этапе циркуляции, так как мусор может разрушить защитный слой в трубках. Впускной и выпускной клапаны забортной воды, как правило, полностью открыты, но охлаждаемая жидкость может быть обойдена, если это необходимо, с помощью трехходового клапана регулирования температуры.
• Вентиляционные отверстия предусмотрены по обе стороны от среды, в основном от охлаждающей жидкости и жидкости, подлежащей охлаждению.Вентиляционные отверстия следует открывать в первую очередь после первоначальной циркуляции жидкости или после технического обслуживания, чтобы удалить воздух, который может значительно увеличить разницу температур.
• Сливные пробки устанавливаются в охладителях в самых нижних точках, чтобы полностью опорожнить охладитель во время технического обслуживания. Однопроходные, вертикально установленные охладители обеспечивают автоматический сброс воздуха, но при горизонтально установленных охладителях входной патрубок охлаждающей воды должен быть направлен вниз, а выходная вода должна быть направлена ​​вверх для автоматического удаления воздуха.

Чтение по теме: Теплообменники на корабле объяснены

Техническое обслуживание кожухотрубного охладителя

Соблюдая меры безопасности, жидкости должны быть полностью изолированы, а охладитель должен быть открыт.

• Поверхности теплопередачи должны быть очищены должным образом, что является основой удовлетворительной работы охладителя кожухотрубного типа. Морская вода загрязняет охлаждающие поверхности из-за роста растений и животных, на что указывает увеличение разницы температур между охлаждающей и охлаждаемой жидкостью.Далее перепады давления будут указывать те же

• Чрезмерная коррозия может привести к утечке трубок. Утечку можно определить следующим методом:
  • Слейте охлаждающуюся жидкость в жидкостной камере с помощью дренажного клапана, расположенного внизу, и откройте камеру.

• • Заполните основной корпус пресной водой и создайте в нем давление воздуха или гидравлического давления сверху.Соединение могло быть установлено, если не указано

• • Протекающая трубка может быть идентифицирована после полного высыхания

• • Если утечка происходит из расширительной части трубки в трубной пластине, она может немного расшириться, что может остановить утечку

• • Протекающая трубка может быть закрыта с обеих сторон деревянными заглушками, предоставленными производителем, или может быть изготовлена ​​также.

• • Протекающая трубка также может быть заменена, в зависимости от ее состояния

• • Протекающая трубка может быть удалена, проделав отверстие внутри трубки с помощью сверла или развертки 0.На 5 мм меньше наружного диаметра трубки до глубины расширения
• • Затем можно вставить инструмент для волочения трубы и медленно постучать по нему, чтобы выбить его с другого конца
• • Новую трубку можно установить, вставив расширитель трубки с обеих сторон трубки и расширив его.
• • Толщина стенки обжима = (толщина стенки трубы до расширения — толщина стенки трубы после расширения) / толщина стенки трубы до расширения X100%
• • Вышеуказанное значение должно быть в пределах 5-8%

2) Пластинчатый теплообменник

Пластинчатый теплообменник состоит из тонких гофрированных пластин, соединенных параллельно друг с другом, образуя внутри полость для потока жидкости.На разных сторонах пластины проходят две разные жидкости, между которыми осуществляется теплопередача.

Установка этого типа теплообменника дороже, чем кожухотрубного, но стоимость обслуживания намного ниже.

Эффективность пластинчатого типа выше, чем у кожухотрубного типа при том же размере агрегата, и они могут выдерживать высокое давление.

Пластинчатые охладители легко открываются для очистки, поэтому их удобно устанавливать и чистить, поскольку для их установки требуется минимум места.

Они более эффективны, чем кожухотрубные охладители того же размера и такой же мощности.

Они состоят из одинаковых металлических пластин, которые имеют узорчатую гофру и изолированы друг от друга соединениями из нитрильного каучука.

Первая и последняя пластины, также называемые самой внутренней и самой внешней пластинами, удерживаются вместе рамами с обеих сторон и дополнительно устанавливаются на место стяжными болтами.

Четыре патрубка на прижимной пластине совмещены с отверстиями на пластинах, через которые проходят две жидкости.Уплотнения вокруг портов расположены таким образом, что одна жидкость течет попеременно между пластинами и обычно в противоположном направлении.

Гофры пластины способствуют турбулентности потока обеих жидкостей и тем самым способствуют эффективной теплопередаче. Турбулентность, в отличие от плавного потока, заставляет больше жидкости проходить между пластинами и вступать с ними в контакт.

Он также разрушает пограничный слой жидкости, который имеет тенденцию прилипать к металлу и действует как тепловой барьер при медленном течении.

Гофры делают пластины жесткими, что позволяет использовать тонкий материал. Они также увеличивают площадь пластины. Оба эти фактора влияют на эффективность теплообмена.

Чрезмерная турбулентность может вызвать эрозию материала пластины, поэтому необходимо использовать умеренные скорости потока. Обычно используются титановые пластины, хотя и дорогие, поскольку они обладают лучшей устойчивостью к коррозии и эрозии. Резиновые уплотнения между пластинами приклеиваются к поверхностям пластин специальными клеями и удаляются ацетоном, если таковой имеется.

Резиновые уплотнения не подходят для экстремально высоких температур, так как они теряют свою эластичность и затвердевают, становятся хрупкими и, в конечном итоге, ломаются, когда охладитель открывается для очистки и проверки. Резиновые соединения должным образом сжимаются, когда они затягиваются зажимными болтами, и, следовательно, обеспечивают хорошее уплотнение в них.

Длину стяжных болтов следует правильно измерить перед тем, как открывать пластинчатый охладитель для обслуживания и осмотра, поскольку чрезмерное затягивание пластин может привести к их полному изгибу и сделать их бесполезными и может быть дорогостоящим.Недостаточная затяжка может вызвать протекание пластин. Таким образом, стяжные болты следует затягивать с правильным моментом, указанным в руководстве по эксплуатации.

Охладители

пластинчатого типа очень дороги из-за титановых пластин, но их низкие эксплуатационные расходы и низкие эксплуатационные расходы перевешивают их высокую стоимость.

Ремонт пластинчатого охладителя

Когда пластинчатые охладители открываются для проверки, их следует тщательно проверять на наличие отверстий, поскольку они могут протекать позже.Далее следует проверить стыки на герметичность и приклейку.

Охладители этого типа имеют фильтр со стороны забортной воды, который следует регулярно открывать для удаления мусора, который, по-видимому, может вызвать утечку в стыках, а также уменьшить эффективную площадь теплопередачи.

Если охладители должны быть выведены из эксплуатации на длительное время, то сторону забортной воды следует полностью слить, промыть пресной водой и затем высушить для повторного использования.

3) Пластинчато-ребристый теплообменник

Пластинчато-ребристый теплообменник сконструирован аналогично пластинчатому теплообменнику, но также содержит ребра для повышения эффективности системы. Используется алюминиевый сплав, так как он обеспечивает более высокую эффективность теплопередачи и снижает вес устройства.

Ребра могут быть закреплены перпендикулярно направлению потока и известны как смещенные ребра. Ребра, закрепленные параллельно направлению потока, представляют собой прямые ребра. Ребра можно закрепить кривизной для увеличения эффекта теплообмена, поэтому они известны как волнистые ребра.КПД этого теплообменника немного выше, чем у пластинчатого типа, но затраты на установку и техническое обслуживание выше.

Прочтите по теме: Управление энергоэффективностью в морской отрасли

4) Динамический утилизируемый поверхностный теплообменник

В этом теплообменнике из-за непрерывной очистки поверхности достигается длительное время работы, что помогает повысить эффективность теплопередачи и снизить загрязнение системы.

Утилизация осуществляется ножевым блоком, приводимым в действие валом с приводом от двигателя с таймером, перемещающимся внутри рамы. Этот теплообменник обычно используется для теплопередачи высоковязкой жидкости за счет увеличения турбулентности жидкости. Стоимость обслуживания меньше по сравнению с другими типами из-за процесса автоматической очистки.

5) Теплообменник с фазовым переходом

Как следует из названия, этот тип теплообменника используется для изменения фазы среды с твердой на жидкую или с жидкой на газ по принципу теплопередачи.Этот тип обычно работает в цикле замораживания и цикла плавления, чтобы произошло изменение фазы.

Теплообменник обычно имеет конструкцию кожухотрубного теплообменника, но состоит по крайней мере из двух перегородок, образующих верхнее и нижнее кольцевое пространство для прохода потока. Он также состоит из ребер в обоих проходах для эффективной передачи тепла.

6) Спиральный теплообменник

Этот тип теплообменника состоит из проточных каналов концентрической формы, которые помогают создавать турбулентный поток жидкости, который, в свою очередь, увеличивает эффективность теплопередачи.Стоимость первоначальной установки выше, но она более эффективна по сравнению с другими типами, поскольку экономия места намного выше из-за компактных размеров. Стоимость обслуживания самая низкая по сравнению с другими типами при том же размере блока.

Поток жидкости спирального типа — это вращающийся поток, который сам обладает свойством самоочищения от загрязнений внутри спирального тела.

7) Теплообменник с прямым контактом

В теплообменниках этого типа нет разделительной стенки внутри блока.Обе среды находятся в прямом контакте для процесса теплопередачи.

Теплообменники прямого контакта могут быть дополнительно классифицированы как

.

1. Газ-жидкость

2. Несмешивающаяся жидкость-жидкость

3. Твердое-жидкое или твердое-газообразное

Охладитель наддувочного воздуха

• Охладители наддувочного воздуха, также известные как охладители воздуха, устанавливаются после турбонагнетателей для снижения температуры воздуха перед его поступлением в цилиндр двигателя.
• Охладители наддувочного воздуха снабжены ребрами для увеличения поверхности теплообмена, поскольку сам воздух имеет плохие свойства теплопередачи.
• Цельнотянутые трубы пропущены через тонкие медные пластины с ребрами и скреплены пайкой для максимальной теплопередачи. Концы трубок фиксируются в трубных пластинах путем расширения и пайки трубок.
• Воздух охлаждается до температуры точки росы, так что влага из воздуха удаляется осадками, так как содержащаяся в нем вода вызовет серную коррозию, если попадет в цилиндр двигателя.Конденсат поступает в резервуар воздухоохладителя, если он установлен, в противном случае — непосредственно в трюмный колодец

Связанное чтение: 10 баллов за эффективную работу турбокомпрессора на кораблях

Промежуточный или дополнительный охладитель (для воздушных компрессоров)

• Охладители этого типа очень похожи на охладители наддувочного воздуха, поскольку их функция заключается в понижении температуры воздуха до точки росы и, в конечном итоге, в осаждении влаги, которая может попасть в цилиндр компрессора.
• Охладители данного типа оснащены карманами и сливными клапанами для удаления влаги и масла.
• Охладители этого типа могут быть специальными U-образными трубками с медными трубками, так как они занимают очень мало места и являются неотъемлемой частью воздушного компрессора. Эти охладители также называются змеевиками.
• Они обычно используются для приложений высокого давления. Они дорогие, и их трудно чистить.
• Имеют низкую эффективность теплопередачи из-за большого диаметра трубы.
• Медные трубки могут быть припаяны, если они начнут протекать, или могут быть заблокированы для удобства.

Прочтите по теме: Эффективность воздушного компрессора и использование сжатого воздуха на судне

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом.Автор и компания «Марин Инсайт» не утверждают, что они точны, и не принимают на себя никакой ответственности за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно любого курса действий, которому должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и компании Marine Insight.

li {float: left; width: 48%; min-width: 200px; list-style: none; margin: 0 3% 3% 0 ;; padding: 0; overflow: hidden;} # marin-grid-81401> li .last {margin-right: 0;} # marin-grid-81401> li.last + li {clear: both;}]]> РУКОВОДСТВО ПО РАЗМЕРАМ

. Расширительные бачки ASME ПОЧЕМУ РАСШИРИТЕЛЬНЫЙ БАК? ТИПОВОЕ РАСПОЛОЖЕНИЕ РАСШИРИТЕЛЬНОГО БАКА

ПРОГРАММА ОБНОВЛЕНИЯ ЭНЕРГИИ

ПРОГРАММА ЭНЕРГЕТИЧЕСКОГО МОДЕРНИЗАЦИИ Инновационная, но простая модернизация существующих систем трубопроводов горячей и холодной воды, которая поможет вам сэкономить деньги.УМЕНЬШИТЬ ПОТОК НА 50% СОКРАНИТЬ НАПОР НАСОСА НА 75% УМЕНЬШИТЬ МОЩНОСТЬ НАСОСА

Дополнительная информация

Проточные воздушные сепараторы

Воздушные сепараторы для удаления и контроля воздуха в линию Модели воздухоотделителей переменного тока обеспечивают все качество и производительность, которые вы ожидаете от продукции Taco. Они рассчитаны на долговечность с корпусом, головками и ANSI

. Дополнительная информация

Что такое тепловое расширение?

Что такое тепловое расширение? Когда вода нагревается, она расширяется.Например, вода, нагретая с 90 ° F до температуры 140 ° F в водонагревателе объемом 40 галлонов, расширится почти на полгаллона. Это

Дополнительная информация

Обзор плана пожарного насоса, март 2010 г.

Обзор плана пожарного насоса март 2010 Дата рассмотрения: // Номер разрешения: Компания / Название здания: Адрес проекта: Имя проектировщика: Телефон проектировщика: Подрядчик: Телефон подрядчика: Класс занятости:

Дополнительная информация

КЛАПАНЫ И МАНОМЕТРЫ ВОЗДУХА

КЛАПАНЫ И ДАТЧИКИ ВОЗДУШНОЙ ЛИНИИ КЛАПАНЫ И МАНОМЕТРЫ INGERSOLL-RAND Поддержание постоянного давления воздуха во всей системе имеет решающее значение для максимальной производительности и производительности.Ингерсолл-Рэнд

Дополнительная информация

ПОНИМАНИЕ ТАБЛИЦЫ ХЛАДАГЕНТА

Общество инженеров по обслуживанию холодильного оборудования 1666 Rand Road Des Plaines, Illinois 60016 ПОСОБИЕ ПО ТАБЛИЦАМ ХЛАДАГЕНТА ВВЕДЕНИЕ Диаграмма Молье — это графическое представление свойств хладагента,

Дополнительная информация

СИСТЕМА КОНТРОЛЯ МОЧЕВОГО ПУЗЫРЯ

ЧАСТЬ I ОБЩЕЕ 1.01 Описание СИСТЕМА УПРАВЛЕНИЯ ПОГРУЖЕНИЕМ МОЧЕВОГО ПУЗЫРЯ В данной спецификации описываются требования к системе УПРАВЛЕНИЯ ПОГРУЗКОЙ МОЧЕВОГО ПУЗЫРЯ. Назначение системы — минимизировать переходные давления

Дополнительная информация

Элемент D Услуги Сантехника

ЧАСТЬ 1 — ОБЩИЙ ОБЗОР 1.01 A. В этом разделе рассматриваются бытовые системы обратного распределения холодной, горячей и горячей воды в пределах и до пяти футов за периметром здания.ЧАСТЬ 2 — КРИТЕРИИ ПРОЕКТИРОВАНИЯ 2.01 ОБЩЕЕ

Дополнительная информация

Элемент D Услуги Сантехника

Медицинский вакуум и газ ЧАСТЬ 1 — ОБЩИЙ ОБЗОР 1.01 A. В этом разделе рассматриваются медицинский вакуум, утилизация отработанного анестезирующего газа, сжатый воздух, кислород, системы закиси азота, азота и углекислого газа.

Дополнительная информация

СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ СОДЕРЖАНИЕ

СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ СОДЕРЖАНИЕ МЕХАНИЧЕСКИЕ СООБРАЖЕНИЯ………………………………………. 3 Замечания по Кодексу .. ………………………………………….. . 3 Рекомендации по выбору котла ………………………………………

Дополнительная информация

ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ

ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание котла и циркуляционного насоса. ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора

Дополнительная информация

ГЛАВА 2: Сантехническая система

ГЛАВА 2: Сантехническая система РАЗДЕЛ I. ТРЕБОВАНИЯ К РАЗМЕРАМ Определите размеры здания. Высота здания может быть определена либо по архитектурным чертежам, либо по количеству этажей, умноженному на высоту / этаж.(например: 1

Дополнительная информация

РУКОВОДСТВО ПО ПРОДУКТУ ЭКОНОМАЙЗЕРА FLASH TANK

РУКОВОДСТВО ПО ПРОДУКТУ ЭКОНОМИЗАТОРА ВСПОМОГАТЕЛЬНОГО БАКА Обзор Промывочный бак используется для рекуперации энергии продувки в виде пара мгновенного испарения и продувки. Это можно использовать только с деаэратором или другим устройством под давлением.

Дополнительная информация

РАЗМЕР СИСТЕМЫ ВОДОПРОВОДА

РАЗМЕР ВОДЯНОЙ СИСТЕМЫ РАЗДЕЛ E101 ОБЩИЕ ПОЛОЖЕНИЯ E101.1 Область применения. E101.1.1 В этом приложении описываются две процедуры определения размеров системы водяных трубопроводов (см. Разделы E103.3 и E201.1). Процедуры проектирования

Дополнительная информация

КПД конденсационного котла

КПД конденсационного котла Дата: 17 июля 2012 г. ДАВЛЕНИЕ ДО Н Л Е О НА РОДИ ЛЕ О Н А РД И НС. HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2

Дополнительная информация

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ БАКОВ ДЛЯ ХРАНЕНИЯ ГОРЯЧЕЙ ВОДЫ HEAT-FLO МОДЕЛИ 30-ST, 40-ST, 40L-ST, 60-ST, 60L-ST, 80-ST, 115-ST, 80-ST-C, 115-ST-C ДЛЯ УСТАНОВКИ ОДНОГО БАКА Для

Дополнительная информация

NFPA 14 3.3.5 4.2.3.2

NFPA 14 3.3.5 3.3.5 Высотное здание. Здание, в котором пол жилого этажа превышает 55 футов (17 м) и 75 футов (23 м) над нижним уровнем доступа пожарных машин. 4.2.3.2 4.2.3.2

Дополнительная информация

Почему и как мы используем контроль мощностей

Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, загруженности, загрузки продукта, изменений окружающей погоды,

Дополнительная информация

Контурное управление гибридной системы CGC

verview Система гибридного теплового насоса CGC Group действительно работает с NT при тех же температурах контура жидкости, что и обычная реверсивная система теплового насоса с водяным источником.Система CGC отличается от системы WSHP

Дополнительная информация

Продукты теплового расширения

Теперь включает в себя наш продукт БЕСПЛАТНЫЙ * продукт, предлагающий продукты теплового расширения watts.com Содержание Общая информация … 2 4 Система горячего водоснабжения … 5 Series PLT Расширительные баки для питьевой воды … Дополнительная информация

G234X-55 Обычный газовый котел

Техническая документация Обзор котла C Технические характеристики США Должны быть предоставлены и установлены напольные водогрейные котлы Buderus G234X-55, подходящие для природного газа

. Дополнительная информация

РЕГУЛЯТОРЫ серии 175/153

Серия 175/153 175 НАГРЕВ 153 ОХЛАЖДЕНИЕ Watson McDaniel оставляет за собой право изменять конструкцию и / или материалы своей продукции без предварительного уведомления.2002 Watson McDaniel Company Пересмотрено 7/2002 175/153 Винтовой

Дополнительная информация

ГЛАВА 5 ВОДОНАГРЕВАТЕЛИ

PlumbingCode06_ch05 5/29/06 8:12 AM Page 1 ГЛАВА 5 ВОДОНАГРЕВАТЕЛИ Водонагреватели — лишь небольшая часть водопроводной системы, но они важны и могут быть опасны. Многие сантехники берут воду

Дополнительная информация

ЧИЛЛЕР С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ УПРАВЛЕНИЕ НАСОСОМ ОХЛАЖДЕННОЙ ВОДЫ: Насос охлажденной воды с наименьшим временем работы автоматически запускается, когда температура наружного воздуха поднимается выше уставки включения системы.Когда

Дополнительная информация

Бюллетень обратного потока №1

Бюллетень №1 СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ Химические вещества в системе Антифриз, пена, ингибиторы коррозии и т. Д. Химические вещества в системе Глицерин Глицерин или аналогичная нетоксичная добавка пищевого качества Siamese

Дополнительная информация

Электрический воздушный компрессор PC1130

Senco Products Inc.8485 Broadwell Road Cincinnati, Ohio 45244 Руководство по эксплуатации электрического воздушного компрессора PC1130, 2006 г., составлено Senco Products, Inc. Предупреждения по безопасному использованию этого инструмента включены в

Дополнительная информация

ЧИЛЛЕРЫ MUELLER FALLING FILM CHILLERS

ОХЛАДИТЕЛИ ДЛЯ ПАДАЮЩЕЙ ПЛЕНКИ MUELLER MUELLER ПРЕДНАЗНАЧЕНЫ ДЛЯ ОХЛАЖДЕНИЯ ЛЮБОЙ ЖИДКОСТИ В ТЕЧЕНИЕ 2 F ЕЕ ТОЧКИ ЗАМЕРЗАНИЯ. Основное применение чиллера с падающей пленкой Mueller — охлаждение пищевых продуктов

. Дополнительная информация

Планы трубопроводов с механическим уплотнением

Планы трубопроводов с механическими уплотнениями Дополнительный буклет Одинарные уплотнения Двойные уплотнения Закалочные уплотнения Второе.Продолж. Введение двойного газа Первичным фактором в достижении высоконадежных и эффективных уплотнительных характеристик является уровень

. Дополнительная информация

Modulex. РУКОВОДСТВО ПО ТРУБОПРОВОДУ GF-115-P. Модульные конденсационные модели водогрейных котлов: 303, 454, 606, 757, 909, 1060. Инструкция №

Инструкция № AERCO INTERNATIONAL, Inc., Нортвейл, Нью-Джерси, 07647 США РУКОВОДСТВО ПО ТРУБОПРОВОДАМ GF-115-P Газовые котельные системы Modulex Модульные конденсационные водогрейные котлы Модели: 303, 454, 606, 757, 909,

Дополнительная информация

Расширительные баки

Расширительные баки Перейти к основному содержанию

• Наша компания
• Служба поддержки
• Инвесторам
• Карьера
• Соединенные Штаты

• Товары Товары
  • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
    • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
    • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
    • Предохранители обратного потока Предохранители обратного потока
    • Системы газового подключения Системы газового подключения
    • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
    • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
    • Смесительные клапаны Смесительные клапаны
    • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
    • Клапаны понижения давления Клапаны понижения давления
    • Предохранительные клапаны Предохранительные клапаны
    • Запорные клапаны Запорные клапаны
    • Вся сантехника и контроль потока Вся сантехника и контроль потока
  • Решения по качеству воды Решения по качеству воды
    • Решения для кондиционирования Решения для кондиционирования
    • Решения для дезинфекции Решения для дезинфекции
    • Решения для фильтрации Решения для фильтрации
    • Инструментальные решения Инструментальные решения
    • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
    • Сбор дождевой воды Сбор дождевой воды
    • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
    • Все качество воды Все качество воды
  • Дренажные решения Дренажные решения
    • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
      • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
        • Спецификация Дренаж Спецификация Дренаж
          • Очистки Очистки
          • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
          • Держатели приспособлений Держатели приспособлений
          • Полы и трапы Полы и трапы
          • Зеленые водостоки Зеленые водостоки
          • Перехватчики Перехватчики
          • Сливы с парковочной площадки Сливы с парковочной площадки
          • Кровельные водостоки Кровельные водостоки
          • Весь дренаж Весь дренаж
        • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
          • Котлы (AERCO) Котлы (AERCO)
          • Управление Управление
          • Подогрев пола — электрический (SunTouch) Подогрев пола — электрический (SunTouch)
          • Напольное отопление — Hydronic Напольное отопление — Hydronic
          • Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
          • Таяние снега — электрическое (SunTouch) Таяние снега — электрическое (SunTouch)
          • Таяние снега — Hydronic Таяние снега — Hydronic
          • Водонагреватели (AERCO) Водонагреватели (AERCO)
          • Водонагреватели (ПВИ) Водонагреватели (ПВИ)
          • Все HVAC и горячая вода Все HVAC и горячая вода
        • Решения Решения
          • Решения по потребности Решения по потребности
            • Умный и подключенный Умный и подключенный
            • Безопасность и регулирование Безопасность и регулирование
            • Энергоэффективность Энергоэффективность
            • Сохранение воды Сохранение воды
            • Комфорт Комфорт
          • Решения для каналов Решения для каналов
            • Оптовые продажи Оптовые продажи
            • OEM OEM
            • Розничная торговля Розничная торговля
          • Системы Системы
          .
