Насос высокого давления для воды: помпа своими руками

Дачный или частный участок требует снабжения его водой. В противном случае все удовольствие от пребывания за городом будет сведено к нулю. Для создания частной линии водоснабжения в загородном коттедже идеально подойдёт водяной насос высокого давления, который справится с подъемом и транспортировкой воды по системе трубопровода.

Использование такого мощного, но малогабаритного оборудования позволяет обустраивать систему коммуникации своими руками, без привлечения специалистов. О том, какие именно водяные насосы высокого давления бывают, и каковы их характеристики, мы расскажем в этом материале.

Важно: основными преимуществами агрегатов высокого давления для сада, огорода и загородного участка являются:
Широкий ассортимент помп, что позволяет выбрать модель, идеально подходящую под указанные параметры эксплуатации.
Приемлемая ценовая политика на каждый вид агрегата.
Экономное потребление энергии при достаточно высокой производительности оборудования.
Простота эксплуатации и монтажа. Установить водяной насос высокого давления можно быстро и легко своими руками.

Принцип работы агрегатов

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Все помпы высокого давления, независимо от типа конструкции и вида рабочего узла, работают по одному и тому же принципу:

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Агрегат в момент непрерывной работы при помощи рабочего узла создает вакуумное пространство в своей полости. В это пространство забирается вода из источника и впоследствии выталкивается через выходной патрубок под высоким давлением.

Важно то, что при одинаковом принципе работы все водяные насосы высокого давления отличаются друг от друга рабочими характеристиками. А именно: рабочая среда, производительность, способы создания вакуумной камеры.

Виды агрегатов высокого давления

Винтовые модели

Этот тип помпы высокого давления работает по принципу вращения винта Архимеда. Яркий пример такого устройства — банальная кухонная мясорубка. Винт в устройстве расположен вертикально и производит вращения до нескольких сотен в минуту. Благодаря такой работе вода скапливается в полости помпы и выталкивается наружу вверх с заданным напором.

Такие устройства чаще всего являются погружными и используются для подъема воды из скважины или колодца. Применять подобное устройство для очень грязной воды, установленное своими руками, не рекомендуется.

Рекомендуем к прочтению:

Преимуществами винтового насоса являются:

Низкий уровень шума в процессе работы;
Компактные размеры;
Возможность перекачивать воду из скважин с песчаным или илистым дном. Поскольку винтовой водяной насос высокого давления способен перерабатывать воду с небольшим количеством песчаных включений.

Важно: именно винтовой насос оказывает минимальное разрушающее действие на стенки скважины.

Центробежный агрегат

Такое устройство еще называют вихревым. Рабочий узел помпы имеет вид горизонтально расположенного колеса с лопастями. В момент включения узел совершает максимальное количество оборотов в минуту, создавая нагнетание воды в полость насоса под воздействием центробежной силы.

Стоит отметить, что вихревые насосы могут быть как погружными, так и поверхностными.

Положительными сторонами центробежного агрегата являются:

Высокая производительность;
Возможность перекачивать воду с включением пузырьков кислорода;
Возможность установки оборудования своими руками.

Важно: в некоторых моделях рабочее колесо может быть расположено и вертикально. Независимо от типа конструкции все вихревые насосы плохо относятся к воде, загрязненной частицами песка или ила.

Вибрационное устройство

Самый шумный из насосов для воды.

Здесь высокое давление создается за счет рабочего электромагнитного поля, которое вызывает сокращения мембраны. В результате вода забирается из скважины или колодца в полость насоса и далее транспортируется под высоким давлением в водоприёмную трубу.

Основными преимуществами вибрационных насосов являются:

Рекомендуем к прочтению:

Компактные размеры;
Высокая производительность;
Возможность установки такого устройства своими руками даже в самую узкую скважину 4 дюйма.

Важно: вибрационные помпы достаточно шумны в работе. Поэтому желательно использовать такие механизмы в источниках, расположенных дальше от жилого помещения. Либо надевать на скважину оголовок (для колодца монтировать своими руками специальный домик с дверками).

Ручной насос

Одно из самых надежных и простых устройств, не требующее наличия электроэнергии в сети. При всей простоте конструкции подобный механизм справляется с подачей воды с глубины до 20 метров, и подавать за один цикл нажатия до 2 литров воды. Это относится к поршневому насосу, установленному своими руками.

Крыльчатый ручной насос имеет меньшие габариты и подаёт воду с этой же глубины, но в меньшем количестве.

Важно: ручные насосы идеально подойду для установки своими руками на абиссинскую скважину, эксплуатируемую периодически.

Помимо перечисленных устройств для воды также могут применяться циркуляционные помпы и дренажные/фекальные. В первом случае насос под высоким давлением прогоняет теплоноситель (воду) под высоким давлением в замкнутом контуре. Таким образом, распределение тепла по дому обеспечено с равномерным показателем.

Дренажный насос (так же как и фекальный) призваны откачивать грязную воду из септиков, сливных ям, затопленных подвалов и пр.

Важно: средняя стоимость насосов именно высокого давления на воду варьируется на рынке России от 60 до 300$ за единицу (в зависимости от модели). На стоимость конкретного агрегата будут влиять его производительность, бренд и наличие дополнительных функций и систем защиты.

Как выбрать водяной насос?

Агрегаты высокого давления необходимо подбирать очень взвешенно. Поскольку купленный и установленный своими руками насос с неправильно подобранными рабочими параметрами мало того что не даст ожидаемого результата, но еще и скоро выйдет из строя. Поэтому при выборе помпы высокого давления учитывайте такие моменты:

Мощность оборудования;
Необходимое количество воды в сутки именно для вашей семьи;

Дебит скважины или колодца (поскольку требовать от источника большего количества воды при помощи мощного насоса глупо. Скважина просто высохнет).
Кроме того, внимательно подходите и к диаметру насоса. Особенно это касается узких скважин. Вряд ли вы сможете установить своими руками широкий насос в узкую скважину. А деньги будут потрачены.

Помните: грамотный выбор водяного насоса обеспечит вам и вашим домочадцам постоянное наличие воды в системе водопровода.

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
электрический кабель или удлинитель;
водяная помпа или маслонасос;
систему передачи в виде ремня и шкивов или пальцев и полумуфт;
резиновые шланги или трубы.
стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
комбайны НИВА, Сибиряк, Кедр, Енисей;
грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
автосамосвалы КамАЗ, БелАЗ, МАЗ;
экскаваторы;
автогрейдеры;
погрузчики;
сельскохозяйственные машины;
автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

Рабочий объём — 32 см куб.
Давление номинальное на выходе — 16 МПа.
Давление максимальное на выходе — 21 МПа.
Частота вращения номинальная — 2400 об. в мин.
Частота вращения максимальная — 3600 об. в мин.
Частота вращения минимальная — 960 об. в мин.
Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

Опустить насос как можно ближе к воде.
Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.

Компрессором поднять давление воздуха в заранее герметизированной скважине.
Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Автор: Виталий Петрович. Украина.

Выбрать плунжерный насос высокого давления для воды или мойки

Почти каждая гидравлическая система, работающая под большим напором, оснащена плунжерным оборудованием. Плунжерный насос высокого давления играет роль привода в такой системе. Данный агрегат используется во многих промышленных сферах, поскольку обладают такими важными качествами, как надежность, эффективность и простота эксплуатации. В быту насосное оборудование плунжерного типа не используется из-за того, что создает слишком высокое давление.

Где применяется плунжерное оборудование?

В переводе с английского «плунжер» означает «погружаться» или «нырять», благодаря данному свойству эти агрегаты используются в гидравлических машинах.

Плунжерным является объемный скальчатый насос простого действия, рабочая часть которого сделана в виде плунжера. Плунжер в свою очередь, как правило, является частью различных гидравлических насосов и многоступенчатых компрессоров для газа.

Основные области использования:

В химической промышленности, при изготовлении химикатов, не вступающих в химическую реакцию с металлом.
В нефтедобывающей промышленности, для бурения скважин и транспортировки для последующей переработки нефтепродуктов.
В энергетике, при изготовлении электроприводов для парогенераторов.
В машиностроении, для оборудования с гидравлическим приводом.
В коммунальном хозяйстве, при выполнении ремонта различных гидравлических коммуникаций.
В пищевой промышленности, в агрегатах выполняющих обратный осмос.
Гидронасосы также нашли широкое распространение на автомойках.

Исходя из вышеописанного, можно сказать, что плунжерные устройства высокого давления предназначены для работы с водной средой и схожими с водой жидкостями с низкой вязкостью и не вступающими в реакцию с металлическими деталями оборудования. Прибор используется в качестве дозатора воды или других жидкостей. Перекачка жидкости дозировочным насосом осуществляется благодаря высокому давлению.

Как работает прибор высокого давления?

По особенностям работы, конструкции и строению плунжерный насос можно сравнить с поршневым агрегатом. Главная отличительная особенность плунжерных агрегатов от поршневых – наличие особого поршня, выполненного в виде плунжера.

Устройство. Плунжерный насос устроен достаточно просто, он состоит из системы трубопроводов и клапанов. При помощи пружины осуществляется работа плунжерного клапана, тем самым создавая систематическое нагнетание. Во время работы с высоким давлением появляется вероятность пропусков. Для предотвращения подобных недоразумений, все узлы плунжерного насоса высокого давления полностью герметизированы.

Из-за особенностей конструкций и простоты схемы агрегат обладает рядом отличительных свойств:

В нагнетателе устройства образуется максимально высокое давление.
Вакуумный агрегат высокого давления способен перекачивать вязкие среды и жидкости с примесями абразивных частиц.
Устройства могут использоваться в полевых условиях.

Принцип работы. Плунжерные водяные насосы высокого давления и им подобные агрегаты работают согласно возвратно-поступательным действиям, которые обеспечиваются при помощи кулачкового вала.

Во время этого действия, плунжер (поршень) приводится в движение роликовым толкателем. Согласно своей конструкции, плунжер начинает двигаться в правую сторону, благодаря чему рабочее давление падает и со временем падает настолько, что становится меньше, чем в жидкостное давление во всасывающей трубе.

После открывания всасывающего клапана из-за разности давлений, рабочая камера начинает заполняться жидкостью. Во время следующего оборота вала, плунжер движется влево и в рабочей камере давление становится выше, чем в нагнетающем трубопроводе. Благодаря этому происходит открывание нагнетательного клапана, и жидкость выдавливается из рабочей камеры в напорный трубопровод. Данный цикл повторяется на протяжении всего периода работы устройства.

Существуют модели плунжерный насосов отличающихся от большинства своей конструкцией, однако принцип работы остается тем же.

К примеру, насос дизельного двигателя, который создает повышающий эффект, в своей конструкции не имеет нагнетательных клапанов. Функция перекачки и создания давления возложена на форсуночные клапаны.

В аксиально-радиальных насосах эту работу выполняют вращающиеся блоки в рабочих камерах. Аксиально-радиальные агрегаты работают таким образом, что перекачка жидкости происходит благодаря вращению данных блоков. Из-за отсутствия клапанов увеличивается стоимость таких устройств, но именно благодаря этому увеличивается их надежность, что позволяет их использовать в авиации.

Какие бывают погружные гидронасосы?

Эти насосы имеют некоторые конструктивные различия, и из-за этого плунжерные агрегаты подразделяются на:

объемные;
необъемные.

Из-за особенностей эксплуатации плунжерные насосы делают герметичными, износостойкими, прочными и способными обеспечить надежное и стабильное функционирование плунжера.

Аксиально-плунжерные насосы классифицируются по пяти главным характеристикам:

По приводу:

ручной;
механический, является более эффективным при эксплуатации по сравнению с ручным насосом для воды.

По способу действия:

одинарный;
двойной, отличается наличием нескольких рабочих камер;
дифференциальный, один из типа насосов двустороннего действия с двумя камерами. Благодаря данной особенности жидкость перекачивается более равномерно.

По расположению:

вертикальный;
горизонтальный.

По числу плунжеров:

многоплунжерный;
многоцилиндровый;
с герметизированными цилиндрами.

По виду перекачиваемой жидкости:

кислотный;
масляной;
водный;
и пр.

Трехплунжерный насос – является насосом четвертого поколения типа НПГ. От агрегатов прошлого поколения главными отличиями являются диаметр плунжера, гидравлическая коробка и характеристики клапанных узлов системы.

Все плунжерные устройства являются высокопроизводительными агрегатами с высоким КПД, который достигает 90%.

Какие преимущества перед аналогами?

Плунжерные насосы выгодно отличаются целым рядом положительных качеств по сравнению с аналогами:

система смазки проработана до мелочей, с легким доступом для пользователя;
напорные и нагнетательные клапаны с двух сторон особой камеры позволяют обеспечить ритмичную работу механизма;
конструктивное исполнение позволяет изменять характеристики и параметры под требования заказчика;
возможность работать с довольно широким спектром продуктов для перекачки отличающимися параметрами консистенции и температуры;
простота монтажа и управления;
благодаря компактности аксиально-плунжерных агрегатов есть возможность экономии рабочего пространства;
благодаря возможности изменять количество групп поршней, можно уменьшать или увеличивать рабочее давление в гидравлической системе;
возможность менять рабочий объем агрегата;
долгий срок службы;
соответствие международным нормативам стандартизации;
высокий КПД

Кроме плюсов использование аксиально плунжерных агрегатов обладает также и минусами. Они появляются во время интенсивной работы и выражаются в проявлениях вибраций и пульсации. Для того чтобы избежать их негативных последствий к насосу высокого давления необходимо самостоятельно присоединить дополнительные устройства. Это могут быть рабочие плунжеры. Например, у трехплунжерного насоса не бывает вибраций.

Как сделать плунжерный насос своими руками?

Чаще всего, самостоятельно изготавливают ручной насос высокого давления для автомоек. Для этого применяются плунжерные насосы, приводом к которому служит электродвигатель (электронасос). Мощность двигателя должна подходить по характеристикам, а номинальная мощность не должна быть меньше 75% от заданного значения. Чаще всего используется в виде насоса помпа.

В случае если на автомойке не очень много автомобилей, можно установить электродвигатель, работающий от напряжения 220В. Для безопасной работы и чтобы уменьшить расхождение в совпадении валов насоса и двигателя при их соединениях, лучше всего использовать мягкие соединительные муфты. Емкость для жидкости берется из расчетов необходимых объемов воды.

Ее необходимо подключить к источнику подпитки воды и оборудовать фильтров для предотвращения попадания нежелательных инородных тел в насосную систему.

Фильтр можно сделать из нержавеющей сетки с мелкими ячейками. Одним из наиболее важных элементов такого оборудования является регулятор производительности или обратный клапан. Он позволяет предотвратить перегрузку системы, а также не дает возможности создаваться обратному давлению в источнике водоснабжения.

Для монтажа всей этой конструкции необходима прочная рама. Для того чтобы ее было удобно перемещать необходимо установить колеса нужного диаметра, надежный упор для устойчивости и удобная ручка фиксации. Чтобы повысить надежность и производительность рекомендуется использовать армированные резиновые шланги, рассчитанные для работы под высоким давлением.

Одним из ключевых элементов данной конструкции является пистолет с форсункой. Делать его самостоятельно не рационально из-за технически сложного устройства. Его лучше приобрести в магазине. Нужно помнить, что любая работа, которая производится с насосами высокого давления, должна проводиться с использованием чистой жидкости. В случае попадания в систему инородного тела, большая часть оборудования может выйти из строя.

Правила установки и эксплуатации

В случае если планируется станичная установка плунжерного агрегата, это необходимо сделать на ровной поверхности. Это упростит задачу планового осмотра, ухода и в случае необходимости аварийного ремонта оборудования. Поверхность должна быть жесткой и устойчивой к высокому уровню вибрации, который создает установка.

Работа аппарата без смазки категорически воспрещена, из-за того что это уменьшает его работоспособность.
Использование агрегата в жарком климате с высоким уровнем влажности без вентиляции запрещается, так как это приведет к его преждевременному выходу из строя.
В холодное время года нужно предупреждать замерзание или повреждение агрегата. Пуск оборудования с замёрзшей внутри водой недопустим.

Чтобы обеспечить нормальную и непрерывную подачу воды в плунжерный насос высокого давления, необходимо установить гибкие шланги хорошего качества, это позволит предотвратить лишнее напряжение на всех узловых частях оборудования. Не рекомендуется подключение жестких трубопроводов к выходному сливу.

Коленчатый и приводной вал должны быть установлены друг за другом по прямой линии, перед пуском гидравлической системы обязательно нужно в этом убедиться. В случае несоблюдения данного требования, передаточный ремень не будет, как положено, выполнять свою работу, а это может привести к поломке всей системы. Вращение насосного вала должно быть свободным и легким от руки. Необходимо также правильно подобрать режим вращения электропривода насоса, для того чтобы предотвратить обратное давление.

Как сделать мойку высокого давления

Со временем все большее распространение на отечественных рынках получили мойки высокого давления, преимущественно используемые для очистки автомобилей. Используя подобный прибор, можно выполнить помывку как кузовной части, так и днища и подкапотного пространства. Несомненным преимуществом данного устройства является то, что для устранения грязи с поверхности автомобиля используется точно направленная струя без применения мощного водяного насоса. Очень выгодной идеей является мойка высокого давления своими руками, позволяющая значительно сэкономить средства, затраченные на периодическое мытье машины. Если учитывать отечественные погодные условия, когда в любое время года на дорогах присутствует грязь в любом из агрегатных состояний, то такая мойка очень быстро окупится.

Самый простой способ сделать мойку самостоятельно это использовать воздушный компрессор.

Основные принципы создания мойки

Основным функциональным элементом мойки является насос, соответствующий ряду требований. Так, он должен показывать высокую функциональную производительность за одну единицу времени и работать в нормальном режиме при давлении около 100-200 бар. Такими характеристиками обладают многие плунжерные насосы, оснащенные электрическим приводом. Выбирая насос для своей будущей мойки, особое внимание следует уделить материалу, ставшему основой для его рабочей части. Наилучший вариант, если для поршней насоса будет использована керамика либо прочный металл. Оптимальным вариантом для изготовления головки блока цилиндра является латунь. Прочные составные детали являются залогом продолжительного эксплуатационного срока.

Наиболее выгодным будет приобретение насоса с рабочей производительностью примерно в пятнадцать литров в минуту и давлением до двухсот бар.

Получается, что такой насос в обычном режиме эксплуатации будет функционировать на 80-90% своей предельной мощности.

Выбор деталей для мойки

Схема самодельной мини-мойки.

Выбирая электродвигатель, следует обращать внимание на модели, имеющие питание около 220-ти или 308-ми вольт. В том случае, если мойка высокого давления будет использована в домашних условиях, желательно воспользоваться однофазным подключением в 220 вольт, так как оно не повлечет за собой дополнительных расходов и соответствует всем требованиям безопасности. Для обеспечения оптимального пуска определенных двигателей желательно использовать дополнительные конденсаторные блоки. Так, производительность насоса напрямую зависит от количества оборотов двигателя: чем выше их частота, тем больше производительность.

Но стоит учитывать, что работа в таком режиме может негативно отразиться на его ресурсах. Не стоит отдавать предпочтение слишком скоростным моделям. Максимально допустимая частота вращений в таком случае — до двух тысяч оборотов при мощности в два или три киловатта.

Мойка высокого давления определенной конструкции позволяет обеспечивать необходимую производительность насоса при использовании одноступенчатого редуктора, функционирующего при помощи клиноременной передачи. От параметров шкивов (ведомого и ведущего) зависит их передаточное число. Не меньшую роль в деятельности редукторов отыгрывают и характеристики расстояния между осями вращения.

Для обеспечения фиксации насоса и двигателя обычно применяют муфту. Наиболее подходящий вариант — мягкая муфта, способная компенсировать минимальное осевое несовпадение валов и выступать предохранительным элементом на случай заклинивания редуктора или насоса.

Очень важным конструктивным элементом любой мойки является емкость для хранения воды. Для того чтобы была обеспечена максимальная производительность насоса, необходимо задействовать определенный объем жидкости. Для этого возможно использование специального бака для жидкости, способного выполнять подпитку от сети водопровода. Обязательно на выходной из бака точке выполнить установку фильтрующего элемента (это может быть обыкновенная мелкая сеть), предназначенного для очистки жидкости от грязевых частиц и предотвращения попадания в насос засоров. Для усиления моющего эффекта в жидкость можно добавлять специальное или обычное моющее средство.

Гидравлическая схема автомобильной мойки.

Мойка для автомобиля, выполненная своими руками, должна иметь в своей конструкции регулятор производительности насоса. Обычно этот прибор имеет связь с автоматическим разгрузочным клапаном, способным в критической ситуации выполнить перенаправление жидкости назад в бак, чтобы не создавалась на насос вредная нагрузка.

Для того чтобы зафиксировать все конструктивные элементы мойки, используют специальную раму. Для ее сооружения можно использовать полые изогнутые трубы. Чтобы обеспечить удобство ее использования, можно зафиксировать в нижней ее части пару небольших опорных колесиков и сделать упор для придания конструкции устойчивости во время использования. Один из концов рамы можно снабдить специальной ручкой, предназначенной для транспортировки мойки по территории двора или гаража.

Главным конструктивным элементом самодельной мойки является емкость для воды. Чтобы была обеспечена максимальная производительность насоса, нужно задействовать определенный объем жидкости.

Одним из важнейших элементов, из которых состоит мойка, сделанная своими руками, являются рукава высокого давления. В роли рукава может выступить стандартный не слишком толстый армированный резиновый или пластиковый шланг. Следует учитывать, что все конструктивные соединения шлангов должны быть выполнены с соблюдением условий герметичности, с одной стороны, и не бояться коррозии и легко разбираться — с другой. Для оснастки креплений можно использовать штуцеры или резьбовые втулки, выполненные из твердых алюминиевых сплавов или латуни. С этой целью возможна установка байонетов.

При сооружении мойки своими руками необходимо подобрать также и пистолет, оснащенный форсункой. Благодаря его форме и получается имитация формы рабочей струи. Собственно, внешним видом он напоминает пистолет, используемый на автомобильных заправках. Для того чтобы начать подачу воды из сопла, следует нажать на рукоятку. Это является несомненным плюсом, так как позволяет сэкономить большое количество воды: жидкость подается только тогда, когда она нужна, при нажатии на рукоять пистолета. Выполнить запорный клапан своими руками довольно проблематично, наиболее простым и надежным вариантом будет приобретение готового наконечника.

Принцип работы мойки высокого давления

Благодаря аппаратам, работающим при высоком давлении в пределах 120-150 бар, можно удалить грязь практически с любой поверхности. Стоит быть готовым к тому, что небольшой слой налета все равно останется после такой обработки.

Ручная самодельная автомойка.

Любая мойка обязательно должна иметь устройство, регулирующее сопло. При регулировании положения сопла можно изменить давление или форму струи. Сопло можно укомплектовать генераторами пены и дополнительными грязевыми фрезами.

При желании можно сконструировать своими руками мойку, способную подпитываться не только непосредственно из водопровода, но и из специального резервуара — например, бочки с водой. Для улучшения напора в мойке можно поставить бочку на небольшое возвышение.

На случай отключения электричества либо использования мойки вдали от розеток можно укомплектовать устройство не только резервуаром с водой, но и мощным аккумулятором.

Несомненным преимуществом моек такого плана является большая экономия воды, в отличие от ручной мойки.

Устройство мойки

Устройство автомойки.

Внутри мойки высокого давления должен располагаться двигатель, провоцирующий вращение и открытие остальных деталей — клапана, шайбы или распылителя. Результатом его работы является раскручивание шайбы и движение воды по распылителю согласно поступательно-возвратной траектории, вследствие чего вода и попадает в клапан распылителя. Результатом действия множества механизмов и является образование мощного напора и подачи воды.

Корпус для мойки желательно подобрать из ударопрочного пластика. Те же требования относятся и к шлангу, соединяющемуся с распылителем, так как ему придется взаимодействовать с сильным водяным напором.

Независимо от того, насколько прочны материалы, из которых изготовлена мойка, крайне не рекомендуется использовать ее больше, чем два часа подряд. Слишком продолжительный цикл работы может привести к стремительному износу составляющих деталей и в несколько раз сократить срок эксплуатации прибора.

Если укомплектовать мойку дополнительными насадками, она сможет выполнять функции бытовых приборов. При использовании дополнительных насадок мойка может быть использована как для мытья автомобиля, так и для очистки крыш, фасадов и полов.

Основные детали мойки высокого давления

Мойка, сделанная своими руками, состоит из следующих элементов:

Схема самодельной минимойки.

прочного износоустойчивого корпуса;
двигателя, работающего на бензине или от электричества;
насоса, работающего при высоком давлении;
контейнеров для воды и моющих средств;
дополнительных насадок;
фильтров для воды;
шлангов.

Принцип работы самодельной мойки предельно прост. Из водопровода или специальной емкости после подключения вода попадает в контейнер мойки и прокачивается при помощи насоса. В режиме максимальной нагрузки мойка работает при давлении около 160 бар. Для сравнения — струя воды из обычного крана подается под давлением в пять бар.

Самодельная автомойка.

Следующий шаг — подача воды посредством шланга к пистолету с форсункой. Желательно снабдить пистолет специальной насадкой, позволяющей изменять характер водяного потока — от концентрированной струи до распыления. Характер подачи воды следует определять, отталкиваясь от того, как поверхность будет очищаться. Например, для охвата большой площади (верандная площадка либо кузов автомобиля) лучшим вариантом будет веерная струя. Для того чтобы удалить фрагменты стойкой грязи, желательно использовать точечный вариант подачи воды.

В роли дополнений может выступить насадка с поворотным соплом, вращающаяся щетка и многое другое. Основное преимущество использования насадок — бесконтактная очистка поверхности, что значительно сокращает риск повреждения лакокрасочного покрытия кузова автомобиля либо декоративной поверхности фасадной плитки.

При выборе деталей для мойки не стоит гнаться за достижением максимальной мощности. Мойка, используемая в домашних условиях, может нормально функционировать при рабочем давлении в 100 бар. Тем более для человека, до этого не сталкивавшегося с подобной техникой, будет проблематично управлять мойкой, работающей под высоким давлением.

Дополнительные функции мойки

Схема мощности мойки.

При конструировании мойки своими руками можно предусмотреть еще одну дополнительную функцию — подогрев воды. Она будет неплохим вариантом при использовании мойки в холодное время года. Подогретая вода гораздо лучше справляется с застаревшими загрязнениями.

Подогрев воды можно обеспечить, если установить внутри корпуса специальную горелку. Установка дополнительных элементов влияет на размеры всей конструкции — если есть желание снабдить мойку дополнительной функцией, необходимо для этого подобрать немного больший корпус.

Мойки, не рассчитанные на подогрев воды, более компактны и маневренны в использовании.

Для того чтобы сделать мойку высокого давления своими руками, следует задуматься о выборе источника питания для нее. Если нет проблем с подачей электричества, можно конструировать электрическую мойку. Если мойке необходимо предоставить мобильность, лучше, чтобы она работала на бензине.

Стоит задуматься о подвижности конструкции — мойка может быть как стационарной, так и мобильной. Мобильные мойки удобно использовать для очистки труднодоступных мест кузова автомобиля. Для их сооружения используют более длинный шланг и несколько колесиков. Стационарные конструкции больше подходят для использования в промышленных масштабах и могут быть подключены исключительно к водопроводу.

Некоторые умельцы придумали способ присоединения к мойке системы остановки подачи воды — когда пользователь перестает держать ручку пистолета, автоматически прекращается подача воды. Такое новшество позволяет сэкономить большое количество жидкости.

При покупке деталей для мойки не стоит экономить — дешевые модели не прослужат долго. Очень важно не только для продления срока службы мойки, но и для сохранения в надлежащем виде очищаемых поверхностей подобрать качественные фильтры для воды. Существует большая вероятность, что с водой в насос могут проникнуть абразивные частицы, способные привести к разрушению помпы насоса. Наиболее выгодный вариант — фильтры многоразового использования.

Многие берутся за создание мойки своими руками с целью получения прибыли — мойка, функционирующая при большом давлении, способна обслуживать немалый поток машин. Множество современных автомоек работает именно с такими устройствами. Что примечательно, использовать такую автомойку можно как для очистки автомобилей, так и для мотоциклов, велосипедов и комплектующих.

Пошаговая инструкция по созданию мойки

В первую очередь следует выбрать соответствующий насосный агрегат. Если мойка будет использоваться в коммерческом русле, лучше остановить выбор на промышленных агрегатах. Основные требования: это должен быть плунжерный насос с комплектацией в виде керамических поршней. Увеличению эксплуатационного срока сопутствует и наличие кривошипно-шатунного механизма.

К насосу следует подсоединить автозагрузочный клапан. Выпускается он в двух вариациях. Первый тип — это замкнутый клапан на насосе. После того как пистолет закрывается, система сбрасывает давление, и вода начинает перекачиваться с выхода на вход. Желательно не использовать такое устройство дольше трех минут. Более удобен в использовании клапан с обводом. Когда будет сброшено давление, жидкость посредством коллектора поступит непосредственно в емкость или сразу в канализацию — в зависимости от типа подключения мойки.

Моечный мини-пост АРОС.

Для соединения двигателя и насоса друг с другом существует два способа. Если в распоряжении имеется двигатель с полным валом, то его можно напрямую состыковать с насосом. В таком случае вал двигателя будет располагаться на переднем подшипнике и создавать на него дополнительную нагрузку. Это будет самый простой и экономный вариант. Нужно учитывать, что мойка, сделанная своими руками, с подобным двигателем из-за высоких пусковых нагрузок будет иметь небольшой межремонтный эксплуатационный период. Может возникнуть такая ситуация, когда нет возможности извлечь вал насоса из двигателя. Во избежание развития таких ситуаций целесообразно устанавливать в мойку устройство плавного пуска.

Другой вариант сцепления двигателя и насоса — применение муфты. Муфта будет выступать в качестве подушки, смягчающей удар, который возникает во время пуска. Муфта выступает защитой от нарушения соосности валов. С целью снижения пусковой нагрузки можно применить механизм плавного спуска: благодаря ему мощность в системе будет увеличиваться постепенно.

Следующий шаг — мойка должна быть смонтирована на раме. Последовательно своими руками выполняются следующие действия — монтаж электрики, пистолета с форсункой и рукава высокого давления. Очень важно, чтобы мойка высокого давления монтировалась в соответствии с рекомендациями производителей деталей. Нужно, чтобы строго соблюдалась последовательность сборки, учитывалась нагрузка, оказываемая на закручиваемые болты, применялись анаэробные фиксаторы и тому подобное.

Требуется, чтобы мойка подключалась к водопроводу шлангом, длина которого — не менее семи метров. Это оптимальная длина, позволяющая сглаживать скачки давления в системе водопровода. Если мойка, сделанная своими руками, будет подпитываться из резервуара с водой (емкость не должна быть меньше тридцати литров), желательно использовать шланг с обратным клапаном. Эта деталь способна увеличить рабочее давление.

Самые лучшие посты

Рразновидности насосов высокого давления для воды, их особенности и характеристика

Вода считается источником жизни. Но, увы, центральное водоснабжение есть не в каждом частном секторе или дачном поселке. А даже если оно все-таки есть, то не факт, что летом не возникнут проблемы с давлением. Ведь именно в жаркий период потребление воды увеличивается в несколько раз. Наличие водяного насоса поможет решить эту проблему.

Водяной насос — это прибор, который обеспечит вас водой с хорошим напором. Также популярность данного оборудования можно объяснить такими факторами:

Многообразие моделей и видов.
Невысокая цена.
Простота в эксплуатации.

Если использовать водяной насос для полива сада или огорода, то можно сберечь массу личного времени и сил. Тем более, что установить этот насос можно без посторонней помощи. Главное — четко соблюдать инструкцию.

Виды водоподъемных насосов

Классификация бытовых насосов высокого давления зависит от условий и задач эксплуатации, а также от способа, которым создается вакуум. Принцип работы одинаковый у всех водяных насосов. В процессе работы прибор создает вакуум внутри себя, затем жидкость попадает из резервуара в вакуумную камеру и под давлением выталкивается наружу.

Вихревые насосы

Вакуум в вихревом насосе создается вращением плоского диска на котором радиально расположены вихревые лопатки. Еще этот диск называется вихревым колесом. Во время вращения вода попадает в полость корпуса, а наружу вытесняется с помощью вращения лопастей. Основные преимущества таких насосов — способность хорошо всасывать и то, что им не страшны пузырьки воздуха. Однако эти приборы чувствительны к взвешенным частицам. А это создает определенные трудности, если приходится перекачивать грязную воду.

Вибрационный насос

Основной частью вибрационного насоса является электромагнит. Принцип работы тут довольно простой. После того, как на обмотку подается переменное напряжение, магнит притягивает якорь, когда меняется полярность, якорь возвращается обратно. За секунду якорь и связанный с ним поршень меняют свое положение около ста раз. Из-за вибрации происходят колебания, которые выбрасывают излишки воды через клапан в напорный патрубок. Такой насос привлекателен тем, что в нем отсутствуют электродвигатель и вращающиеся элементы.

Центробежный насос

Центробежный насос бывает:

поверхностный;
погружной;
с горизонтально размещенным рабочим валом;
вертикально размещенным рабочим валом.

Лопасти рабочего колеса насоса воздействуют на воду, от чего возникает рабочая сила. Это и создает движение воды и определенный напор.

Самым неприхотливым и дешевым является ручной насос для скважин. Он идеален для мест в которых отсутствует электричество и нет потребности в большом количестве воды. Это устройство приводится в действие одним усилием дачника. В большинстве моделей отсутствует холостой ход. Такие насосы бывают крыльчатыми и поршневыми. Поршневые более распространены. Они подают воду с глубины в 20 метров и за один цикл выкачивает 500−2000 мл воды. Крыльчатые более компактны, но выкачивают они не больше 1500 мл с аналогичной глубины.

Водяные насосы высокого давления применяют тогда, когда при существующем давлении, нет нужного водяного напора.

Дренажные и циркуляционные насосы

Все вышеописанные насосы относятся к водоподъемным. Но только их, зачастую, не хватает. Для отопительной системы понадобится циркуляционный насос, а для канализации — дренажный. Циркуляционные насосы нужны для принудительной циркуляции воды через автономную систему отопления.

Работают они достаточно тихо и потребляют немного электроэнергии.

Дренажными насосами откачивают воду после дождя или паводка, а также используют для очистки канализационных стоков. Для того, чтобы откачивать воду из выгребной ямы используют разные дренажные насосы. При наличии практически чистой воды, можно применить недорогой насос, детали которого изготовлены из пластмассы. При сильно грязной воде придется использовать насосы, которые изготовлены из материалов устойчивых к коррозии.

Дренажные насосы обычно оснащены поплавком, который контролирует определенный уровень воды. Фекальный водяной насос применяется в специфических условиях поэтому он имеет определенные отличия.

материалы, которые используются для производства этих насосов имеют повышенные эксплуатационные и технические характеристики, устойчивы к коррозии и химическим реакциям;
основная часть моделей имеет измельчители — это устройство, которое дробит большие частицы, что сводит к минимуму возникновение проблем при отводе стоковых вод.

Стоимость

Цены на насосы высокого давления зависят от:

производителя;
напора воды;
пропускной способности.

Стоимость колеблется от 60 до 300 долларов. Необходимо помнить, что в разных торговых точках могут быть разные наценки. Так что в разных магазинах цены на один и тот же насос могут отличаться. Еще цена может вырасти из-за наличия механизмов, которые автоматизируют работу. Также отражается на цене уровень электрической защиты.

Конечно же цена зависит от материала из которого произведен корпус. Самые дорогие — это насосы из нержавеющей стали. Чугунные и алюминиевые — немного дешевле.

На стоимость водяных насосов высокого давления также сильно влияет торговая марка. Производители с широко известным именем, зачастую, хорошо поднимают цены. Так как их имя — это гарантия высокого качества.

Фирмы-производители

Самой знаменитой компанией на этом рынке можно по праву считать Grundfos.

Эта датская фирма была основана в 1945 году. В год этот производитель выпускает порядка 16 млн. насосных агрегатов. Во многих странах мира существуют производственные мощности данной компании. Узкая специализация Grundfos дает возможность направить все внимание и силы на качество продукции.

Не сильно уступает в популярности такая фирма, как Cat Pumps. Она знаменита своим высоким качеством и надежностью. Насосы данного производителя можно применять, практически, в любой среде. Cat Pumps — один из лидеров производства водяных насосов. Свою известность компания приобрела благодаря длительному сроку службы насосов. Эта фирма использует трех-плунжерное исполнение, что при низкой пульсации дает максимально высокое давление.

Синхронизированная работа трех поршней — это конструктивная особенность насосов высокого давления Cat Pumps, которая помогает обеспечить постоянный и плавный поток. Это решение дает возможность убрать до 90% основных пульсаций потока.

Водяные насосы Karcher незаменимы в быту. Так же их широко применяют в системах водоснабжения, для очистных сооружений, моечных установках, в разных промышленных отраслях.

Малогабаритные, не производящие много шума агрегаты, с высоким уровнем универсальности и надежности занимают особое место на рынке России. Они популярны в большинстве направлений. Например:

производственная деятельность;
собственный загородный дом;
автомойки;
фермерство;
сельское хозяйство;
промышленность.

преимущества насосов данной марки:

компактность;
маленький вес;
небольшие эксплуатационные затраты;
экономичность;
мощность.

Еще одна компания хорошо зарекомендовавшая себя на данном рынке — это фирма Wilo. Данная компания существует уже около ста лет, но в таком формате она стала работать с 2002 года.

Это обусловлено слиянием двух компаний. Этот производитель из Германии славится товаром высокого качества. Фирма Wilo имеет заводы по всему миру, недавно даже открыли производство в Южной Корее.

Благодаря использованию новых технологий и планомерной работе на перспективу этот бренд все лучше и лучше осваивает рынок насосного оборудования.

Китайские товары не вызывают доверия у потребителя. Но, тем не менее, существует китайская фирма Sprut, которая производит качественную продукцию. Данная фирма много лет изготавливает высококачественные водяные насосы высокого давления. Их применяют в офисах, квартирах и частных домах.

Низкая цена совершенно не показатель уровня товара. Эти насосы довольно-таки популярны.

Как выбрать насос высокого давления?

Чтоб правильно выбрать насос необходимо знать нужные производительность и напор. Расчет этих показателей стоит доверить специалистам. Основная часть фирм, работающих в этой отрасли, берет подобные расчеты на себя, при этом не требуя за услугу отдельную плату.

Купить водяной насос высокого давления совсем не трудно. Этой продукции полно в различных магазинах бытовой техники, на рынках стройматериалов и в интернет-магазинах. Но все же, такую покупку лучше совершать в фирменном салоне. Там и выбор шире, и консультацию от специалиста можно получить, и гарантийное обслуживание имеется, а оно сейчас очень актуально. Особенно для тех, кто собирается приобрести дорогую модель.

Оцените статью: Поделитесь с друзьями!

маленький водяной погружной вариант, мини-конструкция для перекачки, модели высокого давления

Снабжение водными ресурсами дома и дачного участка всегда актуально. Но водоснабжение невозможно без применения насоса ввиду того, что часто условия не обеспечивают стационарное водообеспечение.

Для бытовых нужд, мытья машин, поливки огорода и газонов чаще всего применяют 12-вольтное компактное насосное оборудование. Его использование сосредоточено в локациях минимальной потребности в воде.

Данная малогабаритная конструкция завоевала любовь потребителей из-за своей доступной цены, комфортности в процессе работы и высокого качества обслуживания.

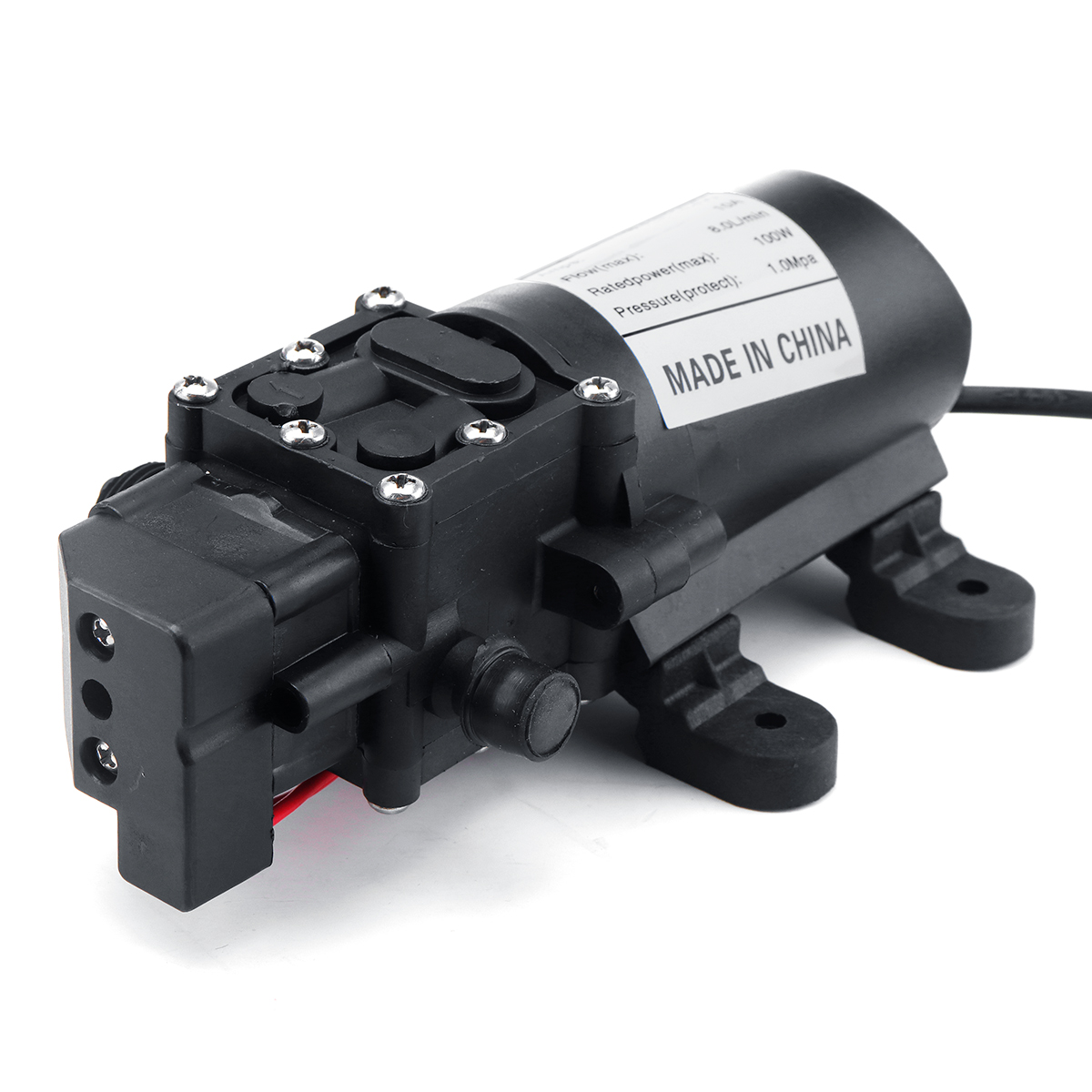

Работает 12-вольтовый насос как от электросети, так и на аккумуляторах.

Особенности и назначение

Низковольтные насосы получили огромный спрос благодаря их широким возможностям. На сегодняшний день на рынке представлено огромное количество водяных моделей 12-вольтных насосов.

Их подразделяют на несколько видов:

вакуумные;
циркуляционные;
насосы-помпы;
мембранные.

Это основные виды, существуют и другие.

Вакуумные

На самом деле – уже устаревшее название, а вакуум используется во всех видах подобных устройств.

Циркуляционные

Современный циркуляционный насос схож по принципу работы с дренажными механизмами, он может работать с трубопроводами небольшого диаметра. Корпус изготовляется из чугунных, бронзовых или алюминиевых сплавов, что значительно снижает образование коррозии.

Принцип работы этого вида насоса обусловлен тем, что в самом начале формируется сфера с низким давлением при отверстии входного патрубка благодаря вращению крыльчатки. Таким образом, втягивается некоторая доля теплоносителя, усугубляя избыточное давление в выходном патрубке. Благодаря такому компрессионному процессу происходит вращение жидкости по замкнутой системе отопления либо горячего водоснабжения.

Существуют два вида циркуляционных агрегатов: с мокрым ротором и сухим.

В конструкциях с мокрым ротор расположен в жидкости, контакты спрятаны в специальное отделение из нержавейки. Преимуществами такого типа насоса являются небольшие габариты, длительное время бесперебойной эксплуатации, низкие шумы при работе и простота настроек. Минус – маленький КПД, в некоторых случая не достигающий 50%.

Агрегаты с сухим ротором, где последний четко отделен металлическими и керамическими уплотнительными кольцами по задумке инженеров, имеют более высокий КПД. Однако также не лишены недостатков. Например, из-за применения колец, чувствительных к любым видам загрязнений, используемая жидкость должна быть идеально чистой, иначе можно нарушить герметичность сопряжения колец.

Насосы с сухим ротором бывают вертикальные, горизонтальные и блочные.

Насос-помпа

Используются для откачки воды из подвального помещения после зимы, насос-помпа помогает сбалансировать давление воды в трубопроводе, а также применяется в сельскохозяйственных целях. Для работы на даче ручные помпы являются незаменимой вещью. Данный вид подразделяется на несколько групп: поверхностные, погружные и ручные.

Первый вид является простым устройством, не погружается в воду, забор жидкости происходит посредством шланга.
Поверхностные модели применяются для откачки воды из ёмкостей, полива огорода, для повышения давления в замкнутых системах водоснабжения.
Погружные насосы полностью погружаются в воду, отсюда и название данной группы. Корпус изготавливается из специального материала, что предотвращает образования коррозии.

Имеется несколько типов погружных моделей: скважинные, колодезные, применяемые для перекачки воды из колодца, и дренажные.

Скважинные погружные насосы используются для добычи питьевой воды и создания автономных водопроводных систем. Насосы для скважин также называют глубинными.
Дренажные погружные насосы используются для перекачки грязных вод из канав и траншей, в системах канализации яхт и катеров, а также в тех местах, где нет возможности использовать напряжение 220В. Время безостановочной работы 15-25 минут.
Колодезные насосы помогают делать использование воды более качественным.

Как покупные, так и самодельные, насосы-помпы способны проработать не один десяток лет при нужных показателях давления.

Если же условия непригодны для установки агрегата, так как содержат глину и мусор, то применяются специальные накладки, которые защищают оборудование от проникновения инородных частиц.

Мембранные

Мембранные электрические насосы, как и ручные, используются для забора питьевой воды из колодца, перекачки жидкости из одной емкости в другую, очищения природных водоёмов и бассейнов, а также для мытья техники.

Работает данный вид насосов за счёт изменения общего объема рабочей среды.

Основным элементов таких электронасосов являются мембраны, которые осуществляют втягивание воды из емкости и ее выталкивание через входные патрубки.

Преимущества

Главными преимуществами насосов 12В являются:

возможность использования в условиях, не имеющих электросети;
отсутствуют шумы и вибрации при работе;
возможность применения рядом с опасными точками высокого напряжения;
12 вольт вполне хватит для того, чтобы протопить жилой дом в 80 м²;
оборудован встроенной защитой от закипания воды.

Полезные советы при работе

В процессе работы всегда соблюдайте четкую инструкцию. Этот и другие полезные советы дают профессионалы и мастера своего дела.

Обычные погружные мини-агрегаты имеют сравнительно низкие показатели производительности. Чтобы обеспечить водой весь участок при поливке, потребуются особенные мощные насосы, а для откачки аквариума, например, такие маломощные модели будут в самый раз.
Ручные модели целесообразно использовать в дороге.
Перед покупкой и выбором перекачивающего жидкость насоса определите необходимую мощность, цель использования, источники воды, в которых будет работать насос, источник электроэнергии.
Помимо прямого назначения, такие механизмы можно использовать для создания искусственного водоёма, фонтанов.

Насос своими руками

Самодельный насос – оптимальное решение, если вы решили сэкономить средства. В этом случае вы не платите ни за доставку, не за транспортировку, а также не переплачиваете торговым компаниям.

Если у вас есть материалы и нужные знания в голове, то смастерите без проблем насосную конструкцию своими руками.

Для изготовления простого электрического водяного насоса потребуется моторчик, например, от игрушки, и источник питания, например, от телефона.

В бутылочной крышке проделывается маленькое отверстие под зубчатое колесо. Сбоку крышки проделывается ещё одно отверстие, в которое будет входить вторая крышка с носиком.

Крыльчатка для насоса делается из обычного пластика. Её длина должна быть чуть больше длины второй крышечки. На одной из её сторон проделывается отверстие, с помощью которого крыльчатка надевается на колесо двигателя. В будущем она будет вращаться вместе с двигателем и создавать движение воды.

Если сравнить со схемой покупного агрегата, то разница будет только в том, что двигатель будет большой мощности, а крыльчатка будет изготовлена не из пластика.

Такой насос, конечно же, подойдёт для наполнения небольших ёмкостей ввиду его маленькой мощности.

О том, как использовать насос для воды, смотрите в следующем видео

Автомойка высокого давления своими руками

Автомойка высокого давления своими руками — наша тема сегодня. Если для автомобиля более привычна автомойка высокого давления, ее можно сделать самостоятельно. Главный плюс автомоек высокого давления заключается в создании направленной струи жидкости, которой эффективно производится смывание грязи с поверхности, смотрите здесь подробнее, как осуществляется мойка автомобиля.

Струя высокого давления появляется благодаря высокопроизводительному насосу, и формируется специальным наконечником.

Только всегда нужно помнить об экологичности при мытье автомобиля! Инженерно-строительный комплекс проводит утилизацию осадков автомоек, вывозит и утилизирует иловые осадки, которые так вредны для окружающей среды. А мытье машины своими руками — портит природу!

Автомойка высокого давления своими руками

Этот тип автомойки можно купить, но лучше собрать ее самостоятельно.

Для этого вначале следует купить детали для сборки этого устройства. Самая важная и дорогая деталь автомойки это насос. Он должен быть высокопроизводительным. Помимо этого, этим насосом должно развиваться давление до 200 бар.

Выбирая эту часть системы, важно уделить внимание тому, какие материалы применялись для их производства. Оптимальный вариант если рабочая часть насоса, включает поршни, изготовленные из прочного металла или керамики и латунные ГБЦ. Вкладышами КШМ должна обеспечиваться большая площадь опоры.

Чтобы сэкономить средства автомойки собирают из компрессора, что является более быстрым вариантом, однако компрессором в этой ситуации выполняется работа водяного насоса.

Другая важная деталь это электродвигатель. На домашней автомойке должен быть установлен электродвигатель имеющий мощность 220 Ватт, или однофазный. Это самый безопасный тип подключения, благодаря которому экономятся значительные средства.

В некоторых автомойках устанавливаются конденсаторы и одноступенчатые редукторы. Этими элементами облегчается применение устройства, увеличивается продолжительность его службы, хотя они не обязательны.

Автомойка высокого давления своими руками — нам потребуется муфта. Данным элементом осуществляется соединение между собой насоса и электродвигателя. Лучший вариант для мойки высокого давления это «мягкая» муфта, которой компенсируется несовпадение по оси валов по оси. Этот тип муфты является предохранителем, при заклинивании редуктора или насоса.

Немаловажный элемент конструкции это емкость для воды. Чтобы насос работал равномерно и бесперебойно, он нуждается в определенном объеме воды. Как емкостью, для этого пользуются баком, подключенным к водопроводу.

На выходе бака устанавливается специальная мелкая сетка, использующаяся как фильтр. Это нужно для защиты насоса от грязи и сохранении его работы. Эффект от мойки может быть значительно улучшен, при добавлении в бак моющего средства.

Необходимый элемент это регулятор показывающий производительность насоса. Во многих случаях регулятор продается с клапаном авторазгрузки. Данным устройством, по необходимости перенаправляется вода обратно в емкость, чтобы избежать перегрузки насоса.

При самостоятельном создании автомойки пользуются рамой, в качестве основания для деталей. Помимо этого нужно купить рукава высокого давления, а также пистолет с форсункой. Когда элементы установлены на раму и подключены, сборку автомойки можно считать завершенной и можно начинать пользоваться этим устройством.

Автомойка высокого давления своими руками собрана!

Автомойка высокого давления своими руками видео

Понравилась статья? Поделись с друзьями в соц.сетях!

Самодельный водяной насос — Instructables

Это небольшой водяной насос. Он работает от трех вольт постоянного тока и имеет множество применений. Я сделал это для использования в кулере с водой, чтобы охладить ТЕС. Он работает нормально, и за те три месяца, что он у меня был, не было никаких проблем.
Как это работает?
Чтобы понять этот насос, вы должны понять принцип Бернулли, который гласит: по мере увеличения скорости жидкости давление уменьшается. Но при чем тут водяные насосы? Ну для тех, кто не знал, воздух — это жидкость вместе с водой, а внутри насоса есть крыльчатка.Эта крыльчатка начинает быстро перемещать воздух, вызывая падение давления. Низкое давление внутри приводит к тому, что вода поднимается вверх по нижней трубе и выбрасывается в сторону. Просто.
Как вы это сделали?
Я понял эту идею, когда посмотрел на крышку от бутылки, и она была настолько простой, что просто должна была работать.
Сначала я взял бутылку и отрезал горлышко.
Затем я нашел маленькую точку в самом центре крышки и просверлил ее, чтобы она плотно прилегала к выступу двигателя возле шпинделя.
Затем я приклеил мотор к крышке, чтобы он совпал с отверстием.
Затем я взял кусок тонкого алюминиевого листа высотой 1/4 дюйма длиной около 5 дюймов.
Я разрезал его на сегменты 4 1/2 дюйма и согнул их пополам, чтобы получился угол 90 градусов.
Я склеил четыре куска металла горячим способом, чтобы получился плюс.
Затем я приклеил его к шпинделю двигателя, убедившись, что он отцентрован.
Затем запустите двигатель и убедитесь, что он хорошо сбалансирован, если не переставьте его, пока он не будет сбалансирован.
Затем отрежьте две медные трубки длиной 1 дюйм
. Затем просверлите отверстие в крышке бутылки размером с тюбик и приклейте его горячим клеем. УБЕДИТЕСЬ, ЧТО РАБОЧЕЕ КОЛЕСО ЕЩЕ СВОБОДНО ВРАЩАЕТСЯ И НЕ УДАР В ТРУБКУ ЭТО ОЧЕНЬ ВАЖНО Затем вырежьте небольшой кусок оргстекла и просверлите еще одно отверстие в , это размер трубки. Приклейте это к нижней части горячим клеем, и готово!
ВНИМАНИЕ: ИЗ-ЗА ХАРАКТЕРА ДАННОГО НАСОСА В ЛИНИИ ВСЕГДА ДОЛЖНА БЫТЬ ВОДА ДЛЯ РАБОТЫ.ПРИСОЕДИНЕНИЕ НАСОСА К RESIVWAR ПОМОГЛО УСТРАНИТЬ ЭТУ ПРОБЛЕМУ.

02.10.2009 РЕДАКТИРОВАТЬ: XDleader555 сделал инструктируемый! (что мне было лениво делать) иди сюда!

4/6/2010 РЕДАКТИРОВАТЬ: Несколько дней назад я начал копаться в своем ящике для мусора для этого насоса. Я нашел его … сломанным: \ Шпиндель двигателя заржавел и замерз на месте … черт. В настоящее время я ищу другой двигатель, поэтому, если кто-то действительно планирует это сделать, попробуйте поискать двигатель с алюминиевым шпинделем. Или, может быть, просто купите насос, но это Instructables, а не gououtandbuyables! 🙂

Основные причины утечки воды из мойки высокого давления

Хотя вы, возможно, захотите использовать мыльную воду и губку, чтобы придать новому автомобилю нежную, нежную чистку, которую он заслуживает, вам понадобится реальная сила, чтобы правильно очистить подъездную дорожку, террасу или обшивку дома.Вот где действительно зарабатывает электрическая или газовая мойка высокого давления. Но что делать, если из мойки высокого давления течет вода? Чтобы ответить на этот вопрос, вам следует немного знать о том, как работает мойка высокого давления, когда вы можете ожидать слива воды, а когда нет.

Как работает мойка высокого давления

В отличие от воздуха, воду нельзя сжимать. Когда к нему прилагается давление, вода будет выталкиваться во всех направлениях одинаково. Мойки высокого давления используют этот принцип для создания потока воды под высоким давлением, которым может управлять оператор.

Мойка высокого давления состоит из двух основных компонентов: источника питания и водяного насоса. Для электрических мойок высокого давления источником энергии является электродвигатель, тогда как источником энергии на большинстве газовых моечных машин будет 4-тактный двигатель. Насос может быть осевым или тройным. Хотя эти два насоса выглядят по-разному, в обоих используются три плунжера или поршня, которые работают аналогично поршню в двигателе. По мере того, как каждый плунжер или поршень движется вверх, он забирает воду из подсоединенного садового шланга через входной обратный клапан.По мере того, как плунжер или поршень движется вниз, вода проталкивается через выходной обратный клапан. Затем вода течет через разгрузочное устройство и выпускную трубу на насосе и, наконец, через шланг к распылителю.

Когда спусковой крючок пистолета-распылителя нажат, вода под давлением будет выходить через сам узел спусковой ручки или через отдельную распылительную трубку и форсунку. При отпускании спускового крючка струя воды под высоким давлением должна прекратиться. Разгрузочное устройство затем обнаружит повышение давления, и подпружиненный клапан откроет канал в насосе, чтобы вода могла циркулировать обратно во впускную трубу.Эта функция позволяет двигателю работать, когда мойка высокого давления не используется.

Почему мойка для мытья под давлением выпускает горячую воду, когда она не используется?

Со временем вода, циркулирующая внутри насоса, нагревается. Если оператор оставит мойку высокого давления работающей в течение длительного периода времени, не нажимая спусковой крючок, откроется термоперепускной клапан и сбросит нагретую воду, чтобы более холодная вода могла попасть в насос. Это ожидаемая функция мойки высокого давления и не указывает на неисправность.

Общие детали мойки высокого давления для устранения протечек воды

Если вода из мойки высокого давления постоянно протекает снизу, из шланга высокого давления или рукоятки спускового крючка, возможно, потребуется заменить следующие детали:

Термовыводящий клапан — Хотя предполагается, что термопредохранительный клапан будет периодически выпускать воду, если он постоянно выделяет воду, то клапан, вероятно, неисправен и его необходимо заменить.
Насос — Если сжатый воздух не будет удален из насоса перед работой, это может привести к повреждению обратного клапана, плунжеров и разгрузочного устройства, что может вызвать неисправность насоса и утечку воды.
Обратный клапан, плунжеры, уплотнительные кольца — Хотя некоторые насосы продаются в сборе, другие насосы позволяют заменять обратный клапан, плунжеры и уплотнительные кольца отдельно для ремонта насоса.
Шланг высокого давления — Обязательно используйте только специальный шланг высокого давления для подсоединения впускной трубы к распылителю. Номинальное давление шланга должно быть выше, чем у насоса, которое обычно может составлять от 1300 фунтов на квадратный дюйм до 1700 фунтов на квадратный дюйм для электрических моделей и от 2000 до 3200 фунтов на квадратный дюйм для моделей с газовым двигателем.Шланг с номинальным давлением ниже, чем у насоса, может выйти из строя и протечь.
Уплотнительное кольцо рукоятки спускового крючка / шланга — Если вода протекает рядом с рукояткой спускового крючка или шлангом высокого давления, вам может потребоваться заменить уплотнительное кольцо, которое находится между распылительной трубкой и рукояткой спускового крючка, или те, которые находятся на любом из них. конец шланга.

Найдите подходящие детали для мойки высокого давления в ремонтной клинике

Repair Clinic предлагает запчасти, которые подходят ко всем мойкам высокого давления, включая Briggs and Stratton, Generac, Craftsman, Honda, Kärcher, Kohler, Troy-bilt и другие.Чтобы увидеть полный список совместимых деталей, введите полный номер модели своей мойки высокого давления или двигателя мойки высокого давления в строке поиска в ремонтной клинике. Вы можете использовать фильтр по категории и названию детали, чтобы сузить этот список до нужной детали, например, термораспускного клапана, насоса или комплекта уплотнительных колец.

Как сделать свою собственную систему аэропоники высокого давления

Сбор информации о HPA очень важен перед построением собственной системы. Мы можем многому научиться на ошибках других людей и просто избежать страданий. Зачем проходить школу тяжелых ударов, если это уже сделал кто-то другой? Проблема в том, что мы знаем, какая информация является хорошим советом, а другая — плохим. Итак, давайте поговорим о некоторых моих исследованиях.

Прежде всего давайте прямо скажем, что настоящая аэропоника — это высокое давление. Это сложнее, но особенно полезно, когда дело касается роста растений.

Возникновение HPA восходит к 1970 году. Однако в 1990-х годах НАСА произвело революцию, заявив, что это самый эффективный способ выращивания растений в космосе.Многие исследования доказали преимущества выращивания растений в аэропонной системе как на Земле, так и в космосе.

Вот некоторые из преимуществ — ЗА:

Использует на 98% меньше воды, чем традиционные методы выращивания
Используемые питательные вещества составляют 1/3 количества, необходимого для гидропоники и методов выращивания почвы
Мы можем посадить больше растений на меньшем расстоянии
Нет затрат на почву
Некоторые культуры могут давать до четырех урожаев в год, а не только двух.

Несмотря на то, что аэропоника звучит великолепно, есть несколько недостатков — МИНУСЫ:

Можно приобрести больше единиц или деталей по сравнению с другими методами выращивания
Используется дорогой насос высокого давления
HPA требует тщательного наблюдения и, возможно, частого обслуживания, в основном забитая распылительная головка из-за скопления солей.
Для поддержания работы системы требуется электричество
Относительные короткие отказы системы могут привести к потере всего вашего урожая за считанные минуты, а не часы.

Теперь поговорим об особенностях построения системы HPA (аэропоника высокого давления).

Есть в основном два типа аэропоники

Тот, который НАСА произвело HPA ( Aeroponics высокого давления) и LPA ( Low Pressure Aeroponics ) более дешевую систему. Системы LPA чаще всего используются и строятся домашними мастерами.

В системах

LPA используется стандартная пара насоса с магнитным приводом, соединенная с ПВХ или трубкой, а также несколько миниатюрных спринклерных головок.Распыляемая вода из спринклерной головки LPA имеет большие капли, которые окружают корни растений. LPA обычно работают в системе 24 часа 7 дней в неделю, постоянно увлажняя корни. Они работают хорошо, дешевы и просты в сборке. Однако они не так эффективны, как системы HPA.

Системы

HPA должны работать при высоком давлении, обычно выше 80 фунтов на квадратный дюйм, в идеале — 100 фунтов на квадратный дюйм. Высокое давление используется для распыления воды через небольшое отверстие для создания водяных капель диаметром 50 микрон или меньше.Один микрон равен одной миллионной метра. Средний диаметр человеческого волоса составляет 80 мкм. Итак, мы говорим о действительно крошечной капле воды. HPA также должен работать с очень точным временным циклом. HPA может работать от 1 до 5 секунд, а затем от 3 до 5 минут. Для управления временным интервалом и создания тумана нужного размера требуются специальные компоненты.

Размер капли

Исследование НАСА показало, что растения более склонны поглощать питательную воду в виде капель от 5 до 50 микрон более эффективно, чем любые другие размеры.Размер капли воды имеет решающее значение для поддержания аэропонного роста. Слишком большая капля воды означает, что к корневой системе доступно меньше кислорода. Слишком мелкие капли воды, такие как те, что генерируются ультразвуковым мистером, вызывают чрезмерное количество корневых волосков без развития боковой корневой системы для устойчивого роста в аэропонной системе.

Итак, HPA требуют высокого давления для правильной работы для получения оптимального размера капель 50 микрон из мистеров. Кроме того, HPA нуждаются в точных таймерах, которые регулируются до секунд.

Компоненты нашей системы:

Как упоминалось ранее, НАСА показало, что растения более склонны поглощать воду размером от 5 до 50 микрон. Следовательно, это понимание того, что HPA (аэропоника высокого давления) более эффективна, чем наиболее распространенная система аэропоники низкого давления.

Опять же, для достижения оптимальных условий для развития растений требуются некоторые основные компоненты и инструменты.
Основные компоненты нашего HPA следующие:

Водяной насос высокого давления
Накопительный бак предварительного давления
Электрический соленоид, подключенный к регулируемому реле таймера
Реле давления
Форсунки Mister

Водяной насос высокого давления

Аэропонике высокого давления требуется НАСОС, который может производить достаточно воды для повышения давления воды для получения идеального размера капель от 20 до 50 микрон.Эти насосы обычно представляют собой диафрагменные насосы или бустерные насосы обратного осмоса. Насос должен обеспечивать стабильное 80 P.S.I. при требуемом потоке питательных веществ. Так что ищите насос, который может генерировать 100 фунтов на квадратный дюйм или более. Некоторые используют бустерный насос Aquatec 8800 RO. Он может производить максимум 150 фунтов на квадратный дюйм, поэтому дает вам немного места для игр. Это относительно дешево по сравнению с другими расходами на насос и работает тише. Подкачивающий насос Aquatec 6800 RO также является хорошим вариантом, поскольку он может создавать давление 100 фунтов на кв. Однако убедитесь, что вы приобрели его с правильным регулятором, и он настроен на 80–100 фунтов на квадратный дюйм.Потом это сложно будет изменить.
Этот насос будет работать с большинством умеренных систем с аккумулятором. Для более крупных систем HPA или если вы планируете расширить свою систему в будущем, купите насосы Shur-flow. Они используются в средствах для чистки ковров и в автоматах с газировкой и являются надежным брендом.

Накопительный бак с предварительным давлением

Эти резервуары используются во многих домах для воды из колодцев и в туристических трейлерах (RV), чтобы поддерживать давление воды в трубах. Они. предотвратите перегрузку насоса каждый раз, когда требуется вода из крана.
Эти аккумуляторные баки имеют резиновую камеру, которая может расширяться и сжиматься под действием воды и давления. Этот пузырь создает два пространства в резервуаре; один из жидкости и один из сжатого воздуха.

Немного физики. Сжимать воду нельзя, но можно сжимать воздух. Если гидроаккумуляторы были заполнены до самого верха, вы обнаружите, что у вас не будет давления воды для откачивания воды. Таким образом, чтобы эти резервуары работали, в резервуаре всегда должно быть какое-то пространство, чтобы удерживать только воздух для создания давления.

После того, как насос заполнит его водой, гидроаккумулятор сможет выпускать воду с предварительным давлением, используя давление воздуха в качестве движущей силы для вывода воды при включении крана.

Итак, вы можете подумать, зачем нам резервуар, если у нас есть насос, который может создавать давление воды для системы HPA? Зачем тратить время и деньги на аккумуляторный бак?

Ну, посмотрим почему?

Насос — безусловно, самая дорогая часть HPA, поэтому продление срока службы насоса сокращает долгосрочные расходы. Итак, первое преимущество бака — это слишком низкое утомление и снижение нагрузки на насос, меньшее использование, больший срок службы насоса, это так просто.
Но, что более важно, аккумуляторный бак служит другой цели, создавая мгновенное и постоянное давление при открытии соленоида, чтобы распылительные головки могли работать в течение коротких интервалов с точным давлением, им необходимо производить капли от 30 до 50 микрон. Если бы насос был напрямую подключен к вашим господам вместо того, чтобы проходить через аккумуляторный бак, был бы короткий период времени, когда давление было бы ниже 100 фунтов на квадратный дюйм, и это медленное стартовое давление привело бы к образованию капель размером больше, чем наш диапазон 50 микрон. .

Примером некоторых аккумуляторных баков являются баки Well-x-trol. Они специально разработаны для того, чтобы делать то, что мы хотим от HPA. Некоторые из них имеют размер около 2 галлонов, однако вы можете использовать и другие размеры. Меньшие по размеру экономят место, а резервуары большего размера позволяют сократить рабочий цикл насоса.
Что следует рассмотреть при выборе размера резервуара
Помните, что чем больше резервуар, тем более «застойным» может стать раствор, если вы увеличите его размер до требований системы, потому что один и тот же раствор будет оставаться в резервуаре в течение длительного времени. времени.

Резервуары большего размера требуют большего количества раствора. Поэтому, если вам нужно заменить питательные вещества до того, как резервуар опустеет, они пойдут в отходы, если их нельзя будет переработать. Как только вы добавите воду в питательные вещества, она станет летучей и начнет разрушаться. Поэтому проконсультируйтесь с поставщиком и спросите, каков срок службы смешанного раствора.

Баки меньшего размера вмещают меньше при заданном давлении и имеют тенденцию быстро опускаться, если ваша система требует больших усилий. Это заставит помпу работать чаще.

*** ВНИМАНИЕ: Всегда устанавливайте клапан сброса давления на аккумуляторный бак. Если насос или реле давления неисправны и не отключаются должным образом, резервуар может превратиться в бомбу и взорваться. Клапан сброса давления предотвращает повышение давления сверх определенной точки. Это очень важная функция безопасности!

Электрический соленоид

Электрический СОЛЕНОИД — это просто элемент в HPA, который запускает и останавливает подачу воды в систему при включении и выключении таймера.Это запорный клапан с электронным управлением. Вы подключаете соленоид к цепи реле таймера. Таймер будет контролировать, когда соленоид открывается и закрывается, а также когда растения получают свои питательные вещества.
Эта система мало чем отличается от автоматической системы полива газонов. Итак, если вы разбираетесь в своей газонной системе, вы знаете, что это такое.

Таймеры для работы соленоида лучше всего работают с точностью до 1 секунды, когда время «включено», а время «выключено» — в диапазоне минут. Один из используемых таймеров — это таймер повторного цикла ART DNe, но есть и многие другие бренды, которые можно использовать. Я планирую построить свой таймер на основе Aurdiono.

РЕЛЕ ДАВЛЕНИЯ.

Этот компонент контролирует давление во всей системе. Он либо приобретается отдельно, либо встраивается в насос как единое целое. Aquatec 8800 не имеет реле давления, поэтому приобретайте его отдельно.

Реле давления сообщает насосу, при каком давлении включать и при каком давлении выключать. Это так просто. Что именно определяет давление воды в линии, и когда давление низкое, он включает электричество к насосу, поскольку насос работает, давление растет.Когда давление достигает заданного значения, реле давления отключает электричество. Насос перестает работать.
Если вы хотите, чтобы в вашем гидроаккумуляторе было максимальное давление 100 фунтов на квадратный дюйм, но не ниже, чем, скажем, 80 фунтов на квадратный дюйм, тогда вы устанавливаете переключатель давления для активации насоса при 80 фунтах на квадратный дюйм и выключаете при 100 фунтах на квадратный дюйм. Опять же, довольно просто.

Компания Aquatec производит реле давления, специально предназначенные для ее насосов обратного осмоса, и они могут поставляться с предустановкой на отсечку 80 фунтов на квадратный дюйм, что вы и хотите использовать.

Мистер Спрей

Распыление достигается путем прокачки воды через форсунки под высоким давлением. Форсунки бывают разных форм распыления и отверстий. Форсунки и отверстия большего размера уменьшают вероятность засорения, но для работы требуется давление и высокий расход. Это плохо, если мы пытаемся сэкономить на питательных веществах и эксплуатационных расходах.

Выбор форсунок, которые производят капли необходимого размера, обеспечит адекватное покрытие при заданной скорости и давлении.Для большинства применений HPA выбирайте форму сопла с полным конусом.

Размер капель в конкретном аэрозоле может варьироваться от субмикронов до тысяч микрон. Эти капли подразделяются на разные классификации. Для HPA классификация — это тонкое распыление мелкодисперсного тумана от 10 до 100 мкм.

Фиксированные форсунки имеют определенные диапазоны скорости или давления. Благодаря этому форсунки с более высоким давлением имеют высокие скорости. Здесь нужна осторожность. Такие скорости способны срезать тонкие корневые волоски в системе HPA.Так что держитесь подальше от этих типов насадок.

Используйте мелкоячеистый фильтр перед запотеванием форсунок, чтобы предотвратить засорение.
Гидрораспыляйте воду и питательные растворы до уровня капель 5-50 микрон Распылитель. Струйные форсунки с отверстием 0,025 дюйма, работающие под давлением от 80 до 100 фунтов на квадратный дюйм, должны подавать капли размером 5-50 микрон со скоростью 0,08 жидкой жидкости. унция. в секунду.

Гидрораспыляйте воду и питательные растворы до капель размером 5-25 микрон. Распылительная форсунка
с диафрагмой 0,016 дюйма, работающая под давлением от 80 до 100 фунтов на кв. Дюйм, должна выдавать капли размером 5-25 микрон со скоростью 0.04 эт. унция. в секунду.

Готов поспорить, есть что уловить

Поначалу эта система может показаться вам ошеломляющей. Я не могу сказать вам, сколько часов мне потребовалось, чтобы найти достаточно ресурсов для проверки элементов, необходимых для создания HPA, но за последние несколько месяцев это заняло много времени. Имейте в виду, что, как только вы поймете вышеупомянутые компоненты, остальное — это просто соединение трубок с деталями.

Однако, поскольку я люблю компьютеры и электронику, система, которую я создаю, будет намного сложнее, чем то, что нужно или требовалось.Моя система будет работать не только как HPA, но и с самоконтролем. Это означает, что моя система будет знать температуру, влажность, свет и интервалы распыления. Вся эта информация будет автоматически регистрироваться и сохраняться и использоваться для настройки системы.

Как работает мойка высокого давления?

Криса Вудфорда. Последнее обновление: 9 мая 2020 г.

Вы пробовали воду. Вы пробовали мыло. Вы пробовали чистить и чистка. Вы пробовали противные химические вещества, которые не действуют так, как они говорят. Так что же делать, если ничего не получается? Раскатайте давление шайба ! Многие люди сейчас регулярно используют эти сверхмощные шланги (также известные как «мойки высокого давления») для струйной очистки. чистить вещи струями воды под давлением примерно в 100–200 раз выше давление воздуха вокруг нас (это 1500–3000 фунтов на квадратный дюйм или фунт / кв. дюйм). Они великолепны на патио, подъездах, на садовой мебели, грили для барбекю и всякая прочая наружная грязь. Возьмем посмотрим, как они работают!

Фото: слева: кирпичи, промытые под давлением.Обратите внимание на очень тонкий металл труба, которая направляет струю высокого давления вниз. Фото старшего летчика Сиары Вимбс любезно предоставлено ВВС США.

Фото: Маленькая мойка высокого давления Kärcher для домашнего использования. Этот управляет давлением около 1400 фунтов на квадратный дюйм, что типично для стиральной машины с электрическим приводом, и использует около 1,4 галлона воды в минуту.

Почему струи под давлением делают вещи чище

Есть веская научная причина, почему вода делает вещи такими чистыми: его молекулы имеют небольшой электрический полярность (один конец заряжен положительно, а другой отрицательно), поэтому они стремятся придерживаться самих себя.Моющие средства (мыльные химические вещества) помогают воде выполнять свою работу еще лучше, разрушая жидкость и жир и облегчить смывание воды. Но некоторые виды Притертая земля просто не сдвинется с места, как бы вы ни старались. Вот тогда действительно пригодится мойка высокого давления. Он использует узкая струя горячей или холодной воды под высоким давлением для удаления грязи. Поскольку вода движется быстро, она ударяется о грязную поверхность высокая кинетическая энергия, сбивая грязь и пыль прочь, как постоянный дождь крошечных ударов молотка.Но это всего лишь вода, поэтому она не повредит самые твердые поверхности. Сказав это, неплохо было бы протестировать мойку высокого давления на незаметном месте перед началом работы по убедитесь, что он не повредит очищаемую поверхность. Всегда читайте инструкции перед использованием мойки высокого давления!

Части воды под давлением

Мойка высокого давления менее сложна, чем кажется. Это на самом деле просто водяной насос, работающий от электрического мотор. Стиральная машина забирает обычную воду из крана (для вас, ребята, это кран. Великобритания), насос разгоняет воду до высокого давления, а затем впрыскивает его из шланга на скорости через спусковой крючок.Вы можете поместиться различные другие насадки на конец шланга для очистки разные вещи.

Это основные детали, которые вы найдете внутри давления шайба:

Впускное отверстие для воды : Шланг, соединяющий мойку высокого давления с главный водоснабжение. На входе обычно есть фильтр, предотвращающий попадание грязи и мусор попадает в моечную машину и засоряет работы. Маленькие кусочки зернистость — последнее, что вам нужно в стиральной машине, тем более что они могли вылететь с другого конца на большой скорости!
Электродвигатель или газовый двигатель : Самый маленький, давление шайбы (например, очень популярные марки Kärcher) отключаются от бытового электроснабжения, но большие модели Работает на компактных бензиновых двигателях. Двигатели аналогичны тем, что вы найдете в газонокосилках. (обычно номинальная мощность составляет около 3–4 кВт или 3,5–5,5 л.с.). Модели с газовым двигателем отлично подходят, если вы работаете на улице в местах с затрудненным электроснабжением. найти (или там, где длинный тянущийся кабель был бы опасен или неудобно). Мотор или двигатель предназначен для подачи воды насос.
Фото: Хотя бытовые мойки высокого давления обычно работают от электричества, более крупные часто приводятся в движение небольшими бензиновыми двигателями и производят значительно более мощные водяные форсунки.Вот двигатель внутри типичной газовой моечной машины, используемой Корпусом морской пехоты США, заправляемой для очистки вертолетов. Это сделано Дженни и оценено при давлении 3400 фунтов на квадратный дюйм (примерно в 230 раз больше нормального атмосферного давления), что примерно в три раза больше, чем средний дом Kärcher. Это едва ли не самая мощная стиральная машина, которую вы встретите! Фото LCpl. Джесси Д. Леже предоставлен Корпусом морской пехоты США.
Водяной насос : это сердце мойки высокого давления.Это немного как ручной насос грунтовых вод — только он работает на высокой скорость электродвигателем (или газовым двигателем), а не рукой. Когда двигатель тянет насос в одну сторону, он всасывает воду из кран; когда он толкает насос в другую сторону, вода выливается наружу в струе высокого давления. Насосы предназначены для обработки потока воды около 1–2 галлона (4–8 литров) в минуту.
Шланг высокого давления : Это трубка, выходящая из стиральную машину к любому приспособлению для очистки, которое вы решили использовать.Обычный кусок трубки не сможет выдержать высокое давление вода, протекающая через него. Шланг высокого давления армирован проволокой сетка и состоит из двух или более слоев пластика высокой плотности. Это важно использовать шланг с более высоким номинальным давлением, чем насос в вашей мойке высокого давления, но если ваша стиральная машина поставляется с вашим собственным шлангом, не о чем беспокоиться. Обычно безопасность маржа на шланги для мойки высокого давления составляет около 300 процентов, так что если ваш шайба рассчитана на давление 2000 фунтов на квадратный дюйм, ваш шланг должен выдерживать давление не менее 6000 фунтов на квадратный дюйм.
Приспособление для очистки : В зависимости от того, что вы чистите, ты можешь переключиться с простого триггерного пистолета (по сути, это просто клапан, который позволяет вода насквозь, только когда вы сжимаете ручку) к вращающейся палочке спрей или вращающуюся щетку, чтобы очистить диск. Приспособления с питанием двигаются силой протекающей через них воды.

Фото: Пистолет-спусковой механизм мойки высокого давления Kärcher. Армированный шланг высокого давления проходит внутри пластикового кожуха через клапан и выходит из открытого конца справа.

Некоторые моечные машины высокого давления имеют дополнительные функции. Вода и электричество не очень хорошее сочетание, поэтому многие моечные машины автоматические выключатели замыкания на землю, также известные как устройства защитного отключения (УЗО), встроенные в блок питания, чтобы защитить вас в случае электрическая неисправность. Большинство шайб работают одинаково и точно то же самое, но более дорогие, как правило, работают при более высоком давлении воды (и имеют лучшую очищающую способность).

Как работает мойка высокого давления

Вот краткое изложение основного принципа:

Моющее средство поступает из бутылки или контейнера по одному шлангу.
Холодная вода поступает из крана (крана) через другой шланг и фильтруется на входе.
Электромотор или дизельный двигатель приводит в действие стиральную машину.
Приводимый в действие двигателем или двигателем, водяной насос (крыльчатка) всасывает моющее средство и воду и смешивает их вместе. Большинство стиральных машин также нагревают воду до температуры 50–70 ° C (125–155 ° F).
Насос выбрасывает горячую мыльную воду через армированный выпускной шланг высокого давления. (и любое крепление к нему).Узкое сопло на этих насадках помогает еще больше увеличить давление водяной струи. Высокого давления струи не только очищает более эффективно, но и означает, что вы тратите примерно на 80 процентов меньше воды, чем если вы использовали обычный шланг низкого давления (что экономичнее, если у вас вода дозируемая).

Что такое настоящая шайба внутри?

Изображение: Патент на мойку высокого давления Kärcher предоставлен Управлением по патентам и товарным знакам США (с добавлением цвета и аннотации для ясности).

Это сильно упрощенная версия; на самом деле мойка высокого давления — это немного сложнее внутри. Для начала имеется несколько насосов, которым из соображений безопасности уделяется довольно много внимания. полностью изолировать влажные части машины от всех электрических частей. Я не могу разобрать для вас стиральную машину, но я могу сделать следующее лучшее: показать вам техническая схема внутренней части типичной мойки высокого давления Kärcher из одного из патентов США компания подала.Я раскрасил его и значительно упростил нумерацию, чтобы было легче понять:

Основной внешний пластиковый корпус (желтый).
Электродвигатель (красный).
Изоляционная пластиковая пленка (синяя): предотвращает попадание воды внутрь двигателя.
Центральный вал двигателя вращается с высокой скоростью, приводя в действие водяной насос.
Поршневой водяной насос (серый): двигатель вращается (вращается), но насос движется вперед и назад (совершает возвратно-поступательное движение), преобразовывая воду в струю высокого давления.Внутри мойки высокого давления находится несколько насосных агрегатов, и (для простоты) здесь показан только один.
Поршень насоса (оранжевый): это камера, в которой вода нагнетается под высоким давлением.
Водопроводная труба (синяя): здесь вода всасывается и откачивается.

Вы можете найти более подробную информацию обо всех деталях и о том, как они работают, посмотрев патент США № 5,886,436: Устройство для очистки под высоким давлением (через Google Patents) от Josef Schneider et al, Alfred Kärcher GmbH & Co., выдана 23 марта 1999 г.

Недостатки мойки высокого давления

Фото: Моющиеся под давлением памятные надгробия до (слева) и после (справа). К сожалению, грязь должна куда-то уходить, поэтому подумайте о том, куда вы распыляете, и спланируйте направление, в котором вы работаете. Фото Чарльза Д. Гэддиса IV любезно предоставлено ВМС США.

Мойки высокого давления могут сделать вещи действительно чистыми, но у них тоже есть несколько проблем:

Они используют много воды (обычно 1.5–2 галлона в минуту). Эта вода должна быстро уйти, поэтому вам понадобится хороший дренаж в том месте, где вы работаете, если вы не хотите вызвать наводнение.
Они шумные (уровни звука обычно составляют около 75–90 дБА).
Они могут сильно испачкать все вокруг себя (включая вас!), Разбрызгивая грязь во всех направлениях. Тщательно продумайте порядок или направление, в котором вы будете работать, чтобы свести к минимуму объем уборки. вам нужно будет сделать позже. Выбирайте насадки с умом, чтобы не создавать лишнего беспорядка, и обязательно носите водонепроницаемый защитный комбинезон и обувь.
Хотя электрические моечные машины изолированы и очень безопасны в использовании, всегда есть риск использования электричества рядом с водой, так что будьте осторожны. обязательно работайте с УЗО, если вы не используете машину с бензиновым двигателем.
Мойки высокого давления — это затупившиеся инструменты, не всегда подходящие для очистки хрупких приспособлений и фурнитуры. При неправильном использовании они могут повредить деревянный настил и пробить ослабленные уплотнители старых окон, что сделает их более склонными к протечкам или (в случае двойного остекления) «запотеванию».«Если вы не уверены, сначала попробуйте стиральную машину на незаметном месте — и используйте настройку малой мощности (или широкую насадку), прежде чем увеличивать мощность (или использовать более узкую насадку), как только вы почувствуете, что это безопасно.

Узнать больше

На сайте

Статьи

Патенты

Хотите получить более подробную техническую информацию? Попробуйте это!

Патент США № 6,892,957: Мойка высокого давления с улучшенной мобильностью от Ralph D Bennett, Black and Decker Inc. , выдан 17 мая 2005 г.
Патент США № 5,886,436: Аппарат для очистки высокого давления от Йозефа Шнайдера и др., Alfred Kärcher GmbH & Co., выдан 23 марта 1999 г.
Патент США № 6085739: Аппарат для мытья под давлением, Даниэль Лейсс, Jenny Products Inc., выдан 29 октября 1997 г.

Книги

Очистка вне помещений с помощью аппаратов для мытья под давлением: Пошаговое руководство по проекту Томаса Г. Леммера и Пэта Симпсона. Quarto Publishing, 2004. Я пролистал это, и мне показалось, что это очень исчерпывающее практическое руководство с большим количеством фотографий и иллюстраций и большим количеством практического текста.Он начинается с объяснения частей мойки высокого давления и того, как она работает, а затем объясняет, как использовать ее в различных конкретных работах по очистке (включая очистку желобов, кирпича и раствора, террас и подъездов).

Видео

Как мыть дома сайдинг под давлением Майк Крафт, Lowe’s. Простой 5-минутный обзор того, что можно делать с мойками высокого давления, и некоторых подводных камней, которых следует избегать. Советы о том, как подготовиться к мытью под давлением, также очень полезны.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

% PDF-1.4 % 1 0 obj> / Type / Annot / Border [0 0 0] / Subtype / Link / Rect [419.4142 82.8283 396 304.2142] >> endobj 2 0 obj> / Type / Annot / Border [0 0 1] / Subtype / Link / Rect [538.1859 206.9858 516.5858 628.2142] / C [0 0 0] >> endobj 3 0 obj> / Type / Annot / Border [0 0 0] / Subtype / Link / Rect [358. 1858 475.2 343.7858 669.6] >> endobj 4 0 obj> / Type / Annot / Border [0 0 0] / Subtype / Link / Rect [442,8283 586,8284 422,9858 669,6] >> endobj 5 0 obj> endobj 6 0 obj> endobj 7 0 obj> / MediaBox [0 0 612 792] >> endobj 8 0 obj> / MediaBox [0 0 612 792] >> endobj 9 0 obj> / MediaBox [0 0 612 792] >> endobj 10 0 obj> / MediaBox [0 0 612 792] >> endobj 11 0 obj> / MediaBox [0 0 612 792] >> endobj 12 0 obj> / MediaBox [0 0 612 792] >> endobj 13 0 obj> / MediaBox [0 0 612 792] >> endobj 14 0 obj> / MediaBox [0 0 612 792] >> endobj 15 0 obj> / MediaBox [0 0 612 792] >> endobj 16 0 obj> / MediaBox [0 0 612 792] >> endobj 17 0 obj> / MediaBox [0 0 612 792] >> endobj 18 0 obj> / MediaBox [0 0 612 792] >> endobj 19 0 obj> / MediaBox [0 0 612 792] >> endobj 20 0 obj> / MediaBox [0 0 612 792] >> endobj 21 0 obj> / MediaBox [0 0 612 792] >> endobj 22 0 obj> / MediaBox [0 0 612 792] >> endobj 23 0 obj> / MediaBox [0 0 612 792] >> endobj 24 0 obj> / MediaBox [0 0 612 792] >> endobj 25 0 obj> / MediaBox [0 0 612 792] >> endobj 26 0 obj> / MediaBox [0 0 612 792] >> endobj 27 0 obj> / MediaBox [0 0 612 792] >> endobj 28 0 obj> / MediaBox [0 0 612 792] >> endobj 29 0 obj> / MediaBox [0 0 612 792] >> endobj 30 0 obj> / MediaBox [0 0 612 792] >> endobj 31 0 obj> / MediaBox [0 0 612 792] >> endobj 32 0 obj> / MediaBox [0 0 612 792] >> endobj 33 0 obj> / MediaBox [0 0 612 792] >> endobj 34 0 obj> / MediaBox [0 0 612 792] >> endobj 35 0 obj> / MediaBox [0 0 612 792] >> endobj 36 0 obj> / MediaBox [0 0 612 792] >> endobj 37 0 obj> / MediaBox [0 0 612 792] >> endobj 38 0 obj> / MediaBox [0 0 612 792] >> endobj 39 0 obj> / MediaBox [0 0 612 792] >> endobj 40 0 obj> / MediaBox [0 0 612 792] >> endobj 41 0 obj> / MediaBox [0 0 612 792] >> endobj 42 0 obj> / MediaBox [0 0 612 792] >> endobj 43 0 obj> / MediaBox [0 0 612 792] >> endobj 44 0 obj> / MediaBox [0 0 612 792] >> endobj 45 0 obj> / MediaBox [0 0 612 792] >> endobj 46 0 obj> / MediaBox [0 0 612 792] >> endobj 47 0 obj> / MediaBox [0 0 612 792] >> endobj 48 0 obj> / MediaBox [0 0 612 792] >> endobj 49 0 obj> / MediaBox [0 0 612 792] >> endobj 50 0 obj> / MediaBox [0 0 612 792] >> endobj 51 0 obj> / MediaBox [0 0 612 792] >> endobj 52 0 obj> / MediaBox [0 0 612 792] >> endobj 53 0 obj> / MediaBox [0 0 612 792] >> endobj 54 0 obj> / MediaBox [0 0 612 792] >> endobj 55 0 obj> / MediaBox [0 0 612 792] >> endobj 56 0 obj> / MediaBox [0 0 612 792] >> endobj 57 0 obj> / MediaBox [0 0 612 792] >> endobj 58 0 obj> / MediaBox [0 0 612 792] >> endobj 59 0 obj> / MediaBox [0 0 612 792] >> endobj 60 0 obj > поток x} XS [&) * QQ @]: `(A @ u ** HC8 a (

Самая мощная электрическая мойка высокого давления, которую вы можете купить

PressureWashr поддерживается считывателем.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Сегодня вы увидите самую мощную электрическую мойку высокого давления, какую только можете:

Купите прямо сейчас в интернет-магазине и получите его через несколько дней / недель
Сделай сам с легкодоступными насосом, двигателем и другими важными деталями, а также
Заказ от производителя , который затем изготовит индивидуальный заказ для доставки в течение нескольких месяцев.

Купить прямо сейчас Раздел

Посмотрю только эти популярные интернет-магазины моек высокого давления:

Pressure-Pro.com
Amazon.com
PowerWashStore.com
UltimateWasher.com
PressureWashersDirect.com

Эти мощные электрические машины предназначены для коммерческого использования, стоят от 5 до 24 тысяч долларов и используются владельцами мобильных предприятий по очистке под давлением для очистки тротуаров, парковок, зданий, площадок для вывоза мусора в ресторанах, проезжей части и многого другого.

Сделай сам Раздел

Изучите доступные варианты, чтобы собрать своего рода гипотетический мощный электрический очиститель давления своими руками. Вы увидите размер / вес / стоимость насоса и двигателей, а также их мощность по сравнению с обычными машинами.

Заказ от производителя Раздел

Мы рассмотрим действительно забавные вещи — водоструйные электрические машины сверхвысокого давления (40 000 фунтов на квадратный дюйм и выше), которые они используют в нефтехимической, морской, горнодобывающей и другой тяжелой промышленности для:

Подготовка поверхности / удаление коррозии
Очистка труб и удаление накипи
Очистка резервуаров и сосудов
и более…

Давайте начнем.

Что означает самый мощный ?

Мы определяем наиболее мощную установку для мытья под давлением с наибольшей моющей способностью. Мощность очистки измеряется в единицах очистки (CU) и является произведением GPM x PSI.

Например:

Машина на 2 галлона в минуту, 2000 фунтов на квадратный дюйм будет иметь мощность очистки 4000 у.е.
Машина на 4 галлона в минуту, 4000 фунтов на квадратный дюйм будет иметь 16000 у.е. (в 4 раза больше очищающей способности).

Самая мощная электрическая мойка высокого давления, которую вы можете купить прямо сейчас в этих интернет-магазинах:

Давление-Pro.ком

С мощностью очистки 28 000 CU взгляните на самую мощную опцию Pressure-Pro:

Amazon.com

Эта машина марки Shark (торговая марка принадлежит Karcher) — самая мощная электрическая машина, продаваемая на Amazon.com. У него 25 000 у.е. чистящей мощности… Совсем неплохо.

PowerWashStore.com

Самая мощная машина, которую вы можете купить в PowerWashStore, на самом деле, машина Pressure-Pro, указанная выше — 28000 д.е.

Они продают его за ~ 6500 долларов, и вы можете проверить список здесь.

UltimateWasher.com

В UltimateWasher.com вы можете купить скидом 72500 CU электрической машины — далеко, самым мощным из популярных стирально магазинов сети давления. Это стоит 24 097 долларов, а изображение на изображении ниже представляет собой представление (а не реальный продукт).

PressureWashersDirect.com

Хотя на сайте PressureWashersDirect.com есть коммерческие моечные машины высокого давления, они больше подходят для бытовых пользователей. По этой причине их самый мощный электрический вариант менее мощный — 14 000 у.е.… Все еще достаточно мощности, чтобы быть уверенным, что очистит любую поверхность.

Электрические машины с высочайшей мощностью очистки, предлагаемые этими популярными брендами моек высокого давления

Керхер

5000 фунтов на квадратный дюйм x 5 галлонов в минуту = 25000 у.е.

Кранцле

1900 фунтов / кв. Дюйм x 11 галлонов в минуту = 20900 у.е.

AR Синий Чистый

1900 фунтов на квадратный дюйм x 2,1 галлона в минуту = 3990 у.е.

Ми-Т-М

5000 фунтов на квадратный дюйм x 4 галлона в минуту = 20000 у.е.

Сравнительная таблица 5 самых мощных

В приведенной ниже сравнительной таблице показаны самые мощные электрические машины 5 разных производителей.

Обратите внимание, что UltimateWasher предлагает 3 различных модели, которые все более мощные, чем Pressure Pro №2. И Pressure Pro предлагает несколько моделей, которые мощнее, чем модель Shark №3…

… Но для сравнения показан только один самый мощный очистительный блок каждой марки.

Насколько мощную мойку мы можем сделать своими руками?

Бренд CAT Pumps продает самые мощные трехплунжерные насосы (по сравнению с General Pump, AR и Comet) для использования в очистителях высокого давления.

CAT Pumps модель 3560 является их самой мощной моделью и имеет следующие характеристики:

Огромный — посмотрите:

С такими характеристиками требуется электродвигатель мощностью 54,8 лошадиных силы.

Вот как выглядит асинхронный двигатель мощностью 60 л.с. (~ 1000 фунтов и 3000 долларов):

Давайте посмотрим, каковы характеристики наших самодельных моек высокого давления:

Насос стоимостью 6 439 долларов, вес 142 фунта и способный выдерживать 80 000 д.е.
Двигатель стоимостью 3000 долларов США (60 л.с.), вес 1000 фунтов и размер поддона

Что еще нужно учесть:

Способ крепления — установка на салазках или на прицепе?
Соединение ременного привода между двигателем и насосом
Сантехника и электричество, чтобы привести их в соответствие с кодом и готово к использованию
Другие необходимые детали, такие как шланги, катушки для шлангов, форсунки, клапаны, датчики, переключатели, резервуар для воды, резервуары для моющих средств…

Предположим, это моечная машина, устанавливаемая на прицеп.

С насосом и двигателем стоимостью 9 439 долларов США и предполагаемой стоимостью прицепа и другого необходимого комплекта… Мы можем легко прийти к цене от 20 тысяч долларов США. Учитывая, что вариант от UltimateWasher.com выше стоит 24 тысячи долларов, я думаю, что цена варианта DIY точна.

Если вы выберете вариант крепления на салазках, то наша мощная самодельная машина будет стоить примерно на 3 тысячи долларов меньше.

Самые мощные электрические моечные машины высокого давления, используемые в тяжелой промышленности — те, которые вам нужны, прежде чем покупать их с ценой и заказом на покупку

Эти электрические мойки высокого давления классифицируются как системы водоструйной очистки сверхвысокого давления.Их необходимо заказывать у производителя вместе с заказом на поставку (оплачивать поэтапно по мере того, как сборка вашей машины достигает вех), и, скорее всего, они будут стоить где-то в пределах 100 000 долларов США.

При давлении около 40 000 фунтов на квадратный дюйм и 4–8 галлонов в минуту они имеют очищающую способность от 160 000 до 320 000 CU. Это в 2–4 раза мощнее, чем у самых мощных коммерческих электрических моек высокого давления, перечисленных выше.

Хотите взглянуть на них?

Вот один от NLB Corp. с 40 000 фунтов на квадратный дюйм и 6 галлонами в минуту (240 000 у.е.).Мужчина на изображении показан в масштабе, его рост — 6 футов. Довольно много оборудования, не правда ли?

Следующий — CombiJet, имеет 36 250 фунтов на квадратный дюйм и 4,23 галлона в минуту (153 338 у.е.). Опять же, рост человека на изображении в масштабе 6 футов.

И, наконец, последний от AirBlast Surface Treatment Solutions не имеет надлежащего изображения, но является самым мощным с 43 500 фунтами на квадратный дюйм и 8 галлонами в минуту (348 000 CU).

Как складываются самые мощные мойки высокого давления с приводом от газового двигателя?

Вы ограничены насосом.Независимо от максимальной мощности очистки, которую вы можете получить от насоса, вы можете быстро найти электродвигатель или газовый двигатель для его работы. Таким образом, самая мощная газовая машина будет такой же, как и самая мощная электрическая, потому что обе они будут приводить в действие один и тот же насос.

Источники

CAT Pumps модель 3560 Изображение взято из этого видео на Youtube.
Изображение электродвигателя взято из этого видео на Youtube.

Об авторе: Джейми тестировал и пересматривал мойки высокого давления в течение 7 лет.Он проработал коммерческим аппаратом для мытья под давлением на заводе по переработке отходов в течение 3 лет, и все это время использовал аппараты для мытья под давлением в коммерческих и бытовых целях более 15 лет. Он также является инженером-механиком и, работая в горнодобывающей промышленности, разработал под ключ несколько подушек для мытья легких промышленных транспортных средств.

Drip Depot Поддержка для самостоятельного орошения

Руководство по покупке насоса

Выбор подходящего насоса для работы зависит от множества переменных. К сожалению, вы не можете выбрать насос только по мощности, которую он производит, или по галлонам в минуту или час, которые он производит.Стандартные насосы могут работать для вашего фонтана или разбрызгивателя на конце садового шланга, но не для ирригационной системы. Насосы имеют эффективный размер в зависимости от расхода и давления воды, необходимых для вашего проекта. Как потребители, когда мы хотим купить водяной насос, мы часто говорим «нам нужен насос с расходом 45 фунтов на кв. Дюйм и расходом 28 галлонов в минуту», но видим только спецификации, в которых указаны максимальные футы напора и расход галлонов в минуту. Это может нас смутить. Наше руководство по покупке насосов разработано, чтобы помочь вам определить, какой насос лучше всего подходит для вашей системы.Выбор насоса основан на следующих факторах, типе насоса, расходе (галлонов в минуту) и общем динамическом напоре (измеряется в футах). Кроме того, мощность, расположение и источник питания являются важными факторами при выборе типа насоса, который вам нужен.

Какой тип насоса мне нужен?

Существует так много разных типов насосов для такого множества различных применений, что это может показаться сложным. Центробежные насосы чаще всего используются в системах орошения и водоснабжения. Центробежные насосы перемещают или толкают воду с помощью крыльчатки.Если вы не уверены, какой тип насоса вам нужен, поговорите со специалистом по насосам, вероятно, первым шагом в выборе насоса, который лучше всего подходит для вашего применения. Здесь, в Drip Depot, мы располагаем центробежными насосами LP и погружными насосами для прудов / отстойников, которые используются в нескольких областях, таких как водные сооружения, дренаж гидромассажных ванн / спа, перекачка воды, осушение и даже капельное орошение. Наш поставщик всегда рад помочь. Вы можете посетить Munro Pump по адресу http://www.munropump.com.

Подбор насоса

Выбор наиболее эффективного насоса для вашего применения требует некоторых исследований и расчетов с вашей стороны.Это руководство поможет вам понять части процесса и расчеты, необходимые для определения минимальных технических характеристик насоса, подходящих для вашего применения. В конце концов, это позволит вам использовать графики характеристик насосов производителей насосов, чтобы выбрать наиболее эффективный насос для вашей системы.

Расход

Первая переменная, которую следует учитывать, — это максимальный расход вашей системы. Поток — это объем воды, проходящей через вашу систему за определенный период времени.Это будут галлоны в час (GPH) или галлоны в минуту (GPM), которые потребуются вашей системе или самой большой зоне одновременно. Капельное орошение чаще всего указывается в галлонах в час (GPH), в то время как другие более крупные системы и системы высокого давления указываются в галлонах в минуту (GPM). Чтобы рассчитать скорость потока, вам нужно сложить количество излучающих устройств в вашей системе (например, 100 капельниц) и умножить на скорость потока излучающих устройств (например, 1 галлон в час).

100 капельниц x 1 галлон в час = 100 галлонов в час, необходимое в системе.

Чтобы преобразовать это значение в галлон в минуту, просто разделите его на 60. Минимальный расход насоса должен быть равен или превышать максимальный расход вашей системы. Следуйте той же идее для спринклерной системы с более высоким давлением… подсчитайте общее количество спринклерных головок в самой большой зоне и умножьте на расход (и) и общее количество.

Некоторые примеры различных излучающих устройств и расчетных расходов:

96825

9069

9682

Тип излучателя	Оптимальный PSI	Расход на излучатель	Кол-во излучателей	9025 9025
Капельница для пуговиц, ПК # 3558	15	1 GPH	100	100 GPH
Лента 12 дюймов	10	0.25 галлонов в час	500	125 галлонов в час
Микро-спринклер, SpinRite # 4854	25	8,6 галлонов в час
Pop-Up Spray, головка 360 ° # 2643	30	3,7 галлона в минуту	6	22,2 галлона в минуту
Спринклерная форсунка 2	45	2 галлона в минуту	6	12 галлонов в минуту

2. Требования к давлению в системе

После того, как вы определили необходимый расход, следующей переменной, которую необходимо определить, будет давление (PSI), необходимое вашей системе. В ирригационной системе это означает, что вам нужно будет определить давление, необходимое на конце линий в самой большой зоне, исходя из оптимальной мощности вашего излучающего устройства. Примеры требований к давлению в ирригационных системах:

Капельное / микроорошение: 10 — 30 фунтов / кв. Дюйм

Распылительные или вращающиеся спринклерные головки: 30 — 45 фунтов / кв. Дюйм

Роторы дождевателей: 40 — 60 фунтов / кв. Дюйм

Дополнительные факторы, включенные в вашу систему полива которые будут влиять на выбор насоса, включая высоту всасывания, изменение высоты и потери на трение.

Высота

Изменения высоты в вашей конструкции также влияют на выбор насоса. Если насос находится выше уровня воды, из которой он перекачивает, при расчете необходимо учитывать высоту всасывания. Высота всасывания определяется как расстояние по вертикали между уровнем воды и входным отверстием насоса. Большинство ирригационных насосов предназначены для проталкивания, а не для откачки воды и не предназначены для подъема воды более чем на 25 футов. Кроме того, если зона, в которой вы также набираете воду, находится выше, чем место расположения насоса, вы должны рассчитать расстояние по вертикали от впуска насоса до самой высокой точки в вашей системе.

Если невозможно измерить вертикальное расстояние (от A до C), вы можете измерить статическое давление в PSI с помощью манометра и преобразовать в футы, умножив PSI на 2,31, чтобы получить футы напора (расстояние по вертикали). ). Для этого вам нужно будет установить манометр на нижнем конце вашей линии подачи, заполнить линию водой с верхнего конца и измерить манометр. Затем конвертируйте.

Альтернативные методы включают в себя воспоминания о школьных математических днях.Вы можете вычислить размеры сторон треугольника, когда у вас есть хотя бы одно измерение стороны и один угловой градус (не прямой угол), используя тригонометрические формулы синуса, косинуса и тангенса, или, если вы знаете два боковых размера, просто используйте теорему Пифагора, a² + b² = c², где c — гипотенуза (самая длинная сторона).

Потери на трение

Во многих системах потери на трение также будут частью уравнения. Когда вода движется по трубам и фитингам в вашей оросительной системе, возникают потери на трение, что снижает давление.У большинства производителей труб и труб есть таблица потерь на трение, чтобы помочь в этом. Выбор оптимального размера трубы важен для эффективной операционной системы. Распространенное заблуждение — меньший размер трубы увеличивает давление. На самом деле на самом деле все наоборот. Вы должны быстрее проталкивать воду через меньшую трубу, чтобы поддерживать необходимый отток, что, в свою очередь, увеличивает потерю давления. При плавном движении лучше всего поддерживать скорость не более пяти футов в секунду.

Вот образец таблицы потерь на трение:

Давайте изложим формулу в виде простых шагов.

Всего галлонов в минуту (галлонов в минуту) __________ галлонов в минуту

Сложите все эмиттеры в вашей системе или в самой большой зоне, умножив на расход эмиттера.

Высота

Высота всасывания — расстояние по вертикали между уровнем воды и входом насоса. __________ft

При использовании погружного насоса это значение будет равно нулю.

Изменение высоты — расстояние по вертикали между впускным патрубком насоса и самой высокой точкой в системе. __________ футов

Потери на трение (в футах) __________ футов

Вот ссылка на наш калькулятор потерь на трение для наших полимерных трубок.Для труб из ПВХ или железа см. Таблицы характеристик производителя.

Преобразуйте в голову в футах, используя следующее уравнение: PSI x 2,31 = голова в футах (или футах головы).

Требуемый фунт / кв. Дюйм (фунты на квадратный дюйм), преобразованный в напор в футах __________ футов

Давление, необходимое для эмиттеров или поливочных устройств в вашей системе или самой большой зоне. Преобразуйте в голову в футах, используя следующее уравнение:

фунтов на квадратный дюйм x 2,31 = голова в футах (или футах головы).

Общий динамический напор (TDH) __________ футов

Сложите размеры футов.

Теперь вы можете использовать GPM и TDH для сопоставления требований вашего насоса с диаграммой производительности насоса, указанной производителем, для ближайшего насоса, чтобы удовлетворить потребности вашей системы орошения, водоснабжения или другого применения.

График кривых для насосов Munro для прудов

Для полного обзора ВСЕХ насосов, которые мы поставляем, есть ссылка на нашу диаграмму насосов: https://dripdepot.freshdesk.com/a/solutions/articles/ 11000097949

Мощность насоса в лошадиных силах

Лошадиная сила — это то, что приводит в действие двигатель для работы насоса.Больше мощности означает больший объем (расход) и большее давление (PSI), хотя это не должно использоваться как средство выбора правильного размера насоса. Хотя завышение размера является распространенной ошибкой и может быть очень неэффективным, можно ожидать, что для более крупной системы потребуется насос большего размера с большей мощностью. Большинство насосов предназначены для нагнетания воды, поэтому, когда они также должны поднимать воду, мощность и размер (и форма) рабочего колеса могут иметь значение при выборе насоса. Вероятно, это уже было учтено при производстве насоса, отвечающего требованиям вашей системы.Для ситуаций, когда это необходимо учитывать, некоторые полезные формулы приведены ниже.

WHP = (TDH × Q × SG) / 3960

Водная мощность (WHP) = минимальная мощность, необходимая для работы водяного насоса

Полный динамический напор (TDH) = Вертикальное расстояние перемещения жидкости (в футах) + потери на трение в трубе (в футах)

Q = расход жидкости в галлонах в минуту (галлонов в минуту)

SG = удельный вес жидкости (равняется 1, если вы перекачиваете воду)

Фактическая требуемая мощность называется тормозной мощностью (л. это то, что потребуется для удовлетворения ваших потребностей в лошадиных силах.Производители насосов должны иметь рейтинг эффективности насоса, который обычно составляет от 85% до 50%.

Насос высокого давления для воды: помпа своими руками

Принцип работы агрегатов

Виды агрегатов высокого давления

Винтовые модели

Центробежный агрегат

Вибрационное устройство

Ручной насос

Как выбрать водяной насос?

Популярные производители насосного оборудования

Самодельный водяной насос из маслонасоса

Выбрать плунжерный насос высокого давления для воды или мойки

Где применяется плунжерное оборудование?

Как работает прибор высокого давления?

Какие бывают погружные гидронасосы?

Какие преимущества перед аналогами?

Как сделать плунжерный насос своими руками?

Правила установки и эксплуатации

Как сделать мойку высокого давления

Основные принципы создания мойки

Выбор деталей для мойки

Рекомендации по сооружению мойки высокого давления

Принцип работы мойки высокого давления

Устройство мойки

Основные детали мойки высокого давления

Дополнительные функции мойки

Пошаговая инструкция по созданию мойки

Самые лучшие посты

Рразновидности насосов высокого давления для воды, их особенности и характеристика

Виды водоподъемных насосов

Вихревые насосы

Вибрационный насос

Центробежный насос

Дренажные и циркуляционные насосы

Стоимость

Фирмы-производители

Как выбрать насос высокого давления?

маленький водяной погружной вариант, мини-конструкция для перекачки, модели высокого давления

Особенности и назначение

Вакуумные

Циркуляционные

Насос-помпа

Мембранные

Популярные модели

Преимущества

Полезные советы при работе

Насос своими руками

Автомойка высокого давления своими руками

Автомойка высокого давления своими руками

Автомойка высокого давления своими руками видео

Самодельный водяной насос — Instructables

Основные причины утечки воды из мойки высокого давления

Как работает мойка высокого давления

Почему мойка для мытья под давлением выпускает горячую воду, когда она не используется?

Общие детали мойки высокого давления для устранения протечек воды

Найдите подходящие детали для мойки высокого давления в ремонтной клинике

Как сделать свою собственную систему аэропоники высокого давления

Вот некоторые из преимуществ — ЗА:

Несмотря на то, что аэропоника звучит великолепно, есть несколько недостатков — МИНУСЫ:

Есть в основном два типа аэропоники

Размер капли

Компоненты нашей системы:

Водяной насос высокого давления

Накопительный бак с предварительным давлением

Ну, посмотрим почему?

Электрический соленоид

РЕЛЕ ДАВЛЕНИЯ.

Мистер Спрей

Готов поспорить, есть что уловить

Как работает мойка высокого давления?

Почему струи под давлением делают вещи чище

Части воды под давлением

Как работает мойка высокого давления

Что такое настоящая шайба внутри?

Недостатки мойки высокого давления

Узнать больше

На сайте

Статьи

Патенты

Книги

Видео
