Защита домашней электроники и техники от скачков и перепадов напряжения в сети

Как защитить домашнюю электронику и технику от скачков и перепадов напряжения в сети.

Перепады сетевого напряжения существовали всегда. Причины различные: это включение выключение мощных нагрузок (особенно в однофазных сетях), работа неподалёку сварочного аппарата, междуфазное замыкание (обычно на воздушных ЛЭП), обрыв нулевого провода (как правило в старых многоэтажках и «хрущёвках» и не только) ,электромагнитный импульс, сопровождающий разряд молнии вызывает появление в воздушной линии электропередач, на расстоянии несколько километров, импульсов напряжения амплитудой от сотен до нескольких тысяч Вольт, длительностью от единиц до тысяч микросекунд и пр.

На сегодняшний день самый эффективный и дешёвый способ сохранить домашние электроприборы – «давить» и «отключать» ,т.е.:

• Давить импульсные скачки напряжения до безопасной величины.
• Производить отключение электрооборудования квартиры при выходе напряжения за допустимые значения.

Для осуществления этого необходимо:

1. На входе устройства контроля напряжения надо установить мощный варистор на соответствующее напряжение, с энергией поглощения минимум 200 Дж и допустимым импульсным током поглощения не менее 4000А.
2. Для защиты от повышенного или пониженного напряжения во входном квартирном щитке (сразу после счётчика) надо установить устройство контроля напряжения с порогом срабатывания по перенапряжению 250…270В и порогом на снижения напряжения – 160…170В, с временем срабатывания не более 0,5с и с автоматическим возвратом при восстановлении напряжения с задержкой 1..3 минуты. Допустимый ток контактов устройства должен быть не менее максимального тока потребления современной квартиры – 25…40А (5,5…8,8 кВт).

Устройство защиты многофункциональное УЗМ предназначено для защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, вызванных электромагнитными импульсами близких грозовых разрядов или срабатыванием близкорасположенных и подключённых к этой же сети электромоторов, магнитных пускателей или электромагнитов, а также, для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170 — 270В ) в однофазных сетях.

При обрыве нулевого провода, неправильного подключения (например к двум фазам).

Включение оборудования происходит автоматически при восстановлении сетевого напряжения до нормального, по истечении задержки повторного включения.

  УЗМ не заменяет другие устройства защиты (автоматические выключатели, УЗО и пр.).

В УЗМ-16 (номинальный ток нагрузки 16А), УЗМ-51М есть возможность регулировки порогов, в УЗМ-50М пороги фиксированные.

Работа устройства от повышенного напряжения УЗМ-50М, УЗМ-51М,УЗМ-16:

   При подаче напряжения питания устройство выдерживает время готовности 10 секунд при этом индикация не работает, а затем зеленый индикатор начинает мигать указывая на отсчет выдержки времени включения t1. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигается зеленый и желтый индикаторы. Возможно ускоренное подключение нагрузки вручную путем нажатия кнопки «ТЕСТ».

 ВНИМАНИЕ: Не использовать ручной режим при аварийном состоянии сети. При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.

   В рабочем режиме устройство контролирует напряжение питающей сети.

 При появлении в сети мощных импульсов напряжения встроенный варистор шунтирует их до безопасной для оборудования величины.

   Двухцветная индикация работает в различных режимах:

   При возрастании напряжения и приближения его к верхнему порогу отключения начинает мигать красный индикатор и при выходе напряжения за допустимый предел, происходит выключение встроенного реле, при этом желтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать после окончания отсчета времени нагрузка подключается к сети питающего напряжения (если во время отсчета времени t1 произойдет выход напряжения за допустимые пределы, отсчет времени t1 сбрасывается).

   При понижении напряжения к нижнему порогу отключения мерцает зеленый индикатор и при выходе напряжения за допустимые пределы начинается отсчет времени задержки отключения t4 при этом красный индикатор начинает мигать, после окончания отсчета времени t4 происходит отключение нагрузки от сети, при этом желтый индикатор выключается, а красный загорается с периодичностью 2 секунды.

 При возврате напряжения в норму начинается отсчет выдержки времени включения t1 при этом зеленый индикатор начинает мигать после окончания отсчета времени нагрузка подключается к сети питающего напряжения (если во время отсчета времени t1 снова произойдет выход напряжения за допустимые пределы, отсчет времени t1 останавливается и сбрасывается).

   Если принудительно отключили нагрузку от сети нажатием кнопки «ТЕСТ» двухцветная индикация указывает на это поочередным включением красного и зеленого индикатора.

 Повторное нажатие кнопки «ТЕСТ» возвращает изделие в рабочий режим.

   ВНИМАНИЕ: Если отключили нагрузку кнопкой «ТЕСТ» устройство остается в выключенном состоянии так же после снятия и подачи напряжения питания.

Включить реле можно только кнопкой «ТЕСТ» повторным нажатием.

 При необходимости можно изменить задержку времени включения t1 (10сек. или 6мин.) для этого:

 Вручную кнопкой «ТЕСТ» выключить внутреннее реле

 Затем нажать и удерживать кнопку «ТЕСТ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнет мигать. Если мигает зеленым цветом то время t1 установлено 10сек., если красным то время t1 установлено 6мин.

 Отпустить кнопку «ТЕСТ» внутреннее реле включится.

Диаграмма работы устройства защиты УЗМ-50M, УЗМ-51M:

Подключение УЗМ рекомендуется осуществлять после автоматического выключателя, который как правило, в квартире установлен после счетчика.

Технические характеристики:

Для защиты компьютеров, оргтехники рекомендуем использовать сетевые фильтры, для защиты от импульсных помех электросети и источники бесперебойного питания (ИБП) для защиты оборудования от неисправностей электросети, переключением на работу от аккумуляторов.

Защита от скачков напряжения 220В для дома: типы устройств, стабилизатор

Резкие скачки напряжения возникают из-за несовершенных сетей электричества. К сожалению, предугадать время перепада нельзя. Единственное, что можно сделать — обезопасить свой дом. Ниже приведена информация о том, чем и как защитить сеть от скачков напряжения 220В дома.

Типы устройств, их установка

Применение в домашних условиях реле контроля нужно, если в электрической сети часто бывают ситуации, связанные с авариями на подстанции. Бытовая техника сильно страдает вследствие резких скачков напряжения. Особую опасность представляют перепады для компьютеров и другой бытовой техники, которую мы используем повседневно.

У многих подстанций есть трансформаторы, которые справляются с этой задачей при подаче качественной электроэнергии в сеть. Однако существует проблема, которая связана с халатным обслуживанием линий электропередач. Например, могут обвиснуть провода, и при ветреной погоде они будут соприкасаться, создавая замыкание. При обрыве нулевого провода также могут быть неприятные последствия.

Именно в таких ситуациях реле контроля отключит домашнюю сеть, если возникнет опасное напряжение. После стабилизации показателей реле автоматически включится, а подача электричества возобновится.

Самые распространенные типы таких устройств — автоматический выключатель (автомат) и устройство защитного отключения (УЗО).

Задача автоматического выключателя — контролировать силу тока в цепи, не дать возникнуть сверхтокам, так как их сила превышает допустимое значение для данной проводки. При увеличении силы тока до критических показателей, устройство мгновенно обесточивает участок сети, в котором есть проблема. Существует несколько разновидностей таких выключателей:

• Тепловые. При достижении определенных цифр, пластина «отпускает» пружину, а силовые контакты становятся расцепленными.
• Электромагнитные. Принцип работы примерно такой же, но разница лишь в использовании индуктивной катушки с магнитным сердечником.

У каждого из этих устройств есть свой запас надежности. Обычно ставят сразу два расцепителя, которые работают параллельно, дополняя друг друга.

УЗО определяет наличие тока утечки (разностный, дифференциальный). Последний ток появляется из-за нарушения изоляции провода фазы. Вследствие этого под напряжением оказываются внешние части корпуса. Если в этот момент к ним прикоснуться или взять в руки оголенный фазовый провод, то человек может сильно пострадать. От таких ситуаций может спасти УЗО.

Монтаж двух типов устройств проводится одинаково. При помощи специальной защелки можно прочно закрепить их на рейке внутри распределительного щита. Наличие дополнительных инструментов необязательно. Подсоединение проводов производится при помощи стандартного винтового зажима. Провод проводят между шляпкой винта и шайбой для фиксации, далее винт затягивают обыкновенной отверткой.

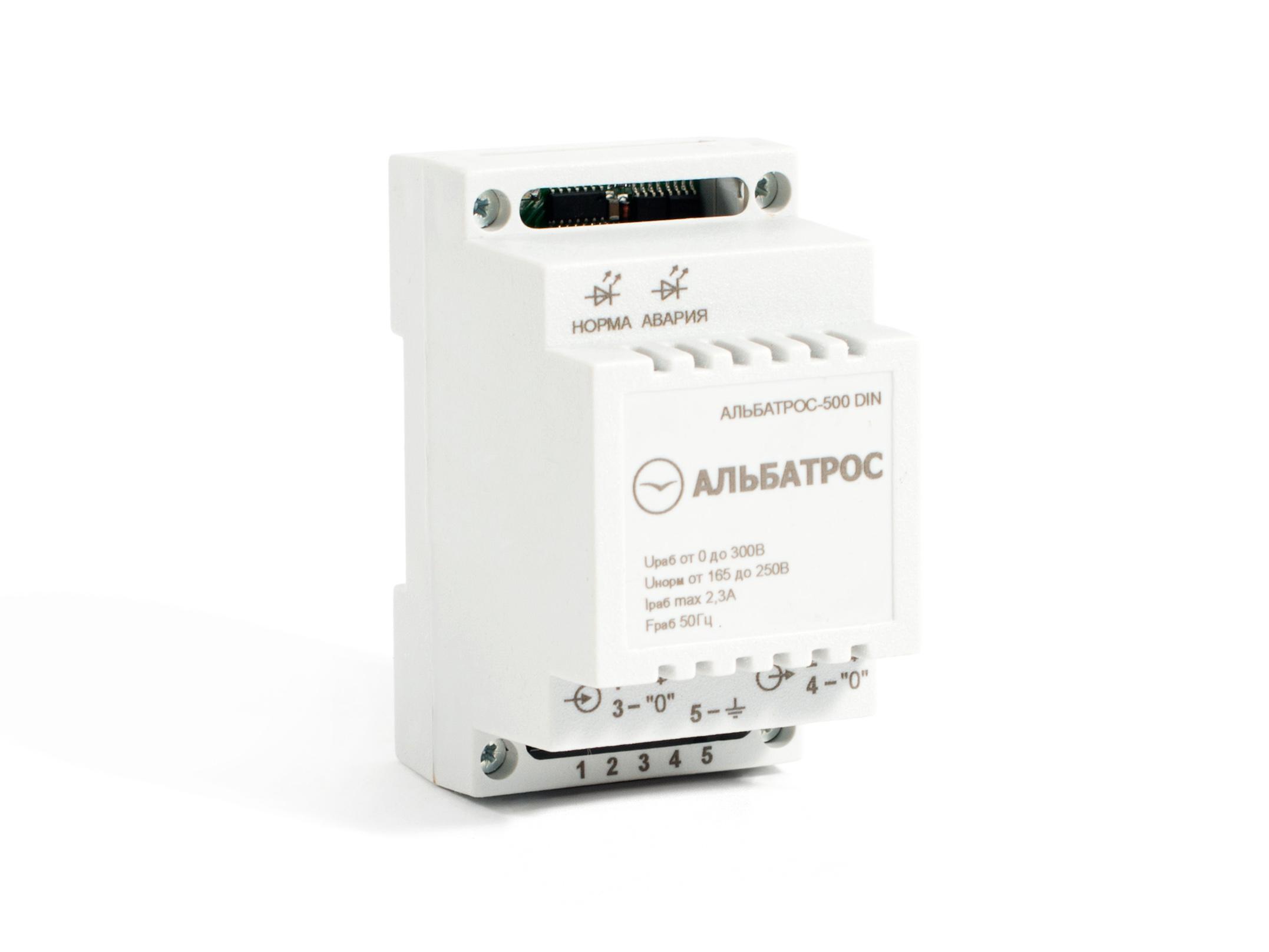

Реле в помощь от непредвиденных перепадов

Защита дома при помощи РН нужна тогда, когда напряжение в сети устойчиво, а скачки происходят достаточно редко. РН — устройство, которое может узнавать параметры тока и разорвать цепь тогда, когда возникает опасное напряжение. После нормализации работа электрической сети восстанавливается. Функция возобновления питания через определенный промежуток времени помогает увеличить срок службы бытовых устройств.

У РН небольшие габариты, низкая цена и хорошее быстродействие. Что касается недостатков, то РН не может сглаживать колебания электрической энергии. Чтобы максимально защитить сеть, следует установить несколько устройств.

Реле напряжения защищает сеть от недопустимых скачков, но не может уберечь от коротких замыканий. Эту функцию на себя берут автоматические выключатели.

Реле первого типа отличается сложной конструкцией. Установить его можно лишь при наличии некоторых знаний — такие устройства монтируют на входе в помещение.

Также следует знать, что реле напряжения бывают для одной и для трех фаз. В быту следует подключать однофазные, чтобы при колебании напряжения на 1 фазу не было отключения других. Реле с тремя фазами применяют для защиты двигателей и других потребителей.

Выбор устройства

Чтобы выбрать реле, нужно знать номинал электрического тока, который может пропустить через себя вводной автоматический выключатель. При пропускной способности выключателя 25А (5,5 кВт), рабочие характеристики должны быть выше — 32А (7 кВт).

При выборе марки не совсем правильно опираться на потребляемую мощность в сумме, так как реле, которое выдерживает ток 32А, может работать и с нагрузкой в 7 кВт при большей потребляемой мощности.

Установка

Существует стандартная, простая схема установки реле напряжения в распределительный щит. Его устанавливают после электрического счетчика, подключают к фазному проводу. Если происходит скачок за пределы нормальных значений, реле отсоединяет сеть от внутренней проводки и защищает дом или квартиру от скачков напряжения.

При суммарной мощности 7 кВт и более, производители настаивают на встраивание в рабочую схему дополнительного электромагнитного контактора, так как он способен разгрузить контакты РН самостоятельным разъединением силовой линии от общей сети. Реле контроля командует на отключение, катушка расцепляет контакты — и все отключается.

Безопасность сети

Каким образом можно создать такую защиту? Безусловно, можно произвести реконструкцию всей сети, пригласить опытных специалистов. Однако если в жилом доме такой вариант приемлем, то при наличии большого количества квартир, со всеми договориться об оплате работы вряд ли удастся.

Для ощутимой пользы РН, его рабочие параметры нужно правильно отрегулировать. Если применяется одно реле, то нужно ориентироваться на характеристики бытовой техники, которая чувствительна к перепадам.

Каждую группу приборов нужно подключать к своему реле напряжения. Настройка должна производиться индивидуально.

Напряжение в сети может отклоняться примерно на 10%.

При установке времени задержки возобновления питания, нужно опираться на эксплуатационные требования, которые предъявляются бытовой технике. К примеру, у некоторых холодильников задержка равна 10 минутам.

Для обеспечения максимально надежной защиты всех потребителей, нужно использовать схему с несколькими реле.

Сеть с тремя фазами: защита

Эффективно применять такую защиту для кондиционерного, компрессорного, холодильного оборудования, которое имеет электродвигательную нагрузку. Также часто применяются в устройствах, в которых нужно постоянно контролировать наличие полных фаз, качества напряжения.

Справка! Если такое реле установить на входе, то перекос одной из фаз приведет к тому, что обесточатся все потребители, которые имеют однофазное подключение.

Включение производят параллельно нагрузке. Далее производится управление катушкой пускателя на основе магнита. Таким образом, РН не зависит от мощности нагрузки. На выходах есть две группы независимых контактов, которые коммутируют нагрузку до 5А.

Стабилизаторы напряжения

Стабилизатор напряжения — электромеханический прибор, который преобразовывает входную электрическую энергию и позволяет поддерживать напряжение в сети в определенном диапазоне, если наблюдаются большие изменения напряжения и тока нагрузки.

Стабилизатор обеспечивает переход между источником тока и оборудованием. Приобретать и устанавливать лучше автоматику, потому что она не требует вмешательства человека. Они бывают нескольких типов:

1. Сетевые (для отдельных устройств, можно подключить к обычной розетке).
2. Магистральные (применяют для питания всех устройств в помещении, подключаются к электромагистрали).

Если говорить о задачах, которые решают эти стабилизаторы, то к ним относятся:

• Понижение повышенного напряжения или наоборот.
• Отключение питания при значительных перепадах в сети (ниже 160 или выше 255В).

Существуют также локальные стабилизаторы (подключаются к розетке) и стационарные (подключают к вводному силовому кабелю). Локальные применяют для защиты чувствительной техники. Стационарные — сложные устройства, которые сглаживают перепады во всей сети, спасают дорогую технику, автоматически отключают питание потребителей при перегрузке. Установка стабилизаторов такого типа рекомендуется, если напряжение несколько раз в сутки выходит за пределы 205-235В. Измерить его можно при помощи тестера.

Выбор

Практически все типы стабилизаторов можно применять в быту. Для окончательного выбора следует руководствоваться ключевыми характеристиками приборов. Ориентироваться нужно на:

• Фазность.
• Мощность.
• Активную нагрузку.
• Реактивную нагрузку.
• Запас мощности.
• Диапазон стабилизируемого напряжения.
• Точность стабилизации.
• Способ установки.
• Наличие информационного дисплея.

Выбирать его нужно, учитывая суммарную мощность домашних потребителей. У устройства должен быть запас мощности.

Подключение к стабилизатору бытовых нагревательных приборов нецелесообразно, так как они могут работать при нестабильном напряжении.

Как установить стабилизатор в щит

После того, как вы определились с типом защиты, можно приступать к установке. Чтобы самостоятельно установить стабилизатор напряжения, следует учитывать, что:

1. Комната должна хорошо вентилироваться и быть сухой.
2. Если изделие устанавливается в нише, позаботиться о том, чтобы отделочные материалы соответствовали требованиям безопасности.
3. Воздушный зазор между корпусом и стенами должен быть не менее 10 см во всех сторон.
4. Подставка должна выдерживать вес настенного корпуса.

В подключении устройства нет ничего сложного. Сзади него есть клеммная колодка на 5 разъемов. Очередность подключения следующая:

1. Вводные ноль и фаза.
2. Заземление.
3. Фаза и ноль на нагрузку.

Очень важно выбрать сечение кабеля по мощности и току. Правильную схему монтажа можно найти на корпусе продукции.

Стабилизатор и реле напряжения нужно встраивать в общую схему после счетчика, так как эти устройства являются потребителями.

Сети с тремя фазами: защита стабилизатором

Такие стабилизаторы защищают трехфазных потребителей. Отдельно на каждую фазу должен быть установлен однофазный стабилизатор. При таком подходе можно снизить затраты, а при просадке напряжения на одной фазе, устройство обесточит весь дом. Такая особенность ориентирована на защиту трехфазных электродвигателей.

Ознакомившись с представленной информацией, вы сможете учесть все тонкости при подборе защиты домашней сети от скачков напряжения. Безусловно, важна оценка угрозы. В зависимости от нее, нужно обеспечивать защиту — как отдельных приборов, так и всей домашней электросети.

Защита от скачков напряжения и обрыва нуля

Добрый день. У меня в старой квартире /загородном доме недавно на ГРЩ произошел обрыв «ноля»/ был скачок напряжения. Вся техника в квартире сгорела. Слава богу, у соседей тоже.

Данный диалог с различными вариациями  в офисе нашей компании раздается достаточно часто. Для того, чтобы Вы не произнесли его в один прекрасный день, предлагаем ознакомиться с некоторыми типовыми устройствами защиты от скачков напряжения, которые можно использовать для защиты перепадов напряжения

1. Ограничители перенапряженией –узип

– предназначены для защиты оборудования от импульсных скачков перенапряжений, которые могут возникнуть например вследствие близкого удара молний в линию электропередач или близкой работы устройств с большой индуктивностью..

В основном применяются  в загородном жилье.

Принцип работы: Во время импульса перенапряжения УЗИП  увеличивают свое сопротивление и замыкают на землю распространяющийся по системе разряд.

Более подробно читаем про ограничители перенапряжений. В основном устанавливаются в электрощиты учета

2. Реле напряжения –используют для защиты оборудования от скачков напряжения в сети или «обрыва нуля»

Применяется как в городском, так и загородном жилье..

Принципе работы- реле разрывает цепь, при отклонениях напряжения в сети больше заданных значений. После восстановления напряжения в сети, устройство автоматически замыкает цепь. .

Наиболее известные устройства на российском рынке. Устанавливаются при монтаже квартирных щитков

Реле РН 113



Максимальный ток -32А

Регулировки напряжения Umin 170-230  Umax 240-290

Наличие дисплея, отображающего текущее напряжение в сети.

Устанавливается в распределительных квартирных щитах в однофазных сетях. В случае, если в квартиру или в дом запутывается с помощью трехфазной сети, то обычно обеспечивают защиту каждой фазы

Купить реле РН 113

 Реле 101М



Номинальный ток 16А,

  Регулировки напряжения Umin 160-220  Umax 230-280

Устанавливается путем включения в розетку электросети, защищаемое оборудование включается непосредственно в РН 101М.

Наличие ЖК экрана, с индикацией текущего напряжения в сети

Купить реле РН 101М

Наша компания является дилером компании Новатек Электро, поэтому своим клиентам мы преимущество рекомендует использовать именно реле РН 113.

Реле УЗМ 51

Защита нагрузки от импульсных скачков сетевого напряжения

Макс. ток шунтирования импульсов варистором — 8000 А

Обеспечивает подавление импульсов с энергией до 200 Дж

Защита нагрузки от повышенного напряжения (более 270 В, для УЗМ-51 242-286 В)

Защита нагрузки от пониженного напряжения (менее 170 В, для УЗМ-51 154-198 В)

Фиксированная задержка срабатывания — 0,2с при превышении напряжения

Номинальный ток 63А.

Купить реле УЗМ 51

Реле напряжения РН-106 Новатек Электро (аналог УЗМ51)

Защита отходящих линий от повышенного/пониженного напряжения (в диапазоне 160-280В) и обрыва нейтрали

Номинальный ток — 63А

Мощность подключаемых электроприборов — до 14 квт

Купить реле РН-106

3. Переключатель фаз ПЭФ 3

используется для повышения бесперебойности питания однофазных нагрузок от трехфазной сети.

При изменении напряжения в питающей «фазе» реле переключит питание на другую фазу, в которой напряжение соответвуется зданным значениям.

Купить переключатель фаз  ПЭФ 301.



Защита от скачков напряжения дома или квартиры — ТДС Прибор

Сегодня электроэнергия является неотъемлемой частью жизни любого человека. При использовании разнообразных электрических приборов могут происходить перепады напряжения, что может негативно отразиться на работе бытовой или промышленной техники. Чтобы избежать подобных последствий, рекомендуется устанавливать устройства защиты электрической сети, применяемые в зависимости от характера неполадок.



Причины перепадов напряжения

Скачки напряжения могут происходить по следующим причинам:

1. Большая нагрузка на сеть(просадка напряжения). Возникает, когда в сеть одновременно включают большое количество электрических приборов, при этом мощность сети недостаточна. Признаками большой нагрузки могут быть:

• Внезапное выключение электроприборов.
• Мерцание лампочек.

Наибольший риск перегрузки электросети возникает вечером когда все соседи начинают пользоваться массой приборов.

2. Мощный потребитель по соседству. В данном случае перебои с напряжением могут появляться вследствие близкого расположения крупных потребителей электроэнергии. Например, промышленных предприятий, торговых центров, офисных зданий с мощной вентиляционной системой и др.

3. Обрыв нулевого провода. Нулевой провод предназначен для выравнивания фазного напряжения в сети. В случае его обрыва или другого повреждения (возгорания, окисления) часть потребителей получат повышенное напряжение которое несоразмерно с их дальнейшим функцианированием, а другая часть – заниженное что тоже часто приводит к выходу из строя. При этом электроника, не имеющая индивидуального или установленного на вводе защитного оборудования, с высокой вероятностью выйдет из строя.

6. Удар молнии. Молния, попавшая в линию электропередачи, может стать причиной резкого скачка напряжения, достигающего нескольких тысяч вольт. Такой перепад представляет большую опасность.

Качественное оборудование, защищающее (сеть домашних устройств) от перепадов напряжения, производит ООО «ТДС Прибор». мы разрабатываем устройства для однофазной (УКН-63) и трехфазной сети (РНЛ-1) и поддерживаем складские остатки для вашего удобства.

Возможные последствия скачков напряжения

При изготовлении электроники производители учитывают небольшие скачки напряжения. Поэтому электронная техника, имеющая номинальное рабочее напряжение 220 вольт, может работать при 200 и 240 вольтах. Но стоит помнить, что частая работа электроприборов при напряжении, не соответствующем норме, сокращает период их службы. Кроме того, большие перепады напряжения могут полностью вывести технику из строя и даже спровоцировать пожар, нанеся ущерб здоровью и имуществу потребителя.

При этом, если поломка электрического прибора произошла по причине скачка напряжения, то это не будет являться гарантийным случаем. То есть ремонт техники покупатель должен будет оплатить самостоятельно. В некоторых ситуациях есть возможность подать иск поставщику электроэнергии, но этот процесс очень долгий, сложный и дорогой, к тому же нет никакой гарантии того, что дело будет выиграно. Таким образом, проще заранее предупредить проблемы, возникающие по причине резких скачков напряжения, и установить для этого специальное оборудование.

Виды оборудования для защиты электроприборов от перепадов напряжения

Приборы, защищающие электрооборудование от перепадов напряжения, подбирают в зависимости конкретных задач которые хочет решить потребиель К самым часто используемым приборам относятся:

1. Сетевой фильтр с защитой от перенапряжения. Применяется в основном для маломощного оборудования. Сетевой фильтр является достаточно простым и доступным прибором. Представляет собой удлинитель или моноблок с вилкой, одной или несколькими розетками и выключателем с индикацией подачи питания. Но такой способ защиты локален и крайне не удобен по причине защиты только нескольких направлений и множество неаккуратно раскиданных провадов.

2. Реле защиты РКН и УЗМ. Работа реле заключается в прекращении подачи электрического тока, если напряжение становится слишком низким или слишком высоким. После того, как уровень напряжения восстановится до нормального, устройство возобновит подачу электричества.

Основные преимущества

• Срабатывает за несколько миллисекунд.
• Выдерживает нагрузку от 25 до 63 Ампер.
• Небольшие габариты и удобный монтаж в вводном электрощите.
• Достаточные диапазоны максимального и минимального напряжения.
• Показатели тока отображаются на приборе в режиме реального времени в случа УКН-63.

3. Расцепитель минимального-максимального напряжения (РММ). Данный прибор обеспечивает защиту от экстремальных скачков напряжения в сети.

Преимущества РММ:

• Обладает небольшими габаритами.
• Отличается простотой установки и доступной стоимостью.

Недостатки РММ:

• Не защищает от высоковольтных импульсов.
• Не имеет функции автоматического включения.
• К каждому производителю автоматов подходит только определенный вид РММ
• Невозможно определить причину отключения электроэнергии на объекте по причине отсутствия индикации о сработке РММ.
• Питание в вашем доме не возобновится после восстановления напряжения в сети

4. Стабилизаторы. Прибор обладает функцией выравнивания напряжения в сети при его нестабильности. В зависимости от принципа действия стабилизаторы могут быть:

• Релейные. Отличаются относительно низкой стоимостью и малой мощностью. Однако, вполне подходят для защиты бытовой техники.
• Сервоприводные (электромеханические). Характеристики таких стабилизаторов практически не отличаются от релейных. Однако электромеханические модели стоят дороже.
• Электронные. Основными элементами электронных стабилизаторов являются тиристоры или симисторы. Аппараты обладают достаточно высокой мощностью и точностью, они имеют длительный срок службы и отличаются быстродействием. В большинстве случаев они обеспечивают надежную защиту от перенапряжений. При этом стоимость их достаточно высока.
• Электронные стабилизаторы двойного преобразования. Такие приборы являются самыми дорогостоящими в своем сегменте, но при этом имеют самые лучшие технические характеристики, а также обеспечивают максимальную защиту линии и приборов.

Также стабилизаторы можно разделить на:

• Однофазные – предназначены для подключения к домашней линии.
• Трехфазные – подключаются к электросети крупных объектов.
• Переносные (мобильные).
• Стационарные.

Преимущества стабилизаторов:

• Защищают электроприборы при падении напряжения.
• Обладают продолжительным сроком службы.
• Поддерживают постоянный уровень напряжения.

Недостатки стабилизаторов:

• Могут не справиться с высоким напряжением.
• Множество экспертов рекомендуют применение вместе с Реле контроля напряжения для самых неустойчивых нагрузок к измененениям в сети.
• Обладают высокой стоимостью.
• Как правило конструктив стабилизаторов ограничивает возможность его применения для всех потребителей (электроприборов) в вашем доме.

6. Датчик повышенного напряжения (ДПН). Используется вместе с УЗО (устройством защитного отключения) или дифференциальным автоматом. ДПН определяет превышение установленной нормы напряжения, после чего УЗО размыкает цепь. ДПП конструктивно очень похож по своему функционалу на РММ и обладает похожими свойствами

Спасут ли пробки или автоматы?

На протяжении длительного периода времени в домах использовались «пробки». Они представляют собой плавкие предохранители, защищающие от скачков напряжения. В качестве замены пробкам стали использовать более удобные «автоматы» — автоматические выключатели. Сегодня в большинстве квартир автоматы являются единственными средствами защиты они . обеспечивают защиту от короткого замыкания, и перегрузок . Однако не защищают ваше имущество в виде дорогой техники от скачков напряжения  . Таким образом, пробки и автоматы  не могут обеспечить полноценную защиту от перепадов напряжения, эксперты рекомендуют вам использовать любые методов дополнительной защиты для безопасной эксплуатации вашей бытовой техники.

Эффективность приборов (по функционалу) для защиты от скачков напряжения

	Сетевой фильтр	Реле контроля напряжения	ДНП и РММ	Стабилизатор напряжения
Экстремальные неполадки сети	+	+	+	+
Регулировка пределов сработки реле по напряжению. (На примери УЗМ-63.)	—	+	—	—
Автоматическое восстановление при восстановлении сети.	—	+	—	—
Оперативное Отображение параметров сети и информация о сработках. (На примери УЗМ-63.)		+	—	—
Регулировка потребляемой  мощности  потребителей . (На примери УЗМ-63.)	—	+	—	—



Таким образом, сравнив несколько устройств защиты и самых важных параметров функциональности, реле контроля однофазного напряжения УКН-63 или Реле контроля напряжения РНЛ-1 является самым функциональным решениемм средств защиты от перенапряжений на рынке РФ.

Также необходимо учитывать, что выбирая средство защиты вашей бытовой техники необходимо исходить из собственных потребностей, а если вам необходима помощь в выборе специалисты «ТДС Прибор» всегда рады помочь в решении вашей задачи.

Защита бытовых электроприборов от скачков напряжения.

Перепады и скачки напряжения в существующих электросетях, к сожалению не редкость. Для защиты от таких сюрпризов на предприятиях устанавливают специальные устройства, установка таких устройств в электрощитах жилых домов не входит в обязанности ЖКХ.

Чем же опасны перепады напряжения в сети?

Возгоранием электропроводки, выходом из строя бытовой техники и потерей данных в поврежденных компьютерах.

По Российскому ГОСТу допустимое колебание напряжение в сети должно не выходить за пределы 10% от номинального, другими словами напряжение в розетке не должно опускаться ниже 198 и подыматься выше 242 Вольт, а в момент скачков напряжение может проседать до 35 и подыматься до 400 Вольт.

Необходимо понимать, что опасно не только повышенное напряжение, но и значительно пониженное.

От повышенного напряжения происходит повреждение блоков питания, которые сгорают сразу от перегрузки или значительно сокращают ресурс работоспособности.

Пониженное напряжение опасно в меньшей степени, но тем не менее, тоже зачастую приводит к выходу из строя блоков питания или компрессора холодильника и т. д.

Причины возникновения бросков напряжения:

Разряды молний вблизи линий электропередач. Во время грозы необходимо обязательно отключать от сети бытовую технику.

Аварии на подстанциях, при которых высокое напряжение порядка (6-10 тыс. Вольт) попадает на сторону низкого напряжения.

Отгорание или обрыв нулевого провода на подстанции и в электрошкафах – довольно распространенная причина. Как правило, происходит по причине неправильного или ненадежного присоединения. При его обрыве или отгорании, происходит «перекос фаз», и в части квартир повышается напряжение до 380 В и выше, а у некоторых опускается до 40 В.

Чтобы защитить бытовую электронику от гибели, а квартиру от пожара устанавливают специальную защиту. Конечно это дополнительные расходы, но они окупаются. Ведь ремонт вышедших из строя холодильников, стиральных машин, телевизоров и компьютеров влечет за собой не только денежные расходы, но и немалую потерю времени.

В настоящее время выпускается достаточно много устройств защищающих от скачков напряжения, и все они различаются как по качеству, так и по цене. Давайте познакомимся поближе с наиболее распространенными и проверенными из них.

Сетевой фильтр

Пожалуй, является самым распространенным и доступным вариантом защиты. Применяется для отдельно расположенного электроприбора и получившего название «Пилот» благодаря марке самого массового сетевого фильтра.

Сетевой фильтр способен защитить только маломощное электрооборудование. Например, компьютер или аудиосистема, но только от малых скачков напряжения, от значительных перепадов он не спасет, скорее сгорит сам.

Работа сетевого фильтра основана на трех основных компонентах

Предохранитель или плавкая вставка выполняет защиту от короткого замыкания и токов перегрузки.

Режекторный фильтр защищает от помех, образующихся при работе электродвигателя, генератора или сварочных аппаратов недалеко от вашего дома.

Но все вышеописанные компоненты присутствуют только в настоящих сетевых фильтрах, в дешевых удлинителях может присутствовать максимум автоматический предохранитель. Поэтому, перед покупкой стоит внимательно изучить тех. паспорт на изделие, в котором указаны все защиты присутствующие в той или иной модели. Стоит упомянуть, что для работы любого сетевого фильтра обязательно наличие заземления, так как все помехи и перенапряжения сбрасываются на землю через заземляющий проводник.

Если контур заземления отсутствует, тогда сетевой фильтр превращается в обыкновенный удлинитель.

Источник бесперебойного питания (ИБП) UPS

Источники бесперебойного питания (UPS) применяются для защиты компьютеров и другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: скачков напряжения, электромагнитных и радиочастотных помех, высоковольтных выбросов и полного исчезновения напряжения в электросети. При напряжении до 270 Вольт ИБП переходит на работу от аккумуляторов, что позволит продолжать работу от нескольких минут, до нескольких часов в зависимости от модели.

Подбор ИБП происходит по мощности защищаемого электроприбора.

Стабилизаторы напряжения.

Установка стабилизатора напряжения является идеальным вариантом для тех, кто пользуется дорогостоящей электронной аппаратурой. В отличие от ИБП и сетевых фильтров стабилизатор напряжения постоянно нормализует напряжение до 220 Вольт. А при повышении напряжения до 250 Вольт, отключит подачу электроэнергии. После нормализации напряжения в электросети, стабилизатор в автоматическом режиме подключит электропитание.

Установка стабилизатора напряжения возможна как на отдельный электропотребитель, так и на всю сеть дома или квартиры. В последнем случае подбор стабилизатора напряжения происходит исходя из мощности всего электрооборудования дома.

Реле контроля напряжения.

Реле контроля напряжения устанавливают именно для защиты от скачков напряжения. Причем реле защищают не только от повышенного, но и от пониженного напряжения. Реле работает полностью в автоматическом режиме и восстанавливает электроснабжение с небольшой задержкой после возвращения его показателей на входе в норму. Устанавливаются реле в щитах на DIN – рейку. В настоящее время выпускается множество моделей реле с индикацией и возможностью ручной корректировки пределов напряжений, а так же времени отключения и подключения нагрузки.

В любом случае если у вас возникают трудности с выбором технического устройства для защиты от перепадов напряжения лучше обратится к специалистам.

Материалы, близкие по теме:

Как защититься от скачков напряжения в электросети

Наверное, невозможно найти человека, у которого ни разу не выходила из строя бытовая техника, например, холодильник. Задумывались ли вы — почему это произошло?

Причиной поломки бытовой техники в большинстве случаев является значительное отклонение напряжения сети от нормы 220 Вольт! Причём отклонение напряжения возможно как значительно ниже, так и значительно выше нормы.
Из-за чего может произойти резкий скачок напряжения в электросети? Причин очень много, приведем примеры самых распространенных. Первая причина – это обрыв нулевого провода. Предназначение нуля – выровнять ток в фазах и поэтому при обрыве нуля происходит резкий сбой, при котором в сеть одних потребителей поступает напряжение ниже 220 Вольт, а в сеть других попадает повышенное напряжение, вплоть до 380 вольт. Вторая причина перенапряжения в электросети – это невнимательность при подсоединении контактов в щите. Еще одна из многих причин — перенапряжение в питающей сети во время грозы.

Для того, чтобы защитить бытовую технику от подобных ситуаций, существуют различные устройства защиты от перенапряжения – это реле напряжения и стабилизаторы напряжения.
Реле напряжения автоматически отключает электропитание, если его значение выходит за допустимые пределы, и включает его снова, когда в сети восстанавливается нормальное напряжение. Порог отключения напряжения на реле вы можете настраивать самостоятельно с помощью регуляторов на панели прибора. Реле монтируется в электрический щит, но для защиты одного прибора, например холодильника, есть розеточные реле. На некоторых моделях реле предусмотрен встроенный вольтметр, позволяющий просматривать действующее напряжение в электросети.

Стабилизатор напряжения это прибор, который не только автоматически поднимет пониженное напряжение, понизит повышенное напряжение, но и автоматически отключит электропитание при аварийных скачках напряжения. После того, как в сети установится нормальное напряжение, стабилизатор напряжения автоматически подключит питание к вашим электроприборам.
Наша компания оказывает услуги по подбору и продаже оборудования для защиты и стабилизации электросетей заказчика от повышенного и пониженного напряжения, в том числе
— замеряем параметры электросети,
— анализируем результаты замера параметров электросети,
— представляем результаты замера в графическом виде с указанием интервалов и величин замеров выходящих за значения ГОСТ,
— подбираем необходимое оборудование для защиты ваших электроприборов от скачков напряжения, для системы бесперебойного электроснабжения,
— подключаем оборудование в вашу электросеть.

Выбрав стабилизатор напряжения в нашей компании, Вы получите:
— гарантированную защиту ваших электроприборов от проверенных производителей,
— техническое обслуживание в течение всего срока эксплуатации стабилизатора напряжения,
— возможность произвести обмен установленного стабилизатора напряжения на более мощный.

Телефон для консультаций: (423) 246-02-26 г.Владивосток

Защита от скачков напряжения бытовые электрические товары во владивостоке

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения

Реле контроля напряжения трехфазное ZUBR 3F, 5А

Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

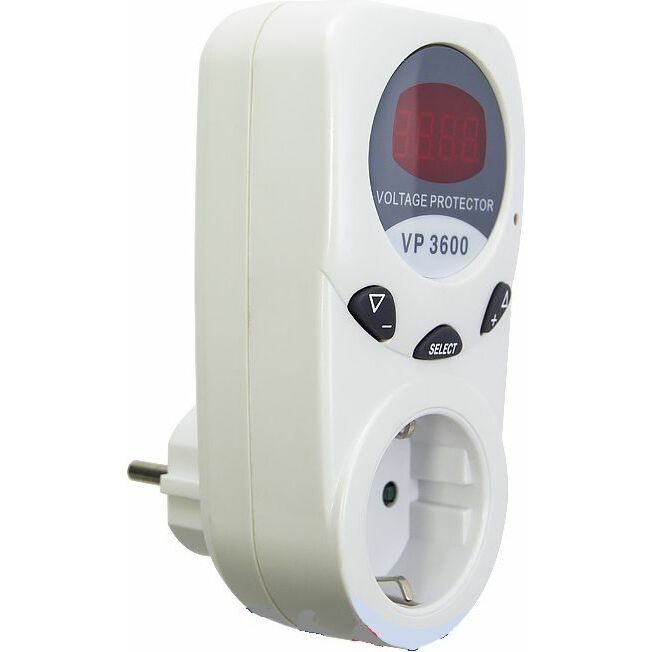

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения

Релейный стабилизатор напряжения

Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

• Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
• Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
• Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
• Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.

ИБП (источник бесперебойного питания)

Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W

Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения

Сетевой фильтр MOST EHV 2м (белый)

Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Скачки напряжения в электросети: что делать?

Если в квартире часто происходят скачки напряжения, то сначала узнайте, на чьём балансе находятся ваши сети. Если на балансе МКД, то обращайтесь в Управляющую компанию, если в СНТ — то к председателю садового общества.

Одновременно с этим сообщите о проблеме в энергоснабжающую организацию. Электросети внутри МКД находятся на балансе Управляющей компании, а за внешние сети отвечают энергетики.

Далее соберите подписи тех жильцов, у которых также бывают скачки напряжения. Напишите жалобу и отнесите её в УК, а также в РЭС, в отдел по работе с физлицами. Сейчас во многих городах при ресурсоснабжающих компаниях открыты центры обслуживания потребителей. Если в вашем городе такой центр существует, позвоните туда (телефоны и адреса можно посмотреть на сайтах компаний, например, Ленэнерго, Мосэнерго, Алтайэнерго).

Если вопрос никак не решается, то подайте жалобу на сайт Россетей, указав, что местные компании игнорируют проблему. Чтобы вопрос решался оперативнее, можно написать, что в доме проживают маленькие дети или ветеран войны, труда, инвалид, и такие скачки напряжения угрожают их жизни и здоровью.

А теперь представьте такую ситуацию: после колебания напряжения в сети не включается телевизор, холодильник, микроволновка и пр. Что делать, если сгорела техника от перепада или скачка напряжения? Опять же, в первую очередь обращайтесь в УК: звоните, оставляйте заявку. Не реагируют? Тогда зафиксируйте причинённый ущерб на бумаге и обратитесь в суд.

Действует ли гарантия на технику, испорченную вследствие скачка напряжения? Нет, данный случай не является гарантийным, так как по закону эти поломки являются следствием пользования техникой с нарушением правил пользования (превышение напряжения в 220W).

Однако судебная практика насчитывает тысячи дел, решённых в пользу потребителя, понёсшего убытки. Возмещение взыскивается с поставщика электроэнергии.

А теперь краткий алгоритм действий для тех потребителей, которые понесли убытки и из-за скачков напряжения в сети:

1. Зафиксируйте дату и точное время перепада напряжения.
2. Сдайте в ремонтную мастерскую вышедший из строя прибор; попросите мастера составить акт и указать причину поломки.
3. Оплатите услугу по ремонту, сохраните платёжный документ.
4. Составьте претензию, подробно описав в ней все обстоятельства случившегося. Приложите копию акта из сервисной мастерской. Потребуйте возместить сумму понесённых расходов по ремонту.
5. Направьте претензию поставщику электроэнергии; копию претензии с подписью сотрудника о принятии и печатью организации оставьте у себя.
6. Если по истечении 14 дней не последует никакой реакции, направьте исковое заявление в суд о возмещении ущерба в соответствии с п. 1 ст.13 вышеупомянутого закона.

В подавляющем большинстве случаев суд принимает сторону истца по таких спорам. Если не сможете составить претензию, исковое заявление, являться в суд самостоятельно, наймите юриста. Все расходы будут взысканы с ответчика.

Устройство защитного отключения

Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ – защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.

Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО – автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.

Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО – это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.

Причины скачков напряжения в электросети

Для начала разберёмся в том, что такое скачок напряжения. В быту скачками напряжения принято называть резкое изменение показателей напряжения.

В судебной практике данный вопрос рассматривается в случаях, когда перенапряжение становится причиной нанесения ущерба.

Нормативная документация различает следующие понятия:

1. Отклонение напряжения. Это изменение амплитуды продолжительностью более 1 минуты. Различают нормально и предельно допустимое отклонение напряжения. Максимально допустимым считается отклонение в 10% от номинального.
2. Колебание напряжения — изменение амплитуды продолжительностью менее 1 минуты.
3. Перенапряжение. Это повышение напряжения свыше 242 В, которое может длиться даже менее 1 секунды.

Таким образом, скачками напряжения можно называть как небольшие, но длительные изменения показателей напряжения, так и кратковременные, но значительные превышения показателей нормы («импульсные скачки»).

Излишняя энергия, вызванная скачком в электросети, воздействует на приборы, потребляющие ток, что приводит к их поломке.

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства	Для чего предназначено	Где применяется
I класс	Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.	Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс	Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.	Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс	Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.	Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Перенапряжение в результате коммутации

Такое явление может произойти при включении в линию или выключении приборов, дающих высокую индуктивную нагрузку. К ним относятся блоки питания, электромоторы, а также мощные инструменты, запитывающиеся от сети.

Этот эффект обусловлен законами коммутации. Моментальное изменение величины тока в соленоиде, а также разности потенциалов на конденсаторе произойти не может. Когда цепь с такой нагрузкой соединяется или размыкается, то в месте контакта отмечается появление вызванного самоиндукцией и коммутационными процессами электрического потенциала.

Течение переходного процесса всегда сопровождается выбросом напряжения, которое обладает полярностью, обратной входному. Небольшая емкость проводников в сети вызывает резонанс, длящийся короткое время и вызывающий высокочастотные колебания. По завершении переходного процесса они затухают.

Сколько продлится перенапряжение и какова будет его величина, зависит от следующих показателей:

• Индуктивность нагрузки.
• Моментальное значение разности потенциалов при коммутации.

• Емкость подключающих электрических кабелей.
• Реактивная мощность.

Чем опасны перенапряжения и с чем связаны?

Перенапряжения имеют разную природу и от этого различаются длительностью и величиной. Обычно длительные перенапряжения возникают из-за какой-либо поломки понижающего трансформатора на подстанции или обрыва нулевого провода в сети.

Пути разноса перенапряжения

Данные перенапряжения обладают сравнительно небольшими показателями, но действуют достаточно долгое время и представляют реальную угрозу для человека, и для вашего оборудования.

Долгое повышение напряжения может случиться из-за неравномерного распределения нагрузок по всем фазам во внешней сети. Именно тогда возникнет перекос фаз, при котором напряжение на загруженной фазе будет ниже, а на незагруженной естественно выше номинального.

Краткие по времени всплески напряжения могут появиться из-за переключений в энергосети или во время включения достаточно сильных реактивных нагрузок.

Сильные импульсные перенапряжения возникают в результате воздействия грозовых разрядов.

И напряжение может достигнуть десятков киловольт. Данные импульсы длятся в течение сотни микросекунд, и специальные защитные автоматы просто не успевают на них среагировать, потому что самые современные виды автоматов имеют время срабатывания единицы миллисекунд, и это может быть причиной выхода из строя и повреждения изоляции между фазой и нейтралью.

Хотя, это не приведет к короткому замыканию и не нарушит работу сети, но приведет к небольшой утечке тока в месте повреждения изоляции. И если будет проходить между фазой и нейтралью, то не будет фиксироваться и автоматами защиты, и это приведет к повышенному нагреву изоляции и ускоренному процессу ее старения. По истечении времени сопротивление изоляции на данном участке значения уменьшается, и ток утечки возрастет.

Почему происходят скачки напряжения в энергетической сети

Обратимся к закону Ома (точнее к его следствиям). Мощность потребления исчисляется, как произведение величины силы тока на значение напряжения. Если генерирующее устройство имеет ограничение по мощности нагрузки, то при увеличении тока потребления, напряжение в линии пропорционально снижается. Аналогично происходит обратный процесс: если при фиксированной мощности генератора, снижается ток потребления, резко повышается напряжение в сети.

Разумеется, генерирующие электроустановки проектируются таким образом, чтобы напряжение в сети автоматически стабилизировалось.

Однако на практике, параметров стабилизирующих схем часто недостаточно.

Еще одна причина, не связанная с неисправностью сети — перекос фаз. Как правило, все трансформаторные подстанции работают по трехфазной схеме 380 вольт. Возьмем, к примеру 90 квартирный многоэтажный дом. Питание помещений организуется следующему принципу: общая нейтраль, и по одной фазе 220 вольт на каждые 30 квартир.

Если на одной из фаз пропадает нагрузка (обрыв линии, сработал автомат защиты, и прочее), на оставшихся вводах автоматически возрастет напряжение.

Виды перепадов напряжения

Известно несколько видов перепадов напряжения в сети, классифицируемых по их продолжительности и амплитуде. В соответствии с этими признаками, все они делятся на следующие группы:

• Кратковременные всплески небольшой величины, связанные с переходными процессами из-за включения силового оборудования (лифта или насосных станций, подключенных на эту же фазу) или с сильными грозовыми разрядами;
• Длительные падения напряжения ниже допустимого ПУЭ уровня;
• Сильное превышение допустимого максимума (перенапряжение, достигающее значений 260-300 Вольт) в течение длительного времени;
• Постоянные всплески напряжения значительной по величине амплитуды, возникающие из-за неисправности станционного оборудования.

Обратите внимание! Все приведённые выше отклонения расположены в порядке возрастания их опасности для подключённой к бытовой сети аппаратуры. В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески)

Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники

В связи с указанной классификацией для защиты от перепадов напряжения должны применяться различные типы оборудования (включая устройства, реагирующие на кратковременные всплески). Указанное обстоятельство предполагает совершенно иной подход к выбору защитных приборов, применяемых для подключения бытовой техники.

Если при кратковременных всплесках в сети чаще всего срабатывают входные двухполюсные автоматы, то в ситуации с длительным превышением напряжением значений порядка 300 Вольт могут случиться очень неприятные вещи. При этом возможно полное выгорание дорогостоящего оборудования, не защищённого качественным стабилизирующим устройством. Такие же последствия наблюдаются в случае попадания в строение сильного грозового разряда (особо опасно это явление в сельской местности).

Стабилизаторы напряжения

Стабилизатор (нормализатор) напряжения применяется для поддержания стабильного и качественного напряжения в сети. Его назначение — поддерживать выходной сигнал на уровне 220 вольт, независимо от его уровня на входе. Стабилизатор не улучшает форму сигнала, не исправляет синусоиду, а только корректирует величину напряжения. При этом стоит заметить, что к стабилизаторам, вносящим изменение в синусоиду входного сигнала из-за своей конструкции, подключать приборы содержащие электродвигатели нельзя, так как это приводит к их перегреву.

Виды и их параметры

Стабилизаторы выпускаются с точной регулировкой, но с медленным реагированием на изменение входного сигнала (электромеханические) или с высокой скоростью реакции, но с погрешностью при подстройке уровня сигнала. Перед тем как подобрать себе вид оптимального нормализатора, необходимо померить уровень сигнала в сети. Измерения проводятся в разное время суток на протяжении недели.

Таким образом, определяется требуемый диапазон работы, а при возможности нужно исследовать, насколько быстро изменяется величина напряжения, и вид стабилизатора. Если величина изменяется медленно, оптимальным будет электромеханический тип. Если существуют резкие провалы, то ступенчатый. По принципу работы различают:

1. Релейные. Основными радиоэлементами, входящими в состав такого типа устройств, являются многообмоточный трансформатор и мощные реле. При отклонениях сети от номинального напряжения происходит автоматическое переключение обмотки с использованием силового реле. Такой нормализатор характеризуется низкой ценой, но главный его недостаток в ступенчатой подстройке величины напряжения. При этом на выходе получается уже не чистая синусоида.
2. Сервомоторные. Другое название — электромеханические. В работе используется автотрансформатор и двигатель, последним управляет система контроля. Обладает: низкой ценой, плавной регулировкой, компактными размерами и чистой синусоидой на выходе. К недостаткам относят шум и низкую скорость срабатывания.
3. Инверторные. Действуют на основе двойного преобразования, сначала переменный ток в постоянный, а затем снова в переменный. Всё управление происходит с применением микроконтроллера. Работают в большом диапазоне входного сигнала с высокой скоростью реагирования. Обеспечивают защиту и от импульсных помех, но при этом являются самыми дорогими устройствами.
4. Симисторные. Принцип работы такой же, как у релейного типа, но вместо механических узлов используются полупроводники, работающие в режиме ключа. Отличаются быстротой срабатывания и высоким коэффициентом полезного действия. При этом они совершенно бесшумные, но сложны в своих схемотехнических решениях.
5. Феррорезонансные. Для бытового применения не используются, так как имеют большой вес и высокий уровень шума. Работают на эффекте феррорезонанса.

При изготовлении стабилизаторов используются различные методы достижения стабильного сигнала на выходе устройства. Любой нормализатор обязан поддерживать напряжение в допустимом диапазоне при его отклонении. Если отклонение составит большее значение, стабилизатор отключится и прервёт подачу электричества к подключённой нему нагрузке. Нормализаторы характеризуются такими параметрами:

1. Максимальное входное напряжение. Это максимальный уровень сигнала, понижающийся стабилизатором до 220 вольт.
2. Минимальное входное напряжение. Это минимальный уровень сигнала, повышающийся стабилизатором до 220 вольт.
3. Выходное напряжение. Величина максимального выходного напряжения, подающегося со стабилизатора на нагрузку.
4. Полная мощность. Пиковая мощность, которую может выдержать устройство, измеряется в ВА.
5. Вид индикации. Может использоваться цифровой экран или аналоговые приборы.
6. Тип. Принцип работы.
7. Количество фаз. В зависимости от типа электропроводки бывают двух видов: однофазные и трёхфазные.

Причины возникновения и опасность скачков напряжения

В момент перепада напряжения в электрических сетях его амплитуда изменяется на короткий промежуток времени. После этого она быстро восстанавливается с параметрами, приближенными к начальному уровню.

Подобный импульс электрическим током продолжается буквально в течение нескольких миллисекунд, а его возникновение обусловлено следующими причинами:

• Грозовые разряды. Вызывают скачки напряжения до нескольких киловольт, которые не сможет выдержать ни один прибор. Подобные перепады нередко становятся причиной отключения сети и пожара.
• Перенапряжение, вызываемое процессами коммутации, когда подключаются или отключаются потребители с высокой мощностью.
• Явление электростатической индукции при подключении электросварки, коллекторного электродвигателя и другого аналогичного оборудования.

Опасность последствий от перенапряжений наглядно отражается на рисунке, где грозовой и коммутационный импульсы существенно отличаются от номинального сетевого напряжения. Изоляционный слой в большинстве проводов рассчитан на значительные перепады и пробоев обычно не случается. Часто импульс действует очень недолго и напряжение, проходя через блок питания и стабилизатор, просто не успевает подняться до критического уровня.

Иногда слой изоляции сети 220 В может не выдержать возрастающего напряжения. В результате случается пробой, сопровождающийся появлением электрической дуги. Для потока электронов образуется свободный путь в виде микротрещин, а проводником служат газы, наполняющие микроскопические пустоты. Этот процесс сопровождается выделением большого количества тепла, под действием которого токопроводящий канал расширяется еще больше. Из-за постепенного нарастания тока, срабатывание защитной автоматики немного запаздывает, и этих нескольких мгновений вполне хватает, чтобы вывести из строя в частном доме всю электропроводку.

Особую опасность представляют повышенное и пониженное напряжение, находящееся в таком состоянии долгое время. В основном это происходит по причине аварийных ситуаций, которые требуется устранить, чтобы ток пришел в норму. Других способов нормализации и каких-либо специальных приборов, защищающих от этого явления, не существует.

Как работает реле контроля фаз в сети 380В

В сети 380В может быть установлено трехфазное реле напряжения. Это имеет смысл, если в доме имеется оборудование с трехфазным питанием.

Подключение реле напряжения в сети 380В

В этом случае реле срабатывает при отклонении напряжения на любой фазе и отключает нагрузку по всем трем линиям. При отсутствии потребителей с питанием 380В удобнее и дешевле подключить три отдельных реле напряжения. В этом случае мы получаем три группы потребителей 220В, для которых могут быть установлены различные предельные значения напряжения и время задержки.

Схема подключения реле напряжения на каждой фазе в сети 380В

Обзор цен

Купить защитное устройство можно в любом магазине электрических товаров

Обращаем Ваше внимание, что цена может варьироваться в зависимости от нужного типа защиты от перенапряжений и конкретной марки устройства (Зубр, Альбатрос и прочие)

Рассмотрим приблизительную стоимость автоматики:

В большинстве случаев, при покупке комплектов защиты от перенапряжения предоставляются скидки.

Как часто в вашей квартире горела техника? Задавались ли вы вопросом о том, почему это произошло? Возможно более правильным было бы изначально позаботиться о том, что бы защитить свою технику от подобных ситуаций, ведь в нашей жизни они далеко не редкость. Во вторичном фонде электрика находится в плачевном состоянии и рассчитывать на то, что вас минует скачек напряжения не приходится. При том состоянии, в котором находятся наши городские электросети, скачки напряжения обыденная вещь. Просто сегодня он был незначительным и вы его не заметили, а завтра сгорела техника и крайнего вы вряд ли найдете.

Нас достаточно часто нанимают обслуживающие организации для проведения замены подъездной электрики и вводных распределительных устройств. Насмотрелись мы в домах таких ужасов, что рассказывать слишком долго, да и смысла в этом нет. В обще домовой электрике не предусмотрено никаких средств защиты, только в ТП стоят жуткие вставки, которые срабатывают уже тогда, когда в общем — то поздно. Спасают они разве что сам кабель, идущий от дома к ТП.

Как же обезопасить себя и технику в вашей квартире от подобной ситуации. Техника зачастую дорогостоящая, а ее внутренняя защита не предназначена для условий эксплуатации в России. Ведь в цивилизованных странах сам поставщик электроэнергии не пропустит к потребителю завышенное или заниженное значение напряжения, отключив питание до выяснения причин неисправности. У нас же в первую очередь страдают потребители и страдают без шансов на восстановление справедливости. За время работы в подобных домах я не слышал ни одного случая, когда жилец добивался компенсаций, а с жильцами в первую очередь приходится общаться именно нам. Впоследствии многие из них становились нашими клиентами и мы помогали организовать защиту от подобных ситуаций.

Только испытав на себе дорогостоящий ремонт техники люди понимают, что намного дешевле сразу приобрести и установить защиту, нежели потом разводить руками и искать виноватых.

Виды изменений в сети

График допустимых показаний отклонения в сети

Выделяют несколько типов скачков напряжения:

• Отклонения. Здесь подразумевается изменение амплитуды, длительность каждой из которых составляет больше 60 сек. Причем есть нормально допустимое и предельно дозволенное отклонения. Во втором случае нормой считается показатель не больше 10% от нормального.
• Колебания (падение напряжения). Здесь амплитуда меняется в меньшую сторону и составляет до 60 сек. Также нормальным считается показатель до 10% от оптимального.
• Перенапряжение. Это резкое увеличение тока выше отметки 242 Вольт. Длительность таких скачков до 1 сек.

Как защитить технику от скачков напряжения

Скачки напряжения (например, во время грозы) могут сильно повредить устройства, оставленные подключенными к сети, даже если они выключены. Здесь мы покажем вам, как обеспечить правильную защиту от перенапряжения.

Что такое перенапряжение?

Термин «перенапряжение» означает напряжение в электрической системе, которое настолько велико, что превышает допустимый диапазон ее номинального напряжения.

В Европе используется напряжение сети 230 В (плюс / минус 23 В). Сильный ток, обычно необходимый на кухне для подключения бытовой техники, составляет 400 вольт.

A Удар молнии приведет к перенапряжению и повреждению этих устройств и установок.

Причины и опасности перенапряжения

Во время грозы между отрицательными зарядами в нижней части грозового облака и положительными зарядами на земле электрические напряжения часто могут превышать десять миллионов вольт.Если он достигает «переполнения» , то через него протекает ток около 300 000 ампер. В лучшем случае это приведет к перегоранию предохранителя.

В зависимости от степени серьезности молния также может повредить конструкцию здания и сооружения в доме. Высокая температура может даже вызвать возгорание.

Подключенные к розетке устройства, такие как компьютеры, бытовые приборы или электронные обогреватели, могут стать жертвами скачков напряжения. В худшем случае это приводит к потере данных или полной поломке устройства.

Могу ли я получить страховку для компенсации этих убытков?

Вы можете застраховаться от повреждения вашего дома и ваших электрических устройств грозой. Стандартное страхование жилого дома покрывает ущерб от пожара, урагана и молнии. В контрактах часто оговаривается, какой именно тип защиты от перенапряжения должен присутствовать; например, внешний молниеотвод.

Страхование домашнего хозяйства покрывает ущерб всему содержимому вашего дома, например, мебели, коврам, сантехнике и электроприборам.Новые правила иногда включают в себя защиту от скачков напряжения, однако убедитесь, что вы проверите, так как это не входит в стандартную комплектацию. Страхование домашнего имущества обычно не несет ответственности за потерю данных.

Итак, если ударит молния и жесткий диск компьютера сломается, страховка может оплатить новый жесткий диск. Однако они не будут покрывать расходы на восстановление данных или восстановление программного обеспечения, документов или фотографий.

Наш главный совет: обязательно сделайте резервную копию своих данных и сохраните квитанции на все оборудование и программное обеспечение.

Типы защиты от перенапряжения

Существует разница между внешней и внутренней защитой от перенапряжения.

• Внешние разрядники тока молнии («разрядники молнии»): В ЕС эта молниезащита определяется стандартом EN 62305. Внешняя молниезащита должна соответствовать внутренней молниезащите здания.
• Ограничитель перенапряжения (устройство защиты от перенапряжения типа 2): Эта защита обычно используется в напольных распределительных устройствах в зданиях.Он ограничивает остаточные перенапряжения при ударе молнии до менее 600–2000 В.
• Специальное оборудование, например Сетевой фильтр (устройство защиты от перенапряжения, тип 3): Защищает розетки и штекерные соединения. Он снижает остаточные перенапряжения примерно до 230 В.

Защита от перенапряжения: продукты для дооснащения

Большое количество встроенных токопроводящих деталей в домах и постоянно увеличивающееся количество технического оборудования означают, что молния может быть очень опасной. Коммутаторы, маршрутизаторы, межсетевые экраны, модемы xDSL, ISDN, ноутбуки, ПК, телевизоры и мультимедийные устройства; все нуждается в защите.

Это начинается с розетки. 8-контактная розетка Super-Solid от BRENNSTUHL предлагает восемь подключений и обеспечивает защиту ваших устройств от перенапряжения и молнии до 4500 ампер. Он чрезвычайно прочный, изготовлен из небьющегося поликарбоната.

Практичный адаптер защиты от перенапряжения SURGE PROT 2 обеспечивает защиту от перенапряжения до 13 500 А и имеет встроенное устройство защиты от детей.

Сетевые кабели особенно опасны, потому что они являются идеальными проводниками. Здесь может помочь устройство защиты от перенапряжения ALLNET . Поместите его между сетевым кабелем или соединением xDSL / ISDN и защищаемым устройством.

APC SurgePlus 325 предлагает четыре розетки с защитой от перенапряжения высокого напряжения, две из которых имеют резервную батарею.

Для оптических сетей HWU OLD6000 представляет собой соединитель Ethernet для защиты от скачков напряжения.При использовании в существующих сетях с обычной проводкой интерфейс соединен оптическим мостом и гальванически изолирован. Оптическая передача также невосприимчива к паразитным электромагнитным помехам.

Если вы склонны подключать USB-устройства к компьютеру, вам также следует подумать о защите от молний. Например, если молния попадает в высокий прожектор во время вечеринки в саду, это может вывести из строя подключенный к сети ноутбук ди-джея.

При управлении освещением, электрическими системами или машинами через USB гальваническая развязка обеспечивает необходимую защиту компьютера.

---

Другие интересные статьи:

Powerbank Сравнение: Ansmann PB 10.8 и Intenso Slim S10000

Защита от скачков напряжения — 20 вещей, которые вы должны знать

Все электрические установки подвержены частым перебоям в подаче электроэнергии. Неконтролируемые аномалии, такие как удары молнии и электромагнитные помехи, могут искажать и искажают подачу переменного тока в здания. Некоторые из них могут быть катастрофическими, разрушая оборудование от одного всплеска, в то время как другие могут быть слишком маленькими, чтобы их можно было заметить сами по себе, но они имеют кумулятивный пагубный эффект на оборудование, которое со временем по необъяснимым причинам выходит из строя.Но есть простые способы справиться с этими проблемами.

Существует четыре основных типа скачков напряжения, которые могут нарушить работу электроустановок, будучи наложенными на номинальное сетевое напряжение: скачки атмосферного напряжения, скачки рабочего напряжения, переходные перенапряжения промышленной частоты и скачки напряжения, вызванные электростатическим разрядом.

Недавно я разговаривал с Джастином Барреттом, менеджером по продукции — конечное распределение низкого напряжения в Schneider Electric, чтобы узнать, как эффективно бороться с этими вредными скачками и защищать электрические установки.

Barrett перечислил ряд простых специализированных продуктов, которые могут быть установлены в электрические распределительные щиты для устранения этих аномалий: «Ограничители напряжения используются в подстанциях СН / НН на выходе трансформатора, а также в схемах заземления IT. Они могут вызывать скачки напряжения на землю, особенно скачки промышленной частоты.

«НН-разрядники для перенапряжения — это очень разные устройства с точки зрения технологии и применения. Ограничители перенапряжения НН выпускаются в виде модулей, которые устанавливаются внутри распределительных щитов НН.Также существуют вставные типы и те, которые защищают розетки. Они обеспечивают вторичную защиту соседних элементов, но имеют небольшую пропускную способность. Некоторые из них даже встроены в нагрузку, хотя не могут защитить от сильных скачков напряжения.

«Слаботочные ограничители перенапряжения или устройства защиты от перенапряжения защищают телефонные или коммутационные сети от скачков напряжения снаружи (молния), а также изнутри (загрязняющее оборудование, коммутационные устройства и т.

«Слаботочные ограничители перенапряжения также устанавливаются в распределительных коробках или встраиваются в нагрузку.”

Чтобы помочь подрядчикам-электрикам лучше понять электрические скачки и способы их уменьшения, Barrett предоставил Electrical Solutions ответы на 20 часто задаваемых вопросов, которые перечислены ниже:

1. Как работает ограничитель перенапряжения?

Ограничитель перенапряжения — это устройство, предназначенное для ограничения переходных перенапряжений в линии электропередачи и отвода пиков тока. Он применяется ко всем устройствам, функция которых заключается в ограничении амплитуды или размера переходного перенапряжения до достаточно низкого значения, чтобы оно не представляло опасности для электрической установки и распределительного устройства, через которое оно проходит.

2. Зачем комбинировать ОПН с разъединителем?

Комбинация разрядника для защиты от перенапряжений с устройством отключения дает преимущество в изоляции ОПН от остальной электроустановки на случай короткого замыкания ОПН из-за перенапряжения, содержащего слишком много энергии (например, прямого удара молнии в здание) или неисправность установки постоянного тока (ниже 50 Гц) (например, обрыв нейтрали, инверсия фаз).

Разъединитель также обеспечивает индикацию «окончания срока службы» — «переключение вниз», которое делает невозможным сброс сигналов, требующий замены разрядника для защиты от перенапряжения.Обратите внимание, что отключающая способность разъединителя должна быть больше или равна I _sc установки.

Встроенный разъединитель / разрядник исключает возможность ошибки при выборе внешнего разъединителя; он упрощает электромонтаж и повышает эффективность ограничителя перенапряжения за счет уменьшения длины подключения к сети питания.

3. Как выбрать стационарный и выкатной ограничители перенапряжения?

Ограничитель перенапряжения не является расходным защитным устройством, как плавкий предохранитель.Если он правильно подобран и установлен, срок его службы такой же, как и у других устройств, установленных в электрощитке.

Использование съемного картриджного разрядника для защиты от перенапряжений представляет интерес только для третичных или промышленных установок, где требуются процедуры технического обслуживания электроустановок; например, при проверке сопротивления заземляющего соединения, при котором сеть заземляющих соединений должна быть изолирована от остальной электрической установки.

4.Как определить вышедший из строя или неисправный ОПН?

Международный электротехнический стандарт IEC 61643-1 налагает требование «индикации истечения срока службы» для ОПН, в которых используются варисторы. Например, в ограничителе перенапряжения Schneider Electric Quick PRD на лицевой стороне есть индикация работы и окончания срока службы.

Когда индикатор горит белым цветом и горит вниз, разрядник для защиты от перенапряжений «не работает». Его можно снова ввести в эксплуатацию, переключив тумблер вверх.

Когда индикатор горит красным, а переключатель находится в нижнем положении, разрядник для защиты от перенапряжений поврежден. Чтобы в этом убедиться, переключатель следует переместить вверх в положение «включено». Если переключатель опускается вниз, картридж ограничителя перенапряжения необходимо заменить.

5. Как установка определяет эффективность ОПН?

Чем короче соединения между сетевой сетью и выводами разрядника (т. Е. «Правило 50 см»), тем эффективнее обеспечивается защита.Это параметр, который в наибольшей степени влияет на способность разрядника «поглощать» ток молнии, ограничивая общее остаточное напряжение, «видимое» защищенными нагрузками, до максимального значения. Это напряжение должно быть меньше 1500 В, так как выше этого предела нагрузка разрушается.

В качестве примера рассмотрим разрядник Domae Quick PF. Чтобы гарантировать, что общее остаточное напряжение, «видимое» нагрузкой, составляет менее 1500 В, готово к подключению и соблюдается «правило 50 см», устройство имеет клемму заземления с двойным вводом для прямого подключения заземление к разряднику для защиты от перенапряжений после клеммной колодки заземления и аксессуара для подключения к сети.

Для ограничителя перенапряжения, установленного с использованием медного кабеля длиной 1 м, при воздействии на него тока молнии 10 кА в течение 10 микросекунд между двумя его концами будет разность потенциалов 1000 В (закон Ленца U = L dI / dt ). Эти 1000 В добавляют к максимальной разности потенциалов 1500 В на клеммах ОПН (уровень защиты U _p ). Таким образом, чувствительная нагрузка будет «видеть» 2500 В. Следовательно, она будет разрушена, поскольку ее импульсное выдерживаемое напряжение составляет всего 1500 В.

6. Как установить ограничитель перенапряжения с гарантированной безопасностью?

Самая важная роль разрядника для защиты от перенапряжений — отводить сверхтоки на землю, как только на его выводах появляется аномально высокое напряжение. Такое переключение требуется только на очень короткое время — порядка ста микросекунд.

Однако ограничитель перенапряжения не является универсальным устройством защиты. Когда он подвергается ограничениям, превышающим его способность отвода заземления, или когда он подвергается постоянному перенапряжению, например, из-за обрыва нейтрали или инверсии фаза-нейтраль, он будет разрушен.

Последствия такого разрушения могут привести к серьезным повреждениям, если сам ОПН не защищен защитным устройством (также называемым «разъединителем с истекшим сроком службы»). Это защитное устройство обеспечивает безопасность остальной части электроустановки.

Когда ограничитель перенапряжения разрушен, оборудование больше не защищено от перенапряжений, поэтому очень важно как можно скорее заменить ограничитель перенапряжения и картридж ограничителя перенапряжения.

7. Устраняет ли установка ограничителя перенапряжения ложное срабатывание?

Установка разрядника для защиты от перенапряжений предотвращает ложное срабатывание, поскольку перенапряжения исходят от электросети.

Отвод тока молнии как можно дальше вверх в электроустановке также предотвращает распространение тока по различным электрическим распределительным кабелям внутри здания.

Таким образом, электрическое оборудование защищено от кондуктивных воздействий (через кабели) и индуцированных воздействий (электромагнитные поля, создаваемые импульсными токами).

8. Нужен ли ограничитель перенапряжения, если заземление очень хорошее?

Для эффективной защиты наибольшее значение имеет не качество заземления, а наличие заземляющих соединений с одинаковым потенциалом и хорошего равнопотенциального соединения (называемых «посторонними проводящими частями», которые включают металлические каркасы, железобетонные конструкции). стальные конструкции и все токопроводящие конструкции).

Значение сопротивления заземления (полное сопротивление заземления) должно соответствовать стандартам электрического монтажа, таким как IEC 60364.Никакого конкретного значения не рекомендуется, если в электроустановку установлен разрядник, если в здании нет молниеотвода. В этом случае полное сопротивление заземления не должно превышать 10 Ом .

9. Каковы последствия, если ОПН не будет заземлен?

Для синфазной защиты разрядник не работает правильно. Для дифференциальной защиты разрядник для защиты от перенапряжений не нужно заземлять, поскольку он обеспечивает уровень защиты между фазой и нейтралью.

10. Защищает ли ИБП нагрузку от молнии?

ИБП защищает нагрузку от кратковременных или продолжительных перебоев в подаче электроэнергии. Он не защищает нагрузки от атмосферных перенапряжений.

Для улучшения бесперебойного питания нагрузок и предотвращения разрушения ИБП атмосферными перенапряжениями перед ИБП следует установить разрядник для защиты от перенапряжения.

11. Каков средний срок службы разрядника для защиты от перенапряжений?

Поскольку молния является случайным явлением, исключительно высокий переходный скачок напряжения может превысить мощность разрядника и разрушить его.В противном случае они рассчитаны на средний срок службы, эквивалентный сроку службы электрической установки, но со временем они постепенно ухудшаются из-за последовательных перенапряжений, которые они устраняют.

12. Обеспечивают ли ОПН полную защиту?

Ограничитель перенапряжения эффективно защищает установку, если ее мощность не превышена. К сожалению, полной защиты не существует, потому что молния — это случайное явление, и исключительно высокий переходный скачок напряжения может превысить мощность разрядника и разрушить его.К счастью, съемные картриджные ограничители перенапряжения можно быстро и легко заменить, чтобы снова обеспечить защиту.

13. Что делать, если установленная мощность ограничителя перенапряжения ниже, чем рекомендуется при оценке рисков?

Ограничитель перенапряжения на 20 кА обеспечивает такую ​​же защиту, как и разрядник на 40 или 65 кА; однако его необходимо будет заменять чаще, чем если бы был установлен более высокий рейтинг. Если оценка риска рекомендует более высокую мощность (например, 40 кА), то вероятность превышения более низкой мощности (например, 20 кА) выше.

14. Что произойдет, если автоматический выключатель не соединен с разрядником для защиты от перенапряжения?

Непрерывность питания больше не гарантируется, поскольку входной автоматический выключатель для установки отключится, если в ОПН произойдет короткое замыкание из-за превышения его мощности.

15. Каковы последствия отказа от замены неисправного ОПН?

Нагрузка после разрядника не будет защищена при следующем скачке напряжения.

16. Что может произойти, если ограничитель перенапряжения подключен неправильно?

Плохо подключенный ограничитель перенапряжения не отводит ток молнии на землю эффективно.

17. Может ли ОПН иметь три уровня каскадирования?

Да, однако третий уровень не обеспечивает дополнительной защиты, поскольку входной ограничитель перенапряжения является первичным переключателем. Типичным примером этого может быть 65 кА входная защита + 40 кА вторичная защита + 8 кА конечная защита.

Вторичная защита необходима только в том случае, если входной разрядник для защиты от перенапряжений имеет U _p > 1,5 кВ и / или расстояние между входным разрядником для защиты от перенапряжений и нагрузкой> 30 м. Это необходимо для обеспечения его совместимости с импульсным выдерживаемым напряжением защищаемого оборудования. Вторичную защиту следует устанавливать как можно ближе к нагрузке.

18. Можно ли использовать разрядники для защиты от перенапряжений в сети постоянного тока?

Да, однако срок службы ОПН сокращается по сравнению с работой в сети переменного тока.В этом случае рекомендуется использовать выкатные ограничители перенапряжения.

19. Что может произойти, если сечение кабеля разрядника на землю слишком мало?

Существует риск износа кабеля со временем или даже его разрушения, если через него протекает очень сильный ток.

20. Должно ли соединение с землей быть как можно короче?

Да, для эффективной защиты соединения должны быть как можно короче (<500 мм от фазы или нейтрали до земли). Это связано с тем, что все кабели, по которым протекает импульсный ток, имеют напряжение, которое добавляется к U _p (уровень защиты по напряжению) ограничителя перенапряжения.Следовательно, нагрузки после ОПН могут быть повреждены, если этого не сделать.

5 способов защитить ваш дом и бытовую технику от скачков напряжения

Скачки напряжения являются основной причиной повреждения устройств, связанных с электричеством. Это связано с тем, что при скачке напряжения любое подключенное устройство подвергается риску повреждения независимо от того, насколько оно велико или мало.

Национальная ассоциация производителей электрооборудования указывает, что источники в домах и офисах вызывают 60-80% всех скачков напряжения.Поэтому рекомендуется нанять подрядчика, предлагающего услуги по проектированию электротехники, чтобы использовать меры, которые защищают ваши приборы от скачков напряжения.

Что такое скачок напряжения?

Скачок напряжения — это неожиданное временное повышение тока или напряжения в электрической цепи, которое может ухудшить, повредить или разрушить чувствительные электронные устройства.

Когда устройство внезапно перестает использовать питание, в распределительной сети повышается напряжение, которое может быть направлено на другое устройство и может вызвать повреждение.

Как предотвратить скачки напряжения?

Мерцающие огни часто указывают на надвигающийся скачок напряжения. Выключив розетки, вы защитите свою электронику. Однако это не полностью защищает вашу технику.

Это связано с тем, что повреждение ваших устройств не обязательно вызвано одним сильным скачком напряжения. Это может произойти в результате повреждений, возникших в результате нескольких незначительных скачков напряжения.

Надлежащая защита от перенапряжения не связана с принятием ответных мер.Это вопрос, который требует, чтобы ваш поставщик услуг по проектированию электротехники принял превентивные меры, прежде чем это произойдет.

Вот несколько советов о том, как защитить дом и электрические приборы от скачков напряжения.

1. Установите устройство защиты от перенапряжения по всему дому

Компании, предлагающие услуги по проектированию электротехники, могут установить устройство защиты на главный выключатель. Он будет работать как шлюз для тока, поступающего в вашу электрическую систему.

В случае скачка напряжения, ограничитель / протектор отключает питание, а затем перенаправляет избыточный ток на подземный провод.

2. Добавлена ​​дополнительная защита для определенных устройств

Даже с сетевым фильтром для всего дома крайне важно обеспечить дополнительную защиту чувствительной электроники, такой как компьютеры и холодильники. Вот что рекомендуют компании, предлагающие бытовые электрические услуги:

• Иметь станции перенапряжения для кабельных линий и телефонных станций
• Используйте источник бесперебойного питания (ИБП) для защиты компьютеров
• Используйте удлинители

3. Модернизируйте свой блок переменного тока

Установки кондиционирования воздуха, как правило, перезапускаются несколько раз в день.Когда это происходит, ток в здании увеличивается, что увеличивает вероятность скачка напряжения.

Новые модели переменного тока энергоэффективны, поэтому для работы требуется значительно меньше энергии. В результате избыточный ток в циркуляции будет меньше при перезапуске, что снижает вероятность скачка напряжения.

4. Отключите устройства во время шторма

Удары молнии — основная причина скачков напряжения. Только в 2013 году было зарегистрировано около 115 000 страховых возмещений по жилищным молниям.На всякий случай отключайте все электрические устройства во время грозы.

5. Осмотрите свою проводку

Поврежденные или оголенные провода имеют небольшое сопротивление и нарушают прохождение тока. Это, в свою очередь, увеличивает вероятность скачка напряжения, особенно для конкретной розетки, к которой они ведут.

Вот несколько советов, которые помогут вам определить неисправную проводку:

• Жужжащий звук или вибрация, исходящие от розеток
• Частые срабатывания автоматических выключателей
• Видимые следы ожогов или запах гари, исходящие от розеток

Если вы заметили что-либо из этого знаков, вызовите электрика аварийной службы Тампы, чтобы предотвратить опасность.В дополнение к этому, потребуется тщательный осмотр, и вам может потребоваться проникнуть внутрь стен и проверить все остальные провода по отдельности. Именно здесь на помощь приходит специалист по установке электрических систем.

Если вы хотите вложить средства в защиту от перенапряжения для своего дома, положитесь на сегодняшний опыт Kazar’s Electric.

Советы по предотвращению скачков напряжения переменного тока | Мендель

Сегодняшние дома заполнены сложным и чувствительным электронным оборудованием, от телевизоров высокой четкости до компьютеров.Скачок напряжения может быть разрушительным для этой электроники, потому что он может сжечь чувствительные компоненты и сделать их бесполезными в мгновение ока. Хотя скачки напряжения часто вызваны сильными электрическими штормами, повреждениями линий электропередач или другими внешними факторами, более половины всех скачков напряжения в доме вызваны устройствами внутри дома.

Обычно это происходит, когда устройство — даже такое маленькое, как фен — внезапно перестает потреблять энергию и вызывает кратковременное повышение напряжения во всем доме.Кондиционеры могут внезапно включаться и выключаться несколько раз в течение дня, поэтому владельцы недвижимости должны знать, что они могут сделать, чтобы предотвратить скачки напряжения в своих домах.

Как предотвратить скачки напряжения?

Предотвращение скачков напряжения в вашем доме требует предусмотрительности и подготовки. Вот несколько шагов, которые вы можете предпринять, чтобы обезопасить свой дом и чувствительную электронику:

• Осмотрите проводку. Неисправная или нестандартная проводка может усугубить проблему скачков напряжения.Попросите электрика проверить электропроводку вашего дома на предмет проблем, особенно если у вас более старый дом.
• Отключите электронику во время шторма. Отключение чувствительной электроники во время грозы предохраняет их от скачков напряжения, вызванных ударами молнии.
• Используйте сетевые фильтры. Дорогую и чувствительную электронику, такую ​​как компьютеры и телевизоры, следует подключать к сетевым устройствам защиты от скачков напряжения, чтобы предотвратить повреждение, вызванное скачками напряжения.К распространенным типам устройств защиты от перенапряжения относятся удлинители и розетки для защиты от перенапряжения. Эти устройства блокируют попадание избыточного напряжения на вашу электронику в случае скачка напряжения.
• Установите процессор повышения напряжения в доме. Устройство первичной защиты от перенапряжения устанавливается в коробке первичного выключателя между электрической системой вашего дома и сетью. Он действует так же, как удлинитель или другое устройство защиты от перенапряжения, но защищает всю электрическую систему вашего дома от скачков напряжения.
• Установите высокоэффективные блоки переменного тока. Старые кондиционеры потребляют больше энергии, чем высокоэффективные кондиционеры, представленные сегодня на рынке. Это означает, что они с большей вероятностью вызовут скачок напряжения в вашем доме, когда он внезапно перестанет потреблять электроэнергию. Более эффективная модель блока переменного тока снизит риск скачков напряжения, а также поможет вам сэкономить деньги на счетах за электроэнергию.

Защитите свой дом

Скачки напряжения могут нанести серьезный ущерб вашим электронным устройствам, но есть меры, которые вы можете предпринять, чтобы защитить свой дом.Если вас беспокоит, что ваш блок переменного тока может вызывать частые скачки напряжения в вашем доме, обратитесь в Mendel Plumbing and Heating, чтобы узнать, чем мы можем помочь — 630-377-3608 .. Положитесь на Mendel, чтобы сохранить ваш электрическая в форме вершины и поддерживает работу вашего кондиционера.

УСТРОЙСТВ ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ | Средний

В связи с расширением производства электроэнергии в современном мире, электроэнергетические системы подвергаются воздействию многих критических условий, таких как перенапряжения и скачки напряжения из-за ударов молнии или условий резкого переключения.Основное беспокойство вызывает состояние перенапряжения, которое может вызвать серьезное повреждение оборудования системы. Поэтому необходимо установить устройство, гарантирующее защиту от повышенного или пониженного напряжения.

Устройство защиты от перенапряжения — это устройство, которое подключается для защиты системы от перенапряжения. Эти устройства можно использовать в нескольких приложениях, но обычно они используются против скачков напряжения.

УСТРОЙСТВО ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ:

Устройства защиты от скачков напряжения — это устройства, которые используются для защиты системы от скачков напряжения.УЗИП обычно предназначены для выполнения ряда задач, зависящих от функции.

Термин устройство защиты от перенапряжения (SPD) используется для описания электрических устройств, обычно устанавливаемых в распределительных щитах, системах управления технологическими процессами, системах связи и других промышленных системах, работающих в тяжелых условиях, для защиты от скачков и скачков напряжения, в том числе вызванных молния.

Устройства защиты от перенапряжений подразделяются на:

Ограничители перенапряжения VS Устройства защиты от перенапряжений:

Устройства защиты от перенапряжения и разрядники используются для одной и той же работы, т.е.е., защита оборудования от скачков напряжения. Однако многие люди не уверены в своих приложениях. Эта проблема возникает в ряде важных областей отрасли.

Ограничители перенапряжения: Ограничители перенапряжения обычно устанавливаются на подстанциях для защиты оборудования за счет устранения воздействия молнии и коммутационных перенапряжений.

Устройства защиты от перенапряжения: Основная задача системы защиты от перенапряжения — защита электронных устройств от «скачков напряжения».Устройство защиты от перенапряжения пытается ограничить напряжение, подаваемое на электрическое устройство, путем блокировки или замыкания тока, чтобы снизить напряжение до безопасного порога.

Как работает сетевой фильтр?

Сетевой фильтр позволяет электрическому току течь от розетки к ряду электрических и электронных устройств, подключенных к удлинителю. Вот что происходит, когда скачки или скачки напряжения на розетке превышают допустимые уровни.

Типы устройств защиты от перенапряжений:

В соответствии со стандартами устройства защиты от перенапряжений подразделяются на три различных типа:

• УЗИП высокого напряжения
• УЗИП среднего напряжения
• УЗИП низкого напряжения

УЗИП низкого напряжения подходят Не ограничивайте напряжение, как SPD высокого и среднего напряжения.УЗИП низкого напряжения делятся на три класса:

Тип 1: Этот тип УЗИП используется в промышленных зданиях для защиты уровней изоляции от внешних скачков напряжения, вызванных молнией. Их установка может быть произведена в различных электрических системах. Он защищает систему от прямых ударов молнии.

Тип 2: УЗИП низкого напряжения второго типа отличается от типа 1 своей установкой. Эти типы УЗИП предотвращают распространение перенапряжения на установки.

Тип 3: Эти типы УЗИП обычно устанавливаются после главного выключателя и используются в качестве дополнения к типу 2.

Скачки напряжения: как они возникают?

Самая повторяющаяся причина перенапряжения — это молния. Во время грозы он может ударить где-нибудь рядом с источником питания и повлиять на проходящее через него напряжение. Когда в электрическую систему попадает разряд молнии, результаты странным образом отличаются.

Ограничители перенапряжения гарантируют защиту электрических систем с помощью очень простого процесса.

Как работают ограничители перенапряжения?

Ограничитель перенапряжения подключается параллельно оборудованию, которое необходимо защитить. Эти разрядники ограничивают перенапряжения, возникающие в оборудовании.

Сильно нелинейная характеристика разрядника обеспечивает ему различные возможности многозадачности. Ограничитель перенапряжения обычно содержит клемму заземления, а также клемму высокого напряжения.

Чтобы исключить нарушение изоляции, разрядник следует устанавливать правильно, чтобы изоляция оборудования не подвергалась перенапряжению.Важно правильно подобрать параметры ОПН, чтобы избежать проблем в системе.

Значение ограничителей перенапряжения:

Ограничитель перенапряжения защищает оборудование от скачков или переходных напряжений в системах электроснабжения, возникающих в результате молнии или импульсного перенапряжения. Он не только передает дополнительное напряжение в заземляющий провод, но также позволяет нормальному напряжению продолжать свой путь.

Совет по устройству защиты от перенапряжения (SPD)

Зачем любому зданию или дому нужно какое-либо устройство защиты от перенапряжения (SPD)?

Очень немногие люди осознают это, но ваши электрические компоненты в офисе и дома каждый день подвергаются постоянным атакам из-за перебоев в подаче электроэнергии и скачков напряжения.Исследования нарушений электроснабжения показывают, что электроснабжение вызывает двадцать процентов (20%) сбоев питания, но остальные восемьдесят процентов (80%) вызваны электрическими компонентами и проводкой из вашего здания или дома.

Какие бывают типы нарушений питания?

Это лишь некоторые типы нарушений питания: перебои в подаче электроэнергии, сбой питания, частичный сбой питания, перенапряжение (скачок напряжения / скачок мощности), пониженное напряжение (провал мощности), переходные процессы переключения, гармонические искажения, шум в электрических линиях, оборудование Отказы, электромагнитная совместимость (EMC), электромагнитные помехи (EMI), явления качества электроэнергии, повышение потенциала земли (EPR), повышение потенциала земли (GPR) и коэффициент мощности ниже 1.

Какой вред может нанести сбой в электросети или скачок напряжения?

Риском от сбоев питания является опасность поражения электрическим током, пожары, полный отказ оборудования, частичный отказ оборудования, периодический отказ оборудования и сокращение жизненного цикла любого электрического устройства.

Какие предупреждающие знаки указывают на то, что в моем здании или доме произошли перебои в подаче электроэнергии или скачок напряжения?

Очевидные признаки — нет электричества или электрическое устройство больше не работает.Некоторые предупреждающие знаки: у лампочек очень короткий срок службы, на светодиодных дисплеях отсутствуют части цифры или буквы, устройства, управляемые компьютером, замерзают и требуют перезагрузки, а свет гаснет при запуске электродвигателя.

Что такое скачки напряжения?

Скачки напряжения — это чрезвычайно короткие всплески электроэнергии, которые сжигают электрические цепи внутри приборов и электроники. Скачки напряжения могут не только разрушить бытовую технику и электронику, но и разрушить электрические розетки, выключатели света, лампочки, компоненты кондиционера и устройства открывания гаражных ворот.

Как защитить здание или дом от перебоев в электроснабжении?

SPGS America предлагает множество электрических услуг для обеспечения качества электроэнергии в вашем офисе или дома; Устройства защиты от перенапряжения могут предотвратить повреждения от большинства скачков напряжения.

Существует два типа устройств защиты от перенапряжения переменного тока: Первый тип устройства защиты от перенапряжения — это устройство защиты от перенапряжения на служебном входе. Это устройство монтируется на вводе электрического питания или рядом с ним. Второй тип — это устройства защиты от перенапряжения в месте использования.Он используется в электрическом компоненте переменного тока, который требует защиты и включает в себя устройства защиты от перенапряжения, которые подключаются к розетке.

Телефонные линии, коаксиальные кабели кабельного телевидения (CATV), кабели замкнутого телевидения (CCTV), кабели спутникового телевидения (SATV), антенные коаксиальные кабели, кабели локальной вычислительной сети (LAN) кабели глобальной сети (WAN), провода управления воротами Все провода управления двигателем должны быть защищены от скачков напряжения с помощью устройства защиты от перенапряжения.

Терминология защиты от перенапряжения

Защита от перенапряжения и соответствующие устройства защиты от перенапряжения, представленные на рынке, могут сбивать с толку владельца здания или домовладельца.Понимание терминологии может помочь.

Устройства защиты от импульсных перенапряжений на протяжении многих лет использовали множество различных названий: устройства защиты от перенапряжений, ограничители перенапряжения, грозовые разрядники, ограничители перенапряжения при переходных процессах (TVSS) или вторичные разрядники для защиты от перенапряжений. Третье издание стандарта Underwriters Lab UL 1449 определяет любой тип устройства защиты от перенапряжения как SPD. Все устройства защиты от скачков напряжения защищают от скачков напряжения. Третье издание UL 1449 стандартизирует терминологию, используемую для устройств защиты от перенапряжения, чтобы при покупке УЗИП человек мог понять и сравнить терминологию.Теперь покупатель может сравнить не только цену, но и желаемый тип или качество защиты для своего электрического оборудования. Последней версией UL1449 является четвертая редакция UL 1449.

Вторичный разрядник для защиты от перенапряжений: Эти устройства предназначены для установки внутри или снаружи дома. В случае тестирования они проходят испытания в соответствии с рекомендациями стандарта C62.11 Института инженеров по электротехнике и радиоэлектронике (IEEE), Металлооксидные ограничители перенапряжения для цепей переменного тока, с импульсным перенапряжением 10 000 В и 5 000 А.IEEE C62.11 не является тестом и не назначает напряжение ограничения для вторичных ограничителей перенапряжения. Это затрудняет сравнение возможностей одного продукта с другим.

Эти устройства включают в себя устанавливаемые на счетчике устройства защиты от перенапряжения и съемные устройства защиты от перенапряжения, которые защелкиваются на электрической панели.

Устройства подавления перенапряжения переменного тока обычно предназначены для установки внутри дома. В случае тестирования они проходят испытания в соответствии с новейшим стандартом Underwriters Laboratory (UL) UL 1449 при скачке напряжения 6000 В и 500 А.UL 1449 присваивает SPD рейтинг защиты по напряжению (VPR), который можно использовать для сравнения одного продукта с другим.

К этим устройствам относятся устройства защиты от перенапряжения в точке использования и устройства защиты от перенапряжения на служебном входе, установленные на электрической панели.

Фиксирующее напряжение: УЗИП должны иметь указанное фиксирующее напряжение. Напряжение ограничения — это напряжение, при котором устройство защиты от перенапряжения начинает работать, перенаправляя скачок напряжения на землю. Чем ниже ограничивающее напряжение устройства защиты от перенапряжения, тем ниже он снижает импульсное напряжение питания.

UL 1449, 4-е издание: Это стандарт испытаний, разработанный UL совместно с промышленными предприятиями для сертификации продуктов и обеспечения надлежащей маркировки продуктов SPD. С помощью этого теста определяется номинальное значение защиты по напряжению (VPR).

IEEE C62.11: В этом стандарте, разработанном Институтом инженеров по электротехнике и электронике, есть рекомендации по тестированию вторичных ограничителей перенапряжения. [IEEE C62.11: Стандарт для металлооксидных разрядников для цепей питания переменного тока (> 1 кВ)]

Напряжение защиты от перенапряжения: Это остаточное импульсное напряжение, которое проходит через сетевой фильтр после «фиксации». в ответ на скачок напряжения.

Ограничивающее напряжение не определяет номинал защиты по напряжению для всех скачков напряжения. Например, если устройство защиты от перенапряжения в месте использования имеет ограничивающее напряжение 330 вольт, это означает, что устройство пропускает не более 330 вольт, если скачок напряжения точно соответствует размеру, форме и продолжительности В соответствии со стандартом испытаний, UL 1449, требуется скачок напряжения 6000 В.

Если то же устройство (с зажимом 330 В) подвергается скачку напряжения с более высоким уровнем энергии (напряжение, сила тока или продолжительность), защита по напряжению Рейтинг будет выше 330 вольт.

Металлооксидные варисторы (MOV): MOV являются распространенной технологией (не единственным типом) и лежат в основе способности устройств защиты от перенапряжения (SPD) защищать от скачков напряжения. Как правило, чем они больше и чем больше их, тем лучше защита и более прочное и долговечное устройство защиты от перенапряжения.

MOV перенаправляют электрический ток в случае скачка напряжения. Как работает MOV, легче понять, если представить его как водяной кран.В нормальных условиях, без скачков напряжения, MOV представляет собой «закрытый клапан», позволяющий току течь в электрической цепи, а не через MOV.

В случае скачка напряжения MOV ограничивает напряжение, перенаправляя электрический ток (открывая клапан) из электрической цепи в систему заземления, пока импульсное напряжение не упадет ниже напряжения ограничения защитного устройства. Когда скачок напряжения закончился, MOV возвращается в положение «закрытого клапана».

Во время скачка напряжения вся избыточная энергия скачка отводится MOV, заставляя его нагреваться.Температура диска MOV может варьироваться от комнатной до нескольких сотен градусов после перенаправления скачка напряжения.

Чем выше напряжение скачка напряжения и чем дольше он длится, тем больше энергии необходимо отвести и тем горячее становится MOV. MOV являются жертвоприношениями, то есть они будут отводить конечное количество скачков напряжения до тех пор, пока они в конечном итоге не будут уничтожены. Они могут достичь конца срока службы после одного большого всплеска или в течение нескольких лет после нескольких меньших всплесков.

Защита с помощью теплового предохранителя: Поскольку MOV нагреваются при обработке скачка напряжения, существует вероятность возгорания устройства защиты от перенапряжения или материала, окружающего устройство защиты от перенапряжения. UL 1449 проверяет пожарную безопасность устройств защиты от перенапряжения, требуя серьезных испытаний на перенапряжение, вызывающих отказ MOV.

Устройство защиты от перенапряжения проходит, если оно не создает опасности возгорания или поражения электрическим током. Обычно это достигается за счет использования теплового предохранителя.Согласно предыдущей версии UL 1449 условия перенапряжения могли привести к перегреву и возгоранию устройства защиты от перенапряжения. Тепловой предохранитель снижает этот риск.

Защита L-N, L-G и N-G: Электрическая система в вашем доме обычно представляет собой трехпроводную систему. Провода — это земля, линия (горячая) и нейтраль. На любом из этих проводов может возникнуть скачок напряжения. Защита от перенапряжения должна защищать от скачков напряжения, проходящих через любой из этих проводов. Когда устройство защиты от перенапряжения указывает следующее, вы знаете, что все провода защищены: линия на нейтраль (L-N), линия на землю (L-G) и нейтраль на землю (N-G).Вторичные ОПН, установленные на служебном входе, имеют только защиту от линии к нейтрали (L-N), поскольку в местах их установки нет заземляющего провода.

Для типичного домовладельца SPGS рекомендует использовать устройство защиты от перенапряжения (SPD) для всего дома, а также средства защиты телефонной связи, передачи данных и кабельного телевидения или спутниковой связи, которые установлены в доме. Устройство защиты от перенапряжения на входе в сеть переменного тока, которое защищает все электрическое оборудование в доме от скачков напряжения и ударов молнии.Защита пары кабелей Telco имеет либо обычную защиту телефонной линии, либо защиту линии передачи данных, также известную как линия DSL. Защита коаксиального кабеля необходима для защиты кабельного телевидения или дополнительной защиты спутникового телевидения.

Владельцам домов, которые предпочитают модульную защиту, SPGS рекомендует выбирать индивидуальные модульные устройства защиты от перенапряжения, которые имеют более выбираемые параметры защиты для входа в сеть переменного тока, защиты пары кабелей Telco, защиты линии передачи данных Защита CATV или защиты спутникового телевидения.

Восприимчивые устройства можно идентифицировать, потому что во многих случаях они имеют электронные кнопки, электронные часы или цифровые дисплеи. Если к прибору подключены другие провода (например, телефонные линии, кабель кабельного телевидения, антенный кабель или кабель спутниковой тарелки), эти провода или кабели должны проходить через устройство защиты от перенапряжения в точке использования, а также обеспечивать защиту на все строки.

Для домашнего офиса или особых медицинских нужд также может быть уместна дополнительная и отличная защита от других типов перебоев в подаче электроэнергии.

Не существует устройства или системы защиты от перенапряжения, которые могли бы защитить от всех скачков напряжения. Прямой удар молнии в электрическую систему дома может оказаться слишком сильным для устройства (-ов) защиты от перенапряжения. Двухступенчатая система защиты от перенапряжения, рекомендованная в этой статье, должна защищать от большинства скачков напряжения.

Почему лучше иметь двухуровневую систему защиты от перенапряжения?

Путем объединения устройства защиты от перенапряжения на служебном входе с устройствами защиты от перенапряжения на месте использования, расположенными на всей чувствительной электронике, создается лучшая система защиты.

• Использование устройства защиты от перенапряжения на служебном входе обеспечивает защиту всей электрической системы. Они защищают такие вещи, как двигатели, освещение, розетки, выключатели света и все другие «жестко подключенные» предметы в доме, которые не подключаются к электрической розетке и не могут быть подключены к устройству защиты от перенапряжения в месте использования. .
• Если скачок напряжения вызван ударом молнии или колебанием мощности в линиях электроснабжения, устройство защиты от перенапряжения на входе в сервисный центр может снизить скачок напряжения до более низкого уровня, прежде чем он попадет в устройство защиты от перенапряжения в точке использования.Это помогает:
• Предотвратить повреждение устройств защиты от перенапряжения на месте использования из-за скачков, слишком сильных для них.
• Уменьшить уровень скачков напряжения на защищаемом приборе. (Уровень энергии скачка напряжения снижается на входе в сервисное устройство и снова в точке использования.)
• Устройства защиты от перенапряжения на сервисном входе не исключают необходимости в устройствах защиты от перенапряжения в точке использования.
• Скачки напряжения не могут возникать на входящих линиях электроснабжения.Например, молния может поразить внешний осветительный прибор, создав скачок напряжения в цепи, питающей свет. Если есть розетки в той же цепи, что и внешний светильник, любая электроника, подключенная к этим розеткам, будет лучше защищена, если используется устройство защиты от перенапряжения в точке использования.
• Устройства защиты от перенапряжения в месте использования помогают защитить бытовую технику от скачков напряжения, возникающих в доме.
• Хорошие устройства защиты от перенапряжения в местах использования способны снижать скачки напряжения до более низких уровней, чем обычные устройства защиты от перенапряжения на входе в сервисный центр.

Примеры устройств защиты от перенапряжения на служебном входе

Существуют устройства защиты от перенапряжения на служебном входе, которые устанавливаются внутри или на вашей главной электрической панели или в основании электросчетчика. В этой статье показано несколько примеров. Требуется только одно устройство защиты от перенапряжения на служебном входе, если оно защищает все входящие линии, включая электрические, телефонные линии и линии кабельного телевидения. В качестве альтернативы на каждую входящую линию можно установить отдельные устройства.

Защита от перенапряжения на входе в сервисный центр на главном электрическом щите

(Оба этих устройства потребуют дополнительных устройств защиты от перенапряжения на входящих телефонных линиях и линиях кабельного телевидения, поскольку ни одно из них не обеспечивает защиту этих линий как неотъемлемую часть устройства.)

Защита от перенапряжения на входе в сервисный центр на электрическом счетчике

(Это устройство требует дополнительных устройств защиты на телефонных линиях и линиях кабельного телевидения.)

Устройства защиты от перенапряжения в точках использования

Есть также несколько типов устройства защиты от перенапряжения в местах использования.

Устройства защиты от перенапряжения в месте использования (съемного типа): возможно, вы знакомы с устройствами защиты от перенапряжения съемного типа. Они выглядят как полоски вилки, на одном устройстве есть несколько мест для подключения. Обычная штепсельная вилка, если это специально не указано, не обеспечивает защиты от перенапряжения. Будьте осторожны при покупке таких предметов, чтобы убедиться, что вы получаете необходимую защиту от перенапряжения.

Электрические розетки с защитой от перенапряжения: Специальные электрические розетки содержат защиту от перенапряжения в тех местах, где у вас нет места или вам не нужен сетевой фильтр, например, в микроволновой печи на столешнице.

Советы покупателям

Вот несколько советов, которые можно использовать при покупке системы защиты от перенапряжения.

* Защита от перенапряжения на служебном входе *

Устройства защиты от перенапряжения на служебном входе будут либо SPD, либо вторичным разрядником для защиты от перенапряжений. Невозможно сравнить возможности УЗИП с вторичным разрядником для защиты от перенапряжений, потому что они испытываются по-разному. Страховые компании не рекомендуют один тип по сравнению с другим. Мы предложим предлагаемые спецификации для обоих.

• Протестированный продукт: Очень важно, чтобы устройство было протестировано. Ищите вторичный разрядник для защиты от перенапряжений, который протестирован в соответствии с рекомендациями IEEE C62.11 или TVSS, который был протестирован в соответствии с UL 1449, 2-е издание.
• Предохранитель: ищите устройство SPD с термозащитой. Если устройство является вторичным разрядником для защиты от перенапряжений, убедитесь, что он защищен предохранителем.
• Номинальное значение защиты по напряжению (VPR): У устройств защиты от перенапряжения на входе обслуживания SPD обычно есть защита по напряжению (VPR) выше 500 вольт.

Чем ниже номинальное значение защиты по напряжению (VPR), тем лучше защита.

Устройства защиты от перенапряжения на входе в сервисный центр, классифицируемые как вторичные ОПН, не будут иметь номинала защиты от перенапряжения (VPR), поскольку они не проходят испытания по UL 1449. Приобретите устройство, которое протестировано в соответствии с рекомендациями IEEE C62.11. Обсудите с производителем возможности устройства. Поскольку не существует стандартизированного метода испытаний вторичных разрядников для защиты от перенапряжений, каждый производитель может тестировать свой продукт по-разному, что затрудняет или делает невозможным сравнение характеристик продуктов.

• Защита от перенапряжения на всех электрических проводах: убедитесь, что защита от перенапряжения есть на всех электрических проводах. Устройства SPD должны показывать защиту между фазой и нейтралью (L-N), между фазой и землей (L-G) и нейтралью с землей (N-G). Вторичные разрядники для защиты от перенапряжений, установленные на стороне электросети электрической панели, будут иметь только защиту L-N.
• Защита телефона и кабельного телевидения: Установите защиту от перенапряжения на входящих телефонных линиях и линиях кабельного телевидения, а также на линии электропередач. Это можно сделать с помощью одного устройства защиты от перенапряжения или отдельных устройств защиты от перенапряжения на каждой линии электроснабжения.
• Световой индикатор работы: Большинство устройств защиты от перенапряжения на входе в сервисный центр имеют световые индикаторы, которые указывают на наличие проблем с защитой. Убедитесь, что в приобретаемом вами устройстве есть эта функция. Большинство этих устройств, если возможности защиты от перенапряжения будут нарушены, все равно будут проводить электричество. Световые индикаторы позволяют убедиться, что устройство по-прежнему защищает.
• Хорошая гарантия: Найдите надежного производителя с хорошей репутацией. Их гарантия должна покрывать любое повреждение оборудования, которое защищено их продуктом.
• Рейтинг в джоулях: Рейтинг в джоулях показывает, сколько энергии может выдержать устройство защиты от перенапряжения. Поскольку тестирование для определения рейтингов в джоулях еще не стандартизировано, в настоящее время рейтинг в джоулях нельзя использовать для сравнения продуктов.

* Устройства защиты от перенапряжения в месте использования *

1. Протестированный продукт: Все эти типы устройств защиты от перенапряжения подпадают под категорию TVSS. Покупайте только устройства, протестированные на соответствие UL 1449, 4-е издание.
2. Защита с помощью теплового предохранителя: Ищите устройство с защитой от теплового предохранителя.
3. Рейтинг защиты по напряжению (VPR): покупайте SPD с указанным рейтингом защиты по напряжению (VPR) 300, если возможно, лучший рейтинг указан в соответствии с UL 1449. Будет сложно найти SPD, которые подключаются к розеткам и имеют рейтинг защиты по напряжению. 300 вольт.
4. Параметры защиты от перенапряжения можно найти на паспортной табличке устройства защиты от перенапряжения (см. Ниже).
5. Защита от перенапряжения на всех электрических проводах: убедитесь, что защита от перенапряжения установлена ​​на всех электрических проводах. Устройство должно указывать защиту для линии на нейтраль (L-N), между линией и землей (L-G) и между нейтралью и землей (N-G).Рейтинг защиты по напряжению (VPR) должен быть указан для всех режимов защиты.
6. Защита факса / модема и коаксиального кабеля: при покупке устройства защиты от перенапряжения для компьютера, видеомагнитофона или телевизора ищите устройство с разъемами для телефонного и коаксиального кабеля для защиты этих линий, если защищаемый элемент имеет эти типы подключений. Помните, скачки напряжения могут проникать через электрические, телефонные или коаксиальные линии.
7. Потеря мощности после катастрофического сбоя Функция: ищите устройства защиты от перенапряжения в точке использования, которые больше не проводят электричество после потери способности защиты от скачков напряжения.
8. Устройства защиты от перенапряжения предназначены для того, чтобы жертвовать собой ради оборудования, для защиты которого они используются. Если у них было слишком много скачков, они больше не защищают. Однако, если они по-прежнему проводят электричество, домовладелец может никогда не узнать, что устройство потеряло способность защищать. Благодаря этой функции, после того, как защита была разрушена скачком напряжения, розетки защиты от перенапряжения больше не будут получать питание.
9. Световой индикатор провода заземления: удобная функция — это устройство защиты от перенапряжения втычного типа, которое имеет световой индикатор, который указывает, правильно ли заземлена розетка, к которой он подключается.Для наиболее эффективной работы устройства защиты от перенапряжения требуется заземление.
10. Хорошая гарантия: Найдите надежного производителя с хорошей репутацией. Их гарантия должна покрывать любые повреждения оборудования, подключенного через их устройство защиты от перенапряжения.
11. Рейтинг в джоулях: Рейтинг в джоулях показывает, сколько энергии может выдержать устройство защиты от перенапряжения. Поскольку тестирование для определения рейтингов в джоулях еще не стандартизировано, в настоящее время рейтинг в джоулях нельзя использовать для сравнения продуктов.

Требуется правильное заземление

Без надлежащего заземления защитная способность устройства защиты от перенапряжения значительно снижается или затрудняется. Для получения дополнительной информации об этом прочтите статью Важность правильного заземления . Это важная информация, которую нужно иметь, если вы проектируете или строите новый дом или делаете ремонт.

Не подключайте устройство защиты от перенапряжения в месте использования втычного типа к электрической розетке с помощью двухконтактного удлинителя.Способность устройства защиты от перенапряжения защищать от скачков напряжения будет уменьшена. И многие гарантии на устройства защиты от перенапряжения не покрывают никаких повреждений, если это будет сделано.

Планирование электрических цепей

Если вы строите новый дом или реконструируете его, правильная организация электрических цепей может снизить воздействие скачков напряжения на чувствительное оборудование. Не размещайте розетки, которые будут использоваться для компьютеров, телевизоров, микроволновых печей и стереосистем, в тех же цепях, которые питают большие электроприборы с двигателями, такие как холодильники или морозильники.

Стоимость

Для защиты от перенапряжения на входе на главный электрический щит или электросчетчик требуется установка квалифицированным электриком. Для его установки на электросчетчик также требуется разрешение коммунального предприятия. Защита от перенапряжения на служебном входе (только для электрической системы) также может быть выполнена с помощью съемных устройств, которые вставляются в электрическую панель так же, как автоматический выключатель.

Затраты на защиту от перенапряжения на служебном входе могут начинаться от 80 долларов (материалы и рабочая сила) для подключаемых устройств внутри электрического щита.Для тех, которые установлены снаружи главной электрической панели или установлены на электросчетчике, диапазон составляет от 150 до 500 долларов или более (материалы и труд).

Стоимость более качественных устройств защиты от перенапряжения, подключаемых к электрическим розеткам, может варьироваться от 20 до 100 долларов США.

Розетки с защитой от перенапряжения, требующие услуг квалифицированного электрика, стоят около 40 долларов (только материалы) по сравнению с обычной электрической розеткой, которая стоит от 2 до 4 долларов (только материалы).

Заключение

Почему повреждение от скачков напряжения не было проблемой раньше? Скачки напряжения были всегда. Однако бытовая техника и товары, попадающие в наши дома, изменились.

Чувствительные электронные схемы появляются во все большем количестве приборов в типичном американском доме. Кроме того, количество электронного оборудования в доме увеличивается — DVD-плееры, спутниковое телевидение, видеоигры, стереосистемы и персональные компьютеры становятся обычным явлением.

Электронная схема становится более плотной и компактной, что делает ее более уязвимой для повреждения от скачков напряжения. Оборудование и приборы становятся все более взаимосвязанными друг с другом, и больше соединений будет выполнено с помощью телефонных линий и коаксиальных кабельных линий. Электроэнергетические компании отменяют регулирование в то время, когда спрос на электроэнергию возрастет. Все это увеличивает шансы получить урон от скачков напряжения.

Стоимость и количество бытовой электроники и умной техники будет продолжать расти.Сочетание этого с потенциальным увеличением скачков напряжения означает, что ущерб от скачков напряжения будет стоить нам больше в будущем.

Расходы несут исключительно страховые компании. Проигрывает и потребитель. Большинство скачков напряжения возникают не в результате ударов молнии. Ущерб от скачков напряжения, созданных коммунальной компанией или возникших в доме, либо не покрывается, либо имеет ограничения по покрытию в большинстве страховых полисов.

Даже в случае повреждений, вызванных молнией, страховое покрытие часто ограничено (в зависимости от типа страхового покрытия) из-за амортизации единицы оборудования и франшизы.Из-за потенциальных финансовых потерь для домовладельца следует подумать о хорошем плане защиты от перенапряжения, независимо от того, где вы живете в стране.

Понимание проблемы и знание доступных вам вариантов поможет вам защитить свою собственность.

Всегда консультируйтесь с опытным подрядчиком или другим экспертом, чтобы определить наилучшее применение этих идей или продуктов в вашем доме.

Сетевые фильтры

Сетевые фильтры

В компьютерах и бытовой электронике используются твердотельные схемы и микропроцессоры.Пока эти устройства маленькие и мощные, они также чрезвычайно уязвимы для скачков напряжения или шипы. Скачок напряжения или переходное напряжение — это значительное повышение напряжения. выше обозначенного уровня в потоке электроэнергии. Эти скачки напряжения могут отключиться оборудования, вызвать потерю памяти или повреждение внутренних схем.

Самая очевидная причина скачков напряжения — молния. Другие причины включают отключение питания линии и другие проблемы с системой распределения электроэнергии.Самые частые скачки на самом деле происходят из дома. Бытовая техника, такая как кондиционеры и холодильники требуется много энергии для включения компрессоров и двигателей. Это создает внезапные, краткие требования к мощности, которые нарушают устойчивый поток напряжения в электрической системе. Пока эти Скачки далеко не такие мощные, как удар молнии, они могут быть достаточно сильными, чтобы повредить компоненты сразу или постепенно. Даже когда скачков напряжения нет привести к очевидному повреждению оборудования, со временем они берут свое и в конечном итоге могут вызвать сбой оборудования.

Вы можете защитить свои компьютеры и домашнюю электронику, установив сетевые фильтры. Всплеск Протектор — это устройство, которое перенаправляет скачки напряжения по альтернативному пути наименьшего сопротивление (или к «земле»), защищающее ценное электронное оборудование. Сетевые фильтры должны быть установлен на любом оборудовании, содержащем микропроцессор. Устройства защиты от перенапряжения доступны для микроволновых печей, холодильников и другой бытовой техники, телевизоров, видеомагнитофонов, стереосистемы, телефоны и факсы, а также персональные компьютеры и аксессуары.Некоторые сетевые фильтры иметь систему кондиционирования линии для фильтрации «линейного шума», меньшие колебания в электрический ток.

Телефонные и кабельные линии также могут проводить высокое напряжение — для полной защиты также следует защититесь от скачков напряжения через телефонные или кабельные линии.

Примечание:
Скачок напряжения от удара молнии перегрузит большинство устройств защиты от перенапряжения. К лучшему защиты, устройства, такие как компьютеры и электроника, должны быть отключены во время грозы.

Типы устройств защиты от перенапряжения

Имеется широкий выбор устройств защиты от перенапряжения. Помимо стандартного «удлинителя» типа, существуют также модели с одной розеткой для защиты одного или двух устройств. Большие единицы, иногда называемые «импульсными станциями», помещаются под ваш компьютер или на пол и обеспечивают лучшее напряжение защита и кондиционирование линии. У большинства также есть входы для телефонных линий и кабельных модемов.

Также доступны сетевые фильтры для всего дома.Эти устройства подключаются к основному электрическому панели и защищают от ударов молнии и скачков напряжения в электросети извне дома. Они не защищают от скачков напряжения, вызванных другими бытовыми приборами, поэтому чувствительная электроника и компьютеры должны также есть собственная защита от перенапряжения.

Источник бесперебойного питания (ИБП) сочетает в себе защиту от перенапряжения и резервный источник питания от батареи. Когда основное питание прерывается, ИБП переключается на питание от батареи — это дает время безопасно выключи компьютер.Некоторые модели включают программное обеспечение, которое автоматически безопасно отключает ваш компьютер. без потери важных данных.

Что искать

При покупке устройств защиты от перенапряжения всегда ищите этикетку Underwriters ‘Laboratories (UL) и проверяйте для следующих рейтингов:

Напряжение зажима — напряжение, которое активирует устройство защиты от перенапряжения — тем ниже напряжение зажима тем лучше защита. Ищите блок с ограничивающим напряжением не выше 400 В.

Поглощение / рассеяние энергии — сколько энергии может поглотить сетевой фильтр до выхода из строя. Высшее число указывает на большую защиту. Ищите протектор, рассчитанный как минимум на 200-400 джоулей. К лучшему защиты, ищите рейтинг 600 джоулей или более.
