Трубы сэндвич для дымохода монтаж видео: Как собрать сэндвич дымоход своими руками

особенности и преимущества конструкции, правила установки и монтаж своими руками

Владельцам загородных домов и дач приходится заботиться об отоплении помещения самостоятельно. Любой генератор тепловой энергии, кроме электрического котла, должен быть снабжен системой для отвода продуктов сгорания в атмосферу. Поэтому при организации отопления немало внимания придется уделить дымоходу.

Сегодня самым популярным является практичный, функциональный и эстетичный дымоход в виде сэндвич-трубы. Его монтаж своими руками – это довольно простая и совершенно безопасная затея. Только заранее необходимо позаботиться о приобретении качественных материалов, и посмотреть видео инструкцию по установке сэндвич-дымохода.

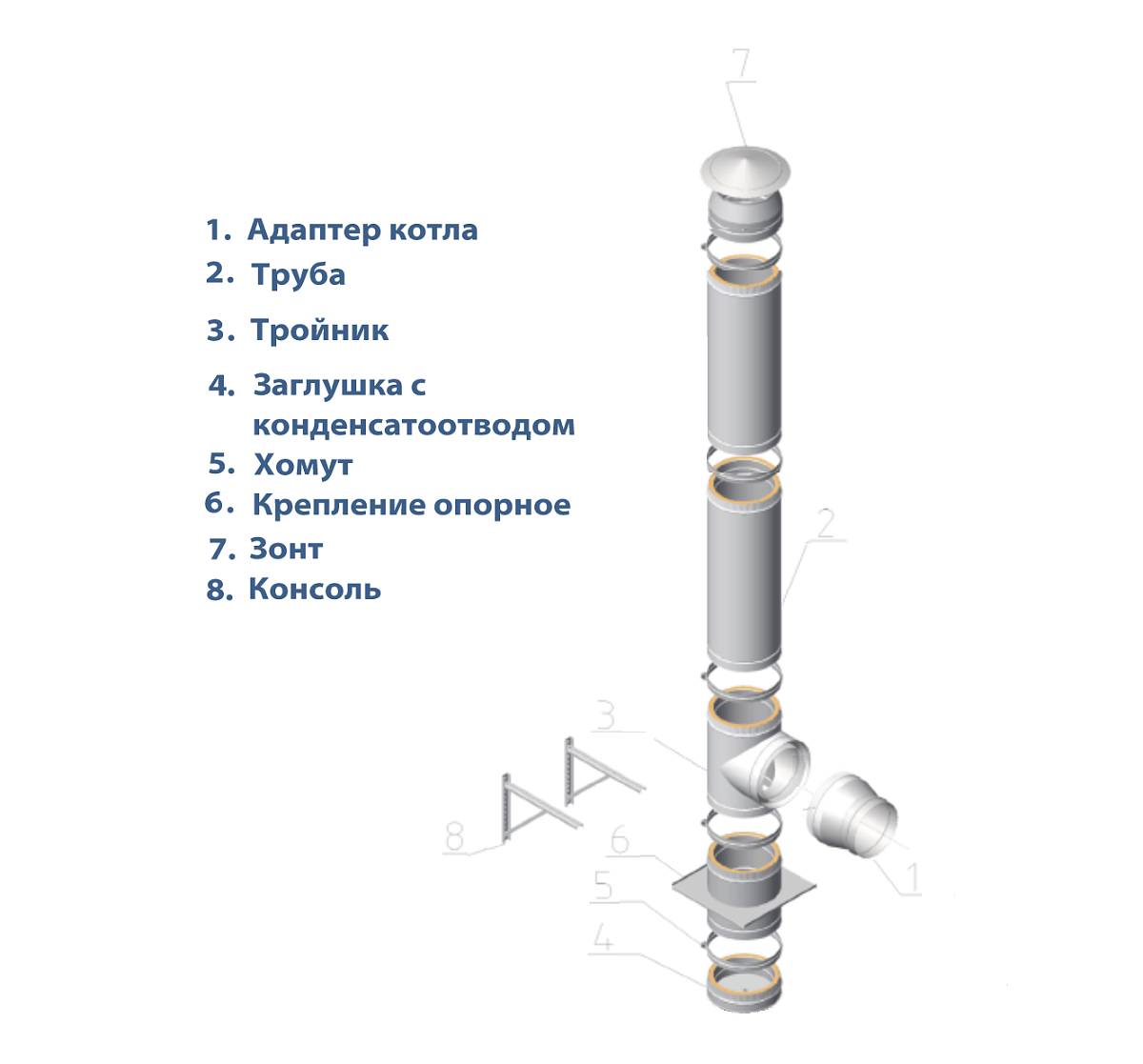

Особенности конструкции сэндвич-трубы

Дымоходы в виде сэндвич трубы изготавливаются по новой технологии. Конструкция слоями собирается из различных материалов, и напоминает обычный сэндвич. Ее основанием являются две разные по диаметру трубы, которые вкладываются друг в друга.

Между ними размещается теплоизолирующая прокладка из базальтового волокна или минеральной ваты. Такие материалы устойчивы к высоким температурам и невосприимчивы к активным химическим веществам. Они отлично удерживают тепло и гасят звуковые волны.

Соединяться двухконтурные трубы могут несколькими способами: фланцевым, байонетным или «холодовым мостом». Дымоходы могут иметь различный диаметр и толщину теплоизолирующего слоя. Вид конструкции зависит от температурных условий среды, где она будет эксплуатироваться и от ее назначения.

Сэндвич-трубы имеют не только прямую форму. Поскольку дымоход должен проходить через перекрытия и кровлю

, а на его пути могут встречаться различные элементы здания, конструкция содержит в себе секционные фрагменты и дополнительные элементы для их соединения.

В комплект вместе с сэндвич-трубой входят:

• тройник;
• флюгер – защищает конструкцию от ветра и предотвращает обратную тягу;
• колена с углом в 45 и 90 градусов;
• конус для свободного обтекания;
• ревизия для проверки состояния дымохода;
• защитный грибок.

Если отопительная печь работает на газе, то флюгер и грибок не используются.

Преимущества и недостатки дымоходов из сэндвич-трубы

К положительным сторонам конструкции относится:

1. Возможность совмещения с различными моделями печей и котлов.
2. Небольшой объем, который не загромождает пространство.
3. Универсальность и легкость, благодаря которым возможно внутреннее и внешнее использование.
4. Возможность установки конструкции без дополнительного фундамента, что облегчает и удешевляет монтаж.
5. Удобная конструкция, с помощью которой можно легко обойти любые препятствия, не удаляя элементы здания и не разбирая перекрытия и части крыши.
6. Отличная теплоизоляция, которая не дает нагреваться наружному корпусу до критических температур и обеспечивает пожарную безопасность.
7. Гладкая поверхность, на которую практически не оседает сажа, в результате чего канал дымохода можно чистить довольно редко.
8. Высокий уровень теплоизоляции предотвращает появление конденсата. Это особенно важно для оборудования с прямой вытяжкой.
9. Использованная для изготовления конструкций нержавеющая сталь не подвергается разрушению от высоких температур и химического воздействия.

Кроме всего выше перечисленного, сэндвич-трубы имеют привлекательный внешний вид, который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести

только ее довольно высокую стоимость и не очень простой монтаж. Но всеми другими достоинствами такие минусы сэндвич-трубы окупаются.

Материалы для изготовления сэндвич-труб

Практически все предлагаемые в строительных магазинах сэндвич-дымоходы выглядят одинаково. Но поскольку их изготовление является доходным бизнесом, на рынке встречается малокачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, которая применялась для изготовления внутренней трубы.

Чтобы не ошибиться в выборе, рекомендуется изучить марки нержавеющей стали, из которых должна быть выполнена сэндвич-труба:

1. AISI 310 S – это самый качественный и в то же время самый дорогой сплав, который используется для изготовления дымоходов. Его смело можно применять для твердотопливных котлов с большой мощностью, поскольку пределом термостойкости этой марки нержавейки является 1000 градусов.
2. AISI 321 и AISI 316 i являются универсальными нержавейками. Они выдерживают нагрев до температуры в 850 градусов, обладают пластичностью и отличной устойчивостью к коррозии.
3. AISI 316 – нержавеющая сталь, в состав которой входят легирующие добавки в виде никеля и молибдена. За счет этого материал имеет хорошую термостойкость и отличную антикоррозийную защищенность. Ему не страшны даже самые агрессивные кислотные среды. Такие дымоходы являются хорошим выбором для любой мощности газовых котлов.
4. AISI 304 по многим характеристикам схожа с AISI 316, однако, легирующих компонентов в ней намного меньше. Из-за этого нержавейка имеет не очень высокое качество и низкую цену.
5. AISI 430 – самая недорогая нержавеющая сталь, которая применяется чаще всего для изготовления внешних кожухов дымохода. Атмосферные явления вреда ей не нанесут. Но для внутренних каналов ее стойкости недостаточно. Также при использовании этой марки могут возникнуть трудности при выполнении сварочных швов.
6. AISI 439 – нержавейка, в состав которой включены титановые добавки. За счет этого повышается ее механическая прочность и стойкость к коррозии. Подходит для твердотопливных и газовых котлов небольшой мощности.

Качественная продукция должна иметь техническую документацию, в которой обязательно должны быть прописаны использованные для ее изготовления марки стали.

Проверить нержавейку на качество можно народным способом с помощью магнита. Если он проскальзывает по ее поверхности и не удерживается на ней, то материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой магнит фиксируется, покупать не стоит.

Установка сэндвич-труб своими руками

Монтаж дымохода должен проходить по всем правилам, только тогда его эксплуатация будет долговечной и безопасной.

Основные правила по установке сэндвич-труб

Соблюдать необходимо следующие рекомендации специалистов:

1. Для обеспечения необходимой тяги общую длину канала следует делать не менее 5 метров.
2. Для герметизации стычных швов своими руками следует использовать материалы, рабочая температура которых не менее 1000 градусов.
3. Если высота дымохода будет от полутора и более метров, то нужно установить опорную мачту и использовать для прикрепления к ней хомуты-растяжки.
4. Над плоской кровлей труба должна возвышаться на 0,5 м.
5. Через каждые два метра дымоход должен усиливаться с помощью стеновых кронштейнов.
6. Участки стыковки труб с различными элементами в виде отводов и тройников укрепляются хомутами.
7. Идущий от печи участок конструкции не изолируется.
8. Перекрытия, балки, стены в местах, где по ним будет прокладываться труба, изолируются. При этом между поверхностями и дымоходом должен остаться зазор.
9. Для тройника устанавливается опорная площадка или консоль.
10. Верх конструкции защищается дефлектом, оголовком.

Чтобы обогрев был эффективным, большая часть дымохода должна находиться внутри помещения. Это позволит уменьшить разницу температур.

Сборка и монтаж дымохода из сэндвич-трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию соединять последовательно и правильно.

Этапы монтажа:

1. На дымоходное отверстие печи устанавливается муфта, к которой крепится горизонтальный отрезок трубы или тройник. Элемент подбирается в зависимости от того, как будет проходить дальше дымоход.
2. Нижняя часть тройника закрывается заглушкой. При необходимости удаления сажи через определенный промежуток времени заглушка снимается.
3. Для прохода конструкции из сэндвич-трубы через потолок в нем проделывается отверстие. На вертикальную часть системы устанавливается патрубок-переходник. Со стороны улицы или чердака труба опускается в подготовленный проем и стыкуется с нижними модулями.
4. Зазор между перекрытием и дымоходом изолируется огнестойкими материалами. Необходимо знать, что запрещается стыковка элементов в местах, где они проходят через перекрытие.
5. На плоской крыше для предотвращения затекания влаги при таянии снега или дожде используется квадратный лист из оцинкованного материала. Его необходимо завести под покрытие и обработать края герметичными материалами.
6. На наклонных кровлях устанавливается бездекильная крыза — специальный проходной узел. Этот элемент из пластика изготавливается под определенный угол наклона. Существуют выполненные из эластичных материалов универсальные изделия. Они подходят для крыш с любым наклоном.
7. На верхнюю часть конструкции следует установить зонт-оголовок. Его роль заключается в защите трубы от осадков и мелкого мусора.

Монтаж дымохода из сэндвич-трубы своими руками закончен. Теперь можно приступить к маскировке оставшегося после проведения системы неприглядного вида. Например, отштукатурить и закрасить потолок.

Как правильно установить сэндвич-трубу снаружи дома?

Сборка и монтаж дымохода через стену своими руками производится в случае, если из-за конструктивных особенностей крыши в ней невозможно проделать отверстия. Кроме этого, такая установка сэкономит внутреннее пространство помещения.

Этапы работ:

1. На стартовую муфту устанавливается горизонтальный отрезок трубы. Если это будет необходимо, то для дальнейшего монтажа используется колено с углом поворота.
2. В стене, через которую будет проходить дымоход, вырезается техническое отверстие. Через него выводится очередной элемент конструкции. Зазоры заполняются теплоизоляционным материалом.
3. На выведенный наружу конец трубы надевается тройник, в нижней части которого должна быть глухая заглушка. Для надежности системы устанавливается опорная консоль.
4. На наружные поверхности стен с шагом в 1,5–2 метра крепятся кронштейны. Выбор крепежных элементов и способ монтажа полностью зависит от того, из какого материала построен дом.
5. Наращивая конструкцию, необходимо надевать кольца-обручи. Они являются частью кронштейна.
6. Если труба над крышей буде возвышаться больше, чем на полтора метра, то для стабильности и усиления дымохода из сэндвич-трубы устанавливается крепеж-растяжка.
7. К последнему элементу дымоходной системы крепится оголовок.

Советы по эксплуатации дымохода

При установке и во время эксплуатации сэндвич-трубы запрещается:

• монтировать дымоход к агрегатам, работающим на угле;
• устанавливать оцинкованную конструкцию в помещениях с повышенным уровнем влажности воздуха;
• использовать в качестве топлива предметы с лакокрасочным покрытием и строительный мусор;
• размещать участки дымохода вблизи с легковоспламеняющимися материалами;
• использовать конструкцию для сушки обуви, одежды и различных предметов быта.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко можно своими руками. Могут понадобиться лишь дополнительные инструменты, при необходимости проделывать технические отверстия, и лестница или кран для работ на крыше. Чтобы ускорить процесс монтажа на разных уровнях, можно найти помощника.

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео

С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.

Монтаж дымохода из сендвич трубы через деревянное перекрытие

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

• хомуты,
• отводы,
• прямые элементы,
• тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.

Монтаж сэндвич дымохода — как правильно собрать, схема установки, правила и инструкция по монтажу через бревенчатую стену, крепление к стене, как разобрать, видео

На чтение 5 мин.

Сэндвич дымоход – это устройство, которое предназначается для вывода продуктов сгорания от отопительного прибора. Дымоход необходим как для печей, так и для каминов. Дымоходы этой категории отличаются высоким уровнем функциональности и являются конструкцией универсального типа. Читайте обзор видов шибера для дымохода.

На рисунке представлена схема монтажа сэндвич дымохода.

Следует отметить, что такое изделие весьма простое в использовании, именно этим оно и отличается от всех других существующих конструкций данного вида. Все элементы из которых состоит конструкция постоянно находятся в тепле (за счет плотного слоя теплоизоляционного материала), что существенно сокращает количество образующегося конденсата.

Прежде чем определиться с выбором сэндвич дымохода, необходимо произвести расчет всей конструкции и определиться с материалом, из которого она будет выполнена.

Размеры дымохода будут зависеть от тепловой мощности оборудования:

• если мощность будет выше 3,5 кВт, то размер будет — 0,14х0,14 м;
• если будет вырабатываться мощность до 5,2кВт, то габаритные размеры конструкции – 0,14х0,20 м;
• если тепловая мощность будет достигать 7 кВт, то следует выбрать изделие с габаритными размерами 0,14х0,27 м.

Размер сэндвич дымохода зависит от тепловой мощности, вырабатываемой отопительным устройством. Что касается длины изделия, то стандартный минимум составляет 500 см. Ознакомиться с обзором дымоходов сэндвич из нержавеющей стали можно здесь.

Как собрать сэндвич дымоход?

На фото представлены сэндвич трубы для дымохода.

Как же правильно собрать сэндвич дымоход? Необходимо помнить о следующих основных моментах:

• Вся система начинается от самого камина. Сперва нужно произвести монтаж первой части трубы с трубою отопительного прибора. Следует помнить о заглушке, потому как без нее будет идти «лишний» жар. Аккуратнее нужно быть и с утеплителем.
• При монтаже нужно вставлять трубу с меньшим диаметром в трубу с большим диаметром. Только так можно получить полностью герметичную конструкцию.
• Состыковывать нужно как внутренние трубы, так и внешние. Единовременно проводить состыковку труб невероятно сложно, по этой причине специалисты советуют производить ее в два этапа.
• Все стыки нужно усиливать. Для этого необходимо использовать хомуты из оцинкованной стали.
• Покрыть все элементы необходимо герметиком, который сможет выдержать термическую нагрузку в 1000⁰ С.
• Таким же способом происходит установка уголков, тройников и иных нестандартных элементов конструкции.
• В местах установки тройника нужно использовать дополнительные кронштейны.
• В случае необходимости можно воспользоваться дополнительными звеньями горизонтального типа, но они не могут превышать длину в один метр.

Внимание! После сборки всей конструкции и перед покрытием герметиком следует удалить с изделия защитную пленку.

Для того, чтобы правильно провести сборку сэндвич дымохода необходимо проконсультироваться у опытного специалиста, но если такового не найдется «под рукой», то стоит воспользоваться видеоматериалом представленным ниже. Полную герметичность конструкции можно получить только при правильной пошаговой сборке. Особое внимание необходимо уделить всех связующим элементам. Обзор технических характеристик и элементов дымоходов из нержавеющей стали здесь: https://mykaminz.ru/dymoxod/vidy/nerzhavejka/obzor-texnicheskixe-xarakteristik-i-elementov-dymoxodov-iz-nerzhaveyushhej-stali.html.

Монтаж сэндвич дымохода

Для того чтобы произвести монтаж дымохода сэндвич, следует пользоваться заранее подготовленной схемой и правилами установки конструкции данного типа.

Монтаж дымохода из сэндвич труб можно выполнить по инструкции:

1. Устанавливать систему нужно от отопительного аппарата и вверх.
2. Следует помнить, что температура выходящих газов не может превышать 500⁰ С.
3. Угол, под которым выводят трубу составляет 30⁰ С.
4. Еще нужно учесть, что все наклонные элементы конструкции не могут иметь шероховатости. Площадь сечения горизонтальной поверхности не должна быть меньше вертикальной.
5. Монтаж сэндвич дымохода может производиться как непосредственно через стену, так и через кровлю строения. В том случае, если установка конструкции будет производиться через бревенчатую стену, то нужно позаботиться о дополнительных элементах, которые послужат защитой для поверхности стены.
6. В завершении дымоход следует оборудовать дополнительными защитными элементами от атмосферных осадков и окружающей среды

Крепление дымохода сэндвич к стене производится опорным кронштейном. Его можно сделать как самому, так и приобрести в специализированном магазине. Если было принято решение сделать кронштейн самостоятельно, то следует взять два угловых элемента с сечением в 30 и 50 мм и при помощи строительного инструмента сделать всю конструкцию. Для этого нужно использовать болты с маркировкой М8 и М10. Читайте обзор характеристик дымохода из оцинкованной стали на этой странице.

Также как и сборка, монтаж конструкции должен производиться в соответствии со всеми нормативными правилами и стандартами. Нужно использовать соответствующие элементы и тщательно фиксировать устройство на поверхности кровли или стены.

Для того, чтобы все монтажные работы были выполнены правильно, необходимо воспользоваться советами профессионалов, также можно использовать и предоставленный ниже видеоматериал:

Только правильная установка станет гарантом и залогом правильной и качественной работы сэндвич дымохода.

На снимке сэндвич труба, выведенная на крышу.

Как разобрать?

Разборку сэндвич дымохода необходимо начинать также, как и установку, от отопительного прибора. Сперва демонтируют внутреннюю часть конструкцию, а после внешнюю. Сперва необходимо снять все дополнительные удерживающие элементы и только после убирать основу.

За весь период эксплуатации устройства данного типа на внутренней поверхности трубы может скапливаться сажа, которая в итоге приводит к уменьшению полезной площади сечения изделия и может привести к воспламенению. Для того, чтобы устройство правильно функционировало, необходимо чистить конструкцию дважды за весь отопительный сезон. Именно для ухода за устройством в самом низу монтируют дверцу или делают ее легкоснимаемой. Читайте обзор видов дымохода для камина.

Видео

Смотрите на видео монтаж сэндвич-дымохода:

Непосредственный монтаж дымохода из сэндвич труб – это весьма трудоемкая работа, которая требует от человека особого внимания и сосредоточенности. В том случае, если было принято решение выполнить установку конструкции собственноручно, то нужно отнестись к каждому этапу ответственно. Обязательно нужно соблюдать все правила и следовать технике безопасности.

Монтаж дымохода из сэндвич-труб своими руками. Фото и видео.

Одним из непременных условий устойчивого горения топлива в печи является надежная тяга, создаваемая, за счет перепада давления между горячим воздухом в топке и холодным воздухом на улице.

Хорошая тяга обеспечивает подсос воздуха, необходимого для полного сжигания топлива, а также удаление через дымовую трубу продуктов его сгорания.

Неправильно собранная система отвода дымовых газов может стать не только причиной плохого горения в печи, но способствовать скоплению в помещении угарного газа, являющегося смертельным ядом для нашего организма.

Кроме того, неправильно собранный дымоход может стать причиной возникновения пожара, ценой которого может стать человеческая жизнь.

Поэтому устройству дымовой трубы и узлов прохода через деревянные конструкции потолка следует уделить особое внимание, чтобы сделать эксплуатацию бани максимально безопасной.

Давайте посмотрим, что из себя представляют современные конструкции дымовых труб, что такое сэндвич трубы и как правильно монтировать трубу при проходе через потолок бани.

Что такое сэндвич-труба?

Сэндвич-труба – это дымовая труба, изготовленная из двух металлических труб разного диаметра с заполнением пространства между ними специальным огнестойким составом.

Схема устройства сэндвич-трубы показана на рисунке ниже:

Как видите, между двумя трубами разного диаметра пространство заполняется негорючим термостойким базальтовым волокном под высоким давлением.

Для удобства монтажа выпускаются различные детали дымохода – отводы, тройники, прямые участки, хомуты:

Дымовая труба из этих деталей собирается, как из конструктора.

При этом один конец каждой детали вставляется в другую деталь так, чтобы соединение было максимально герметичным. Для этого с одной стороны диаметр каждого элемента чуть больше, а с другой – чуть меньше. Чем-то такая конструкция напоминает систему раструбных соединений на канализационных трубах.

Для надежного соединения элементов сэндвич-трубы используют хомуты.

Как правильно собрать сэндвич-трубу?

Начинается сборка дымохода из двухслойной трубы с ее крепления к патрубку банной печи.

Для этого используется стартовый конус, одним концом надеваемый на печной патрубок, а другим соединяющийся с прямым участком дымохода.

Как правило, в бане дымоход имеет довольно простую конструкцию и представляет собой трубу, идущую от печи на улицу через потолок и кровлю с минимальным количеством поворотов и каких-либо дополнительных присоединений.

В этом случае схема дымохода может выглядеть так, как показано на изображении ниже:

Проход сэндвич-трубы через потолок бани

Для пропуска дымовой трубы через конструкцию потолка устраивается специальный узел, обеспечивающий надежное крепление трубы и максимальную пожарную безопасность.

Несмотря на то, что труба сама по себе имеет двухслойную конструкцию с негорючей теплоизоляцией внутри, для большей безопасности в потолке устраивается отверстие для установки небольшого куска трубы на 10-20 см превосходящим по диаметру наружную трубу сэндвич-дымохода.

Снизу отверстие заделывается так, как показано на рисунке ниже:

Сверху (на чердаке) пространство между трубой большего диаметра и сэндвичем заполняется негорючим материалом (базальтовая вата, песок, керамзит):

Вместо трубы большего диаметра можно устроить специальный короб из негорючего материала, внутрь которого пропустить сэндвич-трубу, а свободное пространство также заполнить негорючим теплоизолирующим материалом:

Видео устройства дымохода из сэндвич-трубы показано ниже (для воспроизведения нажмите на треугольник):

Проход сэндвич-трубы через стену

Иногда более целесообразно выполнить выпуск дымохода из помещения, где установлена печь непосредственно на улицу через ближайшую стену:

Такое решение позволит уменьшить количество необходимых узлов прохода трубы (через потолок и кровлю), а также обеспечит легкий доступ для очистки дымохода.

***
Как видите, смонтировать дымовую трубу из сэндвич-элементов не так сложно и вы вполне сможете сделать это самостоятельно.

В следующий раз более подробно рассмотрим проход дымохода через стену. Посмотрим в каких случаях его выполнять целесообразней и как разделывается стена в месте прохода.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать… Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать… Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать…

• < Печи Термофор
• Дровяные каменки Harvia для бани >

Сэндвич труба для дымохода – правила сборки и монтажа + Видео

В качестве основы для дальнейшего строительства любого отводящего канала в последнее время пользуется спросом сэндвич труба для дымохода. И это вполне объяснимо двумя бесспорными преимуществами: собирается конструкция быстро, привлечения специалистов не требуется, а эксплуатационные характеристики превосходят все ранее известные виды дымоходов.

Что это такое сэндвич дымоход?

Собираясь монтировать дымоход своими руками, стоит знать, что это за устройство и из чего состоит. Внешне  — это металлический цилиндр, внутри которого находится воздуховод. Между ними уложена термоизоляционная прослойка из базальтовой или минеральной ваты. Высокие эксплуатационные особенности конструкции объясняются, прежде всего   тем, что металлические детали выполнены из долговечного и износостойкого листа нержавеющей стали не менее 1мм толщиной. А внутренние прослойки обязательно имеют надежные показатели пожаробезопасности.

Теперь по-порядку:

• верхняя часть, которая выходит на улицу и располагается над кровлей – это оголовок;
• стартовая муфта — переходник, которые соединят вход котла отопления и сэндвич дымоходом;
• для организации прохода трубы через стену или перекрытия предназначен проходной узел, так называемый разъемный адаптер;

Значительно снижает уровень пожароопасности и упрощает организацию прохода дымохода сквозь слои кровельного утеплитель устройство мастер флеш.

Стремясь сэкономить и выполняя работы своими руками, многие сталкиваются с проблемой нехватки различных деталей или расходных материалов. Поэтому производители сэндвич дымоходов кроме основных частей конструкции  укомплектовали наборы необходимыми фитингами, тройниками, заглушками и уголками. Благодаря этому, имея даже малейшие навыки монтажных работ, вы сможете установить современный дымоход своими руками.

Этапы выполнения работ при устройстве дымохода внутри дома

Независимо от того, где вы собрались монтировать дымоход —  от отопительного котла, обыкновенной печи или домашнего камина, последовательность выполнения работ практически одинакова.

• Начинается сборка с закрепления стартовой муфты на дымоходное отверстие отопительного устройства.
• Дальше прикручивают имеющейся в комплекте тройник напрямую к муфте или,  если того требуют особенности установки, через дополнительный отрезок трубы.
• После этого нижний патрубок тройника закрывается  заглушкой, которая будет сниматься во время чистки дымоходной сажи своими руками.

• Над верхним отверстием тройника в потолке проделывают отверстие, диаметр которого равен диаметру потолочного адаптера.
• Теперь можно переходить к монтированию этого потолочного узла. Его нижняя часть вставляется в отверстие изнутри комнаты, а верхняя – надевается со стороны чердачного помещения и узел соединяется. Оставшийся зазор между адаптером и потолочным перекрытием заделывают огнеупорным утеплителем типа базальтовой ваты, оштукатуривается и закрашивается.
• Дальше работы переходят на чердак. На выступающий патрубок монтируются  первая, а затем и вторая часть трубы, пропускаемая через проходной потолочный узел.
• Теперь важно правильно обыграть самый пожароопасный участок дымохода – его проход сквозь потолочный утеплитель. Для этого через все слои вырезается своеобразный люк, в который устанавливается входящие в комплект мастер флеш. После того, как устройство смонтировано, все соединительные швы тщательно герметизируются материалом повышенной теплостойкости.

• Следующим этапом будет установка труб дымохода и их соединение с мастер флеш. При выполнении работ своими руками  удобнее всего заводить детали через отверстие со стороны крыши, так проще наращивать необходимое количество элементов, в зависимости от высоты чердачного помещения.
• И вот, наконец, на внешнюю часть трубы можно надевать оголовок. Дымоход готов!

Как видите, сложностей особых нет и всю работу можно выполнить своими руками. Помощь напарника может понадобиться только для удобства, во время работы в помещениях на разных уровнях. А дополнительные приборы или оборудование будут нужны  для проделывания отверстий в кровле и потолочном перекрытии.

Некоторые отличия монтирования внешнего сэндвич дымохода

1. Начало такое же – дымоходный штуцер соединяется со стартовой муфтой.
2. Для проходного адаптера вырезается отверстие в ближайшей стене дома.
3. Разборный узел монтируется аналогично предыдущему варианту, зазоры также утепляются огнестойкой базальтовой ватой и заштукатуриваются.
4. С улицы через адаптер вводят горизонтальную трубу, дотягивают ее до стартовой муфты и соединяют с ней.
5. На внешнем конце трубы закрепляют тройник, нижнее отверстие которого закрыто съемной заглушкой.
6. На следующем этапе работ понадобится высокая лестница или даже подъемник, в зависимости от высоты дома. А перед тем,  как собрать дымоход сэндвич, нужно на стене подготовить крепежи для трубы. Лучше всего использовать монтажные кронштейны, надежно вмонтированные в стену через каждые 80-100см. Способ их крепежа зависит от материала стен и типа внешней обшивки.
7. Как только кронштейны установлены, можно приступать к сборке трубы. По мере  наращивания элементов нужно не забывать надевать специальные обручи, с помощью которых они будут соединяться с кронштейнами.
8. Заканчивается монтаж сэндвич дымохода установкой на верхнем конце трубы оголовка, защищающего дымоход от попадания осадков.

Внешний дымоход монтировать своими руками проще, так как нет необходимости монтировать защитный мастер флеш и обустраивать качественный проход через кровлю. И если раньше значительным недостатком внешнего отводного канала было его промерзание и вероятность накопления конденсата, то сейчас, с появлением теплостойких сэндвич дымоходов эти неприятности исключены.

Преимущества сэндвич дымоходов:

• выполняя работы своими руками, есть возможность подсоединить такой отвод  практически к любому виду отопительного устройства;
• простота сборки и быстрота проведения работ независимо от варианта размещения труб;
• нет необходимости в проведении дополнительной противопожарной защиты, все материалы отличаются огнеупорностью и низкой теплопроводностью;
• экономия на оплате услуг специалистов, все работы можно выполнить своими руками, а простота конструкции исключает возможные ошибки и просчеты.

Сэндвич труба для дымохода (фото)

1. Конструкция сэндвич дымохода
2. Свойства сэндвич трубы для дымохода
3. Особенности установки сэндвич дымохода
4. Монтаж сэндвич дымохода (видео)

Дымоход является важнейшей частью дровяного камина, ответственной за его эффективное и безопасное функционирование: тягу и эвакуацию дымовых газов. Первые дымоходы выполнялись из глины и кирпича, но сегодня их ассортимент очень широк и включает модели из керамики, стали и даже закаленного стекла.

Стальные дымоходы относятся к одному из самых популярных типов дымоходных систем, главным образом, благодаря простоте их устройства и невысокой цене. Они делятся на одноконтурные и двухконтурные и представляют собой модульную конструкцию из горизонтальных труб и фасонных элементов. Одноконтурные дымоходы более экономичны, чем двухконтурные, но имеют один существенный недостаток, связанный с отводом газообразных продуктов горения низкой температуры, когда на внутренней поверхности трубы начинает скапливаться агрессивный кислотный конденсат. Универсального средства борьбы с конденсатом, не существует, но уменьшить его влияние можно, увеличив теплоемкость дымоходной системы, например, используя слой теплоизолятора. Именно эту идею реализуют в двухконтурных («сэндвич») дымоходах.

Конструкция сэндвич дымохода

Сэндвич дымоход состоит из трех элементов: внутренней и внешней трубы, с проложенной между ними минеральной или базальтовой ваты, чья мягкая структура дает возможность внутренней трубе расширяться и возвращаться в исходное состояние в разных эксплуатационных режимах работы камина. При выборе изоляционного материала для среднего слоя, предпочтение отдается базальту, так как он относится к экологически чистым материалам, не выделяющим при нагревании неприятного запаха и смол.

Для изготовления корпуса дымохода берут высоколегированную нержавеющую сталь или комбинируют ее с оцинкованной, из которой выполняют внутреннюю часть, что снижает стоимость всей дымоходной системы. Лучшими маркой нержавеющей стали является AISI 321 толщиной 0,8-1,0 мм с высокой кислотоустойчивостью и температурным пределом в 1200 °С. Срок годности такой стали достигает ста лет. Менее качественные и дешевые сорта стали AISI 409 и AISI 430 можно использовать десять – пятнадцать лет. Если дымоходная труба не маркирована, то установить качество стали будет затруднительно. Единственным средством определения низкокачественного сорта металла может служить его намагниченность, которая проверяется обычным магнитом.

Так как сэндвич дымоход собирается по модульному принципу, его конструкция может быть сложной и включать такие элементы как горизонтальная труба, переходник, тройник, колено, труба с ревизионным люком, конденсатосборник, поворотная задвижка, дефлектор и т. д. При этом, сложной не избыточно и по возможности, прямолинейной, так как на пути дымовых газов должно встречаться минимум препятствий. Герметическая точность дымохода достигается использованием специальных соединительных деталей с уникальным профилем, а также применением герметика и силиконовых колец.

Свойства сэндвич дымохода

1. Высокая термостойкость
2. Пожаробезопасность
3. Хорошая тяга
4. Теплоизоляция, благодаря которой на внутренней части дымохода образуется минимальное количество конденсата
5. Компактность и легкость конструкции
6. Простота монтажа внутри и снаружи здания

Особенности установки сэндвич дымохода

Любой дымоход должен соответствовать двум основным требованиям: быть пожаробезопасным, абсолютно герметичным и обеспечивать хорошую тягу. При сборке частей сэндвич дымохода используется два вида соединений: «по конденсату», когда внутренняя часть верхней трубы входит в нижнюю внутреннюю трубу, и «по дыму», когда наружная часть верхней дымоходной трубы насаживается на наружный диаметр нижней.

Для соединения сэндвич дымохода с выходным патрубком камина используется небольшая одинарная труба, которая насаживается на него «по дыму». Такой же принцип соединения одинарной трубы с внутренней частью стартового отрезка дымохода. Внешняя же часть стартового элемента выполнена таким образом, чтобы остальные детали «дымоходного конструктора» соединялись «по конденсату». Стыки дымохода укрепляется стальными «хомутами» и прикрепляются к стене. Любые проходы через перекрытия осуществляют с помощью накладок, герметика и фланцев, а также слоя базальтовой ваты.

Для предотвращения «хождения» внешней трубы сэндвич дымохода при колебательном движении внутренней трубы при нагреве и охлаждении, внешняя труба скрепляется саморезами.

Труба, устанавливаемая на плоской крыше, должна выступать на высоту не менее 0,5м . В случае остроконечной крыши ее высота над коньком крыши должна достигать тех же 0,5 м. Если же крыша выполнена из горючих материалов, то это расстояние увеличивается до 1,5 м.

Монтаж сэндвич дымохода (видео)

Сэндвич-труба для дымохода

Дымоход — неотъемлемая часть любой печи или отопительного котла. Сейчас для устройства дымоходов предлагаются различные материалы. Один из них— так называемые сэндвич-трубы. Что это такое, чем они хороши и как установить дымоход из сэндвич- труб самостоятельно?

Что такое сэндвич-труба

Сэндвич-трубы называются так потому, что в разрезе они выглядят как многослойный бутерброд. Они состоят из нескольких частей:

• внутреннего контура, по которому выходят из печи продукты горения, он изготовлен из жаропрочной нержавеющей стали, латуни или меди,
• слоя утеплителя — базальтового волокна или пенополиуретана, в зависимости от предназначения трубы утеплитель может быть разной толщины,
• наружного защитного слоя из нержавеющей или оцинкованной стали.

Также существуют керамические сэндвич-дымоходы. Они намного тяжелее, чем металлические, поэтому под них необходимо устроить основание. При этом керамические варианты более долговечны — их срок службы составляет 25-30 лет, тогда как уметаллических  — около 15, а иногда и меньше. Керамический сэндвич представляет собой трубу из жаростойкой керамики, которая снаружи оборачивается утепляющими матами. Наружная оболочка сделана из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собирают дымоходы необходимой длины и формы. Длина одного модуля — около 1 м. Соединяются они между собой точно так же, как канализационные трубы: один конец каждого модуля имеет расширение, а другой сужен.

Кроме прямых цилиндрических модулей в комплект входят и другие элементы:

• тройники для соединения с вертикальным участком,
• крепежные элементы,
• узлы для отвода конденсата,
• отводы для поворота канала на 90 или 45 градусов,
• узлы для прохода через перекрытия и кровлю,
• флюгеры, предотвращающие обратную тягу,
• защитные грибки,
• конусы,
• ревизия для обслуживания дымохода — утепленный тройник с дверкой, который крепится в нижней части дымохода под тройник 45 градусов.

Важно! Если отопление газовое, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что он маркируется двумя числами: внутренним и внешним диаметром. Например, внутренний диаметр дымохода 150*250  равен 150 мм, а внешний — 250 мм.

Преимущества сэндвича

Почему для дымохода стоит выбрать дымоходы сэндвич, сделанные из нержавеющей стали? Они имеют ряд важных преимуществ:

• небольшая масса,
• компактный размер,
• совместимость с разными типами отопительных приборов,
• можно устанавливать как внутри, так и снаружи дома,
• небольшое количество сажи внутри благодаря гладким стенкам,
• эстетическая привлекательность,
• пожаробезопасность — внешняя оболочка не нагревается до температур, создающих угрозу возгорания,
• устойчивость к коррозии,
• не нужно дополнительное основание,
• дымоход может быть не только прямой, но и изогнутой формы,
• возможность установки своими руками.

У этого вида дымоходов есть и свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности связана с тем, что при нагревании и охлаждении дымоход расширяется и сужается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собирать сэндвич дымоход своими руками таким образом, чтобы широкая часть внутренней трубы была направлена вверх — этот способ называется «по конденсату». Дым поднимается снизу вверх, а образующийся в трубе конденсат стекает вниз, поэтому, если собрать трубу как на картинке слева, конденсат будет задерживаться в соединениях и протекать в утеплитель. Влага в утеплителе не только уменьшает его теплоизолирующие свойства, но и при замерзании разрывает трубу, из-за чего она быстро приходит в негодность. При этом внешняя труба должна быть расположена «по дыму» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными. Второй способ означает, что труба кратчайшим путем выводится наружу, и основная ее часть находится на улице. Плюсы приставного дымохода:

• легче обслуживать,
• не занимает место внутри дома,
• нет необходимости в дополнительных узлах для прохода через перекрытия.

Если выбрана установка дымохода сэндвич внутри дома, то дымоход меньше подвергается внешним воздействиям, таким образом можно установить его в бане и на начальном отрезке перед трубой сэндвич установить бак для подогрева воды или секцию для каменки.

Важно! При любом способе монтажа дымохода между котлом или печью и сэндвич-конструкцией должна быть обычная труба без утепления, которая должна иметь две заслонки-шибера для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, для какого отопительного прибора вы делаете дымоход, располагаете вы его в здании или снаружи, есть некоторые общие правила.

• Высота дымохода должна быть не менее 5 м.
• Горизонтальные участки должны быть не длиннее 1 м. Их делают с уклоном в 3 градуса от печи или котла для стока конденсата.
• Нельзя заужать дымоход. Это значит, что внутренний диаметр труб не может быть меньше диаметра выходного отверстия печи, но может быть больше. Для соединения труб разного диаметра используют специальные переходники.
• При креплении на регулируемых кронштейнах расстояние от стены должно быть не менее 25 см.
• Кронштейны должны быть расположены не реже, чем каждые 2 м на вертикальных участках и каждый метр на горизонтальных.
• На тройники и отводы не должна приходиться нагрузка от вышележащих частей дымохода.
• Высота трубы зависит от того, насколько близко она расположена к коньку крыши. Если расстояние между дымоходом и коньком меньше 1,5 м, он должен подниматься над крышей как минимум на 0,5 м. Если расстояние от конька — 1,5-3 м, то труба дожна заканчиваться на уровне конька. Если дымоход установлен дальше 3 м от конька, то его верхняя часть должна быть на линии, которую нужно мысленно провести от конька под углом 10 градусов к горизонту, как на рисунке.

• Высота над плоской крышей — не менее 50 см, над крышей из горючего материала —от 1,2 м.
• Если кровля сделана из горючих материалов, то устанавливают дефлектор с искрогасителем.
• Если на крыше находятся какие-то надстройки или она примыкает к другому зданию, то труба должна возвышаться над ними.
• Если труба возвышается над кровлей более чем на 1,2 м, ее дополнительно фиксируют растяжками, которые прикрепляются к специальному хомуту. Другим концом растяжки крепят к неподвижным частям здания.
• Изгибов и поворотов должно быть минимальное количество — не более трех. Желательно использовать поворотные элементы с углом 45, а не 90 градусов.

Монтаж металлического сэндвич-дымохода

Монтируют сэндвич трубу для дымохода снизу вверх. На выход печи или котла надевают специальный переходник, место соединения промазывают герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после печи должен быть из обычной неутепленной трубы. Затем к нему присоединяют модуль из сэндвича. Открытый слой утеплителя закрывают заглушкой или используют специальный стартовый элемент с закрытым утеплителем. Стартовую трубу и весь отрезок до первого тройника надевают «по дыму». Если он расположен горизонтально, то делают небольшой уклон в 3 градуса от отопительного прибора, чтобы конденсат не стекал в него.

Далее собирают сэндвич для дымохода  «по конденсату». Стыки между модулями также промазывают герметиком и стягивают хомутами. При первой же топке печи и нагреве трубы герметик затвердеет и увеличит прочность соединения.

Важно! Если дымоход необходимо провести через стену или кровлю, на месте прохода не должно быть стыка двух секций. При креплении кронштейнами они также не должны располагаться на стыках модулей.

При сборке сложно хорошо соединить одновременно внутреннюю и внешнюю трубы. Тогда поступают следующим образом. Внутреннюю трубу выдвигают узким концом на 15-20 см, плотно вставляют ее в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть сдвигают вниз, чтобы получилось как можно более плотное соединение. Снаружи место соединения стягивают хомутом.

Если стена сделана из несгораемого материала, то трубу необходимо пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра. Между гильзой и стеной прокладывают базальтовый шнур, а сэндвич трубу для дымохода внутри фиксируют, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, деревянная, то при сборке дымохода сэндвич своими руками используют специальный металлический узел прохода. Для этого в стене делают квадратное отверстие такого размера, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняют базальтовой ватой, снаружи отверстие закрывают металлической пластиной или специальной декоративной розеткой. Щели герметизируют. Также выпускаются уже готовые проходные узлы с теплоизолятором (типа «сэндвич в сэндвиче»).

Металлическая пластина, которая закрывает проходной узел, должна опираться на кронштейны. На них же опирается вся вертикальная часть дымохода. В нижней ее части монтируют ревизию с краном или дверкой для отвода конденсата. Если дымоход длинный и тяжелый, то предусматривают дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делают внутри помещения, то также соблюдают необходимые зазоры между дымоходом и стенами. Через перекрытие трубу проводят также, как через стену. Проход трубы через крышу делается с помощью эластичного узла (крызы), как на фото.

Если кровля сделана из плоского материала, а не рифленого, как профлист, может быть достаточно куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от попадания влаги, а сверху — грибок. Стык между грибком и трубой герметизируют.

Заключение

Металлические сэндвич-дымоходы просты в монтаже и уходе, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной работы дымохода необходимо знать некоторые основные правила и соблюдать технологию.

Проход стального дымохода через стену. Правильный монтаж сэндвич-дымохода

Сэндвич-дымоходы считаются лучшим вариантом для удаления продуктов сгорания топки, особенно в деревянных банях. Предлагаем ознакомиться с технологией монтажа двустенных дымоходов и особенностями их конструкции.

Общие требования к дымоходу в бане

На размер и конструкцию дымохода в бане типа «сэндвич» влияют следующие требования:

• Оптимальная длина трубы от топки до грибка на крыше — 5 м.
• Труба монтируется вертикально, без выступов. Допустимое отклонение трубы от вертикали — 30 градусов, при максимальном отклонении в одну сторону — 1 метр.
• Если расстояние от крыши до конца трубы больше 1,5 м, установите скобу для фиксации конструкции.
• Если крыша покрыта легковоспламеняющимися материалами, установите на конце трубы искрогасительную сетку с ячейками 5×5 мм.
• Труба на скатной крыше должна выступать на 50 см над коньком.Труба на плоской крыше должна быть выше крыши на 1 м.
• Горизонтальная часть дымового тракта до 1 м.
• Места стыков элементов трубы должны оставаться в поле зрения, они не должны находиться внутри перекрытия кровли.
• Запрещается размещение на чердаке очисток, горизонтальных поворотов. Труба на чердаке должна быть направлена ​​вверх.

Как выбрать сэндвич с дымоходом для бани

Сэндвич с дымоходом изготавливается путем соединения отдельных частей дымохода длиной 1 м.Каждый сегмент конструкции состоит из трех компонентов — внутренней и внешней трубы с термостойким слоем. Для дымохода также потребуются крепежи и вспомогательные изделия. Двустенные дымоходы выпускаются во многих исполнениях и различаются по своим параметрам — диаметрам, типу утеплителя и его толщине, материалу трубы и т. Д. Во избежание ошибок при выборе элементов многослойной трубы используйте рекомендации.

Определение сечения дымохода для бани

Дымоход должен иметь такое же поперечное сечение, что и выходной фланец топки.При необходимости можно определить сечение трубы для топки расчетом с использованием требований СНиП:

1. Для котла мощностью 3,5 кВт используются трубы сечением 0,14х0,14 м.
2. Для котла 3,5–5,2 кВт это 0,14х0,2 м.
3. Для котла 5,2-7 кВт это 0,14х0,27 м.

Узнайте или рассчитайте тепловую мощность вашей печи и определите площадь сечения дымохода, которая обеспечит соблюдение требований СНиП. Подбирайте сэндвич дымохода, имеющий круглую форму, по рассчитанной площади сечения.

Подбор труб для бани по материалу

Внутренняя труба дымохода изготовлена ​​из нержавеющей стали. По возможности выбирайте трубу с самой толстой стенкой, она более жесткая. Не покупайте трубу со стенкой менее 1 мм. Наружная труба может быть из любого металла, даже из оцинкованной стали. Лучше, чтобы внешняя труба тоже была из нержавеющей стали — при нагревании материал практически не удлиняется, чего нельзя сказать о оцинкованном листе.

Трубы из нержавеющей стали только выглядят одинаково.При покупке определить качество продукции можно так:

• Попробуйте узнать состав металлической трубы. Качественные образцы изготовлены из аустенитной стали с добавками молибдена, хрома, никеля. Эти вещества могут противостоять коррозии и кислотным веществам.
• Проверить сварные швы труб. Не допускается наличие прожженных швов.
• Трубы из нержавеющей стали дорогие. Снизить затраты на установку сэндвич-трубы в бане можно, если сделать комбинированный дымоход: в парилке с повышенной влажностью, высокими требованиями пожарной безопасности и для придания представительного внешнего вида установить элементы из нержавеющей стали, в других местах — оцинкованные.
• Для бани купите сэндвич-трубу с утеплителем, выдерживающую температуру более 800 градусов. Такими характеристиками обладают утеплители из асбеста, минеральной ваты, керамзита.
• Толщина изоляционного слоя при одинаковых свойствах материала может составлять от 20 до 60 мм, поэтому перед покупкой обязательно поинтересуйтесь составом и свойствами утеплителя.

Соединение элементов труб для ванны

На рынке можно найти образцы, которые соединяются и фиксируются различными способами — фланцевым, байонетным, «по мосту холода», но для ванны рекомендуется выбирать между подключением «дым» или «конденсат».

Различие составов следующее:

1. «дымовое» соединение гарантирует отсутствие утечки дыма через соединение в комнату. Но, с другой стороны, конденсат, протекающий по стенкам трубы, может попасть в щели внутри сэндвича и повредить изоляцию.
2. В конденсатном патрубке внутренняя трубка верхнего сэндвича входит в патрубок нижней трубки, поэтому влага не попадает на изоляцию. В этом случае нет гарантии, что дым не выйдет наружу.
3. Способ подключения выбирает заказчик. Для помещений обычно выбирают «дымовой» метод, потому что в дымоходе сэндвич образуется небольшое количество конденсата.
4. При покупке проверяйте качество стыковки модуля. Хорошие соединения будут обеспечены образцами от того же производителя.

Подготовительные работы перед установкой трубы в баню

Перед установкой многослойной трубы в бане, а точнее на этапе строительства фундамента и свода печи, проверьте расположение оси дымохода.Труба не должна пересекать стропила и балки мансарды и крыши и проходить на расстоянии менее 25 см от стены. Вы можете предварительно собрать печь и дымоход в минимальном объеме. Работы производятся, когда готов хотя бы черновой пол и закреплены деревянные элементы кровли.

Установите духовку на черновой пол. Установите устройство в штатное положение в вертикальной плоскости с учетом высоты «тортика» пола и толщины настила. Опустите отвес сверху в центр выходного фланца печи и посмотрите на результат.Если несущие элементы крыши не пересекаются с отвесом, срежьте лишние элементы, чтобы можно было установить трубу. Отложите основные работы до завершения строительных работ на полу.

Инструкция по монтажу дымохода в бане

Порядок монтажа многослойной трубы для печи в бане следующий:

• Установить проходной блок (ППУ) в проходе трубы через потолок .
• Установить первый элемент трубы на выхлопной фланец топки, который должен быть одностенным.Монтируются сэндвич-трубы, начиная со второго уровня.
• Установить поочередно двустенные трубы и другие элементы дымохода (тройники, отводы — если этого требует конструкция трубы), провести их через потолок, закрепить между собой и к стенам.
• Изолируйте проход трубы на чердаке.
• На чердак следует установить ревизию с подставкой для осмотра внутренней части трубы и очистки ее от копоти и других подобных элементов.
• Продолжаем установку дымохода на чердаке и вывод трубы на крышу.На чердаке допускается установка только труб-сэндвичей, установка дополнительных элементов запрещена.
• Изолируйте проход трубы через крышу.
• Закрепите внешнюю часть трубы распорками (если она высоко выступает над крышей). Поверх готового изделия установите искрогаситель и грибок.

Крепление многослойной трубы в ванне к стене

Труба сужается с одной стороны, поэтому для сборки достаточно установить одну трубу в другую.Для заделки зазоров и стыков используется герметик для дымохода, выдерживающий температуру до 1000 градусов. Отсутствие щелей в суставах усиливает тягу к еде.

При соединении труб соблюдайте следующие инструкции:

1. На внутренние трубы снаружи верхней внутренней трубы наносится герметик.
2. На внешней трубе — на внешней поверхности верхней трубы.
3. В стыках одностенной трубы с сэндвич-дымоходом или с другими модулями — снаружи, по окружности.
4. Сэндвич-трубы соединяются хомутами с одной стороны.
5. Сэндвич-трубы соединяются при помощи тройников и переходников с двух сторон.
6. Трубы крепятся к стене скобами через каждые 2 м.
7. Тройники крепятся к несущим конструкциям скобами.

Прохождение дымохода в бане через мансардный этаж

Монтаж сэндвич-трубы в бане следует производить в соответствии с требованиями СНИП по теплоизоляции дымохода при прохождении паркетных полов. .Температура в топке, особенно если топить дровами, достигает 800–1000 градусов. Он легко нагревает дымоход (и доски в полу) до высокой температуры, критичной для дерева.

Для обеспечения безопасного прохода трубы через мансардный этаж используют сквозной потолочный узел (ППУ). Изделие выполнено в виде коробки размером 300 х 300 мм. В горизонтальной стене есть отверстие, через которое проходит многослойная труба. Пенополиуретан из нержавеющей стали или оцинкованного железа можно найти на рынке в готовом виде.Перед монтажом трубы устройство монтируется в проем потолка.

Теплоизоляция трубы в этом месте выполняется в таком порядке:

• Установить пенопласт в проем в потолке с утеплителем и закрепить.
• Установить многослойную трубу на нижние элементы так, чтобы соединение находилось выше мансардного этажа.
• Убедитесь, что между трубой и перекрытием есть зазор не менее 130 мм.
• Этот зазор можно оставить незаполненным, но лучше заполнить внутреннее пространство между трубой и стенками пенополиуретана минеральной ватой.
• Закройте стыки внизу и вверху металлическими листами из нержавеющей стали. Между листами и потолком проложите утеплитель.

Проход дымохода в бане через крышу

Рассмотрим особенности прохода сэндвич-трубы через крышу:

1. Убедитесь, что расстояние от трубы до стены потолка не менее 130 мм.
2. Вырежьте лист из стального листа. Это лист с внутренним отверстием, равным диаметру трубы, и размером с большой проем в потолке.
3. Надеть лайнер на трубу.
4. Вставьте один конец трубы в проем в крыше со стороны чердака, другой конец установите в нижнюю трубу.
5. Со стороны крыши установите на трубу свинцовое основание (угловой желоб), опустите на крышу. Ударьте по основанию молотком и вытолкните его на поверхность ковша.
6. С чердака заполнить щель между трубой и перекрыть базальтовым картоном и базальтовой ватой.
7. Поднимите нижний лист до упора и закрепите винтами на дереве.
8. Для герметизации стыка покрыть стык кровельным битумным герметиком на резиновой основе.

Видеоинструкция по установке сэндвич-трубы в баню своими руками:
Монтаж сэндвич-трубы для сэндвича — кропотливая работа, требующая концентрации и внимания со стороны исполнителя. Главное — выбрать качественные материалы, которые обеспечат надежность и безопасность греющих бань.

Основной задачей при установке отопительных приборов, работающих по принципу сжигания твердого или жидкого топлива, является устройство дымохода.Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и вызывая тягу, а также не позволяет скапливаться в помещении опасным для жизни продуктам, выделяющимся при сгорании топлива.

Есть несколько способов устроить дымоход самостоятельно. Самый современный из них, а именно монтаж дымохода из многослойной трубы, пропущенной сквозь стену, мы рассмотрим в этой статье.

Содержание статьи

Что такое сэндвич-труба?

Сэндвич-труба

— это конструктор из различных элементов, позволяющий без труда собрать и установить своими руками дымоход любой сложности и конструкции.Каждый такой элемент имеет удлинения и сжатия с разных сторон, что позволяет собрать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовый продукт представляет собой двойную металлическую конструкцию из нержавеющей стали с изоляцией внутри. Эта функция позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро- и.

Элементы дымохода сэндвич-трубы

Дымоход из многослойной трубы, как и любой другой дымоход, имеет довольно сложную конструкцию.При установке через стену или крышу нужно учитывать необходимость изгибов и поворотов, подключения к котлу, а также наличие конденсатного стекла. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич-труб. Чтобы без лишних проблем собрать дымоход, нужно лишь нарисовать план и провести все необходимые замеры длин, углов изгиба и поворотов.

После этого вам необходимо приобрести:

1. Изделия требуемых размеров.
2. Тройники предназначены для подключения к котлу с отстойником конденсата и основным дымоходом.
3. Колено помогает гнуть дымоход. Выпускаются с углом изгиба 15, 30, 45 и 90 градусов.
4. Стакан для сбора конденсата.
5. Элементы с улучшенной тепло- и гидроизоляцией для прохода кровли, перекрытий или стен.
6. Ревизионные элементы с дверцами для.
7. Горловина — это верхний конец дымохода.
8. Поддерживающая консоль — элемент, необходимый для установки дымохода.
9. Настенный кронштейн для крепления дымохода к стене.
10. Также требуется термостойкий герметик и контрольные зажимы.

Достоинства дымоходных сэндвич-труб

Метод устройства дымоходов с использованием металлических сэндвич-труб появился на строительном рынке совсем недавно, но сразу же получил широкое признание и популярность среди девелоперов. Это связано прежде всего с надежностью конструкции и простотой монтажа.

Сэндвич-труба защищает дымоходный канал от воздействия внешних температурных факторов.Благодаря этой особенности можно выделить следующие достоинства данной конструкции:

• Дымоход данного типа идеально подходит для любых котлов и печей, работающих на жидком или твердом топливе;
• изготовлен из, защищен от всасывания различных веществ, коррозии и повреждений;
• благодаря идеально гладкой внутренней поверхности сажа не оседает на стенках дымохода, что позволяет это гораздо реже, чем любые другие аналогичные конструкции;
• минимизировано образование и осаждение конденсата;
• за счет выравнивания внутренней температуры дымового канала обеспечивается постоянная тяга, необходимая для качественного горения;
Изоляция
• защищает внешний кожух от тепла. Такая конструкция не представляет опасности для соседних этажей и жителей;
• дымоход из многослойных труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя сквозь стену, тем самым избегая прохождения потолка и крыши, а также сэкономив ценное пространство внутри помещения;
• при установке дымохода через стену или крышу щелевых проемов в здании можно сделать намного меньше, чем при устройстве любого другого дымохода. Кроме того, вы можете приобрести и установить своими руками специальные проходные модули;
• дымоход из сэндвич-трубы выглядит эстетично и привлекательно, а потому не требует дополнительной отделки на фасаде дома;
• Благодаря легким, идеально подогнанным элементам монтаж такого дымохода можно легко осуществить своими руками.А наличие разнообразных фрагментов позволяет правильно сделать все необходимые изгибы и повороты дымохода.

Главным и, пожалуй, единственным недостатком сэндвич-дымохода можно назвать их дороговизну. Но потратив деньги один раз, вы на долгие годы будете уверены в своей безопасности и качестве возведенного сооружения.

Обустройство дымохода — задача очень серьезная, поэтому к ее решению нужно подойти со всей ответственностью.Не забывайте, установка «небрежной» вытяжки может стоить вам и вашей семье жизни.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать перед началом работы?

• проходит ли дымоход через стену или через крышу, его общая высота не может быть менее 5 метров;
• длина горизонтального участка дымохода, проходящего через стену, не может превышать 1 метр.Кроме того, этот участок дымохода должен иметь уклон в 3 градуса, чтобы обеспечить отвод конденсата в направлении, противоположном отопительному прибору;
• расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, сделав настенный кронштейн с основанием необходимой длины;
• расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных — 1 метр. Если конструкция здания позволяет, кронштейн лучше устанавливать через каждые 60 см.
• Особое внимание следует обратить на высоту дымохода над коньком. Если расстояние от конька до дымохода меньше 1,5 метра — труба должна подниматься над коньком на 0,5 метра; такая же высота должна соблюдаться в случае плоской крыши. Если расстояние от конька до дымохода больше 1,5 метра — высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
• Если крыша дома из горючих материалов, дымоход должен быть поднят над ним не менее чем на 1,2 метра. Кроме необходимо оборудовать специальный искрогаситель.
• , если на крыше есть надстройки, труба должна подниматься выше всех;
• , если высота трубы над крышей превышает 1 метр, ее необходимо оборудовать и прикрепить к крыше дополнительными распорками;
• в процессе рисования дымохода старайтесь удерживать его так, чтобы вам пришлось делать минимальное количество поворотов и изгибов. Инструкция по установке позволяет делать не больше трех.

Особенности монтажа сэндвич-трубы дымохода (видео)

Дымоход

Монтаж любого дымохода своими руками правильно начинать с отопительного прибора.

• сначала на выходе из котла или топки ставится переходник на термостойкий герметик (выдерживает от 1000 до 1500 градусов), а затем зажимается хомутом;
• далее устанавливается горизонтальный элемент дымохода.В этой секции используется одинарная труба с демпфером для регулирования тяги. В первом элементе не используется бутерброд, так как теплоизоляция быстро портится из-за высокой температуры, в результате она перестанет выполнять свою функцию;
• для прохода через стену, в ней проделывается отверстие. Если постройка облицована горючим материалом, расстояние от трубы до краев постройки должно быть не менее 20 см. Проем выкладывается огнеупорным базальтовым картоном, затем в него вставляется блок;
• — многослойная труба пропускается через отверстие блока, которое подсоединяется к переходнику нагревательного устройства. Пространство проходного блока заполнено минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской тарелкой. Для заполнения оставшихся отверстий используется герметик;
• в месте прохождения трубы через стену установите опорные кронштейны, к которым крепится плита. Собрать такую ​​конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
• далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для подключения вертикальной трубы;

• Для обеспечения беспрепятственного прохождения дыма и газов, а также для минимизации попадания конденсата в каменку вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента зажата в нижнюю. трубы на стык наносится герметик.Затем внешняя часть верхнего элемента надевается на нижний, после чего он стягивается кокеткой. Такой способ позволяет максимально быстро и качественно собрать дымоход;
• монтируем всю вертикальную часть дымохода по такому же принципу, включая колена для загибов, при необходимости для обхода окна или других препятствий;
• каждое звено многослойной трубы крепится к стене с помощью кронштейна;
• завершаем установку установкой;
• при необходимости надеваем специальный кронштейн, а затем фиксируем дымовую трубу скобами.

Сборка не так уж и сложна. Однако не стоит забывать о правилах, а также об особенностях этой работы. Помните, мелочей быть не может, если речь идет о горючих веществах или угарном газе. Будь осторожен.

Большинство печей и котлов, работающих на газе, твердом или жидком топливе, нуждаются в системе отвода дымовых газов. Если вы хотите сделать в своем доме автономное отопление и организовать водяное отопление, стоит подумать об установке дымохода.Примеров его конструкций множество: классический кирпичный дымоход, сборные металлические системы и т. Д. Каждый из вариантов имеет свои достоинства и недостатки. Одна из современных конструкций таких сооружений — сэндвич-дымоход. Основным преимуществом такой системы является то, что установить сэндвич-дымоход своими руками довольно легко. Это существенно сэкономит на дорогостоящей работе специалистов. Для того, чтобы самостоятельно выполнить монтаж сэндвича дымохода, необходимо рационально рассчитать стоимость монтажа и соблюдать технологию сборки, об остальном позаботились производители данной системы.

Продукты горения имеют химически агрессивный состав, вызывающий коррозию металлических трубопроводов, особенно на фоне изменения температурных и погодных условий. Эту проблему пытались решить изобретением и внедрением сплавов, не подверженных ржавчине. Но это не устранило ряд других недостатков, характерных для металлических дымоходов:

• зависимость мощности дыма от погодных условий;
• возникновение конденсата, снижающего КПД дымохода;
• сильный перегрев участков труб, расположенных рядом с нагревательным элементом, который представляет опасность возгорания окружающих материалов.

В своем изобретении производители многослойных дымоходов смогли устранить все эти недостатки.

Сэндвич-устройство дымохода

Сэндвич с дымоходом располагается так:

1. Кожух внутри дымохода из нержавеющей стали сварен по технологии TIG.
2. Наружная оболочка также изготовлена ​​из нержавеющей стали с помощью сварки.
3. Между внутренней и внешней оболочкой проложен слой негорючей изолирующей базальтовой ваты высокой плотности.
4. Детали дымоудаления имеют систему сопряжения, представляют собой комплекс расширенных и суженных элементов. Это обеспечивает плотное прилегание всех деталей. Некоторые узлы заделываются струбцинами.

Важно! В продаже есть модели, внешний корпус которых имеет цветное декоративное покрытие.

Такие особенности устройства успешно защищают сэндвич-дымоход от вредного воздействия внешней среды. Поэтому у него много преимуществ:

• конденсация минимальная;
• внешняя труба не прогревается до критического уровня, что может быть опасно;
• обеспечивается равномерный прогрев дымохода по всей длине, что обеспечивает хорошие показатели стабильной тяги;
• данная система может располагаться не только в доме, но и снаружи, что упрощает процесс установки;
• , если монтаж дымохода из многослойных труб происходит через стены или крышу, отверстий под них потребуется меньше, чем при устройстве обычных одностенных труб.

Как подобрать материалы для сэндвича с дымоходом

Чтобы обеспечить долгую и продуктивную работу сэндвича с дымоходом, следует тщательно выбирать материалы и детали для него. Для начала нужно подобрать качественный металл для внутреннего кожуха. В связи с тем, что сэндвич-система с дымоходом пользуется популярностью, на рынке продается много низкосортной продукции. В сети можно увидеть примеры того, как деформируется, казалось бы, прочная стальная конструкция. Но это влечет за собой большую вероятность возникновения пожара или отравления угарным газом.Это свидетельствует о том, что в приборе использовался низкокачественный материал или металл не соответствовал требованиям системы отопления.

В документации, прилагаемой к системе качества сэндвич-дымохода, указывается тип используемого металла. Если эта информация недоступна, то вы подвергаетесь большому риску, и увеличивается вероятность некачественной покупки.

Важно! Проверить качество нержавеющей стали можно традиционным способом: приложить к поверхности магнит — если он не держится и не соскальзывает, значит, материал имеет легирующие добавки и качественный; если магнит притягивается, то покупать такую ​​сталь не стоит.

Следующим важным параметром является толщина изоляционного слоя. Лучше всего для теплоизоляции подойдет базальтовая вата известных марок. Толщина утеплителя зависит от типа отопительного агрегата:

• для газовых и дизельных котлов требуется толщина слоя 2,5 см;
• для дизель-генераторов и газопоршневых установок — 5 см;
• для твердотопливных и деревянных блоков — от 5 до 10 см.

Сборка сэндвича с дымоходом своими руками

Схема расположения сэндвич-дымоходов

Существует две схемы размещения сэндвич-дымохода: установка внутри дома с проходами через потолок и крышу, размещение с выводом трубы наружу и монтаж сбоку от дома.

Если поставить дымоход внутрь конструкции, он будет меньше подвергаться негативному воздействию окружающей среды, конденсат сведется к минимуму. Такой вариант подходит для банных печей, он предусматривает возможность установки на начальном участке трубы емкости для нагрева воды или модуля для засыпки камнями. В любом случае между дымоходом и котлом должен быть элемент, не имеющий утеплителя. Недостатками расположения сэндвич-дымохода внутри дома являются сложная и трудоемкая технология устройства места прохода трубы через перекрытия и крышу, а также уменьшение полезного пространства в помещении.

Установить сэндвич с дымоходом через стену намного проще, так как нужно оборудовать всего одно отверстие. Детали крепятся к наружной стене дома с помощью кронштейнов и несущих конструкций. При таком расположении труб в помещении остается много свободного места, снижается риск возгорания или отравления угарным газом. Однако в этом случае система более подвержена внешним воздействиям; конденсат будет образовываться в больших объемах. Эти особенности следует учитывать в процессе установки.

Важно! Общая высота сэндвича дымохода не может быть менее 5 м.

Процесс сборки

Монтаж сэндвича дымохода всегда начинается с отопительного агрегата. На трубу отопительного агрегата надеть переходник, покрытый специальным герметиком, и зажать хомутом.

Если конструкция размещается внутри помещения, то потребуется еще один элемент одностенной трубы. Недопустимо близкое соседство котла и сэндвич-трубы, иначе теплоизоляционный слой ваты из-за высокой температуры превратится в камень и перестанет функционировать.

Если производится установка дымохода из сэндвич-трубы через стену на улицу, то после промежуточной трубы должен быть горизонтальный элемент, который будет выходить наружу. Его длина не должна быть больше метра, труба ставится с небольшим уклоном.

Для обеспечения прохода через стену в ней делают отверстие с расчетом, чтобы между материалом стены и трубой оставался небольшой зазор. В основном делают проем 40 × 40 см, стены которого обшивают толстой базальтовой бумагой.Снаружи отверстия устанавливают блок, через который проходит многослойная труба. Его свободное пространство заполнено минеральной ватой. Снаружи его плотно закрывают тарелкой, а остальные пики заделывают. Некоторые производители кладут в комплект готовые блоки с теплоизоляцией.

С внешней стороны стены крепятся кронштейны, на которые ставится плита, выполняющая основную опорную функцию для сэндвича с дымоходом. После того, как труба погаснет, производится установка вертикальных элементов.На этом этапе возникает нюанс монтажа трубы «по дыму» или «по конденсату». Если верхний элемент трубы широкой стороной надеть на нижний, то это соединение называется «дымовым», тогда дымовые газы на выходе не сталкиваются с препятствиями. Но будет щель вверху, куда будет стекать конденсат. Этот факт негативно скажется на изоляционном слое, который от влаги будет отсыревать и перестанет выполнять изоляционную роль внутреннего кожуха. Как следствие, конденсата будет образовываться еще больше, снижая эффективность дымохода.

Если установить сэндвич дымоход (см. Видео) «за счет конденсата», то влага легко перетечет по трубе в специальный резервуар. Но для предотвращения выхода дыма наружная горизонтальная труба монтируется «по дыму». А остальную часть сэндвич-дымохода собирают так: опускаем наружный кожух «в дым», а внутренний — «в конденсат». Также необходимо загерметизировать все стыки и затянуть их хомутами.

Процесс установки происходит снизу вверх.Через определенные промежутки времени крепежные кронштейны с хомутами фиксируют дымоход в нужном положении к стене. На верхний край трубы устанавливают наконечник и конус.

При внутреннем монтаже сэндвича с дымоходом, например в бане, необходимо учитывать особенности прохождения трубы через перекрытия и крышу. После одностенной трубы закрепляется задвижка, предотвращающая попадание тепла в атмосферу. При переходе на сэндвич-трубу ставится пусковой колпачок, закрывающий слой утеплителя.Прохождение дымохода через потолок аналогично его выводу через стену, описанному выше. При удалении трубы через крышу нужно следить за тем, чтобы она находилась на одинаковом расстоянии от всех соседних балок и стропил. Расстояние между потолком и крышей на выходе из дымохода должно быть не менее 30 см. Крышу с земляной камерой обязательно надеть на верхнюю часть трубы.

Заключение

Монтаж сэндвич-трубы для дымохода внутри дома, смотрите на видео:

Установка сэндвича с дымоходом своими руками — дело, которое кажется очень простым, на самом деле таковым не является.Есть несколько вещей, которые не сразу очевидны.

Что такое сэндвич-дымоход?

Надо понимать — что такое бутерброд. Откуда взялось это кулинарное название? На самом деле все просто. Сэндвич — многослойный. Берутся две трубы разного диаметра и вставляются одна в другую. Между ними прокладывается негорючий изоляционный материал.

Расстояние между внутренней и внешней трубками составляет не менее 50 миллиметров. Из-за многослойной конструкции они получили название «сэндвич».

Установка дымохода своими руками — дело несложное, но требует определенных знаний и понимания сути процесса. Прежде чем обсуждать вопрос, рассмотрим два способа подключения бутерброда. Обратите внимание — одна сторона имеет гофрированную конструкцию. Это позволяет вставлять одну трубу в другую. Начиная установку, нужно четко понимать, как произвести подключение. Возможны два варианта: либо мы устанавливаем гофрированную трубу поверх обычной, либо наоборот, обычную поверх гофрированной.Какая разница? Главный.

Подключение конденсата

Шов, когда гофрированный надевается на обычный, называется швом конденсата, обратный шов дымовым. Имена раскрывают суть дизайна. Разберем каждый случай отдельно.
В основном сэндвич-трубы используются с дачными печами и котлами для бани. Их периодически подогревают. Во время простоя внутри дымохода скапливается влага и оседает на поверхности. Затем топка или бойлер заливают, температура в трубе повышается, причем не резко, а постепенно.Наступает момент так называемой точки росы — влага, скопившаяся в дымоходе, начинает конденсироваться на стенах и стекать вниз. Естественно, когда температура поднимается выше этой «точки росы», вода безопасно испаряется, но часть ее стекает вниз. Что делать с скопившимся на дне конденсатом и как не попасть в топку — расскажем позже.

Высока вероятность попадания воды между волнами гофры и протекания в слой утеплителя в том месте, где широкая муфта и гофрированная горловина направлены вверх.Утеплитель намокает, сохнет при нагревании и так при постоянном цикле. Каким бы ни был утеплитель — со временем он потеряет эластичность, сгниет, расшатывается. Следовательно, он не справляется с задачей по поддержанию температуры. Чтобы вода не попала в изоляцию трубы, установите ее гофрированной. У воды исчезнет возможность протекания в изоляцию. Это конденсатное соединение.

Дымовая смесь

Оставшийся вариант подключения логично назвать «дымовым».У дымохода «конденсацией» внутри на стыке образуется шероховатость, толщина которой равна толщине стенки трубы. Дым, проходящий снизу вверх, «зацепился» за эту неровность, его скорость замедляется. Есть возможность вытекать через гофры гребня наружу. Дымовой патрубок — следующий сверху надевается на гофру. При этом дым не испытывает сопротивления выходу и не может просачиваться через швы стыков в помещение.

Монтаж дымохода своими руками — как сделать правильно

Разобрались с отличиями в сборке дымохода. Как лучше всего? Оба верны. Чтобы определить подходящий метод, проанализируйте два параметра:
⦁ как часто топится плита или бойлер;
⦁ насколько интенсивна топка в холодное время года, в холодную погоду;
⦁ какая часть дымохода будет в гостиной.
Первые два параметра вполне понятны. Влага и конденсат собираются в дымоходе в дождливую погоду или во время зимнего снегопада.Для печей с обычным обогревом, с маловероятным остыванием трубы до минусовых температур, выберите вариант «дым». Специально для дымоходов, проходящих в основном через теплое помещение и чердак.

Для апериодических и редких топок, при редких выездах на дачу или при использовании котла в бане (основная часть дымохода находится на улице) установку лучше проводить «на конденсате».

Установка дымохода своими руками через стену

Рассмотрим вариант установки дымохода с выходом через стену и установку на наружную стену здания.Такая конструкция позволяет не прорезать отверстие под трубу в крыше — зачастую это принципиальный фактор. Проделать дыру в крыше — непростая задача. Фактически, основным фактором, влияющим на выход трубы в стену, является боковой выход купленного дымохода печи. Преимущество такого расположения дымохода — удобный процесс избавления от конденсата.

Сначала измеряем высоту отверстия. Покупаем стеновой переход и в соответствии с разметкой вырезаем стену.Вставляем стеновой переход, пустоты плотно заполняем негорючим изоляционным материалом, тщательно и аккуратно заделываем все щели. Помните — первое колено печи должно быть коленом без теплоизоляции. Дым, выходящий из металлических печей, особенно в момент возгорания, имеет высокую температуру. Поэтому изоляция может сгореть. Длина отрезка без утеплителя — пятьдесят сантиметров и более. По возможности и при соответствующих габаритах комнаты увеличьте до одного метра — площадь с высокой температурой увеличится, дополнительно обогревая комнату.После трубы без утеплителя устанавливается труба-сэндвич. Расстояние от внешней стены до сэндвич-трубы должно быть не менее полуметра.
После выхода из стены на трубу надевается тройник. Оставшийся дымоход кладут поверх тройника. Высота дымохода для обеспечения хорошей тяги должна составлять около пяти-шести метров. Дымоходные трубы крепятся к стене специальными скобами. Стандартные сэндвич-трубы имеют длину двадцать пять, пятьдесят и сто сантиметров.

Максимальное расстояние между монтажными скобами составляет двести двадцать сантиметров.Помните, что каждое колено трубы должно быть закреплено как минимум одним шланговым зажимом. На верхнюю трубу надеваем «зонт», чтобы в трубу не попадали осадки и не дул ветер.

На тройнике внизу размещается конденсатоотводчик — емкость для сбора конденсата и смолы. Они неизбежно образуются при нагревании. Учтите — вес трубы при высоте пяти и более метров может достигать пятидесяти килограммов и кронштейны такой массы не выдержат. Дымоход может «уйти» вниз.Во избежание такой ситуации под тройник встраивается сваренная из уголка подставка. Подставку можно прикрепить к стене. Если выход из стены невысокий от земли, подставку можно установить на земле. Не делайте его узким — снимать емкость с конденсатом неудобно.

Монтаж дымохода котла своими руками

Под котлом понимается емкость бани с водой, нагреваемой банной печью.

Вариантов установки водогрейного котла не так уж и много.В котле можно установить:

На самом деле автор этих строк — заядлый любитель парилки и побывал во многих русских банях. Практика показала, что от первых двух вариантов установки водогрейного котла можно сразу отказаться. Вода в любом случае закипает. Кипяток в бойлере испортит любую баню как в прямом, так и в переносном смысле. Котел с водой должен стоять сбоку и желательно не касаться стены стенкой камеры сгорания. Это подробнее об устройстве банной печи и об этом мы поговорим в другой статье. В данной статье монтаж трубы с резервуаром для воды на ней не пойдет — в связи с убежденностью автора в недопустимости такой конструкции априори. Вода закипит, труба обязательно довольно быстро перегорит. Конечно, если он не из 3-х миллиметровой нержавеющей стали.

На основании вышеизложенного делаем вывод, что монтаж дымохода для банной печи имеет одну особенность: монтаж исключительно «дымовой» и желательно сразу вертикально, а не через стену.Зачем курить? Объем парилки сделан совсем небольшим. Во-первых, он быстрее нагревается и достигает необходимой высокой температуры. Во-вторых, парилка должна быть хорошо утеплена, чтобы как можно дольше сохранять тепло, а хорошая теплоизоляция стоит дорого.

Итак, первая труба перед перекрытием делается без теплоизоляции — в бане нужна большая площадь теплопередачи.

В потолке вырезается «отверстие» по размеру колодца. Пустота колодца, а также в случае прохода стены заполняется негорючим утеплителем. Еще лучше, нижний слой сантиметров на 10 залить керамзитом и поверх него уже можно положить негорючий утеплитель.

Проход в перекрытии — многослойная труба.

Помните, соединение труб в потолке (или в стене внутри скважины) категорически запрещено!

Все соединения должны быть видны и в любое время доступны для доработки. Труба, проходящая через чердак и далее через крышу на улицу, целиком сделана из сэндвича.При прохождении обрешетки и самого кровельного покрытия обрешетка и покрытие необходимо обрезать не менее чем на 40 сантиметров вокруг трубы. Снизу навинчивается лист из нержавеющей стали. Поверх трубы надевают специальную «юбку», называемую «master flash», из прорезиненного негорючего материала (продается в специальных магазинах печей)

Между ними укладывается слой негорючего утеплителя. Расстояние от трубы до обрешетки крыши в чердачном помещении должно быть не менее 50 сантиметров.Если выдержать такой размер нет возможности, то перегородку делают из негорючего материала, например, из МСУ (стекломагниевый лист). Он не горит и имеет хорошую теплоизоляцию.

Все сказанное выше о расстоянии для обеспечения пожарной безопасности — полностью актуально для устройства дымохода в жилых помещениях.

Следует отметить, что в жилых помещениях наиболее предпочтительна установка прямо вверх прямо от топки — труба — это дополнительная площадка, излучающая тепло.Поскольку воздуховоды правильные и большая часть труб находится в отапливаемом помещении, образование конденсата происходит не так интенсивно. Значит, установка тройника для его снятия не требуется — при сливе конденсат выгорает в топке топки. Конечно, необходимо следить за чистотой трубы и периодически (раз в год) проводить ее ревизионную очистку.

Увеличение интервала между чистками до двух или даже трех лет, позволит реализовать очень простые правила.

Периодически бросайте в духовку пару осиновых палочек.

И еще одна важная деталь — это правильное расположение трубы на крыше — насколько поднимать трубу над кровлей, как она расположена относительно конька крыши. Ответы на эти вопросы дадут прекрасную картину:

Видео по установке дымохода своими руками

Монтаж дымохода своими руками Последнее изменение: 12 апреля 2017 г., автор — paradeeva

Сэндвич-трубочист — Услуги

	Чистка дымоходов — Мы предоставляем исключительные услуги чистки дымоходов для всех ваших нужд, от каминов и дровяных печей до дымоходов.Эта услуга включает в себя визуальный осмотр (уровень 1) дымохода, чтобы убедиться, что ваша система работает правильно. Наши специалисты покинут ваш дом с нашей гарантией отсутствия сажи / беспорядка, а также будут уверены, что ваша дымоходная система обслуживалась одним из наших профессиональных трубочистов.
	Заглушки для дымоходов — Мы используем высококачественные заглушки для дымоходов Gelco из нержавеющей стали или меди. Заглушки дымохода предотвращают попадание дождя, животных и мусора в дымоход. Все наши колпачки для дымоходов включают искрогаситель из нержавеющей стали, приваренный прямо к колпачку, чтобы предотвратить попадание в воздух углей и искр. Также доступны нестандартные размеры, и на каждую бейсболку предоставляется пожизненная гарантия производителя.
	Заглушки для дымохода — Мы предлагаем заглушки из нержавеющей стали или меди для деревянного дымохода с сборным камином.Большинство чехлов для чейза на Кейп-Коде сделаны из оцинкованного металла, который гниет всего через несколько лет. Позвольте нам установить крышку из нержавеющей стали или меди, чтобы вам было легче. Все крышки изготавливаются на заказ с учетом размеров дымохода.
	Демпферы с верхним уплотнением — Мы предлагаем демпферы с верхним уплотнением Lyemance в качестве альтернативы демпферу для кирпичной кладки. Верхний демпфер Lyemance может быть в 10 раз более эффективным в предотвращении потери тепла, чем новый демпфер горловины.Они сделаны из алюминия, поэтому не ржавеют и не деформируются. Она легко открывается и закрывается при быстром движении за цепь. Установка занимает короткое время и обычно дешевле, чем обычная заслонка.
	Установки для печей и каминов — Сэндвич-трубочист предлагает установки для печей на дровах. Будь то камин или вставка, наш профессиональный установщик / владелец сделает всю работу за вас.Каждая установка проектируется индивидуально для вашего индивидуального камина. Мы также предлагаем газовые плиты и вставные установки, но вам понадобится лицензированный сантехник для выполнения газовых подключений. Мы также можем установить вашу сборную каминную систему с нулевым зазором на заводе. Обладая более чем 30-летним опытом в области вентиляции печей и каминов, мы не можем установить такую ​​систему.
	Дымоходы Metalbestos — Нужен дымоход для вашей новой системы отопления или дровяной печи? Зачем тратить деньги на каменный дымоход, если вы можете установить сборный дымоход за меньшие деньги и меньше времени.Эта полностью топливная труба для дымохода удовлетворит все ваши потребности в отоплении, будь то дрова, газ или мазут
	Bellfire Fireplace Systems — Обычные камины имеют нулевую эффективность. Каминные системы Bellfire — лучшие открытые камины, производящие тепло. Они способны производить максимум тепла при минимальном количестве дров. Спросите сегодня, как вы можете ощутить преимущество Bellfire.
	Вкладыши из нержавеющей стали — Пожары в дымоходе случаются, и когда они возникают, вкладыш из нержавеющей стали является наименее дорогим, но наиболее эффективным способом ремонта поврежденного вкладыша дымохода. Если у вас старый дымоход без футеровки, в большинстве случаев он может быть облицован футеровкой из нержавеющей стали. Мы предлагаем самую лучшую из доступных систем футеровки из 4-слойной нержавеющей стали с толстыми стенками, а также все компоненты для завершения вашей облицовки.Все наши лайнеры имеют пожизненную гарантию при использовании древесины. Сэндвич-трубочист может удовлетворить все ваши потребности в замене облицовки.
Гидрофобизаторы — Мы предлагаем лучшие гидрофобизаторы, доступные сегодня! Если вы отремонтировали или осмотрели крышу или потолок и обнаружили, что не можете найти решение проблемы утечки воды, возможно, дымоход нуждается в водоотталкивающем составе. Дымоходы из кладки пористые и впитывают воду, как губка.Применяя ChimneySaver, мы можем предотвратить повреждение дымохода водой или внутренних стен вашего дома. ChimneySaver не похож на большинство продуктов, которые вы найдете в вашем местном хозяйственном магазине. Гидроизоляционные герметики могут оставаться на поверхности и задерживать пары воды. ChimneySaver действительно глубоко проникает в кирпичи, чтобы защитить дымоход от разрушительного проникновения воды. Гарантия производителя на него составляет 10 лет.

Дымоход: «Я читаю инструкцию по установке металлической кровли.Один из … »- Джон Дж. (30.01.2012) | Установка

Читаю инструкцию по установке металлической кровли. Одна из самых сложных частей, которые я вижу, — это мигание дымохода (и окна в крыше и т. Д.). Есть много хороших подробных инструкций для черепицы, но не видел ни одной для металла (особенно металлической черепицы). Меня интересует плитка decra villa, которая совсем не плоская (вот в чем я вижу проблему). Вот их двухстраничное руководство по установке для таких ситуаций (http: // www.decra.com/PDF/InstallGuide-DECRA-VillaTile-5.pdf). 1. Гидроизоляция трубы. Разве не сложно разместить металлический лист между двумя слоями плитки? Обрезка металлического оклада меньшего размера облегчит его установку, но вы рискуете протечь. Кроме того, изображение облегчает установку трубы на самой высокой точке плитки, но на самом деле труба может располагаться на впадине или между ними. С этим кажется еще труднее работать, если вы не сделаете большой вырез в фанере, чтобы отрегулировать положение трубы и плитки.2. Перекрытие дымохода. Я вижу, что нижняя часть легче. Чтобы направить воду на плитку, не потребуется слишком много усилий. А вот боковая и верхняя часть дымохода — дело непростое. Во-первых, вам нужно направить воду от высокого (заднего) конца дымохода в стороны (у меня ширина 18 дюймов) на боковой планке, и убедиться, что она не будет выходить за пределы боковой засветки при спуске по склону вдоль боковой засветки. Во-вторых, вам нужно направить эту воду на плитки, когда боковая планка встречается с нижним концом дымохода.Я вижу, что было бы немного проще, если бы плиточная впадина была прямо на стороне дымохода, но у вас нет хорошего контроля над этим. У вас есть предложения или хорошие руководства по установке? Спасибо, Джон			Поделиться Или скопируйте этот URL: https: // www. metalroofing.com/spirit/comment/17049/find/
Я собираюсь открыть это для всех, кто имеет опыт работы с профилями плитки. Кроме того, я не уверен, кто технический специалист в Decra в наши дни, но исторически у них были люди, довольно хорошо умеющие помогать в этих областях.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/17050/find/
Я установил много подобных профилей, например Metro Roman и Dural Loc Continental. Большинство продуктов имеют аналогичные методы установки при работе с таким профилем. Лучше всего связаться с Decra и попросить разъяснений. Мы типично сгибаем черепицу до боковых стен светового люка / дымохода минимум на 2 дюйма.Затем мы либо подкладываем его под существующий оклад, если его крыша к стене металлическая. Если вы имеете дело с кирпичами, вы можете удалить существующую ступенчатую перепрошивку и установить новую. Обычно мы не удаляем сайдинг для замены существующей крыши на металлическую стену, если с этим не возникают очевидные проблемы. Я вижу, что у Decra есть вспомогательная принадлежность для плиток для боковой стены. У каждого продукта есть свои аксессуары, поэтому я рекомендую вам связаться с Decra. Узнайте, как они хотят, чтобы вы его прошили или это дополнительный элемент.Допустим, вы проезжаете по деревянной крыше с полными обрешетками (1×4 и 2×2). После того, как вы положите сетку на существующую старую крышу, вы, возможно, не сможете попасть под существующую крышу до стены. В этом случае для вашей установки будет полезен J-образный канал или облицовка панельного типа. Опять же, проконсультируйтесь с Decra, чтобы узнать, что они одобряют в вашей ситуации, или даже спросите вашего подрядчика. Кроме того, деталь упора для птиц в задней части дымового люка / светового люка и верхнего ряда / ограждения для птиц в передней части этих двух ситуаций одинакова для продуктов этого типа.Метод установки будет немного отличаться от продукта к продукту. Основание для вентиляционных труб должно быть выполнено в соответствии с профилем плитки, это не обязательно должно быть точно. Вы формируете его достаточно, чтобы, когда ваш покровный поддон (то, что я называю черепицей, закрывающей вентиляционное отверстие) установлен, ваша кровельная плоскость не принимала вид вулкана рядом с трубой, которую вы только что высветили. Опять же, проконсультируйтесь с Decra, чтобы уточнить, как они этого ожидают. Я знаю, что у Metro есть довольно специфическая деталь для своей римской плитки.Не повезло и с U-образной трубкой, я не видел ничего, что могло бы вам помочь. Энди			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/17051/find/
1. Гидроизоляция трубы. Разве не сложно разместить металлический лист между двумя слоями плитки? Обрезка металлического оклада меньшего размера облегчит его установку, но вы рискуете протечь. Кроме того, изображение облегчает установку трубы на самой высокой точке плитки, но на самом деле труба может располагаться на впадине или между ними.С этим кажется еще труднее работать, если вы не сделаете большой вырез в фанере, чтобы отрегулировать положение трубы и плитки. Положение трубы (верхняя точка / нижняя точка) не имеет значения. После того, как поддон установлен на трубу, можно установить пыльник в любом месте. Поскольку панели имеют зубчатую форму, обычно лучше всего использовать гибкую опорную трубу. Традиционный кожух трубы, обычно используемый с битумной черепицей с алюминиевым основанием, работает лучше всего, поскольку он позволяет формировать кожух трубы по форме плитки.Если в передней части вышележащей панели сделаны надлежащие рельефные надрезы, гидроизоляция должна быть водонепроницаемой. Если труба падает на горизонтальный перехлест (верх на одной панели / низ другой), возможно, потребуется использовать два поддона. 2. Дымоход. Я вижу, что нижняя часть легче. Чтобы направить воду на плитку, не потребуется слишком много усилий. А вот боковая и верхняя часть дымохода — дело непростое. Во-первых, вам нужно направить воду от высокого (заднего) конца дымохода в стороны (у меня ширина 18 дюймов) на боковой планке, и убедиться, что она не вытечет за пределы боковой засветки при спуске по склону вдоль боковой планки.Во-вторых, вам нужно направить эту воду на плитки, когда боковая планка встречается с нижним концом дымохода. Я вижу, что было бы немного проще, если бы плиточная впадина была прямо на стороне дымохода, но у вас нет хорошего контроля над этим. Эта деталь немного сложнее. Процесс будет варьироваться в зависимости от того, как гребешки панели совпадают с дымоходом. В конце концов, что вам нужно сделать, так это закрыть переднюю часть дымохода с высвечиванием Bird Stop Ridge и, возможно, над ним какой-нибудь фартук.Каналы виллы должны быть расположены так, чтобы они могли стекать на верхнюю часть фартука или панели ниже. Панели, входящие в боковую часть дымохода, будут разрезаны и будут выходить в канал виллы. На верхней стороне дымохода должен быть установлен большой металлический поддон через заднюю часть дымохода. Он должен доходить до настила и загибаться вверх по дымоходу. Он также должен выходить за стороны дымохода и быть загнутым внахлест и загибаться в каналы виллы, идущие вверх. Этот процесс позволит воде сверху попадать в верхний поддон, течь из стороны в сторону, стекать в каналы виллы, а затем спускаться по бокам и стекать через верхние панели нижних панелей.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17052/find/
Я еще не полностью переварил ваши ответы.Но прежде всего хочу сказать СПАСИБО каждому из вас. Я связался с Декрой после того, как увидел ответ Тодда, и тоже получил ответ. В их ответе меньше деталей, чем в вашем здесь. В основном, для гидроизоляции труб они предлагают «однослойный гидроизоляционный слой из ПВХ». Кто-нибудь знает, что это (это тот? Http://www.youtube.com/watch?v=cDshRC22x-I) и насколько он хорош? У меня вопрос по поводу информационного ответа: «Положение трубы (верхняя точка / нижняя точка) не имеет значения. После того, как нижний поддон установлен над трубой, можно установить трубный ботинок, где бы он ни был.»- часть вниз, чтобы сапог трубы оставался на месте. Но если труба выходит в части» v «точки W, то не так много, что вы можете опустить башмак трубы. Пожалуйста, терпите меня, так как я только представляю . По поводу фартука дымохода. Перед вашими замечательными ответами я думал о том, чтобы сплющить верхнюю часть плитки чуть ниже дымохода, чтобы положить ее под оклад, и сплющить нижнюю часть плитки прямо над дымоходом, чтобы избежать ветровых дождей и попадания птиц. Это вообще имеет смысл? Еще раз большое спасибо всем вам; Я внимательно просмотрю все твои ответы.			Поделиться Или скопируйте этот URL: https://www. metalroofing.com/spirit/comment/17053/find/
Я бы не стал использовать этот тип гидроизоляции для металлической крыши, его больше для плоских или пологих зданий.Я нашел видео из Metro, на котором показана укладка римской плитки вокруг дымохода. Это должно помочь, даже если это не вилла, те же принципы применимы к установке похожих профилей, так что это может вам помочь. http://www.metroroofproducts.com/chimney_panels.cfm Энди			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/17054/find/
Ой, мне следовало связать все видео для этого профиля. http://www.metroroofproducts.com/MetroRomanTileInstallDetails.cfm Я также не заметил, пока не опубликовал, что у них была полная установка дымохода, разбитая на 2 или 3 видео. Надеюсь, это поможет.Энди			Поделиться Или скопируйте этот URL: https://www. metalroofing.com/spirit/comment/17055/find/
Хорошие видео.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17056/find/
Спасибо, Энди! Действительно, очень красивое видео.			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/17057/find/

404 | Noritz

Настройки конфиденциальности

Решите, какие файлы cookie вы хотите разрешить.Вы можете изменить эти настройки в любое время. Однако это может привести к тому, что некоторые функции станут недоступны. Для получения информации об удалении файлов cookie воспользуйтесь функцией справки вашего браузера. Узнайте больше о файлах cookie, которые мы используем.

С помощью ползунка вы можете включать или отключать различные типы файлов cookie:

Этот сайт будет:

• Essential: запомнить настройки разрешений для файлов cookie
• Essential: разрешить сеансовые файлы cookie
• Essential: собирать информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
• Essential: отслеживать, что вы вводите в корзину
• Essential: подтвердите, что вы вошли в свою учетную запись пользователя
• Essential: запомните языковую версию, которую вы выбрали

Этого веб-сайта не будет:

• Запомните данные для входа в систему
• Функциональность: запомните настройки социальных сетей
• Функциональность: запомните выбранный регион и страну
• Аналитика: отслеживайте посещенные вами страницы и выполненное взаимодействие
• Аналитика: отслеживайте свое местоположение и регион в зависимости от IP-номер
• Аналитика: отслеживайте время, проведенное на каждой странице
• Аналитика: Повышайте качество данных статистических функций
• Реклама: адаптируйте информацию и рекламу к вашим интересам на основе e. грамм. контент, который вы посещали раньше. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
• Реклама: собирайте личную информацию, такую ​​как имя и местонахождение

Этот сайт будет:

• Essential: запомнить настройки разрешений для файлов cookie
• Essential: разрешить сеансовые файлы cookie
• Essential: собирать информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
• Essential: отслеживать, что вы вводите в корзину
• Essential: подтвердить, что вы вошли в свою учетную запись пользователя
• Essential: запомнить выбранную языковую версию
• Функциональность: запомнить настройки социальных сетей
• Функциональность: запомнить выбранный регион и страну

Этого веб-сайта не будет:

• Запомните свои данные для входа в систему
• Аналитика: отслеживайте посещенные страницы и проведенное взаимодействие
• Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
• Аналитика: отслеживайте время, проведенное на каждой странице
• Аналитика: повышение качества данных статистических функций.
• Реклама: адаптация информации и рекламы к вашим интересам на основе e.грамм. контент, который вы посещали раньше. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
• Реклама: собирайте личную информацию, такую ​​как имя и местонахождение

Этот сайт будет:

• Essential: запомнить настройки разрешений для файлов cookie
• Essential: разрешить сеансовые файлы cookie
• Essential: собирать информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
• Essential: отслеживать, что вы вводите в корзину
• Essential: Подтвердите, что вы вошли в свою учетную запись пользователя
• Essential: запомните языковую версию, которую вы выбрали
• Функциональность: запомните настройки социальных сетейl Функциональность: запомните выбранный регион и страну
• Analytics: отслеживайте посещенные вами страницы и выполненное взаимодействие
• Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
• Аналитика: отслеживайте время, проведенное на каждой странице
• Аналитика: повышайте качество данных статистических функций

Этого веб-сайта не будет:

• Запомните свои данные для входа в систему
• Реклама: используйте информацию для персонализированной рекламы с третьими сторонами
• Реклама: Разрешите вам подключаться к социальным сайтам
• Реклама: Идентифицируйте устройство, которое вы используете
• Реклама: Соберите личную информацию, такую ​​как имя и расположение

Этот сайт будет:

• Essential: запомнить настройки разрешений для файлов cookie
• Essential: разрешить сеансовые файлы cookie
• Essential: собирать информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
• Essential: отслеживать, что вы вводите в корзину
• Essential: Подтвердите, что вы вошли в свою учетную запись пользователя
• Essential: запомните языковую версию, которую вы выбрали
• Функциональность: запомните настройки социальных сетейl Функциональность: запомните выбранный регион и страну
• Analytics: отслеживайте посещенные вами страницы и выполненное взаимодействие
• Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера.
• Аналитика: отслеживайте время, проведенное на каждой странице.
• Аналитика: повышайте качество данных статистических функций.
• Реклама: используйте информацию для персонализированной рекламы. с третьими сторонами
• Реклама: Позвольте вам подключиться t в социальные сети. l Реклама: идентификация устройства, которое вы используете
• Реклама: сбор личной информации, такой как имя и местонахождение

Этого веб-сайта не будет:

• Запомните данные для входа

Поездка в Вудсток

Отличное письмо от еще одного замечательного клиента, который нашел время посетить !! Читай дальше…

Дата: 8 августа 2010 г. 13:32:21 EDT
Кому: <Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.>
Всем, кто мастерит эти прекрасные печи —

Несколько лет назад друг рассказал мне о печах Woodstock Soapstone. Он дал мне ваше видео, и я знал, что он мне нужен. Хотя в то время я не мог себе этого позволить, я рассказал о них другому другу, и он купил одну в 2005 году. Как только я увидел печку моего друга, мы решили, что, когда я куплю свою, мы поедем из Канзаса и заберем ее.После нескольких лет экономии моих денег на рубку дров и копейки мы назначили дату. 23 июля 2010 года.

После попытки объяснить жене, почему ему нужно было уехать из города на пять дней, чтобы забрать печь, которую можно было бы отправить в мой родной город за сотню долларов, мы отправились на великую миссию, Путешествие по дороге, если вы будете, за Святой Грааль …

Проехав двадцать три часа подряд, мы прибыли в Саратога-Спрингс, штат Нью-Йорк, на ночь. По прибытии в небольшой придорожный отель я с нетерпением ждал холодного напитка и мягкой постели. Когда я начал платить за комнату, я понял, что потерял кошелек, кредитные карты, деньги и т. Д. Я застрял в Нью-Йорке без денег и без печи. К счастью для меня, Джей нашел его под сиденьем. Остановившись у местного водопоя, я лег, но не мог заснуть. Это было как в канун Рождества, а может, и в канун Дровяной печи. Я наконец задремал в мечтах увидеть огонь в моей новой печи.

На следующее утро я проснулся готовым совершить паломничество в святое место всех печей. Собрав вещи и выпив несколько бутылочек Yoohoo’s (Chocolate Pop), я был готов к работе.Чем ближе мы с Джеем становились, тем хуже становилось ожидание. Нога стучала, ладони были в поту, в горле пересохло. Когда мой Garmin направлял меня с севера, я наблюдал, как расстояние становится все короче и короче. Наконец, как солнце сквозь облака в дождливый день, вот оно, Woodstock Soapstone Stoves Co. Когда я въехал на стоянку и выключил свой грузовик, мы с Джеем посмотрели друг на друга и сказали, что мы проехали 1500 миль в одну сторону. за 22 часа для этого.

Мы вошли в здание, и нас встретили Майк и Пенни.Как будто они уже знали меня или, по крайней мере, вели себя так, как будто они действительно заботились о моем бизнесе и об этом великом поиске, в котором мы участвовали. Осмотрев выставочный зал в течение нескольких минут, Майк отвел нас в зону сборки и познакомил с работами. Это было именно то, что я думал. Местные жители своими руками изготавливают лучшие дровяные печи. После экскурсии нас направили на погрузочную площадку, чтобы забрать мою печь, мой момент настал … Вот она была готова к загрузке и готова к поездке в 1500 миль к своему последнему месту отдыха.

В тот день я был счастливым, счастливым человеком. Майк помог, сделав несколько снимков, и у нас осталось

. С тех пор я принес печь в свой дом и жду осени. Спасибо сотрудникам Вудстока за помощь в получении чего-то особенного для меня. В этом году я списываю свою старую печь. Я с нетерпением жду возможности развести костер и думаю о своей великой экспедиции, чтобы получить его. Ниже приведены статистические данные для моей печи.

2984 миль туда и обратно
13 штатов
450 долларов дизельным топливом
1000 долларов в отелях, еде, пиве, бутербродах Yohoo и болонских.
И пять дней, когда два друга выполнили одну из величайших миссий в своей жизни, которую никто не понял. Полагаю, средний возраст заставляет людей делать забавные вещи.
С наилучшими пожеланиями всем,

Джейсон А. Гремс

Общие правила работы с SIP и их установки | SIPA

SIP просты в использовании. Вы можете заказать предварительно вырезанные панели, которые будут доставлены на место в готовом к установке месте. Выложите их, хорошенько закрепите, заделайте все стыки, и через несколько дней ваш новый дом будет готов к отделке.Чтобы помочь вам получить максимальное удовольствие от работы с SIP, Ассоциация структурных изолированных панелей (SIPA) составила этот список советов и предложений, чтобы вы могли добиться максимальной производительности от своих SIP.

Общие принципы

Воздушное движение
Все стыки необходимо загерметизировать таким образом, чтобы исключить проникновение или утечку воздуха.

Пустоты
Все пустоты должны быть заполнены соответствующими герметиками / клеями для панелей, изготовленными для предотвращения движения воздуха и проникновения влаги в ограждающую конструкцию здания.

Передача пара
Паропроницаемость для всех стыков панелей SIP должна соответствовать местным строительным нормам и / или экологическим требованиям.

Конструкция ОВКВ
Система HVAC должна быть спроектирована так, чтобы (1) обеспечивать надлежащую вентиляцию из-за присущей конструкции герметичности; и (2) иметь соответствующий размер, чтобы учесть присущую конструкции энергоэффективность.

Наружная облицовка и подложка
Наружная облицовка должна включать первичную и вторичную погодоустойчивую систему, e. г., дренажная плоскость. Требуется подкладка, например, обычная строительная бумага, неперфорированная пленка для дома.

Обращение и хранение

SIP должны быть защищены от воздействия элементов и не должны храниться в непосредственном контакте с землей. SIP бывают громоздкими и тяжелыми. Для перемещения небольших панелей достаточно рабочей силы, но для больших панелей часто требуется кран или вилочный погрузчик.

DO: Отведите ровное место для хранения панелей. Постарайтесь организовать доставку панелей для повышения эффективности — храните панели с первого этажа отдельно от панелей для второго этажа и так далее.Сложите панели так, чтобы вы могли прочитать опознавательные знаки или ярлыки и найти каждую деталь, когда она вам понадобится.

Укладка

DO: Положите панели на наклейки, не ближе трех дюймов от земли. Обеспечьте панелям достаточную поддержку и не позволяйте им провисать — для 8-футовых панелей достаточно двух наклеек, а для 12–16-футовых панелей используйте три наклейки. Для более длинных панелей расстояние между наклейками не должно превышать 6-8 футов.

Защита от атмосферных воздействий

Панели рассчитаны на использование вне помещений во время строительства, но при хранении на стройплощадке они должны оставаться сухими.Накройте их неплотным брезентом или листом полиэтилена.

ЗАПРЕЩАЕТСЯ: Не оставляйте панели подверженными атмосферным воздействиям в течение длительного периода времени.

Сборка

Для максимальной эффективности лучше всего придерживаться упорядоченной системы. Вот несколько советов, которые следует иметь в виду, начиная работать:

DO: Изучите монтажные чертежи перед установкой панелей.

DO: Тщательно устанавливайте настенные панели. Обшивки панелей обеспечивают прочность стен, поэтому обшивки панелей должны иметь полную поддержку.Панель скользит по стеновой пластине, поэтому не забудьте установить пластины на полдюйма от края здания и оставить место, где пластины встречаются, чтобы кожа могла скользить мимо.

DO: Установить панели по порядку. Разметьте настенные пластины, чтобы показать, где падают края панелей. Укладывая стены и крышу, неплохо начинать с углов или впадин и работать над ними — так вы не загнётесь в угол. В углах стены одна панель «останавливается», а другая «пролетает мимо» — убедитесь, что вы знаете, что есть что, иначе одна стена будет слишком длинной, а другая слишком короткой.

ЗАПРЕЩАЕТСЯ: Обрежьте кожух стеновой панели по горизонтали для прокладки электропроводки.

ЗАПРЕЩАЕТСЯ: Обрезайте обшивку панелей крыши или пола, не обращаясь к поставщику.

DO: Всегда соблюдайте рекомендованные производителем методы герметизации швов. Герметизируйте стыки во время работы. Стыки панелей должны быть тщательно загерметизированы, чтобы исключить проникновение воздуха снаружи или утечку изнутри. Обязательно следуйте рекомендациям производителя по правильной герметизации стыков.

НЕЛЬЗЯ: Бойтесь обрезать панели для точной подгонки. В случае сомнений обратитесь к своему поставщику.

ЗАПРЕЩАЕТСЯ: Устанавливайте оболочки панелей в непосредственном контакте с бетоном. Обеспечьте капиллярный разрыв между обшивкой панели и бетоном.

НЕЛЬЗЯ: Устанавливайте встраиваемые светильники внутри панелей.

DO: Установить сантехнику во внутренние стены. При необходимости отделать внутренние части труб.

DO: Установите стандартные отпугивающие средства для защиты от термитов и муравьев-плотников, такие как зажимы для насекомых и светоотражатели.

DO: При необходимости нанесите соответствующий гидроизоляционный слой и герметики вокруг всех грубых отверстий и проникновений.

Подробная информация о погоде SIP

долговечны, но не предназначены для промокания. Вашему дому необходима внешняя отделка, защищающая конструкцию от воды.

DO: Использовать качественную кровлю и сайдинг. Высококачественная битумная черепица подходит для использования на крыше SIP. Популярные сайдинговые материалы, такие как сталь или плитка, винил, дерево, кирпич или фиброцемент, также подходят для домов из SIP.

DO: Используйте подходящие подкладки для кровли и сайдинга. Стены из SIP герметичны без обертки, но для них необходим дренажный материал (хорошо подойдет или обертка, или асфальтобумага).

DO: Заполните все проникновения. Из большинства окон в конечном итоге будет протекать вода на подоконник; установить гидроизоляцию под окнами и дверями и вокруг них, чтобы вода отводилась от конструкции стены. Также необходимо прошить шланги, вентиляционные отверстия сушилки, внешнее освещение и т.

Интерьер Комфорт Дома

SIP герметичны, поэтому позволяют контролировать внутреннюю среду. Современная система вентиляции позволит вам получать свежий воздух, когда, как и где вам это нужно.

DO: Обеспечьте соответствующую вентиляцию для поддержания качества воздуха в помещении.

DO: Обеспечить систему механической вентиляции. Пассивной инфильтрации воздуха будет недостаточно для обеспечения качества воздуха в помещении. В холодном климате используйте вентилятор с рекуперацией тепла; вы сэкономите электроэнергию, а входящий воздух станет более комфортным.В жарком влажном климате лучше всего использовать вентилятор с рекуперацией энергии: эти системы удаляют влажность из входящего воздуха и передают ее в поток выхлопных газов, снижая нагрузку на кондиционер и повышая комфорт.

DO: Контроль влажности в помещении. Высокая влажность может быть вредна для здоровья и может повредить ваше здание. Настройте свою систему вентиляции на поддержание влажности в помещении около 40 процентов. Установите вытяжные вентиляторы на кухнях, в ванных комнатах и ​​прачечных для удаления влажного воздуха по мере необходимости. Проникновение влаги через плиты, подвалы и подвалы может быть значительным, поэтому убедитесь, что ваш фундамент имеет хороший дренаж и обеспечивает контроль паров влаги.

ЗАПРЕЩАЕТСЯ: Устанавливать или использовать невентилируемое оборудование для сжигания. Газовые дрова, камины или обогреватели «без вентиляции» не подходят для герметичного дома из СИП.

16 погибших во время зимней бури, поскольку миллионы людей переносят рекордный холод без электроэнергии

ХЬЮСТОН (NewsNation Now) — Зимний шторм, оставивший без электричества миллионы людей из-за рекордного холода, унесло больше жизней во вторник, включая четырех членов семьи, пытающихся согреться в своем доме в районе Хьюстона.Трое погибли в торнадо EF-3 в Северной Каролине, одном из нескольких, порожденных холодными фронтами на краю одной и той же погодной системы, принесшими сильный холод большей части страны.

Метеоролог NewsNation Альберт Рамон говорит, что еще один шторм переместится из Техаса и Оклахомы в среду утром на юг во второй половине дня, а затем на северо-восток к позднему вечеру.

С понедельника по вторник утром ураган обрушился на электросети и обездвижил Южные равнины, унеся сильный снегопад и ледяной дождь в Новую Англию и Глубокий Юг, оставив после себя болезненно низкие температуры.Предупреждения об опасности ветра распространились от Канады до Мексики.

Спутниковые снимки во вторник после обеда показали, что на земле лежит снег примерно на 73% территории США, что является рекордным показателем с момента начала отслеживания в 2003 году. Предыдущий рекорд был в январе 2011 года, когда 70,9% территории страны был покрыт.

Карта США показывает, сколько снега покрывает страну. (NewsNation)

Сообщается о не менее 20 смертельных случаях в связи с ураганом, причины которых варьируются от автомобильных аварий до отравления угарным газом.

В Чикаго из-за полутора футов нового снега государственные школы отменили личные занятия на вторник. Несколькими часами ранее лыжник Сэм Фэгг на берегу Мексиканского залива, как правило, успокаивался, наткнулся на свежий снег на пляже в Галвестоне, штат Техас.

Трубы заморожены? Вот как разморозить замерзшие трубы и что делать дальше

Три человека погибли и 10 получили ранения, когда смерч, очевидно, разорвал сообщество полей для гольфа и другую сельскую местность в округе Брансуик в Северной Каролине незадолго до полуночи понедельника, разрушив десятки домов.

Жители почти не обращали внимания на опасную погоду, и предупреждение о торнадо не подавалось до тех пор, пока ураган уже не разошелся.

Национальная метеорологическая служба была «очень удивлена, насколько быстро усилился этот шторм … и в ночное время, когда большинство людей находятся дома и спят, это создает очень опасную ситуацию», — сказал директор окружной службы экстренной помощи Эд Конроу.

3 человека погибли, 10 получили ранения, когда торнадо в Северной Каролине сносит дома

Шэрон Бенсон, 63 года, сказала, что у нее была повреждена крыша и оторвана дверь гаража.Окна были выбиты, а близлежащие деревья вырваны с корнем.

«Небо загорелось, было много хлопков, хлопков» и грома, — сказала она.

Национальная метеорологическая служба сообщила, что шторм вызвал EF3, скорость ветра оценивалась в 160 миль в час.

Коммунальные предприятия от Миннесоты до Техаса внедрили веерные отключения электроэнергии, чтобы облегчить нагрузку на электрические сети, которые вынуждены удовлетворять чрезвычайный спрос на тепло и электричество.

Самые серьезные отключения электроэнергии в США произошли в Техасе, затронув более 4 миллионов домов и предприятий.По данным poweroutage.us, который отслеживает отчеты о сбоях в электроснабжении, более 250 000 человек также потеряли электричество в некоторых частях Аппалачей, а еще четверть миллиона остались без электричества из-за ледяной бури на северо-западе Орегона. Четыре миллиона человек потеряли электроэнергию в Мексике.

Губернатор Техаса призывает провести расследование в отношении оператора электросетей после массовых отключений электроэнергии

Должностные лица Техаса запросили 60 генераторов у Федерального агентства по чрезвычайным ситуациям и планировали уделить приоритетное внимание больницам и домам престарелых. По данным агентства, государство открыло 35 приютов для более чем 1000 человек.

Многие из запланированных веерных отключений электроэнергии в Техасе так и не были возобновлены. KXAN, членская организация NewsNation, поговорила с генеральным директором Совета по надежности электроснабжения Техаса (ERCOT), поскольку они сталкиваются с критикой, поскольку миллионы требуют ответов.

Интервью с генеральным директором ERCOT, поскольку миллионы людей остаются холодными без электричества

«Мы стараемся вернуть людям власть как можно быстрее», — сказал генеральный директор ERCOT Билл Мэгнесс.«Но для этого мы должны иметь возможность безопасно управлять балансом спроса и предложения в сети».

Более 500 человек искали утешения в одном приюте в Хьюстоне. Мэр Сильвестр Тернер сказал, что другие центры обогрева пришлось закрыть, потому что они потеряли электричество.

Виноваты ли замороженные ветряные турбины в отключении электричества в Техасе?

Натали Харрелл, оставшись без электричества с понедельника, сказала, что она, ее парень и четверо детей начали укрываться в магазине мебели Gallery в Хьюстоне. Харрелл сказал, что центр обогрева в магазине, принадлежащий Джиму МакИнгвейлу, обеспечивает людей едой, водой и электроэнергией для зарядки необходимой электроники.

«Это хуже, чем ураган», — сказал Харрелл. «Я думаю, что у нас будет больше дней без света, вот на что похоже».

СМОТРЕТЬ: Сноубордисты крошат улицы Чикаго после сильных зимних штормов

Отключение электроэнергии продолжительностью более часа началось около рассвета во вторник в Оклахома-Сити и более чем дюжине других населенных пунктов, остановив электрические обогреватели, печи и освещение, когда температура колебалась около минус 8 градусов.

Oklahoma Gas & Electric отменила планы по дальнейшим отключениям электроэнергии, но призвала пользователей установить термостаты на 68 градусов, избегать использования основных электроприборов и выключать свет или приборы, которые они не используют.

Отключение электроэнергии в Небраске произошло на фоне самой холодной погоды за всю историю наблюдений: в Омахе за ночь температура упала до 23 градусов ниже нуля, что стало самым холодным показателем за 25 лет.

Southwest Power Pool, группа коммунальных предприятий, охватывающая 14 штатов, заявила, что отключение электроэнергии было «последней мерой для сохранения надежности электрической системы в целом.”

Преднамеренное отключение электричества для жителей штата Оклахома, опасно низкие температуры, приближающийся следующий шторм

Погода также угрожала повлиять на усилия страны по вакцинации против COVID-19, поскольку администрация президента Джо Байдена заявила, что вероятны задержки с поставками вакцин.

Перебои в работе вынудили графство Техаса принять меры для введения более 8000 доз вакцины Moderna от коронавируса после того, как в понедельник отключилось электричество в государственном учреждении здравоохранения, а также отказал резервный генератор, сказал Рафаэль Леметр, представитель судьи округа Харрис Лины Идальго.

Должностные лица округа распределили дозы в трех больницах, Университете Райса и окружной тюрьме, потому что в этих местах были доступны большие группы людей, которым не пришлось бы водить машину, и соответствующий медицинский персонал.

Женщина из Сиэтла, 90 лет, проходит 6 миль по снегу в поисках вакцины

«Это потрясающе. Я очень благодарен, — сказал Гарри Голен, второкурсник колледжа, который ждал почти четыре часа со своими друзьями, большая часть из которых лежала на морозе. Он был одним из последних, кому сделали уколы, которые в противном случае достигли бы студентов только в марте или апреле.

Официальные лица Техаса заявили, что более 400 000 дополнительных доз, которые должны быть сейчас, не будут доставлены как минимум до среды из-за шторма.

Форт-Уэрт, Техас — 16 февраля: снег вспахивается на стоянке на арене Дикис после снежной бури 16 февраля 2021 года в Форт-Уэрте, штат Техас. Зимний шторм Ури принес в Техас исторические холода и перебои с электричеством, поскольку штормы охватили 26 штатов с отрицательными температурами и осадками. (Фото Рона Дженкинса / Getty Images)

Власти нескольких штатов сообщили о гибели в авариях на обледенелых дорогах, в том числе двух человек, чей автомобиль съехал с дороги и перевернулся на водном пути в Кентукки в воскресенье, сообщила полиция штата.

В Техасе трое маленьких детей и их бабушка погибли в результате пожара в районе Хьюстона, который, вероятно, начался, когда они использовали камин, чтобы согреться во время отключения электроэнергии.

По меньшей мере 13 детей прошли курс лечения от отравления угарным газом в Детском медицинском центре Кука в Форт-Уэрте, сообщила больница в сообщении в социальных сетях, в котором говорится, что семьи «идут на крайние меры, чтобы согреть свои дома» с помощью пропана или дизельного топлива. двигатели и генераторы, а также газовые плиты и плиты.Один из родителей умер от токсичных паров, сказал педиатр Филипп Скотт телеканалу KTVT в Форт-Уэрте.

Среди других смертей в Техасе — женщина и девочка, которые умерли от подозрения на отравление угарным газом в Хьюстоне в доме без электричества из-за машины, оставленной в пристроенном гараже, и двух мужчин, найденных вдоль шоссе в районе Хьюстона, которые, вероятно, умерли при отрицательных температурах заявили сотрудники правоохранительных органов.

В западном Теннесси 10-летний мальчик умер, упав в замороженный пруд в воскресенье во время зимнего шторма, сообщили представители пожарных.Его 6-летняя сестра была ранена и в критическом состоянии доставлена ​​в больницу, где оставалась по состоянию на утро понедельника.

В нескольких городах был рекордный минимум: в Миннесоте на метеостанции Хиббинг / Чисхолм было зафиксировано минус 38 градусов по Фаренгейту. Су-Фолс, Южная Дакота, упал до минус 26 по Фаренгейту.

НАШВИЛЛ, Теннесси — 15 февраля: Снегоуборочные машины очищают лед вокруг самолетов в международном аэропорту Нэшвилла 15 февраля 2021 года в Нэшвилле, штат Теннесси. Сильные зимние штормы прокатились по 26 штатам с отрицательными температурами и осадками.(Фото Бретта Карлсена / Getty Images)

Также пострадали авиаперелеты. К полудню вторника было отменено более 2700 рейсов в США, в том числе более 800 рейсов в международном аэропорту Даллас Форт-Уэрт и более 700 рейсов в аэропорту Bush Intercontinental в Хьюстоне.
