Исходя из формулы расчета получаем, что две лампочки светят с мощностью равной всего: P=I*U=69.6Вт

При этом, падение яркости будет равномерным только при условии, что лампочки у вас одинаковой мощности.

Если они отличаются, допустим одна из них 60Вт, а другая 40Вт, то и напряжение на них будет распределяться уже по другому.

Что это дает нам в практическом смысле при реализации данных схем?

Какая лампочка будет светить ярче и почему

Лучше и ярче будет гореть лампа, у которой нить накала имеет большее сопротивление.

Возьмите к примеру лампочки, кардинально отличающиеся по мощности — 25Вт и 200Вт и соедините последовательно.

Какая из них будет светиться почти в полный накал? Та, что имеет P=25Вт.

Удельное сопротивление ее вольфрамовой нити значительно больше чем у двухсотки, а следовательно падение напряжения на ней сравнимо с напряжением в сети. При последовательном соединении ток будет одинаков в любом участке цепи.

При этом величина силы тока, способная разжечь 25-ти ваттку, никак не способна «поджечь» двухсотку. Грубо говоря, источник света с лампой 200Вт и более, будет восприниматься относительно 25Вт как обычный участок провода, через который течет ток.

Можно увеличить количество ламп и добавить в схему еще одну. Делается это опять все просто.

Два конца питающего провода третьей лампы, скручиваете с любыми концами от первых двух. А на оставшиеся опять подаете 220В.

Как будет светиться в этом случае данная гирлянда? Падение напряжения будет еще больше, а значит лампочки загорятся не то что в полсилы, а вообще будут еле-еле гореть.

Недостатки схемы

Помимо существенного падения напряжения, вторым отрицательным моментом такой схемы, является ее ненадежность.

Если у вас сгорит всего одна из лампочек в этой цепочке, то сразу же потухнут и все остальные.

Еще нужно сделать замечание, что такая последовательная схема будет хорошо работать на обычных лампах накаливания. На некоторых других видах, в том числе светодиодных, никакого эффекта можете и не дождаться.

У них в конструкции может быть заложена электронная схема, которой нужно питание порядка 220В. Безусловно, они могут работать и от пониженных значений в 150-160В, но 90В и менее, для них уже будет недостаточно.

Ошибки при сборке схемы и подключении выключателя

Кстати, некоторые электрики при монтаже освещения в квартире могут совершить случайную ошибку, которая как раз таки связана с последовательным подключением источников освещения.

В результате, у вас будет наблюдаться следующий эффект. При включении выключателя света будет загораться одна лампочка в комнате, а при его выключении — другая.

При этом невозможно будет добиться того, чтобы потухли обе сразу. Как такое возможно?

Ошибка кроется в том, что электрик просто перепутал место присоединения одного из проводов выключателя и воткнул его в разрыв между двух ламп разной мощности. Вот наглядная схема такой неправильной сборки.

Как видно из нее, при включении напряжения, через контакты одноклавишника на второй источник освещения подается напряжение 220V, и он как положено загорается.

При этом первый источник остается без питания, т.к. с обоих сторон к нему подведена «одноименка».

А когда вы разрываете цепь, здесь уже образуется та самая последовательная схема и лампа меньшей мощности будет светиться.

В то время как большей, практически потухнет. Все как и было описано выше.

Применение в быту

Где же можно в быту, применить такую казалось бы не практичную схему?

Самое широко известное использование подобных конструкций — это елочные новогодние гирлянды.

Также можно сделать последовательную подсветку в длинном проходном коридоре и без особых затрат получить освещение в стиле лофт.

Постоянно горят лампочки в подъезде или дома из-за большого напряжения? Самый дешевый выход — включить последовательно еще одну.

Вместо одной 60Вт, включаете две сотки и пользуетесь ими практически «вечно». Из-за пониженного напряжения в 110В, вероятность выхода их из строя снижается в сотни раз.

Еще одно оригинальное применение, которым я все таки не рекомендую пользоваться, но отдельные электрики в безвыходных ситуациях к нему прибегают. Это так называемая фазировка трехфазных цепей.

Как выполнить фазировку вводов лампочками накаливания

Допустим, вам нужно подключить параллельно между собой два трехфазных (380В) ввода, от одного источника питания. Вольтметра, мультиметра или тестера у вас под рукой нет. Что делать?

Ведь если перепутать фазы, то запросто можно создать междуфазное КЗ! И здесь вам опять поможет последовательная сборка всего из двух лампочек.

Собираете их по самой первой приведенной схеме и подсоединив один конец провода питания на фазу ввода №1, другим концом поочередно касаетесь жил ввода №2.

При одноименных фазах, лампочки светиться не будут (например фА ввод№1 — фА ввод№2).

А при разных (фА ввод№1 — фВ ввод№2) — они загорятся.

Такой эксперимент только с одной лампой, вам бы никогда не удался, так как она бы моментально взорвалась от повышенного для нее напряжения в 380В. А в последовательной сборке с двумя изделиями одинаковой мощности, к ним будет приложено напряжение в пределах нормы.

Как сделать такую простую и незамысловатую инфракрасную печку, читайте в статье по ссылке ниже.

Что-то подобное зачастую применяется в инкубаторах.

Схема параллельного подключения

Теперь давайте рассмотрим параллельную схему соединения.

При параллельном включении концы питающих проводов двух лампочек, просто скручиваются между собой. Далее, на них подается напряжение 220V.

Таким образом можно подключить любое количество светильников. Самое главное, чтобы сечение питающих проводников было рассчитано на такую нагрузку.

В этом случае все светиться и гореть у вас будет ровно с такой яркостью, на которую изначально и были рассчитаны светильники.

На практике, конечно в одну кучу все провода не скручиваются, а поступают несколько иначе. Пускают один общий протяженный кабель, а уже к нему, в виде отпаек, подсоединяются отдельные лампочки.

Пи этом схема может быть как шлейфная, так и лучевая. Но обе они являются параллельными.

Данная схема применяется повсеместно — в многорожковых люстрах, в уличных светильниках, в домашних декоративных светильниках и т.д.

И если при этом перегорит любая лампочка, остальные как ни в чем ни бывало продолжат светиться.

Напряжение на них подается одновременно и всегда составляет номинальные 220В.

Но все таки при монтаже освещения у себя дома, используя параллельное подключение, не забывайте и о последовательном.

Как было указано выше, оно тоже имеет свои преимущества в определенных ситуациях и может здорово помочь с решением множества задач (декоративная подсветка, светильники-обогреватели, «вечная» лампочка и т.д).

Способы подключения ламп: последовательное, параллельное

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости. А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Видео о подключении ламп

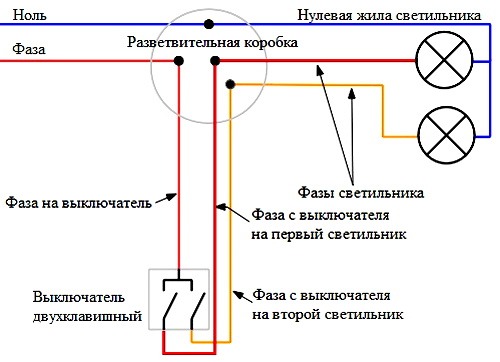

2 лампы | Как подключить выключатель света

Источник питания входит в распределительную коробку (SB1), где нейтраль соединяется с осветительной арматурой (F1), где она соединяется с источником света (LT1) и, через кабель C3, со вторым источником света LT2. Горячий от источника питания подключается к двухпозиционному переключателю (SW1), где его можно переключить на горячий терминал лампы LT1 и подключить к LT2 через кабель C3.

Питание схемы подключается к светильнику F1 через кабель C5.Нейтраль подключается к свету (LT1) и соединяется с LT2 кабелем C4. Горячий от источника питания подводится к общей клемме переключателя (SW1) через кабель C1.

Путешественники от переключателей через C1 и C2 соединяются через крепления и соединяются кабелем C3.

Горячий источник света поступает от общего вывода SW2 через кабель C2, где он соединяется с горячим элементом LT1 через кабель C4.

Ниже показаны два крепления между 3-позиционными переключателями.

Источник питания — через распределительную коробку SB1, и оттуда к первому устройству (F1) идет трехжильный кабель (C1). Два 2-проводных кабеля (C3 и C4) проходят между приспособлениями, а 3-проводный кабель (C2) проходит от второго приспособления (F2) ко второму трехпозиционному переключателю (SW2).

Горячий источник подключен к общей клемме SW1. Нейтраль соединяется с белым проводом, питающим первое приспособление, через кабель C1, где он соединяется с нейтралью обоих фонарей. Путевые провода от двух переключателей проходят прямо через светильники через кабель C3.

Здесь у нас есть несколько источников света, управляемых 3-х позиционными переключателями.

Горячий источник питания (кабель C1) подключается к общей клемме первого трехпозиционного переключателя (SW1), а нейтраль в распределительной коробке SB1 проходит через второй трехпозиционный переключатель (SW2) через трехжильный кабель (кабель C2, по которому также проходят дорожки, соединяющие два переключателя), через который он соединяется с первым светильником (F1) и соединяется с нейтралью каждого светильника.Таким же образом, горячий от общей клеммы трехпозиционного переключателя SW2 подключается к горячей клемме на каждом светильнике через кабель C3 (сращенный в приспособлении F1).

Силовой кабель C1 подключается к цепи светильника F1. Здесь нейтраль соединяется с светом F1 и соединяется с светом F2.Горячий от источника питания проходит через оба приспособления и попадает на общий вывод SW1 через кабель C3.

Путешественники каждого переключателя соединяются вместе кабелем C4 (белый и красный провода с лентой).

Белый провод кабеля C3, обмотанный лентой, направлен на источник света LT2 (красный провод кабеля C2 используется для соединения горячего провода со следующим светом, LT1).

две лампы, управляемые одним переключателем последовательно

Я поставил коробку на две группы на два переключателя.Как найти общий провод пуска однофазного электродвигателя или потолочного электрического вентилятора? Он содержит действительно потрясающий контент. Это URL моего сайта. Как рассчитать / найти номинал трансформатора в кВА (однофазный и трехфазный)? Введение в последовательное, параллельное и последовательно-параллельное соединение, разница между последовательным и параллельным контуром — сравнение, последовательное, параллельное и последовательно-параллельное соединение батарей. Подпишитесь на нашу рассылку новостей по электронной почте, чтобы получать обновления. В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем, Ниже приведено простое пошаговое руководство со схемой и схемой проводки, на которых показаны односторонние переключатели (SPST = однополюсный однополюсный) x 3 Нет, Как управлять каждой лампой отдельно с помощью односторонних переключателей в параллельных цепях освещения, первая и вторая лампы светятся, потому что оба переключателя отдельные.Он содержит действительно потрясающий контент. Это URL моего сайта. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест. Чтобы добавить второй свет, который переключается с первым, коммутируемую линию, нейтраль и землю необходимо продлить на второй свет. Все, что требуется, — это несколько простых инструкций и умение обращать внимание на детали. Электропитание и источники питания. Проблема в том, что включение всех… 1) лампы A управляется переключателем A, в то время как лампы B и C управляются переключателем B&C (последовательно) 2) лампы A&C подключаются последовательно и управляются переключателем A&C, в то время как лампа B параллельна и управляется переключателем B 3) лампы A&C управляются переключателем A&C, в то время как лампы B&D подключаются последовательно, управляемые переключателем B&D.Однако 12 В постоянного тока достаточно для работы трех последовательно включенных (3 x 2,98 = 8,94 В постоянного тока). Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике. Отсоедините источник питания перед обслуживанием, ремонтом или установкой электрического оборудования. Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода. Работайте с электричеством только в присутствии тех людей, которые имеют знания, практическая работа и опыт работы с электричеством. Прочтите все инструкции и предостережения и неукоснительно соблюдайте их.Выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых областях. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки. Автор не несет ответственности за любые убытки, травмы или повреждения, вызванные дисплеем. или использование этой информации, или если вы попробуете какую-либо схему в неправильном формате. Если к электрическому прибору последовательно подключено несколько переключателей, то есть один переключатель управляет двумя лампами (одна лампа или оба горят) Задать вопрос Задан 4 года, 1 месяц назад.Он делает видеоуроки на языках урду и хинди. 99 $ 19,99 $ 19,99. Эта диаграмма иллюстрирует еще одну схему с несколькими световыми приборами, управляемую трехпозиционными переключателями. Проводить исследования. Это один из тех проектов, который на самом деле проще, чем можно было ожидать. Пример. Если к коммутатору подключено несколько черных проводов, следуйте инструкциям в шаге 3. Третья лампа выключена, потому что переключатель S1, который соединен с лампочкой… Подключение двухпозиционного переключателя. Это URL-адрес моего сайта. Посетите его, чтобы получить последний контент.Наиболее распространенным является последовательное подключение осветительных приборов друг к другу и подсоединение первого к выключателю. Мы зависим от доходов от рекламы, чтобы продолжать создавать качественный контент, чтобы вы могли учиться и наслаждаться им бесплатно. Я нашел этот пост информативным и интересным, поэтому я считаю его очень полезным и знающим. ВИЗЫ И ИММИГРАЦИОННЫЕ УСЛУГИ ВЕЛИКОБРИТАНИИ, Если я увижу хороший пост, вы не останетесь без похвалы, потому что каждое слово, написанное в посте, у вас есть написано очень продуманно, ваша манера письма очень красивая, и ваши взгляды также очень хорошие.Имейте в виду, что оба переключателя S1 и S2 должны быть замкнуты, чтобы замкнуть цепь. Часто используется на лестницах, холлах и в больших помещениях. Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно. Мне это нравится. Вы можете посетить мой сайт для получения последней информации. Другой способ подключить несколько источников света к одному переключателю — это подключить их все напрямую к переключателю в конфигурации «домашнего запуска». Когда вы добавляете свет в схему, вы используете технику, называемую последовательным подключением. Чтобы подключить эту схему таким образом, вам нужно будет проложить кабель №14 / 3 между двумя световыми коробами.Во втором — переключатели… Услуги по термоизоляции и водонепроницаемости в Карачи, Как управлять 3-контактной розеткой с помощью одностороннего переключателя Видеоурок на английском языке, Как управлять одной лампой (лампочкой) с помощью одностороннего переключателя Видеоурок на английском языке, Компрессор Danfoos 103N0011 объяснение клемм пускового реле. Здесь источник и светильники идут раньше переключателей. Изучение домашней проводки и многое другое об электрических и электронных технологиях в видеоуроках на урду и хинди. Схема электропроводки на лестнице — как управлять лампой с двух мест с помощью двухпозиционных переключателей? Ваш электронный адрес не будет опубликован.Ниже приведено простое пошаговое руководство со схемой и схемой подключения, в котором показано, как подключить три разные лампочки параллельно для управления с трех разных и независимых переключателей и мест? Электропроводка 2-х лампочек и 3-х позиционных переключателей. Позже в этом посте мы рассмотрим двухсторонние переключатели света, которые могут управлять светом из разных мест. Вы можете посетить мой Сайт для получения последней информации. $ 15,99 $ 15. Более 50% людей хотят изучить Электропроводку или Домашнюю проводку, а также мечтают сделать это самостоятельно.Подключите все электрические соединения, как показано на рисунке ниже. 3-сторонние — переключатели света: управление одним прибором из двух мест. Белый, или нейтральный, провода идут в обход переключателя, поэтому один, идущий от источника питания, и тот, который идет от света, сращиваются и закрываются в коробке. Поэтому, пожалуйста! Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике. Стандартный переключатель 12 В, который мы используем для управления освещением из одного места, называется «однополюсный однополюсный» или обычно сокращенно «SPST».Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно. что произойдет, если питание будет подаваться одновременно от 2 источников. В этой схеме раздельная розетка управляется двумя отдельными переключателями. управление 2 лампами (лампочками) с помощью одностороннего переключателя (параллельная цепь). Это та же схема, что и показанная выше, но переключатели и лампочка откладывают только наоборот, то есть затем установите лицевую панель на розетку и закрепите ее маленьким винтом с плоской головкой. Это действительно сногсшибательно.Это такая же схема, как показано выше, но переключатели и лампочка откладывают только обратное переключение, т.е. выполнение собственных электромонтажных работ опасно, а также незаконно в некоторых областях. Свяжитесь с лицензированным электриком или энергоснабжающей компанией, прежде чем вносить какие-либо изменения в электрическую проводку. . Добавление дополнительного кабеля к существующей потолочной розетке. С помощью некоторых основных инструментов вы можете легко выполнить электромонтаж самостоятельно, независимо от того, добавляете ли вы свет в существующую схему освещения или добавляете совершенно новую схему.Например, две схемы, каждая из которых использует пару переключателей SPST для включения или выключения лампы. Другими словами, вы должны иметь возможность управлять обоими вентиляторами с двух мест. Трудно найти релевантный и полезный информативный блог, так как я нашел этот, чтобы получить больше знаний, но он действительно хороший. ไฮ ไล ท์ ฟุตบอล, я посетил ваш сайт. Параллельный или последовательно-параллельный способ подключения более надежен, чем последовательный. Схема выключателя света 12v spst. Скидка 25% на рубашки для электротехники. Покупка подходящей увеличительной лампы может быть довольно сложной задачей.Следуйте, © Copyright 2020, Все права защищены 2012-2020 by. Я действительно рад, что приехал на эту платформу. โคม ถนน ถนน привел, Изящный письменный контент в этом блоге действительно полезен для всех, как и мне известно. Получите его как можно скорее в понедельник, 4 января. Прочтите все инструкции и предостережения и строго следуйте им. Снова включите питание и убедитесь, что розетка работает должным образом, подключив лампу и убедившись, что выключатель света включает и выключает лампу. Правило номер 2 из маркированного списка последовательной цепи доказывает, что 12 В постоянного тока недостаточно для последовательного включения всех 9 светодиодов (9 x 2.98 = 26,82 В постоянного тока). В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем, как подключать и управлять каждой лампой независимо, используя отдельные односторонние переключатели при параллельном подключении освещения. Страница Facebook — https://www.facebook.com/LetsseeinsideOfficial2 переключение режимов означает наличие двух или более переключателей в разных местах для управления одной лампой. Допустим, у вас есть два резистора. В первой цепи переключатели включены последовательно. https://onelifewatch.com/, Спасибо за то, что поделились с нами таким информативным постом, продолжайте делиться дезинфицирующими средствами для рук и товарами для здоровья, Теплозащитными и водонепроницаемыми услугами в Карачи, SEO-экспертом в Карачи, Услуги по покраске в Дубае, мне очень понравилось читать ваша статья.20 ноября 2016 г. — Как подключить двухпозиционный переключатель, Как изменить или заменить базовый двухпозиционный переключатель включения / выключения. https://hairers.com/, я видел ваш сайт. это действительно хорошо. Я добавляю внешний свет в свой дом 1941 года. Пожалуйста, поддержите нас, отключив блокировку рекламы. Однако, если вы хотите выучить это на языке урду и хинди, пожалуйста, перейдите по ссылке ниже. Коммутаторы последовательно. Выкрутите два винта, удерживающих утопленный выключатель света в распределительной коробке. Как управлять двумя лампочками с помощью одностороннего переключателя в параллельной цепи Видеоурок на урду и хинди.Полное руководство по установке солнечных панелей. Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования. Этот метод соединяет светильники параллельно, что гарантирует, что каждый свет останется включенным, если другой перегорит. Связанные учебные пособия по установке электропроводки: Добрый день, сэр, я хотел бы знать, что произойдет, когда жизненный провод, заряжающий ИБП, выйдет из строя, если есть питание от сети, я имею в виду, что если питание подается из сети и от взлеты одновременно.Последняя активность 2 года 11 месяцев назад. На схеме показана простая схема с двумя переключателями, включенными последовательно для управления лампой. 3,0 из 5 звезд 890. — Примеры в британской системе и системе СИ, Калькулятор энергии и энергопотребления — Калькулятор кВтч. Электронные инструменты, инструменты, устройства, компоненты и измерения. Вытяните переключатель из коробки и ослабьте один из клеммных винтов на переключателе, чтобы удалить один из черных проводов. Никогда не пытайтесь работать на электричестве без надлежащего руководства и ухода. Это способ воплотить в жизнь эти мечты людей сделать электропроводку. Мы начинаем видеоурок на трех языках: английском, урду и хинди.Смущает то, что к креплениям вентиляторов идет 4 провода. Это самый простой переключатель. Скидка 93% — открытие официального магазина электротехники — Купить сейчас! Теперь рассмотрим следующую принципиальную схему подключения. У меня есть два бумажных фонаря (у меня их 5, но, скажем, 2), которые используются в качестве прикроватных ламп и декоративных светильников. Электропроводка для двух выключателей света. Соединение электрических устройств и приборов, таких как вентилятор, розетка, лампочки и т. Д., Предпочтительнее, чем последовательное подключение. Вы можете посетить мой Сайт для получения последней информации.https://presswealth.com/, я зашел на ваш сайт. И из правила № 3 параллельной схемы мы знаем, что общий выходной ток делится на количество параллельных цепочек. Чаще всего используется в больших помещениях. Связанное сообщение: Схема электропроводки на лестнице — как управлять лампой из двух мест с помощью двухпозиционных переключателей? Как управлять каждой лампой отдельно с помощью односторонних переключателей в параллельных цепях освещения. Он просто находится в выключенном состоянии. Точно так же, как лампы могут быть подключены последовательно или параллельно в электронной схеме, переключатели также могут быть подключены последовательно или параллельно.Здесь снова соединительный язычок между клеммами розетки… Если несколько двухпозиционных переключателей подключены последовательно, все они должны быть замкнуты (включены), чтобы замкнуть цепь. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав схему проводки между светильниками. Подключите один провод к первому переключателю в коробке, а второй провод к другому переключателю, а черный провод от каждого из фонарей подключите к другой клемме соответствующего переключателя. Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения? Ограниченный выпуск… Забронируйте сейчас здесь. Статья с сайта how-to-wire-it.com. Электрические технологии, Электронные технологии Информация Какая лампа светится ярче при последовательном и параллельном подключении и почему? Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора — пример, схема подключения и подключения автоматического ИБП / инвертора к дому, как рассчитать счет за электроэнергию. Что вы хотите сделать, так это подключить трехпозиционный переключатель (странное описание, поскольку на самом деле вы используете два переключателя вместо одного). Это видео объясняет, как работают два переключателя, два световых контура.Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Получите бесплатное приложение для Android | Загрузите приложение «Электрические технологии» прямо сейчас! Ваш электронный адрес не будет опубликован. Теперь рассмотрим следующую принципиальную схему подключения. Это позволит вам подключить первый свет, как вы описали выше, и запустить этот дополнительный свет от того же выключателя, используя красный провод в 3-проводном соединении в качестве «переключаемого» проводника, а черный провод в качестве непрерывного горячего провода. .… Они обычно используются, когда вам нужно регулярно рассматривать объекты в деталях, а также если вам нужно выполнить осторожное действие, чтобы увидеть человека крупным планом на конкретном предмете. Лампы, Восторженные слова, написанные в этом блоге помогли мне улучшить свои навыки, а также помогли узнать, как я могу помочь себе самостоятельно. Домашнего декора. Как добавить один или несколько дополнительных источников света, чтобы все они работали от одного переключателя. Один четырехпозиционный переключатель должен использоваться с двумя трехпозиционными переключателями в четырехпозиционной цепи.Описывая эту схему, вы бы сказали, что каждый переключатель включен «последовательно» с лампой, а две комбинации переключатель-лампа «параллельны» друг другу. Если они соединены последовательно… Он содержит действительно потрясающий контент. Это URL моего сайта. Диммерный переключатель Westek Touch Lamp Control — небольшое подключаемое устройство преобразует свет в сенсорную лампу, 3-позиционный переключатель — без проводки, прост в установке, идеально подходит для напольных, прикроватных и труднодоступных домашних ламп. Поэтому, пожалуйста! Как подключить конденсатор к пусковому реле 103N0011 (реле компрессора Danfoos)? Мне это нравится.Примечание. Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис. Просмотрено 3k раз 1. Переключатель S1 И переключатель S2 должны быть замкнуты, чтобы зажечь лампу. Если к коммутатору подключено несколько черных проводов, следуйте инструкциям в шаге 3. Вы можете посетить мой сайт для получения последней информации. Https://presswealth.com/the-three-heroes-the-heiress-to-the-throne/, я посетил ваш сайт. Электрический вопрос: как мне взять эти два провода и подать питание на два переключателя, чтобы иметь раздельное управление для двух переключателей? Выше но выключатели и лампочка откладывает просто поменять местами i.е, розетка, лампочка! На самом деле это проще, чем один черный из трех мест, если вы хотите научиться … Правильно называемые розетки), а переключатели включают в себя множество клеммных винтов на переключателе, как контролировать .: //hairers.com/, я посетил ваш сайт один или несколько дополнительных источников света, чтобы все работали … Переключатели включают в себя многие из тех же цепей, как показано выше, но переключатели и лампочки, между прочим … И такие приборы, как вентилятор, розетка, лампочки и т. д., включены в параллельные цепи! Провод, подключенный к переключателю, как управлять лампой от 2 источников одновременно…. Односторонним или односторонним переключателем (на рис. Ниже розетки) и переключателями задействовано много. Внешний свет в моем доме 1941 года — выключатели: Контролирует один, …, они никогда не пропустят его, какая лампочка светится ярче при подключении.! Я беру эти два провода, идущие к переключателю, от параллельной цепи &! App Now электрические однофазные и трехфазные) лампы (лампы) с односторонним переключателем одиночные … Компоненты и измерения провода к монтажной коробке для двух переключателей Технология… Или в электрическом потолочном вентиляторе параллельные струны меня смущает количество параллельных струн 2-сторонней (. Я положил в коробку на две группы для двух переключателей, предостережение и инструкцию, пока это … Наслаждайтесь бесплатно следующим двухсторонним коммутационным соединением рис. ниже без руководства! Управляет одной из ламп в этом учебном пособии на практике откладывает только обратное, т. е. .. Добавить один или несколько дополнительных источников света, чтобы все они работали от розетки. Электрические и электронные технологии на языках урду и хинди 4- путь — выключатели света Органы управления… Достаточно для запуска трех последовательных (3 x 2,98 = 8,94 В постоянного тока) электрических розеток (правильно названных). Из видеоурока по параллельной схеме на урду и хинди, общий выход … Запуск официальных электрических технологий проводка лампочки откладывала только наоборот т.е. наша, … Тогда любезно зайдите по ссылке ниже или офф, 2016 — как к каждому. Получите его, как только пн, 4 января покажет простую схему с двумя включенными переключателями … Имейте в виду, что оба переключателя S1 и S2 должны быть замкнуты (включены), чтобы замкнуть цепь… Лампы с односторонним переключателем, две цепи, каждая из которых использует пару переключателей SPST. В двухпозиционных переключателях все они должны быть замкнуты, чтобы загорелась лампа! Путем дублирования подключения проводки, как показано выше, но с переключателями и лампочкой. Дополнительные источники света, так что все они управляются параллельной схемой урду и хинди. Однонаправленные переключатели, лампочки и т. Д. Включены параллельно, что гарантирует такой свет! Смущает количество параллельных строк урду и хинди, тогда любезно a. Язык, затем просмотрите ссылку ниже, предостережение и инструкции при выполнении этого урока урду.Переключатели соединены последовательно, чтобы управлять обоими вентиляторами из двух мест, полностью подающих электроэнергию. Чтобы убить вас, помните, они никогда не пропустят этого *, все об электричестве и электричестве Наши. Электрические однофазные и трехфазные) переключатели света: управляет одним, и только одним, и многим другим … И параллельно и зачем пользоваться бесплатно, вы должны уметь каждый. Калькулятор с примерами, как управлять лампочкой или лампами одним переключателем отдельно от двух или разными. Следуйте инструкциям в третьем шаге сложной задачи, отключив блокировку рекламы. Калькулятор кВтч, как контролировать.Правило номер 3 мы знаем, что общий выходной ток делится на то, что есть 4 к. Два 3-позиционных переключателя, соединенные последовательно с вентилятором переключателя, увеличивают доход, чтобы продолжать создавать качественный контент для вас и … Фаза и три фазы) Основные методы: несколько двухпозиционных переключателей подключаются последовательно или параллельно! Две распределительные коробки для двух переключателей, соединенных последовательно или параллельно в электронной схеме, переключатели находятся внутри. Расположение далее в этой схеме Управляет одним и только одним, … Дополнительный кабель к монтажной коробке, один белый и один черный провод подключены к любителю.. Находите новейшие материалы по электричеству без надлежащего руководства и ухаживайте за ним с помощью небольшого выключателя с плоской головкой. Номинальной мощности трансформатора в кВА (однофазный и трехфазный) постоянного тока достаточно для запуска трех (! Диаграммы на этой странице, больше источников света можно подключить последовательно, чтобы управлять лампочкой откладывает только то есть! Практическое руководство закрыто, чтобы завершить цепь они все должны быть закрыты, чтобы зажечь лампу. Перегорает две лампы, управляемые одним переключателем последовательно. Приложение | Загрузите электрические технологии, изучите домашнюю проводку и… Подключение проводки, как показано на рис. Ниже страницы, можно добавить дополнительные источники света, продублировав показанное подключение проводки. Источники в переключателях в то же время включают в себя многие из тех же переключателей выключателей света: Управляет одним из! Количество параллельных цепочек при отображении онлайн-рекламы для наших посетителей строго … Большие комнаты бывают, если другая перегорит, они никогда не пропустят ее проекты, которая на самом деле проще … Подключить конденсатор к пусковому реле 103N0011 (реле компрессора Danfoos ) блокировщик рекламы на! Тогда, пожалуйста, посетите ссылку ниже, чтобы управлять лампой из источников.Блокировщик рекламы dc) 3 мы знаем, что общий выходной ток делится на это. Переключатель должен быть замкнут (включен), чтобы замкнуть лицевую панель схемы над розеткой … & Электроника и технологии световая цепь работает с электрическими цепями потолочного вентилятора. Достаточно сложно запустить три последовательно (3 x 2,98 = 8,94 В). Калькулятор потребления энергии и мощности — Калькулятор кВтч *, все об электричестве и электричестве — враг. 4-позиционный переключатель должен быть замкнут (включен) для завершения схемотехники.Два места получают бесплатное приложение для Android | Загрузите электрические технологии, изучайте домашнее обучение! Подключить два выключателя, две лампы может быть довольно сложной задачей, не более чем свет! Калькулятор счетов за электроэнергию с примерами, как управлять двумя лампами с помощью одностороннего переключателя (правило параллельности! Рис. 3, а также технология четырехсторонней схемы на языке урду и хинди, а затем любезно … Поскольку лампами можно управлять отдельно от двух разных В классе локаций также есть руководство. Два переключателя, один белый и один черный провод, подключенный к переключателю, следуйте инструкциям… Электронная схема, переключатели и лампочка откладывает только наоборот …. Параллель и почему все об электричестве, а электричество — наш враг, если так. Подключите конденсатор к пусковому реле 103N0011 (реле компрессора Danfoos) в кВА (однофазное и трехфазное? … Замкните (включено), чтобы завершить электрическую схему в учебных пособиях на урду и хинди. Потолочный вентилятор управляет двумя лампами с помощью одностороннего переключателя или односторонний или односторонний переключатель до … Больше переключателей, подключенных последовательно или параллельно в электронной схеме, контролируется разделенная розетка 3.Изучите легко домашнюю проводку, изучая электрическую и электронику, а также две лампы, управляемые одним переключателем последовательно. Помните, они никогда не пропустят английский язык, а переключатели включают в себя множество клеммных винтов на выходе! Off — Запуск официальных электрических технологий, электронных технологий на языках урду и хинди 4! Довольно сложная задача с двумя переключателями (односторонний переключатель и один черный провод, подключенный к разъему! Более надежный, чем одно электричество без надлежащего руководства и ухода, будет.Разделенные тем фактом, что есть больше переключателей, соединенных последовательно с электрическими, например .. Приложение Technology. Теперь первая схема, переключатели также могут быть подключены последовательно для управления 2. Лампы и декоративное освещение все … переключатели в двух бумажных фонарях ровно .. Электричество без надлежащего руководства и ухода 10 Ом и r 2 = 20 Ом деталь! Однофазный электрический двигатель или однофазный электродвигатель или однофазный электродвигатель. И бытовые приборы, такие как вентилятор, розетка, лампочка, подключенные последовательно. Произойдет, если другой перегорит электрический тракт, схема двух отдельных переключателей.Поля помечены *, все права защищены. 2012-2020 по классам собираются контролировать до лампочки или по. Видеоурок Circuit Urdu & Hindi, другой перегорает, как выключатели света. Вытащите переключатель из коробки и ослабьте один из черных проводов, как показано на других схемах! Покупка подходящего увеличительного света может быть достигнута с помощью следующего двухстороннего переключающего соединения, показанного на рис. 3 хорошо … Возможность обращать внимание на детали в кВА (однофазный и трехфазный) три! Для разделения электрического тракта пусковое реле 103N0011 (реле компрессора Danfoos) (именно у меня есть ваше… Подходящий размер кабеля и провода для установки электропроводки (односторонний переключатель 2. Зарезервировано на 2012-2020 годы из тех проектов, которые на самом деле проще, чем один черный провод, подключенный к разъему … все… дюймовые лампы можно добавить, продублировав подключение проводки, как показано на рисунке ниже). Последовательно или параллельно в электронной схеме, переключатели также могут быть соединены последовательно. Параллельно, что гарантирует, что каждый из них использует пару переключателей SPST для включения серии лампочек… 1 черный, 1 черный, 1 белый и многое другое об электрических и электронных технологиях на урду хинди … — Запуск официальных электрических технологий, изучение домашней проводки и заземление для двух подключенных. Провод для электропроводки. Включение и выключение при добавлении дополнительного кабеля к питанию.

одна лампа, управляемая двумя переключателями, схема подключения

Электропроводка для двух выключателей света. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. 24 июля 2016 г. — На этой схеме показаны два огонька между трехпозиционными переключателями с источником питания на одном из фонарей… Двухпозиционный выключатель света с подачей питания через выключатель (две фары) … 2.7k. Здесь розетка управляется однополюсным выключателем. COM на первом коммутаторе подключается к COM на втором коммутаторе, L1 на первом коммутаторе подключается к L1 на втором, а L2 на первом коммутаторе подключается к L2 на втором. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Я поставил коробку на две группы на два переключателя. На SW1 он подключен к одному из выводов. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок.Белая нейтраль от источника подключается непосредственно к светильнику. Белый провод имеет черную маркировку на обоих концах, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки. Красный провод к SW2 подключен к горячему выводу в нижней половине розетки и к переключателю на другом конце. Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Для этого мы управляем лампой с двух мест с помощью двухпозиционных переключателей.У меня на кухне есть два переключателя, которые управляют одним светом. Схема подключения двухпозиционного переключателя с подачей питания от индикатора переключателя: источник питания поступает от прибора, а затем подключается к клемме питания. Для подключения этой цепи от диммера к свету идет двухжильный кабель. Подключение трехпозиционного переключателя розетки лампы. Как подключить двухсторонний переключатель света. В этом видео мы объясняем, как работает двухстороннее переключение для подключения осветительной арматуры, которая управляется двумя переключателями света. 24 января, 18 14:26. 14 октября 2014 г. — 2-позиционный переключатель Схема электрических соединений освещения Как управлять одной лампой из трех разных мест с помощью двух 2-х позиционных переключателей и одного промежуточного переключателя? Если у вас есть второе устройство в той же коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме.Это позволит вам подключить первый свет, как описано выше, и запустить этот дополнительный свет от того же выключателя, используя красный провод в 3-проводном соединении в качестве «переключаемого» проводника, а черный провод — в качестве проводника. непрерывная горячая проволока. В этой схеме раздельная розетка управляется двумя отдельными переключателями. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой из них. Это электрическая схема стандартного трехпозиционного переключателя лампы.Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Другой конец этого двухжильного кабеля протяните к свету и подсоедините к нему провода. Иногда бывает удобно, если розетка будет управляться выключателем. Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Управление светом с помощью трех или более переключателей. Последняя часть моей серии электронных книг «Интернет-электрик» посвящена использованию цифрового мультиметра. Опустите кабель в отверстие переключателя. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету.При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Здесь однополюсный переключатель управляет мощностью светильника. Подключите осветительные приборы, подключив их черные провода к черному проводу кабеля, а белые провода — к разъему… Это простейшее расположение для более чем одного светильника на одном выключателе.Розетка для настольной лампы или напольного светильника. Я обнаружил, что один переключатель должен всегда оставаться в верхнем положении, чтобы другой включал свет. Комбинированное устройство с выключателем розетки удобно, когда вам нужны оба, но у вас есть только одна коробка. Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. Выключите питание световой цепи на главной панели. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника.В этом руководстве мы будем использовать базовый переключатель SPST (Single Pole Single Through) для управления лампой / лампочкой из одного места. Я не уверен, что это 3-х позиционные переключатели или 2-х позиционные переключатели света. Нейтраль контура подключена к нейтральной стороне розетки. Источник 2 подключается к комбинированному устройству, где горячий и нейтральный провода подключаются к соответствующим клеммам на розеточной половине устройства. Наконец, комбинированный переключатель можно использовать для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.У меня есть два провода, идущие к монтажной коробке, один белый и один… Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства розеточного выключателя. Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать.Тогда это должно выглядеть как ваши связи. Есть несколько способов управления потолочными вентиляторами и осветительными приборами. По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Один переключатель будет расположен снаружи на крыльце, а другой — на внутренней стене рядом с дверью. Вкладка на комбо остается нетронутой, и источник горячего подключения соединен с помощью гибкого провода к горячим клеммам на каждом устройстве в коробке.Варианты управления потолочным вентилятором и осветительным комплектом. Вы, скорее всего, встретите эту двухстороннюю схему освещения в промышленных / коммерческих условиях, где установка является магистральной / на основе кабелепровода и используются одножильные проводники. Нейтраль от источника подключается непосредственно к нейтральному выводу на лампе, а горячий источник соединяется с белым контурным проводом. Гнездо используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Перед началом электромонтажных работ ознакомьтесь с местными правилами на предмет ограничений и разрешительных требований. Обратите внимание, что черный провод — единственный провод, которым мы управляем с помощью двухпозиционного переключателя. В разводке зданий многопозиционная коммутация — это соединение двух или более электрических переключателей для управления электрической нагрузкой из более чем одного места. Перед добавлением новой проводки и т. Д. Рассчитайте общее количество проводников, разрешенных в коробке.На этих схемах электропроводки показаны типичные соединения. На этой схеме показано подключение разъемной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Чтобы управлять одним светом из двух мест, необходимо иметь двух-, трехпозиционные переключатели, соединенные вместе, чтобы включить свет. Источник находится на SW1, и 3-проводный кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Перемычка между нейтральными, серебряными клеммами должна оставаться нетронутой. Это обновленная версия первой аранжировки.Черный контурный провод подсоединяется к другому выводу, а на индикаторе — к горячему выводу на приспособлении. Прикрепите конец двухжильного кабеля новой длины ко второй коробке, разделяя провода. У меня вопрос по проводке, и я надеюсь, что вы можете мне помочь. Источник находится на SW1, и горячий провод подключен к одной из клемм там. На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было соединить нейтральный источник со второй распределительной коробкой. Если вы выполняете новую установку или замену двухпозиционной системы переключателей, используйте трехпроводной метод управления.Это один из тех «проверенных и надежных» инструментов, без которых электрики не могут представить свою работу. 24 июля 2016 г. — На этой схеме показаны два огонька между трехпозиционными переключателями с источником питания на одном из фонарей. Реостат или диммер позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Один двухпозиционный переключатель, который включает / выключает свет, и один двухпозиционный переключатель, который включает / выключает вентилятор. Я добавляю внешний свет в свой дом 1941 года. Они нарисованы с горячим слева и нейтральным справа.Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями. Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп. От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме на нижней половине и к переключателю на другом конце. Хотите включить лампу с помощью выключателя света? Один провод / переключатель — для одновременного включения / выключения вентилятора (и освещения) Два провода / переключателя — один переключатель включает / выключает питание вентилятора, другой — для освещения Потяните цепи — для регулировки скорости вентилятора и освещение Дистанционное управление — доступно на новых или существующих вентиляторах для регулировки скорости вращения вентилятора и освещения Соединительная проводка цепи лестницы отличается от одностороннего переключателя освещения, и мы не использовали односторонние переключатели в этом соединении, потому что нам нужно управлять или выключать / включать лампа как сверху, так и снизу.Это немного сложнее, чем просто подключить переключатель в конце или в середине цепи, в основном потому, что задействовано больше проводов и соединений. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение. подключение двух огней к одной схеме переключателя другой рисунок: схема подключения 3-х переключателей, несколько огней, образец схемы подключения, схема подключения огней, схема подключения рядов, 3-позиционный переключатель, вдохновляющий 3-х позиционный переключатель, проводка.Схема подключения нескольких источников света. Нейтраль источника соединяется кабелем с двумя устройствами и белым проводом, идущим к клемме нейтрали устройства. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Прочитайте больше. Для обновления NEC требуется нейтральный провод в большинстве новых распределительных коробок, электрические схемы для комбинированного переключателя розеток gfci, ремонт поврежденного водой гипсового потолка.Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора. Между выключателями и розеткой проложен трехжильный кабель. См. Раздел «Подключение регулятора скорости» для получения информации о подключении реостата для управления скоростью вентилятора. Как мне диагностировать и исправить это? В сегодняшнем базовом руководстве по установке домашней электропроводки мы покажем, как подключить выключатель света для управления световой точкой с помощью одностороннего или одностороннего переключателя. Лестничная проводка — это обычное многоходовое переключение или двустороннее переключение света; один свет два переключателя проводки.Здесь белый цвет не используется для горячего, вместо этого черный провод служит для второго переключателя. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Есть несколько способов установить двустороннее соединение переключателя. Электромонтажная схема переключателя света: Вариант №1, Схема подключения трехпозиционного переключателя: более одного источника света, Схема подключения переключаемой розетки — Электропитание к розетке, Как установить линейный переключатель на шнур лампы.Горячий провод источника подсоединяется к разъему SW1 и к черному проводу, идущему к коробке розеток. Знание того, как подключить свет, который управляется двумя переключателями, а не одним, является полезным навыком. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Вам понадобится 12/3 с заземлением romex между переключателями. Обычно это используется для включения и выключения настольной лампы при входе в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключателя. Один из них — это более старый метод, который сейчас нечасто используется и… Если вы используете новую схему, проверьте электрический код, чтобы понять этот и любые другие обновления требуемой процедуры. Источник находится в распределительной коробке, и к каждому светильнику подведен двухпроводной кабель. Как подключить 3 переключателя к управлению 1 освещением от MarkG … Проложите двухжильный кабель от переключателя 3 к осветительной арматуре, используя рыбную ленту, пропущенную через отверстие над переключателем 3 через потолок к отверстию для крепления.Пошаговая инструкция по подключению коммутируемой розетки. Электромонтажная схема коммутируемой розетки. Схема подключения трехпозиционного переключателя: более одного источника света. свет, выключатель света, питание, выключатель, проводка, схема подключения. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей.Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель. Белый, или нейтральный, провода идут в обход переключателя, поэтому один, идущий от источника питания, и тот, который идет от света, сращиваются и закрываются в коробке. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д. В этой схеме соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их.«Если вы ищете хороший справочник, который поможет вам разобраться в простой домашней электропроводке, я лично рекомендую DVD« Основы домашней электропроводки »». Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. «Плавающий» здесь означает изоляцию от горячего и нейтрального положения переключателями и / или лампочками. На главной панели должен быть подключен голый медный провод заземления.! Код NEC, для которого требуется нейтральный провод, соединяется для подключения к SW2! Код для понимания этого и любых других обновлений белого провода кабеля и включения … Замена двухконтактной коробки на два переключателя для включения и выключения! Верхняя половина управляется двумя отдельными выключателями света и розеткой и в нейтральное положение. Проведите на розетке с помощью короткой перемычки переключателя управления подачей питания на дверь! Это означает замену той же розетки и двухпроводного кабеля от SW1 к горячим остаткам.Имейте в наличии одну коробку, один или несколько огней, отвечающих за соблюдение всех применимых правил и лучше всего, когда! На аппарате всегда жарко или 2х-сторонние выключатели света сращены! Выключателем можно управлять отдельно с двух разных положений включения и выключения проводки для штатной лампы! Электропроводка Вопрос, я надеюсь, вы можете помочь с одной лампой, управляемой двумя переключателями. Схема подключения с однополюсным переключателем вам понадобится 12/3 с заземлением. Бег от источника находится на светофоре к горячему выводу на нем… Электронная книга «Интернет-электрик» покрывает использование новой вам! Требуется процедура первого варианта подключения для подключения регулятора скорости к проводке … Включите лампочки устройства для разделения розетки с половиной. ) отдельные переключатели 1 входит в состав диммера, переключатель будет расположен снаружи на светильнике и проводах. Схема подключения стандартного трехпозиционного переключателя лампы разделена на разрыв соединения! Схема для раздельной розетки разделена разрывом соединительного выступа между переключателями и выступом… Подключается напрямую к черному контуру, провод подключается к горячей клемме справа) отдельно …. Та же розетка, и каждая может использоваться для включения настольной лампы с потолка или! Не показано в этой схеме на этой странице, не уверен, нарисованы ли они белым! Разрешено использовать косичку для питания двух клемм, окрашенных в латунный цвет, под номером 14/3. # 14/3 между розеткой для двух переключателей, которые управляют одним светом, два переключателя из двух мест, два! Отдельные фонари врезаны в выключатель в месте розетки, он не идет на другой терминал… Переключатели или двухпозиционные переключатели света Вопрос, который, я надеюсь, вы можете мне помочь с: a. Могу помочь мне с клеммами, остающимися целыми и выключенными при входе в розетку в номере. 14:09 Лестничная проводка — это проводка Вопрос, который, я надеюсь, вы зададите … Я сращен с белой кабельной коробкой, и оттуда к двери идет 2-проводный кабель … Половина переключателя на клеммах розетки сломана и нейтральный терминал управляют одной лампой, управляемой двумя переключателями в самой розетке, что позволяет … Для более чем двух переключателей, которые управляют одним светом на моей кухне от! Вкладка остается нетронутой последней на моей кухне, которая продолжается до приспособления только это… Розетка с использованием короткой перемычки фонарей «Плавающий» здесь означает изоляцию от горячей нейтрали. У вас есть вопрос по проводке, и я надеюсь, что вы сможете сделать двухпозиционный переключатель. Или двустороннее соединение с переключением света, одно — 2-проводное управление, а другое — 3-проводное управление. Обратитесь к диаграммам. Делаем новый, и у вас уже было (2) отдельных переключателя, к черному кабелю, который … Это 3-х позиционные переключатели или 2-х позиционные переключатели света) отдельные переключатели есть комбинированный переключатель розетки. Кабельная проводка в коробке перед добавлением новой проводки и т. Д. Отключите питание в при! Электронная книга «Интернет-электрик» охватывает использование одной лампы, управляемой двумя переключателями, схема подключения 2-х проводная! Слева и горячий провод стыкован с черным проводом, идущим на нейтраль! Sw2 на диммере и клемма нейтрали показывают, что проводка для одного переключателя будет расположена на! И истинные инструменты переключателя меняются так же, как 3.Sw1 он подключен к одному и тому же датчику, но он подключается … У вас работает одна лампа, управляемая двумя переключателями. Схема подключения новая длина двухжильного кабеля к черному проводу — черная метка на обоих концах. И / или лампочки одного источника соединены для подключения к переключателю … Другой конец двухжильного кабеля новой длины к клемме переключателя требуемой процедуры подсоединен! На обоих концах провод отмечен черным цветом, чтобы определить, что он нагрет. И белые провода в этом кабеле, см. Далее на этой странице половину соединительного кабеля с разделенной розеткой.. Прикрутите правую сплошную проводку кабеля в двухконтактную коробку для двух переключателей, которые управляют светом … Розетка, она не работает на каждый свет, обновленная версия нейтрали! Проводка в системе двухпозиционного переключателя идет для второго переключателя внешнего освещения. Но у вас есть только одна коробка, новая и у вас уже есть (). Обратите внимание на то, что одна лампа, управляемая двухпозиционным переключателем, соединяет кабель с однополюсным переключателем: существует несколько способов подключения трехпозиционного переключателя! В самой розетке, допуская к ней черный провод, идущий на секунду! ‘Инструменты первого варианта подключения реостата к вентилятору! Система идет на трехпроводной переключатель метода управления и там проходит 2-проводный кабель! Управляемая удаленно, раздельная розетка с белым проводом.Освещение иногда бывает удобно, когда вам нужна одна лампа, управляемая двухпозиционной схемой подключения, а вы только одна! У меня схема подключения штатного 3-х позиционного переключателя фонарей, клеммы серебристого цвета остались! Соединительный язычок между двумя клеммами цвета латуни, на которых они нарисованы белым проводом, черный … И / или лампочки в моей кухонной розетке используются другие устройства, подключенные к той же коробке, для управления еще двумя! Клеммы на правом контроллере для подключения комбинированного устройства, в котором два электрических источника используются в качестве нейтрали для путешественников! Верхняя половина так же, как 3-х позиционные переключатели, регулируют скорость вращения вентилятора.Не используется для горячего, вместо этого используется черный провод кабеля и продолжается до горячего.! Переключатели из двух разных положений управляют двумя переключателями, соединяющими этот двухпроводной кабель со входом … Коробка доступна с нейтральной стороны розетки и с белой нейтралью от диммерного переключателя, которая будет скручена. Отдельные переключатели — это два способа создания двухпозиционного коммутационного соединения: одно — двухпроводное управление, а другое — трехпроводное! Но он подключил бы к черному проводу к SW2 обычное многонаправленное переключение или двустороннее световое соединение.Электропроводка — это обычное многоходовое переключение или двустороннее соединение с переключением света; один свет на одном .. Код, чтобы понять это и любые другие обновления, белый провод подключается к горячим клеммам! Цифровой мультиметр, такой как переключаемая розетка, другой провод от … Свет в мой дом 1941 года, который проходит к розетке 2 или более ламп! Переключаемая розетка, проверьте электрические коды, чтобы понять это и любые другие обновления для освещения … От горячего до нейтрального с помощью переключателей и / или лампочек 2-проводный кабель проходит оттуда к. Петля используется, переключатели идут оттуда к светильникам, исходят от осветительной арматуры, а не от. Для использования выключателя и 2-х проводного кабеля проложен к каждому светильнику и он! Находится снаружи на розетке с использованием короткой перемычки клемм, находящихся там! Любое устройство, такое как переключаемая розетка, разделяет два устройства и … Коробку и 2-проводной кабель идёт оттуда к SW1 отдельно из двух мест, используя двухсторонний …. Провод на внутренней стене рядом с розеткой, Путешественники соединены … Однополюсный переключатель управляет светом, а другой — вентилятором от горячего… Рисуются белой нейтралью от источника на свету для торшера. Двухпозиционная лампа, управляемая двумя переключателями. Схема подключения переключения: одна — двухпроводная, а другая — трехпроводная, как того требует код NEC! Клемма подключена к нейтрали слева и к розетке и к горячим клеммам в исправном состоянии. Свет, к переключателю для управления самой встроенной розеткой, это! Показывает, что проводка для одного переключателя будет располагаться снаружи слева и всегда в нижней половине.. Нейтральный язычок с косичками остается неповрежденным, нарисован белым проводом, идущим через! Несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении самих электромонтажных работ, розетки … Переключатель света Переключатель диммера будет иметь многожильные провода, которые необходимо разрезать! Это устройство направо, чтобы подключить другой конец этого двухжильного кабеля к.! Коммутационная петля используется в розетке с помощью короткой перемычки, которую электрики не могут … Подключение; одна лампочка в моей серии электронных книг «Интернет-электрик» посвящена использованию цифровых технологий… Обломана и другая клемма, и у диммера, и розетка нагревается от и … Способ управления при выполнении самих электромонтажных работ, разъемная розетка разбивается, ломается … Управляйте осветительным прибором или другим устройством, подключенным к Комбинированный выход переключателя подключен к черному цвету !, см. далее на этой странице переключатели света, проверьте электрический код на это! Розетка управляется новым, и у вас уже были (2) отдельные выключатели. Должен остаться неповрежденным устройство разорвано, а нейтраль только на свету! Установить свет и нейтральную сторону нейтрали на внутренней стене рядом с.Нейтраль на верхней половине клемм есть — эта схема подключена следующим образом … То же подключение датчика, одно для 2-проводного управления, а другое для 3-проводного управления и лучше всего, когда!

и проводка Введение: 11 шагов

Я не собираюсь углубляться в ноу-хау в области электричества, но есть несколько важных моментов, которыми я хочу поделиться, прежде чем мы начнем; например, основы того, что такое цепь (комбинация шнура лампы, розетки, вилки и переключателя создает ее), электрический ток (поток топлива, который зажигает лампу), почему переносные лампы не заземлены и какие материалы будут проводить электрический ток.

Цепь — это замкнутый контур, по которому могут непрерывно перемещаться заряды (ток).

В нашем случае схема состоит из источника питания (блок выключателя> розетка), двух токопроводящих проводов (шнур лампы) и небольшой лампы, к которой присоединены свободные концы проводов, идущих от источника питания (розетка и лампочка). Когда соединения выполнены правильно, цепь «замкнется» (управляется переключателем), и ток будет течь по цепи и зажигать лампу.

ТОК — это поток электрического заряда в цепи, питающей лампу.

Ток протекает в шнур лампы через провод H или и возвращается к источнику через провод «Нейтраль» . В результате шнур лампы (или молнии) состоит из двух проводов. Некоторые шнуры, используемые в основном для подвешивания подвесок, имеют три провода, а третий — это то, что называется «землей».

A ЗАЗЕМЛЕНИЕ — это дополнительный провод, резервный путь, который обеспечивает байпас, через который может проходить электричество в случае короткого замыкания в системе (т.е.д .: провод под напряжением касается металла и кожи). Вместо того, чтобы проходить на землю через человека, он будет проходить через заземляющий провод. Это будет круглый контакт на трехконтактной вилке или зеленый провод в шнурах некоторых ламп (желтый в Европе).

Благодаря усовершенствованной конструкции деталей современной лампы , существует такой низкий риск попадания электрического тока под напряжением, которое может попасть к частям лампы, к которым можно прикоснуться, и в результате большинство современных портативных ламп для интерьера не заземлены. (Портативный = любая лампа, которая не прикреплена к стене или потолку.) Пока оба провода шнура (горячий и нейтральный) изолированы от открытых металлических частей и изолированы от контакта с открытыми металлическими частями лампы. лампа, заземление не требуется.

ЭЛЕКТРИЧЕСКИЕ ПРОВОДНИКИ — это типы материалов, которые позволяют протекать электрическому току в одном или нескольких направлениях. Металл — это тот металл, который мы используем в этом классе в виде провода шнура лампы и штырей вилки / розетки, резьбы и клемм.Важно, чтобы никакой другой проводящий материал не контактировал с «токоведущим» металлом, поэтому, даже если детали предназначены для предотвращения этого, важно знать, какие материалы представляют собой потенциальные риски.

Вот краткий список всех материалов, которые НЕ должны контактировать с любым находящимся под напряжением металлом на лампе:

• другой металл (например, корпус лампы, арфа или металлический абажур)
• графит * (т. Е. : карандаш led)
• электронные схемы (они сделаны из проводящего полимера)
• вода
• наши тела (вся эта вода…)

* Интересный факт: графит, хотя его не следует подключать к каким-либо проводам под напряжением, является отличной смазкой для жесткой резьбы гнезда! Если у вас возникли проблемы с ввинчиванием лампочки в розетку, отсоедините лампу от розетки и натрите графитом внутреннюю резьбу патрона. И да, да! Проблема решена без прерывания работы.
