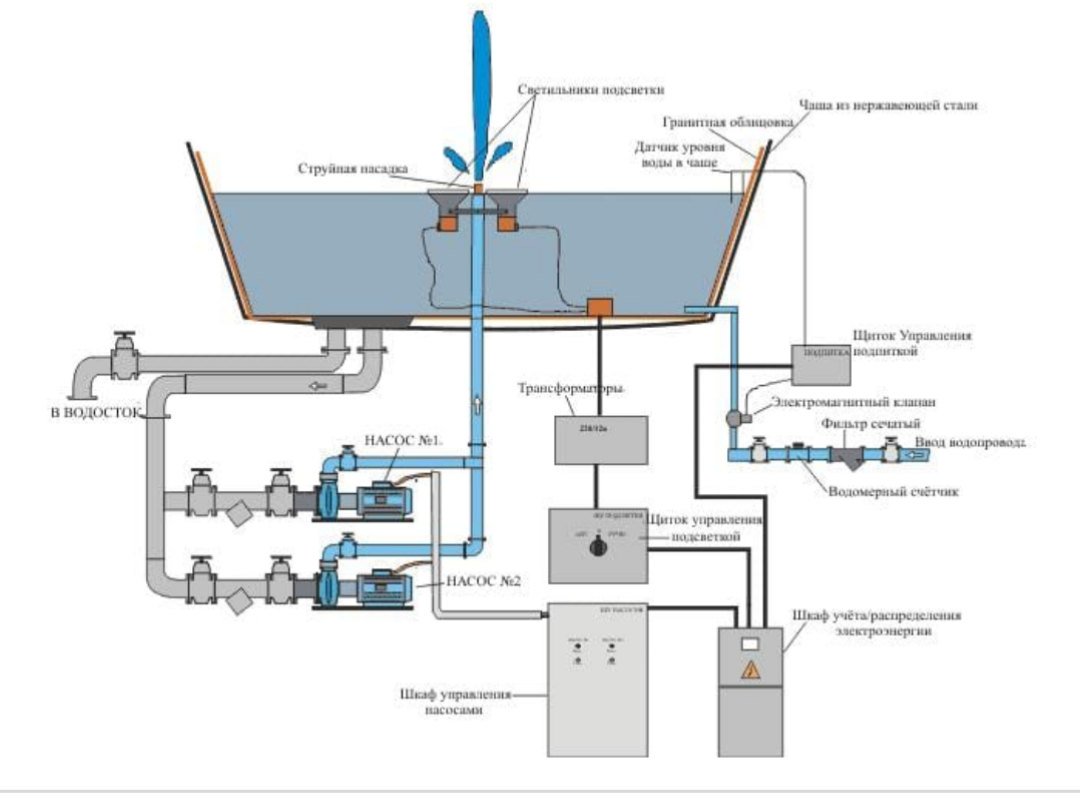

Устройство фонтана, как же работают фонтаны. Схемы, описания, составляющие, принцип работы

Фонтан – гидротехническое сооружение, предназначенное для перемещения водных масс в замкнутом или открытом цикле. Примерно так, звучит научное определения понятия «фонтан», которое характеризует основные функции данной архитектурной формы. В большинстве случаев, это небольшой искусственный водоём, выполняемый как вровень с поверхностью, так и виде надстроек.

Основные составляющие фонтана

Для обеспечения функционирования фонтана и выполнения основной его задачи (перемещение водных масс) необходимо наличие достаточного количества воды. Для этих целей, используются специальные водные резервуары (кессоны) пополняемые из природных (озеро, река, пруд) или искусственных источников водоснабжения (центральный водопровод).

Обустройство данных сооружений относится к задачам высокой сложности и выполняется специализированными организациями. Материал кессона достаточно разнообразен и зависит от возможностей Заказчика – бутилкаучуковая пленка, формовочная глина, бетонные кольца, полихлорвиниловые или стальные ёмкости (нержавейка).

Что касается самой фонтанной чаши, то здесь выбор невелик и ограничивается технологией – бетон, композитные материалы или нержавеющая сталь. В редких случаях, при неограниченном бюджете, могут использоваться мрамор, бронза или её сплавы.

Перемещение воды

Перемещение воды – важный вопрос, требующий серьёзного и профессионального подхода. В данном случае, вариантов может быть несколько, от наиболее простых – имитация естественных родников или ручейков, до сложных архитектурных форм – колокол или каскад. В данном случае всё определяется типом выбранной фонтанной насадки, которая и формирует общий водный поток. Однако не стоит забывать о таком немаловажном моменте, как «привод» — насосная станция, которая обеспечивает достаточное давление в системе при использовании тех или иных типов распылителей.

Наиболее простой, но менее эффективный вариант – погружной насос, оборудованный непосредственно в самом фонтане. Преимущества – простота монтажа, недостаток – низкая производительность. Более сложный, но и более производительный тип установок – центробежная насосная станция. Устанавливается в специально отведённых местах, обычно – вблизи кессона. Несмотря на то, что данный проект будет значительно дороже его эффективность в разы выше, что позволяет реализовывать достаточно сложные проекты.

Итак, подведём итог. Фонтан – водный резервуар, насосы для фонтана и насадки для фонтана. Всё остальное, не что иное, как оболочка и полезные дополнения, позволяющие реализовать эстетическую и технологическую стороны проекта.

Деталировка (подробное описание) фонтана

Бассейн

Небольшие чаши изготавливаются из самых разнообразных материалов и по различным технологиям – композитные, пластиковые, металлические и даже деревянные. Что до больших сооружений, для них существует единая технология – ЖБИ конструкции. К слову, проектируя большие архитектурные формы, Вам не обойтись без помощи профессионалов. Только опытные проектировщики смогут обеспечить корректное положение всех составляющих, скрывая технические моменты архитектурными дополнениями.

Насосная станция

В данном случае, речь идёт о помещении для насоса, установленного вне пределов водного бассейна. По технологии, это должно быть подземное помещение, расположенное ниже уровня воды в фонтане. Желательно, оборудование собственной системы канализации и отвода воды, в случае возникновения аварийной ситуации.

Насадки и дополнения

Поскольку фонтанная насадка не всегда есть произведение искусства, но является неизменной частью в создании единой композиции, некоторые типы распылителей могут инсталлироваться в другие архитектурные и ландшафтные формы. Данный элемент тесно связан со всей структурой (мощность насосной станции, диаметры труб, общая архитектурная структура).

Насос

Насос для фонтана — это «сердце». Именно он определяет функциональность всей формы и обеспечивает корректное исполнение заданных параметров. В частности, обеспечивает стабильное давление в системе, позволяющее гарантировать целостность водной композиции.

Фильтрующий элемент

Фильтр – важнейшая составляющая, позволяющая продлить срок эксплуатации насосной станции и фонтанных насадок.

Дабы продлить срок службы самого фильтра, а также увеличить интервалы между плановыми очистками, рекомендуется увеличить общую площадь водозабора.

Фитинги

В миру – «гильзы». Специальные втулки, позволяющие завести трубопровод через дно или боковые стенки бассейна. Выполняются из материалов, устойчивых к коррозии (нержавейка, томбак и т.д.), что позволяет вмуровывать их непосредственно в бетон. Для бассейнов из пластика, применяются специальные зажимные фланцы.

Всасывающий трубопровод

Часть трубопровода, обеспечивающая подачу воды из кессона к насосной установке. Выбор диаметра трубы, осуществляется путём расчётов и подбирается в соответствии с производительностью насоса, при этом скорость проходящего потока не должна превышать 2м/с.

Задвижка

Запорная арматура, предназначенная для отсечки воды на всасывающий или питающий трубопровод в период проведения ремонтных работ.

Питающий трубопровод

Обеспечивает подачу воды от насоса к фонтанным насадкам. Диаметр трубопровода рассчитывается для насосной установки и должен обеспечивать стабильный проток воды, со скоростью движения до 2м/с.

Распределитель

Узел распределения. Обеспечивает перенаправление водного потока к отдельным фонтанным насадкам.

Дренажная арматура

Система водоотвода, позволяющая контролировать уровень воды в фонтане, обеспечивая отток дождевых вод, а также обеспечивает полное опорожнение бассейна на период зимних заморозков.

Донный слив, оборудованный системой грязеочистки

Сливная канализация, работающая в паре с дренажом. Предназначена для аварийного или сезонного спуска воды. Оборудована фильтром, который предотвращает засорение системы канализации.

Арматура для автоматического контроля уровня воды

Встраивается в боковую стенку бассейна и позволяет, как добавлять, так и отводить воду.

Арматура для закачивания воды

Монтируется в нижней точке бассейна. Предназначена для закачивания воды. Отличается высокой надёжностью, что подтверждено сертификатом европейского стандарта DIN 1988.

Переливной трубопровод

Переливная станция, позволяющая организовать эффективное водоотведение в случае атмосферных осадков. Может использоваться, как для бассейнов, так и для фонтанов. В случае применения в общих бассейнах, диаметр трубы должен быть не менее 100 мм.

Переливной трубопровод с арматурой

Переливная конструкция, оборудованная системой обратной подачи воды, что позволяет использовать её для контроля уровня, как в случае его повышения, так и в случае понижения.

Сливной трубопровод

Система слива, оснащённая грязевым фильтром. Может использоваться, как в фонтанах, так и в общих бассейнах, при условии, что диаметр трубы будет не менее 100 мм. Предназначается для планового или аварийного спуска воды.

Трубопровод подачи

Система для пополнения воды в фонтанах. Используется в паре с автоматической системой контроля уровня воды. Встроенный фильтр, позволяет очищать закачиваемую воду от механических и органических включений.

Электромагнитный клапан

Запорная арматура, совмещённая с системой автоматического контроля уровня воды. Предназначена для закачивания чистой воды.

Фитинг для кабельного ввода

Герметичная вставка, предназначенная для прокладки кабельно-проводниковой продукции сквозь стенки или дно чаши фонтана.

Защитная труба для кабеля

Защитный элемент, позволяющий предотвратить механические повреждения силового кабеля. Облегчает монтаж, демонтаж и обслуживание кабельно-проводниковой продукции.

Клеммная коробка

Пост разводки и подключения кабельно-проводниковой продукции. Предназначен для обслуживания силовых и оперативных сетей.

Шина защиты кабеля

Дополнительный защитный элемент, предупреждающий повреждение кабельно-проводниковой продукции.

Подводная подсветка

Набор для оборудования освещения водной толщи в ночное время суток. В паре со светофильтрами, позволяет создавать поистине феерические композиции, способные поражать воображение.

Система электронного управления

Система автоматического контроля, оборудованная на базе единого управляющего блока. В её состав включены все необходимые устройства, обеспечивающие корректную эксплуатацию фонтана при отсутствии вмешательства со стороны человека. В частности, установлена система защиты электрооборудования, оборудована автоматическая система управления основными процессами (слив, долив, аварийное откачивание воды), а также системы освещения и распределения водных потоков.

Крышка-решетка

Защитная конструкция, обеспечивающая защиту основных узлов и элементов автоматического управления фонтаном. В частности, используется для предотвращения несанкционированного вмешательства в электрооборудование, защищая его от механических повреждений.

На этом всё. Обладая необходимыми знаниями, Вы сможете спроектировать фонтан, ещё до начала его обустройства. Тем не менее, хотим ещё раз напомнить народную мудрость – «Дело мастера боится», т.е. поручая эту работу мастерам, Вы гарантированно обречены на успех.

Более того, только профессионал поможет сэкономить Ваше время и деньги, подобрав наиболее оптимальный и доступный по средствам вариант проекта.

Цены на фонтаны

Различная подстветка для фонтанов

Фильтры для бассенов





Фонтан на участке своими руками: схема водоснабжения, гидравлический расчет, поэтапное строительство,типы насадок для фонтана.. Строим фонтан своими руками. как построить фонтан на участке своими руками, в нашей статье

Благодаря стараниям Петра Великого, были получены великолепные гидротехнические сооружения с мировым именем. Сегодня фонтан, построенный по всем правилам на приусадебном участке это центральное место. Создать гламурный и шикарный уголок Водолея можно и нужно своими руками. По каким правилам, и с применением каких средств можно достичь этого?

У фонтана

Появлению фонтана на просторах страны, их широких площадях и уютных скверах, мы обязаны его создателям. Тугие и жизнеутверждающие струи воды фонтана дарят радость бытия. Именно поэтому, у фонтана, назначают желанные свидания, деловые встречи, прогуливаются с детьми и отдыхают старички.

Своеобразная «диалектика природы» заключена в течении воды, бьющей ключом из недр сооружения. Любой фонтан, начиная с помпезных и величественных фонтанов Петродворца, и заканчивая скромной фигуркой «Писающий мальчик», установленной на приусадебном участке, представляет собой гидротехническое сооружение.


Сложная система трубопроводов, специальных насадок, формирующих оригинальную форму излива, для строительства фонтана на приусадебном участке практически не нужна.  Благодаря возможностям насосов и доступности сборки построить фонтан можно своими руками, а купить насосное оборудование в настоящее время не проблема.

Полезные советы

Производительный насос является сердцем фонтана. От корректной работоспособности насоса и его мощности будет зависеть: упругость струи, разбрыгиваемость и форма купола водяных струй. Поэтому не экономьте на насосе, а постарайтесь выбрать агрегат с разумной мощностью за приемлемую цену.



Что необходимо для строительства фонтана

Строительство фонтана своими руками необходимо начинать с выбора месторасположения и проектирования конструкции. Процесс устройства и строительства фонтана будет состоять из следующих этапов:

  • выбор схемы водоснабжения
  • несложный гидравлический расчет
  • подготовка ям и резервуаров для монтажа
  • подготовка основания
  • сборка и подгонка составных частей конструкции фонтана
  • декорирование внешней конструкции и прилегающей территории.

схема водоснабжения фонтана на участке

Для устройства фонтанов следует различать схемы прямоточного и оборотного водоснабжения.

Прямоточное водоснабжение фонтана своими руками на участке целесообразно осуществлять при наличии двух или нескольких водотоков, которые имеют существенную разность высот или образуют водотоком общую экосистему.

При таком раскладе водных ресурсов вода из верхнего водотока будет осуществлять питание фонтана, а затем будет перемещаться в нижний водоток. Кроме того, прямоточное водоснабжение фонтана позволяет использовать городскую водопроводную сеть. Однако, такой вариант возможен при незначительной стоимости воды. Поэтому, с целью экономии водных ресурсов и электроэнергии наиболее практичным является вариант оборотного водоснабжения.


Вопрос: «Как сделать фонтан» при схеме оборотного водоснабжения будет заключаться в рециркуляции и повторном использовании воды с использованием специального насосного оборудования. Кстати, имеется тенденция строительства и реконструкции фонтанов по принципам оборотного водоснабжения.

гидравлический расчет

Результатом гидравлического расчета является показатель потерь воды. При гидравлическом расчете необходимо учитывать следующие параметры:

  • потребляемую мощность насоса
  • стоимость одного куба воды
  • стоимость одного киловатт-часа электроэнергии
  • первоначальную стоимость и амортизацию насоса
  • потери воды на брызгоунос и испарение
  • время функционирования фонтана за сутки.

Кроме того, для фонтана, имеющего оборотное водоснабжение, рекомендуется предусмотреть пополнение и поддержание уровня воды. Обмануть оборотное водоснабжение можно, установив в скульптурную композицию нишу  с сенсором контроля уровня воды и трубочку долива. Если внушительные цифры реализации схемы водоснабжения и расчета вас не смущают, можно приступать к подготовительным работам и поэтапному строительству красивого фонтана.

Полезные советы

О значимости гидравлического расчета знали еще древние римляне, сооружая первый водопровод. Поэтому не следует умалять значение расчета. Вы потом даже спасибо скажите, уловив экономию воды и электроэнергии после экономически обоснованного расчета. Для справки: при средней стоимости насоса амортизация в год составляет 12.5 %.

Поэтапное строительство фонтана

Поэтапным строительством фонтана с чашей, облицованного плиткой из гранита или гранитной крошкой будут следующие мероприятия:

  • подготовка и расчистка рабочей площадки
  • земляные работы, направленные на рытье котлована и траншей под трубопроводы и электрический кабель, включая подготовку основания с засыпкой
  • прокладка инженерных сетей для водоснабжения, водоотведения и кабель канала
  • установка опалубки, армирование и бетонирование чаши для фонтана
  • гидроизоляция всех бетонных конструкций
  • сборка и монтаж конструкции фонтана
  • монтаж оборудования для фонтана
  • проверка работоспособности с необходимой корректировкой конструкции.

Солидность и монументальность такого фонтана, а также предстоящие материальные расходы многих спугнут. Поэтому, можно остановиться на несложной конструкции фонтана из готовых приобретенных специальных насосов и насадок.

Так, например, можно соорудить фонтан с использованием автомобильной покрышки.

Кстати, создавая конструкцию и дизайн фонтана можно использовать фонтанные насадки.

Типы и принцип действия фонтанных насадок

Существуют следующие типы насадок для фонтана:

  • колокол
  • тюльпан (не путать с умывальником)
  • гейзер
  • полушарие
  • рыбий хвост
  • кольцо.

«Колокол» это наиболее востребованный тип насадки, который представляет собой трубу, оборудованную двумя дисками  с зазором на окончании выходного отверстия. Регулируя ширину зазора можно изменять толщину слоя стекающей воды. Точная регулировка позволяет достичь сплошной пленки воды в виде купола или полусферы.

Для «тюльпана» характерно формирование пленки воды аналогично насадке колокол, но только вверх под углом до 40 градусов.

Насадка «гейзер» или «вулкан» применима для мощных насосов, который образует подающую струю по бокам фонтана, которая бьёт широкой струей.

Для «полушария» используют несколько насадок типа колокол. Насадки расположены строго симметрично и пропорционально, поэтому формируемый каскад воды представляет полушарие.

Насадка «рыбий хвост» формирует отдельные струи, аналогичные насадке тюльпан под углом.

Насадка из трубы, сформированная  в виде традиционного «кольца», замкнута на подводящий элемент. Формирование кольца осуществляется за счет насадок с направляющим соплом, вставленных в отверстия трубы.

Как соорудить фонтан, показано в данном видео.

Декоративный фонтан своими руками: инструкция с фото, схема

Для того, чтобы украсить свою дачу, такой пристенный фонтан подойдет как нельзя лучше.  Закрепляется он на стене и поэтому много полезного места он не займет. Его устройство и конструкция просты до безобразия: происходит циркуляция воды по закрытому циклу, движение вверх ей задает обычный насос.

Схема фонтана

Выбирая водный насос для этого дачного фонтана, обязательно обратите свое внимание на такую его характеристику как высоту подъема жидкости. Лучше будет купить такой насос, который обеспечивает высоту нагнетания воды в 2 раза больше чем необходимо для устройства такого пристенного фонтана.

Вода при помощи насоса по пластиковым трубкам (подойдут и обычные не гибкие трубки для монтажа водопровода, правда, их труднее будет маскировать в стене) будет подаваться к декоративному истоку фонтан, а затем, переливаясь через край чаши (Рис.2 – 2) возвращаться в расположенную внизу емкость-резервуар. Всю систему труб для фонтана можно скрыть в стене, например горизонтальные трубки между швами кирпича. Вертикальные трубки можно скрыть под шпалерой с зелеными вьющимися растениями. На решетке можно установить подвесные цветочные горшки, что еще лучше замаскирует конструкцию подачи воды, и электричества к насосу.

То же самое необходимо проделать и с хорошо заизолированной (рядом вода!) электрической проводкой. Дизайн фонтана можно сделать какой захотите. Чашу можно обрамить растениями и цветами в горшках или контейнерах, если Вы выносите их на лето на улицу. Каменную чашу фонтана можно отделать диким камнем или керамической плиткой ,а в самой чаше посадить водные растения. Такой конструкция фонтана дешева по цене, но вносит неповторимое очарование в дизайн участка, двора.

К тому же вода создает дополнительно хороший микроклимат и даже в самую жаркую летнюю погоду там можно будет насладиться отдыхом если рядом поставить садовый столик со стульями или даже попросту повесить гамак.

Рисунок 1 (В разрезе):

  1. бетонная чаша, облицованная клинкерным кирпичом или керамической плиткой
  2. мощение
  3. система подачи воды
  4. электрическая проводка

Рисунок 2 (Фонтан спереди):

  1. водопроводная труба скрыта в шве между кирпичами
  2. водопроводная труба закреплена на стене и прикрыта решеткой с растениями
  3. электропроводка (в защитной гофре) и водопроводная труба размещены в шве
  4. стена
  5. гидроизоляционная пленка
  6. бетон
  7. фундаментная плита
  8. щебень
  9. насос, установленный на подставке



Оцените статью: Поделитесь с друзьями!

Как сделать фонтан на даче своими руками +видео

Сооружение фонтана на дачном или приусадебном участке (или же просто в родном дворике) не является такой уж сложной задачей, как это иногда может показаться.

Подобная конструкция представляет собой систему циркуляции воды замкнутого типа, часть которой монтируется в открытом виде, в то время как другая её часть (большая) обычно скрыта от нашего взора. Упрощенное устройство фонтана и принцип его работы выглядят примерно следующим образом:

Та часть конструкции, которую мы называем обычно фонтаном, представляет собой не что иное, как простую декоративную чашу с размещённой внутри форсункой, посредством которой вода выбрасывается наружу. Причём форма этой чаши и форсунки могут принимать самые причудливые очертания (вспомните знаменитые фонтаны Петродворца и Бахчисарая).

После выброса из форсунки вода снова набирается в чашу, откуда через специальное сливное отверстие попадает в фильтры грубой и тонкой очистки и при помощи насоса снова направляется к форсунке. Для регулирования уровня наполняющей чашу воды в ней предусмотрено аварийное переливное устройство.

Декоративная часть

Из камня

Рассмотрим более детально декоративную (открытую) часть фонтанной конструкции.

За основу возьмём декоративный фонтан небольшого размера, сложенный из дикого камня. Для такой конструкции вполне сгодится любой «бросовый» камень, в качестве которого можно использовать следующие материалы:

  • лом отделочного камня;
  • речную гальку;
  • бут и т.п.

Схема

Всё, что потребуется от вас для приготовления прочной строительной основы для фонтана – это замешать выбранный каменный лом на прочном цементном растворе и добавить в получившуюся смесь немного жидкого стекла.

Интересен для рассмотрения и вариант, предполагающий дизайнерское решение конструкции, оформленной в виде двух чаш, расположенных в два этажа. При таком дизайне фонтана верхняя его чаша может использоваться в качестве накопителя (ресивера). Концептуальной основой разработки такой конструкции может считаться импровизированный водопад, состоящий из ряда каскадов.

Хорошо известно, что фонтаны Петергофа обеспечиваются водой из естественных ёмкостей (прудов) уровень которых значительно выше плоскости расположения системы связанных между собой фонтанных комплексов. Такая разница уровней и соответствующая калибровка отверстий в проточных трубах создают необходимую разницу давлений, обеспечивающих получение напора, под действием которого струя выбрасывается на высоту до 5-10 метров (без использования каких-либо дополнительных насосных систем).

Техническая часть

Техническое оснащение При проектировании скрытой (чисто рабочей) части конструкции особого внимания заслуживают вопросы гидроизоляции тех составляющих фонтана, которые играют роль проточных каналов или сборников воды. Обычно на практике за основу системы берутся стандартные пластиковые профили, из которых собирается основная часть конструкции. Для герметизации швов в стыках используется, как правило, силикон в морозостойком исполнении; при этом профили могут быть оформлены под следующие виды декоративных материалов:

  • декоративную керамику;
  • обычное стекло;
  • камень.

Кроме того, в качестве основания можно использовать имеющиеся в свободной продаже пластиковые баки или лотки всевозможных конфигураций. Если вы чётко определитесь с тем, что хотите получить в итоге, то при имеющемся в продаже изобилии материалов вам это удастся без особого труда.

Тот же трубопровод, например, можно будет выполнить из пластиковых труб с рабочим диаметром 16 мм, которые обычно соединяются посредством простой пайки.

Пластиковые трубы очень устойчивы к коррозии – вот почему их легко можно вмуровать в скрытые коммуникации фонтана, совсем не беспокоясь о возможности доступа к ним.

Этот вариант удобен ещё и тем, что для укладки труб вам совсем не понадобится какое-либо специальное оборудование (сварочный аппарат, например). Вы вполне сможете обойтись при этом взятым на прокат паяльником.

В качестве насосного агрегата для вашего фонтанного комплекса вы можете использовать типовой водяной насос, применяемый в системах индивидуального отопления жилых домов.

Советы специалистов

Советы по строительству

  1. При составлении проекта, особое внимание следует уделить обустройству его фундамента. Несмотря на небольшую нагрузку, оказываемую этим сооружением на почвенный слой, желательно основательно углубиться под фундаментное основание, так, чтобы оно было ниже уровня растительной прослойки и исключало вероятность подмыва почвы.
  2. В случае необходимости вы можете оборудовать систему водоснабжения фонтана дополнительной напорной ёмкостью (так называемым ресивером). В роли ресивера может выступить стандартный бачок из пластика ёмкостью от 50 до 100 литров, который помещается обычно несколько выше уровня форсунки. В этом случае при помощи насоса можно будет накачивать воду в бачок, а уже затем направлять её самотёком к форсунке. Такое усложнение конструкции вполне оправдано, поскольку обеспечивает постоянство давления струи к форсунке и повышает стабильность работы системы в целом.

Необходимо обязательно сливать воду из фонтана с приближением даже небольших заморозков, а также стараться укрывать его на зиму от грязи и снега.

Видео

Фонтан Герона: принцип работы и изготовления

Май 15/16

Вещей, которые способны работать самостоятельно, без внешнего источника энергии, не так уж и много, и особое место среди них занимает фонтан Герона. Его основным достоинством является то, что он работает благодаря естественным законам природы, не затрачивая при этом сторонней энергии.
На самом деле все не совсем так – это не вечный двигатель и уж тем более не источник дармовой энергии. Такому фонтану нужна регулярная «перезарядка» – в зависимости от конструкции, она может потребоваться через каждые 15-50 минут. В принципе, это несложная процедура, которая потребует от человека поменять местами пару емкостей. Именно независимой работой интересен фонтан Герона, о самостоятельном изготовлении которого мы и поговорим в этой статье. Вместе с сайтом Дом Мечты мы разберемся с его конструкцией, изучим принцип работы и ответим на вопрос, как сделать это чудо своими руками?

Как сделать фонтан Герона фото

Фонтан Герона: как он работает

Если бросаться умными терминами, то в основу работы фонтана Герона положен принцип гидропневматики – работу по выталкиванию воды вверх струей производит воздух и сама жидкость. Естественно, дело здесь не обходится без гравитации, благодаря которой в системе фонтана создается необходимое давление. Такой фонтан состоит минимум из трех емкостей.

  1. Чаша. Назовем ее точкой отсчета – стартом, с которого жидкость начинает свое движение в системе фонтана Герона. Это обычная открытая емкость, изготовленная по типу миски или тарелки. Из нее по тонкой трубке вода поступает в пустую емкость, расположенную в самом низу фонтана.
  2. Нижняя пустая емкость. Она служит для достижения двух целей. Во-первых, стекающая с чаши вода сжимает содержащийся в ней воздух и тем самым создает давление, необходимое для выталкивания воды струей вверх. И, во-вторых, в ней собирается вода, которая создает это давление (то есть та, которая стекает вниз). Здесь она и остается до следующей перезарядки фонтана.
  3. Верхняя емкость – в заряженном состоянии она с водой. Именно эта жидкость и выталкивается наружу в виде тонкой струи воды. Выталкивается она благодаря сжатому воздуху – давлению, образовавшемуся в нижней колбе. Этот воздух по тонкой трубке поступает в верхнюю колбу, вытесняя оттуда жидкость, которая изливаясь фонтанчиком, снова попадает в чашу, откуда, опять-таки, стекает в нижнюю колбу.

    Фонтан Герона: принцип действия фото

Как вы понимаете, такой фонтан будет работать до тех пор, пока не израсходуется жидкость в верхней емкости – после этого требуется перезарядка, благодаря которой эта система не имеет ничего схожего с вечным двигателем или бесконечным источником энергии. Перезарядка фонтана Герона производится элементарно просто – полная колба (та, которая была нижней) устанавливается вместо пустой тары, установленной сверху, которая, в свою очередь, ставится вместо полной емкости. После перезарядки фонтан необходимо будет запустить – в верхнюю чашу понадобится добавить немного воды.

Как видите, все достаточно просто, и не исключением является даже принцип изготовления фонтана Герона своими руками. В элементарном варианте он собирается из пластиковых бутылок и прозрачных трубочек – естественно, нужна будет чаша, установочная конструкция и различные мелочи, с которыми мы разберемся по ходу изучения вопроса, как сделать фонтан Герона своими руками?

Как сделать фонтан Герона: особенности сборки

Итак, принцип действия фонтана Герона понятен, теперь остается разобраться с тонкостями и вариантами его сборки. Различных конструкций существует несколько.

  1. Закрытый фонтан Герона для помещений. Преимущество такого фонтана заключается в двух вещах: во-первых, он весьма компактный и, во-вторых, он собирается так, что вода не контачит с окружающим воздухом. Она не разбрызгивается, и все действие происходит в одном прозрачном корпусе, разделенном на секции, которые соединены друг с другом трубками. Мало того, еще одним из немаловажных преимуществ такой системы фонтана является элементарная перезарядка – все, что для этого необходимо сделать, это перевернуть установку как песочные часы, дождаться пока вода перельется в нужную емкость и перевернуть его назад. Как только вы это сделаете, фонтан заработает снова. В изготовлении в технологическом плане это весьма сложная конструкция – собрать можно, но перед этим желательно потренироваться на упрощенном варианте. Заодно и поймете принцип работы – это даст возможность вносить в конструкции свои дополнения.

    Фонтан Герона фото

  2. Классический открытый фонтан Герона. Самая простая система, на которой и нужно тренироваться – как и говорилось выше, она легко собирается из пластиковых бутылок. Единственное, что здесь сложно, это сделать основание – саму стойку фонтана. В принципе, этот момент можно решить посредством пары обычных недорогих пластиковых тазиков и резьбовой шпильки – один тазик будет выступать в качестве опоры, а второй в роли чаши фонтана. В последней необходимо сделать пару отверстий – одно для установки форсунки (через нее будет изливаться струйка), а второе для слива воды. После этого на стойке подвешиваются две пластиковые бутылки, в крышках которых также просверливается по паре отверстий. Дальше все нужно соединить трубками по схеме, приведенной ниже. То есть от сливного отверстия трубка опускается в нижнюю бутылку (на самое ее дно), из нее вторая трубка прокладывается в верхнюю бутылку (оба ее конца должны расположиться под верхом бутылок). И последняя трубка, опущенная в самый низ верхней бутылки, подсоединяется к соплу фонтана.

В принципе, это и вся система фонтана Герона. Единственное, что здесь необходимо добавить, так это уточнить несколько деталей. Во-первых, вся система должна иметь исключительную герметичность – должно присутствовать всего несколько открытых мест (слив из чаши и сопло фонтана). Ну и, во-вторых, высота струи этого фонтана напрямую зависит от расстояния между верхней и нижней емкостями – все это дело придется самостоятельно настроить по своему усмотрению.

Как сделать фонтан Герона: что можно усовершенствовать

Говорят, что совершенству нет предела, и практически любую вещь можно модернизировать до бесконечности – это не совсем так, но тем не менее возможность усовершенствования любого изделия практически всегда имеется. Фонтан Герона в этом отношении не является исключением – модернизировать в нем можно много чего.

  1. Самое первое – это увеличение струи воды. Выше мы уже говорили, что она зависит от расстояния между верхней и нижней емкостью – сами понимаете, что до бесконечности (или, по крайней мере, до необходимого момента) увеличивать это расстояние может не получиться. Здесь есть одна хитрость – если правильно спарить две такие системы емкостей и трубочек, то как минимум высота струи увеличится вдвое. В общем, понадобится не одна, а две полные с водой бутылки и две такие же пустые, соединенные между собой трубками последовательно – полная, пустая, потом снова полная и опять пустая банка. Полные банки сверху, пустые снизу – по-другому работать не будет.

    Принцип работы фонтана Герона фото

  2. Усовершенствование системы перезарядки. В принципе, поменять местами емкости с водой не сложно, но намного привлекательнее этот фонтан выглядит в том случае, если его перезарядка будет осуществляться с наименьшими затратами. Способов может быть много, но наиболее интересным будет тот из них, который вы придумаете самостоятельно – без ручного вмешательства здесь не обойтись в любом случае, поэтому оптимальным вариантом является не продумывание способов перезарядки, а увеличение объема емкостей до максимально возможных и сокращение темпов расхода воды до таких же пределов.
  3. Декорирование. В силу того, что самым популярным декором на сегодняшний день является подсветка, сразу же возникает вопрос с ее обеспечением электрической энергией. Естественно, проще всего подключить такой фонтан к розетке, но намного интереснее сохранить энергетическую независимость фонтана – поверьте, на сегодняшний день это не так уж и сложно. Использовать можно как солнечные батареи, так и движение воды. К примеру, под нисходящую струю воды можно установить водяное колесо, которое соединить с небольшим генератором электрического тока – его вполне будет хватать для того, чтобы зажечь парочку светодиодов.

В общем, несмотря на то, что в целом фонтан Герона является весьма продуманным изделием, место для его усовершенствования все же имеется и предела этому месту, судя по всему, нет. В заключение темы остается добавить, что по описанному выше принципу можно изготовить достаточно много разнообразных систем, начиная от небольших опытных моделей фонтанов, до огромных рабочих моделей. С последними, правда, возникает проблема перезарядки, решить которую без насоса или других хитроумных приспособлений современности весьма и весьма сложно.

Автор статьи Владимир Белов


комнатный настольный декоративный элемент своими руками

Фонтаны, водопады и другие природные источники воды привлекают внимание и создают положительные эмоции. Подобную конструкцию можно приобрести в специализированных магазинах или сделать самостоятельно.

Кто сказал, что фонтан – это исключительно уличное приспособление?

Устройство фонтана

В зависимости от условий или от личных предпочтений фонтан может быть с насосом или без него.

Современные декорации этого типа с одинаковым успехом используются и за пределами дома, и внутри помещений.

Насосы для фонтанов

Для декоративного источника воды нужен специальный насос. Это оборудование очень простое в эксплуатации и надежное. Его нужно установить и сделать пробный запуск. Эти шаги подробно описаны в инструкции. Затем можно подключать окончательно и запускать фонтан.

Для квартир и домов, как правило, применяются небольшого размера фонтанчики.

Насосы продаются разной мощности и позволяют делать разный напор воды. Кроме этого, благодаря им есть возможность создавать интересные водные формы.

Все решает размер и устройство.

Чаще используют насосы, работающие от сети. Они доступны по цене и долговечны. Вообще подойдет любая марка насоса погружного типа. Только нужно продумать установку фильтра и трансформатора.

Без насоса

При желании фонтан конструируют и без насоса. Только в этом случае конструкция будет открытой. Для ее создания к месту расположения фонтана выводят трубу и устанавливают на нее наконечник, чтобы регулировать направление и мощность струи.

При таком подходе продумывают, куда будет отводиться вода, например, в речку, на садовый участок, как полив или в колодец.

Комнатный фонтан для квартиры

Фонтаны подразделяются следующим образом:

  1. Водопады. Самый востребованный вариант. Вода красиво стекает сверху вниз.
  2. Каскад. Вода также идет по нисходящей, только проходит через несколько «порогов».
  3. Классический вариант. Струя воды, бьющая вверх. Не самая подходящая конструкция для размещения внутри дома.
  4. Конструкции в виде ручья или небольшого озерца. Эта модель идеальна для загородного дома.

Самыми распространенными декорациями в домах и квартирах являются всевозможные камины и фонтаны.

В магазинах предлагается достаточный ассортимент комнатных и уличных декоративных композиций разной конструкции и формы. При желании фонтан можно создать своими руками. В этом случае вы точно угадаете со стилистикой конструкции и размерами.

По меркам современных технологий это элементарная вещь, которая в изготовлении вообще не вызывает трудностей.

Выбор расположения комнатного фонтана

Определяемся с местом установки будущего декоративного элемента интерьера. Размер фонтана должен быть пропорциональным размерам помещения. Большая конструкция будет смотреться, как минимум, неуместно в комнате небольшой площади, а крохотный фонтанчик потеряется в просторном зале.

Изготовление комнатного фонтана не займет много времени.

Если в доме есть домашние питомцы или маленькие дети, то фонтан должен устанавливаться в недосягаемом для них месте. А так как конструкция повышает влажность, ее нельзя помещать близко к мебели из натурального дерева.

Фонтаны по месту установки подразделяются на напольные, настенные или настольные.

Домашний фонтан – красивое интерьерное украшение.

Необходимые материалы

  • Емкость для воды, как основа будущего фонтана;
  • Шланг длиной 10 – 15 см;
  • Большой плотный полиэтиленовый пакет;
  • Водостойкое клеящее средство;
  • Насос для аквариума.

Расположение водопада на северо-западной стороне дома позволит семье жить в достатке многие годы.

Подсветка фонтана

Благодаря светодиодам, сделать подсветку для фонтана несложно. Для этого нужны водонепроницаемые лампы или специальные светодиодные ленты. Обязательно устанавливают преобразователь, чтобы лампы «питались» от напряжения 12В или 24В. В некоторых случаях устанавливают подсветку, которая работает от солнечных батарей.

Композиция с подсветкой в домашних условиях играет роль ночника.

Также в него встраивают часы и барометр, тогда вещь получается не только креативная, но и функциональная.

Варианты декора

В этой сфере правила устанавливает ваша фантазия. Кто-то предпочитает декоративный элемент без лишних украшений. Кто-то, наоборот, стремится сделать из фонтана произведение искусства. А кто-то просто использует предметы, которые нашлись под рукой.

Чтобы струйки получились красивыми, на пути стекания следует установить несколько декоративных препятствий.

Фонтан для дома декорируют керамическими кувшинами, статуэтками, ракушками, и даже полудрагоценными камнями. Очень красиво смотрятся морские камешки и имитация жемчуга. Конструкцию дополняют веточками искусственных растений и цветов. Иногда в композицию добавляют свечи: вода и огонь – очень эффектное сочетание.

Чтобы домашний фонтан был красивым, стоит сделать несколько порогов с углублениями.

Как сделать фонтан: схемы фонтанов разной конфигурации

Небольшой фонтанчик

Для начала выбираем контейнер, в котором будет находиться композиция, проверяем его целостность. Затем берем насос, присоединяем к нему обычный шланг. Конструкцию крепим на дно контейнера и фиксируем. После этого поверхность засыпаем камнями, корягами или другим декоративным составом. Сделать это нужно так, чтобы насос и трубка не были заметны.

Домашний водопад станет радовать глаз, а журчание успокаивать и расслаблять.

Часто непосредственно на трубку, из которой течет вода, устанавливают какую-нибудь статуэтку, например, лягушку. Конструкцию можно совместить таким образом, чтобы вода лилась изо рта лягушки. Для этого нужно выбрать декоративный элемент правильной формы и в нужной позе, а затем просверлить в нем отверстие и поместить внутрь шлаг.

Чтобы конструкция была максимально герметичной, используют специальные водостойкие вещества для приклеивания деталей. А мощность потока воды регулируют с помощью насоса.

Стоит рассмотреть и привлекательные дополнения, которыми можно украсить любое сооружение.

Настольный

Такой мини фонтан может украсить стол, тумбочку и даже подоконник. Места для него требуется совсем немного.

Эта модель по схеме очень похожа на предыдущий, только для него используется насос (помпа) маленькой мощности. В качестве основы берется большая чаша, в нее помещаются насос, шланг, а потом декоративные элементы.

Такие композиции практически бесшумны.

В чашу устанавливают насос со шлангом, шланг пропускают через бамбуковую трубку. На противоположной стороне ставят «живой» бамбук. Конструкцию фиксируют в чаше при помощи гальки. Заливают водой.

Декоративный домашний фонтан изготовлен с использованием природный камней и натурального бамбука.

В результате получается вот такая домашняя композиция с фонтаном. Бамбуковые трубочки, из которых вытекает вода, соседствуют с живыми ветками бамбука. Очень эффектный вариант.

Бамбуковый фонтан — настоящее украшение для интерьера.

Конструкция проста в эксплуатации и не требует серьезных усилий. Нужно только проверять уровень воды. Поскольку вода испаряется, примерно раз в неделю ее нужно доливать до определенного уровня.

Галечный фонтан

Такие композиции называют также сухими. Все дело в том, что основная чаша этих конструкций замурована в земле. А заметным глазу остается только источник воды и сухая поверхность, которую обычно декорируют галькой, располагая ее на специальной сетке, накрывающей резервуар с водой.

Фонтаны из натурального камня лучше всего вписываются в интерьер.

Схема галечного фонтана выглядит таким образом.

Для создания фонтана в котлован помещают емкость с водой. Объем ее должен быть достаточным, чтобы вода попадала обратно. В емкости устанавливается насос, прикрытый мелкой сеткой (металлической или пластиковой). Это защитит от попадания мусора в резервуар с водой. Поверх мелкой сетки укладывается конструкция из толстой проволоки, на которую помещают гальку. Если фонтан будет декорироваться плитами, а не галькой, то вместо второго слоя сетки нужно уложить брус.

При желании любой может позволить себе соорудить подобный фонтанчик.

Данная схема позволяет воплощать интересные и неординарные идеи. Даже старый садовый инвентарь будет смотреться стильно, если им правильно воспользоваться.

А этот галечный вариант по-настоящему универсален.

Он украсит участок любой площади и стиля.

У стены

Композиция у стены – классика жанра. Вода бежит из стены, стекая в большую чашу. А в чаше устанавливается насос и дальше все идет по накатанной схеме.

Такой фонтан требует большей затраты времени и усилий.

Важно! Создавая конструкцию у стены, нужно обязательно продумать установку гидроизоляции. Даже если вода не стекает непосредственно по стене, от брызг защитить поверхность не удастся. Влажность всегда будет повышенной.

Фонтан каскад

Эта модель фонтана активно используется и в домашних условиях и на открытом воздухе. Смотрится очень эффектно. Вода перетекает из одной емкости в другую, а количество используемых емкостей не ограничено.

Большой классический напольный фонтан с каскадом.

Принцип работы конструкции прост. В самом низу помещается большой контейнер (чаша или резервуар) с водой. Там же устанавливают насос. Вода по шлангу поступает в верхнюю чашу, а затем стекает нижестоящие емкости.

При такой организации вода переливается из одной чаши в другую.

В качестве емкостей на загородном участке вполне подойдут старые лейки, ведра или даже садовые тележки – смотрится очень креативно.

Если же данная модель фонтана создается своими руками для комнаты, в качестве резервуаров можно использовать керамические чаши, или большие морские раковины.

Журчание воды в декоративном домашнем фонтане создаст особую атмосферу в квартире или доме.

Фонтан, бесспорно, станет жемчужной вашего интерьера. Независимо от размера и сложности конструкции, этот декоративный элемент сделает ваш дом более уютным и комфортным.

ВИДЕО: Настольный фонтанчик своими руками.

50 необычных домашних фонтанов в интерьере:

Схема

Fountain Скачать бесплатно для Windows

Принципиальная схема фонтана

в Software Informer

Создает виртуальный фонтан с помощью 3D-движка, тестируя эффекты потока воды.

Virtual Fountain работает с … из Virtual Fountain может быть

Экран 7 Развлечения 8 Демо

Fountain of Youth — амбициозная приключенческая игра в жанре point n ‘click.

Фантом EFX 119 Коммерческий

Это игровая платформа, позволяющая играть в 15 увлекательных игровых автоматов.

7 Hutson Systems 303 Условно-бесплатное ПО

Rimu Schematic — это программа для захвата электрических и электронных схем.

Схема фонтана

Принципиальная схема фонтана

во введении

5 ПК | SCHEMATIC A / S 1 914 Условно-бесплатное ПО

Проектирование электрических схем для сложных установок.

2 EDrawSoft 180 Условно-бесплатное ПО

Создавайте принципиальные схемы, электрические схемы и схемы соединений.

47 Dot Software Ltd. 5

Инструмент построения векторных диаграмм для создания насыщенных, информативных диаграмм.

1 Инструменты и сервис Wade 172 Условно-бесплатное ПО

Это программа в формате 2D CAD для разработки гидравлических схем и диаграмм.

24 Команда разработчиков KiCad 7 704 Открытый источник

Вы можете создавать принципиальные схемы или печатные платы, содержащие до 16 слоев.

96 Инструменты и сервис Wade 331 Условно-бесплатное ПО

Он может преобразовывать логические концепции в отображаемую электрическую схему.

3 Программное обеспечение Hands Down 955 Условно-бесплатное ПО

Получите полную блок-схему со всеми теплофизическими свойствами.

Дополнительные заголовки, содержащие схему фонтана

3 Тим Эдвардс 87 Бесплатное ПО

Инструмент для рисования схем, предназначенный для создания удобных для публикации схематических изображений.

93 ООО «Неврон Софтвер» 2 Условно-бесплатное ПО

Nevron Diagram Designer — это бесплатный редактор диаграмм.

tmssoftware 19 Условно-бесплатное ПО

TMS Diagram Studio может добавить в приложение возможности диаграмм и блок-схем.

4 Фаршад Барахими 191 Открытый источник

Diagram Ring — это расширенный редактор диаграмм с открытым исходным кодом.

GameFools 203 Условно-бесплатное ПО

Помогите Кэти в этом задании найти источник здоровья.

МумбоДжамбо, ООО. 22 Демо

Присоединяйтесь к Саманте в поисках Фонтана Молодости!

134 CadSoft Computer GmbH 42 248 Условно-бесплатное ПО

Программа для проектирования печатных плат

с редактором схем и функцией автоматической трассировки.

18 ABACOM 3,123 Условно-бесплатное ПО

sPlan — это программа для простого и быстрого создания принципиальных схем.

12 Labcenter Electronics 80 678 Условно-бесплатное ПО

Конструкция печатной платы

Proteus сочетает в себе схему ISIS и компоновку печатной платы ARES.

BibleSupport.com

Los Juegos del Mago Nico 1

AaronSoft 178

Фонтан | ландшафтный дизайн | Британника

Фонтан , в ландшафтной архитектуре, проблема воды, контролируемая или содержащаяся в основном в целях украшения, особенно искусственно созданная струя воды или сооружение, из которого она поднимается.

Вилла д’Эсте: 100 фонтанов

Сотня фонтанов, Вилла д’Эсте, Тиволи, Италия.

Адриан Пингстон

Подробнее по этой теме

Рим: Фонтаны

Рим — это город фонтанов, а также церквей или дворцов, древностей или городских проблем. Более 300 монументальных фонтанов …

Фонтаны издревле были важным элементом дизайна садов и общественных мест.Ранний образец сохранился в резной вавилонской котловине (. 3000 до н.э.), найденной в Телло, древнем Лагаше в Месопотамии. Ассирийский фонтан, обнаруженный в ущелье реки Комель, состоит из бассейнов, вырезанных в твердой скале и ступенчато спускающихся к ручью. Небольшие водоводы вели воду из одного бассейна в другой, нижний из которых был украшен рельефными изображениями двух безудержных львов.

Во времена Эгейской цивилизации, как и в более поздней Греции, источники часто считались священными, и вокруг них строились святыни, а вода часто стекала в искусственные бассейны.В исторической Греции существовали более высокоразвитые фонтаны; Имеются многочисленные как литературные ссылки, так и раскопанные останки. Некоторые были окружены колоннами, как в Лерне. Город Коринф был известен своими фонтанами, особенно источником, посвященным нимфе Пирене. Греческие фонтаны также были утилитарными, они были снабжены достаточными водосборными бассейнами и водохранилищами и часто были затенены портиком.

Роман

В римской цивилизации вода распределялась из каждого конечного резервуара, или castellum, , в бани и большие дома, а также во многие общественные фонтаны, которые снабжали основную часть населения.Примеры, обнаруженные в Помпеях, иллюстрируют оба типа: более декоративный фонтан во внутреннем дворе аристократического дома и утилитарный фонтан на общественной улице. Последний представлял собой простой прямоугольный каменный бассейн с небольшим пьедесталом над ним, на котором была вырезана голова человека или животного, изо рта которой текла вода. Кромка таза была вырезана для перелива.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 с вашей подпиской. Подпишитесь сегодня

В дополнение к вышеперечисленным типам римляне разработали нимфей, чисто декоративный тип фонтана, возникший во времена эллинизма.Римские нимфеи стали монументальными домами для удовольствий, часто в форме экседры, покрытой полукуполом. Детали самого фонтана варьировались от многоосновных до струй воды, исходящей из скульптурной фигуры.

В раннехристианские времена фонтаны были помещены во дворе атриума христианской базилики как символы очищения — например, Старый собор Святого Петра, Рим. Подобные фонтаны внутреннего двора продолжали использоваться в монастырях Западной Европы и Византийской империи ( г.г., Cluny; Ватопеди на горе Альтос).

Средневековый европейский

В период раннего средневековья в Европе орнаментальная и архитектурная обработка фонтанов вышла из употребления; колодцы поставляли большую часть необходимой воды. Однако с XII века публичные фонтаны стали появляться снова, а фонтаны-источники получили архитектурную обработку. Обычная форма последнего представляла собой большой бассейн, к которому ведет спускающаяся лестница и перекрытый сводом, иногда закрытым, а иногда поддерживаемым только на опорах.Общественные фонтаны средневековых городов обычно имели многоугольную или круглую чашу, иногда лопастную, в центре которой возвышалась колонна или пирс, несущий серию изливов. Архитектурные детали бесконечны. Фонтаны были характерной чертой коммунального строительства в позднем средневековье, часто по заказу гильдий. Немногие из них выживают. Примечательным примером является Schöne Brunnen в Нюрнберге (1398 г.), отличающийся высоким богатым готическим шпилем с множеством статуй и металлическими перилами.

В эпоху позднего средневековья декоративные настольные фонтаны создавались как экстравагантные игрушки. Также записаны современные византийские придворные версии настольных фонтанов с пряными винами. К сожалению, подобных примеров не сохранилось.

Исламский

Фонтаны мусульманских стран имеют большое значение, особенно общественные питьевые фонтаны, называемые себеелс. Это учреждение на Востоке. Распространенный тип — простой излив и раковина, заключенная в изящную нишу.Более амбициозные проекты представляют собой богато украшенный павильон.

Ренессанс и барокко

Эпоха Возрождения в Италии положила начало новому этапу в дизайне фонтанов, в котором скульптура стала заметной. Распространенным типом была последовательность круглых или многоугольных бассейнов на вертикальной опоре, увенчанная фигурой фонтана, из которой била вода. Леонардо да Винчи проектировал фонтаны. В последующий период итальянского барокко фонтаны превратились в сложные композиции бассейнов, скульптур и водных представлений.Рим известен своими многочисленными фонтанами в стиле барокко, особенно фонтаном рек (1648–1651 гг.) На площади Пьяцца Навона Джованни Бернини и фонтаном Треви (завершен в 1762 г.) Никколо Сальви. Такие фонтаны инсценировали восстановление города, его площадей и церквей, осуществленное под папским руководством.

Помимо этих общественных фонтанов, итальянская застройка включала огромное количество оригинальных фонтанов в саду вилл с эффектными, а иногда и забавными дизайнами. Эффекты трюков стали возможны благодаря сложным механическим устройствам.Например, водный орган на вилле д’Эсте в Тиволи (1549 г.) играл только тогда, когда наступали на определенные камни мостовой. Было использовано расположение большинства вилл на склоне холма: верхние фонтаны питали по очереди нижние, как на вилле д’Эсте и каскад на вилле Альдобрандини, Фраскати.

Итальянский прецедент положил начало дизайну монументальных городских фонтанов и декоративных садовых фонтанов в Северной и Западной Европе.

Ранним образцом декоративного фонтана во Франции является «Фонтан младенцев» (1550 г.) в Париже работы Джеа Гужона, оригинальная работа, не созданная по итальянским образцам.Фонтан Медичи в Люксембургском саду в Париже работы Саломона де Бросса является прекрасным примером нишевого типа. Самые впечатляющие и амбициозные фонтаны во Франции — фонтаны Версаля, часть огромного садового комплекса, спроектированного Андре Ленотром (1661 г.). Большие отражающие бассейны были частью осевой схемы, а фейерверки часто сопровождали показ фонтана. Вряд ли второстепенным по отношению к художественным достижениям был инженерный подвиг — подавать воду в объеме и под давлением для работы многочисленных фонтанов в Версале.Чисто декоративные фонтаны продолжали оставаться популярными в 18 веке как центральные элементы гражданского дизайна в больших городах и как украшение королевских дворцов и загородных резиденций.

Модерн.

Чатсуорт в Англии был известен своими фонтанами, спроектированными сэром Джозефом Пакстоном в 19 веке, особенно одной струей воды высотой 260 футов (80 м), исходящей из формального отражающего бассейна. В другом месте в Чатсуорте медная ложная ива проливала дождем на ничего не подозревающих под своими ветвями.

В XIX и XX веках фонтаны не утратили своей популярности, хотя качество и фантазия менее заметны. Экспозиции послужили поводом для масштабных показов фонтанов. Среди множества примеров — Хрустальный дворец в Сиденхэме, Лондон; Всемирная колумбийская выставка в Чикаго, штат Иллинойс (1893 г.), и Всемирная выставка в Нью-Йорке в 1939 г. На Британском фестивале в Лондоне (1951 г.) мобильная водная скульптура, состоящая из вращающихся сосудов, приводилась в движение изменением точек тяжести .Когда каждый сосуд наполнялся, он переворачивался только для того, чтобы повернуться вправо и снова наполняться водой сверху. Из постоянных фонтанов прекрасным современным примером, хотя и производным по дизайну, является Букингемский мемориальный фонтан в Чикаго (1927 г.) Жака Ламбера.

Эта статья была недавно отредактирована и обновлена ​​Эми Тикканен, менеджером по исправительным учреждениям.

Узнайте больше в этих связанных статьях Britannica:

  • Рим: Фонтаны

    Рим — это город фонтанов, а также церквей или дворцов, древностей или городских проблем.Более 300 монументальных фонтанов являются неотъемлемой частью соблазнительной силы Рима. Часть повседневной, но часть ежедневного сюрприза, они…

  • Искусство Центральной Азии: скульптура и живопись

    … форма множества фонтанов, украшающих водопои (пранали) Непала.Из морды макары (индуистского водного чудовища с телом крокодила и головой слона), обшитых позолоченной медью, бьют струи воды в резервуары, расположенные с архитектурным достоинством. Насколько известно…

  • скульптура: Использование скульптуры

    Fountain s тоже в первую очередь предназначены для того, чтобы доставлять удовольствие чувствам.Ничто не может сравниться с игрой света, движения, звука и скульптурных образов в огромных фонтанах, в которых движение и звук струй, струй и водопадов сочетается с богатым воображением…

Учебное пособие по диаграммам компонентов | Полное руководство с примерами

В то время как другие диаграммы UML описывают функциональные возможности системы, диаграммы компонентов используются для моделирования компонентов, которые помогают реализовать эти функциональные возможности.

В этом руководстве по диаграммам компонентов мы рассмотрим, что такое диаграмма компонентов, символы диаграммы компонентов и как их нарисовать. Вы можете использовать приведенный ниже пример схемы компонентов, чтобы быстро начать работу.

Что такое схема компонентов

Диаграммы компонентов используются для визуализации организации компонентов системы и отношений зависимости между ними. Они обеспечивают общее представление о компонентах системы.

Компоненты могут быть программным компонентом, таким как база данных или пользовательский интерфейс; или аппаратный компонент, такой как схема, микрочип или устройство; или бизнес-подразделение, такое как поставщик, платежная ведомость или доставка.

Схемы компонентов

  • Используются в компонентно-ориентированной разработке для описания систем с сервис-ориентированной архитектурой
  • Показать структуру самого кода
  • Может использоваться, чтобы сосредоточить внимание на взаимосвязи между компонентами, скрывая при этом детали спецификации
  • Помогите сообщить заинтересованным сторонам и объяснить функции создаваемой системы

Обозначения на схемах компонентов

Ниже мы объяснили общие обозначения схем компонентов, которые используются для построения схемы компонентов.

Компонент

Существует три способа использования символа компонента.

1) Прямоугольник со стереотипом компонента (текст <>). Стереотип компонента обычно используется над именем компонента, чтобы не путать форму со значком класса.

2) Прямоугольник со значком компонента в правом верхнем углу и названием компонента.

3) Прямоугольник со значком компонента и стереотипом компонента.

Предоставляемый интерфейс и требуемый интерфейс

Интерфейсы на диаграммах компонентов показывают, как компоненты соединяются вместе и взаимодействуют друг с другом. Коннектор сборки позволяет связать требуемый интерфейс компонента (представленный полукругом и сплошной линией) с предоставленным интерфейсом (представленный кругом и сплошной линией) другого компонента. Это показывает, что один компонент предоставляет услугу, которая требуется другому.

Порт

Порт (представленный маленьким квадратом в конце требуемого интерфейса или предоставленного интерфейса) используется, когда компонент делегирует интерфейсы внутреннему классу.

Зависимости

Хотя вы можете показать более подробную информацию о взаимосвязи между двумя компонентами, используя нотацию «шарик-и-сокет» (предоставленный интерфейс и требуемый интерфейс), вы также можете использовать стрелку зависимости, чтобы показать взаимосвязь между двумя компонентами.

Как нарисовать схему компонентов

Вы можете использовать диаграмму компонентов, когда хотите представить свою систему в виде компонентов и хотите показать их взаимосвязь через интерфейсы. Это поможет вам получить представление о реализации системы. Ниже приведены шаги, которые вы можете выполнить при рисовании схемы компонентов.

Шаг 1: определите назначение диаграммы и определите артефакты, такие как файлы, документы и т. Д. В вашей системе или приложении, которые вам необходимо представить на диаграмме.

Шаг 2: По мере того, как вы выясняете отношения между элементами, которые вы определили ранее, создайте мысленный макет вашей диаграммы компонентов

Шаг 3: Когда вы рисуете схему, сначала добавляйте компоненты, группируя их внутри других компонентов по своему усмотрению

Шаг 4: Следующим шагом является добавление других элементов, таких как интерфейсы, классы, объекты, зависимости и т. Д., В диаграмму компонентов и завершение ее.

Шаг 5: Вы можете прикрепить примечания к разным частям диаграммы компонентов, чтобы прояснить некоторые детали для других.

Примеры схем компонентов

Ниже приведены шаблоны схем компонентов для типичных сценариев, которые можно мгновенно редактировать в Интернете. Просто щелкните шаблон, чтобы открыть его в редакторе Creately, чтобы применить изменения.

Схема компонентов системы управления библиотекой
Схема компонентов

для системы управления библиотекой (щелкните шаблон, чтобы отредактировать онлайн)

Схема компонентов
для системы онлайн-покупок
Схема компонентов

для системы покупок в Интернете (щелкните шаблон для редактирования в Интернете)

Схема компонентов
для банкомата
Схема компонентов

для банкомата (щелкните шаблон, чтобы отредактировать онлайн)

Схема компонентов системы управления больницей
Схема компонентов

для системы управления больницей (щелкните схему, чтобы редактировать онлайн)

Схема компонентов системы управления запасами

Схема компонентов для системы управления запасами (щелкните шаблон для редактирования в Интернете)

Что вы думаете об Учебном пособии по диаграммам компонентов

В этом руководстве по диаграммам компонентов мы рассмотрели все, что вам нужно знать о диаграммах компонентов, чтобы их было легко нарисовать.Вы можете использовать наш создатель диаграмм UML, чтобы нарисовать диаграмму компонентов в Интернете.

Недавно мы опубликовали руководства по диаграммам активности UML и диаграммам классов, и, если вы пропустили, вот ссылки;

Простое руководство по диаграммам классов

Простое руководство по диаграммам деятельности

Не забудьте сообщить нам свои мысли в разделе комментариев ниже.

Временные диаграммы

UML — Обзор графической нотации

Временные диаграммы UML диаграммы взаимодействия используется для демонстрации взаимодействий, когда основная цель диаграммы — рассуждать о разе .Временные диаграммы фокусируются на изменении условий внутри и между линиями жизни вдоль линейной оси времени. Временные диаграммы описывают поведение обоих индивидуальные классификаторы и взаимодействия классификаторов, акцентируя внимание на времени событий, вызывающих изменения в моделируемых условия жизненного пути.

Вы можете найти Примеры временной диаграммы здесь:

Линия жизни

Lifeline — это именованный элемент который представляет индивидуального участника взаимодействия.Хотя части а структурные элементы могут иметь кратность больше 1, линии жизни представляют только один взаимодействующий объект. Увидеть спасательный круг из диаграмм последовательности для деталей.

Линия жизни на временных диаграммах представлена ​​ именем классификатора или экземпляра это представляет. Его можно разместить внутри рамки диаграммы или «дорожки».

Lifelines , представляющие экземпляры System и Virus

Временная шкала состояния или состояния

Временная диаграмма может отображать состояние участвующий классификатор или атрибут, или некоторые проверяемые условия , такие как дискретное или перечислимое значение атрибута.

Временная шкала показывает, что вирус меняет свое состояние между состояниями «Спящий», «Распространение», «Запуск» и «Выполнение».

UML также позволяет измерению состояния / условия быть непрерывным . Его можно использовать в сценариях, в которых объекты постоянно меняют состояние, например температуру или плотность.

Ограничение продолжительности

Ограничение продолжительности — это ограничение интервала это относится к интервалу продолжительности .Интервал продолжительности — это продолжительность, используемая для определения того, удовлетворяется ли ограничение.

Семантика ограничения продолжительности наследуется от ограничений. Если ограничения нарушаются, трассировка становится отрицательной, что означает, что система считается неисправной.

Ограничение продолжительности показано как некоторая графическая связь между интервалом продолжительности и конструкции, которые он ограничивает.

Лед должен раствориться в воде через 1-6 минут.

Ограничение по времени

Ограничение по времени — это ограничение интервала который относится к временному интервалу .Временной интервал — это временное выражение, используемое для определения того, удовлетворяется ли ограничение.

Семантика ограничения по времени наследуется от ограничений. Все трассы, на которых нарушены ограничения, являются отрицательными трассами, т.е. если они встречаются, система считается как не удалось.

Ограничение по времени отображается как графическая связь между интервалом времени и конструкцией, которую он ограничивает. Обычно эта графическая ассоциация представляет собой небольшую линию, е.g., между спецификацией возникновения и временным интервалом.

Человек должен просыпаться между 5:40 и 6 часами утра.

Происшествие разрушения

Событие разрушения появление сообщения который представляет собой уничтожение экземпляра, описанного спасательный круг. Это может привести к последующему уничтожению других объектов, принадлежащих этому объекту, посредством сочинение.Никакое другое происшествие не может появиться после события разрушения на данной линии жизни.

Обозначение

Событие разрушения обозначено крестом в виде X в конце временной шкалы.

Линия жизни вируса прекращена

История

Полное UML-имя происшествия — , спецификация разрушения . До UML 2.4 называлось событие разрушения , а ранее — остановка .

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
