Сэндвич дымоходы монтаж: Как собрать сэндвич дымоход своими руками

кликните картинку для увеличения

ВЫБОР ВЫСОТЫ И РАСПОЛОЖЕНИЕ ДЫМОВОГО КАНАЛА

Дымоотводящие каналы необходимо выполнять вертикально, без уступов и горизонтальных участков. При необходимости, допускается выполнять не более двух отклонений от вертикали на угол не более 30° с относом по горизонтали не более 1000 мм, чтобы обеспечить удобство и эффективность чистки канала через оголовок.

При наличии прочистных люков в непосредственной близости от изгиба канала допускается отклонение от вертикали на 45°, а относ — до 1700 мм.

В зданиях без чердака, при условии обеспечения устойчивой тяги, высота дымового канала может быть принята менее 5000 мм.

ВОЗВЫШЕНИЕ ДЫМОВЫХ ТРУБ НАД КРОВЛЕЙ

кликните картинку для увеличения

СБОРКА ДЫМОХОДА

! С целью неукоснительного соблюдения правил пожарной безопасности монтаж печи и дымоотводящего канала  должен производиться квалифицированными специалистами, имеющими право на производство указанных работ. Приемка печи и дымоотводящего канала в эксплуатацию должна производиться с оформлением соответствующего акта.

! Все работы по сборке, стыковке, подгонке элементов дымохода выполняйте в защитных рукавицах.

! Категорически запрещается использовать «сэндвичи» в качестве первого элемента дымохода, установленного непосредственно на выходной патрубок отопительного аппарата.

1. Подготовить к сборке все элементы дымохода, очистить их от защитной пленки, подготовить требуемый инструмент.
2. При установке печи необходимо учитывать расположение балок потолочного перекрытия и стропил крыши.
3. Установить в разрезе потолка потолочную разделку.
4. Установить на выходной патрубок печи: одноконтурную трубу, затем стартовый сэндвич или бак на трубе. При насадке герметизировать зазор между патрубком и этим элементом, применив жаростойкий герметик или глину.
5. Все последующие элементы дымохода устанавливаются на предыдущие до полной насадки.
6. При сборке дымохода зазоры в месте соединения элементов заполнить жаропрочным герметиком и скрепить соединения стяжными хомутами.
7. На первый элемент дымохода установить дроссельную заслонку, направив ручку управления в удобную сторону. Длину элемента дымохода, одеваемого на дроссельную заслонку, определить заранее, с учетом того, чтобы не допускать стыковку стартового сэндвича, как с нижним, так и с верхним элементом в разрезе потолочной разделки. Пропустить через отверстие в металлическом листе потолочной разделки стартовый сэндвич и надеть его на собранный участок дымохода.
8. С целью снижения вертикальных нагрузок, как на дымоход, так и на отопительный аппарат, установить в разделке потолка на стартовый сэндвич стяжной опорный хомут.
9. Заполнить свободное пространство в разделке потолка керамзитом.
10. Вся дальнейшая сборка до пересечения с кровлей осуществляется однотипными элементами – сэндвичами.
11. Прохождение дымохода сквозь кровлю осуществляется с помощью разделки кровли, гарантирующей как пожарную безопасность кровли, так и ее гидроизоляцию в месте прохождения дымохода. Предварительно в кровле, в соответствии с осью дымохода, необходимо сделать отверстие, гарантирующее отступление всех возгораемых элементов кровли от наружной поверхности сэндвича не менее 130 мм. Угол наклона устанавливаемой разделки должен соответствовать углу наклона крыши. В зависимости от типа примененного кровельного материала выполнить работы по его сопряжению с установленной разделкой кровли.
12. Надеть на дымоход хомут, плотно прижать его к разделке и затянуть. В соответствии с вышеперечисленными требованиями к дымоотводящим каналам, определить высоту дымовой трубы, гарантирующую стабильность тяги. Закончить сборку, установив последний сэндвич, а на него – зонт – оголовок (зонт на сэндвич, зонт-дефлектор).
13. Проверить внешним осмотром качество работы, обратив особое внимание на плотность стыковки элементов дымохода. Удалить остатки защитной пленки. Протереть чистой сухой ветошью загрязненные участки дымохода. Убрать посторонние предметы и инструменты.
14. Не реже 1 раза в год необходимо осматривать дымоход, очищать его от сажи, в необходимых случаях заменять неисправные элементы, удалять посторонние предметы: паутину, птичьи гнезда и т.п.

Скачать руководство по эксплуатации и сборке дымохода
ПЕРЕЙТИ В РАЗДЕЛ «ДЫМОХОДЫ»

рассмотрим варианты установки через стену и через потолок

На чтение 12 мин. Просмотров 2.6k. Обновлено 25 ноября, 2020

Монтаж дымохода в бане из сэндвич труб – это самый оптимальный вариант металлического дымоотвода. Это небольшое по весу и компактное сооружение почти незаменимо в условиях, где в первоначальном плане дымовыводное устройство в жилище отсутствует.

Воплотить эту затею по монтажу не сложно. Все, что нужно – это скрепить основные детали и вспомогательные элементы в нужной последовательности.

При этом также нужно принять во внимание некоторые нюансы данного устройства. Без них правильно выполнить цельную и герметичную конструкцию не получиться. А выгляди такое сооружение вот так:

Сэндвич – конструкции, образованные из трех слоев получили свое название с легкой подачи известного жителя Англии. Дымоходы в бане с данным названием не являются исключением.

Отличительная особенность данных труб заключается в том, что между контуром из металла снаружи и таким же контуром в середине располагают изоляционный слой. Обычно его выполняют из базальтовых материалов.

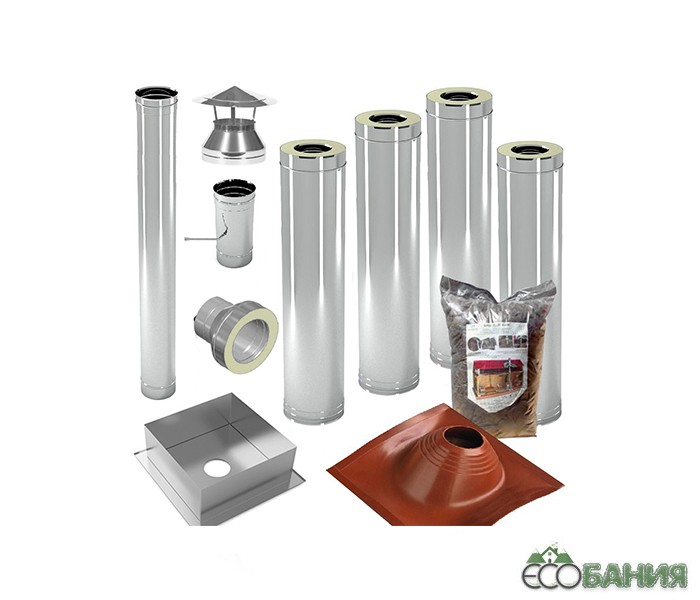

Дополнительные элементы для монтажа:

Данный комплект помогает обеспечить нужное функционирование дымоотводной системы.

Сэндвич дымоход в бане отличается рядом преимуществ.

Контур внутри этих материалов чаще всего выполняется из нержавейки, а этот вариант, как известно, отличается высокими антикоррозийными свойствами. Ставя за цель экономию, контур снаружи часто выполняют из не такого стойкого оцинкованного материала.

Таким образом, перед потребителем становится проблема выбора материала: предпочесть долго служащую нержавейку или вариант, позволяющий в некоторой степени сэкономить.

ВАЖНО! Материал для сэндвич трубы внутри подбирают с учетом его возможностей переносить высокую температуру. А изделие для наружного контура должна выполняться из жесткого материала, иначе его конфигурация не сможет оставаться без изменений.

Так же при монтаже используются:

1. Кронштейны на стенку для удержания постройки.
2. Ревизия, состоящая из окошка для очистки, сюда же входит и подставка.
3. Комплект переходников.
4. Тройники.
5. Колени, которые дают возможность поменять направление сооружения на 45градусов или под прямым углом.
6. Хомуты для скрепления раздельных деталей.
7. Платформа разгрузки. Она позволяет безошибочно рассчитать массу сооружения и убрать нагрузку с ее основания.
8. Для проведения дымохода через кровлю понадобятся крыза, розетта и окапник.

Установка и монтаж

Монтаж сэндвич дымохода в бане является самым простым видом прокладки сети для отвода продуктов горения. Небольшие с маленьким весом элементы постройки можно легко собрать посредством вспомогательных элементов.

Пред тем, как возводить такую конструкцию следует учесть следующие требования:

Видео

Трубу ставят вертикально, не делая уступов. Величину отклонения от вертикали допускают на тридцать градусов, и максимальный показатель отклонения в сторону – это один метр.

При условии, что дистанция от кровли до оголовка сооружения превышает полтора метра, необходимо ставить растяжку для того, чтобы зафиксировать его.

Если на крыше уложены горючие материалы, то на конце дымовыводящей конструкции нужно установить сетку – искроуловитель, ячейки у такого устройства должны быть 0,5х0,5 см. На кровле плоского типа дымоотвод над ее уровнем поднимают выше одного метра.

Расположенная горизонтально часть дымохода не должна превышать дистанцию больше одного метра.

Места, где стыкуются элементы, нужно оставлять на виду. Их нельзя оставлять внутри перекрытия крыши.

Прочистки и горизонтальные отводы не рекомендуют размещать на чердаке, в этом помещении такая конструкция должна проходить по направлению вверх.

Такой дымоход в бане собирается очень легко, это делается по принципу конструктора. Один конец одной детали «садят» в следующую деталь:

Для этого объем каждого элемента с одного края немного больше, чем ответный объем на другой его стороне. Надежность таких соединений повышают хомуты.

Видео

Монтаж дымохода сэндвича из нержавеющей стали для печи камина

Такая работа предполагает использование стартового конуса. Один его конец «садят» на патрубок печи, а второй соединяют с прямым участком сооружения.

Зачастую дымоход в банном помещении – это простая конструкция, состоящая из выходящей от печки на улицу трубы. Через крышу и потолок они проходят с небольшим числом поворотов и вспомогательных приспособлений.

Вывод через потолок

Монтаж дымохода в бане через потолок выполняют следующим образом. Для выхода в потолочном покрытии устраивают специальный узел, который создает надежный крепеж и высокую пожарную безопасность:

Не смотря на то, что такая труба является конструкцией из двух слоев с не воспламеняющейся теплоизоляцией в середине, для повышения уровня безопасности в потолочном проеме для дымохода делают отверстие для монтажа небольшого патрубка, который по диаметру на 15-20 см больше диаметра дымохода.

С нижней части такое отверстие заделывают стальным листом. Ту часть, которая оказывается на чердаке, заполняют негорючим материалом. Для этого можно брать:

• базальтовую вату;
• песок;
• керамзит.

Трубопрокатный сортамент большого объема для изоляции  сэндвич  дымовывода позволяют заменить коробом из негорючих материалов:

В короб пропускают сэндвич  – дымоотвод, а пустое место тоже заполняют негорючим материалом:

Детально, о том, как проводят такие работы, рассказывает предоставленное видео.

Как произвести монтаж через стену

Монтаж дымохода в бане через стену используют в тех ситуациях, когда выпуск этого устройства  от печи проще сделать через рядом расположенную стенку.

Данное решение позволяет снизить количество необходимых узлов, которые придется выполнить при прохождении конструкции сквозь потолок. Важное достоинство такого способа заключается в том, что очищать такую постройку намного проще.

Максимальное расстояние горизонтального участка такого дымохода должно равняться одному метру. Увеличение этой дистанции приведет к снижению тяги. Если все-таки используют более протяженный горизонтальный участок, то при этом устанавливают принудительную вентиляцию.

Видео

Дымоход в Бане, Как сделать противопожарную распушку #Часть5

Проводя дымоотводное устройство сквозь стенку брусовой бани, его нужно не только установить в соответствии с противопожарными нормами, но и правильно закрепить. Для этих целей с двух сторон стены монтируют два стальных листа.

Установка дымоотвода

Монтаж сэндвич дымохода в бане своими руками можно сделать, как говорят мастера «проще простого». Все дело в простоте сборки данной конструкции. Эту сборку очень наглядно демонстрирует предоставленное видео.

От печи до котла располагаю небольшой кусок сэндвич  трубы без изоляции. Это следует принять, как должное. Насколько бы не стояла прочная труба, непосредственно возле печки она быстро прогорает.

Видео

Особенностью сэндвич – видов в данной ситуации является то, что их монтаж производится раструбом внутренних труб вверх. Так конденсат не сможет не выйдет за пределы дымоотвода. А верхняя оболочка состыкуется в другом порядке. Это также предотвращает попадание продуктов горения в жилье.

Большинство специалистов советуют сопровождать такую работу герметизацией стыков, потому, что подсос воздуха в значительных объемах снизит тягу, а иногда может ее остановить совсем.

 Подготовка ППУ (потолочно – проходного узла)

Название ППУ получила потолочная разделка, по-другому ее именуют – потолочно – проходной узел:

Монтаж ППУ дымохода в бане выполняется с учетом того, что на пути сэндвич   – конструкции не пройдет стропила или балка. Самый подходящий вариант, когда перекрытие делают уже при смонтированном дымоотводе.

Часто дымоотвод приходится проводить уже в построенном помещении брусовой бани. В таком случае определяют точное место проведения канала, и далее его распиливают в размер разделки.

Можно приобрести и поставить уже готовый короб. Покупать его лучше одновременно с остальными деталями общей конструкции.

Монтаж проходного узла системы в бане выполняют в следующем порядке.

• Посредством отвеса находят точку центра на потолке. Нитку прижимают к потолочной доске, а груз должен остановиться на середине сэндвич трубы выхода из печки.
• Затем переворачивают короб и прикладывают его. Совмещают центр на коробе и такое же место на отмеченной точке, делают метки для распила.
• После этого собирается первая часть отвода и деталь с шибером. Она одевается на разделку. На деталь перехода крепят трубу, выходящую с потолка на чердачное помещение.
• Краевые места короба саморезами крепят к потолку.
• Затем действия производятся на чердачном помещении. Пустое место короба заполняют материалом с низким показателем проводимости тепла и горючести.

Выполняя правильный монтаж проходного узла, необходимо запомнить несколько простых правил:

1. Не смотря на толщину перекрытия, разделка обязана быть выше на 10 и более сантиметров.
2. В ситуациях, когда ППУ заполняют изоляцией, то крепить два элемента конструкции в таком месте не разрешают.
3. Состыковку над потолком двух частей дымоотвода можно выполнить на высоте не меньше 0,3 м.

Проход дымоотвода сквозь крышу

Монтаж дымохода бани в крышу нужно проводить при помощи разделки и с учетом наклона кровли. Она бывает уклонена на 15-35 градусов или 35-55 градусов.

После этого точно находят место, где пройдет дымоотвод. Определяются габариты, и вырезается отверстие с внутренней части. Затем проем производят в кровле, и выводится дымоотвод.

Подготовленный проем вначале зачищают, используя подкрышный листок, а на внешней части конструкции выполняется монтаж  крышной разделки. Величину угла наклона при этом определяют в соответствии к конусной части разделки, и загоняют краевые стороны под конек кровли. По стенкам трубы ставиться изоляция. Ее ставят только на полость внутри.

Видео

Нужно ли утепление и как это сделать своими руками

Видео

Утеплитель предотвращает образования большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как это можно сделать своими руками, описано ниже.

1. Для утепления потребуется два прямоугольных куска оцинковки, которые сворачиваются в цилиндрическую форму.
2. Нижнюю трубу надо обернуть утеплительным материалом. Сверху одевается труба большего размера и соединяется вальцовкой.
3. Хомут, вырезанный из листа железа, должен иметь ширину 20 см; по длине он должен быть равен длине покрываемой части трубы. Им дымоход скрепляется снизу и сверху.
4. Изготовленные трубы соединяются по схеме.

Эту несложную схему монтажа сэндвич конструкций можно использовать как при первом сооружении конструктора провода дыма, так и при замене его частей при перегорании со временем.

Технология сэндвич достаточно проста в основе своей конструкции и практически не требует особых умений.

Как сделать колпак на своими руками

Чтобы защитить сэндвич дымоход, необходимо обустроить выход путей специальным колпаком. Это поможет избежать перекладывание печной системы в ближайшие годы.

Видео: делаем флюгарка + колпак + дымник своими руками

Флюгарка + колпак + дымник на дымоход на крыше своими руками от Кровмонтаж.

Последовательность при работе

Колпак может иметь разные формы, среди которых распространены более всего гнутые, конусообразные и плоские круглой, квадратной или прямоугольной поверхности.

Чтобы установить колпак прямоугольной формы  нужно ознакомиться с схемой расположенной ниже.

Металлический лист из нержавеющей стали (можно использовать оцинковку, медь и сплавы цинка с металлом).

1. Инструменты для работы.
2. Перчатки.
3. Флюгарка.

Для того, чтобы изготовить колпак самостоятельно впервые, лучше предварительно потренироваться на картонной бумаге. Соорудив одну-две таких заготовки, вы наглядно поймёте процесс изготовления.

Видео: Колпак своими руками

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Лишнее обрезается ножницами по металлу.

С помощью листогиба необходимо поэтапно прогнуть все части таким образом, чтобы получилась нужная форма.

Если нет данного устройства, можно сделать это с помощью подручных инструментов. При этом старайтесь, чтобы на колпаке не оставалось вмятин.

Кромка шириной в 1 см подгибается внутрь под углом в 45 градусов. Чтобы не получить расхождения по углам, начинать нужно именно с них, постепенно двигаясь к середине.

Далее нужно уже в обратную сторону загнуть по 2 см уже в верхней части конструкции под углом в 90 градусов. Далее сгибается центральная линия.

Теперь стоит проверить на ровность. Для этого надо установить под центр получившейся фигуры ровную тонкую палку и воткнуть в плошку с землёй. При правильно выполненной сборке не будет перевеса в какую-либо сторону.

После того, как все основные углы зачищены, обработаны, сведены и выровнены, нужно закрепить колпак на основание. Для этого изделия соединяются с помощью специального строительного клея.

Видео

Как прывильно выбрать и расчитать дымоход для твердотопливного котла

Финальные действия

На этом этапе дымоотвод крепится регулируемый фартук и дымовыводящая конструкция наращивается до необходимых размеров.

Монтаж дымохода в бане из сэндвич труб будет выполнен правильно, если верно рассчитать соотношение его диаметра, высоты и объема. В данном случае также важен вид печки и ее мощность. От этих факторов напрямую зависит возможность тяги и то, насколько исправно он будет функционировать.

Дымоотводы в русской бане классического типа, должны строиться пожаробезопасными, не содержать много поворотов и загибов. Все свои действия нужно подчинять рекомендациям профессионалов, и горячее сердце банного помещения проработает бесперебойно очень длительное время.

Если в расчетах остаются «неясности», то стоит обратиться за советом к профессионалам. Потраченные деньги на это полностью компенсируются отлично действующим дымовыводящим сэндвич   – устройством, а значит и Вашим хорошим здоровьем.

Установка сэндвич дымохода | Монтаж дымохода из сэндвич труб

Сэндвич дымоходы (утепленные) названы так потому, что составлены из нескольких слоёв. Две трубы разного диаметра вставлены одна в другую, между ними проложен утеплитель. Один из концов более узкий, при монтаже он вставляется в другой.

Чаще всего внешний слой делают из нержавеющей стали, а внутренний — из меди или латуни. В качестве теплоизоляции используется минеральная вата. Толщина слоя — 3-6 см.

Конструкция сэндвич дымохода обеспечивает ряд преимуществ:

• пожаробезопасность;
• возможность сделать дымоходную систему сложной формы;
• антикоррозийная устойчивость;
• сочетаемость с отопительными приборами разных типов;
• небольшой вес;
• возможность установить дымоход и внутри здания, и снаружи;
• установка без предварительного монтажа основания;
• эстетическая привлекательность.

К недостаткам относят:

• потерю герметичности со временем;
• высокую стоимость по сравнению с другими типами дымоходов.

В дымоотводах с утеплителем скапливается меньше сажи, чем без него. Но чистку всё-таки необходимо проводить (дважды за отопительный сезон). Перед началом процедуры снимают нижнюю часть конструкции. Чтобы не делать этого, монтируют специальный элемент — ревизию, в ней есть дверца, через которую удаляется сажа.

Герметичность теряется из-за расширения и сужения под влиянием температуры.

В зависимости от условий эксплуатации подбираются необходимые параметры:

• общий диаметр конструкции;
• толщина утепляющего слоя.

В процессе монтажа существуют некоторые тонкости и нюансы:

1. Большую часть дымоотводной системы размещают в помещении — это снижает потери тепла.
2. Для безопасности дымоход располагают на расстоянии от других коммуникаций (особенно газовых).
3. Трубу фиксируют кронштейнами не реже, чем через 2,2 метра.
4. Горизонтальные участки делают не больше метра в длину.
5. Используют специальные хомуты.
6. Чтобы чистить дымоход от сажи, устанавливают ревизию со специальной дверцей.
7. Перед началом работ тщательно рассчитывают все параметры, в том числе толщину утеплителя и расположение вентиляции. Ошибки, обнаруженные в процессе работы, будет сложно исправить.

1. Подготовка перекрытий. Потолки необходимо защитить от высокой температуры. Для этого устанавливается проходная трубка. Порядок действий:
   • Готовится патрубок нужного размера, который должен выходить за пределы перекрытия с обеих сторон.
   • Прокладывается внутри утеплитель.
   • В потолке делается отверстие, которое должно быть больше, чем диаметр проходной трубки.
   • Устанавливается патрубок, проложив между ним и перекрытием дополнительный слой теплоизоляции.
   • При необходимости повторяют.
2. Монтаж разделки на кровле:
   • Отмечается, где дымоход будет выходить из крыши. Учитывают наклон кровли.
   • Вырезается отверстие.
   • Берется оцинкованная сталь (один лист) и сгибается по форме отверстия в крыше, но на несколько сантиметров меньше. В листе стали проделывается отверстие для трубы.
   • Устанавливается на крышу и заполняют промежуток каменной ватой.
3. Сборка конструкции. Чтобы установить сэндвич трубу для дымохода необходимо реализовать:
   • Соединяется узкий конец трубы с нужным отверстием котла или другого отопительного прибора, закрепляется заглушкой.
   • В широкую часть трубы вставляется узкая часть следующей. Надевается наружный канал.
   • Закрепляются тройники при помощи кронштейнов, хомутами. Дополнительно скрепляют гайками.
   • Наносится в местах соединений герметик, который выдерживает температуру 100º С.

Монтаж дымохода из сэндвич труб можно провести своими руками, но в этом важны навыки и опыт работы, поэтому лучше доверить установку мастерам компании dymohody. by.

Монтаж дымохода сэндвич. Безопасная установка дымохода.

Безопасная установка сэндвич дымохода.

Многие люди боятся сэндвич дымоходов, считая их опасными.

Такой страх порождён пожарами по причине неграмотной установки таких дымоходов.

Частые ошибки монтажа сэндвич дымохода:

1. Двустенный дымоход сразу подключён к каменке.
2. Отсутствие или недостаточность противопожарной разделки в перекрытии.
3. Переход двустенного дымохода в одностенный выше кровли.
4. Недостаточные расстояния от дымохода до горючих поверхностей.

1. Двустенный дымоход сразу подключён к металлической печи.

Первый (нижний) элемент дымохода, тот который будет ближе всего к огню, должен быть одностенным.

Одностенная труба незакрытая утеплителем проветривается наружным воздухом, таким образом мы остужаем саму трубу и снимаем температуру внутри дымохода.

Если не остудить газы в начале дымохода то выше, уже на двустенной, утеплённой, части дымохода, происходит перегревание и внутренняя труба будет испорчена.

2. Отсутствие или недостаточность противопожарной разделки в перекрытии.

Отсутствие противопожарной разделки наиболее частая причина пожаров, по вине дымоходов.

У сэндвич дымохода, несмотря на то что он состоит из двух стальных контуров между которыми негорючая изоляция, обязательно должна быть противопожарная разделка в перекрытии.

Я считаю что перекрытие это самый ответственный узел при монтаже любого дымохода.

Опасность в том, что мы не видим и не контролируем что происходит внутри перекрытия.

Дымоход, в месте прохода перекрытия, может нагреваться сильнее т.к. он полностью закрыт и ему некуда отдавать температуру.

Внимание! Сэндвич дымоходы нагреваются!

Сэндвич дымоходы могут быть довольно горячими на внешних своих стенках, от этого никуда не деться и это нужно учитывать при монтаже.

По сегодняшний день, в СНИПе нет отдельной нормы для установки сендвич дымоходов.

Есть общая норма противопожарных разделок для дымоходов и эта норма требует 380 мм. негорючего материала, от дыма до защищённой поверхности.

Если мы посчитаем, то при сечении дымохода 120 мм. дыра в перекрытии должна быть 880 мм.

Эта норма будет действовать если производитель дымохода не зарегистрировал собственные технические условия для выпускаемого дымохода. Таких случаев, если честно, не много, большинство дымоходов не регламентируют каких то особенных норм монтажа, поэтому норма остаётся от СНИПа. А это 380 мм. до защищённой поверхности.

Ниже пример заводской противопожарной разделки если посмотреть размеры то сразу понятно что этого не хватает до нормы.

3. Переход дымохода в одностенный выше кровли.

Переход выше кровли с двустенного дымохода на одностенный, приводит к попаданию влаги в утеплитель, это разрушает утеплитель внутри дымохода.

Нет никакой возможности качественно и герметично закрыть место перехода на одностенный дымоход. Всё что люди пробуют применять для этой цели не работает из за расширения, при нагревании, одностенного дымохода.

Никакие герметики, юбки, резинки и пр. в этом узле не работают!

Я лично всегда удивляюсь подобным решениям и особенно странно, что часто, делать так, советуют продавцы в магазинах.

Такая странная экономия всегда приводит к разрушению утеплителя внутри дымохода. Всегда!

Сейчас есть дымоходы с утеплением вермикулитом, он не боится влаги, но и они не рассчитаны на то чтобы внутрь дымохода шла вода.

4. Недостаточные расстояния от дымохода до горючих поверхностей.

Допуски эти, в отличии от противопожарных разделок в перекрытиях, прописаны у производителей дымоходов в инструкциях по монтажу.

Чаше всего это 25 см от дымохода. Но лучше уточнить у производителя.

Прежде чем покупать комплект дымохода уточняйте у продавца все требования к монтажу и рассчитывайте сможете ли вы их выполнить.

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

E-mail

Правила монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

Основной задачей любого дымохода является удаление продуктов горения и обеспечение эффективной тяги для поддержания огня. Уровень тяги напрямую зависит от высоты дымового канала и размеров дымохода.

При установке конструкции следует соблюдать некоторые правила:

• Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
• Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
• Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
• Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
• При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
• Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
• При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
• Длина горизонтального участка конструкции не должна быть больше метра.
• Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
• Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Метод сборки дымохода

Монтаж начинается снизу вверх от нагревательного прибора.

Рекомендуется собирать элементы конструкции таким образом, чтобы конденсат и отложения смол не выходили наружу.

После установки необходимо произвести испытательную топку, в процессе которой нужно проверить герметичность стыков и удостовериться в том, что расположенные рядом конструкции из горючих материалов не нагреваются до критической температуры.

Среди современных разновидностей большой популярностью пользуются одностенные дымоходы VIVATEX благодаря их практичности и простоте установки. Узнать подробнее об изделиях и купить их можно на сайте.

Сэндвич-трубочист — Услуги

	Чистка дымоходов — Мы предоставляем исключительные услуги чистки дымоходов для всех ваших нужд, от каминов и дровяных печей до дымоходов. Эта услуга включает в себя визуальный осмотр (уровень 1) дымохода, чтобы убедиться, что ваша система работает правильно. Наши специалисты покинут ваш дом с нашей гарантией отсутствия сажи / беспорядка, а также будут уверены, что ваша дымоходная система обслуживалась одним из наших профессиональных трубочистов.
	Заглушки для дымоходов — Мы используем высококачественные заглушки для дымоходов Gelco из нержавеющей стали или меди. Заглушки для дымохода предотвращают попадание дождя, животных и мусора в дымоход. Все наши колпачки для дымоходов включают искрогаситель из нержавеющей стали, приваренный прямо к колпачку для предотвращения попадания в воздух тлеющих углей и искр. Также доступны нестандартные размеры, и на каждую бейсболку предоставляется пожизненная гарантия производителя.
	Заглушки для дымохода — Мы предлагаем заглушки для дымохода из нержавеющей стали или меди для вашего дровяного дымохода с сборным камином. Большинство чехлов для чейза на Кейп-Коде сделаны из оцинкованного металла, который гниет всего через несколько лет. Позвольте нам установить крышку из нержавеющей стали или меди, чтобы вам было легче. Все крышки изготавливаются на заказ с учетом размеров дымохода.
	Демпферы с верхним уплотнением — Мы предлагаем демпферы с верхним уплотнением Lyemance в качестве альтернативы демпферу для кирпичной кладки. Верхний демпфер Lyemance может быть в 10 раз более эффективным в предотвращении потери тепла, чем новый демпфер горловины. Они сделаны из алюминия, поэтому не ржавеют и не деформируются. Она легко открывается и закрывается при быстром рывке за цепь. Установка занимает короткое время и обычно дешевле, чем обычный демпфер.
	Установки для печей и каминов — Сэндвич-трубочист предлагает установки для печей на дровах.Будь то камин или вставка, наш профессиональный установщик / владелец сделает всю работу за вас. Каждая установка проектируется индивидуально для вашего индивидуального камина. Мы также предлагаем газовые плиты и вставные установки, но вам понадобится лицензированный сантехник для выполнения газовых подключений. Мы также можем установить вам сборную каминную систему с нулевым зазором, изготовленную на заводе. Имея более чем 30-летний опыт работы с вентиляцией печей и каминов, мы не можем установить такую ​​систему.
	Металлбестовые дымоходы — Нужен дымоход для вашей новой системы отопления или дровяной печи? Зачем тратить деньги на каменный дымоход, если вы можете установить сборный дымоход за меньшие деньги и меньше времени.Эта полностью топливная дымовая труба удовлетворит все ваши потребности в отоплении, будь то дровяное, газовое или жидкое топливо
	Bellfire Fireplace Systems — Обычные камины имеют нулевую эффективность. Каминные системы Bellfire — это лучшие открытые камины, производящие тепло. Они способны производить максимум тепла при минимальном количестве дров. Спросите сегодня, как вы можете ощутить преимущество Bellfire.
	Вкладыши из нержавеющей стали — Пожары в дымоходе случаются, и когда они возникают, вкладыши из нержавеющей стали являются наименее дорогостоящим, но наиболее эффективным способом ремонта поврежденного вкладыша дымохода. Если у вас старый дымоход без футеровки, в большинстве случаев он может быть облицован футеровкой из нержавеющей стали. Мы предлагаем самую лучшую из доступных систем футеровки из 4-слойной нержавеющей стали с толстыми стенками, а также все компоненты для завершения вашей облицовки.На все наши лайнеры распространяется пожизненная гарантия при использовании древесины. Сэндвич-трубочист может удовлетворить все ваши потребности в замене облицовки.
Водоотталкивающие средства — Мы предлагаем лучшие водоотталкивающие средства, доступные сегодня! Если вы отремонтировали или осмотрели крышу или потолок и обнаружили, что не можете найти решение проблемы утечки воды, возможно, дымоход нуждается в водоотталкивающем составе. Кладочные дымоходы пористые и впитывают воду, как губка.Используя ChimneySaver, мы можем предотвратить повреждение дымохода водой или внутренних стен вашего дома. ChimneySaver не похож на большинство продуктов, которые вы найдете в вашем местном хозяйственном магазине. Гидроизоляционные герметики могут оставаться на поверхности и задерживать пары воды. ChimneySaver действительно проникает глубоко в кирпичи, чтобы защитить дымоход от разрушительного проникновения воды. Гарантия производителя на него составляет 10 лет.

Труба сэндвич для дымохода: особенности и установка

Сэндвич-труба для дымохода получила свое название из-за особенностей устройства — пара труб из нержавеющей стали, внешняя и внутренняя, разделенных теплоизоляционным слоем, в котором используется базальтовая негорючая минеральная вата.Обычно такие дымоходы производятся в составе систем, включающих прямые секции, ревизии, фланцы, тройники, заглушки и тому подобное. Благодаря наличию стандартных элементов значительно упрощается процесс проектирования и монтажа.

Дымоход состоит из отдельных отрезков, которые соединяются между собой таким образом, что следующий элемент входит в патрубок предыдущего.Внешний ставится поверх предыдущего. Такой способ подключения позволяет обеспечить сток конденсата в нижнюю часть дымохода, что исключает утечку на изоляцию и снижение ее теплоизоляционных свойств. Сегменты следует устанавливать на глубину не менее половины диаметра. Такое требование прописано в правилах пожарной безопасности. Сэндвич-трубу для дымохода, цена которой зависит от ее параметров, крепят к стене специальными скобами-крепежами, устанавливаемыми не реже чем через каждые два метра. Дымоход не должен касаться инженерных сетей.

Установка сэндвич дымохода. Дымоход Sandwich

Дымоход занимает одно из первых мест в системе отопления по важности: от его правильного выбора и монтажа зависит не только внешний вид здания, но прежде всего эффективность отвода продуктов сгорания. Ошибки могут вызвать пожар или отравление угарным газом. Поэтому установка дымоходов требует комплексного и детального изучения: перед началом работ следует ознакомиться с рекомендациями специалистов.

Обычно монтаж вытяжной системы проводят при строительстве дома вместе с камином или печью. Раньше для этого использовался кирпич: проверенный не одним поколением материал, обладающий достаточной прочностью и хорошо сохраняющий тепло. Но сегодня все больше разработчиков склоняются к выбору модульных систем из керамики и нержавеющей стали. Причин тому несколько: дороговизна услуг профессиональных печников, длительность кладки и, самое главное, несовместимость кирпичных дымоходов с современными отопительными приборами. Последние разработки в области создания модульных систем позволяют построить дымоход своими руками.

Однако, каким бы ни был дымоход, основные требования к нему не изменились. Это касается срока службы, возможности работать с наименьшим количеством конденсата и отложений сажи на внутренних стенах. Также важны герметичность и низкая теплопроводность: материалы, с которыми соприкасаются выхлопные трубы, не должны нагреваться до критических температур.

Монтаж дымоходов должен производиться с соблюдением следующих правил:

• над плоской кровлей труба должна подниматься не ниже 0.5 м;
• при выходе трубы на расстояние от конька 1,5 м и более (для скатных крыш) ее высота также должна быть не менее 0,5 м, а при удалении от конька более 3 м — минимальная труба высота должна доходить до условной линии, проведенной от конька вниз по полу под углом 10 градусов к горизонту;
• при устройстве кровли из горючих материалов труба дымоудаления должна возвышаться над ней не менее чем на 1,5 м;
• в месте прохода через потолок обязательно проводится теплоизоляция.

Дымоход должен соответствовать установленному в доме отопительному оборудованию.

Варианты конструкции

Перед тем, как сделать дымоход, следует учесть множество факторов. Подбор его диаметра, высоты и тягового усилия (это основные характеристики) необходимо осуществлять по принципу обязательного пропорционального увеличения тяги с увеличением высоты. Первое место при выборе оптимальной конструкции отводится эффективности и безопасности, и только потом рассматриваются вопросы внешнего вида и сочетания с другими элементами экстерьера здания.

Важную роль при выборе конструкции системы играет место установки отопительного оборудования и особенности помещения. Различают внутреннюю и наружную установку дымохода. Внутренний предполагает размещение труб непосредственно в отапливаемом помещении, с разделкой, следует установить защитный кожух и опоры. Утеплять такой дымоход не нужно: лишенный теплоизоляции, он будет передавать тепло жилому помещению, что не будет лишним. Исключение составляют только неотапливаемые чердаки. Такая конструкция содержит определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также с вероятностью возгорания.

Горючие материалы вблизи трубы следует обрабатывать антипиренами: это касается стен, перегородок, мест выхода трубы. К тому же такой дымоход сложен в установке и обслуживании. Стыки модулей следует располагать вне межэтажных или чердачных этажей, чтобы не было препятствий для осмотра и доступа к внутренним поверхностям.

Лучший вариант по соотношению цена / качество признанный дымоход типа «сэндвич»

Система вытяжки наружного воздуха состоит из газопровода, соединяющего выхлопную трубу отопительного прибора с трубой, находящейся снаружи, участков труб и ревизий. . Такой дымоход намного безопаснее, его легко установить и отремонтировать. К его достоинствам можно отнести независимость от особенностей интерьера помещения. Но в этом случае обязательно предусматривается внешнее утепление.

Лучшая форма — цилиндр: меньше конденсата собирается на стенках такой трубы, обеспечивается хорошее сцепление. Конфигурация должна быть максимально простой: так будет оседать меньше сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это тоже необходимое условие для нормального функционирования всей системы.

Монтаж внутреннего дымохода

Дымоход любого типа всегда собирают снизу вверх.Все начинается с выхлопной трубы печки: следующая деталь должна в нее плотно входить: не допускаются зазоры. Лучше установить готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный внешний вид, более удачный по сравнению с самодельными вариантами. Ссылки соединяются последовательно: каждый последующий раздел частично входит в предыдущий. Это предотвращает вытекание конденсата, а также предотвращает попадание влаги извне, сохраняя изоляцию сухой.Дополнительно герметик применяется для герметизации стыков. Поверх стыков фиксируются хомутами. Через каждые 1,5 м к стене прикручиваются скобы, необходимые для крепления трубы.

Схема установки внутреннего дымохода

Все участки (как вертикальные, так и горизонтальные) должны быть изолированы от электропроводки и проходить на надлежащем расстоянии от газопровода. В нижней части конструкции устанавливается ревизионная дверь, которая необходима для очистки системы.Необходимо установить дефлекторы или флюгеры для защиты верхней части трубы от попадания внутрь мусора, листьев и дождя.

Монтаж наружного дымохода

Это вертикальная труба, устанавливаемая вне стен здания. Он соединяется с самой печью через одну из них, используя короткое горизонтальное звено (длиной не более метра). Такую конструкцию монтируют чаще всего в тех случаях, когда отопительный агрегат, ранее не предусмотренный, необходимо установить в уже готовом помещении.

Дымоходы двух систем. Двухконтурный — это две концентрические трубы с теплоизоляционным материалом между ними. Одноконтурный обогреватель не оборудован, поэтому его необходимо установить дополнительно, чтобы избежать образования конденсата.

Монтаж внешней трубы начинается снизу, сначала прикрепляя к горизонтальной трубе, выходящей из стены, тройнику или колену. В ее нижней части должна быть предусмотрена дверца для чистки трубы. Вертикальная труба прикреплена через каждую 1.5-2 м до стены с помощью кронштейнов. В том случае, если вес трубы значительный, под колено устанавливается специальная опора.

Схема установки наружного дымохода

Верх трубы должен возвышаться над крышей не менее чем на полметра. При невозможности крепления системы дымоудаления с помощью кронштейнов применяют удлинители с хомутами и ушками, к которым крепятся тросы, предварительно закрепленные внизу анкерными болтами. Натяжение троса осуществляется с помощью шнурков.

В некоторых случаях монтаж трубы в большей степени проводится на земле, а затем конструкция поднимается. Для установки на место к ранее прикрепленному тройнику временно прикручивается специально изготовленная петля. Нижняя часть трубы крепится к этому же шарниру, подняв ее лебедкой и установив в нескольких местах временные опоры.

Подъем самой трубы осуществляется с помощью нескольких человек, которые контролируют процесс с помощью растяжек, а также специальной грудины необходимого диаметра.С длинной ручкой стропы на длинной ручке поддерживают трубу снизу. После того, как дымоход находится в вертикальном положении, шарнир демонтируется, стыковочные места модулей стягиваются хомутом, прикрепляются распорки или кронштейны.

Внешний дымоход — экономит место, что особенно актуально для небольших домов

Все стыки необходимо заделать, а участки, подверженные коррозии, обработать специальной эмалью. Сверху следует закрепить дефлектор.

Правильная установка дымохода — залог надежной, эффективной, а главное — безопасной эксплуатации всей системы отопления. Ошибки в этом вопросе могут привести к непоправимым последствиям. Поэтому выполнение данной работы следует доверить опытным профессионалам.

Дымоход в организации систем отопления выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.

Основные функции дымохода

• В первую очередь дымоход предназначен для отвода продуктов горения, которые крайне вредны, а зачастую и губительны для организма обитателей вашего дома.
• Кроме того, дымоход должен обладать изоляционными свойствами и защищать строительные конструкции перекрытий и кровли от пожара.
• И, наконец, красивый дымоход несет эстетическую функцию и украшает крышу вашего дома.

Вы легко сможете установить дымоход самостоятельно, следуя несложной инструкции.

Основные виды дымоходов

В зависимости от материала изготовления дымоходные системы можно разделить на различные типы: металлические (например, чугун или нержавеющая сталь), кирпичные и керамические.Современный дымоход может быть выполнен из композитных материалов и иметь многослойную конструкцию.

Вы можете выбрать модификацию дымохода, наиболее подходящую для вашего дома.

Так, например, самый дешевый вариант — металлический дымоход больше всего подходит для устройства систем отопления котельных или бань, то есть нежилых помещений. Однако такой экономичный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего невозможно избавиться от проникновения дыма в помещение.Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влаге.

Труба из композитных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы помещается теплоизоляционный огнестойкий материал. Из-за неоправданной экономии многие производители помещают в промежуточный слой некачественный изолятор, который через время может начать крошиться. Так что покупая такую ​​трубу, внимательно следите за репутацией производителя.

Самый дешевый вариант — построить дымоход из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет закрепить ее в конструкции даже с минимальным количеством крепежного материала. Также труба из нержавеющей стали очень проста в обработке — ее можно разрезать обычными ножницами по металлу.

Керамический дымоход очень сложен в устройстве, так как его монтаж можно проводить только вместе со всем домом. В связи с этим его применяют крайне редко, ведь для того, чтобы построить его в готовом доме, строительной бригаде потребуется демонтировать часть перекрытий.

Инструменты, необходимые для установки дымохода

Для того, чтобы установить дымоход в доме своими руками, вам придется запастись следующим минимальным набором инструментов:

• болгарка для резки металла и сверло для сверления отверстий
• шпатель, зубило и кельма
• отвертка, желательно с шестигранной головкой и лобзиком, может быть электрическая,
• небольшой молоток и отвертка Phillips,
• защитные перчатки и очки

Что нужно помнить при установке дымохода своими руками

По способу возведения дымоходы можно разделить на внутренние и внешние.Рассмотрим подробнее, в каком случае нужно выбрать тот или иной вариант.

Итак, внутренняя конструкция дымохода может быть использована при строительстве систем отопления на базе отопительных котлов или каминов. Такие системы обычно устанавливают внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от атмосферной влаги.

Однако продукты сгорания, проходящие через дымоход, имеют высокую температуру. Следовательно, участки стены, проходящие возле внутренних дымоходов, сильно нагреваются и могут загореться. Таким образом, не рекомендуется устанавливать внутренние дымоходы в стенах из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

Внешний дымоход рекомендуется для промышленных и просто больших систем отопления.Обычно их устраивают в том случае, если площадь отапливаемого помещения превышает 500 квадратных метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными трудностями. Так, в здании с бетонными стенами и потолком легче пробить плиту между этажами, чем забить канал в стене.

Как установить дымоходы из нержавеющей стали и чугуна

Самый дешевый и простой способ установить дымоход — установить металлическую трубу.Вся установка разбита на несколько последовательных этапов:

1. Сначала подготовьте канал под дымоход.
2. Затем вы устанавливаете дымоход.
3. И на завершающем этапе вы устанавливаете изоляцию вокруг трубы.

Канал под металлическую трубу дымохода должен быть примерно в полтора раза больше его диаметра. В этом случае у вас останется место для изоляции.

Фактически, металлический дымоход состоит из следующих компонентов: металлическая труба, переходники для крепления уколов, головка и конденсатор.В ряде конструкций дымоход устанавливается дымоходом — агрегатом, увеличивающим тягу в системе.

Этапы установки дымохода

На начальном этапе монтажа дымохода нужно подогнать трубы по длине. Далее получившуюся конструкцию помещаем в хорошо подготовленный канал. После этого в систему подключают конденсатор и сам ТЭН (плита или бойлер). На завершающем этапе устанавливается голова.

Чтобы надежно закрепить трубу, ее необходимо крепить к стене не реже, чем через каждые полметра.

При установке стальных и чугунных труб необходимо обеспечить качественную теплоизоляцию дымохода. Только в этом случае можно избежать возгорания потолков и прилегающих конструкций из-за внезапно протекшей трубы. Для изоляции металлического дымохода лучше всего использовать классический метод — огнеупорную глину. Но в крайнем случае можно использовать специальную огнеупорную пену.

Также глиной можно украсить стыки дымохода из металлической трубы с перекрытиями и крышей.

Если вы используете металлическую трубу, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это вызвано большим весом таких дымоходных труб. Кроме того, посадочные отверстия делают шире — примерно на два диаметра трубы.

Чугунная труба как дымоход прослужит дольше, но ее установка сопряжена с определенными трудностями. Так что разрезать такую ​​трубу можно только с помощью болгарки.

Монтаж сэндвич-дымохода своими руками

Сэндвич-дымоходы из нескольких материалов заменены обычными металлическими трубами.Многослойная конструкция позволяет качественно изолировать пол от нагрева продуктами сгорания топки. При установке такого дымохода не требуется дополнительная изоляция, в результате чего просверленные отверстия можно сделать практически равными диаметру трубы.

При установке металлические трубы входят друг в друга, как матрешки, и для фиксации колен не требуется дополнительной фиксации родов. В дымоходах-бутербродах отводы труб необходимо соединять с помощью специального строительного клея.Строительный клей не только фиксирует колени, но и предотвращает попадание дыма в комнату.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при установке наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.

Установка наружного дымохода своими руками

Самым оптимальным материалом для изготовления уличного дымохода будет труба из нержавеющего металла. Он немного весит и хорошо справляется с простейшими инструментами.

Для монтажа наружного дымохода из нержавейки выполнить следующие работы:

• Проделайте отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
• Поместите крепежные детали на расстоянии одного метра друг от друга на внешней стене.
• Подсоедините входной патрубок дымохода к обогревателю.
• Отогните колено изогнутой трубы из комнаты.
• Установите конденсатор.
• Прикрепите трубу к стене.
• Установить головку и решетку дымохода.

Монтаж дымохода своими руками: обучающее видео

Монтаж двухконтурной многослойной трубы

Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печи, к которой подключаются трубопроводы и все необходимое отопительное оборудование. Такому оборудованию нужен правильно собранный дымоход. Это обеспечит выход продуктов сгорания и оксида углерода.

Установить его без привлечения специалистов не так уж и сложно, если вы решили установить сэндвич дымоход своими руками.Ведь процесс установки в этом случае аналогичен работе с дизайнером. Срок службы устройства достаточно большой, и уход за ним практически не требуется. Правильная установка сэндвич-трубы подразумевает соблюдение некоторых важных технических нюансов. Необходимо:

1. Грамотно просчитайте все параметры и размеры труб.
2. Знайте, какую длину выбрать.
3. Определите, как расположить дымоход по отношению к коньку.
4. Имеете представление, как собрать конструкцию.
5. Знайте, как пройти сквозь потолки, сделать изоляцию трубы и вывести трубу на крышу.

Обо всем этом и пойдет речь.

Основные параметры и размеры

Собрать дымоход, действующий по всем правилам, не так-то просто. Для начала нужно определить диаметр сечения трубы и длину дымохода. Для этого нужно использовать существующие нормы СНиП.Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:

• Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
• При тепловой мощности от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
• Тепловой мощностью от 5,5 кВт до 7,5 кВт — 27 см.

Длина дымохода рассчитывается по следующим правилам:

1. Минимальная высота, обеспечивающая необходимое сцепление с дорогой, составляет 500 см.
2. Также можно ориентироваться по коньку крыши — труба дымохода должна быть выше конька не менее чем на полметра.
3. Обращаем внимание на рубероид. Если она из легковоспламеняющихся компонентов, труба над крышей должна подниматься на метр, а лучше на полтора.

Важно! Если рядом с домом есть технические постройки, высота которых больше, чем у жилого дома, то дымоход должен располагаться на 1 метр выше верха крыши пристроек.

Высота трубы в зависимости от расположения

При определении этого параметра важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:

• Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
• Если дымоход находится на расстоянии 3 метров от конька, то его высота может быть на одном уровне с ним.
• Если расстояние между дымоходом и коньком больше 3 метров, то его высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.

Сборка конструкции

Монтаж дымохода по лестнице

Обычный сэндвич с дымоходом — это конструкция, собранная из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится другая, но меньшего диаметра, а между ними — плотный теплоизоляционный материал. Кожух — внешний слой — выполнен из нержавеющей стали. Внутренний слой также выполнен из стали, на которую нанесено защитное антикоррозийное покрытие. Есть и другие конструкции, такие как медь, латунь и алюминий.Медь стоит дорого, латунь также дороже нержавеющей стали.

Алюминий — дешевый материал, и его использование значительно снижает стоимость дымохода. Но при работе при нагревании расширяется, а при охлаждении снова сужается. В результате может нарушиться герметичность дымохода. Поэтому специалисты советуют приобретать сэндвич лейбл, у которого обе железные части сделаны из стали. Посередине между ними базальтовый утеплитель.

Его использование дает много преимуществ.Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей утеплитель имеет разную толщину. Минимальное значение — 25 мм, максимальное — 60 мм. Как установка? (3)

Установка выглядит следующим образом:

• Размер одного сегмента сэндвича — 1 метр. При установке один просто вставляется в другой. Причем собирать нужно снизу топки, постепенно продвигаясь вверх.Берем первый элемент трубы и соединяем его с патрубком топки. Замыкаем стык специальной заглушкой, закрывающей изоляцию. Далее вставляем отдельные сегменты счетчика один в другой.

Примечание! Один конец трубы всегда сужен. Именно его и вставляем в следующую трубу. Все звенья необходимо собрать таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.

• Стыковка осуществляется таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно прилегали друг к другу.Сделать это самостоятельно сразу довольно сложно. Поэтому можно прибегнуть к одной хитрости. Внутреннюю трубу нужно удлинить на 15 сантиметров, вставить одну трубу в другую и только потом соединить внешние оболочки.

• Стыки необходимо дополнительно укрепить хомутами, которые прилагаются к стандартной комплектации. Заводим и стягиваем их вокруг стыков обычной стальной проволокой. Для начала нужно обработать стыки герметиком, тем более что в продаже есть составы, разработанные специально для печного оборудования.

Дымоход может располагаться внутри дома или его необходимо вывести и прикрепить к стене.

Как обеспечить устойчивость конструкции при вынесении наружу?

Монтаж стальных дымоходов

Через каждые 2 метра при наружной сборке дымоход крепится к стене скобами. Если предусмотрен тройник или отвод, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и не допускать ее обрушения при сильном порыве ветра.Таким образом снижается нагрузка на стыковочные элементы. В этом случае необходимо соблюдать определенный промежуток между стеной и трубой.

Печники называют это отступлением. Его стоимость строго рассчитана. В расчетах учитывается толщина стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, используемых для отделки стен. Так, например, если толщина стенки котла 6.5 см, стоит закрытая топка, а стена ничем не защищена от огня, отклонение составит 50 см. А если топка толщиной 12 см и стена хорошо защищена от огня, отклонение может быть равным 20 см

.

Примечание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед тем как приступить к сборке отдельных элементов, его необходимо удалить.

Что делать, если необходимо установить дымоход между двумя стенами или внутри воздуховода?

В этом случае нужно сделать 2 окна на внешней стене.Размер каждой — 150 кв. видеть. Одно отверстие желательно разместить внизу, а другое вверху. При закрытом варианте отступления обязательно собирать напольное покрытие из негорючих материалов.

Как перекрестное наложение?

Дымоход

Иногда необходимо вывести трубу через перекрытия. Сделать это можно с помощью ящика, внутри которого есть отверстие. В него вставляется насадка — специальный элемент, используемый для описанных целей.Толщина коробки должна быть на 7 см больше толщины перекрытий. Это единственный способ защитить крышу от огня. Но для обеспечения безопасности использования дымохода необходимо очень прочно прикрепить воздуховод к потолкам и соединить с их конструкциями.

Труба не должна иметь стыков. Это очень важный момент. Перед тем, как самому установить распределительную коробку, необходимо сделать правильную разметку маркером. На данном этапе очень актуальна поговорка о том, что нужно предварительно 7 раз отмерить и только потом отрезать.Проделывать отверстия в потолке можно только тогда, когда выбрана соответствующая коробка, а труба расположена правильно.

Как сделать изоляцию трубы

После установки воздуховода и трубы этот элемент дымохода необходимо тщательно изолировать. Для этих целей используются фольговые маты на базальтовой основе, обработанные огнеупорной мастикой. Отверстие в крыше тоже желательно заделать. В этом случае стоит использовать утеплитель из минеральной ваты. Им желательно замаскировать все отверстия, которые контактируют с трубой.

Выход дымохода на крышу

Монтаж дымохода на крышу

Перенести сэндвич-трубу на крышу позволяет специальная перемычка. Печи-печи называют это резкой кровли. Этот элемент подбирается с учетом уклона кровли. Зная это, будет несложно проделать этот этап работ своими руками. Он состоит из трех операций:

1. Маркер отмечает внутреннюю часть крыши.
2. Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
3. Это изоляция. Для этого к кровле изнутри крепится лист оцинкованной стали. В нем предварительно вырезается отверстие для дымохода, и выводится труба. Верхняя резка крыши. Сверху собирает столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, защищающий дымоход от атмосферных осадков.

Примечание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.

Особенности эксплуатации дымохода

Трубный сэндвич — продукт нового поколения. Имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Его нужно снимать дважды за отопительный сезон. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к снижению тяги.

Как работать с трубой

Поэтому чистить дымоход придется постоянно.Для облегчения задачи в ее нижней части устанавливается специальное стекло, либо пристраивается дверца, открывающая доступ внутрь сэндвича трубы. Есть правила, соблюдение которых предотвращает образование слоя сажи. Вот основные из них:

1. Для топки печи или камина необходимо как можно меньше использовать дров хвойных пород. При горении они выделяют смолы, которые очень быстро оседают на внутренних стенках многослойной трубы.
2. Такой же результат можно получить, бросив в духовку сырые дрова.Печи предупреждают, что влажные пары так же опасны для дымохода, как и смолы.
3. Не стоит каждый раз сжигать бытовой мусор в духовке.
4. Если в доме есть дровяная печь или камин, позаботьтесь заранее и подготовьте древесину лиственных пород. Купите хорошо просушенную древесину.
5. В качестве профилактической меры бросьте охапку осиновых дров в печь в конце топки. Они очень быстро выгорают и дают большое пламя, которое хорошо сжигает сажу в дымоходе.

Обобщение тем

Как видите, сборка трубы-сэндвич своими руками — трудоемкая задача, но ее можно реализовать, предварительно изучив материал и просмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно внимательно оценить собственные возможности и решить, сможете ли вы выполнить такое задание.

Соблюдая все вышеперечисленные правила, можно рискнуть и осуществить установку. Т — Установка сэндвича с дымоходом своими руками — основные этапы монтажа Г — Правильный монтаж сэндвича с дымоходом своими руками — процесс трудоемкий.Это требует соблюдения строгих правил и норм пожарной безопасности. Знание особенностей каждого этапа установки значительно упрощает задачу. K — Монтаж многослойных труб своими руками

Система отопления в любом здании состоит из двух элементов. Это установка самого теплогенерирующего агрегата — котла, работающего на газе, жидком или твердом топливе, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания.От работы системы в целом зависит теплоснабжение в доме и безопасность людей.

В статье мы рассмотрим, как правильно установить уличный дымоход своими руками, представим ряд советов от мастера, как спроектировать дымоход. Если дымоход неправильно смонтирован снаружи дома, это может привести к неприятным последствиям: обратная тяга выхлопной системы (попадание продуктов сгорания в помещение), это может стать причиной пожара и травмирования людей.Также может быть недостаточный нагрев. Если вы пришли к выводу, что уличный дымоход вас вполне устраивает, вы можете сделать это самостоятельно, не прибегая к помощи извне, и сэкономить значительную сумму денег.

В настоящее время популярны утепленные наружные дымоходы, их принято называть «сэндвич» (см. Монтаж дымохода сэндвич).

У них есть свои преимущества:

1. Хорошая тяга (способствует повышению эффективности тепловой установки).
2. Преодоление порога конденсации.
3. Минимальные отложения сажи на стенах.
4. Прочность конструкции.
5. Дымоход для улицы прост в обслуживании.
6. Минимальный вес.
7. Допускается установка в деревянных домах.
8. Соответствует нормам пожарной безопасности.

Сэндвич с дымоходом состоит из трех компонентов:

• наружная труба;
• внутренняя трубка;
• слой теплоизоляции.

Для таких систем существует три типа присоединения:

• фланцевое;
• байонетное соединение;
• тип подключения мостика холода.

Внимание: Основное требование ко всем типам соединений одно: высокая герметичность. Обратите на это особое внимание.

Конструкционные элементы

Перед тем, как приступить к монтажу самостоятельно, необходимо знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Сделайте рисунок и добавьте все необходимое в список.

1. Любой агрегат тн для производства тепла — котел.
2. Отводы — регулируют движение выхлопных газов. Название колена содержит информацию об угле наклона. Отводы приваривают аргоновой сваркой или вольфрамовым электродом в атмосфере аргона. На них можно устанавливать ставни различного типа и смотровые окна.
3. Демпфер для установки на отводы, трубы, тройники и переходы.
4. Подставка под тройник из нержавеющей квадратной трубы. Крепление к стене осуществляется при помощи дюбелей.Для правильного монтажа дымохода понадобится подходящая подставка для тройника. Обязательно укажите в заказе расстояние между дымоходом и стеной.
5. Тройник 45 утепленный, нержавеющий, необходим для подключения котла к низу дымохода, вертикальное направление. Трубку отвода конденсата и смотровое окно можно установить сбоку от конструкции или внизу тройника. Чтобы соблюдались все требования по монтажу дымоходов после сборки, дверцу смотрового окна следует посадить на силикон.Бывают тройники прямые, цельные и сборные, присоединения к ним производятся под разными углами.
6. Кронштейны изготовлены из нержавеющей трубы. Обязательно укажите расстояние от стены до дымохода при его заказе (для соблюдения правил пожарной безопасности).
7. Внешний дымоход должен быть изолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и образует так называемый сэндвич. Стандартный размер трубы — полметра или метра, для изготовления корпуса используется не только нержавеющая сталь и оцинковка, но и материал заказчика.Для теплоизоляции используется керамическая вата или базальтовое волокно.
8. Кронштейн дюбеля усиленный, используется для усиленного крепежа. Это помогает с боковыми нагрузками, с их помощью монтируются разгрузочные и расширительные стаканы.
9. Верх , теплоизоляционная труба в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить утеплитель от внешних воздействий.
10. Заглушка , нержавеющая сталь, которой придается желаемая форма путем сварки вольфрамовым электродом.

Теперь вы имеете представление о составляющих и можете правильно выбрать все детали дымохода для отопительного котла. Правильно рассчитайте длину и сечение конструкции.

Внимание: На этапе разработки дымоходной системы следует учитывать такие параметры, как размер и высота сечения. Тяга увеличивается с увеличением длины, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход создаст большое аэродинамическое сопротивление движущимся продуктам сгорания.Размещение дымоходов четко регулируется СНиП 2.04.05-91 . Сечение дымохода имеет значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам проема каминной топки (высота / ширина) будет 10: 1.

При выборе диаметра дымового канала следует учесть, что согласно ГОСТ 9817-95 площадь дымоходного канала по сечению трубы должна быть не менее 8 см 2 на киловатт мощности. мощность отопительного агрегата (камин, бойлер или печь).А расчетное значение скорости выхлопных газов в самом котле должно иметь интервал 0,15 — 0,6 м / с.

Монтаж конструкции

Внешний дымоход (его основная часть) устанавливается снаружи здания, который соединяется горизонтальной трубой через стену здания с тепловым узлом. После установки отопительного котла нужно подключить его к трубе дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд.Однако необходимо соблюдать некоторые правила.

Правила работы

Монтаж дымохода во всех случаях производится от отопительного котла, а точнее — от выкипания. Трубка для отвода газов всегда надевается на предыдущую, это позволяет избежать проникновения влаги на изоляцию.

• Для герметичности конструкции используется термостойкий герметик, не менее 1000 * С.
• Хомуты следует применять в отходах компаундов, тройников и труб.
• На расстоянии двух метров наружный дымоход необходимо жестко закрепить к стене специальными скобами. Их также стоит использовать для крепления тройников.
• Горизонтальные участки дымохода не допускаются более одного метра.
• Избегать соприкосновения газовых труб с дымоходными каналами и электропроводкой.
• Когда труба проходит через горючую конструкцию, используйте специальные пожарные трубы.
• Установите съемную дверцу для очистки (это необходимо делать дважды в сезон) конструкции в основании дымохода.

Установка

Когда о конструкции все известно и материал готов, можно приступать к основным работам.

• Присоединяем дымоход к трубе котла отопления при помощи отвода, трубы или тройника (в зависимости от конструкции).
• Соединяем трубу с дымоходом с необходимым переходным узлом.
• Стыки обрабатываем герметиком и устанавливаем хомуты.
• Проход через стену осуществляется с помощью специальной проходной трубы (в месте прохождения стены стыковка запрещена).

Внимание: все звенья дымохода должны быть плотно прилегающими, вставлять одно в другое без зазоров, входное расстояние должно быть не менее 0,5 сечения трубы (глубина посадки).

• Готовим монтаж вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник с креплениями для вертикальной трубы. Если мы используем колено, следует создать условия для очистки горизонтального зазора соединения.При использовании тройника нижний вывод блокируется заглушкой, которую снимаем или используем тройник с ревизией. Как и зачем крепить дымоход, зависит от его расположения. Труба крепится к стене настенными скобами через каждые 2 метра. Если основная труба тяжелая, установите колено на опору. Часто бывает, что сделать крепеж к стене по всей длине конструкции невозможно, в этом случае используются растяжки.
• Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и уже прикрепляем к ним тросы удлинителей нужной длины.При этом кабель от растяжек должен быть не менее 3 мм в диаметре.
• В местах крепления растяжек устанавливаем рым-болты или анкеры (выбираем исходя из поверхности крепления).

Следующим этапом будет подъем и крепление всей конструкции вертикальной трубы. Возможна установка деталей, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле , скрепляют все детали хомутами, подготавливают крепеж для растяжек и скоб.

• Для облегчения этого процесса мы используем петлю.
• Подбираем нужный отвод для соединения и производим навеску крепления к краю наружной трубы, привариваем.
• Поднимите готовый конец трубы на уровне стыка и также прикрепите петлю к концу колена.
• Осуществляем подъем всей конструкции с помощью прилагаемых тросов и рожка. Делать это нужно в хорошую погоду, недопустимо выполнять при порывистом ветре.
• Осуществляем крепление в доступных местах.
• Для устойчивости немного поправляем растяжки.
• Откручиваем гайки крепления петли. Сами болты срезаем болгаркой и выбиваем концы.
• Выбиваем петлю и закрепляем оставшиеся болты на стыке.
• Делаем полную растяжку. Регулировку натяжения производим стяжками винтами.

Установка подошла к концу. Изготавливаем фитинги для стыков и герметизации стыков.После того, как проведем утепление вертикальной трубы, делаем утеплитель (это позволит избежать появления конденсата). Теперь об отоплении дома можно быть спокойным.

Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев имеет практическое значение, а не чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к центральному отоплению, они отапливаются с помощью котлов, печей и т. Д. И дымоход во всем этом деле играет очень важную роль.Через него выходит пар и дым. Это способствует правильному функционированию любой системы отопления. Монтаж дымохода — очень сложный и кропотливый процесс.

Введение

Дымоход представляет собой сложную конструкцию, предназначение которой — отвод побочных продуктов отопления из топки в атмосферу, защищающую дом от сырости, горения, смолы и горения стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.

Принцип действия данной конструкции заключается в ее способности создавать естественную тягу, которая удаляет пар, смолу и т. Д.Установка дымохода — очень ответственный процесс. Если при его строительстве допустить ошибки, можно не получить желаемый результат и заработать много проблем. Например, недостаточно мощная тяга для определенного типа топки, что чревато отравлением.

Существует множество различных конфигураций дымоходов, которые различаются как по цене установки, так и по тяговым и другим характеристикам. У каждого из них есть свои недостатки и преимущества. Давайте поговорим о том, что бывают разные типы дымоходов, какие инструменты необходимы для их установки и как правильно их установить.

Инструменты

Перечислим минимум инструментов, которые понадобятся при выполнении работ по установке дымохода. Этот набор может отличаться в зависимости от того, какой тип системы вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующие инструменты:

• Болгарка (к ней — набор дисков для работы по камню и металлу).
• Шлифовальный станок.
• Молоток.
• Перфоратор с набором сверл различного диаметра.
• (для удобства лучше иметь большой и маленький).
• Ведро, мастерок, угольник, рулетка — небольшие аксессуары, которые упростят работу.
• Если возможно, приобретите монтажный пистолет.

Теперь можно приступить к работе. Установить дымоход или возвести его не так уж и сложно, если у вас есть голова на плечах и рабочие руки.

Материалы

Сегодня существует множество различных типов дымоходов, которые строятся из разных материалов. В зависимости от типа конструкции покупается определенный набор материалов.Так, например, установка сэндвич-дымохода предполагает использование в работе таких комплектующих:

• труб различного диаметра, которые вставляются друг в друга;
• наполнитель (изоляционный материал) с рабочей температурой до 700 градусов Цельсия — это то, что находится между трубами;
• крепеж для труб;
• шурупы для дерева;
• хомуты и скобы;
• отводы труб — необходимы для отводов труб и т. Д.

Для кладки традиционного кирпичного дымохода понадобится цемент, специальный зонт для прикрытия трубы и т. Д.И здесь уже видно, насколько различаются расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.

Требования к современному дымоходу

Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований. И что это за требования?

• Он должен быть устойчивым к влаге. Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
• Мощная тяга.
• Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
• Он должен обладать отличной стойкостью к химическим веществам.
• Гладкая внутренняя поверхность (очистить такую ​​конструкцию будет намного проще).

Соблюдая правила установки дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему вывода продуктов сгорания.

Основные разновидности

Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:

• Кирпичный дымоход.
• Сэндвич с дымоходом.
• Коаксиальные конструкции.
• Газовый радиатор как своего рода дымоход.

Поговорим конкретно о них, так как они наиболее популярны среди дачников и владельцев загородных домов. Стоит отметить, что каждый из видов имеет свои достоинства и недостатки, поэтому только вы будете выбирать, какой из них вам подходит.

Кирпичный дымоход

Монтаж дымохода из кирпича, а точнее его возведение от цоколя до козырька, — довольно сложный процесс, включающий множество этапов и правил, которые нужно знать и соблюдать.Начнем с того, что одна такая конструкция рассчитана максимум на две печи при условии, что они будут находиться на одном этаже.

Правила монтажа дымохода в этом случае имеют большое значение. Отчасти они касаются кладки. Каждый кирпич должен перекрывать лежащий ниже шов — это позволит избежать саморазрушения. Считается, что возведенная таким способом конструкция намного прочнее любой другой.

Температура внизу духовки слишком высокая.Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на топку монтируется специальная насадка из нержавеющей стали, которая впоследствии облицовывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой печи. Для кладки необходимо использовать только глиняный раствор с добавлением цемента. Очень важно сделать специальный клапан, который закроет всю дыру — он будет служить регулятором для увеличения или уменьшения тяги.

Допускается также строительство дымоходов внутри наружных стен, с одним, конечно, одним условием: из негорючих материалов. В последнее время в основе большинства этих систем лежит стальная труба, которую впоследствии изолируют и кладут кирпичом.

Монтаж дымохода: технология «сэндвич»

Технология «сэндвич» — это сложная и дорогая конструкция, способная выдерживать высокие температуры, как кирпич. Огромное преимущество этого дымохода в том, что его практически не нужно обслуживать.Единственное, что нужно — это периодически его чистить.

Сэндвич с дымоходом состоит из трех основных элементов. Во-первых, внутренняя и внешняя трубы вставляются друг в друга. Швы каждого из них необходимо правильно заварить и обернуть защитной негорючей тканью или волокном. Зазор между трубами заполнен специальным огнестойким и жаропрочным материалом, не позволяющим внешней трубе сильно нагреваться. Это третий элемент.

Установка сэндвич-дымохода потребует много времени и сил, но оно того стоит.Завершающий этап работ — крепление конструкции снаружи стены дома. Этот процесс осуществляется с помощью специальных зажимов, креплений и скоб.

Коаксиальный дымоход

Установка коаксиального дымохода чаще всего проводится на парогенераторах, газовых котлах и т. Д. Эта технология чем-то похожа на сэндвич, но вместо прокладки внутри просто устанавливаются проставки, которых нет. дайте трубам соприкоснуться. Такую систему, в отличие от других разновидностей, можно вывести в горизонтальном положении через внешнюю стену.Эта установка сегодня очень популярна, и наиболее часто используется коаксиальный вид.

Вы спросите: «Почему они устанавливаются только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура в таких котлах на выходе намного ниже, чем у настоящих печей. Именно поэтому этот вид больше нигде не используется. Установка газового дымохода аналогична установке сэндвич-системы.

Дымоход модульный керамический

На сегодняшний день модульные дымоходы пользуются большим спросом, несмотря на заоблачные цены.Это связано с тем, что такие конструкции несут в себе два ключевых качества, очень важных для человека — они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. К тому же у них очень привлекательный внешний вид.

Монтаж такого дымохода очень прост. Для этого необходимо соединить между собой уже готовые отрезки труб (модули), хорошо их закрепить и заполнить стыки специальным герметизирующим раствором, после чего всю конструкцию следует закрепить к / в стене.

Дымоход для бани

Практически любой хозяин дачного участка хочет иметь сауну или баню в доме или поблизости. Самым главным элементом последнего является духовка. Ведь именно она создает в парилке высокие температуры. А для этого требуется качественный монтаж топки и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого дела использовать традиционные конструкции из кирпича.

Правила монтажа такого дымохода мы уже рассмотрели выше.Так что особых вопросов быть не должно. Что касается всего остального, то установка дымохода в бане возможна как внутри, так и снаружи помещения. Решайте, как всегда, за вас. Но опытные специалисты советуют строить конструкцию внутри. Стены дымохода очень горячие, они способны повышать температуру в помещении. Однако если вы не уверены в своих силах, лучше всего доверить такую ​​работу профессионалам, которые сделают все качественно и быстро.

Проблемы с установкой дымохода

Установка дымохода может сопровождаться большим количеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головной боли.Могут возникнуть сложности. Одной из причин может быть неправильно подобранный материал. Например, если положить в основание печи плохой кирпич, можно остаться без дымохода, так как он быстро потрескается и рассыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не пропала тяга. Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с комбинированной крышей (плоской) — не менее 2.0 мес. И еще один важный момент. Устья кирпичных каналов на высоту 0,2 м следует защитить от атмосферных осадков слоем цементного раствора или заглушкой из кровельной или оцинкованной стали.

Конечно, лучше учиться на чужих ошибках, чтобы не делать свои собственные. И промахи в этом случае чреваты большими неприятностями. Неправильный дымоход может испортить весь ваш дом. Например, обгоревшие стены легко могут стать причиной пожара. Поэтому, прежде чем что-то начинать, нужно все тщательно спланировать и продумать.Посоветуйтесь со знающими людьми, перечитайте специальную литературу, наконец перестрахуйтесь и доверьте установку столь важных систем профессионалам. От этого проблем будет меньше, а с работой справишься быстрее.

Ист-сэндвич Медные заглушки для дымоходов

Изготовленные на заказ медные колпачки, крышки, кастрюли и кастрюли из меди — наша специальность; но мы также предлагаем множество вариантов отделки, обработки и опций для всех наших крышек!

Заглушки для дымохода и колпаки для дымоходов в восточном сэндвиче

Заглушки дымохода изготавливаются из различных материалов.Наиболее распространены оцинковка, нержавеющая сталь и медь. Заглушки для дымоходов из нержавеющей стали и медные колпачки для дымоходов служат намного дольше, чем те, которые сделаны из обычного оцинкованного металла, и обычно имеют расширенную гарантию. Если вы потратите немного больше на качественные заглушки для дымохода, это будет потрачено не зря, и опасность появления пятен ржавчины на дымоходе отсутствует.

Зачем нужен колпак дымохода?

• Не пропускает нежелательную влагу из дымохода. Дождь и снег не могут пролиться.
• Не допускает попадания в дымоход листьев, палок и прочего мусора.
• Предотвращает попадание животных, птиц и летучих мышей в дымоход.
• Искрогаситель. Во время пожара в дымоходе или даже обычного ожога искрогаситель удерживает горящие куски внутри и подальше от домов! (В некоторых штатах эта функция требуется.)

Простые заглушки на дымоход обеспечивают защиту и безопасность вашего дома. В зависимости от приложения вы можете выбрать безэкранный колпачок или экранированный колпачок. Обратите внимание, что в тех же штатах требуется наличие экранированной крышки как часть правил пожарной безопасности, просто спросите профессионала AirTech, Inc.

Запросить цену

East Sandwich Custom Заглушки для дымоходов от AirTech

Из восточного сэндвича можно сделать колпак дымохода на заказ специально для вашего дома! У каждого дымохода есть свои особые потребности, и иногда это означает, что вам нужно изготовить специальный колпачок.

Означает ли это, что защиту дымохода нужно ждать несколько недель? Только не с AirTech, Inc!

AirTech — единственная компания, которая может изготавливать колпаки для дымоходов в короткие сроки.Эти заглушки для дымоходов производятся на нашем предприятии, и наша компания обладает знаниями и навыками, необходимыми для быстрого превращения любой проблемы в красивое решение.

Другие заглушки для дымохода В наличии:

• Круглые заглушки для дымоходов — Сменные заглушки из нержавеющей стали для заводских каминов и дымоходов
• Заглушки для каменных дымоходов
• Заглушки для каменных дымоходов из нержавеющей стали.
• Декоративные заглушки для дымохода — используются для предотвращения попадания воды в отверстие между заглушкой и трубкой.
• Wind Beater — предотвращает попадание ветра в дымоход.
• с воздушной изоляцией
• Сплошная упаковка
• Заглушки дымохода

Почему заглушки на дымоход?

Заглушка дымохода — одна из самых разумных инвестиций, которую вы можете сделать для защиты вашего самого ценного имущества, вашего дома в восточном сэндвиче. Старое клише «Вы можете заплатить мне сейчас или вы можете заплатить мне позже» как никогда вернее. Большинство домовладельцев не знают о повреждениях и опасностях, связанных с отсутствием заглушки на камине и дымовых трубах печи.Во многих городах есть постановления, требующие заглушек для дымоходов, и на то есть веские причины. Без крышки, предотвращающей попадание дождя в верхнюю часть дымохода, нет защиты от кислотного дождя.

Этот кислотный дождь разъедает раствор, из-за чего он расшатывается или даже трескается — так же, как зуб разрушается полостями. Помимо дорогостоящего ремонта, трещины в противопожарной стене могут вызвать распространение огня за пределы дымохода. Это также сокращает срок службы вашего демпфера, потому что это приведет к его ржавлению.Замена большинства демпферов стоит 400-600 долларов и требует снятия старого кожуха.

Заглушка дымохода также предотвращает засорение дымовой трубы веток, веток и листьев деревьев. Если дымоход вашей печи заблокируется, это может привести к тому, что пары будут задерживаться и попадать обратно в ваш дом. Все виды зверей, птицы, белки и еноты любят использовать дымоход, чтобы содержать свои семьи. Еще они приносят с собой блох, клещей и даже бросают их.

Колпачок также предотвратит утечку опасных искр и золы в воздух.Это помогает предотвратить нисходящие потоки, перенаправляя воздушный поток от дымохода. Это колпачок, изготовленный по индивидуальному заказу, который подходит для вашего дымохода.

Не ждите, как большинство домовладельцев, пока вы не заметите повреждение дымохода, ржавую заслонку или существо в дымоходе. Сэкономьте свое драгоценное время, деньги и головные боли с помощью профилактической страховки.

Сэндвич-дымоходы, производство и продажа сэндвич-дымохода из нержавеющей стали, вент Comyn

Компания Roofing.com.ua прекращает продажу дымоходов торговой марки Коминвент, и предлагает продукцию, на наш взгляд, более качественную марку Софии.

Дымоходы многослойные с изоляцией — назначение: Комплектные наружные дымоходы, установка дымоходов в жилом районе.

---

Труба из нержавеющей стали 1 м сэндвич / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь
• Нар. — Нержавеющая сталь.

Сэндвич-дымоход, длина 1м, нержавеющая сталь / нержавеющая сталь, является основным элементом сэндвич-дымохода, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и внешний металлический кожух из нержавеющей стали.

Труба для сэндвича дымохода с элементами сэндвич дымохода без крепления: «труба в трубе»

---

Труба нержавеющая 1м сэндвич / цинк

Материал:

• Внешн. сталь
• Нар. — Оцинкованная сталь

Труба для сэндвич-дымохода 1м нержавеющая сталь / цинк является основным элементом сэндвич-дымохода, который, кроме внутренней трубы из нержавеющей стали, имеет теплоизоляционный слой из базальта и внешний кожух оцинкованная сталь.

Труба для дымохода сэндвич с элементами дымохода сэндвич без крепления.

---

Trumpet Sandwich 0,5 м нержавеющая сталь / нержавеющая сталь

Материал:

• Ext. — Нержавеющая сталь
• Нар. — Нержавеющая сталь

Сэндвич дымохода 0,5 м Нержавеющая сталь / нержавеющая сталь является основным элементом сэндвич-дымохода, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и внешний металлический кожух из нержавеющей стали .

Дымовая труба соединяется с сэндвич-элементами дымохода сэндвич без крепления.

---

Trumpet Sandwich 0,5 м нержавеющая сталь / цинк

Материал:

• Ext. — Нержавеющая сталь
• Нар. — Оцинкованная сталь

Сэндвич дымохода 0,5 м нержавеющая сталь / цинк является основным элементом дымохода с теплоизоляцией, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и внешний кожух из оцинкованной стали.

Дымовая труба соединяется с сэндвич-элементами дымохода сэндвич без крепления.

---

Trumpet Sandwich 0,25 м нержавеющая сталь / нержавеющая сталь

Материал:

• Ext. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Сэндвич для трубы дымохода 0,25 м нержавеющая сталь / нержавеющая сталь является основным элементом сэндвича дымохода, который помимо внутренней трубы из нержавеющей стали имеет теплоизоляционный слой из базальта и внешний металлический кожух из нержавеющей стали.

Сэндвич-труба для дымохода соединяется с элементами сэндвича без присоединения: «труба в трубе».

---

Trumpet Sandwich 0,25 м нержавеющая сталь / цинк

Материал:

• Ext. — Нержавеющая сталь.
• Нар. — Сталь оцинкованная

Сэндвич для трубы дымохода 0,25 м нержавеющая сталь / цинк, является основным элементом сэндвича дымохода, который, кроме внутренней трубы из нержавеющей стали, имеет теплоизоляционный слой из базальта и внешний кожух из оцинкованной стали.

Дымоход соединяется с сэндвич-элементами дымохода без дополнительного крепления.

---

Колено 45 ° термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Колено 45 ° термическое нержавеющая сталь / нержавеющая сталь предназначено для изменения угла направления дымохода с теплоизоляцией на угол 45 º, имеет теплоизоляционный слой из базальта (30 — 60 мм) и внешний кожух из нержавеющая сталь.Колено термо 45 ° не должно нести нагрузку (вес дымохода), а только обслуживать поворот.

Колено 45 ° термическое совмещенное с элементами сэндвича без крепления дымохода.

---

Колено 45 ° термическая нержавеющая сталь / цинк

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Оцинкованная сталь

Колено 45 ° термическая нержавеющая сталь / цинк предназначено для изменения угла направления дымохода с теплоизоляцией на угол 45 º, имеет теплоизоляционный слой из базальта (30 — 60 мм) и внешний кожух из оцинкованной стали.

Колено 45 ° термоэлектрических элементов, подключаемых к сэндвичу с дымоходом без крепления.

---

Колено 90 ° термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Колено 90 ° термическое нержавеющее / нержавеющая предназначено для изменения угла направления дымохода на угол 90 º, имеет теплоизоляционный слой из базальта (30 — 60 мм) и внешний кожух из нержавеющей стали.

Колено 90 ° подключается к термоэлектрическим элементам дымохода сэндвич без крепления.

---

Колено 90 ° термическая нержавеющая сталь / цинк

Материал:

• Внешн. — Нержавеющая сталь
• Нар. — Оцинкованная сталь

Колено 90 ° термическая нержавеющая сталь / цинк предназначено для изменения угла направления дымохода на угол 90 º, имеет теплоизоляционный слой из базальта (30 — 60 мм) и внешний кожух из оцинкованной стали.

Колено 90 ° подключается к термоэлектрическим элементам системы Сэндвич дымохода без крепления.

---

Тройник 45 ° термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Тройник 45 ° термостойкая нержавеющая сталь / нержавеющая сталь предназначен для подключения дымохода под углом 45 °; имеет изолирующий базальтовый слой (30 — 50 мм) и внешний кожух из нержавеющей стали.

Тройник 45 ° термически соединяется с элементами дымохода сэндвич без крепления.

---

Тройник 45 ° термическая нержавеющая сталь / цинк

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Оцинкованная сталь.

Тройник 45 ° термическая нержавеющая сталь / цинк, предназначен для подключения дымохода под углом 45 °; имеет изоляционный базальтовый слой (30 — 60 мм) и внешний кожух из оцинкованной стали.

Тройник 45 ° с термическим присоединением к элементам системы Дымоход сэндвич без крепления.

---

Тройник 87 ° термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Тройник 87 ° термостойкая нержавеющая сталь / нержавеющая сталь предназначен для соединения горизонтальной части дымохода с вертикальным стволом.Тройник 87 ° имеет теплоизоляционный слой из базальта (30 — 60 мм) и внешний кожух из нержавеющей стали.

Тройник 87 ° термически соединяется с элементами дымохода сэндвич без крепления.

---

Тройник 87 ° термическая нержавеющая сталь / цинк

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Оцинкованная сталь.

Тройник 87 ° термостойкая нержавеющая сталь / цинк предназначен для соединения горизонтальной части дымохода с вертикальным стволом.Тройник 87 ° имеет теплоизоляционный слой из базальта (30 — 60 мм) и внешний кожух из оцинкованной стали.

Тройник 87 ° термически соединяется с элементами дымохода сэндвич без крепления.

---

Ревизионная термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Ext. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Ревизионная термостойкая нержавеющая сталь / нержавеющая сталь; предназначен для внутреннего контроля изоляции дымохода.Ревизия термоса устанавливается в основании вертикальной шахты дымохода.

В ревизии были подключены термоэлектрические элементы системы Дымоход сэндвич без крепления.

---

Ревизия термическая нержавеющая сталь / цинк

Материал:

• Ext. — Нержавеющая сталь.
• Нар. — Оцинкованная сталь.

Ревизия термическая нержавеющая сталь / цинк , предназначена для внутреннего контроля дымохода с теплоизоляцией.Ревизия термоса устанавливается в основании вертикальной шахты дымохода.

Ревизия была подключена к термоэлектрическим элементам дымохода системы сэндвич без крепления.

---

Конус термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Конус термическая нержавеющая сталь / нержавеющая сталь обеспечивает концевой дымоход со свободным концом теплового потока вокруг трубы.Дымоходные системы с конусным дымоходом, используемые для газового оборудования.

Конус подключается к термоэлектрическим элементам сэндвича дымохода без крепления.

---

Конус обратная термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Конус обратный термический нержавеющая сталь / нержавеющая сталь используется в дымоходе для перехода от одностенных труб к многослойной трубе.

Конусная спинка с элементами дымохода сэндвич без крепления.

---

Конус термическая нержавеющая сталь / цинк

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Оцинкованная сталь

Конус термически нержавеющая сталь / цинк обеспечивает концевой дымоход со свободным концом теплового потока вокруг трубы.

С элементами дымохода без дополнительного крепления.

---

Флюгер термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Внешн. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Термостат флюгера нержавеющая сталь / нержавеющая сталь предназначен для установки наверху многослойного дымохода. Флюгер используется для тепловой защиты дымохода от ветра и реверса.Механическое соединение флюгера дымохода требует периодического ухода за термостойкой смазкой.

Термостат флюгера не устанавливается на дымовые трубы газовых котлов.

С элементами дымохода без дополнительного крепления.

---

Грибок термическая нержавеющая сталь / нержавеющая сталь

Материал:

• Ext. — Нержавеющая сталь.
• Нар. — Нержавеющая сталь.

Fungus Thermo нержавеющая сталь / нержавеющая сталь; предназначен для установки в верхней части сэндвича дымохода.Грибок не устанавливается на систему дымохода газовых отопительных установок.

С элементами дымохода без дополнительного крепления.

---

Каменный камин и дымоходы Scituate Sandwich, MA

Камины и дымоходы

Камин — одна из самых сложных и заметных деталей вашего дома.В CM Stoneworks мы имеем многолетний опыт создания уникальных высококачественных внутренних и наружных каминов. Мы предлагаем профессиональные услуги по проектированию, строительству и реставрации каменной кладки, включая камины и дымоходы.
Каменный камин и дымоход на Южном берегу и Кейп-Код, Массачусетс

Камины электрические, газовые, дровяные.

Камин является важным фокусом и задает тон всему пространству.В помещении или на улице мы создаем камин, который является произведением искусства.

Подпорные стены

Независимо от того, нуждается ли в улучшении существующий камин или вы хотите создать новый, CM Stoneworks гарантирует вам полное удовлетворение. Каждый камин, который мы создаем, — это произведение искусства.Мы также уделяем пристальное внимание функциональности, безопасности и долговечности каждой функции. Мы тесно сотрудничаем с нашими клиентами, помогая им выбирать из широкого спектра функций, материалов и дизайнов.
Внутренний камин выдерживает вес всей комнаты. Вместо того, чтобы использовать один из обычных каминов-форм для печенья, позвольте нам привнести в ваш дом настоящее искусство. Преобразите свой интерьер с помощью наших каминов уникального дизайна.

• Натуральный камень
• Известняк
• Мрамор
• Бетон
• Каменный шпон

Камины уличные

Продолжайте наслаждаться отдыхом на открытом воздухе с уютным камином или кострищем на заднем дворе.Создайте уникальную атмосферу и комфорт, расширив жилое пространство на открытом воздухе. Наши наружные кострища и камины созданы, чтобы уникально подходить к каждому дому. Мы принимаем во внимание общий стиль вашего дома, особенности вашего ландшафта и важнейшие соображения безопасности.

Наши опытные специалисты обеспечивают качественную установку и ремонт каминов и дымоходов для клиентов Южного берега. С гордостью обслуживает жилые кварталы в Сэндвиче, Фалмуте, Плимуте, Хингеме, Ганновере, Скуэйт, Маршфилде, Даксбери, Кингстоне.

Монтаж дымохода из сэндвич-труб своими руками. Сэндвич-трубы: выбор, подключение, самостоятельный монтаж.

Сэндвич из дымоходов имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное — собрать бутерброд с дымоходом своими руками несложно и просто. Это действительно так — каждый может собрать это как дизайнер.

Недостатки дымоходов из сэндвич-труб:

• нарушение герметичности после определенного количества циклов нагрева и охлаждения;
• по сравнению с кирпичной конструкцией дымоход типа «сэндвич» имеет большую стоимость;
• срок службы составляет около 15 лет, тогда как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Столь короткий срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции от проверенной марки — это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода можно собрать сэндвич даже самой сложной конструкции.

Преимущества сэндвич-дымоходов следующие:

• Утепленные стены. Благодаря теплоизоляции даже дымоход, расположенный снаружи, не теряет тяги.Многослойные стенки препятствуют быстрому охлаждению продуктов сгорания, которые быстро удаляются через дымоход, а это не дает активного образования конденсата и сажи.
• Простая установка. Изучив принципы устройства дымоходов, собрать их сможет даже новичок.
• Разнообразие опций. Выпускаются модули прямые и угловые для сборки конструкции. Дымоход можно вести вверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстро попадают в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется возведение специального фундамента, как для кирпичного дымохода. Его можно прикрепить к потолку и стенам, установить непосредственно на отопительное оборудование. По сравнению с одностенными, многослойные дымоходы практически не образуют конденсата и пожаробезопасны.

Материал, из которого изготовлены трубы

Для различных отопительных приборов и топлива выбирается его марка стали. Он должен быть высоколегированным и нержавеющим, подходящим для изготовления химически стойких и огнестойких дымоходов.

В дымоходном устройстве одной из основных характеристик является марка стали как критерий долговечности и устойчивости к внешнему негативу

При сгорании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота , сера, соляная кислота.Кроме того, температура при сгорании разных видов топлива может сильно отличаться.

При нагревании дров или газа она не поднимается выше 450 ° С, при сжигании угля может достигать 700 ° С. Металлы по-разному реагируют на эти показатели. Поэтому при выборе системы дымоудаления основной характеристикой является качество и свойства стали.

Вариант № 1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, используемых для производства многослойных дымоходов:

• Нержавеющая сталь, стабилизированная титаном (AISI 321).Используется для оборудования, работающего по дереву. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура составляет 600-800 ° C.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж сэндвич дымохода из этой марки стали выполняется для отопительных установок, которые работают на дровах, газе, дизельном топливе. Металл кислотоупорный, обладает повышенной устойчивостью к коррозии, агрессивным средам различного типа.
• Жаропрочная сталь (AISI 304).Включение в состав хрома и никеля делает сталь нечувствительной к повышенным температурам и кислой среде. Используется для изготовления дымоходов с высокой температурой отходящих газов — около 1000 ° C. При температуре 600-800 ° C имеет свойство терять вязкость и пластичность, что приводит к охрупчиванию.
• Распространенные марки AISI 409 и 430 слабо устойчивы к высоким температурам и кислотным воздействиям. Большая часть китайской продукции и часть отечественного производства производится из стали этих марок.

Визуально проверить марку стали невозможно. При покупке вы можете проверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита. Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок привлечет

Вариант №2: Черный металл для дымоходов

Сам по себе, черный металл быстро изнашивается — окисляется и выгорает.Поэтому для его защиты используют специальную эмаль. Это увеличивает устойчивость к кислой среде. Эмаль может служить долго при температуре не выше 400 ° С и выдерживать кратковременное повышение до 750 ° С.

Разнообразие оттенков эмалированных труб делает их весьма востребованными

Эмалированные трубы используются для отвода продуктов горения от нагревательных колонн, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в разные цвета.Это позволяет правильно подобрать оттенки к интерьеру или фасаду дома.

Вариант № 3: Дымоходы комбинированные трехслойные

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба сделана из дорогой нержавеющей стали, а внешняя — из оцинкованного или эмалированного металла, это мало влияет на срок службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал.Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и установку.

Внутренний изоляционный слой

Между двумя трубами многослойного дымохода находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата — волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600 ° С, керамическая вата — до 1000 ° С.Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на работу дымохода

Ниже представлена ​​таблица, которая поможет вам определиться, как правильно выбрать дымоход для разных типов отопительного оборудования, чтобы он проработал дольше.

В инструкции по эксплуатации каждому дымоходному устройству дана допустимая температура

Установив многослойный дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом.А вот на русскую печь или печь для бани лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Конструкционные элементы и их особенности

Разнообразие продукции позволяет решать сложные задачи по возведению многослойных дымоходов.

Основными элементами конструкции канала дымохода являются:

• Отрезки прямые. Кусочки диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода проста, но на практике добиться этого сложно.
• Колени и тройники. Используются, если необходимо вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90 °) используют тройники с доработкой — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не выдерживали вес вышеупомянутой конструкции.
• Проходной. Изолирует трубу от межконтурных перегородок, служит приспособлением для дымохода.
• Кровля . Это металлический конус, который крепится к крыше под определенным углом. Помогает прокладывать трубу через крышу, не нарушая ее целостности и повышая пожарную безопасность. Вместо этого можно использовать специальный силиконовый герметик, который служит лучшей защитой от протечек.

Помимо вышеперечисленных элементов еще много инструмента для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра.Крепеж для крепления хомутов к стене подбирается в соответствии с материалом, из которого она составлена ​​

Как выбрать необходимый диаметр дымохода

Выбор диаметра дымохода осуществляется исходя из данных о мощности котел. Для маломощных систем отопления диаметром менее 3,5 кВт трубы диаметром 8 см, для котлов с показателем не более 5,2 кВт — трубы диаметром 9,5 см, более 5,2 кВт — 11 см. Сужать дымоход нельзя, а можно, наоборот, проводить его уширение.

Еще один показатель, влияющий на диаметр дымохода, — это толщина изоляционного слоя. Это может быть 25-100 мм. Чем его больше, тем лучше он проявляет свои свойства, но при этом увеличивается и его ценность. Толщина металла, используемого для производства труб, может достигать одного миллиметра.

Если необходимо построить, заменить или модернизировать часть дымохода, потребитель может попасть в сложную ситуацию. Элементы разных марок не могут обеспечить герметичность стыка.Приобретая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы отвода дыма

Перед установкой конструкции следует внимательно ознакомиться с технической документацией, правилами безопасности. Необходимо выполнить все меры по предотвращению возникновения пожара при эксплуатации дымохода.

Сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх.Запрещается подключать многослойные дымоходы напрямую к отопительному прибору.

К каменке сэндвич-элемент дымохода никогда не подключается — сначала устанавливают одностенную трубу или переходник (+)

Сначала устанавливают специальный переходник или стальную одностенную трубу длиной полметра. Если планируется вывод трубы прямо в стену, то монтируется горизонтальный отвод с небольшим уклоном в 2 °.

Адаптер предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб.

Участок неизолированной трубы может быть как коротким, так и длинным, если ожидается большая теплоотдача.Стены и расположенные возле него конструкции необходимо защитить щитом или кожухом. Устанавливают «в дыму», то есть надевают поверх патрубка отопительного прибора и дополнительно защищают стык термостойким герметиком.

Сборка «на конденсате» не позволяет влаге проникать внутрь системы утепления, из-за чего ее теплоизоляционные свойства значительно снижаются.

Элемент сэндвича дымохода может быть подключен к отопительному прибору через переходник — двухконтурная труба, нижняя часть которой установлена ​​«по дыму», а верхняя — «по конденсату».Все последующие трубы будут установлены «на конденсат», что исключит его протечку и защитит от повреждения слой теплоизоляции.

Места абсолютно всех стыков скреплены муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения бокового смещения конструкции через каждые два метра используются настенные кронштейны, а для тройников — опорные кронштейны. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проход потолка и стеновых плит

Даже тот факт, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно нагреться. Поэтому запрещается размещать их без дополнительной изоляции рядом с легковоспламеняющимися материалами (дерево, пластик и т. Д.). Места стыков сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке сокращен на 250 мм больше диаметра наружного трубка.Сделайте его круглой или прямоугольной формы. На свободное пространство укладывается термостойкий материал, который накрывается декоративными плитами.

Проходной блок термостойкий, предотвращает деформацию дымохода при смещении конструкции здания — усадку, влажную и температурную деформацию.

Для прохода через пол и, особенно, через легковоспламеняющиеся материалы, также используется специальный узел прохода. Между внешним контуром и внутренней поверхностью сборки оставляется воздушный зазор.При прохождении плиты или стены из легковоспламеняющегося материала вместо трапа можно использовать разгрузочную платформу. Он будет играть роль дополнительной опоры.

Прохождение сэндвич-системы через крышу

При удалении трубы дымохода через крышу нарушается ее герметичность. Чтобы укрепить трубу, защитить ее от воспламеняющихся элементов кровли и исключить возможность протечек в кровле, используйте специальные инструменты: конические крылья, силиконовые уплотнители. Эти детали имеют нормированные углы наклона, выбирайте их с учетом параметров кровли.

Силиконовый уплотнитель — master flash значительно упрощает работу и помогает создать надежную защиту от протечек.

Размещая трубу, она рассчитана так, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от попадания воды под кровлю поверх покрытия кладут фартук. Его края высаживают под кровлю.

Размещение конструкции над крышей

Высота дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, 1.2 м над поверхностью плоской крыши или 2 м при совмещенной крыше. Если заголовок от конька удален на полтора-три метра, то его следует разместить над коньком или напротив него.

Если расстояние составляет 3 м и более, допускается размещение головы не ниже черты, образующейся, если горизонтальная линия условно проводится от гребня, а угол 10 ° измеряется вниз.

Если головка трубопровода установлена ​​ниже, чем она должна быть, в системе может возникнуть обратная тяга

При наличии близко расположенного здания верх дымохода должен подниматься над крышей на один и более полметра и выше.Трубу такого размера необходимо дополнительно укрепить с помощью растяжек.

Планируя конструкцию дымохода, учитывайте тип кровли и расположение соседних построек. Труба не должна попадать в зону перелива, что негативно скажется на образовании тяги.

Если для покрытия кровли использовался горючий материал, в дымоход ставится искроуловитель. Конструкция дымохода завершается головкой в ​​виде конуса.Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в канале дымохода

Принцип действия дымохода основан на создании тяги — эффекта вентиляции, возникающего из-за разницы температур в середине и за пределами канала. Плотность теплого воздуха в дымоходной системе меньше, чем у холодного снаружи, и это приводит к перепаду давления. Из-за этой разницы холодный воздух попадает в топку, а горячий поднимается вверх по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие тяги — это визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и жужжание в трубе — на чрезмерное. Иногда тяга может менять направление на короткое время.

Распространенными причинами обратного или плохого тягового усилия являются высокое препятствие и низко расположенный дымоход

Без учета вовремя не очищенного и забитого дымохода, причины, по которым он создает обратную тягу, следующие: расчет соотношения мощности котла и параметров трубы;

неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;

большое количество узких участков и поворотов в конструкции дымохода;

расположение высокого конька по отношению к дымоходу или близлежащим высотным зданиям;

Даже для образования нормальной тяги крайне нежелательна нехватка свежего воздуха и недостаточная вентиляция в доме.

Как предотвратить проблемы с тягой

• высота конструкции должна быть не менее пяти метров;
• дымоход предпочтительно строить прямой — без изгибов и поворотов;
• оборотов (не более трех) производятся на угол 45 °;
• из котла может выходить практически горизонтальный участок дымохода (с уклоном 2 °), но не более одного метра.

Если в процессе использования дымохода возникают проблемы с выводом дыма, прибегают к установке специальных устройств, увеличивающих тягу.Это может быть:

• Работает по принципу снижения давления при избегании препятствий по воздуху. Эффективно работает в ветреную погоду, но может тихо и наоборот, предотвращая выход дыма.
• Стабилизатор . Это дополнительный элемент, имеющий форму зонтика и надеваемый поверх трубы. Снизу через открытую площадку поступает воздух, усиливая тягу.
• Роторная турбина . Работает за счет силы ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом.В безветренную погоду неэффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен неправильно.

Дефлектор может стать препятствием для отвода продуктов сгорания в безветренную погоду

Эксплуатация многослойных дымоходных систем

После установки дымохода следует запустить испытательную печь для проверки герметичности уплотнений, убедиться, что прилегающие конструкции и материалы не нагреваются.При первом использовании системы может появиться легкий дымок и специфический запах от нагрева остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление копоти. При чистке не используйте моющие средства. Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на выполнение такого рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб, можно посмотреть в видео:

Самостоятельная установка дымохода из сэндвич-труб потребует от пользователя изучить некоторые нюансы и тонкости.Но, правильно сделав работу, вы можете быть уверены в безопасности своей и своей семьи.

Утепленные системы дымоудаления, получившие название «сэндвич-дымоходы», приобрели широкую популярность.

Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: они просты в сборке, обеспечивают хорошее сцепление с грунтом и отлично противостоят высоким температурам и кислотам.

Что это за системы, и как установить сэндвич-трубу для дымохода своими руками?

Устройство данной системы простое: трубка из качественной нержавеющей стали, кислотостойкая и способная работать в высокотемпературных режимах, превращается в теплоизолятор из минеральной ваты (обычно базальтовой).Затем вся конструкция помещается в другую трубу, уже сделанную из оцинкованной стали, играющую роль защитного кожуха.

Системы заводского изготовления имеют ряд преимуществ:

1. В ассортименте помимо труб есть все необходимые элементы, которые могут потребоваться только при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, потолка и кровли, а также крепежные детали. кронштейны и многое другое.
2. Все части идеально согласованы друг с другом и спроектированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. Например, каждый элемент с одной стороны несколько заужен, чтобы его можно было просто вставить в соседнюю часть и надежно закрепить в ней.

Как и любая продукция, производимая на заводе, сэндвич-дымоходы имеют безупречный внешний вид, чего трудно добиться при самостоятельном изготовлении.

СНиП и технические характеристики базальтового теплоизолятора

Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование».Один из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

Также СНиП предписывает оборудовать такие помещения теплоизоляцией для обеспечения хорошей естественной тяги. В дымоходах сэндвич для этого используется вата из базальтового волокна:

1. Имеет низкий коэффициент теплопроводности.
2. Хорошо переносит воздействие высоких температур и кислот.

Немаловажную роль играет экологическая чистота материала.

Трубы многослойные с теплоизолятором

Предварительные расчеты

Стандарты определяют минимальную площадь сечения дымового канала, которая составляет:

• для котлов до 3,5 кВт: 196 кв. см;
• от 3,5 до 5,2 кВт: 280 кв. М. см;
• от 5,2 до 7 кВт: 378 кв. см.

Толщина теплоизолятора может составлять от 25 до 60 мм. Подбирается по температурному режиму, в котором будет работать дымоход.

Также перед покупкой всех комплектующих нужно определиться с длиной дымохода.

Расчет длины

При оценке необходимой длины следует учитывать следующие правила:

1. Головка дымохода должна располагаться на высоте 5 метров над землей.
2. Для крыш с покрытием из горючих материалов высота дымохода над коньком или плоской кровлей должна составлять 1 — 1,5 м.

При наличии противопожарного покрытия на крыше дымохода дымовой трубы разместить:

• на плоской крыше без парапета — 0.5 м над крышкой;
• на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) — 0,5 м над коньком (парапетом).

На расстоянии 1,5-3,5 м от конька (парапета) на негорючей крыше голова размещается на той же высоте, что и лошадь (парапет).

Если расстояние от конька (парапета) до дымохода более 3 м, узел устанавливается ниже конька (парапета), но на таком уровне, чтобы плоскость проходила через конь (парапет) и головку трубы. имеет уклон 10 градусов от горизонтали.

Расположение

• включал как можно меньше горизонтальных элементов;
• как можно больше находилось внутри отапливаемых помещений;
• не контактирует с горючими элементами, в том числе входящими в состав строительных конструкций.

Дымоход вертикальный после установки

Дымоход не должен соприкасаться с инженерными сетями, особенно с электропроводкой и трубами газоснабжения.

Монтаж дымохода из сэндвич-труб своими руками

При установке системы соблюдайте следующие правила:

1. Сборку следует начинать с теплогенератора.
2. Использование сэндвич-элементов для прямого подключения к теплогенератору не допускается.
3. Шаг крепления к стене должен составлять 2 м. Все отводы и тройники необходимо закрепить в обязательном порядке.

В конце дымохода необходимо установить дефлектор, предназначенный для защиты от попадания атмосферных осадков в трубу и предотвращения запирания продуктов сгорания сильным ветром.

Дымоход в потолке

Соединительные детали

При соединении элементов их внутренние трубки устанавливаются одна на другую.Если следующий по ходу дыма элемент переходит в предыдущий, такое соединение называется «конденсатом». Он позволяет влаге легко стекать вниз и исключает попадание ее через швы в теплоизолятор.

Если наоборот — предыдущее в следующем, то тип подключения называется «по дыму».

Максимально способствует оттоку продуктов сгорания.

Обычно к тройнику, служащему для отвода конденсата, система собирается «по дыму», а за ним — «по конденсату».Наружная труба предыдущего элемента всегда наматывается внутри внешней трубы следующего элемента.

Стык внутренних труб следует заделать термостойким герметиком, рассчитанным на температуру свыше 1000 градусов. Затем его стягивают зажимом из оцинкованной стали, который фиксируют болтами или проволокой.

После сборки элементы крепятся друг к другу с помощью фланцев, байонетных соединений или «мостиков холода».

Установка любого котла предполагает наличие дымохода.Какие преимущества и как его правильно установить, вы узнаете на нашем сайте.

Какие характеристики следует учитывать при выборе настенного газового котла читайте.

Отопление частных домов чаще всего осуществляется газом, так как это наиболее экономичный способ обогрева помещения. В этой статье поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора устройства.

Выход дымохода

Место, где труба пересекает внешнюю ограждающую конструкцию — крышу или стену — должно быть правильно спроектировано.Рассмотрим оба варианта:

Через стену

Снаружи на стене нужно закрепить кронштейн, к которому прикручены два уголка. Лежащий на углах тройник будет удобно перемещать из стороны в сторону — это необходимо для установки.

В дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными площадками для кронштейна.

В проем стены устанавливается втулка (также называемая отрезной), которая идет в комплекте.

Разработан специально для организации прохода труб через стены и потолки. Пространство между рукавом и стеной забивается утеплителем из минеральной ваты.

Перед установкой трубы проем с внешней и внутренней сторон закрывается листами негорючего материала, в которых проделываются отверстия для дымохода. После этого можно укладывать сэндвич-трубу.

Через крышу

Выпуск через крышу производится с помощью специального элемента — кровли.

Его конфигурация зависит от уклона кровли — это необходимо указывать при оформлении заказа.

Резка устанавливается снаружи кровли, сделанной в крыше, а изнутри закрывается листом стали или других негорючих материалов с отверстием для прохода трубы.

После установки вырезки на дымоход закрепляют регулируемый фартук, который предназначен для защиты всех швов и стыков деталей от атмосферных осадков.

Крепление дымохода

Для крепления дымохода к стене устанавливаются хомуты и кронштейны, устанавливаемые через каждые 2 м.

Тройники фиксируются с помощью специальных скоб, называемых опорными скобами.

При значительной протяженности выступающей над кровлей наружной части сэндвич-дымохода ее необходимо закреплять растяжками.

Для того, чтобы система отопления не требовала ремонта долгие годы, нужно правильно выбрать и установить. Рассмотрите изделия из стали, пластика, меди и оцените их плюсы и минусы.

Принцип работы системы отопления с естественной циркуляцией описан ниже.

Видео по теме

Если вы являетесь владельцем частного дома или коттеджа, вы наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого камином или печью, является установка дымохода. Основное назначение этого функционального элемента — удаление из топки опасных для здоровья продуктов сгорания, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и диаметром трубы. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка многослойной дымовой трубы предполагает соединение элементов конструкции и вспомогательных частей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить Тактико-технические характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Дымоход типа «сэндвич» — это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе монтажа. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубу, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного — прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.

Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с особенностями конструкции здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.

В состав сэндвич-дымоходной системы входят следующие основные элементы:

• Сэндвич-трубки;
• Тройники — конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
• Колено — элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
• Коллектор конденсата — еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
• Элементы кровли — части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
• Тройник ревизионный с дверцей — устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
• Горловина — конструктивный элемент, необходимый для устройства верхнего края дымохода;
• Консоль опорная — элемент конструкции, необходимый для крепления стены или пола под дымоходом;
• Настенный зажим — приспособление, предназначенное для надежного крепления дымохода к стене.

Преимущества и недостатки многослойных дымоходов

• Высокие эстетические характеристики и эффектный внешний вид;
• Благодаря конструктивным особенностям сэндвич-дымоходы эффективно сочетаются с различными моделями печей и котлов;
• Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
• В отличие от кирпичных дымоходов, сэндвич-конструкции значительно меньшего объема позволяют им не загромождать внутреннее пространство помещения;
• Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
• В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, длительное время сохраняет свои эксплуатационные характеристики;
• Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для непосредственной вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
• Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко очищать дымоходный канал;
• Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
• Благодаря удобству конструкции, при монтаже которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
• Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.

Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

• Возможность потери целостности конструкции в случае ее длительной эксплуатации;
• Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
• Высокая стоимость строительства;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что многослойные дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет сказано позже.

Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, стойкую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.

Дымоходы многослойные керамические

Конструкция керамических дымоходов представлена ​​трубой из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых — вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом установки керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения сэндвич-труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не проникнет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.

На что следует обратить внимание при установке дымохода из сэндвич-труб?

• Высота дымохода от каменки до головы — величина достаточно постоянная и должна быть не менее 5 м;
• Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек не должна быть более 1,5 м;
• В случае возвышения дымохода над крышей на 1.5 м и более, требует дополнительной фиксации с помощью растяжек;

• В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оснащенные сифоном для отвода конденсата, который предназначен для отвода конденсата и ревизии дымохода;
• В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
• При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
• Длина горизонтальных участков дымохода не должна превышать 1 м;
• Элементы дымохода необходимо устанавливать таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
• Монтаж отводов и тройников необходимо производить таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.

Как установить сэндвич-дымоход: пошаговая инструкция

Как выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

• Размер сечения дымоходной трубы;
• Длина трубы дымохода.

Размер сечения трубы определяется согласно СНиП.Они рассчитываются следующим образом:

• Если тепловая мощность не превышает 3,5 кВт, расчеты производятся следующим образом: 0,14 м x 0,14 м;
• Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
• При тепловой мощности от 5,2 кВт до 7 кВт размеры поперечного сечения составляют 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

• СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
• Дымоходы следует размещать выше конька дома не менее чем на 50 см;
• Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1: 1.5 м;

Нюансы, которые необходимо учитывать при установке

Возведение дымохода необходимо начинать с отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

• Дымовые трубы должны отличаться отсутствием выступов;
• Температура газов, проходящих по отводному патрубку, не должна быть выше 500 градусов;
• Максимальный угол подъема труб не должен превышать 30 градусов;
• Отрезки труб, расположенные под наклоном, должны быть без шероховатостей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
• Не лишним будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;

Важно! Дымоход необходимо установить таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первому участку дымохода и закрыть заглушкой, чтобы торчащий из нее нагреватель не был виден и из него не выходил пар;

Трубы вставляются одна в другую. Для выполнения этой манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов отличается меньшим диаметром.Этот конец нужно вставить в следующую трубу;

Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология установки сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув соединение, стянуть зажим с помощью болтов, гаек или проволоки;

Следующий этап — нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью кронштейнов.

Важно! Дымоход, монтаж которого производился своими руками, предполагает обустройство правонарушений. Назначение — это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.

Монтаж дымохода в местах соприкосновения с домом

Как перекрыть

Перекрытие (перекрытие) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается конструктивных элементов дома, необходимо установить специальный кусок дымохода, который представляет собой сквозную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше, чем толщина нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив точность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступаем к резке.

Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует изолировать утеплителем из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установить сквозную трубу и проверить вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходит через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.

В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется.Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных резаков. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать сэндвич-дымоход?», Посмотрите видео ниже.

Видео сэндвич-дымохода

Самостоятельный монтаж сэндвич-дымохода из нержавеющей стали не доставляет домашних мастеров никаких проблем. Монтаж такой конструкции может произвести любой желающий, просто внимательно изучив технологию работы.

1 Трубы нержавеющие — отличный материал для дымоходов

Установка котла, камина или любого другого отопительного сооружения обязательно требует установки эффективной системы, которая качественно отведет продукты сгорания.Еще пару десятилетий назад такую ​​систему можно было сделать исключительно из асбоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а преимуществ очень мало.

Ситуация изменилась, когда на рынке появились специальные дымоходы и комплектующие для дымоходов из нержавеющей стали.

Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, соответствующие всем существующим стандартам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

• Простота конструкции, что дает возможность произвести монтаж дымоходов в кратчайшие сроки.
• Возможность прокладки труб снаружи и внутри зданий.
• Отсутствие необходимости возведения отдельного фундамента под систему отвода продуктов сгорания (как следствие — значительно удешевление и упрощение монтажных работ).
• Небольшая тенденция дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
• Высокая устойчивость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов при эксплуатации незначительно разрушаются.
• Компактность многослойных конструкций. Для их установки внутри дома требуется минимум площади (традиционные кирпичные или асбоцементные трубы более громоздкие, чем изделия из нержавеющей стали).
• Отличные противопожарные дымоходы.

Кроме того, стропила, балки, кровля и другие элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба — действительно продуманная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали с использованием технологии аргоноплазменной сварки.Данная технология позволяет получать качественные стыки стыков труб, по структуре и эксплуатационным характеристикам близкие к самой стали.

Между двумя трубными изделиями для дымохода монтируется теплоизоляционный материал. Чаще всего для этих целей используют негорючее базальтовое волокно со специальными вяжущими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечения трубных изделий.

Для производства сэндвич-труб используются следующие марки стали:

• 321 — сплав для изготовления высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
• 430 — нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
• 310S — самый жаропрочный сплав. Изделия из него выдерживают 1000-градусные температуры.Такие трубы считаются самыми прочными в эксплуатации и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
• 316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
• 409 — сплав для производства многослойных труб, применяемых при строительстве дымоходов, каминов и печей.

Дизайн бутербродов прост. В его состав входят скоба, стенка и обжимной хомут, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую высоту и силовую конструкцию вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, следует учесть ряд важных особенностей. Они следующие:

1. Горизонтальные участки конструкции не должны быть длиннее 1 метра.
2. Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
3. Над плоской крышей дома срез трубы должен быть более 50 см.
4. Необходимо выполнить теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
5. Стыковка труб в толщине перекрытий здания и его стен запрещена.
6. При установке дымохода через крышу из огнеопасных материалов следует установить специальный искрогаситель.
7. Зазор между кровлей и нержавеющими трубами должен быть не менее 13 см. Это условие должно выполняться, даже если крыша сооружена из негорючих материалов.

Установка дымоходов из нержавеющей стали позволяет выполнить три поворота конструкции на всем ее протяжении. Запрещается переворачивать трубу более одного раза.

Вертикальные секции систем дымоудаления устанавливаются «на конденсат». Это означает, что каждая последующая часть трубчатого изделия всегда устанавливается на выходе.Такая схема дает гарантию того, что влага никогда не попадет в утеплитель.

А вот установку наклонных и горизонтальных секций следует устанавливать «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты сгорания без затруднений перемещаются по каналу дымохода.

Конструкция из нержавеющей стали для дымоудаления может быть расположена внутри здания. Затем дымоход закрывают кирпичной кладкой. Трубы для него можно использовать только с теплоизоляцией.Более надежной считается схема, при которой дымоход размещается на внешней стене. Функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода — пошаговая инструкция

Для начала нужно сделать разметку с помощью отвеса, где конструкция будет выходить из потолка. В отмеченном месте установим выпускной патрубок. Проем под ним следует утеплить утеплителем, устойчивым к высоким температурам.После этого можно приступать к установке комплектующих дымохода. Обратите внимание — труба не должна иметь стыков в проходном сечении через потолок.

Проверяем вертикальность ствола дымоходной конструкции и приступаем к монтажу дымохода от отопительной печи (камина и так далее) к трубе, установленной вверху. Система собирается последовательно — берем трубу и вставляем в предыдущую. Здесь необходимо выбрать глубину сопла.Оно должно составлять не менее половины поперечного сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных участков конструкции необходимо зафиксировать хомутами. Часто они идут в комплекте с сэндвич-трубками. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) прикрепите трубчатое изделие к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент — для фиксации отводов и тройников на дымоходе используйте отдельный кронштейн.Его установка увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4-5 метров.

Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом установки его отдельных элементов. В нижней части системы всегда предусмотрена съемная часть (также можно сделать дымоход цельным, но оборудовать его внизу дверцей). Это необходимо для периодической очистки конструкции.

После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш дымоход для сэндвичей из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.

Дымоход — неотъемлемая часть любой печи или котла. Теперь для устройства дымоходов предлагаются различные материалы. Одна из них — так называемая сэндвич-трубка. Что это такое, чем они хороши и как самому установить дымоход из сэндвич-трубы?

Что такое сэндвич-трубка

Сэндвич-тубы названы так потому, что в разрезе выглядят как сэндвич-сэндвич.Они состоят из нескольких частей:

• внутренний контур, по которому продукты сгорания выходят из топки, изготовлен из жаропрочной нержавеющей стали, латуни или меди,
• слой утеплителя — базальтовое волокно или пенополиуритан, в зависимости от назначения утеплитель трубы может быть разной толщины,
• внешний защитный слой из нержавеющей или оцинкованной стали.

Также существуют керамические сэндвич-дымоходы. Они намного тяжелее металла, поэтому их нужно заземлить под ними.При этом керамические варианты более долговечны — срок службы 25-30 лет, а металлические — около 15, а иногда и меньше. Керамический сэндвич — это труба из жаропрочной керамики, которая снаружи обернута матированными матами. Наружная оболочка — из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собираются дымоходы необходимой длины и формы.Длина одного модуля около 1 м. Они соединяются между собой точно так же, как и канализационные трубы: один конец каждого модуля имеет удлинитель, а другой сужается.

В комплект, помимо прямых цилиндрических модулей, входят и другие элементы:

• тройники для присоединения вертикального сечения,
• крепежные элементы,
• агрегаты для отвода конденсата,
• метчики для поворота канала на 90 или 45 градусов,
• узлов проходных перекрытий и кровли,
• флюгер предотвращающий обратное натяжение,
• грибов защитных,
• конусов,
Ревизия
• для обслуживания дымохода — тройник утепленный с дверцей, которая крепится снизу дымохода под тройник 45 градусов.

Важно! Если отопительный газ, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что на нем есть две цифры: внутренний и внешний диаметр. Например, внутренний диаметр дымохода 150 * 250 составляет 150 мм, а внешний — 250 мм.

Преимущества бутерброда

Почему для дымохода нужно выбирать сэндвич из нержавеющей стали? У них есть ряд важных преимуществ:

• малая масса,
• компактный размер,
• совместимость с разными типами отопительных приборов,
• можно устанавливать как внутри, так и снаружи дома,
• небольшое количество сажи внутри благодаря гладким стенкам,
• эстетическая привлекательность,
• пожарная безопасность — внешняя оболочка не нагревается до температур, создающих пожароопасность,
• устойчивость к коррозии,
• дополнительный фундамент не требуется,
• дымоход может быть не только прямым, но и изогнутым,
• возможность самостоятельной установки.

У этого типа дымохода есть свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности происходит из-за того, что при нагреве и охлаждении дымоход расширяется и сжимается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собрать сэндвич дымохода руками так, чтобы широкая часть внутренней трубы была направлена ​​вверх — этот метод называется «по конденсату».Дым поднимается снизу вверх, а конденсат, образующийся в трубе, стекает вниз, поэтому, если вы соберете трубу, как показано на рисунке слева, конденсат останется в соединениях и просочится в нагреватель. Влага в утеплителе не только снижает его теплоизоляционные свойства, но и разрывает трубу при замерзании, из-за чего быстро портится. В этом случае внешняя труба должна располагаться «вдоль дыма» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными.Второй способ означает, что труба протягивается по кратчайшему пути, а основная ее часть находится на улице. Достоинства приставного дымохода:

• проще в обслуживании,
• не находится внутри дома,
• нет необходимости в дополнительных узлах для прохождения этажей.

Если вы решите установить сэндвич с дымоходом внутри дома, то дымоход меньше подвержен внешним воздействиям, поэтому вы можете установить его в ванне и в начале участка перед сэндвич-трубой, установить водонагревательный бак или секция обогревателя.

Важно! Для любого способа установки дымохода между котлом или печью и многослойной конструкцией должна быть обычная труба без изоляции, которая должна иметь две заслонки заслонки для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, делаете ли вы дымоход для обогревателя, он у вас в здании или снаружи, существуют некоторые общие правила.

Монтаж металлического сэндвич-дымохода

Смонтируйте многослойную трубу для дымохода снизу вверх.На выходе из топки или котла надевается специальный переходник, стык промокается герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после топки должен быть из обычной неотапливаемой трубы. Затем к нему прикрепляется модуль бутерброда. Открытый слой нагревателя закрывается заглушкой или используется специальный пусковой элемент с закрытым нагревателем. Пусковая труба и весь участок до первого тройника натянуты «поверх дыма». Если он расположен горизонтально, то сделайте от ТЭН небольшой уклон в 3 градуса, чтобы в него не стекал конденсат.

Далее собирается бутерброд для дымохода «по конденсату». Стыки между модулями также промазываются герметиком и стягиваются хомутами. При первом топке топки и прогреве трубы герметик затвердеет и повысит прочность стыка.

Важно! Если дымоход необходимо пропустить через стену или крышу, на месте прохода не должно быть стыка двух секций. При креплении кронштейнов они также не должны располагаться на стыках модулей.

При сборке сложно соединить одновременно внутреннюю и внешнюю трубы. Затем действуйте следующим образом. Внутренняя трубка удлинена узким концом до 15-20 см, плотно вставлена ​​в уже установленный модуль. После этого узкая часть (на установленном модуле) внешней оболочки промазывается герметиком, а широкая часть смещается вниз, чтобы получить максимально плотное соединение. Снаружи стык затягивается хомутом.

Если стена сделана из негорючего материала, то трубу нужно пропустить через асбестовую или металлическую гильзу, например, от трубы большего диаметра.Между гильзой и стеной прокладывается базальтовый шнур, а внутри закрепляется сэндвич-труба для дымохода, набивая гильзу базальтовой ватой.

Если стена сделана из горючих материалов, например, из дерева, то при сборке сэндвича с дымоходом своими руками используйте специальный металлический узел прохода. Для этого проделайте в стене квадратное отверстие таким образом, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняется базальтовой ватой, снаружи проем закрывается металлической пластиной или специальной декоративной муфтой.Прорези заделываются. Также производятся готовые переходные узлы с теплоизолятором (типа «бутерброд в бутерброде»).

Металлическая пластина, закрывающая проход, должна поддерживаться скобами. На них опирается вся вертикальная часть дымохода. В его нижней части монтируется ревизия с краном или дверцей для слива конденсата. Если дымоход длинный и тяжелый, то предусмотрены дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делается внутри помещения, то также соблюдаются необходимые зазоры между дымоходом и стенами.Через перекрытие трубу также проводят, как через стену. Пропуск трубы через крышу производится с помощью эластичного узла (крысы), как на фото.

Если крыша из плоского материала, а не гофрированная, как гофрированный лист, может хватить куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от влаги, а сверху — грибка.
