Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление.

Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт	Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м)	1000
Песок (уровень грунтовых вод выше 5 м)	500
Чернозем	200
Влажная супесь	150
Глина полутвердая или меловой слой	60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

• Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
• Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
• Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

• Перфоратор. Пригодится для проделывания отверстия в стене.
• Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
• Гаечные ключи.
• Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм² или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
• Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.
• Болт М8 или М10.
• Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh.

ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

Как сделать заземление на даче

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т. п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

• Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
• Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
• Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
• Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
• Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Цены на защитную автоматику

Защитная автоматика

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунта	удельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)	1000
Песок (при уровне грунтовых вод выше 5 м)	500
Плодородная почва (чернозем)	200
Влажная супесь	150
Полутвердый или лесовидный суглинок	100
Меловой слой или полутвердая глина	60
Графитовыен сланцы, глинистый мергель	50
Суглинок пластичный	30
Пластичная глина или торф	20
Подземные водоносные слои	от 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

Возможные схемы заземления в частном доме

• Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

• Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
• На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
• Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

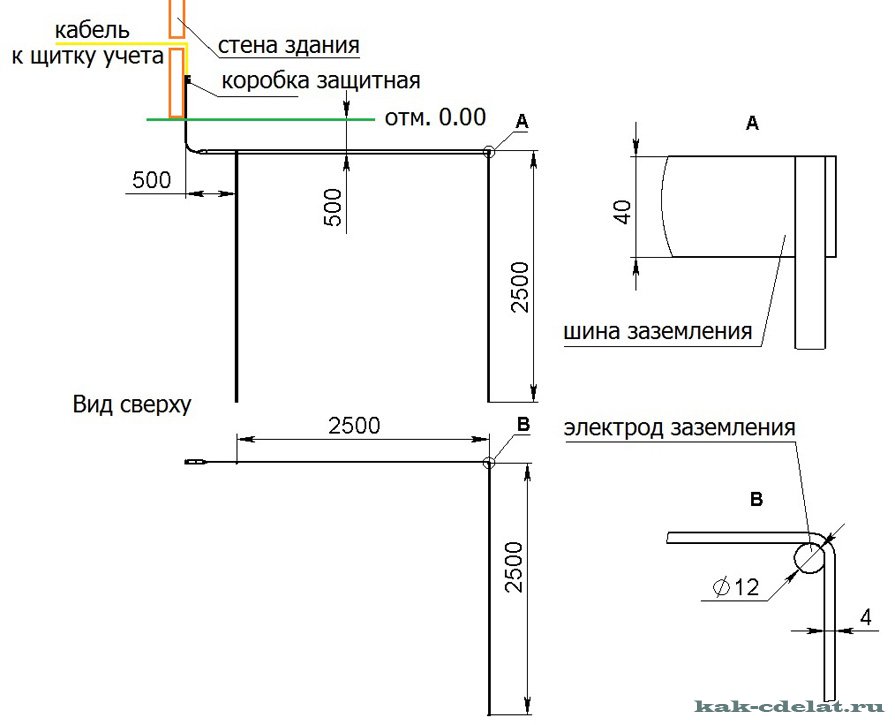

Схематично эта система выглядит подобным образом:

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

• Итак, первоначально на выбранном месте делается разметка.

Котлован и траншея для контура заземления

• Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

Можно не рыть котлован, а ограничиться выкапыванием траншей

• Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт

• Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

Электроды последовательно забиваются в землю на нужную глубину

• В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

Электроды с помощью сварки соединяются стальной полосой

• После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

Шина приваривается к контуру и проводится до цоколя здания

• Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
• Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

Клеммный переход на провод заземления

• Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

В данном случае шина заземления из арматуры заведена внутрь помещения

• Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

Бронзовая распределительная пластина для подключения проводов заземления

• Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

• Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

Комплект штанг для сборки заземляющего электрода

• Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту

• Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.

Нагель — насадка, которая будет передавать ударное усилие от молота

• В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

Комплектующие для молниезащиты и заземления

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

• С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта

• Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

• Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
• Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
• Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
• Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

• Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
• Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.

Видео: как сделать заземление не даче с помощью модульной штыревой системы

как правильно сделать заземление, основные схемы, устройство контура

Людям, проживающим в собственном частном доме или на даче, нужно обязательно защитить себя от возможности поражения электрическим током. Для этого главную электрическую установку в частном доме нужно соединить с землей (заземлить), при помощи проводника. Даже человек, не знакомый с электричеством, может самостоятельно сделать заземление для своего частного дома. Рассмотрим, как можно сделать его на даче, и его основные схемы.

Чтобы безопасно использовать электричество на даче, нужен правильный заземляющий контур, который объединяет все бытовые электрические приборы.

Зачем необходим заземляющий контур

Заземление для дома, это соединение электрических установок с металлическим контуром, который помещен в грунт. Все дело в том, что электрические приборы в рабочем состоянии не проводят ток, но если происходит нарушение изоляции, то корпус будет находиться под напряжением. Прикосновение к такому устройству для человека может стать очень опасным. Чтобы его не поразил электрический ток, и используется заземляющий контур.

Кроме этого, большую опасность представляют металлические предметы, которые могут находиться рядом с неисправным устройством. Это могут быть: водопроводные трубы, стояки отопления и так далее. Даже при небольшом касании к ним, цепь может замкнуться. В результате смертельно опасный ток пройдет через человеческое тело. Поэтому многие современные электроприборы оснащены специальным кабелем питания, который имеет трех контактную вилку. Соответствующие розетки должны быть установлены в доме.

Заземляющий контур:

• Защищает от поражения током.
• Уменьшает уровень высокочастотных магнитных помех, которые излучают бытовые приборы.
• Обеспечивает безопасную работу электрических устройств, которые работают там, где влажность повышена. Например, стиральные машины, бойлеры и водонагреватели.
• Уменьшает шумовые помехи.

Благодаря заземлению владелец загородного дома может быть уверенным, что при скачке напряжения в сети имеющаяся в доме бытовая техника не испортится и никто из людей не пострадает.

Основные виды

Схему заземления можно разделить на два вида: рабочее и защитное заземление.

Защитное. Электрическое оборудование соединяется с землей. Это наиболее распространенный и простой вариант защиты от поражения электрическим разрядом.

Рабочее заземление. Его применяют, когда нужно предотвратить повышение напряжения, которое возникает при разрушении изоляции. Например, при попадании в дом молнии.

Какую бытовую технику нужно заземлять

Бойлер. Его заземление является одним из самых важных моментов. Все дело в том, что материал бойлера часто выполнен из нержавеющей стали, а она плохо противостоит воздействию блуждающих токов, которые отводятся заземлением. Этот блуждающий ток может поразить человека, который принимает душ, или при простом касании к бойлеру.

Стиральная машина. Имеет высокую электрическую емкость, которая образуется благодаря влажности в помещении.

Компьютер. Его блок питания устроен таким образом, что рабочая утечка может быть даже больше, чем у стиральной машины.

Электрическая плита. Имеет высокую мощность, и как результат высокую вероятность пробоя.

Принцип действия заземления

Если человек соприкасается с устройством, у которого на поверхности возникло напряжение, ток уходит в землю не через человеческое тело, а через проводник. Это происходит потому, что у человека сопротивление тела составляет один килоОм, а у проводника — четыре Ома. Поэтому ток выберет самый простой и быстрый путь движения от устройства к земле, которая имеет большую электроемкость.

Самый простой пример заземления, это громоотвод (молниеотвод). Это заземление только между землей и небом. Электрический разряд попадает в длинный металлический штырь, и, не затрагивая самого жилого строения, уходит в землю. В общую схему заземления громоотвод тоже входит.

Как сделать заземление на даче своими руками

Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.

Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.

Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди.

Схема контура заземления своими руками

Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.

Как сделать заземление частного дома своими руками? Для этого необходимы:

• Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
• Металлическая платина размерами 40 х 4 миллиметров .

На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.

По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.

Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.

Проверка заземления

Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.

Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.

Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.

Еще один способ заземления для дома своими руками

Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления. При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.

Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.

Необходимо отметить, что очень важно использовать во время работы только качественные материалы и обязательно соблюдать технику безопасности во время работы.

Заземление на даче своими руками

Обезопасить себя и своих близких от удара током на даче лучше всего с помощью заземления. Чаще всего здесь мы пользуемся приборами, которые уже «списали» со службы в квартире или жилом частном доме. В связи с этим вероятность поломок увеличивается, следовательно, увеличивается и риск удара током. Это может быть следствием повреждения изоляции или поломки другого характера. В любом случае электричество в доме необходимо сделать максимально безопасным для людей. Для этого и производится заземление дачного дома.

В физиологии человека заложено сопротивление тела воздействию электричества (около 1 000 Ом), но в случае использования неисправных электроприборов этого недостаточно и рука человека при соприкосновении с поверхностью прибора может стать проводником опасного разряда. Именно поэтому при строительстве дома устанавливается специальная конструкция с низким сопротивлением (10-30 Ом), которая объединяет все электроприборы между собой контуром, берет на себя разряд при коротком замыкании и уводит его под землю.

Заземление дачного дома представляет собой металлическую конструкцию из специальных стержней, расположенных под землей, на участке дома, объединенных единым контуром со всеми бытовыми приборами и другими токопроводящими поверхностями в помещениях (каркас здания, системы коммуникации и вентиляции). Минимальное количество стержней – три штуки, но можно установить и больше. По форме конструкция под землей может быть расположена в форме прямоугольника или треугольника. Здесь важно, чтобы расстояние между стержнями было от 1,2 м и больше.

На первом этапе место под конструкцию по периметру выкапывается траншея глубиной до 0,5 м. и шириной до 0,7 м. У вершин запланированной фигуры (прямоугольник или треугольник) вставляются стержни, которые забиваются вглубь, как минимум, на 2 м. При этом в траншее, над поверхностью земли должно остаться около 20 см основания для последующего соединения всей конструкции. Заострение нижнего края стержня ускоряет этот процесс. При заземлении дачного дома не рекомендуется использовать в качестве стержней арматуру, так как она достаточно быстро ржавеет, а каленый наружный слой не обеспечивает равномерного распределения тока по сечению.

Рис.1. Схема заземления на даче своими руками

Следующий этап заземления дачного дома – объединение стержней металлической полосой размером 40х4 мм. Для лучшего контакта соединение происходит путем сварки частей между собой. В крайнем случае можно использовать болтовое соединение, но крепить части нужно очень плотно, чтобы цепочка была замкнутая. Этой же полосой или металлической проволокой необходимо провести заземление дачного дома к жилому помещению для соединения с электрощитом. За счет большей площади полоса — более выгодный вариант, но она менее гибкая, чем проволока. При этом необходимо соблюдать следующие правила: площадь сечения проводника должна быть не менее 50-150 кв. мм, в зависимости от того, сталь это или медь. После того, как вопрос с установкой конструкции решен, необходимо сделать замер сопротивления контура заземления дачного дома. Для получения наиболее точных данных рекомендуется приглашать для этого специалистов со специальными приборами. Если в результате измерения выяснится, что уровень сопротивления выше положенного, то можно добавить еще один стержень и присоединить его контуром к остальным частям конструкции.

Существует еще один вариант конструкции, наиболее подходящий для каменистой почвы. В этом случае заземление на даче делается без вертикального вкапывания стержней. Заземлители укладываются горизонтально, желательно по периметру всего дома, и обладают тем же эффектом, что и первый вариант конструкции. Это происходит за счет большей площади конструкции, которая располагается под землей.

Рис 2. Пример горизонтального заземления

После завершения работ по заземлению дачного дома, перед засыпкой конструкции, необходимо покрыть конструкцию антикоррозионным составом, после чего сфотографировать все части контура. То же самое можно сделать и внутри дома для проводки, вентиляции, коммуникаций. Дополнить конструкцию можно системой уравнивания потенциалов. Она исключает возможность удара током человека при одновременном прикосновении к двум разным токопроводящим поверхностям. Для этого между собой соединяются абсолютно все металлические части дома. Это и каркас стеновых панелей, и все коммуникационные трубы, и контур заземления, и вентиляция, и нулевой проводник системы электроснабжения.

Чтобы сделать качественное заземление на даче своими руками важно в точности следовать правилам его установки и выполнять все работы на совесть, ведь именно от этого может зависеть здоровье и безопасность окружающих вас людей.

Видео: заземление на даче своими руками

Добавить комментарий

Как сделать заземление на даче

Дача – место временного проживания семьи.  Как и любой дом, дачный дом имеет необходимое электрооборудование, как минимум это освещение и несколько розеток для подключения холодильника, электроплитки. Для обеспечения безопасности людей, находящихся в доме, для предотвращения ударов током необходимо сделать заземление дачи.
Также заземление необходимо для системы внешней молниезащиты дачного дома. Даже если дом небольшой и построен из дешевых материалов, стоимость восстановления дачного домика, после того как он сгорит от удара молнии, намного перекроет стоимость устройства грозозащиты (молниезащиты) и ее заземления.

Если дачный дом небольшой, то защитное заземление дачи и заземление молниезащиты дачи фактически представляет собой одно устройство заземления.
В дачных поселках электропитание к дому подводится, как правило, посредством воздушной линии. В данном случае необходимо сделать повторное заземление на последней перед домом опоре воздушной линии.

Если к дому подходит два провода, фаза и ноль (совмещенный нулевой рабочий и нулевой защитный PEN проводник), и на вводе в дом не делается разделение PEN-проводника на нулевой (N) и защитный (PE), заземление дачи необходимо подключать к нулевому рабочему проводнику. Если на вводе в дом делается разделение PEN проводника на нулевой N и защитный PE, заземление подключается к PE проводнику, а между PE-проводником и N-проводником делается перемычка.

Те же самые операции производятся при трехфазном подводе электропитания к дому (четыре провода: 3 фазных и один PEN-проводник).
С точки зрения электробезопасности, разделение PEN-проводника на PE и N-проводник эффективнее чем защитное зануление (защитное зануление в электроустановках напряжением до 1кВ – преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности), когда корпуса электроприборов соединяются с нулевым проводником, а заземляется N-проводник.

Традиционно считается, что заземление должно выполняться в виде контура вокруг дома. Это совсем не обязательно. Защитное заземление должно обеспечивать хорошее сопротивление (низкое; как правило, меньше 4 Ом). Контур надо укладывать в случае, если необходимо делать систему уравнивания потенциалов по площади здания, что в случае дачного домика не нужно. Также контур делается, если в качестве молниепремника внешней системы грозозащиты используется металлическая кровля крыши или молниеприемная сетка.

В остальных случаях можно использовать глубинное заземление. Для небольшого дома, как правило, достаточно 2-3 очагов глубиной 7-15 метров (зависит от грунта) для достижения сопротивления заземления менее 4 Ом.

Добавить комментарий

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

1. Сварочный аппарат и маска для сварки.
2. Кувалда 5-8 кг.
3. Лопата (штыковая и совковая).

Материалы

1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
4. Электроды 3 мм.
5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

1. Провода со столба, запитывающие дом.
2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
3. Место распайки (подключения) заземления, и питающих проводов со столба.
4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1. 8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления

В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.



Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Как сделать заземление в частном доме самому, своими руками, схемы, фото, видео

Если вы читаете эту статью, то наверняка уже знаете для чего делается заземление в частном доме.

Важное напоминание

А для тех, кто еще сомневается в целесообразности выполнения таких работ мы напомним.

Заземление предназначено для отвода опасного напряжения с корпусов электроприборов и других устройств, запитанных от электросети, а также оно защищает последние от выходи из строя.

Опасное напряжение (потенциал) может появиться на корпусе электроприбора в результате повреждения одного из проводов (фазы) и отводится оно с корпуса через специальные провода в землю.

Речь идет только про защитное заземление. Существует еще и рабочее заземление, но оно применяется в промышленном оборудовании.

Если проигнорировать установку заземления, то появится большая вероятность поражения человека электрическим током.

К примеру, большую опасность в этом плане несет стиральная машинка, были случаи, когда в результате отсутствия заземления людей била током сливающаяся после стирки вода.

Не трудно догадаться, что опасный потенциал вода получала от не заземленного корпуса, опасному напряжению просто не было куда деваться.

Почему заземление — это важно?

Во-первых, это безопасность жильцов дома, про это мы уже упоминали выше.

Во-вторых, если вы строите новый дом, не важно самостоятельно ли вы это делаете или все работы делает подрядчик, все должны придерживаться специальных норм: СНиП (строительные нормы и правила, ГОСТ и ПУЭ (правила устройства электроустановок).

Согласно этим нормам и правилам еще при строительстве частных домов организовывается так называемая система TN-S (электросистема дома с заземлением).

Если же эту систему организовывать уже после строительства дома, то придется делать демонтаж, к примеру, всей двухжильной проводки, и менять ее на трехжильную, а это очень дорого.

Конечно, можно потом сделать заземление только на одну розетку, к примеру, для подключения стиральной машинки.

Но лучше сделать это сразу еще в ходе строительства и на все розетки. Так рекомендуют специалисты.

Если же был приобретен старый частный дом, то с учетом особенностей эксплуатации современных электроприборов вам скорее всего тоже придется делать систему заземления.

Ведь в старых домах начиная с хрущевских времен норма электропотребления на квартиру не превышала 1,3кВт, при этом стояли предохранительные пробки на 6А.

Но в данном случае разобраться с заземлением можно будет и самому и об этом мы поговорим дальше.

Читайте также:

Поговорим про контур

Контур представляет из себя сложную, но вполне понятную конструкцию.

Он состоит из внешних и внутренних устройств, которые в свою очередь делятся на:

1. ВНЕШНИЕ УСТРОЙСТВА. Вкопанные на 2 метра колья-электроды, соединённые в верхней части между собой пластинами. От электродов отходит заземляющий проводник, который представляет из себя круглую или плоскую сталь. Заземляющий проводник подходит к щитовой в доме и, как правило, соединяется к ней через медный провод.

2. ВНУТРЕННИЕ УСТРОЙСТВА. Провода заземления, которые идут от розеток, и непосредственно щитовая в которой с помощью специальной шины происходит объединение проводов внешней и внутренней системы.

Теперь давайте рассмотрим, как самому смонтировать такое заземление в своем доме.

Читайте также:

Схемы заземления

Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

Замкнутая схема.

Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).

Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.

Плюс данный системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.

Линейная схема.

Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.

Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.

Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.

Но это еще не все. Схемы заземления можно усовершенствовать.

К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.

Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.

А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.

Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.

Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.

Читайте также:

Так какой все же контур выбрать?

Давайте сначала разберемся при каких условиях используют те или иные типы контуров.

Замкнутый треугольный контур:

1. Сеть 220/380В в дом заведена через силовой вводный щит.
2. Продолжительная суммарная потребляемая мощность более 3кВт.
3. Наличие электроприборов промышленного типа с предусмотренным выводом под заземление (токарный станок, циркулярка, сверлильный станок и т. д.).

Две группы линейных заземлителей:

1. Потребляемая суммарная мощность свыше 1кВт в течении 20 минут.
2. Электропровод заведен под землей через внешний щит.
3. В доме присутствует хотя бы одна из коммуникаций (связь, газ, вода, канализация).

Существуют много и других факторов поэтому в данном случае лучше всего посоветоваться со специалистом, а работы выполнить самостоятельно.

Готовим материал и инструмент

Мы будем исходить из того, что делаем замкнутую треугольную схему заземления, так как она наиболее популярна.

Сначала давайте разберемся с материалом, а уже исходя из того какой он будет, будем готовить инструмент.

Итак, из материала нам будет необходимо:

1. Для вертикальных кольев заземления можно использовать: трубу с толщиной стенок не менее 3,5 мм и диаметром 30 мм, арматура в диаметре 2-3 см, уголок 5х5 см (лучше из нержавеющей стали). Длина любого материала должна быть не менее 2 метра.

Перед использованием заготовок их рекомендуется заточить любым удобным вам способом.

2. Металлические полосы сечением 40х4 мм, длиною не менее 1,2 метра.

3. Такая же, как и в п. 2 металлическая полоса, но желательно из нержавеющей стали. Длина ее будет зависеть от расстояния от места установки кольев заземления до места заводки ее в дом.

4. Медный провод для фазного проводника в диаметре 6 мм.

5. Болты. Рекомендуется М8.

Читайте также:

Готовим инструмент.

Нам понадобится в обязательном порядке:

1. Сварочник.
2. Электродрель с сверлами (сверлить отверстия под болты).
3. Болгарка (затачивать колья, резать металл).
4. Перфоратор (заводить заземление в дом и для других работ).
5. Наточенная штыковая лопата.
6. Тяжелая кувалда.
7. Ключи в зависимости от того, какие болты у вас будут.

Где вбивать колья?

Место забивки кольев должно находиться не далеко от отмостки дома, не более одного 1,2 метра.

Прежде всего оно должно быть безопасным и не посещаемым людьми и животными.

Если у вас нет не посещаемых мест вокруг дома, то данный участок следует огородить.

Читайте также:

Ход работ

Копаем траншеи.

Глубина траншей должна быть 0,5 – 0,7 метра. Их вид сверху должен представлять равнобедренный треугольник со сторонами длиною 1,2 метра.

До места завода заземления в дом, если это необходимо, тоже роется траншея с такой же глубиной.

Забиваем колья.

Колья забиваем по углам траншеи на глубину 2 метра. 20 – 30 см оставляем для приваривания других элементов конструкции.

Не забудьте наточить колья, к примеру, если у вас уголок, то это можно сделать с помощью болгарки.

Во время забивания кольев сверху их можно поливать водой, которая будет играть роль своеобразной смазки. Таким образом работа пойдет быстрее, да и кувалду можно будет использовать полегче.

Сварочные работы.

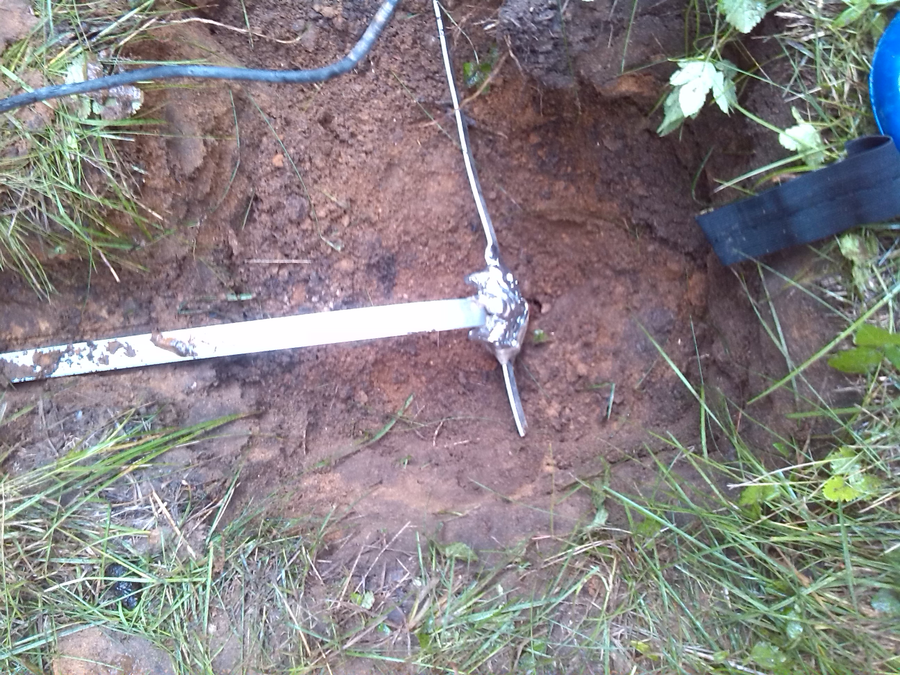

Привариваем горизонтальные стальные полосы к кольям. Отдельно привариваем металлическую пластину, идущую к месту входа заземления в дом.

Подключение к шине заземления.

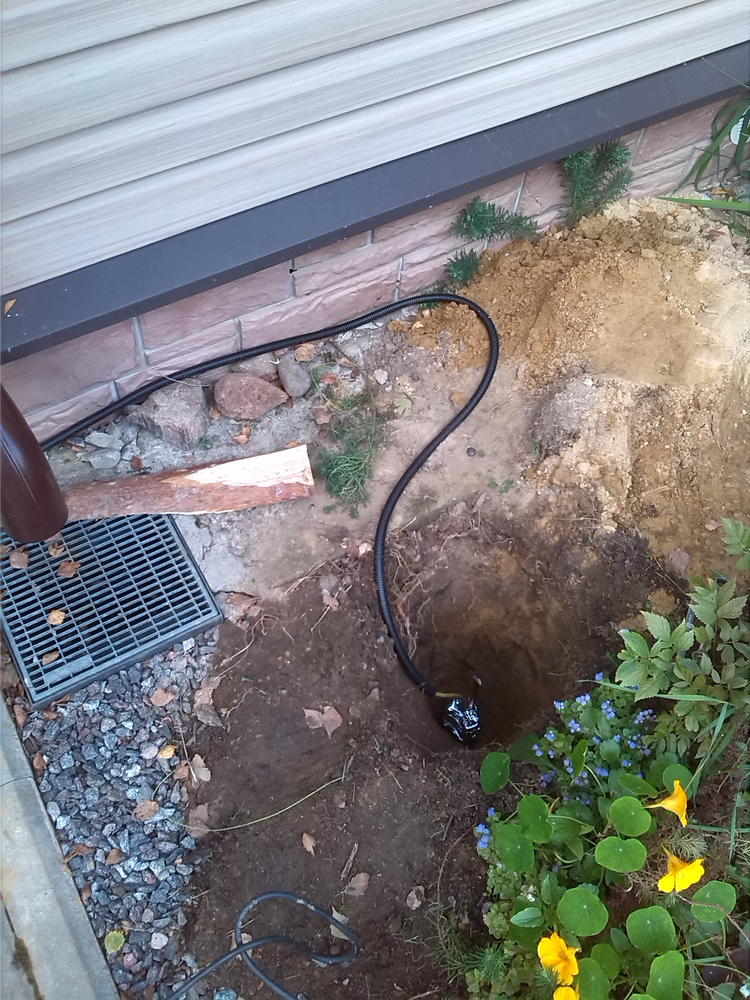

Используя медный провод диаметром 6 мм и болты, подсоединяем один конец провода к металлической пластине, а другой к шине.

Как проверить заземление?

Есть много способов проверки правильной работы заземления. Профессионалы и опытные электрики делают такую проверку с помощью специальных приборов, к примеру, старым, но проверенным ПКП -3.

Или используют более современный меггер.

Читайте также:

Проверяют сопротивление металлосвязи и сопротивление растекания тока (проверяют меггером).

Сопротивление растекания тока не должно превышать 4 Ом.

Но что делать, если таких приборов у вас нет.

Существует народный способ проверки правильности выполнения работ по установке заземления, с помощью обычной лампы мощность более 100Вт.

Вкручиваем лампу в патрон с переноской. Подключаем один конец переноски к фазе 220В, а другой конец к контуру заземления, а точнее к одной из горизонтальных пластин.

Если лампа будет гореть ярко, как будто она подключена к розетке, то значит работы выполнены правильно.

Если недостаточно ярко, значит сварочные работы скорее всего были не качественными, нужно лучше проварить стыки конструкции.

Если лампа не горит, значит необходимо проверить на целостность всю схему, начиная от щита заземления, где-то была допущена существенная ошибка.

Читайте также:

Подводим итог

Как мы видим сделать заземление в частном доме своими руками не так уж и сложно, достаточным будет правильно подобрать тип контура для дома и подготовить необходимый материал и инструмент.

Для сварочных работ на 1 час можно нанять спеца или попросить друга. Для земляных работ тоже много ума не нужно.

Если вы не разбираетесь как все это завести в дом и подключить к щитовой, то тоже можно нанять электрика.

По крайней мене это будет на много дешевле, чем отдать все работы какой-то фирме, которая сдерет с вас по полной программе. При этом полную электробезопасность они все равно не гарантируют.

Защита

— В моей стране нет системы заземления, как я могу защитить себя?

Правила электропроводки Египта соответствуют стандартам IEC.
Вполне вероятно, что то, что вы описываете, — это то, что обычно делается, а не то, что требуется сделать. т.е. вполне вероятно, что установка технически незаконна. Это не означает, что кто-то из авторитетов достаточно заботится о том, чтобы что-то с этим сделать.

Настоящий документ International Electrical «Стандарты и правила» — это стандарты проводки, применимые во всем мире.На странице 2 показано, что Египет использует стандарты IEC. Розетки соответствуют немецкому стандарту IEC — стр. 16 — двухконтактные, без поляризации, с боковым заземляющим контактом.

Говорят

• ОБЩИЕ ЦЕПИ Эти цепи питают оба точки освещения и розетки. Рейтинг защитного устройства обычно составляет 16 А. Нет ограничений по количеству розеток в цепи. Этот предел рассчитывается согласно ожидаемому / вероятное использование схемы. Разъем розетки обычно 2P + E типа «немец».Эти заглушки неполяризованный. Все немецкие розетки заземлен. В целом защитный проводник распределен по всей все схемы. Для устройств класса II <2,5 А, используется евровилка. Сечение провода фиксированные установленные кабели обычно 1,5 мм² (защищен цепью 16 А Выключатель).

и

• ЗАЗЕМЛЕНИЕ Заземление местное, обычно сквозное. устройство заземления фундамента. Все металлические услуги должны быть клееный (газопровод и водопровод, системы отопления, канализации и т. д.) с 10 мм2. В ванных комнатах местные уравнивание потенциалов могло иметь площадь поперечного сечения 4 мм2. Нейтраль в системе управления повторно заземлена. панель. Защитный проводник распространяется на все розетки.

Связанный:

Членство в МЭК

Электрические розетки

Мировые стандарты электроэнергии

__________________________

Как сказал Джон Д. — GFI / ELCB (прерыватель замыкания на землю / автоматический выключатель утечки на землю может отключать цепь, когда вы чувствуете удары током (в зависимости от того, насколько велика утечка, но с системой, которую вы описываете, это может быть серьезным неудобством).

---

Я не утверждаю, что следующее является разумным, практичным или даже безопасным — но это система, которая ДОЛЖНА работать, но не является стандартной и может нарушать местные нормативные стандарты:

Обеспечьте местный грунт водопроводом или аналогичным устройством.

• Это МОЖЕТ уже существовать и МОЖЕТ быть уже подключено к нейтрали на вашем распределительном щите. @Alephzero отметил, что подключение к «водопровод» в случайных местах в доме может быть как опасным, так и незаконным в некоторых странах.Я согласен, что это неразумно. Я хотел сказать, что точка, где основная металлическая водопроводная труба для дома входит в землю, обычно является хорошей точкой либо для заземляющего стержня, либо для подключения к металлической водопроводной трубе. В некоторых нормативных системах требуется, чтобы была создана подходящая система заземления И , которая была связана с водопроводной трубой в точке входа в землю (почву). Это гарантирует, что соединение с землей является хорошим (по конструкции) и что формальные соединения и соединения заземления водопровода не создают разности потенциалов во время серьезного повреждения из-за того, что тот или другой имеет более низкое сопротивление относительно истинного заземления.

Обеспечьте 3-х контактные розетки с заземлением.

Продлите заземление, как указано выше, до заземления розетки.

Установите на устройство 3-контактный штекер и шнур и подсоедините корпус к проводу заземления.

Сейф ?: Возможно, но не определенно. ЕСЛИ ваша локальная система подает высокое напряжение на корпус устройства, подключение заземления может быть, а может и не быть «хорошей идеей».

________________________

Правила и практика в Новой Зеландии, например:

Вот соответствующие нормы Новой Зеландии по заземлению. Совершенно очевидно, что в Египте имеются эквивалентные документы по стандартам.

NZECP: 25 1995 НОВОЙ ЗЕЛАНДИИ ЭЛЕКТРИЧЕСКИЕ ПРАКТИКИ ДЛЯ ЗАЗЕМЛЕНИЯ И ОБОРУДОВАНИЯ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК НИЗКОГО НАПРЯЖЕНИЯ

NZ Правила электробезопасности и как DF здесь
Старое

Связанный:

Википедия Системы заземления

Вот полезный 76-страничный pdf-файл от AVO по тестированию сопротивления заземления
Вводная страница PDF Практическое руководство по испытанию сопротивления заземления

Электрика — Добавьте заземление в квартиру на 9-м этаже в стране без электрического кода

Выберите код электрики

Выберите электрический код и следуйте ему.Выберите тот, в котором ваша система электропроводки в норме. Если у вас питание 110/220 В, расщепленная фаза (220 В с нейтральным центральным ответвлением с 110 В с каждой стороны), то следуйте нормативам Северной Америки. Если у вас напряжение между нейтралью и «горячим» напряжением 220 В, следуйте правилам ЕС.

На расщепленной фазе нейтраль — серьезное дело

Одна из самых страшных вещей, которые можно встретить в североамериканской системе с разделенной фазой, — это потеря нейтрального провода. Цепи на 120 В становятся несбалансированными, и половина из них на больше, чем на , чем на 120 В, а другая половина меньше (но в сумме они составляют 240 В).И они раскачиваются взад и вперед, когда устройства взрываются, пока в конце концов все не задымится. Потеря нейтрали — серьезное дело, и если вы не можете получить надежную нейтраль от владельца здания, вам, возможно, придется использовать внешние линии 240 В (220 В) и производить свою собственную сеть 110 В с собственным трансформатором.

Это не проблема, если вы питаетесь однофазным напряжением 220 В от системы европейского типа. Если вы потеряете нейтраль, вы потеряете питание.

Любой шок — смертельный шок

Люди часто получают «небольшие» потрясения и говорят «ну, это не опасно». Да, это так. Помните, электричество необходимо для замыкания цепи. Он течет, когда связаны две вещи. Вы установили надежное соединение со смертоносным током от телевизора / холодильника, однако ваше соединение с землей / землей было не очень хорошим, поэтому не мог течь большой ток. Другое дело, если на полу есть вода или вы касаетесь раковины.

Таким образом, любое устройство, которое вызывает у вас шок, является пожарной сигнализацией с пятью тревогами и должно быть выполнено СЕЙЧАС , прежде чем у кого-то еще будет «лучшее» соединение!

GFCI отлично подходят для снижения опасности поражения электрическим током

GFCI (УЗО в Европе) сравнивает ток, протекающий по «горячему» проводу, с током, протекающим по «нейтральному» проводу.При нормальной работе они точно такие же; вот что значит замкнуть цепь. Текущий стремится следовать всеми возможными путями, невзирая на сопротивление. Если ток находит альтернативный путь (например, через вас), некоторые из них пойдут по нему, и GFCI увидит, что «горячий» поток и «нейтральный» поток не одно и то же, и он отключится. Это означает, что ваш шокирующий опыт не продлится долго.

Примечание. Я вообще не упоминаю о земле. Как и медоед, GFCI не знают и не заботятся о земле.Очевидно, что земля может быть частью пути повреждения, но GFCI не заботится об этом, он заботится о том, чтобы ток НЕ был одинаковым на горячем и нейтральном. Это означает, что GFCI вообще не нуждается в заземлении. Они часто используются для обеспечения безопасности, когда заземление недоступно — на самом деле, они обеспечивают гораздо лучшую безопасность при работе с оборудованием с пластиковым шасси, поскольку они фактически ищут ситуации поражения электрическим током.

Однако

GFCI не обеспечивают заземление оборудования, и иногда оборудование об этом заботится.В частности, чувствительное электронное оборудование, которое не любит электростатический разряд (электростатический разряд или тот удар, который возникает, когда вы шаркаете ногами по ковру, а затем касаетесь дверной ручки). Это основание по другой причине: не для защиты персонала, а для защиты оборудования. Это заземление не нужно связывать с «нейтралью» электрической системы. Примером этого может быть микрокомпьютер внутри большого станка, подключенного к 480 трехфазному (обычному) «треугольнику» питания, все 3 провода которого горячие.(скажем, он защищен GFCI, поэтому неисправность двигателя из-за горячего шасси не убьет оператора). Компьютер питается от небольшого трансформатора с 2-мя полюсами 480 дельта, который изолирует его от всего. Компьютеру нужно заземление, чтобы куда-нибудь подать электростатический разряд.

Почва лучше, чем бетон

Бетон действительно обладает некоторой проводимостью, но я бы не стал полагаться на него на большом расстоянии. В любом случае, «9 этажей» означает не дерево. 1940 год, вероятно, означает сталь, а не бетон. Стальная рама, скорее всего, ваш лучший источник заземления оборудования.Вы можете использовать арматурный стержень в здании, разработанном для этого , но в 1940 году об этом не думали.

Не связывайте нейтраль с землей!

Нейтраль должна быть заземлена только в одном месте: на главной панели , как и на главной панели здания. Это потому, что нейтраль не заземлена, и между нейтралью и землей существует разница напряжений. Если вы свяжете нейтраль и землю вместе во втором месте, эта разница напряжений приведет к протеканию тока, и, возможно, удивительной величины, поскольку она может включать возврат тока всего здания! Это означает, что земля регулярно обрабатывает ток, чего не должно быть.Это также нарушает любую восходящую защиту GFCI.

Вы подключаете нейтраль к земле только в главном сервисе, который находится непосредственно рядом с трансформаторами питания. Это необходимо, поскольку трансформатор питания изолирует входную мощность от выходной мощности. Он будет «плавать» (при неопределенном напряжении относительно земли), если вы не прикрепите его к земле с помощью заземляющей ленты.

Каждый раз, когда у вас есть ток, протекающий по заземлению нейтрали, это очень плохо и требует немедленного исправления.

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — это разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между розетками и сервисной панелью.

Согласно требованиям национального электрического кодекса , в бытовых электрических системах должна быть заземленная система, соединенная с заземлением через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны быть заземлены в точке, где они входят в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете, что любые подключенные к вашей системе приборы сгорят и не подлежат ремонту. В худшем случае перегрузка по мощности может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это поручить лицензированному электрику проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Правильное заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Сделай сам заземляющее устройство на даче. Как сделать заземление на даче? Контур заземления

Правильное заземление частного дома — важная составляющая безопасности жителей. Как известно, электричество всегда идет туда, где меньше сопротивление, и без заземления этот путь будет каждый раз меняться. Прочитав эту статью, вы узнаете, как на даче сделать заземление своими руками, обнулить бытовую технику и что для этого требуется.

В общем, заземление — это намеренное соединение металлических корпусов электроустановок с почвой. В нормальном состоянии корпус любого электроприбора из металла не проводит электричество, но при нарушении изоляции токоведущих элементов корпус находится под напряжением.

Ниже приведены основные функции заземления.

1. Защита электроприборов и людей, которые с ними работают, от статических нагрузок.
2. Обеспечение безопасности жителей при работе с электрооборудованием.
3. Обеспечение безопасной эксплуатации данного оборудования, особенно при скачках напряжения.

О методах защиты

Согласно правилам установки электрооборудования Для обеспечения электробезопасности частного дома необходимо заземлить или использовать технологию защитного отключения. Мы подробно рассмотрим каждый из способов защиты.

Предназначен для понижения напряжения до приемлемого уровня между объектом, который не находится под ним (напряжение) и фактически выполняет защитную функцию, и заземленными устройствами. Кроме того, заземление предотвращает утечку электрического тока при контакте фазного провода с элементами устройства из металла.

Если есть заземление, то в случае неисправности устройства создается короткое замыкание и, как следствие, размыкается линия с помощью выключателя или предохранителя (они устанавливаются при электромонтаже).

Средства защитного отключения в электрических сетях домов повышают электробезопасность в несколько раз, так как практически мгновенно реагируют на неисправности.Даже без заземления такие устройства способны отключать ток примерно за 0,01-0,02 секунды, но только после появления нового пути для движения электрического тока. И это может быть, например, человеческое тело.

Электромонтаж дома без заземления невозможен, так как это предусмотрено техническими стандартами на электроснабжение. По сути, это несколько подключенных электродов, закопанных в землю в один ряд или в форме треугольника.Эта конструкция соединяется специальными кабелями с электрическими панелями в здании.

Все это можно сделать своими руками, сэкономив при этом большие деньги. Главное — точно следовать инструкции.

Первый этап

Сначала определите расположение электродов. Профессионалы утверждают, что схему лучше устанавливать рядом с вводным распределительным устройством, но не ближе одного метра от дома (в идеале 3-4 метра).

Второй этап

Подготовьте электроды.Они должны быть медными или стальными, красить их категорически запрещено! Часто для этого используют:

• полоса стальная 4х40 мм;
Уголки стальные
• , 5х50х50 мм.

Стандартное количество уголков — три штуки, высота 2,5–3 м. Количество полосок также три штуки, длиной 60–70 см.

Третий этап

Погрузите углы в заранее выбранное место так, чтобы они образовали правильный треугольник. Это можно сделать одним из двух способов:

• выкопайте траншею 3х3 метра, глубина ее должна быть такой, чтобы каждый угол оставался над поверхностью по 20 см;
• вдавить их в землю с помощью экскаватора. Для этого зафиксируйте уголки в вертикальном положении, после чего трактор протолкнет их на необходимую глубину.

Примечание! Если нет возможности использовать специальное оборудование, можно провести процедуру с помощью тяжелой кувалды и деревянного настила.

Также обратите внимание на то, что для прокладки контура заземления идеально подходят такие типы грунтов, как:

В то же время уложить этот контур в скале или каменной скале будет крайне сложно, а зачастую и вовсе невозможно.Еще один важный момент — глубина нижней точки контура должна быть ниже уровня промерзания почвы (часто от 1,5 до 3 метров в зависимости от региона).

Четвертый этап

После погружения электродов необходимо соединить их вместе сверху. Используйте для этого металлические полосы, сварив их так, чтобы они скруглили получившийся треугольник. Постарайтесь добиться максимальной площади проникновения. Еще раз отметим, что окрашивать металлические элементы не обязательно — чем больше они ржавеют, тем лучше будет протекать электрический ток в почве.

Затем приварите к контуру еще одну полосу такой же ширины, не выходя из дома (как показано на схеме).

Пятый этап

Привариваем к ленте, уходящей в дом, медный провод, который, в свою очередь, вставляем в электрический щиток.

Примечание! Обработайте область сварного шва антикоррозийным составом. Многие специалисты рекомендуют использовать для этого битум.

Шестой этап

Проведите нулевой провод от распределительного щита ко всем розеткам в доме. Это третий провод заземления (первые два — «+» и «-»), который отсутствовал.

По окончании монтажа цепи проверьте ее сопротивление. Для этого обратитесь в одну из своих специальных электротехнических лабораторий, сотрудники сделают это с помощью специального прибора — измерителя параметров (часто для измерения используется омметр Eurotest XE). Если сопротивление в норме, энергоменеджеры заполнят специальный паспорт, в противном случае придется установить дополнительный электрод (-ы) в землю и перепроверить.

Если вы все сделаете правильно, то вы надежно обезопасите себя и своих близких от поражения электрическим током в случае короткого замыкания или выхода из строя одного из устройств.

О заземлении бытовой техники

Немногие дачники торопятся обнулить или заземлить бытовую технику, например, компьютер, бойлер, электрокотел или стиральную машину. Но они даже не подозревают, что такая невнимательность вскоре скажется на работоспособности и электрооборудовании, в результате чего проявляется ряд негативных моментов.

1. При прикосновении к устройству человек шокирован.
2. Электрокотел начинает хаотично включаться / выключаться.
3. Компьютер неисправен.

Самый простой способ защитить себя — подключить провод заземления к любой металлической части, ведущей к земле. Если вы хотите создать заземление в ванной, нужно запомнить несколько важных моментов.

1. Заземление — это разновидность дублирующего заземления.
2. Кабель от прибора подключен к нулю, но выводится прямо на экран.
3. Такое «заземление» нельзя подключать к розетке, так как может произойти аварийный обрыв фазы.

Чтобы уменьшить количество шумов на экране, а также снизить порог электромагнитного излучения, обязательно проложите нулевой кабель к системе видеонаблюдения. Для этого к задней стенке корпуса (он должен быть железным) подключить заземляющий контур.

Примечание! Напомню простую истину каждого электрика: любой электроприбор, имеющий металлические части, должен быть заземлен!

Для заземления электроплиты понадобится медный провод ø2.5 мм. Если в доме уже есть «земля», то протяните провод к отдельному автомату УЗО, предназначенному для печки. Такие машины желательно устанавливать на каждое мощное оборудование (люстра, лампа, антенна и т. Д.) В доме, так как напряжение часто достигает десятков киловатт, для чего обычная двухпроводная разводка вряд ли готова.

Оргтехника

Как и любое другое электрическое оборудование, компьютер нуждается в защите. Для этого выберите один из двух способов:

• создать защитный ноль в розетке;
• подключить медный провод к корпусу.

Молниезащита

Громоотвод желательно устанавливать на каждое здание, в том числе и на загородный дом. Это не только защитит электроприборы, но и убережет страну от пожара.

Громоотвод состоит из двух частей:

• внутренний предназначен для защиты от перенапряжения в сети, об этом уже говорилось выше;
• внешняя часть — токоотвод, молниеотвод и непосредственно заземляющее устройство.

Для пневмоострова можно использовать любую металлическую булавку.

С молниезащитой своими руками, для этого вам понадобится:

• токоотвод, молниеотвод, заземлитель;

  Как сделать молниеотвод на даче

  После того, как вы позаботились обо всем, что вам нужно, следуйте приведенным ниже инструкциям.

  1. Постройте заземляющее устройство (треугольник, описанный выше).
  2. Установите воздушный терминал, чем он выше, тем больше будет радиус его защиты.Если возле дома стоит высокое дерево, то громоотвод монтируется на столб, который, в свою очередь, устанавливается на дереве с помощью хомутов. При отсутствии подходящего дерева используйте телевизионную мачту (если она деревянная, наденьте на нее оголенный провод и подключите к заземляющему электроду). Если нет мачты или дерева, то подойдет обычная. дымоход (обязательно есть в каждом доме).
  3. Подключить заземлитель к воздушному зажиму из железной проволоки круглого сечения.

  Примечание! Для защиты молниеотвода от различных непредвиденных ситуаций закрепите над ним дополнительный громоотвод.

  Как видно из вышеприведенного материала, сделать заземление коттеджа своими силами не так уж и сложно. Главное строго следовать инструкции, а для установки заземления на опору также получить дополнительное разрешение от энергоменеджмента.

  Видео — Как сделать заземление на даче

Пожалуй, многим знакома ситуация: принимая душ или просто мыть руки, вы внезапно чувствуете легкое защемление тока.Особенно заметно в местах мелких царапин и других ранок на теле. Выхода два: найти поломку и отремонтировать, а также сделать хорошее заземление. Речь идет о втором выходе из ситуации — как самому сделать заземление в частном доме — и пойдет сегодня в статье.

Заземление: немного теории

«За землю» — эти слова образовали термин. Правильнее было бы «приземлиться», но, видимо, термин «домогательства» звучит как-то нелепо.Шутка как шутка, но роль заземления огромна. Поскольку речь идет именно о защитной форме, благодаря ей случаи поражения электрическим током не так часты, как могли бы быть без заземления.

При работе различных бытовых приборов фазный провод может касаться корпуса. Примеров много: либо корпус ТЭНа нарушил герметичность и вода напрямую попадает на фазовый провод, то при сборке после самостоятельного ремонта фазный провод «почему-то» стал касаться стенок корпуса. И этот список можно продолжать практически до бесконечности. Получается, что какой бы пример мы ни привели, электрический ток в любом из них нас поразит. А тут уже неприятно: кому-то просто неприятно, а кто-то через 0,1 секунды может от поражения замертнуть.

Заземление позволяет току «идти» по пути с меньшим сопротивлением к земле и тем самым спасать жизнь человека. При грамотно сделанном заземлении мы не почувствуем ток при пробое на корпус. Если заземления недостаточно, но все же есть, то нам грозит уже упомянутое покалывание.

Как это сделать лучше

Перед тем, как самому делать заземление в частном доме, настоятельно рекомендуем проверить свою компетентность. В конце концов, повторяем, на кону ваша жизнь и жизни всех, кто живет в доме. Зачем там прятаться — вы рискуете своими гостями. Поэтому подумайте: все сделаете своими руками или пригласите мастера. Мы не хотим никого обидеть, это серьезное дело.

Сделать заземление в частном доме несложно из-за наличия свободного места и небольшой этажности. Даже если ваш особняк состоит из 3 этажей, то ничего страшного здесь нет. Главное для вас — достать заземление до первого этажа, а затем провести проводку.

Первое, что вам нужно сделать, это подготовить материал. В качестве вертикального заземляющего электрода подойдет стальной уголок, профиль, стержень или труба. Но самое главное — эти материалы необходимо очистить от ржавчины или краски. Помните: ничто не должно препятствовать прямому контакту почвы с металлом! Если вы использовали стальные элементы, то щетку по металлу или угловую шлифовальную машину с определенной насадкой и вперед — пока блеск не начнет слепить глаза.Выбор вертикальных заземлителей — дело серьезное. Важно понимать, что помимо качества поверхности исключительную роль играет площадь. Возьмем пример: шины спортбайков сделаны широкими, чтобы не упасть или не поскользнуться на поворотах. То же самое и здесь: чем больше площадь заземляющего проводника будет соприкасаться с землей, тем больше вероятность того, что заземление получится действительно качественным.

Вам также понадобятся горизонтальные заземляющие провода.Их роль — связать вертикальные вместе. Можно обойтись одним вертикальным заземлителем, но шансы, что конструкция не выйдет из строя в течение всего жизненного цикла, минимальны. Обычно используют три вертикальных и материальных для их горизонтального соединения друг с другом.

Алгоритм действий

Несколько советов

• Можно еще и заземлитель выкопать — хуже не пойдет. Напротив, по токопроводимости будет еще лучше.
• Медный провод должен быть сплошным сечением не менее 4 мм 2.
• Эту схему можно дополнить естественными заземлителями. Это могут быть любые металлические предметы, находящиеся в земле. Например, канализационная труба или металлическая обсадная труба вашего колодца.
• Место перехода от стального заземлителя к медному кабелю необходимо защитить от коррозии. Сделать самому несложно: сейчас в продаже есть уже готовые пластиковые ящики или можно занести кондуктор внутрь дома.
• По окончании всех монтажных работ Мы настоятельно рекомендуем вам пригласить знакомого электрика для измерения сопротивления вашего контура заземления.
• Арматуру как заземляющий элемент лучше не использовать. Структура арматурной стали такова, что были даже случаи разрушения при сильных морозах и одновременном движении грунта.
• Перед засорением стальной материал можно заточить с помощью угловых шлифовальных машин.

Вместо вывода

Все-таки заземлить в частном доме придется самому, если его нет.Жить без него — все равно что курить в пороховой бочке. А если учесть обилие электроприборов в наше время, то разговора здесь быть не может. Насосы, холодильники, бойлеры, проточные водонагреватели, кондиционеры, микроволновые печи и стиральные машины — эти агрегаты подвержены риску, и их использование без заземления рискованно. И вопрос не в миллионах — работа пустяковая, а польза от нее огромная. Так что вперед, теперь вы точно знаете ответ на вопрос, как самому сделать заземление в частном доме и при этом быть уверены в его работоспособности.

Жизнь современного человека особенно сложна в последние десятилетия — немыслима без электроприборов, электроинструментов и бытовых электроприборов. Теперь каждый дом стирается в стиральной машине, вода нагревается электрокотлом, помещение отапливается газовым или электрическим. Готовка производится на газовой плите — если в дом подведен газ — или на электрической. В общем, без электричества в современном доме просто не обойтись.

Пусть останется другом

Но электрический ток не только невидимый помощник и друг, но и может быть скрытым убийцей.Чтобы этого не происходило, люди придумали устройство для защиты от поражения электрическим током при работе электроприборов. Это называется защитным заземлением. Как сделать правильное заземление? Это будет тема данного материала.

При правильном устройстве данной защиты, вы сможете пользоваться благами цивилизации и радоваться жизни без вреда для жизни и здоровья. Примечательно, что в наших домах такая необходимая функция безопасности полностью отсутствует. Даже на этапе проектирования дома на это никто никогда не обращает внимания.В отличие от «гниющего» запада, на котором даже железная вилка имеет отдельный заземляющий провод — что уж говорить об электропроводке?

Для чего нужно заземление?

Опасность поражения электрическим током заключается в самом устройстве электроприборов и электроинструментов — все они имеют изолированные проводники, по которым протекает электрический ток. Но ничего не бывает вечно, а потому полной гарантии того, что изоляционные материалы не будут повреждены, никто никогда не даст, что чревато тем, что на поверхности бытовая техника и электроинструменты могут быть под напряжением.И сами условия эксплуатации часто способствуют утечке тока. Например, стиральные машины или сушилки. При этом одного человека при прикосновении к оборудованию немного «покусывают», а другого можно «трясти» так, что он надолго перестанет обращаться к таким «помощникам».

Поэтому и нужен третий штырь в розетке.

Отсюда и начинается осознание простой истины — почему вилка электрического прибора, изготовленного «за рубежом», имеет особую конструкцию.И все розетки в доме должны ему соответствовать — хотя, к сожалению, это не в наших реалиях. Это не прихоть производителя — это неукоснительное соблюдение правил, защищающих жизнь человека. Именно такая конструкция обеспечивает безопасную работу с электрооборудованием. А для его правильной работы необходим третий заземляющий провод, соединяющий все поверхности, которых может коснуться человек, с устройством, называемым контуром заземления. Электрический ток при таком устройстве электрической сети не причиняет вреда человеку, так как проходит через систему заземления в саму землю — по линии наименьшего сопротивления.

Нет заземления? Срочно и безоговорочно …

Дома, не имеющие защитного заземления, — потенциальная угроза повседневной и ежеминутной жизни человека. А вот сделать заземление в частном доме совсем несложно. Стоит приложить максимум упорства и немного физической силы — и защита от коварного и невидимого врага готова. К тому же для этого не нужно использовать какие-либо специальные материалы. Все просто и доступно.

Хотя сделать сам контур заземления, не меняя ничего другого, будет недостаточно.Это приведет к частичной защите, обеспечив безопасность только наполовину — от повреждения проводки. Для полной безопасности необходимо поменять проводку, на случай, если она проложена «под Королем Горохом». А когда строите дом, то прокладываете провода с учетом требований, изложенных в правилах безопасности электроустановок, просто велел сам Бог. Ведь дополнительный третий провод в некоторых случаях может оказаться той самой нитью, на которой будет висеть жизнь всех живущих в доме или отдыхающих на даче.

Требования к защитному устройству

Нет особых и сложных требований при выполнении работ с устройством защитного заземления. Основная задача всей цепи заземления — обеспечить ее минимальное сопротивление, которое в наших домах и коттеджах должно быть не более 4 Ом.

Еще одно требование — по всей длине заземляющего провода — третье — не должно быть выключателей, разъединителей или некачественных соединений. От каждой розетки идет провод к дышлу, соединенному с корпусом распределительного щита.

Материал, из которого изготовлен контур заземления, ни в коем случае не должен быть «защищен» от коррозии — без краски или грунтовки. Все соединения элементов схемы должны быть выполнены круглым сварным швом. А проводники внутри дома или дачи должны быть медными.

Как сделать правильное заземление? Выполнив все эти требования, мы можем с уверенностью говорить о достаточности и гарантированной эффективной защите, которую обеспечивает данное устройство защиты.

Приступаем к работе… На даче

Как сделать заземление на даче? Первым шагом в организации контура заземления является выбор места. Это зависит от того, делается ли контур на даче или в частном доме. Хотя сейчас такой особой разницы нет, но с учетом того, что загородные дома — это, как правило, легкие постройки без фундамента, есть свои нюансы. Одним из них можно считать локацию — садоводческие кооперативы обычно располагаются на дачных участках и возле небольших водоемов.Это огромный плюс, ведь для правильного заземления желательны суглинистые, глинистые и торфяные почвы.

Типы контуров заземления

Существует несколько типов конструкций контуров защитного заземления. В этой статье мы обращаем внимание на два самых распространенных — треугольную и линейную. На дачном участке возле дома обычно достаточно места для треугольного контура. Контур заземления собирается из нескольких элементов — трех «ножек», длина каждой из которых выбирается в пределах 2-3 метров.

Земляные работы — фундамент

А теперь подробнее о том, как сделать заземление на даче. На выделенном участке отмечаем равносторонний треугольник с длиной стороны 2,5 метра. Затем по сторонам этого треугольника выкапываем траншею глубиной 80 см. Из выкопанной траншеи пробиваем еще небольшую канаву глубиной не менее 50 см в сторону дома. Берем металлические электроды — для этого используем угол 50 х 50 — и забиваем их по вершинам треугольника с расчетом, что верхний конец каждого электрода находится на глубине полуметра.Затем все эти электроды соединяются металлической шиной 5 × 40 со сварным кольцевым швом, в одной из секций которой под гайку приваривается болт на 17 или 19. К нему будет прикреплена толстая медная проволока, которая будет пройти в дом к распределительному щиту по уже выкопанной ветке. Потом окопы засыпают.

Внимательно прочитав этот материал, каждый сможет понять, как сделать заземление на даче своими руками. Но контур заземления — это только часть работы.Необходимо поменять проводку или проложить новую с учетом отдельного заземляющего провода, соединяющего заземляющий провод на распределительном щите с каждой розеткой. Только после всего этого можно с уверенностью сказать, что устройство заземления на даче готово.

Заземление в собственном доме

О том, как сделать заземление на даче, уже было сказано. Для этих условий была выбрана треугольная цепь заземляющего контура, отвечающая всем требованиям. Но в частных домах иногда наблюдается иная ситуация — не всегда хватает места для треугольного контура.Как правильно заземлить дом в этих условиях? Очень просто — с помощью линейного контура заземления. Все сказанное выше вполне применимо в данной ситуации. Только вместо равностороннего треугольника роется прямая (но не обязательно) траншея длиной 4-5 метров и глубиной 80 сантиметров. Электроды заводятся на ту же глубину, что и в предыдущем варианте, только на расстоянии 2-2,5 метра друг от друга. В фундамент делают отвод — траншею глубиной около 50 сантиметров.Расстояние от фундамента до траншеи с контуром заземления не должно быть менее 50-60 сантиметров.

Таким же образом проваривается каждое соединение сборной шины с электродами, приваривается болт и к нему крепится медная проволока, ведущая в фундамент, а затем на распределительный щит. Требования по замене или прокладке новой проводки остаются в силе. И теперь из всего сказанного можно надеяться, что всем стало понятно, как делать заземление в доме.

Обустраивая загородный дом с максимальным уровнем комфорта, мы стараемся провести в него электричество или, как минимум, установить генератор. И в этом случае вопрос, как сделать заземление на даче, становится крайне актуальным, ведь от этого во многом зависит наша безопасность. Ниже мы рассмотрим основные аспекты этой проблемы и дадим практические рекомендации по самостоятельному устройству токоотводов.

Общие вопросы

Зачем нужно заземление

Прежде чем приступить к описанию процесса, необходимо понять, зачем заземление необходимо на всей даче?

• Основное правило, которое необходимо знать при анализе движения электрического тока по проводам, заключается в следующем: ток течет туда, где сопротивление меньше.
• При нормальном состоянии проводки это особой роли не играет, но как только целостность изоляции нарушается, в упавшем месте начинается искрение, а в лучшем случае — устройство защитного отключения (УЗО или автоматический выключатель) будет работать.
• Но при малой силе тока автоматика может не работать, так как есть риск поражения электрическим током от случайного контакта с проводом. Последствия зависят от параметров напряжения в сети, но в любом случае приятного мало.
• Чтобы этого не произошло, создается отдельный контакт, замыкающийся на землю — участок с минимальным сопротивлением. Этот контакт называется заземлением.

Основные требования

Заземляющее устройство на даче обычно не представляет особых трудностей даже для новичков ().

Здесь достаточно разобраться в общей схеме установки и соблюдать достаточно простые требования к цепи ниже по потоку:

• Для эффективной работы Для системы важно, чтобы ее сопротивление было значительно меньше сопротивления тела человека.Чаще всего в инструкции по охране труда указывается цифра 4 Ом, и именно на нее следует ориентироваться при выборе деталей для устройства.

Примечание! В некоторых ситуациях (работа с токами высокого напряжения и т. Д.) Может потребоваться контур заземления на 0,5 Ом или меньше. Однако лучше всего проконсультироваться со специалистом: только профессиональный электрик с соответствующим уровнем допуска сможет с достаточной точностью определить необходимые параметры цепи.

• Также при проектировании стоит обратить внимание на глубину погружения электродов и свойства грунта. В большинстве случаев элементы заглубляются на 1,5 — 3 м, однако, если грунтовые воды подходят близко к поверхности, то достаточно сделать нижнюю границу на расстоянии 0,5 м от вершины затопляемого горизонта.

• В большинстве случаев система собирается из трех стержней. Однако иногда, особенно если оборудовать большое здание множеством источников энергопотребления, необходимо увеличить количество проводников, подключив их к нескольким цепям.
• Для максимальной безопасности размещаем электроды друг от друга на расстоянии от 1,2 до 3 м. При этом комплект заземления на даче обычно располагается в 3-5 метрах от стены самого загородного дома.

Совет! Чтобы не гадать и не производить лишних расчетов, обращайтесь в Департамент энергетического надзора. У них наверняка есть оптимальная схема заземления для местных условий на даче: основные работы можно делать своими руками, и стоит пригласить специалистов для контроля и принятия.

Как видите, основных требований немного, и при должной осторожности они могут быть полностью соблюдены. Если с этим все более-менее понятно, то ниже мы расскажем, как самому сделать схему отвода тока. На практике все будет еще проще!

Самостоятельное устройство

Элементы системы

Итак, если мы решили заземлить дачный дом самостоятельно, то нам необходимо подготовить все детали для его обустройства.

• Как правило, самая простая система — это треугольник, который находится ниже уровня промерзания почвы.
• В вершинах треугольника у нас есть электроды, которые на определенной глубине врезаются в грунт (как мы указывали выше, от 1,5 до 3 метров).
• Соединяем электроды между собой стальной полосой или арматурными стержнями. Инструкция допускает только сварное соединение: ни в коем случае нельзя соединять детали проволокой или зажимом с помощью хомутов.
• От электродов до щита протягиваем стальную полосу. Если щит размещен на значительном удалении от контура, то полосу можно заменить отрезком качественного кабеля, который мы фиксируем к арматуре с помощью контактного зажима с фиксирующим болтом.

Такие проводники могут использоваться в качестве проводников для заглубления в почву:

Другие требования включают следующее:

• Материал должен быть достаточно прочным, чтобы деталь можно было вбить в землю на требуемую глубину. В этом случае для облегчения заглубления нижний край проводника можно обрезать под углом, чтобы получился наконечник.
• Профиль электрода может быть практически любым (двутавр, швеллер, профильная труба и т. Д.).Главное, чтобы его площадь поперечного сечения была не менее 1,5 см 2.

• При использовании арматурных стержней предпочтение следует отдавать гладким изделиям круглого и многогранного сечения. Использование гофрированной арматуры нежелательно: такая форма стержня обеспечивает образование большого количества пустот по контуру, что негативно сказывается на контакте с землей, и как следствие на качестве отвода тока.

В принципе, если вас не смущает достаточно высокая цена, можно купить готовый комплект заземляющих проводов из стали с медным покрытием.Для сборки в конструкции предусмотрены резьбовые соединения, которые облегчают формирование контура нужных размеров и обеспечивают качественный контакт.

Монтажная техника

В этом подразделе мы расскажем, как правильно сделать токоотвод в вашем районе.

Алгоритм включает следующие операции:

• Установка заземления на даче начинается с выбора места.Участок должен быть относительно свободным (придется много копать) и располагаться недалеко от щита.
• На выбранном месте роем траншею в форме треугольника со стороной около 1 м. Глубина траншеи зависит от ваших климатических условий: чаще всего уровень промерзания не опускается ниже 1,2 м, поэтому стоит ориентироваться на это значение.
• Примерно таким же желобом соединяем наш участок со щитом.
• На участках, где плотность почвы позволяет, электроды вбиваем прямо в землю.Для плотных оснований может потребоваться сверление.

Совет! Если кондукторы устанавливались в заранее просверленные гнезда, то все свободное пространство засыпаем смесью выкопанного грунта и соли. Конечно, так металл будет ржаветь намного быстрее, но тогда сопротивление снизится в несколько раз.

Если прибор показал 4 Ом и менее, а у представителя Энергонадзора нет претензий, траншею засыпаем однородным грунтом.

Совет! Чтобы не снижать эффективность системы, мы стараемся не класть в первый слой почвы крупные камни и строительный мусор.

При сильной засухе почву в месте прокладки электродов можно дополнительно увлажнить — так токосъем будет еще эффективнее.

Заключение

Заземление на коттеджном участке, выполненное по всем правилам, серьезно повысит уровень безопасности вашего загородного дома. И хотя этот процесс довольно трудоемкий, с ним справятся даже новички, никогда не занимавшиеся электромонтажными работами ().

Главное — следовать инструкциям, изложенным в тексте и на видео в этой статье, а также привлекать специалистов для контроля и проведения особо ответственных этапов работ.

Предисловие

Заземление загородного дома необходимо для обеспечения пожарной безопасности. Но чтобы сделать заземление частного дома своими руками, необходимо предварительно выбрать подходящую систему организации этих работ.

Необходимые инструменты и материалы

БолгаркаДрельЗемлящая проволокаИзоляционная лентаИндикаторная отверткаКорона для бетонаКруглые плоскогубцыКувалда КусачкиКусачки для молоткаМеталлический уголокМеталлический молотокНожницы по металлуОтверткиПлещиПаяльникДрельПерчаткиРегулируемый ключСварочная машинаЭлектрический тестерЭлектроды

Consumer

Заземление загородного дома необходимо для обеспечения пожарной безопасности. Но чтобы сделать заземление частного дома своими руками, необходимо предварительно выбрать подходящую систему организации этих работ. На сегодняшний день существует несколько вариантов оснащения системы заземления и молниезащиты, сделать правильный выбор поможет их краткое описание, которое предложено на этой странице.

Сегодня большая проблема — отсутствие заземления в жилых домах, построенных несколько десятилетий назад. Поскольку речь идет о безопасности человека и его жизни.

Заземление — это соединение всех токопроводящих частей электрической сети с землей.Весь комплекс мероприятий по его установке делается с одной целью: отвести возникший в ненужном месте ток туда, где он никому не навредит. Это своего рода предохранительный клапан. Он бывает двух видов: правильное заземление и заземление. Например. У любой современной стиральной машины есть заземление. Это означает, что заземляющий провод подключается ко всем частям устройства, которые не должны находиться под напряжением: корпусу и частям внутреннего крепления двигателя, барабана и т. Д. Если стиральная машина подключена к сети, в которой нет заземляющий провод, то при любом повреждении источника питания на этих деталях появится напряжение и при прикосновении к нему человек вызовет электрошок.При заземлении напряжение будет выходить из корпуса через защитный провод и устройство защитного отключения (УЗО) мгновенно сработает, реагируя на утечку тока (когда оно, конечно, установлено). Прикосновение к устройству в этом случае ничему не грозит, так как сопротивление кожи человека намного больше, чем проводника.

Громоотвод (молниеотвод) — хороший пример заземления, только между небом и землей. Разряд попадает в металлическую булавку и, не задевая дом, уходит в землю.Громоотвод включен в общую цепь заземления.

Обнуление — это соединение частей электрооборудования, которые обычно не находятся под напряжением, с рабочим нулем. Если между этими частями произойдет соединение фаз, произойдет короткое замыкание и сработают автоматические выключатели. По сравнению с заземлением менее эффективен.

Типы систем заземления TN-C, TN-S, TN-C-S

Для реализации в загородном домике. Системы заземления: TN-C, TN-S, TN-C-S, IT и TT.Далее по буквенной расшифровке можно понять, чем система заземления TN-S отличается от системы заземления TN-C. Также на практике часто используется современная и более совершенная система заземления TN-C-S.

Первая буква в обозначении системы определяет характер заземления источника питания:

• Т — подключение нейтрали источника питания к земле;
• I — все токоведущие части изолированы от земли.

Вторая буква определяет характер заземления открытых токопроводящих частей электроустановки здания:

• Т — связь открытых токопроводящих частей электроустановки здания с землей, независимо от характера подключения к ней источника питания;
• Н — соединение открытых токопроводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие за дефисом, указывают на способ защиты и рабочего нулевого провода:

• C — функции этих проводников обеспечивает один общий PEN;
• S — функции нулевого защитного PE и рабочего N обеспечиваются отдельными проводниками.

Эта система применяется в частных домах.

В настоящее время система заземления TN-S в России в частном секторе практически не встречается.Отдельный заземляющий провод (РЕ) от трансформаторов подстанции к потребителю не подводится. Заземление выполняется самостоятельно с помощью системы заземления TN-C-S или TT.

Система TN-C-S является наиболее распространенной, поскольку требует меньших усилий по установке.

Система заземления ТТ применяется только в том случае, если соблюдены все установленные для нее требования и указана причина отказа системы TN-C-S.

Заземление начинается от основной шины заземления (ГЗШ), установленной в вводном устройстве (ВУ) или в щите дома. На схемах показана разница между заземлением от блока управления и домашнего щита.

Если заземление делать прямо в доме, то при перегорании нуля на линии, например, где-то рядом с подстанцией, окажется провод, идущий от полюса к этому дому и вообще вся нейтраль в здании быть нулевым. Следует помнить, что на линии, ведущей от подстанции к конкретному частному дому, еще есть соединения с другими домами.Вся нагрузка, которая пришлась на нулевой провод ЛЭП, упадет в этом случае до нуля, который есть в доме. Если заземление установлено от шины к устройству ввода, то нагрузка ляжет на провод, идущий от линии к шине, и он, как правило, соответствует проводу на линии по сечению.

Устройство молниезащиты и заземления ТТ

Система заземления

ТТ применяется только в частных домах. Монтаж системы заземления и монтаж сопряжен с некоторыми трудностями, в первую очередь, с регламентом системы организации электроснабжения: она должна быть проверена и сертифицирована специалистом технического надзора.

Чаще всего многие организации предлагают провести систему молниезащиты и заземления ТТ без вмешательства хозяина дома, конечно, не забывая брать плату за ее установку. Если попробуете, то сможете проделать эту работу самостоятельно, но уже после ее проверки и заверения документами в технадзоре.

Система TT очень похожа на TN-S. Отличие в том, что заземляющий провод не идет на подстанцию ​​к заземляющему электроду, а находится прямо на участке возле дома.На подстанции система заземления производится специалистами с соблюдением всех правил электромонтажа (ПУЭ). На личном сайте вы должны сделать то же самое.

При проведении системы заземления ТТ провод не контактирует с нулем и фазой, а существует сам по себе.

Использование устройства защитного отключения с системой заземления TT ​​является обязательным.

Как сделать заземление на даче своими руками?

Есть только два варианта, как сделать заземление на даче с полным замкнутым контуром. Первый из них трудоемкий, но его можно выполнить самостоятельно. Вторую сделают специалисты, но, конечно, не бесплатно.

Рассмотрим первый вариант: заземление на даче своими руками состоит из заземляющего провода и заземляющего проводника. Заземляющий провод должен иметь сечение, равное сечению фазной жилы кабеля, проложенного в доме. Этот провод подключается к шине заземления в распределительной домашней панели. К нему сходятся все провода заземления от электроприборов.

Заземлитель представляет собой стальную конструкцию, которая уравнивает потенциалы в случае напряжения в контуре заземления. Вот почему он должен соприкасаться с землей.

Итак, делаем заземление на даче, но сначала определяем сопротивление грунта, какую конструкцию и на какой глубине следует устанавливать. Бывают совершенно разные случаи, когда земля — ​​это сухой песок, а когда это влажный чернозем.

В первом варианте понадобится очень массивная конструкция, во втором — небольшой арматурный стержень, вбитый неглубоко. Чтобы не связываться с расчетами, можно сделать конструкцию, отвечающую всем требованиям практически в любых условиях.

Возьмите три уголка длиной не менее 3 м и размером полки не менее 50 × 50 мм (можно использовать обычную трубу диаметром 16 мм и толщиной стенки не менее 3 мм, чтобы не сломать верх трубы кувалдой). Еще понадобятся три куска уголка по 3 м при габаритах полок 40х40 мм.

Потом рыть траншею глубиной не менее 0.5 м и примерно такой же ширины от дома до места, где будет выкопан заземляющий электрод. В местах, где будут вбиваться штыри, сделайте ямы на одну глубину с траншеей — 0,5 м. Между ямами выкапывают бороздки, по которым будет проходить уголок, соединяющий штифты.

После этого вбивают трехметровый уголок с заостренными в наконечнике концами в землю так, чтобы его конец не поднимался более чем на 15-20 см над дном ямы.

Нужна широкая устойчивая лестница или козы, чтобы забить от них угол. После вбивания на нужную глубину все три сегмента размером 40 × 40 мм свариваются между собой. В результате получился равносторонний треугольник размером 3x3x3 м.

Необязательно делать заземлитель в виде треугольника, можно загромождать уголок линией в ряд. Необходимо только соблюдать расстояние между углами — оно должно быть не менее 1,2 м.

В верхней части одного из углов предварительно просверлено отверстие для подключения к заземляющему проводу с помощью болтового зажима.Для этого конец оголенной жилы заземляющего проводника вдавливают в наконечник с отверстием, подходящим для болта. Затем выкапывают траншею и ямы и устанавливают табличку с указанием места, где спрятан заземляющий электрод и провод к дому, чтобы не мешать ему при любых будущих работах.

При выполнении работ наемным электриком следите за тем, чтобы рядом с системой заземляющих электродов на землю не попал грунт. пищевая соль. Это сделано для того, чтобы снизить сопротивление заземляющего электрода, улучшив его контакт с почвой. Якобы заземляющий электрод должен пройти тест на измерение сопротивления. Кроме того, соль снижает температуру замерзания. Однако солевой раствор через несколько лет разъедает металл заземляющего электрода, который теряет свои свойства.

После установки заземляющего электрода его засыпают землей, предпочтительно песком, чтобы облегчить доступ к кабелю.

Во втором варианте не нужно копать землю и вбивать угол в землю. Он использует модульную систему контактов.Это недавнее изобретение и, надо признать, очень удачное. Для создания наибольшей площади контакта земли с заземляющим электродом стальной штифт, покрытый медью, забивают на глубину 20-40 м.

Для условий средней полосы В России это означает, что практически в любом случае такая шпилька контактирует с грунтовыми водами, что резко снижает ее сопротивление. Для заземлителя это один из важнейших показателей. Удобство такого вида заземления очевидно: рыть траншею не нужно, достаточно небольшой ямки 50х50х40 см. Единственное «но» — такой заземляющий электрод кувалдой не забьешь, для этого используют перфоратор со специальной насадкой.

Перфоратор

с обычной дрелью не подойдет, потому что нужно работать в ударном режиме, не вращая головку.

Заземляющий провод крепится на стержне с помощью специального зажима, который идет в комплекте с остальным оборудованием.

На какую глубину нужно забить заземление, определите, измерив сопротивление мультиметром (прибор комбинированный, в минимальный набор которого входят функции вольтметра, амперметра и омметра).Это довольно сложные расчеты, которые может выполнить только квалифицированный специалист. Их не стоит изготавливать самостоятельно, так как техник из организации со своим оборудованием все равно приедет для измерения сопротивления — никто вам на слово не поверит, что глубина заземления достаточная. Вы должны знать только те числа, которые являются нормой. Для трехфазной сети напряжением 380 В сопротивление заземления должно быть не более 2 Ом, для однофазной сети напряжением 220 В — не более 4 Ом.

Однако провести заземление можно и без специальных замеров — нужно знать уровень залегания грунтовых вод. Заземлитель, достигающий этой отметки, безусловно, будет соответствовать требованиям.

В случае, когда домашняя система заземления TN-CS аналогична системе TT по системе заземления, к ней не предъявляются такие жесткие требования, поскольку ноль заземления находится на подстанции и подключен к основной шине заземления. в устройстве ввода или устройстве ввода-распределения.

А вот если шина ГЗШ находится на БУ, то потом ноль и землю соединить нельзя! Такое подключение должно быть единственным в одной зоне, по принципу «либо одно, либо другое», ВУ на опоре или ВРУ возле дома или внутри него.

главная »Загородный дом» Заземляющее устройство на даче своими руками. Как сделать заземление на даче? Контур заземления

Важность «заземления» электрических токов

Люди сделали несколько поистине замечательных открытий в области электричества, и одним чрезвычайно важным уроком стала важность заземления электрических токов. Электричество принесло людям бесчисленные преимущества, но по-прежнему остается одним из самых смертоносных элементов, доступных в нашей повседневной жизни. Если вы уже не заземлили свои электрические системы, вы сильно рискуете, не сделав этого.

В электрической цепи есть так называемый активный провод, по которому подается питание, и нейтральный провод, по которому ток идет обратно. Дополнительный «заземляющий провод» может быть присоединен к розеткам и другим электрическим устройствам, а также надежно подключен к заземлению в коробке выключателя.Этот заземляющий провод представляет собой дополнительный путь для безопасного возврата электрического тока в землю без опасности для кого-либо в случае короткого замыкания. Если короткое замыкание все же произошло, ток прошел бы через провод заземления, что привело бы к срабатыванию предохранителя или срабатыванию автоматического выключателя — результат гораздо более предпочтительный, чем смертельный удар, который мог бы произойти, если бы ток не был заземлен.

Важность заземления электричества

Вот 5 основных причин, почему заземление электрического тока так важно.

1. Защита от электрической перегрузки

Одной из наиболее важных причин заземления электрических токов является то, что оно защищает ваши приборы, ваш дом и всех в нем от скачков электричества. Если по какой-либо причине ударит молния или в вашем доме возникнет скачок напряжения, это вызовет в вашей системе опасно высокое электрическое напряжение. Если ваша электрическая система заземлена, все это избыточное электричество уйдет в землю, а не поджарит все, что подключено к вашей системе.

2. Помогает направлять электричество

Заземление вашей электрической системы означает, что вы упростите направление энергии прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

3. Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во все нужные места, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и взорваны. Земля является общей точкой отсчета для многих источников напряжения в электрической системе.

4. Земля — ​​лучший проводник

Одна из причин, по которой заземление помогает обезопасить вас, заключается в том, что земля является таким отличным проводником и потому, что избыток электричества всегда будет идти по пути наименьшего сопротивления. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

5. Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете сжечь любые подключенные к вашей системе приборы, которые не подлежат ремонту.В худшем случае перегрузка питания может даже вызвать возгорание, что может привести не только к значительной потере имущества и данных, но и к физическим травмам.

Хотите несколько советов по электробезопасности для вашего дома?

Как работает заземление?

Понятно, что заземление электрических работ — это разумный ход, но как это работает?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения. Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между розетками и сервисной панелью.

В системах электропроводки, в которых используется кабель в пластиковой оболочке, для заземления используется дополнительный провод. Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле.Благодаря этому прямому физическому соединению земля действует как путь наименьшего сопротивления, не позволяя человеку стать кратчайшим путем и получить серьезное поражение электрическим током.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим.

Аналогичным образом заземляемый прибор снабжен трехжильным шнуром и трехконтактной вилкой.Третий провод и штырь обеспечивают заземление между металлическим каркасом устройства и заземлением системы электропроводки.

Советы по безопасности

При работе с приборами убедитесь, что вы:

• Не прикасайтесь к прибору, если изоляция его шнура начала стираться в том месте, где он входит в металлический каркас. В этой ситуации контакт между металлическим проводом тока и металлической рамой может вызвать электричество во всем приборе, а прикосновение к прибору может вызвать скачок тока через вас.
• Осматривайте, обслуживайте и организуйте ремонт проводов в местах, где они входят в металлическую трубу, в прибор или в местах, где кабели, проложенные в стене, входят в электрическую коробку.

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электропитании.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, обратитесь в Платиновые электрики сегодня на платине 1800 (1800 752 846).

Если вы все еще не уверены в важности заземления электричества или просто не уверены на 100%, правильно ли заземлена электрическая система в вашем доме, попросите местного электрика проверить проводку дома или в офисе.Помните, что если вам нужно что-то изменить, не пытайтесь сделать это самостоятельно, всегда безопаснее, чтобы профессионалы проводили обновления за вас.

Если вы хотите получить дополнительные советы по безопасности дома или в офисе, обязательно посетите нашу страницу по безопасности или пройдите бесплатную консультацию на нашем веб-сайте.

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Электрическое заземление — это резервный путь, который обеспечивает альтернативный путь прохождения тока обратно к земле в случае неисправности в системе электропроводки.Он обеспечивает физическое соединение между землей и электрическим оборудованием и приборами в вашем доме.

Электричество в системе электропроводки жилого дома состоит из электронов, проходящих по металлическим проводам цепи, и это электричество всегда ищет кратчайший путь обратно к земле. Таким образом, если есть проблема с нейтральным проводом, заземление вашей электрической системы обеспечит прямой путь к земле и предотвратит скачки напряжения, которые могут вызвать опасность поражения электрическим током.

Как работает электрическое заземление?

В электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания. Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между розетками в стене и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность электрического заземления

• Защищает от электрических перегрузок

  Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут привести к возникновению опасно высокого электричества, которое может полностью повредить ваши электроприборы.При заземлении электрической системы все избыточное электричество будет уходить в землю вместо того, чтобы поджаривать подключенные к системе приборы. Техника будет безопасна и защищена от сильных скачков напряжения.

• Стабилизирует уровни напряжения

  Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого.Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе. Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.

• Земля проводит с наименьшим сопротивлением

  Одна из основных причин, по которой вы должны заземлять свои электроприборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.

• Предотвращает серьезные повреждения и смерть

  Если вы не заземлите электрическую систему, вы подвергнете свою бытовую технику и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Определение заземления тока

Вы можете проверить, предназначен ли электрический прибор для заземления.Если устройство оборудовано трехжильным шнуром и трехконтактной вилкой, то третий провод и контакт будут обеспечивать заземление между металлической рамой устройства и заземлением системы электропроводки.

Чтобы проверить, заземлена ли электрическая система, проверив электрические розетки. Если в розетке три контакта, значит, в вашей системе должно быть три провода, один из которых будет заземляющим. Чтобы быть уверенным, происходит ли ток заземления, вы можете выполнить тест на электрическое заземление, как указано ниже.

Испытание электрического заземления

Вы можете следовать этому контрольному списку из 5 шагов, используя устройство для проверки розеток, с полной осторожностью при проверке электрического заземления:

Шаг 1 — Первый признак правильного электрического заземления — это ваша розетка. Если это трехконтактная розетка с U-образным пазом, то можно смело заключить, что это компонент заземления.

Шаг 2 — Вставьте красный щуп тестера цепей в меньший слот розетки.Эта розетка представляет собой горячий провод, который подает питание на ваши приборы.

Шаг 3 — Вставьте черный щуп в большую прорезь розетки, которая является нейтральной. Это завершит вашу схему.

Шаг 4 — Проверьте индикатор. Он загорится, если ваша розетка заземлена, и если она не загорится, поменяйте местами черный и красный щупы. Если индикатор не отображается ни в одном из тестов на электрическое заземление, значит, розетка не заземлена и ее использование небезопасно.

Шаг 5 — Повторите все 4 шага во всех розетках вашего дома, чтобы убедиться, что каждая розетка надежно заземлена. В большинстве старых домов был проведен большой ремонт и ремонт, поэтому не все торговые точки могли быть переделаны.

Проверка электрического заземления очень важна для повышения уровня электробезопасности в вашем существующем помещении и гарантирует, что все ваши электрические установки безопасны и остаются безопасными в течение всего срока их службы.

Не используйте трехконтактную розетку с неисправной проводкой, так как это может вызвать возгорание.Вызовите сертифицированного электрика и немедленно устраните проблему. У нас есть обширный перечень предохранительных выключателей, электропитания и материалов, которые могут значительно снизить риск коротких замыканий и пожаров. Позвоните нам по телефону (800) 458-9600 и поговорите напрямую с нашими специалистами по продажам.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических соединителей, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Основы заземления электрических систем

Заземление или заземление — это фундаментальная тема для правильной работы электрических систем и устройств. Однако мало кто понимает этот вопрос или причину его использования.

Заземление — это огромная тема, полная стандартов, практических правил, заблуждений, сюрпризов и некоторого волшебства. Правила заземления довольно сложны и порой кажутся неясными.

В этой вводной статье обсуждаются основные принципы заземления, дается обзор основных приложений заземления и закладывается основа для изучения этих приложений от первого до последнего.

Что такое заземление?

При анализе электрических установок вы часто будете встречать термины «заземление», «заземление» и «заземление». Есть несколько формальных определений этих терминов в разных стандартах и ​​кодексах. Однако, как следует из названия, заземление — это соединение электрической системы, электрических устройств и металлических корпусов с землей. Это также известно как заземление, то есть соединение с землей.

Несмотря на то, что незаземленные электрические системы действительно существуют — либо потому, что они исключены из заземления по кодам, либо по эксплуатационным причинам — большинство массивов так или иначе заземлены.

Является ли земля проводником электричества?

Хотя и не самый лучший, да, заземление — это электрический проводник. Он используется для передачи токов повреждения, сигналов и радиоволн.

Распространение земной волны особенно важно в низко- и среднечастотной части радиоспектра. Есть подземные низкочастотные радиоантенны, которые были разработаны в первые дни 20 века. Это электрическое свойство становится видимым, когда молния проходит от земли и от земли.

Заземление. Изображение любезно предоставлено Pixabay.

Также важно знать, что иногда предполагается, что земля как проводник имеет нулевой потенциал и используется в качестве эталона при многих измерениях напряжения.

Заземление энергосистемы очень важно, так как большинство неисправностей связано с заземлением. Кроме того, он играет основную роль в защите своих компонентов, а также в обеспечении безопасности оператора. Для крепления электрической системы к земле используются различные методы заземления. Давайте теперь посмотрим на каждый тип.

Заземление системы

Заземление системы относится к пределу определенных значений напряжения на землю в каждой части электрической системы. Он соединяет токопроводящую точку электрической системы с землей, то есть нейтраль трансформаторов и вращающегося оборудования, а также линии.

Заземление нейтрали

Искусство и наука нейтрального заземления имеют первостепенное значение в этом анализе.Появился выбор методов заземления нейтрали в трансформаторах и вращающемся оборудовании для управления частотой отказов и переходных помех, улучшая непрерывность работы. Основные типы заземления нейтрали:

• Незаземленный: Заземление не выполняется специально, но система заземлена из-за ее естественной емкости относительно земли
• Сквозное сопротивление
  • Сопротивление — высокое сопротивление, низкое сопротивление
  • Реактивное сопротивление — высокое реактивное сопротивление, резонансное (также высокое реактивное сопротивление), низкое реактивное сопротивление
• Сплошной (эффективный)

Заземление нейтрали в большинстве случаев надежное. В этом методе нейтраль поддерживается на уровне земли, что дает следующие преимущества:

• Ограничивает напряжение, которое будет приложено к изоляции оборудования. Напомним, что материалы, используемые в изоляции, должны выдерживать приложенное напряжение;
• Ограничивает напряжение системы до заземления или корпуса оборудования в нормальных условиях и в аварийных условиях, повышая безопасность персонала;
• Минимизирует возможные переходные перенапряжения;
• Обеспечивает источник реле тока замыкания на землю, обеспечивая быстрое устранение замыкания.

Другие способы заземления

В системах 600 В и ниже иногда используются другие методы заземления.

• Заземление линии
  • Трансформатор заземления зигзагообразный
  • Угол дельты
• Заземление средней фазы

Оборудование и защитное заземление

Люди должны быть защищены, потому что небольшое количество тока, циркулирующего по телу, может привести к серьезным повреждениям или смерти.

Заземление оборудования соединяет все нетоковедущие металлические части системы электропроводки или оборудования с землей. Примеры включают шкаф сервисного оборудования, рамы трансформаторов и двигателей, металлические кабелепроводы и коробки, металлический экран экранированных кабелей, столбы, башни и многое другое.

Заземление оборудования ограничивает напряжение между токоведущими частями и между этими частями и землей до безопасного значения, повышая защиту. Это также обеспечивает быстрое устранение неисправностей.

Кроме того, для защиты людей и животных в непосредственной близости электростанции и подстанции строятся на заземляющих матах. Такая практика сводит к минимуму возможность поражения электрическим током.

Заземление оборудования. Изображение любезно предоставлено Pixabay.

Оборудование для склеивания в соответствии со стандартами безопасности

Соединение состоит из соединения всех нетоковедущих металлических частей установки для обеспечения непрерывности и электропроводности. Таким образом, металлические части имеют общий и минимальный потенциал над землей. Коды требуют соединения в заземленных и незаземленных массивах.

Это соединение ведет себя как путь с низким импедансом, который безопасно проводит ток замыкания на землю и помогает быстро срабатывать устройства защиты от перегрузки по току в заземленной системе, а также срабатыванию детекторов замыкания на землю в заземленных с высоким импедансом и незаземленных системах.

Коды

также относятся к соединению металлических частей здания (неэлектрических), которые могут случайно оказаться под напряжением.

Защита от статического электричества с помощью статического заземления

Целью контроля статических зарядов является защита людей и имущества.

Трение между двумя поверхностями изолирующих материалов может вызвать перенос электронов с одной поверхности на другую, создавая разность потенциалов в тысячи вольт. Эта разность потенциалов может вызвать статические искры, которые являются источником пожаров и взрывов.

Электронные компоненты и оборудование не способны выдерживать мгновенную мощность, создаваемую статическим электричеством.Существует несколько методов защиты от статического электричества, два из них — заземление.

Статическое заземление обеспечивает заземление с низким сопротивлением, уменьшая образование статического электричества. Это предотвращает искрение между телами.

Опасные места особенно важны для заземления, поскольку в них могут находиться легковоспламеняющиеся или горючие материалы, а искры, вызванные статическим электричеством, могут воспламенить атмосферу.

Электростатическая индукция также может быть причиной переходных состояний, которые вызывают непреднамеренные события в соседних цепях, вызывая ложные срабатывания реле, срабатывания выключателей или ложные сигналы в цепях управления, и это лишь некоторые из них.

Заземление молниезащиты

Молниезащита играет ключевую роль в проектировании и эксплуатации электроэнергетических систем. В районах с частыми штормами молнии — самая частая причина отключений и повреждений.

Система молниезащиты улавливает или отводит молнию и обеспечивает определенный путь для безопасного отвода скачков к земле с помощью соответствующих токоотводов к заземляющим электродам. Таким образом, это помогает предотвратить катастрофические события, такие как пожары, травмы и смерть.

Молниезащита играет ключевую роль в проектировании и эксплуатации электроэнергетических систем. Изображение любезно предоставлено Pixabay.

Помимо систем электроснабжения, высокие конструкции, такие как дымовые трубы, резервуары, башни и здания, могут нуждаться в системах молниезащиты, хотя они потребуются не всем объектам или сооружениям на данном участке. Опять же, опасные места важны, потому что молния вызывает искры, а риск возгорания и взрыва высок.

Имейте в виду, что невозможно защитить 100% конструкции от прямых ударов, кроме как полностью изолировать ее металлом.

Что касается систем передачи, хорошо продуманная система заземляющих проводов может существенно снизить частоту отказов, поскольку она будет экранировать фазные проводники, принимая на себя прямое воздействие ударов молнии.

Защита от перенапряжений, индуцированных молнией

Переходные перенапряжения — это повседневные явления в электроэнергетических системах.Переключение является их основным инициатором, но с коммутационными импульсами относительно легко справиться. Однако разряды молний — самые сильные, и с ними трудно справиться. Они могут увеличить напряжение системы во много раз по сравнению с номинальным напряжением. Если оборудование в энергосистеме не защищено от скачков молнии, это может привести к значительным повреждениям.

Перепуск заземляющих проводов, помимо защиты от прямых ударов молнии, снижает влияние наведенных скачков напряжения.

Аналогичным образом, ограничители перенапряжения подключаются шунтом к частям электрического оборудования, чтобы отводить переходные процессы на землю.

Методы заземления для защиты электронного оборудования

Компьютеры, системы связи, контрольно-измерительные приборы и оборудование управления требуют надлежащего заземления для правильной работы. Чаще всего безопасное заземление оборудования для электронного оборудования такое же, как и для любого другого устройства.

Диспетчерская. Изображение любезно предоставлено Unsplash.

Иногда к электронному оборудованию применяются специальные методы заземления, отличные от обычных методов безопасного заземления, но необходимо соблюдать осторожность, чтобы не допустить, чтобы эти методы приводили к небезопасным действиям.

Некоторые электрические распределительные системы для электронного оборудования были установлены ошибочно с целью минимизировать количество электрических помех, наблюдаемых в системе заземления. Но эти установки не соответствуют правилам Национального электротехнического кодекса (NEC), что ставит под угрозу безопасность персонала.

Защита цепей данных от помех или повреждений не всегда включает заземление, хотя хорошее заземление облегчает эту защиту.

Обзор методов и способов использования заземления

Одним из наиболее важных, но наименее понятных факторов при проектировании электрических систем является заземление.

Заземление состоит из низкоомного соединения с землей. Заземление — плохой проводник, но достаточно хорошее для этой цели.

Заземление играет ключевую роль в правильной работе электрических систем, силовых или электронных, а также в защите людей.

• Системное заземление помогает обнаруживать и устранять замыкания на землю.
• Заземление оборудования обеспечивает обратный путь для тока замыкания на землю.
• Склеивание сохраняет электрическую целостность и проводимость.
• Статическое заземление предотвращает накопление статического электричества, снижая вероятность возгорания или взрыва при работе с опасными материалами.
