Распайка проходного выключателя: Подробная схема подключения проходного выключателя, подробное пошаговое руководство

Автор: | 26.04.2021

Содержание

Распайка проходного выключателя в коробке

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

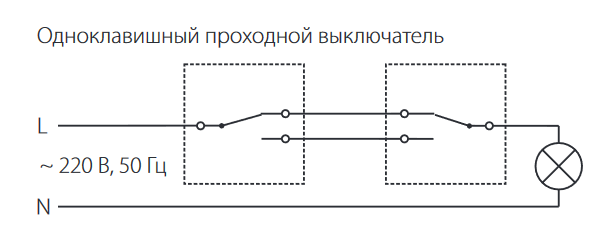

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Обычные выключатели, которые установлены у нас дома, способны включать и отключать освещение из одного места. Согласитесь что люстру, которая находится в спальне, можно включить только выключателем, который находится там же.

Но что делать, если требуется необходимость управлять одним светильником из разных комнат одновременно. С помощью обычных выключателей такую схему сложно собрать. На помощь придут проходные выключатели или как их еще называют переключатели.

Такие выключатели используются для организации управления светильниками независимо из нескольких мест. Предлагаемая схема включения не только очень удобна, но еще и позволяет довольно существенно экономить электроэнергию.

Рассмотрим в этой статье, как собирается схема подключения проходного выключателя в распределительной коробке.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Часто для этой цели используют схемы с применением реле времени, но, следует признать, что они не так удобны в использовании, менее надежны и экономичны.

Все передвигаются по лестницам с разной скоростью, да и вы сами можете сегодня подниматься налегке, а завтра с тяжелым чемоданом. Ставить же большие временные задержки с учетом запаса – означает уменьшать экономию.

Предлагаемая схема позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице, выключить другим. Если же вам понадобится спуститься, вы используете проходной выключатель наверху для включения света, а внизу – для его выключения. Так же удобно использовать подобную схему для освещения длинных коридоров.

Впрочем, проходные выключатели будут полезны не только обладателям длинных коридоров и многоэтажных домов. Они очень пригодятся и обитателям небольших квартир. Типичная ситуация. В вашей квартире имеется проходная комната, при входе в которую вы включаете свет, затем проходите в следующую комнату, включаете свет в ней, а ставшее ненужным освещение в проходной комнате отключаете проходным выключателем. Согласитесь – очень удобно. Избавляет от лишнего хождения и экономит электричество.

Еще один пример. Вы заходите в спальню и у двери включаете свет. Укладываясь в кровать, включаете настольную лампу или бра, чтобы почитать книжку перед сном, но теперь вам надо снова встать, пойти к двери и выключить люстру! А можно этого не делать, если вы заранее установили у изголовья кровати проходной выключатель.

Для реализации такой схемы управления используются так называемые «проходные выключатели», которые, строго говоря, на самом деле являются переключателями. В отличие от обычных выключателей они имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных. Впрочем, по такой же схеме можно подключать не только лампы, но и любую другую нагрузку, управлять включением которой вам требуется из нескольких мест.

Как подключить проходной выключатель – схема управления светильником из 2 мест

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя. Разница только в количестве контактных клемм и подводимых проводов. У проходного выключателя их три.

Учтите заранее, что от распределительной коробки к такому выключателю вам надо протянуть трехжильный провод.

Проходной выключатель схема подключения – управление светильником из 2 мест

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей.

Фазный провод от распаечной коробки подключается к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соединяются с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соединяется с проводом, идущим от светильника.

Второй провод от светильника напрямую соединяется с нулем распаечной коробки.

Сечение трехжильного провода, подводимого к проходным выключателям нужно подбирать в соответствии с мощностью управляемого светильника.

Как подключить проходной выключатель – схема управления светильником из 3 мест

В определенных случаях возникает необходимость обеспечить не два, а более пунктов управления светильниками. Например, свет на лестнице многоэтажного дома должен включаться и выключаться на каждом этаже. Та же ситуация с длинным коридором, в который выходят двери нескольких комнат.

Реализовать такую схему можно, но понадобятся кроме простых проходных выключателей еще и перекрестные выключатели. В таких выключателях уже не три, а четыре контакта – два входных и два выходных, представляющих собой две пары одновременно переключаемых контактов. Соответственно и подводить к таким выключателям нужно четырехжильный провод.

Проходной выключатель схема подключения – управление светильником из 3 мест

В такой схеме управления используются обычные проходные выключатели на первом и последнем пункте управления светильниками и перекрестные – на всех остальных.

Количество пунктов управления не ограничено, возрастает только сложность коммутации в распределительной коробке из-за большого количества подводимых к ней проводов. И здесь не обойтись без грамотной маркировки проводов при их прокладке, иначе вы в них просто запутаетесь.

Принцип подключения таков – выходная пара контактов первого проходного выключателя соединяется с проводами, идущими к входной паре следующего перекрестного выключателя и так далее, вплоть до последнего проходного выключателя, общий контакт которого соединяется с проводом, идущим к светильнику. Фазный провод подключается к входному контакту первого выключателя, а второй провод от светильника – к нулю распаечной коробки.

К каждому проходному выключателю протягиваем трехжильный провод, а к каждому перекрестному – четырехжильный.

На представленной схеме показано подключение трех пунктов управления светильниками, состоящих из одного перекрестного и двух проходных выключателей.

Небольшое разъяснение к схемам подключения

Давайте рассмотрим, как же работает схема подключения проходного выключателя. В представленных схемах использованы следующие элементы: соединительная коробка, лампа, проходные выключатели и соединяющие провода, в качестве которых, в процессе установки, применяют различные по конструкции кабели.

Первая из предложенных схем представляет собой подключение проходного выключателя, при котором управление осуществляется из двух различных местоположений, данный тип схемы считается достаточно простым в исполнении.

При таком виде подключения один провод, являющийся нулевым, направлен от источника электричества к лампе через соединительную коробку. Второй же, являющийся фазным, также через соединительную коробку направлен к контакту выключателя.

Таким образом, две пары контактов выключателей соединены между собой. Для загорания лампы, фаза подается к светильнику с общего контакта второго проходного выключателя.

На второй схеме представлено подключение проходных выключателей вместе с перекидным или перекрестным. При такая схема дает возможность управлять освещением из трех различных мест.

Со схемой подключения разобрались, теперь подробнее об ее монтаже. Он заключается в установке проходных выключателей и дальнейшей прокладке от них трехжильных кабелей. Также устанавливают, соединенные параллельно, лампы, от которых отходит двухжильный кабель.

Вместе с тем, монтируем также и соединительную коробку, куда прокладываем кабели от: переключателей, лампы, и источника электропитания, для соединения их между собой, в соответствии с вышеобозначенной схемой. При этом следует обратить внимание на выбор подходящего места монтажа соединительной коробки, беря в расчет длину используемых кабелей.

Надеюсь данная статья «проходной выключатель схема подключения» помогла Вам разобраться со всеми вопросами подключения, если будут вопросы или пожелания задавайте их в комментариях, с удовольствием отвечу.

1. Введение

В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей (подробнее см. статью: Подключение выключателя), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т.е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями.

2.2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

3. Управление освещением с трех и более мест

В случае если необходимо выполнить подключение проходных выключателей для управления освещением с 3-х мест или более, в качестве третьего, четвертого и т.д. выключателей должны подключаться перекрестные либо, как еще их называют, промежуточные выключатели (переключатели), это название они получили потому, что данные выключатели должны включаться в цепь между двумя проходными выключателями.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов, двухклавишные соответственно — 8 клемм и т. д. На клавишах промежуточных выключателей так же как и у проходных могут быть нанесены по два треугольника, однако в отличие от проходных выключателей располагаются относительно друг друга они не вертикально, а горизонтально:

Подключение перекрестного выключателя выполняется по одной из нижеприведенных схем.

Схема подключения 3-х проходных выключателей (2-х проходных и одного перекрестного) для управления освещением с трех мест будет иметь следующий вид:

В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):

Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Принцип работы такой схемы можно изучить по GIF-анимации приведенной ниже:

В случае необходимости управления освещением с 4-х мест в данную схему между проходными выключателями подключается второй промежуточный (перекрестный) выключатель.

По аналогии добавляя в данную схему промежуточные выключатели можно осуществить управление освещением с пяти, шести и более мест

В завершении данной статьи приведем схему управления освещением с 3-х мест на две точки с помощью двух проходных двухклавишных и одного перекрестного двухклавишного выключателя:

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Схема подключения проходного выключателя в распределительной коробке

Для электромонтажа в квартире или частном доме своими руками необходимо знать схему подключения проходного выключателя. Также, надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с двух мест используются два одноклавишных проходных выключателя. Они включают и выключают один светильник или одну группу светильников. Такая схема управления освещением удобна в проходных помещениях или местах в частном доме или квартире — это коридоры, лестницы, помещения в которых есть две двери, пространство между забором с воротами и домом.
Принципиальная схема состоит из двух проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, светильника, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения проходных выключателей.
Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для проходных выключателей и светильника.
Порядок действий при сборке распределительной коробки с четырьмя проводами — проводом питания, двумя проводами на проходные выключатели и проводом на светильник. Все провода трехжильные.

  1. Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель №1.
  2. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель №1 с синей жилой провода на выключатель №2.
  3. Зачистить, скрутить и заизолировать желтую жилу провода на выключатель №1 с желтой жилой провода на выключатель №2.
  4. Зачистить, скрутить и заизолировать белую жилу провода на выключатель №2 с белой жилой провода на светильник.
  5. Зачистить, скрутить и заизолировать синюю жилу провода питания с синей жилой провода на светильник.
  6. Зачистить, скрутить и заизолировать желтую жилу провода питания с желтой жилой провода на светильник.
  7. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

  1. Схема подключения двухклавишного проходного выключателя в распределительной коробке.
  2. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
  3. Схема подключения одноклавишного выключателя в распределительной коробке.

Как правильно сделать разводку проходных выключателей

Проходные выключатели позволяют управлять одной моделью светотехнического оборудования (лампой, люстрой, торшером) из нескольких помещений, причем, делать это можно одновременно. Важно знать о том, как подключить проходной выключатель, чтобы все светильники работали исправно. Для этого следует использовать соответствующие схемы.

Характеристики проходных выключателей

Проходные выключатели — незаменимый вариант в частных домах, в планировке которых предусмотрено несколько помещений, расположенных на разных этажах. Соответствующие схемы подключения можно выбирать для больших квартир, учреждений с планировкой коридорного типа. К преимуществам подобных вариантов можно отнести не только удобство, но и возможность сократить объемы потребляемой электроэнергии: свет горит только там, где это нужно. В остальных помещениях освещение не включается, соответственно, и энергия не расходуется.

Подключение проходных выключателей в распределительной коробке

Проходные выключатели отличаются от стандартных моделей следующими особенностями:

  • В их конструкции предусмотрено три контакта, в отличие от типовых моделей, у которых контакта два
  • Оборудование позволяет оперативно менять «фазу» на второй либо на третий контакт с первого.

Важно! Функции источника света, в условиях соответствующей схемы, могут выполнять люминисцентные, светодиодные, энергосберегающие и любые другие лампы. Примечательно, что схема может использоваться в рамках подключения нагрузки практически любого типа, управление которой осуществляется из разных участков помещения.

Распределитель группы проходных выключателей

Схема подключения: 2 места

Тем, кто интересуется вопросом, как подключить проходной выключатель схема подключения на 2 места будет особенно полезна. По сути, процесс практически не отличается от аналогичной схемы, работающей в отношении выключателя стандартного типа. Основные отличия заключаются в следующем:

  • Общее число клемм контактного типа
  • Количество проводов, которые необходимо подвести к оборудованию.

Важно: подключение проходного выключателя осуществляется по трем проводам и по такому же числу клемм. Потребуется провод с тремя жилами, который нужно будет аккуратно протянуть к выключателю по направлению от коробки распределения.

Схема управления группой проходных выключателей из двух элементов

В рамках данной схемы подключения задействуется коробка распределения, также используются проходные выключатели в количестве двух штук. В коробку, как уже отмечалось выше, следует провести провода, ведущие от люстры или любого другого светильника. От выключателя протягиваются провода с тремя жилами. Подключение проходного выключателя по схеме с двух мест подразумевает использование фазного провода. Рекомендуется придерживаться выполнения работ в следующей очередности:

  • От коробки распаечного типа фазный провод протягивается к участку входа контактов на первом выключателе
  • Контакты фиксируются на проводах, которые тянутся от других таких же контактов в конструкции второго по счету выключателя
  • Входной контакт другого выключателя подсоединяется к проводу торшера, бра или другого светильника, установленного в помещении
  • Оставшийся провод фиксируется на нуле, причем, делать это следует напрямую.

Важно! Сечение провода с тремя жилами следует выбирать, ориентируясь на мощность светотехнического оборудования. Если нужно подключить несколько участков управления светотехникой, то нужно будет приобрести выключатели перекрестного типа. Схема расключения проходного выключателя, в данном случае, не сработает, ведь используется несколько контактов, и в проводе должно быть соответствующее количество жил.

Управление из двух мест с двумя нагрузками

Схема подключения: 3 места

В данном случае, выбираются выключатели стандартного типа. Они устанавливаются на последнем и на первом участках управления. Тем, кто хочет знать, как подключить проходной выключатель схема такого типа должна быть понятной. Она несколько сложнее, чем схема подключения с трех мест, но разобраться в ее специфике можно. В соответствии с ней, перекрестные переключатели следует устанавливать на оставшихся участках, то есть, не на последнем и не на первом.

Схема подключения трех проходных выключателей

Число участков управления светильников может быть любым. Их число обуславливает сложность соединения в коробке распределения, ведь к ней подводится гораздо больше проводов. В данном случае, потребуется их правильная и упорядоченная маркировка. В противном случае, возникает риск того, что в проводах будет не разобраться.

Работы по монтажу проходного выключателя схема которого не отличается сложностью, выполняются в такой очередности:

  • Два контакта на выходе, расположенные на участке первого выключателя, фиксируются на тех проводах, которые выводятся к паре на входе следующего по счету элемента перекрестного типа. Этот этап повторяется ровно до тех пор, пока не будет подсоединен последний по счету элемент
  • Общий контакт последнего элемента подводится к тому проводу, который ведет к торшеру, лампе, бра
  • Провод фазного типа присоединяется к контакту на входе в конструкции первого по счету выключателя
  • Второй провод лампы, торшера или другого светотехнического оборудования фиксируется на нулевом участке коробки.

Важно! К каждому элементу проходного типа нужно подвести провод с тремя жилами. К перекрестным выключателям подводятся провода из четырех жил.

Важные моменты

Как расключить проходной выключатель, подключить его — ответы на эти вопросы даст теория, практика. Следует четко понимать, по какому принципу работают предложенные схемы. В рамках каждой из них задействованы одни и те же элементы:

  • Выключатели проходного типа;
  • Коробки;
  • Провода, на определенных этапах заменяемые кабелями;
  • Лампы.

Первая схема считается самой простой. По ней легко понять, как сделать проходной выключатель: нулевой провод ведет от источника электроэнергии к светотехническому оборудованию. Кроме того, он помещается в коробку. Фазный провод тоже туда помещается, но ведет через нее непосредственно к контакту. Все контакты имеют соединение друг с другом. Фаза идет с общего контакта. Вторая схема является несколько более сложной, однако она действительно удобна.

Простая схема подключения проходного выключателя

Установка выключателей осуществляется одновременно с установкой коробки, в которую проводятся кабели от всех источников электроэнергии. В коробке их соединяют, руководствуясь выбранной схемой. Важно помнить, что участок установки должен выбираться правильно, в соответствии с характеристиками кабелей, в том числе, с их длиной.

Вас могут заинтересовать:

Проходной выключатель, схема подключения — Доктор Лом

Суть работы проходного выключателя хорошо описывается определением, присутствующим в названии. На один осветительный прибор ставятся 2 одноклавишных проходных выключателя, таким образом когда проходишь мимо первого выключателя, можно включить свет, а когда дошел до второго выключателя, если свет уже не нужен, его можно выключить вторым выключателем. При этом если следующему человеку нужен свет, когда он находится возле первого выключателя, то он действует точно также — очень удобно. У проходного выключателя в отличие от обычного нет определенного положения «включено» или «выключено», если это клавишный выключатель, то в зависимости от положения клавиши второго выключателя, одно и то же положение клавиши первого выключателя может означать как «включено» так и «выключено». Более наглядно представить это поможет следующий рисунок:

Рисунок 1.

А — принципиальная схема работы проходных выключателей

В — схема подключения проводов в коробке

С — подключение проводов к проходным одноклавишным выключателям

На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза, но в принципе это не имеет значения. Выключатели будут работать, если подключить провода наоборот, но тогда будет трудно проверить, идет ли ток на выключатель.

Очень часто при замене простого выключателя на проходной и соответственно добавлении второго проходного выключателя вести все провода в распределительную коробку, как показано на рисунке , не имеет смысла, особенно если проходные выключатели устанавливаются для управления освещением внутри и снаружи помещения или для освещения лестницы. Распределительная коробка не всегда на виду, да и штробить железобетонные стены не очень-то приятно. Намного проще в таком случае воспользоваться имеющейся электропроводкой и просто добавить провода от подрозетника первого выключателя до подрозетника второго выключателя:



Рисунок 1В2 — схема подключения проходных выключателей без использования распределительной коробки.

Как видно из приведенной схемы, старый подрозетник в котором стоял обычный выключатель, выполняет дополнительную функцию распределительной коробки. Такая схема подключения позволяет сэкономить и электрические провода, время, необходимое на выполнение электропроводки, ну и в итоге, деньги.

Иногда есть необходимость поставить проходные выключатели на два светильника. В этом случае используются двухклавишные проходные выключатели. Схема подключения, соответственно усложняется:



Рисунок 2.

Примечание: 1. Подключение проводов к двухклавишным выключателям зависит от конструкции выключателя и может быть не таким, как показано на рисунке 2С, тут все зависит от фирмы-производителя выключателя. 2. Если нужно заменить простой двухклавишный выключатель на проходной и добавить второй двухклавишный проходной выключатель, то разводка проводов может выполняться по принципу, показанному на рисунке 2.

Таким образом, используя проходные выключатели, можно включать и выключать свет из 2 мест, причем эти места могут быть как в одном помещении, так и в разных. Но нашему человеку и этого мало, аппетит приходит во время еды и уже хочется включать и выключать свет не из двух мест, а из трех. Что ж, и эта проблема решаема, но для ее решения понадобится перекрестный выключатель.

Полезные статьи » Проходной выключатель

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

  • На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
  • В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

  • снять клавишу у одноклавишного устройства;
  • выдавить сердцевину;
  • отжать зажимы между механизмом и корпусом;
  • вынуть из гнезда одну клемму;
  • переустановить контакт с одного на другое место;
  • установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

  • отвертки — плоскую, крестовую, индикаторную;
  • рулетку;
  • нож, бокорез;
  • перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

  • нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
  • фазовый провод определяется с помощью тестера
  • фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
  • соединить клеммы заземления переключателей
  • к светильнику подсоединить второй переключатель
  • провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

  • безопасности эксплуатации и надежности здания
  • оперативности управления освещением, следовательно, и экономии времени
  • более низкой себестоимости электрооснащения помещений
  • простоте монтажа
  • отсутствии сложности настроек схем
  • оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

Схема подключения проходного выключателя с 2-х мест

Проходные выключатели наряду с выключателями обычными получили широкое применение и на производстве, и в быту. Основная функция, которую выполняют проходные выключатели – включение и отключение освещения из нескольких мест. Например, это может быть длинный коридор, лестничная площадка между первым и вторым этажом и т.д. В этой статье мы расскажем как подключить проходной выключатель своими руками и покажем схема подключения проходного выключателя с 2-х мест.

Конструкция проходного выключателя

Проходные выключатели, как и обычные, бывают одно-, двух-, трёхклавишные. Всё зависит от того, какое количество групп освещения необходимо включать. Отличие проходного выключателя от обычного состоит в следующем. Обычный выключатель либо замыкает, либо размыкает электрическую цепь, а проходной выключатель, замыкая одну цепь, одновременно размыкает другую, и соответственно наоборот – размыкая одну цепь, замыкает вторую.

Электрическая схема одинарного проходного выключателя достаточно проста. У него имеется один вход и два выхода. Фаза подаётся на вход, а выходит или через первый выход, или через второй. Всё будет зависеть от положения выключателя. Двух- и трёхклавишный проходной выключатель – это своего рода два или три одинарных выключателя, собранных в одном корпусе. Т.е. у двойного проходного выключателя один общий вход и четыре выхода, а у тройного – общий вход и шесть выходов.

Электрическая схема подключения с двух мест

Как уже было сказано, благодаря проходным выключателям, можно включать свет с двух и более мест. Самая простая схема (управление освещением с двух мест) выглядит следующим образом: фаза подаётся на вход первого проходного выключателя, а два выхода соединяются с выходами второго проходного выключателя. Далее вход второго выключателя соединяется с источником освещения (лампой). Т.е. фаза по цепочке «первый выключатель — второй выключатель» подаётся на лампочку. Ну а с лампочки провод идёт на ноль. При замкнутой цепи лампочка будет светиться.

Подготовка к монтажу

Для реализации схемы подключения с двух мест, нужно подготовить необходимые материалы и инструмент. Из материалов будут использоваться медный электрический кабель или медные провода  (сечение будет зависеть от осветительной нагрузки), соединительная (проходная) коробка, установочные коробки под выключатели, устройство освещения (люстра, светильник или просто патрон для лампочки), навесные клеммники или специальные соединители для соединения проводов в коробке, ну и собственно два проходных выключателя. Вид проходных выключателей выбирается в зависимости от того, какой монтаж будет – наружный или скрытый.

Из инструмента необходимы:

  • отвёртки;
  • плоскогубцы;
  • бокорезы;
  • нож монтажный;
  • индикатор напряжения или тестер;
  • штроборез;
  • возможно молоток и зубило;
  • дрель с коронкой.

Монтаж проходных выключателей и схема подключения с двух мест

Для начала необходимо определить место установки проходных выключателей. Например, это начало и конец коридора. Затем планируется трасса прокладки проводки и место установки соединительной коробки, которая обычно монтируется под потолком.

Если монтаж скрытый, то делаем штробы в стене под прокладку проводки, а под установочные коробки для выключателей делаем круглые отверстия тоже в стене. Для этого используем дрель со специальной коронкой. Для соединительной коробки также необходимо отверстие, но под потолком и круглой или квадратной формы, в зависимости от формы самой коробки.

Далее вставляем установочные коробки выключателей и соединительную коробку в подготовленные для этого места и замазываем специальной строительной смесью, даём время замазке высохнуть. От выключателей и светильника прокладываем провода по штробам до соединительной коробки. Также в соединительную коробку подводим общий фазный провод и общий ноль.

По новым требованиям бытовая сеть 220В должна быть трёхпроводной, т.е. кроме фазы и нуля должен использоваться заземляющий провод. Это тоже нужно учитывать при прокладке проводов.

Подключаем выключатели и вставляем их в установочную коробку. Подключаем светильник и затем соединяем все приходящие провода в соединительной коробке, для чего используем или обычную скрутку, или специальные соединители. Закрываем коробку, подаём питание на общий ноль и фазу и проверяем работоспособность схемы нашего освещения.

Проходные выключатели схема без ответвительной коробки

В этой статье мы подробно рассмотрим, как подключить проходные выключатели без ответвительной коробки.

После публикации серии статей и видеороликов по проходным выключателям, на почту стало приходить много писем от читателей этого сайта с вопросом: «Можно ли расключить без ответвительной коробки?»

Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

1. На импульсных реле.

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

Подробно об импульсных реле читайте серию статей и видео в рубрике Освещение.

2. На проходных выключателях.

Вначале давайте вспомним схему проходных выключателей из двух мест.



Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Подробно по проходным выключателям смотрите серию публикаций, ссылки на которые Вы найдете внизу этой статьи. Если Вы хотите стать экспертом в этом вопросе и научиться собирать любые схемы управления светильником из разных мест — Вам в помощь книга «Управление освещением из нескольких мест».

В ней тема проходных и перекрестных выключателей разобрана от и до.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки.

Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и  из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей.

Центральный контакт обозначен на схеме цифрой 1. Цвета проводов могут отличаться от показанных на схеме. Главное, понять принцип.

Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео.





Схема расключения проходных выключателей с трех мест без ответвительной коробки.

В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями, на схеме в подрозетник 2.

Проходной выключатель при нажатии на клавишу перебрасывает контакт 1 между двумя другими — 2 и 3.

Перекрестный выключатель переключает контакты крест-накрест. При одном положении клавиши контакт a соединен с контактом c, а контакт b с контактом d. В другом — контакт a соединяется с d, а контакт  b с контактом c, т. е. крест-накрест.

Вот таким нехитрым способом можно подключить проходные выключатели с двух, трех и более мест без ответвительной коробки.

В заключение этой статьи предлагаю посмотреть видео, которое более наглядно демонстрирует работу схемы проходных выключателей из трех мест без ответвительной коробки.

Подписывайтесь на мой канал на YouTube и получайте первыми новые видео по электрике! Не забывайте нажимать НРАВИТСЯ.

И напоследок список материалов по проходным и перекрестным выключателям, которые  рекомендую изучить.



Полезные статьи по теме:

Схема проходных выключателей из двух мест.

Схема проходных выключателей из трех мест.

Схема двухклавишных проходных выключателей из двух мест.

Схема двухклавишных проходных выключателей из трех мест.

2-клавишный проходной выключатель вместо перекрестного.

Проходные выключатели — история написания книги.

Проходной выключатель или импульсное реле?

Заземление

— используйте разъединитель на 60 А в качестве сквозного подключения к другому разъединителю

Это должно быть хорошо, но трижды проверьте заливку, если хотите быть уверенным, и убедитесь, что она правильно помечена!

Ваш вариант использования (дополнительные провода, идущие через разъединительную коробку к другому разъединителю) подпадает под NEC 312.8:

312.8 Коммутационные шкафы и шкафы для устройств максимального тока с Сращивания, ответвители и проходные проводники. Электромонтажное пространство шкафов для выключателей или устройств максимального тока должно быть разрешено для проводов, проходящих через, сращивания или ответвлений к другим оболочкам, переключателям или устройствам перегрузки по току. устройства, в которых выполняются все следующие условия:

(1) Сумма всех установленных проводов любого поперечного сечения. монтажного пространства не превышает 40 процентов площадь поперечного сечения этого пространства.

(2) Общая площадь всех проводов, стыков и ответвителей, установленных в любом поперечном сечении монтажного пространства, не соответствует превышает 75 процентов площади поперечного сечения этого Космос.

(3) Наклеена предупреждающая табличка, соответствующая 110.21 (B). к корпусу, который определяет ближайший отключающий средства для любых проходных проводов.

Правила заполнения 40% и 75% в этом случае тривиальны — желоба даже на самых маленьких разъединителях больше, чем 3/4 дюйма EMT, чтобы обеспечить требуемое Кодексом пространство для гибки проводов, так что вы никуда не денетесь. близко к любому.Однако, поскольку это настоящие проходные проводники , для существующего разъединителя потребуется наклейка, нанесенная на него в соответствии с 110.21 (B):

(B) Маркировка опасности, применяемая в полевых условиях. Где осторожность, предупреждающие или опасные знаки или ярлыки требуются для этого Код, этикетки должны соответствовать следующим требованиям:

1) Маркировка должна надлежащим образом предупреждать об опасности при использовании эффективные слова и / или цвета и / или символы.

Информационная записка: ANSI Z535.4-2011, Безопасность продукции Знаки и ярлыки, содержит рекомендации по выбору подходящего шрифта. размеры, слова, цвета, символы и требования к местоположению для этикетки.

(2) Этикетка должна быть постоянно прикреплена к оборудованию. или метод проводки и не должны быть написаны от руки.

Исключение из (2): части этикеток или маркировки, которые переменные или которые могут быть изменены, должны быть написаны от руки и должны быть разборчивыми.

(3) Этикетка должна иметь достаточную прочность, чтобы выдерживать окружающая среда.

Информационное примечание: ANSI Z535. 4-2011, Безопасность продукции Знаки и этикетки, содержит рекомендации по дизайну и долговечность знаков безопасности и этикеток для нанесения на электрооборудование.

Учитывая все это, я бы просто сделал напечатанную этикетку с надписью «Осторожно: проходные проводники отключены выключателем XYZ на панели», где XYZ — это этикетка, присвоенная новому выключателю в каталоге нагрузочного центра, и прикрепить ее к внутренняя часть крышки существующего разъединителя, защищенная от ультрафиолета, воды и т. д.

electric — Что происходит с этими проводами на выключателе настенного света?

Вы используете кабелепровод

, метод .

Здесь другие правила.

  • скорее всего, земля — ​​это сам металлический провод. Готово!

  • — это нормально, если провода проходят через коробку без остановки. Вы не можете использовать эти провода, и их следует игнорировать. (Бело-красный)

  • Нейтраль не будет обеспечиваться в контурах переключения, потому что нейтраль легко вытащить, если она понадобится в будущем.

Ваша оценка назначения трех черных проводов верна, хотя более вероятно, что 2 черных — это всегда горячие, а 1 черный — подключенный к лампе. Есть 2 всегда горячих черных, потому что энергия идет к другим розеткам или точкам обслуживания. Нейтральный, который вы видите, несомненно, предназначен для дальнейшего использования силы.

Обратите внимание, что переключаемый вывод дублируется в том же кабелепроводе. Это нормально. Я немного разочарован тем, что установщик не выбрал ни одного из 6 других допустимых цветов для горячего переключателя, чтобы отличить его или, по крайней мере, пометить его изолентой.

Я так понимаю, вы не знакомы с многопроволочными параллельными цепями (MWBC) . Я не знаю, что это за красный, но, вероятно, это MWBC. Это означает, что вам нужно отключить два выключателя, чтобы обесточить как черный, так и красный, и если вы не получите их оба, вы получите электрический шок при разъединении нейтрали. Возможно, они уже связаны ручкой в ​​панели. Они должны быть по современному Кодексу. (если это двойная штука, дайте нам знать!)

Получение нейтралитета

У вас нет нейтралов в этом ящике.Этот цикл вам недоступен и может не существовать. Даже не думайте пытаться укусить это как-то, если вы собираетесь сделать что-то настолько противное, вы можете также использовать нейтральный контрабандный металл с металлического корпуса коробки.

Чтобы получить нейтраль в этот ящик, вам нужно будет вытащить его. Так получилось, что в кабелепроводе уже есть «веревка» для протягивания новой нейтрали, так что это будет несложно, но потребует затрат на материал гриппа и материальных затрат. Материал — белый провод №12 THHN, THWN-2 или XHHW.Ваш выбор, сплошной или многожильный. У вас будет , соединяющий с обоих концов, так что многожильный будет отлично работать.

Вы видите, как белая петля проходит. Следуйте по нему в обоих направлениях до любого другого ящика, к которому он идет. Возможно, вам придется открыть много распределительных коробок, хотя предполагается, что одно направление идет к свету. Вы проталкиваете белый провод вверх по трубопроводу примерно на дюйм и смотрите, двигается ли он на другом конце. Кроме того, получите представление о том, насколько жестко он движется, вас интересует направление, в котором легче тянуть .Вас не интересует место, где белый провод «проходит сквозь петлю», как здесь. На этом нужно закончить. Мы собираемся использовать этот белый провод, чтобы протянуть новый белый провод.

Итак, вы определили самую легкую тягу. Все выключатели должны быть выключены, не позволяйте MWBC укусить вас. А теперь отцепите белый провод. Выпрямите его и проложите новый белый провод рядом с ним на расстоянии не менее 9 дюймов, чтобы они перекрывали друг друга, и скрепите их изолентой по всей длине внахлест.Они не должны разделяться! Используйте ленту на проводе, чтобы убедиться, что передняя часть нового провода не имеет жесткого угла, иначе он зацепится за провод.

Теперь вставьте это в трубу. Честно говоря, я предпочитаю толкать, чем тянуть, но в конце концов вы наткнетесь на препятствие, и тяга облегчит задачу. Это меньше грубой силы и больше дразнят. Часто также помогает скручивание проволоки.

Вы закончите, когда все 3 конца белого провода будут торчать как минимум на 7 дюймов за поверхность стены (на 10 дюймов за концом трубы).Теперь его можно обрезать до такой длины. Видите, почему мы не можем использовать белый цвет как есть?

Теперь мы поговорим об основном правиле MWBC. Вы должны иметь возможность удалить устройство , не отключая нейтраль . Теперь, поскольку я понимаю, что ваш умный переключатель будет иметь провода, заставляющие вас подключать пигтейл, вам понадобится двойной пигтейл нейтраль. Таким образом, вы можете удалить интеллектуальный выключатель позже, не разделяя две нейтрали на стене.Таким образом, подключите две нейтрали к стене к короткому 6-дюймовому отрезку белого провода. Затем этот короткий соединительный элемент подключается к нейтральному проводу интеллектуального переключателя.

Предположительно, другая коробка, из которой вы только что запустили белый цвет, также уже была соединена косичкой, если нет, коснитесь ее.

Два черных, которые были на старом коммутаторе вместе, подключаются к проводу (предположительно, к черному источнику питания) интеллектуального коммутатора.

Оставшийся черный цвет идет на горячий провод интеллектуального переключателя.

DIY Tutorial: Как подключить коммутатор к электрическому шнуру

Как установить выключатель на шнур лампы


Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнур в свой проект по восстановлению освещения или электрооборудования: возможно, у вас нет другого способа включить и выключить прибор (кроме отключения его!), Может быть, переключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция для облегчения доступа! Здесь мы обсудим основы установки переключателя включения / выключения с винтовыми клеммами, особенно на провод, покрытый тканью Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с обтянутыми тканью электрическими шнурами, вы можете просмотреть другую публикацию в нашем блоге «Как зачистить и подготовить тканевые шнуры для проводки». С помощью Обтянутый тканью электрический шнур — отличный способ добавить уникального блеска, ярких цветов и аутентичного винтажного вида любому приспособлению!

Пошаговая инструкция — Присоединение тросового переключателя:


1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в переключателе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» выключатель — это не , завершающее соединение через провода под напряжением, в положении «включено» переключатель находится в положении , позволяя замкнуть цепь.

Горячий провод будет ЧЕРНЫМ, или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ, или «маркированным», как в случае с трассирующим швом на ткани или полосой на проводе под тканью. Итак: горячее режется, нейтральное — нет. Если есть зеленый провод заземления (как в наших 3-проводных круглых шнурах), зеленый провод также остается неразрезанным.

Исключения: иногда цвет провода будет другим, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.


2) Решите, куда вы хотите поместить свой коммутатор! На что следует обратить внимание: куда пойдет этот светильник? Где будет ближайшая розетка и хочу ли я, чтобы выключатель был ближе к розетке или ближе к прибору? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для включения выключателя находится в 1-2 футах от основания лампы.Другие предпочтут разместить его в нескольких футах от розетки, чтобы переключатель был ближе к стене, или иногда на полпути, если это позволяет вам достаточно провисать, чтобы поднять доступ к переключателю на уровень стола или тумбочки.


3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить коммутатор. Если вы не можете определить, какой из проводов горячий, с внешней стороны ткани, у вас есть несколько способов выяснить это: вы можете провести линию от одного конца шнура или осторожно отогнуть ткань немного. пятно на одном из проводов.Если вы угадали, отлично, разрежьте! Если вы угадали неправильно, хорошо, что это место все равно будет закрыто внутри переключателя, не беда. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее истирание. Пропустите неразрезанный нейтральный провод через сквозной канал. Оберните оголенные концы горячих проводов вокруг винтов под головкой, обернув их в том же направлении, в котором будет вращаться винт: при затягивании нужно втягивать провод дальше, а не выталкивать.


4) Для круглых шнуров и шнуров с оплеткой сначала необходимо разрезать внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте место, где нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ВНИМАТЕЛЬНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, внешняя виниловая оболочка прямо под тканью) и снимите ее, обнажив провода внутри . Отрежьте горячий провод в центре и выполните ту же процедуру, что и в шаге 3, чтобы выполнить соединения

  • Pro Совет: Мы рекомендуем эти переключатели для круглых шнуров и шнуров с оплеткой, они имеют большее отверстие, что упрощает установку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного отпилить отверстие: пластик легко подпилить, и его не нужно много, чтобы открыть для легкого размещения.

5) Для параллельного (плоского) шнура процесс аналогичен другим стилям шнура, за исключением того, что вам также придется разделить два провода друг от друга. Заклеив лентой то место, где вы собираетесь разместить выключатель, используйте бритвенный нож, чтобы сначала снять ткань со шнура, затем прорежьте центр двухжильного формованного провода и осторожно отделите два провода друг от друга. Теперь у вас будет горячий и нейтральный провод (помните, горячий — это гладкая сторона, нейтраль — это ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.


6) После того, как все будет подключено, установите крышку на коммутатор и затяните винты на место. Включите и выключите эту качельку пару раз, узрите свою невероятную способность управлять потоком электричества одним пальцем!

Вот и все! А теперь займемся творчеством!

www.snakeheadvintage.com

Подключение альтернативного 4-позиционного переключателя — электрическое 101

Альтернативная схема подключения 4- позиционного переключателя

Подключение альтернативного 4- позиционного переключателя довольно сложно. Электроэнергия поступает в первую коробку осветительных приборов вместо первой 3- позиционной распределительной коробки .Эта конфигурация проводки больше не разрешена с NEC 2011 года, если нейтральный провод отсутствует в распределительных коробках.

На схеме ниже 2- проводный кабель типа подает линейное напряжение и нейтраль от панели к первой коробке осветительной арматуры слева. Линейный (черный) провод в конечном итоге подключается к общей клемме первого 3- позиционного переключателя . Нейтральный (белый) провод подключается к осветительной арматуре (ам), а белый (-ые) провод (-и) кабеля (-ов) NM соединяет коробки для осветительных приборов.Этот нейтральный провод заканчивается в последней коробке осветительной арматуры и не проходит через какие-либо распределительные коробки.

Провод NM 2- соединяет последнюю коробку осветительных приборов с первой 3- позиционной распределительной коробкой . Черный провод подключается к общей клемме первого трехпозиционного переключателя . Белый провод (с коммутацией линий) соединяет белые провода последовательных переходных кабелей NM вместе и в конечном итоге подключается к общей клемме второго переключателя 3-. Эти провода должны иметь на обоих концах черную ленту для обозначения линии вместо нейтрали.

Провод NM 3- соединяет контактные клеммы первого переключателя 3- и первого переключателя 4- . Провод NM 3- соединяет контактные клеммы первого переключателя 4- и второго переключателя 4- , и так далее. Проволока 3- NM соединяет контактные клеммы последнего 4- -позиционного переключателя и второго 3- -позиционного переключателя. Путевые провода на каждом переключателе взаимозаменяемы.

Общий вывод второго переключателя 3- подает линейное напряжение, переключенное от второго переключателя 3- через распределительные коробки и обратно к осветительной арматуре, используя белый провод NM с черной лентой на каждом конце.

Диаграммы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Схема заземления показана отдельно.

Четырехпозиционный переключатель и трехпозиционный переключатель: основы подключения

Если на лестнице, коридоре или в комнате есть два отдельных входа, трехпозиционные переключатели гарантируют, что жильцам не придется пересекать комнату в темноте, чтобы включить свет.Трехпозиционные переключатели также полезны для управления наружным освещением между двумя зданиями и для управления освещением в отдельном гараже изнутри главного здания.

Большинство домовладельцев и рабочих могут без проблем подключать обычные однополюсные переключатели, но когда дело доходит до трехпозиционных переключателей, многие сбиваются с толку и в конечном итоге вызывают профессионального электрика, чтобы разобраться во всем. Вот несколько принципов, которые помогут обеспечить правильную и эффективную установку, которая будет работать с первого раза:

Два трехпозиционных переключателя обязательно располагаются на некотором расстоянии друг от друга, но электрически они составляют единый «черный ящик».Вместе они функционируют как один обычный однополюсный переключатель, единственная функция которого — включать и выключать нагрузку.

Эту конфигурацию «черный ящик / коммутатор» проще подключить в виде линейной конфигурации, чем для контура коммутатора, который требует большего количества проводов и является более сложным из-за требований нового Кодекса по обеспечению нейтрали в каждой коммутационной коробке.

Схема, показывающая прохождение тока для пары трехпозиционных переключателей и одного четырехпозиционного переключателя.

Один трехпозиционный переключатель является входом для пары, а другой — выходом.Трехпозиционные переключатели имеют одну клемму на одном конце корпуса переключателя. На входном переключателе это единственный черный (горячий) провод от источника питания, такого как входная панель. На выходном переключателе единственный черный провод идет прямо к нагрузке. Белые провода не подключены ни к одному из переключателей. Они проходят через корпуса и подключаются к нагрузке, как и зеленый или оголенный провод заземления оборудования.

На другом конце каждого корпуса трехпозиционного переключателя находятся две клеммы.Они предназначены для двух путей переменного тока внутри черного ящика между двумя трехпозиционными переключателями. В любой момент времени один из этих проводов находится под напряжением, а другой — нет. Между двумя переключателями проходит специальный трехжильный кабель. К одному выводу каждого подключается черный провод. С другим соединяется красный. Неважно, что именно. Красных и черных проводников в народе называют путешественниками. Чтобы добавить немного юмора в сухую тему, я называю их «политиками».”

Третий провод белый, он не подключен ни к одному из переключателей. Он подключается (с помощью проволочных гаек) к белым проводам в каждом корпусе, чтобы обеспечить непрерывное соединение нейтрали между источником питания и нагрузкой. То же самое и с оголенным или зеленым проводом заземления оборудования. Обязательно подключите его к заземляющим шинам коммутаторов и ко всем корпусам, если они металлические.

Четырехпозиционные переключатели используются в приложениях, в которых требуется более двух мест переключения.Их легче понять, чем трехпозиционные переключатели. У них есть две клеммы на каждом конце корпуса переключателя, которые подключаются к подвижным элементам на линии между трехходовыми переключателями, входящие на одном конце корпуса переключателя, выходящие на другом конце. Не имеет значения, в какую сторону обращены четырехпозиционные переключатели. Красные и черные соединения могут меняться любое количество раз между входным трехпозиционным переключателем и выходным трехпозиционным переключателем.

Вот и все. Следуйте этим основным принципам, и ваши трех- и четырехсторонние установки всегда будут работать. В случае сомнений используйте омметр, чтобы прозвонить клеммы этих устройств.

Также доступны трех- и четырехпозиционные диммерные переключатели. Они устроены таким же образом и могут добавить атмосферы в гостиную или столовую. (Учтите, однако, что лампы CFL обычно не работают с диммерами. Некоторые светодиодные лампы будут работать, а некоторые — нет. Совместимость с диммерами указана на упаковке лампы.)

Краткое руководство по эффективному управлению коммутаторами

Коммутатор на месте играет критически важную роль в сети: он соединяет ваших пользователей с остальной ИТ-инфраструктурой.Не думайте, что розетка в стене или под шкафом — это простой порт Ethernet. В рамках эффективного управления коммутатором вы должны рассматривать его как критически важный шлюз к ИТ-сервисам, которым он и является.

Когда пользователь подключает свою рабочую станцию ​​к сети, это его единственное подключение к своей электронной почте, системе обмена мгновенными сообщениями, финансовой системе, системе продаж и другим ресурсам компании. Скорее всего, через этот разъем осуществляется даже голосовая связь. Если обслуживание плохое, этот пользователь не сможет эффективно выполнять свою работу.Если у достаточного количества пользователей будет плохой опыт, это повлияет на весь бизнес.

К сожалению, в бизнес-сетях локальным коммутатором часто пренебрегают. Прочтите, чтобы узнать об основах физической установки и настройки надежного коммутатора, который будет хорошо служить пользователям.

Вопросы физического расположения и варианты подключения

1. Серьезно относитесь к физическому местонахождению

Я видел выключатели в ванных комнатах с подвесными потолками, висящие на одном винте на стене, под кабинами и на грязных полках в крохотном туалете без вентиляции и климат-контроля.

Я понимаю, что переоборудование стареющих зданий с помощью проводной инфраструктуры является проблемой, и иногда решения, на которых мы застряли, не идеальны. Я участвовал во многих подобных инсталляциях.

Тем не менее, постарайтесь установить переключатель в место, по крайней мере, с потоком воздуха. Изучите переключатель, который вы устанавливаете, выясните, где находятся места забора и выпуска воздуха, и держите их в стороне. Даже для безвентиляторных коммутаторов с внешними источниками питания обычно не рекомендуется ставить коммутатор вплотную к стене.По-прежнему выделяется тепло, которое должно излучать шасси, что является одной из причин, по которой большинство переключателей оснащены резиновыми ножками, которые можно прикрепить к нижней части.

Также беспокоят пыль и грязь. Переключатели забиваются грязью, когда они устанавливаются в грязных местах, и это может сократить срок их службы из-за перегрева. Переключатели в грязных местах следует периодически чистить, чтобы снизить этот риск, даже промышленные модели, созданные для сложных условий.

2.Внимательно рассмотрите схему восходящего канала между коммутатором в шкафу и остальной частью сети

В то время как самое простое, что можно сделать, это подключить коммутатор в шкафу с помощью одного кабеля к остальной сети, двойной восходящий канал предпочтительнее для резервирования и, возможно, пропускной способности. Есть несколько способов безопасно установить двойной восходящий канал.

  1. Резервная ссылка. Резервное соединение создается, когда вторая линия подключается параллельно основной линии. Топологически это создает петлю между коммутатором туалета и коммутатором восходящего канала.Связующее дерево обнаружит петлю и заблокирует резервную ссылку. Если первичный канал не работает, резервный канал становится активным. Лучшей альтернативой этой конструкции является подключение к нескольким коммутаторам вместо того, чтобы оба канала работали с одним и тем же коммутатором. Связующее дерево будет вести себя одинаково в любом случае — будет обнаружен цикл и одна ссылка заблокирована до тех пор, пока не произойдет сбой основного пути.
  2. Параллельный канал уровня 2. Параллельное соединение уровня 2 между коммутаторами может быть достигнуто с помощью протоколов агрегации каналов, таких как протокол агрегации портов Cisco (PAgP) или стандартный протокол управления агрегацией каналов (LACP). Эта схема позволяет обоим ссылкам быть активными и передавать трафик. Протокол агрегации каналов позволяет двум ссылкам выглядеть как одна ссылка в отношении связующего дерева, сохраняя при этом топологию без петель.

    Link aggregation может масштабировать параллельные ссылки больше двух. Пакеты агрегации каналов с четырьмя и восемью путями являются обычными. Для обеспечения разнообразия пакеты агрегации каналов могут быть разделены между двумя физическими коммутаторами, которые действуют как один виртуальный коммутатор, например, стекируемые версии коммутаторов Cisco Catalyst или коммутаторы шасси Cisco с виртуальной системой коммутации.

  3. Параллельный канал уровня 3. Одна из стратегий восходящего соединения коммутаторов в шкафах — это подключение их к остальной части сети через маршрутизированные (уровень 3) ссылки, а не коммутируемые (уровень 2). Хотя проводка выглядит так же, конечный результат обеспечивает лучшую изоляцию от остальной сети.

    При таком подходе два канала L3 не создают петлю, потому что каждое соединение принадлежит своему собственному сегменту сети, изолированному от другого. Проблема этой конструкции заключается в том, что пользовательские сегменты VLAN не могут охватывать разные туалеты, поскольку сегмент сети L2 (VLAN) не будет выходить за пределы восходящих каналов L3.Двойные восходящие каналы L3 должны подключаться к отдельным коммутаторам для обеспечения отказоустойчивости.

  4. Не забывайте о физическом разнообразии путей. По возможности прокладывайте кабели, входящие в шкаф, по альтернативным физическим путям. Идея состоит в том, что если один кабель, соединяющий коммутатор в шкафу с остальной частью сети, будет разрезан, затоплен, сожжен или иным образом поврежден, другой кабель не постигнет та же участь. По общему признанию, это сложно в зданиях, где трубопроводы ограничены и где строительство просто не поддается такому подходу.Но по возможности держите кабели восходящей связи отдельно.

3. Определите, действительно ли сети требуется 10 Гбит / с Ethernet

Когда вы имеете дело со шкафными коммутаторами, очень важно правильно выбрать размер восходящего канала от туалета до остальной сети.

Хотя все сети разные, в целом коммутаторы для шкафов могут выдерживать огромное количество переподписки на . Под переподпиской мы подразумеваем соотношение портов, обращенных к пользователю, к портам восходящей связи.

Например, в коммутаторе с 48 пользовательскими портами 1 Гбит / с и двумя агрегированными портами восходящего канала 1 Гбит / с коэффициент превышения лимита подписки составляет 24: 1.Другими словами, для каждого порта восходящей связи имеется 24 порта, обращенных к пользователю.


Попробуйте Auvik бесплатно в течение 14 дней


На протяжении многих лет я наблюдал очень высокие коэффициенты переподписки на выключатели для шкафов — до 96: 1 — без каких-либо проблем.

Шаблоны трафика с пользовательских рабочих станций имеют тенденцию быть как прерывистыми (быстрый всплеск трафика), так и несинхронизированными (всплески трафика происходят на одной машине за раз, а не на всех сразу). По этим причинам можно обойтись без высоких ставок переподписки на коммутатор на месте в офисе, что было бы неприемлемо в большинстве проектов центров обработки данных.

Тогда возникает вопрос: необходимы ли восходящие каналы Ethernet 10 Гбит / с между шкафом и остальной сетью? Ответ в том, что это зависит от обстоятельств. Давайте рассмотрим несколько важных фактов, которые могут так или иначе склонить чашу весов в пользу восходящих каналов 10 Гбит / с.

  1. Можете ли вы позволить себе Ethernet 10 Гбит / с? Коммутаторы шкафов очень часто должны проходить десятки или сотни метров, чтобы вернуться к основной сети. Для проезда на большие расстояния требуется оптоволоконный кабель.Чтобы преодолевать очень большие расстояния, требуется оптоволокно определенного оптического качества и, возможно, приемопередатчик другого типа. Таким образом, хотя развертывание каналов 10 Гбит / с не так дорого, как раньше, стоимость определенно остается важным фактором.

    Не все волокна одинаковы; не все оптические модули 10G перемещают свет на одинаковое расстояние. Просмотрите этот лист от Cisco, в котором описаны различные модули 10G и поддерживаемые расстояния в зависимости от используемого оптоволоконного кабеля.

    К счастью, мне удалось повторно использовать существующий многомодовый 62,5 микронный кабель для восходящих каналов 10G, несмотря на небольшое превышение рекомендованного максимального расстояния. В частности, приемопередатчики Cisco на протяжении многих лет приносили мне пользу, часто превосходя их характеристики. Ваш пробег может отличаться.

  2. Есть медные кабели? 10GBase-T — скорость 10 Гбит / с по медному кабелю. Его основное предназначение не для закрытых каналов связи. Cisco отмечает: «Основным вариантом использования 10GBASE-T является высокоскоростное подключение к серверу. В других, менее распространенных сценариях используется 10GBASE-T для соединения распределительных или базовых коммутаторов, которые находятся на расстоянии 330 футов (100 метров) ».

    10GBase-T не только предназначен в основном для подключения в стойке между серверами и коммутаторами доступа, но также предъявляет строгие требования к медным кабелям. На расстояниях менее 100 м и с правильным типом медных кабелей (Cat6 сертифицирован до 500 МГц, экранированный Cat6, Cat6A или Cat7) можно использовать 10GBase-T в качестве восходящей линии связи коммутатора.Но 10GBase-T не является очевидным и экономичным решением. Скачок Ethernet с 1 Гбит / с до 10 Гбит / с по медному кабелю больше, чем скачок, сделанный много лет назад со 100 Мбит / с до 1 Гбит / с.

  3. Ваши пользователи перемещают много данных? Как мы уже обсуждали, высокий уровень превышения лимита подписки часто бывает нормальным для смены. Но некоторые группы пользователей могут перемещать больше данных, чем средний работник. Под эту категорию подпадают люди, которые работают на своих локальных рабочих станциях с большими наборами данных. Представьте художников мультимедиа, разработчиков, работающих с большими тестовыми базами данных, и аналогичные сценарии.

    В таких ситуациях высокая частота превышения лимита подписки будет менее допустимой, поскольку более длинные всплески трафика увеличивают вероятность одновременного попадания потоков пользовательского трафика в восходящую линию связи. В этом случае восходящие каналы со скоростью 10 Гбит / с сокращают избыточную подписку в 10 раз по сравнению с восходящими линиями со скоростью 1 Гбит / с и значительно снижают вероятность конкуренции. Меньшая конкуренция означает более высокую пропускную способность сети для сообщества пользователей.

  4. Сколько поддерживаемых устройств у вас в сети? Большинство организаций теперь поддерживают телефоны, планшеты и связанные с ними беспроводные устройства сотрудников в своих локальных сетях, а это означает, что количество устройств в сети увеличилось. Сегодняшний средний пользователь сети может представлять два или три устройства вместо одной рабочей станции. По мере увеличения количества устройств и увеличения количества точек доступа вероятность конкуренции восходящих каналов связи также возрастает. Здесь может быть полезно 10 Гбит / с.

4. Не экономьте на физических портах

Проблема, с которой я сталкивался неоднократно, — это 24-портовый коммутатор, у которого заканчиваются порты. Если позволяет бюджет, всегда следует устанавливать коммутатор с 48 портами — желательно с дополнительными портами для работы в качестве восходящих каналов, чтобы обеспечить дополнительный рост.

Да, коммутаторы с 48 портами стоят дороже, и эта стоимость часто является причиной покупки 24-портового коммутатора для начала. Но в конечном итоге, по моему опыту, 48-портовые коммутаторы почти всегда предпочтительнее.

При этом следует учитывать долгосрочное влияние беспроводных сетей на окружающую среду. Если вы обнаружите, что 802. 11ac обеспечивает производительность, эквивалентную проводной, то вы на другом пути. Вы переходите от проводных подключений к беспроводным, где проблемы с плотностью проводных портов сместились с рабочих станций пользователей на точки доступа.Но если вариант «повсюду провода» все же остается выбором, то мой комментарий о коммутаторах с 24 портами и 48 портами, надеюсь, наводит на размышления.

5. Помните, что стеки или шасси коммутаторов немного отличаются от отдельных коммутаторов

Популярный выбор среди сетевых шкафов, стекируемые коммутаторы и коммутаторы шасси предлагают большую плотность портов с единой точкой управления. С точки зрения дизайна эти преимущества имеют несколько проблем, о которых стоит помнить.

  1. Стеки и шасси — это единые точки управления, но они также могут быть единственными точками отказа. Чтобы решить, вызывает ли это беспокойство, подумайте о последствиях для организации, если весь шкаф будет отключен в течение нескольких часов или дней из-за катастрофического отказа системы.

    Коммутаторы шасси

    часто предлагают два модуля управления и два источника питания для снижения этого риска. Некоторые могут указать на то, что коммутатор корпуса сам по себе является единственной точкой отказа, но за почти 20 лет работы в сети я столкнулся с отказом корпуса только один раз. Стековые блоки обычно лучше, чем шасси, поскольку каждый физический коммутатор в стеке обычно может функционировать как «мастер стека», где новый мастер стека будет выбран в случае сбоя.

    Кроме того, мощность распределяется по стеку; отказ источника питания коммутатора повлияет только на один коммутатор, а не на остальную часть стека. Интересно, что некоторые стекируемые коммутаторы Cisco предлагают StackPower, который может снизить вероятность перегорания блоков питания в стеке.

  2. Двойные каналы восходящей связи должны быть распределены по шасси или стеку для максимальной отказоустойчивости. Идея состоит в том, чтобы убедиться, что восходящие каналы от шасси или стека не исходят от одного и того же коммутатора или модуля. Слишком часто я видел двойные восходящие каналы, исходящие от одного и того же супервизора, а это означало, что в случае отказа супервизора шасси может быть отключено от остальной сети, даже с двумя супервизорами.

  3. Стекируемые коммутаторы вызывают то же самое. Двойные восходящие каналы должны быть распределены по разным физическим коммутаторам в стеке. Моя практика со стеками коммутаторов для шкафов — разместить один восходящий канал вверху стека, а второй — внизу. Если предположить, что в стеке есть разрыв между верхом и низом, это означает, что обе части фрагментированного стека по-прежнему будут исходить из основной сети.

    Обновление программного обеспечения иногда происходит по принципу «все или ничего». При обновлении коммутаторов шасси вам может потребоваться перезагрузить все шасси, чтобы запустить новое программное обеспечение, а это означает, что пользователи не смогут получить доступ к остальной части сети, пока шасси не будет снова подключено к сети.

    Cisco и другие поставщики предлагают обновления программного обеспечения без отрыва от производства (ISSU), которые могут смягчить эту проблему, но обычно есть особые требования к оборудованию, такие как двойные супервизоры, для поддержки ISSU.

    Вы можете интуитивно предположить, что обновление стека коммутаторов может выполняться по одному коммутатору за раз, но на самом деле коммутаторы в стеке часто требуют, чтобы очень близкие версии программного обеспечения были членами одного и того же стека.Следовательно, обновление одного коммутатора может привести к отключению его до тех пор, пока не будут обновлены и все остальные коммутаторы в стеке.

    Эта проблема варьируется от поставщика к поставщику и от продукта к продукту. Дело в том, чтобы убедиться, что организация способна справиться с процессом обновления программного обеспечения, который потенциально отключает сотни пользовательских портов на время обновления.

Элементы конфигурации клавишного переключателя и рекомендации

1.

Конфигурация связующего дерева

Если вы выбрали резервный канал или параллельную схему уровня 2, то вы расширили свой домен уровня 2 из базовой сети в шкаф.Это означает, что ваш коммутатор в шкафу участвует в глобальном домене связующего дерева и должен быть настроен соответствующим образом.

Я уже писал о проектировании связующего дерева раньше, и в этом посте я упоминал о важности размещения и обеспечения соблюдения корневого моста. При работе с выключателем для туалета важно убедиться, что выключатель для туалета не станет корневым мостом .

Если коммутатор в шкафу становится корневым мостом, то ссылки в физическом ядре сети или вокруг него могут оказаться заблокированными.Результатом могут быть некоторые странные (и неожиданные) пути пересылки в сети, которые пересекают коммутатор туалета.

Чтобы предотвратить этот сценарий, я рекомендую установить для корневого моста очень высокое значение (работает максимум 65535), а не оставлять значение по умолчанию 32768. Если вы уже установили свои основные переключатели на какое-то низкое значение ниже 32768, изменение их может показаться ненужным, но думать наперед очень важно. Установка более высокого значения может помочь избежать неожиданного результата связующего дерева в будущем.

Также стоит упомянуть, что я предполагаю использовать быстрое связующее дерево . 802.1w представляет собой значительную переработку исходного связующего дерева 802.1d и содержит ряд улучшений, связанных с производительностью. Rapid Spanning Tree включает в себя эквиваленты нескольких ранних усовершенствований связующего дерева Cisco, таких как uplinkfast , которые помогут вашему коммутатору быстрее перейти на новую топологию, если что-то изменится.

Фактически, предположим, что вы реализовали схему резервных ссылок, при которой одна ссылка блокируется, а другая пересылается.Если переадресация перестанет работать, ваш коммутатор заметит и отреагирует. В конце концов, трафик начнет течь по оставшейся ссылке. Длина «в конечном итоге» варьируется между исходным остовным деревом и быстрым остовным деревом, причем быстрое остовное дерево работает быстрее. Точные таймеры и задействованные процессы выходят за рамки этого сообщения в блоге, но я рекомендую этот технический документ от CCIE Петра Лапухова, если вы хотите вникнуть в подробности.

Если вы выбрали параллельную схему связи уровня 3, значит, вы создали изолированный домен связующего дерева уровня 2 на самом коммутаторе.Возникает вопрос, должен ли переключатель туалета быть корнем домена связующего дерева. В большинстве случаев вам нужно, чтобы он был корневым, потому что вы не хотите, чтобы другие коммутаторы, подключенные к сети, например, на рабочем месте пользователя, становились корневым мостом связующего дерева сетевого домена.


Попробуйте Auvik бесплатно в течение 14 дней


2. Конфигурация маршрутизации

Многие коммутаторы для шкафов являются коммутаторами уровня 3, что означает, что они могут маршрутизировать трафик между различными блоками IP-адресов, находящихся в разных VLAN. В линейке продуктов Cisco Catalyst маршрутизаторы серии 29xx обычно относятся только к уровню 2, а коммутаторы модели 37xx и выше поддерживают уровень 3.

Предполагая, что коммутатор с поддержкой L3 работает по параллельным каналам, вы можете выбрать несколько различных схем маршрутизации. Вместо того, чтобы рассматривать все возможные варианты, давайте рассмотрим один надежный подход, который стоит рассмотреть в среде Cisco, — использование двойных каналов EIGRP. (Вы можете прочитать мое введение в EIGRP, прежде чем продолжить.)

В этой схеме каждому каналу L3 назначается сетевой блок / 29.A / 29 — это блок из восьми адресов, шесть из которых можно использовать. В нашем примере ссылка на коммутатор 1 имеет диапазон 10.100.1.0-7, где фактически могут использоваться IP-адреса с 1 по 6.

Я рекомендую / 29s вместо обычных / 30 двухточечных ссылок, которые предлагают только два пригодных для использования адреса. / 29s обеспечивают гибкость в будущем без изменения нумерации канала, например, когда может потребоваться добавление дополнительного устройства, такого как межсетевой экран, оптимизатор WAN или заменяющий коммутатор.

Сохранение IP-адреса

обычно не является проблемой в частных сетях, использующих адресное пространство RFC1918, поэтому / 29 является полезной схемой адресации для соединений точка-точка, не выходя за рамки.

В этом сценарии наш коммутатор в шкафу имеет два канала EIGRP, по одному на каждый из пары коммутаторов в основной сети. Предполагая, что оба канала имеют одинаковую полосу пропускания и характеристики задержки, процесс маршрутизации EIGRP будет рассматривать эти ссылки как равные по стоимости и балансировать нагрузку трафика между двумя ссылками. В случае отказа одного из каналов EIGRP обнаружит, что соединение больше нет, и подключится к оставшемуся каналу.

Пара дополнительных примечаний:

  1. Коммутатор в шкафу, скорее всего, должен быть настроен как маршрутизатор-заглушка EIGRP.Если вы не выбрали необычный дизайн сети, нет причин, по которым коммутатор в шкафу должен быть транзитным маршрутизатором.

    Единственные сети, для которых сетевой шкаф является источником, — это подключенные VLAN, к которым имеют доступ пользователи. Таким образом, у базовой сети нет причин запрашивать коммутатор туалета о потерянных маршрутах, исходящих из других частей сети.

    Другой способ подумать об этом — считать коммутатор доступа тупиком. Если край схемы сети — это выключатель туалета, то этот выключатель действительно тупик — дальше идти некуда.И поэтому настроить его как заглушку — это как раз то, что нужно сделать.

  2. Коммутатору для туалета не нужно знать всю таблицу маршрутизации. Все, что действительно нужно знать шкафу, — это маршрут по умолчанию. Почему? В нашем образце схемы единственное место, куда коммутатор может отправлять что-либо, — это в базовую сеть. Детализированная таблица маршрутизации полезна только для маршрутизатора (или коммутатора уровня 3), если трафик для некоторых IP-адресов доступен по одному каналу, а трафик для других IP-адресов доступен по другим каналам.

    В нашем случае это не так. Следовательно, зачем загромождать таблицу маршрутизации коммутатора туалета множеством IP-адресов, доступных по одним и тем же двум ссылкам? Вместо этого базовые коммутаторы могут суммировать трафик в маршрут по умолчанию, используя оператор «ip summary-address eigrp» на интерфейсах, которые восходят к коммутатору в шкафу. Коммутатор в шкафу будет изучать только маршрут по умолчанию, а не всю базовую таблицу маршрутизации.

3. Соображения по поводу качества обслуживания

Еще одна большая тема, о которой мы можем только познакомить, — это качество обслуживания (QoS).QoS — это большая идея, согласно которой некоторый сетевой трафик важнее, чем другой сетевой трафик. Важный трафик (например, голос и видео, хотя это может быть все, что вы определяете) должен быть доставлен, в то время как другой трафик может допускать некоторые потери. (Для получения более подробной информации о QoS вы можете прочитать мою серию статей здесь.)

Для этого сообщения в блоге сделаем несколько общих наблюдений:

  1. Если вы не используете IP-телефоны или видеоустройства через коммутатор, вы, вероятно, обойдетесь без схемы QoS.Без голосового и видеотрафика вы отправляете через коммутатор весь трафик данных, скорее всего, TCP-трафик. В редких случаях перегрузки между коммутатором и базовой сетью могут справиться встроенные в TCP механизмы повторной передачи и скользящего окна. В большинстве случаев этого достаточно.

    Исключения из этого общего правила включают интерактивные приложения, такие как SSH, где задержка из-за перегрузки может затруднить использование приложения. В таком случае схема QoS может быть полезна для определения приоритетов этого интерактивного трафика.

  2. При передаче голоса и видео в реальном времени через коммутатор, вероятно, из-за того, что в организации развернуты IP-телефоны, идея состоит в том, чтобы отправлять голосовой трафик — людей, говорящих по телефону — из очереди с низким уровнем «приоритета» и видеотрафик выходит из очереди, что гарантирует достаточную пропускную способность для его нужд. Джиттер относится к промежутку времени между доставкой пакетов. Для голосового трафика равномерная доставка пакетов важна для хорошего качества вызова. Видеотрафик более терпим к джиттеру, чем голос, но все пакеты должны доставляться туда, куда они направляются.

  3. Как именно добиться правильной конфигурации QoS для вашего коммутатора зависит, иногда значительно, в зависимости от платформы коммутатора. В разных коммутаторах используются разные типы коммутационных кристаллов, и не все структуры и возможности организации очередей одинаковы. Таким образом, команды, хотя часто и похожи, будут отличаться от платформы коммутатора к платформе коммутатора. Cisco работает над унификацией своих инструментов настройки QoS на разных платформах, но по-прежнему есть различия, которых следует опасаться.

4. Другие особенности конфигурации

После того, как дизайн физического подключения и переадресации будет решен, следующим умным шагом будет обеспечение того, чтобы проект продолжал работать, как задумано. Следует учесть несколько важных моментов.

Во-первых, необходимо обеспечить безопасность, чтобы предотвратить изменение конфигурации коммутатора неавторизованной стороной. Обратите внимание, что конфигурация коммутатора, оставленная по умолчанию, не обязательно является безопасной, поэтому мудрый администратор позаботится о том, чтобы ввести нестандартные имена пользователей и пароли и отключить незашифрованные протоколы управления, такие как Telnet, SNMPv2 и HTTP, вместо этого используя SSH, SNMPv3, и HTTPS.

Еще один разумный шаг по обеспечению безопасности — использование списка доступа для ограничения исходных IP-адресов, которым разрешено управлять коммутатором. Это предотвращает, скажем, пользователя на своем рабочем месте, обнаруживающего коммутатор и попытки входа в систему, или попытки вредоносного ПО отправить новую конфигурацию на коммутатор через SNMP.

Если ваш клиент работает в среде с высокой степенью защиты, вы можете подумать о более агрессивных инструментах в сетевом шкафу. Например, защита IP-источника, динамическая проверка ARP, отслеживание DHCP и безопасность портов — это функции, которые могут быть развернуты, чтобы гарантировать, что системы, использующие коммутатор, являются теми, за кого они претендуют, не выполняют роли, которые они не должны, и ведут себя. обычно.Реализация этих функций сложна и выходит за рамки нашей задачи, но стоит изучить и понять, реализуете ли вы их в конечном итоге или нет.

Другой проблемой является мониторинг коммутатора, чтобы убедиться, что он запущен и работает, что ссылки (особенно восходящие каналы к базовому коммутатору) не используются чрезмерно и что порты коммутатора работают без ошибок. Многие продукты для управления сетью, включая Auvik, могут помочь с этими задачами, обеспечивая мониторинг наряду с отчетностью, устранением неполадок и управлением конфигурацией.

Результатом всей этой работы по проектированию и настройке стал выключатель для шкафа, которому можно доверять. Вы сможете отдыхать немного легче и увереннее в коммутаторе, который незаметно перенаправляет трафик из шкафа самым лучшим образом.


Хотите получить полную версию «Практического руководства по эффективному управлению коммутаторами»? Загрузите бесплатную копию здесь.

Как подключить шнур переключателя — провод солнечных часов

ОБРАТИТЕ ВНИМАНИЕ: эта страница в процессе .У нас все это было настроено, и промах мышки стер все это навсегда, и мы не могли столкнуться с переделкой этого до недавнего времени, поэтому, пожалуйста, просто подождите немного, и мы получим это полностью.

Вы можете присоединить провод к вилке, розетке или переключателю, не обращая внимания на горячую и нейтральную фазы, и ваш свет будет работать без каких-либо проблем. Однако, если ваш электрический компонент, вилка, розетка или переключатель подключены правильно с учетом полярности, горячего и нейтрального проводов, вы получите некоторую защиту от удара, которого вы не получите, если не обратите внимание на полярность.

Электричество создает цепь через лампочку, проходя через металлический язычок в нижней части патрона, где находится лампочка, через лампочку и через металлическую резьбу, в которую ввинчивается лампочка.

При правильном подключении металлические нити никогда не будут «горячими» или сотрясать вас, независимо от того, включен переключатель или выключен. При неправильном подключении резьбы — и любой металл, соприкасающийся с резьбой, включая внешнюю часть гнезда, если это токопроводящий металл, или резьба лампочки — могут вызвать у вас шок, независимо от того, включен ли переключатель или нет.Поэтому важно тщательно следовать инструкциям для горячего и нейтрального проводов как для вилки, так и для розетки и выключателя, если вы решите их использовать.

С переключателем нейтральный (и заземляющий) провод остается неразрезанным, а горячий провод обрезается, так что цепь может быть разомкнута и не разорвана, когда переключатель установлен в положение «выключено» или «включено». Использование горячего провода в качестве отрезанного провода важно для сохранения правильной полярности на всем пути от вилки или проводки до розетки.

Мы рекомендуем подключить переключатель перед подключением к розетке и / или вилке, потому что, если вы сделаете ошибку с подключением переключателя и в результате вам придется обрезать провод короче, это будет меньше работы (и усугубления), если у вас нет также перемонтировать вилку или розетку.

Что вам понадобится

    1. ОЧЕНЬ ВАЖНО: Убедитесь, что все работающие электрические устройства не подключены к электричеству. Перед запуском выключите автоматический выключатель, извлеките предохранитель или отключите устройство от сети.Если у вас есть какие-либо вопросы о безопасности того, что вы делаете, обратитесь к электрику, а не выполняйте работу самостоятельно.
    2. Для завершения этого процесса необходимо несколько простых инструментов. По часовой стрелке слева вам понадобятся:
      • отвертка (с плоской или крестообразной головкой в ​​зависимости от винтов в переключателе, с которым вы работаете),
      • ножницы, способные разрезать мягкий пластик (для разрезания полос силиконовой ленты),
      • тонкие ножницы для ткани (для обрезания конца тканевой тесьмы),
      • силиконовая лента (для связывания концов покрытой тканью проволоки во избежание истирания, доступна здесь),
      • выдвижной нож, похожий на нож для резки коробок (для разрезания внешнего пластика шнура в оболочке),
      • и инструмент для зачистки проводов с прорезью, которая соответствует сечению используемого вами провода.На втором рисунке ниже показаны прорези, помеченные калибром, в устройстве для зачистки проводов.

Инструменты, необходимые для подключения вилки и головки для зачистки проводов с отверстиями для манометров

Подготовка провода

  1. Определите, где на проводе вы хотите разместить переключатель.
    • Для предмета на столе вам понадобится переключатель в нескольких дюймах от основания предмета, чтобы он располагался на столе или чуть выше края стола, когда предмет находится там, где он обычно находится.
    • Для подвесного светильника вам нужно поместить переключатель рядом с вилкой, чтобы переключатель был легко доступен, а не в воздухе.
  2. Для всех проводов необходимо определить, какой из них горячий, а какой — нейтральный. Вы будете перерезать горячий провод и оставить нейтральный провод неразрезанным, поэтому это определение необходимо сделать, прежде чем предпринимать какие-либо другие действия. Процесс определения различается для каждого типа провода.
      • для витой пары
        • Если вы используете золотую вату с серым индикатором или замазку с золотым индикатором с витой парой, провод без индикатора, провод с твердой оплеткой, является горячей проволокой.
        • Для скрученных проводов без индикаторов вам нужно будет подойти к концу провода, ближайшему к тому месту, где вы собираетесь установить переключатель, и потянуть оплетку достаточно назад, чтобы увидеть, какой провод имеет полоску на ПВХ, а какой нет. Затем внимательно проследите за проводом без полосы на ПВХ, горячим проводом, до точки, где вы установите выключатель. Нанесите метку на горячий провод с помощью метки Sharpie в центре того места, где будет идти переключатель (так, чтобы метка не отображалась после установки).
      • для параллельного шнура
        • Параллельный шнур имеет горячий и нейтральный провода рядом, соединенные между собой, с небольшим более тонким каналом между ними. Канал спроектирован так, чтобы его можно было развести, чтобы можно было работать с горячим и нейтральным проводами отдельно. Следовательно, идентификация горячей проволоки в параллельном шнуре — это вопрос знания, на какой стороне проволоки находится горячая проволока.
        • С помощью канцелярского ножа или маленьких острых ножниц удалите очень небольшое количество оплетки в центре того места, где будет установлен переключатель, очень осторожно, чтобы не разрезать ПВХ под ней.
        • Сделайте острие универсального ножа как можно короче и сделайте небольшое отверстие в канале между двумя проводами, соблюдая особую осторожность, чтобы не порезать ПВХ, покрывающий провода. Если вы обнажите медь, вам придется заклеить эту область лентой или начать полностью заново.
        • Немного потяните два провода в стороны.
        • Наклейте силиконовую ленту с каждой стороны того места, где вы сняли оплетку, так, чтобы внешняя сторона ленты находилась внутри, где будет край переключателя.Вы должны быть осторожны, чтобы не показать ленту после завершения установки.
        • Убедитесь, что ПВХ обмотан лентой, чтобы оплетка не могла соскользнуть по шнуру.
        • Гладкая сторона проволоки — это горячая проволока; ребристый — нейтральный.

        Подготовленный параллельный шнур

      • Для шнура шнура
        • Шнур шкива имеет оболочку из ПВХ, окружающую горячий и нейтральный провод (и заземляющий провод, если шнур шкива трехжильный).Чтобы идентифицировать горячую проволоку, нужно снять оплетку и оболочку из ПВХ.
        • С помощью универсального ножа удалите очень небольшое количество оплетки в центре того места, где будет установлен переключатель, стараясь не прорезать полностью нижнюю оболочку из ПВХ.
        • Наклейте силиконовую ленту с каждой стороны того места, где вы сняли оплетку, так, чтобы внешняя сторона ленты находилась внутри, где будет край переключателя. Вы должны быть осторожны, чтобы не показать ленту после завершения установки.
        • Убедитесь, что ПВХ обмотан лентой, чтобы оплетка не могла соскользнуть по шнуру.
        • Сделайте острие универсального ножа как можно короче и проделайте горизонтальный разрез в ПВХ-оболочке, соблюдая особую осторожность, чтобы не порезать ПВХ, покрывающий провода. Если вы обнажите медь, вам придется заклеить эту область лентой или начать полностью заново.
        • Обрежьте оболочку из ПВХ по всему периметру, немного в двух местах, где вы приклеили скотч, чтобы можно было снять куртку с того места, где будет выключатель.
        • Черный провод — это горячий провод.
      • Для переплетенной проволоки
          • При работе с одним из наших переплетенных шнуров необходимо удалить часть оплетки, чтобы получить доступ к нижележащим проводам. Начните с определения того, сколько оплетки вам нужно будет удалить, исходя из длины переключателя, который вы подключаете. Все переключатели, которые мы несем, которые могут вместить наш переплетенный шнур, имеют длину 2 1/2 дюйма, поэтому для начала вам нужно отрезать не более 2 дюймов оплетки со шнура.
          • Оберните силиконовую ленту вокруг каждой стороны этой области. Расстояние от внешнего края одной стороны ленты и внешнего края другой стороны ленты должно быть не более 2 дюймов, чтобы лента не показывалась после установки переключателя.
          • Начните удаление оплетки между склеенными концами, осторожно сделав небольшое отверстие в оплетке кончиками маленьких острых ножниц и надрезав ленту с каждой стороны там, где будет переключатель. Вы также можете использовать выдвижной нож, чтобы сделать этот продольный разрез, соблюдая особую осторожность, чтобы не порезаться ни одной из лежащих под ним проводов.
          • После того, как вы сделали продольный разрез, обрежьте края, чтобы полностью удалить оплетку из области переключателя.

        Предварительно заплетенная проволока

      • Разрежьте горячую проволоку пополам и скотчем всю свободную ткань, чтобы она не соскользнула по шнуру. Зачистите 1/2 дюйма ПВХ с каждого конца горячего провода и скрутите вместе медные жилы.

  3. Провод витая пара
  4. Поместите кусок силиконовой ленты на 1/4 дюйма от центра того места, где переключатель будет установлен для вращения, определить горячий, пройдя с конца — только 7/8 дюйма для работы — отрезать горячую проволоку — отрезать оплетку назад 1 / 8 дюймов, концы ленты поверх меди такие же, как для параллельности, за исключением того, что отрежьте два провода для большого или винтажного тонкого кабеля, поместите ленту на 1/4 дюйма от концов переключателя, снимите оплетку между ними — если сняли нейтральную ногу, сделайте другую ногу — разрежьте горячо проволока пополам, полоса 1/2 «, скрутка
  5. Установка коммутатора
    1. Для больших или тонких винтажных коммутаторов

      Шнур шкива, подготовленный для снятия оболочки из ПВХ

          • Затем снимите оболочку из ПВХ.Очень осторожно разрежьте ПВХ продольно, выставив как можно меньше выдвижных лезвий ножа, чтобы они не врезались в провод. ВАЖНО: Если вы разрежете нейтральный провод или часть горячего провода, которую вы не собираетесь зачищать, вам придется начинать заново. После того, как этот разрез будет сделан, используйте комбинацию выдвижного ножа и ножниц, чтобы отрезать куртку и любую пластиковую или бумажную прокладку внутри куртки, оставив только горячий и нейтральный провода.Свяжите неровные края куртки, прилегающие к первоначальной силиконовой ленте, которую вы наклеили, другим куском силиконовой ленты.

      Трос шкива с оплеткой и удаленной оболочкой из ПВХ

          • Наконец, разрежьте горячий (черный) провод пополам кусачками, снимите 1/2 дюйма ПВХ с каждого конца и скрутите жилы меди вместе.

      Шнур шкива, готовый для подключения к коммутатору

      • для параллельного шнура
          • Вы должны удалить кусок ткани со шнура, чтобы можно было отделить горячий (гладкий) от нейтрального (ребристого) провода, при этом оставив оголенную часть внутри переключателя и не подвергая ее воздействию.Используя выдвижной нож, прорежьте канавку между двумя плавлеными проводами, чтобы легко удалить ткань, не прокалывая ПВХ на любом из двух проводов. Обвяжите концы ткани силиконовой лентой, чтобы она не растрепалась. Расстояние между внешним краем одного куска ленты и внешним краем другого куска ленты должно быть достаточно небольшим, чтобы поместиться в коммутатор, при этом лента не должна показывать отверстия для проводов.
          • , разделите горячий и нейтральный провод пополам, снова убедившись, что они не порезаны ни на один из проводов.Разрежьте горячую проволоку пополам и скотчем всю свободную ткань, чтобы она не соскользнула по шнуру.

            Если вы подключаете один из наших больших переключателей или винтажный тонкий переключатель, удалите 1/2 дюйма ПВХ с помощью приспособлений для зачистки проводов и скрутите жилы вместе.

        • При работе с одним из наших переплетенных шнуров необходимо удалить часть оплетки, чтобы получить доступ к нижележащим проводам и подключить переключатель.Начните с определения того, сколько оплетки вам нужно будет удалить, исходя из длины переключателя, который вы подключаете. Все переключатели, которые мы несем, которые могут вместить наш переплетенный шнур, имеют длину 2 1/2 дюйма, поэтому для начала вам нужно отрезать не более 2 дюймов оплетки со шнура. Начните с твердого и осторожного разрезания оплетки вдоль проволоки с помощью выдвижного ножа, соблюдая особую осторожность, чтобы не порезать любую из лежащих под ней проволок. После того, как вы удалили тесьму, обмотайте концы тесьмы силиконовой лентой, чтобы предотвратить изнашивание.Расстояние от внешнего края одной стороны ленты до внешнего края другой стороны ленты должно быть менее 2 1/2 дюймов, чтобы выключатель выглядел аккуратно снаружи.

          Разрежьте горячую проволоку пополам и скотчем обмотайте свободную ткань, чтобы она не соскользнула по шнуру. Зачистите 1/2 дюйма ПВХ с каждого конца горячего провода и скрутите вместе медные жилы.

          Подключение коммутатора

        • Теперь, когда ваш провод готов к установке коммутатора, необходимо учесть несколько факторов, которые зависят от того, какой тип коммутатора вы выбрали.
        • Самые простые переключатели на провода, которые мы носим, ​​- это поворотные переключатели, а также тонкий переключатель. Эти переключатели используют клемму «зуб вампира» для подключения провода к переключателю. Это означает, что не нужно зачищать провод и вкручивать его в клемму, скорее, провод прижимается к острому зубу, который пробивает изоляцию провода, чтобы войти в контакт с медью внутри. Эти переключатели совместимы только с нашими проводами витой пары и параллельными шнурами. У них есть канал внутри переключателя, через который нейтральный провод может проходить беспрерывно, в то время как у них есть противоположная сторона, где горячий провод будет прижиматься к зубу, и есть небольшой барьер между двумя отрезанными частями горячего провода.Поскольку между двумя концами горячего провода есть этот барьер, вам нужно будет обрезать эти провода на очень небольшое расстояние, самое большее 1/8 дюйма, чтобы вставить их в каналы для горячего провода.

          При скручивании двух частей переключателя вместе убедитесь, что горячий провод находится в нужном месте, где «зубы вампира» его проткнут. Это становится более серьезной проблемой с проводом витой пары, поскольку он не лежит ровно, поэтому вам может потребоваться немного скрутить провод и удерживать его на месте, когда вы скручиваете два куска вместе.Примечание: эти переключатели не будут выглядеть красиво, плотно и «собранно», пока две части не будут полностью соединены винтами.

          УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ВЫКЛЮЧАТЕЛИ ЗУБОВ ВАМПИРА: Когда мы устанавливали переключатели для клиентов, у нас иногда были переключатели, которые не работали, несмотря на то, что были установлены, казалось бы, правильно. Мы обнаружили, что иногда зубы вампира недостаточно вгрызаются в провод, чтобы вступить в контакт с медью, что, конечно, необходимо для электрического соединения.Если у вас есть выключатель, который не работает (свет или прибор не включается, когда выключатель находится в любом положении), снова откройте выключатель и осмотрите два конца горячего провода. Если у одного или обоих есть вмятина, но она не проткнута там, где соприкасался зуб вампира, вот трюк, чтобы исправить это: найдите кусок ПВХ (пластик, который окружает медь внутри провода), который остался после того, как вы сняли конец провода. Снимите еще 1 дюйм, если у вас нет ПВХ. Разрежьте кусок ПВХ пополам вдоль и отрежьте кусок примерно на 1/2 дюйма в длину и 1 / 4-18 дюймов в ширину.Поместите этот кусочек под ту часть проволоки, которая будет проткнута вампирским зубом. Это поднимет проволоку настолько, чтобы зуб смог проткнуть медь. УБЕДИТЕСЬ, ЧТО МЕДЬ ЕЩЕ НЕ ВХОДИТ В ЧАСТЬ ПВХ, КОТОРЫЙ ВЫ ИСПОЛЬЗУЕТЕ, И НЕ ИСПОЛЬЗУЙТЕ ДРУГИЕ МАТЕРИАЛЫ. Вы знаете, что использовать ПВХ безопасно, поскольку он используется в качестве изоляции. Не рискуйте использовать какие-либо другие вещества.

        • Винтажный тонкий переключатель — следующий по простоте подключения. К этому переключателю можно подключить любой из наших проводов, а в центре переключателя есть простой в использовании винтовой зажим.Примечание: для этой клеммы требуется очень маленькая отвертка с плоской головкой для затягивания винтов на проводе, макс. Диаметр 1/8 дюйма. Эти переключатели произведены в Италии и содержат по две дополнительных винтовых клеммы на каждой стороне переключателя, которые обычно используются для европейской проводки, но могут быть сняты для американской проводки. Просто выньте их из переключателя с помощью отвертки и выбросьте. Этот переключатель также имеет два зажима на внутренней стороне отверстий для проводов, чтобы удерживать провод на месте и нажимать на него, чтобы позволить переключателю защелкнуться вместе — этот переключатель не скручивается вместе, как другие, вместо этого он прижимается друг к другу и фиксируется чтобы предотвратить его разрушение.Вам нужно будет убрать зажимы с дороги, чтобы подключить этот переключатель. Полностью выверните один винт и отложите в сторону. Ослабьте второй винт настолько, чтобы вы могли повернуть его в сторону, а затем снова затяните этот винт, чтобы он оставался на месте и не мешал. Сделайте это для каждой стороны переключателя.

          Вставьте конец неизолированной скрученной меди в одну из клемм и затяните винт как можно глубже. Убедитесь, что провод прикреплен к клемме, потянув за него и убедившись, что он не выпадает.

          На этом этапе для каждого провода, кроме витой пары, внешний край силиконовой ленты на проводе должен находиться внутри отверстия для проводки. Если она выходит за пределы отверстия для проводки, отвинтите клемму, защелкните конец ранее зачищенного горячего провода на столько, чтобы лента попала внутрь переключателя, и повторите этот процесс. Как только провод будет прикреплен к клемме и лента не будет выступать из отверстия для проводов, проведите нейтральный провод вокруг клемм и вдавите ее в канал, который когда-то занимал один из выброшенных клемм.На обоих концах клемм есть два выступа, которые вдавливаются в другую часть переключателя, и их нельзя отодвигать или иным образом препятствовать входу в соответствующие гнезда в другой части переключателя. Вы должны перемещаться по небольшому пространству в переключателе, протягивая провода там, где они должны проходить, не мешая вкладкам блокировать переключатель вместе. Повторите этот процесс для другой винтовой клеммы, убедившись, что на ней достаточно горячего провода, чтобы добраться до клеммы и завинтить, при этом не позволяя силиконовой ленте выступать за второе отверстие для проводки.

          Как только это будет достигнуто, поверните зажимы обратно в исходное положение и полностью прикрутите их к проводу.

          Наконец, защелкните другую часть переключателя над проводной частью. Если вам нужно снова разделить эти две части этого переключателя, вы можете приподнять каждую сторону небольшой отверткой и раздвинуть их.

        • Последние переключатели — это большие и винтажные большие переключатели.Хотя их несложно подключить, есть пара дополнительных шагов, которые не требуются поворотным и тонким переключателям. Во-первых, каждый из этих переключателей имеет легко снимаемые язычки, расположенные в отверстиях для проводов, которые можно вынуть для размещения более крупных проводов, таких как шкив или шнур с оплеткой (наши витые пары и параллельные шнуры подходят без снятия этих выступов). На винтажном большом переключателе язычки могут быть защелкнуты не на своем месте. Пластиковые выступы на этих переключателях довольно хрупкие, и их можно сломать, поддев их плоскогубцами.Постарайтесь отламывать мелкие кусочки постепенно, в конечном итоге убедившись, что отверстие для проволоки гладкое и не задирает проволоку. На другом большом переключателе пластик не такой хрупкий, и язычки нужно вырезать острым ножом.

          Очень осторожно вырежьте этот полукруг, соблюдая особую осторожность, чтобы не порезаться или порезать внешнюю часть переключателя. Постарайтесь удалить как можно большую часть выступа, сохраняя при этом край отверстия для проводов гладким.Все остальные инструкции по подключению этих двух типов переключателей точно такие же. Возьмите один конец горячей проволоки и сделайте крючок из зачищенной скрученной меди. Оберните крючок вокруг узкой части одного из винтов и затяните винт, поместив все медные жилы под широкую часть винта. Для всех проводов, кроме витой пары, убедитесь, что внешняя сторона силиконовой ленты на проводе на этом конце переключателя не выходит из отверстия для проводки. Если это так, слегка обрежьте горячую проволоку и попробуйте еще раз, пока проволока не будет выглядеть аккуратно, выходящей из отверстия для проводов.

          Затем пропустите нейтральный провод через канал под клеммами. Убедитесь, что провод проходит вокруг выступающих отверстий, в которые затягиваются установочные винты переключателя, в противном случае переключатель не будет завинчиваться полностью. Таким же образом подключите другой конец клеммы, убедившись, что нейтральный провод не препятствует выступающим отверстиям, и убедитесь, что силиконовая лента не выступает из второго отверстия для проводки.

          После того, как переключатель подключен правильно, поместите другую часть переключателя со стороны клемм и скрутите две части вместе.Для большого переключателя есть два винта с головкой под крестовую отвертку для соединения частей.

          Для винтажного большого переключателя есть два винта с плоской головкой и две маленькие гайки. Сначала вставьте одну гайку в шестигранное отверстие на стороне переключателя с выводами.

          Удерживая эту гайку одним пальцем, вставьте один из винтов в соответствующее отверстие на другой стороне переключателя и ввинтите его, пока винт не войдет в гайку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
