Проходной выключатель из обычного своими руками (схема, видео)

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как подключить проходной выключатель? Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Схема управления освещением с двух мест с помощью проходных выключателей

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

• одноклавишный, оборудованный подсветкой или без нее,
• двухклавишный с подсветкой или без нее,
• трехклавишный,
• накладной,
• встроенный,
• промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

• по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство,
• нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.

Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов не запутаться в проводах.

Схема подключения проходного выключателя с 3х мест (фото, видео)

Раньше применение проходных переключателей было целесообразно только из-за особенностей планировки помещения или пространства, когда нужно было установить светильник, который можно регулировать из разных мест. Сейчас это служит еще и обеспечением удобства и комфорта, делает жизнь легче. Чтобы управлять лампой с нескольких точек, необходима схема подключения проходного выключателя с 3х мест. Так как именно она лежит в основе управляемых выключателей с 5ти, 6ти и более мест.

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Лестничное освещение

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения 3ех проходных выключателей.

Схема подключения

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия перекидной, дублирующий, лестничный. Установка такого переключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных и 1 перекрестный выключатель.

Внешний вид дублирующего устройства напоминает одноклавишный прибор.

Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном переключателе стоит посередине контактов.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот 1 контакт подсоединяется с промежуточным проводом, а 2 для выходной фазы.

Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Пример работы освещения

1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
2. Обратное нажатие клавиши, свет гаснет.
3. Переключаем переходной отсоединитель, лампа загорается.
4. Нажимаем клавишу снова лампа выключается.
5. При включении устройства №3 лампа горит.
6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

1. Отсоединить электроэнергию в помещении.
2. Определить, где находятся провода, дабы не повредить их.
3. Обозначить будущее месторасположение распределительной коробки.
4. Установить монтажную коробку.
5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Схема подключения проходного выключателя с 2х мест

Проходной выключатель и его функциональные особенности

Системы электропроводки, в частности, организация освещения, предусматривает элементы управления электроприборами. Эта функция принадлежит переключателям или выключателям, как их называют в быту.

В последние несколько лет для управления освещением в доме или в помещениях в целом, для экономии места и удобства, устанавливается проходной выключатель. Он имеет ряд тождественных названий – дублирующий, перекидной или перекрестный выключатель или переключатель. Сама схема подключения проходного переключателя почти не отличаются от монтажа обычных выключателей.

Работает он по тем же принципам, что и обычный одинарный переключатель, но обладает расширенными функциональными возможностями. Так, монтаж проходного выключателя актуален в тех случаях, когда в рамках одного помещения необходимо установить несколько осветительных приборов, объедененных в единой электрической цепи, например, установить в комнате основной (потолочный элемент освещения) и дополнительный источник света – светильник на стене. Проходные выключатели устанавливаются для освещения двух помещений одновременно, например туалета и ванной комнаты. Для массивных осветительных конструкций, например, многоярусных люстр или точечного освещения одного помещения, в частности сети люминесцентных ламп также целесообразно устанавливать проходной выключатель, схема монтажа которого не представляет большой сложности.

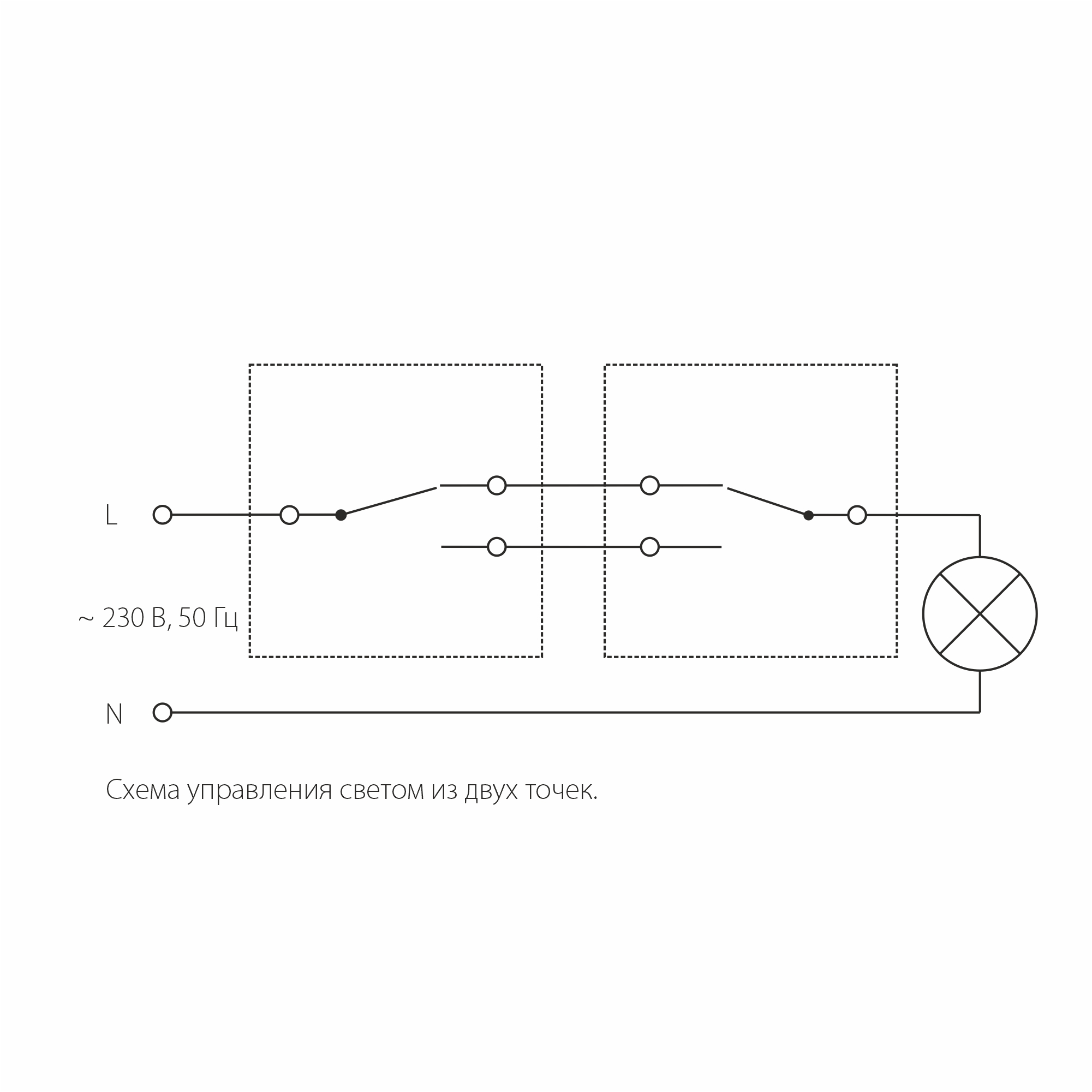

Схема подключения проходного выключателя с двух мест

Схема подключения проходного выключателя с 2х мест, которую мы рассмотрим, позволит вам установить возле входов в комнату два прерывателя цепи. При отсутствии опыта лучше заказать бытовые услуги на дом. Но выполнить эту работу можно и самостоятельно. Нужно только выполнять правила установки, подключения, а также не забывать о технике безопасности. Итак, как сделать выключатель света с двух мест?

Монтаж проходного выключателя: этапы проведения работ

1. Определяется схема проходного выключателя с двух мест. Она довольно проста. В соединительную коробку подается 2 жилы – ноль и фаза. Нулевой сразу соединяем с контактом осветительного прибора. Фазу проводим до первого размыкателя и подсоединяем до общего контакта двух прерывателей. От этого контакта проводим перемычку между выключателями. На втором эта жила подсоединяется к общему контакту. Ко второму — подводится ноль от лампы. Два оставшихся контакта соединяем через коробку с проводом фазы.
2. Подготавливаем места установки и проводим провода. Здесь стоят две задачи – мы должны правильно развести жилы и определить места установки размыкателей и проводной коробки согласно схеме подключения проходного выключателя на 2 клавиши. Определившись, делаем разводку и специальной коронкой сверлим большие отверстия для установки коробки и размыкателей сети. Провода лучше использовать трехжильные и разного цвета. И соединять между собой строго по цветам, для предотвращения короткого замыкания.
3. Производим монтаж проходного выключателя и распределительной коробки. Для этого в готовые отверстия вставляются специальные пластиковые чашки. В них заводятся жилы и подключаются к оборудованию. Затем оно вставляется на место. При помощи крепежных винтов и выдвижных узлов закрепляем их в коробках. Соединительную коробку закрываем крышкой на винтах или защелках. Монтаж завершен.

Для вашей же безопасности лучше доверить данную работу электрику, но если вы обладаете начальными знаниями, то можете самостоятельно попробовать подключить проходной выключатель. Схема подключения проходного выключателя подробно представлена здесь.

Варианты установки перекрестных выключателей

На данный момент имеется несколько вариантов того, как сделать проходной выключатель или типов подключения проходных выключателей.

Вот наиболее популярные и удачные варианты:

1. Схема подключения проходного выключателя с 2х мест — по схеме этого варианта происходит контроль освещения из двух мест. Для ее сборки используется два одинарных проходных выключателя. У каждого из них имеется одна точка контакта в месте входа и две аналогичные точки на выходе. Подключение проходного выключателя с двух мест, предполагает:

• Провод «ноль» идет от источника питания через распредкоробку к осветительному прибору.
• «Фазу» также через коробку подключаем на общий контакт первого переключателя.
• Выходные контакты с него, опять же, через коробку подсоединяем к аналогичным контактам второго переключателя.
• В качестве завершающего шага от 2-го прибора с общего контакта провод через коробку подключаем к осветительному прибору и подключение проходного выключателя завершено;

2. Следующий вариант предусматривает управление из двух мест сразу группами осветительных приборов, потребуется схема подключения проходного выключателя на 2 клавиши. В качестве примера – имеется комната с примыкающим коридором. Также есть люстра на пять ламп. Наша задача – установить проходные выключатели для управления двумя группами лампочек на одной люстре. Используем 2 двойных проходных переключателя, получается, что мы будем иметь 2 точки входа и 4 выхода. В остальном порядок подсоединения аналогичен тому, как сделать выключатель света с двух мест.

Схема проходного выключателя

При нажатии на клавишу одного выключателя включается свет. Это происходит из-за замыкания общего провода и подачей ноля от лампочки. Затем, пройдя через длинное помещение или спустившись с этажа, выходя, надавливаете на клавишу другого выключателя, сеть размыкается. Свет тухнет. Теперь на одном контактная планка находится внизу, а на другом вверху. Независимо с какой стороны вы будете включать свет, замыкание контактов позволит вам это сделать. Система очень проста и надежна.

Таким же способом можно подключить и три выключателя. Добавляется одно место установки, дополнительные провода. Разводка остается прежней. Главное правильно подсоединить проводку, не спешить.

Основной вопрос – как сделать проходной выключатель – мы разобрали. Но осталось еще несколько нюансов:

1. Правила техники безопасности при проведении работы. Их немного и они очень простые.
Нельзя проводить работы при включенной сети электрического тока. Обязательно убедится перед работой, чтобы никто не смог включить электрический ток. Повесьте предупреждающую табличку.

Проводя монтаж, обязательно убедитесь в правильном соединении проводов и контактов выключателей.

2. При покупке оборудования и проводов обратите особое внимание на качество продукции, спрашивайте сертификаты и не гонитесь за дешевыми товарами.

Выполнив все требования, вы получите светлое и комфортное жилье. Описанный метод подходит для людей, сталкивавшихся с заменой проводки, в противном случае, вам лучше обратиться к специалисту.

Света и радости вашему дому!

фото и видео материал по устройству выключателя с двух точек

Автор Aluarius На чтение 6 мин. Просмотров 256 Опубликовано 08.10.2015

Грамотно организованная схема подключения проходного выключателя с 2х мест позволяет создать систему управления освещением из разных точек вашей квартиры или частного дома. Привычные для всех модели выключателя, которые традиционно устанавливаются в каждой квартире, способны включать или отключать освещение из одного места.

Одна из проблем, которые возникают при проживании в больших домах или квартирах, невозможность управлять освещением длинного коридора или лестницы из двух мест одновременно.

К примеру, вы поднимаетесь по лестнице с тяжелыми сумками. Естественно, что лучше всего делать это при ярком освещении, а не в темноте. В таком случае для организации питания ламп можно использовать выключатель с датчиками на фотоэлементах, но они отключаются через четко определенное время, за которое вы можете не успеть подняться по лестнице и будете вынуждены продолжать свой путь на ощупь. Выход из данной ситуации один – создать управление освещением так, чтобы его можно было включить внизу, а выключить вверху лестницы. Такое действие трудно осуществить с помощью обычных выключателей, поэтому для решения этого вопроса используют двойной выключатель, который называют еще проходным.

Особенности использования проходных выключателей

Устройства данного типа часто используют для независимого управления освещением из нескольких мест одновременно. Такой способ контроля питания ламп не только практичен, но и позволяет уменьшить расход электроэнергии. Проходные выключатели подходят для систем освещения больших частных домов, длинных коридоров, лестниц и лестничных площадок, а также обычных квартир.

Еще один случай удачного использования проходных включателей – подключение с их помощью садового освещения. Используют устройства такого типа и в гаражах, подвалах с несколькими входами и выходами. В таком случае удобнее всего будет разместить по одному переключателю возле каждой двери, что даст возможность легко и быстро включить освещение в помещении и так же быстро его выключить.

Проходной выключатель правильнее было бы называть переключателем, ведь он совершает «перебрасывание» одного контакта на другой.

Общий вид схемы подключения проходного выключателя с 2х мест

Для осуществления схемы проходных выключателей вам понадобится несколько основных элементов, которые можно приобрести в любом строительном магазине:

• два переключателя;
• 3-жильный кабель, который предварительно прокладывается к месту подключения;
• соединительная коробка.

Самая простая схема подключения двух проходных переключателей указана на рис. 1. Как можно из нее определить, нулевой провод идет от щитка до распределительной коробки, где соединяется с нулем, идущим к лампе. Переключатели соединяются между собой трехжильным кабелем через коробку. Фаза к ним и от них к лампе подключается одножильным проводом. Если вы подключаете не два, а три и больше устройств управления освещением, то количество жил в проводе увеличивают до 4-х, 5-ти и больше, в зависимости от количества выключателей.

Двойной проходной выключатель не сложен в установке, но требует внимательного отношения к последовательности подключения проводов. Каждая модель устройств управления имеет свои особенности монтажа, но в общих чертах она совпадает с описанной выше.

Яркий пример использования проходного выключателя показан на рис. 2. Здесь мы видим, что в квартире есть длинный коридор, который освещается двумя лампами. Заходя в дом, включение света производится с помощью переключателя, который находится на стене коридора. Когда вы оказываетесь возле спальни или кухни, удобнее всего будет погасить свет при помощи второго проходного выключателя, так как не имеет смысла возвращаться в коридор, а затем в полной темноте идти в спальню. Таким образом, двойной проходной выключатель позволяет не только экономить электроэнергию, но и установить комфортное освещение, управлять которым возможно из двух мест одновременно.

Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

Содержание статьи:

Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

Как работает проходной выключатель

В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

Схема подключения проходных выключателей

Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

Как подключить проходные выключатели с трех точек

Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

1. Подключить к одному из кабелей светильника нулевой провод.
2. Подключить к входному контакту одного из проходных переключателей провод фазы.
3. Подключить к входному контакту второго переключателя свободный кабель светильника.
4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Подключение двухклавишного проходного выключателя

Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

Схема подключения проходного выключателя с 2-х, 3-х и 4-х мест

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Принцип управления из двух точек

На практике система работает следующим образом:

1. Войдя в темный коридор, вы зажигаете осветительный прибор.
2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

• в первом положении кнопка напрямую замыкает обе цепи;
• после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Принципиальная схема переключателя хлопка

с использованием IC 555

Переключатель хлопка — интересная схема для хобби, которая включает свет со звуком хлопка. Хотя он называется « Переключатель хлопка », но его можно включить любым звуком примерно такой же высоты звука. Основным компонентом этой схемы переключателя хлопков является электрический конденсаторный микрофон , который использовался в качестве датчика звука. Конденсаторный микрофон в основном преобразует звуковую энергию в электрическую, которая, в свою очередь, используется для запуска микросхемы таймера 555 через транзистор.И при срабатывании микросхемы 555 загорится светодиод, который автоматически выключится через некоторое время. Я сделал эту схему как можно более простой, вы можете найти много сложных переключателей Clap (использующих микросхему 555) с некоторыми дополнительными компонентами, и просто делать то же самое. Даже упрощение требует больших усилий, чем сложное.

Рабочее пояснение

Здесь мы используем электрический конденсаторный микрофон для восприятия звука, транзистор для запуска таймера 555 IC и 555 IC для включения светодиода с помощью триггера низкого напряжения.

Компоненты

Принципиальная схема и пояснения

Вы можете увидеть схемы и соединения на приведенной выше принципиальной схеме переключателя хлопка. Первоначально транзистор находится в выключенном состоянии, потому что для его включения недостаточно (0,7 В) напряжения база-эмиттер. И точка A находится под высоким потенциалом, а точка A подключена к контакту запуска 2 микросхемы 555 IC, в результате контакт запуска 2 также имеет высокий потенциал. Как мы знаем, для запуска микросхемы 555 IC через контакт 2 триггера напряжение на контакте 2 должно быть ниже Vcc / 3.Итак, на этом этапе светодиод не горит.

Теперь, когда мы издаем какой-то звук возле конденсаторного микрофона, этот звук будет преобразован в электрическую энергию, и он повысит потенциал на базе, что включит транзистор. Как только транзистор станет включенным, потенциал в точке А станет низким, и это приведет к срабатыванию микросхемы 555 из-за низкого напряжения (ниже Vcc / 3) на контакте триггера 2, и загорится светодиод. Мы подключили светодиод к выходному контакту 3 микросхемы 555 через резистор 220 Ом.

Через некоторое время светодиод автоматически выключится, потому что мы используем микросхему таймера 555 в моностабильном режиме . Светодиод будет гореть в течение 1,1 * R1 * C1 секунд. Таким образом, с помощью этих формул мы можем видеть, что мы можем изменить эту продолжительность, изменив значение резистора R1 или / и конденсатора C1. Мы можем изменить эту схему с помощью реле для управления электронными устройствами (120/220 В переменного тока). Управляющий контакт 5 микросхемы таймера 555 должен быть подключен к земле через конденсатор емкостью 0,01 мкФ.

Чтобы проверить эту схему, вам нужно громко хлопнуть в ладоши, так как у этого небольшого конденсаторного микрофона нет большого радиуса действия. Или вы можете легко ударить прямо по микрофону (как я сделал в видео).

В этой схеме светодиод будет выключен автоматически через некоторое время, но что, если мы также захотим контролировать выключение светодиода? Значит, хотим ли мы включить светодиод с хлопком / звуком и выключить его со вторым звуком / хлопком? Мы можем сделать это с помощью D-flipflop / IC 7474, я покажу вам это в моей следующей схеме.

Подключение двухпозиционного переключателя

---

Как подключить двухпозиционный переключатель. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего нам нужно немного изучить терминологию, чтобы вы точно знали, что обсуждается.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медных проводов.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячий провод) для включения и выключения Загрузка.Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На приведенной выше схеме источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе собирается нагрузка (свет, потолочный вентилятор и т. д..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается заземляющего провода. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящая земля, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи за счет неповрежденного заземления.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электричества к нагрузке. Предположим, что управляемая вами нагрузка — это свет. Электричество проходит от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячего провода) к нагрузке и возврата через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть основная концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединяемые с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе

---

Базовая двусторонняя цепь — питание на световом индикаторе

---

Питание на коммутаторе — с 2 лампами в серии

---

Подача питания на свет — с 2 двухпозиционными переключателями и 2 световыми приборами

---

Питание на свету — с двухпозиционным переключателем и розеткой

---

Электропитание на выключателе / ​​розетке — с подсветкой

---

Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

ISF2: Выключатель / выключатель для управления тяжелыми печами

Кольцевой основной блок CAS 36

Распределительные сети Каталог кольцевых основных блоков 2008 Новый путь для достижения ваших электрических установок Комплексное предложение Ассортимент является частью всеобъемлющего предложения продуктов, которые идеально подходят для

Подробнее

Р.C.C.B. s двухполюсный LEXIC

87045 LIMOGES Cedex Телефон: (+33) 05 55 06 87 87 Факс: (+ 33) 05 55 06 88 88 R.C.C.B. s двухполюсный LEXIC 089 06/09/10/11/12/15/16/17/18/27/28/29/30/35, СОДЕРЖАНИЕ СТРАНИЦЫ 1. Электрические и механические характеристики …

Подробнее

7. Компенсация реактивной энергии

593 7. Компенсация реактивной энергии 594 7. КОМПЕНСАЦИЯ РЕАКТИВНОЙ ЭНЕРГИИ Компенсация реактивной энергии является важным элементом для снижения счета за электроэнергию и повышения качества электроэнергии

Подробнее

Аксессуары серии Vario

Принадлежности и запасные части для аналоговых панельных измерителей и контроллеров GMW Трансформаторы тока стр. 2-9 Шунтирующие резисторы 10-11 Делители напряжения 12 Источник питания для индикаторов / контроллеров 13 Заглушки

Подробнее

Миниатюрные промышленные реле RY2

6 RY2 Реле общего назначения Для вставных розеток, монтаж на рейку 35 мм в соотв.по PN-EN 60715 или на панели Плоские вставные соединители — faston x 0,5 мм Признания, сертификаты, директивы: RoHS,

Подробнее

Выбираем для спокойствия

Распределительное устройство среднего напряжения с выкатными автоматическими выключателями MCset Выбор для спокойствия с поддержкой Интернета Power & Control Построение нового электрического мира Инновации на каждом уровне Отсек сборных шин Эта секция

Подробнее

Устройства взлома и защиты

Устройства размыкания и защиты 05 POWER GUIDE 2009 / КНИГА 05 ВВЕДЕНИЕ Цель выбора устройства защиты состоит в том, чтобы выполнять две основные функции: защищать людей и защищать магистраль, в то время как

Подробнее

Техника Cahier нет.193

Коллекционная техника … Кайе техника нет. Техника отключения 193 МВ С. Теолейр «Техника Кайе» — это собрание документов, предназначенных для инженеров и техников, людей в отрасли, которые

Подробнее

Решения по автоматизации безопасности

Принцип действия, характеристики Preventa Safety s типов XPS AV« Для контроля переключателей Принцип работы Safety s XPS AV и используются для контроля цепей, соответствующих стандартам EN / ISO

Подробнее

MGE TM Galaxy TM 7000

MGE TM Galaxy TM 7000 160-500 кВА Шкафы автоматического выключателя батареи Руководство по установке 34021529EN / AH — Страница 2 Введение Благодарим вас за выбор продукта APC by Schneider Electric для защиты вашего

Подробнее

Автоматический выключатель среднего напряжения

Автоматический выключатель среднего напряжения IEC 60 056 и ANSI C37-06 определяют, с одной стороны, условия эксплуатации, номинальные характеристики, конструкцию и изготовление; и, с другой стороны, тестирование

Подробнее

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ

УСТРОЙСТВА ЗАЩИТЫ ОТ НАПРЯЖЕНИЯ 1.ВВЕДЕНИЕ В целях обеспечения безопасности людей, защиты оборудования и, в определенной степени, бесперебойного снабжения, координация изоляции направлена ​​на снижение вероятности

Подробнее

Защита от короткого замыкания

Защита от короткого замыкания Резервный плавкий предохранитель с ÜLA (контролируемое рассеяние мощности) Устройство для проверки отключающего устройства Специальная версия с угрозой Высоковольтный предохранитель для трансформаторов напряжения (HSW)

Подробнее

Реле измерения тока и напряжения

Реле измерения тока и напряжения RXIK 1, RXEEB 1 и Страница 1 Выпущено в июне 1999 г. Изменено с июля 1998 г. Данные могут быть изменены без предварительного уведомления RXIK 1 RXEEB 1 (SE980082) (SE980081) (SE970869) Возможности Применение

Подробнее

Руководство по выбору трансформатора тока

Подбор трансформатора тока — задача несложная.Процедура отбора состоит из четырех этапов. Руководство по выбору трансформатора тока ИМЕЙТЕ ВНИМАНИЕ Уточняйте требования клиентов на основе первичной обмотки

Подробнее

Обзор коммутации каналов и коммутации пакетов — прояснение мистификации компьютерных сетей

Основы передачи данных, физический уровень

В этом посте дается краткий обзор коммутации каналов и двух типов коммутации пакетов, а именно коммутации пакетов на основе виртуальных каналов и коммутации пакетов на основе дейтаграмм.

Процесс переключения

Коммутация — это метод, с помощью которого данные передаются из порта ввода в порт вывода промежуточного коммутатора обмена. Наиболее популярными методами коммутации являются коммутация каналов и коммутация пакетов. Пакетную коммутацию можно дополнительно разделить на два подтипа, а именно, коммутацию виртуального канала (VC) и коммутацию пакетов на основе дейтаграмм.

Коммутация цепи

Коммутация каналов в основном используется в телефонных сетях, а не в компьютерных сетях.В коммутации цепи,

• Сквозная цепь (путь) сначала резервируется с использованием отдельного протокола сигнализации
• Передача данных продолжается только после фазы установления цепи
• Все данные этого сеанса проходят через одну и ту же схему
• Ни один другой пользователь не может использовать эту схему до завершения сеанса
• Сигнальная информация не отправляется вместе с данными
• Цепь освобождается после передачи данных по сигнальному протоколу

Пример, иллюстрирующий переключение каналов во время установления телефонного звонка

Коммутация пакетов

Коммутация пакетов — это процесс передачи данных небольшими блоками, называемыми пакетами.При коммутации пакетов данные, которые должны быть переданы, разделяются на более мелкие блоки. Небольшой заголовок, содержащий информацию сигнализации / адресации об узлах источника и получателя, добавляется к каждому такому небольшому блоку данных для формирования пакетов. Затем каждый пакет направляется от источника к месту назначения с помощью промежуточных устройств обмена данными с использованием сигнальной информации, содержащейся в каждом пакете. Пакетная коммутация — это метод коммутации, используемый в сетях передачи данных для компьютерной связи.

Схема, приведенная ниже, иллюстрирует базовую коммутацию пакетов между отправителем и получателем через сеть с коммутацией пакетов данных.

Типичный процесс коммутации пакетов, при котором каждый пакет одного и того же сеанса может проходить разные маршруты

При коммутации пакетов,

• Нет резервирования сквозной цепи
• Пакет состоит из заголовка и данных
• Каждый пакет имеет сигнальную информацию в виде адресов источника и получателя в заголовке пакета.

• Сигнальная информация используется промежуточными устройствами обмена данными для маршрутизации пакетов.
• Устройства Exchange, такие как маршрутизаторы и коммутаторы, используют подход с сохранением и пересылкой для передачи пакетов от входного порта к выходному порту
• Использование канала связи является эффективным, поскольку отсутствует сквозное резервирование каналов электросвязи, и несколько подключений могут одновременно использовать канал связи.
Виртуальная цепь
• и дейтаграмма — это два типа коммутации пакетов, оба из которых используются в компьютерной связи на разных уровнях. В то время как коммутация пакетов на основе VC используется в основном на уровне звена данных, коммутация пакетов на основе дейтаграмм используется как на уровне звена данных, так и на уровне сети.

Пакетная коммутация на основе VC

Коммутация на основе

VC — это метод, широко используемый в компьютерной связи, особенно на уровне канала передачи данных, для переключения пакетов в коммутируемых сетях WAN . Популярные протоколы, использующие коммутацию на основе VC, включают X.25, Frame-Relay, ATM и MPLS .

Коммутация на основе VC также называется коммутацией пакетов с установлением соединения, поскольку логическое (не физическое) соединение сначала устанавливается между отправителем и получателем, прежде чем начинается передача данных.

В коммутации на основе VC,

• Всякий раз, когда должен произойти новый сеанс / поток передачи данных между источником и узлом назначения, в коммутируемой сети WAN выполняется этап установления соединения с использованием протокола сигнализации.
• Протокол сигнализации (например, протокол распространения меток ( LDP ) в MPLS) сначала используется для идентификации сквозного пути между узлами источника и назначения. Как только такой путь идентифицирован, все пакеты сеанса / потока данных ДОЛЖНЫ следовать по одному и тому же пути. Но этот путь не зарезервирован только для этого сеанса, и несколько сеансов могут совместно использовать ссылки в этом пути .
• После определения пути коммутаторы / маршрутизаторы пакетов выделяют набор из идентификаторов виртуальных каналов или меток , чтобы однозначно идентифицировать это соединение. Эти метки не имеют сквозного значения и имеют только локальное значение на каждом промежуточном устройстве.
• Данные разделяются на небольшие блоки и к ним добавляется заголовок пакета (содержащий метки) для формирования пакетов.
• Пакеты коммутируются в сети WAN через метки . Обычно длина метки короче, чем у IP-адреса и адреса уровня 2 , что обеспечивает более быстрый поиск.
• На каждом промежуточном устройстве / коммутаторе пакетов устройство проверяет входящую метку и ссылку. На основании этого определяет подходящую исходящую ссылку и исходящую метку, обращаясь к локальной таблице VC. Метка внутри заголовка пакета изменяется соответствующим образом, и пакет переключается из исходящего канала.
• В конце фазы передачи данных метки удаляются из таблицы VC.
Коммутация на основе
• VC очень полезна в коммутируемых опорных магистральных сетях WAN для быстрой коммутации и лучшего проектирования трафика.

На приведенной ниже диаграмме показан пример топологии коммутируемой глобальной сети на основе VC, включающей шести маршрутизаторов (от R1 до R6) с двумя разными потоками . Первый поток показан красным цветом и проходит по пути R1-R2-R3-R4. Второй поток показан зеленым цветом и проходит по пути R5-R3-R6.

Пример, иллюстрирующий переключение на основе VC для двух отдельных потоков

Обратите внимание на , что все пакеты одного и того же потока следуют по одному и тому же пути . Пример таблицы VC на маршрутизаторе R3 показан на диаграмме ниже:

Пример таблицы VC на маршрутизаторе R3

Пример таблицы VC на R3, содержащей метки для обоих потоков

Как показано в приведенной выше таблице VC, первая запись предназначена для потока, показанного красным цветом. В нем указано, что если пакет приходит на R3 через. link 2 и с меткой 45, тогда R3 должен изменить метку в пакете на значение 33 и отправить его через.его ссылка 5. Аналогичным образом вторая запись в таблице предназначена для потока, показанного зеленым цветом. В нем указано, что если пакет приходит на R3 через. link 3 и с меткой 22, тогда R3 должен изменить метку в пакете на значение 24 и отправить его через. его ссылка 4.
Поскольку все пакеты одного и того же потока следуют по одному и тому же пути, приоритетная обработка может быть дана пакетам, принадлежащим определенным потокам, внутри коммутаторов пакетов с целью улучшения качества обслуживания (QOS).

Пакетная коммутация на основе дейтаграмм

Переключение дейтаграмм проще и более широко используется, чем переключение на основе VC. Коммутация пакетов на основе дейтаграмм — это фундаментальный метод / метод, используемый в Интернете для сквозной маршрутизации пакетов на сетевом уровне между удаленными компьютерами.

При коммутации на основе дейтаграмм данные разделяются на более мелкие блоки, и заголовок, содержащий адреса источника и назначения, добавляется к каждому небольшому блоку для формирования пакетов. Пакеты потока передаются в сеть, и сеть обрабатывает каждый пакет независимо и направляет пакет, используя только заголовок пакета.

Разница между коммутацией пакетов на основе VC и коммутацией пакетов на основе дейтаграмм в основном состоит из следующих :

— при коммутации на основе дейтаграмм отсутствует этап сигнализации / установления вызова.

— нет концепции меток в коммутации пакетов на основе дейтаграмм, и пакеты маршрутизируются на основе адреса назначения, присутствующего в заголовке пакета

— В коммутации пакетов на основе дейтаграмм адрес назначения остается неизменным на каждом промежуточном устройстве

— При коммутации пакетов на основе дейтаграмм каждый пакет потока не обязательно должен следовать по одному и тому же пути между исходным и конечным узлами и может проходить по разным маршрутам.

Следующее верно для коммутации пакетов на основе дейтаграмм

• Также называется коммутацией пакетов без установления соединения
• Не имеет фаз установления и завершения соединения
• Каждый пакет содержит информацию заголовка и данные
• Каждый пакет сеанса / потока данных независимо обрабатывается сетью, без корреляции между другими пакетами в потоке
• Пакеты каждого сеанса могут идти по разным маршрутам
• Пакеты также могут поступать не по порядку в приемник
• Очень прост в реализации и хорошо масштабируется, поскольку на промежуточных узлах не требуются протоколы сигнализации и таблицы VC.
• IP и Ethernet являются примерами протоколов, использующих принцип пакетной коммутации на основе дейтаграмм

На приведенной ниже диаграмме показан пример топологии коммутации на основе дейтаграмм, включающей шесть маршрутизаторов (с R1 по R6) с двумя разными потоками.Первый поток (скажем, FLOW1) показан красным цветом и находится между отправителем, подключенным к R1, и получателем, подключенным к R4.
