Опалубка из фанеры для стен: преимущества и правила ее монтажа

Содержание

преимущества и правила ее монтажа

При возведении монолитных конструкций не обойтись без специальных форм. Традиционно для монтажа опалубки используется древесина, однако, дощатый набор имеет массу недостатков.

Более удобным и выгодным вариантом является опалубка из фанеры, её применяют для заливки фундаментов, стен и других конструкций. Собрать формы относительно несложно, но нужно соблюдать ряд правил. Неправильно смонтированные формы приведут к образованию дефектов на отливаемых формах.

Преимущества опалубки из фанеры

Применение опалубки из фанеры своими руками имеет важные преимущества по сравнению с традиционными дощатыми формами. Стоит отметить:

Небольшой вес. Этот параметр облегчает транспортировку, хранение и сборку форм;
Прочность и надежность. При правильно выполненном монтаже с установкой распорок с шагом 0,6-1,0 метра опалубка способна выдерживать высокие нагрузки, не деформируясь;
Гладкость поверхности. Для сборки форм нередко используется ламинированная фанера, имеющая идеально гладкую и глянцевую поверхность. Кроме того, фанерные щиты, в отличие от дощатых, цельные, они не имеют стыков. Это облегчает проведение разборки опалубки после завершения работ и позволяет получить ровную поверхность монолитных конструкций.
Вариативность. Фанерные щиты при необходимости легко подогнать под необходимые размеры.

Практичность. Опалубка, собранная из ламинированных фанерных листов, может выдержать большое количество циклов. Главное, правильно её эксплуатировать и хранить.

Совет! Чтобы быть объективными, укажем и на недостатки фанерных опалубочных конструкций. Основным является недостаточно высокая устойчивость к ударным нагрузкам. При неаккуратном обращении щиты можно повредить.

Выбор фанеры для опалубки

Если вы выбираете между досками и фанерой для сооружения опалубки, то стоит отдать предпочтение именно фанерным конструкциям. Этот вариант удобнее в использовании, да и покупка материалов обойдется дешевле. Как осуществить выбор фанеры для изготовления опалубочных форм? Выбор определяется объемами работ.

Так, самым прочным и довольно дорогим вариантом является бакелитовая фанера. Опалубочные системы из этого материала выдерживают 100 и более циклов эксплуатации. Покупка этого материала имеет смысл только в случае проведения большого количества строительных работ.

В частном строительстве использование таких дорогих форм нецелесообразно, можно выбрать менее дорогой вариант. Средним вариантом по цене и долговечности является ламинированная фанера. Опалубка из этого материала позволяет провести 50-55 циклов заливки.

Еще более простой и дешевый вариант – фанера ФСФ из березы или сосны выдерживаем в среднем около 30 циклов, для выполнения небольшого объема работ, этого вполне достаточно.

Важным параметром выбора являются размеры ламинированной фанеры для опалубки. Существуют стандартные размеры листов, их можно использовать в большинстве случаев при частном строительстве.

А какой должна быть толщина листа? Ответ зависит от того, какой будет толщина монолитной конструкции. Для заливки фундамента необходимы формы из фанеры толщиной 18 мм или более (до 21 мм). Для заливки внутренних перегородок можно использовать опалубку из фанеры толщиной от 10 мм.

Кроме того, опалубочная фанера должна иметь максимально гладкую поверхность. У ламинированного материала поверхность листа выровнена идеально. Если используется обычная фанера, то её можно предварительно выровнять и покрыть лаком или краской, это повысит уровень гладкости.

Виды фанерной опалубки

В процессе строительства домов применяется опалубка разных видов. Она бывает:

крупно- и мелкощитовой;
блочной;
несъемной и переставной;
скользящей в вертикальной или горизонтальной плоскости.

В частном строительстве, как правило, применяются мелкощитовые переставные формы. Это наиболее простой вариант, поэтому собрать из фанеры опалубку своими руками сможет каждый человек, имеющий минимальный строительный опыт.

Для стен

Изготавливается опалубка для стен из листов толщиной 10-12 мм. Но если стены имеют сложную конфигурацию, то могут быть использованы фанерные листы меньшей толщины. Перед выполнением монтажных работ очень важно все точно скрупулёзно рассчитать и измерить.

Для получения ровных стен рекомендуется использовать щиты из ламинированной либо хорошо отшлифованной фанеры. Это значительно облегчит последующую отделку. При сборке фанерных конструкций для стен очень важно правильно использовать крепеж. Вбивать гвозди или вкручивать саморезы рекомендуется так, чтобы шляпки оказались с внутренней стороны.

Очень важный момент – установка распорок. Устанавливаем их под углом 30-45 градусов, один конец должен упираться в фанерный щит, а вторым – в землю. После сборки следует убедиться, что верхние кромки параллельны. Сделать это можно осень просто, достаточно положить ровный брус на противоположные края.

Для фундамента

Строительство опалубки из фанеры для фундамента своими руками не слишком сильно отличается от монтажа форм для заливки стен. Основным отличием является то, что при заливке фундамента на щиты оказываются более значительные нагрузки, поэтому их нужно изготавливать из фанеры большей толщины.

Кроме того, при устройстве опалубки для фундамента из фанеры нужно устанавливать распорки с более коротким шагом, это позволит исключить изгибание листов, вызванное оказываемыми нагрузками. Соблюдение всех норм для сборки опалубки для фундамента своими руками гарантирует точность заливки бетона.

Для колонн

Фанерная опалубка для колонн может быть собрана в том случае, если планируется постройка корон квадратной или прямоугольной формы. Собирается она из щитов из отшлифованной или ламинированной фанеры, так как очень важно обеспечить максимальную гладкость монолитных поверхностей.

Для крепления используются распоры, устанавливаемые под углом с упором в землю. Как правило, фанерные щиты меньше по высоте, чем колонны, поэтому приходится заливать этот архитектурный элемент в несколько этапов.

Это является основным недостатком использования фанерных опалубочных систем для колонн.

Монтаж опалубки из фанеры

При монтаже опалубки из фанеры следует много внимания уделить разметке. После того, как разметка будет выполнена, можно приступить к установке фанерных щитов. Их устанавливают параллельно, расстояние между щитами равно толщине отливаемой детали.

Совет! Прежде чем начать крепление фанеры, необходимо проверить при помощи уровня правильность расположения щитов.

Смежные щиты между собой скрепляются стяжками. Верхняя часть двух щитов соединяется хомутами, углы укрепляются досками, закрепленными на саморезы. Затем приступают к установке распорок в верхней и нижней части опалубки с шагом 0,6-1 метр, их назначение – сохранение равного расстояния между параллельными щитами. На последнем этапе с наружной стороны устанавливают укосы. Перед выполнением заливки еще раз проверяют уровень и правильность установки щитов.

Демонтаж опалубки

Снимать опалубку можно, когда между щитом и залитой деталью образуется видимая щель, то есть, после застывания бетонного раствора. В процессе демонтажа можно использовать молоток из резины, им рекомендуется слегка простукать формы по периметру. Порядок демонтажа:

снимаются стяжки и распорки;
убирают укосы и снимают хомуты;
снимают фанерные щиты.

Итак, фанерная опалубка – это удобное и практичное решение для частного строительства. Собрать формы из фанеры для заливки фундамента или стен можно самостоятельно. Однако следует помнить, что даже небольшие ошибки, допущенные в процессе монтажа, могут обернуться появлением дефектов на отливаемых конструкциях, которые будет очень сложно устранить.

Опалубка из фанеры своими руками: советы и рекомендации

Опалубка из фанеры

Строительство фундамента содержит в себе множество попутных работ, которые все вместе и обеспечивают возведение прочного основания заданных параметров. При этом, в современном строительстве используется такое большое разнообразие методик работы, что подобрать оптимальный вариант можно совершенно для любого проекта и случая.

Возводимая опалубка из фанеры для фундамента своими руками является одним из тех вариантов, который обеспечивает достижение высокой эффективности при минимальных финансовых вложениях.

Простая опалубка для фундамента из фанеры для кого-то может показаться нерациональным способом создания фундамента. Такое мнение распространено, но слабо обосновано. При точном соблюдении методики строительства удается достигать прекрасных результатов в организации возведения объекта.

Опалубка для фундамента из фанеры

Делаем опалубку из фанеры для фундамента

Проектирование здания и сооружения начинается с тщательного анализа технических характеристик участка застройки и будущих параметров строения. В частном домостроении преобладает ленточный и свайно-ленточный фундамент. Эти разновидности оснований обеспечивают достижение оптимальных технико-эксплуатационных характеристик при доступных вложениях. Одним из ключевых этапов возведения такого фундамента является сборка и установка опалубки. Именно эта незатейливая конструкция определяет не только внешний вид основания, но и его технические параметры, в том числе прочность и надежность. Поэтому к опалубке подходят с особой внимательностью. В строительных магазинах сейчас предлагается широкий выбор материалов, из которых может быть собрана опалубка. Одним из распространенных вариантов является листовая фанера. Этот тип материала обеспечивает пользователя несколькими важными особенностями, которые окажутся ценными для производства работ:

Листовая фанера в качестве опалубки

Поверхность фанеры отличается высокой гладкостью и ровностью с полным отсутствием шероховатостей – это оптимально для заливки бетонной смеси.
Фанера устойчива к влаге и сохраняет свою структуру при контакте с влажными смесями.
Простой монтаж такой опалубки из фанеры помогает ускорить и упростить проведение всего строительства.
Снижение риска деформирования элементов конструкции опалубки в процессе заливки бетона.
Сокращение сроков производства работ.

к оглавлению ↑

Выбор фанеры для изготовления опалубки

Перед тем, как сделать опалубку из фанеры своими руками, важно точно изучить предлагаемые на рынке варианты материала, потому что сейчас в строительстве представлено большое разнообразие моделей. Съемная опалубка из фанеры и несъемный вариант опалубки из фанеры могут выполняться из разных видов листового материала. В общем виде, можно выделить следующие разновидности фанер для основания:

Хвойная фанера. Популярна для однократной заливки и является одним из лидеров среди подобных материалов. Гибкая и прочная структура обеспечивает достаточное сопротивление при увеличении объема бетона по мере застывания.
Особая влагостойкая фанера. Этот вариант оптимален для многоразового использования, так как после установки и прохождения всех циклов застывания бетонной смеси листы сохраняют прочность и не накапливают влагу в своей структуре.
Ламинированная фанера для опалубки. Этот вариант разработан специально для выполнения фундаментных работ. Лист покрыт особым защитным слоем, к которому не пристает цемент. Так гарантируется простота демонтажа и многократность применения.

Также листовая фанера широко различается по размерам используемых листов. Обычно в домостроении применяют габариты 2440 на 1220 миллиметров. При необходимости можно сделать меньшие листы – фанера легко нарезается и можно создавать какие угодно конструкции.

Толщина листа выбирается в зависимости от индивидуальных характеристик конкретного проекта.

Для того, чтобы опалубка обеспечила высокую эффективность своего применения, ее можно дополнительно обработать специальными водостойкими клеями. Так гарантируется улучшенное сопротивление негативному воздействию бетона. Таким образом, современные строители имеют в распоряжении большой ассортимент заводской фанеры, которая разработана специально для установки каркаса под заливку монолитного основания. Применение такого подхода к возведению фундамента имеет много практических достоинств, которые и определяют его растущую популярность. Использование особой фанеры для фундамента является примером оптимизации строительного процесса.

к оглавлению ↑

Сборка опалубки из фанеры своими руками

Фанера для фундамента становится неплохим решением. Этот конструктивный элемент помогает достичь желаемого результата при сниженных затратах. Изготовление опалубки из фанеры не такое сложное, хотя требует соблюдения определенных обязательных правил. Следование таким рекомендациям обеспечивает выход на желаемую прочность и эффективность основания.

Процесс сборки опалубки не слишком отличается от стандартного и известного всем. Задача – собрать прочную конструкцию геометрически правильно и обеспечить достаточную прочность для фиксирования бетонной смеси. Это своеобразная форма будущего основания и следует обеспечить ее точность и прочность.

Опалубку устанавливают на предварительно подготовленную поверхность земельного участка. Для этого пятно застройки расчищают, планируют и срезают плодородный горизонт. После этого на участке выполняется комплекс геодезических работ, который преследует цель точное определение положения проектных точек на местности. Вынос поворотных точек будущего основания может осуществляться с точностью до 1 миллиметра.

Толщина фанеры для опалубки подбирается в прямой зависимости от технических характеристик создаваемого строения и особенностей конкретного участка.

Сборка самой опалубки из листовой фанеры осуществляется по определенным правилам.

Прежде всего, необходимо точно представлять, что такое опалубка и как она должна выглядеть. При сборке конструкции из фанеры нужно сделать опорные листы по обеим сторонам траншеи. На всех участках, где будет заливаться бетонная смесь, устанавливают опалубку, причем расстояние между бортами должно быть примерно одинаковым.

Собираем опалубку из фанеры

Чтобы сохранить геометрическую точность монтируемой опалубки используют распорки и перемычки различной величины. Чтобы листы сохраняли созданную форму, конструкцию соединяют прочными стальными шпильками. Для их установки в листах фанеры создают специальные отверстия минимального диаметра. Стенки отверстий покрывают олифой – так обеспечивается их долговечность и надежность.

Опалубка фундамента из фанеры имеет еще одну особенность – для сохранения одинакового расстояния между двумя сторонами траншеи (то есть для обеспечения одинаковой толщины будущего основания) между листами по всему периметру устанавливают деревянные бруски.

Соблюдение всех норм для фиксации листов опалубки в единую конструкцию гарантирует точность заливки бетона. При этом, разобрать конструкцию также просто – достаточно раскрепить листы фанеры (они скручиваются стальными шпильками с гайками).

При сборке опалубки из фанеры особое внимание уделяется надежности конструкции. Так, для высокого основания делают не только направляющую перемычку снизу и сверху, но и пропускают опорную перекладину в центральной части листа. Угловые точки фиксируют саморезами и специальными уголками. Все соединительные элементы монтируются снаружи – внутренняя часть должна оставаться гладкой и не должна иметь даже минимальных ямок из-за гаек и болтов.

Между листами фанеры неизбежно формируются щели, которые могут привести к протеканию бетонной смеси. Поэтому перед заливкой и в процессе работ постоянно следят за образованием таких просветов, оперативно их заделывая.

Перед тем, как сделать опалубку из фанеры, рекомендуется проконсультироваться со специалистами. Так вы обезопасите себя от досадных ошибок и создадите фундамент необходимых параметров.

Опалубка для фундамента из фанеры своими руками: фото инструкция, технология монтажа

Опалубка под фундамент – важный этап при сооружении дома. Неправильно сконструированная, она может привести к появлению дефектов в основании сооружения. Сборная опалубка из фанеры часто используется в виду ее дешевизны и доступности.

Оглавление:

Свойства и особенности
Какую фанеру использовать
Сборка своими руками
Установка

Характеристики

Кроме досок с брусьями, для конструкций, удерживающих бетонный раствор и формирующих фундамент, используется фанера. Будь то качественные или второсортные, доски имеют некоторые недостатки. По сравнению с ними опалубка из фанеры легче, занимает немного места при хранении, транспортировке, технология ее монтажа проще. Основание здания будет создано с меньшими затратами.

Фанерная опалубка имеет такие достоинства:

легкий вес;
удобно хранится, перевозится;
проще самостоятельно собирать/разбирать, монтировать, обрабатывать. Нет необходимости сбивать элементы в тяжелые щиты, как в случае с досками;
при правильном монтаже, установив подпорки через каждые 60–100 см, опалубка, а, соответственно, и будущее основание дома, не деформируется;
листы образуют ровную, гладкую поверхность без стыков. Не требуется дополнительное выравнивание, шлифовка. Лист фанеры представляет собой уже готовый ровный щит;
конструкцию легко подогнать под нужные размеры прямо на месте строительства;
пригодна для использования несколько раз – главное ее очистить, правильно высушить. Ламинированная или влагостойкая фанера выдержит много циклов эксплуатации.

Недостатки. Обычная фанера все-таки в большей степени подвержена повреждениям, чем доски. Но опалубка делается из достаточно толстого материала. В рабочем состоянии она деформируется (изгибается) от тяжести бетонной заливки только в том случае, если неправильно установлены подпорки.

Бакелитовые листы для опалубки выдерживают 100 и больше циклов использования. Они дорогие и не окупают себя, поэтому в частном строительстве чаще применяется простая влагостойкая фанера или обычная из хвойных и других пород дерева. Опалубка из фанеры сооружается проще, чем из досок. Для самостоятельного строительства, под основание дома имеет смысл брать именно простой недорогой материал.

Фанера под опалубку – сосновая или хвойная – прослужит около 30–35 циклов; ламинированные или влагостойкие листы – 50–55.

После использования конструкция разбирается. Щиты очищаются, просушиваются, используются повторно на ином объекте.

Как выбрать материал

Если перед застройщиком стоит выбор – доски или фанера — тут однозначно следует отдать предпочтение последней. Такая съемная опалубка дешевле, а также намного удобнее в использовании. Можно купить обычную, ламинированную или крашенную.

Всегда следует обращать внимание на срезы листов. Если они не обработаны, то их нужно самому покрасить гидрофобной краской или замазать клеем, который после высыхания становится стойким к воде. Это исключит попадание влаги внутрь и поможет избежать расслаивания.

При выборе материалов руководствуйтесь следующими советами:

Не стоит покупать высококлассную фанеру, которая используется для мебели — для опалубочных работ своими руками это не имеет смысла. Вполне подойдет ФБА, ФСФ.
Для сложных поверхностей – лестничных маршей, круглых конструкций, криволинейных переходов – создается фигурная съемная опалубка. Это еще одно преимущество фанеры, поскольку из досок сложные конструкции сделать очень непросто.
Оптимальные параметры листов: 1220х2440 мм, толщина – от 10 до 21 мм. Покупая их, нужно ориентироваться на высоту заливки.

Процесс создания опалубки

Под фундамент роют траншеи, подготавливают почву, создают подушку из слоев щебенки, песка. Далее составляют чертеж, на котором намечается ширина, длина, схема конструкции.

Перечень необходимых инструментов:

фанера 1220х2440 мм и толщиной 10–21 мм. Используют материал и других размеров, в зависимости от высоты бетонной заливки;
рейки 50х50. Ими будут крепиться щиты;
шпильки стальные М10х300 мм с гайками;
уголки, саморезы, гвозди;
проволока;
уровень для проверки ровности установленной конструкции;
рулетка;
линейка, карандаш для разметки;
столярный инструмент.

Этапы

Установка опалубки своими руками подразумевает уже готовую разметку и траншеи под фундамент. Остается лишь правильно смонтировать и закрепить фанерные стенки, чтобы масса бетона не распирала их. Чертеж будущей конструкции сделает эту работу проще.

Листы распускают на меньшие сегменты, если это необходимо. Они должны быть немного большей высоты чем заливка (на 10–15 см). По длине их подгоняют на месте, разрезая обычной пилой. Срезы покрывают водостойкой краской или клеем. Опалубка изнутри обрабатывается олифой, чтобы к ней меньше прилипал раствор. К ламинированной фанере бетон не липнет, поэтому ее легче очистить после использования.

Итак, чертеж создан, листы подготовлены и подогнаны под размеры траншей. Далее, съемная опалубка монтируется.

Шляпка крепежного элемента должна быть изнутри – так опалубка при демонтаже не будет цепляться выступающими частями крепежа за бетон.

Листы выкладываются на ровной поверхности и скрепляются между собой рейками. Крепление осуществляется шпильками или гвоздями. В первом случае под крепежные элементы в листе и рейке высверливают отверстия сечением 10 мм. В отверстие вставляется отрезок пластиковой трубки такого же диаметра, и шириной равной ширине листа – так шпильку потом будет легче вынуть. Щиты устанавливают по периметру траншей параллельно друг к другу.

Нужно 2–3 ряда реек. Они размещаются вверху и внизу вдоль щитов. Если фундамент высокий, крепят еще одну рейку посредине. Далее, шпильки вставляются, фиксируются гайками. По углам опалубка скрепляется саморезами, угловыми скобами, или досками. Все элементы крепления располагают с наружной стены конструкции, так чтобы поверхность листа внутри была гладкой, гвозди забиваются изнутри, загибаются снаружи.

Инструкция по установке

щиты готовы – конструкцию размещают по периметру траншей;
между стенами фанеры выставляют деревянные бруски, тем самым регулируя необходимую ширину опалубки под фундамент;
щели в щитах заделывают;
для защиты от распирания сверху надевают хомуты – П-образные конструкции из досок. Снаружи вбивают в грунт колышки или подпорки через каждые 60-100 см. Если хомутов нет, то вбивают больше кольев. Сверху они стягиваются проволокой.

Для дополнительной устойчивости применяют распорки из отрезков досок, снаружи – укосы, то есть бруски, срезанные под 45-градусным углом и зафиксированные враспор между почвой и щитом.

Опытные строители советуют перед заливкой поместить внутрь конструкции полиэтиленовую пленку. Благодаря этому съемная опалубка легче демонтируется, фанера после снятия останется чистой, влага не проникнет в нее, а фундамент будет дольше твердеть влажным. Если планируется утепленное основание, то между ним и опалубкой помещают листы пенополистирола. В некоторых случаях опалубка своими руками делается комбинированной. Такую конструкцию применяют на сыпучих грунтах, если фундамент свайно-ленточный, заглубленный: подземная часть опалубки — несъемная, а надземная – съемная, из лисов фанеры и досок.

Опалубка из фанеры своими руками – пошаговая инструкция с фото и видео

Любое строение невозможно без фундамента. А надёжный и ровный фундамент может быть создан только при условии сооружения крепкой и геометрически правильной опалубки. Несмотря на развитие технического прогресса, традиционная опалубка из щитов продолжает оставаться незаменимым элементом. В последнее время всё чаще дерево постепенно заменяется фанерой. Сооружение опалубки из фанеры своими руками не только сокращает время строительства, но и позволяет значительно уменьшить расходы.

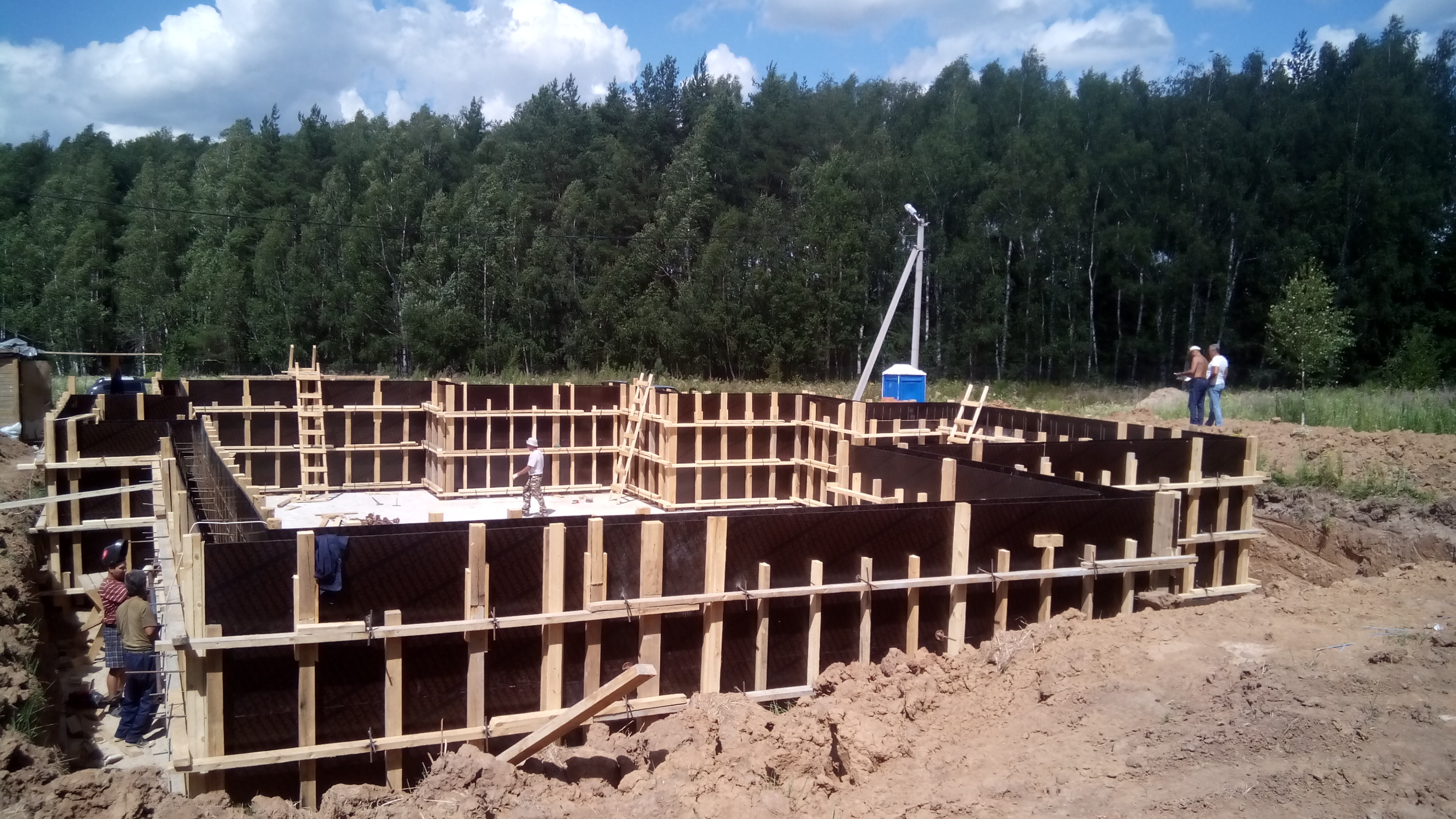

Установленная опалубка из фанеры

Основные плюсы использования

Одной из главных причин замены конструкций на фанерные при сооружении опалубки стала деформация дерева под действием раствора. Со временем стоимость деревянных и фанерных опалубок стала практически одинаковой, что только способствовало процессу замены.

Кроме этого, применение фанеры имеет дополнительные плюсы:

Гладкая поверхность позволяет создать идеальную форму.
Процесс установки и сборка может осуществляться своими силами.
Сводится к минимуму возможность выдавливания отдельных элементов под действием раствора.
Предельно сокращается время изготовления.
Использование отдельных макрок позволяет выдержать несколько циклов заливок.

Важно! Если предстоит многократное использование конструкции, элементы можно смазать для упрощения последующего демонтажа.

Процедура изготовления включает основные этапы, свойственные традиционной конструкции, но имеет свои отличия. Чтобы сделать опалубку из фанеры для фундамента своими руками необходимо придерживаться рекомендаций:

Приобретение необходимого материала

До начала работ следует приобрести:

Составляющие для бетона (цемент, песок, вода, щебень).
Арматура и вязальная проволока.
Брус для крепежа сечением 50 на 50 мм.
Крепление для фанеры (шпильки и гайки).
Крепежи (скобы, саморезы, гвозди).
Фанеру.

Приобретая фанеру, рекомендуют придерживаться следующих советов:

Для разового сооружения достаточно листов из хвои. Для предупреждения расслаивания её можно обработать олифой.
Для неоднократного использования подходят влагостойкие или ламинированные плиты.
Для увеличения срока эксплуатации торцы плит можно обработать водостойким клеем.

Также понадобятся бетономешалка, лобзик, шуруповёрт, молоток и гаечный ключ.

После подготовки материала необходимо расчистить площадь, где будет заливаться фундамент, и произвести разметку, использую леску. Сначала отбивается внешний периметр, проверяется диагональными промерами, после чего размечаются внутренние размеры с учётом толщины фундамента.

Разметка фундамента и подготовка траншей

Монтаж

По разметке вырываются траншеи. На дно засыпается песок, после чего утрамбовывается.

Монтаж происходит в таком порядке:

С наружной стороны траншеи ставятся листы фанеры, с каждой стороны.
Чтобы не было смещения с наружной стороны крепяся брусы, перемычки и клинья (раскосы).
Для надёжной фиксации листов используются стальные шпильки. Для этого в местах крепления сверлятся отверстия, равные диаметру крепежа. Перед установкой между стенами закладывается трубка из пластика, куда потом вставляется шпилька, которая скрепляется гайками с наружной стороны.

Как установить правильно шпильку при монтаже опалубки из фанеры своими руками, видео ниже наглядно продемонстрирует.

Крепёжные шпильки и гайки для крепления фанеры

Для фиксации расстояния между листами внутри ставятся деревянные брусы, равные ширине заливки.

Важно! Все просверленные отверстия обрабатываются олифой, чтобы препятствовать выходу влаги.

Для повышения надёжности крепления устанавливаются в несколько рядов. Крепежи ставятся снизу и сверху конструкции вдоль установленных листов фанеры.

Важно! Если высота слишком большая допускается установка крепежа посредине листа.

Соединения по углам фиксируются скобами.

Важно! Все крепежи осуществляются только с наружной стороны. Если используются гвозди, они забиваются изнутри, и загибаются снаружи. Это делается для сохранения поверхности фундамента.

В готовой конструкции дыры и щели закрываются или зашпаклевываются, иначе может произойти утечка бетона. Для снижения давления бетона по периметру опалубки в грунт вбиваются арматуры, которые дополнительно фиксируются вязальной проволокой. Также могут использоваться хомуты.

Установеленная и закреплённая опалубка

Если используется фанера без покрытия, для лёгкого демонтажа конструкции внутренние стенки можно обработать олифой, специальным раствором или обычной плёнкой.
Фундамент можно утеплить. Для этого можно разместить плиты полистирола между опалубкой и фундаментом.

Опалубка, утеплённая пенополистиролом

Для окончательного завершения монтажа надо провести армирование. Для этого используется арматура, которая крепится как вдоль фундамента, так и поперёк, после чего обязательно фиксируется проволокой.

Армирование опалубки

Опалубка готова!

Важно! Если строение имеет коммуникации, в процессе подготовки опалубки необходимо предусмотреть закладку труб по периметру фундамента. Это значительно упростит процесс подвода коммуникаций на этапе строительно-монтажных работ.

Ламинированная фанера

Если бюджет позволяет, опалубка из ламинированной фанеры, своими руками будет отличным решением. В отличие от обычной она имеет свои плюсы:

Повышенная прочность, позволяющая легко переносить большие нагрузки.
Возможность установление креплений с шагом в несколько раз большим, чем для обычной фанеры, что является следствием её прочности.
Идеально гладкая и ровная плоскость даже без дополнительной шлифовки.
Простота в монтаже.
Длительный срок эксплуатации, выдерживающий до 100 заливок.

Опалубка из ламинированной фанеры

В конце необходимо обратить внимание на особенности монтажа опалубки для стен из фанеры своими руками. Процедура принципиально ничем не отличается от описанного процесса. Рекомендуется обратить внимание на следующие моменты:

Для опалубки стен лучше использовать новые материалы, так как старые оставят на поверхности следы.
Опорные доски должны стоять под углом от 30 до 45°, иначе конструкция может рухнуть.
В бетон для крепости перед заливкой стен нужно добавлять пластификаторы.

Монтаж опалубки стен

Используя указанные советы можно без посторонней помощи собрать опалубку с минимальными затратами.

Вконтакте

Facebook

Twitter

Google+

Опалубка для фундамента из фанеры

Для тех, кто занялся строительством самостоятельно и предназначена данная статья.

Начинается возведение дома с заливки фундамента. Формой, для бетонной смеси и арматуры служит опалубка.

Обеспечить соответствие геометрических размеров заливки ее проектному значению может обустройство опалубки из фанеры.

Виды опалубки

Опалубка для фундамента из фанеры может быть двух видов:

съемная опалубка из фанеры. При строительстве частного дома используется съемная мелко-щитовая опалубка. Особенность этой конструкции состоит в том, что ее можно легко смонтировать и разобрать. Сделать практически любую конфигурацию фундамента. Кроме того, такая опалубка является временной и поэтому не выдвигает особых требований к долговечности. Таким образом, для ее обустройства могут быть использованы недорогие материалы, не отличающиеся повышенной прочностью.
не съемная опалубка из фанеры. Такая опалубка не снимается и остается в месте заливки в течение всего срока эксплуатации дома.

Вне зависимости от вида монтируется материал непосредственно в месте использования.

Устройство опалубки из фанеры реализуется в несколько этапов.

1. Конструкция опалубки из фанеры

Выбор конструкции – съемная или постоянная зависит от типа грунта, в котором обустраивается фундамент. На рисунке представлены два возможных варианта обустройства.

2. Выбор и подготовка фанеры

Для обустройства опалубки используется влагостойкая фанера марки ФСФ или фанера ламинированная. Предпочтительно использовать сорта 2/2 и 2/3, а толщина фанеры должна быть выше 11 мм. Благодаря таким своим свойствам как влагостойкость, легкость, прочность, невысокая стоимость фанера получила широкое распространение в строительстве. А низкая оборачиваемость фанеры для опалубки обусловила использование этого материала в частном строительстве при создании мелко-щитовых съемных конструкций.

Чтобы применяемая фанера в полном объеме выполняла свое предназначение, ее торцы лучше обработать водостойким клеем. Это убережет материал от расслоения листов шпона.

Учитывая то, что конструкция съемная, а бетон может налипнуть на поверхность фанеры – перед эксплуатацией их можно смазать специальным раствором.

3. Установка фанерных щитов

Вариант А (представленный на рисунке выше) целесообразно использовать при наличии твердого грунта, который не осыпается в процессе выработки. Сборка опалубки из фанеры в данном варианте осуществляется следующим образом.

Выкапывают траншею нужной высоты и ширины. На подготовленную и утрамбованную песчаную подушку на дне траншеи устанавливают фанерные щиты опалубки. Между собой они сбиваются гвоздями. Причем шляпки гвоздей должны располагаться с внутренней стороны. Это нужно для того, чтобы гвоздь не забетонировался и осталась возможность снять щиты. При обустройстве важно не допустить появления щелей, через которые может вытекать бетон.

Поскольку бетон тяжелый и будет напирать на стенки опалубки, их нужно укрепить. Делается это следующим образом – на расстоянии около метра и с таким же шагом устанавливаются колья. К ним, с помощью раскосов, крепятся щиты.

Между собой щиты скрепляются с применением перемычек. Расстояние между которыми составляет полметра. Этот прием позволит избежать «складывания» фанерных щитов внутрь конструкции.

Высота конструкции не ограничена.

Снимаемая опалубка из фанеры подходит и для строительства лестничных ступеней. Процесс обустройства идентичен предыдущему. Более детально конструкция представлена на фото. Для ступеней простой геометрии применяется обычная фанера. Для ступеней сложного очертания – гнутая.

Вариант Б следует использовать в том случае, когда грунт рыхлый и осыпается в процессе выработки.

Особых тонкостей, как сделать опалубку из фанеры не снимаемой, нет. Ведь наружная часть такой опалубки – фанерные щиты, которые фиксируют листы пенополистирола в требуемом с точки зрения геометрии фундамента положении. В дальнейшем каркас снимут, а пенополистирол вместе с бетоном послужит основанием для строительства дома.

В практике строительства может быть обустроена опалубка из фанеры для стен или лестничных маршей. Таким образом, может быть залито и жилое здание и, например, бассейн.

Заключение

Надеемся, что представленная здесь инструкция пригодится вам в строительстве. А изготовление опалубки из фанеры окажется на практике не таким сложным, как вы себе представляли.

Также советуем почитать

Устройство опалубки из фанеры своими руками

Возведение фундамента дома включает в себя такой важный процесс, как установка опалубки. Она представляет собой конструкцию, в которую в дальнейшем будет заливаться бетонная масса. При строительстве частных домов во время заливки бетона чаще всего применяют опалубку из фанеры. Этот материал лучше всего подходит для бетонных сооружений, поскольку отличается гладкой и ровной поверхностью. Благодаря фанерной опалубке заливку фундамента бетоном возможно осуществлять самостоятельно без особых трудностей.

Где применяется фанерная опалубка?

При производстве материала используются категории таких марок, которые могут быть в дальнейшем использованы в качестве щитовой опалубки при сооружении бетонных фундаментов, а также перекрытий. Опалубка рассматриваемого вида применяется в:

строительстве частных домов;
постройке монолитных зданий;
при возведении архитектурных форм малых габаритов;
при сооружении плотин и мостов;
в качестве материала для изготовления корпусной мебели;
для обшивки товарных вагонов и т.д.

Разновидности материала для опалубки

Фанеру необходимо подбирать с учетом множества факторов: климатических условий, сложности строительных работ и их объема. При изготовлении опалубки используются следующие виды фанеры:

Бакелитовая. При ее изготовлении шпоновые листы скрепляются между собой при помощи синтетических смол и специального лака. После этого материалы просушиваются при низких температурных режимах. Бакелитовая фанера имеет высокую устойчивость к влаге и способна выдерживать резкие перепады температур, а также долговечна при эксплуатации. Ее часто используют при реставрации и достройке помещений. Материал выгодно приобретать, потому что его в дальнейшем можно многократно использовать , например, для возведения фундамента бани или сарая.

Ламинированная. Это изделие облицовано со всех сторон фенольным или меламиновым покрытием. Оно устойчиво к влиянию агрессивных химических веществ, не подвержено воздействия грибка и плесени. Защитная пленка препятствует проникновению вглубь ламинированной фанеры влаги. При правильной эксплуатации опалубка из данного материала способна выдержать около 70 циклов.

ФК. Такая фанера представляет собой несколько слоев склеенного цельного шипона. Материал устойчив к деформации и отличается высокими механическими показателями. Главный минус – недолгий срок службы.

Выбор фанеры для опалубки

Если заливка фундамента будет производиться однократно, то достаточно приобрести хвойную фанеру. Для более сложных работ подойдет ламинированная фанера. Это даст гарантию, что раствор не пристынет к поверхности материала.

Обычно фанеру выпускают стандартных габаритов 2444х1220м. Следует сразу учесть, что листы подобного размера придется распускать на более мелкие изделия, чтобы их высота лишь незначительно превышала глубину фундамента. Толщину листов определяют исходя из параметров самой заливки.

Для увеличения срока службы изделия, торцы опалубки обрабатывают специальным клеящим составом. Благодаря клею листы не будут расслаиваться и смогут надежно удерживать бетон. Фанеру из хвои рекомендуется покрывать олифой, это увеличит влагостойкость изделия.

Кроме того, при выборе фанеры для установки опалубки своим руками следует обратить внимание на следующие показатели:

прочность изделия и его устойчивость к разрывам и изломам;
степень водостойкости и срок эксплуатации;
показатели сопротивляемости при изгибах;
легкость обработки;
степень защиты от химических составов;
количество циклов, которое изделие способно выдержать без потери первоначальных качеств и свойств.

Предварительные работы перед монтажом опалубки

Прежде чем приступить к работе стоит обязательно подготовить строительную площадку. Для этого ее освобождают от лишнего мусора и зеленых насаждений. Почва, неприспособленная под высокие нагрузки, снимается. Строительная площадка выравнивается до горизонтального состояния.

Далее по внешним углам будущего фундамента забиваются железные штыри. По диагоналям уточняются размеры сооружения, а затем выполняют внутренние разметки. По верху будущей заливки натягивается прочная леска, по которой обозначаются необходимые габариты.

Монтаж опалубки

Дальнейшая установка опалубки из фанеры своими руками происходит в определенном порядке.

Заготавливается материал для щитов. Для этого материал разрезают на заготовки одинакового размера таким образом, чтобы их длина на полметра превышала высоту фундамента. Одну из сторон заготовок затачивают, чтобы с их помощью можно было забить щиты в землю. Фанера разрезается по габаритам щитов. Доски материалов тщательно подгоняют, чтобы между ними не оставалось щелей. Толщина досок определяется в зависимости от габаритов строения и толщины бетонной заливки, которую будет удерживать опалубка. Обычно для таких целей подбирают доски толщиной 2,4-3,6 см.

На ровной поверхности выкладываются бруски и выравниваются по верхнему краю. Поверх брусков накладывается фанера, которая затем закрепляется с помощью саморезов и гвоздей. Следует располагать шляпку закрепляющих элементов с внутренней стороны щитов, чтобы выступающие элементы не смогли затруднить процесс снятия опалубки.

Далее происходит разметка строительного участка. Капроновая веревка натягивается на вбитые в землю бруски. По разметке прорывается траншея определенной глубины и выполняется песчано-гравийная посыпка. При необходимости можно установить опорную доску, а после этой операции щиты. Щиты прикрепляются к опорной доске либо вбиваются заостренным концом в грунт. При выполнении таких работ пользуются уровнем или отвесом, чтобы обеспечить щитам максимально ровное положение.

Скрепление щитов между собой. Это происходит с использованием отрезков досок. Доски следует прибивать с внешней стороны к брускам щитов. Опалубка скрепляется хомутами, имеющими П- образную форму. Благодаря такому креплению стороны опалубки не расходятся в разные стороны при выполнении заливки бетоном. Углы конструкции дополнительно скрепляются досками на саморезы.

В случае, если щиты стоят недостаточно устойчиво, их также скрепляют брусками с внешней стороны. Иногда в качестве соединительного элемента используют укосы – бруски со срезом в 45 градусов.

Стенки опалубки застилают пленкой из полиэтилена, чтобы предотвратить вытекание раствора и преждевременное испарение цементной смеси.

Установка арматуры. В процессе установки заливается и бетон. Поверхность после выполнения всех работ выравнивается и выдерживается до полного высыхания бетона.

Самостоятельный демонтаж конструкции

Снятие опалубки производят только после образования зазора между бетоном и досками. Щиты при снятии слегка постукивают по внешней стороне. Такой способ позволяет снять опалубку быстро и легко. Вначале снимаются укосы, стяжки и хомуты, а лишь за тем извлекаются щиты.

Пленка, которая использовалась в качестве застилки, может быть оставлена на поверхности фундамента до полного засыхания цементного раствора. Благодаря этому верхний слой фундамента не пересохнет раньше времени, и, соответственно, конструкция наберет максимальную прочность.

Экономичный способ устройства опалубки

Опалубка для фундамента создается , прежде всего, с целью обеспечить конструкцию максимальной прочностью и надежностью. Помимо стандартных методов скрепления щитов деревянными рейками и П-образными обоймами применяется крепеж металлическими шпильками. В основном шпильки подбираются диаметром 16 мм. Далее под соединительные элементы высверливаются сквозные отверстия в деревянных рейках. Рейки лучше предварительно закрепить на листах для устойчивости во время монтажа опалубки из фанеры. Чтобы качественно закрепить рейку к листу достаточно проделать 3 отверстия (для стандартного листа размером 250 см).

При таком способе устройства опалубки необходимо, чтобы длина шпилек превышала ширину фундамента на 25 см. Для того, чтобы было легче извлечь шпильки после засыхания бетона, рекомендуется насаживать на них пластиковые трубки. В качестве насадки подойдут самые обычные водопроводные трубы. Главное, чтобы их размер совпадал с шириной фундамента.

Такой способ позволяет возвести ленточный фундамент строения в самые короткие сроки. При этом щиты опалубки максимально защищены от возможных повреждений.

Чтобы листы легче демонтировались, перед установкой их обрабатывают гидроизоляционными средствами, например машинным маслом. Экономичный способ установки опалубки из фанеры вполне подойдет для сооружения монолитного железобетонного каркаса, целью которого является соединение столбчатого фундамента в единую прочную конструкцию.

Преимущества опалубки из фанеры:

Ровная поверхность материала создает благоприятные условия для заливки бетона.
Влагостойкие свойства материала позволяют ему сохранять первоначальные свойства в процессе длительной эксплуатации.
Опалубка рассматриваемого типа легко устанавливается без привлечения специалистов по строительным работам.
Элементы конструкции более защищены от деформации во время заливки цементного раствора.
Опалубка из фанеры более экономична по сравнению с деревянными щитами.

Таким образом, качественно выполненная опалубка из фанеры своими руками, обеспечивает фундаменту максимальную прочность и надежность.

Опалубка из фанеры своими руками ⋆ Смело строй!

Для заливки бетона в конструкцию нужной формы применяется опалубка из фанеры, пришедшая на смену дощатому набору. Щитовые решения из листовой стали для заливки фундамента и стен давно применяются в массовом строительстве. Для индивидуального застройщика изготовление своими руками обходилось слишком дорого. Развитие производства древесно-стружечных плит и фанеры сделало доступным быстрое и геометрически выверенное изготовление заливочной формы своими руками в любых условиях.

Преимущества

Стандартный лист имеет размер 1,22×2,44 м. Такой габарит позволяет:

Выдержать ровную поверхность по всей высоте бетонного литья. Исчезает необходимость зачистки от фигурного рельефа отпечатков досок, щелей между ними, выпавших сучков и отщепившихся фрагментов;
Упростить выполнение фигурных элементов, переходов, непрямых углов проектных решений фундамента;
Получить, простую по установке и демонтажу своими руками, конструкцию, пригодную к повторному использованию;
Минимум отходов.

Какую марку выбрать

Решать, какую фанеру нужно приобрести, необходимо исходя из количества раз предполагаемого использования:

Один раз. Достаточно обычных листов из хвойной породы дерева. Перед использованием можно обработать олифой для более легкой разборки. Некоторые специалисты также советуют пропитывать отработанным маслом. Однако следует помнить, что нефтепродукты оказывают разрушающее действие на цементные изделия, не переусердствуйте с количеством.
Несколько раз. Влагостойкие марки (бакелитовые), можно также защитить пленкой для предотвращения присыхания к фундаменту.
Многоразовое использование. Ламинированное покрытие позволит использовать опалубку неоднократно при возведении других построек, заборов. Можно поделиться с соседом или продать.

После резки листов, нужно обработать торцы доступным пленкообразующим материалом на клеевой основе, для предотвращения расслаивания и коробления панели.

Толщина листа 18÷24 мм обеспечит достаточную прочность и приемлемый вес одного пролета.

Как изготовить

Способ крепления двух противоположных щитов может быть:

Наружный

Стойки для крепления фанеры делают своими руками в виде кольев на 0,5 м длиннее высоты фундамента. Жесткость формы обеспечивается деревянными упорами, укосами. По верху скрепляется скобами. Углы внутри фиксируются брусом, разрезанным под 45°.

Стяжка

Конструкция стяжки

Листы стягиваются шпильками по всей плоскости. Для извлечения их после застывания бетона, применяют пластиковые гильзы (водопроводная труба, гофрированный рукав), с толщиной стенки, способной противостоять давлению бетона, набирающего крепость. Иногда распорок требуется больше, чем шпилек. В этом случае берут кусок бруса, отрезанный по размеру. При завинчивании гаек, распорка не даст заузить толщину монолита в проблемном месте. Шпилька Ø 16 мм выбирается на 250 мм больше толщины фундамента. Снаружи щита стержень должен проходить через брус.

Общие приемы

Внутренняя форма опалубки повторяет контур бетонного элемента (ленты, столба, фигурного перехода). Ограничивающая поверхность опалубки должна быть немного выше уровня заливки раствора. В зависимости от толщины листа, веса заливаемой растворной массы, на наружной поверхности щита необходимо дополнительно использовать рейки – ребра жесткости. Сборка выполняется шурупами, шляпкой к фундаменту. Так все части, проходящие насквозь, не создадут трудностей при разборке своими руками.

Советы по установке

Набирать конструкцию следует последовательно, без люфта и слабины. Упор не должен быть скользящим. Действующие напряжения при застывании будут достаточно большими. Опалубке необходимо держать геометрию в течение 2 недель, пока бетон наберет крепость.

При наружном способе крепления сборных щитов опалубки не следует заранее нарезать все детали из деревянного бруса. В процессе монтажа их длина может оказаться меньше необходимой для жесткого упора.

Самостоятельное изготовление опалубки из фанеры требует бережного обращения с внутренней поверхностью щитов – не бросать на выступающие твердые предметы, не складывать стопкой на излом. Посмотрите видео, как установить опалубку из фанеры.

В зависимости от способа заливки бетонного раствора, динамическая нагрузка колеблется в пределах 400÷800 кгс/м². Самое большое значение у бетононасоса. Исходя из этого, выбирают расстояние между ребрами жесткости и упорами. Отверстия под шпильки сверлят из расчета 3 в линию на длину полного листа. Фрагмент следует стягивать минимум двумя по горизонтали.

Нельзя допускать щели между элементами свыше 0,15 м – щебень в растворе не сможет перекрыть отверстие и воспрепятствовать вытеканию жидкой массы. Зазоры можно герметизировать пленочными материалами, проклеив своими руками со стороны фундамента.

Стяжки по верху опалубки, установленные «с запасом» (слишком густо) препятствуют работе при выравнивании поверхности сырого фундамента.

Не увлекайтесь сборкой опалубки, прежде подстелите гидроизоляционный слой и поместите армирующий каркас.

Разборка и хранение

Фанерная опалубка, готовая к демонтажу

С монолитом можно начинать работать после набора им 50% крепости. Явным признаком будут образовавшиеся щели между опалубкой и застывшей массой. Можно разбирать и, при необходимости, использовать в следующий раз. После демонтажа поверхность фанеры надо тщательно очистить от налипшей мелкой фракции, песка, цементной пленки.

В случае планируемого длительного хранения, надо обработать водоотталкивающими составами. Складировать в сухом месте, без сквозняков, ровными стопками, без излома и искривлений.

Бетонных Стен Опалубки | Формирование Америки

Forming America — ваш универсальный поставщик опалубки и опалубочного оборудования для бетонных стен. Мы специализируемся на формах и аксессуарах Symons Steel-Ply.

За наш более чем 30-летний опыт работы мы увидели, что системы опалубки бетонных стен с годами продолжают совершенствоваться. Сегодня мы рады предложить множество систем, обеспечивающих широкий спектр решений для бетонных конструкций, которые можно выбрать в соответствии с потребностями вашего девелоперского проекта.

Forming America предлагает следующие изделия для формования бетона:

Трубка

Forming America, Ltd. специализируется на производстве и продаже отремонтированных стальных профилей. Благодаря нашему усовершенствованному процессу ремонта и наличию большого количества запасов мы гордимся тем, что можем предложить самое высокое качество и самые конкурентоспособные цены в отрасли. В дополнение к нашей обновленной продукции мы также продаем новые и хорошо использованные марки Steel-Ply. Мы можем обработать заказы любого размера и с радостью ускорим производство, чтобы уложиться в сроки наших клиентов.Независимо от того, являетесь ли вы подрядчиком или дилером, мы гарантируем, что вы останетесь довольны своей покупкой.

Для получения информации об аренде, доставке и обновлении формы см. Страницу наших услуг.

Опора

Forming America предлагает широкий выбор опор, в том числе:

20K® Стальная опалубочная система для тяжелых условий эксплуатации — Самая универсальная опорная система в отрасли.

20KA ® Сверхпрочная алюминиевая опорная система — Легкие алюминиевые рамы для специализированных приложений

Pro-Shore — Обладает всеми преимуществами европейского дизайна в сочетании с функциями и компонентами, адаптированными отечественными производителями.

Pro-Deck — использует те же стойки и бухгалтерские книги, что и Pro-Shore System

DeckFast ™ — высокопроизводительная двухкомпонентная опалубочная система для перекрытий. Всего два основных компонента означают значительную экономию труда и производительность формования.

GASS® — Разработан с использованием обширного опыта, полученного при выполнении некоторых из самых крупных и сложных строительных работ по всему миру. Эта система алюминиевых опор «следующего поколения» — результат этого опыта.

Горизонтальная опорная система SPANALL® — Максимально увеличивает допустимую нагрузку на вертикальные опорные системы и сохраняет настил широко открытым для доступа рабочих.

Опалубка для бетонных стен с односторонней / глухой стороны

Forming America — единственный поставщик системы формовки стен для слепых стен Seawolf. В системе Seawolf ™ используются модульные бетонные формы Symons Steel-Ply ™ для открытой бетонной поверхности и фанера на недоступной стороне. Этот уникальный подход к формированию односторонних стен устраняет необходимость в «приварных» стяжках, анкерах для бетона / камня / дерева или опорах «А-образная рама», что приводит к значительной экономии труда и оборудования.

Бандитские системы

Forming America предлагает несколько типов групповых систем для удовлетворения потребностей различных приложений. К ним относятся Sym-ply, стеновая опалубка LOGIK® с крановой манипуляцией, Rapid Clamp ™ (Alisply) и Horizontal Steel-Ply® Gangs.

Галстуки / Фурнитура / Аксессуары

Forming America предлагает широкий выбор принадлежностей для опалубки, в том числе:

Стяжки HD S-Panel

Галстуки X Flat

Галстуки S-Base

Болты клиновые

Цельные ригели

Z Держатели для галстуков и ригели

Крючки J-Strongback

Галстуки Strongback

Кронштейны для строительных лесов

Фиксаторы формы стяжной муфты

Выравниватели формы трубы

Использованная фанера

Forming America продает различную бывшую в употреблении фанеру, снятую с бетоноформовочного оборудования.Предлагаемый нами сорт фанеры — это в основном HDO (верхний слой высокой плотности), произведенный в Северной Америке с примесью европейской березы.

Наиболее распространенная толщина используемой нами фанеры — 1/2 дюйма. Они доступны в виде панелей шириной 2 фута (23-1 / 4 дюйма), упакованных в пачки по (100) или в смешанных пачках «наполнителей» шириной от 12 до 22 дюймов. Также доступны листы фанеры с метрической толщиной, например, 15 мм (приблизительно 5/8 ″) или 10,5 мм (приблизительно дюйма).

Продукция высшего качества и высочайшее качество обслуживания

В Forming America мы гордимся тем, что соблюдаем стандарты качества продукции и обслуживания клиентов.Мы готовы удовлетворить все ваши потребности в опалубке бетонных стен, от покупки до доставки на объект.

Опалубка из фанеры — преимущества, виды и применение

Фанерная опалубка — это легкая, прочная и экологичная система, обеспечивающая высокое качество бетонной поверхности. Его готовят путем совмещения трех специально подготовленных слоев друг на друга. Фанерная опалубка применима там, где большая поверхность должна быть покрыта легким и прочным материалом.Он особенно предпочтителен в формах, подготовленных для заливки бетона в конструкции. Обычно фанерные плиты изготавливаются из березы, тополя, ели или сосны, но производители фанеры в разных частях мира используют разные материалы. Хотя тип используемой фанеры важен, реальная возможность повлиять на конечный конкретный результат — это тип покрытия: пленка, которая наносится на поверхность фанеры.

Фанерные панели с суперпокрытием, используемые в проектах

Преимущества фанерной опалубки

Фанера обладает естественным свойством впитывать влагу, что приводит к эффекту губки.Это вызывает движение панелей, влияет на вес и механические свойства материала, что в конечном итоге влияет на его жизненный цикл. В его достоинства входят —

Обеспечивает высококачественную бетонную поверхность
Благоприятное соотношение веса и прочности
Минимальный прогиб из-за собственной жесткости
Высокая прочность
Можно использовать повторно его поперечно-ламинированная структура.
Легко обрабатывать и фиксировать с использованием стандартных методов обработки и крепления
Легко обрабатывать на месте
Хорошая химическая стойкость
Доступен широкий выбор различных накладок и размеров
Фанера имеет экологическое значение.

Опалубка фанерные плиты, используемые в строительстве

Различные виды фанерных панелей опалубки

Панели обычно используются двумя способами: как формовочные панели или как вкладыши.Формовочные панели не только придают бетонной поверхности желаемую текстуру и рисунок, но также обеспечивают структурную прочность и жесткость, позволяющие удерживать свежий бетон на месте. Формовочные вкладыши могут импортировать в бетон только желаемую текстуру и узор; несущая панель несет нагрузку бетона. Есть разные типы

Фанера ламинированная

Ламинированная фанера — это широко используемые панели. Поверхностная пленка — бумага, пропитанная клеем / смолой. Облицовочная фанера для опалубки обладает повышенной устойчивостью к истиранию, проникновению влаги, химикатов, насекомых и грибков.У них гладкая гигиеничная, легко моющаяся поверхность

Фанера HDO

Формовочные панели

HDO предназначены для перекрытия с высокой плотностью, в котором содержится большее количество смолы; их поверхности более твердые и непроницаемые для воды и ударов, чем панели, образующие MDO. При использовании HDO Plyform ..

можно ожидать большего количества применений и более гладкой отделки поверхности бетона.

Фанера МДО

MDO означает оверлей средней плотности, который намного лучше / дороже, чем поверхностная пленка для обычной ламинированной фанеры.Качественная поверхность бетона обусловлена способностью MDO маскировать дефекты и уменьшать перенос текстуры древесины на бетонную поверхность. Результатом использования верхнего слоя средней плотности является однородный цвет и гладкая поверхность, идеально подходящая для окраски или покрытия.

Фанера облицованная шпоном

Фанера, облицованная шпоном, является самой дешевой из трех. Чтобы легко использовать опалубку, люди напечатают своего рода клей / масло на лицевой / обратной стороне фанеры, облицованной шпоном, во время производства.

Специальная фанера

Также доступны формовочные панели из специальной фанеры с запатентованными накладками e. Накладные материалы включают ламинированный пластик, эпоксидную смолу, металл и пластик, армированный стекловолокном (стекловолокно). Накладки из металла и стекловолокна также могут добавить панели жесткости и прочности. Пользователи этих патентованных панелей должны проконсультироваться с производителем для получения технических характеристик и рекомендаций по обработке поверхности.

Форма фанеры Сорта и категоризация

Plyform изготавливается из фанеры по классификации Exterior Bond и ограничивается некоторыми породами древесины и сортами шпона для обеспечения высоких характеристик.Продукция, имеющая этот конкретный идентификатор, доступна в трех основных классах: Plyform Class I и Structural I. Plyform. Каждый может быть заказан с покрытием высокой или средней плотности на одной или обеих сторонах.

Применение фанерной опалубки

Фанерная опалубка — это широкий ассортимент экономичных и простых в изготовлении систем строительной опалубки. Его области применения обсуждаются ниже.

Стена и колонна

Фанерная опалубка используется в стенах и колоннах бетонной конструкции различной формы.Они используются в различных формах, таких как каркасная система, система площадей, система боковой поддержки, система с грузоподъемным каркасом, круговая система, система колонн, система колонн и т. Д.

Плиты

Опалубка из фанеры бывает разной формы. Они используются в различных формах, таких как перекрытия, опалубка столов перекрытий, опорные балки и т. Д.

Использование инфраструктуры

Для инфраструктурных проектов, таких как туннели и мосты, процесс строительства является фактором, существенно влияющим на выбор фанерных листов.Когда важен непрерывный поток и планируется многократная заливка бетона, фанерный материал должен быть прочным. Поэтому используются индивидуальные фанерные опалубки. Он используется в различных формах, таких как подъемная опалубка крана, платформа шахты, сконфигурированная туннельная система, индивидуальные стальные формы и т. Д.

Опалубка многослойная фанерная для перекрытий и колонн

Заключение

Фанерная опалубка используется для опалубки или заливки бетона в формы. Благодаря свойствам фанера устойчива к атмосферным воздействиям и не прилипает к бетону.Построенный из тонких слоев древесины, склеенных вместе, он может быть очень прочным и поэтому вряд ли расколется. Он идеально подходит для наружного применения. Он обладает высокой устойчивостью к влаге, деформации, гниению и растрескиванию.

Изображения- metsawood.com, ulmaconstruction.com, gbmitaly.com

Листы фанеры — Doka

Мы запрашиваем ваше согласие

1) на использование файлов cookie

2) на передачу в Соединенные Штаты Америки данных, полученных с помощью файлов cookie

1) Использование файлов cookie
Мы , Doka GmbH, использовать файлы cookie и сторонние приложения.Это помогает нам обеспечить оптимальную работу нашего веб-сайта, в частности

для постоянного улучшения функциональности нашего веб-сайта,
для облегчения использования Интернет-магазина Doka или
для размещения рекламы, подходящей для вас как пользователя, на определенных платформы.

См. Наше Заявление о конфиденциальности данных для получения дополнительной информации о наших файлах cookie. Мы также предлагаем вам возможность выбора файлов cookie (расширенные настройки файлов cookie).

2) Передача данных в Соединенные Штаты Америки
Некоторые из наших партнеров являются организациями, учрежденными в Соединенных Штатах Америки.Мы передаем ваши личные данные этим партнерам в Соединенных Штатах Америки вручную или через интерфейс.

Мы хотели бы сообщить вам, что постановление от 16 июля 2020 года (решение Суда Европейского Союза по делу C-311/18, «Schrems II») отменяет решение ЕС-США по программе Privacy Shield, разрешившее передачу личные данные в Соединенные Штаты Америки. Как следствие, Соединенные Штаты Америки как третья страна не обеспечивают надлежащего уровня защиты данных.

Для вас как пользователя риск того, что передача персональных данных организации, учрежденной в Соединенных Штатах Америки, заключается, в частности, в том, что к вашим данным будет предоставлен доступ властей США для целей мониторинга и наблюдения, а также для крупных если вы не имеете эффективного административного и судебного права на возмещение ущерба в отношении таких действий властей США.

Персональные данные, которые мы передаем в Соединенные Штаты Америки, — это, в частности, IP-адреса (адреса интернет-протокола).

Мы сотрудничаем через различные приложения со следующими получателями:

Facebook LLC
Google LLC
MaxMind Inc.
Microsoft Corporation
Monotype Imaging Holdings Inc.
Rocket Science Group LLC
Sketchfab Inc.
The Trade Desk, Inc.
Vimeo LLC
YouTube LLC

Нам необходимо ваше явное согласие, чтобы продолжить отправку ваших личных данных этим поставщикам.

Вы можете в любое время отозвать свое согласие, перейдя в настройки файлов cookie на веб-сайте.

Согласны ли вы на использование файлов cookie и передачу ваших личных данных в Соединенные Штаты Америки?

Ничего не найдено для Wp Content Uploads 2012 10 Concrete Forming Designconstruction Guide Pdf

Каковы основные изменения в стандарте сертификации цепочки поставок FSC?

Загрузить Что нового в обновленном стандарте FSC COC. Кроме того, предыдущая программа обязательной проверки FSC была заменена протоколом комплексной проверки с новой системой оценки рисков. Узнать больше. Практика надлежащего лесоразведения в Северной Америке поддерживает цели EUTR. Его устойчиво управляемые леса соответствуют требованиям одного или нескольких из пяти ведущих агентств по сертификации, ответственных за проверку надлежащей практики ведения лесного хозяйства.

Могут ли EPD, сертифицированные американскими лабораториями Underwriters Laboratories, использоваться для оценки экологических характеристик в рамках системы BREEAM?

Отвечает ли фанера APA самой низкой категории (E1) по выделению формальдегида без необходимости дальнейших испытаний?

В соответствии с гармонизированным европейским стандартом для древесных плит, EN 13986, приложение B, «древесные плиты, склеенные смолами, не выделяющими формальдегид или не выделяющие незначительное количество формальдегида после производства, как e. грамм. изоцианатный или фенольный клей »должны быть отнесены к категории E1 (самый низкий класс выделения формальдегида) без дополнительных испытаний.

См. Руководство APA «Формальдегид и изделия из конструкционной древесины». Фанера APA отнесена к самой низкой категории E1 по выделению формальдегида и не требует дополнительных испытаний. Фанера APA US PS 1 и PS 2 прошла испытания на соответствие стандарту EN 717-1, и уровни формальдегида уже соответствуют требованиям предела классификации E1.

См. Также: Формальдегид (фанера) и формальдегид (OSB).

Можно ли использовать фанеру APA и OSB не в строительстве?

Фанера и OSB

США одинаково эффективны как прочные, прочные и экономичные решения для не строительных работ — от стеллажей, щитов на стройплощадках, защитных покрытий в грузовом отсеке транспортных средств доставки до упаковки и мебели. См. Панели производительности APA. Нужна помощь, чтобы решить, какой класс или тип панели использовать для конкретного приложения? Руководство APA по выбору промышленных панелей (форма T200) — еще один простой в использовании ресурс.

Как приравнять классы использования продукции к классам обслуживания, указанным в Еврокоде 5, для проектирования зданий с использованием деревянных изделий?

См. Руководство APA по классам обслуживания и классам использования. Для максимальной биологической прочности при выборе панелей с маркировкой CE в США необходимо учитывать как классы обслуживания, так и классы использования. Это руководство поможет вам сделать правильный выбор.

«Классы опасности» были заменены (см. Обновленный EN 335: 2013) классами использования, охватывающими фанеру и OSB.Они также будут охватывать LVL, когда стандарты LVL завершат свое текущее обновление. Классы использования основаны на различных воздействиях окружающей среды, которые могут сделать панель восприимчивой к порче. Классы обслуживания, указанные в Еврокоде 5, используются для определения значений прочности и расчета деформации в условиях нагрузки. Они определяются содержанием влаги в панели, соответствующей влажности и температуре окружающей среды во время эксплуатации.

Как продукция члена APA учитывается при оценке устойчивости нового строительства или проектов реконструкции?

Британский исследовательский институт и американская лаборатория андеррайтеров теперь признают сертифицированные EPD друг друга, что упрощает предприятиям-членам APA получение оценок экологической эффективности в соответствии с методом экологической оценки BRE (BREEAM).Это ведущий и наиболее широко используемый в Великобритании метод экологической оценки зданий и населенных пунктов. Он устанавливает стандарт передовой практики в области устойчивого проектирования и стал де-факто мерой, используемой для описания экологических характеристик здания. Узнайте, как продукты APA влияют на рейтинг здания по BREEAM.

Что такое «стадия жизненного цикла» и как они связаны с экологической оценкой всего здания?

Как правила основной категории связаны с экологическими декларациями продуктов?

Кто несет ответственность за проверку того, что изделия из древесины, импортируемые в ЕС, не происходят из поставок древесины из незаконных источников?

Регламент Европейского Союза по древесине ( EUTR ) налагает определенные обязательства на операторов и торговцев. Операторы (или импортеры) — это любое (физическое или юридическое) лицо, впервые разместившее древесину на рынке ЕС . Они должны вести учет всех торговцев, которым они поставляют древесину. Они должны внедрить систему должной осмотрительности, чтобы свести к минимуму риск выпуска незаконной древесины или любых производных продуктов на рынок. Узнать больше.

Требует ли EUTR от заводов предоставления дополнительной документации для таможенного въезда в Европейский Союз?

Должна ли вся фанера и панели OSB иметь маркировку CE?

Что такое строительная продукция согласно CPR?

Это относится к ‘ любому продукту или комплекту, которые производятся и размещаются на рынке для постоянного включения в строительные работы или их части, и выполнение которых влияет на выполнение строительных работ в отношении основные требования к строительным работам.’

Продукция

должна иметь четкую маркировку CE и иметь надлежащую документацию с Декларацией характеристик качества. Для получения дополнительной информации: Маркировка CPR и CE.

Что такое Декларация характеристик качества, упоминаемая в Постановлении о строительной продукции?

Согласно CPR, производители, желающие торговать на европейском рынке, по закону обязаны устанавливать уровни производительности для любой строительной продукции.Они должны быть указаны в официальном документе, который называется Декларацией характеристик качества.

В чем разница между Structural 1 и Exposure 1?

Знак CE на фанерной панели APA означает, что она соответствует европейским стандартам, но каким?

Информация о конструкции фанеры касается фанеры классов A-A, A-B, A-C; В-В, В-С; C-C, C-D и соответствующие стандарты, которым соответствуют панели с товарными знаками.

Я хочу использовать панель с номинальной обшивкой для покрытия полов / кровли. Какая информация мне нужна?

Какие дополнительные преимущества по прочности обеспечивают панели OSB Structural 1 по сравнению со стандартными панелями с номинальной обшивкой?

Чем отличается отшлифованная панель от сенсорной панели?

Шпон в готовой фанерной панели с торговой маркой США должен соответствовать одному из шести классов, перечисленных в стандарте US PS 1-09: N, высшая классификация (редко производится), за которым следуют A, B, C с заглушкой, C и D. .Панели из фанеры APA без покрытия бывают трех уровней отделки поверхности — шлифованной, шлифованной и нешлифованной.

См. Также сорта шпона для популярных фанерных панелей APA.

Насколько сорта шпона APA соответствуют классам, указанным в европейских стандартах

APA выпустила два простых в использовании руководства, которые помогают сопоставить номера марок, указанные на фанерных панелях, готовых в США, с требованиями стандарта EN 635-3.

Подробный справочник с допустимыми дефектами — с максимальными размерами.

Упрощенное руководство по правилам классификации шпона US PS 1-09 и классам внешнего вида в стандарте EN 635-3, основанным на внешнем виде внешних шпонов. Эквиваленты нельзя точно сравнивать, поскольку применяются два разных набора правил выставления оценок.

Как правильно определить внешний вид фанерной сайдинговой панели?

Я хочу указать панель APA для бетонной опалубки — что мне нужно знать?

Имеются ли у панелей APA гребни и пазы на всех четырех краях?

Панели

APA имеют профиль «шпунт и паз» на двух длинных краях. Это устраняет необходимость в опоре (блокировании) под соседними краями панели, чтобы они не прогибались независимо друг от друга при приложении нагрузки. См. Раздел «Язычок и канавка» (фанера) и «Язычок и канавка» (OSB).

Я не знаком с термином «Размер для интервала» — в чем его значение?

«Размер для зазора» на обшивке с рейтингом APA, товарными знаками с рейтингом APA Sturd-I-Floor и сайдингом с рейтингом APA указывает на то, что производитель произвел панель с размером немного меньше, чем традиционные номинальные 2440 мм (96 дюймов) на 1220 мм (48 дюймов). ).Это сделано для обеспечения правильного размещения панелей во время строительства. См. Раздел «Размер промежутка (фанера)» и «Размер промежутка (OSB)». Для получения дополнительной технической информации см. Продукт и товарные знаки.

Как соотносятся категория характеристик и толщина?

Я хотел бы узнать больше о рейтинге пролета панели и о том, как он связан с толщиной.

Что такое Span Rating на торговой марке APA и почему это важно?

Номинальный пролет обозначает максимальное рекомендованное расстояние между центрами опор в дюймах, на котором панель должна быть размещена так, чтобы ее ось прочности попала на две или более опоры.Фанера: Пролетный рейтинг. OSB: рейтинг пролета

В чем разница между фанерными панелями Exposure 1 и Exterior? Каковы их подходящие применения?

Классификация клеевого соединения относится к влагостойкости клеевого соединения и, следовательно, к структурной целостности панели. См. Классификацию прочности клеевого соединения (фанера) и стойкость к воздействию внешних воздействий (OSB).

Какие основные панели OSB будут доступны в Европе?

Какие основные фанерные панели будут доступны в Европе?

Каковы основные европейские стандарты, о которых мне нужно знать для панелей OSB?

Каковы основные европейские стандарты, о которых мне нужно знать для фанерных панелей?

Выбор и определение бетонных опалубочных панелей

Для бетонной опалубки можно использовать практически любую внешнюю панель типа APA, потому что все такие панели изготавливаются с использованием влагостойкого клея. Для формовки бетона фанерная промышленность производит специальный продукт под названием Plyform ^®, который рекомендуется для большинства видов формовки. Этот термин является патентованным и может применяться только к определенным продуктам, имеющим товарный знак APA — The Engineered Wood Association. Все панели Plyform имеют классификацию внешнего склеивания, изготовлены из шпона C или лучше и влагостойкого клея.

Наложенные панели, в том числе «Наложение средней плотности» (MDO) и «Наложение высокой плотности» (HDO), могут изготавливаться для использования в бетонных формах, и в этом случае они имеют обозначение «Бетонная форма» на их товарном знаке.

Всегда настаивайте на том, чтобы изделия из древесины имели знак качества — товарный знак APA. Знак означает, что производитель привержен строгой программе проверки и тестирования качества и что продукция производится в соответствии с APA или национальным стандартом.

Многие импортные и некондиционные панели никогда не проходят квалификационные испытания продукции и могут не соответствовать строгим критериям, необходимым для предполагаемого применения. APA завершила испытания шести партий азиатской фанеры, предназначенной для использования в бетоноформовочной промышленности.Эти панели были отобраны из пяти разных областей США. Даже при таком небольшом размере выборки испытания продемонстрировали широкий диапазон вариативности несертифицированных импортных продуктов, продаваемых для формования бетона. Без надежного сертификационного знака, свидетельствующего о соответствии стандарту, конечный пользователь не может гарантировать хорошую производительность панели.

Фанера марок

Plyform изготавливается из фанеры с классификацией внешней связки и ограничивается некоторыми породами древесины и сортами шпона для обеспечения высоких характеристик.Продукция, имеющая этот конкретный идентификатор, доступна в трех основных классах: Plyform Class I и Structural I. Plyform. Каждый может быть заказан с покрытием высокой или средней плотности на одной или обеих сторонах.

Plyform Class I

Plyform класса I имеет грани группы 1 для высокой прочности и жесткости. Информацию о грузоподъемности см. В таблицах 3 и 4 в Руководстве по проектированию / строительству APA: Формование бетона, форма V345

Структурная плита I Plyform

Эта бетонная формовочная панель изготовлена из древесины первой группы — самой прочной.При прочих равных условиях он будет выдерживать самые высокие нагрузки как вдоль панели, так и поперек нее. Он специально разработан для инженерных приложений и рекомендуется там, где лицевая текстура параллельна опорам. Информацию о грузоподъемности см. В таблицах 5 и 6 в Руководстве APA по проектированию / строительству: бетонирование.

Специальные текстуры

Фанера производится с различной текстурой поверхности, от полированной фанеры HDO до узорчатых сайдинговых панелей из досок и обрешетки. При работе с этими специальными панелями и с нанесенными в полевых условиях узорами можно создать практически любую текстуру.Фактурная фанера, имеющая классификацию внешнего скрепления, обычно применяется при проектировании опалубки двумя способами: (1) как облицовка, требующая фанерной основы, чтобы облицовка создавала текстуру, но мало влияет на структуру опалубки, или (2) как основная формирование панели. Для получения дополнительной информации о допусках см. Руководство APA по проектированию / строительству: бетонирование.

Допуски фанеры

Конструкционная фанера — это продукт, произведенный в соответствии со строгими допусками согласно Добровольному стандарту на продукцию PS 1-19, Конструкционная фанера, форма L870.Допускается отклонение от плюс 0,0 дюйма до минус 1/16 дюйма для указанной ширины и / или длины. Панели Sanded Plyform производятся с допуском по толщине плюс-минус 1/64 дюйма от указанной толщины панели для категорий характеристик 3/4 и менее и плюс-минус 3% для категорий характеристик выше 3/4.

Панели Plyform с перекрытием имеют допуск плюс или минус 1/32 дюйма для всех категорий характеристик 13/16 и менее. Панели с более высокими категориями производительности имеют допуск 5 процентов.

Для прямоугольности стандарт продукта требует, чтобы панели имели квадрат в пределах 1/64 дюйма на номинальный фут длины, когда

Измерение от угла к углу по диагонали для панелей длиной 4 фута и более.

Для обеспечения ровности кромок панели должны изготавливаться так, чтобы от одного угла до соседнего угла проводилась прямая линия

должен находиться в пределах 1/16 дюйма от края панели.

Для получения дополнительной информации о допусках см. Руководство APA по проектированию / строительству: Формовка бетона.

Предлагаемый способ заказа

Лучший способ заказать Plyform — указать класс, количество деталей, ширину, длину, категорию эффективности и сорт. Например: «APA Plyform Class I, 100 шт. 48 x 96 x 5/8 Категория эксплуатационных характеристик, B-B Внешний вид, промасленный ». Бетонные опалубочные панели обрабатываются разделительными составами, если не указано иное. Тем не менее, рекомендуется указывать требования к лечению при заказе.

Альтернативы бетонной опалубке | For Construction Pros

Древесина уже много лет является опалубкой, которую выбирают подрядчики по бетону. Он относительно недорогой и простой для понимания, легкий, легко разрезаемый по размеру, а также его легко заменять и разбирать.

Однако у деревянной опалубки есть и недостатки. Его использование ограничено, и его нельзя повторно использовать в одной работе для другой. Также известно, что деревянная опалубка впитывает воду из бетона, когда он высыхает, что снижает прочность бетонной конструкции.С другой стороны, пиломатериалы со слишком высокой влажностью могут сжимать влажный бетон и вызывать трещины при усадке.

Эти проблемы привели к появлению сотен альтернативных вариантов опалубки — из стали, алюминия, искусственной древесины, фанеры, пластика и ткани, — которые претендуют на три преимущества: экономию времени, труда и денег.

Опалубка — это решающий элемент бетонного строительства, поэтому выбор правильной опалубки важен для любой работы. На самом деле, правильный выбор может сильно повлиять на график, требования к рабочей силе, качество и общую стоимость проекта, — говорит Майкл Шеффер, старший сотрудник U. С. менеджер по продукции в Doka USA.

«Опалубка, временные или постоянные формы, используемые для удержания влажного бетона до его схватывания, являются важнейшим элементом бетонного строительства. Не менее важен выбор правильной опалубки », — отмечает Шеффер. «С течением времени формы для опалубки превратились из традиционной древесины, изготавливаемой вручную, в предварительно спроектированные системы, состоящие из комбинации стали, алюминия, искусственной древесины, фанеры и пластика. Эти улучшения в формах для опалубки привели к увеличению производства и безопасности на стройплощадке, с меньшими трудозатратами и с улучшением качества готовой продукции.”

Но при таком большом количестве вариантов, как подрядчики могут выбрать правильный. Schaeffer предлагает следующие советы, которые следует учитывать при выборе системы опалубки:

Доступен ли требуемый материал? Материал производит поставщик или закупает его у другой компании?
Может ли поставщик опалубки предварительно смонтировать часть или всю опалубку перед доставкой? Это может снизить стоимость аренды, снизить трудозатраты и минимизировать требования к месту сборки.
Предоставляет ли поставщик услуги на месте для обучения и сокращения времени обучения бригады опалубки?
Насколько безопасна установка, использование и демонтаж системы? Можно ли легко подниматься на формы и есть ли в системе точки крепления, где это необходимо?
Какой опыт у фирмы в проектах вашего типа?
Предлагает ли поставщик инжиниринговые услуги? Будет ли поставщик предоставлять чертежи сборки опалубки специально для проекта или только общие чертежи системы?

Теперь давайте посмотрим на несколько новейших альтернатив опалубке, представленных на рынке:

Кронштейн Rapid Form

Кронштейн Rapid Form от Innovative Concrete был разработан для замены деревянных опор при строительстве надземных перекрытий.Кронштейн обычно используется для работы с фундаментом вокруг здания, при строительстве погрузочных доков или любых работ, связанных с вертикальными работами.

Изготовленный из стали с последующим порошковым покрытием для защиты от ржавчины, изобретатель кронштейна Боб Калбах говорит, что он устраняет трудозатраты и затраты, связанные с покупкой, компоновкой, измерением, резкой, сборкой и очисткой после снятия деревянных опор. По его оценкам, традиционный процесс занимает примерно в три раза больше времени, чем скобка.

Если плита предназначена для поворота вниз на стене, необходимо сформировать внешние края так, чтобы бетон не выходил за верхнюю часть стены. Традиционно это делается путем разрезания двух частей на четыре, которые прижимают форму к стене. Детали накладываются друг на друга, форма прикрепляется, а затем все скрепляется. После заливки бетона опоры снимаются и выбрасываются. Изготовленный из стали, кронштейн Rapid Form Bracket заменяет опоры для пиломатериалов при строительстве надземных перекрытий.Innovative Concrete

«Почему мы платим 1200 долларов за поддон из дерева, режем все это, забираем эти куски и выбрасываем их, когда закончим. Не только это, но вы должны собрать все это. Сотни предметов собраны, а затем выброшены в мусорный бак », — спрашивает Калбах.

Кронштейн недавно использовался при строительстве четырехэтажного офисного здания для LifeQuest общей площадью 3 675 футов по прямой. В рамках проекта потребовалось 925 кронштейнов, что позволило компании сэкономить примерно 720 кронштейнов «два на четыре» при стоимости 4800 долларов.Кроме того, по оценкам подрядчика, экономия рабочей силы составит 26 800 долларов США.

Тканевая опалубка

Использование тканевой опалубки началось в начале 20-го ^-го-го века с бетонных архитектурных сооружений. Сегодня альтернатива опалубке постепенно набирает обороты в строительной отрасли, поскольку общественность все больше внимания уделяет устойчивости. К отрасли все чаще обращаются с просьбой снизить выбросы углекислого газа. Хотя использование дерева и / или металла не исключается полностью за счет использования ткани, его можно сократить до основных компонентов, тем самым экономя природные ресурсы.

Использование тканевой опалубки, такой как геотекстиль, дает несколько дополнительных преимуществ, говорится в статье Роберта П. Шмитца, зарегистрированного профессионального инженера, с более чем 35-летним опытом работы в области архитектуры и строительства. Эти преимущества включают:

Возможность формировать очень сложные формы
Ткань прочная, легкая, недорогая и многоразовая
Улучшенная отделка поверхности и долговечность благодаря ее фильтрующему действию
Более эффективная и экологичная конструкция, поскольку материал размещается только там, где это необходимо
Повышенная свобода выражения дизайна, позволяющая архитекторам и дизайнерам мыслить не только о простой призматической форме.

Шмитц отмечает, что тканевая опалубка имеет свои недостатки.К ним относятся:

Релаксация может происходить из-за сил предварительного напряжения в мембране
Потенциал ползучести геотекстильного материала, который может быть ускорен повышением температуры, что может происходить во время гидратации бетона по мере его отверждения.
Бетон необходимо укладывать осторожно, а тканевую опалубку не сдавливать, пока бетон находится в пластичном состоянии.

«Однако до тех пор, пока не будут разработаны новые ткани, преимущества использования геотекстиля намного перевешивают любые недостатки», — пишет Шмитц.«Кроме того, до тех пор, пока не будут разработаны стандарты и руководящие принципы для использования в системах формования сборного железобетона и монолитного бетона, этот метод формования бетона останется нишевым рынком, используемым только теми, кто достаточно смел и смел, чтобы бросить вызов статус-кво. Для практического использования проектным сообществом необходима некоторая стандартизация систем и руководство, чтобы подрядчики чувствовали себя комфортно при использовании гибкой опалубки ». Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как экологически чистую замену пиломатериалов и фанеры для формирования бетонных оснований.Fab-Form Industries

Возглавляя внедрение в строительной отрасли, Ричард Фирн, владелец и основатель Fab-Form Industries, Ltd., разработал несколько продуктов для формования ткани, в том числе Fastfoot для непрерывных и раздвижных опор, Fastbag для раздвижных опор. , и Fast-Tube для опор и колонн.

Изготовленная из полиэтилена высокой плотности, Fab-Form продает свою продукцию как «зеленую замену пиломатериалов и фанеры для формирования бетонных оснований».

Force Concrete & Masonry Corporation из Пискатауэя, штат Нью-Джерси, работает с Fab-Form почти десять лет.Недавно они использовали продукт Fastfoot для создания фундамента нового Центра здоровья и спорта при Университете Рутгерса.

У проекта были сжатые сроки — всего шесть месяцев. Поскольку Force Concrete & Masonry смогла установить огромное количество опалубки до начала заливки, они смогли залить весь бетон за один день, поддерживая выполнение проекта. Кроме того, поскольку ткань предотвращает соприкосновение бетона с деревянным каркасом, деревянный каркас можно использовать повторно и легко снимать, что еще больше увеличивает производительность труда.

«Когда вы снимаете [формы], вы снимаете только деревянный каркас», — объясняет Билл Павлик из Force Concrete & Masonry. «Ткань прилегает к неровной поверхности, что значительно упрощает работу. Если вы используете обычные формы, вам нужно вернуться и исправить внизу или в других местах ».

Изолированные бетонные опалубки

Изолированные бетонные опалубки (ICF) не являются новой технологией, но их популярность снова возрастает. Фактически, до краха жилищного строительства в 2008 году многие дома были построены с использованием опалубки ICF — типа постоянной бетонной опалубки, которая образует внешнюю стеновую оболочку здания.Однако в последнее время альтернативная опалубка частично вернула себе популярность по мере роста популярности энергоэффективных и устойчивых к стихийным бедствиям домов и зданий.

Согласно отчету Портлендской цементной ассоциации, в прошлом на жилые дома на одну семью приходилось около 70% строительства ICF по сравнению с 30% для коммерческого или многоквартирного использования. (СПС). Но использование в более крупных коммерческих зданиях, по-видимому, является растущим рынком по нескольким причинам. Главный из них — это возможность снизить потребление энергии для обогрева и охлаждения здания.Здесь показаны изолированные бетонные формы Nudura, которые отвечают требованиям сегодняшних зданий, предлагая энергоэффективный и экологически чистый вариант строительства. Nudura

Согласно отчету PCA, по некоторым оценкам, экономия составляет 20 и более процентов. R-значение для типичного ICF составляет около 20, и стены часто могут иметь высокую воздухонепроницаемость на 10-30% лучше, чем рамы с совместимыми окнами, дверями и крышей. В результате, исходя из 100-летнего срока службы, PCA оценивает, что один односемейный дом ICF может сэкономить около 110 тонн CO2 по сравнению с традиционным деревянным каркасным домом.

«Это более чем компенсирует выбросы CO2, связанные с производством цемента, используемого для изготовления бетона», — говорится в отчете.

Кроме того, ICF экономит природные ресурсы за счет отказа от деревянного каркаса конструкций. Формы также часто содержат переработанные материалы.

(PDF) ПРОЕКТИРОВАНИЕ СТЕНОВОЙ ОПАЛУБКИ

Г. Ильиной / Проектирование стеновой опалубки / CED, Vol. 6, No. 2, 101–108, September 2004

103

Эти ограничения гарантируют, что полученные бетонные секции

будут прямыми после того, как формы будут удалены

НАГРУЗКИ НА ОПАЛУБКУ

Основным фактором при проектировании опалубки является прочность

— способность опалубки выдерживать

чрезмерных прогибов, всех нагрузок и усилий

, возникающих во время строительства. При проектировании опалубки возникают два типа проблем

 Горизонтальные формы должны выдерживать гравитационные нагрузки

в зависимости от массы бетона, строительной бригады и оборудования

, а также веса самой опалубки

;

 Вертикальные формы должны в первую очередь противостоять боковому давлению

из-за определенной высоты пластикового бетона

.Формы стен и колонн представляют собой примеры

, где боковые давления бетона являются первоочередной задачей

, а опалубка, поддерживающая структурную плиту

, должна быть рассчитана на выдерживание гравитационных нагрузок

Отдельные панели и элементы опалубки

могут быть ограничены изгибом, сдвигом, опорой или прогибом

, и все четыре должны быть проверены на соответствие

допустимым значениям, предписанным нормами и спецификациями

В проекте учитываются два типа нагрузок

расчетов:

(1) Вертикальные нагрузки. Горизонтальные опалубки

должны выдерживать гравитационные нагрузки, исходя из массы

бетона, рабочей бригады и оборудования,

и веса самой опалубки;

(2) Горизонтальные нагрузки. Вертикальные формы

должны в первую очередь противостоять боковому давлению из-за особой высоты пластичного бетона

ДАВЛЕНИЕ В ОПАЛУБКЕ

Давление, оказываемое бетоном на опалубку, составляет

и определяется, прежде всего, следующими факторами [3]

— Скорость укладки бетона.

— Температура бетона.

— Вес бетона.

— Метод вибрации бетона.

— Глубина размещения.

Боковое давление, оказываемое пластиковым бетоном

на вертикальную опалубку, является довольно сложным по своей природе

и зависит от нескольких факторов. Свежеуложенный бетон

первоначально действует как жидкость,

оказывает гидравлическое или гидростатическое давление против

в вертикальной форме.Поскольку гидростатическое давление

в любой точке жидкости является результатом веса

вышеупомянутой жидкости, плотность бетонной смеси

влияет на величину силы

, действующей на форму. Тем не менее, поскольку свежий бетон

является композитным материалом, а не настоящей жидкостью, законы гидростатического давления

применяются только приблизительно и только

до того, как бетон начнет схватываться.

Скорость размещения также влияет на боковое давление

.Чем больше высота, на которую укладывается бетон

, в то время как вся масса остается

в жидкой стадии, тем больше боковое давление

на дне формы.

Температуры бетона и атмосферы

влияют на давление, потому что они влияют на время схватывания

. Когда эти температуры низкие, можно разместить

большей высоты до того, как бетон

в нижней части начнет затвердевать, и, следовательно, возникнет более высокое боковое давление

Вибрация увеличивает поперечное давление, потому что

бетон уплотняется и действует как жидкость

на всю глубину вибрации. Это может привести к увеличению давления на

до 20% по сравнению с

, вызванным лопаточными лопатками. К другим факторам, влияющим на поперечное давление

, относятся консистенция или текучесть смеси, максимальный размер заполнителя

, а также количество и расположение арматуры

Румыния норма C11-74 [4] определяет следующие нагрузки

для расчета опалубки:

1. Вертикальные нагрузки, включая:

a). Вес самой опалубки и подмостей

— для пиломатериалов в панелях 750 даН / м

— для пиломатериалов в опорных элементах 600

даН / м

— для фанеры 850 даН / м

б) Вес свежего бетона:

— нормальный (тяжелый) бетон:

 простой 2400 даН / м

 армированный 2500 даН / м

— легкий бетон 700–1900 даН / м

(в зависимости от типа заполнителей

, используемых в смеси)

c).

преимущества и правила ее монтажа

Преимущества опалубки из фанеры

Выбор фанеры для опалубки

Виды фанерной опалубки

Для стен

Для фундамента

Для колонн

Монтаж опалубки из фанеры

Демонтаж опалубки

Опалубка из фанеры своими руками: советы и рекомендации

Опалубка для фундамента из фанеры

Выбор фанеры для изготовления опалубки

Сборка опалубки из фанеры своими руками

Опалубка для фундамента из фанеры своими руками: фото инструкция, технология монтажа

Как выбрать материал

Опалубка из фанеры своими руками – пошаговая инструкция с фото и видео

Основные плюсы использования

Приобретение необходимого материала

Монтаж

Ламинированная фанера

Опалубка для фундамента из фанеры

Рекомендуем посмотреть:

Также советуем почитать

Устройство опалубки из фанеры своими руками

Где применяется фанерная опалубка?

Разновидности материала для опалубки

Выбор фанеры для опалубки

Кроме того, при выборе фанеры для установки опалубки своим руками следует обратить внимание на следующие показатели:

Предварительные работы перед монтажом опалубки

Монтаж опалубки

Самостоятельный демонтаж конструкции

Экономичный способ устройства опалубки

Рекомендации по изготовлению фанерной опалубки

Преимущества опалубки из фанеры:

Опалубка из фанеры своими руками ⋆ Смело строй!

Преимущества

Какую марку выбрать

Как изготовить

Наружный

Стяжка

Общие приемы

Советы по установке

Разборка и хранение

Бетонных Стен Опалубки | Формирование Америки

Forming America предлагает следующие изделия для формования бетона:

Трубка

Опора

Опалубка для бетонных стен с односторонней / глухой стороны

Бандитские системы

Галстуки / Фурнитура / Аксессуары

Использованная фанера

Продукция высшего качества и высочайшее качество обслуживания

Опалубка из фанеры — преимущества, виды и применение

Листы фанеры — Doka

1) на использование файлов cookie

2) на передачу в Соединенные Штаты Америки данных, полученных с помощью файлов cookie

Согласны ли вы на использование файлов cookie и передачу ваших личных данных в Соединенные Штаты Америки?

Ничего не найдено для Wp Content Uploads 2012 10 Concrete Forming Designconstruction Guide Pdf

Каковы основные изменения в стандарте сертификации цепочки поставок FSC?

Могут ли EPD, сертифицированные американскими лабораториями Underwriters Laboratories, использоваться для оценки экологических характеристик в рамках системы BREEAM?

Отвечает ли фанера APA самой низкой категории (E1) по выделению формальдегида без необходимости дальнейших испытаний?

Можно ли использовать фанеру APA и OSB не в строительстве?

Как приравнять классы использования продукции к классам обслуживания, указанным в Еврокоде 5, для проектирования зданий с использованием деревянных изделий?

Как продукция члена APA учитывается при оценке устойчивости нового строительства или проектов реконструкции?

Что такое «стадия жизненного цикла» и как они связаны с экологической оценкой всего здания?

Как правила основной категории связаны с экологическими декларациями продуктов?

Кто несет ответственность за проверку того, что изделия из древесины, импортируемые в ЕС, не происходят из поставок древесины из незаконных источников?

Требует ли EUTR от заводов предоставления дополнительной документации для таможенного въезда в Европейский Союз?

Должна ли вся фанера и панели OSB иметь маркировку CE?

Что такое строительная продукция согласно CPR?

Что такое Декларация характеристик качества, упоминаемая в Постановлении о строительной продукции?

В чем разница между Structural 1 и Exposure 1?

Знак CE на фанерной панели APA означает, что она соответствует европейским стандартам, но каким?

Я хочу использовать панель с номинальной обшивкой для покрытия полов / кровли. Какая информация мне нужна?

Какие дополнительные преимущества по прочности обеспечивают панели OSB Structural 1 по сравнению со стандартными панелями с номинальной обшивкой?

Чем отличается отшлифованная панель от сенсорной панели?

Насколько сорта шпона APA соответствуют классам, указанным в европейских стандартах

Как правильно определить внешний вид фанерной сайдинговой панели?

Я хочу указать панель APA для бетонной опалубки — что мне нужно знать?

Имеются ли у панелей APA гребни и пазы на всех четырех краях?
