Металлопластиковая арматура: плюсы и минусы, особенности, виды, технология изготовления

Содержание

плюсы и минусы, армирование композитной арматурой

Несмотря на то, что арматура из композитных материалов применяется в Европе, США и некоторых других странах для укрепления бетонных монолитных конструкций еще с 70-х годов прошлого века, для нас это все еще новый и малораспространенный материал. Однако в последние годы, благодаря стремлению частных строительных компаний внедрять в производство современные технологии, стеклопластиковое армирование приобретает все большее применение.

Первоначально арматура из стеклопластика из-за ее высокой стоимости использовалась только для монолитных конструкций, подверженных сложным условиям эксплуатации. Но постепенное развитие химической промышленности и индустрии производства строительных материалов привело к снижению цен и повышению уровня доступности стеклопластика.

Расширение производства и сферы применения армирования композитной арматурой повлекло за собой разработку и утверждение ГОСТ 31938-2012, определяющего условия изготовления, внешний вид, размеры и порядок лабораторных испытаний изделий этого типа.

Что такое стеклопластиковая арматура

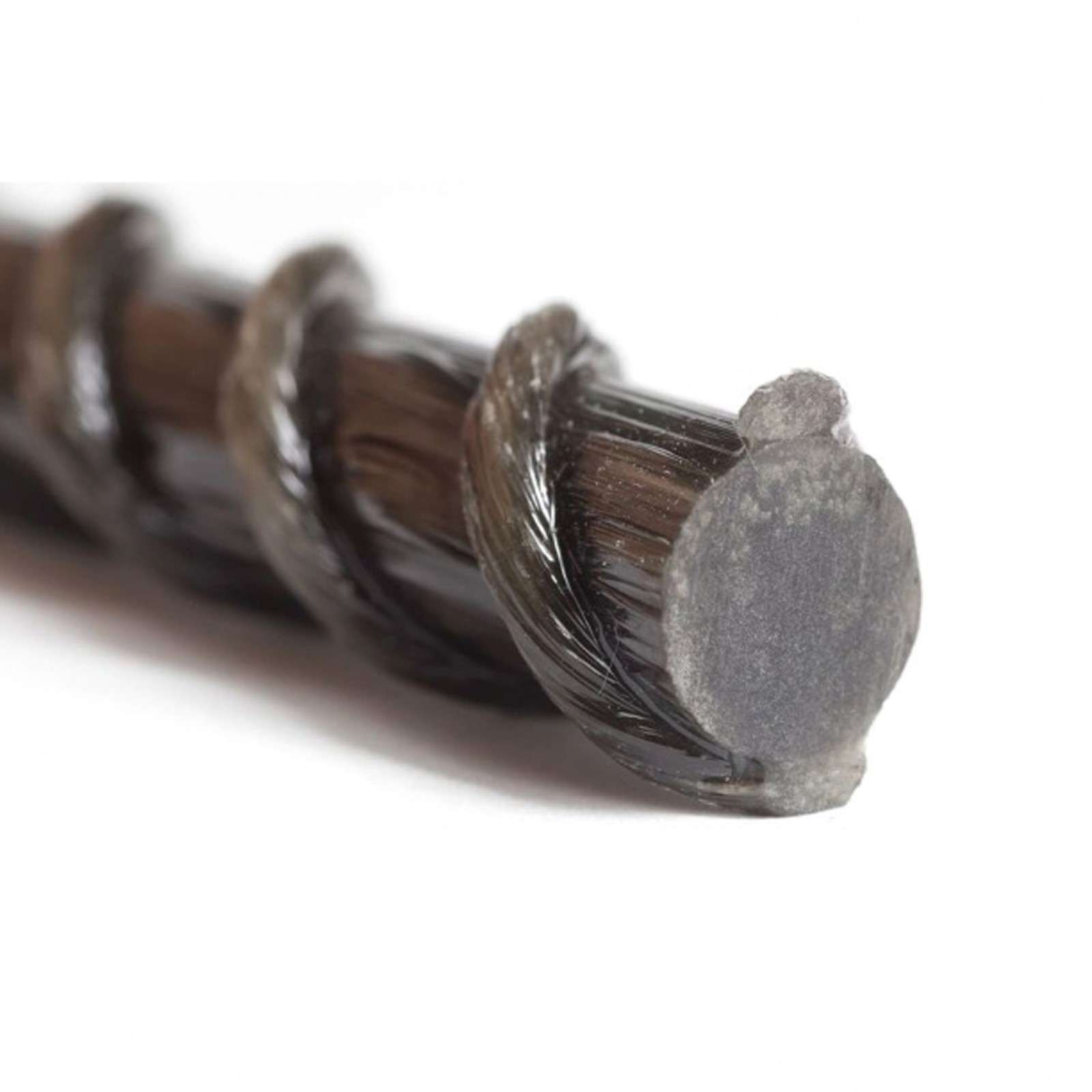

Конструктивно, в поперечном сечении, — это пучок нитей из стекловолокна, углеволокна, базальта и некоторых других полимеров, покрытых сверху вязкими смолами. Такая структура обеспечивает прочность на разрыв более чем в три раза превышающую аналогичные показатели стали (подробное сравнение композитной и металлической арматуры приведено здесь).

Классификация

В зависимости от типа применяемого при изготовлении сырья, арматуру ПВХ для фундамента подразделяют на:

стеклокомпозитную – АСК;
углекомпозитную – АУК;
базальтовую – АБК;

комбинированную – АКК.

Кроме этого, полимерные стержни различаются по диаметру сечения от 4 до 32 мм и внешнему виду поверхности, которой может быть гладким, рифленым или присыпанным.

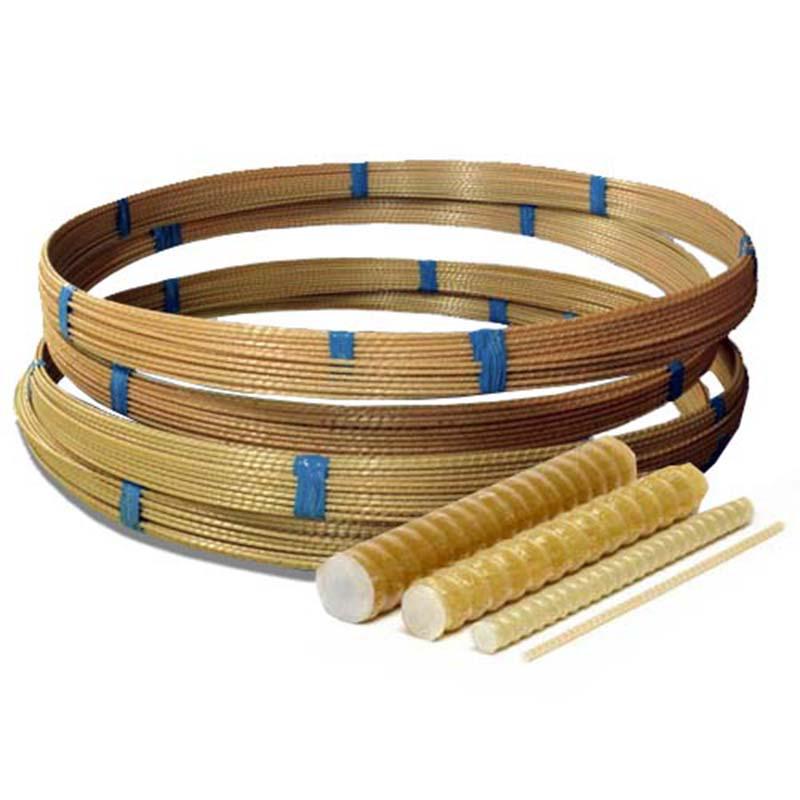

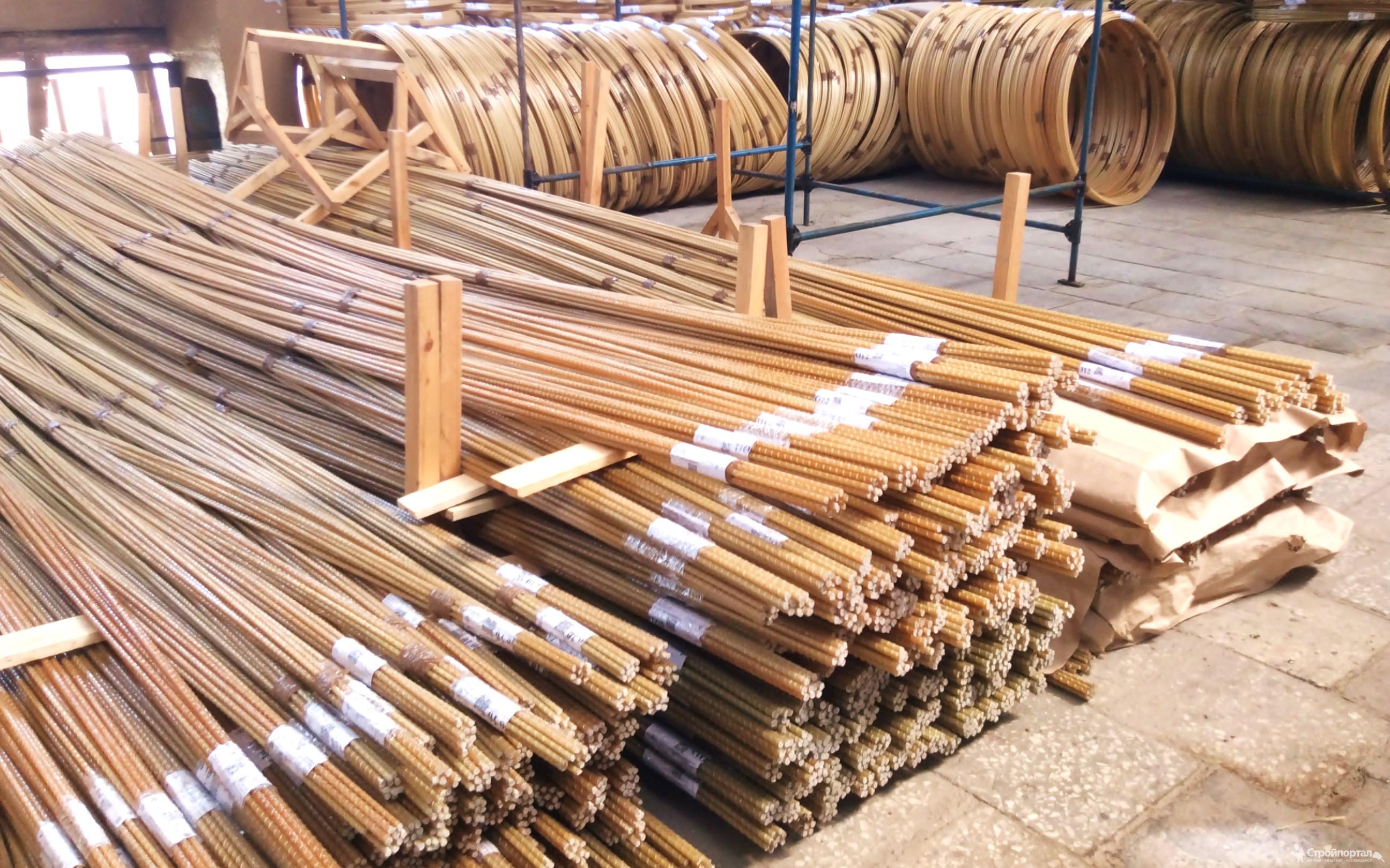

Поставки осуществляются в виде свернутой бухты или прямых нарезанных прутов длиной до 12 метров.

Технические характеристики

Конструктивное строение композитной арматуры для фундамента делает ее уникальным строительным материалом, который используют для возведения особо ответственных монолитных конструкций из бетона. К главным техническим показателям относят:

нижний предел прочности при растяжении для АСК 800 МПа, АУК 1400 МПа, АБК 1200 МПа;

предельная прочность при испытании на сжатие для всех видов — не менее 300 МПа;
сопротивление поперечному срезу для АСК не менее 150 МПа, АУК 350 МПа, АБК 250 МПа;
средний удельный вес композитной арматуры — 1900 кг/м³;
предельная эксплуатационная температура составляет 60˚C.

При сравнении показателей упругости следует отметить, что углепластик более чем в 2 раза превосходит стекловолокно и в 1,5 раза — композитную базальтовую арматуру.

Вес арматуры из пластика.

Стоимость стеклопластикового прута

Цена полимерных армирующих материалов зависят от структуры и составляющих компонентов в составе. Конструкция композитного прута состоит из продольного набора стеклянных волокон, скрепленных между собой эпоксидной смолой. Поверхность может оставаться гладкой, иметь шероховатую присыпку или быть обвитой по спирали специальным стеклоровингом.

Последний способ позволяет получить ребреную поверхность, которая обеспечит более надежное сцепление с бетоном.

В отличие от металлического проката, который в большинстве случаев продается на вес, цена стеклопластиковой арматуры всегда определяется за погонный метр. Это часто приводит к заблуждению о том, что тонна композитных материалов стоит намного дороже стали.

Необходимо понимать, что при диаметре 12 мм в одной тонне металла будет 1100 м прута, а пластика — 12500 метров. Кроме этого, высокая прочность стеклопластиковой арматуры позволяет применять меньшие диаметры при одинаковых условиях монтажа. Эти условия показывают, что стоимость полимеров будет не выше, а ниже, чем у металлопроката. Изучение прайс-листов компаний изготовителей показало, что цена наиболее популярных диаметров 4-8 мм находится в диапазоне 8,50-27,20 руб/м.

Плюсы и минусы применения стеклопластика

Главными преимуществами композитной арматуры специалисты считают:

устойчивость к воздействию коррозии и многих агрессивных химических веществ;
высокую прочность, превышающую подобные показатели для металла;

долговечность, увеличивающую срок эксплуатации конструкции в 2-3 раза;
небольшой удельный вес, облегчающий погрузку и перевозку;
простой расчет стеклопластиковой арматуры для фундамента;
возможность использования при отрицательных температурах до -60˚C;
экологическую чистоту применяемых компонентов;
доступность и экономичность при применении;
отсутствие ограничения длины прута при монтаже благодаря поставкам в бухтах;
диэлектрические и антимагнитные свойства.

Серьезным минусом композитной арматуры является пониженная прочность при испытании на излом. Там, где металлические пруты просто согнутся, стеклопластик может переломиться, ослабив при этом надежность конструкции. Поэтому такие полимеры не применяют при монтаже и производстве несущих элементов и перекрытий, что ограничивает их использование и является недостатком.

Предельная температура нагрева не позволяет применять пластиковое армирование при потенциальной возможности длительного воздействия открытого пламени. В случае пожара такие бетонные монолиты будут определяться как поврежденные и их необходимо заменять.

Сравнивая плюсы и минусы стеклопластиковой арматуры, можно сделать уверенный вывод, что данные материал можно и нужно применять для создания надежных и долговечных монолитных конструкций.

Сфера применения

Стеклопластик является прекрасным материалом для монтажа фундаментных оснований любого типа. Композитную арматуру используют не только в промышленном, но и частном строительстве. Особенно в случае наличия возможности высокого подъема грунтовых вод и на заболоченных почвах. Этот материал незаменим при выполнении работ по укреплению берегов, при строительстве гидротехнических сооружений и на объектах с возможным воздействием агрессивных веществ.

Хорошие результаты получают, если использовать пластиковую арматуру для укрепления дорожных покрытий на участках с повышенной влажностью и в условиях вечной мерзлоты. Пруток диаметром 4 мм применяют для армирования каменной кладки из пенобетонных и газобетонных блоков, а так же полов на промышленных и торговых объектах.

Так же плюсом композитной арматуры специалисты признают возможность эффективного совместного использования традиционных стальных прутов и композитных пластиковых материалов. С помощью стали укрепляют углы и места примыкания стен, а все пролеты армируются пластиком. Это позволяет ускорить сборку каркаса без ущерба качеству конструкции и расширить области применения материалов.

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

установка опалубки;
разметка уровня заливки бетона;
сборка армирующего каркаса;
заливка бетона;
снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином.

Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Сборка армирующего каркаса

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Схема армирования монолитной плиты.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

После сборки конструкции ее нужно перенести и установить внутрь опалубочного ограждения, как показано на фото.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.

Армирование пояса.

Заливка бетонной смеси

Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры. Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас.

Горизонтальное армирование

Такой способ применения композитной арматуры в строительстве применяют для монтажа плитных фундаментов. Их основное отличие от оснований ленточного типа заключается в отсутствии углов и примыкающих участков. По сути вся конструкции выполняется в виде двух больших сеток, расположенных одна над другой. Все работы по сборке выполняются на месте установки, поскольку перенести собранный элемент такого большого размера достаточно проблематично.

Поэтому первоначально укладывается необходимое количество продольных прутов. На них ложатся поперечные и с помощью проволоки или хомутов вяжется сетка. Прямо на ней вяжется вторая. После этого нижнюю сетку необходимо поднять на подставки над дном котлована. Далее верхнюю сетку можно выставить на вертикальные стойки, установленные в местах пересечения арматуры.

В заключение

Стеклопластиковая сетка для армирования на строительных площадках в нашей стране пока еще считается новым материалом. Многие строители до сих пор считают, что применение стали, свойства которой давно изучены, обеспечит более надежную монолитную конструкцию.

Однако многочисленные испытания и исследования показали, что композитные материалы превосходят традиционный металл по прочности, долговечности и другим характеристикам. Пластик более удобен в работе и позволяет сократить время монтажа. Также он не подвержен коррозии, воздействию блуждающих токов и низких температур.

Видео по теме

Какая арматура лучше: металлическая или стеклопластиковая?

Технологию армирования бетона с использованием пластиковых материалов стали применять в Европе и США еще с середины 70-х годов прошлого столетия. Однако на нашем строительном рынке полимерная композитная арматура стала доступна широкому кругу потребителей сравнительно недавно.

По мнению специалистов, выбор между металлической и стеклопластиковой арматурой для фундамента монолитной бетонной конструкции должен определяться условиями эксплуатации (особенно это касается участков с ежегодным сезонным подъемом уровня грунтовых вод) и расчетными весовыми нагрузками на нее.

Какая арматура лучше — металлическая или стеклопластиковая? Каковы в сравнении основные технические эксплуатационные характеристики традиционных и альтернативных материалов. Разберемся в статье.

Сравнение технических характеристик.

Основные отличия стали и пластика в сфере армирования бетона

Стальная арматура — это круглый металлический пруток переменного или постоянного сечения, характеристики которого определяются свойствами стали, из которой он изготовлен. Поставляется в виде прямых отрезков длиной до 12 метров и диаметром от 8 до 32 мм.

Армирующий материал из стеклопластика представляет собой конструкцию из продольных стекловолоконных нитей, покрытых слоем полимерной смолы, которая наносится напылением или по методу направленной навивки. Такая технология позволяет изготавливать арматуру по прочности превосходящую сталь.

Пластик не подвержен воздействию коррозии, что делает его уникальным при воздействии влаги на бетонную монолитную конструкцию.

Материал поставляется в виде свернутых бухт, в которых длина прутка может, в зависимости от диаметра, превышать 100 метров.

В то же время он не обладает пластичностью и не выдерживает воздействия высоких температур.

Преимущества стеклопластиковой арматуры перед металлом

От строителей можно услышать, что пластик просто не может быть материалом, который способен обеспечить качественное и надежное армирование бетона. Однако практика показывает, что это мнение ошибочно. Композитные армирующие материалы не только не уступают по прочности стали, но и превосходят ее. Кроме этого? они имеют ряд других преимуществ, среди которых следует отметить:

Небольшой вес, в 5-8 раз меньше, чем у металла. Следовательно, стеклопластиковую арматуру проще погрузить, перевезти и после этого работать с ней.
Материал поставляется в бухтах. Занимает меньше места при перевозке и хранении. Не требуется дорогой длинномерный транспорт. Кроме этого длина арматурного прута при сборке каркаса или сетки может быть любой, без дополнительных стыковых соединений.
Композитная арматура не проводит электрический ток и не намагничивается.
Не подвержена коррозионному воздействию и способна работать даже в кислых и щелочных средах.
Стеклопластик устойчив к воздействию низких температур и, в отличие от стали, не теряет своих свойств даже при -60˚C.
Лабораторные испытания на разрыв и прочность показали, что пластиковая арматура превосходит стальную по этим параметрам в 3 раза.
В отличие от металла, полимеры не обладают повышенной теплопроводностью. Это означает, что мостики холода в плотных конструктивных элементах полностью исключаются.

Использование композитных материалов для армирования позволяет получать очень прочные, долговечные, износостойкие и, в то же время, легкие конструкции.

Недостатки стеклопластиковой арматуры

Помимо достоинств, пластиковые армирующие материалы имеют и свои недостатки. В этом отношении нужно сказать, что:

Композитный прут нельзя согнуть с малым радиусом изгиба. Поэтому в углах и местах примыкания приходится использовать специальные гнутые элементы заводского изготовления.
Пластиковые пруты невозможно сварить, если возникнет такая необходимость. Их только вяжут (про вязку подробнее изложено здесь) и, в определенные моменты, это может создавать неудобства.
Полимерные материалы не способны выдерживать нагрев более 80-100˚C. Поэтому после пожара, когда само здание осталось целым, армированные конструкции могут потерять свою надежность, чего не бывает с металлом.

При сравнении достоинств и недостатков стальной и стеклопластиковой арматуры становится понятно, что вопрос выбора наилучшего материала довольно непростой.

Вопрос стоимости

Если провести по цене в прайс-листах сравнение пластиковой и металлической арматуры одного и того же диаметра, то сразу заметно, что композитные материалы дороже. Однако повышенная прочность материала из стеклопластика позволяет уменьшать диаметр прута как минимум на один размерный шаг.

Если расчет определяет диаметр стали 10 мм, то его отлично заменяет стеклопластик 8 мм.

Кроме этого, неограниченная длина арматурной струны, взятой из бухты, не требует дополнительных соединений внахлест. Это позволяет использовать меньшее количество материала. В итоге, в большинстве случаев, цена полимерной конструкции не дороже, а даже дешевле, чем стальной.

Какой материал будет лучше для армирования бетона

Выбор лучшей или более подходящей арматуры должен определяться индивидуально для каждого объекта. Основные критерии зависят от:

конструктивных особенностей бетонного монолита и его назначения;
условий дальнейшей технической эксплуатации;
требований к пожарной безопасности конструкции;
наличия агрессивных сред и повышенной влажности;
необходимости выполнения сварочных работ при монтаже;
финансового сравнения двух вариантов.

В некоторых случаях традиционная металлическая арматура остается незаменимой, несмотря на коррозионные свойства и большой вес.

Что лучше, композитная арматура или металлическая? Металлическая арматура способна противостоять механическим повреждениям намного лучше стеклопластиковой. В то же время, полимерные материалы рекомендуется применять при воздействии влаги на бетонную конструкцию, наличии блуждающих токов или низкой эксплуатационной температуре.

Видео по теме

Какая арматура лучше — металлическая или стеклопластиковая: сравнение, плюсы и минусы

По причине активного внедрения в строительную отрасль новых технологий многие специалисты задаются вопросом, какая арматура лучше решит задачу укрепления бетонных конструкций: металлическая или стеклопластиковая? Чтобы обоснованно сделать такой выбор, следует разобраться в преимуществах, которыми обладает арматура из стеклопластика по сравнению с металлическим аналогом. Несмотря на свое относительно недавнее появление, она уже приобрела огромную популярность на рынке строительных материалов.

Стеклопластик или металл?

Особенности стеклопластика

Арматура, изготовленная из стеклопластика, — это пруток, диаметр которого может находиться в интервале 4–18 мм, а длина составлять до 12 метров. Производится он из сверхпрочного пластика. На поверхность такого прутка в процессе его изготовления наносятся спиралевидные ребра, благодаря которым обеспечивается его надежное сцепление с бетонными конструкциями.

Пластиковая арматура, если сравнивать ее с металлическими изделиями аналогичного назначения, благодаря своим прочностным характеристикам и коррозионной устойчивости позволяет создавать более надежные и долговечные каркасные сооружения, что и объясняет популярность, которую активно приобретает данный материал.

Сравнение характеристик металлической и композитной арматуры

Немаловажным является и то, что арматура, изготовленная из стеклопластика, в отличие от металлических изделий, требует особых условий производства, использования качественного сырья и специального оборудования, поэтому ее изготовление в кустарных условиях исключено. Именно поэтому, приобретая на современном строительном рынке арматуру, изготовленную из стеклопластика, вы можете быть уверены в том, что это материал, изготовленный в полном соответствии с требованиями соответствующего нормативного документа.

Уникальные характеристики, которыми отличается арматура, сделанная из стеклопластика, объясняются свойствами ее структуры, включающей в себя:

внутренний стержень, обеспечивающий прочность арматуры; такой стержень изготовлен из параллельных стеклопластиковых волокон, надежно соединенных полимерной смолой;
внешний слой, который представляет собой волокнистое тело, накрученное по спирали вокруг внутреннего стержня; этот слой стекловолокна может быть нанесен по технологии песчаного напыления или двунаправленной навивки.

Стеклопластиковая арматура лучше, чем стальная, работает на сжатие на 30%, а на растяжение на 20%

Стеклопластиковая арматура, в зависимости от предпочтений производителя, может быть изготовлена по различным методикам. Так, на современном рынке есть возможность встретить изделия, внутренний стержень которых выполнен в виде косички из стеклопластикового волокна.

Достоинства и недостатки арматуры из стеклопластика

Арматурные каркасы, выполненные не из традиционных металлических, а из стеклопластиковых элементов, отличаются следующими преимуществами.

В отличие от металлических, имеют легкий вес сооружений, которые не создают значительной нагрузки на фундамент строения, что позволяет продлить срок его эксплуатации.
Стеклопластиковые элементы арматурных каркасов, в отличие от своих металлических аналогов, лучше переносят нагрузки на разрыв, что дает возможность использовать их при укреплении наиболее ответственных бетонных конструкций. Стеклопластиковые арматурные каркасы характеризует оптимальное соотношение их легкого веса и высокой прочности, что позволяет отнести их к отдельной группе строительных материалов, набирающих с каждым годом все большую популярность.
В отличие от металлической арматуры, которая подвержена окислительным процессам и с течением времени уменьшает прочность фундаментных конструкций, каркасы из стеклопластиковых элементов не поддаются влиянию таких негативных факторов внешней среды.
Части арматурных систем, изготовленные из стеклопластика, являются диэлектриком и не проводят электрический ток, что также сказывается на их долговечности. Используемые в качестве элементов заземления металлические арматурные конструкции под воздействием электрического тока окисляются значительно быстрее, чего нельзя сказать о прутках из композитных материалов. Естественно, арматуру из стеклопластика нельзя использовать в качестве заземляющего элемента, но это только самым положительным образом сказывается на ее долговечности.
Износоустойчивость стеклопластиковой арматурной конструкции, как и стальной, также находится на достаточно высоком уровне.
Коэффициент теплового расширения арматурного каркаса, изготовленного из стеклопластиковых элементов, имеет очень близкое значение с аналогичным параметром бетонных конструкций, что значительно снижает риск образования в них трещин при использовании подобного материала.

Соотношение диаметров стержней при устройстве армирующего каркаса фундамента

Если судить по отзывам, то можно выделить следующие недостатки стеклопластиковой арматуры.

В сравнении с изделиями из металла арматура из стеклопластика обладает значительно большим модулем упругости, превышающем аналогичный параметр стальных изделий приблизительно в 4 раза. Означает этот факт то, что стеклопластиковые элементы по сравнению с металлическими будут значительно лучше прогибаться под воздействием механических нагрузок. При использовании данных элементов для армирования дорожного полотна и фундамента такая их характеристика является некритичной, но для укрепления плит перекрытия лучше использовать металлические конструкции или производить дополнительные расчеты.
Армирующие элементы, изготовленные из стеклопластика, обладают свойством сильно размягчаться и терять свою упругость при нагревании до температуры 600 градусов. Поэтому при использовании стеклопластиковых деталей лучше позаботиться о надежной теплоизоляции каркаса, произведенного из композитных материалов.
Выполненные из стеклопластика арматурные прутки нельзя сваривать, в отличие от металлических, поэтому если необходимость в такой операции имеется, лучше воспользоваться изделиями, во внутреннюю часть которых еще на стадии их производства вмонтирована стальная трубка.
Арматуру, изготовленную из композитных материалов, лучше не сгибать на строительной площадке: это может вызвать ее повреждение. Такую операцию, ориентируясь на чертежи арматурного каркаса, лучше выполнить на производственной площадке.
Сложность и непривычная для современных строителей технология монтажа — еще один недостаток армирующих элементов, изготавливаемых из стеклопластика. Между тем такой недостаток нельзя считать слишком значительным, если учитывать, какой надежностью и долговечностью отличаются стеклопластиковые конструкции.

Крепление стеклопластиковой арматуры с помощью хомутов и фиксаторов

Применение арматуры из стеклопластиковых материалов

Уникальные характеристики, которыми отличается арматура, изготовленная из стеклопластиковых материалов, позволяет применять ее в самых различных сферах. Так, данный материал успешно используется в следующих областях:

укрепление фундаментных систем, в особенности тех, которые относятся к ленточному типу;
армирование бетонных конструкций, которые играют роль опорных элементов, в частности, опор ЛЭП;
укрепление бетонных элементов различных ограждений, мостовых систем, дорожного полотна;
армирование элементов железнодорожных путей, тротуарной плитки;
укрепление бетонных конструкций, подверженных высокой коррозионной и динамической нагрузке: причалов, доковых сооружений и др.;
укрепление береговых сооружений;
монтаж канализационных и мелиоративных сооружений;
использование в качестве стержней и сеточных систем в сельском хозяйстве и различных отраслях промышленности;
монтаж сейсмостойких поясов в бетонных конструкциях различного назначения.

Пример использования композитной арматуры при возведении стен по технологии несъемной опалубки

Арматурные элементы, изготовленные из стеклопластика, — это инновационный материал, использование которого позволяет избежать трещин и разрушений в бетонных конструкциях. Преимуществом его применения является и то, что он способен сохранять свои характеристики на протяжении длительного периода времени, чего нельзя сказать о его металлическом аналоге. Между тем выбирая, какие армирующие элементы лучше использовать, следует иметь в виду, что изделия из композитных материалов, достаточно недавно появившиеся на строительном рынке, еще не прошли длительной проверки на практике.

Какую арматуру выбрать: стеклопластиковую или металлическую, каждый пользователь решает сам, но в пользу изделий из стеклопластика и других композитных материалов говорят их механические характеристики, надежность и долговечность.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Как вязать стеклопластиковую арматуру для фундамента: видео, фото

Популярность вопроса о том, как наиболее правильно вязать стеклопластиковую арматуру для укрепления фундамента и других конструкций из бетона, обусловлена тем, что этот материал все активнее начинает использоваться как в капитальном, так и в частном строительстве. Многих из тех, кто собирается применять этот инновационный материал, также интересует вопрос и о том, насколько эффективно его использование для армирования стен строений, возводимых из блочных строительных элементов.

Армирующий каркас плитного фундамента – одна из сфер использования стеклопластиковой арматуры

История появления стеклопластиковой арматуры в строительстве

Стеклопластиковая арматура на самом деле не является новинкой на строительном рынке, она была разработана и начала производиться еще в 60-е годы прошлого столетия. Однако ее высокая стоимость на момент начала производства способствовала тому, что ее использовали для армирования только тех конструкций, в которых стальные укрепляющие элементы подвергались активной коррозии: бетонных конструкций, эксплуатирующихся в суровых климатических условиях, опор мостов и др.

Стеклопластиковая арматура будет лучшим решением при строительстве бетонных сооружений, контактирующих с морской водой

Активное развитие химической промышленности привело к тому, что со временем себестоимость производства стеклопластиковой арматуры значительно снизилась, что и позволило начать применять ее более активно. Широкому использованию данного материала способствовал и тот факт, что в 2012 году был утвержден государственный стандарт (31938-2012), согласно которому определяются требования не только к производству, но также к методам испытаний стеклопластиковой арматуры.

Согласно требованиям вышеуказанного нормативного документа, арматура из стеклопластиковых материалов может выпускаться в интервале диаметров от 4 до 32 мм. Но наибольшее применение, особенно в малоэтажном строительстве, приобрели изделия, диаметр которых составляет 6, 8 и 10 мм. В отличие от аналогичных изделий из стали, стеклопластиковая арматура отпускается заказчику не в виде отдельных прутков, а намотанной в бухты.

Арматура СП: удобная, лёгкая, устойчивая и упругая

В нормативном документе кроме технических характеристик стеклопластиковой арматуры оговорены требования к состоянию ее внешней поверхности. Согласно этим требованиям, на поверхности таких изделий не допускается наличие сколов, расслаиваний, вмятин и других дефектов.

Характеристики материала

Арматура, изготавливаемая из композитных материалов, в зависимости от используемого для ее изготовления непрерывного армирующего наполнителя, подразделяется на несколько категорий:

стеклокомпозитная, которая обозначается аббревиатурой АСК;
углекомпозитная, обозначаемая АУК;
комбинированная или АКК;
и ряд других категорий.

Физико-механические параметры полимерной арматуры различных видов

Выбирая композитную арматуру для укрепления фундамента или стен возводимых строительных конструкций, следует учитывать ее основные характеристики:

предельная температура, при которой эта арматура может эффективно эксплуатироваться;
предел прочности изделия, измеряемый при растяжении; данный параметр рассчитывается как отношение прилагаемой силы к площади поперечного сечения арматурного прутка, для изделий категории АСК он должен быть не меньше 800 МПа, а для арматуры АУК — не менее 1400 МПа;
модуль упругости при растяжении; у углекомпозитной арматуры данный показатель превышает аналогичную характеристику стеклопластиковых изделий более чем в 2,5 раза;
предел прочности изделия, измеряемый при его сжатии; для всех типов композитной арматуры данный показатель должен составлять не менее 300 МПа;
предел прочности арматуры, измеряемый при поперечном срезе; для различных типов композитной арматуры данный показатель должен составлять: для арматуры АСК — 150 МПа и более; для АУК — более 350 МПа.

Арматура из металла или композитных материалов?

Принимая решение, какую арматуру использовать для укрепления фундамента или стен здания, следует сравнить характеристики традиционных изделий из металла и стеклопластика. По сравнению с металлическими, стеклопластиковая арматура обладает следующими преимуществами:

исключительная устойчивость к коррозии: фундаменту, для укрепления которого использована композитная арматура, не страшно взаимодействие с кислотными, солеными и щелочными средами;
обладая низкой теплопроводностью, стеклопластиковая арматура не создает мостиков холода, что является особенно актуальным качеством для эксплуатации зданий в климатических условиях нашей страны;
материалы, применяемые для изготовления стеклопластиковой арматуры, являются диэлектриками, поэтому фундаменты и стены, для укрепления которых она использована, обладают абсолютной прозрачностью для радио и электромагнитных волн;
вес композитной арматуры значительно ниже, чем масса изделий, изготовленных из металла;
прочность армирующих прутков из стеклопластика практически в 2–3 раза выше, чем у арматуры, изготовленной из металла;
по причине того, что композитная арматура поставляется заказчику в бухтах по 100–150 метров, при укреплении фундамента с ее использованием можно минимизировать количество стыковочных соединений, которые, как известно, являются наиболее слабыми местами в любой бетонной конструкции;
приобретение композитной арматуры более экономически выгодно за счет того, что вы можете купить ровно такой объем, который вам необходим для укрепления фундамента или стен своего строения, не ориентируясь на фиксированную длину прутков, как в случае с изделиями из металла;
коэффициент теплового расширения композитных материалов почти идентичен с аналогичным параметром бетона, поэтому в конструкциях, для армирования которых они используются, практически не возникает трещин.

Если сравнивать по стоимости, то затраты на использование металлических и стеклопластиковых изделий практически одинаковые.

Сравнение металлической и стеклопластиковой арматуры (нажмите для увеличения)

Самым значимым недостатком арматуры, изготовленной из стеклопластика, является достаточно низкий показатель ее прочности на излом, что ограничивает ее применение для укрепления сильно нагруженных бетонных конструкций.

Особенности использования композитной арматуры

Арматуру, которая изготовлена из композитных материалов, преимущественно используют для укрепления ленточных или плитных фундаментов в малоэтажном строительстве. Объясняется это тем, что данная арматура по причине своего относительно недавнего появления на отечественном строительном рынке еще мало изучена и не протестирована длительной практикой своего использования.

Прежде чем приступить к монтажу арматурного каркаса, необходимо подготовить опалубку для заливки будущего фундамента. Такая процедура выполняется по стандартной схеме, как и в случае использования металлической арматуры. Для армирования ленточных фундаментов небольших строений преимущественно используют композитные прутки диаметром 8 мм, что соответствует 12-ти миллиметровым изделиям из металла. В первую очередь из таких прутков вяжут сетки, из которых затем монтируют армирующий каркас.

Скрепление арматурной сетки с помощью вязальной проволоки

При использовании прутков из композитных материалов важно знать, как вязать стеклопластиковую арматуру так, чтобы из нее получился надежный каркас, который эффективно укрепит бетонную конструкцию. Элементами, которые позволят надежно и правильно связать такую конструкцию, могут быть пластиковые хомуты или обычная вязальная проволока. Выбор того или иного варианта зависит только от личных предпочтений и наличия под рукой тех или иных приспособлений.

Как изготовить надежный каркас для фундамента

Для того чтобы правильно изготовить основу для ленточного фундамента, для которого будет использоваться стеклопластиковая арматура, можно просмотреть обучающее видео и воспользоваться несложными рекомендациями. Итак, алгоритм изготовления такого каркаса выглядит следующим образом.

Прежде чем вязать арматуру, необходимо составить чертеж своего будущего каркаса и нарезать все элементы для его изготовления по точным размерам.
Поперечные прутья нижнего слоя арматурного каркаса позиционируют при помощи специальных фиксаторов. Устанавливать такие элементы можно как до начала сборки арматурного каркаса, предварительно вымерив размер его ячеек, так и после его готовности.
Размер ячеек зависит в первую очередь от размеров ленточного фундамента, который вы собираетесь укреплять. Такой размер может варьироваться в достаточно широких пределах: 15–30 см.
Продольные прутья арматурного скелета перед тем, как вязать, лучше предварительно разложить на земле и сделать на них отметки маркером в тех местах, где к ним будут фиксироваться поперечные элементы. Начав вязать арматуру, следует следить за тем, чтобы элементы фиксировались друг с другом строго под прямым углом.
Поперечные перемычки нужно вязать с продольными элементами каркаса с их нижней стороны. Чтобы армирующий скелет и, соответственно, будущий фундамент получился надежным и устойчивым, пластиковые хомуты или вязальную проволоку в местах соединений следует вязать потуже.
Изначально изготавливаются горизонтальные слои армирующего каркаса, только потом следует вязать их между собой вертикальными перемычками. Фиксировать вертикальные перемычки также необходимо с внутренней стороны ячеек каркаса, это позволит вам получить в итоге надежную и устойчивую конструкцию, которая не разъедется в процессе заливки бетона и будет отлично выполнять свои армирующие функции.
Углы — это особое место армирующей конструкции, и им необходимо уделить отдельное внимание. Стеклопластиковую арматуру не рекомендуется самостоятельно гнуть под воздействием нагрева, что может самым негативным образом сказаться на ее прочностных характеристиках. Поэтому угловые элементы арматурного скелета лучше вязать из уже гнутых прутков, которые сегодня можно приобрести, либо аккуратно выполнять изгиб без теплового воздействия.
После того, как арматурная конструкция будет полностью готова, ее необходимо аккуратно поместить во внутреннюю часть уже подготовленной опалубки.

Схема армирования углов ленточного фундамента

Схема армирования примыканий ленточного фундамента

Если вязать элементы арматурного каркаса при помощи проволоки, то для облегчения своего труда можно изготовить вязальный крючок, для чего удобно использовать старую отвертку. Как сделать такой крючок и вязать с его помощью арматурный каркас, так же можно ознакомиться по соответствующему видео.

Изготовление армирующего каркаса из прутков, которые сделаны из стеклопластика, — несложный процесс, о чем можно судить даже по обучающему видео, где подробно показано, как его вязать. Для работы с таким материалом, как стеклопластик, вам не потребуются специальные инструменты и сложное оборудование, его легко резать и вязать, он обладает более легким весом, чем арматура, изготовленная из металла.

В любом случае, выбирая такой материал для укрепления фундамента или стен своего дома или строения любого другого назначения, следует иметь в виду, что вы поступаете на свой страх и риск, так как стеклопластиковая арматура появилась недавно на отечественном строительном рынке, и ее характеристики еще не до конца подтверждены длительностью применения на практике.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Пластиковая арматура: плюсы и минусы использования

Современные строительные технологии предусматривают использование новых материалов, обладающих улучшенными характеристиками. Одна из последних разработок научных и строительных организаций – пластиковая арматура. Благодаря комплексу эксплуатационных свойств, она успешно соперничает с металлическими прутками, которые постепенно разрушаются в результате коррозионных процессов. Стеклоарматура используется для обеспечения повышенного запаса прочности конструкций из бетона, контактирующих с пресной и соленой водой, а также агрессивными средами.

Композитная арматура – стеклопластиковый материал для усиления бетона

Композитная стеклопластиковая арматура представляет собой новый стройматериал, изготовленный из различных волокон:

базальтовых;
стеклянных;
полиамидных;
карбоновых.

Стеклопластиковая арматура представляет собой строительный материал, созданный на основе связанных сложным составом волокон

Название полимерной арматуры определяется разновидностью применяемых волокон:

базальтопластиковые прутки производятся из базальтовой нити;
стекловолоконная арматура изготавливается на базе стеклянного волокна.

Начинающие застройщики интересуются, можно ли использовать стеклопластиковую арматуру для фундамента, а также, как ведет себя арматура из стекловолокна в газобетонных стенах. Современная технология изготовления, предусматривающая пропитку пучка волокон термопластичной смесью на базе полимерных компонентов, обеспечивает требуемую прочность готовой продукции.

Полимеризуясь при повышенной температуре, собранные в пучок нити застывают и приобретают необходимую форму. Комбинирование волоконных нитей позволяет повысить эксплуатационные свойства.

Улучшенное сцепление стеклоарматуры с бетоном обеспечивается путем нанесения на внешнюю поверхность полимерных стержней следующих материалов:

мелкофракционного песка;
мраморных частиц;
измельченного гранита.

Поперечные или спиралеобразные рифления повышают прочность арматуры и улучшают сцепление с бетонным массивом.

Волокна связываются между собой полиэфирными смолами композита

Пластиковая арматура – особенности стройматериала

Пластиковая арматура, предназначенная для повышения прочности конструкции из бетона, имеет свои особенности.

Главное отличие данного материала – легкий вес, а также двухслойная конструкция:

внутренний слой представляет собой сердцевину прутка, состоящую из продольных нитей, залитых композитной смесью. Сердцевина повышает сопротивляемость материала влиянию разрывающих и сжимающих нагрузок;
внешний слой сформирован группой нитей, закрученных по спирали. Характерное расположение наружных волокон повышает стойкость прутков к кручению, а также улучшает контакт полимерной арматуры с бетоном.

Полимерные нити повышают рабочие свойства композитных стержней, которые успешно конкурируют со стандартной металлической арматурой. Отличительные особенности стеклоарматуры:

пониженная в 4-5 раз масса по сравнению со стальными стержнями. Основное преимущество материала позволяет облегчить работы и уменьшить расходы, связанные с транспортировкой;
полимерный материал по стойкости к растяжению двукратно превосходит сталь. Это позволяет с уменьшенными параметрами наружного диаметра обеспечивать требуемый запас прочности;
устойчивость к коррозионному разрушению и нейтральность к воздействию агрессивных жидкостей. Полимерные прутки сохраняют свои свойства во влажной среде;
уменьшенный по сравнению со сталью коэффициент теплопроводности. Полимерный материал позволяет осуществлять строительство и ремонт домов, предотвращая образование перемычек холода;
возможность сборки силовых каркасов без электрической сварки. Это упрощает процесс фиксации прутков, а также снижает объем затрат.

Для производства этой строительной арматуры используется стеклопластик

Особенности конструкции и эксплуатационные характеристики позволяют использовать стеклоарматуру вместо стальных прутков для решения широкого комплекса задач.

Стеклоарматура – виды стержней

Пластиковая арматура производится из разных видов нитей. Применяются следующие разновидности композитных стержней:

стеклопластиковые, обозначаемые сокращенно АСП. Сердцевина выполнена из стеклянных волокон, обладающих повышенной стойкостью к влиянию влаги. Изделия применяются для повышения прочности фундаментных оснований и дорожных покрытий;
базальтопластиковые, маркируемые АБП. Легко отличаются по черному цвету базальтовых волокон. Стержни из базальтопластика превосходят стеклопластиковые прутки по способности воспринимать растягивающие нагрузки, а также величине упругой деформации;
углепластиковые стержни с маркировкой УГП изготовлены на основе карбона, применяемого при производстве бетонных композитов. Повышенный уровень затрат на приобретение углепластиковой арматуры компенсируется рабочими свойствами материала, а также легкостью работы с ним;
комбинированные. Арматура с индексом АКК изготовлена из базальтовых и стеклянных волокон, характеризуется повышенными прочностными свойствами. Полимерные прутки АКК на стеклобазальтовой основе используют для специальных целей.

Выбор композитных стержней осуществляется в зависимости от сложности поставленных задач.

Существуют различные вариации моделей арматуры, причем некоторые из них довольно необычны

Как изготавливается пластиковая арматура

Процесс производства полимерной арматуры осуществляется на автоматизированных линиях и предусматривает следующие стадии:

Заполнение бункера подающего модуля полимерным составом.
Подачу композитных волокон и обеспечения равномерного натяжения.
Термическую обработку материала для удаления воды и включений масла.
Загрузку полимерных волокон в резервуар с нагретыми связующими ингредиентами.
Протягивание пропитанных нитей через насадку, осуществляющую их навивку.
Полимеризацию исходного материала в печи при высокой температуре.
Охлаждение полученных прутков и разрезание их на заготовки требуемых размеров.

Характеристики оборудования гарантируют качество получаемой продукции.

Область применения стеклоарматуры

Полимерная арматура используется для решения различных задач:

производства композитных бетонов, используемых для постройки монолитных конструкций;
сооружения фундаментных основ зданий и заливки монолитных плит;
повышения прочности стен, построенных из кирпича;

Сфера применения этого строительного материала обширна

строительства портовых объектов и специальных конструкций по укреплению береговой линии;
сооружения покрытий автомобильных дорог и усиления бетонных откосов;
постройки оградительных конструкций для железнодорожных и транспортных магистралей;
производства изделий из бетона, нуждающихся в преднапряженном армировании;
строительства транспортных развязок, мостов, путепроводов и эстакад;
сооружения бетонных конструкций в сейсмических зонах.

Пластиковые стержни не нуждаются в устройстве гидроизоляции независимо от выбора схемы армирования конструкций. Применение для армирования бетона арматуры из стеклопластика и использование полимерных стержней осуществляется на основании предварительно выполненных вычислений. Техникой расчета усиленного бетона для строительства владеют работники специализированных организаций.

Достоинства стеклоарматуры

Застройщики интересуются, какие имеет пластиковая арматура плюсы и минусы. Как и все строительные материалы имеет стеклопластиковая арматура недостатки и преимущества. Главные достоинства стеклоарматуры:

увеличенный запас прочности;
приемлемый уровень цен;
небольшой вес прутков;
стойкость к коррозии;
устойчивость к агрессивным средам;
уменьшенная теплопроводность;

Пластиковая арматура в строительстве сегодня используется все чаще, что связано с ее уникальными характеристиками

экологическая чистота;
продолжительный период эксплуатации;
легкость механической обработки;
удобный вариант поставки;
возможность сборки каркасов без применения сварки;
сохранение свойств при отрицательных температурах;
диэлектрические характеристики.

Благодаря комплексу достоинств композитные стержни пользуются популярностью.

Слабые стороны стекловолоконных прутков

Наряду с достоинствами, имеет также стеклоарматура минусы.

Основные недостатки:

уменьшение прочностных свойств при нагреве более 200 °C;
повышенная вероятность возгорания при нагреве;
недостаточно высокий модуль упругости;
уменьшение прочностных свойств при эксплуатации и контакте со щелочами;
невозможность гибки прутков без применения специальных технологических методов.

Указанные недостатки ограничивают сферу использования.

Отзывы строителей

Необходимо отметить положительные отзывы о композитной арматуре, которые оставляют профессиональные строители.

Они акцентируют внимание на следующих свойствах:

увеличенной упругости;
способности воспринимать деформации;
уменьшенной теплопроводности;
коррозионной стойкости.

Также отпадает необходимость в экранировании благодаря диэлектрическим характеристикам и нейтральности к воздействию электромагнитного излучения. Необходимо отметить, что отсутствуют отрицательные отзывы о пластиковой арматуре, применяемой для фундамента.

Заключение

Использование стеклопластиковой арматуры, обладающей повышенными свойствами, осуществляется в различных сферах. Стекловолоконная арматура превосходит по характеристикам стальную. Отвечая на вопрос, почему арматуру вяжут, а не сваривают, сообщаем, что при сварке нарушается структура металла. Изготовление каркасов из арматуры полимерной позволяет избежать негативных факторов. Приняв решение использовать композитный материал для повышения прочности, изучите, для чего нужно армирование, а также разберитесь, как правильно армировать углы ленточного фундамента.

Стоит ли доверять композитной арматуре

Композитная арматура – сравнительно молодой в строительстве материал, который, несмотря на свой возраст, успел себя положительно зарекомендовать среди сообщества строителей, и прочно обосноваться на стройплощадке, потеснив стальную арматуру. Это – материал, состоящий из нескольких компонентов. Точнее, основных компонентов два:

Волокна, которые несут основную нагрузку, и непрерывно тянутся по всей длине арматурного стержня. Объем волокон должен быть не менее 75% от массы арматуры.
Связующее на основе термореактивных смол, благодаря которому компоненты соединяются в единое целое.

Диаметр арматуры, согласно нормативному документу ГОСТ 31938-2012, устанавливается и используется следующий: 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28 и 32 мм. Из них диаметры от 4 до 8 производятся и продаются в скрученном виде (мотках, барабанах), что облегчает транспортировку. Остальные диаметры производятся и продаются в прутках со стандартной длиной 6 – 12 метров.

Состав композитной арматуры бывает различный, и, в зависимости от компонентов, меняются свойства и себестоимость готового продукта.

Какая бывает композитная арматура

Классификация композитной арматуры в соответствии с составом волокон, несущих основную нагрузку, следующая:

стеклопластиковая,
базальтокомпозитная;
углекомпозитная,
арамидокомпозитная
комбинированная композитная арматура.

В последнем варианте разные волокна комбинируются в необходимой пропорции. Оптимальный вариант по себестоимости и свойствам – стеклопластиковая арматура, которая и получила наибольшее распространение.

На наружную оболочку композитной арматуры следует обратить особое внимание. Арматура (и композитная, и стальная) должна как можно плотнее сцепляться с бетоном, который она армирует, и эту задачу решает именно наружная поверхность. У разных производителей оболочка выполнена по-разному; например, где-то – это выступы волокон определённой формы, где-то – песок крупной фракции, и т.д.

Как правильно укладывать композитную арматуру

Перед заливкой бетонного элемента композитная арматура укладывается и вяжется в виде пространственного жесткого каркаса. Если вы покупали материал в бухте, её необходимо размотать, разрезать на нужные отрезки, и дать ей распрямиться, отлежаться, вернуть свою форму.

Далее, мы определяем необходимую для нашего бетонного изделия форму каркаса (или прибегая к помощи квалифицированных специалистов, или ищем информацию в интернете, и на свой страх и риск сами проектируем каркас). К сожалению, каждое изделие индивидуально, и в каждом конкретном случае правильный путь – это работа инженера-проектировщика, который в составе проекта дома, опираясь на расчетные данные проекта дома, предоставит дополнительно формы и размеры каркасов для армирования, а также диаметр арматуры и другие данные.

В местах пересечения прутков их необходимо зафиксировать. Фиксация выполняется либо при помощи специальных кляймеров (это идеальный вариант), либо при помощи пластиковых хомутов, если нет специализированного крепежа. Угловые пересечения прутков могут быть выполнены либо в металле (комбинируем композитный каркас и стальную арматуру), либо могут быть изготовлены на заводе-производителе цельнолитым элементом.

Так, как композитный каркас имеет малую жесткость и меняет свои размеры от малейших наружных воздействий, его необходимо закрепить. Идеальным решением будет применение стальных элементов каркаса, которые увеличат жесткость и позволят композитным пруткам не сдвинуться с места при заливке бетоном.

Что лучше: композитная или стальная арматура?

Поскольку до композитной арматуры свойства бетона улучшали исключительно стальной арматурой, и композитная арматура является прямым конкурентом стальной, повсеместно принято сравнивать два вида арматуры. Сравним и мы.

Итак, плюсы композитной арматуры:

Вес. Композитная арматура весит меньше в несколько раз.
Форм-фактор. Композитная арматура малых диаметров продается в скрученном виде, в бухтах. Это позволяют транспортировать её на личном автомобиле.
Коррозия на стеклопластиковую арматуру не распространяет свое действие, в отличие от стальной арматуры. Вследствие этого, более долгая служба.
Не проводит электричество. Не создает препятствий для радиосигналов, для сигналов мобильных телефонов.
Более устойчива к воздействию отрицательных температур. Сталь при низких температурах становится более хрупкой, композитная арматура сохраняет свои свойства.
Теплопроводность небольшая, вследствие этого дом, армированный композитной арматурой, в холодное время года лучше сохраняет тепло.
Экологична. Не наносит вред природе при разложении.

Минусы композитной арматуры:

Не пластична. Арматуру в условиях строительства часто необходимо гнуть, с последующим сохранением формы. Стальная арматура гнется и фиксируется в согнутом положении, а вот стеклопластиковая, к сожалению, нет. После того, как термореактивная смола-связующее затвердеет, изменить её форму уже нельзя, можно только сломать. Но выход есть, и даже не один: можно заказать на заводе арматуру какой угодно формы или комбинировать стальную и композитную арматуру.
Не сваривается. К сожалению, сварка композитной арматуры невозможна. Но есть решение. Если есть такая необходимость, можно использовать композитную арматуру, оканчивающуюся металлическими прутками. Соединение композитной арматуры и металлического прутка выполняется на производстве.
Не стойка к тепловому разрушению. Держит температуру до 150-160 градусов по цельсию. То есть, при пожаре бетон, армированный стальной арматурой, при разрушении повиснет на прутках стали, а вот бетон с композитной арматурой после нагрева более 150 градусов, просто упадет.
Высокая вредность при резке. При обработке образуются мельчайшие острые частицы, загрязняющие рабочее пространство, угрожающие дыхательным путям, органам зрения.
Не жесткая. Модуль упругости композитной арматуры меньше аналогичного у стальной в 4 раза. То есть, для того, чтобы армированный композитной арматурой бетон работал на растяжение так же, как армированный стальной арматурой, нужно увеличить диаметр композитной арматуры. Пример: диаметр стальной арматуры 12 мм, диаметр композитной арматуры должен быть 24 мм. То есть, это не выгодно экономически, и для перекрытий лучше брать стальную арматуру.

Вывод: Композитная арматура имеет как плюсы, так и минусы. Поэтому, в каждом конкретном случае нужно тщательно взвесить все качества стальной и композитной арматуры, и выбрать для себя нужный вариант в соответствии с конкретной ситуацией.

Пластиковые фитинги по лучшей цене — Выгодные предложения на пластиковые фитинги от мировых продавцов пластиковых фитингов

Отличные новости !!! Вы попали в нужное место для пластиковой фурнитуры. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя пластиковая фурнитура в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили пластиковые аксессуары на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в пластиковой фурнитуре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести пластиковые фитинги по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Пластиковые фитинги по лучшей цене 25 — Выгодные предложения на пластиковые фитинги 25 от глобальных продавцов пластиковых фитингов 25

Отличные новости !!! Вы попали в нужное место для пластиковых фитингов 25. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний пластиковый фитинг 25 в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили пластиковый фитинг 25 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в пластиковом фитинге 25 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести пластмассовый штуцер 25 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми фитингами обеспечивают надежное обслуживание без утечек.Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот что можно и чего нельзя делать при сборке стыков из ПВХ:

Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
Не наматывайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
Не затягивайте слишком сильно.
Затяните пальцами плюс один или два оборота.

На фитингах из ПВХ с наружной резьбой каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются.Это называется конусностью, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2. 1. Все производители труб добровольно соблюдают эти стандарты, чтобы гарантировать своим клиентам получение качественных материалов.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разрубит внутреннюю часть фитинга так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разделить, чем соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Для однодюймовой трубы из ПВХ нагрузка на один оборот после затяжки вручную составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, которое затягивается на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на кв. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(График 40 и 80)

			Затяжка от руки + 2 оборота
Размер	Деформация / поворот	Напряжение / поворот	Максимально допустимый Гидростатическое напряжение
(IPS)	(дюйм / дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)
½	0.00588	2352	6704
¾	0,00461	1844	5688
1	0,00447	1788	5576
1 ¼	0.00349	1396	4792
1 ½	0,00302	1208	4416
2	0,00239	956	3912
2 ½	0.00287	1148	4296
3	0,00234	936	3872
4	0,0018	720	3440

Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и растяжение. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами обязательно использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающая смесь под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и отверждающие пасты допускают появление утечки, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте те же резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, рейтинг всей системы должен быть снижен на 50 процентов.

Таблица 2

**Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F**

Размер	График 40	График 80
(IPS)	Сварка растворителем	Сварка растворителем	Резьбовое соединение
½	600	850	425
¾	480	690	345
1	450	630	315
1¼	370	520	260
1½	330	470	235
2	280	400	200
2½	300	420	210
3	260	270	185
4	220	320	160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

Существует множество различных стилей резьбы, которые используются в производстве фитингов из ПВХ.Далее объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая соответствующие типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают наклонные зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образный вырез.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, потому что здесь нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает детали высокого качества, которые менее подвержены поломкам. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», характерное для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя системы из термопласта с резьбой не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб больших размеров (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по изготовлению резьбовых соединений в трубах и фитингах из термопласта должны соблюдаться и адаптированы из Института пластиковых труб:

Направляйте резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы из Списка 80.
Для труб из ПВХ и ХПВХ с номинальным давлением уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась под прямым углом к оси трубы.Необходимо удалить любые заусенцы или острые края на направляющей, которые могут поцарапать трубу. — Не используйте смазочно-охлаждающую жидкость. Тем не менее, иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
При изготовлении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Обычно достаточно одного-двух оборотов после затяжки вручную. Дальнейшее затягивание может привести к расколу пластиковых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.

250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Представьте себе соединение двух стальных стержней болтами. Когда гайка натягивается на болт, гайка вращается «свободно», и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не является «свободно вращающейся», но обеспечивает сопротивление вращению или крутящему моменту.

Крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение являются ключевой частью успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинение более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение тугого соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы соединения.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до тех пор, пока не будут присутствовать зажимные усилия, коническая резьба будет «свободно вращаться» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, отличается по диаметру. Когда наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая часть растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность стыка — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от нарушения затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на наружном диаметре охватывающей части меньше, чем на делительном диаметре, что показывает, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть диаметром 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Следовательно, с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу из строя фитингов из ПВХ. Если мы затягиваем соединение на 3,9 оборота вручную, мы превышаем прочность ПВХ и вызываем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на кв. Дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунтов на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до разрушения и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковую муфту? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ^®, уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопрягаемой резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которого монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватывающего компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны из тефлона ^®, смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Пластиковые штуцеры cpvc планки / штуцеры cpvc / пластиковые штуцеры / штуцеры ASTM2846

cpvc

Экспортные рынки:	Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия, Западная Европа
Место происхождения:	Чжэцзян в Китае
Детали упаковки:	коробка

Технические характеристики

Пластиковый ремешок фитинги из ПВХ
Стандарт: ASTM D2846
Размер: 1/2 «-2»
Цвет: светло-желтый цвет
Материал: Flowguard

Название	Размер
КОЛЕНО из ХПВХ 90	D20
	D25
	D32
	D50
	D63
	D90
	D110
	D160
	D200

колено из ПВХ

фитинги из ПВХ тройник женский из ПВХ с латунной вставкой

труба из ПВХ;

муфта cpvc;

колено 90 градусов из ПВХ;

тройник из пвх;

колено 45 градусов из ПВХ;

переходник cpvc male;

латунная муфта с наружной резьбой из ПВХ;

кольцо переходное из ПВХ;

переходник с внутренней резьбой cpvc;

переходник с внутренней резьбой из ПВХ с латунной вставкой;

муфта редукционная cpvc;

тройник женский из ПВХ с латунной вставкой;

заглушка из ПВХ;

колено переходное 90 ° cpvc с латунной вставкой;

тройник редукционный из пвх;

компактный шаровой кран из ПВХ;

тройник с наружной резьбой из ПВХ с латунной вставкой;

cpvc union;

муфта с внутренней резьбой из ПВХ с латунной вставкой;

муфта из ПВХ с латунной вставкой;

cpvc step over bend;

клипса cpvc;

Поперечный тройник из ПВХ;

мужской союз cpvc;

заглушка из ПВХ.

SieuThanh пластик, пластмассовые фитинги

(0) Регистр Войти Дом
Измерительные приборы
Измерительные приборы и инструменты
Оптические инструменты
Измеритель температуры и влажности
Манометры, датчики крутящего момента
Прецизионные весы
Электроизмерительные приборы
Манометр, Расходомер
Тестер твердости
Измерительные машины
Другое измерение
Другое измерение — другое
Лабораторное оборудование и принадлежности
Система подготовки проб
Оборудование для лабораторной комнаты
Инструменты и приспособления, связанные с лабораторией
Принадлежности для защиты лабораторного помещения
Лаборатория химии
Лабораторная Мебель
Другие лабораторные принадлежности
Автоматизация и управление
Инвертор
Счетчик, Таймер
Автоматический выключатель (ACB)
Кодировщик
Программируемый логический контроллер (ПЛК)
Набор контроллеров
Источник питания
Контактор
Датчик
Переключатели
Контактор для электрического ящика
Нажать кнопку
Сигнальная лампа
Реле
Предохранитель, Cosse, Терминал
Домино
Электрическая коробка
Другая автоматизация и управление
Электрооборудование и принадлежности
Промышленный автоматический выключатель (CB)
Электрический вентилятор
Лампа, Свет, Аксессуары
Электрический провод, электрический кабель
Переключатель
Розетки
Табличка устройства
Электрический стенд
Электрические вилки
Монтажная коробка и крышка
Электрическая доска
Электрическая коробка
Розетка для ТВ, данных, телефона
Стабилизатор напряжения, трансформатор
Кондиционеры и расходные материалы
Генератор, ИБП
Другое электрическое оборудование
Строительное оборудование и материалы
Товары для супермаркетов
Промышленные трубы и принадлежности
Водопровод и принадлежности
Принадлежности для ванной
Кухонные принадлежности
Краски и расходные материалы
Замки, аксессуары для дверей
Принадлежности для стиральных машин
Гражданский водяной насос
Клапан для водопровода
Строительный материал
Инструменты для каменщика
Провода
Пластиковые изделия
Водоснабжение — Другое
Ручные инструменты
Ручные инструменты
Электроинструменты, Электроинструменты
Пневматические инструменты, превматические инструменты
Лазерные инструменты
Гриль
Сложить лестницу
Веревка, шнур, проволока, веревка
Инструмент для монтажа и демонтажа
Трубогиб
Ручной насос
Зажимные инструменты
Обычные ручные инструменты
Метизы и крепеж
Болты, гайка, прокладка
Винты
Гвоздь, Винты, Заклепка
Винты, Гвоздь
Болт с потайной головкой и шестигранной головкой
Материалы
Другое оборудование и метизы
Безопасность и защита
Защита персонала
Оборудование для защиты от падения
Системы безопасности
Персональная противопожарная защита
Противопожарное оборудование
Спасательное оборудование
Обнаружение пламенного газа
SCBA — B.Компрессор
Другая безопасность, защита
Упаковочная система
Инструменты и машины для обвязки стальной лентой
Стальная лента и принадлежности
Аксессуары для стальной ленты
Инструменты и машины для обвязки пластиком
Пластиковая лента и принадлежности
Аксессуары для пластиковой обвязки
Стретч-пленка
Лента, машина для запечатывания картона
Другая упаковка
Промышленные детали и аксессуары
весна
Preumatic & Air аксессуары
Промышленный пояс
Ленточный конвейер
Промышленная сеть
Подшипник
Промышленный клапан
Промышленный насос
Тиски, зажим
Аккумулятор
Режущие инструменты
Датчик, тензодатчик
Мотор
Трубы и принадлежности
Уплотнения, уплотнительные кольца, стопорное кольцо
Промышленные детали и материалы
Машины, оборудование
Компрессор воздуха малого типа
Градирни
Осушитель воздуха
Промышленный чиллер
Металлоискатель
Оборудование для уборки
Медицинское оборудование
Размагничиватель
Вакуумное уплотнение
Магнитные изделия
Звуковая система
Таймеры
Другие машины
Поставки промышленных материалов
Химическая
Масло, Смазка
Промышленная смазка
Промышленный клей
Промышленная лента, Промышленный клей
Газовое топливо
Ковров
Чистящие средства
Прочие промышленные расходные материалы
Устройство для падения и подъема, транспортировочное
Ручка тележки
Низкий вилочный погрузчик
Высокий вилочный погрузчик
Электрическое падение и подъем
Воздушная рабочая платформа
Cash Fork лифт
Столовый подъемник
Рычаг-домкрат, грузовая тележка
Падение и подъем дизеля
Подъемник, Балансир
Лебедка
Другие
Канцелярские товары
ПК, Ноутбук, Аксессуары
Маркировка штампа
Принтеры и расходные материалы для печати
Лента, Ленточный резак
Лезвия для ножей
Ручка
Сигнальные кабели
Считыватель бар-кода
Увлажнитель для офиса
Офисные помещения
HDD, USB, элементы памяти
Вешалка
Телефон, Мобильный телефон, Аксессуары
Водонагреватель и охладитель
Кулер
Зарядное устройство
Камера
Другие канцелярские товары
Посмотреть всю категорию
Все категории
Дом
Измерительные приборы »
Измерительные приборы
Измерительные приборы и инструменты
Оптические инструменты
Измеритель температуры и влажности
Датчики силы, датчики крутящего момента
Прецизионные весы
Электроизмерительные приборы
Манометр, расходомер
Тестер твердости
Измерительные машины
Другое измерение
Другое измерение — другое
Лабораторное оборудование и принадлежности »
Лабораторное оборудование и принадлежности
Система подготовки проб
Оборудование для лабораторного зала
Инструменты и приспособления для лаборатории
Принадлежности для защиты лабораторного помещения
Лабораторная химия
Лабораторная мебель
другие лабораторные принадлежности
Автоматизация и управление »
Автоматика и управление
Инвертор
Счетчик, таймер
Автоматический выключатель (acb)
Кодировщик
Программируемый логический контроллер (ПЛК)
Набор контроллеров
Источник питания
Контактор
Датчик
Переключатели
Контактор для электрического ящика
Нажать кнопку
Сигнальная лампа
Реле
Предохранитель, cosse, клемма
Домино
Электрическая коробка
Другая автоматизация и управление
Электрооборудование и материалы »
Электрооборудование и принадлежности
Промышленный автоматический выключатель (CB)
Электрический вентилятор
Лампа, свет, аксессуары
Электрический провод, электрический кабель
Список компаний, производящих пластиковые фитинги
Yuyao Xinghua Pipe Industry Co., ООО
PP-R трубы и фитинги из полиэтилена высокой плотности профессиональный производитель Yuyao Xinghua Pipe Industry Co., Ltd основана в 1998 году. Наш основной ассортимент продукции охватывает полипропиленовые (ПП) пластиковые трубопроводные системы давления и / или распределения горячей воды (отопления) Полиэтилен (ПЭ ) Фитинг Fusion. В связи с …
Телефон ： 86-574-62154658 Адрес ： № 298 Zhenxing South Road, Simen
Zhongshan Jingyi Plastic Tooling And Production Co., ООО
Zhongshan Jingyi Plastic Tooling and Production Co., Ltd., основанная в 2000 году, первоначальное название — фабрика пресс-форм. Какой специализированный дизайн пластмассовых изделий, изготовление физических моделей рук, производство пресс-форм, изготовление деталей под давлением, обработка поверхности изделий. Наша мастерская …
Ningbo Concord Pneumatic Co., ООО
sa Производитель фитингов, включая пневматические фитинги, фитинги с одним касанием (R & NPT), два фитинга, компактный регулятор скорости, обратный клапан, стопорный ручной клапан, глушитель, трубку, латунные мини-пластиковые фитинги, соединитель, муфту и т. Д.
Телефон ： 86-0574-88847771 Адрес ： Промышленная зона Сикоу, Нинбо, Чжэцзян, Китай
Пнеулин Поставка Инк
Мы являемся производителем, поставщиком, разработчиком и производителем пневматических компонентов для промышленных, медицинских и ветеринарных рынков.создавать множество продуктов, состоящих из элементов с добавлением клапанов, включая специальные узлы, фитинги для пластиковых труб, диафрагмы, ограничители потока, фильтры, проверки …
Телефон ： 1-970-506-9670 Адрес ： 2881 Блок 31-й авеню 2А
Ninghai Ruifeng Plastic & Rubber CO., LTD
Ningbo Ruifeng Limited Company профессионально производит пластмассовые изделия, электроприборы, фурнитуру для бытовой техники, пластмассовые и резиновые аксессуары для автомобилей.Компания осуществляет стиль работы «быстрое реагирование, немедленно», мы можем предоставить услуги OEM, а также помочь вам в разработке …
Телефон ： 86-574-65352919 Адрес ： guangming, ningbo, zhejiang, China
Ningbo Mingsheng Plastic & Mold Co., Ltd.
Ningbo Mingsheng Plastic & Mold Co., Ltd. может настроить все виды металлических изделий из пластика, и у нас есть 21-летний опыт в области производства автомобильных деталей, литье под давлением из алюминия, мебельной фурнитуры, деталей клапанов из нержавеющей стали. Наш производственный процесс включает ЧПУ …
Телефон ： 86-574-86817188 Адрес ： Buliding 2 No. 10, Laoshan Road
Ningbo Concord Pneumatics Co., ООО
Как профессиональный производитель гидравлических соединителей, наша продукция широко используется в системах передачи энергии и управления во всем мире. Наша цель — предоставить клиентам надежный, функциональный и эффективный сервис. Мы рассматриваем критику требований со стороны практической практики как …
Телефон ： 86-574-88847771 Адрес ： Промышленная зона Сикоу
EGEPLAST Joint Stock CO.МАЖАР ЗОРЛУ ГРУППЫ …
Акционерное общество «Эгепласт» является ведущей компанией на протяжении 44 лет, основной вид деятельности — производство пластиковых труб и фитингов (из ПВХ, ППХ, ПП, ПЭ) различного назначения.

плюсы и минусы, армирование композитной арматурой

Что такое стеклопластиковая арматура

Классификация

Технические характеристики

Стоимость стеклопластикового прута

Плюсы и минусы применения стеклопластика

Сфера применения

Технология армирования фундаментов

Сборка армирующего каркаса

Заливка бетонной смеси

Горизонтальное армирование

В заключение

Видео по теме

Какая арматура лучше: металлическая или стеклопластиковая?

Основные отличия стали и пластика в сфере армирования бетона

Преимущества стеклопластиковой арматуры перед металлом

Недостатки стеклопластиковой арматуры

Вопрос стоимости

Какой материал будет лучше для армирования бетона

Видео по теме

Какая арматура лучше — металлическая или стеклопластиковая: сравнение, плюсы и минусы

Особенности стеклопластика

Достоинства и недостатки арматуры из стеклопластика

Применение арматуры из стеклопластиковых материалов

Как вязать стеклопластиковую арматуру для фундамента: видео, фото

История появления стеклопластиковой арматуры в строительстве

Характеристики материала

Арматура из металла или композитных материалов?

Особенности использования композитной арматуры

Как изготовить надежный каркас для фундамента

Пластиковая арматура: плюсы и минусы использования

Композитная арматура – стеклопластиковый материал для усиления бетона

Пластиковая арматура – особенности стройматериала

Стеклоарматура – виды стержней

Как изготавливается пластиковая арматура

Область применения стеклоарматуры

Достоинства стеклоарматуры

Слабые стороны стекловолоконных прутков

Отзывы строителей

Заключение

Стоит ли доверять композитной арматуре

Какая бывает композитная арматура

Как правильно укладывать композитную арматуру

Что лучше: композитная или стальная арматура?

Пластиковые фитинги по лучшей цене — Выгодные предложения на пластиковые фитинги от мировых продавцов пластиковых фитингов

Пластиковые фитинги по лучшей цене 25 — Выгодные предложения на пластиковые фитинги 25 от глобальных продавцов пластиковых фитингов 25

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(График 40 и 80)

Таблица 2

Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F

ПВХ фитинг типа резьбы

Стандартная «V» резьба

Поперечная резьба

Резьба ACME

Резьбовой пластик в системах

Почему не работают резьбовые соединения

Диаметр шага

Пластиковые штуцеры cpvc планки / штуцеры cpvc / пластиковые штуцеры / штуцеры ASTM2846

Технические характеристики

SieuThanh пластик, пластмассовые фитинги

Добавить комментарий Отменить ответ

**Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F**
