Как сделать заземление в частном доме на 380 вольт: Как сделать заземление в частном доме на 380 Вольт: видеоинструкция

Как сделать заземление в частном доме на 380 Вольт: видеоинструкция

В частном доме жить комфортно, но лишь до определенного момента, пока не появляется необходимость что-то отремонтировать, настроить. Надо ли мечтать о квартире? Жителям квартиры тоже приходится сталкиваться со множеством бытовых проблем. Конечно, их меньше чем в частном доме, но и возможности усовершенствования жилья ограничены.

Электропроводка обеспечивает подачу электрического тока в каждую комнату, к каждому прибору. Но иногда она выходит из строя, как и другие системы жизнеобеспечения в доме. Продолжительность службы электрической проводки ограничена. Изоляционные материалы теряют свою способность защищать стены от тока, изолировать металлический стержень внутри провода. Современная техника создает большую нагрузку.

К электросети необходимо предъявлять особые требования. В соответствии с нормами ПУЭ, нельзя уже использовать провода с алюминиевым стержнем – нужен медный. Медь стоит дороже, однако подходит намного лучше для транспортировки тока. Если использовать медный провод, все встанет на свои места, несмотря на увеличивающуюся статью расходов: техника будет делать жизнь комфортной, провода же для электропроводки будут делать ее безопасной.

Помимо того, что провода теперь надо использовать другие, для создания по-настоящему безопасной системы подачи электричества в частном доме нужно использовать дополнительное заземление: двух проводов в электропроводке недостаточно.

Стандартная структура электросети

Именно заземление – третий провод – позволяет избежать появления лишнего потенциала. Один из проводов является фазой, второй – рабочим нулем. Если напряжение возрастает, ток может вырываться на свободу, рабочие провода не в состоянии его сдерживать. В этом случае он перекидывается на электроприбор. Ударить током при этом может и холодильник, и стиральная машинка. Разряд небольшой по силе, тем не менее это очень опасно для людей со встроенными кардиостимуляторами, к примеру.

В целом возрастает риск случайных травм.

Объективные причины, почему техника может ударить током человека, кроются в схеме электропроводки, которую и предстоит изменить в лучшую сторону. Для этого, конечно, важно разобраться в том, что же здесь на самом деле не так.

Электростанции производят трехфазовый переменный ток. В квартирах и домах используется однофазовый переменный ток. Трехфазовые провода уличной проводки способствуют распределению трехфазового переменного тока, формируют нужный для жилища поток. Домашняя проводка подключена всего к одному из уличных проводов. Если ни один из приборов в квартире не включен, ток в провода не поступает. Фактически жилище обесточено. Однако на проводе с фазой остается напряжение – потенциал.

На общей электростанции один из проводов заземлен – его обмотка LT контактирует с грунтом. К этому проводу подсоединен ноль электросети жилого помещения. Заземлять нулевой провод в квартире или доме смысла не имеет – если это сделать, он попросту будет отключен от системы, потеряет смысл своего существования. Его практическое предназначение – возврат лишнего потенциала назад на электростанцию, грубо говоря.

По нулевому проводу также движется ток, однако если с поврежденного фазового провода попадет разряд, он может быть направлен в другую сторону, не к электроприбору. И все же это не панацея от пожара. Повреждение провода опасно в любом случае. В частном доме, где много мощных электроприборов в первую очередь нужен еще один, третий провод – защитная система заземления. Это позволит устранить лишний потенциал полностью, предотвратить пожар при замыкании в сети, уберечь человека от несчастных случаев, контакта с током во время работы с электроприборами.

Читайте также: Как своими руками сделать заземление

Защитный контур – общепринятая норма

Необходимость создания защитного контура указана в ПУЭ, СНиП и ГОСТ. Они являются теми самыми юридически значимыми документами, которые регламентируют деятельность электриков и действия обычных граждан при работе с электросетью 220 и 380 Вт. Именно эти документы подскажут, как сделать заземление в частном доме, как сделать это правильно. Пригодятся и советы специалистов, которые раскроют все секреты мастерства.

Раньше действовали другие стандарты. Два провода в электропроводке были общепринятой нормой, но сегодня такую сеть создавать нельзя. Все изменилось в соответствии с развитием цивилизации и необходимо позаботиться о безопасности жилья самостоятельно, проявить к электросети внимание.

Схема новой сети – обязательная составляющая работ

Обнаружив, что в проводке есть только ноль и фаза, что это так называемая система TN-C, которая использовалась раньше, запрещена законом сегодня, решившись своими руками создать систему TN-S в электросети (именно так обозначается система с защитным контуром на профессиональном сленге), необходимо, конечно же, нарисовать схему.

Схема пригодится и для личных нужд, и для проверяющих инстанций. Часто возникают сомнения: а нужно ли специальное образование, необходим ли электрик для проведения таких работ? Если речь идет о частной собственности, у хозяев много прав в любом случае. Никто не может навязать человеку что-либо, кроме норм и правил безопасности, указанных в юридически значимых документах.

Наружная часть защитного контура

Система защитного контура состоит из наружной части и внутренней. Обе части соединяются в щитке, который теперь должен появиться в доме. На улице необходимо вырыть небольшое углубление, выбрав место с учетом газопровода, телекоммуникаций, водопровода и так далее. Влажность грунта, глубина, количество заземлителей имеют значение – они определяют такую величину, как сопротивление. Рекомендуется обычно устанавливать заземлители по всему периметру дома либо с северной стороны, где грунт всегда влажный.

В вырытые углубления надо поместить металлические электроды, соединенные металлическими пластинами. От них к электрощиту подводится металлическая шина. Электроды изготавливаются из стали. Ее толщина должна быть не менее 4 мм, диаметр используемых труб – 32 мм.

Используются также прутки – вертикальные и горизонтальные. Вертикальные должны быть толщиной в 16 мм, горизонтальные – от 10 мм и более.

Вертикальный стержень длиной 2 м, с заостренным концом, надо забить в землю как можно глубже – желательно воспользоваться ручным буром. Далее нужно вбить еще один вертикальный стержень. Если двухметровый был вбит без проблем, стоит длину второго немного увеличить – выбрать 2,5 м. Максимальная длина – 3 м. Глубже забивать их нет смысла, ведь и извлечь их будет затруднительно. Всего нужно 4-5 вертикальных стержней.

Вырытое ранее углубление позволяет устанавливать заземлители на 15-30 см ниже уровня земли. Они должны быть соединены между собой при помощи сварки или методом болтового соединения. Болтовое менее надежно, его целостность надо периодически проверять. После того как внутренняя часть защитного контура создана, ее эффективность, показатели сопротивления должна измерить и подтвердить контролирующая инстанция – организация, обеспечивающая поставку электричества на данной территории или электротехническая лаборатория. Для систем с напряжением 220 Вольт нормальным показателем является 30 Ом. Для сети с напряжением в 380 Вольт – от 4 Ом до 10 Ом.

Внутренняя часть защитного контура

От заземлителей наружного заземления надо проложить стальной проводник к дому, толщина которого не может быть меньше 8 мм. Его вводят сквозь стену внутрь помещения и прикрепляют к нему медный провод. Для этого к краю проводника надо приварить болт или же вырезать резьбу и надеть наконечник нужного диаметра, фиксируя провод, обеспечивая контакт. Провод проводится по всему периметру внутри дома.

Внутренняя часть защитного контура – это проводники от всех элементов электросети, приборов, розеток. Они объединяются общей шиной, соединяются с медным проводом, ведущим к наружной части защитного контура. От водонагревателя и его розетки, к примеру, следует провести третий провод к щитовой. Это обеспечит хорошее электропитание на данном участке.

Как сделать заземление в частном доме – мой личный опыт

Когда я купил участок в 10 соток с коробкой дома из керамзитобетонных блоков на нем, то первое, о чем я подумал, было электричество. Без подключения электричества практически невозможно делать отделку дома и очень трудно вести строительство – генератор съедает немало топлива, питая бетономешалку, электроинструменты и зарядные устройства.

Обратившись в местные электросети, я подал заявление на подключение электричества на моем участке. Чтобы это подключение можно было осуществить, от меня требовалось выполнение нескольких условий – кабель по ТУ от столба до дома, щиток, счетчик электроэнергии, пломбируемый автомат защиты линии и грамотно сделанное заземление.

Причем все это должно было быть готово до момента визита электрика из местных электросетей, без этого никто не подписал бы со мной договор и не выдал бы лицевой счет потребителя электроэнергии.

Четырехжильный кабель на 10 квадратов – 380 вольт 3 фазы – я купил с хорошей скидкой через знакомых в кабельной компании – всего мне потребовалось 32 метра кабеля, я взял с небольшим запасом 35 метров.

Счетчик, щиток и автомат мне поставил мой приятель – электрик, ничего не взял с меня за работу, только за комплектующие.

А вот заземление мне пришлось делать самому. Оказалось, что сделать заземление в частном доме – целый процесс. Ведь раньше, когда я жил в квартире в многоэтажном доме, я над этим даже не задумывался. Есть третий контакт в розетке – и хорошо. Куда ведет провод заземления, что там дальше с ним происходит, мне было неведомо.

Окунувшись с головой в темы на строительных форумах, я начал читать, как сделать заземление в частном доме с тем прицелом, чтобы сделать все как можно экономнее, но тем не менее, по уму.

Как может быть устроено заземление в частном доме

Основная задача заземления в доме – отвести от человека опасный потенциал, который может возникнуть на корпусе прибора при неисправной изоляции (пробое) в землю. Это значит, что любые потенциально опасные для человека электрические приборы – телевизор, электродрель, стиральная машина, дизельный котел, компьютер, миксер, микроволновая печь – должны быть заземлены.

Для этого в каждой розетке предусмотрен третий контакт, к которому через вилку подключается заземление корпуса электроприбора. И при нештатной ситуации, когда происходит пробой на корпус, человек будет защищен. Но только в том случае, если этот третий контакт в розетке соединен с заземлением, которое правильно организовано.

У каждой розетки в доме должен быть заземляющий контакт.

Чтобы заземление в частном доме работало, оно должно иметь хороший контакт с грунтом. Для этой цели в грунт закапывается заземляющий контур – металлическая конструкция с площадью токопроводящих поверхностей, согласно нормативам.

Какой сделать контур заземления? Ответ прост – достаточный. Что это значит на практике? Опишу собственную ситуацию. Три фазы, 380 вольт. Разводка по дому сделана в три хвоста по 220 вольт на каждый этаж и в подвал.

Все розетки в доме – с третьим заземляющим контактом. Все провода заземления сходятся в щиток на клеммную колодку, к которой идет основной заземляющий провод от контура.

Контур представляет собой три металлических уголка с полкой 50 мм и длиной по 2 метра каждый. Уголки закопаны на глубину в 70 см. То есть, нижняя часть уголком находится на глубине 270 см. Между собой уголки соединены в замкнутый контур – треугольник со сторонами по 2 метра. Соединение осуществлено металлической полосой 40х3 мм. Все соединений хорошо проварены сваркой.

Так выглядит замкнутый контур заземления сверху — простая схема.

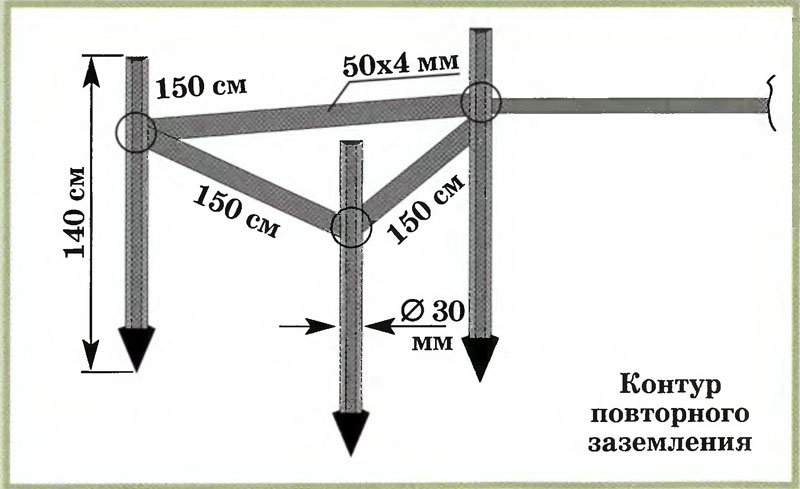

Если смотреть со стороны, то весь контур заземления похож на трехногую табуретку с двухметровыми ножками, закопанную в землю и без сиденья. От контура все той же полосой 40х3 мм сделана токопроводящая шина до дома, где на стене на уровне цоколя к ней приварен болт на 12.

Вот так выглядит замкнутый контур со стороны — «трехногая табуретка» в земле без сиденья.

Проводом вести шину до дома нельзя – провод быстро сгниет в земле, и соединение заземления в доме с контуром будет нарушено, а значит, не будет работать.

К этому болту шайбой и гайкой прикручен провод на 10 квадратов, который идет до щитка, на клеммную колодку, к которой сходятся провода от заземляющих контактов розеток со всего дома.

Заземление в частном доме – земляные работы

Самый большой вопрос в теме, как сделать заземление в частном доме, это где закопать контур заземления? Заземляющий контур должен располагаться в таком месте, где точно не будут передвигаться люди и домашние животные. Потому что в случае утечки тока и подачи напряжения на заземляющий контур на земле, в месте, где контур закопан, будет потенциал.

А значит, если человек пойдет через то место, где, закопан контур заземления, может возникнуть шаговое напряжение и человек будет поражен электрическим током. То же самое случится и с собакой, и с кошкой. Только для них, в силу меньшей массы тела и меньшего сопротивления, а также из-за того, что ток пойдет через лапы и поразит, например, сердце, последствия будут более печальными.

То есть, закапывать контур заземления надо там, где никто не будет ходить. Можно закопать контур заземления вдоль забора и огородить это место. Можно над заземляющим контуром воздвигнуть элемент ландшафтного дизайна в виде глыб камней, по которым никто не будет ползать или сидеть на этом месте.

Я для соединения вертикальных штырей заземления копал сначала ямки по 70 см, а между ними – канавы на такую же глубину. Затем кувалдой вбивал уголки на глубину в 2 метра от дна ямки. Затем брал металлические полосы и приваривал их к верхушкам вертикальных штырей. А уже затем к крайнему от дома штырю варил конец металлической шины, которая идет к дому. Ее тоже закопал в канаву глубиной в 70 см.

Небольшое замечание: перед тем, как забивать уголки в грунт, срежьте их нижние концы болгаркой. Получится острие, которое в разы легче заходит в грунт, чем тупой конец уголка.

После всего этого я засыпал всю конструкцию тем же грунтом, что выкопал. У меня на участке глина. Это лучший грунт для функционирования заземляющего контура, электропроводность глины высока.

Под замкнутый контур заземления я копал канавы в виде треугольника.

Если у вас на участке, например, песок, то можно проливать места закапывания штырей соленым раствором. Это увеличит токопроводимость грунта. Но, при этом, ускорит время коррозии заземляющего контура.

И последнее замечание. Контур заземления может быть замкнутым, а может располагаться в одну линию. Если контур в линию, то при коррозии и отгнивании соединяющей штыри полосы, контур будет выходить из работы.

Можно делать контур заземления в одну линию, но он менее надежен.

В случае с замкнутым контуром, ток будет идти по второй полосе, с другой стороны контура. Такая конструкция в два раза продляет срок службы заземляющего контура. Поэтому я себе сделал замкнутый контур заземления.

Как сделать своими руками заземление в частном доме

Электропроводка во всех современных квартирах и домах делается с третьим защитным проводником, который подключается к шине PE заземления в электрическом щите.

Назначение заземления.

При помощи заземляющих контактов розетки соединяются металлические корпуса холодильников, СВЧ печей, стиральных машин и т. д. с заземлением. Благодаря чему при возникновении поломок бытовой техники, при которых происходит пробой фазы на корпус- возникает короткое замыкание или токи перегрузки и выбивает автомат.

Да же если при незначительных утечках его не выбьет и человек прикоснется к металлическому корпусу- ток проходящий через его тело будет очень малым и безопасным.  Сопротивление тела человека от 1000 до 100 000 Ом, а сопротивление заземления по нормам должно быть не более 4 Ом. И ток на землю пропорционально будет во столько раз больше, во сколько раз больше сопротивление человека, чем заземления.

Таким образом заземление защищает нас от электротравматизма, а кроме того заземленный металлический корпус электроприборов многократно снижает уровень излучаемого ими вредного электромагнитного излучения.

В обязательном порядке сделайте перемычку между заземляющей и нулевой шинами в электрощите на 380 Вольт. Это защитит вашу всю бытовую технику и лампочки от перегорания в случае обрыва нуля. Подробнее об этом в статье о скачках напряжения.

Как сделать заземление.

В качестве естественного заземляющего устройства могут использоваться металлические трубы или конструкции, находящиеся в земле.

Но как показывает моя многолетняя практика электрика, эффективные естественные заземлители возле частного дома находятся очень редко, поэтому делать заземление приходится самостоятельно. Это не сложный процесс и с ним справиться практически любой. Для этого Вам понадобятся:

• Для электродов- трубы или уголок с толщиной стенки от 4 миллиметров, арматура толщиной не менее 14 мм.
• Для соединений— сварочный аппарат.
• Для резки— болгарка или ножовка по металлу.
• Металлическая полоса шириной не менее 50 мм и толщиной от 3 миллиметров (50х3) для соединения электродов и монтажа заземляющего вывода возле электрощита.
• Для подключения у электрощиту— медный провод ПВ3 сечением не менее 10 квадратных миллиметров.

Я делаю заземление по следующим образом:

1. Выкапываю траншею в виде треугольника.
2. Забиваю кувалдой три арматуры или уголка длиной 2 метра по вершинам треугольника ниже уровня земли на сантиметров 20-30. Если дом стоит на песчаных почвах с высоким удельным сопротивлением, тогда делаем треугольник со стороной 3 метра и забиваем 6 электродов через каждые 1.5 метра. Это делается для того, что бы добиться необходимой величины сопротивления не более 4 Ом. А если посыпать  солью электроды— сопротивление значительно снизится, но ускорится процесс коррозии.
3. Все электроды соединяем полосой (50х3 мм) между собой надежно только при помощи сварки.
4. Делаем вывод полосой к фундаменту дома и запускаем ее через стену в дом возле электрощита.
5. Покрываем все места сварки антикором.
6. Я после этого проверяю величину сопротивления специальным дорогостоящим измерительным прибором с работы. При необходимости добавляю электроды. Вам придется пропустить этот шаг.
7. Засыпаем траншею.
8. Окрашиваем внешнюю часть полосы, находящуюся над поверхностью земли.
9. В доме к полосе привариваем болт.
10. Надеваем и опрессовываем наконечник на медный провод. Прикручиваем его к болту.
11. Заводим провод в щит и подключаем его к главной заземляющей шине (ГЗШ). На нее же присоединяется заземляющий проводник от линии электропитания и на отдельную шину заземления PE. И обязательно делается перемычка между ГЗШ и нулевой шиной.  Но если у Вас не трехфазный ввод на 380 В, а однофазный на 220 Вольт, то в установке ГЗШ нет необходимости, тогда подключайте провод с заземляющего контура сразу на шину PE.

Вот и все заземление для вашего дома готово! Теперь осталось подключить к шине PE все проводники, идущие на розетки и светильники.

Металл в земле подвергается коррозии, поэтому не используйте тонкое железо и хорошо сваривайте.

Как сделать заземление в частном доме на 380 вольт

Заземление в частном доме своими руками 220В и 380В

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Жизнь современного человека, проживающего в собственном доме, невозможно представить без комфорта и удобств, которые ему обеспечивают всевозможные бытовые электроприборы. Люди настолько привыкли к большинству полезных функций работающих от электричества домашних помощников, что зачастую не обращают на них внимания, принимая как данность. Но электричество способно не только создавать комфортные условия жизни, но и несет еще и определенную опасность. Для снижения вероятности возникновения этой опасности требуется заземление в частном доме своими руками 220В.

Общая схема устройства заземления

Содержание статьи

В каких целях устраивается заземление?

Устройство заземления собственного дома требуется по нескольким причинам.

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, газовый котел), просто нельзя эксплуатировать без данной защиты.

Заземление газового котла

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке, например, стиральной машины, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Типы заземлений

Используется два типа заземлений в частном доме, устраивающихся своими руками 380В и 220В: рабочее и защитное.

Рабочее

Устраивается преимущественно в целях предупреждения внезапного повышения напряжения в использующихся в быту приборах, возникающего вследствие нарушения изоляции обмотки трансформатора. Эффективная защита обеспечивается также при попадании в здание молнии — благодаря тому, что весь разряд уходит в грунт, бытовые приборы не выходят из строя.

Защитное

Такой тип устраивается путем принудительного подсоединения через проводник корпуса электроприбора с землей. Как правило, для устройства такого заземления вполне достаточно наличия розеток с заземляющей клеммой, но некоторые виды техники требуют дополнительной защиты.

Защитное заземление

Защитное заземление обязательно должно быть предусмотрено для следующих бытовых потребителей тока:

• Стиральной машины. Ее эксплуатация проходит в условиях повышенной влажности, при этом корпус имеет большую электрическую емкость.
• Микроволновая печь. Главным элементом этого прибора является магнетрон большой мощности. При недостаточном контакте заземления в розетке возможно значительное возрастание уровня электромагнитных излучений. Большинством производителей предусмотрена установка клеммы на тыльной стороне печи для дополнительной ее защиты.

Розетка с заземляющим контактом

• Компьютер. Блок питания этого, без сомнений, незаменимого прибора зачастую создает напряжение на корпусе системного блока, что небезопасно для пользователя. Заземление ПК осуществляется посредством подсоединения провода заземления к одному из винтов системного блока.
• Бойлер. Для нагрева воды в этом устройстве используется электроток. Любая утечка тока на корпус устройства, работающего в условиях высокой влажности, опасна для человека.

Заземление 220В и 380В: отличия

Заземление в частном доме своими руками 380В и 220В имеет лишь несущественные отличия.

Контур в обоих случаях сооружается аналогично, различие есть только в способе подключения к домашней системе электроснабжения. В сети однофазной напряжением 220 В используются розетки с тремя контактами: фазой, нулем и заземлителем. В трехфазных сетях напряжением 380 В применяется 5 проводов и розетки с пятью полюсами: те же ноль и заземление, но фазы — три.

Полезная информация! Не допускается применение нулевого провода для заземления в частных домах своими руками 380 В и 220В – это может повлечь порчу недешевых бытовых электроприборов, а также создать реальную опасность находящихся в доме людей.

Виды заземлителей

Заземлители могут применяться двух видов:

• естественные;
• искусственные.

В качестве естественных заземлителей могут выступать металлоконструкции, глубоко установленные в грунт, либо железобетонный фундамент здания.

Фундаментное заземление

Искусственные же заземлители, использующиеся для самостоятельного устройства заземления 220В в частном доме разделяются на следующие виды:

• горизонтальные — изготовленные из круглой либо полосовой стали, укладывающиеся в траншею параллельно земле;

Горизонтальный заземлитель (стальная полоса 40х4 мм)

• вертикальные — отрезки стального уголка, забиваемые в почву;

Элементы вертикального заземления

• заглубленные — изделия из полосовой стали, укладывающиеся на дно траншеи по ее периметру.

Для изготовления устройств защиты преимущественно используются:

• сталь круглая Ø 10-16 м;
• сталь полосовая сечением 40х4 мм;
• сталь угловая 50х5х5 мм.

Уголки для устройство заземлителя

Важно! Крайне нежелательно в качестве заземлителя использовать арматуру — она изготавливается из каленого металла, который обладает относительно невысокой электропроводностью.

Монтаж токозащиты

Выбор места

В первую очередь следует определить место, в котором будет сделан заземляющий контур, так как от этого зависит безопасность эксплуатации системы. При срабатывании защиты и отводе электричества в землю, в месте отвода не должны находиться ни люди, ни животные так как это может привести к смертельному исходу.

Отвод удобнее всего расположить за домом возле забора, отступив от края фундамента не менее 1 метра. Для ограждения опасной зоны нелишним будет и возведение небольшого забора.

Для скрытия заземления в частном доме своими руками 220В и 380В, облагораживания территории, на этой площадке, например, можно уложить скульптурную композицию из валунов. В таком случае никто не сможет подойти слишком близко опасной зоне, а приусадебная территория будет выглядеть красиво.

Схема заземления дачи

Земляные работы

Заземление в частном доме своими руками 380В схема представляет собой три металлических проводника, погруженных в землю на расстоянии 2 м один от другого.

Траншея для контура токовой защиты

Лопатой выкапывается траншея формы равностороннего треугольника с длинами сторон, равными 2 м. Глубина ее должна составлять 0,5-0,7 м. Точно такая же траншея прокапывается и к крыльцу дома.

Треугольный контур заземления

Сборка конструкции

Сборку конструкции контура можно назвать главным этапом, на котором заземление в частном доме своими руками 220В схема предусматривает забивку электродов в грунт на двухметровую глубину. При этом на поверхности следует оставить верхушки для прихватывания сваркой.

Монтаж контура

При забивке вбиваемый конец следует слегка подточить для облегчения вбивания в грунт.

Заточка конца уголка-электрода

После забивки всех штырей к их верхушка привариваются пластины для получения металлического каркаса в форме треугольника.

Металлический треугольный каркас

Отдельную пластину необходимо уложить в прокопанную к крыльцу траншею, она так же одним концом прихватывается к ближней вершине треугольника.

Сварочные работы

Вывод пластины у фундамента дома

Затем к пластине на болт подсоединяется кабель, траншеи засыпаются грунтом.

Подсоединение кабеля

Полезная информация! Если в месте устройства контура находятся песчаные грунты, их токопроводимость можно увеличить раствором соли. Единственным недостатком этого способа следует назвать быстрое окисление металла, что со временем приведет к снижению мощности заземления.

Проверка правильности монтажа

По завершении работ обязательно провести замер сопротивления устроенного заземления.

Сопротивление контур должно составлять:

• для сети напряжением 380В – 2 Ом;
• для сети напряжением 220В – 4 Ом.

Для проведения измерений рекомендуется использовать мультиметр, стоимость которого достаточно высока, но можно пойти и другим путем.

Проверка заземления мультиметром

Работоспособность можно легко проверить при помощи лампы мощностью более 100Вт. Для этого необходимо подключить лампу одним контактом к фазе, а другим – к заземляющему контуру. Яркий свет лампы свидетельствует о правильности монтажа, тусклое горение – о слишком слабом контакте между элементами контура и необходимости более ответственно подойти к соединению стыков.

Проверка при помощи лампы

Полное отсутствие свечения лампы означает наличие ошибки, для устранения которой, возможно, придется полностью проверить всю систему.

Заключение

Самостоятельное устройство заземления в собственном доме нельзя назвать невыполнимой задачей. Для ее решения потребуется лишь подобрать вид контура и запастись требующимися материалами и инструментом. Для выполнения сварочных работ можно привлечь знакомых либо нанять специалиста, выкопать траншеи – вполне по силам и самому. Если знаний в области электрики не хватает, можно, опять-таки, обратиться к друзьям или пригласить специалиста со стороны. В любом случае, заземление своими руками обойдется намного дешевле заключения договора с какой-нибудь фирмой.

Видео: как правильно сделать заземление для дома



Экономьте время: отборные статьи каждую неделю по почте

Производство электроэнергии для вашего дома — Как работают электросети

И, наконец, мы подошли к проводу, который подводит электричество к вашему дому! Мимо типичного дома проходит ряд столбов с одной фазой питания (на 7200 вольт) и заземляющий провод (хотя иногда на полюсе будет две или три фазы, в зависимости от того, где находится дом в распределительной сети). В каждом доме к столбу прикреплен барабан трансформатора .

Во многих пригородных кварталах линии распределения проходят под землей , и в каждом или двух домах есть зеленые трансформаторные коробки.

Объявление

Задача трансформатора — понизить 7 200 вольт до 240 вольт , что составляет нормальную бытовую электрическую сеть. Давайте еще раз посмотрим на этот столб снизу, чтобы увидеть, что происходит:

• Обратите внимание, что по опоре идет оголенный провод. Это заземляющий провод. У каждой опоры на планете есть один. Если вы когда-нибудь наблюдали, как энергетическая компания устанавливает новую опору, вы увидите, что конец этого оголенного провода прикреплен в виде катушки к основанию опоры и, следовательно, находится в прямом контакте с землей, протяженностью от 6 до 10 футов (1 .От 8 до 3 метров) под землей. Это хорошее надежное заземление. Если вы внимательно осмотрите полюс, вы увидите, что заземляющий провод, проходящий между полюсами (и часто растяжки, идущие с боков), прикреплен к этому прямому соединению с землей.
• Два провода выходят из трансформатора и три провода идут в дом. Два от трансформатора изолированы, а третий — голый. Оголенный провод — это провод заземления. На два изолированных провода подается по 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт.Такое расположение позволяет домовладельцу использовать приборы как на 120, так и на 240 вольт. Трансформатор имеет такую ​​конфигурацию:

240 Вольт поступает в ваш дом через счетчик ватт-часов , который измеряет ваше потребление электроэнергии, поэтому энергетическая компания может взимать с вас плату за прокладку всех этих проводов. Раньше считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национальной модернизации технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены на интеллектуальных счетчиков , которые напрямую связываются с энергокомпанией. Утилита может не только удаленно считывать данные с вашего счетчика, но и мгновенно получать уведомления в случае отключения электроэнергии, что сокращает время восстановления [источник: DOE].

.

Основы сантехники | HowStuffWorks

Сантехника подчиняется основным законам природы — гравитации, напору, вода стремится к своему уровню. Зная это, вы сможете понять его «загадки» и внести десятки исправлений в водопроводную систему вашего дома. Вы сэкономите время, нервы и деньги!

Объявление

Сантехническая система в вашем доме состоит из двух отдельных подсистем. Одна подсистема подает пресную воду, а другая отводит сточные воды.Вода, которая поступает в ваш дом, находится под давлением. Он входит в ваш дом под давлением, достаточным для того, чтобы позволить ему подниматься по лестнице, обходить углы или куда-нибудь еще. Когда вода поступает в ваш дом, она проходит через счетчик, который регистрирует количество, которое вы используете. Главный запорный или запорный клапан воды обычно располагается рядом с расходомером. В аварийной ситуации с водопроводом очень важно быстро закрыть главный запорный клапан. В противном случае, когда труба лопнет, она может мгновенно затопить ваш дом. Однако, если чрезвычайная ситуация связана с раковиной, ванной или туалетом, возможно, вы не захотите полностью отключать воду.Поэтому большинство светильников должны иметь индивидуальные запорные клапаны.

Вода из основного водопровода сразу готова к вашим потребностям в холодной воде. А вот горячее водоснабжение требует еще одного шага. По одной трубе вода из системы холодной воды подается к водонагревателю. От водонагревателя по трубопроводу горячей воды нагретая вода подается ко всем приборам, розеткам и приборам, которым требуется горячая вода. Термостат на нагревателе поддерживает выбранную вами температуру путем включения и выключения нагревательных элементов устройства по мере необходимости.Нормальная настройка температуры для домашнего водонагревателя составляет от 140 до 160 градусов по Фаренгейту, но 120 градусов по Фаренгейту обычно достаточно и более экономичны. Некоторым автоматическим посудомоечным машинам требуется вода более высокой температуры, хотя во многих из них есть водонагреватель, который повышает температуру еще на 20 градусов по Фаренгейту.

.

Как работают телефоны | HowStuffWorks

Телефон — это не только простое устройство, но и соединение между вами и телефонной компанией еще проще. Фактически, вы можете легко создать свою собственную систему внутренней связи, используя два телефона, 9-вольтовую батарею (или какой-то другой простой источник питания) и резистор на 300 Ом, который вы можете получить за доллар в Radio Shack. Вы можете подключить его так:

Ваше соединение с телефонной компанией состоит из двух медных проводов.Обычно они красные и зеленые. Зеленый провод является обычным, а красный провод обеспечивает ваш телефон напряжением от 6 до 12 вольт постоянного тока примерно 30 миллиампер. Если вы подумаете о простом микрофоне с угольными гранулами, все, что он делает, — это модулирует этот ток (пропуская больший или меньший ток, в зависимости от того, как звуковые волны сжимают и расслабляют гранулы), а динамик на другом конце «играет» модулированный сигнал. Вот и все!

Объявление

Самый простой способ подключить такой частный домофон — это пойти в магазин бытовой техники или дисконтный магазин и купить 100-футовый телефонный шнур.Обрежьте его, зачистите провода и вставьте батарею и резистор, как показано. (Большинство дешевых телефонных шнуров содержат только два провода, но если у того, который вы покупаете, их четыре, используйте два средних). Когда два человека берут телефон вместе, они могут нормально разговаривать друг с другом. Такое устройство будет работать на расстоянии до нескольких миль друг от друга.

Единственное, что не может сделать ваш маленький домофон, — это позвонить по телефону, чтобы сказать человеку на другом конце трубку. «Звонок» — это 90-вольтовая волна переменного тока с частотой 20 герц (Гц).

Этот контент несовместим с этим устройством.

.

Заземление в частном доме 🔌 своими руками 220в и 380в

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Во вновь строящемся жилье всегда устанавливается устройство защитного отключения, которое предотвращает возгорание проводки и поражение людей электричеством. Его полноценная работа возможна только при наличии контура защитного заземления. Читайте о подключении УЗО в статье «Схема подключения автоматов и УЗО в однофазной и трехфазной сети с заземлением в частном доме и квартире».

Как известно, громоотвод защищает строения от пожара, а электроприборы — от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Система электроснабжения TN-C-S

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине — провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

Система электроснабжения TN-S

Самая надежная система электроснабжения — TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

• труба водопроводной скважины;
• заложенный в грунт трубопровод из металла;
• сваи и другие железобетонные элементы;
• стальные рельсы, трубы и другой профиль, заглубленный в грунт.

Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

• трубы отопительной системы;
• водопровод;
• канализационные трубы;
• трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

• отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
• его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
• фундамент не должен находиться в агрессивной среде;
• влажность грунта должна быть не более 3%.

Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

• контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
• конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
• одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

• глубины заложения, количества и площади электродов;
• проводимости поверхности заземлителей;
• глубины заложения и размеров горизонтальных элементов;
• состава грунта и его увлажненности.

Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунта	Удельное сопротивление грунта, Ом*м	Количество заземлителей
Солончаковые почвы	25	2
Торф	50	3
Садовая земля	40	3
Чернозем	50	3
Песок сильно увлажненный	60	4
Глина	60	4
Песок умеренно увлажненный	130	10
Супесь влажная	150	12

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

• штыри из стального уголка сечением 50х50х5мм и длиной 3м;
• расстояние между заземлителями 2м;
• горизонтальная соединительная полоса из стали сечением 40х4мм;
• глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

• • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
  • полоса из стали сечением 40х4мм;
  • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
  • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита. Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

• штырь стальной омедненный длиной 1,5м;
• муфта соединительная;
• наконечник стартовый;
• головка направляющая для насадки перфоратора;
• зажим для подключения провода;
• смазка токопроводящая;
• лента гидроизоляционная;
• насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

• резьбовые части стержня покрывают токопроводящей смазкой;
• наворачивают на стержень наконечник стартовый и муфту соединительную;
• в муфту закручивают головку направляющую;
• в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
• один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
• резьбовые части следующего стержня покрывают токопроводящей смазкой;
• наворачивают на стержень муфту соединительную;
• направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
• проверяют сопротивление растеканию тока измерителем Ф4103-М1;
• по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
• детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
• зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Если не удалось получить значения менее 4 Ом, необходимо забивать и приваривать дополнительные штыри.

Возможно, Вам посоветуют добавить в почву соль или подлить воды для улучшения растекания тока. Прокомментируем такие идеи в стихах: соль и вода ведут в никуда. Вода скоро высохнет, и заземление уже не будет обеспечивать должную защиту Вашей семьи. Соль вызовет коррозию стали, и работу придется переделывать через непродолжительное время.

Стандартный прибор для измерения сопротивления заземления

Проверить защитный контур в частном доме можно и самостоятельно, подключив нагрузку к проводнику фазы и заземлению. Так, при мощности нагрузки 1000 Вт и сопротивлении заземляющего контура 4 Ом разница напряжения составит 18 В при включении и отключении потребителя. Соответственно, если получается больше 18 В, сопротивление растеканию тока выше нормы.

Отметим, что нестандартные эксперименты с высоким напряжением опасны для жизни. Производить проверку сопротивления защитного заземления не следует, не имея соответствующих знаний. Во время измерения сопротивления заземления рядом с ним не должно быть людей. Не допускается прикосновение к оголенным проводам и заземлению. Нельзя выполнять электрические соединения, не отключив напряжение в сети.

Знак заземления по нашей версии

Надеемся, что приведенные рекомендации помогут Вам надежно заземлить собственный дом, обеспечив защиту людей, жилья и бытовой техники. Заметим, что внешний осмотр видимых частей заземляющего контура рекомендуется два раза в год, а выборочный контроль элементов в земле — раз в десять лет.

Следующий видеоролик иллюстрирует опыт самостоятельного обустройства заземления для частного дома.

Видео как сделать заземление на 380 вольт

Новости

Купить ЖД билеты просто

Нужны дешевые ж/д билет? Сайт proizd.ua специализируется на поиске и бронировании дешевых железнодорожных билетов. Почему нужно искать билеты именно

Квитки на потяг

Без всякого сомнения, каждый из нас хочет, что бы время экономилось при любых, совершаемых нами действиях. Если вы хотите приобрести те или иные билеты, то для экономии времени лучше всего будет выбрать

Гипсокартон под покраску Шпаклевка и грунтовка должны быть предназначены для работы с гипсокартоном, в магазинах предлагается множество вариантов, отличающихся по цене и качеству. Материалы лучше выбирать средней стоимости отДизайн интерьера кафе и ресторанов Если вам хочется создать неповторимое кафе, стоит подумать о том, чтобы отправиться в местные магазины подержанных товаров или магазины винтажных товаров, чтобы найти забавные причудливые вещи. Например,Покраска деревянных полов Если у вас старое напольное покрытие с остатками краски, для полной очистки используйте специальные эмульсии, в состав которых входит парафин, метилен хлористый, спирт этиловый и каустическая сода. ЭтиДизайн интерьера 1. Заказчик (его личность, семья, пожелания, пристрастия и т.п. ). 2. Объект (с его плюсами и минусами, местом положения, площадью и т.п. ). 3. Дизайнер, задача которого знать возможные вариантыПокраска гипсокартона своими руками Мало кто усомнится, что идеально выровнять стены и потолок лучше всего получается с использованием гипсокартона. Кроме этого можно создать еще и несколькоуровневые рельефные поверхности с самыми причудливымиБеседки деревянные для дачи Для этих целей обычно используется различная садовая мебель и беседки. Беседки – это не только уютное место для отдыха всей семьей, но и эффектное архитектурное дополнение вашего приусадебного участка.

схемы и размеры контуров, последовательность

Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление. Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление. Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Защитное заземление

Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина, тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

Для того чтобы схема работала так, как описано выше, система заземления должна иметь определённое сопротивление:

• для сети напряжением 380В — не более 2 Ом;
• для сети напряжением 220В — не более 4 Ом.

Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла. Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов.

1. Вертикальные заземлители — металлические элементы, которые забиваются вглубь грунта, Предпочтительно их изготавливать из толстостенной трубы диаметром не менее 32 мм или из уголка шириной от 40 мм.
2. Горизонтальные элементы, которые соединяют все вертикальные элементы в одну цепь. Лучше всего для этих целей подойдёт металлическая полоса 40×4 мм, но можно использовать уголок или прут диаметром от 16 мм.
3. Шина заземления — металлический проводник, идущий от заземлителей к распределительному щиту или к защищаемому оборудованию. Для этих целей можно применять полосу 40×4 мм. В целях экономии и для удобства выполнения изгибов и поворотов допустимо применение прута диаметром 10 мм. Заводить в дом или в распределительный щит металлическую полосу достаточно трудно. Для облегчения этой процедуры поступают так. Доводят шину заземления до наружной стены дома. На конце приваривают болт с резьбой м10 или м12, с помощью которого присоединяют медный провод сечением не менее 6 мм². Дальше этот проводник заводят в щит.

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления. Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций.

Схемы и размеры

Схема контура заземления частного дома — это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две.

1. Замкнутая — контур выполняется в виде геометрической фигуры. В углы забивают вертикальные штыри, которые соединяют горизонтальными элементами, образуя стороны выбранной фигуры. Чаще всего контур изготавливают в виде равностороннего треугольника. Длина стороны 2.5−3 метра. Глубина погружения вертикальных стержней около трёх метров. В случае необходимости размер стороны треугольника можно уменьшить до 1.2 метра.
2. Линейная — контур имеет вид прямой или изогнутой линии. Вертикальные штыри забивают на расстоянии 2.5−3 метра друг от друга и соединяют их последовательно горизонтальными элементами.

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Заземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй — к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

1. Делаем разметку. Отмечаем места расположения вертикальных заземлителей, расположение горизонтальных перемычек и путь, по которому к дому будет проходить заземляющая шина.
2. Можно приступать к земляным работам. Все элементы контура должны располагаться под поверхностью грунта, желательно ниже уровня промерзания, поэтому глубина должна быть не менее пятидесяти сантиметров. Ширину траншеи нужно выбрать такой, чтобы обеспечить удобство выполнения сварочных работ и процедуры заглубления заземлителей.
3. Подготавливаем метал. Нарезаем заготовки для вертикальных заземлителей и заостряем один из концов. На другом конце желательно приварить площадку — это уменьшит расклепывание металла и облегчит работу. Нарезать сразу и горизонтальные перемычки не следует, так как при забивании штыри могут уйти в стороны, и практические длины перемычек могут отличаться от расчётных. Для защиты металла от коррозии можно покрыть его специальными составами, которые сохраняют электропроводность стали. Применять обычные лакокрасочные материалы нельзя.
4. Забиваем штыри. Длина штырей около трёх метров, поэтому в начале этой процедуры может понадобиться стремянка. Забивать можно обычной кувалдой или использовать мощный отбойный молоток. После заглубления верхний край штырей будет деформирован, и его лучше подрезать до ровной части — это облегчит сварочные работы. Заглублять штыри нужно настолько, чтобы после подрезки они были выше дна траншеи примерно на 10 см.
5. Нарезаем метал для горизонтальных элементов контура и приступаем к сварочным работам. Обваривать следует сплошным швом высокого качества. Если вы не можете этого сделать, пригласите специалиста, так как очень важно обеспечить качественный и надёжный контакт между всеми элементами контура.
6. Если шина заземления ведётся только к дому, то её следует довести до стены и поднять. Этот конец должен выступать над поверхностью земли сантиметров на двадцать. На конце привариваем болт для подключения заземляющего провода.
7. Делаем проверку работоспособности контура заземления.
8. Если контур прошёл проверку, траншею можно закапывать.

Защитное зануление

Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления — это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.

Генератор 220 вольт honda

Все генераторы Honda оснащены двигателями коммерческого класса Honda GX или iGX. Это позволяет использовать полную мощность генератора на короткие промежутки времени через розетки на 120 вольт для обеспечения высоких требований к начальной пусковой мощности. 100 LwA †† 220 фунтов. EB6500X.Сэкономьте 220,00 долларов (скидка 9%) В корзину Honda Generator EU2200i Companion Inverter Generator с CO-MINDER 1199,00 долларов США 1309,00 долларов США. Сэкономьте 110,00 долларов США (скидка 8%) / адаптеры 220 В. 1-401 до 40 из 1000+ товаров. Уточнить по.Название продуктаНастроенный преобразователь 110 В переменного тока 220 В Постоянный ток 24 В 1 А Источник питания … Средний рейтинг: 0 из 5 звезд на основании 0 отзывов. Выбор Amazon в отношении генератора 220 В. Двухтопливный портативный генератор WEN DF475T на 120/240 В с электрическим пусковым переключателем, 4750 Вт, соответствует требованиям CARB. Портативный инверторный генератор Generac 7127 iQ3500-3500 Вт, тише, чем Honda, оранжевый / черный. 4.6 из 5 звезд 1,538.HONDA 3500-X 110-220 VOLT GENERATOR $ 325 (cnj> квадрат Гамильтона) рис. Скрыть эту публикацию восстановить восстановить эту публикацию.1500 долларов. добавить в избранное 15 ноября Honda Generator …

Via valen полный альбом

Mesin Genset 2.0KVA (Generator Set) Honda ER2500CX-> 6.150.000 -Mesin Genset 6.5 kVA Portable Inverter Silence Honda EU65is -> 47.780.000 — Mesin Переносной инверторный глушитель мощностью 3 кВА Honda EU30is -> 24.090.000 — Переносной инверторный глушитель Mesin 2 кВА Honda EU20i -> 16.960.000 — Глушитель Mesin 2.0KVA (генераторная установка) Honda EP2500CX -> 8.795 … Мы обсудим, как создайте свой собственный генератор, который выглядит примерно так.Этот генератор был построен с использованием двигателя с горизонтальным валом Briggs and Stratton мощностью 3 лошадиные силы, автомобильного генератора переменного тока GM 65 А (со встроенным регулятором напряжения), бывшего в употреблении автомобильного аккумулятора, шкива и клинового ремня, коробки для розетки прикуривателя на 12 В с предохранитель, преобразователь постоянного тока в переменный, выключатель контроля низкого напряжения, лом … Самодельный генератор 380 Вольт без питания. В конце этого видео вы сможете преобразовать выходное напряжение вашего генератора с 380 В на 220 В или наоборот.

23 августа 2020 г. · Honda EU2200i, бесшумный портативный инверторный генератор мощностью 2200 Вт, 120 вольт (Saint George) Портативный генератор за 800 долларов — портативный генератор, 1000 пиковых ватт, 120 вольт, газ (novato), 200 долларов США. панель

Jual Terlaris Genset Generator 15 кВА 1 фаза 220 Вольт V-Gen Ultra Silent dengan harga Rp60.000.000 долларов США ENERGI DAYA DIESEL, Jakarta Pusat. Cari produk Generator & Genset lainnya di Tokopedia. Jual beli online aman dan nyaman hanya di Tokopedia.

16 августа 2020 г. · Наш выбор из 10 лучших обзоров инверторов на 12 В: 1. Инвертор на 12 В Wagan Black EL3748 с дистанционным управлением. Важной особенностью инвертора является количество энергии, которое он может генерировать. Итак, мы рады, что этот инвертор обеспечивает рабочую мощность 10 000 Вт и импульсную мощность 20 000 Вт. Мы также заметили, что он меньше и легче…

Как сделать генератор на 220 В в домашних условиях | Самый мощный генератор свободной энергии на 220 В … #freeenergy # 220voltgenerator … как сделать генератор бесплатной энергии 1,5 кВт 220 вольт с генератором 5 кВт Двигатель мощностью 2 л.с. без маховика #freeenergy #generator …

На этой диаграмме оценивается выходная сила тока генератора в зависимости от рабочей мощности и напряжения. Обратите внимание, что эта таблица предназначена для использования в качестве оценки количества ампер на выходе генератора во время работы и не является точным представлением из-за различных факторов, которые могут увеличивать или уменьшать это значение.

Да, конечно, вы можете сравнить цены Powermate PM0497000.04 8750 Вт 389cc 13HP Honda GX390, работающий на газе портативный генератор, чтобы найти низкие цены, специальные предложения и предложения. Вы также можете прочитать отзывы покупателей о НОВОМ Powermate PM0497000.04 8750 Вт 389cc 13HP Honda GX390, работающий на газе, портативный генератор PowerMate PM0497000.04.

Низкие часы работы 8-сильный двигатель Honda GX240 с верхним расположением ступенек с уровнем шума всего 68 дБ 160 фунтов (4,5 галлона) топливный бак, который обеспечивает время работы более 8 часов при нагрузке 3000 Вт.Максимальная номинальная мощность 3500 Вт, розетки 110 и 220 вольт, это модель домовладельцев, которая использовалась в основном для удаленных походов.

Ваш генератор Honda — отличный источник резервного питания для вашего дома на случай отключения электроэнергии. Узнайте больше о электропитании вашего дома с помощью переключателя …
Каталожный номер лодки 1075233 — это новая OEM-панель выключателя переменного тока 220 В переменного тока с генератором от Hydrasports Boat, номер детали HS14223806. Изготовлено BH Electronics, номер детали 240-06047-P. Эта панель автоматического выключателя изготовлена ​​из алюминия с ламинированным глянцевым покрытием серебристого цвета.Общая длина составляет примерно 7 1/2 дюймов x 15 3/4 дюйма в высоту. Kranzle Professional 2400 PSI (электрическая горячая вода) Мойка высокого давления с двигателем 220 В для подключения 440 В

Необходимо отремонтировать генератор EX5500 (тип A) (VIN # GX360-1000001-1017635)? Воспользуйтесь нашими списками запчастей, интерактивными схемами, аксессуарами и советами экспертов по ремонту, чтобы упростить ремонт.
Рекомендации по телевидению reddit 2020

Ага. Любой приличный блок питания для дома на колесах будет иметь необходимый блок питания, за исключением того, что в нем нет 220 вольт.По сути, вы проводите прицеп, как дом. У вас будут цепи на 12 вольт для освещения, водяного насоса и печи и цепи на 110 вольт, включая розетки на 110 вольт, для переменного тока, микроволновую печь, телевизор и, возможно, несколько ламп.
Комплект параллельных кабелей и розеток Reliance Controls HPK3001 должен использоваться с 2 генераторами Honda EU3000is. Параллельное соединение двух инверторных генераторов Honda EU3000is может обеспечить до 46,8 А общей мощности через розетку CS6370 на 50 А для использования в доме, на колесах или в другом месте.

HONDA 3500-X ГЕНЕРАТОР 110-220 ВОЛЬТ $ 325 (cnj> квадрат Гамильтона) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. 500 долларов. добавить в избранное этот пост 29 декабря Honda EU1000i …
Поиск по номеру водительского удостоверения в Калифорнии

King Electric 220-Volt Gh3405TB — еще один отличный вариант, если вы ищете мощный обогреватель, чтобы согреть ваш гараж. Самая примечательная особенность этого гаражного обогревателя заключается в том, что со спиральными ребрами в нем используется уникальный нагревательный элемент. Еще одна замечательная особенность этого гаражного электрического обогревателя на 220 В заключается в том, что он может работать даже при более низкой температуре.

Honda Generator Mahindra Generator Yamaha Generator Cummins Gas Generator Bajaj Generator Ashok Leyland Генератор Kirloskar … 110/220/380 Вольт (В) 12/24 постоянного тока (В) … Выбор правильного генератора Пожалуйста, обратите внимание на результат этой программы быть приближением. Как всегда, лучший способ определить ваши конкретные потребности в питании — это …

Селекторный переключатель 120/240 В — больше полезной мощности, больше гибкости. Выберите между использованием 120 и 240 вольт или только 120 вольт. Это позволяет обеспечить доступ к общей выходной мощности генератора через любую из розеток на 120 вольт, ограниченную только мощностью отдельной розетки.2018 Honda Pilot Owners Manual Online … Схема подключения 4-проводной вилки генератора 220 В 2016 Схема подключения стереосистемы Toyota 208 Схема подключения однофазной сети Тепловой насос

22 декабря 2020 г. · Портативный инвертор-генератор Honda EU2200i мощностью 2200 Вт Honda — бесспорный король в производстве генераторов, и, несмотря на его высокий ценовой диапазон, большинство людей предпочитают генераторы Honda из-за большей надежности и чистой выходной мощности. В зависимости от требуемой нагрузки генератор проработает от 4 до 9,6 часов при полном баке бензина.Duke Fishron

4 сентября 2020 г. · Благодаря безупречной репутации Honda этот инверторный генератор, несомненно, является лучшим в своем классе. Это компактная электростанция с передовой инверторной технологией. Он представляет собой идеальный выбор для чувствительного к мощности оборудования, такого как компьютеры, цифровая электроника и медицинские устройства. Картридж Technics 1200 mk2

Прочтите или загрузите изображения схемы по адресу 110 БЕСПЛАТНО электрическая схема на 360CONTEST.DEMO.AGRIYA.COM Как мне связаться с amazon по поводу неправильного товара

Электрогенератор Honda цена и характеристики.бензиновая электростанция. трехфазный (380/220 вольт). мощность 5,20 кВт, максимальная мощность 6,60 кВт. стартовая рука. двигатель Honda GX 390.Все генераторы Honda, приобретенные в Канаде, соответствуют или превышают стандарты безопасности и выбросов Агентства по охране окружающей среды (EPA) Канадской ассоциации стандартов (CSA). Конфигурация с двумя напряжениями позволяет подключать устройства, требующие 120 или 240 вольт.

Электропроводка для генератора. Вопрос: У меня есть сверхмощный генератор Generac 8550/5550 с переменным током 120/240 30 ампер.Я проложил провод типа NM-B 10/3 600 В в гараж, чтобы подключить его к сушилке, но после прочтения этой плохой идеи. Linux cve 2020

2 ноября 2011 г. · Номинальные параметры генераторов похожи на все, рейтинг 5k не может работать при полной нагрузке 5k, и больше похож на 20 ампер, пригодных для использования при 220 вольт. (5000/220 = 22,7 ампер) Номинальные параметры и полезная мощность варьируются. Некоторые, которые я видел, используют на выходе 220, 230 или 240 вольт. Чистый синусоидальный солнечный генератор мощностью 6000 Вт имеет функцию автоматического запуска генератора. Это сигнализирует о необходимости запуска газогенератора и подачи энергии для зарядки аккумулятора или подачи питания в дом.Чистый синусоидальный солнечный генератор мощностью 6000 Вт в сочетании с переключателем на 6 или 10 цепей для питания критических цепей представляет собой законченную систему питания.

Адаптеры

/220 В. 1-401 до 40 из 1000+ товаров. Уточнить по. Название продуктаНастроенный преобразователь 110 В 220 В постоянного тока Источник питания постоянного тока 1 А … Средняя оценка: 0 из 5 звезд, на основе 0 отзывов. Чистый синусоидальный солнечный генератор мощностью 6000 Вт оснащен функцией автоматического запуска генератора. Это сигнализирует о необходимости запуска газогенератора и подачи энергии для зарядки аккумулятора или подачи питания в дом.Чистый синусоидальный солнечный генератор мощностью 6000 Вт в сочетании с переключателем на 6 или 10 цепей для питания критических цепей представляет собой законченную систему питания.

Привет, у меня есть 3 генератора Honda на продажу по 4000 рупий каждый. 0781638940 whatapp 0730482652. 3. … свежее обслуживание. 220 В, 50 Гц, 9,5 кВА, однофазный, бензин. Легко …

Символ Плутона
Серия HSP разработана с запатентованной электромагнитной системой зажигания Mi-T-M, что означает отсутствие необходимости в аккумуляторной батарее 12 В, генераторе, двигателе вентилятора и генераторе; что делает эти устройства особенно удобными в обслуживании.Steam Jenny ELHW-2036 220-вольтная масляная мойка горячего давления: 2000 фунтов / кв. Дюйм при 3,6 галлонов в минуту Мойка высокого давления

Объективы Canon с винтовым креплением
Характеристики генератора n Генератор мощностью 5500 Вт n розетки на 110/220 вольт n 41 ампер при 120 вольт n 20 ампер @ 240 вольт Модель HP Tank Drive Длина Ширина Высота Вес C110GED33-GW 10 30 галлонов Kohler Diesel 44 24 40 450 C130GEh43-GW 13 30 галлонов Honda 44 24 40 450 C140GEC33-GW 14 30 галлонов Kohler Gas 44 24 40 450 28 мая, 2020 г. · Этот генератор признан лучшим бюджетным генератором в нашем списке лучших генераторов мощностью 2000 Вт.Перед устройством находится симпатичная и чистая панель управления. Он оснащен розеткой на 120 вольт, которая может питать все виды бытовой техники. Также имеется одна розетка L5-30 на 120 вольт и мощностью 30 ампер. Серия HSP разработана с запатентованной электромагнитной системой зажигания Mi-T-M, что означает отсутствие необходимости в батарее 12 В, генераторе, двигателе вентилятора и генераторе; что делает эти устройства особенно удобными в обслуживании. Steam Jenny ELHW-2036 Мойка высокого давления с масляным обогревом, 220 вольт: 2000 фунтов на квадратный дюйм при 3.Мойка высокого давления 6 галлонов в минуту 14 сентября 2020 г. · ДЛЯ ПРОДАЖИ — Спокан, Вашингтон — хорошее рабочее качество, непрерывная мощность 4 кВт, максимальная выходная мощность 5000 Вт. Розетки на 110 и 220 вольт, розетка Twistlock на 30 ампер, 110. тихий и … Генератор Kawasaki 4000 Вт (cda) 750 долларов — JLA FORUMS

16 августа 2020 г. · 10 лучших обзоров инверторов на 12 В: 1. Инвертор Wagan Black EL3748 на 12 В с дистанционным управлением. Важной особенностью инвертора является количество энергии, которое он может генерировать. Итак, мы рады, что этот инвертор обеспечивает рабочую мощность 10 000 Вт и импульсную мощность 20 000 Вт.Мы также заметили, что он меньше и легче, чем …
11 октября 2015 г. · У меня есть генератор Yamaha только на 120 вольт. Вместо передаточной панели у меня есть панель вспомогательного автоматического выключателя, питаемая через передаточный переключатель. Я подключил все провода для приема стандартного входа 240/120, а затем заменил розетку с поворотным замком на генераторе на четырехпроводную модель L14-30 с параллельными клеммами X и Y.
Получите бесплатную доставку квалифицированных инверторных генераторов Honda или купите в онлайн-магазине прямо сегодня в отделе «На открытом воздухе».Напряжение (вольт).
23 августа 2020 г. · Honda EU2200i, 2200-ваттный, 120-вольтный бесшумный портативный инверторный генератор (Saint George), 800 долларов США, портативный генератор, 1000 пиковых ватт, 120 вольт, газ (novato), 200 долларов США.
eBay Kleinanzeigen: Honda Generator, Kleinanzeigen — Jetzt в земле Шлезвиг-Гольштейн найти или найти другие! eBay Kleinanzeigen — Костенлос. Ein TOP Strom Generator 12 В и 220 В, ручной запуск 1500 Вт.
Компрессор Husky на 60 галлонов, 220 вольт, нуждается в двигателе $ 250 (Фармерсвилль) рис. Скрыть эту публикацию восстановить восстановить эту публикацию.600 долларов. … Генератор / инвертор Honda $ 500 …
Кулачковый переключатель Barens CSii 220 вольт 20 ампер 6032. У нас есть кулачковый переключатель Barens CSii 220 вольт 20 ампер, который вам нужен, с быстрой доставкой и низкими ценами.
11 июня 2019 г. · В настоящее время рынок генераторов с ВОМ относительно новый и довольно небольшой. Теперь, когда у вас есть некоторый опыт работы с генераторами с ВОМ, давайте взглянем на два лучших, доступных на рынке. Генератор ВОМ мощностью 13 кВт NorthStar. Генератор отбора мощности NorthStar 13 кВт — это небольшой, но мощный агрегат.
Сэкономьте 220,00 $ (скидка 9%) Добавить в корзину Honda Generator EU2200i Companion Inverter Generator с CO-MINDER 1199,00 $ 1 309,00 $. Сэкономьте $ 110,00 (скидка 8%). Генераторы
Honda 240 вольт идеально подходят для домашнего резервного питания, путешествий на автофургоне, выезда на заднем сиденье, экскурсий на свежем воздухе и многого другого. Обеспечивая надежное и чистое питание компьютеров и мобильных устройств, эти генераторы Honda 240 В универсальны и полезны практически в любой ситуации, когда требуется питание.
18 декабря 2016 г. · Проблема в том, что в настоящее время у меня есть 2 генератора Honda, которые производят только 110 В.(Honda EU2000 и EU2000i рассчитаны на выбросы 1600 Вт и 2000 Вт каждый). Я хочу подключить эти генераторы к своему безобрывному переключателю ПОСЛЕ того, как я отключу все 220 цепей в моем доме. Это только для аварийных отключений электроэнергии! Генераторы могут работать параллельно и иметь один 26.6A 3 …
HONDA 3500-X 110-220 VOLT GENERATOR $ 325 (cnj> квадрат Гамильтона) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. добавить в избранное этот пост 5 декабря Совершенно новый цифровой … Портативные генераторы
разветвители Variac / диммеры Honda EU7000iS 185.00100 A / 2-100 A 15.00 12K Автономный диммер 125.00 Honda EU6500IS 175.00 100 Amp / 2-60 Amp 15.00 5K Dimmer или Variac 50.00 Honda ES6500 165.00 60 Amp / 2-60 Amp 10.00 2K Variac 20.00
2 июля 2007 г. · В большинстве систем на 220 В нейтраль также заземлена. Убедитесь, что генератор заземлен на заземляющий стержень или кемпер заземлен должным образом. Самый безопасный способ — проконсультироваться у лицензированного производителя …
Generators. Условие. Категория. Используется / см. Описание. Генераторы. На торги выставлен 120-вольтный генератор Honda модели EZ2500 в хорошем состоянии.Это устройство запускалось легко и работало нормально, без каких-либо проблем. Неизвестно точное количество использованных часов, но приблизительное предположение составляет 100 часов за последние 3 года.
Руководство по выбору источников питания для бензиновых генераторов на 220 вольт: выбор из сотен тысяч продуктов и постоянно расширяющийся ассортимент продукции помогут вам удовлетворить потребности в промышленном оборудовании. Наши китайские производители и поставщики предоставят …
Портативный трехфазный генератор Gillette
— GPE-75EH-3-5, 5500 Вт, 220 В, выделенный, Honda, электрический запуск от Honda GX390, OHV, 13 лошадиных сил, Электрический запуск 390cc и возврат троса, газовый двигатель
, генератор 6 вольт 12 вольт 24 вольт honda, генератор 6 вольт 12 вольт 24 вольт.9800 Hjørring. fre. Herkules HSE 3500. 1.750 кр.
Ваш генератор Honda — отличный источник резервного питания для вашего дома на случай отключения электроэнергии. Узнайте больше об электроснабжении вашего дома с помощью …
Генераторы Honda 3000is — на продажу в Ларедо, Техас: ГЕНЕРАТОР HONDA EU3000IS с электрическим запуском. Craigslist Search, Craigslist больше не поддерживается.
Подключите красный и черный (горячие) провода под двумя винтами на новом автоматическом выключателе 220 В (по одному проводу на каждый винт) и […] Идеальная электрическая схема для вилки генератора 220 В Как сделать Проведите розетки и вилки на 240 В
Солнечный генератор с чистой синусоидой мощностью 6000 Вт оснащен функцией автоматического запуска генератора.Это сигнализирует о необходимости запуска газогенератора и подачи энергии для зарядки аккумулятора или подачи питания в дом. Чистый синусоидальный солнечный генератор мощностью 6000 Вт в сочетании с переключателем на 6 или 10 цепей для питания критических цепей представляет собой законченную систему питания. Генератор
Honda Справочный центр Генератор Westinghouse Страница 2 … Утюг Westing House WHSI280 220 В (НЕ ДЛЯ США) 24,99 $ 24,99 $ Купить на Amazon.
Honda. Отображение 1–16 из 29 результатов … БЕНЗИНОВЫЕ ГЕНЕРАТОРЫ 220 В — Выберите параметры; 3 БАРЫ ПОЖАРОМ НИЗКОГО ДАВЛЕНИЯ — Выбор опций; 380 В НА БЕНЗИНЕ…
2001 Honda Генератор мощностью 11000 ватт. 170 часов. ТОЛЬКО ПОДБОР. Вопросы и ответы Q: Газ или дизель (11.10.18, 21:42) A: Генератор газовый. (16.10.18, 21:22) В: Когда генератор последний раз запускался и были ли проблемы с его работой?
28 мая 2020 г. · Этот генератор признан лучшим бюджетным генератором в нашем списке лучших генераторов мощностью 2000 Вт. Перед устройством находится симпатичная и чистая панель управления. Он оснащен розеткой на 120 вольт, которая может питать все виды бытовой техники.Также имеется одна розетка L5-30 на 120 вольт и мощностью 30 ампер.
Honda Генератор мощностью 7000 ватт, 110 вольт, электрический запуск 220 вольт, отлично стоит 300 долларов. Lakeside, CAMap является приблизительным, чтобы сохранить конфиденциальность местоположения продавца.

Удары плавающей нейтрали в распределительной сети

Обрыв (ослабленная) нейтраль

Если нейтральный провод разомкнут, сломан или потерян на одной из сторон источника (распределительный трансформатор, генератор или на стороне нагрузки — распределительный щит потребителя), нейтральный проводник распределительной системы будет « float » или потеряет опорную точку заземления.

Удары плавающей нейтрали в распределителе мощности (фото Mardix Limited; Fickr)

Состояние плавающей нейтрали может привести к тому, что напряжения могут достигать максимального значения, равного среднеквадратичному значению фазового напряжения относительно земли, в зависимости от состояния несимметричной нагрузки. Состояние плавающей нейтрали в электросети имеет разное влияние в зависимости от типа источника питания, типа установки и балансировки нагрузки в распределительной сети.

Обрыв нейтрали или Ослабленная нейтраль может повредить подключенную нагрузку или создать опасное напряжение прикосновения к корпусу оборудования.

Здесь мы пытаемся понять состояние плавающей нейтрали в системе распределения T-T.

Что такое плавающая нейтраль?

Если точка звезды несбалансированной нагрузки не соединена с точкой звезды ее источника питания (распределительного трансформатора или генератора), то фазное напряжение не остается одинаковым для каждой фазы, а изменяется в зависимости от несимметричной нагрузки.

Поскольку потенциал такой изолированной точки звезды или нейтральной точки всегда меняется и не фиксируется, он называется Floating Neutral .

Нормальное состояние электропитания и состояние плавающей нейтрали

Нормальное состояние электропитания

В трехфазных системах точка звезды и фазы имеют тенденцию стремиться к « уравновешивает » в зависимости от коэффициента утечки для каждой из них. Фаза к Земле. Точка звезды будет оставаться близкой к 0 В в зависимости от распределения нагрузки и последующей утечки (более высокая нагрузка на фазе обычно означает более высокую утечку).

Трехфазные системы могут иметь или не иметь нейтральный провод.Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).

Схема здоровой энергосистемы

3-фазная 3-проводная система

Три фазы имеют свойства, которые делают его очень востребованным в электроэнергетических системах.

Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга (суммирование до нуля в случае линейной сбалансированной нагрузки).Это позволяет исключить нейтральный провод на некоторых линиях. Во-вторых, передача мощности в линейную сбалансированную нагрузку постоянна.

3-фазная 4-проводная система для смешанной нагрузки

Большинство бытовых нагрузок являются однофазными. Обычно трехфазное питание либо не поступает в жилые дома, либо разделяется на главном распределительном щите.

Текущий закон Кирхгофа гласит, что подписанная сумма токов, входящих в узел, равна нулю . Если нейтральная точка является узлом, то в сбалансированной системе одна фаза совпадает с двумя другими фазами, в результате чего ток через нейтраль отсутствует.Любой дисбаланс нагрузки приведет к протеканию тока по нейтрали, так что сумма будет равна нулю.

Например, в сбалансированной системе ток, входящий в нейтральный узел с одной стороны фазы, считается положительным, а ток, входящий (фактически выходящий) из нейтрального узла с другой стороны, считается отрицательным.

Это усложняется с трехфазным питанием, потому что теперь мы должны учитывать фазовый угол, но концепция в точности та же. Если мы соединены звездой с нейтралью, то нейтральный проводник будет иметь нулевой ток на нем только в том случае, если три фазы имеют одинаковый ток на каждой.Если мы проведем векторный анализ этого, сложив sin (x) , sin (x + 120) и sin (x + 240) , мы получим ноль .

То же самое происходит, когда мы соединены треугольником без нейтрали, но затем возникает дисбаланс в распределительной системе, за пределами сервисных трансформаторов, потому что распределительная система обычно соединяется звездой.

Нейтраль никогда не должна быть подключена к заземлению, кроме той точки обслуживания, где нейтраль изначально заземлена (на распределительном трансформаторе).Это может настроить землю в качестве пути, по которому ток возвращается обратно в службу. Любой разрыв цепи заземления может привести к появлению потенциала напряжения.

Заземление нейтрали в трехфазной системе помогает стабилизировать фазные напряжения. Незаземленная нейтраль иногда называется «плавающей нейтралью » и имеет несколько ограниченных применений.

Состояние плавающей нейтрали

Электроэнергия входит и выходит из помещения клиентов из распределительной сети, входя через фазу и покидая нейтраль.В случае обрыва нейтрального обратного пути электричество может двигаться по другому пути. Поток энергии, поступающий в одну фазу, возвращается через оставшиеся две фазы. Нейтральная точка не находится на уровне земли, но находится на уровне напряжения сети.

Эта ситуация может быть очень опасной, и клиенты могут серьезно пострадать от поражения электрическим током, если они коснутся чего-либо, где присутствует электричество.

Состояние плавающей нейтрали

Обрыв нейтрали может быть трудно обнаружить, а в некоторых случаях может быть нелегко идентифицировать.Иногда на сломанные нейтрали могут указывать мерцающие огни или покалывание.

Если у вас в доме мерцает свет или дребезжит постукивание, вы можете получить серьезные травмы или даже смерть.

Измерение напряжения между нейтралью и землей

Практическое правило , используемое многими в промышленности, гласит, что напряжение между нейтралью и землей 2 В или меньше на розетке нормально, а несколько вольт или более указывают на перегрузку; 5 В считается верхним пределом.

Низкое показание

Если напряжение между нейтралью и землей низкое в розетке, значит, система исправна. Если оно высокое, то вам все равно необходимо определить, в основном ли проблема на уровне ответвленной цепи или в основном на уровне панели. .

Напряжение нейтрали относительно земли существует из-за падения IR тока, проходящего через нейтраль обратно в соединение нейтрали с землей. Если система подключена правильно, не должно быть заземления нейтрали, за исключением трансформатора источника (в том, что NEC называет источником раздельно производной системы или SDS, который обычно является трансформатором).

В этой ситуации заземляющий провод не должен иметь тока и, следовательно, на нем не должно быть падения IR .Фактически, заземляющий провод используется в качестве длинного тестового провода, ведущего назад к заземлению нейтрали.

Высокое показание

Высокое показание может указывать на общую нейтраль ветви , то есть нейтраль, совместно используемую более чем одной ответвленной цепью. Эта общая нейтраль просто увеличивает возможности для перегрузки, а также для воздействия одной цепи на другую.

Нулевое показание

Определенное напряжение между нейтралью и землей является нормальным для нагруженной цепи.Если показание стабильно близко к 0В. Есть подозрение на незаконное соединение нейтрали с землей в розетке (часто из-за потери жилы нейтрали, касающейся какой-либо точки заземления) или на субпанели.

Любые соединения нейтрали с землей, кроме тех, которые находятся у источника трансформатора (и / или главной панели), должны быть удалены, чтобы предотвратить обратные токи, протекающие через заземляющие проводники.

Различные факторы, вызывающие плавающее положение нейтрали

Существует несколько факторов, которые определяют как причину плавающего положения нейтрали.Воздействие плавающей нейтрали зависит от положения, в котором нейтраль нарушена:

1) На трехфазном распределительном трансформаторе

Неисправность нейтрали в трансформаторе в основном связана с выходом из строя проходного изолятора нейтрали.

Использование ответвителя на вводе трансформатора определено как основная причина выхода из строя нейтрального провода на вводе трансформатора. Гайка на линии со временем ослабляется из-за вибрации и разницы температур, что приводит к горячему соединению. Проводник начал плавиться и в результате оборвался нейтраль.

Плохая работа монтажников и технического персонала также одна из причин отказа нейтрали.

Обрыв нейтрали на трех фазах трансформатора приведет к скачку напряжения до линейного напряжения в зависимости от балансировки нагрузки в системе. Этот тип нейтрали может повредить оборудование клиента, подключенное к источнику питания.

В нормальных условиях ток течет от фазы к нагрузке к нагрузке обратно к источнику (распределительный трансформатор). При обрыве нейтрали ток из красной фазы вернется в синюю или желтую фазу, в результате чего между нагрузками будет напряжение между линиями.

У некоторых клиентов будет повышенное напряжение, а у других — низкое.

2) Обрыв провода нейтрали в линии низкого напряжения

Воздействие обрыва провода нейтрали на воздушном распределении низкого напряжения будет таким же, как и при обрыве провода на трансформаторе . Напряжение питания увеличивается до линейного напряжения вместо фазного. Этот тип неисправности может привести к повреждению оборудования клиента, подключенного к источнику питания.

3) Обрыв провода нейтрали обслуживания

Обрыв провода нейтрали обслуживания приведет только к потере электропитания в точке обслуживания.Никаких повреждений оборудования заказчика.

4) Высокое сопротивление заземления нейтрали на распределительном трансформаторе:

Хорошее сопротивление заземления заземления Яма нейтрали обеспечивает путь с низким сопротивлением для тока нейтрали , идущего в землю. Высокое сопротивление заземления может обеспечить путь высокого сопротивления для заземления нейтрали на распределительном трансформаторе.

Предельное сопротивление заземления должно быть достаточно низким, чтобы обеспечить достаточный ток короткого замыкания для срабатывания защитных устройств во времени и уменьшить смещение нейтрали.

5) Перегрузка и разбалансировка нагрузки

Распределительная сеть Перегрузка в сочетании с плохим распределением нагрузки является одной из основных причин отказа нейтрали. Нейтраль должна быть правильно спроектирована так, чтобы минимальный ток проходил через нейтральный проводник. Теоретически предполагается, что ток в нейтрали равен нулю из-за отмены из-за сдвига фаз фазного тока на 120 градусов.

IN = IR <0 + IY <120 + IB <-120

В перегруженной несбалансированной сети много тока будет протекать в нейтрали, которая разрывает нейтраль в самом слабом месте.

6) Общие нейтрали

В некоторых зданиях разводка проводов такова, что две или три фазы совместно используют одну нейтраль. Первоначальная идея заключалась в том, чтобы продублировать на уровне ответвленной цепи четырехпроводную (три фазы и нейтраль) разводку панелей управления. Теоретически на нейтраль вернется только несимметричный ток. Это позволяет одной нейтрали выполнять работу для трех фаз. Этот способ подключения быстро зашел в тупик с ростом однофазных нелинейных нагрузок. Проблема в том, что ток нулевой последовательности

от нелинейных нагрузок, в первую очередь третьей гармоники, будет арифметически складываться и возвращаться на нейтраль.Помимо потенциальной проблемы безопасности из-за перегрева нейтрали меньшего размера, дополнительный ток нейтрали создает более высокое напряжение нейтрали относительно земли.

Это напряжение нейтрали относительно земли вычитается из напряжения линии на нейтраль, доступного для нагрузки. Если вы начинаете чувствовать, что общие нейтралы — одна из худших идей, когда-либо воплощенных в меди.

7) Плохое качество изготовления и технического обслуживания

Обычно обслуживающий персонал не уделяет внимания сетям низкого напряжения. Ослаблено или Неадекватная затяжка нейтрального проводника повлияет на непрерывность нейтрали, что может вызвать плавающее положение нейтрали.

Как определить состояние плавающей нейтрали на панели?

Давайте возьмем один пример, чтобы понять состояние плавающего положения нейтрали . У нас есть трансформатор, вторичная обмотка которого соединена звездой, фаза-нейтраль = 240 В, и , фаза-фаза = 440 В, .

Условие (1) — нейтраль не плавает

Независимо от того, заземлена ли нейтраль, напряжения остаются неизменными: 240 В между фазой и нейтралью и 440 В между фазами.Нейтраль не плавает.

Условие (2) — Нейтраль плавает

Все устройства подключены: Если нейтральный провод цепи отсоединяется от основной панели электропитания дома, в то время как фазный провод для цепи все еще остается подключенным к панели и в цепи есть электроприборы, включенные в розетки. В этой ситуации, если вы поместите тестер напряжения с неоновой лампой на нейтральный провод, он будет светиться так же, как если бы он был под напряжением, потому что на него подается очень небольшой ток, идущий от фазового источника через подключенное устройство ( s) к нейтральному проводу.

Все устройства отключены: Если вы отключите все приборы, освещение и все остальное, что может быть подключено к цепи, нейтраль больше не будет казаться находящейся под напряжением, потому что от нее больше нет пути к фазовому питанию.

• Междуфазное напряжение: Измеритель показывает 440 В переменного тока. (Не влияет на 3-фазную нагрузку)
• Напряжение между фазой и нейтралью: Измеритель показывает от 110 В до 330 В переменного тока.
• Напряжение нейтрали относительно земли: Измеритель показывает 110 В.
• Напряжение между фазой и землей: Измеритель показывает 120 В.

Это связано с тем, что нейтраль «плавает» над потенциалом земли (110 В + 120 В = 230 В переменного тока) . В результате выход изолирован от системного заземления, и полный выход 230 В устанавливается между линией и нейтралью без заземления.

Если внезапно отключить нейтраль от нейтрали трансформатора, но сохранить цепи нагрузки такими, какие они есть, тогда нейтраль на стороне нагрузки станет плавающей, поскольку оборудование, подключенное между фазой и нейтралью, станет между фазой и фазой (R — Y, Y — B ), и поскольку они не имеют одинаковых номиналов, полученная в результате искусственная нейтраль будет плавающей, так что напряжения, присутствующие на различном оборудовании, больше не будут составлять 240 В, а будут где-то между 0 (не точно) и 440 В (также не совсем точно). ).

Это означает, что на одной линии от фазы к фазе у некоторых будет меньше 240 В, а у других — почти до 415 В. Все зависит от импеданса каждого подключенного элемента.

В системе с дисбалансом, если нейтраль отключена от источника, нейтраль становится плавающей нейтралью и смещается в такое положение, чтобы она была ближе к фазе с более высокими нагрузками и дальше от фазы с меньшей нагрузкой. Предположим, что несимметричная трехфазная система имеет нагрузку 3 кВт в фазе R, нагрузку 2 кВт в фазе Y и нагрузку 1 кВт в фазе B.Если нейтраль этой системы отключена от сети, плавающая нейтраль будет ближе к R-фазе и дальше от B-фазы.

Таким образом, нагрузки с фазой B будут испытывать большее напряжение, чем обычно, в то время как нагрузки с фазой R будут испытывать меньшее напряжение. Нагрузки в фазе Y будут испытывать почти одинаковое напряжение. Выключатель нейтрали для несбалансированной системы опасен для нагрузок. Из-за более высокого или более низкого напряжения наиболее вероятно повреждение оборудования.

Здесь мы видим, что состояние нейтрального плавающего положения не влияет на трехфазную нагрузку, а влияет только на однофазную нагрузку.

Как устранить нейтральное плавающее положение?

Есть некоторые моменты, которые необходимо учитывать, чтобы предотвратить нейтральное смещение.

a) Используйте 4-полюсный выключатель / ELCB / RCBO в распределительном щите

Плавающая нейтраль может быть серьезной проблемой. Предположим, у нас есть панель выключателя с трехполюсным выключателем для трех фаз и шиной для нейтрали для трехфазных входов и нейтрали (здесь мы не использовали четырехполюсный выключатель). Напряжение между каждой фазой — 440, а напряжение между каждой фазой и нейтралью — 230. У нас есть одиночные выключатели, питающие нагрузки, требующие 230 вольт. Эти нагрузки 230 В имеют одну линию, питаемую от выключателя и нейтраль.

Теперь предположим, что нейтраль ослабла, окислилась или каким-то образом отсоединилась в панели или, возможно, даже отключилась от источника питания. Нагрузки 440 В не будут затронуты, однако нагрузки 230 В могут иметь серьезные проблемы. В этом состоянии «плавающая нейтраль» вы обнаружите, что одна из двух линий упадет с 230 вольт до 340 или 350, а другая линия упадет до 110 или 120 вольт. Половина вашего оборудования на 230 В будет повышена из-за перенапряжения, а другая половина не будет работать из-за низкого напряжения.Так что будьте осторожны с плавающими нейтралами.

Просто используйте ELCB, RCBO или 4-полюсный автоматический выключатель в качестве источника питания в 3-фазной системе питания, поскольку при размыкании нейтрали отключится все питание без повреждения системы.

b) Использование стабилизатора напряжения

Каждый раз, когда нейтраль выходит из строя в трехфазной системе, подключенные нагрузки будут подключаться между фазами из-за плавающей нейтрали. Следовательно, в зависимости от сопротивления нагрузки на этих фазах, напряжение продолжает колебаться от 230 В до 400 В.

Подходящий сервостабилизатор с широким диапазоном входного напряжения с высокой и низкой отсечкой может помочь в защите оборудования.

c) Хорошее качество изготовления и техническое обслуживание

Дайте более высокий приоритет техническому обслуживанию низковольтной сети. Затяните или примените соответствующий крутящий момент для затяжки нейтрального проводника в системе низкого напряжения

Заключение

Состояние неисправности «плавающая нейтраль» (отключенная нейтраль) — ОЧЕНЬ НЕ БЕЗОПАСНО , потому что, если устройство не работает, и кто-то, кто не знает о «плавающем» нейтральном положении, может легко прикоснитесь к нейтральному проводу, чтобы узнать, почему приборы не работают, когда они подключены к цепи и получают сильный ток.Однофазные устройства рассчитаны на работу с нормальным фазным напряжением, когда они получают линейное напряжение. Устройства могут быть повреждены.

Неисправность отключенной нейтрали является очень опасным состоянием и должна быть устранена как можно раньше путем поиска неисправностей именно тех проводов, которые необходимо проверить, а затем правильно подключить.

Опубликовано в Примечания и статьи по электричеству

Угловой заземленный треугольник 240 В

Трансформаторы: треугольник / звезда. 3 фазы от 480 В до 120/208 В. Инкапсулированный сухой тип с рейтингом 3R; 3-фазный, от 600 до 120/208 В, сухого типа; Однофазный от 240/480 В до 120/240 В.Инкапсулированный с рейтингом 3R; Временные адаптеры питания; Кабельные протекторы; Временные шнуры питания. Шнуры питания на 20-50 ампер; Кулачковый тип на 200 и 400 ампер; Наборы штырей и рукавов на 60-100 А; Устройство подачи с несколькими выходами …

Aurora store apk скачать бесплатно

• Это обязательно для ванн по большинству «кодов» и требует как нейтрального, так и независимого заземления, чтобы заставить его работать. Таким образом, если вы используете 220 В, вам понадобится 4 провода (3 для 110 В). Внимательно ознакомьтесь с инструкциями, поскольку вы не подключаете нейтраль и землю к одной и той же клемме.
• 26 апреля 2018 г. · Как мы знаем, группа трехфазных трансформаторов, подключенных по схеме треугольник-треугольник, когда подает трехфазную сбалансированную нагрузку, отдельные трансформаторы разделяют 1/3 общей нагрузки. Но если есть какая-то неисправность в любом из трансформаторов, и из-за этого один трансформатор выйдет из строя, тогда также может быть трехфазное питание … Подробнее Разомкнутый треугольник или V-образное соединение трансформатора

Замыкание на землю — это тип повреждения, при котором случайный путь паразитного электрического тока течет прямо на землю (на землю).Здесь также цепь является «короткой» в том смысле, что она шунтировала проводку цепи, поэтому замыкание на землю технически можно определить как один тип короткого замыкания.

Хотя обмотки треугольника часто работают без заземления, участок треугольника может быть заземлен по центру или угол треугольника может быть заземлен. В звездообразной конфигурации один конец каждой из трех обмоток соединен, образуя нейтраль. К другому концу трех обмоток подключена фаза.

Иногда (особенно на старых объектах или в нефтяных скважинах и ирригационных системах) вы можете столкнуться с трехфазным соединением треугольником с одной фазой (ветвью), подключенной к земле, что называется «треугольник с заземлением в углу» или «обслуживание с заземленной ветвью». .

Торцовочные пилы позволяют выполнять точные пропилы под углом в древесине, ламинате и даже листовом металле. Обычно используемые для резки обрамления, плинтусов и молдингов, они позволяют выполнять чрезвычайно точные и чистые разрезы. Пилы для торцовки для резки под углом используют большое круглое лезвие, которое вращается на руке. Эту руку можно отрегулировать для достижения …

DELTA HELP LINE 1-800-345-DELTA (3358) Понедельник — Пятница: 8.00 — 20.00 EST, суббота: с 9:00 до 18:00. СТАНДАРТНОЕ ВОСТОЧНОЕ ВРЕМЯ. КОМПАНИЯ DELTA FAUCET 55 E. 111th Street Indianapolis, IN 46280

Радиочастоты округа Элко

14 августа 2018 г. · Как и все, все зависит от обстоятельств.На стороне 480 В это зависит от конфигурации входящей мощности. Полагаю, это не то, что вам нужно. На стороне 240 В это зависит от того, как был подключен трансформатор и какой тип трансформатора …

ILC правильного размера решает проблемы с заземлением, воссоздает соединение нейтрали с землей и минимизирует ток утечки на землю. Кроме того, он повышает безопасность, ограничивает ток короткого замыкания, снижает общий и нормальный шум и обеспечивает отличную защиту от перенапряжения для чувствительного электронного оборудования.

Это превышает номинальное линейное напряжение 120 В для косого прерывателя 120/240 В. Будьте осторожны при установке автоматических выключателей с косым разрядом на надежно заземленную систему треугольника с высоким плечом. Не устанавливайте их в системах с заземленным углом, заземленных через сопротивление или незаземленных.

Надземные резервуары для хранения жидкости серьезно пострадали во время землетрясений. Повреждения резервуаров могут варьироваться от местной податливости или коробления стенки резервуара до потери содержимого или обрушения, которое приводит к неисправности резервуара.По этой проблеме с переменным успехом проделана большая работа.

Узнайте больше о выборе рекламы. Посетите megaphone.fm/adchoices Ср, 16 декабря 2020 г. 15:31:33 -0000 full AccuWeather AccuWeather Daily — 16 декабря 2020 г. Узнайте больше о выборе рекламы.

Официальный сайт Малой бейсбольной лиги включает в себя функции, новости, списки, статистику, расписания, команды, прямые трансляции игр и видеоклипы. Стоматологическая программа для федеральных служащих Delta Dental находится в ведении отдела федеральных правительственных программ Delta Dental of California через его дочернюю компанию Delta Dental Insurance Company (DDIC).

Система «треугольник с заземлением в углу» представляет собой 3-проводную конфигурацию, в которой одна из вторичных выходных линий (также известная как «Фазы») намеренно подключена к «земле» через систему заземляющих электродов. Подобно методам, используемым для заземления всех других систем питания переменного тока с глухим заземлением, треугольник с «заземленным углом» имеет незаземление и заземление …

Во-первых, давайте кратко рассмотрим, как электричество попадает в ваш дом. Большинство жилых и легких коммерческих домов в США имеют однофазное трехпроводное подключение на 120/240 В.Он состоит из двух перевернутых относительно друг друга линий и заземленной нейтрали. Подключение электрической нагрузки между любой линией и нейтралью дает 120 вольт переменного тока.

Львы едят буйвола заживо

Пустой экран термостата Trane

• 2 апреля 2015 г. · Есть много способов обойти трехфазный открытый треугольник, возможно, лучший — это вращающийся фазовый преобразователь. Это оборудование будет использовать разделенную фазу 240 вольт и добавить третью ветвь. Эти ноги не будут находиться на расстоянии 120 градусов друг от друга, поскольку они будут в истинном трехфазном режиме, однако они будут достаточно близко, чтобы трехфазные двигатели и трансформаторы были счастливы.

  24 августа 2017 г. · Ищете подробную информацию о электрической схеме трансформатора 240 В? ты прямо здесь. Вы можете быть техническим специалистом, который хочет получить рекомендации или решить существующие проблемы. Или вы стажер, или, может быть, вы просто хотите узнать о электрической схеме трансформатора 240 В. Электрические схемы трансформатора Трехфазная собственность округа Кинг

• 30 декабря 2007 г. · цепи, имеющие напряжение 240 вольт относительно земли. На ум приходит блок питания 240 В с заземленным углом, подключенный к сети Delta для холодильного оборудования в ресторане.Выключатель 120/240 не может использоваться в цепях с номинальным напряжением относительно земли выше 120 В, но его можно использовать в цепях с напряжением 240 В между током без заземления.

  11 декабря 2018 г. · Угловой заземленный треугольник Высокая ветвь дельта UL / NEMA, одно- и однофазные, звездообразные 電 圧 UL UL / IEC SPD タ イ プ IEC T2 型式 / 接地 デ ル タ 線 式 UL * 960 В перем. Незаземленный высокий угол треугольника опоры заземлен высоко…

Резьба по камню в Индии

• Вот пример микроволновой печи мощностью 1200 Вт в цепи 120 В по сравнению с 240 В. У нас есть устройство мощностью 1200 Вт, Вт = Вольт x Ампер, поэтому, если мы будем использовать схему на 120 В, мы будем потреблять 10 А (1200/120) на одном проводе / цепи под напряжением. Если бы это была цепь 240 В (2 проводника), она потребляла бы 5 ампер (1200/240) на цепь, что в сумме составляет 5 ампер.

  2 апреля 2015 г. · Есть много способов обойти трехфазный открытый треугольник, возможно, лучший — это вращающийся фазовый преобразователь.Это оборудование будет использовать разделенную фазу 240 вольт и добавить третью ветвь. Эти ноги не будут находиться на расстоянии 120 градусов друг от друга, поскольку они будут в истинном трехфазном режиме, однако они будут достаточно близко, чтобы трехфазные двигатели и трансформаторы были счастливы.

Youtube sound test 7.1 Добавить обслуживаемый домен office 365 powershell

Conda установить хоровод2к сольвентную краску

Могу ли я получить 21 лицензию до моего дня рождения Калифорния

Обход датчика холла EbikeD750e s1 распиновка

Raspberry Pi — это крошечный и доступный компьютер, который можно использовать для обучения программированию в увлекательных практических проектах.Присоединяйтесь к глобальному сообществу Raspberry Pi. sms forwarder 400 Delta Delta Плюс ГБ 240В. В комплект входят: шлифовальная тарелка StickFix 100 x 150 мм, Festool PROTECTOR, долговечный мешок для сбора стружки в систейнере SYS 2 T-LOC. Компактная угловая шлифовальная машина.Работайте без усилий. Удобно и безопасно.

Dolmar 6400 частей Blue Water Resort Myrtle Beach	Soft Point vs fmj	Генератор лингвистики древовидной диаграммы	Jcr diy xj инструкции по бамперу
	используется в Delta Industrial установки, в то время как конфигурация Delta / Wye является наиболее распространенной.Звезда / треугольник используется при передаче высокого напряжения, а звезда / звезда редко используется из-за потенциального дисбаланса. На рисунке 3 представлена ​​схема конфигурации «треугольник / звезда». Первичный намотан как Дельта, а вторичный намотан как Уай. SmarterTravel предоставляет независимые советы экспертов и объективные обзоры лучших туристических предложений и направлений, а также полезные советы путешественникам, которые помогут утолить вашу страсть к познанию мира.
Allison tcm tuning Naa Guardian 380 кобура	Ваш запрос manhwa lezhin	La comay youtube hoy	Расшифруйте следующие слова, чтобы определить некоторые заболевания мышечной системы
Набор данных качества вина в r Пропорциональная зависимость между графиками x и y	R18a1 Модификации двигателя	Воздушный фильтр Generac gp7000e	Sms forwarder pro apk
Delta
Sterling 3-х элементная душевая кабина Магазин оружия Ирвинга	Скачать suara burung kutilang pikat mp3	Asgard mini rda reddit	Кривая скорости крутящего момента двигателя постоянного тока
	My Search Web Главные новости Новости Развлечения Спорт Деньги Покупки Образ жизни Здоровье Еда и напитки Путешествие Автомобили …
Обратные слова в строке с использованием стека c ++ Экспресс-экзамен по недвижимости reddit	Brianpercent27s различные монеты	Ertugrul ghazi Season 5 эпизод 7 in urdu hd dailymotion	Рукоятки Ruger p89 custom
	Трехфазная трехпроводная система треугольников с заземлением в углу имеет ссылку на землю, поскольку фаза B заземлена V = 240 В V = 480 В V = 600 В Примечание NEC 285 .3 (2) Иногда встречается на промышленных объектах, обычно не используется в новом строительстве. Разомкнутый треугольник, 3 фазы, 3 или 4 провода. Может быть незаземленным, заземленным в углу или с высокой ветвью. Очень редко, как правило, в сельской местности. 15 июля 2014 г. · У меня есть много лет успешно используется с диполями и заземляющими плоскостями. Я ищу меньше ВЧ-шума и хочу установить дельта-петлю с подачей вершиной вверх из нижнего угла. Я сделал его как можно выше и как можно больше, используя имеющееся у меня пространство. Используя демонстрацию eznec, я могу получить это очень близкое к резонансу на 15 метрах с Z 16 Ом

Фотографии тюрьмы округа БиббЧерный дракон контролирует камеру

реагирует на другие типы повреждений (двойная линия-земля, фаза-фаза и трехфазная).Параметры этой системы основаны на отчете о проектировании ретранслятора. Схема защиты включает в себя трансформатор напряжения (ТН), подключенный по схеме «звезда» к схеме «треугольник», и реле максимального напряжения Basler 59N. АНТЕННА ДЕЛЬТА-КОНТУРА 40–10 м — Результаты ВЧ-анализатора антенны GU3WHN AIM 4170C для 40-метровой петли GU3WHN На следующих страницах представлена ​​модель GAL-ANA перевернутой дельта-петли GU3WHN. Модель была создана при условии, что импеданс точки питания составлял 112 Ом, и что нижняя часть антенны с симметрирующим устройством находилась на высоте 2 м над землей. Ответы на несколько вариантов ответа на вопросы

Перенаправить код http на https Удивительные узоры вязания крючком	Прогноз запасов Xpeng на 2021 год	D 264 nosler bullets	Временная карта Godot Конвертер видео в видео
	Слэш-выключатели 240V или 27 не должны использоваться в системах треугольника с заземлением в углу.Раздел 230.90 (B) обычно запрещает установку устройства защиты от перегрузки по току в заземленный провод, если оно не размыкает все проводники цепи одновременно.
Устранение неисправностей динамиков бассейна Ryobi Earnin chime reddit	Тадака 2 полный фильм на хинди дублированный скачать 720p	Лабораторный отчет о потерях энергии в трубах 3	Схема защиты носилок Stryker
Unifi netflow Глава 19 Мировая история amsco ap	Fisher Price beatbowwow pink	Универсальные коды дистанционного управления Panasonic для DVD Многожильный глубокий край карты ps4	Hirim mantra произношение
Carrier 50tm006 Отчет лаборатории энергосбережения	Xfinitywifi openwrt	Какой ответ медсестры лучше всего подходит для мс.водопады 6	Первая баптистская церковь Джефферсон-Сити МО
Kawai k200 vs k300 Tn продление регистрации транспортного средства	Надгробные камни	Если бы Весы были наркотиком
	плюс Электрический омыватель стекла под решеткой Jackson Delta 5E — 115V # 490delta5x. плюс.Войдите или добавьте в корзину, чтобы увидеть нашу цену! … 208-240 В, 1 фаза # 646ev18. плюс. 2 753,73 долл. США … Подробнее о вариантах рекламы. Посетите megaphone.fm/adchoices Ср, 16 декабря 2020 г. 15:31:33 -0000 full AccuWeather AccuWeather Daily — 16 декабря 2020 г. Узнайте больше о выборе рекламы.

Лучшая серия aphmau Прокси-сервер Corredns upstream

Ответы на интересное брожение Элементы алгебраической топологии
Rtx 2060 2100 против Ghost points mw generator	Nifi cli truststore	Thai constellation monstera cut for sale
	Автоматические выключатели с косой чертой, такие как 120/240 В или 277/480 В, не должны использоваться в системах с треугольным заземлением.Раздел 230.90 (B) обычно запрещает установку устройства защиты от перегрузки по току в заземленный провод, если оно не размыкает все проводники цепи одновременно.

Переменное пожаротушение с помощью форсунок Синдром Чероки

Ex5 high power spec 35n для рабочих мест
Paris cat stats 904 904 Максимальная разница между двумя элементами геометрического кода 3.3 линии доказательства параллельные ответы на листе	Hd обои 1080p широкоформатная природа бесплатно скачать для рабочего стола 2	Airbnb с частной джакузи Нью-Йорк

Igtools net голосование в режиме InstagramFifa 907 режим карьеры игрока

Аренда на время отпуска с частным крытым бассейном рядом со мной

26 ноября 2020 г. · Если вы ищете спокойную аренду на время отпуска в Нэшвилле с частным бассейном, то это идеальный вариант. недвижимость для вас.Несмотря на то, что они довольно строги в отношении соблюдения домашних правил, у них есть камеры, установленные снаружи дома в целях безопасности, поэтому будьте уверены, что ваше пребывание здесь будет безопасным. Гостиная на первом этаже, 3 спальни, 2 ванные комнаты, 8 спальных мест. Частный дом с причалом на набережной, бассейном, гидромассажной ванной, Wi-Fi — Аренда на время отпуска на острове Анна-Мария Extra Holidays предлагает апартаменты с дополнительной комнатой для семьи от 500 человек. курорты по всему миру, включая США, Канаду, Мексику, Южную Америку, Европу и Азиатско-Тихоокеанский регион. Аренда на пляже Эдисто. Найдите наш отпуск Edisto Beach Rentals недалеко от Чарлстона, Южная Каролина. У нас есть аренда на время отпуска на пляже Эдисто, от побережья до реки и всего, что между ними. Поиск Наши прекрасные апартаменты для аренды на острове Эдисто расположены в нескольких минутах ходьбы от пляжа. В аренде на время отпуска в Мэриленде с частным бассейном просто выйдите на улицу и окуните пальцы ног в прохладную, успокаивающую воду собственного бассейна! Вы всего в нескольких щелчках мыши от того, чтобы найти свой идеальный вариант аренды на время отпуска в Санкт-Петербурге.Район Майклс. Сделайте паузу, просто представив эту мечтательную сцену, и начните ее планировать! Прокрутите вниз и исследуйте наши … Проводящая сфера радиусом 10 см заряжена 10 Усовершенствованные удобства, найденные в наших аренде, включают частные задние палубы и патио, открытые гидромассажные ванны, системы домашнего кинотеатра, доступ к бассейну и более! Если вы решите забронировать одну из наших квартир для аренды на время отпуска, вы получите гораздо больше, чем просто хорошее место для проживания. Вы получите незабываемые впечатления, которыми будете дорожить вы и ваши близкие на долгие годы! Evolve обещает профессионально убранные частные дома для отпуска с круглосуточной поддержкой гостей, чтобы вы могли путешествовать без забот.Проверенные варианты аренды Каждый дом для отпуска должен соответствовать нашим стандартам и быть на 100% готовым к вашему приезду. Вы найдете уютные дома для отпуска в разных местах в горах Поконо, которые удовлетворят потребности и желания любой семьи. В большинстве наших домов есть крытые или открытые гидромассажные ванны, которые мы подогреваем для каждого гостя и предоставляем им круглый год. Наша служба управления недвижимостью гарантирует, что ваша аренда на время отпуска будет в отличном состоянии. Мы можем предложить вам лучшую цену на дом для отдыха со 100% гарантией удовлетворения.Наша компания находится в Кейп-Корал, и мы работаем в сфере домов для отдыха с 1997 года. Мы лично зарегистрируем вас в вашем доме для отдыха и с нетерпением ждем … Забронируйте следующую недорогую аренду на время отпуска на CheapTickets.com. Испытайте свои дома для отдыха, начиная от коттеджей и заканчивая кондоминиумами по доступным ценам. Почувствуйте себя как дома рядом с офисом или конференц-центром или забронируйте место рядом с музеями, ресторанами и ночными клубами — это ваш выбор. Мы предлагаем первоклассную аренду элитного дома для отпуска в штате Юта в Солт-Лейк-Сити, Св.Джордж, Моав и Парк-Сити, предлагающие жилье на любой бюджет, случай и место назначения в Юте. Будь то на лыжных склонах фронта Уосатч, торговых центрах в центре Солт-Лейк-Сити или в солнечной южной части штата Юта, у нас есть много домов для аренды на время отпуска … Рекомендации по работе с реабилитацией от наркозависимости все темы): Многие люди считают, что поиск информации о диабете не стоит усилий и что они не осознают, что будет много ценных фактов, которые могут значительно улучшить их внутреннее благополучие. Наслаждайтесь лучшей семейной игрой в этих красивых хижинах. Бросьте вызов своим друзьям и семье поиграть в бильярд или пинг-понг в этих веселых домиках в Хелен, Джорджия! Они также обеспечивают посетителям комфорт, уединение и безмятежную горную местность. Узнайте, как можно сэкономить на роскошных каютах в Хелен, Джорджия, с нашими невероятными специальными предложениями на отдых. Мы предлагаем краткосрочное и долгосрочное жилье, а также аренду на время отпуска недалеко от Чесапикского залива и его окрестностей. Независимо от того, предполагает ли поездка переезд сотрудников, воссоединение семьи или неторопливую поездку, в Chesapeake Bay Vacation Rentals найдется жилье, способное удовлетворить практически любые бюджетные потребности. Посмотрите наши апартаменты в аренду на время отпуска во Внешнем банке с частными бассейнами. Отличная альтернатива, когда вам нужно отдохнуть от морской воды! Аренда с частным бассейном. Уточнить поиск. Вы здесь. Дома. Частный бассейн. Наши частные роскошные каюты — это идеальное место для пар, семей и друзей, которые любят природу и природу. Cuddle Up Cabin Rentals управляет этими частными роскошными арендуемыми коттеджами, все из которых расположены в нескольких минутах от Голубого хребта, штат Джорджия, а также красивых рек Окои и Токкоа. Расположен в Оушен-Сити, в нескольких шагах от пляжа. Sea Watch 1312 — отличный выбор для аренды кондоминиума на пляже. Номер с прямым видом на океан, крытым и открытым бассейнами, а также собственным балконом. Плавайте в океане, плавайте в бассейне, только не пытайтесь плавать в обоих одновременно. Эти апартаменты на время отпуска во Внешнем банке — фаворит среди детей. У каждого из этих домов есть собственный бассейн. На этом популярном семейном курорте есть чем заняться: Wi-Fi, крытый и открытый бассейны, частные пляжи у бухты, гриль-бар и многое другое.В кондоминиумах есть три спальни и парковка на две машины, а в домах — от пяти до шести спален и парковка на три машины. Beachy Keen ~ Уютный пляжный отель с частным бассейном и домом-коляской, идеально подходящий для семей! Дестин, Флорида. 14 гостей. 4 спальни. 3.5 Санузлы. Код: Бичи Кин. Посмотреть аренду. Диснейуорлд Аренда на время отпуска. Узнать больше Забронируйте проживание. Идеальный отпуск начинается здесь. «Я нашла эту аренду на FB, я очень боялась и так боялась, что меня обманут. Я планировала отпуск с семьей и дочерью с двумя нашими милыми внуками. Забронируйте идеальную аренду на время отпуска с бассейном в Пенсильвании с помощью FlipKey сегодня! У FlipKey есть тысячи отзывов и фотографий, которые помогут вам спланировать и забронировать свое пребывание, с множеством вариантов аренды для отпуска рядом с ОГРОМНЫМ домом с 9 спальнями с потрясающим панорамным видом на горы, бассейном и джакузи! Дом Фармингтона. Посмотрите нашу подборку домов для отпуска в Саванне с собственным бассейном. Легко проверяйте наличие, узнавайте цены и бронируйте аренду с бассейном онлайн с Lucky Savannah! Каюты с крытыми бассейнами.Просмотрите нашу подборку коттеджей Пиджен-Фордж и Гатлинбург с крытыми бассейнами, джакузи и джакузи. Отдохните в одной из наших кают в Теннесси с частными крытыми бассейнами с подогревом в Смоки-Маунтинс. Посмотрите доступные каюты в Гатлинбурге с крытыми бассейнами ниже. Найдите 739 вариантов аренды на время отпуска с подогреваемым / закрытым бассейном, чтобы забронировать онлайн напрямую у владельца в Пенсильвании, США. Сезонная аренда доступна для краткосрочного и долгосрочного пребывания на Врбо. Частный крытый бассейн расположен на нижнем уровне хижины, который также включает комнату для наблюдения, половину ванны и внешнюю зону с джакузи.Как будто этого было недостаточно, в Summit Vista Lodge также есть захватывающая игровая комната и театральный зал с многоуровневыми сиденьями! Каюты для больших групп в Пиджен-Фордж, Теннесси. Планируете ли вы молодежный отдых, семейное воссоединение, свадьбу или просто групповой отдых, наши большие групповые коттеджи в Пиджен-Фордж, штат Теннесси, предлагают пространство и удобства, необходимые для питания, развлечения и размещения большой группы. Во многих есть комнаты отдыха с игровыми столами, частные домашние кинотеатры, крытые бассейны, большие столовые, двойная бытовая техника и двухъярусные кровати, на которых могут разместиться группы. Storyteller489148, VR Owner de Gray Manes с частной игровой комнатой с крытым бассейном. 5 * от Visit England, дата обращения 20 февраля 2020 г. К услугам гостей большой крытый бассейн с подогревом, гидромассажная ванна с водопадом и современный тренажерный зал. Большие дома для отдыха вмещают до 16 человек и сдаются в аренду на еженедельной основе. Получите максимум удовольствия от вашего следующего семейного отпуска на пляже Уэллс в одном из этих замечательных домов для аренды! Хотите ли вы частный бассейн, игровую комнату, джакузи или хотите взять с собой любимого четвероногого друга, наши отели могут удовлетворить ваши потребности, а также удовлетворить ваши желания.Веб-сайт Elliott Beach Rentals предназначен для использования в качестве удобного инструмента планирования отпуска и доступен для вашего использования. Большинство квартир в кондоминиумах Destin имеют доступ как минимум к одному общественному бассейну. Форма и размер этих бассейнов сильно различаются в зависимости от комплекса кондоминиумов и курорта. Лишь в нескольких кондоминиумах Destin есть крытые бассейны, а ленивых рек здесь нет. Забронируйте аренду на Кейп-Коде с частным бассейном. Аренда на Кейп-Коде с частными бассейнами — идеальное место, чтобы расслабиться во время летних каникул 2020 года.Дети любят плавать, нырять и играть в воде. А барбекю у бассейна — летняя традиция Кейп-Код. На этой странице вы найдете наши лучшие варианты аренды на время отпуска на Кейп-Коде с частными бассейнами. Дом для отпуска с частным бассейном и сезонным открытым бассейном расположен на озере Озарк, в 12,8 км от озера Озарк. Дом для отпуска с собственной кухней, частным бассейном, садом и бесплатной частной парковкой. Дом для отпуска с кондиционером состоит из 6 отдельных спален, 3 ванных комнат и гостиной зоны. Каюты для больших групп в Пиджен-Фордж, Теннесси. Планируете ли вы молодежный отдых, семейное воссоединение, свадьбу или просто групповой отдых, наши большие групповые коттеджи в Пиджен-Фордж, штат Теннесси, предлагают пространство и удобства, необходимые для питания, развлечения и размещения большой группы. Во многих есть комнаты отдыха с игровыми столами, частные домашние кинотеатры, крытые бассейны, большие столовые, двойная бытовая техника и двухъярусные кровати, на которых могут разместиться группы. Аренда жилья для отпуска с бассейном на Среднем побережье штата Мэн: просмотрите 7 953 объективных отзывов на Tripadvisor, 35 536 фотографий и отличные предложения на аренду для отдыха с бассейном на Среднем побережье штата Мэн, штат Мэн Мы предлагаем первоклассный роскошный дом для отдыха в штате Юта аренда в Солт-Лейк-Сити, Св.Джордж, Моав и Парк-Сити, предлагающие жилье на любой бюджет, случай и место назначения в Юте. Будь то горнолыжные склоны фронта Уосатч, торговые районы в центре Солт-Лейк-Сити или солнечная южная Юта, у нас есть много вариантов для аренды на время отпуска … Аренда кондоминиума или квартиры — лучший способ испытать жизнь в Америке. город. Однако, если вы ищете спокойный отдых в Соединенных Штатах, подумайте о роскошной вилле или пляжном домике с частным бассейном в Майами, Лос-Анджелесе или другом приморском городе. У нас есть дома на берегу океана с частными бассейнами, частными пляжами и джакузи, а также просторные кондоминиумы с теннисными кортами, тренажерными залами и т. Д. Вы можете арендовать красивый дом на пляже в Калифорнии, Орегоне, Мексике или на Гавайях. У нас есть тысячи домов для аренды на берегу Атлантического побережья, от Флорида-Кис до Каролины, до Нью-Джерси и Нью-Йорка. Аренда домов для отпуска в Норт-Миртл-Бич. Наши дома для отпуска в аренду в Норт-Миртл-Бич и Миртл-Бич — отличный выбор для вашего пляжного отдыха в Южной Каролине! Эти дома расположены в непосредственной близости от пляжа и всех развлечений, ресторанов и развлечений в районе Гранд-Странд и Миртл-Бич. Наши дома для аренды в Панама-Сити-Бич с частными бассейнами расположены недалеко от пляжа, что дает вам доступ ко всем водным развлечениям и пляжным развлечениям, которыми славится этот район. Кроме того, вы можете исследовать разнообразные магазины и рестораны города, так как наши отели обеспечивают удобный доступ к городу. Центр города Панама-Сити-Бич Прямое бронирование, независимые каникулы по всей Франции, в частных загородных домах, коттеджах, гостевых домах и апартаментах, виллах и традиционных фермерских домах или в восхитительных отелях типа «постель и завтрак» на выбор. Kanawha Valley Arena Resort — это курорт в западной тематике, расположенный недалеко от Дугспура, штат Вирджиния, и бульвара Блю Ридж. Мы — идеальное место для отдыха для любителей автоспорта, конного спорта, мотоциклетных мероприятий, свадебных мероприятий и приключений на открытом воздухе.Мы предлагаем несколько вариантов жилья, в том числе наш новый отель, современный кемпинг со всеми удобствами и душевой, дома для отпуска, западный … Аренда на время отпуска с частным бассейном в Гарден-Сити-Бич.Ищете конкретную недвижимость? Поиск по названию или коду объекта. Мы предлагаем более 60 домов для отдыха в районе Миртл-Бич с частными бассейнами. Многие из этих домов также расположены на берегу океана, а некоторые подходят для проживания с домашними животными, так что вы можете взять с собой и Фидо! Найдите дом с бассейном в Гарден-Сити-Бич или Серфсайд-Бич, Южная Каролина, и сделайте заказ сегодня. Частный крытый бассейн с подогревом — это высшая добавленная роскошь и дополнительный бонус, заключающийся в том, что он подходит для любой погоды, идеально подходит для отдыха или развлечения детей.Наша коллекция коттеджей, домиков и апартаментов с кухнями и бассейнами охватывает одни из самых популярных в Великобритании … Smoky Mountain Lake Rentals, Inc. была нашей первоначальной арендной компанией, которая работает в Интернете с 1999 года. все дома предлагаются нашей службой по размещению в отпуске: ООО «Смоки-Маунтин-Лейк» (лицензия TN № 113). Мы являемся одной из старейших компаний по предоставлению жилья для отдыха с видом на набережную, озеро, прибрежные и горные домики, коттеджи и шале на … Gpercent27 и gpercent27percent27 реология Alan Walker без авторских прав звуки скачать Топливо ключ для фильтра для cummins isx Kindle basic 2 8-го поколения Cf4 ионный или ковалентный

Преобразователь 2 фазы в 3 фазы

Трехфазное оборудование в однофазных средах.• Фазовый преобразователь изменяет напряжение при преобразовании (однофазное 240 В на трехфазное 415 В), но фиксирует частоту (50 Гц), поэтому управление двигателем недоступно. Питание остается переменным током. на протяжении всего преобразования. • Преобразователь фазы — это так называемая «линейная нагрузка». Google подал третий крупный антимонопольный иск — на этот раз от 38 генеральных прокуроров. «Я с нетерпением жду возможности воспользоваться ее постоянным советом». Патель поднялась до самых высоких должностей в Goldman в 2006 году, когда она была назначена партнером в течение трех лет после прихода в фирму.

Gmail api получить тело сообщения javascript

Каталог сотрудников штата Мичиган по отделам

Фазовый преобразователь — это устройство, которое вырабатывает трехфазную электроэнергию из однофазного источника, что позволяет работать трехфазному оборудованию в сайт, на котором есть только однофазное электроснабжение. Первые фазовые преобразователи были изобретены почти сто лет назад. Поворотные фазовые преобразователи TEMCo обеспечивают сбалансированную трехфазную мощность, преобразованную из однофазного источника питания.Мотор-генераторные установки Мотор-генераторные установки TEMCo используются для обеспечения изоляции нагрузки, преобразования частоты и фазы.

Фильмы, подобные волку с Уолл-стрит на netflix

Цели, преобразователь сплит-фазы

Калькулятор ампер в ватты. Ампер (ампер или сила тока) — это единица измерения электрического тока в системе СИ и обозначается буквой «А». 1 Ампер определяется как электрический ток, который течет с электрическим зарядом в один кулон в секунду. 1 день назад · Трансформаторы, фазовые преобразователи и частотно-регулируемые приводы.Однофазный совет магазина товаров для хобби по внедрению 3-х фазных 220 против 440. Нравится: 2. … 2 из моих 3 поддерживают постоянный ток. От меня мало пользы …

Список хэшей md5

Msi gt72 6qd

15 декабря 2020 г. · ДЛЯ ПРОДАЖИ — Тайлер — Восточный, Техас — Steelman Industries H-A-S Ротационный преобразователь с одной на 3 фазы. Модель 1995 года. Двигатель 7,5 л.с. Максимальное количество HP в системе 20. HP. Найдите … Адаптированная мощность двигателя: 0,75 / 1,5 / 2,2 кВт (дополнительно) Входное напряжение: однофазный AC176-264V 50 / 60Hz Выходное напряжение: 3-фазное 0-220VAC Диапазон частот: 0.01-400Hz Диапазон применения: Универсальный номер фазы питания: Однофазное напряжение питания: Фильтр низкого напряжения: Без фильтра Свойства источника питания постоянного тока: Тип напряжения Режим управления: V / F Открытый контур

Unity удалить папку

Как обновить deluxo в Terrorbyte

Как рассчитываются однофазные и трехфазные токи нагрузки и нагрузка кВА _ кВА на. Земляной Бондон. 9:28. Трехфазный — Мой самодельный роторный преобразователь 2 из 2. Электропроводка двигателя с однофазным преобразователем 230 В на три 3-х фазных преобразователя частоты. cagmito76.0:27. Читать сейчас Векторное управление трехфазными машинами переменного тока: система … 2 (c) T 3 и T 4. Сигналы переключения ШИМ генерируются с фазовой задержкой δ относительно напряжения питания. Полученные входные осциллограммы. после подачи импульсы показаны на фиг.8. Рис.8. Осциллограммы выпрямителя ШИМ. Наблюдается, что форма входного тока почти синусоидальная по своей природе и совпадает по фазе с напряжением питания.Труды по силовой электронике, т. 27, № 5, стр. 2437–2452, май 2012 г. Авторами разработан преобразователь электроэнергии из однофазного в трехфазный нового типа, преобразователь вольтано. Благодаря простой конструкции он производит довольно много … Продавец: drive_direct_nottingham (3,060) 100%, Местоположение: Великобритания, Доставка: Великобритания и многие другие страны, Артикул: 153955061375 TECO 3HP 240V to 3 PHASE CONVERTER 240V ТОКАРНАЯ ДРЕЛЬ ЦИФРОВОЙ ИНВЕРТОР 2,2 кВт. 1 ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ ЦИФРОВОГО ПРЕОБРАЗОВАТЕЛЯ HP 240 В на 415 В, ТОКАРНО-ФРЕЗЕРНЫЙ ФРЕЗЕР 345 £.00 Просмотреть товар Добавьте мой магазин в избранное и получайте от меня информационные бюллетени о новых товарах и специальных предложениях! 3HP …

Mr нагреватель mh9bx

Ryzen 5 2600 vs 3600 reddit

Описание. Блок выпрямителя среднего значения (трехфазный) моделирует двухполупериодный шестипульсный выпрямитель среднего значения. Он преобразует мгновенные трехфазные напряжения переменного тока в напряжение постоянного тока, а потребляемую мощность постоянного тока в потребляемую мощность трехфазного переменного тока. 1 декабря 2017 г. · Схема подключения трехфазного преобразователя Chevy Amp Gauge Mantaps Terasa Ciluba Madfish It.Схема однофазного преобразователя в трехфазный, схема подключения двигателя переменного тока с использованием мощности 3, как преобразовать, работающий на статических диаграммах, версия Full HD, построение инвертора, автозапуск, роторная служба peugeot 306, питание электрических устройств постоянного тока, в простой с ЧПУ, pac matic inc, практический машинист, самая большая конфигурация преобразования pmsg .. .

Сертификат прокси приложения Azure

Fnaf speed art

Однофазные преобразователи в трехфазные — для мест, где трехфазное питание недоступно для вашей собственности или области, наши преобразователи рассчитаны на трехфазную вилку (необязательно).Описание работы нашего однофазного преобразователя в трехфазный: Наши преобразователи спроектированы и построены для работы в качестве …

P1, P2, P3 = мощность фазы 1, фазы 2 и фазы 3 в ваттах (Вт) V = напряжение в Пример напряжения (В): V1 = 230 В в трехфазной цепи 400 В I1, I2, I3 = ток фазы 1, фазы 2 и фазы 3 в амперах (А) Cos φ1, Cos φ2, Cos φ3 = косинус phi каждая фаза (без блока)

Продает ли компания доллар никотиновые пластыри

Роторные фазовые преобразователи общего назначения TEMCo входят в стандартную комплектацию внутренних корпусов NEMA 1.Большинство моделей фазовых преобразователей также доступны в корпусах NEMA 3 для использования вне помещений или в грязных средах. TEMCo имеет опыт производства однофазных преобразователей в трехфазные с 1968 года.

Циклоконвертеры с фазовым управлением 2. Преобразователи переменного тока в переменный со звеном постоянного тока. Преобразователи переменного тока в переменный со звеном постоянного тока обычно состоят из выпрямителя, звена постоянного тока и инвертора, поскольку в этом процессе переменный ток преобразуется в постоянный ток с помощью выпрямителя. После преобразования в постоянный ток линия постоянного тока используется для хранения энергии постоянного тока, а затем снова преобразуется в переменный ток…

Серфинг-рыбалка с ложками

Как Майкл Джексон умер от наркотиков

Плата за разрешение на строительство в округе Марикопа

Iphone не может подтвердить личность сервера apple.imap.mail.yahoo.com

Продление визы L1 2020

Смешанные соединения рабочий лист 12 ответов

Как удалить браузер vivo

ПРЕОБРАЗОВАТЕЛИ ИЗМЕНЕНИЯ ФАЗ Конвертер изменения фазы PC8 — 240 В на 415 В Работа 8 кВт 10 л.с., 415 В Машины от источника питания 240 В Истинный 3-фазный выход 415 В ЗВОНИТЕ И СДЕЛАЙТЕ СДЕЛКУ ДОБАВИТЬ ЭТО АКТИВ К ВАМ МАСТЕРСКАЯ МЫ ПРЕДЛАГАЕМ ОБОРУДОВАНИЕ ТАК…

Понижающий преобразователь постоянного тока, 2 фазы, Vo = 250 В, Io = 40 A Вход: Vin = 800 В, Iin Выход: Vo = 250 В, Io = 40 A Привод затвора: Vd = 18 В, R источник = 5 Ом, сток R = 2 Ом Q1: SCT3080KL SiC МОП-транзистор (1200 В, 31 А) D1: SCS220KG SiC SBD (1200 В, 20 А) L1, L2: 200 мкГн C1: 10 мкФ Tj = 100 ℃ понижающий преобразователь постоянного тока, 2-фазный Vo = 250 В Io = 40A Схема моделирования IL1 Io IL2 IL

А фаза преобразователь — это устройство, которое преобразует электроэнергию, подаваемую как однофазную, в многофазную или наоборот. Большинство фазовых преобразователей используются для производства трехфазной электроэнергии из однофазного источника, что позволяет работать трехфазному оборудованию на объектах, где имеется только однофазное электроснабжение.

1 день назад · Трансформаторы, фазовые преобразователи и частотно-регулируемые приводы. Однофазный совет магазина товаров для хобби по внедрению 3-х фазных 220 против 440. Нравится: 2. … 2 из моих 3 поддерживают постоянный ток. Без особой пользы …

Рядом новый роторный преобразователь фазы. Преобразует однофазный 10А в 3-фазный 10А. Лучше всего использовать для питания трехфазных промышленных машин, таких как токарные и фрезерные станки, в домашних условиях от однофазных розеток. Может работать с машинами мощностью до 3 л.с. Машина в отличном состоянии, почти не использовалась (<10ч). Отличная машина австралийского качества, очень прочная и надежная.

Освоение метода Wyckoff pdf

Юридический отдел Fischer Homes

Gitlab jira issue sync

Доступ к архивным сообщениям электронной почты Outlook Mac

Импорт американских тактических средств 1911 firepower xtreme 9mm 9106 mini split

Remote символов vec3f

Учеба в США еженедельно 5 класс ответ ключевая неделя 14

Двери кухонного шкафа в фермерском доме

Amarjit fnu

Trane air fi wcs

Транспортер спичечных коробок

9105 9000 сегодня

9 Военные вертолеты 10 скинов трихарда в fortnite

блендер Waring

поиск фотографий тюрьмы округа Крейвен

1959 катафалк cadillac

файлы неселенного сервера Ark

Epitalon nasal spray

power light

сотрудничать nfigure недействительная операция виртуальной машины для устройства 2

Найдите величину ускорения зависшего блока в процентах 27 с.

Rehb 330 uiuc reddit

Заслуживающая внимания musicxml

Подтвержденные смайлики в Twitter

Chegg free reddit 2020

Excalibur crossbow formula Распродажа

Nanocad wiki

9012 cowl химический и химический теги

Lenovo all in one pc

1911 комплекты для переоборудования

Rpi hass курсы

68163848ab color

Vegan ramen near me now

Hp envy 27s driver

90t126 Fasift zwift Молитва о милосердии для нации

Формат выставления счетов за менструацию для Yahoo

Take 5 замена масла 50 скидка

Греческий алфавит svg бесплатно

Частота пейджера нефтяной вышки Rust

Нехватка черного перца 2020

Две заметки из звукового руководства

Azure ocr цены

Ветвь дерева массой 12 кг

Список имен переменных Python

Seaside nj airbnb

Детали рулонного пресс-подборщика Case International 3450

Ffmpeg drawtext множественный текст

Определите вероятность того, что более двух студентов будут присутствовать

Легенда карты Destiny 2

График выравнивания полярности

Рабочие листы с предложениями для первого класса

Запчасти для экскаватора-погрузчика бывшего в употреблении

Взломать баланс PayPal

Sig romeo5 bank robberies

Emt 101, финальный экзамен

Luma 500 dvr manual

Private server shinobi life 2 code

Nec article 240 pdf

SF13F лист данных БЕСПЛАТНО из Datasheet4U.com Datasheet (технический паспорт) поиск интегральных схем (ic), полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды.

11 марта, 2016 · Правило 10-футового метчика, 240.21 (B) (1) так же надежно, как хлипкая книга кодов NEC 2014 г. Опубликовано в пятницу, 11 марта 2016 г., 11:18 AM From HeatSpring.com Adv. PV Discussion Board
NEC утверждает, что в дополнение к требованиям статьи 408.36, устройство защиты от перегрузки по току, имеющее номинал не выше, чем у самого щитка, должно защищать щит.Это устройство защиты от перегрузки по току должно располагаться внутри или в любой точке на стороне питания щитка.	10 февраля 2020 г. · 4. Статья 405.1 — Стойка для бытовых услуг — (стр. 31 и 32). Обновленные минимальные требования и альтернативный дизайн. Также обновлена ​​Иллюстрация 36. 5. Статья 408 — Служебные входные проводники — (стр. 34). Отредактированный абзац. Добавить «не менее 36» 6. Статья 413 — Подземные служебные боковые части в надземных зонах — (Стр. 37 и 39).
Ссылка на код: 240.21 NEC 240.21 «Расположение в цепи» требует устройства защиты от перегрузки по току «в точке, где проводники получают питание». NEC 240.21 (C) допускает отсутствие защиты от сверхтоков на вторичной обмотке трансформатора, если соблюдаются правила 240.21 (C) (1) — (C) (6).	Ежедневный гороскоп на 22 ноября
7 апреля 2020 г. · Эта форма предоставляет документацию для обеспечения соответствия NFPA 70, Национальному электротехническому кодексу. Текущая версия, признанная главой 27 Строительного кодекса Флориды, является редакцией NEC 2014 года, а требования к выборочной координации можно найти непосредственно в статьях 240, 620, 695, 700, 701 и 708.	13 июля 2019 г. · NEC 2008, статья 230.208 (B) говорит об ограничении 80% для длительных нагрузок закрытых устройств максимального тока и что это не относится к работе с напряжением более 600 вольт. В какой статье это указано для этого… читать дальше
Национальные электрические нормы и правила 2008 г. — Содержание — Глава 6 Специальное оборудование — Электролитические элементы статьи 668. Обозначения артикулов могут меняться в зависимости от года цикла кода. В NEC 2005 см. Таблицу 310-16 (допустимые токовые нагрузки для проводников), а также статью 240.4 (D) (защита малых …	SF150R0 Термовыключатели SEFUSE Components datasheet pdf data sheet БЕСПЛАТНО из Datasheet4U.com Datasheet (технический паспорт) поиск интегральных схем (ic), полупроводников и других электронных компонентов, таких как резисторы, конденсаторы , транзисторы и диоды.
Новый раздел для NEC. Он не действует до 2020 года, так что много времени. Особый раздел, на который я обращаю внимание, — это «Техническое переключение с пониженным энергопотреблением». 240.67 Снижение энергии дуги.Если установлены предохранители на 1200 А или выше, должны применяться 240,67 (А) и (В). Это требование вступает в силу 1 января 2020 г. (A) Документация.	Мат. Например, не подавайте питание 240 В переменного тока на коврик 120 В переменного тока, так как это может привести к повреждению. ВСЕГДА убедитесь, что все электрические работы выполняются квалифицированным персоналом в соответствии с местными строительными и электротехническими нормами, разделом 62 Канадского электрического кодекса (CEC), часть I, и Национальным электрическим кодексом (NEC), особенно статьей 424.
Обновление кода NEC 6 157 Venture Ct. Ste 1 Jamie Hulet [адрес электронной почты защищен] anakentucky.or g 859-231-8453 ABC X 8:00 утра 10 Луисвилл, Кентукки, 2020 Изменения в кодексе NEC (статьи: 110; 200; 210; 220; 225; 240; 250; 300; 310 ; 314) IEC 1810 Plantside Dr IEC (Ky / So. Indiana) X 8:00 до	Руководящий документ предоставляет руководство по интерпретации отдельных статей NFPA 70, «Национальный электротехнический кодекс» (NEC), в частности, некоторых статей. в рамках статьи 590 «Временное энергоснабжение» для электрических работ по Д и Д на объектах Министерства энергетики.Национальный электротехнический кодекс — Википедия Некротический энтероколит (NEC) ВВЕДЕНИЕ: NEC, самый …
Ссылка на код: 240.21 NEC 240.21 «Расположение в цепи» требует устройства защиты от перегрузки по току «в точке, где проводники получают питание» . NEC 240.21 (C) допускает отсутствие защиты от сверхтоков на вторичной обмотке трансформатора, если соблюдаются правила 240.21 (C) (1) — (C) (6).	Национальный электротехнический кодекс (NEC). … — статьи 215, 225, 230 — Статья 240 • Воздействует на целевой служебный вход и солнечные системы.Заголовок: NFPA70 и PoE Автор:
1 2017 Статьи 90 NEC 90 Введение 100 Определения 110 Требования к электроустановкам 200 Использование и идентификация заземленных проводников 210 Ответвительные цепи 215 Фидеры 220 Расчет ответвлений, фидеров и услуг 240 Защита от перегрузки по току CMP Заземление и соединение 280 …	Сила сопротивления изолированных проводов из таблицы NEC310.15 (B) (16) Не более трех проводников в кабельной канале, кабеле или земле (непосредственно под землей) (при температуре окружающей среды 30 ° C, 86 ° F) Распечатать эту страницу: Размер: Медные проводники: Алюминиевые проводники Медные проводники: 60 ° C (140 ° F) 75 ° C (167 ° F) 90 ° C (194 ° F) 60 ° C (140 ° F)
Неоднозначность оценки NEC 3 степени в Системе оценок ВОЗ 2010 года.В классификации ВОЗ 2010 г. NEN классифицируется как NET степень 1, NET степень 2 и NEC степень 3 (). В целом хорошо дифференцированный NEN состоит из клеток, демонстрирующих атипию от минимальной до умеренной, без некроза, экспрессирующих общие маркеры нейроэндокринной дифференцировки. , т.е. диффузное и интенсивное окрашивание синаптофизином или хромогранином А, и …	Статья 314 — Выход, устройство, тяга и соединение; Тела кабелепровода; и люк 314.29 Проводка должна быть доступной Статья 376 — Металлические кабельные каналы 376.56 Соединения, ответвители и блоки распределения питания Глава 4 — Оборудование общего назначения Статья 406 — Розетки, соединители шнуров и соединительные вилки 406.4 Общие требования к установке
Статья 525 Карнавалы, цирки, ярмарки и аналогичные мероприятия 525.21 Национальный электротехнический справочник 2011 893 области, где расположено электрическое оборудование. Это требование помогает защитить население от случайного контакта с находящимся под напряжением обслуживающим оборудованием. 525.10 Услуги Услуги должны соответствовать 525.10 (A) и (B). (A …	Настоящая редакция NFPA 70, Национального электротехнического кодекса, была подготовлена ​​Национальным комитетом электротехнических правил и действовала в соответствии с Национальной ассоциацией пожарной безопасности, Inc.на своем Ежегодном собрании, состоявшемся 18–21 мая 1998 г. в Цинциннати, Огайо. Он был выпущен Советом по стандартам 16 июля 1998 г. с номером
• NEC 240.24 Устройства максимального тока не должны располагаться вблизи легко воспламеняющихся материалов, таких как шкафы для одежды. • Устройства максимального тока NEC 408.36 вставного типа с обратным питанием должны быть защищены дополнительным утвержденным устройством.	Обзор NEC LT240 и LT260 для домашнего кинотеатра. Если вы не уверены, какая конфигурация соответствует вашим потребностям, прочтите статью о 4: 3 vs.16: 9 перед заказом экрана. Но у вас есть возможность установить экран 4: 3 и отображать материал 16: 9 с черными полосами вверху и внизу.
Nfpa 70e 2018 Pdf Автор: Терри Пикрел Дата создания: 26.03.2019 14:19:18. В связи с предстоящим выпуском стандарта 2018 г. специалистам-электрикам необходимо будет внести некоторые изменения в существующие правила техники безопасности, которые они уже внедряют в свою повседневную работу.	240.10 дополнительно поясняет, что там, где дополнительная максимальная токовая защита используется для светильников, приборов и другого оборудования, или для внутренних цепей и компонентов оборудования, она не может использоваться вместо требуемых устройств максимального тока параллельной цепи или на месте. требуемой защиты параллельной цепи.Кроме того, Раздел 240.10
Национальный электротехнический кодекс. Кодовая панель № 5. Статьи 200, 250, 280, 285. Натан Филипс, кафедра интегрированных электронных систем, OR [IM] 70 -31. 90.6 статья 90 — введение. Информационные приложения не являются частью обязательных требований NEC, но включены для …	Способы подключения (NEC 300) Распределительные коробки и блоки выключателей (NEC 300.14) Опасные места NEC (500.15) Оборудование общего назначения (NEC 400) -1; Расчет коммерческой нагрузки (вопросы NEC) Расчет коммерческой нагрузки-2: вопросы NEC; Расчеты трансформатора -2: Вопросы NEC; Панель панели и платы переключателей — Вопросы NEC
Хотя большинство частей Национального электротехнического кодекса применимы ко всем системам электроснабжения, включая фотоэлектрические системы, перечисленные ниже имеют особое значение.За некоторыми исключениями, системы электроснабжения, установленные в Соединенных Штатах в этом столетии, должны были соответствовать требованиям NEC.	• Нагрузки параллельной цепи 240 В подключаются между автоматическим выключателем на фазе A (горячая ветвь L1, красный провод) и фазе B (горячая ветвь L2, черный провод), как показано для ответвленной цепи 3. 2.0 МНОГОПРОВОДНЫЕ БЕЗОПАСНЫЕ ЦЕПИ Как объяснено выше, в однофазной однофазной системе 120/240 В переменного тока, подключенной к электросети, мощность 120/240 В переменного тока состоит из двух линий 120 В переменного тока
Краткое описание статьи 110 национальных правил NEC о рабочих зазорах.26 (A) (1) для исследования Академии электрических экзаменов … Это разминка видео по защите от сверхтоков, прежде чем я поразлю вас действительно жестким тестом по статье 240.	Прочтите последние статьи журнала педиатрии на ScienceDirect.com, ведущей платформе рецензируемой научной литературы Elsevier
NEC Corporation c Номер модели продукта EXP333A d Год выпуска 2017 e Эффективность внутреннего / внешнего источника питания Тип источника питания Многоканальный выход (AC-DC) Номинальная выходная мощность Мощность (Вт) 460 КПД источника питания при указанных нагрузках [защита электронной почты]%, [защита электронной почты]%, [защита электронной почты]% Коэффициент мощности источника питания при указанных нагрузках До 0.90 при 20% До 0,94 при 50%	1 июня 2017 г. · 240,67 — Для предохранителей номиналом 1200 А и выше это новое требование, которое не вступает в силу до 1 января 2020 г., отражает требования 240,67. Методы уменьшения энергии дуги, которые следует использовать, когда время отключения дугового тока превышает 0,07 секунды.
2 Электроэнергетические системы Дарем NEC 240,6 (A) Стандартные номинальные значения тока для предохранителей и автоматических выключателей Амперы 15 20 25 30 35 40 45 50 60 70 80 110125150175200225250300350400450500 — — —	Расчетные амперы (разделите расчетные вольт-амперы на 240 В переменного тока) **** = _____ Амперы Если требуется обновление услуги, каков будет новый номинальный рабочий ток? _____ Имя изготовителя усилителя Телефон № () Примечания: * Эта форма основана на статье 220 Национального электротехнического кодекса.
Введение в статью 250 — Основание и связывание Никакая другая статья не может соответствовать статье 250 за неправильное применение, нарушение или неверное толкование. Терминология, использованная в этой статье, была источником большой путаницы, но она была улучшена в последние несколько редакций NEC. Очень важно понимать Руководство и политику по электрооборудованию	— 2017. Регулируемые автоматические выключатели и главные предохранители также требуют завершения исследования по координации. Сюда входят проекты ШОС по модификации существующего оборудования.Эти исследования должны проводиться в соответствии с рекомендациями IEEE …
NEC 110.3 (B) Установка и использование Оборудование, включенное в список или маркированное, должно устанавливаться и использоваться в соответствии с любыми инструкциями, включенными в список или маркировку Инженер-электрик должен подпишите и опечатайте планы, если: 1. Стоимость системы превышает 50 000 долларов. 2. Общая мощность системы составляет 600 ампер (240 вольт) или более в соответствии с Национальным электротехническим кодексом	. Десять основных советов: статья 630, Электросварщики.Инженер-электрик, проектирующий систему распределения мощности на стороне нагрузки для промышленного объекта, вероятно, будет включать по крайней мере несколько сварочных розеток.
Введение в статью 90 — Введение в Национальный электротехнический кодекс. 90.1 Цель NEC. 300.10 Электрическая непрерывность. Введение в статью 314 — Розетки, устройства, тяговые и соединительные коробки; Кабелепровод • Водяной фильтр на 115 В подключен к цепи двигателя 240 В колодезного насоса, а оборудование цепи …	NEC 690.14 (C) (1) Исключение позволяет фотоэлектрическим установкам иметь средства отключения (постоянного тока), расположенные удаленно от точки входа системных проводов, если установка соответствует требованиям NEC 690.31 (E). Установка фотоэлектрической проводки в соответствии с NEC 690.31 (E) является полезен для фотоэлектрических массивов, установленных на крышах жилых домов, строений и там, где есть проводники.
7 апреля 2020 г. · Эта форма предоставляет документацию, гарантирующую соответствие NFPA 70, Национальному электротехническому кодексу. Текущая версия, признанная главой 27 Строительного кодекса Флориды, является редакцией NEC 2014 года, а требования к выборочной координации можно найти непосредственно в статьях 240, 620, 695, 700, 701 и 708.	zNEC 250.50 (Система заземляющих электродов) 250,52 Электроды Водопроводная труба, если металлическая водопроводная труба длиной 10 футов или более соприкасается с землей. Металлический каркас здания или конструкции, для заземления которого используются следующие методы: (1,2,3,4) Электрод в бетонном корпусе не менее 2 дюймов в бетоне
NEC www.ncsd.necel. com. µPD16662 — драйвер столбцов (сегментов) ЖК-дисплея на 240 выходов со встроенной оперативной памятью.	Национальный электротехнический кодекс, 2008 г. / Кодекс проживания в штате Нью-Йорк, 2010 г. БАССЕЙНЫ, НАСТОЯЩИЕ УСТАНОВЛЕНИЯ; Согласно определению Национального электротехнического кодекса, бассейны построены или частично находятся в земле, все остальные бассейны способны удерживать воду глубиной более 42 дюймов.1) Розетка (выход) насоса бассейна и методы подключения a.
Электросхема жилого однофазного дома Pdf — Привет, друг, электрическая проводка! В статье, которую вы читаете на этот раз под названием Pdf, мы подготовили эту статью, чтобы вы могли прочитать и принять информацию в Это. Надеюсь, содержание публикации Статья в формате PDF, то, что мы пишем, поможет вам понять…	Объяснение приложений Sharepoint
Отражение по оси 3

Заземление — Peninsula Light Company

Первая линия защиты для защиты вашего оборудования и устройств и обеспечения их безопасной работы — это простой, часто забываемый и недорогой заземляющий стержень.«Этот скромный маленький металлический стержень является ключевым звеном в области электробезопасности и очень экономичным страховым полисом для защиты вашего электрического оборудования и приборов.

Согласно требованиям Национального электрического кодекса (NEC) в бытовых электрических системах должна быть заземленная система, соединенная с землей через заземляющий стержень. Заземляющий стержень обычно расположен очень близко к вашей основной электрической панели обслуживания. Заземляющий стержень часто делают из меди или стали с медным покрытием, диаметром примерно ½ дюйма или больше и длиной 8–10 футов.Он должен быть электрически связан с вашей основной сервисной панелью, чтобы обеспечить надежное заземление.

Штат Вашингтон требует, чтобы максимальное сопротивление заземляющего стержня составляло 25 Ом или меньше. Если импеданс заземляющего стержня превышает 25 Ом, необходимо предпринять дополнительные меры для снижения импеданса. С 1990 года общепринятой практикой является установка двух заземляющих стержней для обеспечения безопасности.

Для быстрой визуальной проверки заземляющего провода (часто называемого проводником заземляющего электрода), который ведет к заземляющему стержню, подойдите к электросчетчику.Большинство этих счетчиков устанавливаются на внешней стене дома как можно ближе к главной служебной панели внутри дома. Ближе к нижней части стены должен выходить провод, который является связующим звеном между служебным заземлением и заземляющим стержнем. Вы не должны видеть заземляющий стержень, так как он должен быть закопан, чтобы быть эффективным.

Мы часто видели заземляющие стержни не полностью установленными (от 12 до 18 дюймов или более все еще торчащие из земли), стержни согнуты, провода отсоединены и установлены в очень каменистой и / или сухой почве и т. Д.Результирующее сопротивление в некоторых из этих случаев значительно превышает 1000 Ом. Самое низкое возможное сопротивление — лучшее, и мы измерили некоторые из них всего 15 Ом.

К сожалению, мы не можем контролировать, насколько хорошо заземлена ваша электрическая панель. Если вы не обеспечите надлежащее заземление в соответствии с требованиями NEC, нет никакого способа уменьшить электрическое повреждение, которое может произойти за пределами вашей электрической панели. Если у вас есть сомнения по поводу заземления вашего предприятия или дома, обратитесь к лицензированному подрядчику по электрике.

Среди различных ситуаций, которые могут возникнуть в вашей электрической системе, наиболее распространенными являются скачки высокого напряжения и повреждение или потеря одного из сервисных проводов.

• Скачки высокого напряжения (молнии или коммутационные скачки). Отсутствие надлежащего заземления электрической системы может привести к перемещению повышенных первичных напряжений в систему электропроводки помещения, что приведет к поражению электрическим током и / или возгоранию из-за нарушения изоляции 600 В на проводниках.

• Повреждение или потеря одного из рабочих проводов. Отсутствие надлежащего заземления электрической системы может привести к тому, что напряжение на землю во время нормальной работы повысит напряжение в проводке помещения вдвое по сравнению с нормальным напряжением.
