Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

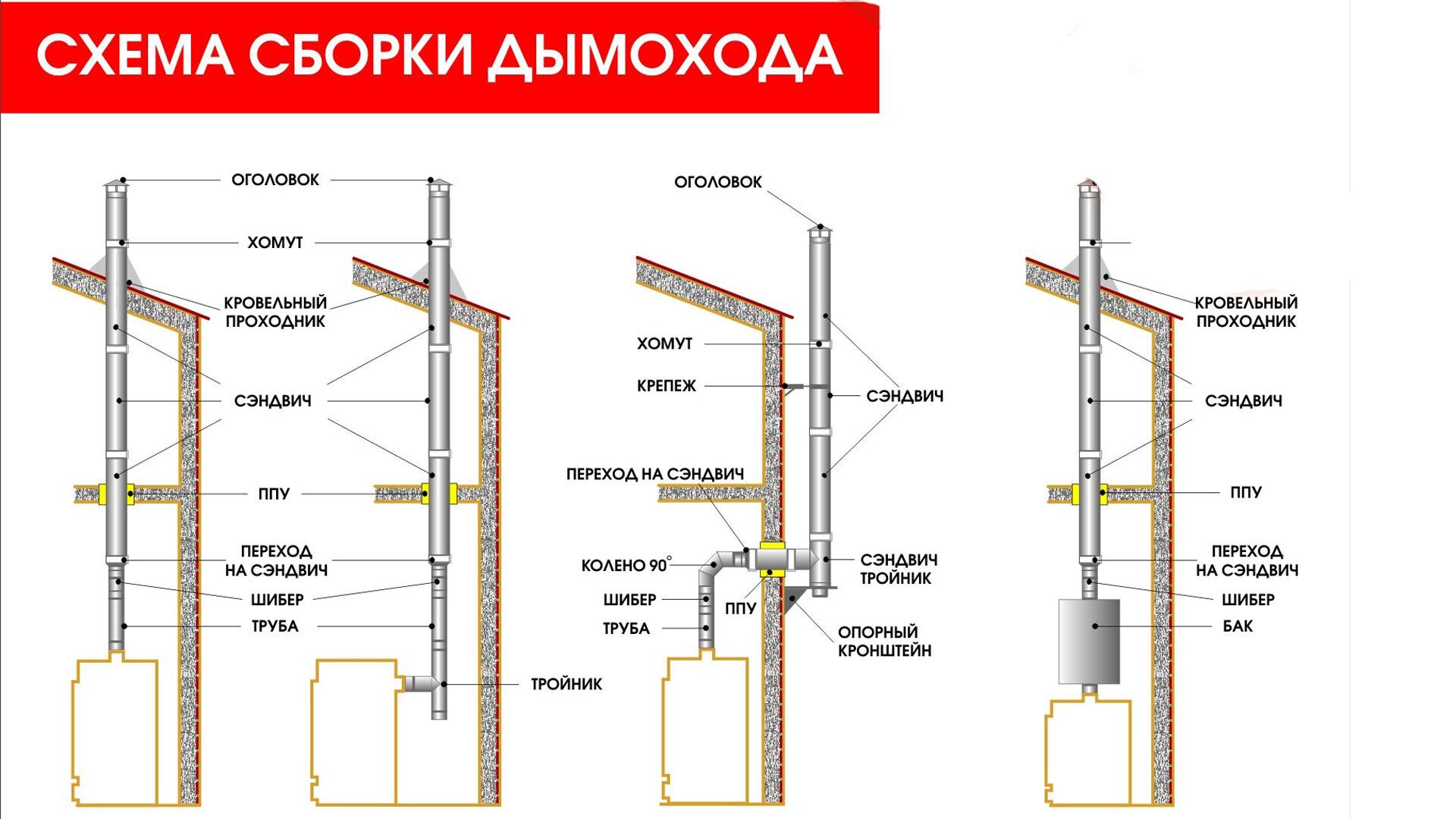

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

Для внутренних труб – на наружную поверхность верхней внутренней трубы.
Для наружных труб – по наружной поверхности.
При переходе с одностенной на двустенную трубу – снаружи, по окружности.
При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Установка сэндвич дымохода | Строительный портал

Если вы являетесь владельцем частного дома или дачи, то наверняка знаете, что неотъемлемым этапом строительства любого сооружения, отапливаемого с помощью камина или печи, является обустройство дымохода. Основное предназначение данного функционального элемента – выведение из топки продуктов сгорания, представляющих опасность для здоровья, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом уровень тяги определяется диаметром дымохода и высотой дымового канала. Среди сторонников самостоятельного выполнения всей домашней работы без привлечения специалистов наибольшей популярностью пользуются дымоходы конструкции «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими, не менее значимыми преимуществами. Однако распространенность сэндвич дымоходов среди мастеров-обывателей в большей степени связана с безопасностью и легкостью их монтажа, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что монтаж сэндвич дымоходов предполагает соединение элементов конструкции и вспомогательных деталей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить эксплуатационные характеристики конструкции. Учитывая актуальность данной проблемы, в настоящей статье мы рассмотрим технологию монтажа сэндвич дымохода своими руками, а также основные виды и особенности данного конструктивного элемента.

Содержание

Устройство сэндвич-дымоходов: конструктивные особенности
Основные составляющие системы сэндвич-дымохода
Преимущества и недостатки сэндвич-дымоходов
Основные разновидности сэндвич-дымоходов: краткая характеристика
Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика
Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?
Как установить сэндвич-дымоход: пошаговое руководство

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход представляет собой металлическую или керамическую конструкцию, состоящую из нескольких сегментов, каждый из которых характеризуется длиной в один метр и вставляется в другой в процессе монтажа. Упрощенно, конструкция сэндвич-дымохода представлена внутренней и наружной трубой, между которыми расположен слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, характеризующихся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и невосприимчивостью к воздействию ряда химических веществ. Благодаря подобному трехслойному строению, данная конструкция и получила название «сэндвич». В большинстве случаев для изготовления внутреннего контура трубы используется нержавеющая сталь, характеризующаяся повышенными антикоррозионными свойствами, а для наружного, в целях экономии средств, менее прочный оцинкованный металл.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного – его прочностными характеристиками, так как он должен быть достаточно жестким, что будет способствовать сохранению изначальной конфигурации не только трубы, но и всей конструкции в целом.

Основные составляющие системы сэндвич-дымохода

Логично, что для монтажа системы, используемой для отведения дыма, не могут использоваться только прямые трубы. Это объясняется конструкционными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и кровлю. В связи с этим, в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов. Чтобы разобраться в этом более подробно, рассмотрим, из каких элементов состоит сэндвич-дымоход.

В структуру системы сэндвич-дымохода входят следующие основные элементы:

Сэндвич-трубы;
Тройники – конструкционные элементы системы, которые используются для соединения дымохода с топками каминов и печей, а также на участках разветвления дымоходного канала;
Колена – элементы, предназначенные для монтажа изгибов дымохода. В этих целях используются модели с изгибами на 15, 30, 45 и 90 градусов;
Сборник конденсата – еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате температурных перепадов;
Элементы прохождения кровли – детали системы, предназначенные для монтажа сэндвич-дымохода в местах преодоления им конструкций кровли с одновременным обеспечением эффективной термо- и гидроизоляции;
Ревизионный тройник, оснащенный дверцей – устройство, предназначенное для осуществления контроля над чистотой дымового канала и очистки от сажи;
Устье – элемент конструкции, необходимый для обустройства верхнего края дымохода;
Опорная консоль – элемент конструкции, необходимый для монтажа настенного или напольного основания под дымоход;
Стеновой хомут – устройство, предназначенное для надежной фиксации дымохода относительно стены.

Преимущества и недостатки сэндвич-дымоходов

Высокие эстетические характеристики и эффектный внешний вид;
Благодаря конструктивным особенностям, сэндвич-дымоходы эффективно совмещаются с различными моделями печей и котлов;
За счет легкости и универсальности конструкции, сэндвич-дымоходы могут использоваться как снаружи, так и внутри помещения;
В отличие от кирпичных дымоходов, значительно меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
В связи с тем, что сэндвич-дымоходы изготовлены из нержавеющей стали, устойчивы к воздействию факторов, образующихся в процессе сгорания топлива, а именно химической и термической агрессии;
В процессе эксплуатации сэндвич-дымоходов не происходит повреждение внутреннего слоя конструкции под действием агрессивных факторов, в связи с чем, она сохраняет свои эксплуатационные характеристики на протяжении длительного времени;
Следующее преимущество сэндвич-дымоходов особенно актуально для конструкций, в процессе эксплуатации которых используется оборудование с прямой вытяжкой. Благодаря эффективной теплоизоляции, сэндвич-конструкции надежно защищены от образования конденсата;
Благодаря тому, что внутренняя поверхность дымохода является гладкой, в процессе его эксплуатации на ней не оседает сажа, что позволяет производить чистку канала дымохода достаточно редко;
Благодаря эффективной теплоизоляции, не происходит нагревание наружного контура дымохода до критических температур, которое способно стать причиной возгорания горючих элементов постройки. С учетом этого, можно говорить о высокой пожарной безопасности системы;
За счет удобства конструкции, в процессе монтажа которой становится возможным осуществление поворотов и изгибов дымохода, прокладывая сэндвич-дымоход, вы сможете огибать любые препятствия на его пути, не прибегая к разборке перекрытий или удалению элементов кровли;
Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится более легким и дешевым.

Несмотря на значительное количество преимуществ сэндвич-дымоходов, для данных конструкций характерны и определенные недостатки, также заслуживающие внимания.

Недостатки сэндвич-дымоходов:

Возможность потери герметичности конструкции в случае ее длительной эксплуатации;
Нарушение целостности сэндвич-дымохода в случае постоянных резких температурных перепадов;
Достаточно высокая стоимость конструкции;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике сэндвич-дымоходы эффективно функционируют на протяжении более длительного времени.

Основные разновидности сэндвич-дымоходов: краткая характеристика

Ранее уже было отмечено, что сэндвич-дымоходы представляют собой многослойные конструкции, изготовленные из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что обе разновидности конструкции характеризуются схожим способом монтажа, для каждой из них характерны и свои особенности, которые будут рассмотрены далее.

Сэндвич-дымоходы из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, характеризующуюся устойчивостью к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего воздействия еще одной трубой, называемой внешним контуром и изготовленной из нержавеющей стали или оцинкованного металла, использование которого является бюджетным вариантом. Важно отметить, что внутренний контур может быть изготовлен из металла или керамики, что характерно для комбинированных дымоходов.

Сэндвич-дымоходы из керамики

Конструкция керамических дымоходов представлена трубой, изготовленной из термостойкой керамики. Снаружи она обернута термоизолирующими матами, а изнутри покрыта высокопрочной глазурью. Данную конструкцию необходимо поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно, наличие теплоизоляционного слоя, позволяют им не нагреваться с внешней стороны, что обуславливают их абсолютную пожаробезопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны и различия, главное из которых – вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограмм. Кроме того, неотъемлемым этапом монтажа керамического дымохода является обустройство фундамента, тогда как монтаж дымохода из нержавеющей стали ограничивается обустройством разгрузочных площадок на каждом уровне перекрытий.

Наиболее актуальные способы соединения сэндвич-труб для дымоходов: краткая характеристика

Существует несколько способов соединения сэндвич-труб для дымоходов. Наиболее популярные из них: фланцевый способ, байонетный, по «мостику холода», «по конденсату» и «по дыму».

Последний способ сборки дымохода полностью гарантирует то, что угарные газы не проникнут внутрь дома или бани. А используя способ «по конденсату», вы можете быть уверены, что образующийся внутри дымохода конденсат, будет свободно стекать вниз по стенкам трубы.

Что необходимо соблюдать в процессе монтажа дымохода из сэндвич-труб?

Высота дымохода от отопительного прибора до оголовка – величина достаточно постоянная и должна быть не менее 5 м;
Необходимо обратить внимание на крышу соседних зданий: возвышение дымохода относительно соседних строений не должно быть более 1,5 м;
В случае возвышение дымохода над кровлей на 1,5 м и более, он нуждается в дополнительном закреплении с помощью растяжек;

В соответствии с рекомендациями специалистов, конструкция дымохода должна предусматривать заглушки, оснащенные конденсатооотводчиком, который предназначен для удаления конденсата и ревизии дымохода;
В случае монтажа кровли из горючих материалов, конструкция дымохода должна предусматривать наличие искроуловителя, изготовленного их сетки с ячейкой не менее 5×5 мм;
В процессе установки сэндвич-дымохода недопустимо сужение диаметра дымохода, однако возможно его расширение. Например, производя монтаж сэндвич-дымохода печи с выходящим диаметром дымохода 115 мм, вы можете использовать трубы диаметром 120 мм, однако применение дымохода с сечением 110 мм категорически запрещается;
Горизонтальные участки дымохода должны характеризоваться длиной не более 1 м;
Элементы дымохода должны монтироваться таким образом, чтобы места их соединения не совпадали с участками потолочных и кровельных проходов;
Установка отводов и тройников должна осуществляться таким образом, чтобы они не несли нагрузку от веса элементов дымохода, которые установлены над ним.

Как установить сэндвич-дымоход: пошаговое руководство

Как подобрать габариты дымоходы: производим необходимые расчеты

Прежде чем приступить к монтажу сэндвич-дымохода своими руками, нужно знать следующие параметры:

Размер поперечного сечения трубы дымохода;
Длину трубы дымохода.

Размер поперечного сечения трубы определяется в соответствии со строительными правила и нормами (СНиП). Они рассчитываются следующим образом:

Если тепловая мощность не превышает 3,5 кВт, расчеты выглядят следующим образом: 0,14 м x 0,14 м;
Если тепловая мощность находится в пределах от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
При значении тепловой мощности от 5,2 кВт до 7 кВт, размеры поперечного сечения 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры поперечного сечения напрямую зависят от тепловой мощности. Ознакомившись с приведенными выше параметрами, вы сможете подобрать наиболее оптимальные размеры поперечного сечения труб для дымохода. Отдав предпочтение круглому поперечному сечению, вы должны знать, что его размеры должны быть эквивалентны размерам прямоугольного.

Длина трубы для дымохода также рассчитывается в соответствии со строительными правилами и нормами (СНиП):

СНиП 41-03-2001 гласит, что минимальная высота труб, которые улавливают дым, должна быть не меньше 500 см;
Дымовые трубы должны быть выведены выше конька дома как минимум на 50 см;
При условии выполнения кровли из горючих материалов, труба должна быть выведена от конька или парапета на расстояние от 1 до 1,5 м;

Нюансы, которые должны быть учтены в процессе монтажа

Обустройство дымохода должно начинаться от отопительного устройства, после чего оно постепенно продвигается вверх. Чтобы произвести его по всем правилам, необходимо учесть следующие нюансы:

Дымовые трубы должны характеризоваться отсутствием уступов;
Температура газов, проводимых по выводной трубе, не должна быть выше 500 градусов;
Максимальный угол отведения труб не должен превышать 30 градусов;
Участки трубы, расположенные под наклоном, должны быть лишены шероховатостей, а площадь их поперечного сечения должна быть не меньше, чем у вертикальных;
Не лишней будет установка дефлектора, зонта или других насадок, защищающих дымоход от атмосферных осадков, однако они не должны препятствовать свободному выходу дыма из трубы;

Важно! Монтаж дымохода должен осуществляться таким образом, чтобы с ним не соприкасались газовый трубопровод, электрическая проводка и другие коммуникации.

Как собрать сэндвич-дымоход? Рекомендации специалистов

Дымоход берет свое начало от камина или печи. В первую очередь необходимо соединить трубу отопительного устройства с первым звеном дымохода и закрыть его заглушкой таким образом, чтобы не был заметен торчащий из него утеплитель и из него не выходил пар;

Трубы вставляются одна в другую. Чтобы произвести данную манипуляцию, необходимо внимательно осмотреть трубу, после чего вы заметите, что один из ее концов характеризуется меньшим диаметром. Этот конец необходимо вставить в следующую трубу;

Важно! В процессе монтажа дымохода следите за тем, что звенья трубы были собраны таким образом, чтобы конденсат, образующийся в процессе их эксплуатации, беспрепятственно стекал вниз.

Необходимо помнить, что технология монтажа сэндвич-дымохода предусматривает состыковку как наружной, так и внутренней трубы, что зачастую сопряжено с некоторыми сложностями. В связи с этим, был разработан более простой метод их сборки сэндвич-труб, в соответствии с которым необходимо выпустить внутренние трубы на 15 см и соединить их, после чего произвести стыковку внешних труб;

Усиление образованного стыка. Чтобы произвести данную манипуляцию, необходимо подготовить стальной хомут и, обернув им место стыка, стянуть хомут с помощью болтов, гаек или проволоки;

Следующий этап предполагает нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Сборка сэндвич-дымохода завершена. Работая по выше обозначенному принципу, необходимо закрепить тройник, угол, зонт и наконечник. Через каждые 2 м трубы, необходимо производить крепление дымохода к стене с помощью кронштейнов. Чтобы снизить нагрузку, возлагаемую на конструкцию, места расположения тройника также закрепляются с помощью кронштейнов.

Важно! Дымоход, монтаж которого осуществлялся своими руками, предполагает обустройство отступок. Отступка представляет собой пространство между стеной и дымовым каналом, величина которого рассчитывается по таблице, представленной ниже.

Если отступка располагается в стенах, которые ее закрывают, то над печью необходимо обустроить два отверстия с разным уровнем, оснащенные решетками. Минимальная площадь сечения каждого отверстия должна быть не меньше 150 кв. см. В процессе монтажа закрытой отступки необходимо учитывать то, что пол в ней монтируется из негорючих материалов и должен располагаться на 7 см выше относительно пола помещения.

Монтаж дымохода в местах соприкосновения с домом

Как проходить перекрытия

Перекрытия (потолок) необходимо пройти так называемой разделкой. В тех местах, где дымоход соприкасается с конструктивными элементами дома, необходимо установить специальное звено дымохода, представляющее собой проходной патрубок или короб с отверстием внутри. При этом необходимо помнить, что размер разделки должен на 7 см превышать толщину проходимого перекрытия. Разделка предназначена для защиты легковоспламеняемой конструкции от возгорания.

Важно! Откажитесь от жесткого соединения разделки с конструкцией. Труба в патрубке должна характеризоваться отсутствием стыков.

В перекрытии подготовьте отверстие под дымоход и осуществите разметку маркером, несколько раз перепроверив верность своих расчетов. Убедившись в правильном расположении трубы в перекрытии и сверив размеры патрубка с нанесенными отметками, приступайте к вырезанию.

Специалисты рекомендуют с внутренней и с наружной стороны покрыть патрубок фольгированным базальтовым матом с огнеупорной мастикой. Само отверстие также должно быть изолировано с помощью минераловатного утеплителя в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходной патрубок и проверьте вертикальность установленной трубы. Если она расположена не строго вертикально, ее необходимо выровнять.

Крышу, как и перекрытие, проходят специальным звеном, которое на данном этапе называется «крышная разделка». Чтобы правильно ее подобрать, необходимо знать угол наклона кровли.

В кровле необходимо подготовить отверстие под дымоход, что также осуществляется с помощью маркера и тщательно проверяется. Вырезать отверстие необходимо с внутренней стороны кровли.

С внутренней стороны кровли прикладывают оцинкованный металлический лист с отверстием под трубу, после чего трубу выводят, а лист закрепляют с внутренней стороны. Сверху кровли монтируют «крышную разделку». При возникновении необходимости металлический лист крышной разделки заводят под край кровли или конек. Далее необходимо осуществить монтаж необходимого количества звеньев до требуемой высоты дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: « Как сделать сэндвич-дымоход?», просмотрите видео, представленное ниже.

Сэндвич-дымоходы видео

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

«По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
«По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

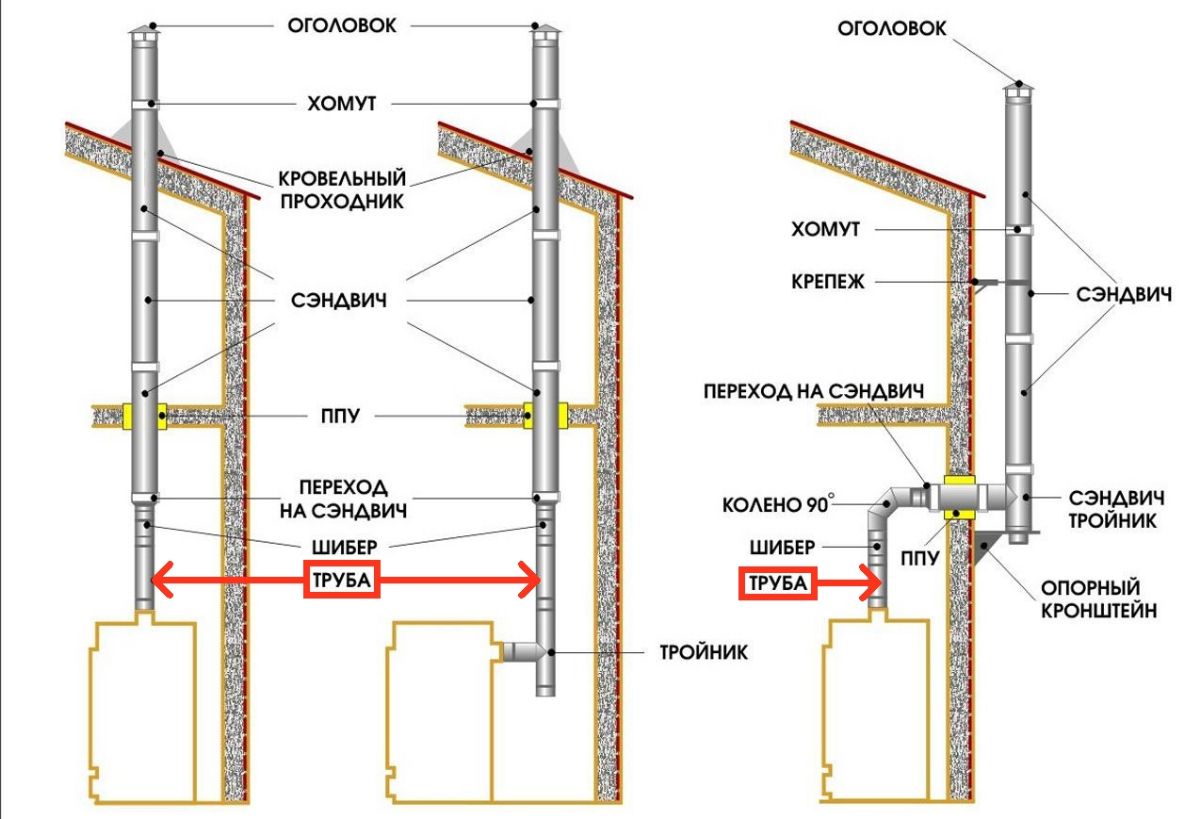

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

Изделия необходимых размеров.
Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.
Стакан для сбора конденсата.
Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
Ревизионные элементы с дверцами для очистки дымохода.
Устье – верхний концовик дымоотвода.
Опорная консоль – элемент, необходимый для установки дымохода.
Стеновой кронштейн для крепления дымоотвода к стене.
Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;
выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
образование и оседание конденсата сводится к минимуму;
благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;
дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.
Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;
через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;
монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
заканчиваем монтаж установкой зонта;
при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Монтаж сэндвич-дымоходов из нержавеющей стали: все нюансы установки

В современной практике почти повсеместно используется двухконтурный (двустенный) модульный дымоход с минераловатным утеплителем, или попросту сэндвич. Изготавливается он из нержавеющих марок стали толщиной 0,5 и более мм. Немалый выбор модулей и фасонных элементов позволяет провести монтаж дымоходов из сэндвич-труб без хлопот в любом здании. При этом располагаться они могут как на улице, так и внутри помещения. Как правильно установить дымоход, какие требования нужно соблюсти, расскажем на примере продукции торговой марки FERRUM (или CRAFT).

Принципиальные моменты, которые надо учесть при монтаже сэндвич-труб

Сборку модульного дымохода FERRUM (CRAFT) начинают «от печки», любого источника отопления, при этом не важно, на каком топливе он работает – газообразном, твердом или жидком.
Элементы сэндвича данных производителей рекомендуют собирать «по конденсату». При такой установке смоляные отложения и конденсат не выходят наружу и не попадают в утеплитель, а стекают по внутренним стенкам дымохода.
Стыки труб и других элементов модульной системы обязательно уплотняются герметиком и скрепляются стальным хомутом, который надежно защищает всю систему от разгерметизации.
По нормам СНиП, между перекрытиями и дымоходом необходимо оставлять зазор.
При монтаже сэндвич-дымохода обязательно нужно предусмотреть тройник с заглушкой. С ним легко «инспектировать» дымовую трубу и прочищать ее.
Стыки модулей ни в коем случае нельзя располагать на участке межэтажного перекрытия.
Вертикальный монтаж дымоходов из нержавеющей стали делают без использования отвеса, что называется, на глазок.
Труба на крыше должна быть выше конька, иначе ее засыплет снегом и возникнут проблемы с тягой. Оптимальная высота трубы в данном случае – не менее 0,5 м.

К установке сэндвич-дымохода лучше привлекать квалифицированных специалистов. Как правило, поставщики модульных труб из нержавейки оказывают услуги и по их монтажу и проводят необходимые расчеты.

Как собрать и установить дымоход из нержавейки

Дымоход – это обязательный атрибут современного частного дома. При его неправильном конструировании возникает масса проблем, на решение которых потребуется привлечение дорогостоящих специалистов. Поэтому приступая к установке или проверке дымовой трубы, следует узнать особенности и разновидности данной процедуры, а также ознакомиться с перечнем необходимого инструмента. Всё это будет рассказано далее в статье.

Конструкции современных дымоходов

Любой дымоход выполняет свою единственную роль – отводит вредный человеческому организму угарный дым. Но помимо этого, современные системы различают по следующим конструктивным особенностям:

Облегчённая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Под категорию «лёгкий» идеально попадают сэндвичные трубы, которые выполнены из тонкостенных металлических элементов. Дополнительный теплоизоляция способствует сохранности тепла, из-за чего облегчённые конструкции постоянно остаются популярными. При необходимости, такую конструкцию очень легко демонтировать.
Конструкция на основе компактных элементов. Для таких дымоходов используют керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки изготавливают со специальными замками по краям, что существенно упрощает кладку.
Экономный вариант конструкции. Идеально подходит на первое время, пока не появятся средства для монтажа основательной системы. Для кладки используется стандартный красный кирпич, из которого выкладывают прямоточную шахту. В шахту заводят изделие из нержавейки и укрепляют. Кладки кирпича при этом не требует особой разновидности раствора или работы определённых мастеров – всё получается дёшево, быстро, качественно.

На этом ознакомление с конструкциями дымоходов закончено, теперь следует переходить к их основным разновидностям.

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго.Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич трубы, действует простое правило: он не может быть меньше диаметра выходного патрубка котла. Если выходной патрубок у вас 120 мм, то и внутренний диаметр сэндвича должен быть таким же или больше. Шире он быть может, а вот меньше — точно нет, причем заужение нельзя делать на всем протяжении дымохода. Если дымоход немного шире патрубка, приобретается переходник, который ставится непосредственно на выход котла, а дальше уже идет рабочий размер.

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
от 3,5 кВт до 5,2 кВт — не менее 95 мм;
более 5,2 кВт — 110 мм и больше.

Статья по теме: Какими способами создаются узлы крепления стропильной системы кровли?

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.

Болгарка

Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.

Комбинированный вариант – дрель-шуруповёрт

Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Электролобзик

Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Важно! Никакие работы нельзя начинать, на купив средства защиты. Простые строительные очки с прозрачными стёклами, а также защитные перчатки должны всегда находится под рукой. Особенно при работе с электроинструментом.

Важно знать

Перед началом установки стоит ознакомиться с некоторыми тонкостями. Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра. Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.

Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Как самостоятельно сделать и собрать сэндвич-трубу?

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Тонкости монтажа наружного дымохода

При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.
Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.

Колено находится с наружной части стены

После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.

Правила расположения

Расположение на крыше

Проектируя установку подобных систем отведения продуктов сгорания, учитывают нормативы, предусмотренные техническими стандартами:

Выход канала на крыше, расположенный на плоской кровле или в 1,5 м от конька, должен иметь высоту не менее 0,5 м.
Дымоход, находящийся на расстоянии 1,5–3 м от конька, достигает его уровня.
Край трубы, располагающейся на удалении более, чем 3 м от конька, находится вровень с линией, составляющей 10° от горизонта линии конька.
Минимальная высота дымохода – 5 м, максимальная длина горизонтального участка – 1 м.
Толщина стенок канала для твердотопливных котлов – 1 мм, приборы на
жидком топливе – 0,8 мм, для газовых приборов достаточно 0,5–0,6 мм.
Стыки конструкции не приходятся на перекрытие.
Проход через кровлю сэндвич-трубы имеет зазор 13 см, через перекрытие – 20 см.
Допустимое количество поворотов дымоотводящих каналов – 3. Диаметр трубы не меньше, чем у выходного патрубка.

Устанавливаем дымоход из чугуна

Система отвода продуктов горения имеет свои преимущества и недостатки. Основной плюс – это невысокая стоимость, минус – сейчас такие системы практически не применяются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он стойко воспринимает частые температурные перепады, но очень чувствителен к механическим повреждениям.

Этапы установки чугунной системы:

Подготовительный этап, при котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать конструкцию целиком. Важно! Подгонять трубы следует крайне аккуратно, так как чугун является хрупким материалом. От малейшего удара могут появиться сколы или даже трещины. Для соединения элементов системы надо использовать специальные хомуты или металлические растяжки.
Закрепить трубу в отверстии, проходящем до самой крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений или рукавов. Тогда меньше шансов, что дымоход в скором времени засорится.
Соединить трубу с отопительным прибором. Для этого необходимо использовать специальные чугунные переходники.
Места стыков качественно обработать огнеупорным герметиком.
После того как герметик высохнет, можно приступать к покрытию дымохода теплоизоляционным слоем.
На верхней части установить и зафиксировать оголовок.

После окончания монтажа системы, её следует проверить. Достаточно растопить нагревательный прибор, после — осмотреть все стыки. При малейшем пропускании дыма, стык следует заново обработать герметиком.

Пошаговая сборка дымохода

Разобраться, как правильно собрать дымоход, не сложно. Первое, что нужно сделать для этого – проверить комплектацию конструкции. В нее должны войти:

внутренняя труба;наружная труба;негорючее волокно.

Обратите внимание: все сэндвич детали имеют растянутую часть “раструб”, также называемый плюсом, а также ровную – “минус”. Это важно учитывать при сборке.

Убедившись в том, что все необходимые детали у вас есть, вы можете приступить к сборке. Для этого нужно:

Если никаких проблем не выявлено, конструкция может быть подключена к другим элементам системы отопления.

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

Определяется местоположение отопительного оборудования.
Осуществляется разметка.
Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
Специальным термостойким герметиком заделываются щели.
В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
На специальной подставке монтируется тройник, снабженный уловителем конденсата.
На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

Как провести дымоход через крышу

Прежде чем труба пройдет через крышу, ее необходимо провести через потолок комнаты. Для этого в потолке создают отверстие. Минимальное расстояние от стены до дымохода — 25 см.

Существует два варианта монтажа дымохода через отверстие в потолке:

В первом случае термозащита изготавливается самостоятельно. Для этого по краю отверстие в потолке необходимо обложить огнеупорным покрытием. Пространство между покрытием и трубой заполняют минеральной или базальтовой ватой. Всю конструкцию со стороны комнаты закрывают листом нержавеющей стали. Между сталью и потолком должен быть слой термозащиты, например, минеральная вата.
Второй вариант более прост. Достаточно приобрести готовый потолочно-проходной блок. В этом случае края отверстия в потолке закрываются минеральной ватой, а затем в него вставляется блок, уже имеющий термоизоляционный короб и покрытие из нержавеющей стали. Труба не должна плотно крепиться к перекрытию, достаточно просто задать ей вертикальное положение.

Вывод дымохода через крышу — самая сложная часть монтажа. Важно знать расположение балок и перекрытий крыши для того, чтобы правильно расположить трубы. Дымоход должен проходить между балками, не касаясь их. Расстояние между дымоходом и воспламеняющимися строительными материалами должно быть не менее 13 см. Все горючие материалы необходимо дополнительно изолировать термозащитным слоем, например, с помощью минеральной ваты. Это позволит избежать возгорания в том случае, если труба начнет нагреваться.

Это важно! Для обеспечения оптимальной тяги и экономии строительных материалов рекомендуется создавать вертикальный дымоход. Иногда это невозможно, поскольку отопительный прибор располагается у середины стены, а дымоход нужно расположить максимально близко к внешней ее части между балками. В этом случае следует создавать угол поворота в 45°, а трубу в этом месте дополнительно крепить к стене кронштейнами.

Снаружи труба отстоит от кровельного покрытия не менее, чем на 13 см. По краям кровли расположен слой термозащитой, пространство между дымоходом и термоизоляцией свободно. Для его изоляции необходимо приобрести мастер-флэш. Эту деталь называют резиновой “юбкой” или “манжетой”.

Помимо резиновых существуют более надежные силиконовые варианты. Мастер-флэш необходимо подобрать по диаметру трубы и конфигурации крыши. Его надевают на трубу, плотно прижимая к кровле.

Между манжетой и кровлей, а также манжетой и трубой наносят слой герметика.

После этого мастер-флэш крепят к крыше кровельными саморезами. Завершается процесс установки дымохода крепление оголовка.

Статья по теме: Теплица с открывающейся крышей своими руками

Как правильно установить дымоход из сэндвич труб

Дымоход из сэндвич труб имеет высокую степень пожаробезопасности, легкий вес, предотвращает скопление конденсата, простой в обслуживании. При этом очень важно при выполнении работ строго придерживаться установленной технологии.

В любом доме, в котором есть камин, печное отопление для вывода токсичных продуктов горения, обеспечения нормальной тяги, необходимо установить дымоход. Планируя провести работы по монтажу самостоятельно, идеальный вариант – многослойный металлический дымоход сэндвич, который представляет собой легкую, практичную конструкцию, состоящую из нескольких метровых сегментов.

Правильная сборка сэндвич дымохода

Конструкция состоит из внутренней и наружной оболочки, между которыми расположен слой теплоизоляции из базальтового волокна, минваты, полиуретана. Внутренняя труба изготовлена из высоколегированной нержавеющей стали, при изготовлении внешнего слоя применяют различные виды материалов. Наружный контур должен иметь достаточную степень жесткости для сохранения конфигурации конструкции. При обустройстве дымохода не рекомендуется применять оцинкованную сталь, поскольку при перепаде температур может измениться диаметр трубы.

Правильную работу конструкции, кроме основных сегментов, обеспечивают настенные кронштейны, обжимные, трубы с ревизией, тройники, переходники. Сэндвич дымоход эффективно выводит продукты горения, так как:

Внутренний контур из нержавейки не подвержен воздействию температурных перепадов, коррозии, имеет высокий уровень термоустойчивости (до 850 градусов).
От перегрева наружную оболочку защищает утепляющий слой.
Конструкция сэндвич дымохода предотвращает попадание влаги на утеплитель.

Собрать конструкцию дымоходной трубы не составляет проблем. Главное правильно соединить элементы « по конденсату» и « по дыму». В противном случае твердые частицы дыма будут оседать на стыках, что станет причиной быстрого засорения дымоходной трубы. Если на ребрах, идущих вверх, будет оседать конденсат, ухудшаются теплоизоляционные, противопожарные параметры. При монтаже, используя строительный гидроуровень, проверяют вертикальность конструкции. Для сэндвич-элементов расстояние до неизолируемых сгораемых конструкций не должно превышать 25 см.

Этапы проведения работ

Перед монтажом сэндвич дымохода необходимо точно знать габариты поперечного сечения, учитывая тепловую мощность, правильно рассчитать длину дымохода.

Последовательность работ:

Чтобы собрать конструкцию дымоходной трубы, необходимо соединить все элементы между собой.
Проводят дымоход через стеновую поверхность. Стену разбирают, устанавливают посадочные кронштейны, крепят два уголка.
Стеновую поверхность обшивают фанерой толщиной в 1 см, поверх которой кладут лист оцинкованного металла. Вырезают отверстие квадратной формы под проходник. Для защиты кронштейнов от воздействия коррозии их покрывают лаком для металла.
Просверливают отверстие нужного диаметра, надевают на него сэндвич. Между дымовым каналом и трубой оставляют зазор (уступка).
Первый элемент конструкции должен быть размещен так, чтобы первая сэндвич-труба с последующей была соединена выше разделки потока.
Выводят дымоходную трубу через кровлю, приложив к внутренней стороне отверстия оцинкованный стальной лист, после чего его крепят к кровле.

Если кровельная конструкция состоит из легковоспламеняющихся стройматериалов, на оголовок дымовой трубы ставят дефлектор с мелкоячеистой сеткой-искрогасителем.

Фиксируют дымоходную трубу. Колена, тройники, остальные вспомогательные элементы крепят хомутами, тройник – опорными кронштейнами. Дополнительно закрепляют все стыковочные элементы дымохода.

Высота дымохода от отопительного элемента до оголовка для обеспечения хорошей тяги не должна быть меньше пяти метров. Дымоход должен быть вертикальным и прямым, быть выше конька на 50-1.5 м. Допускаются наклонные участки под 30-45 °. Наклонные участки должны быть без выступов, шероховатостей. Оголовок должен иметь форму конуса, быть открытым.

Планируя провести монтаж сэндвич дымохода самостоятельно, нужно четко придерживаться инструкции. Ошибок быть не должно, поэтому установку предпочтительнее доверить профессиональной бригаде мастеров из компании ООО РСК «Наследие» в Саратове. Специалисты проведут монтаж сэндвич дымохода, строго придерживаясь норм пожарной безопасности, с использованием высококачественных материалов.

Как правильно установить дымоход из сэндвич труб: видео

Как сделать дымоход в стене. Как установить дымоход из сэндвич-трубы

Основной задачей при установке отопительных приборов, работающих по принципу сжигания твердого или жидкого топлива, является устройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а также не дает опасным для жизни продуктам, выделяющимся при сгорании топлива, накапливаться в помещении.

Есть несколько способов обустроить дымоход своими руками.Самый современный из них, а именно монтаж дымохода из трубы-сэндвича, выведенной через стену, мы рассмотрим в этой статье.

Содержание статьи

Что такое сэндвич с трубкой?

Сэндвич-труба — это конструктор из разных элементов, который позволяет без лишних усилий собрать и установить дымоход любой сложности и спроектировать самостоятельно. Каждый такой элемент имеет удлинения и сужения с разных сторон, что позволяет собрать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта функция позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро- и.

Элементы дымохода из сэндвич-трубы

Дымоход из сэндвич-трубы, как и любой другой дымоход, имеет довольно сложную конструкцию. При его установке через стену или крышу нужно учитывать необходимость изгибов и поворотов, подключения к котлу, наличие чаши для конденсата.Именно поэтому производители изготавливают из сэндвич-трубы различные комплектующие для дымохода. Чтобы без лишних проблем собрать дымоход, нужно лишь составить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам необходимо будет приобрести:

Изделия нужного размера.
Тройники предназначены для подключения к котлу с отстойником для конденсата и основным дымоходом.
Отводы помогают гнуть дымоход.Выпускаются с углом изгиба 15, 30, 45 и 90 градусов.
Стакан для сбора конденсата.
Элементы с улучшенной тепло- и гидроизоляцией для кровли, потолка или стен.
Ревизионные элементы с дверцами для.
Горловина — это верхний конец дымохода.
Опорная консоль — элемент, необходимый для установки дымохода.
Настенный кронштейн для крепления дымохода к стене.
Также требуются термостойкий герметик и контрольные зажимы.

Преимущества дымоходов из сэндвич-труб

Метод устройства дымоходов с использованием металлических сэндвич-труб появился на строительном рынке сравнительно недавно, но сразу же получил широкое признание и популярность среди застройщиков. В первую очередь это связано с надежностью конструкции и простотой монтажа.

Сэндвич-труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие достоинства данной конструкции:

Дымоход данного типа отлично сочетается с любыми котлами и печами, работающими на жидком или твердом топливе;
изготовлен из, защищен от всасывания различных веществ, коррозии и повреждений;
благодаря идеально гладкой внутренней поверхности сажа не оседает на стенках дымохода, что позволяет это гораздо реже, чем любые другие подобные конструкции;
минимизировано образование и осаждение конденсата;
за счет выравнивания внутренней температуры дымового канала обеспечивается постоянная тяга, необходимая для качественного горения;
утеплитель защищает внешний кожух от нагрева. Такая конструкция не представляет опасности для соседних этажей и жителей дома;
дымоход из сэндвич-трубы без лишних сложностей и затрат можно монтировать вне дома, проходя сквозь стену, что позволяет избежать прохода полов и крыш, а также сэкономить полезное пространство внутри помещения;
при установке дымохода через стену или крышу проемов в здании можно сделать гораздо меньше, чем в любом другом дымоходе. Кроме того, вы можете приобрести и установить своими руками специальные проходные модули;
из сэндвич-трубы выглядит эстетично и привлекательно, а потому не требует дополнительной отделки на фасаде дома;
Благодаря легким, идеально подогнанным элементам монтаж такого дымохода легко осуществить своими руками.А наличие различных фрагментов позволяет правильно сделать все необходимые изгибы и повороты дымохода.

Главный и, пожалуй, единственный недостаток каминных сэндвичей — их высокая стоимость. Но потратив деньги однажды, вы будете уверены в своей безопасности и качестве возведенной конструкции на долгие годы.

Обустройство дымохода — задача очень серьезная, поэтому к ее решению нужно подойти с максимальной ответственностью. Не забывайте, что установка вытяжных вытяжек может стоить вам и вашей семье.

Существуют определенные правила и нюансы, которые необходимо знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать перед началом работы?

независимо от того, как ваш дымоход проходит через стену или крышу, его общая высота не может быть меньше 5 метров;
Длина горизонтального участка дымохода, проходящего через стену, не может превышать 1 метр. Кроме того, этот участок дымохода должен иметь уклон в 3 градуса, чтобы обеспечить сток конденсата в направлении, противоположном нагревательному прибору;
расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см.Как правило, производитель сам определяет это расстояние, сделав настенный кронштейн с основанием необходимой длины;
расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных — 1 метр. Если конструкция постройки позволяет, лучше всего устанавливать кронштейн через каждые 60 см.
Особое внимание следует обратить на высоту дымохода над коньком. Если расстояние от конька до дымохода меньше 1,5 метра — труба должна подниматься на 0.5 метров над гребнем; такая же высота должна соблюдаться в случае плоской крыши. Если расстояние от конька до дымохода больше 1,5 метра — высота трубы должна соответствовать 10 градусам от горизонтальной линии конька.
Если крыша дома сделана из горючих материалов, дымоход должен быть поднят над ним не менее чем на 1,2 метра. Также необходимо оборудовать специальным искрогасителем.
если на крыше есть пристройки, труба обязательно должна подниматься надо всем;
, если высота трубы над крышей превышает 1 метр, ее необходимо оборудовать и прикрепить к крыше дополнительными надставками;
в процессе рисования дымохода постарайтесь изобразить его так, чтобы вам пришлось сделать минимальное количество поворотов и изгибов. Инструкция по установке позволяет делать не больше трех.

Особенности монтажа дымохода из многослойной трубы (видео)

Дымоход

Монтаж любого дымохода своими руками следует правильно начинать с отопительного прибора.

№

сначала на выходной патрубок котла или топки ставится переходник на термостойкий герметик (выдерживает 1000 — 1500 градусов), а затем зажимается хомутом;
, затем устанавливается горизонтальный элемент дымохода.В этом разделе используется одна труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как утеплитель быстро испортится из-за высокой температуры, в результате он перестанет выполнять свою функцию;
, чтобы пройти сквозь стену, в ней проделывается отверстие. Если конструкция выложена из горючего материала, расстояние от трубы до краев конструкции должно быть не менее 20 см. Проем выкладывается огнеупорным базальтовым картоном, затем в него вставляется проходной блок;
через отверстие блока пропускается многослойная труба, которая соединяется с переходником нагревательного устройства. Пространство проходного блока заполнено минеральной васальтовой ватой. Снаружи конструкция закрывается самодельной или заводской плитой. Для заполнения оставшихся отверстий используется герметик;
в месте прохождения трубы через стену установите опорные кронштейны, к которым крепится плита. Собрать такую конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
затем к горизонтальному элементу прикрепляют тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

№

Для обеспечения беспрепятственного прохождения дыма и газов, а также для минимизации попадания конденсата в утеплитель вертикальную часть дымохода лучше собирать следующим образом: внутренняя часть верхнего элемента трубы сэндвич забивается внутрь нижнего, и на стык наносится герметик.Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается зажимом. Такой способ позволяет максимально быстро и качественно собрать дымоход;
монтируем всю вертикальную часть дымохода по такому же принципу, включая изгибы для загиба, при необходимости в обход окна или других препятствий;
каждое звено многослойной трубы крепится к стене с помощью кронштейна;
закончить установку;
при необходимости надеваем специальный кронштейн, а затем фиксируем дымоходную трубу растяжками.

Устроить не так уж и сложно. Однако не забывайте о правилах, а также об особенностях этой работы. Помните: когда речь идет о горючих веществах или угарном газе, мелочей быть не может. Будь осторожен.

Монтаж дымохода в бане из сэндвич-трубы — самый оптимальный вариант металлического дымохода. Эта небольшая по весу и компактная конструкция практически незаменима в условиях, когда в первоначальном плане в жилище отсутствует устройство дымоудаления.

Осуществить это предприятие по установке несложно. Все, что нужно, — это скрепить основные детали и вспомогательные элементы в нужной последовательности.

В этом случае также нужно учитывать некоторые нюансы данного устройства. Без них невозможно правильно выполнить цельную и герметичную конструкцию. И выглядит эта структура так:

Сэндвич — конструкции, образованные из трех слоев, получили свое название от легкой подачи известного жителя Англии.Дымоходы в бане с таким названием — не исключение.

Отличительной особенностью этих труб является то, что между контуром металла снаружи и таким же контуром посередине имеется изоляционный слой. Обычно его делают из базальтовых материалов.

Дополнительные элементы для установки:

доработанная;
кронштейнов и других деталей:

Этот комплект помогает обеспечить правильное функционирование дымовой системы.

Сэндвич-дымоход в бане имеет ряд преимуществ.

Контур внутри многослойной трубы выдерживает нагрев до высоких температур и влияние конденсата.
Изоляционный материал при установке создает надежную защиту внешнего контура от перегрева.
Особенности конструкции создают препятствия для проникновения воды на изоляцию.
Требуемый предел тяги создается, и газ выпускается.

Контур внутри этих материалов, а этот вариант, как известно, обладает высокими антикоррозионными свойствами.В целях экономии внешний контур часто делают из не очень прочного оцинкованного материала.

Таким образом, перед потребителем встает проблема выбора материала: отдать предпочтение нержавеющей стали с длительным сроком службы или варианту, позволяющему сэкономить.

ВАЖНО! Материал для сэндвич-трубы внутри выбирается с учетом ее способности выдерживать высокие температуры. Причем изделие для внешнего контура обязательно должно быть из жесткого материала, иначе его конфигурация не может оставаться неизменной.

Также при установке используются:

Настенные кронштейны для удержания конструкции.
Ревизия, состоящая из окна для очистки, также включает в себя подставку.
Набор переходников.
Тройники.
Колени, которые позволяют изменять направление конструкции на 45 градусов или под прямым углом.
Хомуты для крепления отдельных деталей.
Разгрузочная платформа. Он позволяет точно рассчитать массу конструкции и снять нагрузку с ее основания.
крыса, розетта и окопник.

Монтаж сэндвича дымохода в бане — простейший вид прокладки сети отвода продуктов сгорания. Небольшие и легкие по весу строительные элементы легко собираются с помощью вспомогательных элементов.

Перед тем, как построить такую конструкцию, необходимо учесть следующие требования:

Наиболее подходящая длина от духовки до грибка на крыше — 5 метров.

Труба укладывается вертикально, без ступенек.Предполагается, что отклонение от вертикали составляет тридцать градусов, а максимальное отклонение в сторону — один метр.

При условии, что расстояние от крыши до изголовья конструкции превышает полтора метра, необходимо сделать натяжку, чтобы закрепить ее.

Если на кровле укладываются горючие материалы, то в конце конструкции дымоудаления необходимо установить сетку искрогасителя, ячейки такого устройства должны быть 0,5х0,5 см. На плоской крыше дымоход поднимается над своим уровнем выше одного метра.

Горизонтально расположенная часть дымохода не должна превышать расстояние более одного метра.

Места стыковки элементов должны быть видны. Их нельзя оставлять внутри кровельной плиты.

Такой дымоход в бане собирается очень легко, делается это по принципу дизайнера. Один конец одной части «засаживают» в следующую часть:

Для этого объем каждого элемента с одной стороны немного больше, чем объем отклика с другой стороны.Надежность таких составов увеличивают хомуты.

Правильный монтаж системы в бане невозможен без правильной сборки конструкции. Начать следует с крепления к сэндвич-трубе банной печи.

Такая работа предполагает использование стартового конуса. Один ее конец «садится» на сопло печи, а второй подключается к непосредственному участку конструкции.

Часто дымоход в бане представляет собой простую конструкцию, состоящую из труб, идущих от печи на улицу.Они проходят через крышу и потолок с небольшим количеством поворотов и аксессуаров.

Потолочная мощность

Монтаж дымохода в бане через потолок осуществляется следующим образом. Для выхода в потолке устраивают специальный блок, создающий надежный крепеж и высокую пожаробезопасность:

Несмотря на то, что такая труба представляет собой двухслойную конструкцию с негорючей теплоизоляцией посередине, для повышения уровня безопасности в потолочном проеме для дымохода делается отверстие для монтажа небольшой трубы, которая Диаметр на 15-20 см больше диаметра дымохода.

Снизу такое отверстие закрывается стальным листом. Та часть, которая появляется на чердаке, заполняется негорючим материалом. Для этого можно взять:

вата базальтовая;
песок;
керамзит.

Изоляция предотвращает образование большого количества конденсата в сэндвиче, что является дополнительным преимуществом.

Как сделать самому, описано ниже.

Для изоляции требуются две прямоугольные гальванические детали, которые сложены в цилиндрическую форму.
Нижняя труба должна быть обернута изоляционным материалом. Сверху надевается труба большего размера и соединяется прокаткой.
Зажим, вырезанный из листа железа, должен иметь ширину 20 см; по длине она должна быть равна длине покрытой части трубы. К ним снизу и сверху крепят дымоход.
Изготовленные трубы соединяются по схеме.

Эту простую схему монтажа сэндвич-конструкций можно использовать как при первом возведении конструктора дымовой проволоки, так и при замене ее частей, когда она со временем перегорает.

Сэндвич-технология заложена в основе своей конструкции и практически не требует специальных навыков.

Как сделать бейсболку самостоятельно

Для защиты сэндвича дымохода необходимо оборудовать выход треков специальной заглушкой. Это поможет избежать смещения топочной системы в ближайшие годы.

Видео: делаем флайгар + капюшон + дымовая шапка своими руками

К тому же в наше время материал для такой конструкции найти не сложно.Ориентируясь на чертежи, которые приведены в качестве примера работы, вы сможете быстро и легко выполнить все действия по аналогии самостоятельно.

Последовательность работ

Колпачок может иметь разные формы, среди которых наиболее распространены гнутые, конусообразные и плоские круглые, квадратные или прямоугольные поверхности.

Для установки прямоугольного колпачка необходимо ознакомиться со схемой ниже.

Металлический лист из нержавеющей стали (возможно гальваника, сплавы меди и цинка с металлом).

Инструменты для работы.
Перчатки.
Флюгар.

Для того, чтобы впервые сделать шапку самому, лучше предварительно потренироваться на картоне. Построив одну-две таких заготовки, вы четко разберетесь в процессе изготовления.

Видео: шапка

своими руками

Кроме того, на их основе можно делать рисунки на лицевой стороне металлического листа, обводя картон по контуру. Также необходимо провести на нем все линии, которые будут использоваться для изгиба.

В центре рисунка на оцинкованном листе просверлите узкое отверстие диаметром 3-4 мм. Излишки обрезаются ножницами по металлу.

С помощью листогибочной машины необходимо постепенно сгибать все детали таким образом, чтобы получить нужную форму.

Если этого устройства нет в наличии, это можно сделать с помощью подручных средств. При этом убедитесь, что на колпачке нет вмятин.

Кромка шириной 1 см загнута внутрь под углом 45 градусов.Чтобы не получить расхождения в углах, начинать нужно с них, постепенно продвигаясь к середине.

Теперь стоит проверить ровность. Для этого нужно под центр получившейся фигурки установить ровную тонкую палочку и воткнуть ее в таз с землей. При правильной сборке перевеса ни в какую сторону не будет.

После того, как все основные углы будут очищены, обработаны, смешаны и выровнены, нужно закрепить заглушку на основании. Для этого изделия связаны с помощью специального строительного клея.

Сверху можно дополнительно украсить флюгером, который будет крутиться и показывать направление ветра. Чтобы ничего не пропустить, воспользуйтесь прилагаемым видеоуроком «Как сделать шапку своими руками».

Заключительные действия

На этом этапе к дымоходу крепится регулируемый фартук и конструкция дымохода расширяется до необходимых размеров.

Для большинства газовых, твердотопливных или жидких печей и котлов требуется система отвода дымовых газов.Если вы хотите сделать в своем доме автономное отопление и организовать водяное отопление, вам также стоит подумать о строительстве дымохода. Примеров его конструкций множество: классический кирпичный дымоход, сборные металлические системы и др. Каждый из вариантов имеет свои достоинства и недостатки. Одна из современных конструкций таких конструкций — сэндвич с дымоходом. Основным преимуществом такой системы является то, что сэндвич с дымоходом можно довольно легко установить своими руками. Это существенно сэкономит на дорогостоящей работе специалистов.Чтобы правильно провести монтаж сэндвича дымохода своими силами, следует рационально просчитать смету монтажа и соблюдать технологию сборки, об остальном позаботились производители данной системы.

Продукты горения имеют химически агрессивный состав, вызывающий коррозию металлических трубопроводов, особенно на фоне изменения температурных и погодных условий. Они пытались решить эту проблему, изобретая и внедряя сплавы, не подверженные ржавчине.Но это не устранило ряд других недостатков, характерных для металлических дымоходов:

зависимость тяги дыма от погодных условий;
возникновение конденсата, снижающего КПД дымохода;
сильный перегрев участков труб, расположенных рядом с нагревательным элементом, который представляет опасность возгорания окружающих материалов.

Компании-производители сэндвичей с дымоходами смогли устранить все эти недостатки в своем изобретении.

Сэндвич-устройство для дымохода

Сэндвич с дымоходом располагается следующим образом:

Кожух внутри дымохода из нержавеющей стали сварен по технологии TIG.
Наружная оболочка также изготовлена из нержавеющей стали методом сварки.
Между внутренней и внешней оболочками проложен слой негорючей теплоизоляционной базальтовой ваты высокой плотности.
Детали дымососа имеют систему сопряжения, представляют собой комплекс удлиненных и суженных элементов.Это обеспечивает плотную посадку всех деталей. Некоторые узлы заделываются струбцинами.

Важно! В продаже есть модели, у которых внешний корпус имеет цветное декоративное покрытие.

Такие особенности устройства успешно защищают сэндвич дымоход от вредного воздействия внешней среды. Поэтому у него много преимуществ:

конденсация минимальная;
внешняя труба не прогревается до критического уровня, что может быть опасно;
обеспечивается равномерность прогрева дымохода по всей длине, что обеспечивает хорошие показатели стабильной тяги;
данная система может располагаться не только в доме, но и снаружи, что упрощает процесс установки;
если монтаж дымохода из многослойной трубы происходит через стены или крышу, то отверстий под них потребуется меньше, чем для обычных одностенных труб.

Как выбрать материалы для сэндвича с дымоходом

Чтобы обеспечить долгую и продуктивную работу сэндвича с дымоходом, следует тщательно подходить к выбору материалов и деталей для него. Для начала нужно выбрать качественный металл для внутреннего кожуха. В связи с тем, что сэндвич-система с дымоходом пользуется популярностью, на рынке продается множество низкосортной продукции. В сети можно увидеть примеры того, как деформируется кажущаяся на первый взгляд прочная стальная конструкция.Но при этом велика вероятность возгорания или отравления угарным газом. Это свидетельствует о том, что в приборе использовался низкокачественный материал или металл не соответствовал требованиям системы отопления.

В документации, прилагаемой к качественным сэндвич-системам для дымоходов, указаны марки используемых металлов. Если такой информации нет, то вы подвергаетесь большому риску, и вероятность некачественной покупки возрастает.

Важно! Проверить качество нержавеющей стали можно популярным способом: прикрепить к поверхности магнит — если он не держится и не скользит, значит, материал имеет легирующие добавки и качественный; если магнит притягивается, то покупать такую сталь не стоит.

Следующим важным параметром является толщина изоляционного слоя. Для теплоизоляции лучше всего подходит известная базальтовая вата известных брендов. Толщина утеплителя зависит от типа отопительного агрегата:

№

для газовых и дизельных котлов требуется толщина слоя 2,5 см;
для дизель-генератора и газопоршневых агрегатов — 5 см;
для твердого топлива и древесных заполнителей — от 5 до 10 см.

Установка сэндвич дымохода своими руками

Схема сэндвича с дымоходом

Существует две схемы размещения сэндвича с дымоходом: установка внутри дома с проходами через потолок и крышу, размещение с удалением труб через стену снаружи и монтаж сбоку от дома.

Если поместить дымоход внутрь конструкции, он будет меньше подвергаться негативному влиянию окружающей среды, будет сведено к минимуму образование конденсата. Такой вариант подходит для банной печи, так как дает возможность установить на начальном участке трубы емкость для нагрева воды или модуль для засыпки камнями. В любом случае между дымоходом и котлом обязательно должен быть элемент, не имеющий теплоизоляции. К недостаткам расположения сэндвича с дымоходом внутри дома можно отнести сложную и трудоемкую технологию обустройства мест прохождения трубы через потолки и крышу, а также уменьшение полезной площади помещения.

Установить сэндвич с дымоходом через стену намного проще, так как потребуется оборудовать всего одно отверстие. Детали крепятся к внешней стене дома с помощью кронштейнов и несущих конструкций. При таком расположении труб в помещении остается много свободного места, снижается риск возгорания или отравления угарным газом. Однако в этом случае система более подвержена внешним воздействиям, конденсат будет образовываться в больших объемах. Эти особенности следует учитывать в процессе установки.

Важно! Полная высота сэндвича с дымоходом не может быть менее 5 м.

Процесс установки

Монтаж сэндвича дымохода всегда начинается с отопительного агрегата. На трубу отопительного агрегата надевается переходник, смазанный специальным герметиком, и зажимается хомутом.

Если конструкция размещается внутри помещения, потребуется установка еще одного элемента одностенной трубы. Котел и труба из сэндвича не должны располагаться близко к земле, иначе теплоизоляционный ватный слой от высокой температуры превратится в камень и перестанет выполнять свои функции.

Если производится установка дымохода из сэндвич-трубы через стену на улицу, то после промежуточной трубы должен идти горизонтальный элемент, который будет выходить наружу. Его длина не должна быть больше метра, труба ставится с небольшим уклоном.

Для обеспечения прохода через стену в ней делают отверстие с расчетом, что между материалом стены и трубой останется небольшой зазор. В основном делают проем 40х40 см, стены которого облицованы базальтовой плотной бумагой.Снаружи на отверстие, через которое проходит многослойная труба, устанавливается проходной блок. Его свободное пространство заполнено минеральной ватой. Снаружи он плотно закрыт пластиной, а остальные щели заделаны. Некоторые производители кладут в комплект готовые проходные блоки с теплоизоляцией.

С внешней стороны стены крепятся кронштейны, на которых лежит плита, выполняющая основную опорную функцию для сэндвича с дымоходом. После выхода трубы займитесь установкой вертикальных элементов.На этом этапе возникает нюанс установки трубы «по дыму» или «по конденсату». Если верхний элемент трубы положить на нижнюю сторону широкой стороной, то это соединение называется «дымовым», тогда дымовые газы на выходе не сталкиваются с препятствиями. Но будет щель вверху, куда будет стекать конденсат. Это отрицательно скажется на слое утеплителя, который станет влажным от влаги и перестанет выполнять теплоизоляционную роль внутреннего кожуха. В результате конденсата будет образовываться еще больше, что снизит эффективность дымохода.

Если установить сэндвич с дымоходом (см. Видео) «за счет конденсата», то влага легко потечет по трубе в специальный резервуар. Но, чтобы дым не выходил, наружная горизонтальная труба монтируется «сквозь дым». А остальная часть сэндвича с дымоходом собирается так: внешний кожух пропускают «через дым», а внутренний — «через конденсат». Также необходимо заделать все стыки и затянуть их струбцинами.

Процесс установки идет снизу вверх.К стене через равные промежутки времени прикрепляют удерживающие скобы с хомутами, фиксирующие дымоход в нужном положении. На верхней кромке трубы устанавливаются головка и конус.

При установке в помещении сэндвич дымохода, например в бане, следует учитывать особенности прохождения трубы через потолки и крышу. За одностенной трубой закрепляют задвижку, предотвращающую выброс тепла в атмосферу. При переходе на сэндвич-трубу ставится пусковая заглушка, закрывающая теплоизоляционный слой.Прохождение дымохода через потолок аналогично его выводу через стену, описанному выше. Удаляя трубу через крышу, следите за тем, чтобы она находилась на одинаковом расстоянии от всех соседних балок и стропил. Расстояние между потолком и крышей на выходе из дымохода должно быть не менее 30 см. Сверху на трубу нужно надеть крысу с окапником, которую лучше всего поставить под рубероид, или хотя бы заделать герметиком.

Заключение

Монтаж сэндвич-трубы для дымохода внутри дома, смотрите на видео:

Монтаж дымохода из сэндвич-труб своими руками.Сэндвич-трубы: выбор, подключение, самостоятельный монтаж.

Сэндвич дымоходов имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное, что сэндвич с дымоходом своими руками собрать легко и просто. Это действительно так — каждый может собрать это как дизайнер.

Недостатки дымоходов, собранных из многослойных труб:

нарушение герметичности после определенного количества циклов нагрева и охлаждения; №
по сравнению с кирпичной конструкцией дымоход типа «сэндвич» имеет большую стоимость;
срок службы составляет около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служит 10 лет больше.

Столь короткий срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции от проверенной марки — это первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода можно собрать сэндвич даже самой сложной конструкции.

Преимущества сэндвич-дымоходов следующие:

Утепленные стены. Благодаря теплоизоляции даже дымоход, расположенный снаружи, не теряет тяги.Многослойные стенки препятствуют быстрому охлаждению продуктов сгорания, которые быстро удаляются через дымоход, а это не дает активного образования конденсата и сажи.
Простой монтаж. Изучив принципы устройства дымоходов, собрать их сможет даже новичок.
Разнообразие опций. Для сборки конструкции производятся модули прямые и угловые. Дымоход можно вести наверх или в стену, он может огибать стропильную систему, различные архитектурные элементы.
Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстро попадают в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее легче создать опору и не требуется возведение специального фундамента, как для кирпичного дымохода. Его можно прикрепить к потолку и стенам, установить непосредственно на отопительное оборудование. По сравнению с одностенными, многослойные дымоходы практически не образуют конденсата и пожаробезопасны.

Материал, из которого изготовлены трубы.

Для различных отопительных приборов и топлива выбирается его марка стали. Он должен быть высоколегированным и нержавеющим, подходящим для изготовления химически стойких и огнестойких дымоходов.

В дымоходном устройстве одной из основных характеристик является марка стали как критерий долговечности и устойчивости к внешнему негативу

При сжигании различных веществ в дымоходе могут накапливаться химически активные вещества: серная кислота , сера, соляная кислота.Кроме того, температура при сгорании разных видов топлива может сильно отличаться.

При нагревании дров или газа она не поднимается выше 450 ° С, при сжигании угля может достигать 700 ° С. Металлы по-разному реагируют на эти показатели. Поэтому при выборе системы дымоудаления основной характеристикой является качество и свойства стали.

Вариант № 1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, используемых для производства многослойных дымоходов:

Нержавеющая сталь, стабилизированная титаном (AISI 321).Используется для оборудования, работающего по дереву. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800 ° C.
Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж сэндвича дымохода из этой марки стали выполняется для отопительных установок, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, обладает повышенной устойчивостью к коррозии, агрессивным средам разного типа.
Жаропрочная сталь (AISI 304).Включение в состав хрома и никеля делает сталь нечувствительной к повышенным температурам и кислой среде. Используется для изготовления дымоходов с высокой температурой выхлопных газов — около 1000 ° С. При температуре 600-800 ° С имеет свойство терять вязкость и пластичность, что приводит к охрупчиванию.
Распространенные марки AISI 409 и 430 слабо устойчивы к высоким температурам и кислотным воздействиям. Большая часть китайской продукции и часть отечественного производства производится из стали этих марок.

Визуально проверить марку стали невозможно. При покупке вы можете проверить маркировку на самом товаре или попробовать примерно определить качество с помощью магнита. Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок привлечет

Вариант №2: Металл черный для дымоходов

Сам по себе, черный металл быстро изнашивается — окисляется и выгорает.Поэтому для его защиты используют специальную эмаль. Это увеличивает устойчивость к кислой среде. Эмаль может служить длительное время при температуре не выше 400 ° С и выдерживать кратковременное повышение до 750 ° С.

Разнообразие оттенков эмалированных труб делает их весьма востребованными

Эмалированные трубы используются для отвода продуктов горения от нагревательных колонн, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в разные цвета.Это позволяет правильно подобрать оттенки к интерьеру или фасаду дома.

Вариант № 3: Дымоходы комбинированные сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба сделана из дорогой нержавеющей стали, а внешняя — из оцинкованного или эмалированного металла, это мало влияет на срок службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал.Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и установку.

Внутренний изоляционный слой

Между двумя трубами сэндвича с дымоходом находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата — волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600 ° С, керамическая вата — до 1000 ° С.Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на работу дымохода

Ниже представлена таблица, которая поможет вам определиться, как правильно выбрать дымоход для разных типов отопительного оборудования, чтобы он проработал дольше.

В инструкции по эксплуатации каждому дымоходному устройству дана допустимая температура

Установив многослойный дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом.А вот на русскую печь или печь для бани лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Конструкционные элементы и их особенности

Разнообразие продукции позволяет выполнять сложные задачи по сооружению многослойных дымоходов.

Основными элементами конструкции дымоходного канала являются:

Прямые участки трубы. Куски диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода проста, но на практике добиться этого сложно.
Колени и тройники. № Используются, если необходимо вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для скручивания (особенно прямых, 90 °) используют тройники с доработкой — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы не выдерживать вес вышеупомянутой конструкции.
Проходной. Изолирует трубу от межконтурных перегородок, служит приспособлением для дымохода.
Кровля . Это металлический конус, который крепится к крыше под определенным углом. Помогает прокладывать трубу через крышу, не нарушая ее целостности и повышая пожарную безопасность. Вместо этого можно использовать специальный силиконовый герметик, который служит лучшей защитой от протечек.

Помимо вышеперечисленных элементов, еще много инструмента для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра.Крепеж для крепления хомутов к стене подбирается в соответствии с материалом, из которого она составлена

Как выбрать необходимый диаметр дымохода

Выбор диаметра дымохода осуществляется исходя из данных о мощности котел. Для маломощных систем отопления диаметром менее 3,5 кВт трубы диаметром 8 см, для котлов с показателем не более 5,2 кВт — трубы диаметром 9,5 см, более 5,2 кВт — 11 см. Сужать дымоход нельзя, а можно, наоборот, проводить его уширение.

Еще один показатель, влияющий на диаметр дымохода, — это толщина изоляционного слоя. Это может быть 25-100 мм. Чем его больше, тем лучше он проявляет свои свойства, но при этом увеличивается и его ценность. Толщина металла, используемого для производства труб, может составлять до одного миллиметра.

Если необходимо построить, заменить или модернизировать часть дымохода, потребитель может попасть в затруднительное положение. Элементы разных марок не могут обеспечить герметичность стыка.Приобретая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Установка сэндвич-системы отвода дыма

Перед установкой конструкции следует внимательно ознакомиться с технической документацией, правилами безопасности. Необходимо выполнить все меры, чтобы не допустить возникновения пожара при эксплуатации дымохода.

Сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх.Запрещается подключать сэндвич-дымоходы напрямую к отопительному прибору.

К каменке сэндвич-элемент дымохода никогда не подключается — сначала установите одностенную трубу или переходник (+)

Сначала установите специальный переходник или стальную одностенную трубу длиной полметра. Если планируется вывод трубы прямо в стену, то монтируется горизонтальный отвод с небольшим уклоном в 2 °.

Адаптер предназначен для подключения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким или длинным, если ожидается большая тепловая мощность.Расположенные возле него стены и конструкции необходимо защитить щитом или кожухом. Устанавливают «в дыму», то есть надевают поверх патрубка отопительного прибора и дополнительно защищают стык термостойким герметиком.

Сборка «на конденсате» не позволяет влаге проникать внутрь системы утепления, из-за чего ее изоляционные свойства значительно снижаются

Элемент сэндвича дымохода может быть подключен к отопительному прибору через переходник — двухконтурная труба, нижняя часть которой установлена «по дыму», а верхняя — «по конденсату».Все последующие трубы будут установлены «на конденсат», что исключит его протечку и защитит от повреждения слой теплоизоляции.

Места абсолютно всех стыков скреплены муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения бокового смещения конструкции через каждые два метра используются настенные кронштейны, а для тройников — опорные. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проход потолка и стеновых плит

Даже то, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно нагреться. Поэтому запрещается размещать их без дополнительной изоляции рядом с легковоспламеняющимися материалами (дерево, пластик и т. Д.). Места стыков сэндвич-труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке сокращен на 250 мм больше диаметра наружного трубка.Сделайте его круглой или прямоугольной формы. На свободное пространство укладывается термостойкий материал, который накрывается декоративными плитами.

Проходной блок термостойкий, предотвращает деформацию дымохода при смещении конструкции здания — усадку, влажную и температурную деформацию.

Для прохода через пол и, особенно, через легковоспламеняющиеся материалы, также используется специальный узел прохода. Между внешним контуром и внутренней поверхностью сборки оставляется воздушный зазор.При прохождении плиты или стены из легковоспламеняющегося материала платформу разгрузки можно использовать вместо трапа. Он сыграет роль дополнительной опоры.

Прохождение сэндвич-системы через крышу

При удалении трубы дымохода через крышу нарушается ее герметичность. Чтобы укрепить трубу, защитить ее от воспламеняющихся элементов кровли и исключить возможность протечек в кровле, используйте специальные инструменты: конические крылья, силиконовые уплотнители. Эти детали имеют нормированные углы наклона, выбирайте их с учетом параметров кровли.

Силиконовый уплотнитель — master flash значительно упрощает работу и помогает создать надежную защиту от протечек

Расположение трубы рассчитано так, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от попадания воды под кровлю поверх покрытия кладут фартук. Его края высаживают под кровлю.

Размещение конструкции над крышей

Высота дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, 1.2 м над поверхностью плоской крыши или 2 м при совмещенной крыше. Если заголовок от гребня удален на полтора-три метра, то его следует разместить над гребнем или напротив него.

Если расстояние составляет 3 м и более, разрешается располагать головку не ниже черты, образующейся, если горизонтальная линия условно проводится от гребня, а угол 10 ° измеряется вниз.

Если головка трубы установлена ниже, чем она должна быть, в системе может возникнуть обратная тяга

При наличии близко расположенного здания верх дымохода должен подниматься над крышей на один полметра и выше.Трубу такого размера необходимо дополнительно укрепить с помощью растяжек.

Планируя конструкцию дымохода, учитывайте тип кровли и расположение соседних построек. Труба не должна попадать в зону перелива, что отрицательно скажется на образовании тяги.

Если для покрытия кровли использовался горючий материал, в дымоход ставится искроуловитель. Строительство дымохода завершается головкой в виде конуса.Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в канале дымохода

Принцип действия дымохода основан на создании тяги — эффекта вентиляции, возникающего из-за разницы температур в середине и снаружи канала. Плотность теплого воздуха в дымоходной системе меньше, чем у холодного снаружи, и это приводит к перепаду давления. Из-за этой разницы холодный воздух попадает в топку, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого сгорания продуктов сгорания

Простой способ определить наличие или отсутствие тяги — это визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гудение в трубе — на чрезмерное. Иногда тяга может менять направление на короткое время.

Распространенными причинами обратного или плохого тягового усилия являются высокое препятствие и низко расположенный дымоход

Без учета вовремя не очищенного и забитого дымохода, причины возникновения возвратной тяги следующие:

неверно расчет соотношения мощности котла и параметров трубы;
неблагоприятные погодные условия — туман, дождь, жара, сильный ветер; №
большое количество узких сечений и поворотов в конструкции дымохода;
расположение высокого конька по отношению к дымоходу или близлежащим высотным зданиям;

Даже для образования нормальной тяги крайне нежелательна нехватка свежего воздуха и недостаточная вентиляция в доме.

Как предотвратить проблемы со сцеплением

высота конструкции должна быть не менее пяти метров; №
дымоход предпочтительно строить прямой — без изгибов и поворотов;
оборотов (не более трех) производятся на угол 45 °; №
из котла может выходить практически горизонтальный участок дымохода (с уклоном 2 °), но не более одного метра.

Если в процессе использования дымохода возникают проблемы с выводом дыма, прибегают к установке специальных устройств, увеличивающих тягу.Это может быть:

Работает по принципу снижения давления при обходе препятствий по воздуху. Эффективно работает в ветреную погоду, но может тихо и наоборот, чтобы предотвратить выход дыма.
Стабилизатор . Это дополнительный элемент, имеющий форму зонтика и надеваемый поверх трубы. Снизу через открытую площадку поступает воздух, усиливая тягу.
Роторная турбина . Работает за счет силы ветра: вращаясь в одном направлении, создает разрежение воздуха над каналом.В безветренную погоду неэффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен неправильно.

Дефлектор может стать препятствием для отвода продуктов сгорания в безветренную погоду

Эксплуатация многослойных дымоходных систем

После установки дымохода следует запустить испытательную печь для проверки герметичности уплотнений, убедиться, что прилегающие конструкции и материалы не нагреваются.При первом использовании системы может появиться легкий дымок и специфический запах от нагрева, остатки масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление нагара. При чистке не используйте моющие средства. Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на выполнение такого рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб, можно посмотреть в видео:

Самостоятельная установка дымохода из сэндвич-труб потребует от пользователя изучить некоторые нюансы и тонкости.Но, правильно сделав работу, вы можете быть уверены в безопасности своей и своей семьи.

Широкую популярность приобрели утепленные системы дымоудаления, получившие название «многослойные дымоходы».

Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: они просты в сборке, обладают хорошим сцеплением и отлично противостоят высоким температурам и кислотам.

Что это за системы, и как установить сэндвич-трубу для дымохода своими руками?

Устройство данной системы простое: трубка из качественной нержавеющей стали, кислотостойкая и способная работать в высокотемпературных режимах, превращается в теплоизоляцию из минеральной ваты (обычно базальтовой).Затем вся конструкция помещается в другую трубу, уже сделанную из оцинкованной стали, играющую роль защитного кожуха.

Системы заводского изготовления имеют ряд преимуществ:

В ассортименте, кроме труб, есть все необходимые элементы, которые могут потребоваться только при монтаже дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, потолка и кровли, а также крепежные элементы. кронштейны и многое другое.
Все части идеально согласованы друг с другом и спроектированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. Например, каждый элемент с одной стороны несколько заужен, чтобы его можно было просто вставить в соседнюю часть и надежно закрепить в ней.

Как и любая продукция, производимая на заводе, сэндвич-дымоходы имеют безупречный внешний вид, чего трудно добиться при самостоятельном производстве.

СНиП и технические характеристики базальтового теплоизолятора

Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование».Один из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

Также СНиП предписывает оборудовать такие помещения теплоизоляцией для обеспечения хорошей естественной тяги. В сэндвич-дымоходах для этого используется вата из базальтового волокна:

Имеет низкий коэффициент теплопроводности.
Хорошо переносит воздействие высоких температур и кислот.

Немаловажную роль играет экологическая чистота материала.

Трубы многослойные с теплоизоляцией

Предварительные расчеты

Стандарты определяют минимальную площадь сечения дымового канала, которая составляет:

для котлов до 3,5 кВт: 196 кв. см;
от 3,5 до 5,2 кВт: 280 кв. М. см;
от 5,2 до 7 кВт: 378 кв. см.

Толщина теплоизолятора может составлять от 25 до 60 мм. Подбирается по температурному режиму, в котором будет работать дымоход.

Также перед покупкой всех комплектующих нужно определиться с длиной дымохода.

Расчет длины

При оценке требуемой длины следует учитывать следующие правила:

Головка дымохода должна располагаться на высоте 5 метров над землей.
Для крыш с покрытием из горючих материалов высота дымохода над коньком или плоской кровлей должна составлять 1 — 1,5 м.

При наличии противопожарного покрытия на крыше дымохода дымовой трубы разместить:

на плоской крыше без парапета — 0.5 м над крышкой;
на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) — 0,5 м над коньком (парапетом).

На расстоянии 1,5-3,5 м от конька (парапета) на негорючей крыше голова размещается на той же высоте, что и лошадь (парапет).

Если расстояние от конька (парапета) до дымохода более 3 м, узел устанавливается ниже конька (парапета), но на таком уровне, чтобы самолет проходил через конь (парапет) и головку трубы. имеет уклон 10 градусов от горизонтали.

Расположение

включает как можно меньше горизонтальных элементов;
как можно больше находилось внутри отапливаемых помещений;
не контактирует с горючими элементами, в том числе входящими в состав строительных конструкций.

Вертикальный дымоход после установки

Дымоход не должен касаться инженерных коммуникаций, особенно электропроводки и труб газоснабжения.

Монтаж дымохода из сэндвич-труб своими руками

При установке системы соблюдайте следующие правила:

Монтаж следует начинать с теплогенератора.
Использование сэндвич-элементов для прямого подключения к теплогенератору не допускается.
Шаг крепления к стене должен составлять 2 м. Все отводы и тройники необходимо закрепить в обязательном порядке.

В конце дымохода необходимо установить дефлектор, предназначенный для защиты от попадания атмосферных осадков в трубу и предотвращения захвата продуктов сгорания сильным ветром.

Дымоход в потолке

Соединительные детали

При соединении элементов их внутренние трубки устанавливаются одна на другую.Если следующий по ходу дыма элемент переходит в предыдущий, такое соединение называется «конденсатом». Он позволяет влаге легко стекать вниз и исключает попадание ее через швы в теплоизолятор.

Если наоборот — предыдущее в следующем, то тип подключения называется «по дыму».

Максимально способствует оттоку продуктов сгорания.

Обычно к тройнику, служащему для отвода конденсата, система собирается «по дыму», а за ним — «по конденсату».Наружная труба предыдущего элемента всегда наматывается внутри внешней трубы следующего элемента.

Стык внутренних труб следует заделать термостойким герметиком, рассчитанным на температуру свыше 1000 градусов. Затем его стягивают зажимом из оцинкованной стали, который фиксируют болтами или проволокой.

После сборки элементы крепятся друг к другу с помощью фланцев, байонетных соединений или «мостиков холода».

Установка любого котла предполагает наличие дымохода.Какие преимущества и как его правильно установить, вы узнаете на нашем сайте.

Какие характеристики следует учитывать при выборе настенного газового котла читайте.

Отопление частных домов чаще всего осуществляется газом, так как это наиболее экономичный способ обогрева помещения. В этой статье поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора устройства.

Выход дымохода

Место пересечения трубы с внешней ограждающей конструкцией — крышей или стеной — должно быть правильно спроектировано.Рассмотрим оба варианта:

Сквозь стену

Снаружи на стене нужно закрепить кронштейн, к которому прикручены два уголка. Лежащий на углах тройник будет удобно перемещать из стороны в сторону — это требуется для установки.

В дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

В проем стены устанавливается втулка (также называемая отрезной), которая идет в комплекте.

Разработан специально для организации прохода труб через стены и потолки. Пространство между рукавом и стеной забивается утеплителем из минеральной ваты.

Перед установкой трубы проем с внешней и внутренней сторон закрывается листами из негорючего материала, в которых проделываются отверстия для дымохода. После этого можно укладывать сэндвич-трубу.

Через крышу

Выпуск через крышу производится с помощью специального элемента — кровли.

Его конфигурация зависит от уклона кровли — это необходимо указывать при оформлении заказа.

Резка устанавливается снаружи кровли, сделанной в кровле, а изнутри покрывается листом стали или других негорючих материалов с отверстием для прохода трубы.

После установки вырезки на дымоход закрепляют регулируемый фартук, который предназначен для защиты всех швов и стыков деталей от атмосферных осадков.

Крепление дымохода

Для крепления дымохода к стене устанавливаются хомуты и кронштейны, устанавливаемые каждые 2 м.

Тройники фиксируются с помощью специальных скоб, называемых опорными скобами.

При значительной протяженности выступающей над кровлей наружной части сэндвич-дымохода ее необходимо закреплять растяжками.

Для того, чтобы отопительная система долгие годы не требовала ремонта, нужно правильно выбрать и установить. Рассмотрите изделия из стали, пластика, меди и оцените их плюсы и минусы.

Принцип работы системы отопления с естественной циркуляцией описан ниже.

Видео по теме

Если вы владеете частным домом или коттеджем, то наверняка знаете, что неотъемлемым этапом строительства любой конструкции, отапливаемой камином или печью, является установка дымохода. Основное назначение этого функционального элемента — удаление из топки опасных для здоровья продуктов горения, а также обеспечение надежной тяги, необходимой для поддержания процессов горения, при этом степень тяги определяется диаметром дымохода и дымохода. высота дымового канала.Среди сторонников самостоятельного выполнения всех домашних заданий без привлечения специалистов наибольшей популярностью пользуются дымоходы «сэндвич», что объясняется их функциональностью, практичностью, высокими эстетическими характеристиками и другими не менее значительными достоинствами. Однако распространенность сэндвич-дымоходов среди заключенных больше связана с безопасностью и простотой их установки, конечно, при условии приобретения только сертифицированных и качественных материалов. Несмотря на то, что установка многослойной дымовой трубы предполагает соединение элементов конструкции и вспомогательных частей в правильной последовательности, в процессе их сборки необходимо соблюдать ряд определенных нюансов, пренебрежение которыми может существенно снизить Тактико-технические характеристики конструкции.Учитывая актуальность данной проблемы, в этой статье мы рассмотрим технологию монтажа сэндвич-дымохода своими руками, а также основные виды и особенности этого конструктивного элемента.

Устройство сэндвич-дымоходов: конструктивные особенности

Сэндвич-дымоход — это металлическая или керамическая конструкция, состоящая из нескольких сегментов, каждый из которых имеет длину один метр и вставляется в другой в процессе монтажа. Упрощенно конструкция сэндвич-дымохода представляет собой внутреннюю и внешнюю трубу, между которыми находится слой теплоизолятора, чаще всего базальтового волокна или минеральной ваты, отличающийся высокими теплоизоляционными свойствами, устойчивостью к открытому пламени и стойкостью к ряду химикатов.Благодаря такой трехслойной структуре эта конструкция получила название «сэндвич». В большинстве случаев из нержавеющей стали делают внутренний контур трубы, который отличается повышенной коррозионной стойкостью, а для внешнего, в целях экономии средств, менее прочным оцинкованным металлом.

Важно! Выбирая материал для изготовления внутреннего контура трубы сэндвич-дымохода, необходимо руководствоваться его способностью переносить повышенную температуру, а для наружного — прочностными характеристиками, так как он должен быть достаточно жестким, что позволит помогают сохранить первоначальную конфигурацию не только трубы, но и всей конструкции в целом.

Основные элементы сэндвич-дымоходной системы

Логично, что только прямые трубы нельзя использовать для крепления системы отвода дыма. Это связано с конструктивными особенностями здания: сэндвич-дымоход должен огибать его элементы, проходить через перекрытия и крышу. В связи с этим в процессе его сборки используются секционные фрагменты, соединение которых осуществляется с помощью дополнительных элементов.Чтобы разобраться в этом подробнее, рассмотрим элементы сэндвич-дымохода.

В состав сэндвич-дымоходной системы входят следующие основные элементы:

Сэндвич-трубки;
Тройники — конструктивные элементы системы, которые используются для соединения дымохода с каминами и печами, а также на участках разветвления дымоходного канала;
Колено — элементы, предназначенные для установки дымохода.Для этого используются модели с изгибами 15, 30, 45 и 90 градусов;
Коллектор конденсата — еще одна деталь дымохода, предназначенная для отвода и удаления влаги, скапливающейся на внутренних стенках дымохода в результате перепадов температуры;
Элементы кровли — части системы, предназначенные для монтажа сэндвич-дымохода в местах его пересечения с конструкциями кровли с обеспечением эффективной тепло- и гидроизоляции;
Тройник ревизионный с дверцей — устройством, предназначенным для контроля чистоты дымового канала и очистки от копоти;
Отверстие — конструктивный элемент, необходимый для устройства верхнего края дымохода;
Консоль несущая — элемент конструкции, необходимый для крепления стены или пола под дымоходом;
Настенный зажим — устройство, предназначенное для надежного крепления дымохода к стене.

Преимущества и недостатки многослойных дымоходов

Высокие эстетические характеристики и эффектный внешний вид;
Благодаря конструктивным особенностям сэндвич-дымоходы эффективно сочетаются с различными моделями печей и котлов;
Благодаря легкости и универсальности конструкции сэндвич-дымоходы можно использовать как снаружи, так и внутри помещения;
В отличие от кирпичных дымоходов, гораздо меньший объем сэндвич-конструкций позволяет им не загромождать внутреннее пространство помещения;
Благодаря тому, что многослойные дымоходы изготовлены из нержавеющей стали, они устойчивы к воздействию факторов, образующихся при сгорании топлива, а именно химической и термической агрессии;
В процессе эксплуатации сэндвич-дымоходов внутренний слой конструкции не повреждается под воздействием агрессивных факторов, а значит, долго сохраняет свои эксплуатационные характеристики;
Следующее преимущество сэндвич-дымоходов особенно важно для конструкций, в процессе эксплуатации которых используется оборудование для прямой вытяжки.Благодаря эффективной теплоизоляции сэндвич-конструкции надежно защищены от образования конденсата;
Благодаря тому, что внутренняя поверхность дымохода гладкая, на ней не оседает сажа, что позволяет довольно редко чистить дымоходный канал;
Благодаря эффективной теплоизоляции внешний контур дымохода не нагревается до критических температур, что может вызвать возгорание горючих элементов здания. Имея это в виду, можно говорить о системе повышенной пожарной безопасности;
Благодаря удобству конструкции, при установке которой появляется возможность делать повороты и изгибы дымохода, укладывая сэндвич-дымоход, можно обойти любые препятствия на его пути, не прибегая к демонтажу перекрытий или снятию кровли. элементы;
Благодаря возможности возведения конструкции без дополнительного фундамента, ее монтаж становится проще и дешевле.

Несмотря на немалое количество достоинств многослойных дымоходов, для этих конструкций характерны и определенные недостатки, которые также заслуживают внимания.

Недостатки сэндвич-дымоходов:

Возможность потери целостности конструкции в случае ее длительной эксплуатации;
Нарушение целостности сэндвич-дымохода при постоянных резких перепадах температуры;
Высокая стоимость строительства;

Важно! Несмотря на заявленный производителем срок службы не более 10-15 лет, на практике многослойные дымоходы эффективно работают дольше.

Основные разновидности сэндвич-дымоходов: краткое описание

Ранее уже отмечалось, что сэндвич-дымоходы представляют собой многослойные конструкции из керамики или нержавеющей стали. В настоящее время на строительном рынке они представлены в виде готовых элементов, которые в дальнейшем собираются в единую конструкцию. Несмотря на то, что для обоих типов конструкции характерен схожий способ монтажа, у каждого есть свои особенности, о которых будет сказано позже.

Дымоходы для сэндвич-панелей из нержавеющей стали

В конструкции дымоходов из нержавеющей стали можно выделить внутреннюю трубу, стойкую к высоким температурам, которая обернута негорючим теплоизоляционным материалом. Он защищен от внешнего вмешательства другой трубой, называемой внешним контуром, из нержавеющей стали или оцинкованного металла, использование которой является бюджетным вариантом. Важно отметить, что внутренний контур может быть выполнен из металла или керамики, что характерно для комбинированных дымоходов.

Дымоходы многослойные керамические

Конструкция керамических дымоходов представлена трубой из жаропрочной керамики. Снаружи обернут термоизоляционными матами, а внутри покрыт высокопрочной глазурью. Эту конструкцию следует поместить в наружную оболочку, для изготовления которой используются керамзитобетонные и пенобетонные блоки. Особенности конструкции керамических дымоходов, а именно наличие слоя теплоизоляции, позволяют им не нагреваться снаружи, что обуславливает их абсолютную пожарную безопасность.

Важно! Несмотря на то, что конструкция керамических и металлических дымоходов в целом схожа, для нее характерны отличия, главное из которых — вес. Вес полноценного керамического дымохода может достигать тонны, тогда как масса дымохода из нержавеющей стали не превышает двухсот килограммов. Кроме того, неотъемлемым этапом монтажа керамического дымохода является установка фундамента, а установка дымохода из нержавеющей стали ограничивается устройством разгрузочных площадок на каждом уровне этажа.

Самые актуальные способы соединения сэндвич-труб для дымоходов: краткое описание

Есть несколько способов соединения многослойных труб для дымоходов. Наиболее популярными из них являются фланцевый, байонетный, «мост холода», «конденсатный» и «дымовой».

Последний способ постройки дымохода полностью гарантирует, что угарный газ не проникнет в дом или баню. А используя «конденсатный» метод, вы можете быть уверены, что конденсат, образующийся внутри дымохода, будет беспрепятственно стекать по стенкам трубы.

На что следует обратить внимание при установке дымохода из сэндвич-труб?

Высота дымохода от каменки до головы — величина достаточно постоянная и должна быть не менее 5 м;
Необходимо обратить внимание на кровлю соседних построек: высота дымохода относительно соседних построек должна быть не более 1,5 м;
В случае возвышения дымохода над крышей на 1.5 м и более, нуждается в дополнительной фиксации с помощью растяжек;

В соответствии с рекомендациями специалистов в конструкции дымохода должны быть предусмотрены заглушки, оборудованные сифоном для слива конденсата, который предназначен для отвода конденсата и ревизии дымохода;
В случае устройства кровли из горючих материалов конструкция дымохода должна предусматривать наличие искроуловителя из их сетки с ячейкой не менее 5х5 мм;
При установке сэндвич-дымохода диаметр дымохода недопустим, но возможно его расширение.Например, при установке сэндвич-дымоходной печи с диаметром выходного дымохода 115 мм можно использовать трубы диаметром 120 мм, но использование дымохода сечением 110 мм категорически запрещено;
Горизонтальные участки дымохода должны быть длиной не более 1 м;
Элементы дымохода необходимо установить таким образом, чтобы места их соединения не совпадали с участками кровельного и кровельного ходов;
Монтаж отводов и тройников необходимо выполнять таким образом, чтобы они не выдерживали нагрузки от веса элементов дымохода, установленных над ним.

Как установить сэндвич-дымоход: пошаговая инструкция

Как выбрать размеры дымоходов: делаем необходимые расчеты

Перед тем, как самому приступить к монтажу сэндвич-дымохода, необходимо знать следующие параметры:

Размер сечения дымоходной трубы;
Длина трубы дымохода.

Размер сечения трубы определяется в соответствии со строительными нормами и правилами (СНиП).Они рассчитываются следующим образом:

Если тепловая мощность не превышает 3,5 кВт, то расчеты следующие: 0,14 м x 0,14 м;
Если тепловая мощность находится в диапазоне от 3,5 кВт до 5,2 кВт, поперечное сечение должно характеризоваться следующими параметрами: 0,14 м x 0,2 м;
При тепловой мощности от 5,2 кВт до 7 кВт размеры поперечного сечения составляют 0,14 м x 0,27 м.

Важно! Как видно из предыдущих расчетов, размеры сечения напрямую зависят от тепловой мощности.Ознакомившись с вышеперечисленными параметрами, вы сможете выбрать наиболее оптимальные размеры сечения труб для дымохода. Отдав предпочтение круглому сечению, следует знать, что его размеры должны быть эквивалентны размерам прямоугольного сечения.

Длина трубы дымохода также рассчитывается согласно СНиП:

СНиП 41-03-2001 гласит, что минимальная высота дымоходных труб должна быть не менее 500 см;
Дымоходы размещать над коньком дома не менее чем на 50 см;
Если крыша сделана из горючих материалов, трубу необходимо снять с конька или парапета на расстояние 1 к 1.5 м;

Нюансы, которые необходимо учесть при установке

Строительство дымохода нужно начинать с отопительного прибора, после чего он постепенно продвигается вверх. Чтобы сделать его по всем правилам, необходимо учесть следующие нюансы:

Дымовые трубы должны отличаться отсутствием выступов;
Температура газов, проходящих через выпускную трубу, не должна быть выше 500 градусов;
Максимальный угол подъема труб не должен превышать 30 градусов;
Отрезки труб, расположенные под наклоном, должны быть без шероховатостей, а их площадь поперечного сечения должна быть не меньше, чем у вертикальных;
Не лишним будет установить дефлектор, зонтик или другие насадки, защищающие дымоход от атмосферных осадков, но они не должны препятствовать свободному выходу дыма из трубы;

Важно! Дымоход должен быть установлен таким образом, чтобы с ним не соприкасались газопровод, электропроводка и другие коммуникации.

Дымоход берет начало от камина или печи. В первую очередь необходимо подсоединить трубу отопительного прибора к первому участку дымохода и закрыть заглушкой, чтобы торчащий из нее нагреватель не был виден и из него не выходил пар;

Трубы вставляются одна в другую. Для выполнения данной манипуляции необходимо внимательно осмотреть трубку, после чего вы заметите, что один из ее концов имеет меньший диаметр.Этот конец нужно вставить в следующую трубу;

Важно! При установке дымохода убедитесь, что звенья трубы собраны таким образом, чтобы конденсат, образующийся при их работе, плавно стекал вниз.

Следует помнить, что технология монтажа сэндвич-дымохода предусматривает соединение как наружных, так и внутренних труб, что часто сопровождается некоторыми трудностями. В связи с этим был разработан более простой способ сборки многослойных трубок, согласно которому необходимо освободить внутренние трубки на 15 см и соединить их, после чего сделать внешние трубки;

Укрепите сформированный шов. Для выполнения этой манипуляции необходимо подготовить стальной зажим и, обернув соединение, снять зажим с помощью болтов, гаек или проволоки;

Следующий этап — нанесение на трубу герметика, сохраняющего свои эксплуатационные характеристики при температуре до 1000 градусов;

Монтаж сэндвич-дымохода завершен. Работая по вышеуказанному принципу, необходимо закрепить тройник, угол, зонт и наконечник.Через каждые 2 м трубы необходимо закрепить дымоход к стене с помощью кронштейнов. Для уменьшения нагрузки на конструкцию место тройника также фиксируется с помощью скоб.

Важно! Дымоход, установка которого производилась своими руками, предполагает обустройство правонарушений. Назначение — это расстояние между стеной и дымовым каналом, значение которого рассчитывается по таблице ниже.

Если отступ находится в закрывающих его стенах, над духовым шкафом необходимо расположить два разноуровневых отверстия, оборудованных решетками.Минимальная площадь поперечного сечения каждого отверстия должна быть не менее 150 квадратных метров. см. В процессе установки закрытого отвода необходимо учитывать, что пол в нем монтируется из негорючих материалов и должен располагаться на высоте 7 см над полом помещения.

Монтаж дымохода в местах соприкосновения с домом

Как перекрывать

Перекрытие (потолок) должно выполняться так называемой обрезкой.В тех местах, где дымоход касается элементов конструкции дома, необходимо установить специальный отрезок дымохода, представляющий собой проходную трубу или короб с отверстием внутри. При этом необходимо помнить, что размер пропила должен быть на 7 см больше толщины нахлеста. Резка предназначена для защиты легковоспламеняющейся конструкции от огня.

Важно! Отказаться от жесткого соединения выреза с конструкцией. Труба в патрубке должна отличаться отсутствием стыков.

В перекрытии подготовить отверстие для дымохода и разметить разметку, несколько раз проверив правильность их расчетов. Убедившись в правильности расположения трубы в потолке и сверив размеры патрубка с нанесенными отметками, приступайте к резке.

Специалисты рекомендуют покрыть внутреннюю и внешнюю стороны трубы фольгированным базальтовым матом с огнезащитной мастикой. Само отверстие также следует заизолировать изоляцией из минеральной ваты в местах соприкосновения с патрубком.

В подготовленное отверстие установите проходную трубу и проверьте вертикальность установленной трубы. Если он не строго вертикальный, его необходимо выровнять.

Крыша, как и потолок, проходят через специальное звено, которое на данном этапе называется «кровля». Чтобы правильно его подобрать, нужно знать угол наклона крыши.

В кровле необходимо подготовить отверстие для дымохода, которое также проводится маркером и тщательно проверяется.Вырежьте отверстие с внутренней стороны крыши.

С внутренней стороны кровли прикладывается металлический оцинкованный лист с отверстием под трубу, после чего труба снимается и лист фиксируется изнутри. Сверху на крышу монтируем «обшивку крыши». Если есть необходимость, под край кровли или конек кладут металлический лист кровельных фрез. Затем необходимо установить необходимое количество звеньев на необходимую высоту дымохода и закрепить зонт.

Чтобы получить более полный, с практической точки зрения, ответ на вопрос: «Как сделать дымоход для сэндвича?», Смотрите видео ниже.

Видео сэндвич-дымохода

Самостоятельный монтаж сэндвич-дымохода из нержавейки не доставит домашних мастерам никаких проблем. Монтаж такой конструкции может произвести любой желающий, просто внимательно изучив технологию работы.

1 Трубы нержавеющие — отличный материал для дымоходов

Установка котла, камина или любого другого отопительного сооружения обязательно требует установки эффективной системы, которая качественно отведет продукты сгорания.Еще пару десятилетий назад такую систему можно было сделать исключительно из асбоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а преимуществ очень мало.

Ситуация изменилась, когда на рынке появились специальные дымоходы и комплектующие для дымоходов из нержавеющей стали.

Эти изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные многослойные дымоходы, отвечающие всем существующим стандартам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

Простота конструкции, что дает возможность произвести монтаж дымоходов в кратчайшие сроки.
Возможность прокладки труб снаружи и внутри зданий.
Отсутствие необходимости возведения отдельного фундамента под систему отвода продуктов сгорания (как следствие — значительно дешевле и проще монтажные работы).
Небольшая тенденция дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи из-за гладкости и многослойности труб.
Высокая устойчивость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов при эксплуатации незначительно разрушаются.
Компактность многослойных конструкций. Для их установки внутри дома требуется минимум площади пола (традиционные кирпичные или асбоцементные трубы более громоздки, чем изделия из нержавеющей стали).
Отличные противопожарные дымоходы.

Кроме того, стропила, балки, кровля и другие элементы дома не мешают монтажу сэндвич-труб. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба — действительно продуманная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения, одна из которых «спрятана» в другой. Эти конструкции изготавливаются из цельных листов высоколегированной нержавеющей стали по технологии аргоноплазменной сварки.Данная технология позволяет получить качественные стыки стыков труб, по структуре и эксплуатационным характеристикам близкие к самой стали.

Между двумя трубными изделиями для дымоходов монтируется теплоизоляционный материал. Чаще всего для этих целей используют негорючее базальтовое волокно со специальными вяжущими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурного режима, в котором будут использоваться трубы, а также от сечения трубных изделий.

Для производства сэндвич-труб используются следующие марки стали:

321 — сплав для изготовления высокопластичных, кислотостойких и жаростойких дымоходов, эксплуатация которых возможна при температурах до 800-850 ° С.
430 — нержавеющая сталь для изготовления кожухов дымовых труб и других элементов, работающих в малоагрессивных условиях.
310S — самый жаропрочный сплав. Изделия из него выдерживают 1000-градусные температуры.Такие трубы считаются самыми прочными в эксплуатации и очень прочными. Их установка рекомендуется для обустройства внешних элементов дымоходов.
316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что снижает стоимость трубных изделий из него.
409 — сплав для производства многослойных труб, применяемых при строительстве дымоходов, каминов и печей.

Дизайн бутербродов прост. В его состав входят скоба, стенка и обжимной зажим, колено, фартук, стакан, тройники, ревизии. Размеры и количество этих элементов могут быть разными. Они зависят от того, какую высоту и силовую конструкцию вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, необходимо учесть ряд важных особенностей. Они следующие:

Горизонтальные участки конструкции не должны быть длиннее 1 метра.
Нормальная и стабильная тяга гарантируется при высоте дымохода 5 и более метров.
Над плоской крышей дома срез трубы должен быть более 50 см.
Необходимо выполнить теплоизоляцию элементов дымохода, находящихся на улице или в неотапливаемых помещениях.
Стыковка труб в толщине этажей здания и его стен запрещена.
При прокладке дымохода через крышу из огнеопасных материалов необходимо установить специальный искрогаситель.
Зазор между кровлей и нержавеющими трубами должен быть не менее 13 см. Это условие должно выполняться даже в том случае, если крыша сооружена из негорючих материалов.

Установка дымоходов из нержавеющей стали позволяет выполнить три поворота конструкции на всем ее протяжении. Запрещается переворачивать трубу более одного раза.

Вертикальные секции систем дымоудаления устанавливаются «на конденсат». Это означает, что каждая последующая часть трубчатого изделия всегда устанавливается на выходе.Такая схема дает гарантию, что влага никогда не попадет в утеплитель.

А вот установку наклонных и горизонтальных секций следует устанавливать «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты сгорания без проблем перемещаются по каналу дымохода.

Конструкция из нержавеющей стали для удаления дыма может быть расположена внутри здания. Затем дымоход закрывают кирпичной кладкой. Трубы для него можно использовать только с теплоизоляцией.Более надежной считается схема, при которой дымоход размещается на внешней стене. Функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода — пошаговая инструкция

Для начала нужно с помощью отвеса сделать разметку, где конструкция будет выходить из потолка. В отмеченном месте установим выпускное сопло. Проем под ним следует утеплить утеплителем, устойчивым к высоким температурам.После этого можно приступать к установке комплектующих дымохода. Обратите внимание — труба не должна иметь стыков в проходном сечении потолка.

Проверяем вертикальность ствола дымоходной конструкции и приступаем к монтажу дымохода от отопительной печи (камина и т. Д.) К трубе, установленной вверху. Система собирается последовательно — берем трубу и вставляем в предыдущую. Здесь необходимо выбрать глубину сопла.Оно должно составлять не менее половины сечения (внешнего) используемых труб. На меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных участков конструкции необходимо зафиксировать хомутами. Часто они идут в комплекте с сэндвич-трубками. Затем с помощью кронштейна (обычно его нужно приобретать отдельно) прикрепите трубчатое изделие к несущей конструкции. Профи советуют ставить скобу через каждые 2 м длины трубы. Важный момент — для фиксации отводов и тройников на дымоходе используйте отдельный кронштейн.Его установка увеличивает прочность конструкции. Кронштейн для отводов можно устанавливать через каждые 4-5 метров.

Необходимо аккуратно собрать весь дымоход по описанной несложной схеме, руководствуясь планом установки его отдельных элементов. В нижней части системы всегда предусмотрена съемная часть (также можно сделать дымоход неразъемным, но оборудовать его внизу дверцей). Это необходимо для периодической очистки конструкции.

После этого тщательно герметизируйте стыки нержавеющих изделий. Ваш дымоход для сэндвичей из нержавеющей стали готов! Не забудьте накрыть трубу на крыше специальным «зонтом», который защитит систему от попадания в нее воды.

Дымоход — неотъемлемая часть любой печи или котла. Теперь для устройства дымоходов предлагаются различные материалы. Одна из них — так называемая сэндвич-трубка. Что это такое, чем они хороши и как самому установить дымоход из сэндвич-трубы?

Что такое сэндвич-труба

Сэндвич-тубы названы так потому, что в разрезе выглядят как сэндвич-сэндвич.Они состоят из нескольких частей:

внутренний контур, по которому продукты сгорания выходят из топки, изготовлен из жаропрочной нержавеющей стали, латуни или меди,
слой утеплителя — базальтовое волокно или пенополиуритан, в зависимости от назначения утеплитель трубы может быть разной толщины,
Внешний защитный слой из нержавеющей или оцинкованной стали.

Также есть керамические сэндвич-дымоходы. Они намного тяжелее металла, поэтому их нужно заземлить под ними.При этом керамические варианты более долговечны — срок службы 25-30 лет, а металлические — около 15, а иногда и меньше. Керамический сэндвич — это труба из жаропрочной керамики, которая снаружи обернута матовыми матами. Наружная оболочка — из керамзитобетона или пенобетона.

Металлические сэндвич-трубы выпускаются в виде модульных комплектов, из которых собираются дымоходы необходимой длины и формы.Длина одного модуля около 1 м. Они соединяются между собой точно так же, как и канализационные трубы: один конец каждого модуля имеет удлинитель, а другой сужается.

Помимо прямых цилиндрических модулей в комплект входят также другие элементы:

Тройники для присоединения вертикального сечения,
элементы крепления,
агрегатов для отвода конденсата,
метчики для поворота канала на 90 или 45 градусов,
узлов для прохода перекрытий и кровли,
флюгер предотвращающий обратное натяжение,
защитные грибы,
конусов,
для обслуживания дымохода — тройник утепленный с дверцей, которая крепится снизу дымохода под тройник 45 градусов.

Важно! Если отопительный газ, грибки и флюгеры не применяются.

При покупке дымохода обратите внимание, что на нем есть две цифры: внутренний и внешний диаметр. Например, внутренний диаметр дымохода 150 * 250 составляет 150 мм, а внешний — 250 мм.

Преимущества бутерброда

Почему для дымохода нужно выбирать сэндвич из нержавеющей стали? У них есть ряд важных преимуществ:

малая масса,
компактный размер,
совместимость с разными типами отопительных приборов,
можно устанавливать как внутри, так и снаружи дома,
небольшое количество сажи внутри благодаря гладким стенкам,
эстетическая привлекательность,
Пожаробезопасность — внешняя оболочка не нагревается до температур, создающих пожарную опасность,
устойчивость к коррозии,
без дополнительного фундамента,
дымоход может быть не только прямым, но и изогнутым,
возможность самостоятельной установки.

У этого типа дымохода есть свои недостатки — это высокая цена и возможная потеря герметичности при длительной эксплуатации. Потеря герметичности происходит из-за того, что при нагреве и охлаждении дымоход расширяется и сжимается, поэтому через некоторое время соединения могут разойтись.

Как собрать дымоход из сэндвича

Правильно собрать сэндвич дымохода руками так, чтобы широкая часть внутренней трубы была направлена вверх — этот метод называется «по конденсату».Дым поднимается снизу вверх, а конденсат, образующийся в трубе, стекает вниз, поэтому, если вы соберете трубу, как показано на рисунке слева, конденсат останется в соединениях и попадет в нагреватель. Влага в утеплителе не только снижает его теплоизоляционные свойства, но и ломает трубу при замерзании, из-за чего быстро портится. В этом случае внешняя труба должна располагаться «вдоль дыма» (широким концом вниз).

Также дымоходы могут быть внутренними и приставными.Второй способ означает, что труба протягивается по кратчайшему пути, а основная ее часть находится на улице. Достоинства приставного дымохода:

проще в обслуживании,
не находится внутри дома,
нет необходимости в дополнительных узлах для прохождения этажей.

Если вы решите установить сэндвич с дымоходом внутри дома, то дымоход будет меньше подвержен внешним воздействиям, поэтому вы можете установить его в ванне и в начале участка перед сэндвич-трубой, установить водонагревательный бак или секция обогревателя.

Важно! Для любого способа установки дымохода между котлом или духовкой и многослойной конструкцией должна быть обычная труба без изоляции, которая должна иметь две заслонки заслонки для контроля отвода газов.

Важные правила установки дымохода

Независимо от того, делаете ли вы дымоход для обогревателя, он у вас в здании или снаружи, существуют некоторые общие правила.

Монтаж металлического сэндвич-дымохода

Смонтируйте многослойную трубу для дымохода снизу вверх.На выходе из топки или котла надевается специальный переходник, стык промокается герметиком, выдерживающим высокие температуры (1000-1500 градусов). Первый элемент после топки должен быть из обычной неотапливаемой трубы. Затем к нему прикрепляется модуль бутерброда. Открытый слой нагревателя закрывается заглушкой или используется специальный пусковой элемент с закрытым нагревателем. Пусковая труба и весь участок до первого тройника натянуты «поверх дыма». Если он расположен горизонтально, то сделайте от ТЭН небольшой уклон в 3 градуса, чтобы в него не стекал конденсат.

Далее набирается бутерброд для дымохода «по конденсату». Стыки между модулями также промазываются герметиком и стягиваются хомутами. При первой топке топки и прогреве трубы герметик затвердеет и повысит прочность стыка.

Важно! Если дымоход необходимо пропустить через стену или крышу, на месте прохода не должно быть стыка двух секций. При креплении скоб они также не должны располагаться на стыках модулей.

При сборке сложно соединить одновременно внутреннюю и внешнюю трубы. Затем действуйте следующим образом. Внутренняя трубка удлинена узким концом до 15-20 см, плотно вставлена в уже установленный модуль. После этого узкую часть (на установленном модуле) внешней оболочки промазывают герметиком, а широкую часть смещают вниз, чтобы получить максимально плотное соединение. Снаружи стык затягивается хомутом.

Если стена сделана из негорючего материала, то трубу нужно пропустить через асбестовую или металлическую гильзу, например, из трубы большего диаметра.Между рукавом и стеной прокладывается базальтовый шнур, а внутри закрепляется сэндвич-труба для дымохода, набивая втулку базальтовой ватой.

Если стена сделана из горючих материалов, например, из дерева, то при сборке сэндвича дымохода своими руками используйте специальный металлический узел прохода. Для этого проделайте в стене квадратное отверстие так, чтобы расстояние от его стенок до трубы было не менее 20 см. Зазор между трубой и стенками заполняется базальтовой ватой, снаружи проем закрывается металлической пластиной или специальной декоративной муфтой.Щели заделаны. Также производятся готовые переходные узлы с теплоизолятором (типа «бутерброд в бутерброде»).

Металлическая пластина, закрывающая проход, должна поддерживаться скобами. На них опирается вся вертикальная часть дымохода. В его нижней части монтируется ревизия с краном или дверцей для слива конденсата. Если дымоход длинный и тяжелый, то предусмотрены дополнительные разгрузочные кронштейны с пластинами.

Если дымоход делается внутри помещения, то также соблюдаются необходимые зазоры между дымоходом и стенами.Через перекрытие трубы тоже проводят, как через стену. Пропуск трубы через крышу производится с помощью эластичного узла (крыса), как на фото.

Если крыша из плоского материала, а не гофрированная, как у гофрированного листа, может хватить куска оцинкованной стали.

На срез трубы надевают конус, защищающий теплоизолятор от влаги, а сверху — грибка. Стык между грибком и трубкой заделывают.

Заключение

Металлические сэндвич-дымоходы просты в установке и обслуживании, их можно собрать своими руками без профессиональных навыков. Поэтому такие трубы становятся популярными в частных домах. Однако для правильной эксплуатации дымохода нужно знать некоторые основные правила и соблюдать технологию.

Как установить трубу в ванне через потолок самостоятельно — nwhistorycourse.org

Основным моментом при строительстве бани является установка трубы по всем правилам пожарной безопасности. Многие люди предпочитают проводить трубу в бане через крышу.Эта конструкция самая надежная и долговечная. Для изготовления дымохода можно использовать разные материалы. Например, можно использовать многослойные трубы или построить дымоход из кирпича. Перед установкой конструкции нужно правильно сделать по диаметру отверстия и заделать дымоход.

Трубка в ванне через потолок и крышу: виды дымоходов и особенности конструкции

Если вы решили установить трубу на потолок своими руками, вам необходимо найти подходящую конструкцию дымохода.Трубка может быть внешней или внутренней. Внешний дымоход менее пожароопасен и прост в установке. Внутреннее устройство дымохода позволяет хранить большее количество тепла.

При выборе трубы необходимо учитывать ряд нюансов:

Труба должна быть из оцинкованного металла, керамики или кирпича. Применять алюминиевые тубы запрещено.
Сделать изоляцию для труб лучше из негорючих материалов. Прекрасно подойдет бетонный блок или каменная вата.
В качестве теплоизоляционных материалов необходимо использовать исключительно фольгированные материалы. Лучше всего будет алюминиевая фольга.
Если вы используете сэндвич-трубу, то необходимо залить базальтовую вату.

При монтаже трубы в ванне необходимо использовать оцинкованный металл, применять алюминий категорически запрещено

Перед установкой трубы разметьте поверхность потолка. Помните, что дымоход не должен соприкасаться с кровельными материалами, так как это может их повредить.Во избежание порчи кровельных материалов необходимо установить металлический корпус.

Сэндвич-труба в ванну в потолке

Если вы новичок, то лучше всего установить в потолок трубы типа «сэндвич». Его довольно легко установить, и он пожаробезопасен. Сэндвич-трубы обычно изготавливаются из нескольких металлических слоев, между которыми вводится антипирен.

Сдвигается трубка довольно легко. Сборка начинается с закрепления изделия на ниппеле.Для фиксации нужно использовать стартовый конус. Один конец пускового конуса надевается на трубу, а другой устанавливается на переднюю часть дымохода.

Сэндвич-труба не должна напрямую контактировать с деревянными элементами интерьера

Резку многослойной трубы производят в следующем порядке:

Комплект кровли. Он нужен для плотной посадки трубки.
Проделайте дыру в потолке. Помните, что ее диаметр должен быть на 15 сантиметров больше диаметра сэндвич-трубы.
Пространство между трубами большого диаметра и многослойной трубой заполнено песком или керамзитом.
Если вы не хотите использовать трубы большого диаметра, необходимо установить водовод, по которому будет проходить многослойная труба. Пустое место в ящике необходимо заполнить керамзитом, песком или базальтовой ватой.

Как сделать кирпичный дымоход в бане через деревянный потолок

Дымоход из кирпича, является самой прочной конструкцией. Прежде чем приступить к монтажу конструкции, нужно спроектировать дымоход.При проектировании следует обратить внимание на особенности печи, которая устанавливается в бане. Также учтите, что ставить массивный дымоход из кирпича в небольших банях нецелесообразно.

Дымоход лучше всего собирать на земле, так как на крыше сделать это будет крайне сложно. Для поднятия крыши дымохода можно использовать петли, копья или бандажи. В качестве крепежного материала к дымоходу необходимо использовать хомуты.

Кирпичная труба считается самым безопасным вариантом вывода дыма из бани

Технология монтажа дымохода на крышу:

Сделайте отверстие под трубку.Диаметр прохода должен быть на 20 сантиметров больше диаметра самой трубы.
Тогда вам нужно пронести товар через крышу.
Изолируйте трубу металлическим листом.
Заделать строительные места по краям листа под кровлей.
Установить металлический кожух дымохода. Он защитит конструкцию от влаги.
Нанести на дымоход термостойкую краску. Он защитит металлические части конструкции от воздействия коррозии.

Резка трубы на низкий потолок бани: ПРАВИЛА

Если вы решили привезти трубку с собой, вам необходимо придерживаться набора правил, регламентированных СНИП. В первую очередь нужно позаботиться об установке специального узла прохода. От внешней поверхности трубы до прогонов и стропил должно быть расстояние 130-150 мм. Если вы используете керамическую трубу без изоляционных материалов, расстояние между дымоходом и стропилами должно быть не менее 260-270 мм.

Труба ванны чердака должна быть герметизирована специальными материалами от прямого контакта с кожей

При выборе проходных узлов учтите, что нужно использовать только те изделия, которые выполнены из металла. Также в проходном узле должна быть установлена пластина из нержавеющей стали. Для проходки трубы также должны быть полностью из нержавеющей стали.

При резке труб также нужно учитывать ряд нюансов:

В местах, где внахлест не должно быть стыков внахлест.Учтите этот нюанс в разделе дизайна.
Для изоляции труб из негорючих материалов или заводских бутербродов.
Курительная трубка жестко крепится к перекрытию, так как материал дымохода может расширяться при высокой температуре.

Как вывести ванну из ванны через высокий потолок

Чтобы правильно установить конструкцию, нужно подготовить отверстия для дымохода. Их рекомендуется обшивать металлическими листами. Толщина листа должна быть не менее 0.5 миллиметров. Отверстия должны быть квадратными.

Важно правильно поднять защитный ящик. Для сборки переходника нужно использовать 4 металлических листа размером 50 * 50 см. В середине одного из листов нужно вырезать отверстие для трубы. Металлические листы соединяются сваркой.

Труба не должна иметь повреждений, особое внимание следует уделять сварным швам

Последующий монтаж производится в следующем порядке:

Утеплить воздуховод базальтом и обшейте его фольгированным металлическим материалом.
Установите первый сегмент трубы. Его необходимо прикрепить к духовке с помощью металлических креплений.
Затем установите вторую ссылку.
Наполнить ящик керамзитом.
Закрепите последующие сегменты.
После того, как соберете трубу, установите металлический зонт.

Монтаж трубы через потолок в бане (видео)

Провести трубу через потолок несложно. Главное — выбрать подходящие изоляционные материалы и установить правильный бокс.Для сборки конструкции используйте только негорючие материалы. При проектировании конструкции ступенчатой конструкции учтите все нюансы и свод печи. Помните, что дымоход должен быть изолирован с помощью кожуха. В противном случае рубероид может загореться.

Отвод трубы через потолок в баню (Фото)

Крепление дымохода к стене своими руками. Дымоход от сэндвич-трубы к бане

Одним из важных элементов системы отопления является дымоход.Сейчас многие владельцы загородного дома мечтают о привлекательном внешнем виде своего жилища. Это напрямую касается дымохода. Но не только красота — основополагающий фактор при оформлении дымохода.

В первую очередь дымоход должен обеспечивать эффективный отвод продуктов сгорания и правильную очистку воздуха.

Как сделать хороший дымоход своими руками?

Схема устройства внутреннего дымохода и внешнего сооружения.

Основные требования к выполнению работ
Перед установкой дымохода своими руками необходимо сделать правильный выбор одной из печей.Это очень ответственная работа. Даже самая дешевая шведская печь стоит не менее 70 тысяч рублей. Если есть необходимость отапливать многоэтажные дома и камины, то стоит приобретать недешевые русские печи. Их цена от 100 и более тысяч рублей.

Чтобы построить функциональный и качественный дымоход, нужно правильно составить план отвода продуктов сгорания. При планировке следует учитывать тот факт, что высота и диаметр дымохода напрямую зависит от топки, камина и котла.

Обязательные условия проектирования дымохода:

Установка котла на дымоход.

Трубу, прокладываемую в отапливаемом помещении, изолировать не нужно. Устройство изоляции необходимо за 60 см до перекрытия (называется «сэндвич»).
Категорически запрещается прокладывать прокладку через полы, если трубы не изолированы.
Каналы, проходящие через неотапливаемые чердаки, необходимо утеплить.
Дымоход должен быть высотой не менее 5 м.
При определении параметров высоты трубы, вентканалов дома, конька крыши и других элементов следует руководствоваться сохранением их геометрических пропорций.
Соблюдение правил пожарной безопасности при проведении монтажных работ. При наличии деревянной поверхности их следует обработать материалами, не допускающими процесса горения.

При проектировании дымохода необходимо распределить основные характеристики таким образом, чтобы тяга трубы увеличивалась с увеличением ее высоты.Это единственный способ добиться эффективного функционирования дымохода. В противном случае система просто «задушит» дым, который должен нормально уходить из трубы дымохода.

Конструкция типовой дымоходной трубы из кирпича.

Крепление трубы к стене своими руками производится через каждые 2 м хомутами. Такую же работу нужно проделать и на угловых участках трубы. Выступающая часть трубы прикрепляется отдельными растяжками.

Труба с теплоизоляцией, называемая «сэндвич», больше всего подходит для изготовления дымохода.Дело в том, что при функционировании данной конструкции происходит процесс удаления продуктов сгорания. Во время этого процесса не образуется конденсат и откладывается большое количество сажи. Этот вид дымохода имеет ряд преимуществ, главными из которых являются его долговечность и простота ухода (точнее, практически его отсутствие).

Дымоходы должны иметь максимально допустимую высоту. Внешняя часть конструкций должна соответствовать строительным нормам:

в случае установки плоской кровли расстояние должно быть не менее 50 см;
на расстоянии не менее 50 см, труба должна располагаться по отношению к коньку;
, если высота от конька от 1.5 на 3 м, тогда трубу следует установить так высоко, чтобы она не уступала высоте конька;
, если выход из дымохода превышает 3 м от конька кровли, то он должен быть прямым (в крайнем случае не более 10 °).

Монтаж конструкции
Для создания дымохода для печки своими руками потребуется:

Схема монтажная схема.

труба;
набор слесарного инструмента;
болгарский;
ножницы по металлу;
уровень;
;
зажимов;
;
скоб;
;
лист оцинкованный;
.

Двухконтурная конструкция своими руками устанавливается по принципу «снизу вверх». То есть сначала монтируют отопительные предметы, а потом приступают к установке дымохода. Главное правило, которое следует учитывать при установке — это абсолютно полная защита конструкции от попадания влаги на утеплитель. Для обеспечения такой защиты следует использовать специальный герметик, устойчивый к рабочей температуре около 1000 ºС.

Необходимо соединить все рабочие стыки специальными зажимами.Трубы фиксируются скобами по всей линии их укладки. Уклон горизонтальных участков всей конструкции должен быть не более 1 м. Участки не должны соприкасаться с электропроводкой и газовыми трубами.

Рабочие каналы будущего дымохода следует своими руками размещать вдоль стен или внутренних перегородок здания. Особое внимание следует обратить на то, чтобы стены были построены не из горючих материалов. Но рядом с утепленным зданием можно разместить дымоходы.Только сначала необходимо полностью утеплить эти конструкции (в данном случае трубы).

Уход за дымоходами довольно прост. Для этого нужны только первый и последний день отопительного сезона. Нужно только своими руками проверить герметичность стыков и швов, а также качество тяги в дымоходе. Если есть свободное время, можно также убрать копоть изнутри дымохода.

Наружную часть трубы обычно покрывают оцинкованным железом, а также декорируют своими руками любыми цветами, предпочитаемыми собственниками.

Владельцы загородных домов и дач должны сами позаботиться об обогреве помещения. Любой генератор тепловой энергии, помимо электрокотла, должен быть оборудован системой отвода продуктов сгорания в атмосферу. Поэтому при организации отопления много внимания придется уделить дымоходу.

На сегодняшний день наиболее популярным является практичный, функциональный и эстетичный дымоход в виде многослойной трубы. Его установка своими руками — занятие довольно простое и вполне безопасное.Только заранее необходимо позаботиться о закупке качественных материалов, и посмотреть видеоинструкцию по монтажу сэндвич-дымохода.

Особенности конструкции сэндвич-труб

Дымоходы в виде многослойных труб изготавливаются по новой технологии. Слой конструкции собран из различных материалов . и напоминает обычный бутерброд. Его основа — две трубы разного диаметра, встроенные друг в друга. Между ними помещается теплоизоляционная прокладка из базальтового волокна или минеральной ваты.Такие материалы устойчивы к высоким температурам и не подвержены действию активных химикатов. Они отлично удерживают тепло и гасят звуковые волны.

Unite Двухконтурные трубы могут быть в нескольких вариантах исполнения: фланцевые, байонетные или «мост холода». Дымоходы могут иметь разный диаметр и толщину теплоизоляционного слоя. Тип конструкции зависит от температурного режима среды, в которой она будет эксплуатироваться, и от ее назначения.

Сэндвич-трубки имеют не только прямую форму. Потому что у дымоход должен проходить через перекрытия и кровлю . и на своем пути могут встречаться различные элементы здания, конструкция содержит фрагменты в разрезе и дополнительные элементы для их соединения.

В комплект с сэндвич-трубкой входят:

тройник;
— защищает конструкцию от ветра и предотвращает обратную тягу;
колено с углом 45 и 90 градусов;
для свободного обтекания;
ревизия для проверки состояния дымохода;
защитный грибок.

Если отопительная печь работает на газе . тогда флюгер и грибок не используются.

Преимущества и недостатки дымоходов из многослойной трубы

К положительным сторонам дизайна можно отнести:

Помимо всего вышеперечисленного, многослойные трубы имеют привлекательный внешний вид . который будет сохраняться долгие годы.

К недостаткам конструкции можно отнести только довольно высокую стоимость и не очень простой монтаж.Но все остальные достоинства подобных недостатков сэндвич-труб окупаются.

Материалы для изготовления сэндвич-труб

Практически все сэндвич-дымоходы, предлагаемые в строительных магазинах, выглядят одинаково. Но поскольку их производство — прибыльное дело. на рынке есть некачественная продукция. Поэтому при приобретении конструкции необходимо обращать внимание на качество стали, особенно той, из которой изготовлена внутренняя труба.

Качество Продукция должна иметь техническую документацию .в котором обязательно должны быть прописаны используемые для его изготовления сталь.

Проверить нержавеющую сталь на качество можно отечественным способом с магнитом. Если он скользит по его поверхности и не упирается в нее, значит, материал содержит легирующие добавки. Нержавеющую сталь, на поверхности которой закреплен магнит, покупать не стоит.

Монтаж сэндвич-труб своими руками

Установка дымоход должен пройти по всем правилам .только тогда его эксплуатация будет долговечной и безопасной.

Основные правила установки сэндвич-труб

По обогрев был эффективен . большая часть дымохода должна находиться внутри помещения. Это уменьшит разницу температур.

Монтаж и установка дымохода из многослойной трубы внутри дома

Установить конструкцию своими руками довольно несложно. Главное, каждую секцию подключать последовательно и правильно.

Монтаж дымохода из сэндвич-трубы своими руками закончен.Теперь можно приступить к маскировке оставшейся неприглядной формы системы. Например, оштукатурить и покрасить потолок.

Как установить сэндвич-трубу снаружи дома?

Монтаж и установка дымохода через стену своими руками производится в том случае, если в силу конструктивных особенностей кровли невозможно проделать в ней отверстия. К тому же такая установка позволит сэкономить внутреннее пространство комнаты.

При установке и эксплуатации сэндвич-трубы запрещается:

смонтировать дымоход к агрегатам, работающим на угле;
установить оцинкованную конструкцию в помещениях с повышенным уровнем влажности;
Использование в качестве топлива предметов с лакокрасочными материалами и строительными отходами;
размещать секции дымохода вблизи легковоспламеняющихся материалов;
используют конструкцию для сушки обуви, одежды и различных предметов домашнего обихода.

Правильно смонтировать дымоход из сэндвич-трубы довольно легко своими руками. Вам могут понадобиться только дополнительные инструменты, при необходимости проделайте технические отверстия, а также лестницу или кран для работы на крыше. Чтобы ускорить процесс установки на разных уровнях, можно найти помощника.

Самый распространенный вариант установки дымохода для каминов и топок — это нержавеющая сэндвич-труба, которая отличается высокими характеристиками, а также простотой монтажа и безопасностью использования.

Что такое сэндвич-трубка?

Сэндвич-труба в сборе

Самый распространенный вариант труб из нержавеющей стали — многослойная конструкция. Этот вариант является улучшенным типом традиционных труб из листового металла. Свое название продукт получил благодаря трехслойной конструкции:

внутренняя труба изготавливается из нержавеющей стали, как правило, марки AISI 316, толщиной до 0,7 мм;
слой теплоизоляции — базальтовая вата толщиной до 30 мм и плотностью до 125 кг / м3;
— нержавеющая сталь толщиной до 0,4 мм, чаще всего используется AISI 304, которая отличается высокой стойкостью к кислой среде.

Назначение внутренней трубы для отвода дыма и газов, поэтому она изготовлена из жаропрочной стали, обеспечивает герметичность и целостность при воздействии высокой температуры, выдерживает нагрев до 900 ° C.

Внутренний слой обеспечивает теплоизоляцию, благодаря чему в дымоходе практически не образуется конденсат из-за разницы температур внутри трубы и снаружи. Появление конденсата и послужило толчком для развития сэндвич-технологии, поскольку ранее необходимо было утеплять дымоходы, монтированные из тонкостенных труб.

Композитные элементы трубной сэндвич

Дымоход

Внешний слой необходим для обеспечения защиты всей конструкции от воздействия различных погодных факторов, поэтому он изготовлен из сверхпрочной нержавеющей стали с высокой стойкостью к агрессивным средам.

установка такой конструкции на дымоход гарантирует отсутствие конденсата;
меньше скопления сажи, а значит простота эксплуатации;
красивый, эстетичный вид дымохода;
пожарная безопасность;
простота монтажа, своими руками, без привлечения специалистов;
долгий срок службы.

Элементы сэндвич-трубы

Дымоход — это простой, но многоэлементный процесс, особенно если речь идет о подключении камина или печи с задним или боковым соплом. Только сборка каминов с верхним присоединением дымохода будет иметь более простую конструкцию.

Элементы дымохода сэндвич:

Элементы дымохода сэндвич

Старт-сэндвич необходим для стыковки однослойной трубы с теплоизоляционной. Камин, печь или другая отопительная система соединяется с основным дымоходом одностенной или гофрированной трубой с задвижкой.

Далее, в зависимости от расположения камина в помещении и предполагаемого расположения дымохода, могут использоваться различные элементы: колено, кронштейн, переходники, горизонтальные трубы, вертикальные. Все элементы соединяются зажимами.

Обжимной хомут представляет собой металлическое кольцо, которое затягивается в местах соединения, оно достаточно широкое и обеспечивает надежную фиксацию элементов, предотвращая разгерметизацию в процессе эксплуатации.

Настенный регулируемый кронштейн для крепления дымохода

Чтобы многослойная труба дымохода прилегала к стене и закреплялась, используйте кронштейн.Таким образом осуществляется фиксация, при этом нужно помнить, что кронштейн не следует устанавливать на стыке двух труб, лучше всего монтировать его посередине. Кронштейн одной стороной крепится к стене, а другой хомутом к трубе.

Если высота дымохода более двух этажей, желательно установить сливную станцию. Он представляет собой квадрат из нержавеющей стали с трубными элементами с двух сторон, установленный после перекрытия. Важно помнить, что пропуск трубы через стену или перекрытие не должен совпадать с местом стыковки.

Перед прохождением через крышу необходимо установить розетку, поверх нее конический хорват, затем осьминога или фартук, а на нем вертикальную трубу, желательно метровой высоты. Завершающий элемент — голова, ее еще называют шишка, грибок. Если кровля сделана из горючих материалов, необходимо дополнительно установить на трубу искрогаситель, он предотвратит нежелательное возгорание.

Монтаж сэндвич-дымохода своими руками

Варианты расположения сэндвич-дымоходов

Несмотря на большое количество элементов, собрать сэндвич с дымоходом без привлечения специалистов достаточно просто.Перед началом работы необходимо произвести замер, определить расположение будущих стыков, поворотов, что повлияет на количество дополнительных элементов.

Следующий этап — подготовка технологических отверстий в стене, перекрытии, кровле при установке дымохода. Проходя через стену, необходимо учитывать, что в горизонтальном положении не рекомендуется укладывать дымоход длиной более одного метра. А если возникла такая необходимость, то необходимо разместить трубу под углом, оптимальным будет 45 °.При прохождении через стену дымоход не должен располагаться возле незащищенных конструкций, минимальное расстояние — 380 мм, в противном случае трубу необходимо дополнительно утеплить.

Чтобы установить дымоход своими руками прошло легко и в дальнейшем не было деформаций, следует начинать монтаж под камином или другим отопительным прибором. Нельзя проводить дымоход возле различных инженерных сетей (электропроводка, газопровод).

Существует два типа монтажа многослойных труб из нержавеющей стали:

Монтаж дымохода и конденсата

Если собрать конструкцию своими руками — предполагается «по дыму», то это обеспечит беспрепятственное выветривание газов и предотвращение их проникновения в помещение.Для выполнения такой сборки каждый последующий элемент конструкции необходимо надеть на предыдущие.

Для того чтобы собрать дымоход из сэндвич-труб «за конденсатом» своими руками, каждый следующий элемент вставляется в трубу предыдущего. Такой вариант предотвратит проникновение влаги в утеплитель и защитит трубу от коррозии, но если стыки неплотные — дым может проникнуть в комнату.

Специалисты советуют обязательно все горизонтальные части дымохода делать «дымом», а вертикальные, которые проходят через неотапливаемые помещения на крыше, собирать «на конденсате».»
При самостоятельной сборке дымохода из многослойной трубы можно использовать один из вариантов внешнего вывода

Монтаж сэндвич-трубы

Первый вариант менее предпочтителен, особенно для нагревателей на твердом топливе, поскольку будет образовываться большое количество дыма и тяга в горизонтальном положении будет минимальной.

Видео: Монтаж дымоходов через готовую крышу

Ни одно отопительное устройство не может работать без хорошей системы отвода газов. Часто при строительстве дачного дома забывают включить в проект дымоход.В этом случае необходимо проложить его прямо через стену. Многие решают сделать дымоход своими руками. Эта проблема решается несколькими способами. Начиная с классической стандартной кирпичной кладки и строительства основного каркаса дома, включая сложные конструкции из стальных труб или других современных материалов. Все варианты различаются по сложности, материалам, трудозатратам и временным затратам, КПД и теплоемкости, возможностью увеличения КПД системы отопления.

Самым подходящим вариантом является конструкция из стальных труб — дымоход-сэндвич.Самостоятельный монтаж, как правило, не вызывает затруднений, если разбираться в устройстве дымохода-сэндвича.

Основные преимущества бутербродов с дымоходами

Металлические трубы — давно зарекомендовавший себя и распространенный элемент дымоходов. Это связано с рядом причин.
Трубы имеют круглое сечение, по которым газообмен между топкой и окружающей средой легче. Это важно для организации обтекания воздушных потоков внутри дымохода.
позволяют устроить гладкую и ровную поверхность, на которой продукты сгорания не оседают, и даже если они оседают, то это происходит равномерно и легко устраняется очисткой.
Монтаж дымохода своими руками во много раз проще сопоставимых дымоходов из кирпича.

Газы, проходящие через дымовые каналы, являются насыщенными химически агрессивными примесями, поэтому вызывают коррозию металла, которая возникает на фоне колебаний температуры, изменения влажности и других условий.В этом случае срок службы дымохода сокращается в десять раз, поэтому в материал трубы добавляются более стойкие вещества, например нержавеющая сталь. Помимо коррозионных явлений . есть еще некоторые другие сложности.

Высокая проводимость металла за короткое время снижает температуру газов, проходящих по трубам, в результате получается, что дымоход-сэндвич, с места крепления кронштейна, остывает большую часть тепло сохраняется внутри помещения.
Как следствие, значительный контраст температур на разных концах трубы вызывает одновременное линейное расширение тел под действием энергии сгорания топлива, на поверхностях образуется конденсат.
Наружная стенка трубы нагревается до температуры, опасной для объектов окружающей среды, поэтому требуется дополнительный теплоизоляционный слой, не пропускающий лишнее тепло.

Решить эти проблемы удалось создателям каминов-бутербродов.

Устройство дымохода сэндвич

Благодаря англичанам, которые любят называть все, что состоит из двух слоев и начинок, бутербродом, дымоход получил такое название. Сэндвич состоит из двух труб разного диаметра (внутренний и внешний металлические контуры). Внутри между ними проложен мощный изоляционный материал, который обычно делают из базальтовых пород.

Дымоход состоит из множества деталей. Во первых естественно трубы .Во-вторых, кронштейн . в-третьих, другие детали: хомуты, переходники, тройники, трубы с ревизией, , обеспечивающие правильную работу конструкции и эффективное использование конструкционных материалов. Кронштейн позволяет комфортно прикрепить дымоход к стене своими руками.

Значение такого устройства в эффективной работе, в частности, в удалении продуктов из печи. Внешний контур надежно защищен от перегрева, а внутренний — от контраста температур. Прослойка между ними надежно защищает от появления влаги, конденсата и высолов на поверхности труб; Тяга, которая должна появиться в воздушных потоках, работает правильно.

Внутренняя труба всегда толще и покрыта толстым слоем нержавеющей стали, которая обладает улучшенными свойствами против коррозии и выгорания. Внешний контур . как правило, делают его более экономичным, с меньшими затратами, из обычного оцинкованного железа.Установщик должен выбирать между ценой и качеством, поскольку разница между нержавеющей сталью и оцинкованным железом очень велика. Материал внутренней петли следует выбирать, руководствуясь знаниями о его стойкости к термическому контрасту и повышенной влажности, коррозионных свойствах. Наружные трубы должны быть жесткими, потому что они являются каркасом конструкции.

Подготовка к установке

При установке дымоходов из сэндвич-труб не нужно самостоятельно возводить дополнительный цементный фундамент, как того требует дымоход из кирпича или керамической кладки, т.к. малый вес конструкция приобретает следующее преимущество металлической установки впереди керамики и кирпича.Но не стоит недооценивать стоящую перед вами задачу, ведь скобу нужно не просто закрепить, хотя сделать ее своими руками действительно несложно.

Не забывайте о существовании ряда правил и рекомендаций, которые необходимо понять и продумать на этапе выбора инструментов и материалов. Учтите, что на руку будет умение нарисовать схему проектируемой установки, определив на ней все размеры. Специалисты со стажем, наверняка знающие, как установить сэндвич-дымоход, часто советуют обращать внимание на такие моменты, как пересечение дымохода и поверхности крыши.перекрытия и др.

Иногда котел или топка монтируется на черновом полу. При таких расчетах необходимо рассчитать толщину всех слоев пола . не забывая об устройстве напольных покрытий, и установить обогреватели на подставки так, чтобы агрегат идеально подходил к отводу продуктов сгорания.

Дымоход

Монтаж сэндвич-дымохода начать от выходного конца трубы отопительного оборудования.Первая часть дымохода выглядит как кусок трубы, не покрытый слоями утепления. Сначала закрепите кронштейн, а уже на нем патрубок. Если начать монтаж конструкции из одинарной трехслойной трубы, утепляющий материал расплавится, образуется каменное образование, которое разрушит дымоход. Для этого кронштейн должен быть установлен на высоте , защищающей от перегрева. Результатом неправильного монтажа чаще всего оказывается неисправность теплогенерирующего оборудования и даже возгорание пожароопасных материалов.

Деталь забивают в розетку, фиксируют, устанавливая скобу, закрывают заглушкой. Затем детали конструкции дымохода соединяются по порядку, скрепляя стыки труб зажимными хомутами.

Если есть вероятность значительного повышения давления в канале, то места соединения, на всякий случай, специальные муфты. Часто при установке стальных труб применяют термостойкие герметики, которыми закрывают стыки. Чем лучше утеплен дымоход, тем точнее будет тяга.

Несмотря на отличные изоляционные свойства «бутербродов», в трубах при наложении возникает вероятность перегрева и возгорания соседних материалов труб. Чтобы гарантировать определенный уровень пожарной безопасности, рекомендуется увеличить толщину слоя теплоизоляции в местах стыков.

Починить дымоход своими руками довольно просто, для этого достаточно разобраться в устройстве и знать основные правила техники безопасности . После установки необходимо правильно ухаживать за дымоходом и очищать его, чтобы снизить риск несчастных случаев при эксплуатации печей.

Есть эффективных народных средств для чистки дымоходов . Так, в последнее время часто советуют изредка топить печь осиновыми дровами: в результате образуется мощное пламя, сжигающее отложения на поверхности стенок трубы. Не делайте этого часто, следует быть осторожным, потому что это часто провоцирует возгорания.

О, , как правильно установить дымоход из сэндвич-трубы , а также как правильно установить сэндвич-трубу в баню, будет рассказано в этой статье. А прилагаемое видео подробно объясняет, как установить сэндвич-трубу.

Монтаж сэндвич-трубы для дымохода

Одним из пунктов, по которому дымоходам из сэндвич-труб отдается предпочтение, является простота их монтажа. Учитывая, что монтаж сэндвич-трубы для дымохода несложно выполнить своими силами, цена работ равна нулю.Для начала нужно определиться, какой тип дымохода будет монтироваться. Есть два основных варианта:

. вставной дымоход — выход трубы вертикально вверх от потолка и крыши. Через однопетлевый переходник от топки монтируются трубные модули, а далее через тоннель труба выводится на чердак. Затем через мастер-вспышку труба выводится на крышу и венчается металлической заглушкой, предназначенной для защиты трубы от попадания в нее дождевой воды — головки;
.протянут через стену — смысл тот же, только здесь труба пойдет к внешней стене здания.

Необходимо предварительно проделать в стене квадратное отверстие под туннель. После прокладки тоннеля для пожарной безопасности вокруг отверстия укладывают асбест и оцинкованное железо. Через туннель выводится труба.

Как собрать дымоход из многослойной трубы

Как известно, собрать дымоход из сэндвич-труб достаточно просто. Выбор метода установки зависит от различных факторов, как практических, так и эстетических.На практике вытянутый через стену дымоход менее огнеопасен и более удобен. В то же время вытяжной вентилятор более прочен и менее подвержен воздействию внешних факторов, таких как, например, дождевая вода или роса. Внешний дымоход, в свою очередь, может стать приятной «изюминкой» постройки — блестящая труба отлично сочетается с декоративным камнем или похожими на него стеновыми панелями.

Установка включает в себя следующее:

. соединение труб;
.Герметизация стыков;
. проведение труб через потолок, крышу или стену;
. крепление трубы.

Сначала мы прикрепляем к самой обычной железной трубе подходящего диаметра, т.к. многослойная труба не предназначена для полного прилегания к нагревательному элементу из-за ее высокой температуры. После этого можно приступать к установке двухконтурных модулей на исходную одноконтурную трубу. При стыковке сэндвич-труб необходимо использовать термостойкий герметик — это минимизирует риск разгерметизации и ее негативных последствий.

Не путайте термостойкий (черный) герметик с автомобильным (красным) — первый выдерживает гораздо более высокие температуры. Состав наносится на узкий конец тубуса, затем надевается на широкий. Одни мастера рекомендуют использовать герметик для покрытия шва и снаружи, другие — категорически против такого подхода. Разница в том, что если шов снаружи не заделан, то конструкция более ремонтопригодна. Для того, чтобы установить дымоход из сэндвич-труб через стену, необходимо предварительно подготовить посадочное место для прохода в стене.

Для этого делаем квадратное отверстие нужного размера, по краям которого пришиваем лист асбеста, который, в свою очередь, накрываем оцинкованным железом. Вставляем туннель и через него выводим первый модуль на внешнюю стену здания. Именно на этом модуле настоятельно рекомендуется установить специальный тройник для сбора конденсированной влаги с последующим ее отводом. На тройник монтируются оставшиеся двухконтурные трубы до достижения необходимой высоты конструкции.

Собранная труба крепится к стене при помощи скоб — хомутов необходимого диаметра с крепежом. Отделите трубу металлической заглушкой, предохраняющей трубу от попадания в нее атмосферных осадков. Процедура удаления трубы вверх через потолок такая же, как и выше, только туннель будет вставлен в потолок. Для проведения трубы через крышу удобно использовать flash master — резиновый или силиконовый герметик, который надежно фиксирует модуль и герметизирует стыки.

Несмотря на то, что силиконовый «мастер» намного более термостойкий, аналогичное изделие из резины прослужит намного дольше. Высота трубы над уровнем крыши определяется следующим образом:

. труба должна быть выше любых пристроек к зданию или надстроек над ним;
. если труба расположена менее чем на 1,5 метра от конька, то ее следует делать выше нее на 5 сантиметров, от 1,5 метров до 3 — на одном уровне с коньком, более трех метров — чуть ниже;
.Для плоской кровли рекомендуется длина около метра.

Обязательно запомните:

. Дымоход собирают от печи, т.е. снизу вверх;
. длина всей конструкции не должна быть меньше пяти метров.

Подробный монтаж многослойной трубы для дымохода показан на следующих фото и видео.

Крепление многослойной трубы к стене

Крепление многослойной трубы к стене осуществляется с помощью специальных скоб, которые представляют собой хомут под диаметр трубы, прикрепленный к нужной поверхности.Обычно сначала крепится кронштейн, а потом в него вставляется труба, но можно и в обратном порядке произвести установку. Крепежные элементы необходимо устанавливать не реже, чем через каждые два метра трубы.

Кронштейны можно сделать и самостоятельно, но лучше покупать готовые. такая установка более удобна и правильна с технической точки зрения. Приобретать крепеж для дымоходов из сэндвич-труб лучше напрямую у производителя. В Москве и по всей России это можно сделать, занимаясь производством всего необходимого для сборки, монтажа, монтажа и крепления сэндвич-труб.

Дымоход — один из основных элементов отопления загородного дома. В зависимости от расположения различают внутренние и внешние дымоходы. Монтаж дымохода можно произвести своими руками. Для проведения этой работы никаких специальных знаний не требуется. Наша статья расскажет, как это выполняется.

Общие правила установки дымохода

Монтаж дымохода своими силами хоть и достаточно простой, но при его выполнении нужно знать определенные правила.Рассмотрим эти:

Длина дымохода от места соединения с отопительным оборудованием до конечного элемента должна быть более 5 метров. В противном случае труба не будет создавать тяги, необходимой для удаления дыма и других вредных для человека элементов, горящих элементов.
Переходы труб через стены и другие перекрытия, а также дымоход, расположенный на чердаке здания, должны быть надежно защищены от перегрева, который может спровоцировать возгорание.Для специальных материалов, устойчивых к высоким температурам, например, используются базальтовые маты.

Изолятор для дымохода — мат из базальта

Конструкция дымохода должна быть четко спроектирована и спроектирована. Основными показателями являются: сечение трубы и высота дымохода.
Для надежности дымоход крепится к стене хомутами, расстояние между которыми зависит от используемого материала. Дымоходы из нержавеющей стали или сэндвич-трубы следует крепить через каждые 1 штуку.5 м, и пристраивается чугунный дымовой канал 0,8-1 м.

Все соединения дымоходов в единой системе должны располагаться в зоне видимости человека. Это требуется для проверки герметичности.

Все строительные работы по устройству дымоходов следует производить с учетом норм пожарной безопасности.

Самостоятельный монтаж дымохода

Монтаж дымохода зависит от материала, из которого он изготовлен. В настоящее время их насчитывается:

Дымоходы кирпичные.Для установки конструкции понадобится надежный фундамент дымохода. Самостоятельно возводить кирпичный дымоход не рекомендуется;
металлических дымоходов;
каналов дымоудаления из сэндвич-труб;
— монтируются по схеме дымохода, собранные из сэндвич-труб;
, монтируются так же, как дымоходы из многослойных труб.

Инструменты, необходимые для установки дымохода

Устройство дымохода предполагает пазы для соединения всех элементов в единую систему.Однако для сборки дымохода потребуется:

для гладкой резки труб используется болгарка;
сверлить отверстия в стыках труб более удобным сверлом;
или набор отверток;
для вырезания отверстий в проходе труб через перекрытия применяется лобзик;
для последующей заделки отверстий применяют кельму и шпатель;
Для личной защиты человека, собирающего дымоход, используются очки и перчатки.

Набор необходимого строительного инструмента: 1- болгарка; 2- дрель; 3- отвертка; 4 лобзика; 5- шпатель; 6-шпатель; 7- строительные стекла; 8- перчатки строительные

Не рекомендуется выполнять какие-либо работы без личной защиты.

Монтаж металлических дымоходов

Для монтажа металлического дымохода необходимо:

для подгонки всех составляющих элементов до требуемых размеров;
в нужных местах (стены, крыша и т. Д.), Чтобы проделать отверстия.Если дымоход изготовлен из нержавеющей стали, диаметр отверстий должен быть в 1,5 раза больше диаметра используемой трубы. Для чугунных дымоходов рекомендуется делать отверстия в 2 раза больше диаметра трубы;

установлен дымоход;
в необходимых местах дымоход крепится к стене или другой твердой поверхности;
установленный дымоход подключен к отопительному прибору;
все необходимые секции дымохода;

В верхней части дымохода установлена насадка, защищающая весь дымоход от попадания дождя и посторонних предметов.

Головка дымохода защищает трубу от атмосферных осадков

Металлический дымоход, установленный с соблюдением всех норм и правил, прослужит долго.

Для улучшения эстетического вида дымоход можно отделать негорючими материалами, например, керамической плиткой или декоративным камнем.

Монтаж дымохода из сэндвич-труб

При строительстве дымохода из многослойной трубы необходимо выполнить все действия, описанные выше.Нюансы монтажа такого дымохода:

Нет необходимости делать отверстия большого диаметра в плитах. Сэндвич-трубы изготавливаются таким образом, что необходимая изоляция уже предусмотрена конструкцией и остается только защитить поверхность перекрытий от воздействия высоких температур;
при соединении многослойных труб дополнительно наносится строительный клей, придающий стыку дополнительную прочность и герметичность.

Сэндвич-трубы — это самый современный строительный материал.Дымоходы, собранные из сэндвич-труб, по своим качествам не уступают металлическим.

Монтаж наружного дымохода

Схема установки наружного дымохода несколько отличается от схемы устройства дымохода, расположенного внутри дома. Для постройки внешнего дымохода потребуется:

№

в стене делается отверстие на расстоянии не менее 50 см от выхода отопителя;
устанавливаются по всей длине дымохода по наружной стене, расстояние между которыми должно быть не менее 1 м;
по правилам пожарной безопасности между внутренней и внешней частью стены устанавливается колено.Прилегание к стенам надежно изолируется от перегрева. Нижняя часть дымохода опирается на установленный кронштейн;

Внутри дома дымоход подключен к отопительному оборудованию;

Наружная часть дымохода в сборе, крепится к стене и переходному колену;

Верхняя часть дымохода защищена головкой.

Для наружного дымохода уместнее использовать металлические трубы.

Перед тем как приступить к монтажу дымохода, необходимо подготовить все необходимые компоненты системы и инструменты. Монтаж дымохода выполняется по приведенным выше схемам. Главное — соблюдение норм пожарной безопасности.

В настоящее время дымоход из сэндвич-трубы считается одним из самых популярных и практичных. Его функциональность позволяет применять его в самых разных условиях.

В принципе, если можно было получить качественные материалы от надежных поставщиков, то построить такой дымоход очень просто, причем абсолютно безопасно.У этой конструкции много преимуществ:

нет конденсата;
минимум сажи;
пожарная безопасность;
небольшой вес;
красивый внешний вид;
простота обслуживания.

Одним из важнейших преимуществ можно назвать возможность прокладки такого дымохода в деревянных постройках, особенно в домашней бане.

Прежде чем мы расскажем, как сделать трубу в бане, следует отметить, что при строительстве дымохода в бане необходимо учитывать определенные требования, которые предъявляются к габаритам конструкции и ее конструкции:

Как выбрать трубу

Перед выбором сэндвич-трубы необходимо знать несколько характерных параметров, которые зависят от используемой системы отопления.

Одним из основных конструктивных параметров является диаметр трубы. Обозначается двумя цифрами — 120/180, где в числителе — внутренний диаметр, а в знаменателе — внешний размер трубы.

Внутренний диаметр выбирается в соответствии с рабочим диаметром патрубка отвода дыма, установленного на тепловом агрегате. По внутреннему размеру определяется проем для трубы, которая будет проходить через крышу.

Толщина теплоизоляции регулирует выбор диаметра трубы.И их размеры подбираются исходя из совокупности тепловой системы:

дровяные печи или газотурбинные установки — 50-600 мм;
котлов твердотопливных -50-700 мм;
дизель-генераторов или газопоршневых агрегатов — 50-500 мм;
микротурбинных аппаратов — 50-300 мм;
— 200 мм;
— 200 мм.

Очень важно правильно выбрать длину дымохода. Он должен иметь вертикальную часть длиннее 5 м.Его горизонтальная составляющая намного меньше: всего один метр.

Дымоход должен быть выше конька крыши на 500 мм при расстоянии до 1,5 метра. При длине 3 метра трубку-сэндвич можно сделать на уровне верхней точки.

Если крыша плоская, то минимальное расстояние между высотой крыши и дымоходом берется, выдерживается 0,5 метра.

Дополнительные характеристики при выборе сэндвич-дымохода:

Стоимость товара.Конечно, многое зависит от платежеспособности покупателя, но все же не стоит покупать самые дешевые товары;
материал сэндвич-трубок;
толщина металла.

Нюансы, требующие особого внимания

Конечно, производитель товара имеет большое значение. К сожалению, на рынке появилось много подделок. Обычному человеку сложно уловить все тонкости, поэтому, чтобы не ошибиться, стоит прислушаться к советам профессионалов:

Монтаж дымохода для печи сауны

Если дымоход проложен через тепловой блок, его можно подключить непосредственно к системе или теплообменнику.Дымоход можно проложить через стену, можно смонтировать вывод через потолок. На рисунках ниже вы можете ознакомиться с расположением дымоходов.

Для получения максимального эффекта от сжигания топлива от топки отводят обычную металлическую трубу. Сверху монтируется сама сэндвич-труба.

В результате поддерживается максимальная температура за счет мощного теплового излучения, исходящего из трубы. Температура нагрева практически такая же, как в топке.Чтобы смягчить излучение без потери тепла на дымоходе, надевается сетка, заполненная камнями. Нагретые камни высушат парную после того, как топка полностью загниет.

В некоторых случаях дымоход можно использовать как водонагреватель. Для этого вместо выходящей из топки металлической трубы устанавливается теплообменник.

Монтажная техника

Установить сэндвич-трубку не очень сложно. Эта конструкция имеет максимальную пожарную безопасность, поэтому ее подключение и крепление может произвести человек, никогда не занимавшийся строительством.

Установка должна начинаться снизу , постепенно достигая верха. Все начинается с печки.

Шаг первый

При монтаже многослойного дымохода всегда помните, что один конец трубы делается с зауженным радиусом. Его вставляют в следующий участок трубы. Благодаря такому подключению не происходит скопления сажи, конденсат легко удаляется из трубы дымохода. Чтобы облегчить эту работу, можно установить специальные тройники.

Шаг второй

Для прохождения дымохода через стену его демонтируют и укрепляют, там, где будет вставлен кронштейн для трубы.Затем собирается внешний кронштейн с двумя уголками. Они играют роль полозьев для перемещения тройника при монтаже многослойной трубы.

Для закрытия стены толщиной 1 см фанера. Сверху прикрывается листом асбеста и фиксируется обычными винтами.

Затем вся конструкция закрывается оцинкованным листом размером 2х1,20 см. Чтобы освободить дорогу, в листе проделывается квадратное отверстие.

Кронштейн покрыт металлическим лаком для создания поверхности, защищенной от коррозии.Специально для дымохода в переходнике просверливается отверстие.

При строительстве дымохода необходимо делать уступку, то есть зазор между стеной и каналом, по которому удаляются горючие газы.

Монтаж дымохода, проходящего через крышу

Как правильно установить трубу через крышу кровли? Перед установкой такого дымохода берется металлический оцинкованный лист. Его прикладывают изнутри к отверстию, после чего снимают трубу.Затем лист закрепляется на крыше. При необходимости его края можно закрепить под краем кровли.

При плоской крыше сэндвич-труба для бани должна подниматься над ней на высоту более одного метра. Когда высота дефлектора превышает 1,2 метра до крыши, устанавливаются дополнительные удлинители, закрепляемые обжимными хомутами.

Крыша из пожароопасных материалов должна быть защищена от огня. Дымоход оборудован дефлектором с сетчатым искрогасителем.Размер ячейки берется как можно меньшим.

Крепление сэндвич-дымохода

Крепление всех частей дымохода осуществляется хомутами. Крепление тройника осуществляется опорным кронштейном. Оставшаяся свободная верхняя часть дымохода требует создания защитной сетки. Например, растяжки с углом, равным 120 градусам.

Стыковка многослойных труб производится обжимными скобами. Стыковка с дополнительными элементами, переходниками или тройниками осуществляется такими же фиксаторами, однако крепление осуществляется с каждой стороны.

Обратите внимание, что опорный кронштейн необязательно покупать в магазине. Вы можете сделать это сами. Возьмите два металлических уголка, со стороной 30 и 50 мм. Отрезается желаемая длина и проделываются соответствующие отверстия для болтов.

Окончательная установка

Когда сборка закончена, нужно снять защитную пленку. Габаритные размеры сэндвича с дымоходом должны составлять примерно 5-6 метров от верха до решетки. Швы и имеющиеся щели заделываются герметиком.

Лучше всего использовать термостойкий герметик. Он специально разработан для дымоходов, выдерживает температуру до 1000 С. Применяется по следующей технологии:

Внутренние трубы — внешняя часть закрыта;
Наружные трубы — вся внешняя поверхность уплотнена;
При переходе от одностенной трубы к двустенной, вся наружная поверхность герметизируется;
Одностенная труба и соответствующий модуль подключаются так же, как и в последней версии.

После проведения пломбирования необходимо тщательно проверить наиболее пожароопасные участки , где нагрев будет иметь максимальную температуру.

Чтобы впоследствии было легче чистить дымоход, устанавливается ревизия. Он может быть съемным или иметь открывающуюся дверцу.

Соответствие требованиям пожарной безопасности

Даже при хорошей теплоизоляции внешняя поверхность дымохода может сильно нагреваться. Температура нагрева иногда превышает 300 градусов.Такая температура может легко воспламенить сухое дерево.

Следовательно, строительство и монтаж дымоходов из многослойных труб требует строгого соблюдения техники пожарной безопасности:

Не устанавливайте бутерброд рядом с горючими материалами.
Бутерброд должен находиться на расстоянии 25 см от любой горючей поверхности. Если температура нагрева ниже, это расстояние можно уменьшить, но оставить в пределах 10 см.
Лучшая изоляция — воздух. Короб, через который проходит дымоход, не требуется заливать дополнительным керамзитом или затыкать минеральной ватой.
При установке дымохода на крышу, помимо обогрева трубы, необходимо учитывать направление потока горячего воздуха и летящих искр.
Высота трубы над коньком, если крыша сделана из пожароопасного материала, должна быть более одного метра. Обратите внимание, выше конька, а не над самой крышей.

Положительные и отрицательные качества дымоходов

О недостатках дымохода рассказывать много не придется.Так как их очень мало:

детали из нержавеющей стали всегда очень дороги;
Срок службы не превышает 15 лет. Кирпичный дымоход может работать намного дольше;
из-за скачка температуры возможно изменение сечения трубы. Это может привести к разгерметизации всей конструкции.

Положительных качеств у таких дымоходов намного больше:

Подведение итогов

В принципе монтаж дымохода можно назвать несложным делом.Для опытного человека такая работа не составит большого труда. Но если есть хоть малейшие сомнения в успешности всего мероприятия, лучше обратиться к профессионалам и у вас будет качественно собранный элемент. Ведь ошибка может стоить очень дорого, дом может просто сгореть.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Правильный монтаж сэндвича на кирпичную трубу.Кирпичная труба

Дымоход — важнейшая честь печного отопления помещений. В настоящее время чаще всего для сборки дымохода используют сэндвич-трубы, позволяющие установить дымоход самостоятельно. Чтобы правильно установить дымоход, нужно знать основные типы устройств и правила сборки конструкции.

Основные виды дымовых труб

Все дымоходы можно разделить в зависимости от материала, из которого они сделаны.В настоящее время используется:

Дымоход кирпичный. Основные достоинства таких дымоходных каналов — высокая огнестойкость и длительный срок службы. Основные недостатки кирпичного дымохода — шероховатость внутренней поверхности, на которой скапливается большое количество посторонних веществ и необходимость установки отдельного фундамента. Накопление веществ сказывается на частоте, а дополнительный фундамент увеличивает стоимость установки системы;

дымоход железный.Наиболее подвержены коррозии, поэтому требуют дополнительной защиты. Конструкция довольно простая и дешевая. Под него не требуется отдельного фундамента. Строители часто используют дымоходы из нержавеющей стали, собранные в модули. В противном случае такие трубы называют бутербродами. Сэндвич-трубы собирают из двух слоев металла, а между ними прокладывают негорючие, например, базальтовую вату;

Керамический дымоход. Он имеет большой вес и требует установки дополнительного фундамента.Однако керамические трубы жаропрочные и долговечные. Из таких труб можно строить как внутренние, так и внешние дымоходы;

Дымоходы из полимерных труб. Отличаются прочностью, небольшой стоимостью и простотой монтажа. Чаще всего полимерные дымоходы закрывают декоративными накладками, например, из кирпича.

Выбор материала для дымохода определяется характеристиками каменки и желанием хозяина.

Основные правила устройства дымохода

Перед установкой дымохода рекомендуется ознакомиться со следующими правилами:

Общая высота дымохода от стыка с отопительным оборудованием до конечного элемента системы, которым является наконечник, должна быть более 5 м. В противном случае дымоходу не хватит естественной тяги для выброса вредных веществ, образующихся в результате горения;
Высота дымохода на плоской крыше здания должна быть не менее 0.5 мес. Для других крыш и способов размещения на ней дымохода существует определенная схема, представленная на рисунке;

№

При устройстве переходов дымоходных труб через стены и крышу здания все стыки с домом должны быть изолированы. Для этого используются негорючие материалы, способные выдерживать высокие температуры. Например, листы асбеста;
Перед установкой дымохода определите диаметр трубы, необходимую длину и форму.Диаметр дымохода зависит от мощности каменки и рассчитывается исходя из требований ГОСТ. На 1 кВт мощности рекомендуется использовать трубу диаметром 8 см²;
Правильный монтаж дымоходных труб требует абсолютной герметичности всех имеющихся стыков. Дополнительную изоляцию в стыках можно дать термостойким герметиком.

Необходимо соблюдать все основные правила монтажа дымохода. В противном случае система не будет работать должным образом, что может вызвать пожар.

Дымоход

Самыми популярными типами дымоходов являются дымоходы из кирпича и многослойных труб. Именно на этих примерах и разберем основные этапы проектирования установки.

Монтаж и монтаж кирпичного дымохода

Установка и сборка дымохода из кирпича своими руками считается достаточно сложным процессом. Поэтому для установки конструкции желательно привлечь профессионалов. Если же работа будет вестись самостоятельно, установщику потребуется:

кирпич;
компонентов раствора: цемент, песок, известь;
;
инструментов: кельма, лопата для раствора, кирка, уровень, рулетка и т. Д.

Кирпичный дымоход своими руками укладывается в следующем порядке:

так как монтаж дымохода осуществляется от точки соединения с каменкой, то при установке последнего делается прочный фундамент, выдерживающий нагрузку;
замешивают: 1 часть цемента смешивают с 2,5 частями песка и 1,5 частями извести;
цоколь под дымоход очищен от грязи и пыли и смочен обычной водой;
все ряды кирпича необходимо размещать в шахматном порядке, избегая совпадения стыков в смежных частях;

первый этап кладки кирпича заканчивается 6-7 рядами до потолка;
разложил так называемую обрезку, сохранив устойчивость смонтированной конструкции и предотвратив попадание осадков в смонтированную зону.Вырубка оформляется в виде пирамиды, при этом внешний диаметр дымохода увеличивается, а внутренний остается неизменным;

Внутренний диаметр кирпичного дымохода для прочной и стабильной тяги должен быть одинаковым по всей длине конструкции.

№

при проходе кирпичной кладки через крышу, на последней необходимо сделать дополнительную изоляцию из соответствующих материалов, например рубероида;
Дымоход в месте прохода через крышу, а также через перекрытие увеличивается в наружном диаметре.Для усиления конструкции крыши в проходе трубы укладываются дополнительные балки;

после выхода положить на крышу еще не менее 9 рядов кирпича;
Примыкание трубы к кровле закрывается стальным фартуком подходящего цвета;
сверху дымохода установлен наконечник, защищающий систему от влаги и посторонних предметов.

При прокладке дымохода не забывайте об устройстве отверстий для чистки.

Не всем нравится внешний вид кирпичной кладки. Как сделать дымоход красивым? Для этого можно использовать, например, плиточные плиты или штукатурку.

Монтаж и монтаж сэндвич-труб дымохода

Монтаж дымохода из сэндвич-труб, в отличие от кирпичного, не требует особых навыков и может производиться самостоятельно. Для этого потребуется:

необходимое количество сэндвич-труб и переходников;
балки для усиления стен и кровли в местах проезда конструкции;
для дополнительной изоляции соединений;
материалов, изолирующих проход дымохода;
инструментов: отвертка, лобзик, уровень, рулетка и тд.

Монтаж дымохода выглядит следующим образом:

нижняя часть дымохода крепится к отопительному оборудованию;
идёт конструкция до потолка;

Место соединения труб не должно располагаться вне поля зрения человека, так как в случае протечки конструкции будет сложно узнать место ее нарушения.

Дымоход через стену или потолок следует проводить только в укрепленном месте. Для этого используются балки;
Место стыка трубы и стены дома утеплено термостойкими материалами.Это позволит избежать возгорания;

№

при устройстве прохода через стену используется специальный колен, который в дальнейшем соединяется с соседними частями дымохода. Колено крепится к стене или потолку скобами;

№

Проход дымохода через крышу оборудован дополнительным элементом системы, называемым рубочным;
к обшивке крыши прикреплен металлический фартук для защиты системы от влаги;
установлены окончательные элементы дымохода: труба необходимой длины и заглушка;
все стыки труб уплотнены.

При сборке дымохода из сэндвич-трубы особое внимание следует уделить герметизации конструкции.

Из вышесказанного понятно, что сборка и установка дымохода своими силами возможна. Главное — правильно рассчитать конструкцию, установить по всем нормам и постоянно контролировать ее работоспособность.

Дымоход «Сэндвич» — наиболее удачное решение для строительства жилого дома, бани или другого помещения, которое будет отапливаться горючим топливом.Такая технология монтажа имеет огромное количество преимуществ и практически лишена недостатков.

Самое главное, что все работы по проектированию и строительству дымохода вы можете провести самостоятельно. Для этого не потребуется строительного образования, достаточно будет просто изучить технологию с помощью видеоуроков, которые легко размещаются на любом тематическом сайте. По окончании курса вам останется только применить полученные знания на практике.

Дымоход «Сэндвич» имеет высокий уровень защиты от возгорания.Уникальное устройство предотвращает образование конденсата на внутренних стенах, а также сводит к минимуму отложения сажи внутри дымохода. Таким образом, систему не нужно будет чистить несколько раз в год.

Для его нормального функционирования профилактические процедуры потребуются раз в несколько лет. Самое главное — правильно собрать коммуникации, чтобы дым и продукты сгорания выбрасывались в атмосферу, а не оседали в помещении. И, конечно же, для получения хорошего результата вам потребуется использовать качественные материалы, которые не подведут.

Как собрать дымоход

Поисковые запросы, как построить и как установить трубу «бутерброд», занимают лидирующие позиции на строительных площадках и форумах. Люди охотно приобщаются к новым технологиям, а потому стремятся познать их суть. Мы живем в эпоху, когда почти каждый день делается научное открытие почти в каждом секторе, в каждой отрасли, во всех сферах жизни. Поэтому людей с консервативными взглядами становится все меньше. Новое поколение с удовольствием овладевает всеми внедряемыми технологиями, поскольку понимает, что они созданы, чтобы делать человеческую жизнь еще лучше.

Поэтому многие профессиональные строители ведут собственные блоги, где делятся личным опытом. Часто их слова снабжены наглядными фото и видеоуроками, упрощающими восприятие информации. Так что теперь любой, у кого есть доступ к Интернету, при желании и свободном времени сможет освоить практически все профессии. Нет необходимости переплачивать наемным рабочим за установку трубы «бутерброд», если вы можете провести эту процедуру своими руками, без посторонней помощи.

Крепление «сэндвич» труб предусмотрено за счет их структуры. Технологически детали — это отдельные элементы, каждый из которых вставляется в предыдущую деталь до образования монолитной конструкции. Все трубы тщательно подогнаны друг к другу, поэтому для монтажа не требуется дополнительных материалов. Конструкция очень прочная и без внешнего вмешательства ее целостности не угрожает.

Между трубами расположен слой утеплителя, который минимизирует обмен рабочей части с окружающей средой.Поэтому собственно конструкция и получила название американский бутерброд. Утеплитель позволяет без проблем проводить коммуникации в деревянных помещениях, не опасаясь, что стены загорятся от высоких температур. Основным элементом при производстве труб является легированная сталь или медные сплавы. Эти детали используются во внутреннем дымоходе.

Установка наружной части трубы

Внешний вид может быть собран из других материалов. Переход многослойной трубы во внешнюю часть собирается с учетом используемых деталей.Главное правило, которое необходимо соблюдать, — каждый стык должен быть полностью герметичным. Дым имеет свойство просачиваться в любые щели, что чревато негативными последствиями.

Если полностью не удалить продукты горения из помещения, это негативно скажется на здоровье всех жителей. Дым также негативно скажется на состоянии дома, оказывая разрушительное воздействие на все элементы, с которыми он будет взаимодействовать.

Сэндвич на кирпичной трубе — один из самых частых видов стыков.Это неудивительно, учитывая, что этот внешний дымоход отличается максимальной прочностью и прост в конструкции и конструкции. Кирпич хорошо защищен от разрушительной погоды и приспособлен к работе при высоких температурах. Теперь речь идет о жаропрочном кирпиче, который используется при строительстве каминов, печей и дымоходов.

Работа не займет много времени

Еще одно преимущество — простота работы с материалом. Для сборки кирпичного дымохода не обязательно иметь большой опыт работы.Работа не займет много времени, а положительный результат гарантирован при соблюдении технологии кладки. Переход кирпичной трубы на «сэндвич» потребует специального соединительного элемента.

Дело в том, что при соединении прямоугольника (квадрата) и круга не удастся избежать множества трещин, как бы тщательно строитель их ни старался заделать. Специальный адаптер быстро решает эту проблему. Изделие может быть изготовлено на заказ по чертежам заказчика. Такие работы не будут стоить дорого, как и материал для изготовления деталей.

Можно попробовать сделать подобный агрегат самостоятельно, если есть лист легированной стали подходящего размера и сварочный аппарат для заделки швов. При изготовлении запчастей своими руками нужно будет убедиться, что все стыки надежны и не пропускают воздух, во избежание проблем при эксплуатации дымохода.

Русская печь с потрескивающим дровами внутри — символ уюта и добрых семейных традиций. Искусство кладки дымохода из кирпича передавалось мастерами из поколения в поколение.С появлением новых строительных технологий и материалов стало возможным устанавливать дымовые трубы, устойчивые к коррозии. Если со временем возникла необходимость замены верхней части трубы, выполните переход с кирпичной трубы на сэндвич. Изучите особенности демонтажа и принципы строительства нового дымоходного канала.

Особенности кирпичного дымохода

Правильно смонтированный кирпичный дымоход всегда имеет отличную тягу. Если сооружение возведено с соблюдением правил, оно служит долгие годы.Разрушенная кирпичная кладка может перекрыть выход продуктов горения. Чтобы смонтировать новый верх, необходимо приобрести многослойную трубу с основанием того же диаметра, что и металлическая труба, дефлектор и кровельный элемент в комплекте с кровлей.

Но сначала нужно разобрать старую трубу (верхнюю часть). Демонтаж труб дымового кирпича производится с учетом габаритов конструкции и ее расположения. Профессиональные ремонтники при разборке ствола используют дисковые пилы, перфораторы, кувалды или гидроинструменты.Если планируется падение трубы, необходимо рассчитать угол наклона и место падения.

Основными элементами конструкции дымохода являются: фундамент, ствол (часть трубы к крыше), шляпа, оловянный воротник (позволяет вытяжному каналу плотно прилегать к крыше), выдра (10 см более широкой части трубы), горловина трубы (имеет размер дымовой трубы), наконечник (на ней установлен дефлектор для защиты конструкции от снега или дождя).

Покровная часть раскладывается особым образом, устанавливается непосредственно на топку и содержит вентиль.Он заканчивается за 5-6 рядов до перекрытия этажей. В зоне распушения ствол расширяется на 25-40 см, однако площадь поперечного сечения должна оставаться неизменной по всей длине конструкции.

Продолжения основной трубы выполнен из огнеупорного кирпича, а на самом верху дымовой трубы должна быть сужен до размера основания сэндвич трубы.

Порядок работы следующий.

На поверхность кирпича наносится раствор; Затем проверяют горизонтальную и вертикальную плоскости по уровню и подвесу.Кладка прямоугольная — самая простая, ровность кладки можно проверить металлическим прямоугольником.
Внутренняя поверхность дымохода затерта, чтобы стыки были плотными.
Шамотный кирпич шамотный идеально подходит для дымохода, он выдерживает высокие температуры и морозоустойчив. Можно заменить на двойной силикатный кирпич М 150.
Заглушка устанавливается в передних рядах дымохода, форточка необходима для контроля тяги.
Ближе к крыше сделать окошко для очистки трубы от сажи.
Между крышей и дымоходом укладывается негорючий материал, например, минеральная вата.

Как проложить трубу из кирпича

Для бани

Хорошее сцепление, нейтральность к воздействию кислот, прочность и устойчивость конструкции — основные требования к дымоходам.

Сначала строят фундамент из бетона или кирпича высотой не менее 30 см. Ширина цоколя рассчитана на 15 см шире ширины дымохода. Оптимальная толщина стенок канала — 10 см.

Растворы строительных растворов могут быть известковыми, гипсовыми, цементными или смешанными. Обычно используется цементный раствор (замешанный на цементе, песке и воде).

Минимальная высота дымохода над коньком крыши — 50 см. Поднимающаяся над кровлей часть утепляется и обшивается кровельным материалом.

Для котла

Труба отопления котла отопления нуждается в гильзовке (установить стальную трубу внутри кирпича). Эта техника улучшает сцепление с дорогой, укрепляет структуру, уменьшает процесс образования сажи.Нержавеющая сталь обладает антикоррозионными свойствами, что увеличивает срок службы кирпичного ствола. У круглой трубы низкое сопротивление движению продуктов сгорания (по сравнению с квадратным сечением кирпичного дымохода).

К футеровке подходят дымоходы прямоугольного или круглого сечения. Толщина футеровки выбирается такой:

0,5-0,6 мм, если колонка установлена;
0,6-0,8 мм, если установлен котел, работающий на пеллетах или жидком топливе;
0.8-1 мм, если установлен котел, работающий на угле или дровах.

Преимущества рукава очевидны, ведь он не накапливает сажу на стенках и не образует конденсат.

Для металлической печи

Если вы планируете соорудить кирпичный газоотводящий канал для железной печи, нужно рассчитать и заложить фундамент с повышенным запасом прочности. Иногда под такой дымоход делают отдельный фундамент. Металлическая печь и кирпичная труба имеют разную продолжительность нагрева, что позволяет снизить тягу к еде.Высота дымохода должна быть 5 м и более, иначе тяга будет еще меньше. Чтобы конструкция дымохода была прочной, швы должны быть тонкими, не более 15 мм.

Якорь в зоне резания и выдра не должны пересекать дымовой канал.

В стыке дымохода с кровлей уложить огнеупорный участок. Стык между трубой и крышей заделывают силиконовым герметиком.

Огнестойкий силикатный герметик заполняет щели и трещины.

Переход с кирпичной трубы на многослойную

Для стыковки старого кирпича и новой металлической трубы Вы должны приобрести переходник. Этот элемент квадратный с одной стороны и цилиндрический с другой. По правилам пожарной безопасности внутри переходника есть слой базальтовой ваты.

Такой переходник можно заказать у жестянщика.

При установке используйте 2 адаптера, один из которых крепится к потолку над кирпичным дымоходом, второй — к полу чердака.
При установке многослойного дымохода необходимо соблюдать инструкции по строительству. От внутренней поверхности сэндвича до горючих конструкций должно быть не менее 38 см. Все расстояние должно быть заполнено огнестойким материалом.
Иногда часть стального канала проходит внутрь кирпича.
При установке потребуются огнеупорные герметики (растворы) для заделки швов. Они пригодятся в том случае, если из топки начал выходить дым. Материал для заделки трещин предотвращает попадание продуктов горения и пыли в помещение даже через небольшие щели.Знак «термостойкость» гарантирует стойкость герметика в условиях высоких температур.
При переходе с прямоугольного сечения на круглое устанавливают монтажную площадку и зажимы. Уменьшение сечения или образование выступов конструкции недопустимо, иначе может возникнуть обратная тяга или ее отсутствие.

Видео: соединение кирпичного канала и сэндвич-трубы

При длительной эксплуатации даже качественная кирпичная труба может прийти в негодность, требуя замены на более современный вариант.Изготовление переходника от кирпичной трубы на бутерброд самостоятельно — процесс трудоемкий, требующий определенных навыков. Поэтому лучше заказывать у профессиональных жестянщиков.

Пропорция содержания материалов в растворе — извести, цемента, песка соответственно 1: 2: 5. Для наружных работ известь исключается.

При кладке кирпича необходимо тщательно залить раствором все швы, чтобы обеспечить герметичность конструкции.

Труба для печки: что и как делать.Обзор технологии устройства дымохода и полезные советы «Href =» http://kanalizaciyadoma.ru/truby/truba-dlya-burzhujki-367 ″> Труба для печи: особенности.)

Доля содержания материалы в растворе — известь, цемент, песок соответственно 1: 2: 5. Известь для наружных работ исключена.

Закруглить конструкции внутреннего сечения в местах поворотов и изгибов.Используйте для этого цементный раствор или оцилиндрованный кирпич.

Шляпку дымохода сделайте немного выдвинутой, чтобы она выступала на 80-100 мм за ствол. Так что нельзя пропускать капли дождя через него в багажник.

Отверстия дымовых и дымовых каналов также находятся в крышке.

С помощью дефлектора, установленного на самом верху трубы, можно защитить каналы от мусора и влаги.

Обычно работу с кирпичными дымоходами выполняют профессиональные печи, которых, увы, на сегодняшний день осталось немного.Но, если вы хотите сделать все своими руками, ниже будут даны их рекомендации.

Помогут разобраться в довольно непростом процессе:

При кладке кирпичных рядов следить, чтобы в канал не выступал лишний раствор, выбирайте его постоянно. Помните, чем ровнее поверхность, тем меньше на ней отложений сажи, чем лучше будут выходить газы из топки, тем дольше будет эксплуатироваться конструкция.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Установка сэндвич-дымохода.Дымоход Sandwich

Дымоход занимает одно из первых мест в системе отопления по важности: от его правильного выбора и монтажа зависит не только внешний вид здания, но прежде всего эффективность отвода продуктов сгорания. Ошибки могут вызвать пожар или отравление угарным газом. Поэтому установка дымоходов требует комплексного и детального изучения: перед началом работ следует ознакомиться с рекомендациями специалистов.

Обычно монтаж системы отвода выхлопных газов проводится при строительстве дома вместе с камином или печью.Раньше для этого использовался кирпич: проверенный не одним поколением материал, обладающий достаточной прочностью и хорошо сохраняющий тепло. Но сегодня все больше разработчиков склоняются к выбору модульных систем из керамики и нержавеющей стали. Причин тому несколько: дороговизна услуг профессиональных печников, длительность кладки и, самое главное, несовместимость кирпичных дымоходов с современными отопительными приборами. Последние разработки в области создания модульных систем позволяют построить дымоход своими руками.
Однако, каким бы ни был дымоход, основные требования к нему не изменились. Это касается срока службы, возможности работы с наименьшим количеством конденсата и отложений сажи на внутренних стенах. Также важна герметичность и низкая теплопроводность: материалы, с которыми соприкасаются выхлопные трубы, не должны нагреваться до критических температур.
Монтаж дымоходов должен производиться с соблюдением следующих правил:
над плоской кровлей труба должна подниматься не ниже 0.5 м;
при выходе трубы на расстояние от конька 1,5 м и более (для скатных крыш) ее высота также должна быть не менее 0,5 м, а при удалении от конька более 3 м — минимальная труба высота должна доходить до условной линии, проведенной от конька вниз по полу под углом 10 градусов к горизонту; №
при устройстве кровли из горючих материалов труба дымоудаления должна возвышаться над ней не менее чем на 1,5 м;
в месте прохода через потолок обязательно проводится теплоизоляция.
Дымоход должен соответствовать установленному в доме отопительному оборудованию.
Варианты конструкции
Перед тем, как сделать дымоход, следует учесть множество факторов. Подбор его диаметра, высоты и тягового усилия (это основные характеристики) необходимо осуществлять по принципу обязательного пропорционального увеличения тяги с увеличением высоты. При выборе оптимального дизайна на первое место ставится эффективность и безопасность, и только потом рассматриваются вопросы внешнего вида и сочетания с другими элементами экстерьера здания.
Важную роль при выборе конструкции системы играет место установки отопительного оборудования и особенности помещения. Различают внутреннюю и наружную установку дымохода. Внутренний предполагает размещение труб непосредственно в отапливаемом помещении, с разделкой, следует установить защитный кожух и опоры. Утеплять такой дымоход не нужно: лишенный теплоизоляции, он будет передавать тепло жилому помещению, что не будет лишним.Исключение составляют только неотапливаемые чердаки. Эта конструкция содержит определенные риски, связанные с опасностью отравления газом в случае разгерметизации системы, а также с вероятностью возгорания.
Горючие материалы вблизи трубы следует обрабатывать антипиренами: это касается стен, перегородок, мест выхода трубы. К тому же такой дымоход сложен в установке и обслуживании. Стыки модулей должны располагаться вне межэтажных или чердачных этажей, чтобы не было препятствий для осмотра и доступа к внутренним поверхностям.

Лучший вариант по соотношению цена / качество признанный дымоход типа «сэндвич»
Система вытяжки наружного воздуха состоит из газохода, соединяющего выхлопную трубу отопительного прибора с трубой, расположенной снаружи, участков труб и ревизий . Такой дымоход намного безопаснее, его легко установить и отремонтировать. К его достоинствам можно отнести независимость от особенностей интерьера помещения. Но в этом случае обязательно предусматривается внешнее утепление.
Лучшая форма — цилиндр: меньше конденсата собирается на стенках такой трубы, обеспечивается хорошее сцепление с дорогой. Конфигурация должна быть максимально простой: так будет оседать меньше сажи. Горизонтальные участки, если без них не обойтись, не должны быть длиннее метра: это тоже необходимое условие нормального функционирования всей системы.
Монтаж внутреннего дымохода
Дымоход любого типа всегда собирают снизу вверх.Все начинается с выхлопной трубы печки: следующая деталь должна плотно входить в нее: не допускаются зазоры. Лучше установить готовый дымоход заводского изготовления: это ускорит его сборку и обеспечит эффектный внешний вид, более удачный по сравнению с самодельными вариантами. Ссылки соединяются последовательно: каждый последующий раздел частично входит в предыдущий. Это предотвращает вытекание конденсата, а также предотвращает попадание влаги извне, сохраняя изоляцию сухой.Дополнительно герметик применяется для герметизации стыков. Поверх стыков фиксируются хомутами. Через каждые 1,5 м к стене прикручиваются скобы, необходимые для крепления трубы.
Схема установки внутреннего дымохода
Все участки (как вертикальные, так и горизонтальные) должны быть изолированы от электропроводки и проходить на надлежащем расстоянии от газопровода. В нижней части конструкции устанавливается ревизионная дверь, которая необходима для очистки системы.Необходимо установить дефлекторы или флюгеры, чтобы защитить верхнюю часть трубы от попадания внутрь мусора, листьев и дождя.
Монтаж наружного дымохода
Это вертикальная труба, устанавливаемая вне стен здания. Он соединяется с самой печью через одну из них, используя короткое горизонтальное звено (длиной не более метра). Такую конструкцию монтируют чаще всего в тех случаях, когда отопительный агрегат, ранее не предусмотренный, необходимо установить в уже готовом помещении.
Дымоходы двух систем. Двухконтурный — это две концентрические трубы с теплоизоляционным материалом между ними. Одноконтурный обогреватель не оборудован, поэтому его необходимо присоединить дополнительно, чтобы избежать образования конденсата.
Монтаж внешней трубы начинается снизу, сначала прикрепляя ее к горизонтальной трубе, выходящей из стены, тройнику или колену. В ее нижней части должна быть предусмотрена дверца для чистки трубы. Каждую 1 штуку прикрепляют по вертикальной трубе.5-2 м до стены с помощью кронштейнов. В том случае, если вес трубы значительный, под колено устанавливается специальная опора.
Схема установки наружного дымохода
Верх трубы должен возвышаться над крышей не менее чем на полметра. При невозможности крепления системы дымоудаления с помощью кронштейнов применяют удлинители с хомутами и ушками, к которым крепятся тросы, предварительно закрепленные внизу анкерными болтами. Натяжение троса осуществляется с помощью шнурков.
В некоторых случаях монтаж трубы в большей степени проводится на земле, а затем конструкция поднимается. Для установки на место к ранее прикрепленному тройнику временно прикручивается специально изготовленная петля. Нижнюю часть трубы прикрепляют к такой же петле, приподняв ее лебедкой и установив в нескольких местах временные опоры.
Подъем самой трубы осуществляется с помощью нескольких человек, которые контролируют процесс с помощью растяжек, а также специальной грудины необходимого диаметра.С длинной ручкой стропы на длинной ручке поддерживают трубу снизу. После того, как дымоход находится в вертикальном положении, шарнир демонтируется, стыковочные места модулей стягиваются хомутом, прикрепляются распорки или кронштейны.

Внешний дымоход — экономит место, что особенно актуально для небольших домов
Все стыки необходимо заделать, а участки, подверженные коррозии, обработать специальной эмалью. Сверху следует закрепить дефлектор.
Правильная установка дымохода — залог надежной, эффективной, а главное — безопасной эксплуатации всей системы отопления. Ошибки в этом вопросе могут привести к непоправимым последствиям. Поэтому выполнение этой работы следует доверить опытным профессионалам.

Дымоход в организации систем отопления выполняет три основные функции. Всех их можно добиться, установив дымоход своими руками.
Основные функции дымохода
В первую очередь дымоход предназначен для отвода продуктов горения, которые крайне вредны, а зачастую и губительны для организма обитателей вашего дома.
Кроме того, дымоход должен обладать изоляционными свойствами и защищать строительные конструкции перекрытий и крыши от пожара.
И, наконец, красивый дымоход выполняет эстетическую функцию и украшает крышу вашего дома.
Вы легко сможете установить дымоход самостоятельно, следуя несложной инструкции.
Основные виды дымоходов
В зависимости от материала изготовления дымоходные системы можно разделить на различные типы: металлические (например, чугун или нержавеющая сталь), кирпичные и керамические.Современный дымоход может быть выполнен из композитных материалов и иметь многослойную конструкцию.
Вы можете выбрать модификацию дымохода, наиболее подходящую для вашего дома.
Так, например, самый дешевый вариант — металлический дымоход больше всего подходит для устройства систем отопления котельных или бани, то есть нежилых помещений. Однако такой экономичный подход вряд ли целесообразно использовать в домашних условиях. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего невозможно избавиться от проникновения дыма в комнату.Также у металла не самый привлекательный срок службы, так как он крайне неустойчив к атмосферной влажности.
Труба из композитных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы помещается теплоизоляционный огнестойкий материал. Из-за неоправданной экономии многие производители помещают в промежуточный слой некачественный утеплитель, который через время может начать крошиться. Так что покупая такую трубу, внимательно следите за репутацией производителя.
Самый дешевый вариант — построить дымоход из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет закрепить ее в конструкции даже с минимальным количеством крепежного материала. Также труба из нержавеющей стали очень проста в обработке — ее можно разрезать обычными ножницами по металлу.

Керамический дымоход
очень сложен в устройстве, так как его монтаж можно проводить только вместе со всем домом. В связи с этим его используют крайне редко, ведь для того, чтобы построить его в готовом доме, строительной бригаде потребуется демонтировать часть перекрытий.
Инструменты, необходимые для установки дымохода
Для того, чтобы установить дымоход в доме своими руками, необходимо запастись следующим минимальным набором инструментов:
шлифовальный станок для резки металла и сверло для сверления отверстий
шпатель, зубило и кельма
отвертка, желательно с шестигранной головкой и лобзиком, может быть электрическая,
небольшой молоток и отвертка Phillips,
защитные перчатки и очки
Что нужно помнить при установке дымохода своими руками
По способу постройки дымоходы можно разделить на внутренние и внешние.Разберем подробнее, в каком случае нужно выбрать тот или иной вариант.
Итак, внутренняя конструкция дымохода может быть использована при строительстве систем отопления на базе отопительных котлов или каминов. Такие системы обычно устанавливают внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсации влаги и хорошо защищена от атмосферной влаги.
Однако продукты сгорания, проходящие через дымоход, имеют высокую температуру. Следовательно, участки стены, проходящие возле внутренних дымоходов, становятся очень горячими и могут загореться. Таким образом, не рекомендуется устанавливать внутренние дымоходы в стенах, построенных из горючих материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

Внешний дымоход рекомендуется для промышленных и просто больших систем отопления.Обычно их устраивают в том случае, если площадь отапливаемого помещения превышает 500 квадратных метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными трудностями. Так, в здании с бетонными стенами и потолком легче пробить плиту между этажами, чем забить канал в стене.
Как установить дымоходы из нержавеющей стали и чугуна
Самый дешевый и простой способ установить дымоход — это установить металлическую трубу.Вся установка разбита на несколько последовательных этапов:
Сначала подготовьте канал под дымоход.
Затем вы устанавливаете дымоход.
И на завершающем этапе вы устанавливаете изоляцию вокруг трубы.
Канал под металлической трубой дымохода должен быть примерно в полтора раза больше его диаметра. В этом случае у вас останется место для изоляции.

Фактически металлический дымоход состоит из следующих компонентов: металлическая труба, переходники для крепления уколов, головка и конденсатор.В ряде конструкций дымоход устанавливается дымоходом — агрегатом, увеличивающим тягу в системе.
Этапы монтажа дымохода
На начальном этапе монтажа дымохода нужно подогнать трубы по длине. Далее получившуюся конструкцию помещаем в хорошо подготовленный канал. После этого в систему подключаются конденсатор и сам ТЭН (плита или бойлер). На завершающем этапе устанавливается голова.
Для того, чтобы надежно закрепить трубу, ее необходимо крепить к стене не реже чем через каждые полметра.
При установке стальных и чугунных труб необходимо обеспечить качественную теплоизоляцию дымохода. Только в этом случае можно избежать возгорания потолков и прилегающих конструкций из-за внезапно протекшей трубы. Для изоляции металлического дымохода лучше всего использовать классический метод — огнеупорную глину. Но в крайнем случае можно использовать специальную огнеупорную пену.
Также глиной можно украсить стыки дымохода из металлической трубы с перекрытиями и крышей.

Если вы используете металлическую трубу, то ее необходимо крепить к потолку и стенам крепежом через каждые полметра. Это вызвано большим весом таких дымоходных труб. Кроме того, посадочные отверстия делают шире — примерно на два диаметра трубы.
Чугунная труба как дымоход прослужит дольше, но ее установка сопряжена с определенными трудностями. Так что разрезать такую трубу можно только с помощью болгарки.
Монтаж сэндвич-дымохода своими руками
Сэндвич-дымоходы из нескольких материалов заменяются обычными металлическими трубами.Многослойная конструкция позволяет качественно изолировать пол от нагрева продуктами сгорания топки. При установке такого дымохода не требуется дополнительной изоляции, в результате чего отверстия можно сделать практически равными диаметру трубы.
Металлические трубы при установке входят друг в друга, как матрешки, и для фиксации колен не требуется дополнительной фиксации родов. В дымоходах-бутербродах отводы труб необходимо соединять с помощью специального строительного клея.Строительный клей не только фиксирует колени, но и предотвращает попадание дыма в комнату.
Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при установке наружных дымоходов. Внутри здания такая труба может прослужить до 70 лет.
Установка наружного дымохода своими руками
Самым оптимальным материалом для изготовления уличного дымохода будет труба из нержавеющего металла. Он немного весит и хорошо справляется с простейшими инструментами.

Для монтажа наружного дымохода из нержавейки выполнить следующие работы:
Пробить отверстие в трубе рядом с котлом. Он должен располагаться не ниже полуметра от верха котла.
Поместите крепления на расстоянии метра друг от друга на внешней стене.
Подсоединить вход дымохода к обогревателю.
Отогните колено изогнутой трубы из помещения.
Установите конденсатор.
Прикрепите трубу к стене.
Установить головку и решетку дымохода.
Монтаж дымохода своими руками: обучающее видео
Установка двухконтурной многослойной трубы
Очень часто в загородных домах отопление осуществляется с помощью камина или полноценной печки, к которой подключаются трубопроводы и все необходимое отопительное оборудование. Такому оборудованию нужен правильно собранный дымоход. Это обеспечит выход продуктов сгорания и оксида углерода.
Установить его без привлечения специалистов не так уж и сложно, если вы решили установить сэндвич дымохода своими руками.Ведь процесс установки в этом случае аналогичен работе с дизайнером. Срок службы устройства достаточно большой, и уход за ним практически не требуется. Правильная установка сэндвич-трубы подразумевает соблюдение некоторых важных технических нюансов. Необходимо:
Грамотно просчитайте все параметры и размеры труб.
Знайте, какую длину выбрать.
Определите, как расположить дымоход по отношению к коньку.
Имеете представление, как собрать конструкцию.
Знайте, как пройти сквозь потолки, сделать изоляцию трубы и подвести трубу к крыше.
Обо всем этом и пойдет речь.
Основные параметры и размеры
Собрать дымоход, действующий по всем правилам, не так-то просто. Для начала нужно определить диаметр сечения трубы и длину дымохода. Для этого нужно использовать существующие нормы СНиП.Диаметр дымохода выбирается с учетом тепловой мощности отопительного оборудования:
Если этот показатель не более 3,5 кВт, то сечение трубы должно быть 14 см.
При тепловой мощности от 3,5 кВт до 5,5 кВт диаметр увеличивается до 20 см.
Тепловой мощностью от 5,5 кВт до 7,5 кВт — 27 см.
Длина дымохода рассчитывается по следующим правилам:
Минимальная высота, обеспечивающая необходимую тягу, составляет 500 см.
Также можно ориентироваться по коньку крыши — труба дымохода должна быть выше конька не менее чем на полметра.
Обращаем внимание на рубероид. Если она из легковоспламеняющихся компонентов, труба над крышей должна подниматься на метр, а лучше на полтора.
Важно! Если рядом с домом есть технические постройки, высота которых больше, чем у жилого дома, то дымоход должен располагаться на 1 метр выше верха крыши пристроек.
Высота трубы в зависимости от расположения
При определении этого параметра важно учитывать расположение дымохода по отношению к коньку крыши. Здесь тоже все просто:
Если от конька до трубы всего 1,5 м, то верхняя часть трубы должна возвышаться над коньком на полметра.
Если дымоход находится на расстоянии 3 метров от конька, то его высота может быть на одном уровне с ним.
Если расстояние между дымоходом и коньком больше 3 метров, то его высота может быть на уровне контура, проведенного под углом 10 градусов от горизонта конька.
Сборка конструкции

Монтаж дымохода по лестнице
Обычный сэндвич с дымоходом — это конструкция, собранная из отдельных сегментов. Каждая представляет собой трубу, внутри которой находится другая, но меньшего диаметра, а между ними — плотный теплоизоляционный материал. Кожух — внешний слой — изготовлен из нержавеющей стали. Внутренний слой также выполнен из стали, имеющей защитное антикоррозийное покрытие. Есть и другие конструкции, например, медь, латунь и алюминий.Медь стоит дорого, латунь также дороже нержавеющей стали.
Алюминий — дешевый материал, и его использование значительно снижает стоимость дымохода. Но в процессе эксплуатации при нагревании расширяется, а при охлаждении снова сужается. В результате может быть нарушена герметичность дымохода. Поэтому специалисты советуют приобретать сэндвич лейбл, у которого обе железные части сделаны из стали. Посередине между ними базальтовый утеплитель.
Его использование дает много преимуществ.Базальтовая вата не боится перепадов температур, химических и физических воздействий, а также обладает прекрасными теплоизоляционными свойствами. У разных производителей утеплитель имеет разную толщину. Минимальное значение — 25 мм, максимальное — 60 мм. Как установка? (3)
Установка выглядит следующим образом:
Размер одного сегмента сэндвича — 1 метр. При установке один просто вставляется в другой. Причем собирать нужно снизу топки, постепенно продвигаясь вверх.Берем первый элемент трубы и соединяем его с патрубком топки. Замыкаем стык специальной заглушкой, закрывающей изоляцию. Далее вставляем отдельные сегменты счетчика один в другой.
Примечание! Один конец трубы всегда сужен. Именно его и вставляем в следующую трубу. Все звенья необходимо собирать таким образом, чтобы конденсат, который будет скапливаться при работе дымохода, мог стекать вниз.
Стыковка осуществляется таким образом, чтобы верхний кожух и внутренняя труба дымохода плотно прилегали друг к другу.Сделать это самостоятельно сразу довольно сложно. Поэтому можно прибегнуть к одной уловке. Внутреннюю трубу нужно удлинить на 15 сантиметров, вставить одну трубу в другую и только потом соединять внешние оболочки.
Стыки необходимо дополнительно укрепить хомутами, которые прилагаются к стандартной комплектации. Заводим и стягиваем их вокруг стыков обычной стальной проволокой. Для начала нужно обработать стыки герметиком, тем более что в продаже есть составы, разработанные специально для печного оборудования.
Дымоход может располагаться внутри дома или его необходимо вывести и прикрепить к стене.
Как обеспечить устойчивость конструкции при выносе?

Монтаж стальных дымоходов
Через каждые 2 метра при наружной сборке дымоход крепится к стене скобами. Если предусмотрен тройник или отвод, каждая такая деталь также крепится к стене. Это позволяет удерживать конструкцию в вертикальном положении и не допускать ее обрушения при сильном порыве ветра.Таким образом уменьшается нагрузка на стыковочные элементы. В этом случае необходимо соблюдать определенный промежуток между стеной и трубой.
Печники называют это отступлением. Его стоимость строго рассчитана. В расчетах учитывается толщина стенок котельного оборудования или топки, наличие открытой или закрытой топки, а также степень горючести материалов, используемых для отделки стен. Так, например, если толщина стенки котла 6.5 см, стоит закрытая топка, а стена ничем не защищена от огня, отклонение составит 50 см. А если топка толщиной 12 см и стена хорошо защищена от огня, отклонение может составить
20 см.
Примечание! Некоторые производители упаковывают свою продукцию в полиэтиленовую пленку. Перед тем как приступить к сборке отдельных элементов, его необходимо удалить.
Что делать, если необходимо установить дымоход между двумя стенами или внутри воздуховода?
В этом случае нужно сделать 2 окна на внешней стене.Размер каждой — 150 кв. видеть. Одно отверстие желательно разместить внизу, а другое вверху. При закрытом варианте отступления обязательно собирать напольное покрытие из негорючих материалов.
Как кросс-оверлей?

Дымоход
Иногда бывает необходимо вывести трубу через перекрытия. Сделать это можно с помощью ящика, внутри которого есть отверстие. В него вставляется насадка — специальный элемент, используемый для описанных целей.Толщина коробки должна быть на 7 см больше, чем толщина перекрытий. Это единственный способ защитить крышу от огня. Но для обеспечения безопасности использования дымохода необходимо очень прочно прикрепить воздуховод к потолкам и соединить с их конструкциями.
Труба не должна иметь стыков. Это очень важный момент. Перед тем, как самостоятельно установить распределительную коробку, необходимо сделать правильную разметку маркером. На этом этапе очень актуальна поговорка о том, что нужно предварительно 7 раз отмерить и только потом отрезать.Проделывать отверстия в потолке можно только тогда, когда выбрана соответствующая коробка, а труба правильно расположена.
Как сделать изоляцию труб
После установки воздуховода и трубы этот элемент дымохода необходимо тщательно изолировать. Для этих целей, маты из фольги на основе базальта, обработанных огнеупорной мастики используются. Отверстие в крыше тоже желательно заделать. В этом случае стоит использовать утеплитель из минеральной ваты. Им желательно замаскировать все отверстия, контактирующие с трубой.
Дымоход на крышу

Монтаж дымохода на крышу
Перенести сэндвич-трубу на крышу позволяет специальная перемычка. Печи-печи называют это резкой кровли. Этот элемент подбирается с учетом уклона кровли. Зная его, будет несложно проделать этот этап работ своими руками. Он состоит из трех операций:
Маркер отмечает внутреннюю часть крыши.
Своими руками вырезается отверстие, диаметр которого соответствует диаметру трубы дымохода.
Это изоляция. Для этого к кровле изнутри крепится лист оцинкованной стали. В нем предварительно вырезается отверстие для дымохода, и выводится труба. Верхняя резка крыши. Сверху собирает столько звеньев, сколько необходимо для достижения запланированной высоты. А затем сверху закрепляется зонт, защищающий дымоход от атмосферных осадков.
Примечание! На этом участке прохода через крышу труба дымохода не должна иметь стыков.
Особенности эксплуатации дымохода
Трубный сэндвич — продукт нового поколения. Они имеют сборную конструкцию, что значительно упрощает монтаж надежного дымохода. Но во время его эксплуатации внутри накапливается сажа. Его нужно снимать дважды за отопительный сезон. В противном случае велик риск уменьшения полезной площади сечения трубы, что приводит к снижению тяги.

Как работать с трубой
Поэтому чистить дымоход придется постоянно.Для облегчения задачи в ее нижней части устанавливается специальное стекло, либо пристраивается дверца, обеспечивающая доступ внутрь сэндвича трубы. Есть правила, соблюдение которых предотвращает образование слоя сажи. Вот основные из них:
Для топки печи или камина нужно как можно меньше использовать дров хвойных пород. При горении выделяют смолы, которые очень быстро оседают на внутренних стенках многослойной трубы.
Такой же результат можно получить, бросив в духовку сырые дрова.Печи предупреждают, что влажные пары так же опасны для дымохода, как и смолы.
Не стоит каждый раз сжигать бытовой мусор в духовке.
Если в доме есть дровяная печь или камин, позаботьтесь заранее и подготовьте древесину твердых пород. Купите хорошо просушенную древесину.
В качестве эффективной меры предосторожности бросьте охапку осиновых дров в печь в конце топки. Они очень быстро выгорают и дают сильное пламя, которое хорошо сжигает сажу в дымоходе.
Обобщение тем
Как видите, сборка сэндвич-трубы своими руками — трудоемкая задача, но ее можно реализовать, предварительно изучив материал и просмотрев несколько видеоуроков, размещенных на сайте. Прежде чем решиться на такой эксперимент, нужно внимательно оценить собственные возможности и решить, сможете ли вы выполнить такое задание.
Соблюдая все вышеперечисленные правила, можно рискнуть и осуществить установку. Т — Установка сэндвича с дымоходом своими руками — основные этапы монтажа Г — Правильный монтаж сэндвича с дымоходом своими руками — процесс трудоемкий.Это требует соблюдения строгих правил и норм пожарной безопасности. Знание особенностей каждого этапа установки значительно упрощает задачу. K — Монтаж многослойной трубы своими руками

Система отопления в любом здании состоит из двух элементов. Это установка самого теплогенерирующего агрегата — котла, работающего на газе, жидком или твердом топливе, и системы, облегчающей отвод продуктов сгорания. Установка этих элементов требует пристального внимания.От работы системы в целом зависит теплоснабжение в доме и безопасность людей.
В статье мы рассмотрим, как правильно установить уличный дымоход своими руками, представим ряд советов от мастера, как спроектировать дымоход. Если дымоход неправильно смонтирован снаружи дома, это может привести к неприятным последствиям: обратная тяга выхлопной системы (попадание продуктов сгорания в помещение), это может стать причиной возгорания и травмирования людей.Также может быть недостаточный нагрев. Если вы пришли к выводу, что уличный дымоход вас вполне устраивает, вы можете сделать это самостоятельно, не прибегая к помощи извне, и сэкономить значительную сумму денег.
В настоящее время популярны утепленные наружные дымоходы, их обычно называют «сэндвич» (см. Монтаж дымохода сэндвич).
У них есть свои преимущества:
Хорошая тяга (способствует повышению эффективности тепловой установки).
Преодоление порога конденсации.
Минимальные отложения сажи на стенах.
Прочность конструкции.
За наружным дымоходом легко ухаживать.
Минимальный вес.
Допускается установка в деревянных домах.
Соответствует нормам пожарной безопасности.
Сэндвич с дымоходом состоит из трех компонентов:
наружная труба;
внутренняя трубка;
слой теплоизоляции.
Для таких систем существует три типа присоединения:
фланцевое;
байонетное соединение;
Тип подключения мостика холода.
Внимание: Основное требование для всех типов соединений одно: высокая герметичность. Обратите на это особое внимание.
Конструкционные элементы
Перед тем, как приступить к монтажу самостоятельно, необходимо знать устройство наружного дымохода. Главное — определиться, какие элементы вам понадобятся и их количество. Сделайте рисунок и добавьте все необходимое в список.
Любой агрегат тн для производства тепла — котел.
Отводы — регулируют движение выхлопных газов. Название колена содержит информацию об угле наклона. Отводы приваривают аргоновой сваркой или вольфрамовым электродом в атмосфере аргона. На них могут быть установлены ставни различного типа и смотровые окна.
Демпфер для установки на отводы, трубы, тройники и переходы.
Подставка под тройник изготовлена из нержавеющей квадратной трубы. Крепление к стене осуществляется при помощи дюбелей.Для правильного монтажа дымохода понадобится подходящая подставка для тройника. Обязательно укажите в заказе расстояние между дымоходом и стеной.
Тройник 45 утепленный, нержавейка, необходим для подключения котла к низу дымохода, вертикальное направление. Трубку отвода конденсата и смотровое окно можно установить сбоку от конструкции или внизу тройника. Чтобы соблюдались все требования по монтажу дымоходов после сборки, дверцу смотрового окна следует посадить на силикон.Бывают тройники прямые, цельные и сборные, присоединения к ним производятся под разными углами.
Кронштейны изготовлены из нержавеющей трубы. Обязательно уточняйте расстояние от стены до дымохода при его заказе (для соблюдения правил пожарной безопасности).
Внешний дымоход должен быть изолирован. Дымоход вместе с теплоизоляцией помещается в защитный кожух и образует так называемый сэндвич. Стандартный размер трубы — полметра или метра, для изготовления кожуха используется не только нержавеющая сталь и оцинковка, но и материал заказчика.Для теплоизоляции используется керамическая вата или базальтовое волокно.
Кронштейн дюбеля усиленный, применяется для усиленного крепежа. Это помогает с боковыми нагрузками, с их помощью монтируются разгрузочные и расширительные стаканы.
Верх , труба теплоизоляционная в защищенном кожухе. Диаметр самого кожуха постепенно уменьшается и приближается к диаметру трубы, это позволяет защитить утеплитель от внешних воздействий.
Заглушка , нержавеющая сталь, которой придается желаемая форма путем сварки вольфрамовым электродом.
Теперь вы имеете представление о комплектующих и можете правильно выбрать все детали дымохода для отопительного котла. Правильно рассчитайте длину и сечение конструкции.
Осторожно: На этапе разработки дымоходной системы следует учитывать такие параметры, как размер и высота сечения. Тяга увеличивается с увеличением длины, чем выше труба, тем сильнее тяга. Однако очень высокий дымоход будет создавать большое аэродинамическое сопротивление движущимся продуктам сгорания.Размещение дымоходов четко регулируется СНиП 2.04.05-91 . Сечение дымохода имеет значение. Как правило, определяется: отношение внутреннего диаметра дымохода к максимальным размерам проема каминной топки (высота / ширина) будет 10: 1.
При выборе диаметра дымового канала следует учесть, что согласно ГОСТ 9817-95 площадь дымоходного канала по сечению трубы должна быть не менее 8 см 2 на киловатт мощности. мощность отопительного агрегата (камин, бойлер или печь).А расчетное значение скорости отходящих газов в самом котле должно иметь интервал 0,15 — 0,6 м / с.
Монтаж конструкции
Внешний дымоход (его основная часть) устанавливается снаружи здания, который соединяется горизонтальной трубой через стену здания с тепловым узлом. После установки отопительного котла нужно подключить его к трубе дымохода, который будет располагаться снаружи здания. Это не так сложно, как кажется на первый взгляд.Однако необходимо соблюдать некоторые правила.
Правила работы
Монтаж дымохода во всех случаях производится от котла отопления, а точнее — от вскипания. Труба для отвода газов всегда надевается на предыдущую, это позволяет избежать попадания влаги на изоляцию.
Для герметичности конструкции используется термостойкий герметик, **не менее 1000 * С.
Хомуты следует применять в отходах компаундов, тройников и труб.
На расстоянии двух метров наружный дымоход необходимо жестко закрепить к стене специальными скобами. Их также стоит использовать для крепления тройников.
Горизонтальные участки дымохода не допускаются более одного метра.
Избегать контакта газовых труб с дымоходными каналами и электропроводкой.
Когда труба проходит через горючую конструкцию, используйте специальные пожарные трубы.
Установите съемную дверцу для чистки (это нужно делать два раза в сезон) конструкции в основании дымохода.
Монтаж
Когда о конструкции все известно и материал готов, можно приступать к основным работам.
Подключаем дымоход к трубе отопительного котла при помощи отвода, трубы или тройника (в зависимости от конструкции).
Соединяем трубу с дымоходом с необходимым переходным узлом.
Стыки обрабатываем герметиком и устанавливаем хомуты.
Проход через стену осуществляется с помощью специальной проходной трубы (в месте прохождения стены стыковка запрещена).
Внимание: Все звенья дымохода должны быть плотно прилегающими, вставлять одно в другое без зазоров, входное расстояние должно быть не менее 0,5 сечения трубы (глубина посадки).
Готовим монтаж вертикальной части конструкции. На конце горизонтальной трубы, выведенной через стену, крепим тройник крепежом для вертикальной трубы. Если мы используем колено, следует создать условия для очистки горизонтального зазора соединения.При использовании тройника нижний вывод перекрывается заглушкой, которую снимаем или используем тройник с ревизией. Как и зачем крепить дымоход, зависит от его расположения. Труба крепится к стене настенными скобами через каждые 2 метра. Если основная труба тяжелая, установите колено на опору. Часто бывает, что сделать крепеж к стене по всей длине конструкции невозможно, в этом случае используются растяжки.
Устанавливаем хомут с ушками, к ушкам прикрепляем зажимы и уже прикрепляем к ним тросы удлинителей нужной длины.В этом случае кабель от растяжек должен быть не менее 3 мм в диаметре.
В местах крепления растяжек устанавливаем рым-болты или анкеры (выбираем исходя из поверхности крепления).
Следующим шагом будет подъем и закрепление всей конструкции вертикальной трубы. Возможна установка деталей, но это небезопасная работа на высоте, а иногда и вовсе невозможная. Как правило, трубу собирают на земле , скрепляют все детали хомутами, подготавливают крепления для растяжек и скоб.
Чтобы облегчить этот процесс, мы используем петлю.
Подбираем нужный колен для соединения и производим навеску крепления к краю наружной трубы, привариваем.
Готовый конец трубы приподнимите на уровне стыка и также прикрепите петлю к концу колена.
Подъем всей конструкции осуществляем с помощью прилагаемых тросов и рожка. Делать это нужно в хорошую погоду, недопустимо выполнять при порывах ветра.
Осуществляем крепление в доступных местах.
Для устойчивости немного поправляем растяжки.
Откручиваем гайки, которые крепили петлю. Сами болты срезаем болгаркой и выбиваем концы.
Выбиваем петлю и закрепляем оставшиеся болты на стыке.
Производим полную растяжку. Регулировку натяжения производим стяжками винтами.
Установка подошла к концу. Изготавливаем фитинги для стыков и герметизации стыков.После того, как проведем утепление вертикальной трубы, делаем утеплитель (это позволит избежать появления конденсата). Теперь по поводу отопления дома можно быть спокойным.
Сегодня практически каждый частный дом оборудован дымоходом. И в большинстве случаев имеет практическое значение, а не чисто декоративное. Это связано с тем, что частные дома очень редко подключаются к центральному отоплению, они отапливаются с помощью котлов, печей и т.д. И дымоход во всем этом деле играет очень важную роль.Через него выходит пар и дым. Это способствует правильному функционированию любой системы отопления. Монтаж дымохода — очень сложный и кропотливый процесс.
Введение
Дымоход представляет собой сложную конструкцию, предназначение которой — отвод побочных продуктов отопления из топки в атмосферу, защищающую дом от сырости, горения, смолы и горения стен. Он является неотъемлемой частью практически каждого загородного дома или дачи.
Принцип действия данной конструкции заключается в ее способности создавать естественную тягу, которая удаляет пар, смолу и т. Д.Установка дымохода — очень ответственный процесс. Если при его строительстве допустить ошибки, можно не получить желаемый результат и заработать массу проблем. Например, недостаточно мощная тяга для определенного типа топки, что чревато отравлением.
Существует множество различных конфигураций дымоходов, которые различаются как по цене установки, так и по тяге и другим характеристикам. У каждого из них есть свои недостатки и преимущества. Давайте поговорим о том, что бывают разные типы дымоходов, какие инструменты необходимы для их установки и как правильно их установить.
Инструменты
Перечислим минимум инструментов, которые понадобятся при выполнении работ по установке дымохода. Этот набор может отличаться в зависимости от того, какой тип системы вы устанавливаете. Итак, приступим. Вам необходимо подготовить следующие инструменты: Болгарка
(к ней — набор дисков для работы по камню и металлу).
Шлифовальный станок.
Молоток.
Молоток с набором сверл разного диаметра.
(для удобства лучше иметь большой и маленький).
Ведро, мастерок, угольник, рулетка — небольшие аксессуары, которые упростят работу.
По возможности приобретите монтажный пистолет.
Теперь можно приступить к работе. Установить дымоход или возвести его не так уж и сложно, если у вас есть голова на плечах и рабочие руки.
Материалы
Сегодня существует множество различных типов дымоходов, которые строятся из разных материалов. В зависимости от типа конструкции покупается определенный набор материалов.Так, например, установка сэндвич-дымохода предполагает использование в работе таких комплектующих:
труб различного диаметра, которые вставляются друг в друга;
наполнитель (изоляционный материал) с рабочей температурой до 700 градусов Цельсия — это то, что находится между трубами;
крепеж для труб;
шурупы по дереву;
зажимы и скобы;
отводы труб — необходимые для отводов труб и т. Д.
Для кладки традиционного кирпичного дымохода нужен цемент, специальный зонт для прикрытия трубы и т. Д.И здесь уже видно, насколько различаются расходные материалы для той или иной конструкции. Таким образом, определившись с типом дымохода, мы начинаем поиск и закупку всего необходимого для его установки.
Требования к современному дымоходу
Любой современный дымоход, будь то сэндвич или кирпич, должен соответствовать определенному набору требований. И что это за требования?
Должен быть устойчивым к влаге. Процесс конденсации приводит к тому, что стены дымоходов, как кирпичные, так и металлические, способны к саморазрушению.
Мощная тяга.
Хороший дымоход выдерживает температуру до 1000 градусов Цельсия.
Он должен иметь отличную стойкость к химическим веществам.
Гладкая внутренняя поверхность (очистить такую конструкцию будет намного проще).
Соблюдая правила установки дымохода, можно добиться хороших результатов и построить действительно хорошую, качественную систему вывода продуктов сгорания.

Основные разновидности
Существует множество различных классификаций дымоходов, но сегодня мы поговорим о таких типах как:
Кирпичный дымоход.
Сэндвич с дымоходом.
Коаксиальные конструкции.
Газовый радиатор как своего рода дымоход.
Поговорим конкретно о них, так как они наиболее популярны у дачников и владельцев загородных домов. Стоит отметить, что каждый из видов имеет свои достоинства и недостатки, поэтому только вы будете выбирать, какой из них вам подходит.
Кирпичный дымоход
Монтаж дымохода из кирпича, а точнее его возведение от цоколя до козырька, — довольно сложный процесс, включающий множество этапов и правил, которые необходимо знать и соблюдать.Начнем с того, что одна такая конструкция рассчитана максимум на две печи при условии, что они будут находиться на одном этаже.
В этом случае большое значение имеют правила установки дымохода. Отчасти они касаются кладки. Каждый кирпич должен перекрывать лежащий ниже шов — это позволит избежать саморазрушения. Считается, что возведенная таким способом конструкция намного прочнее любой другой.
Температура на дне духовки слишком высока.Особенно, если дом отапливается углем. Чтобы не повредить основание трубы, на топку монтируется специальная насадка из нержавеющей стали, которая впоследствии облицовывается двойным слоем кирпича. Размер такой конструкции зависит от высоты потолков и самой печи. Для кладки необходимо использовать только глиняный раствор с добавлением цемента. Очень важно сделать специальный клапан, который закроет всю дыру — он будет служить регулятором для увеличения или уменьшения тяги.
Допускается также строительство дымоходов внутри наружных стен, с одним, конечно, одним условием: если они сделаны из негорючих материалов. В последнее время в основе большинства этих систем лежит стальная труба, которую впоследствии изолируют и кладут кирпичом.
Монтаж дымохода: технология «сэндвич»
Технология «сэндвич» — сложная и дорогая конструкция, способная выдерживать высокие температуры, как кирпич. Огромное преимущество этого дымохода в том, что его практически не нужно обслуживать.Единственное, что нужно — это периодически его чистить.
Сэндвич с дымоходом состоит из трех основных элементов. Во-первых, внутренняя и внешняя трубы вставляются друг в друга. Швы каждого из них необходимо правильно сварить и обернуть защитной негорючей тканью или волокном. Зазор между трубами заполнен специальным огнестойким и жаропрочным материалом, не позволяющим внешней трубе сильно нагреваться. Это третий элемент.
Установка сэндвич-дымохода потребует много времени и сил, но оно того стоит.Завершающий этап работ — крепление конструкции снаружи стены дома. Осуществляется этот процесс с помощью специальных зажимов, креплений и скоб.
Коаксиальный дымоход
Установка коаксиального дымохода чаще всего выполняется на парогенераторах, газовых котлах и т. Д. Эта технология чем-то похожа на сэндвич, но вместо прокладки внутри просто устанавливаются прокладки, которых нет. дайте трубам соприкоснуться. Такую систему, в отличие от других разновидностей, можно вывести в горизонтальном положении через внешнюю стену.Эта установка сегодня очень популярна, и наиболее часто используется коаксиальный вид.
Вы спросите: «Почему их устанавливают только на газовые котлы и генераторы?» Ответ очевиден. Все дело в том, что температура в таких котлах на выходе намного ниже, чем у настоящих печей. Именно поэтому этот вид больше нигде не используется. Установка газового дымохода аналогична установке сэндвич-системы.
Дымоход модульный керамический
На сегодняшний день модульные дымоходы пользуются большим спросом, несмотря на заоблачные цены.Это связано с тем, что такие конструкции несут в себе два ключевых качества, очень важных для человека — они очень просты в установке и достаточно надежны. Такие дымоходы можно прокладывать даже внутри деревянных стен, необходимо только соблюдать зазор между стеной и керамикой — 5 см. К тому же у них очень привлекательный внешний вид.
Монтаж такого дымохода очень прост. Для этого необходимо соединить между собой уже готовые участки трубы (модули), хорошо их закрепить и заполнить стыки специальным герметизирующим раствором, после чего всю конструкцию следует закрепить к / в стене.

Дымоход для бани
Практически любой хозяин дачного участка хочет иметь сауну или баню в доме или поблизости. Самым главным элементом последнего является духовка. Ведь именно она создает высокие температуры в парилке. А для этого требуется качественный монтаж топки и дымохода, которые будут работать, так сказать, в тандеме. Лучше всего для такого дела использовать традиционные кирпичные конструкции.
Правила монтажа такого дымохода мы уже рассмотрели выше.Так что особых вопросов быть не должно. Во всем остальном установка дымохода в бане возможна как внутри, так и снаружи помещения. Решайте, как всегда, за вас. Но опытные специалисты советуют возводить конструкцию внутри. Стены дымохода очень горячие, они способны повышать температуру в помещении. Однако если вы не уверены в своих силах, лучше всего доверить такую работу профессионалам, которые сделают все качественно и быстро.

Проблемы с установкой дымохода
Установка дымохода может сопровождаться большим количеством проблем, а неправильно построенная система просто сведет на нет все усилия и добавит головной боли.Могут возникнуть сложности. Одной из причин может быть неправильно подобранный материал. Например, если положить в основание печи плохой кирпич, можно остаться без дымохода, так как он быстро потрескается и осыпется. Кроме того, необходимо знать конструктивные особенности такой системы, чтобы не пропала тяга. Например, высота трубы над прилегающей частью кровли должна быть не менее 0,5 м, а для домов с комбинированной крышей (плоской) — не менее 2.0 мин. И еще один важный момент. Устья кирпичных каналов на высоту 0,2 м следует защитить от атмосферных осадков слоем цементного раствора или заглушкой из кровельной или оцинкованной стали.

Конечно, лучше учиться на чужих ошибках, чтобы не делать свои собственные. И промахи в этом случае чреваты большими неприятностями. Неправильный дымоход может испортить весь ваш дом. Например, обгоревшие стены легко могут стать причиной пожара. Поэтому, прежде чем что-то начинать, нужно все тщательно спланировать и продумать.Посоветуйтесь со знающими людьми, перечитайте специальную литературу, наконец-то перестрахуйтесь и доверьте установку столь важных систем профессионалам. От этого проблем будет меньше, а с работой справишься быстрее.
Инструкции по установке труб из ХПВХ
| FlowGuard Gold
FlowGuard Gold ^® соединяется с помощью быстрой и простой одностадийной сварки растворителем, исключающей необходимость использования отдельной грунтовки. Местные нормы и правила определяют, какой метод приемлем в вашем регионе, но двухэтапный метод чаще используется в США.S. Эти указания представляют собой обзор инструкций, разработанных Ассоциацией пластиковых труб и фитингов. Перед установкой проверьте местные нормы и правила и инструкции, утвержденные производителем.
FlowGuard Gold Краткое руководство по установке из ХПВХ на английском языке
Инструкции по установке на испанском языке**
Пошаговая инструкция
1. Отрежьте трубу
FlowGuard Gold можно разрезать с помощью трещоток , дисковых фрез или пилы с мелкими зубьями.При врезании в ранее установленный FlowGuard Gold избегайте использования трещоток, поскольку они могут нарушить целостность ремонта. Если на конце трубы видны какие-либо признаки повреждения трубы, отрежьте минимум на 2 дюйма от видимого повреждения.
Не используйте трещотки на ранее установленной трубе.
2. Подготовить трубу и фитинги
(a) Удалите все заусенцы или опилки и снимите фаску с конца трубы с помощью инструмента для снятия фаски.Если инструмент для снятия фасок недоступен, подойдет острый нож или напильник, но они не предпочтительны.
Чистой сухой тряпкой сотрите грязь и влагу с поверхностей стыков.
(b) Проверьте посадку трубы и фитинга, труба должна соприкасаться со стенкой муфты на 1/3 — 2/3 пути в муфту фитинга. Если на этом этапе труба полностью входит в фитинг, выбросьте фитинг.
Немедленно переходите к шагу 3, не проверяйте установку нескольких фитингов одновременно, так как это может увеличить риск того, что установщик забудет приварить растворителем одно или несколько соединений.
3. Нанесите одноэтапный растворяющий цемент FlowGuard Gold
Нанесите толстый ровный слой одноэтапного цемента на растворителе FlowGuard Gold на внешнюю поверхность конца трубы. Затем, используя тот же аппликатор, без дополнительного цемента нанести тонкий слой внутрь штуцера. Не допускайте скопления излишков цемента в фитинге и сборке труб.
Большинство местных нормативных документов допускают использование одноэтапных цементов на основе растворителей, всегда проверяйте свои местные нормативные требования. Обеспечьте надлежащее покрытие цементом трубы и фитинга.Слишком мало цемента на растворителе может привести к образованию зазоров и путей утечки, а слишком большое количество цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчающих материал. Чтобы избежать посадки в сухом состоянии, сольвентные цементы FlowGuard Gold доступны со специально разработанным УФ-индикатором, который позволяет подрядчику или установщику проверять сварные соединения с использованием растворителя с помощью простого УФ-фонарика.
4. Соберите шарнир
Сразу после нанесения цемента на основе растворителя вставьте трубу FlowGuard Gold в фитинг, повернув трубу на ¼ на ½ оборота при установке, чтобы обеспечить равномерное распределение цемента.Правильно выровняйте фитинг и удерживайте сборку примерно 10 секунд, чтобы соединение застыло.
5. Проверьте правильность установки
Вокруг стыка должна быть видна ровная полоска цемента. Если этот валик не виден, это может указывать на неправильное нанесение цемента на основе растворителя. В этом случае разберите и переделайте соединение, чтобы обеспечить целостность системы.
Сухая установка крайне редка, и ее можно полностью избежать при правильной установке.Проверка наличия непрерывной полоски клея на основе растворителя на фитинге является важным шагом для обеспечения целостности системы.
Напоминаем, что эти указания являются обобщением инструкций, разработанных Ассоциацией пластиковых труб и фитингов. Перед установкой проверьте правильность инструкций производителя и местные нормы.
Что и чего нельзя делать при установке
Не выполняйте предварительную сборку водопроводной системы без цемента на основе растворителя, это увеличивает риск отказов при сухой установке.
Обеспечьте надлежащее покрытие цементом трубы и фитинга. Слишком мало цемента на основе растворителя может привести к образованию зазоров и утечек, а слишком большое количество цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчающих материал.
Сухая установка крайне редка, и ее можно избежать при правильной установке. Всегда визуально осматривайте стык, чтобы убедиться в наличии непрерывной полоски клея на основе растворителя на фитинге.
Всегда оставляйте место для расширения и сжатия трубы.
Не размещайте подвесы или ремни, которые ограничивают естественное движение трубы из-за расширения и сжатия.
Не упирайтесь коленами или тройниками в неподвижные конструкции (балки, стойки, стены и т. Д.).
Ни в коем случае не используйте труборезы ножничного типа.
При резке старых труб используйте пилу с мелкими зубьями или диск. Не используйте трещотки на старых трубах.
Никогда не устанавливайте водопроводные трубы в неизолированных местах, которые могут быть подвержены замерзанию.
Избегайте чрезмерного напряжения в системе.
Используйте только химически совместимые вспомогательные строительные материалы.
Обучающее видео по сварке растворителем
Расширение и сжатие
FlowGuard Gold CPVC расширяется примерно на 1 дюйм на 50 футов прямой длины трубы при повышении температуры на 50 ° F. Расширение и сжатие в основном влияют на линии горячей воды, но могут повлиять на линии холодной воды, когда они установлены в необычно горячих или холодных условиях.При учете расширения и сжатия важно следовать нескольким передовым методам, включая:
Не создавайте дополнительных нагрузок на трубы или фитинги в расширительном контуре, смещении или изменении направления.
Не ограничивайте естественное движение трубы в направлении расширения и сжатия.
Всегда оставляйте достаточное расстояние между локтями и держателями / ограничителями.
В большинстве случаев расширение и сжатие можно компенсировать обычными изменениями направления.Для длинных прямых участков потребуются петли или смещения. При установке под плиту установите трубу таким образом, чтобы она изгибалась из стороны в сторону в траншее, чтобы учесть расширение и сжатие.
FlowGuard Gold Инструкции, утвержденные производителем
Всегда обращайтесь к местным нормам и инструкциям производителя для конкретного производителя FlowGuard Gold, который вы используете:
.
