Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме. Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

• Два проходных выключателя.

• Трехжильный провод типа ВВГнг 3*1,5 мм² или NYM 3*1,5 мм²
• Светильник.
• Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

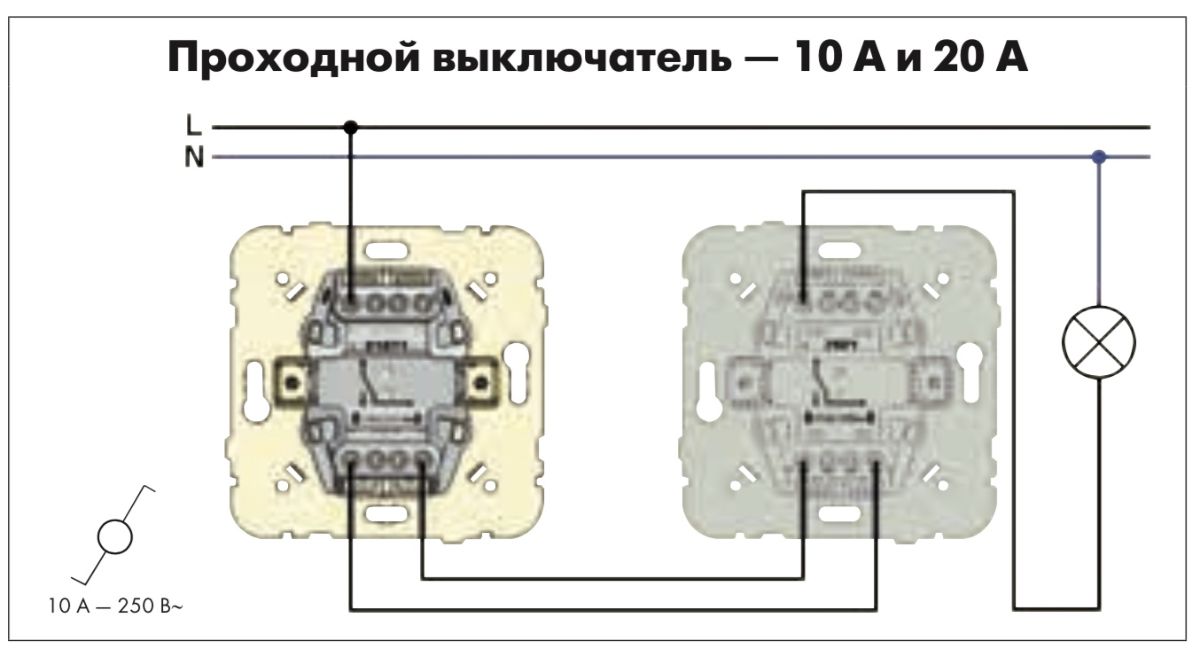

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (

1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери.

Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

• проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
• другой проводок (он называется фазный) соединяет общий контакт выключателей
• контакты выключателей соединяют между собой (тут используется коробка)
• фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

• проходные выключатели лишены положения «Выключен» (выкл. ) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
• когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

• модели и типа устройства
• опыта мастера, который устанавливает проходной выключатель
• особенности мест, где будет расположено устройство
• сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Как подключить выключатель света: схемы

Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Виды

Существуют различные типы переключателей света, которые используются для управления лампами в квартире или доме. Рассмотрим основные:

1. Одноклавишные;
2. Двухклавишные;
3. Трехклавишные;
4. Сенсорные;
5. Дистанционные.

Одноклавишный коммутатор света является самым простым из существующих. В корпус устройства при помощи винтового соединения устанавливается металлическая скоба. Она управляет выключающей пластиной. По бокам скобы расположены лапки, при помощи которых вся конструкция устанавливается в коробку. Также в корпусе находится отделение с проводами.

Двухклавишный представляет собой два одноклавишных выключателя в одном корпусе. Особенностью является большее количество групп проводов. Вы можете подключить люстры с большим количеством лампочек или несколько ламп в разных комнатах. Аналогичную конструкцию имеют и трехклавишные модели.

Фото — одно и двух клавишные

Сенсорная модель работает за счет электрической схемы, встроенной в корпус. Часто оснащаются диодом, подсветкой или регулятором выключения. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. Модель с индикатором часто используется в местах общественного пользования.

Фото — сенсорный

Дистанционный прекрасно подойдет для управления освещением большого дома или квартиры. Он состоит из выключателя, оснащенного приёмником сигналов, и блока управления. Вы можете включать и выключать свет непосредственно от блока или используя для этой цели пульт. В основном используется в различных комплексах, а также в системе «Умный дом».

Фото — дистанционный

Как подключить одноклавишный

Для работы Вам понадобится выбранный коммутатор, распределительная коробка и лампа, к которой будет производиться подключение. Напрямую соединить однокнопочную модель очень просто. Как подключить одноклавишный выключатель света на одну лампочку:

1. Фазный провод сети питания нужно подключать только через контакты устройства переключения, в противном случае лампа всегда будет под напряжением, что очень опасно. Всегда фаза подключается на разрыв. Очень часто домашние мастера устанавливают соединение разрыва на нулевой провод, что может стать причиной короткого замыкания или даже возгорания;
2. Далее, последовательно соединяете провода настенного переключателя света и прибора освещения с питанием. Фаза питания – к коммутатору, ноль лампы к нулю фазе, фаза лампы с нулем выключателя.

Фото — подключение одноклавишника

Более сложно установить соединение на несколько ламп. Там нужно учитывать фазовые провода сразу нескольких потребителей. Просто будьте внимательны и строго следуйте озвученной схеме. Она работает следующим образом: при включении переключателя света (позиция вверх), на лампу начинает поступать электрический ток. Если клавишу опустить вниз – цепь разрывается, и поток направленных частиц прекращается.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре



Как самому подключить двухклавишный выключатель света:

1. В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
2. В распределительную коробку нужно завести фазовый провод сети и её ноль;
3. Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
4. Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
5. Нулевой провод выключателя соединяется с нулями ламп и сети;
6. Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

1. Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
2. Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Как установить проходной

Сейчас очень популярной стала установка выключателей, которые позволяют из разных частей комнаты отключить одну группу. Рассмотрим, как правильно подключать проходные выключатели света:

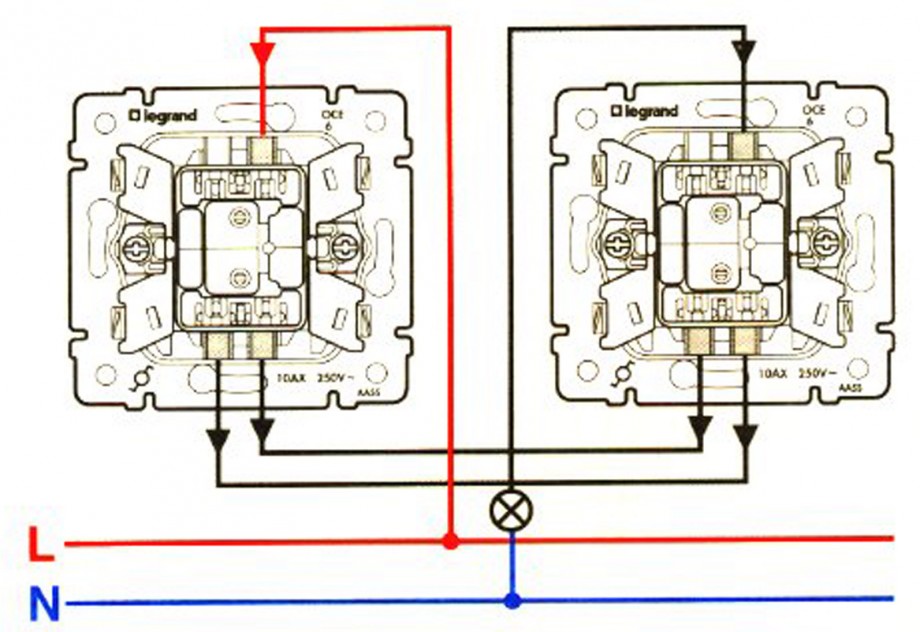

Фото — схема подключения для проходного выключателя

1. В схеме учитывается соединительная коробка, т. к. без неё будет сложно осуществить подключение;
2. Нужно нулевой провод фазы завести в распредкоробку и соединить его с нулем лампы. Центральный фазный кабель соединяется с контактом ввода одного из выключателей на выбор;
3. После этого два переключаемых контакта одного выключателя требуется соединить с аналогичными выводами второго;
4. Теперь после соединения выключателей фаза с одного (к которому она была подключена ранее) переносится на второй. Все укладывается в коробку и закрывается.

Фото — принцип работы проходной модели

Обязательно изолируйте все контакты, иначе они будут коротить. Многие специалисты рекомендуют пользоваться спайкой контактов – она надежнее и долговечнее, чем изолента.

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

• 3 контакта или одинарный метод;
• спаренный или перекрестный способ (для подключения 4 и более светильников).

Разные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

• количество источников света;
• расположение светильников: параллельное или последовательное;
• сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

• Если у вас длинный коридор или есть затемненные повороты в проходе.

• В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

• В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

• На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

• Для монтажа переключателя используют трехжильный провод.

• Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

• Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

• Белый или серый  — фаза — жила, по которой ток движется к светильнику.

• Синий — ноль — провод с обратным движением тока.

• Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

• Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

• Соедините заземляющие жилы.

• Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

• Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

• Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

• Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

• Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

• Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

• Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Подключение проходного выключателя — схемы подключения, принцип работы

Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

• вход соединяется с первым выходом;
• вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Подключение проходного выключателя

При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:

1. Провод ноль выводится непосредственно на источник света.
2. Заземление – туда же.
3. Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.

Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.

Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.

Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).

Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:

• его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
• а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.

При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

схема подключения на 2 и 3 участка

Ответ на вопрос как подключить проходной выключатель схема подключения даст только человеку, уже знающему что это за устройство. Для тех, кто впервые столкнулся с понятием «проходной выключатель», разъясним немного более подробно с самого начала.

Стандартные выключатели, встречающиеся повсеместно во всех квартирах, к сожалению, не обладают широкими возможностями. Они предназначены для контроля освещения лишь в одном конкретном месте. Это не совсем удобно, ведь, проходя ночью по коридору, приходится выключать за собой свет и возвращаться в комнату в полной темноте. Чтобы исключить такое неудобство, были созданы так называемые проходные коммутаторы.

Что такое проходной выключатель?

Что значит проходной выключатель? Что же такое приспособление собой представляет? Это устройство, собранное по специальной электросхеме, позволяющей осуществлять управление осветительным прибором из нескольких разных участков. К примеру, если вмонтировать двойные рубильники, расположенные в обоих концах коридора, то владельцам дома больше не придется добираться до комнаты в кромешной темноте. К тому же, схема включения проходного выключателя существенно облегчает управление системой освещения и позволяет сэкономить на счетах за электроэнергию. Изготавливаются коммутаторы такой разновидности чаще всего из поликарбоната и оцинкованной стали, что гарантирует долгий срок их эксплуатации.

Подключение проходного выключателя выгодно не только в загородных домах с наличием лестничных пролетов или длинных коридоров – такие устройства пригодятся даже в маленьких квартирах, ведь они существенно облегчают пользование системой освещения. Теперь не придется делать лишних движений и, проходя в другую комнату, возвращаться в предыдущую, чтобы выключить свет. Все светильники можно будет контролировать посредством единого рубильника. И совершенно не важно, что подключать: огромную люстру с обычными лампами накаливания, бра или торшер со светодиодами.

Схема проходного выключателя на 2 участка

Итак, как подключить проходные выключатели и что для этого потребуется? Монтаж проходного выключателя по схеме предельно прост и аналогичен подключению стандартного устройства.

Рассмотрим фото схемы проходного выключателя на 2 участка. Выбранная схема соединения проходного выключателя составляется из соединения двух коммутаторов проходного типа и специальной коробки распределения потока тока. В коробку заводятся провода от осветительных приборов и заранее подобранный кабель на три жилы от рубильников. Провод фазы аккуратно подсоединяется одним из концов к коробке распайки, а другим – к общему контакту первого коммутатора. Аналогичным способом производится монтаж двух оставшихся проводов. Общий контакт входа второго устройства прохода должен быть соединен с кабелем прибора.

Далее второй кабель от прибора освещения контактируется с нулевой фазой распаечной коробки. При этом представленная простая схема проходного выключателя имеет нюанс: необходимо грамотно подобрать сечение трехжильного кабеля, исходя из значения мощности электросети. Реализованная схема подключения проходного выключателя на видео поможет при возникновении затруднений со сбором системы.

О том, как правильно подключить стандартный выключатель света, читайте здесь. О сенсорных, дистанционных, декоративных и прочих видах выключателей света читайте здесь.

Схема проходного выключателя на 3 участка

Также быстро и просто может быть реализована схема установки проходного выключателя на несколько участков. В квартирах требуется связать вместе чаще всего три осветительных прибора. Для этого понадобится приобрести дополнительно перекрестные коммутаторы.

Итак, как подсоединить проходной выключатель, например, на три участка? В таких устройствах имеются уже 4 контакта, поэтому потребуется кабель на четыре жилы. Метод подключения следующий: выходная контактная пара первого рубильника соединяется с проводами за ним следующего и так далее. Общий контактный провод контактируется с кабелем, идущим от осветительного прибора. Провода фазы требуют подключения к коробке распайки и входу первого коммутатора. Если схема как подключить проходной выключатель вам кажется сложной, то на помощь придет подробное видео как подключить проходной выключатель.

Прочтите также:
— Ретро проводка в деревянном доме
— Дистанционный выключатель света с пультом
— Проводка в квартире своими руками
— Особенности электрической проводки в зданиях из бруса
— Какой провод использовать для проводки в доме?
— Замена проводки в квартире

←Вернуться

Стандартная схема подключения однополюсного выключателя света

Самый простой и наиболее распространенный выключатель света на самом деле упоминается продавцами оборудования и электриками как «однополюсный выключатель света». При использовании однополюсного переключателя света переключение тумблера или весла вверх замыкает цепь, включает свет или приборы, а ее опускание разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет два латунных винтовых зажима на стороне, к которой присоединяются черные («горячие») провода цепи.Один черный провод идет от источника питания, а другой идет к свету (ам).

Когда вы выключаете выключатель, он прерывает электричество, протекающее по черному проводу от источника питания к прибору. По этой причине две основные клеммы подключены к черным проводам. Оголенный провод заземления схемы — если он есть — подсоединяется к зеленому винту заземления на переключателе.

Схемы подключения на этой странице могут помочь вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед работой с проводкой. См. Как отключить электричество в доме.

Опять же… белые провода цепи обходят выключатель, ЕСЛИ… белый провод не был преобразован, чтобы выполнять работу черного провода. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного голого или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места.

При подключении переключателей этот тип кабеля можно использовать в качестве ножки переключателя — там, где вам нужны два черных провода для перехода от переключателя к черным проводам, расположенным у фонаря или промежуточной электрической коробки.

Как показано на схемах ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обернуть его черной изолентой, чтобы указать, что он используется как черный провод. Электрические нормы могут отличаться от этой практики.

Стандартная схема однополюсного переключателя света

Схема подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно света. На схемах ниже показаны различные варианты.

Правильная разводка однополюсного переключателя, который управляет светом из центра цепи.

Самый простой способ подключения — это одиночный свет, который появляется в конце цепи.

Когда некоммутируемая цепь продолжается от включенного света, вот как ее подключить.

Диммерный переключатель подключается так же, как однополюсный переключатель. На этой иллюстрации вы можете видеть, как раскаленные докрасна «выводные» провода диммера подключены к входящему черному проводу от источника электроэнергии (электрическая панель), а черный провод идет к черному проводу светильника, который в данном случае , это белый провод, обмотанный черной изолентой.

Диммерный переключатель прерывает черный провод, идущий к осветительной арматуре.

Тип переключателя, который будет управлять освещением в коридоре с любого конца коридора, называется трехпозиционным переключателем; у него есть дополнительный терминал. Для получения информации о различных способах подключения переключателя этого типа см. Раздел «Подключение трехпозиционных переключателей».

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Как установить выключатель света

Поскольку не все чувствуют себя комфортно, работая с электричеством, используйте это руководство, чтобы решить, стоит ли вам делать это самостоятельно или нанять парня.

Требуемые материалы:

• Новый выключатель света
• Тестер напряжения
• Отвертка с плоским жалом
• Доступ к домкрату

---

Чтобы заменить выключатель света, не нужно быть электриком.Вам просто нужно запомнить первый шаг: убедитесь, что питание отключено.

Шаги по замене выключателя света

1. Отключите питание, найдя взломщик и отключив питание в комнате, в которой вы будете работать.
2. Снимите старую крышку переключателя света с помощью отвертки с плоским жалом.
3. Используйте тестер напряжения, чтобы дважды проверить, что на выключатель света нет напряжения, прежде чем начинать работу. Если вы слышите звуковой сигнал, когда кладете тестер на провод, вернитесь к выключателю и убедитесь, что питание отключено.
4. После выключения питания вытащите переключатель с помощью отвертки.
5. Будет два видимых провода, которые нужно будет отсоединить от старого переключателя. Сделайте это, ослабив винты на боковой стороне переключателя.

Примечание. В новом доме третий провод будет наматываться на синий винт на исходном переключателе. Этот провод является проводом заземления, и его необходимо повторно подключить к новому переключателю. В более старом доме заземляющий провод будет недоступен для повторного подключения.* Если вы не уверены в правильности проводов, вызовите электрика.

1. Присоедините провода к новому переключателю света, затянув винты.
2. Убедитесь, что соединение плотно, и вставьте выключатель света обратно в стену.
3. Закрепите крышку.
4. Снова включите электричество и проверьте новый выключатель.

Совет HomeAdvisor:

Если вы живете в старом доме, лучше позвонить профессионалу, чтобы он поработал с электричеством.

---

Установка или замена настенной панели на новую декоративную — недорогой способ добавить немного дизайнерского чутья в любую комнату в вашем доме.Хотя вам не обязательно быть электриком, полезно знать типы доступных переключателей, инструменты, которые вам понадобятся, и детали переключателя, прежде чем пытаться выполнить работу самостоятельно.

Типы переключателей

Переключатели

позволяют току течь, размыкая и закрывая электрические цепи. В свое время они были довольно упрощенными. Более новые модели предоставляют широкий спектр функций, таких как отложенное затухание и возможность запоминать различные предустановленные настройки. При этом четыре основных типа переключателей:

• Выключатели света однополюсные. Самый распространенный тип включает свет или бытовую технику путем поворота переключателя вверх. Переворачивание его вниз приводит к разрыву цепи, выключению света или розеток.
• Двухполюсный выключатель. Двухполюсный переключатель также имеет положения включения и выключения и работает, включая и выключая что-либо из одной области. Однако двухполюсные переключатели часто используются для розеток и приборов, требующих цепей на 240 вольт.
• Трехпозиционные переключатели. Трехпозиционный переключатель обычно используется парами и позволяет включать и выключать свет или розетку из двух разных мест.Эти переключатели не имеют маркировки включения или выключения, поскольку они меняются в зависимости от использования. Вы не можете использовать какие-либо другие переключатели для трехпозиционного приложения, и они должны использоваться парами.
• Переключатели четырехпозиционные. Четырехпозиционный переключатель используется между двумя трехпозиционными переключателями для управления осветительной арматурой или розеткой из трех разных мест. Четырехпозиционный переключатель напоминает двухполюсный переключатель, но на нем нет маркировки включения или выключения.

Каждый из этих базовых типов может иметь дополнительные функции, включая регуляторы яркости, освещение, датчики присутствия, таймеры, датчик движения, а также защиту от воды и безопасности.

Необходимые инструменты и материалы

Очень мало компонентов, которые можно заменить менее чем за доллар, но это все, что нужно для однополюсного переключателя. Помимо покупки переключателя, вам понадобятся материалы и инструменты:

• Отвертка Phillips
• Инструмент для зачистки проводов
• Отвертка шлицевая
• Изолента
• Длинногубцы
• Тестер напряжения

Установка занимает всего около 10 минут . Имея всего несколько специальных инструментов, вы можете справиться с работой, даже если вы никогда не выполняли базовых электромонтажных работ.

Детали выключателя света

Перед тем, как приступить к этому проекту, полезно понять три основных компонента выключателя света.

• Переключатель и пластина. Переключатель и пластина — это те детали, с которыми каждый имеет дело ежедневно. Тарелка выполняет роль художественного барьера, закрывая дыру в стене. Переключатель — это фактическое устройство, которое вы перемещаете вверх и вниз, и управляет включением или выключением света.
• Провода. Эти элементы видны после снятия пластины. Эти провода обрабатывают передачу на терминал, чтобы включить или выключить свет в зависимости от положения переключателя. Количество проводов зависит от размещения переключателя и от того, находится ли он в центре или на конце цепи.
• Клеммы. Клеммы определяют направление проводов в зависимости от положения переключателя. Он посылает электрический сигнал на схему, а затем на источник света или прибор.Плохое соединение с клеммой приводит к неисправностям и сбоям в электросети. Терминал часто имеет пластиковое устройство, которое можно повернуть, привязав провода, чтобы обеспечить их надежное соединение.

Как установить выключатель света

Подготовить:

• Сделайте снимок , показывающий, как электрические провода прикреплены к выключателю тока, прежде чем разбирать их, чтобы облегчить установку и подключение нового выключателя.
• Используйте инструменты с резиновыми ручками и надевайте обувь на резиновой подошве, чтобы обеспечить безопасность во время установки.
• Найдите предохранитель или автоматический выключатель, подключенный к выключателю, и, если в вашем доме используются предохранители, обязательно извлеките его из коробки предохранителей, прежде чем продолжить.

Шагов:

1. Выключите питание. Снимите настенную пластину. Используйте тестер напряжения, чтобы убедиться, что питание безопасно отключено. Поместите записку на электрическую панель, предупреждая других, чтобы они не включали питание снова.
2. Снимите и осмотрите переключатель и провода. Удалите крепежные винты и осторожно извлеките переключатель из настенной коробки.Осмотрите проводку. Обрыв или ослабленный провод может быть причиной неправильной работы переключателя. Отсоедините провода от переключателя и уберите оголенную медь. Если провода подключены сзади, отрежьте провод как можно ближе к устройству и выбросьте все поврежденные провода.
3. Подготовьте провода для подключения к переключателю. Удалите изоляцию так, чтобы было видно три четверти дюйма медного проводника. С помощью плоскогубцев согните концы каждого провода в виде крючка, убедившись, что крючок достаточно компактный, чтобы поместиться на клеммный винт.
4. Подсоедините провода к новому переключателю. Отвинтите каждый из клеммных винтов на новом переключателе, пока их не станет слишком трудно повернуть. Присоедините черный провод к латунной винтовой клемме, повернув провод по часовой стрелке. Подключите белый провод к другой латунной винтовой клемме, намотав провод по часовой стрелке. Присоедините медный провод заземления к зеленому винту заземления, повернув провод по часовой стрелке. Используя плоскогубцы, плотно обожмите концы проводов вокруг каждого винта и затяните винтовые клеммы.
5. Оберните корпус переключателя изолентой. Покрытие всех оголенных проводов и клемм изолентой обеспечивает безопасность.
6. Поместите выключатель в настенную коробку. Осторожно согните провода и вставьте выключатель в настенную коробку. Затяните монтажные винты, чтобы прикрепить коммутатор к настенной коробке.
7. Крышка с переключателем. Установите настенную пластину. Восстановите питание и проверьте переключатель.

Чтобы гарантировать, что часто используемые коммутаторы служат дольше, приобретите специальное или коммерческое устройство.Вы также можете сэкономить время и перерывы, просмотрев материалы и инструменты, которые вам понадобятся для вашего проекта, и собрав все необходимое за одну поездку в магазин, прежде чем начать свой проект.

Заключение

Однополюсный выключатель регулирует свет из одного места. Установка или замена основного выключателя света — не сложный проект, если вы подготовлены, соблюдаете все правила техники безопасности и имеете пошаговые инструкции.

Установка трехпозиционного переключателя со схемой подключения

Уровень сложности: Продвинутый Трехпозиционные переключатели управляют освещением и розетками из двух точек: например, свет в коридоре, которым можно управлять с первого этажа и второго этажа. этаж.Или свет в гараже, который можно включать / выключать из гаража и кухни или кладовой и т. Д. Что вам понадобится для установки выключателя света: Трехпозиционный переключатель Трехходовой кабель с другим проводом для заземления (всего четыре) Клеммные винты №12 провод Плоскогубцы или ножовка линейного мастера Острый нож или режущий инструмент Инструмент для зачистки проводов Ортез руки Буровая установка с удлиненным шнеком электрика Катушка электротехнической проволоки Винты заземления Черная лента Для трехходовых переключателей требуется трехжильный кабель: провод питания, нейтральный провод и провод бегунка или переключатель. Кабель также должен иметь заземляющий провод или всего четыре провода в кабеле. Система также требует трехпозиционных переключателей. Переключатели шире чем у обычных однополюсных переключателей, и у них есть три клеммных винта сбоку (иногда сзади) корпуса переключателя. Два терминала будут с одной стороны корпуса переключателя; один терминал с другой стороны. Четырехпозиционные переключатели имеют четыре клеммы. Этот переключатель работает в сочетании с двумя трехпозиционными переключателями для управления подачей электричества на освещение и розетки из трех мест.Все четыре клеммы окрашены в цвет латуни. Они поддерживают токопроводящие жилы (путевые провода), которые принимают и передают электричество. от каждого из трехпозиционных переключателей. Переключатель на четырехпозиционном переключателе НЕ помечен «ВЫКЛ» и «ВКЛ.». Эти маркировки — единственный способ определить разницу. между ним и двухполюсным переключателем, помеченным как «ВЫКЛ» и «ВКЛ». Для домашней, внутренней проводки желательно использовать провод № 12. Провод №14 приемлем, если цепь защищена на 15 ампер.(Канадский код для внутренних работ требуется проволока №14.) Внимание: Местные и провинциальные нормы и правила должны быть проверены перед началом любого проекта электромонтажа. Большинство кодексов требуют, чтобы все соединения проводов были внутри. выключатель, розетка или распределительная коробка. Если провода, идущие к выключателям и светильникам, будут подвергаться воздействию влаги, используйте провод, предназначенный для влажных локации. Перед началом работ обязательно получите все необходимые разрешения на электричество. ОЦЕНКА НЕОБХОДИМОСТИ ПРОВОДА Информация и иллюстрации основаны на использовании неметаллического кабеля в оболочке (часто называемого торговой маркой Romex).Для рисунка нужны материалы, Измерьте расстояние между новым переключателем и источником питания. Добавьте дополнительную ногу для каждого соединения, которое вы будете делать вдоль линии. Затем, чтобы предоставить Допустимая погрешность, добавьте еще 20%. Например, если вы измеряете 12 футов кабеля между новым переключателем и существующим приспособлением, добавьте еще 2 фута для двух соединений, что составляет всего 14 футов. Затем добавьте к общей сумме 20%, примерно 3 фута. Для этой работы вам понадобится 17 футов кабеля. РАБОТА С ПРОВОДОМ Для соединения проводов провод необходимо протянуть через коробки длиной не менее 6 дюймов, разрезать, а затем снять изоляцию.Вот процедура, которой нужно следовать: Отрежьте кабель до нужной длины с помощью линейных плоскогубцев или ножовки. Острым ножом или режущим инструментом надрежьте внешнюю оболочку, соблюдая осторожность, чтобы не порезать изоляцию, покрывающую провода внутри кабеля. Если возможно, положите кабель на ровную твердую поверхность, чтобы правильно его разрезать. Вы также можете использовать кабельный рыхлитель. Отогните оболочку и обрежьте ее под прямым углом. С помощью приспособлений для зачистки проводов вставьте отдельные провода в канавку подходящего размера в ручке (12 для No.Провод 12 калибра). Скрутите стриппер или поверните на 360 градусов, снятие изоляции с провода, когда она отрывается под режущими лезвиями. Удалите от 3/4 до 1 дюйма изоляции. Соедините провода вместе и наденьте на них соединитель. ДОБАВЛЕНИЕ НОВОЙ ПРОВОДКИ Это включает протягивание проводов через стойки и стропила в задней части стенового покрытия (штукатурка, гипсокартон и т. Д.). Вам понадобится ручная скоба, дрель с длинной насадкой электрика, катушкой с проволокой электрика и большим терпением. При подключении трехпозиционных переключателей провод питания подключается к ОБЩЕЙ клемме, обычно отмеченной «COM». Расположение этой общей клеммы может отличаться. по данным производителя переключателя. Проверить переключатель. Если нет маркировки, общий вывод может иметь черный или латунный цвет. На следующих рисунках проследите каждый провод пальцем или карандашом до вывода на приспособлении. Таким образом, вы убедитесь, что все подключения сделано правильно. Обратите внимание, что оттенки проводов на иллюстрациях соответствуют фактическому цвету.См. Цветной ключ на каждом рисунке. Осторожно: При работе с электричеством всегда отключайте питание на главной панели обслуживания (предохранитель или автоматический выключатель) перед началом работы. Убедитесь, что схема полностью мертвая! Вариант 1. Светильник, управляемый двумя переключателями: питание через распределительную коробку Два трехпозиционных переключателя управляют одним светом, при этом электроэнергия проходит через первый переключатель, течет ко второму переключателю, а затем к Светильник.Заземляющий провод проходит через обе распределительные коробки и потолочную световую коробку и подключается ко всем соединениям, кроме света, с косичкой (коротким отрезком провода) и соединителем. Горячий провод на рисунке черный и подключен к клемме COM. Нейтральный провод белый. Проследите каждый пальцем до вывода на осветительной арматуре, чтобы убедиться в правильности подключения. Некоторые светильники с цепочкой иметь заземление. (Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму) Вариант 2.Светильник, управляемый двумя переключателями: Power Through Light Два трехпозиционных переключателя управляют одним светом с помощью электроэнергии, проходящей через светильник по двухпроводному кабелю. Чтобы закодировать белый провод, который используется как провод питания от светильника через выключатели, на провод в коробках наматывается черная электротехническая лента. Этот Кстати, если вы или кто-то другой войдете в коробки для ремонта, белый провод, обмотанный черной лентой, укажет на наличие горячего провода. Даже когда заклеен черным, белый никогда нельзя использовать провод для подачи питания на клемму прибора.Красный путевой провод (выключатель) проходит только между двумя выключателями, а не между светом. Обратите внимание на соединения заземляющего провода. (Щелкните изображение или здесь, чтобы увеличить диаграмму) Вариант 3. Крепление между двумя трехпозиционными переключателями: выключатель питания Светом управляют два трехпозиционных переключателя, при этом свет между переключателями и питание сначала проходит через переключатель, затем — на свет, и на второй трехпозиционный переключатель.Заземляющий провод соединен с соединителем проводов на распределительных коробках и потолочной коробке. Винты заземления часто обставлены ящиками и имеют зеленый цвет. Совет: Путевой провод проходит через световой потолочный короб, а белый провод проложен черной лентой между приспособлением и вторым переключателем. (Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму) Вариант 4. Крепление между двумя переключателями: сквозное освещение Этот светильник находится между переключателями с источником питания от источника света. Для этого используется трехжильный кабель с заземляющим проводом. Сила сначала проходит через световой потолочный короб, а затем течет к переключателям. Совет: Белый нейтральный провод от источника питания подключается непосредственно к светильнику. Черный или горячий провод подключается к переключателю, а затем отключается. подается обратно через соединения через белый провод, обмотанный черной лентой электрика, чтобы указать, что он горячий. Путевые провода подключены в коробке приспособлений. (Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму) Вариант 5.Концевые огни, управляемые двумя трехходовыми переключателями Эти конечные фонари управляются двумя трехходовыми переключателями с двухпроводным кабельным источником питания, проходящим через первый трехходовой переключатель. Совет: Белый или нейтральный провод полностью проходит через систему соединений с косичками на обоих переключателях и первом световом коробе. Только Двухжильный кабель с заземлением нужен для ящиков у фонарей. Дорожные провода (красные) подключают трехпозиционные переключатели, не заходя дальше система (Щелкните изображение или здесь, чтобы увеличить / распечатать схему) Вариант 6.Два трехпозиционных переключателя управляют двумя световыми приборами: сквозное освещение Освещение с концевой проводкой управляется двумя трехпозиционными переключателями, при этом питание подается через световые коробки по двухпроводному кабелю к двум переключателям. Совет: посмотрите, как подключено питание на фарах: белый провод, обмотанный черной лентой электрика, от ближайшего переключателя к путевому проводу, второй или торцевой светильник, затем подключенный к латунному зажиму. Таким образом вся проволока утилизируется без отходов. Оба белых провода обмотаны черной лентой и путевой провод (обычно красный) указывает на наличие горячих проводов, если переключатели / фары переделаны. (Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму) Вариант 7. Два индикатора между двумя трехпозиционными переключателями: выключатель с сквозным питанием Эти индикаторы между переключателями получают электроэнергию от переключателя. Второй переключатель — это концевой выключатель или концевой выключатель. Оба трехпроводные и двухжильный кабель с заземлением. Совет: Путевой провод подсоединяется к световым потолочным коробкам с отрезком нейтрального провода, обмотанного черной лентой, чтобы указать на наличие горячего провода.Земля провод соединен косичками. Нейтральный провод обходит первый трехпозиционный переключатель. Используйте двойное кабельное соединение между лампами для подключения нескольких проводов (Щелкните изображение или здесь, чтобы увеличить / распечатать схему) Вариант 8. Концевые выключатели: питание через свет Питание через фонари на трехпозиционные переключатели осуществляется по двухпроводному кабелю и заземлению между световыми коробами и трехпроводным кабелем и заземлением на переключателях.Белый или нейтральный провод, обмотанный черной электротехнической лентой, используется в качестве черного провода питания для выполнения соединений повсюду. Заземляющие провода соединены косичками к коробкам осветительных приборов и к клеммам распределительной коробки. Выключатели работают с обоими лампами, но проводка гарантирует, что если одна лампочка загорится вне, другой все равно будет работать. (Щелкните изображение или здесь, чтобы увеличить / распечатать диаграмму) 2004 Интернет-каталог товаров для дома Все права защищены Примечание: на содержание этой статьи распространяется отказ от ответственности.

electric — Как подключить несколько светильников к одному выключателю?

По сути, вы хотите начать с коммутатора. Вы вводите черно-белый провод снизу распределительной коробки (от панели). Это будет кабель 12/2 или 14/2. Вы проводите еще один кабель 12/2 или 14/2 от верхней части распределительной коробки к первому свету. Подключаешь черный провод к выключателю. Вы соединяете 2 белых провода вместе, а затем подключаете другую клемму переключателя к черному проводу кабеля, выходя из этой распределительной коробки к первому свету.Заземляющий провод также должен быть соединен таким образом, но с клеммой заземления на переключателе. У каждого светильника будет кабель «входящий» (от переключателя) и «выходящий» (в сторону от переключателя). К каждому фонарю вы соедините входящий и выходной черные провода вместе, а также 1 клемму на фонаре. То же самое проделываем с белыми проводами. Если на светильник есть клемма заземления, сделайте это также, в противном случае просто соедините входящий и исходящий заземляющие провода вместе. На последнем индикаторе просто подключите входящий черный провод к 1 клемме на фонаре, а затем подключите белый провод к другому. Этот метод называется параллельным подключением, поэтому, если один свет горит, ток все еще может пройти к другим источникам, чтобы зажечь их.

Еще кое-что, о чем следует знать:

Большинство домашних проводов имеют калибр 12 или 14, что соответствует цепи на 20 или 15 ампер соответственно. Максимальная «проектная мощность» — 80% от этой. Допустим, вы используете выключатель на 20 ампер с проводом 12 калибра. Эта цепь должна работать при токе не более 16 ампер. Предположим, вы используете 100-ваттные лампочки на 120 вольт.Использование ватт / вольт = ампер, для 600 ватт / 120 вольт = 5 ампер. Так что это будет нормально работать с 15-амперным выключателем, в зависимости от того, что еще есть в этой цепи. http://www.thecircuitdetective.com/ также является отличным справочником для начинающих электриков, чтобы получить представление о том, как все работает.

Конечный результат должен быть примерно таким:

Как подключить выключатель света — очень просто

Умение подключать выключатель света — один из основных навыков, которым должен владеть каждый домовладелец. Как домовладельцу, вам, вероятно, придется много раз менять выключатель света, и платить электрику неоптимально, если вы можете сделать это всего за несколько минут.

Наши инструкции по подключению переключателя света к стандартному переключателю света, трехпозиционному переключателю света и четырехпозиционному переключателю света приведены ниже. Также важно прочитать инструкции, прилагаемые к вашему конкретному переключателю света, потому что может быть что-то отличное от того, который вы приобрели, или изменение технологии, которое потребует другой установки переключателя света.

Перед тем, как что-либо делать, вам нужно отключить питание переключателя света. Если вы не знаете, какой прерыватель питает ваш выключатель, просто включите свет и проверяйте каждый прерыватель, пока не найдете тот, который выключает ваши огни.

Инструменты, необходимые для подключения выключателя света

• Плоскогубцы игольчатые
• Инструмент для зачистки проводов
• Отвертка с головкой Philips
• Проволочные гайки
• Лента электрическая

Базовые знания о том, как подключить выключатель света

• Черный провод — это горячий или нагрузочный провод
• Белый провод — Это нейтральный провод
• Голый медный (зеленый) провод — это ваш заземляющий провод
• Красный провод — Этот провод используется для 3- или 4-позиционных переключателей и соединяет переключатели вместе, чтобы каждый из них мог управлять вашим освещением.

Важно — Если вы заменяете существующий коммутатор, убедитесь, что вы не понимаете, как он подключен, прежде чем удалять существующие провода. Посмотрите, где подключены черный и белый провода. Если есть больше проводов для трехпозиционного переключателя, также проследите, где они также были подключены. Вы захотите воспроизвести ту же схему подключения при установке нового коммутатора.

Зачистка проводов

Во-первых, узнайте, с каким калибром провода вы работаете.Это будет провод 12 или 14 калибра. Затем используйте инструменты для зачистки проводов и снимите с провода около 5/8 дюйма изоляции. На инструментах для зачистки проводов должна быть отмечена точка для каждого калибра провода.

Затем согните провод в петлю из хвоста свиньи, чтобы ее можно было легко прикрепить к винтам на выключателе света. В вашем коммутаторе могут быть прорези, чтобы вставлять провода прямо на место, а не использовать винты сбоку.

Как подключить стандартный однополюсный выключатель света

Стандартный однополюсный выключатель света требует, чтобы вы просто прикрепили к нему черный (нагрузочный) провод, а затем черный провод, выходящий из выключателя и к вашим фарам.Выключатель служит для отключения питания от выключателя света.

Белый или нейтральный провод в обход выключателя идет прямо к вашим фарам. Этот провод нужен для замыкания цепи.

Заземляющий провод (иногда в зеленой куртке) должен быть подключен к выключателю и к вашим фарам.

Когда вы закончите, рекомендуется обернуть переключатель изолентой, чтобы закрыть соединения. Это предотвращает вероятность возникновения дуги в случае, если что-то выйдет из строя в электрической коробке.

Эта простая схема должна дать вам общее представление о том, как подключается однополюсный выключатель света.

Как подключить трехсторонний выключатель света

Трехпозиционный переключатель света — это переключатель, в котором у вас есть два переключателя, которые могут управлять одним и тем же светом или набором огней. Следовательно, 2 переключателя + свет = 3 пути. Потребуется дополнительный провод (часто красный) для соединения переключателей вместе с специальным винтом или входом на переключателе, который специально отмечен для этой цели.

Трехпозиционные переключатели имеют ходовые винты или точки подключения. Они будут подключены от одного переключателя к другому, так что свет будет включаться или выключаться независимо от того, какой переключатель вы используете.

Белые провода в этой ситуации просто соединяются вместе и никогда не касаются переключателей. Черный провод подключается к черному винту на переключателе

.

Главный провод, который будет идти от одного переключателя к другому, должен иметь всего 4 провода (черный, белый, заземляющий и красный).

Просмотрите схему ниже для получения основных инструкций по трехстороннему подключению.

Вот наше видео о том, как подключить трехпозиционный выключатель света

Гайки для проволоки

Теперь у вас есть различные варианты проволочных гаек. Традиционный тип винта, но теперь еще и вставные гайки, которые намного проще. Никакого скручивания, и они занимают меньше места в вашей электрической коробке.

Вы можете приобрести эти недорогие, но эффективные гайки для проволоки здесь, на Amazon .

Заключение — Как подключить выключатель света

Как видите, подключение выключателя света не должно быть сложным. Как и любой другой проект по благоустройству дома, он просто требует небольшого исследования и терпения. Если у вас есть вопросы, просто задавайте их ниже в комментариях. Если вы используете диммерный переключатель, то перед покупкой ознакомьтесь с нашей статьей о том, как выбрать диммерный переключатель .

Связанные вопросы

Требуется ли электрик для установки выключателя света?
Установить выключатель света может любой домовладелец, если вам удобно работать с электричеством.Если не уверены в себе, то обязательно наймите электрика.

Имеет значение, какой провод идет к выключателю света?
Важно правильно подключить выключатель света и в соответствии с его инструкциями. Если вы неправильно подключите переключатель, это может привести к серьезному повреждению переключателя или прибора и даже вызвать пожар.

Подключается ли провод к выключателю света?
Горячий провод подключается к выключателю света, а белый нейтральный провод — нет.В некоторых установках выключателя света также есть нейтральный провод, идущий к выключателю.

Трудно установить 4-позиционный переключатель света?
Установка 4-позиционного переключателя света сложнее и намного проще при новом строительстве.

Статьи по теме

50 самых популярных вопросов по освещению

Как правильно выбрать лампочку

Устранение неисправностей неисправного переключателя света

У вас дома есть выключатель света, который не работает должным образом? Если у вас есть отвертка, тестер напряжения, изолированные плоскогубцы и разъем для проводов, вы можете устранить неисправность выключателя света, чтобы определить проблему и, при необходимости, заменить выключатель.Выключатели света недороги, и их замена занимает совсем немного времени.

Соблюдайте осторожность при работе с выключателями света, они могут быть очень опасными. Если вам неудобно работать с электричеством, обратитесь к профессиональному электрику. Никогда не работайте с электрическими розетками, выключателями или приспособлениями, если вы не разбираетесь в электрических цепях и базовой домашней проводке.

У выключателя света есть мелкие детали, полностью заключенные в пластиковый корпус, поэтому, если выключатель неисправен, лучшим вариантом будет его замена. Но перед заменой необходимо определить, неисправен ли выключатель света или проблема в проводке.

Диагностика неисправностей переключателя света

Если выключатель света вообще не работает, возможно, в цепи нет питания. Убедитесь, что в коробке выключателя включен выключатель, определите, есть ли другие отключенные розетки, а также включите их. Это простейшее решение, которое вы можете попробовать сначала, чтобы решить проблему.Если все в порядке, возможно, у вас неисправный переключатель или неисправная проводка в соединении.

Если свет мерцал, возможно, вам нужно пойти немного дальше. Проблема может заключаться в ненадежном соединении или отключении розетки в той же цепи. Первое, что вам нужно сделать, это выключить питание переключателя, прежде чем брать его в руки.

Убедившись, что прерыватель выключен, снимите крышку и отвинтите переключатель. С помощью изолированных плоскогубцев вытащите переключатель из электрической коробки, следя за тем, чтобы ваши руки, инструменты и другие предметы не касались клемм.

Используйте тестер напряжения, чтобы проверить, получают ли клеммы питание. Во-первых, убедитесь, что ваш тестер напряжения работает, вставив провода в исправную розетку, чтобы убедиться, что он получает показания. Если он работает, проверьте переключатель, прикоснувшись проводом от измерителя напряжения к зеленому винту заземления, а другим проводом — к латунной клемме. Если индикатор не горит или счетчик показывает ноль, переместите провод к другому латунному выводу. Если вы по-прежнему не получаете показания, можете обращаться с переключателем.

Потяните за черные провода, идущие от переключателя, чтобы определить, плотно ли они подключены. Если один из них ослаблен, затяните его клеммный винт до фиксации. Затем вверните выключатель обратно в электрическую коробку и включите прерыватель, чтобы проверить его. Если свет работает, прикрутите крышку на место, и все готово.

ПРИМЕЧАНИЕ. Если провода действительно ослабли, осмотрите переключатель, чтобы определить, нет ли на нем расплавленного пластика. В этом случае вам также потребуется заменить выключатель, поскольку он был поврежден электрической дугой.

Если ни один из черных проводов не отсоединился, выполните действия, чтобы снова отключить питание коммутатора. Затем отсоедините оба провода от переключателя, скрутите их плоскогубцами и прикрутите разъем. Включите прерыватель, и если теперь загорится индикатор, вероятно, у вас неисправный переключатель, и вам нужно его заменить.

Если свет по-прежнему мигает или не загорается при обходе переключателя, проблема может заключаться в слабом соединении где-то еще в цепи, и вам придется либо провести дополнительное исследование, где светильник подключается к цепи, либо позвонить эксперт диагностирует проблему.

Ресурсы, представленные на этом сайте, предоставляются в качестве общей информации, и Reddi Industries не несет никакой ответственности за вопросы, связанные с содержанием, представленным здесь . Мы стараемся предоставить актуальную / точную информацию, но эта статья может содержать nfo, которое не соответствует для вашей ситуации. . Если вы пытаетесь отремонтировать или модифицировать оборудование у себя дома или на работе, делайте это только при наличии соответствующей квалификации.

Как подключить и установить интеллектуальный выключатель света

Превращение вашего обычного дома в умный дом может быть процессом, требующим рассмотрения многих элементов.Вы можете начать с определения возможностей вашей сети Wi-Fi и вашего желания работать с электропроводкой. Один из самых удобных для новичков способов обновить возможности домашней автоматизации — это установить один или два интеллектуальных переключателя света. Интеллектуальные переключатели света позволяют окунуть пальцы ног в воду и увидеть, какое влияние может оказать домашняя автоматизация, без значительных временных или денежных вложений.

С помощью этого подробного руководства по установке интеллектуального переключателя света мы расскажем вам все, что вам нужно знать об этом простом, но эффективном обновлении.

Что такое умный выключатель света?

Интеллектуальный коммутатор — это устройство домашней автоматизации, которое подключается к вашей домашней сети для удаленного управления. Устройства домашней автоматизации могут использовать Wi-Fi, Z-Wave, ZigBee или другую беспроводную связь для передачи и приема. Что такое выключатель света Wi-Fi? Это устройство домашней автоматизации, которое использует сигналы Wi-Fi для связи между устройством (например, интеллектуальным коммутатором) и контроллером (например, смартфоном). Некоторые умные переключатели даже способны управлять потолочными вентиляторами и каминами, но наиболее распространенные из них предназначены для управления освещением.Умный переключатель яркости позволяет регулировать яркость света из приложения на телефоне и даже устанавливать индивидуальные расписания, чтобы свет включался, когда он вам нужен, и выключался, когда вы этого не сделали.

Лучшие современные интеллектуальные выключатели света идут еще дальше и работают даже с помощью словесных команд благодаря совместимости с системами домашней автоматизации и приложениями. Перед покупкой обязательно дважды проверьте, что выбранные вами переключатели обладают необходимыми возможностями подключения.

Интеллектуальные коммутаторы

vs.Умные лампочки и вилки

Вы, вероятно, уже провели небольшое исследование различных способов внедрения интеллектуальной автоматизации в освещение и другие устройства, но это помогает понять, где интеллектуальные переключатели попадают в спектр простоты, стоимости, возможностей и надежности.

Умные лампочки — хороший способ проверить концепцию интеллектуального освещения. В самих лампах есть технология Wi-Fi или Bluetooth, которая позволяет лампочкам связываться с вашим телефоном или планшетом без необходимости настраивать концентратор.Вы можете просто вкрутить умную лампочку в лампу или другой осветительный прибор, загрузить и настроить приложение, а затем начать управлять им с помощью телефона. Обратной стороной умных ламп является то, что они чрезвычайно дороги в установке по всему дому, и даже одна хорошо освещенная комната может серьезно сказаться на вашем бюджете.

Умные розетки

— самый дешевый способ поэкспериментировать, если вы не уверены, что автоматизация дома вам подойдет. Эти вилки вставляются прямо в стандартную электрическую розетку и позволяют дистанционно управлять устройством, которое вы подключаете к этой розетке.Их основные недостатки заключаются в том, что они выступают из стены, что может быть неудобным или непривлекательным, вам понадобится один для каждого устройства, которым вы хотите управлять удаленно, и они могут не обеспечивать необходимое количество энергии, которое может потребоваться вашему устройству.

Хотя для установки интеллектуальных выключателей требуется немного больше усилий, они обеспечивают доступность розеток и могут управлять более чем одной лампочкой. При установке диммеров или интеллектуальных диммеров избегайте ламп CFL, так как они несовместимы со многими диммерами, даже если в лампах написано «регулируемая яркость».«Умные выключатели света находятся в среднем ценовом диапазоне, они дешевле, чем парк отдельных лампочек, и немного дороже, чем умные розетки.

Как установить умный выключатель света

Установить умный выключатель света может даже новичок, проявив осторожность и используя подходящие инструменты. Если вы уже являетесь энтузиастом DIY, установка должна быть быстрой и простой. В этом простом руководстве по установке интеллектуального переключателя света мы собрали все шаги вместе, чтобы вы могли приступить к работе над улучшением IQ своего дома.

Перед тем, как начать, выключите питание переключателя, на котором собираетесь работать. Убедившись, что питание отключено, проверьте проводку в настенной электрической коробке, на которой вы хотите заменить выключатель.

Для устройств домашней автоматизации требуется нейтральный провод. Чтобы узнать, есть ли у вас нейтральный провод для работы, вам нужно вынуть выключатель света из настенной коробки и поискать нейтральный провод внутри. НЕ ВСЕ БЕЛЫЕ ПРОВОДА НЕЙТРАЛЬНЫ. Когда вы вынимаете существующий выключатель из настенной коробки, на нем должно быть две клеммы.Это провода HOT и LOAD, подключенные к нему. Вам нужно искать внутри настенной коробки провода, которые закрыты и спрятаны в задней части коробки, а не провода заземления.

Если у вас нет нейтрального провода, вы не сможете установить интеллектуальный выключатель — или вам потребуется нанять электрика, чтобы добавить нейтральный провод. Другое решение — установить умный релейный переключатель Wi-Fi.

Что вам понадобится для начала работы

Список инструментов и материалов, которые могут потребоваться для установки интеллектуального коммутатора:

• Крестообразная отвертка
• Плоская отвертка
• Тестер напряжения (контактный или бесконтактный)
• Плоскогубцы
• Интеллектуальный выключатель света
• Проволочные гайки
• Инструмент для зачистки проводов
• Изолента (опция)
• Фонарь (при необходимости)
• Маленькая коробка или пластиковый пакет (дополнительно)

Некоторые из этих инструментов не являются обязательными.Вам не обязательно иметь фонарик, если вы работаете на открытой местности в дневное время. Изолента предназначена для маркировки проводов, поэтому вы можете пропустить ее или использовать другой метод маркировки, который вам подходит. Некоторым интеллектуальным переключателям потребуются проводные соединители, но у большинства есть клеммы для проводов. Инструмент для зачистки проводов необходим только в том случае, если ваши провода немного изношены или в плохом состоянии. Также полезно иметь коробку или сумку, в которые можно положить старые компоненты переключателя, когда вы закончите.

Если вы хотите максимально простую установку, вам действительно понадобятся только первые пять пунктов из списка.

Шаги по установке интеллектуального переключателя света

Собрав все инструменты вместе, вы можете приступить к собственному процессу установки интеллектуального коммутатора. Прежде чем что-либо делать, найдите время, чтобы прочитать всю упаковку и информацию, прилагаемую к вашему интеллектуальному коммутатору. Если вы новичок, подумайте о том, чтобы прочитать эти шаги несколько раз, прежде чем приступить к проекту, чтобы все прошло более гладко.

1. Раскройте текущую проводку

Опять же, самое первое, что вам нужно сделать, это отключить питание на панели выключателя.Последнее, что вам нужно, — это получить удар током, выполняя простое обновление своими руками. Если ваша коробка выключателя плохо маркирована или странно организована, вы можете потратить немного времени, чтобы четко обозначить каждый автоматический выключатель. Это упростит этот проект и может пригодиться в будущих ситуациях, когда вам нужно будет включить или выключить питание.

Как только вы узнаете, что питание отключено, оголите провода за переключателем, сначала отвинтив настенную пластину. Будьте готовы использовать здесь немного дополнительной смазки для локтей, так как краска часто вызывает прилипание винтов.После этого открутите винты на самом выключателе света и аккуратно вытащите его из стены.

Хороший совет по установке интеллектуального выключателя света — перед началом работы проверьте настенные коробки, чтобы убедиться, что у вас достаточно места для нового интеллектуального выключателя. Умные выключатели света содержат больше электроники, и они больше, чем их стандартные аналоги.

2. Найдите нейтральный провод

Если ваш дом был построен до 1980-х годов, скорее всего, у вас не будет нейтральных проводов в настенной коробке.Есть несколько умных выключателей света, которым не нужны нейтральные провода, но они недороги и их труднее найти. Также им обычно требуется собственный мост.

В более новых домах нейтральные провода обычно представляют собой белые провода, которые соединены вместе и заправлены в заднюю часть настенной коробки без подключения к чему-либо. Большинство однополюсных переключателей имеют два черных провода, подключенных к переключателю — один будет служить «горячим» проводом, подводящим питание к переключателю, а другой — проводом «нагрузки», передавая мощность на свет.Зеленая или голая медь — это провода заземления.

Зачем умным выключателям нейтральный провод? Потому что интеллектуальные переключатели должны работать в цифровом / электронном виде. Интеллектуальный коммутатор должен постоянно обмениваться данными с концентратором, контроллером или сервером, чтобы получить следующую команду. Стандартные переключатели — это просто механические переключатели, которыми вручную управляют для завершения (включения) или прерывания (выключения) цепи.

Чтобы идентифицировать провода, вам нужно будет работать с проводами под напряжением. Вам также необходимо, чтобы существующий выключатель висел из настенной коробки.Будьте предельно осторожны, не касайтесь оголенных проводов или клемм.

1. Снова включите питание выключателем.
2. Выключите свет.
3. Используйте тестер напряжения, чтобы найти горячий провод, подключенный к существующему переключателю.
4. Осторожно пометьте горячий провод куском ленты. Другой присоединенный провод — это провод нагрузки.
5. Отключите питание автоматическим выключателем.

3. Запись и отключение

Перед тем, как полностью удалить старый выключатель света, сделайте снимок схемы подключения на случай, если вы захотите вернуться к старому выключателю.Для еще лучшей организации пометьте каждый провод цветной изолентой или стикерами, чтобы не было путаницы. Оттуда вы можете осторожно удалить старый выключатель и выбросить его или убрать для дальнейшего использования. Обязательно сохраните все соответствующие винты.

Выпрямите концы проводов плоскогубцами, чтобы упростить подключение к новому интеллектуальному переключателю. Если провода в плохой форме, используйте инструмент для зачистки проводов, чтобы отрезать их, а затем снова зачистите их, чтобы улучшить соединение.

4. Подключите новый переключатель

Теперь вы готовы установить новый коммутатор. В зависимости от типа подключения вашего нового коммутатора может потребоваться четыре способа подключения коммутатора:

1. Провода отведений (предварительно смонтированные переключатели): Используйте гайки для соединения соответствующих проводов вместе. Этот метод чаще всего приводит к неисправности проводки.
2. Подключение сбоку: Подсоедините провода к клеммам и затяните винты клемм.
3. Задняя проводка: Вставьте провода через отверстия для клемм на задней панели.Этот метод ограничен размером ваших проводов, обычно только 14AWG.
4. Проводка зажима: Вставьте провода через отверстия для клемм на задней панели и затяните винты клемм, чтобы закрепить зажимы на проводах. Проводка через заднюю панель — это наиболее эффективный метод, и как следует устанавливать интеллектуальные диммеры, переключатели и розетки TOPGREENER.

Хорошее практическое правило — обращаться со всеми проводами, как если бы они были под напряжением, поэтому сначала подключите заземляющий провод, затем нулевой провод, затем нагрузку и, наконец, нагрейте.Помните: горячий провод — это провод, который был помечен лентой на предыдущих этапах. Обязательно надежно затяните все гайки проводов или винты клемм и проведите испытание на натяжение каждого провода при их подключении.

5. Протестируйте и закрепите

На этом этапе вы можете проверить свои соединения, прежде чем класть все обратно в настенную коробку. Включите питание прерывателя и убедитесь, что на переключатель подается питание. Если это не так, значит, что-то пошло не так, и вам нужно повторно проверять каждое соединение.Отключите питание прерывателем и убедитесь, что нейтральное соединение действительно нейтральное. Убедитесь, что нагрузка и горячие соединения не перепутаны, так как это очень распространенная ошибка.

Если коммутатор получает питание должным образом, выключите питание и завершите установку коммутатора.

У вас может возникнуть соблазн засунуть провода в коробку, но здесь важны осторожность и точность. Слишком большое усилие может ослабить соединения, а переполненный ящик может стать причиной пожара.Осторожно вставьте провода в настенную коробку, затем установите переключатель на настенную коробку.

После того, как провода надежно вставлены в коробку, снова включите питание и убедитесь, что все ваши соединения в порядке. Если переключатель работает, установите настенную пластину и переходите к следующему шагу.

6. Интегрируйте приложения

Отсюда остается лишь подключить ваш новый умный выключатель света к домашней сети.

Для этого необходимо загрузить соответствующее приложение.Приложение предложит вам добавить устройство и, возможно, дать ему имя, и большинство из них запросит подтверждение добавления. Например, приложение TOPGREENER требует, чтобы вы нажимали нижнюю кнопку переключателя в определенной последовательности, пока светодиодный индикатор не мигнет три раза.

После добавления коммутаторов вы войдете в свою сеть Wi-Fi. Как только вы это сделаете, вы сможете напрямую управлять своим светом со своего телефона или другого устройства с установленным приложением.

Преимущества установки интеллектуального переключателя света

Теперь, когда вы знаете, насколько простой может быть установка интеллектуального выключателя света, вы можете задаться вопросом, какие преимущества дает домашняя автоматизация.Вот еще несколько замечательных моментов в домашней автоматизации — помимо того, что она выглядит круто и высокотехнологично на глазах у всех.

1. Готовы помочь руками

Подсветка с голосовым управлением — это не просто уловка. Вы, вероятно, можете вспомнить несколько ситуаций, когда вы могли использовать словесную команду, чтобы включить или выключить свет. Если вы когда-нибудь переступали порог ночью с пакетами продуктов в каждой руке, вы можете использовать умный выключатель света.

Или, может быть, вы заядлый читатель, который понимает, насколько неприятно вставать и выключать свет, прежде чем засыпать.Усталым родителям может понравиться возможность принудительно выключить свет из нескольких комнат. Кто-то со сломанной ногой мог включить свет ночью, не вылезая из постели. В удобстве отрицать невозможно.

2. Другое освещение в момент уведомления

Большинство людей испытывают сильное раздражение от включения слишком яркого света. С помощью умных переключателей света вы можете снизить нагрузку на глаза, медленно включив свет.Вы будете удивлены, насколько сильно освещение влияет на ваше настроение. Яркий свет ночью может нарушить ваш цикл сна, поэтому возможность снизить свет до более здорового уровня действительно может улучшить ваш сон.

И, конечно же, иногда вы чувствуете себя настолько комфортно или теряетесь в какой-либо деятельности, что не можете даже представить себе движение для чего-то столь тривиального, как приглушение или усиление света. Собираетесь ли вы насладиться романтическим ужином или обнимаетесь с семьей на диване во время вечера кино, есть моменты, которые просто не стоит прерывать.В такие моменты голосовая активация действительно показывает себя.

Не каждый умный выключатель света имеет функцию затемнения, но дополнительная настройка может стоить немного повышенной стоимости, если вы заботитесь о качестве света.

3. Начало автоматизации

Одно из самых удобных преимуществ умных выключателей света — это возможность настроить освещение дома по расписанию, чтобы вам даже не пришлось прикасаться к приложению, не говоря уже о том, чтобы нажимать переключатель. Представьте себе:

После тяжелого рабочего дня вы выезжаете на подъездную дорожку, и в гараже уже горит свет.Вы открываете входную дверь только для того, чтобы увидеть теплый свет в гостиной идеальной яркости, ожидающий, пока вы расслабитесь и поднимете ноги. Автоматизация освещения — это лишь один из небольших способов автоматизации, позволяющих сделать ваш дом более приспособленным к вашим потребностям.

Автоматизация освещения также отлично подходит для людей, которые часто выезжают за город, потому что ваши огни можно настроить на включение через определенные промежутки времени. Если вы беспокоитесь о том, чтобы покинуть свой дом, очевидно, незанятым, на какое-то время, вам понадобится считанные секунды, чтобы включить свет на час или два посреди ночи или в другой выбранный период времени.

Характеристики интеллектуальных выключателей света

Когда вы ищете правильный интеллектуальный выключатель света, может быть сложно решить, какие функции и функции будут удовлетворять все ваши потребности. Вот несколько вещей, которые следует учитывать при покупках.

1. Безопасность и соответствие

Существует множество интеллектуальных переключателей без надлежащей сертификации или с ложными заявлениями о сертификации. Эти несовместимые устройства могут вызвать повреждение или создать опасность пожара в вашем доме, и не всегда легко отличить их от законных продуктов.Убедитесь, что выбранный вами интеллектуальный коммутатор соответствует требованиям Федеральной комиссии по связи (FCC) и Underwriters Laboratories (UL) или Intertek (ETL). Вы можете проверить сертификацию, введя номера моделей устройств в базу данных онлайн-поиска UL или ETL.

Управление освещением и электрические устройства — это не те вещи, на которых вы хотите экономить на безопасности, поэтому покупайте у надежного источника, такого как TOPGREENER, и изучите его перед покупкой. Внедрение устройств для умного дома может занять много времени и денег, поэтому лучше потратить время на комплексную проверку сейчас.

2. Техническая совместимость

При выборе интеллектуальных коммутаторов учитывайте совместимость устройств. Чтобы получить максимальную отдачу от вашей системы автоматизации, убедитесь, что выбранный вами переключатель совместим с вашей текущей системой или системой, которую вы рассматриваете. Из-за конкурентоспособности многих технологических гигантов сегодня часто бывает трудно найти компанию с линейкой продуктов для домашней автоматизации, совместимой на всех платформах.

Следовательно, вы должны решить, какова ваша конечная цель.Вы предпочитаете использовать конкретное приложение? Платформа? Центр? Или ваша конечная цель состоит в том, чтобы больше устройств, таких как переключатели, диммеры, вилки, USB-порты, реле, датчики и другие элементы управления домом, работали друг с другом в одном приложении?

Если ваш выбор — иметь больше устройств, которые работают без необходимости загружать приложение для каждого приобретенного вами продукта, то TOPGREENER для вас. Одно приложение может управлять всеми вашими устройствами. TOPGREENER предлагает самую полную линейку продуктов — от переключателей до вилок и контроллеров сцен — и мы продолжаем выпускать несколько действительно крутых и инновационных продуктов, чтобы оставаться на вершине мира домашней автоматизации.

При составлении списка покупок не забудьте определить, нужен ли вам 3-позиционный переключатель или даже 4-позиционный переключатель. Если вы хотите управлять своим интеллектуальным выключателем вручную из разных мест, например включать и выключать свет на лестнице сверху и снизу лестницы, выберите выключатель или комплект с этой возможностью.

3. Необходимость концентратора

Для работы некоторых интеллектуальных коммутаторов требуется концентратор или шлюз. Например, интеллектуальным коммутаторам Z-Wave для работы требуется один из нескольких совместимых концентраторов.Устройства Z-Wave подключаются друг к другу в ячеистой сети, а не каждое устройство, подключающееся к центральному концентратору Wi-Fi, что может обеспечить большую возможность подключения и меньшую вероятность помех. Однако, если вы не хотите добавлять больше автоматизированных устройств, возможно, вы не захотите выкладывать дополнительные деньги на концентратор в дополнение к коммутаторам.

Интеллектуальные переключатели света

Wi-Fi предлагают менее совершенные возможности подключения, но они немного дешевле и являются идеальной отправной точкой для тех, кто не хочет подключать все, кроме кухонной мойки.

Умный старт для домашней автоматизации

Установка умного настенного выключателя

может быть идеальным способом понять концепцию домашней автоматизации. Или он может оказаться стартовой площадкой для полностью автоматизированного дома. Как только вы начнете пользоваться преимуществами управления освещением и энергопотреблением без помощи рук, вы можете изучить другие способы сделать работу дома лучше для вас и вашей семьи, а также сэкономить энергию!

TOPGREENER — лучший источник средств управления домашней автоматикой, которые решают ваши проблемы с управлением энергопотреблением и обеспечивают качество и эффективность.
