Как подключить проходные выключатели двухклавишные: Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя

Схема подключения двухклавишного проходного выключателя применяется довольно часто в жилых и общественных зданиях. Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно. Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными выключателями или переключателями).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей  разных производителей показан на рисунке ниже.

Схему подключения двойного проходного выключателя удается реализовать посредством одноклавишного прибора, так что вполне закономерен вопрос: для чего тогда нужна вторая клавиша?

Для ответа на него потребуется разобраться в следующих разъяснениях:

• Двухклавишный выключатель проходного типа также содержит перекидные контакты, но в этом случае число переключающих групп ламп увеличивается с одной до двух.
• Число проводников, соединяющих два разнесенных в пространстве коммутирующих прибора, увеличивается до 4-х.
• При этой схеме подключения двухклавишных проходных выключателей появляется возможность коммутировать сразу две осветительные лампочки (одну включать, а другую – выключать).
• Чтобы увидеть различие между двухклавишными и одноклавишными выключателями нам поможет их непосредственное сравнение. Для этого потребуется вспомнить схему подключения проходного выключателя, в которой соединение обустраивается только на двух проводах.

Важно! При совместном рассмотрении двух схем сразу видно отличие не только по количеству соединителей, но и по функциональности используемых устройств.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.



Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

• Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
• Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
• Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
• Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла25Не помогла3

Проходные выключатели схема без ответвительной коробки

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

• при наличии больших коридоров или проходных комнат;
• при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
• при монтаже освещения в больших промышленных и индустриальных зданиях;
• при необходимости управлять освещением в соседней комнате;
• при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Переделка двухклавишного выключателя

Для начала, аккуратно разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Затем обязательно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также хорошо работать перевернутым на 180 градусов. Этот момент и является главным недостатком данной конструкции. Дело в том, что производителей электрики очень много, и каждый делает конструкцию на свой лад, поэтому, прежде чем покупать сразу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

Необходимо произвести некоторые действия над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, чтобы получилось, как на фото ниже:

Теперь аккуратно собираем получившийся механизм и проверяем его работоспособность.

Две клавиши необходимо объединить в одну большую, чтобы контакты переключались синхронно. Сделать это можно с помощью суперклея, если выполнить все аккуратно, то стыка двух половинок не будет видно. Для лучшей адгезии можно слегка зачистить склеиваемые поверхности наждачной бумагой мелкой зернистости.

На видео ниже наглядно показан один из вариантов переделки:

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм

На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

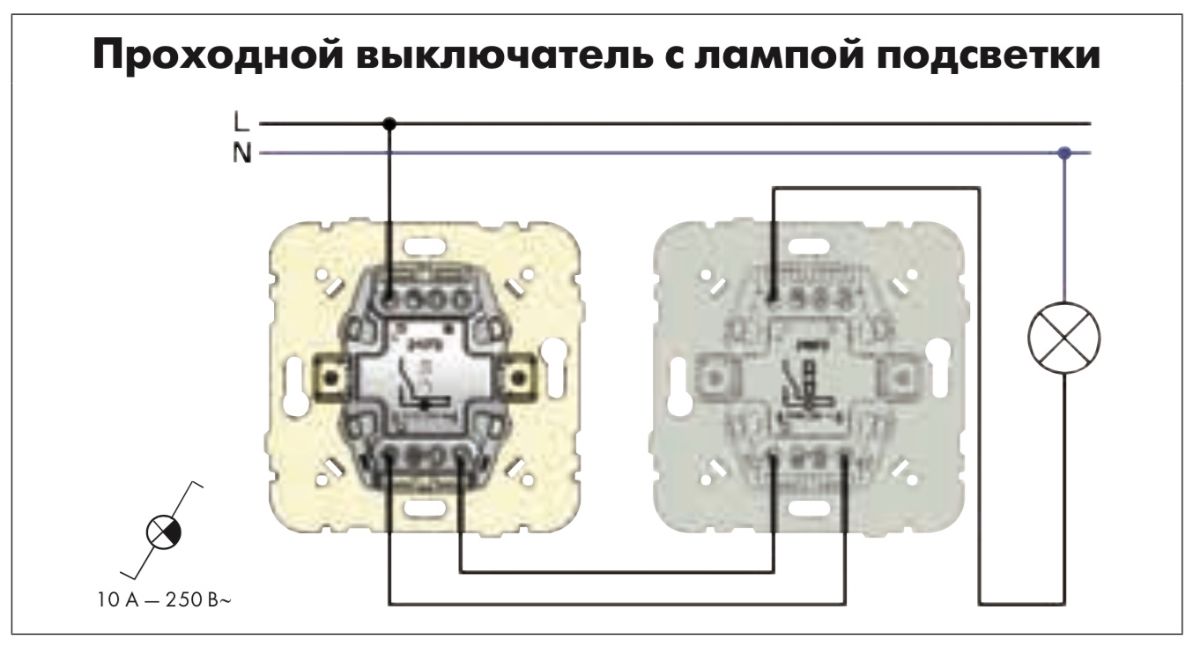

Схема подключения проходного выключателя

Откровенно говоря, схема подключения проходного выключателя доступна для понимания практически каждому.

Она предполагает использование двух проходных выключателей исключительно одинарного типа. Каждый из этих ординарных выключателей имеет сразу три контакта, среди которых 2 выхода и 1 вход. Нулевой провод от основного источника питания проходит на светильник прямиком через распределительную коробку. Уже в нее проходит фазный провод, далее он уходит на контакт выключателя под номером 1. Через распределительную коробку двойка выходных контактов первого выключателя постепенно соединяется с двумя входными выключателя 2. Дальше с общего контакта отдельного второго проходного выключателя контакт уходит через ту же распределительную коробку прямиком на светильник.

Схема подключения двухклавишного проходного выключателя:

Не более сложным является подключение двухклавишного проходного выключателя. Он дает возможность управлять разными группами отдельных лампочек или светильников. Главное отличие схемы состоит прежде всего в том, что для осуществления задуманного требуется два двойных выключателя, а не одинарных, как это показано в предыдущей схеме. Также они называются двухклавишными. Они имеют уже 6 контактов, среди которых 4 выхода и 2 входа. Подключение двойного проходного выключателя происходит по аналогичному принципу.

Схема подключения трех проходных выключателей:

Схема подключения трех проходных выключателей предназначается для непосредственного управления одним источником освещения из трех отдельных мест сразу. В эту схему включается выключатель спаренного двойного типа. Он в действительности отличен как от двойных, так и от одинарных. Прежде всего, тем, что имеет четыре контакта, по два входа и выхода соответственно. Нажатие на этот двойной выключатель дает возможность переключить сразу два независимых контакта.

Для более детального понимания процесса подключения, конечно же, необходим наглядный пример. Поэтому вы можете посмотреть особенности подключения проходных выключателей на видео и фото непосредственно в нашей статье. Это, однозначно облегчит поставленную задачу.

Но стоит также помнить, что подключение проходного выключателя legrand не ограничено тремя или двумя местами управлениями. Их количество порою возрастает до шести. В таком случае абсолютно все действия проводятся в том же порядке, по схеме, предоставленной в статье.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому. Рассмотрим,

как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете,
Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Проходной выключатель – это, строго говоря, не выключатель, а переключатель
. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций.

Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах.

Другие примеры применения – большие помещения, коридоры, лестницы, и т.п.

Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей (их как правило два, но может быть и больше) в противоположное положение.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

• отверткой с крестообразными шлицами;
• отверткой с плоскими шлицами;
• монтажным ножом;
• бокорезами;
• строительным уровнем и рулеткой;
• отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

1. Нулевой провод – на лампочку.
2. Заземляющий провод – на лампочку.
3. Вход второго переключателя – к свободному проводу источника света (к лампе).
4. Фазный провод – ко входу проходного переключателя (с тремя входами).
5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

https://youtube.com/watch?v=9cG_VmdR4uk

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…. В заключении отмечу ещё одно отличие проходных выключателей от обычных

Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей, которые имеют фиксированное положение клавиши включения и просто разрывают цепь- проходные могут быть включены с любым положением клавиши, потому что они переключаются с одной из двух линии на другую, что очень напоминает переключение стрелки железнодорожных путей (смотрите на схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а со второго- уходит на светильник, а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. Но напрямую их, как правило никто не соединяет, а заводят от каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой.

При подсоединении  дополнительно при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух , у которых был один входной контакт и два выходных.  У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы третьего проходного выключателя (при покупке обращайте внимание на наличие у него возможности работать в качестве перекрестного) заключается в том, что он  при переключении соединяет первый контакт на входе  со вторым на выходе и второй контакт на входе — с первым на выходе. Для его подключения фактически необходимо соединить его с двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делают расключение

Аналогично в схему можно добавить и четвертый, который будет находится между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим конкретные практические схемы.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают схемы фотореле на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

• одноклавишный, оборудованный подсветкой или без нее;
• двухклавишный с подсветкой или без нее;
• трехклавишный;
• накладной;
• встроенный;
• промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

• по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
• нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

• Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
• Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
• В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
• Далее подключается проходной выключатель.
• Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Советы и рекомендации

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Подключение с тремя точками управления

Если количество точек проходного выключателя превышает две, помимо простых переключающих элементов, потребуется еще и перекрестный тип приборов управления.

Данный тип отличается тем, что имеет по две пары входных и выходных контактов, потому к нему тянется четырехжильный кабель. Для реализации цепи обычные проходные конструкции становятся на первой и последней позиции, а перекрестные – в середине.

Объединенная схема создается так:

• общий контакт первого выключателя объединяется с фазой коробки;
• выходные контакты первого устройства соединяются с парой входных от перекрестного устройства;
• выходные контакты конструкции перекрестного типа объединяются с входными контактами следующего перекрестного или последнего (обычного) выключателя цепи;
• общий контакт последнего в цепочке обычного управляющего элемента соединяется с входным контактом электрического прибора;
• выходной от электрического прибора соединяется с фазовым контактом распределительной коробки.

Стоит отметить, что число точек управления при такой схеме не ограничивается. При сохранении принципа размещения обычных конструкций на концах цепи, а перекрестных в ее середине.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

• Одноклавишный (с подсветкой или без)
• Двухклавишный (с подсветкой или без)
• Трехклавишный
• Промежуточный
• Накладной
• Встроенный

У этих механизмов два недостатка:

1. По кнопкам невозможно определить, в каком положении устройство.
2. Одновременно в нескольких точках свет не включается.

Выводы и рекомендации

Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.

Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей

Подключение двухклавишного переключателя света

Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.

Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.

Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.

После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам “L1” и “L2″, в нашем случае это БЕЛЫЕ жилы кабелей.

Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».

А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.



Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.

После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.

Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.



Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Принцип работы проходных и перекрестных переключателей

Проходные выключатели представляют собой механизмы, обеспечивающие координацию работы одного источника света из нескольких разных точек. Для освещения помещения обычно использовали типичный выключатель, расположенный у входа. Это стандартный метод, применяемый повсеместно многие десятилетия. Однако сегодня его сложно отнести к разряду экономичных, особенно если учесть последние тенденции в сфере энергосберегающих технологий. Вот почему компании, специализирующиеся на производстве электрических устройств, включают в спектр своих предложений инновационный подход — размещение проходных выключателей. В чем специфика их работы, как их подключать, с какой целью устанавливаются такие механизмы и многое другое интересует современных пользователей. Попробуем разобраться во всем вместе.

Преимущества проходного выключателя

Зачем устанавливать этот механизм? Есть несколько направлений его эксплуатации:

Вы входите в спальню, зажигаете верхний свет, затем прикроватную лампу, чтобы полистать журнал или книгу, прежде чем лечь спать. Зато потом вам все равно придется снова вставать, чтобы выключить свет. Но не всегда хочется подниматься из теплой постели. Вот зачем дополнительно под рукой нужен проходной выключатель: для отключения общего света.

Если в вашей квартире длинный коридор, можно и здесь монтировать такие механизмы: в начале и в конце. Чтобы войти и сразу включить свет, а по выходе — выключить. Это просто намного удобнее, да и экономичнее.

Предыдущий пункт относится и к межэтажным лестничным пролетам.

В квартирах с проходной комнатой тоже удобно размещение такого механизма – это позволяет экономить электроэнергию.

Нередко можно услышать о выключателях с вмонтированным датчиком времени. Да, они тоже помогают сберечь энергоресурсы. Принцип работы этого механизма заключается в том, что задается определенный временной интервал, в продолжение которого электрическая энергия направляется на источник света. И после истечения этого срока он сам выключается.

Это тоже выход. Но лучше предусмотреть максимум бытовых ситуаций. Например, поднимаетесь вы стремительно по ступеням лестницы в подъезде, и времени вполне достаточно для освещения пролета. Но если кто-то идет медленно, с грузом, и где-то в середине пролета свет выключается, в этом, согласитесь, мало приятного.

Кроме того, механизмы с датчиком времени не отличаются надежностью, это доказано в ходе эксплуатации.

Что такое проходной выключатель?

Корректнее будет назвать его переключателем: он содержит не два, а три контакта, позволяющих производить переключение фаз. Этим он принципиально отличен от стандартных аналогов.

Как управлять механизмом из двух точек?

Схема подключения предполагает корректное соединение трех контактов.

Важно! От распределительной коробки к выключателю оптимально прокладывать трехжильный кабель. Так, чтобы в коробку поступало от всех по три провода.

Как подключается этот механизм?

Если координация предполагается из двух зон:

• Ведущий к распределительной коробке общий провод снабжен двумя: фазовым и нулевым. Второй присоединяется к жиле, направляемой на осветительный прибор. Фазовый — к аналогичному от какого-то выключателя.
• После этого взаимно соединяются два проходных выключателя, на основе цвета жил. Обычно это красный, зеленый и белый. Белый первого механизма присоединяется к фазе единого провода, потом взаимно скрепляются зеленые и красные провода. Белый от второго выключателя соединяют с контактом светильника.

Каким образом предпочтительнее установить все составляющие? Особо жестких требований для этого нет. Основным принципом монтажа должна быть экономия стройматериалов. Речь о расходе электропровода. Вот почему сначала важно замерить пространство и выбрать правильную зону для монтажа распределительной коробки. Кроме того, стоит учесть, что внутренняя проводка подразумевает штробление стен, размещение кабеля и последующую отделку, чтобы придать пространству эстетичный вид.

На каком принципе это работает?

В системе задействованы три контакта:

К одному центральному присоединяется фаза. К первому — от единой входной фазы, ко второму — от осветительного прибора.

Два других взаимно соединяются жилами аналогичных цветов.

В этой схеме базовый контакт – ключ (переключатель), разъединяющий или соединяющий полностью электрическую цепь.

Как управлять механизмом из трех зон?

Это тоже вполне возможно. Такой принцип подойдет в пространстве с длинным коридором с несколькими дверями. В такой ситуации удобно ко всем выходам монтировать по отдельному выключателю.

Основные требования инструкции по подключению:

• Механизма понадобится три: проходные с одним перекрестным (соединенным с двумя кнопками).
• Все делается так, как было описано выше (при наличии трех контактов). Перекрестный снабжен четырьмя жилами, и следовательно, столько же у него контактов.

Важно! Число точек управления одной лампой возможно какое угодно. Но есть нюанс – множество точек коммутации (соединения) в распределительной коробке. И, чтобы избежать путаницы, надо корректно маркировать все жилы от разных выключателей.

Как правило, перекрестный выключатель монтируют между проходными и присоединяют поэтапно:

• Проходные соединяют с общим кабелем и светильником по приведенному ранее принципу.
• Перекрестный соединяют по двум проводам с обеих сторон. Поэтому у него четыре выхода, из расчета: по паре на каждый выключатель.
• Внутри него размещено два ключа (это объясняет наличие двух кнопок на панельной поверхности): один присоединяет фазы зеленого цвета, второй — красного. Все они работают автономно.

Заметим еще, что у приборов различных брендов размещение клемм сделано с разными вариациями. Чтобы понять схему подключения, нужно отыскать ее на задней стенке прибора. При ее отсутствии там, нужно изучить упаковку. Если и там нет, следует вскрыть прибор и понажимать клавиши. Вы увидите, какой тумблер к какой клемме относится. Исходя из этого и нужно присоединять кабеля.

Есть дополнительный нюанс. Применяя одну совокупность проходных выключателей, вы можете задействовать различные группы источников света. Так, чтобы по одной цепи координировать работу двух групп ламп, надо применять не одинарные проходные выключатели, а двойные, имеющие две кнопки. Одновременно с этим все будут снабжены шестью контактами: двумя входными, четырьмя промежуточными для взаимного соединения.

Фактически, это пара одинарных механизмов, вмонтированных в единый корпус. Если нужно задействовать обе группы ламп сразу, нажимают одновременно две кнопки на панельной поверхности. Да, в принципах подключения электроприборов этой разновидности разобраться не всегда просто, но вполне реально.

Итоги

Использование проходных выключателей всегда выгодно и экономично, что давно доказано практикой. Это главное предназначение таких приборов. Но, помимо прочего, значительно снижается потребление энергии, и сегодня это особенно актуально. Как было показано в статье, схема подключения проходного выключателя не столь и сложна, поэтому вы сможете выполнить все самостоятельно. Основное, на что нужно обратить внимание, – правильное присоединение контактов друг к другу. Разобраться в этом можно ориентируясь по цвету жил. Все в ваших руках. А выгоду вы ощутите уже скоро!

Проходной выключатель двухклавишный: схема подключения своими руками

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Оцените статью:

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

• 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине.3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1. Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

Как заменить механические переключатели клавиатуры за считанные минуты

Ищете ли вы лучшую игровую клавиатуру , щелкатель для повседневного использования или профессиональное периферийное устройство, все зависит от сенсорного управления. Вот почему механические клавиатуры являются лучшими из лучших: они предлагают более качественный набор текста, который не утомляет ваши пальцы и не ощущается мягким, как мембрана или другие типы клавиатур. И этот «опыт» не всегда должен быть одинаковым.

Было время, когда Cherry держалась за технологию механических переключателей, но сейчас существует невероятное количество компаний, производящих переключатели.Для начала есть Kailh , Gateron и Outemu, и есть даже производители периферийных устройств, такие как Razer , Logitech и HyperX , производящие собственные коммутаторы.

Благодаря идеальному переключателю, который соответствует вашим предпочтениям, набор текста станет намного веселее. Вы даже можете печатать быстрее, точнее и с меньшим утомлением. Предпочитаете ли вы тактильные механические переключатели с ударом при нажатии, линейные переключатели, идущие прямо вниз, что-то очень громкое и щелкающее или сверхнизкое и быстрое, — все дело в переключателе.

В этой статье мы покажем вам самый простой способ заменить переключатели механической клавиатуры и установить свои любимые. Но прежде чем мы перейдем к тому, как, давайте быстро обсудим, почему.

Зачем мне менять переключатели на клавиатуре?

Есть несколько причин, по которым стоит подумать о замене переключателей на механической клавиатуре.

Один случай — если вы хотите, чтобы одни клавиши воспринимались иначе, чем другие. Например, некоторым людям нравится иметь более жесткий пробел, чем остальные клавиши.

Еще одна причина отключить переключатели — если ваш любимый переключатель или тот, который вы просто хотите попробовать, трудно найти на встроенной клавиатуре. Например, один из моих коллег-редакторов Tom’s Hardware любит печатать на переключателях Kailh Box White, но они не так заметны, как, скажем, переключатели Cherry MX Blue. А переключатели Kailh Silent Red , которые я устанавливаю для этой статьи, пока недоступны ни на каких клавиатурах.

Наконец, возможно, вам просто нужно немного разнообразия. Заменив переключатели, вы получите совершенно новый опыт без необходимости покупать новую клавиатуру.Это как несколько клавиатур в одной оболочке. Замена переключателей зачастую проще для вашего бюджета, чем покупка большого количества клавиатур; однако вопрос о том, проще ли это, чем просто купить другую клавиатуру, является спорным.

Как легко поменять переключатели на клавиатуре

Ниже мы подробно расскажем о самом простом способе добиться идеального набора текста, заменив механические переключатели клавиатуры с возможностью горячей замены.

1. Получите свои переключатели

Если вы планируете заменить переключатели на клавиатуре, скорее всего, вы уже имеете в виду тип переключателя.Если нет, сделайте свое исследование.

(Изображение предоставлено Tom’s Hardware)

Помните, что вы можете опробовать различные типы коммутаторов, купив тестер коммутаторов примерно за 20-30 долларов. Они легко доступны, в том числе через Amazon, и обычно продаются по маркам коммутаторов ( Cherry MX , Gateron и т. Д.).

На веб-сайтах поставщиков также есть описания их переключателей, включая общий ход, точку срабатывания и требуемое усилие. Если вы уже знаете, на что похож один переключатель, вы можете сравнить его характеристики с другими типами переключателей, чтобы получить представление о тех, которые вы раньше не пробовали.

Есть несколько мест, где можно купить переключатели. У Amazon есть выбор, и ряд сайтов для энтузиастов также продают их, в том числе AliExpress , MechanicalKeyboards , 1UPKeyboards и Drop . Для этой статьи я использовал переключатели Kailh Silent Red Switches, которые вы можете купить по адресу NovelKeys .

2. Купите заменяемую клавиатуру

Самый простой способ вставить новые переключатели в клавиатуру — это купить клавиатуру с возможностью горячей замены. Вы можете заменить переключатели на других механических клавиатурах, но это требует пайки, что увеличивает уровень сложности. С помощью клавиатуры с возможностью горячей замены вы можете менять переключатели на плате, даже если у вас нет опыта. Это тоже будет довольно быстро: мне потребовалось около 90 минут, чтобы сменить переключатели на моей полноразмерной клавиатуре с возможностью горячей замены.

Ищете ли вы полноразмерную клавиатуру или что-то меньшего размера, убедитесь, что вы ищете клавиатуру с переключателями «горячей замены», «горячей замены» или «модульной».

Поскольку вы будете прикладывать больше усилий к этой клавиатуре, чем к обычной клавиатуре, убедитесь, что на плате есть все необходимые функции, такие как макроклавиши, мультимедийные клавиши, RGB-подсветка или n-key rollover . Вы также захотите подумать о колпачках для клавиш, но если вы хотите поменять переключатели, вас также может заинтересовать установка специальных колпачков для клавиш. Например, HyperX pudding keycaps , которые я недавно пробовал усилить эффект RGB, в то время как есть множество других, которые просто симпатичны и / или произведения искусства . Просто имейте в виду, что некоторые переключатели за пределами бренда Cherry не поддерживают стандартные колпачки клавиш. Поэтому убедитесь, что переключатели, которые вы хотите использовать, будут принимать нужные вам колпачки клавиш (и наоборот).

Другой вариант — собрать клавиатуру с нуля. Это гораздо более сложная практика, которая потребует выбора собственного шасси, получения печатной платы и выбора переключателей, клавишных колпачков и стабилизаторов. Конечно, если вы пойдете по этому пути, вам также не придется удалять предустановленные переключатели.

(Изображение предоставлено Tom’s Hardware)

В демонстрационных целях я выбрал предварительно собранную модульную механическую клавиатуру Glorious Modular Mechanical Keyboard (GMMK) Pre-Built , потому что она от известного мне бренда по приемлемой цене, обычно продаваемой по цене около 100 долларов с его алюминиевая лицевая панель.Есть более дешевые варианты, например Redragon K580 Vata.

Если вы выберете клавиатуру с возможностью горячей замены, было бы разумно приобрести клавиатуру с переключателями, которые вам тоже нужны. Тактильные переключатели Gateron Brown от GMMK — хорошая альтернатива линейным переключателям Kailh, которые я устанавливаю. Существует также более дешевая версия этой клавиатуры без предустановленных переключателей и колпачков клавиш .

В нашей клавиатуре есть съемник для клавиш, и для него есть даже место для хранения сзади.Если у вас есть набор переключателей, вы, вероятно, получите еще один съемник для клавиш. Съемники довольно дешевы, но хранение на клавиатуре — это приятный штрих, который поможет вам не потерять съемник, когда вы им не пользуетесь.

Существует множество других клавиатур с возможностью горячей замены. Многие из них принадлежат нишевым компаниям или производителям, занимающимся набором текста. Если вы предпочитаете более распространенный бренд или коммутаторы Logitech, вам стоит обратить внимание на Logitech G Pro X .

3. Щелкни, щелкни и потяни: снятие колпачков клавиш

На клавиатуре с возможностью горячей замены есть съемник клавиш. У съемника будет место, куда можно вставить указательный палец или упереться в него, чтобы вы могли одной рукой тянуть колпачки клавиш вверх и снимать с клавиатуры (хотя, возможно, вы захотите удерживать клавиатуру на месте другой рукой).

Будьте осторожны с съемником, чтобы не поцарапать колпачки клавиш. Даже если ваш съемник пластиковый, он все равно может повредить пластиковый колпачок.

(Изображение предоставлено Tom’s Hardware)

Чтобы снять колпачок, возьмите два рычага съемников под двумя сторонами — левым и правым или верхним и нижним — колпачка.Благодаря пластиковому съемнику крышки клавиатуры, входящему в комплект поставки клавиатуры Glorious, вы можете услышать щелчок, когда каждая рука скользит под крышкой, давая понять, что съемник правильно закреплен.

Но есть и другие типы съемников. Возможно, ваш съемник похож на клещи, как показано на рисунке ниже. Вам все равно нужно убедиться, что каждая рука надежно находится на под двумя сторонами крышки клавиатуры. В приведенном ниже примере я мог видеть, находятся ли металлические рычаги под колпачками клавиш. Но если вы не уверены, просто осторожно потяните съемник за .Если ни одна из рук не видна, обе руки находятся там, где они должны быть.

(Изображение предоставлено Tom’s Hardware)

Если вы начнете дергать до того, как съемник будет правильно закреплен, вы можете поцарапать колпачок клавиатуры.

Не будет шума или сопротивления, когда вы будете тянуть съемник клавиш вверх, если вы все делаете правильно. Переключатель может выйти, когда вы вытащите колпачок; это нормально.

Когда крышка отсоединена от клавиатуры, убедитесь, что вы случайно не поцарапали ее при снятии с съемника.Это стало возможным с помощью пластмассового съемника, поставляемого с моей клавиатурой. Чтобы избежать этого, я подтолкнул крышку к самой толстой части отверстия съемника, прежде чем сдвинуть крышку.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось около 25 минут, чтобы удалить все колпачки на моей полноразмерной клавиатуре. Я делал это неторопливо, поэтому при желании вы могли сделать это быстрее.

4. Держите колпачки в порядке

(Изображение предоставлено Tom’s Hardware)

Если вы также не добавите новые колпачки для клавиш, вы скоро снова их наденете.Вы сэкономите себе много работы с головоломками, если удалите их в логическом порядке, а затем сохраните в раскладке клавиатуры.

Я работал слева направо, снизу вверх и положил клавиатуру на стол в порядке удаления. Во время перерывов и после снятия всех колпачков я накрывал их пластиковой крышкой, поставляемой с клавиатурой, чтобы они не были потеряны или случайно переставлены.

Если у вас нет большого рабочего места и / или вы уже выбросили эту пластиковую крышку, по крайней мере, возьмите пакет для сэндвичей или какое-нибудь хранилище, чтобы у вас не получилась клавиатура без клавиши J.

5. Потяните за переключатель (и)

Теперь, когда все колпачки отсутствуют, пора вытащить переключатели с помощью инструмента, прилагаемого к клавиатуре с возможностью горячей замены, или приобретаемого отдельно съемника переключателя.

(Изображение предоставлено Tom’s Hardware)

Есть крошечные вкладки сверху и снизу каждого переключателя. Используйте свой инструмент, чтобы зацепить эти два выступа, прежде чем сжимать их. Это вдавит выступы, что позволит вам потянуть весь переключатель прямо вверх.

Моя клавиатура поставляется с металлическим инструментом для снятия переключателей, так что по неосторожности будет довольно легко поцарапать клавиатуру.Это даже проще, чем поцарапать крышку клавиатуры пластиковым съемником. Однако инструмент, который вы используете, может отличаться. Как вы можете видеть на фотографии ниже, клавиатура Logitech G Pro X с возможностью горячей замены поставляется с пластиковым съемником переключателя.

(Изображение предоставлено Tom’s Hardware)

Я начал тянуть переключатели из среднего ряда клавиатуры, так как царапины там будут менее заметными. К тому времени, как я пробился к внешним областям, где меня беспокоят царапины, я привык к ритму с легкостью щипать переключатели.

В отличие от клавишных колпачков, не имеет значения, какой переключатель вы вставляете в каждую розетку, поэтому вам не нужно беспокоиться о том, чтобы держать переключатели в порядке. Вы можете снова использовать пакет для сэндвичей, но поскольку из каждого переключателя торчат два тонких штифта, я положил свой в коробку, чтобы случайно не погнуть штифты.

(Изображение предоставлено Tom’s Hardware)

Я бы закончил примерно за 35 минут, но у меня были проблемы со стабилизаторами, окружающими плюс моей цифровой клавиатуры и клавиши ввода. Какое-то время я пытался снять переключатели, не снимая и повторно устанавливая стабилизаторы, но не мог повернуть его.

6. Поменяйте местами, как сейчас: вставьте новые переключатели

Если хотите, вы можете подключить клавиатуру к ПК, пока вы вставляете новые переключатели. Это позволит вам легко убедиться, что каждый переключатель правильно вставлен и работает, прежде чем переходить к следующему.

(Изображение предоставлено Tom’s Hardware)

Вставляя переключатель, убедитесь, что два его медных контакта находятся на южной стороне и входят в соответствующие отверстия прямо вниз. Нажать переключатель несложно, и при сильном нажатии вы должны услышать громкий щелчок (защелкиваются две защелки переключателя).Переключатель может находиться в клавиатуре, не будучи полностью вставленным, поэтому по щелчку вы узнаете, что переключатель на самом деле дюймов.

Установка нового набора переключателей в мою полноразмерную клавиатуру заняла у меня около 12 минут.

7. Наденьте колпачки на место

Если вы держите колпачки в порядке, как я рекомендовал выше, это должно быть проще простого. Обязательно нажимайте на каждую клавишную крышку плотно и прямо, чтобы они были надежно закреплены и как можно глубже опускались на поперечину переключателя.

(Изображение предоставлено Tom’s Hardware)

Мне потребовалось 8 минут 30 секунд, чтобы снова надеть все свои колпачки.

Но подождите, некоторые ключи не работают!

Я не удивлюсь, если после завершения этого процесса вы обнаружите, что некоторые ключи не работают. После того, как я переставил переключатели своего GMMK, я в конце концов обнаружил, что три клавиши не работают. Как уже упоминалось, вы можете избежать этого, включив и подключив клавиатуру и проверив, что каждый переключатель работает, прежде чем накрыть ее колпачком.Это радость переключателей с возможностью горячей замены!

Но если вы обнаружите, что один или несколько ключей не работают, не паникуйте. Это простое решение.

Сначала попробуйте с усилием нажать неработающую клавишу. Возможно, вы не до конца надели колпачок, чтобы выключатель не сработал.

Если это не поможет, осторожно снимите колпачок клавиатуры и переключатель. Посмотрите на контакты переключателя. Они согнуты? Если да, аккуратно их распрямите. Я мог формировать свои наклонные булавки кончиками пальцев и использовал пинцет, чтобы манипулировать теми, которые были слишком плоско согнуты, чтобы мои пальцы могли поднять их самостоятельно. Как только оба штифта выровнены, снова вставьте переключатель, а затем колпачок клавиатуры, убедившись, что оба нажаты твердо и надежно.

Снова поменять местами

Вот и все! Теперь у вас есть клавиатура, которая должна идеально воспринимать каждую клавишу. А если вы не хотите или не хотите опробовать еще больше переключателей, смените их снова. Вы можете повторять этот процесс снова и снова, пока ваши пальцы не немеют — хотя мы рекомендуем подождать, пока это ощущение вернется, прежде чем наслаждаться своей идеально продуманной клавиатурой.

Руководство по механической клавиатуре

— Блог о механической клавиатуре Das

Вы сидите и печатаете на своем компьютере, задаваясь вопросом, что делает Das Keyboards такими высококачественными клавиатурами? Может быть, вы думаете, что механические клавиатуры — это всего лишь клавиатуры IBM 80-х. В любом случае, небольшое образование о различиях в клавиатурах объяснит, почему так много людей переходят на механические клавиатуры. Чтобы полностью понять технические различия между клавиатурами, вам сначала нужно понять некоторую терминологию.Прочтите, чтобы узнать о различиях. В конце первого раздела находится полезный глоссарий общих терминов, используемых на клавиатуре, на тот случай, если вы не знакомы с какими-либо терминами и определениями, используемыми на клавиатуре.

Содержание

Мембранные и механические клавиатуры

В большинстве недорогих клавиатур, таких как те, которые поставляются с компьютерами, используется гибкий мембранный слой под клавишами. Когда вы нажимаете клавишу, мембрана прижимается и контактирует с нижним слоем.Это позволяет току течь, «замыкая» переключатель, так что родительское устройство регистрирует нажатие клавиши. Самая большая проблема с этим типом клавиатуры заключается в том, что вам нужно полностью нажать клавишу, что также известно как «выход на нижний предел». Тактильной обратной связи также практически нет. Без тактильной обратной связи очень трудно печатать, не нажимая на нижнюю границу при каждом нажатии клавиши, что вызывает перенапряжение и усталость пальцев / рук, что может привести к синдрому запястного канала. Однако механические клавиатуры используют переключатель под каждой клавишей.В зависимости от типа переключателя у них разное время отклика и время срабатывания. Ключевые переключатели будут подробно объяснены в следующих статьях, но различия между ними включают тактильное ощущение и слышимый щелчок, который производит каждый из них. Переключатели на механической клавиатуре рассчитаны на 50 миллионов нажатий клавиш. Подумайте, как часто вы нажимаете одну клавишу, и поймете, что это долго! Сравните это с мембранными переключателями, которые обычно длятся около 5-10 миллионов нажатий клавиш, и вы поймете, почему первоначальные вложения в механическую клавиатуру того стоят.Механическая клавиатура — единственная клавиатура, способная регистрировать все клавиши одновременно (если позволяет PS / 2), также известная как полное переключение N-клавиш. Это полезно для людей, которые набирают очень быстро и должны иметь возможность быстро нажимать клавиши. Геймеры, которым нужно быстро смешивать комбинации клавиш, чтобы разбить врага, также получают выгоду. Попробуйте это на мембранной клавиатуре, и вы, возможно, разорветесь. Конечно, звук щелчка на механической клавиатуре может быть наркоманом, но что интересно, многие люди находят его расслабляющим.Во время набора вы получаете ритм щелчков, и часто это успокаивающий звук. Некоторые люди считают, что прослушивание щелчков помогает им быстрее набирать текст. Кроме того, отсутствие необходимости опускать нижнюю границу с каждой клавишей позволяет быстрее переходить к следующей букве с меньшими затратами энергии. Попробуйте сами и посмотрите, не повлияет ли он на скорость набора текста.

Терминология клавиатуры

Общие термины для клавиатуры

Точка срабатывания — это точка, в которой контактный механизм регистрирует нажатие клавиши. Блокировка клавиш — это когда несколько клавиш нажимаются одновременно, ваша клавиатура не распознает будущие нажатия клавиш, пока не будут подняты исходные клавиши. Клавиатуры имеют максимальное количество клавиш, которое она может зарегистрировать за один раз, и если вы нажмете больше, чем это ограничение, она не будет регистрировать нажатия других клавиш. Паразитное нажатие клавиш может происходить, когда одновременно нажимаются три клавиши, а четвертое нажатие клавиши, которое вы не нажимали, регистрируется вашим компьютером. Key Rollover — это количество клавиш, которые можно нажимать последовательно, не отрывая пальца от любой из предыдущих клавиш.Клавиатуры используют термин KRO для обозначения максимального количества клавиш, которые вы можете нажимать без блокировки клавиш. Итак, клавиатура 3KRO — это клавиатура, которая может регистрировать нажатие 3 клавиш одновременно без блокировки клавиш. NKRO относится к N-Key Rollover, лучшему из клавиатур. Клавиатура с функцией N-Key Rollover может зарегистрировать столько клавиш, сколько вы можете нажать одновременно, без каких-либо проблем с блокировкой клавиш. В настоящее время эта функция доступна только на клавиатурах с разъемами PS / 2. PS / 2 — это 6-контактный разъем Mini-DIN, используемый для подключения некоторых клавиатур и мышей к компьютерной системе, совместимой с компьютером. В то время как большинство современных разъемов — USB, PS / 2 имеет преимущество полного N-Key Rollover. Точка сброса — это точка, когда механизм перестает регистрировать нажатие клавиши. Тактильная точка — это точка во время нажатия клавиши, в которой происходит удар, чтобы указать вашему пальцу, что клавиша была нажата. USB или универсальная последовательная шина — это текущий отраслевой стандарт для подключения компьютерной периферии к персональным компьютерам.

Наиболее распространенные типы клавиатуры

Клавиатуры с изгибающейся пружиной используют механизм изгибающейся пружины, который управляет небольшим молотком.Когда вы ударяете по ключу, механизм заставляет молоток ударять по емкостному или мембранному переключателю. Пружина отвечает за тактильный и звуковой отклик клавиатуры. Они использовались в легендарных клавиатурах IBM Model M. Клавиатуры купольных переключателей — это гибрид мембранной и механической клавиатур. В них используются металлические «куполообразные» переключатели или купола из полиэстера, которые разрушаются при нажатии клавиши. Затем рухнувший купол соединяет две дорожки контура и завершает соединение, чтобы войти в персонажа.Обе версии очень распространены в потребительских клавиатурах. Механические клавиатуры используют переключатель под каждой клавишей. В зависимости от типа переключателя эти клавиатуры могут иметь различное время отклика и время перемещения, что делает их привлекательными для геймеров и машинистов. Мембранные клавиатуры имеют цельную пластмассовую клавиатуру / поршни переключателя, которые нажимают на мембрану, чтобы активировать контакт в матрице электрического переключателя. Они являются наиболее дешевыми в производстве и наиболее распространенным типом доступных клавиатур, но изнашиваются быстрее, чем другие типы клавиатур. Ножничный переключатель Клавиатуры используют купольный переключатель. В клавиатуре по-прежнему используются резиновые колпачки, но специальный пластиковый механизм, похожий на ножницы, соединяет колпачок с поршнем, который вдавливает резиновый купол с гораздо более коротким ходом, чем у типичной клавиатуры с резиновым куполом. Их часто можно найти во встроенных клавиатурах ноутбуков и низкопрофильных клавиатурах. Topre Keyboards — это гибрид механического переключателя и клавиатуры переключателя с резиновым куполом. В механизме Topre используется пружина под резиновым куполом.Из-за куполов они намного тише, чем большинство механических клавиатур.

Ключевые формы

Ключи прошли долгий путь от плоских дисков на старинных пишущих машинках. Производители клавиатур с годами стали более серьезно относиться к форме клавиш и ощущению их прикосновения к кончикам пальцев, хотя выбор из различных типов зависит исключительно от личных предпочтений.

Ключ цилиндрический

Тип клавиши на клавиатуре Das, которая обычно встречается на большинстве клавиатур.Эти клавиши загнуты вверх на левом и правом краях, чтобы уместить кончики ваших пальцев.

Плоские клавиши или клавиатуры Chiclet

Обычно встречается в ноутбуках, и, как следует из названия, они плоские сверху и не изогнуты. Их часто называют клавишами «Chiclet», потому что они похожи на жевательную резинку Chiclet и представляют собой небольшие квадраты с закругленными углами.

Сферические ключи

Клавиши, изогнутые по всем четырем краям (см. На фото слева).В центре каждой клавиши находится сферический колодец. Эти клавиши обычно встречаются на пишущих машинках старых моделей, таких как IBM Selectric, и на некоторых старинных клавиатурах.

Печать ключей

Существует множество типов печати, от тампонной до сублимационной печати красителями. Если вы не знакомы с этими терминами, это может привести к путанице относительно того, нужна ли вам клавиатура с тампонной печатью или стоит тратить деньги на клавиши с двойным литьем под давлением.

Тампонная печать (или трафаретная печать)

Самым дешевым и наиболее распространенным видом печати ключей является тампонная печать, при которой ключевое изображение печатается с использованием прочных чернил. Часто производитель наносит лак, чтобы продлить жизнь изображению. К сожалению, у большинства машинисток этот тип печати быстро изнашивается. Посмотрите видео, чтобы увидеть, как работает производственный процесс.

Лазерное травление

Лазер используется для выжигания необходимого символа на колпачке клавиатуры, физическая маркировка его, поэтому его невозможно стереть.Это лучше всего работает со светлыми клавишами, так как в результате получается изображение с черным выжженным цветом, но это также работает и с черными клавишами. Многие производители, включая Das Keyboard, заполняют выгравированную область цветным наполнителем, чтобы лазерное гравирование на черном пластиковом фоне и выделение характерных черт. Вы также можете почувствовать текстуру выпуклого символа на каждой клавише с этим процессом.

Сублимационная печать на красителях

Сублимация красителя — это процесс, при котором тепло используется для пропитки материала красителем, в результате чего краситель погружается в пластик. Приятная особенность этого заключается в том, что краситель становится частью пластика, его нельзя стирать, как при тампонной печати. Это гораздо более дорогой метод печати ключей, и его следует использовать в ситуациях, когда краситель темнее, чем окрашиваемый материал.

Двойное литье под давлением

Вместо того, чтобы печатать символы на пластике, двойное литье под давлением формует символ и нижнюю часть крышки клавиатуры в один кусок пластика, при этом верхняя часть крышки формируется на другой части.Они слиты вместе, образуя двухслойную клавиатуру с очень контрастной графикой. Это самый дорогой тип печати высочайшего качества из возможных, поэтому ключ невозможно стереть, так как он является частью крышки клавиатуры. Это также ограничивает печать двумя цветами на колпачок из-за используемых форм и затрат. Были примеры использования этого метода более чем двух цветов, но цена на данный момент слишком высока для большинства компаний. Фактически, даже большинство производителей клавиатур отказались от литья под давлением с двойным впрыском из-за его высокой стоимости.

Общие механические переключатели клавиатуры

В механических клавиатурах есть много разных типов переключателей. Из-за долговечности механических клавиатур часто можно встретить работающие бывшие в употреблении клавиатуры с переключателями, которые больше не производятся. Единственный способ узнать, какой тип переключателя находится внутри клавиатуры, — это разобрать плату, а иногда и переключатели, рискуя разрушить клавиатуру или переключатели. Переключатели различаются тем, как они замыкают цепь, сигнализируя о нажатии клавиши, величине тактильного удара и громкости щелчка при нажатии клавиши.

Переключатели Cherry MX

Cherry MX — это механические переключатели, которые состоят из пружины и двух металлических контактов. При нажатии пластиковый стержень опускается вниз, и в этот момент стальная пружина внутри закрывает переключатель, сигнализируя о том, что клавиша нажата. Одно из преимуществ переключателей Cherry MX — позолоченные контакты. В отличие от других металлов, золото предотвращает ржавление контактов, увеличивая срок службы переключателя. Для этих типов клавиш существует множество конструкций переключателей, и их можно отличить по цвету стержня, который вы можете увидеть, сняв колпачок.

Линейный переключатель: Cherry MX Black

Переключатели

Cherry MX Black были одними из первых механических клавишных переключателей, доступных широкой публике. Они линейны или не тактильны, это означает, что черные переключатели не имеют громкого щелчка или удара, который ощущается при нажатии клавиши. Многим геймерам они нравятся из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что облегчает двойное нажатие, чем другие переключатели.

Сила срабатывания: 60cN

Многим геймерам нравится это из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что облегчает двойное нажатие, чем другие переключатели.

Легкий тактильный переключатель: Cherry MX Brown

Коричневые переключатели находятся примерно на полпути между переключателем набора текста и игровым переключателем. В отличие от черных переключателей, коричневые имеют мягкий тактильный удар примерно в середине нажатия. Некоторые люди предпочитают их для игр, поскольку они позволяют быстрее нажимать дважды, а машинистам они нравятся, потому что у них по-прежнему хорошая тактильная обратная связь, но звуковая обратная связь не так заметна, как синий переключатель. Переключатели Brown имеют более мягкий щелчок при нажатии и требуют меньшего усилия для срабатывания.В серии тактильно-мягких клавиатур Das Keyboard используются переключатели коричневого цвета.

Сила срабатывания: 55cN

Clicky Switch: Cherry MX Blue

Синие переключатели популярны в сообществе печатников из-за «щелкающего» тактильного удара при нажатии на точку активации. В целом синие переключатели очень похожи на пишущие машинки, однако окружающие могут не быть такими большими поклонниками из-за звуковой обратной связи. Стандартные «щелкающие» версии Das Keyboards используют синие переключатели.

Сила срабатывания: 60cN

Легкий тактильный переключатель: Cherry MX Clear

Переключатели

Cherry MX Clear немного сложнее найти на клавиатурах, но многие пользователи считают, что они имеют больше тактильных ощущений, чем коричневые, но при этом они не такие щелкающие, как синие переключатели. Четкие переключатели имеют более высокое усилие срабатывания, чем переключатели Брауна, и более выраженный тактильный удар. Кроме того, клиры, как правило, имеют наибольшее трение среди механических клавишных переключателей, это связано с размером тактильного выступа.

Сила срабатывания: 65cN

Линейный переключатель: Cherry MX Red

Переключатели

Cherry MX Red похожи на переключатели Cherry MX Black в том, что они оба относятся к категории линейных, не тактильных. Это означает, что их чувство остается неизменным при каждом нажатии клавиши вверх-вниз. Они отличаются от черных переключателей своим сопротивлением; Красные переключатели требуют меньшего усилия для срабатывания. Результат — ощущение, которое большинство воспринимает как «плавнее» и «быстрее», что делает их особенно популярными среди энтузиастов игр.

Сила срабатывания: 45cN

Переключатели прочие механические

Стяжная пружина

Переключатели

Buckling Spring содержат пружину, которая сгибается при нажатии на ключ. Этот механизм управляет небольшим молотком, который ударяет по мембранному переключателю, сигнализируя о том, что клавиша нажата.

Переключатели Topre

Переключатели

Topre — это более новая разработка, которая представляет собой почти гибрид между клавиатурой с механическим переключателем и клавиатурой с резиновым куполом.Переключатели Topre — это емкостные переключатели, в которых используется пружина под резиновым куполом. Когда вы нажимаете клавишу, она сжимает пружину, в результате чего находящаяся под ней емкостная цепь определяет, что клавиша была нажата.

Alps Switches

Существует несколько общедоступных типов переключателей ALPS. Наиболее часто обсуждаемый тип получил прозвище «снежный человек», потому что оригинальные клавиатуры ALPS занимали много места на столе.Из переключателей Bigfoot существует две версии: сложная и упрощенная. Сложные АЛЬПЫ бывают разных цветов с небольшими различиями между ними. Вы можете найти тактильные и щелкающие, тактильные и не щелкающие, а также линейные версии Complicated ALPS. Упрощенные переключатели ALPS, по мнению многих, менее плавные и громкие, чем сложные ALPS. Чаще всего они встречаются на новых клавиатурах, потому что сложные ALPS больше не доступны. Существует не только множество версий внутри каждого типа переключателя ALPS, но также существует множество клонов ALPS, которые все имеют разные ощущения, но выглядят очень похожими на настоящие.Из-за этого для определения того, какой у вас тип АЛЬП, или если это настоящий АЛЬП, необходимо разомкнуть переключатель, что является сложной задачей, требующей осторожного выполнения, поскольку простое их удаление может потенциально повредить переключатели.

Техническое обслуживание и очистка механической клавиатуры

Клавиатуры загрязняются, будь то набор текста в потных руках или падение крошек во время обеда за компьютером. Потратив время на исследование механических клавиатур, а затем на покупку одной из-за ее превосходной производительности и долговечности, пришло время подумать о ее чистке и обслуживании.Если вы просто хотите очистить поверхность или потянуть за клавиши и очистить каждый дюйм клавиатуры, важно знать лучший способ. Вот несколько советов по содержанию клавиатуры в чистоте, а также как снять колпачки с клавиш для очистки или замены.

Простая механическая очистка клавиатуры при обслуживании

Чтобы сохранить механическую клавиатуру в чистоте и не допускать попадания на нее мусора, переверните клавиатуру и встряхните ее, чтобы изнутри вывалился мусор.Возьмите немного сжатого воздуха и слегка опрыскайте клавиатуру, чтобы удалить все, что не выходило изначально. Помогает, если вы перевернете клавиатуру под углом, чтобы крошки и мусор выпали. Также используйте быстрые короткие струи при распылении сжатого воздуха.

Тщательная очистка

1) Для более тщательной очистки клавиатуры сначала необходимо снять маленькие колпачки с клавиатуры. Если вы никогда не снимали колпачки с клавиатуры, сначала посмотрите наше видео с инструкциями по замене клавиш.Он демонстрирует, как вынуть клавиши и как вернуть их на механическую клавиатуру. Используйте съемник для ключей, чтобы снять колпачки. Помните, что клавиши имеют разную форму в зависимости от их размещения на клавиатуре, и в случае Das Keyboard Ultimate бывает очень сложно различить клавиши. Мы рекомендуем упорядочить колпачки для клавиш, так как они снимаются, чтобы облегчить их установку после очистки клавиатуры. Мы настоятельно не рекомендуем никому пытаться удалить пробел, клавишу возврата и другие клавиши большого размера. Эти клавиши имеют опорную планку под ними, что может затруднить извлечение ключа и еще больше затруднить его установку на место. Как показано на фото ниже, стабилизатор поперечной устойчивости соединяется с двумя маленькими белыми деталями, прикрепленными к колпачку клавиатуры. Эти детали очень легко сломать или даже потерять, если они вылетят из крышки клавиатуры при снятии. К сожалению, для них нет запасных частей, поэтому в случае поломки или потери ключи, к которым они прикреплены, больше не будут работать должным образом. Поскольку можно провести очень тщательную очистку, не удаляя эти ключи, рекомендуется оставить их на месте.

2) После извлечения клавиш переверните клавиатуру и встряхните ее, чтобы мусор выпал из клавиатуры. Затем возьмите баллончик с воздухом и щетку, чтобы ослабить и удалить остатки внутри.

3) Если что-то попало на клавиатуру, возьмите влажную хлопчатобумажную ткань или микрофибру и протрите ею место. При необходимости используйте каплю изопропилового спирта или разбавленного жидкого мыла (1 капля на галлон воды), чтобы удалить липкие вещества.Не наносите жидкость прямо на клавиатуру, наносите ее на ткань. В переключателях Das Keyboards используются золотые контакты, потому что золото предотвращает коррозию контактов; однако, если в переключателе вокруг контакта есть жидкость, он будет держать соединение закрытым (как при нажатии клавиши) до тех пор, пока вода не испарится. Всегда уточняйте у производителя вашей клавиатуры, потому что некоторые клавиатуры (кроме Das Keyboard) плохо переносят спирт и могут быть им повреждены.Если этого недостаточно для очистки разливов, ознакомьтесь с нашим сообщением в блоге об очистке разливов напитков. Намочить клавиатуру в изопропиловом спирте очень рискованно, но если ничего не помогает, возможно, стоит спасти клавиатуру.

4) Установите колпачки клавиш обратно на клавиатуру, а затем возьмите слегка влажную хлопчатобумажную ткань или микрофибру и протрите ею верх клавиш и корпус. Если клавиши сильно загрязнены до такой степени, что надписи выглядят блеклыми, используйте небольшое количество изопропилового спирта или разбавленного жидкого мыла, как описано в шаге 3.

5) Переверните клавиатуру и дайте ей высохнуть в течение ночи. Это может занять еще больше времени, в зависимости от климата и температуры в помещении. Несмотря ни на что, убедитесь, что клавиатура полностью высохла, прежде чем подключать ее и использовать. Хотя есть статьи, в которых сообщается об успешном мытье клавиатуры в посудомоечной машине, помещение электронного устройства в посудомоечную машину, где оно будет залито водой, представляет собой огромный риск. Единственный способ сделать это — полностью разобрать клавиатуру, что обычно приводит к аннулированию гарантии.Жесткая вода или вода из смягчителя воды могут вызвать коррозию внутри клавиатуры из-за солей и минералов. Использование небольшого количества спирта или разбавленного жидкого мыла для очистки клавиатуры — гораздо лучший метод, чем пытаться сунуть ее в посудомоечную машину.

Фото:

Изображения клавишных колпачков и переключателя Cherry MX благодаря Ripster на OCN и Geekhack Ключевые вырезы благодаря Signature Plastics. Особая благодарность Lethal Squirrel с сайта Geekhack.org за анимированные изображения Cherry MX.

Руководство по опциям переключения

• Механические переключатели клавиатуры — это механизмы под колпачками на механической клавиатуре, которые позволяют печатать быстрее и точнее.
• Существует три типа механических переключателей клавиатуры: линейные, тактильные и щелкающие.
• Линейные переключатели являются самыми плавными и быстрыми и обычно предпочитаются геймерами.
• Сенсорные машинисты предпочитают тактильные переключатели из-за обратной связи.
• Посетите техническую библиотеку Business Insider для получения дополнительных историй .

В то время как мембранные клавиатуры более распространены из-за их низкой стоимости, машинисты и геймеры часто предпочитают использовать механическую клавиатуру. Благодаря механическим переключателям, скрытым под колпачками клавиш, эти клавиатуры более точны и позволяют печатать быстрее.

Связанные Лучшие механические клавиатуры

Механические переключатели клавиатуры не все одинаковы, и вид переключателя буквально определяет стиль клавиатуры и то, для чего ее лучше всего использовать, точно так же, как автомобиль определяется типом двигателя под капотом. Вот что вам нужно знать о механических переключателях клавиатуры.

Как работает механический переключатель клавиатуры

Механическая клавиатура получила свое название от того факта, что механический переключатель находится под крышкой. Вместо резиновой мембраны, которая обеспечивает мягкое сопротивление нажатию клавиши, механический ключ кажется точным, потому что ваш палец заставляет механизм с низким коэффициентом трения скользить вниз по валу, которому активно противодействует пружина.

Каждый коммутатор состоит из нескольких ключевых компонентов. Легко снимаемый колпачок для клавиатуры защелкивается на стержне, который, в зависимости от его формы и высоты, определяет общее расстояние, которое он может пройти, и расстояние до его срабатывания — насколько далеко его нужно нажать, чтобы зарегистрировать нажатие клавиши.Шток поддерживается пружиной, находящейся внутри корпуса.

Типичные механические переключатели клавиатуры выглядят так: стержень заметно выступает из корпуса. poco_bw / Getty Images

У некоторых клавиш есть дополнительный компонент — «выпуклость» или щелчок на середине хода клавиши, обычно это становится возможным благодаря пружинящему металлическому зажиму, который стержень должен проталкивать, когда он нажимается.

Наконец, переключатель должен замкнуть электрическую цепь при срабатывании металлических контактов.

Типы механических переключателей клавиатуры

Существует три типа механических переключателей, и они определяют клавиатуру, а также то, кто захочет ее использовать (и почему).

Линейные переключатели

Линейные переключатели — это простейшие механические переключатели, поскольку шток перемещается вверх и вниз без каких-либо препятствий — отсюда и название.Ключ регистрирует ход или срабатывает, когда он достигает нижней точки в конце своего хода. Геймеры предпочитают этот тип переключателя, потому что он позволяет быстро и однозначно управлять в игре, когда на счету доли секунды.

Хотя существует ряд брендов, продающих механические клавиатуры, Cherry является наиболее известной. Cherry MX Red — очень распространенный линейный переключатель, настолько, что геймеры склонны называть «красные переключатели» сокращением линейного.

Тактильные переключатели

Это похоже на линейный переключатель, но в середине его хода вниз есть выступ.Эта выпуклость совпадает с точкой срабатывания, которая происходит до того, как клавиша опустится вниз. Это делает несколько вещей. Это обеспечивает более быстрый набор текста, поскольку для нажатия каждой клавиши не нужно перемещаться так далеко. В то же время он тише, чем линейные переключатели, потому что машинистам сенсорного ввода не нужно нажимать клавиши до нижнего предела. И у них есть ощущение, которое предпочитают многие машинистки, благодаря заметному тактильному выступу.

По всем этим причинам этот переключатель обычно выбирают машинистки, которые также не играют в игры.Cherry’s Cherry MX Brown — обычный тактильный переключатель.

Фиксатор на боковой стороне стержня позволяет тактильным переключателям, таким как Cherry MX Brown, чувствовать себя «неровными» при нажатии. вишня

Щелкающие переключатели

Разновидность тактильного переключателя, щелкающий переключатель издает заметный щелчок на выступе.Как вы понимаете, это самые громкие из механических клавиатур, потому что каждое нажатие приводит к щелчку. Они успокаивают новичков, которым еще не комфортно пользоваться клавиатурой и которым требуется дополнительная обратная связь при наборе текста. Некоторые машинистки просто предпочитают звук щелкающей клавиатуры.

Однако имейте в виду, что это громкие клавиатуры, которые могут отвлекать вас, если вы работаете с другими людьми. Cherry MX Blue, пожалуй, самый известный щелкающий переключатель.

Insider Inc. получает комиссию при покупке по нашим ссылкам.

Уязвимости в системе безопасности, создаваемые ключевыми переключателями

Клавишные переключатели, обычно называемые «клавишными переключателями», используются во многих типах коммерческих и жилых объектов. На объектах с автоматическими воротами местные правила часто требуют, чтобы был установлен ключевой выключатель пожарной части, чтобы аварийные службы могли получить доступ через ворота в чрезвычайной ситуации.Многие коммунальные предприятия, такие как газовые или электрические компании, могут также потребовать наличия переключателя с ключом, чтобы дать их бригаде доступ к месту.

Даже на объектах с карточными системами контроля доступа клиенты часто устанавливают переключатели с ключом на внешних входных воротах, чтобы предоставить сотрудникам альтернативный способ входа с помощью ключа. Клавишные переключатели также используются для управления внешними потолочными дверями, работы лифтов и управления оборудованием, таким как уплотнители мусора или внешние топливные насосы.

Пример ключевых переключателей, используемых на коммерческих объектах

Существует два типа клавишных переключателей: переключатели с замками и врезные клавишные переключатели.

Замки выключателя

— это автономные устройства, которые состоят из механизма блокировки и встроенного электрического выключателя. Замки переключателей — это компактные блоки, которые обычно можно установить в отверстие диаметром 3/4 дюйма. Ограничение замков переключателей состоит в том, что они доступны только в ограниченном количестве шпоночных пазов. Это означает, что в большинстве случаев их нельзя прикрепить к замкам здания. обычная система ключей, требующая, чтобы пользователям выдавались отдельные ключи для замка переключателя.

Врезные переключатели с ключом состоят из двух частей: механизма переключателя и врезного цилиндра замка. Преимущество врезных переключателей с ключом состоит в том, что их можно использовать практически с любым типом личинки замка. Это позволяет подключать их к обычной системе ключей здания, позволяя пользователям управлять переключателем с ключом, используя тот же ключ, который они используют на других дверях.

Недостатком врезных переключателей с ключом является то, что они относительно большие, что требует их установки заподлицо в стене или установки в коробке для поверхностного монтажа.Во многих врезных клавишных переключателях используется стандартная одинарная или двойная лицевая панель, что позволяет устанавливать их в стандартные электрические коробки.

Использование одной клавиатуры и мыши с несколькими компьютерами

Опубликовано в: клавиатура — Мышь

Моя рабочая установка выглядит примерно так — у меня есть два настольных компьютера, на каждом из которых работает Windows, и они оба подключены через локальную сеть. У каждой из этих машин есть отдельные мониторы, но у них одна и та же беспроводная клавиатура и мышь, поэтому стол выглядит менее загроможденным, и я могу быстро переключаться между двумя компьютерами.

Это можно сделать несколькими способами. Существует простое аппаратное устройство, называемое переключателем KVM, которое полезно, когда ваши компьютеры не подключены к сети. С помощью KVM-переключателя вы можете легко управлять несколькими компьютерами (ЦП) с помощью одного монитора, клавиатуры и мыши.

Идея простая. Коммутатор имеет порты USB, к которым вы можете подключить общую клавиатуру и мышь. Затем подключите коммутатор и компьютеры с помощью прилагаемых кабелей, и все готово. У большинства переключателей есть кнопка, которая помогает переключаться между компьютерами.

KVM-переключатели даже позволяют использовать один и тот же набор микрофонов и динамиков для нескольких компьютеров. И неважно, работают ли ваши компьютеры под управлением Windows, Mac или их обоих.

Программные альтернативы KVM-переключателям

Если вы не слишком заинтересованы в аппаратном решении и если ваши системы связаны друг с другом через локальную сеть, все, что вам нужно, это копия Input Director, утилиты только для Windows, которая легко для настройки и абсолютно бесплатна для личного использования.

В качестве первого шага вам необходимо установить программное обеспечение Input Director на всех ваших машинах. Компьютер, физически связанный с клавиатурой и мышью, становится «главной» машиной, в то время как другие системы будут известны как «подчиненные» машины.

Преимущество программного решения заключается в том, что вы можете легко переключаться между компьютерами, не нажимая никаких кнопок, как в случае с переключателями KVM.

Обновление: посмотрите еще одну хорошую альтернативу, которая поможет вам управлять двумя компьютерами с помощью одной клавиатуры и мыши. Однако следует помнить несколько моментов:

1.Никогда не выключайте главные машины, не выключив сначала подчиненную машину, потому что тогда вы потеряете доступ к клавиатуре и мыши.

2. Не отключайте сеть в Windows, пока клавиатура / мышь активна на стороне ведомого устройства, иначе вам придется перезапустить ведущее устройство, чтобы восстановить контроль над мышью и клавиатурой.

3. Могут быть случаи, когда ваша главная машина не сможет распознать подчиненные. В этом случае просто щелкните правой кнопкой мыши значок Input Director на панели задач и выберите «Rescan Slave Systems».”

4. В отличие от программного обеспечения VNC, вы не можете перетаскивать окна с одного компьютера на другой. Однако Input Director поддерживает совместное использование буфера обмена, поэтому вы можете копировать и вставлять URL-адреса и другой текст между компьютерами.

См. Также: Подключение ноутбука к телевизору

PS: Input Director предназначен только для Windows, но если вы работаете как с Mac, так и с Windows или собираетесь использовать программу в коммерческой среде, ознакомьтесь с Synergy.

[**] Если вы хотите использовать один монитор только для двух компьютеров, вам даже не понадобится KVM-переключатель.Просто подключите один компьютер к монитору с помощью кабеля VGA, а другой монитор с помощью кабеля DVI или HDMI. Затем вы можете переключаться между компьютерами с помощью кнопки на самом мониторе.

2-позиционный переключатель с ключом 2,5 A 250 В ~ 2 положения (ключ съемный в обоих положениях) и подключение сварочного зажима белый Simon 27 Play

ОСНОВНАЯ ИНФОРМАЦИЯ

Заканчивать: белый

Функция индикатора: Нет

Нет. возможных элементов: 1 элемент

Коготь: Включено

Совместимость: Рамки Simon 27 Play, Simon 27 Neos, Simon 27 Scudo, Simon 27, Simon 27 Centralisations и Simon 44 Aqua

В комплекте: Механизм с крышкой

Примечания: Механизм на 2 позиции и ключ съемный в обоих положениях.

Серии: Саймон 27 Играть

Версия: Одинокий

Интенсивность: 25 А

Вольтаж: 250 В ~

Тип клеммного подключения: Сварка

Тип механизма: Ключ

Положение извлечения ключа: Обе позиции

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Допускается сечение кабеля: 0. 5 мм

Необходима зачистка кабеля: 7 мм

Рейтинг IP: 20

RAL: Не имеет

Материал изготовления: Металлические компоненты с безгалогенной изоляцией и отделкой из термопласта

Тип продукта: Стандарт

Доступный рынок: CE

УСТАНОВКА И ОБСЛУЖИВАНИЕ

Тип установки: Подходит для поверхностного и скрытого монтажа

Устанавливается в распределительную коробку заподлицо: Универсальный, американский и централизации

Диапазон рабочих температур: От 5 до 40 ºC

Диапазон температур хранения: От -25 до 50 ºC

Обслуживание: Протрите мягкой сухой тканью. Не используйте абразивные тряпки или чистящие средства, содержащие хлор.

Терминология клавиатуры — Deskthority wiki

Проект документа Этот документ является первым черновиком и нуждается в редактировании.

На этой странице представлен обзор наиболее употребительных терминов на клавиатуре.

Ключи и колпачки

Клавиатура компьютера — это комбинация кнопок, называемых клавишами . Видимая часть клавиши называется колпачком или колпачком . Колпачки клавиш обычно обозначаются надписью . : надпись, обозначающая действие клавиши, например «Q» или «Caps Lock».

Существуют различные способы нанесения надписей на колпачки клавиш. Двойное формование включает формование текста из пластика и последующее формование клавиши вокруг этой первой формовки, тогда как тампонная печать использует толстые непрозрачные чернила для печати текста на колпачках клавиш через силиконовую подушечку. См. Описание этих и других методов, таких как печать сублимацией красителя и лазерная маркировка, в разделе «Печать колпачков».

Колпачки для ключей съемные; они либо подходят с трением, либо фиксируются на месте.Под каждой клавиатурой находится клавишный переключатель или переключатель для краткости. Клавишный переключатель — это электрическое или электронное устройство, определяющее нажатие клавиши.

• Колпачок снят с клавиатуры с дискретным переключателем

• Колпачок снят с клавиатуры с резиновым куполом

Переключатели

Вообще говоря, переключатели могут быть дискретными (отдельные блоки) или они могут быть одним неделимым узлом.

Термин «переключатель» вводит в заблуждение. В большинстве случаев дискретные переключатели действительно включают и выключают электрический ток, но они также могут использовать формы электромагнитного зондирования. См. Определение нажатия клавиш для получения более подробной информации о различных типах переключателей, включая металлические контакты, емкостные и эффект Холла.

Дискретные выключатели

Клавиатуры

все разные, но наиболее распространенное расположение дискретных переключателей — монтаж на пластине: переключатели защелкиваются в пазах на монтажной пластине перед тем, как припаять к печатной плате.

Обычно переключатели представляют собой автономные блоки с выводами под пайку на дне. Плунжер, называемый ползунком , обеспечивает вертикальное движение (поддерживается возвратной пружиной ), а колпачок клавиатуры устанавливается на ползунок. Термины «шток» или «система» могут относиться либо к выступу, на котором держится слайдер, либо, в частности, к переключателям Cherry MX, ко всему слайдеру. Выступы в верхней части корпуса предотвращают выпадение переключателя через прорезь в монтажной пластине, а удерживающие зажимы по бокам переключателя прижимают пластину снизу.

Резиновый купол над мембраной

Подавляющее большинство производимых сегодня потребительских клавиатур имеют резиновый купол поверх мембраны . Купола из силиконовой резины, обычно в форме листа куполов, обеспечивают пружинное усилие, которое толкает клавиши вверх при отпускании, заменяя металлические винтовые пружины в более дорогих клавиатурах. Электрическое переключение обеспечивается тремя листами тонкого пластика, называемыми мембранами. На тонких клавиатурах, таких как те, что используются в ноутбуках, используются ножничные переключатели , которые представляют собой просто разновидность резинового купола над мембраной, где ножничные механизмы поддерживают колпачки для клавиш, чтобы уменьшить общую высоту клавиатуры.

Конфигурации коммутатора

Нормальные переключатели называются мгновенными , поскольку они обычно замыкаются (подключаются) только на мгновение и отключаются (отключаются), когда вы отпускаете. Обычные переключатели будут подключать одиночный тракт цепи или обеспечивать только один или какой-либо другой вид измерения; такой переключатель называется однополюсный однополюсный нормально разомкнутый (SPST NO). NO также называется , форма A , а NC также называется , форма B .

Переключатели альтернативного действия (также фиксирующее действие или нажимно-нажимное ) останутся в нижнем положении при нажатии; чтобы освободить их, их нужно нажать второй раз.Такие переключатели использовались для блокировки клавиш в 70-х и начале 80-х годов, после чего они вышли из моды, а Apple была последним известным производителем, который их использовал, вплоть до Apple Extended Keyboard II.

Двухступенчатые переключатели или двойного действия последовательно соединяют два контура цепи, при этом второе соединение выполняется после дальнейшего нажатия клавиши. Они чаще встречаются в электрических пишущих машинках.

Резервирование может быть обеспечено с помощью второй пары терминалов.Здесь один переключатель с одним плунжером соединяет сразу две отдельные цепи; это называется двухполюсный одинарный (DPST). Обычно они не встречаются в клавиатурах, но коммутаторы серии Micro Switch SD известны наличием избыточных линий считывания. В некоторых случаях коммутаторы явно поддерживают четыре терминала, но редко, если вообще когда-либо, встречаются с заполненной второй парой отверстий, а доступные заводские конфигурации остаются загадкой. По прошествии времени и появлении новых спецификаций природа переключателей станет ясна.У некоторых есть четыре терминала для DPST, а у некоторых четыре терминала для двухступенчатого действия.

Некоторые переключатели имеют три клеммы для обеспечения действия переключения (ток перенаправляется от одной цепи к другой) или четыре клеммы, где одна пара контактов нормально разомкнута, а другая нормально замкнута. Последний будет работать как первый, если входные клеммы подключены к печатной плате. Переключение также описано как форма C .

Повышенная доступность оборудования с микропроцессорным управлением устранила необходимость в более сложных конфигурациях переключателей для клавиатур, поскольку программное обеспечение заботится о состоянии машины, но другое (некомпьютерное) оборудование также может найти применение для переключателей, отличных от SPST НЕТ.

Механическая клавиатура

Основная статья: Механическая клавиатура

Термин «механический» используется некоторыми производителями для обозначения металлических контактных переключателей: то есть переключателей, в которых электрический ток проходит через подпружиненный кусок металла, который прижимается к другому куску металла.

Однако одна из самых известных «механических» клавиатур — это IBM Enhanced Keyboard, более известная по названию серии, IBM Model M. Серия Model M является мембранной, что не позволяет классифицировать ее как механическую.

Клавиатуры с металлическими контактами по своей природе не являются высококачественными, и не все высококачественные клавиатуры имеют металлические контакты, как упомянутая ранее Модель M, и различные методы электромагнитного зондирования, которые обычно обеспечивают большую долговечность, чем физические механизмы переключения.

Хотя этот термин вряд ли исчезнет в ближайшее время, обратите внимание, что его значение не определено.

Чувствую

Термин keyfeel относится к тому, как тип клавиатуры или переключателя ощущается при вводе текста.Клавиши могут казаться тяжелыми или легкими, они могут сильно трение или быть очень гладкими. В рамках темы ощущений есть несколько конкретных концепций:

Сила — это сила, которую вы чувствуете в пальце при нажатии клавиши. Сила изменяется, чем дальше вы нажимаете кнопку, и скорость изменения может измениться сама. Тема силы охватывает то, как сила изменяется во время нажатия клавиши, и, следовательно, ощущения от набора текста.

Ход относится к вертикальному перемещению клавиши и диапазону этого движения. Общий ход обычно составляет от 2,5 до 4 миллиметров. Pretravel относится к тому, насколько далеко должна быть нажата клавиша, чтобы она активировала (когда клавиатура обнаруживает нажатие клавиши), а overtravel — насколько дальше вы можете нажать клавишу после того, как она сработала.

Типы переключателей

Общее ощущение от переключателя можно разделить на несколько определенных типов. В дополнение к ощущениям, некоторые переключатели при нажатии издают отчетливый звук, что является формой обратной связи с оператором.Ниже приведены три наиболее распространенных типа звука и ощущений при переключении; другие типы также описаны в силе.

Тактильный переключатель

Тактильные переключатели — наиболее распространенный тип переключателей. Тактильный переключатель обеспечивает изменение силы нажатия клавиши. Обычно этот термин используется для обозначения переключателя, который при частичном нажатии внезапно становится легче, что часто описывается как «неровность». В переключателях более высокого класса это падение силы говорит вам, что сработало, но в стандартном резиновом куполе над мембранной клавиатурой это просто характеристика ощущения клавиши.

Линейный переключатель

Линейный переключатель — это переключатель, который становится все более жестким при перемещении клавиш и, следовательно, не имеет тактильного «толчка». График силы идеального линейного переключателя покажет прямолинейный рост силы от начала до конца хода, но на практике скорость увеличения силы может изменяться в разных точках хода. Конструкции линейных переключателей просты и надежны и распространены на специально разработанных прочных клавиатурах. Они были очень распространены в 1970-х и начале 1980-х годов для терминалов и клавиатур ПК, но с середины до конца 1980-х годов их затмила популярность тактильных переключателей.

Щелкающий переключатель

Щелкающий выключатель при срабатывании издает звук. В то время как все клавиши издают какой-то звук при нажатии, щелкающий переключатель — это тот, который генерирует отдельный преднамеренный звук, чтобы уведомить оператора о том, что нажатие клавиши было зарегистрировано. Клавиатура с щелчками. — это клавиатура с переключателями со щелчком; Клавиатуры, которые не щелкают, но, тем не менее, имеют четкий и отчетливый или просто громкий звук при печати (что часто бывает со старыми клавиатурами из-за металлической конструкции внутри), часто неправильно описываются как «щелкающие» людьми, не знакомыми с преднамеренно щелкающими клавиатурами.

Поскольку в щелчковых механизмах используется пружина, которая должна быть зажата и приведена в действие, всегда происходит падение силы в том месте, где слышен щелчок. То есть все щелкающие переключатели тоже тактильные. Сама клавиатура (не переключатели) может генерировать звук отдельно (с помощью зуммера или соленоида), не влияя на ощущение переключателей, но «щелкающие» клавиатуры относятся к клавиатурам, на которых переключатели сами производят звук.

Щелкающие переключатели обычно более тактильны, чем переключатели, разработанные так, чтобы быть тактильными, не производя шума, но дополнительный звук поверх того, что часто является и без того громкой клавиатурой, не всегда желателен.

Дополнительная литература

Полный список терминов см. На клавиатуре.

.
