Схема проходных выключателей | Советы электрика

07 Окт 2012 Подключение выключателей

Приветствую всех читателей моего сайта! В очередной статье я расскажу по многочисленным просьбам как управлять освещением с двух, трех, четырех, пяти и т.д. мест.

Прежде я уже рассказывал и даже записывал на видео как подключить одноклавишный выключатель- на одну группу ламп, двухклавишный выключатель- на две группы ламп, так же рассказывал как управлять одной группой ламп с двух мест- на видео можно посмотреть как подключать для этих целей проходные выключатели.

Сейчас я покажу более сложную схему для того, что бы управлять освещением с трех и более мест.

Это можно сделать например с помощью перекрестных переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где может в доме понадобиться включать свет из трех мест?

Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери.

Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах!

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п.) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Да, кстати, схема для управления освещением с трех мест универсальная, ее можно легко продлить для управления с четырех, шести, десяти и более мест))) Но об этом чуть позже, а пока я хочу начать с повторения- с более простой схемы-

Управление освещением с двух мест с помощью проходных выключателей

Внешне проходные выключатели, а правильное их название проходные переключатели выглядят как обычный одноклавишный выключатель.

А почему- переключатель? Тут дело в том, что это устройство при любом положении клавиши не разрывает электрическую цепь, а только переключает с одного контакта на другой. потому и- переключатели.

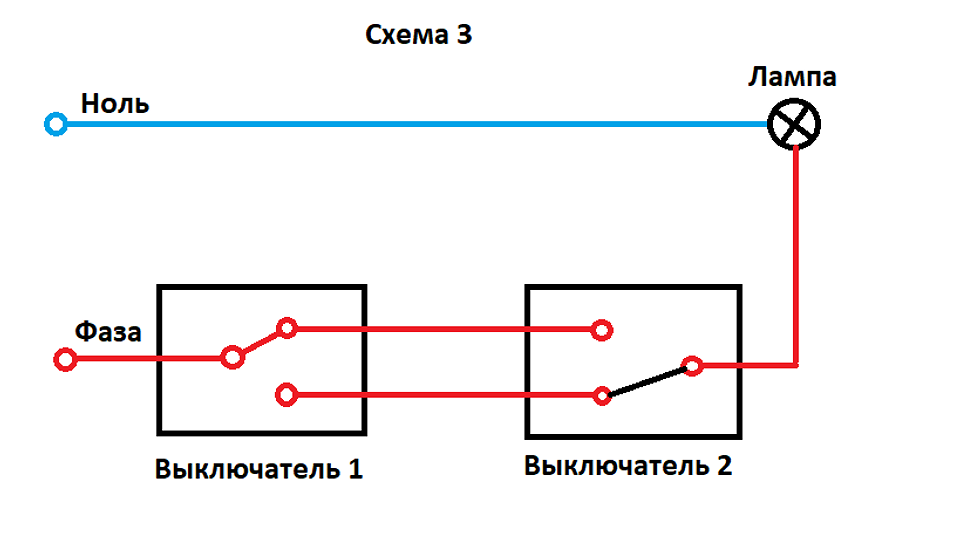

Вот типовая схема управления освещением с двух мест с помощью проходных переключателей:

При нажатии на клавишу любого переключателя можно включить/выключить лампу независимо от того в каком положении находится другой переключатель.

Фазный провод у меня показан красным цветом, нулевой- синим, переключатели для удобства подписаны №1 и №2.

При нажатии на клавишу переключателя №2 лампочка погаснет, так как в нем при этом “рвется” фазный провод, в том месте где кончается красная линия (зеленая стрелка показывает в какую сторону двигается контакт):

После этого нажимаем на клавишу проходного переключателя №1 и включаем лампу- путь прохождения электрического тока по фазному проводу обозначен красной линией (так будет на всех рисунках ниже):

Нажимаем клавишу проходного выключателя №2, контакт перекидывается вверх и гасит лампу освещения:

Затем нажимаем переключатель №1, его контакт перекидывается вверх и включает лампочку:

Так работает схема проходного выключателя для управления освещением с двух мест.

Запомнить ее в принципе не сложно, несмотря на ее кажущуюся сложность.

Надо главное найти на переключателе общую клемму контакта, то есть ту клемму, в которой он не переключается и где контакт зафиксирован одной стороной.

Найдя эти клеммы на обоих переключателях просто к одному переключателю подключаем на эту клемму фазный провод, а ко второму- провод от лампочки.

А две оставшиеся клеммы между переключателями соединяем в любой последовательности- без разницы. Нулевой провод как обычно в схеме выключателя идет на лампочку напрямую через распредкоробку.

Итого в распредкоробке у этой схемы проходного выключателя будет 5 соединений проводов.

Кстати проходные переключатели бывают еще и двойные- то есть в одном корпусе размещены два отдельных независимых проходных переключателя, выглядит как обычный двухклавишный выключатель и имеет шесть клемм.

С этой схемой закончил, сейчас далее-

Управление освещением с трех и более мест

Для этого понадобится как я уже упоминал перекрестный переключатель. Фотографию я его показывать не буду- так как на вид это тоже самый обычный одноклавишный выключатель.

Единственное внешнее отличие- четыре клеммы на обратной стороне для подключения проводов.

Так же как и двойные переключатели- перекрестные переключатели тоже есть двойные, для подключения проводов у них восемь клемм.

Итак, для того чтобы управлять освещением с трех мест понадобится два проходных переключателя и один перекрестный.

Проходные переключатели устанавливаются в начале и конце линии, а перекрестный- между ними, вот схема подключения проходных и перекрестного переключателей:

Почему перекрестный переключатель так назван? Дело в том, что через этот переключатель проходят две независимые электрические линии и он переключает их в крест.

Что бы это понять я сделал два рисунка. Рисунок первый- перекрестный переключатель соединяет электрические линии напрямую, в параллель:

А вот на этой схеме- электрические линии перекрещиваются между собой, отсюда и название- “перекрестный”:

Ну а сейчас подробнее-

Как работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей

Перекрестный переключатель обозначен буквой икс (Х). Работа схемы обозначена по аналогии с вышеописанной схемой проходных выключателей.

Представьте что это управление освещением в подъезде трехэтажки. Проходной переключатель №1 установлен на 1 этаже, перекрестный переключатель- на 2 этаже, а проходной переключатель №2- на третьем этаже.

Итак, включаем свет (нажимаем клавишу переключателя №1)- лампочка горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Далее: нажимаем клавишу первого проходного переключателя- лампочка гаснет:

Поднимаемся на второй этаж и проверяем перекрестный переключатель-нажимаем клавишу, включается свет:

Нажимаем клавишу обратно, выключаем свет:

Поднимаемся на третий этаж ко второму проходному выключателю, нажимаем у него клавишу- включается свет:

Оставляем проходной переключатель №2 в этом положении, спускаемся на 2 этаж и нажимаем клавишу перекрестного переключателя- выключаем свет:

Опять же- оставляем в таком положении перекрестный переключатель и спускаемся на первый этаж, нажимаем клавишу первого проходного переключателя- свет включается:

Вот таким образом и работает схема управления освещением с трех мест с помощью проходных и перекрестного переключателей.

При такой схеме в распредкоробке уже будет 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то для этого просто добавляют еще необходимое количество перекрестных переключателей между проходными, вот и все!

Например вот как на этой схеме что я нарисовал:

Если же управлять каждой лампочкой с любого этажа- то придется устанавливать по три выключателя на каждом этаже- на первом и третьем этаже по три проходных выключателя, а на втором этаже- три перекрестных выключателя.

И собирать три таких схемы- по одной схеме на каждую лампу. Можно сделать и по одному двойному, одному простому проходному выключателю на первом и третьем этаже, а на втором сделать так же один двойной перекрестный и плюс одинарный перекрестный- в этом случае на каждом этаже будет по две установочные коробки под выключатели.

Но схемы собирать все равно придется три)))

На этом у меня все, надеюсь понятно объяснил схемы проходных выключателей?

Напоследок- видео по теме

“Как найти общую клемму (зажим) у проходного выключателя”

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Вопрос: “Есть две прикроватные лампы с отдельными выключателями у кровати.
Есть выключатель у двери. Как сделать, чтоб при включении выключателя у двери включались обе лампы, и потом уже у кровати отключить одну из них или оба уже ближними выключателями?”

Ответ: “Вы возьмите самую первую схему из этой статьи и добавьте в неё ещё одну лампу и ещё один выключатель (продублируйте правую часть этой схемы). Нулевой провод от второй лампы подключите к нулю перед первой лампой, два провода от второго выключателя подключите к соответствующим проводам, идущим от выключателя на входе комнаты (провода между первым и вторым выключателями на схеме из этой статьи). Всё будет работать, но, если у вас горела одна лампа у кровати, то входной выключатель её погасит, но зажжёт ту, что не горела. Поясняющий рисунок ниже:”

Подписывайтесь на мой канал на Ютубе! Смотрите еще много видео по электрике для дома!

Теги: перекрестный выключатель, проходной выключатель, схема управления освещением с трех и более мест

Схема подключения одной лампы на два выключателя

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

Одноклавишные, двухклавишные, трехклавишные и т.д.
Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

модели осветительного прибора;
готовности проводки;
основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Устройство выключателя

Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.

Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.

Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).

Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.

Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

Схема с двухклавишным выключателем

Перед тем, как соединить провода в схему, у вас должны быть установлены:

Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.

Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.

В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.

Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.

В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.

В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.

Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.

Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.

Подробно схема с двойным выключателем рассматривается в этом видео:

Схема с одноклавишным выключателем

Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.

В коробке производятся следующие соединения:

нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вполне сможете самостоятельно подключить две лампочки на один выключатель.

Как сделать два выключателя на один светильник

Одной из наиболее частых задач перед «квартирным» электриком является установка одного или нескольких светильников. Обычно это не создает никакой проблемы, ведь подключение одного выключателя выполняется достаточно просто. Но часто нужно сделать так, чтобы лампочка включалась из нескольких мест, например, из двух, больше – реже. В этой статье мы рассмотрим схемы управления освещением с помощью нескольких выключателей.

Управление светом из двух мест

Такая задача часто встречается в частных домах на предусадебном участке, например, около входной двери и калитке, на входе во двор, а также в домах с несколькими этажами, чтобы было возможно включить свет с любого из этажей и безопасно спустится по лестнице.

Основная проблема заключается в том, что, если установить на один светильник два обычных выключателя, то как бы вы их не подключили, либо они оба должны быть включены, либо оба выключены. Поэтому не получится полноценно управлять освещением из нескольких мест по такой схеме.

Для того чтобы решить эту проблему используют схему с проходным выключателем. Такой прибор правильнее назвать переключателем. Давайте рассмотрим схему и особенности проходного выключателя.

Здесь мы видим, что выключатель по внутренней схеме отличается от обычного. Если на стандартном варианте контакт либо замкнут, либо нет, то здесь подвижный контакт замыкает либо на одну линию, либо на другую, поэтому я и назвал его переключателем.

Если вы еще не поняли, как эта схема работает – рассмотрим её состояния:

1. На обоих выключателях клавиша нажата в положение «ВВЕРХ» – лампочка горит, ток течет по «верхнему» проводу (если смотреть на приведенную схему).

2. Первый выключатель в положении «ВНИЗ», а второй «ВВЕРХ» (или наоборот) – ток по цепи не протекает, лампа не горит.

3. Оба выключателя в «нижнем» положении – ток протекает по «нижнему» проводу, и лампа горит.

Схема достаточно простая для сборки:

1. К светильнику напрямую подсоединяем ноль из распредкоробки или другим способом, в зависимости от обстоятельств

2. К ближнему к источнику питания (допустим сеть 220В) выключателю протягивает трёхжильный кабель. Первую жилу соединяем с фазой и средним подвижным контактом выключателя. Ниже приведем клеммы выключателя и его схему повторно.

3. Две оставшиеся жилы соединяем с парой выходных неподвижных контактов и второго выключателя.

4. От среднего подвижного контакта второго выключателя берем исходящую фазу и подключаем к светильнику.

Проходной выключатель отличается от обычного тем, что имеет переключающий контакт, итого на нем расположено три клеммы для подключения вместо двух. Они также бывают одно, двух и трёхклавишными. Тогда эта схема просто дублируется в соответствии с количеством клавиш и групп ламп так как это изображено на рисунке ниже.

Интересно: Если у вас есть возможность подключить фазу с нулем к каждому из выключателей с минимальными затратами кабеля от разных распределительных коробок, можно – использовать альтернативную версию этой схемы. Она отличается тем, что лампочка подключается к подвижному контакту, а фаза с нулем к неподвижным и, как бы, зеркальна.

Как монтировать

Для удобства монтажа нужно заблаговременно представить, как вы будете прокладывать кабели, что ближе к первому выключателю и что ближе ко второму – распредкоробка с приходящей фазой или светильник, а может быть и то и другое… Но в большинстве случаев нужно простой трёхжильный провод или кабель, в зависимости от условий эксплуатации и монтажа подойдут:

Или зарубежный аналог NYM аналогичных сечений.

Можете использовать жилы с этих проводов отдельно, а также купить одножильный провод марки ПВ, соответствующего класса гибкости, например, ПВ-1 – это жесткая монолитная версия. В таком случае снизится вероятность ошибки, особенно если выбрать разноцветные жилы. На картинке ниже изображен один из вариантов монтажа в более наглядном виде:

Управление из трёх и более мест

Если нужно чтобы светильник включался из трёх мест и больше – в бой идут перекрестные выключатели, их иногда называют промежуточным. Схема изображена ниже.

Новичков может напугать схема управления светом из трёх мест, но давайте в ней разбираться. Перекрестный выключатель – это такой же проходной выключатель только с одной клавиши одновременно переключается две группы контактов. Единственным отличием на видимой части будет то, что на перекрестном 4 клеммы для подключения проводов, а на проходном 3.

Зачем нужен перекрестный выключатель? Затем, что в схеме управления освещением из двух мест проходные выключатели связаны двумя проводами, и за счёт этого происходит избирательное подключение нужной линии питания светильника. Здесь нужно эту пару проводов также переключить между собой, для этого используют перекрестный выключатель.

Логика работы схемы несложна, давайте разберемся только для краткости обозначим выключатели как A, B и C, слева направо согласно схеме.

1. Все три выключателя в «верхнем» положении – ток течет по красной линии, и лампа горит.

2. Выключатель «A» в положении «вниз», остальные «вверх». Тогда фаза подана на голубую линию, а лампа подключена к красной – ток не течет. Если переключить выключатель «B» – «вниз», то лампа загорится, т.к. ток пойдет по красной линии на схеме, то же самое произойдет если переключить «С», только ток пойдет по голубой линии на схеме.

Остальные положения по аналогии.

Собирать схему включения из трёх мест достаточно просто. Подключаем фазу на средний контакт одного из крайних проходных выключателей, а от второго проходного с его среднего контакта прокладывает провод на светильник.

С первого проходного в любой последовательности и на любые клеммы подключаем к перекрестному, и, с его второй пары клемм, две жилы на другой проходной. Такое соединение изображен нагляднее на рисунке ниже.

Дальнейшее увеличения числа выключателей для управления одним светильником происходит просто по принципу добавления в разрыв перекрестных выключателей. Ниже изображена схема управления светом с 4 мест.

Такая же схема, но уже для управления с 5 мест:

Заключение

Вышеперечисленные схемы управления светом из нескольких мест достаточно просты, но у них есть один недостаток – легко запутаться в проводах, а также большой их расход. Это может быть экономически нецелесообразно с учетом штробы или стоимость прокладки линии наружным способом, возможно легче установить несколько светильников на вашем маршруте. Однако, есть и более простой способ – импульсные реле для управления освещением, мы их подробно рассматривали в этой статье: Импульсные реле и их использование

Типы ламп и выключателей

Виды источников искусственного света, часто применяемых в быту:

Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

Одноклавишные, двухклавишные, трехклавишные и т.д.
Проходные и перекрестные.

Разница между параллельным и последовательным соединением ламп

Схема подключения двух лампочек

Одноклавишный выключатель

Двухклавишный выключатель

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Будет полезно прочитать:

Плюсы и минусы двойного подключения

Как выбрать схему на две лампочки

Поэтапная инструкция по монтажу

Этап #1 – подготовка стен

Этап #2 – подключение в распредкоробке

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Этап #3 – монтаж светильников

модели осветительного прибора;
готовности проводки;
основы для монтажа.

Этап #4 – установка выключателя

Общие рекомендации и полезные советы

Выводы и полезное видео по теме

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

схема подключения на 5 или более лампочек с тремя или четырьмя проводами, варианты подключения двухклавишных люстр

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

клавиш – включаются одновременным нажатием или по одной;
рамка – снимают во время монтажа;
клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

Включена первая клавиша – горит одна лампа (первая группа).
Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

Используемые инструменты должны иметь заизолированные рукоятки.
Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Принцип подключения таков:

Из осветительного прибора выходят различные цвета кабелей или все одинаковые. Тогда делают прозвон, намечают значение (N, L).
Заземление – его сразу можно подсоединить с потолком.
Синие соединяют одной клеммой – из потолка выходит 1 синий провод.
Фазы делят по группам: первая – 3 провода, одна отдельно или 2 группы по 2 штуки.
Далее применяют клеммы, соединяя скрутки на приборе света и потолке.

Скрутки изолируют, чтобы не соприкасались друг с другом.

При разделении на группы чтобы в скрутку «ноль» не попала фаза.

5-тирожковая люстра

Из пятирожковой люстры выходит общий «ноль». Его надо пометить (можно изолентой). Иногда есть несколько синих проводков, их объединяют одной скруткой.

Внимание. Различие можно сделать с помощью индикатора – есть или нет напряжение. Если напряжение есть – L, в противном случае – N.

Фазные провода делят на 2 группы:

Первая скрутка будет из 3 фаз – одна клавиша включит 3 лампы.
Вторая группа – 2 фазных скрутки-2 рожка, другой клавишей включения.

При единовременном включении клавиш горят 5 ламп.

После созданных групп люстру подключают к проводке. После проверки – если горят не те группы ламп (вразброс) можно повторно сделать скрутки 2х3 (группы), поменяв фазы.

Схема двойного подключения на 6 лампочек

Подключение прибора на 6 ламп требует наличие хорошей проводки. Далее, двухклавишная модель включения света обеспечивает работу в трех режимах: включение ламп по группам (2 режима) и общее включение лампочек. При этом из потолка должно выходить не меньше 3-х проводов.

Допустим, 1 группа – 2 лампы, 2-я – 4 лампы, третий режим все лампы в работающем состоянии.

Из люстры выходит 12 проводов, на каждый рожок 2 штуки.

Надо выбрать все провода голубого цвета или отмеченные при прозвоне, соединить их одной клеммой (1 скрутка). Оставшиеся кабели соединяют по группам (это фазные). 4 провода одна клемма и 2 другая.

Перед соединением проводов светильника к потолочным с помощью индикатор-отвертки определяют линию L, ноль N, а также назначение L1, L2 клавишам. Делают это индикатором при постоянном токе, поочередно включенных клавишах. Найденные провода обозначают маркером или изолентой. После этого надо обесточить сеть, подключить готовую люстру (нолевые соединить с нолевыми, а фазные с фазными). Заземление подключают сразу.

Схема по двойному подключению люстры на 8 лампочек с 4-мя проводами

Из потолка видны 4 проводка: 2 фазы (от клавиш), 1 ноль, заземление.

Из светильника иногда выходят провода одного тона. Для определения фазы, ноля необходимо провести прозвон мультиметром, обозначить их так же как на потолке (чтобы не спутать).

«Ноль» идет одной скруткой, потому что на потолке 1 нулевой кабель. Фазные проводки разбивают на 2 группы: 8 ламп – это 3 лампы и 5 или 4х4, 2х7 и так далее. После, созданные группы заизолированных проводов или помещенные в клеммы соединяют соответственно с намеченными на потолке.

Важные советы

Для подключения осветительного прибора к 2 клавишам надо руководствоваться некоторыми советами электриков. Это поможет избежать ошибок.

Электроинструменты только с заизолированными ручками. Нельзя работать «голыми» пассатижами под напряжением.
При разделении на группы, надо внимательно и следить за тем, чтобы в скрутку с фазой не попал ноль.
Скрутки изолируют. При соприкасании оголенных скруток будет замыкание.
Для точности работы осветительного прибора проверяют правильность установки выключателя. Ноль не входит, а провод фазы входит один – выходит на потолок 2 – от каждой клавиши.
Для уверенности одинаковые провода прозванивают.

Если следовать советам, работа будет выполнена без ошибок. Осветительный прибор будет работать исправно.

Подключение люстры к двухклавишному выключателю не займет много времени даже у человека, выполняющего работу впервые. Главным фактором выступает правильное разбиение на группы, а также обозначение фазы и ноля на потолке. Надо в точности следовать технике безопасности. Изолировать оголенные скрутки, пошагово выполнять подсоединение.

Полезное видео

Как подключить две лампочки к одному выключателю

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

Устройство выключателя

Схема с двухклавишным выключателем

Перед тем, как соединить провода в схему, у вас должны быть установлены:

Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

Подробно схема с двойным выключателем рассматривается в этом видео:

Схема с одноклавишным выключателем

В коробке производятся следующие соединения:

нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

3 лампы 3 выключателя загадка.

Содержание:

Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Таким образом, обеспечиваются дополнительные удобства и комфорт. В подобных случаях довольно часто применяется схема подключения проходного выключателя с трех мест. В случае необходимости возможно задействовать и большее количество точек.

Использование схем с тремя выключателями

Использование системы управления светом с тремя выключателями дает возможность включать и выключать освещение из любого удобного места. Проходные выключатели хорошо зарекомендовали себя на лестничных маршах, в больших комнатах, подъездах, а также во дворе или на приусадебном участке.

В длинных коридорах устанавливается несколько переключателей, в начале, в середине или в конце. Та же самая схема используется при наличии нескольких входов в различные помещения. То есть, в начале коридора свет можно включить, а в середине или в конце — выключить. Для того, чтобы осветительный прибор включался и выключался с трех разных точек помещения, необходимо использовать схему подключения с тремя проходными выключателями.

Элементы и составные части схемы подключения

В состав данной схемы входит соединительная коробка, осветительные приборы, переключатели и провода. В качестве источников освещения используются не только обычные лампы накаливания, но и различные виды светодиодных и энергосберегающих светильников. Выключатели, используемые в схеме, разделяются на проходные и перекрестные. В свою очередь, проходные переключатели могут быть перекидными, дублирующими или лестничными. Их монтаж занимает гораздо больше времени, по сравнению с .

Классическая схема подключения проходного выключателя с трех мест требует использования двух и одного перекрестного. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. В любом положении клавиш такого переключателя соединение электрической цепи не прерывается, происходит лишь переключение контактов. Переключающий механизм в проходных выключателях расположен по центру контактов.

Приборы могут быть одно- или двухклавишными. Во втором случае два устройства объединяются в одно при наличии шести контактов. В схемах нередко используются одноклавишные переключатели света, не различающиеся между собой. Каждый из них оборудован тремя контактами. У первого прибора к одному контакту подключается фазный провод, а к двум другим — промежуточные провода. У третьего выключателя, наоборот, к одному контакту присоединяется промежуточный провод, а к двум остальным — выходные фазные линии.

Переключатель устанавливаемый посередине, выполняет функцию перекрестного выключателя. У него имеется четыре контакта, от которых идет по два провода к каждому перекидному выключателю № 1 и № 3. В случае замыкания промежуточного электропровода на любом из перекидных устройств, произойдет включение света. При изменении состояния клавиши цепь разрывается и свет гаснет. Если возникла необходимость увеличить количество точек управления светом, достаточно добавить перекрестные выключатели в необходимом количестве в имеющуюся цепь.

Для правильного выполнения монтажа системы управления, необходимо соблюдать определенные рекомендации. Если в помещении уже имеется электрическая сеть, то к дублирующим переключателям нужно подвести отдельные сети открытого или закрытого типа. Во втором случае в стенах нужно . Может понадобиться специальный инструмент и строительный гипс для крепления гофрированной трубы. Прокладка новых линий выполняется трех- или четырехжильным кабелем.

Как подключить проходной выключатель из 3 х мест

Ответы@Mail.Ru: Загадка про 3 лампочки

позвать помощника), раз сам ничего не может. …

Головой пробить стену в подвал, чтоб видно было!!

включить фонарик???)))

Включаем один выключатель, ждем некоторое время (скажем, 5 минут) , выключаем его и включаем другой, после чего идем к лампочкам. Один выключатель мы оставили включенным — соответствующая лампочка горит, из оставшихся — та, что недавно горела, будет заметно горячее той, которая все это время была выключена. Той, что горячее, соответствует выключатель, который мы включили и потом выключили, оставшейся соответствует выключатель, который мы совсем не трогали. все гениальное-просто.

открыть выключатель подключить диод. одну включить. одну оставить выключенной. через диод в пол накала гореть будет не факт что до ламп дотянутся

Включаете тумблер 1 на какое-то время. Выключаете его. Включаете тумблер номер два и идете в подвал. Горящая лампочка подключена к тумблеру 2, это очевидно, мы его не выключили. Трогаете рукой две оставшиеся лампы. Теплая лампочка (только что горела) – это номер 1. Холодная лампочка – номер 3.

1 выключатель включить, второй включить минут на 5, потом выключить, третий оставить в покое. Зайдя вподвал, потрогать лампочки. та, которая горячая, но не горит — номер второй, 1 номер включен, третий соответственно — нет))) правильно? Нас учили логике и сообразительности, иногда помогает)

Перед входом включить сразу 2 лампочки, например 2 крайние, зайти, 1 из горящих лампочек выкрутить (будет понятно какой выключатель относится к негорящей лампе, какой по логике к выкрученной)

СЛИШКОМ СЛОЖНААА

ээмм я не это простила:(

touch.otvet.mail.ru

У вас в комнате лампочка, за дверью 3 выключателя, как узнать какой выключатель нужен для лампочки?

Загадка старая. Нажать первый выключатель и уйти минут на пять. Войти, выключить первый, включить второй. Если лампочкка горит, это второй. Если лампочка не горит и она горячая — это первый. А если она не горит и холодная — это третий.

ну если дается только один раз, то лучше сразу три клавиши нажать. ..

дверь не закрывать

выйти за дверь, но не закрывать ее. по очереди нажать все три выключателя и смотреть когда лампа загориться тогда войти

Включить сразу три.

touch.otvet.mail.ru

Мы имеем две комнаты, в 1-й, три выключателя, а во 2-й, одна лампочка — 5 Апреля 2015 — Blog

Мы имеем две комнаты, в 1-й, три выключателя, а во 2-й, одна лампочка

3. Лампа и выключатель багажника.

двойной выключатель и три лампочки.

Как подключить две лампочки на один выключатель схема.

Подключение трех и более ламп — схемы.

Альтернатива 2 проходных и два перекрестных выключателя, куча проводов

выключателей привести в распределительную коробку по три провода, от

10 баллов) Одна лампа и три выключателя Имеется одна лампа, которая

В одной комнате находятся три выключателя, в другой — три лампочки

Схема соединения двух выключателей и трех лампочек.

заметить, подключение 2-х клавишного выключателя к лампам, в принципе

Подключении лампочки и выключателя схема.

Если у нас двухклавишный выключатель (можно включить то две (одну), то

электрик, лампа, электромонтер, провода, розетка, выключатель

Перед входом в подвал установлены 3 выключателя. . Каждый включает

Соединение выключателя и лампочки схема.

Как подключить выключатель света? Управление двумя лампочками с двух

У меня дома — схема с тремя переключателями и одной лампой (люстрой

Лампочки. Умный дом. Рамки. Светодиодные ленты. Бра. Выключатели

2. Подсоединить контрольные лампы в соответствии со схемой. Включить

Схема подключения трех рожковой люстры.

Вчера полез у бабули своей поменять блок выключателей (тот Три клавиши

Три выключателя на одну лампу (Электрик НУРЖАН) один — видео

Прежде чем подключать люстру, у которой две и три лампочки к

как подключить три проходных выключателя — Ппланета схем.

Для управления из трех мест нужно два проходных выключателя на два

Сделать такую лампочку с двумя выключателями, мне кажется, совсем не

Схемы управления и сигнализации воздушных выключателей — Схемы.

Представим что вы стоите перед закрытой комнатой, в которой есть три лампочки и все они на данный момент выключены. Кроме того, перед вами есть три выключателя, которые отвечают за какую-либо из лампочек. Вы можете включать и выключать лампочки сколько угодно раз, а вот зайти в комнату вы можете всего один раз. Также вы не знаете какой выключатель к какой лампочке относиться.

Зайдя в комнату вы можете делать с лампочками все что угодно, вот только назад к выключателям вы уже вернуться не сможете. Теперь сам вопрос. Вам надо сказать какой выключатель относиться к какой-либо из лампочек. К примеру, второй выключатель работает с 3 лампочкой и так далее.

Решение

На самом деле здесь все очень просто. Если у нас нету никаких дополнительных возможностей, то мы можем поступить следующим образом. Включаем одну из лампочек и оставляем её гореть постоянно. Второй переключатель вообще не трогаем, а вот третий переключатель мы включаем, ждем несколько минут и потом выключаем его обратно. Теперь, когда мы зайдем в комнату мы обнаружим одну светящуюся лампочку, одну погасшую лампочку и при этом холодную на ощупь и одну также погасшую, но на ощупь теплую/горячую лампочку. На основе этого мы сможем понять какой выключатель относиться к той или иной лампочке.

Также, возможно ответить и по-другому. К примеру, если у нас есть возможность пользоваться дополнительными вещами, то мы можем подать больший ток на какой-либо переключатель. Теперь зайдя в комнату одна лампочка будет перегоревшей, одна включенной и одна выключенной. Опять-таки, определить какой выключатель к какой лампочке относиться не составит никакого труда.

В разделе на вопрос Загадка про 3 лампочки заданный автором Лосось лучший ответ это Включил, немного подождал, выключил.
Включил другой. Зашел. Одна лампочка горит, другая (которая до этого горела) — теплая.

Ответ от 22 ответа [гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Загадка про 3 лампочки

Ответ от Двутавровый [гуру]
позвать помощника), раз сам ничего не может. …

Ответ от Obichniy Pacan [гуру]
Головой пробить стену в подвал, чтоб видно было!!

Ответ от Миросозерцание [новичек]
включить фонарик???))

Ответ от Џ Я [гуру]
Включаем один выключатель, ждем некоторое время (скажем, 5 минут) , выключаем его и включаем другой, после чего идем к лампочкам. Один выключатель мы оставили включенным — соответствующая лампочка горит, из оставшихся — та, что недавно горела, будет заметно горячее той, которая все это время была выключена. Той, что горячее, соответствует выключатель, который мы включили и потом выключили, оставшейся соответствует выключатель, который мы совсем не трогали.
все гениальное-просто.

Ответ от Вадим [гуру]
открыть выключатель подключить диод. одну включить. одну оставить выключенной. через диод в пол накала гореть будет
не факт что до ламп дотянутся

Ответ от Куся [гуру]
Включаете тумблер 1 на какое-то время. Выключаете его. Включаете тумблер номер два и идете в подвал. Горящая лампочка подключена к тумблеру 2, это очевидно, мы его не выключили. Трогаете рукой две оставшиеся лампы. Теплая лампочка (только что горела) – это номер 1. Холодная лампочка – номер 3.

Ответ от Єанис Хайруллин [гуру]
1 выключатель включить, второй включить минут на 5, потом выключить, третий оставить в покое. Зайдя вподвал, потрогать лампочки. та, которая горячая, но не горит — номер второй, 1 номер включен, третий соответственно — нет))) правильно? Нас учили логике и сообразительности, иногда помогает)

3-ходовые переключатели и 4-ходовые переключатели

Управление освещением с помощью двух или более переключателей

На этой странице описано, как использовать 3-х и 4-х позиционные переключатели для управления освещением от два или более мест. Это первая из нескольких связанных страниц, объясняющих как управлять светом с помощью нескольких переключателей. Нажмите здесь для обзора всех этих страниц.

Светом или фарами можно управлять с помощью более чем одного переключателя. Обычная практика в домостроении стоит использовать 3-х позиционные переключатели.«3-х ходовой» — электрик обозначение однополюсного двухпозиционного переключателя (SPDT).

Трехпозиционный переключатель показан ниже. Наведите указатель мыши на него, чтобы увидеть, как он меняет состояние (требуется включенный Javascript):

Вот типичная схема в четырех возможных состояниях:

Выключатели должны образовывать замкнутую цепь для протекания тока и лампочки. зажечь. Когда оба переключателя подняты, цепь замкнута (вверху справа). Когда оба переключателя внизу, цепь замкнута (внизу справа).Если один переключатель вверх и один вниз, ток заходит в тупик, ток не течет и лампочка не горит (вверху слева и внизу слева).

Обратите внимание, что приведенная выше цветовая схема НЕ отражает цвет провода. Это функционально раскраска предназначена для иллюстрации состояния напряжения каждого сегмента провода.

Красный указывает на горячий провод (120 вольт переменного тока).
Зеленый указывает на нейтральный провод с потенциалом земли.
Синий указывает провод, который плывет.«Плавающий» здесь означает изолированный от горячего и нейтраль переключателями и / или лампочками.

Чтобы выбрать цвет провода для вашей схемы, см. Далее на этой странице.

Управление освещением с помощью трех или более переключателей

Для более двух переключателей, один или несколько 4-х позиционных переключателей добавляются между 3-х позиционными переключатели. 4-позиционный переключатель имеет два положения. В первой позиции контакты подключаются напрямую, поэтому переключатель не действует. На позиции два, переключатель перекрестно соединяет контакты слева с контактами на справа, в соединении «X».Наведите указатель мыши на изображение, чтобы увидеть состояние изменения переключателя (если в вашем браузере включен Javascript).

Чтобы просмотреть анимацию, показывающую, как это работает в полной схеме, см. Как 4-х позиционные переключатели работают — анимация. Эта одноминутная анимация является Самая наглядная иллюстрация функции трех- и четырехпозиционного переключателя. (Не беспокойтесь о размере файла — он должен загрузиться за секунды даже через модем.)

Ниже приведен один пример световой цепи с четырьмя выключателями.Эта схема также показывает грубые коробки, проволочные гайки и соответствующий цветовой код.

Обратите внимание, что светильник можно разместить в любом месте обратного провода, как показано выше. как белый. Он может быть таким, как показано в конце прогона, но может находиться между любыми пара коробок переключателей (как показано на следующем рисунке) или даже между панелью и первая распределительная коробка. Вы можете использовать столько 4-х позиционных переключателей, сколько захотите.

Цветовая маркировка

Официальное слово см. В Национальных правилах электроснабжения.Вот попробую чтобы немного описать, что такое цветовая кодировка, и как должны быть провода окрашены в цепи освещения (и почему).

Обычной практикой при подключении многопозиционной схемы является использование двухпроводной (черный и белый) кабель от панели к первому выключателю, а затем трехжильный (черный, красный, белый) кабель между парами переключателей. Белый обозначает нейтраль, ток несущий провод, соединенный с землей в панели автоматического выключателя. Черный и красные используются для «горячих» проводов 120 вольт относительно земли.На предыдущем рисунке показана схема, соответствующая этому соглашению.

NEC допускает некоторые исключения из этого правила в цепях освещения, так что стандарт двухжильный (черный и белый) и трехжильный (черный, красный и белый) можно использовать и использовать эффективно. В частности, это часто удобно и эффективно разместить свет между двумя переключателями или между панелью и первый переключатель. В таких случаях удобно и допустимо подавать 120 вольт. к коммутатору через белый провод .

Если вы разместите фонарь в таком месте, помните о путанице, которая может произойти из-за этого цвета провода. На картинке выше белый всегда нейтральный, в то время как черный или красный могут быть горячими. Если свет находится между двумя средними выключатели, то белый провод, идущий от света к выключателю, на самом деле, иногда жарко. Чтобы избежать путаницы и соответствовать коду, используйте черный маркер чтобы отметить любой «горячий» белый провод, питающий переключатель. Такая цветовая кодировка есть показано в следующем примере:

Другие варианты

Вот еще пара вариантов схем 3- и 4-позиционного переключателя. Все 4-позиционные переключатели не являются обязательными. Если вам нужны только два переключателя, не учитывайте оба 4-позиционных переключателя. Вы также можете добавить столько 4-позиционных переключателей, сколько захотите. вместо любого, показанного в следующих схемах.

Вот пример света в середине пробега. Обратите внимание на узор очень похож, но с цветовым кодом немного сложнее. Два белых провода Следует отметить черным цветом там, где подаются переключатели.

Пометив провод, как указано выше, вы позже информируете всех, кто будет работать с ящиком. что это провод, который будет подавать (иногда) 120 вольт на переключатель.Это позволит рабочему правильно подключить сменные выключатели. (Для схем с двумя переключателями, просто игнорируйте 4-позиционные переключатели на рисунке выше.)

Вот еще один вариант, когда кабель от панели идет прямо к световой короб, который, в свою очередь, находится между некоторыми переключателями ..

<Страница основных переключателей | Следующий урок: 4-позиционные переключатели - анимация>

Связанные страницы:

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем.Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичный двухпозиционный переключатель. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете реализовать аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете выключить свет, просто нажав переключение переключателя, расположенного в верхней части лестницы.

Существует несколько способов установить двустороннее соединение коммутатора. Один из них — более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Прежде чем продолжить, важный компонент, называемый двухсторонним переключателем света, является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются COM, 1 Way и 2 Way. В одном положении COM и L1 подключены, а во втором — COM и L2.

Этот тип соединения обычно называют конструкцией «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед выполнением второго соединения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Стандартная схема подключения двухпозиционного переключателя

Первый способ подключения — это пара двухпозиционных переключателей света с 3-проводным управлением. Ниже представлена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии, показанном на изображении выше, свет выключен. Если один из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить другой выключатель.

Когда мы сравниваем эту схему с цифровой электроникой, то это похоже на схему Ex-OR Gate, где состояние индикатора (включено или выключено) зависит от клемм COM клемм обоих переключателей, подключенных к соответствующим клеммам L1 и L2. .

Переключатель 1 COM	Переключатель 2 COM	Легкая
L1	L1	ВЫКЛ.
L1	L2	НА
L2	L1	НА
L2	L2	ВЫКЛ.

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или прерывателя), даже если в ней используется больше проводов.

Альтернативный метод

Следующая схема электропроводки — это старая система, которую вы можете найти в некоторых старых домах и промышленных помещениях. Его также называют двухпроводной управляющей проводкой.

Эта система подключения не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему подключения.

Я включил альтернативный метод подключения только в качестве справки и объясню его недостатки.

Что касается самой разводки, на следующей схеме показана реализация двухпроводного переключателя двухпозиционного управления.

Клеммы L1 обоих переключателей соединены вместе, и клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

По умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

*Переключатель 1 COM*	*Переключатель 2 COM*	*Легкая*
L1	L1	НА
L1	L2	ВЫКЛ.
L2	L1	ВЫКЛ.
L2	L2	НА

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или выключателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке нейтраль и провод под напряжением прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод. Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Как подключить свет с двумя выключателями — Электричество для всех: базовые уроки

Как подключить лампу с двумя двухпозиционными переключателями (однополюсный, двухпозиционный (SPDT))

Из этого видео вы узнаете, как подключить лампу с двумя переключателями SPDT.

Схема переключателя SPDT позволяет включать или выключать лампу или любой другой электрический прибор с помощью двух переключателей, при этом каждый переключатель работает независимо от состояния другого переключателя. Принцип такой установки рекомендуется для помещений с двумя входами.

Обратите внимание, что это соединение выполняется на специальной установке, которая имеет положение для переключателя SPDT с проводниками того же цвета, которые функционируют как проводящие провода.

Перед любым вмешательством в электрическую сеть отключите питание соответствующей сети.

Для подключения лампы с двумя переключателями типа SPDT вам потребуются инструмент для зачистки проводов, отвертка, выключатель, патрон лампы, лампочка и два переключателя типа SPDT.

Эта установка выполняется в два этапа, как мы объясним.

ШАГ 1. ПОДКЛЮЧЕНИЕ ВЫКЛЮЧАТЕЛЕЙ

На месте, где вы хотите установить выключатель, вы найдете три электрических провода.

Снимите пластик с концов этих трех проводов.

Разберите различные части переключателя.

Вставьте конец красного фазного провода в красный вывод переключателя. Обозначается буквой L.

Вставьте концы двух других зачищенных проводов в клеммы 1 и 2 переключателя.

Это два проводника, которые выполняют функцию проводов.Они будут обеспечивать связь между двумя переключателями.

Убедитесь, что провода надежно прикреплены, потянув за них.

Вставьте выключатель в корпус.

Затяните винты в переключателе, чтобы прикрепить его к стене.

Заменить кожух.

Повторите эту операцию для второго переключателя на другой стороне комнаты.

ШАГ 2: ПОДКЛЮЧИТЕ ЛАМПОЧКУ

Все, что осталось сделать, это соединить переключатели с патроном лампы.

Renvoi à la vidéo «Raccorder une lampe avec un interrupteur simple».

Для этого посмотрите видео «Как подключить простой выключатель».

Ввернуть лампочку.

Renvoi à la vidéo «Remplacer uen ampoule».

Чтобы узнать больше об установке лампочки, посмотрите видео «Как заменить лампочку».

Теперь вы знаете, как подключить лампу с двумя переключателями SPDT.

Замена светильника с двумя переключателями | Руководства по дому

Обновление освещения в вашем доме относительно безболезненно, но когда дело доходит до замены осветительной арматуры двумя переключателями, даже некоторые из самых опытных мастеров-мастеров передергивают.Длинные коридоры, большие комнаты с двумя входами и темные лестницы часто имеют два переключателя для управления одним и тем же светильником. Это называется трехходовой схемой, и для ее соединения требуется электрический провод. Масса проводов, обнаруженных внутри электрической коробки светильника, может пугать, но если вы сосредоточитесь только на осветительных проводах, у вас не должно возникнуть проблем при установке нового светильника.

Снимите плафон с светильника, чтобы получить доступ к лампочкам и розеткам.Это зависит от производителя приспособления и стиля.

Выключите автоматический выключатель освещения на 15 или 20 А, который питает светильник и два переключателя. Вынуть лампочки из розеток.

Разместите бесконтактный датчик напряжения рядом с розетками. Индикатор напряжения не загорится при отключении электроэнергии.

Найдите два винта в основании светильника рядом с патронами. Эти винты крепят светильник к электрической коробке внутри потолка.Открутите винты, освободив светильник от потолка и обнажив электрическую проводку.

Следуйте по черному электрическому проводу от светильника до разъема. Держите бесконтактный датчик рядом с разъемом, чтобы убедиться, что питание отключено.

Открутите соединитель, соединяющий черный электрический провод прибора с черным электрическим проводом от потолочной коробки. Открутите разъем, соединяющий белый электрический провод прибора с белым проводом от потолочной коробки.

Снимите соединительный элемент, соединяющий зеленый провод заземления светильника с оголенными медными проводами заземления в распределительной коробке. Не удаляйте никакие из оставшихся соединителей проводов внутри распределительной коробки, поскольку эти соединители завершают трехстороннее соединение между двумя переключателями.

Следуйте инструкциям по сборке нового осветительного прибора, если сборка необходима. Подключите белый электрический провод от осветительной арматуры к белому электрическому проводу от электрической коробки в потолке, накрутив оранжевый соединительный элемент на провода.

Подключите черный электрический провод светильника от светильника к черному электрическому проводу от потолка с помощью другого разъема. Выполните окончательное соединение, накрутив оранжевый или желтый соединитель на зеленый заземляющий провод от прибора до оголенных медных проводов заземления в потолочной коробке.

Расположите прибор напротив потолка. Используйте монтажные винты, поставляемые с новым приспособлением, чтобы прикрепить основание приспособления к электрической потолочной коробке.

Установите лампочки в новый светильник и прикрепите световой плафон.Включите автоматический выключатель светильника, подающий электроэнергию в трехходовую цепь.

Ссылки

Биография писателя

Сесилия Харш профессионально пишет с 2009 года. В основном она пишет статьи о домашнем хозяйстве, здоровье и путешествиях для различных интернет-изданий. Она имеет многолетний опыт работы в сфере благоустройства дома, уделяя особое внимание садоводству, и имеет опыт групповых инструктажей. Харш получила лицензию сертифицированного помощника медсестры в 2004 году.Она училась в колледже округа Таррант и изучала английскую композицию.

Схемы подключения переключателя лампы — Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехходового выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный — горячий» и «белый — нейтральный» бесполезны для определения полярности. Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, идущую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это вилка на шнуре лампы: широкий контакт является нейтральным, а узкий — горячим. У большинства старых шнуров ламп есть зубцы того же размера. Это связано с тем, что в электрических лампах полярность не соблюдалась до появления заземленных цепей. С этими лампами вилку можно вставить в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками. Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками. Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Патрон используется с трехходовой лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света. Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной настройкой.Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, описанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема старинного торшера с 4 лампочками, одной основной лампой и 3 периферийными лампами, обычно меньшего размера. Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийные лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой.У вторичного переключателя могут быть провода черного, синего и красного цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячей клемме на первичной розетке A и к горячей проволоке на переключателе B . Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам.Одна из них соединит горячую лампу одной, а вторая — горячую на двух других лампах.

С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно раз, или все три выключены.

Еще подобное на Do-It-Yourself-Help.com

Как отремонтировать настенный электрический выключатель

В вашем доме вы, вероятно, найдете несколько разных типов переключателей, управляющих осветительными приборами или электрическими розетками.

Есть однополюсные переключатели, управляющие вещами из одного места, трехпозиционные переключатели, управляющие освещением или розетками из двух мест, а для больших домов или сложных ситуаций четырехпозиционный переключатель может использоваться для управления освещением или розетками из трех или более мест. .

Когда коммутатор перестает «переключаться», пора устранять неполадки и ремонтировать или заменять коммутатор. Прежде чем выполнять какие-либо работы с выключателем, убедитесь, что на электрической панели отключено питание.Вы также можете использовать средство отслеживания цепи, чтобы определить автоматический выключатель или предохранитель, который необходимо отключить.

Теперь давайте рассмотрим некоторые распространенные проблемы и способы их устранения.

Светильник мерцающего света

У вас есть лампочка, которая иногда мигает? Может, когда вы проходите мимо или дотрагиваетесь до лампы, или, казалось бы, без причины? Решение может быть таким простым, как затянуть лампочку. Узнайте, как исправить мерцающую лампочку.

Светильник или проводное устройство не работает

Вы пытаетесь выяснить, почему лампочка, прибор или светильник не работают, когда вы нажимаете выключатель? Обычно это простое решение, например, перегоревшая лампочка. Это особенно часто бывает, если вы используете ненадежную лампочку CFL. Другие причины могут быть более сложными, например, неисправное устройство или короткое замыкание.

Срабатывает автоматический выключатель или перегорает предохранитель при включении переключателя

Вы включаете выключатель и «POP» срабатывает автоматический выключатель или перегорает предохранитель? Если это так, проблема может быть в чем угодно — от ослабленного провода до короткого замыкания.Короткое замыкание возникает, когда горячий провод (черный провод) касается другого горячего провода или белого нейтрального провода. Обрыв провода в цепи тоже может вызвать эту проблему. Узнайте, как устранить перегрузки выключателя выключателя света.

Том Гриль / Getty Images

Коммутатор нагревается или нагревается или гудит при использовании

Ваш выключатель или розетка теплые или даже горячие на ощупь? Если да, то это может быть очень серьезной проблемой и требует немедленного внимания. Просмотрите эти шаги, чтобы диагностировать возможную проблему.Узнайте, как устранить перегрев или гудение переключателя диммера (примечание: это не относится к диммерам в режиме диммирования).

Смотреть сейчас: как исправить перегретый или гудящий переключатель диммера

цепей: один путь к электричеству — Урок

Быстрый просмотр

Уровень оценки: 4 (3-5)

Требуемое время: 45 минут

Зависимость урока: Нет

Тематические области: Физические науки

Подпишитесь на нашу рассылку новостей

Резюме

Учащиеся начинают понимать явление электричества, изучая электрические цепи.

Учащиеся используют основную дисциплинарную идею использования свидетельств для построения объяснения, поскольку они узнают, что движение заряда по цепи зависит от сопротивления и расположения компонентов схемы. Студенты также изучают основные дисциплинарные идеи и пересекающиеся концепции энергии и передачи энергии в контексте энергии от батареи. В одном связанном с этим практическом задании студенты строят и исследуют характеристики последовательных цепей. В другом задании студенты конструируют и собирают фонарики. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).

Инженерное соединение

Принципиальная схема — это язык электрического проектирования и инженерии. Эти диаграммы представляют собой карты, которые каждый может прочитать, чтобы увидеть, как построить схему. Когда инженеры проектируют или строят любую электрическую схему, они либо создают новую принципиальную схему, либо используют существующую. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.После постройки эти электрические цепи используются для освещения наших домов, питания компьютеров, запуска автомобилей и почти всех современных устройств, использующих электричество.

Цели обучения

После этого урока учащиеся должны уметь:

Опишите, как изменяется ток в последовательной цепи, когда лампочка или аккумулятор добавляются или удаляются из цепи
Поймите, что химическая энергия в батарее преобразуется в электрическую энергию в цепи, которая преобразуется в тепловую энергию и свет в лампочке.Кроме того, звуковая энергия может быть получена из электричества посредством движущегося диффузора динамика. В этом примере электричество преобразуется в механическое движение (для перемещения динамика), которое затем производит звуковую энергию в виде движущихся воздушных волн.
Опишите связи между изображениями символов цепей.
Найдите напряжение последовательно соединенных батарей, суммируя напряжения отдельных батарей.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными дисциплинами K-12, образовательные стандарты в области технологий, инженерии или математики (STEM).
Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются сетью стандартов достижений (ASN) , проект D2L (www.achievementstandards.org).
В ASN стандарты имеют иерархическую структуру: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика; внутри типа по подтипу, затем по классу, и т. д. .
NGSS: научные стандарты нового поколения — наука
Ожидаемые характеристики NGSS
4-ПС3-2. Проведите наблюдения, чтобы доказать, что энергия может передаваться с места на место с помощью звука, света, тепла и электрического тока.(4 класс)
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
Щелкните, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов
Этот урок посвящен следующим аспектам трехмерного обучения NGSS:
Наука и инженерная практика Основные дисциплинарные идеи Общие концепции
Доказательства использования (например,g. , измерения, наблюдения, закономерности) для построения объяснения.
Соглашение о выравнивании: Спасибо за ваш отзыв!
Энергия может передаваться с места на место с помощью движущихся объектов, звука, света или электрического тока.
Соглашение о выравнивании: Спасибо за ваш отзыв!
Энергия присутствует всякий раз, когда есть движущиеся объекты, звук, свет или тепло. Когда объекты сталкиваются, энергия может передаваться от одного объекта к другому, тем самым изменяя их движение.При таких столкновениях некоторая энергия обычно также передается окружающему воздуху; в результате воздух нагревается и раздается звук.
Соглашение о выравнивании: Спасибо за ваш отзыв!
Свет также передает энергию с места на место.
Соглашение о выравнивании: Спасибо за ваш отзыв!
Энергия также может передаваться с места на место с помощью электрического тока, который затем может использоваться локально для создания движения, звука, тепла или света. Токи, возможно, возникли с самого начала путем преобразования энергии движения в электрическую.
Соглашение о выравнивании: Спасибо за ваш отзыв!
Энергия может передаваться различными способами и между объектами.
Соглашение о выравнивании: Спасибо за ваш отзыв!
Международная ассоциация преподавателей технологий и инженерии — Технология
ГОСТ
Колорадо — наука
Показать, что электричество в цепях требует замкнутого контура, по которому может проходить ток. (Оценка 4) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
Опишите преобразование энергии, происходящее в электрических цепях, где возникают световые, тепловые, звуковые и магнитные эффекты. (Оценка 4) Подробнее
Посмотреть согласованную учебную программу
Вы согласны с таким раскладом? Спасибо за ваш отзыв!
Предложите выравнивание, не указанное выше
Какое альтернативное выравнивание вы предлагаете для этого контента?
Больше подобной программы
Цепи
Студенты знакомятся с несколькими ключевыми понятиями электронных схем. Они узнают о некоторых физических принципах схем, ключевых компонентах схемы и их распространении в наших домах и повседневной жизни.
Параллельная схема и закон Ома: много путей для электричества
Студенты изучают состав и практическое применение параллельных схем по сравнению с последовательными схемами.Студенты проектируют и строят параллельные схемы, исследуют их характеристики и применяют закон Ома.
Электроны в движении
Студенты узнают о текущем электричестве и необходимых условиях существования электрического тока. Учащиеся конструируют простую электрическую схему и гальванический элемент, чтобы помочь им понять напряжение, ток и сопротивление.
Сила еды
Студенты воображают, что они оказались на острове и должны создать как можно более яркий свет с помощью скудных материалов, которые у них есть под рукой, чтобы привлечь внимание спасательного самолета. В небольших группах ученики создают схемы, используя предметы из своих «наборов для выживания», чтобы создать максимальное напряжение, измеряемое…
Предварительные знания
Батарея, простая схема, ток электричества, сопротивление, напряжение, ток
Введение / Мотивация
Рисунок 1. Схема простой схемы. Copyright
Copyright © 2012 Карли Самсон, Университет Колорадо в Боулдере
Спросите студентов, была ли у них когда-нибудь электронная игра или игрушка, для которых требуются батарейки? (Многие ответят утвердительно.) Спросите сколько батареек нужно для игры или игрушки? (Возможные ответы: одна, две, три или четыре батареи.) Попросите учащихся подумать, почему для некоторых электронных игр или игрушек требуется больше батарей, чем для других игр или игрушек? (Возможные ответы: некоторым игрушкам нужно больше энергии, некоторым играм нужно больше электричества.) Три батареи АА, соединенные последовательно, могут обеспечить большее напряжение, чем одна батарея АА. Это связано с тем, что химическая энергия в батарее преобразуется в электрическую в цепи, и в цепи с тремя батареями AA «последовательно» доступно больше химической энергии, чем в цепи с одной батареей AA.Электрические цепи, а также батареи могут быть «последовательно» или «параллельно». В ходе сегодняшнего урока мы узнаем, что означают «последовательно» и «параллельно».
Откуда инженеры-электрики знают, сколько батареек необходимо для работы электронной игры или игрушки? Один из способов определить необходимое напряжение и ток — это создать карту цепи. Инженеры-электрики могут использовать карту или принципиальную схему , чтобы определить, сколько энергии необходимо устройству для работы.
Спросите студентов, почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: батареи производят ток другого типа, чем стенная розетка.) Ток, который исходит от батареи, называется постоянный ток (DC). Ток, который идет из розетки в наших домах или школах, называется переменного тока (AC). Объясните учащимся, что многие телевизоры, компьютеры, DVD-плееры и стереосистемы имеют внутри устройства оборудование (оборудование), которое преобразует переменный ток (AC) в постоянный (DC) для работы устройства.
Предпосылки и концепции урока для учителей
Что такое принципиальные схемы?
Принципиальные схемы — это графические изображения цепей или электрических устройств.Каждый компонент схемы имеет соответствующий стандартный символ (см. Рисунок 2). При отрисовке эти символы связаны вместе, чтобы показать построение цепи; получившаяся диаграмма представляет собой карту, которую каждый может прочитать, чтобы увидеть, как построить схему. Фактически, принципиальная схема — это язык электрического проектирования и инженерии. Когда инженеры проектируют или строят любую электрическую схему, они либо создают, либо используют существующую принципиальную схему. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.
Рисунок 2. Выбор графических символов принципиальной схемы. Авторское право
Copyright © Дарья Котис-Шварц, Лаборатория ITL, Университет Колорадо в Боулдере, 2004.
Провода с очень низким сопротивлением представлены прямыми или угловыми линиями, соединяющими электрические компоненты. Резистор — это устройство, используемое для регулирования силы тока в цепи. Существует множество различных резисторов с сопротивлением от нескольких Ом до миллионов Ом.Резистор обозначен зигзагообразной линией. Есть разные способы изобразить лампочку в цепи. В этом устройстве символ, используемый для лампочки, представляет собой круг с «x», как показано на рисунке 2. Ячейка, или электрохимическая ячейка, представлена двумя линиями разной длины, расположенными перпендикулярно проводной линии, чтобы показать, что между положительной и отрицательной клеммами есть напряжение; более короткая линия — отрицательная клемма аккумулятора. Батарея состоит из нескольких ячеек.Обратите внимание, что символ батареи выглядит как две ячейки подряд или последовательно. Символ переключателя показывает, что электрическое соединение может быть разомкнутым и замкнутым на контакте.
Чтобы нарисовать принципиальную схему существующей последовательной цепи, нарисуйте макет схемы и соответствующий символ, когда вы встретите каждый элемент схемы. Хотя провода в цепи обычно изогнуты, нарисуйте провода на принципиальной схеме в виде прямых или угловых изогнутых линий.
Как электрические элементы соединяются в цепи?
Есть много компонентов, которые можно использовать в схемах: батареи, лампочки, провода и переключатели.Части схемы могут быть соединены двумя разными способами. Когда они соединены так, что между ними есть один проводящий путь, они, как говорят, соединены последовательно. Схема слева на Рисунке 3 показывает два последовательно включенных резистора. Когда элементы схемы подключаются через общие точки, так что через схему проходит более одного проводящего пути, они подключаются параллельно . Схема справа на рисунке 3 показывает два резистора, включенных параллельно.Обратитесь к упражнению «Лампочки и батарейки в ряду», чтобы научить студентов строить собственные схемы из нескольких компонентов. Типичное электрическое устройство состоит из множества более мелких последовательных и параллельных частей. В общем, только очень простые цепи могут быть полностью последовательными. Рисунок 3. Два резистора, включенных последовательно (слева) и два резистора, включенных параллельно (справа). Авторское право
Copyright © 2012 Карли Самсон, Университет Колорадо в Боулдере
Закон Ома и последовательные цепи
Закон Ома — это фундаментальное математическое уравнение, описывающее взаимосвязь между напряжением, током и сопротивлением.Фактически, закон Ома определяет сопротивление: R = V / I, где R = сопротивление элемента схемы, V = общее напряжение, подаваемое в схему источником питания (например, аккумулятором), а I = ток через схема. Уравнение можно изменить (V = I * R), чтобы спрогнозировать падение напряжения на элементе схемы с известным сопротивлением и известным током, проходящим через него. Напряжение, подаваемое в цепь, V, и полное падение напряжения во всей цепи V _T должны быть одинаковыми и противоположными.Это означает, что V + V _T = 0. Общее падение напряжения в цепи равно: I * R _T = V _T, где R _T — полное сопротивление в цепи. Мы рассмотрим, как найти полное сопротивление R _T, в этом уроке для последовательных цепей и в следующем уроке и упражнениях в этом модуле для цепей с параллельными элементами.
Последовательная цепь и ее схема согласования показаны на рисунке 4. Поскольку существует только один путь для движения заряда через цепь, ток во всей цепи одинаков.Когда электроны движутся по цепи, их потоку сопротивляется каждая лампочка, так что полное сопротивление движению заряда является суммой всех сопротивлений на пути. Из закона Ома (записанного в виде I = V / R) мы знаем, что полный ток равен напряжению, деленному на общее сопротивление. На каждой лампочке есть падение напряжения. Сумма падений напряжения равна напряжению источника питания, которым в данном случае является аккумулятор. Поскольку ток одинаков во всей последовательной цепи, падение напряжения на каждой лампочке прямо пропорционально сопротивлению этой лампочки (путем изменения уравнения закона Ома V = I * R).
Рисунок 4. Последовательная схема (слева) и соответствующая принципиальная схема (справа). Авторское право
Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.
Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Итак, если мы сделаем схему с тремя последовательно включенными батареями на 1,5 В в качестве источника напряжения, общее напряжение составит 4,5 В, как показано на рисунке 5. Вот как производители батарей делают батареи с более высоким напряжением; они просто соединяют несколько батарей (с одинаковым потенциалом) последовательно.
Рис. 5. Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Авторское право
Авторские права © 2012 Карли Самсон, Университет Колорадо в Боулдере
В чем разница между постоянным и переменным током?
Постоянный ток, или постоянный ток, означает движение заряда в цепи только в одном направлении. Батареи, фотоэлементы и некоторые генераторы обеспечивают постоянный ток. Например, в фонарике с батарейным питанием электроны покидают отрицательную клемму батареи и перемещаются по цепи фонарика к положительной клемме.Попросите учащихся создать свой собственный фонарик с помощью действия «Осветите свой путь: проектирование-создание серийного фонаря». Многие повседневные портативные устройства работают на постоянном токе. Предложите учащимся применить свои знания о таких устройствах для проектирования и сборки своих собственных игрушек в упражнении «Построить мастерскую игрушек».
В переменном или переменном токе электроны движутся вперед и назад по цепи. Из-за этого электроны перемещаются только на небольшое расстояние вокруг относительно фиксированного положения в цепи.Хотя генераторы переменного и постоянного тока похожи, переменный ток оказался более эффективным способом передачи электроэнергии. Каждый раз, когда вы подключаете электрическое устройство к розетке, вы используете переменный ток. Направление тока меняется, потому что направление напряжения на электростанции меняется. В США мы используем ток, который меняет направление 60 раз в секунду, называемый током 60 Гц.
Сопутствующие мероприятия
Закрытие урока
На классной доске нарисуйте пример последовательной схемы, которая включает несколько компонентов (например, см. Рисунок 4).Качественно сравнить ток и напряжение в разных частях схемы. Попросите учащихся сравнить ток в трех последовательно соединенных лампочках с возрастающим сопротивлением. (Ответ: ток одинаков во всей последовательной цепи.) Затем сравните напряжение на каждой из этих трех лампочек. (Ответ: напряжение падает, когда оно встречает сопротивление лампочки, поэтому первая лампочка будет иметь наибольшее напряжение, а каждая последующая лампочка будет испытывать меньшее напряжение.) Что происходит с общим напряжением при последовательном подключении батарей? (Ответ: общее напряжение — это сумма напряжений каждой батареи.)
Рисунок 4. Последовательная принципиальная схема, показывающая провод, три лампочки, батарею и выключатель. Авторское право
Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.
Словарь / Определения
переменный ток: электрический ток, который меняет направление на регулярные промежутки времени.Сокращенно AC.
принципиальная схема: графическое представление схемы с использованием стандартных символов для представления каждого компонента схемы.
постоянный ток: электрический ток только в одном направлении. Сокращенно DC.
передача энергии: движение энергии в системе. Может включать преобразование одного вида энергии в другой (с некоторыми потерями). Соответствующие примеры включают электричество для движения (вентилятор), электричество для света и тепла (лампочка) и электричество для звука и движения (звуковая система).
нагрузка: устройство или сопротивление устройства, на которое подается электричество.
параллельная цепь: электрическая цепь, обеспечивающая более одного проводящего пути.
резистор: устройство, используемое для управления током в электрической цепи путем обеспечения сопротивления.
последовательная цепь: электрическая цепь, обеспечивающая единственный проводящий путь, так что ток проходит через каждый элемент по очереди без ответвлений.
Оценка
Оценка перед уроком
Вопрос для обсуждения: Запрашивайте, объединяйте и обобщайте ответы студентов:
Почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: батареи вырабатывают ток [постоянный ток], отличный от стенной розетки [переменного тока])
Оценка после введения
Голосование: Задайте вопрос «правда / ложь» и попросите учащихся проголосовать, подняв палец вверх за истину и вниз за ложь.Подсчитайте голоса и запишите итоги на доске. Дай правильный ответ.
Верно или неверно: три батареи AA, соединенные последовательно, обеспечивают большее напряжение, чем одна батарея AA. (Ответ: Верно.)
Верно или неверно: Батареи могут быть включены «последовательно» или «параллельно». (Ответ: Верно.)
Верно или неверно: инженеры-электрики используют принципиальную схему, чтобы определить, сколько энергии требуется устройству для работы. (Ответ: Верно.)
Верно или неверно: батареи вырабатывают ток того же типа, что и настенная розетка.(Ответ: Неверно. Батареи вырабатывают ток [постоянный] другого типа, чем стенная розетка [переменного тока].)
Верно или неверно: ток, который исходит от батареи, называется переменным током. (Ответ: Неверно. Ток, который выходит из розетки в наших домах или школах, называется переменным током [AC]. Батареи имеют постоянный ток [DC].)
Верно или неверно: (Звуковая энергия может быть получена от электричества или удара по вашему столу? Ответ: Верно, что электрические источники, такие как батареи, могут питать небольшие динамики, и ваша рука может создавать звуковые волны, ударяясь о твердую поверхность стола.)
Итоги урока Оценка
Быстрый опрос: Раздайте студентам лист бумаги и попросите их записать ответы на следующие три вопроса.
Что вам больше всего понравилось в уроке?
Что можно было сделать лучше?
Что вы узнали, чего не знали раньше?
Пронумерованные главы: Попросите учащихся каждой команды выбрать числа (или числа), чтобы у каждого члена был свой номер.Задайте учащимся приведенные ниже вопросы (при желании дайте им время для решения). Члены каждой команды должны работать вместе над вопросом. Все в команде должны знать ответ. Наберите произвольный номер. Студенты с этим номером должны поднять руки, чтобы ответить на вопрос. Если не все ученики с этим номером поднимают руки, дайте командам поработать еще немного. Спросите у студентов:
Если вы удалите одну лампочку из последовательной цепи с тремя лампочками, цепь станет (n) _________ цепью.Открытый или закрытый? (Ответ: Открытый.)
Что произойдет с другими лампочками в последовательной цепи, если одна лампочка перегорит? (Ответ: Все гаснут.)
При добавлении дополнительных ламп к последовательной цепи каждая лампа становится _____________. Ярче или тусклее? (Ответ: Диммер.)
При последовательном соединении аккумуляторов напряжение на них ____________. Увеличивается, уменьшается или остается неизменным? (Ответ: Увеличивается.)
Нарисуйте принципиальную электрическую схему с двумя батареями и тремя лампочками.(Ответ: он должен выглядеть, как на Рисунке 4, с переключателем, замененным на вторую батарею.)
Рисунок Рисунок Гонки: Напишите символы схем на плате. Разделите класс на команды по четыре человека так, чтобы у каждого члена команды был другой номер, от одного до четырех. Позвоните по номеру и попросите учащихся с этим номером поспешить к доске, чтобы нарисовать правильную принципиальную схему. Дайте очко команде, чей товарищ по команде первым закончит розыгрыш правильно. Попросите учащихся нарисовать принципиальные схемы следующего:
Последовательная цепь с одной батареей и двумя лампочками
Последовательная цепь с двумя батареями, одной лампочкой и одним выключателем
Последовательная цепь с одной батареей, одной лампочкой и одним резистором
Последовательная цепь с тремя батареями, двумя лампочками и двумя резисторами
Последовательная цепь с одной батареей, двумя резисторами, двумя лампочками и одним переключателем
Последовательная цепь с тремя батареями, четырьмя лампочками и одним выключателем
Последовательная цепь с одной батареей, тремя переменными лампочками и резисторами и одним переключателем
Домашнее задание / Самостоятельная практика:
Попросите учащихся подсчитать количество трансформаторов в их домах.Дополнительную информацию о трансформаторах см. В разделе «Действия по расширению урока».
Мероприятия по продлению урока
Изучите историю развития фонарика. В Музее фонарей можно найти множество фотографий старинных фонариков и портативных осветительных приборов по адресу: http://www.flashlightmuseum.com/.
Узнайте о трансформаторах: трансформатор — это электрическое устройство, используемое для преобразования мощности переменного тока с определенным уровнем напряжения в мощность переменного тока с другим напряжением, но с той же частотой.Значительное количество энергии теряется при передаче энергии по распределительной сети. Дополнительная энергия потребляется трансформаторами на подстанциях. Для многих бытовых электронных устройств требуются трансформаторы, которые всегда включены и потребляют энергию, даже если никто не использует электрическое устройство.
Попросите учащихся подсчитать количество трансформаторов, имеющихся у них дома . Трансформаторы могут быть прикреплены к компьютерам, принтерам, сканерам, динамикам, автоответчикам, беспроводным телефонам, зарядным устройствам для мобильных телефонов, электрическим отверткам, электродрелям, радионяням, модемам и видеокамерам.Трансформеры не всегда легко распознать; Очевидно, трансформаторы выглядят как коробки большего размера (обычно того же цвета, что и шнур), прикрепленные к концу шнуров в том месте, где вы подключаете устройство к электрической розетке.
Если вы дотронетесь до теплого трансформатора, вы почувствуете, что электрическая энергия (потраченная впустую) превращается в тепловую. Попросите учащихся подсчитать количество энергии, ежегодно теряемой трансформаторами в их доме. . Потребляемая мощность невелика — от 1 до 5 Вт на трансформатор, но в сумме.Допустим, у вас есть пять трансформаторов, каждый из которых потребляет 5 Вт. Это означает, что 25 Вт тратятся постоянно. Если в вашем районе киловатт-час стоит 10 центов, это означает, что вы тратите 10 центов на каждые 1000 ватт-часов / 25 Вт = 40 часов. В году 8 760 часов, поэтому 8760 часов / 40 часов = 21,90 доллара в год.
Попросите учащихся подсчитать общее количество энергии, теряемой трансформаторами по всей стране . В Америке 100 миллионов семей. Если каждое домохозяйство тратит на эти трансформаторы 25 Вт, то это 2.5 миллиардов ватт. По 10 центов за киловатт-час, это 2 500 000 000 ватт / 1000 ватт или 250 000 долларов в час. Это 2 190 000 000 долларов (2 миллиарда долларов), потраченных впустую каждый год.
Рекомендации
Берг, Эрик. Старший специалист по машиностроению, Колорадская горная школа, «Как работает трансформатор?» http://www.physlink.com/ Проверено 28 апреля 2004 г.
Хьюитт, Пол Г. Концептуальная физика . 8-е издание. Нью-Йорк, штат Нью-Йорк: Addison Publishing Co., 1998. Ралофф, Джанет. «Мы должны вытащить вилку?» Новости науки. 25 октября 1997 г.
Ропейк, Дэвид. MSNBC — Как сеть поддерживает континент . 23 января 2001 г. MSNBC News. http://www.msnbc.msn.com/id/3077316/ns/technology_and_science-science/t/how-grid-powers-continent/#.T4M6w_WfzTo по состоянию на 7 апреля 2004 г.
Шнайдер, Стюарт. Музей фонарей . Wordcraft.net. По состоянию на 7 апреля 2004 г.
Сильберман, Стив. Wired News: подготовка к электросети . 14 июня 2001 г. Журнал Wired. www.wired.com По состоянию на 7 апреля 2004 г.
Авторские права
© 2004 Регенты Университета Колорадо
Авторы
Ксочитл Замора Томпсон; Сабер Дурен; Джо Фридрихсен; Дарья Котыс-Шварц; Малинда Шефер Зарске; Дениз В. Карлсон; Карли Самсон
Программа поддержки
Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере
Благодарности
Содержание этой учебной программы по электронной библиотеке было разработано за счет грантов Фонда улучшения высшего образования (FIPSE), U.

Ожидаемые характеристики NGSS
4-ПС3-2. Проведите наблюдения, чтобы доказать, что энергия может передаваться с места на место с помощью звука, света, тепла и электрического тока.(4 класс) Вы согласны с таким раскладом? Спасибо за ваш отзыв!
Щелкните, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов

Этот урок посвящен следующим аспектам трехмерного обучения NGSS:
Наука и инженерная практика	Основные дисциплинарные идеи	Общие концепции
Доказательства использования (например,g. , измерения, наблюдения, закономерности) для построения объяснения. Соглашение о выравнивании: Спасибо за ваш отзыв!	Энергия может передаваться с места на место с помощью движущихся объектов, звука, света или электрического тока. Соглашение о выравнивании: Спасибо за ваш отзыв! Энергия присутствует всякий раз, когда есть движущиеся объекты, звук, свет или тепло. Когда объекты сталкиваются, энергия может передаваться от одного объекта к другому, тем самым изменяя их движение.При таких столкновениях некоторая энергия обычно также передается окружающему воздуху; в результате воздух нагревается и раздается звук. Соглашение о выравнивании: Спасибо за ваш отзыв! Свет также передает энергию с места на место. Соглашение о выравнивании: Спасибо за ваш отзыв! Энергия также может передаваться с места на место с помощью электрического тока, который затем может использоваться локально для создания движения, звука, тепла или света. Токи, возможно, возникли с самого начала путем преобразования энергии движения в электрическую. Соглашение о выравнивании: Спасибо за ваш отзыв!	Энергия может передаваться различными способами и между объектами. Соглашение о выравнивании: Спасибо за ваш отзыв!
