Возведение фундамента – процесс не сложный, но трудоемкий. От качества основания под застройку будет зависеть срок службы самого здания. Согласны? Поэтому фундамент должен сооружаться поэтапно, с соблюдением технологии выполнения строительных работ.

Начинающие строители и новички, не имеющие опыта в сфере строительства, рано или поздно задумываются над тем, как сделать опалубку для фундамента своими руками, не прибегая к помощи специалистов.

В нашем материале речь пойдет о видах опалубки, мы расскажем какие материалы понадобятся для строительства и приведем пошаговую инструкцию по сооружению.

Содержание статьи:

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

• щиты для придания формы;
• крепеж для фиксации щитовых ограждений;
• дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его .

Материалы для строительства

 Материалы для создания опалубочной системы выбирают в зависимости от вида, ширины и протяженности фундамента. Для сборки формы используют: доски, фанеру, ОСБ, ДСП, ДВП, металлические щиты и полимерные плиты.

Чаще всего для обустройства опалубочной системы выбирают древесину. Деревянные щиты изготавливают из сосны или лиственницы.

Опалубка из древесины – бюджетный вариант. Щиты монтируются легко и быстро, наличие специальных инструментов не требуется. Для усиления конструкции часто используют дополнительные элементы. Доступность в финансовом плане – главный плюс материала.

Листы фанеры фиксируются на распорках, изготовленных из деревянных досок. Опалубка этого вида отличается невысокой стоимостью и простотой исполнения

Опалубка из фанеры, ДСП, ОСБ. Материалы для сооружения такой системы стоят недорого, а использование дополнительных элементов повышает прочность конструкции. Прежде чем приступить к возведению опалубки, мастера делают предварительные расчеты количества затрачиваемого материала.

Опалубку из металла сооружают при обустройстве ленточного или монолитного фундамента. Главная особенность металлической системы – высокий уровень надежности. Арматуру приваривают к металлическим щитам, тем самым усиливая прочность бетонного основания.

Монтаж опалубки из железобетона требует прикладывания существенных усилий. Проведение работ с использованием ж/б плит стоит дороже, чем возведение опалубки других видов

Железобетон редко используется в частном строительстве. Достоинством железобетонных плит является то, что с их помощью можно существенно сократить толщину фундамента. Еще один плюс – использовать дополнительные распорки при обустройстве данного вида опалубки не нужно.

Пенополистирол пользуется заслуженной популярностью у строителей благодаря своим техническим характеристикам. Материал придает форму бетонному основанию, служит в качестве утеплителя, защищает сооружение от неблагоприятных погодных условий.

Монтаж опалубки из пенополистирола не вызывает сложностей, но стоит дороже, чем установка других видов конструкций.

При выборе материала для опалубки мастера и новички строительной отрасли в основном выбирают древесину. Выбор материала во многом зависит от типа фундамента.

 Опалубка из подручных материалов

Собрать опалубку можно из подручных материалов: шифера, профлистов и т.д. Главным преимуществом опалубки из подручных материалов является ее низкая стоимость.

К недостаткам данного вида конструкции можно отнести:

• сложность монтажа;
• риск утечки бетонной смеси сквозь щели;
• низкая несущая способность;
• необходимость в установке дополнительных опор.

Опалубка из подручных материалов будет уместна только для небольших построек. В остальных случаях выбирают традиционные для обустройства системы материалы.

Инструктаж по обустройству опалубки

Для обустройства ленточного фундамента устанавливают деревянную опалубку. Система состоит из двух параллельных сторон, для ее монтажа используют деревянные щиты, брус, металлические прутья, крепежные элементы и гидроизоляцию.

Процесс сборки конструкции происходит в следующей последовательности:

• расчет стоимости и количества материала;
• подготовка участка и обустройство котлована;
• установка деревянных щитов;
• монтаж опалубки;
• укрепление и гидроизоляция конструкции.

Установить опалубку по всем правилам могут специалисты строительной отрасли. Выполнение данного вида работ под силу даже новичкам. Начинающим строителям следует изучить каждый этап в отдельности для полного понимания специфики.

Длину и ширину щитов выбирают в зависимости от параметров фундамента. Щиты должны быть выше фундамента, а вот ширина досок может быть любой

Шаг 1 – расчеты при проведении работ

Опалубка, как и любая конструкция, требует проведения предварительных расчетов технических параметров и необходимого количества материалов. Вычисления проводят перед началом монтажных работ.

При проведении расчетов принимают во внимание вид сырья. Все используемые материалы имеют разную стоимость, соответственно, меняется и цена будущей конструкции.

Опалубку из дешевых материалов (ОСБ, доски, фанера и т.д.) чаще всего используют при возведении частных домов и построек. Для крупных объектов выбирают сырье с хорошими техническими характеристиками, главными плюсами которого является устойчивость к влаге.

Для расчета стоимости необходимо умножить значение цены на количество кубических метров материала. При проведении расчетов следует учитывать дополнительные расходы: стоимость и количество бруса, деревянных распорок

Расчет количества материалов вычисляется просто. На первоначальном этапе разделяют периметр планируемого фундамента на длину деревянного элемента. Далее делят высоту основания на ширину заготовки из дерева.

В завершении полученные ранее значения умножают. Конечный результат будет соответствовать количеству досок, необходимых для обустройства опалубочной системы. Строители рекомендуют к полученным цифрам добавлять запас около 10%.

На закупку дополнительных материалов часто уходит до 50% от общей стоимости основного сырья. На заключительном этапе вычислений добавляют расходы на закупку инструментов и элементов фиксации.

Шаг 2 – подготовительные работы перед строительством

 Участок, на котором будет располагаться фундамент дома необходимо заранее подготовить: вырубить все деревья и кустарники, выкорчевать пни, убрать валуны и камни. Далее на обозначенной территории участка следует снять верхний слой плодородного грунта и нанести разметку.

Для обозначения границ лучше использовать деревянные колышки, чтобы можно было между ними натянуть шнур либо прочную нить.

Колышки расставляют по углам будущей постройки, нить натягивают строго горизонтально. Ширина траншеи для опалубки должна быть больше ширины фундамента

Для установки системы необходимо выкопать траншею глубиной не менее 50 см. Ее дно должно быть ровным, для выравнивания рабочие обычно используют строительный уровень или разметочный шнур. Выкопанный грунт размещают по периметру основания или используют его для выравнивания территории участка.

Обустройство подушки – важный этап подготовительных работ. На дно траншеи засыпают песок. В дальнейшем слой песка защитит фундамент от грунтовых вод, промерзания и не даст фундаменту осесть. Укладку слоев выполняют поочередно, высота каждого слоя должна составлять не менее 10 см. Всего для обустройства подушки понадобится три таких слоя.

Далее на покрытие из песка стелют геотекстильное полотно, сверху засыпают слой мелкозернистого щебня. Толщина слоя должна составлять не менее 10 см. Покрытие тщательно утрамбовывают и выравнивают.

Шаг 3 – соединение щитов и установка

Оптимальная ширина щитовых конструкций колеблется от 1 до 3 метров. Элементы крепят к профилю из металла или на каркас из деревянного бруса саморезами. Первый и последний брусок крепят на расстоянии от края примерно на 15-20 см.

Между промежуточными брусьями оставляют расстояние в 1 метр. Два или три крайних бруска должны быть длиннее остальных на 30 см. С одной стороны бруски затачивают, чтобы в дальнейшем было удобнее их вбивать в землю.

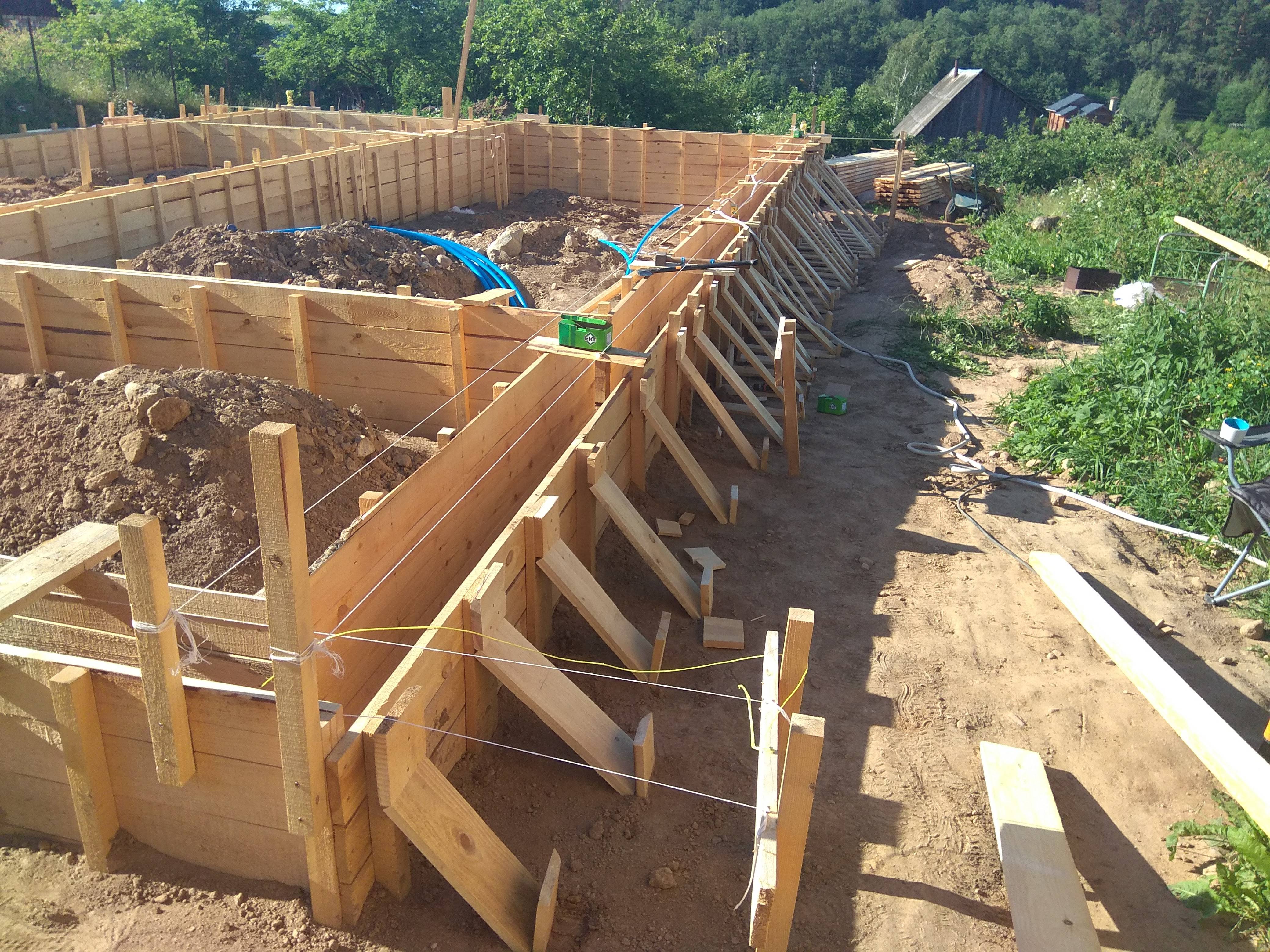

Ленточная опалубка закрепляется снаружи и внутри, по всему периметру, с двух сторон. Снаружи устанавливают диагональные распорки из бруса или металла

Установка опалубки для ленточного фундамента считается наиболее легкой, в сравнении с другими видами систем. Конструкцию устанавливают на дно траншеи.

Весь процесс состоит из нескольких этапов:

• нанесение разметки;
• установка брусьев;
• монтаж первых щитовых элементов;
• проверка уровня установки щитов;
• дальнейшая установка элементов с ориентировкой на предыдущие щиты;
• монтаж параллельной стороны щитов.

В самом начале проведения монтажных работы щиты вбивают до тех пор, пока они не соприкоснуться с почвой.

Шаг 4 – укрепление опалубки и гидроизоляция

Противоположные стороны опалубки скрепляют деревянными перемычками, чтобы щиты не сместились во время заливки бетонной смеси. Перемычки фиксируют металлическими шпильками с резьбой и гайками на концах. Диаметр перемычек составляет 8-12 мм.

Шпильки должны быть с припуском примерно в 10 см по длине, крепеж устанавливают на некотором расстоянии от края – 15 см.

Деревянные щиты обшивают полиэтиленом или любой другой гидроизоляцией для защиты конструкции от влаги и других неблагоприятных факторов. Щиты обшивают с напуском, используя мебельный степлер. На заключительном этапе строители проверяют надежно4ть конструкции.

Демонтаж конструкции после заливки бетоном

При демонтаже съемной опалубки важно учитывать факторы, которые влияют на скорость схватывания раствора: марка бетона, погодные условия, способ бетонирования.

Опалубку убирают после полного затвердевания бетона. Удерживающую конструкцию снимают примерно через 28-30 дней, за это время бетон становится достаточно прочным и сам держит приобретенную форму

В строительные нормы внесены процентные показатели отвердевания всех марок бетонных смесей. В соответствии с установленными нормами опалубку можно демонтировать, не повредив при этом основание фундамента.

Систему снимают уже через две недели после заливки раствора, но только в том случае, если условия для схватывания бетона были благоприятными.

Основные требования при проведении работ

Монтаж формирующей конструкции осуществляется согласно установленным правилам и нормам. При проведении работ строители учитывают все детали.

В противном случае опалубка способна принять неустойчивую форму, что впоследствии может привести к негативным последствиям.

Поэтому важно соблюсти следующие условия:

1. Отклонение щитов от вертикальной плоскости не должно превышать 5 мм на 1 м высоты.
2. Предел смещения конструкции должен составлять не более 15 мм.
3. Предельно допустимые перепады между щитами не должны превышать 3 мм.
4. На участках с сыпучим грунтом траншею делают шире, чем обычно, по бокам устанавливают распорки.
5. В некоторых случаях при монтаже опалубки используют . Траншею при этом делают шире, учитывая дополнительный слой утеплителя.
6. В фундаменты без опалубки рекомендовано устанавливать решетки из арматуры.
7. Несъемная опалубка должна быть полностью герметичной.
8. При монтировании формирующей конструкции особое внимание уделяют качественным характеристикам крепежных элементов.

Определенные требования предъявляются к качеству используемых материалов. Они должны быть влагостойкими, обладать низкой адгезией с бетоном и противостоять нагрузкам, которые появляются в процессе схватывания бетона.

Как сократить расходы?

Особые технологи укладки бетона помогут сократить расходы. Такие приемы актуальны, если опалубка берется в аренду. Методы послойной и вертикальной заливки раствора помогут снизить затраты на материалы.

Смысл технологии заключается в заливке бетонной смеси в несколько этапов. Послойная заливка фундамента выполняется в условиях средней влажности и при нормальной температуре воздуха 20 °С. После заливки каждого слоя смеси делается перерыв в 3-4 дня

Процесс сооружения опалубки в данном случае имеет некоторые особенности. На первоначальном этапе строители устанавливают щиты чуть выше уровня первого слоя заливки. Далее следует небольшой перерыв, а спустя 3 дня заливают последующий слой. Последующие щиты монтируют с учетом захвата нижней прослойки. Постепенно конструкцию увеличивают до необходимого уровня.

Важный нюанс – после заливки каждого слоя раствора необходимо снимать цементное молочко, образовавшееся на поверхности бетона.

Вертикальная заливка раствора выполняется на отдельных участках основания фундамента. Участок делится на 2-3 части, бетон заливают поочередно на всех секторах.

Опалубку для вертикальной заливки монтируют следующим образом:

• по бокам каркаса крепят горизонтальные прутки;
• после формирования основания на первом секторе прутки продвигают на полметра;
• переносят опалубку на другой вертикальный участок.

Фундаментный слой не должен быть идеально гладким, он должен обеспечивать нужный уровень адгезии с рядом сформированным вертикальным слоем.

Обустраивая фундамент также очень важно правильно обустроить его иначе в будущем есть риск столкнуться с сыростью и плесенью в подвале.

Выводы и полезное видео по теме

Изготовление деревянной опалубки своими руками для ленточного фундамента с армированием стеклопластиковой арматурой диаметром 8 мм. Как выполнить выравнивание опалубки с помощью водяного уровня. Укрепление опалубки раскосами для придания дополнительной жесткости конструкции:

Монтаж многоразовой опалубки с использованием различных материалов. Мастер класс выполнен профессиональными строителями:

Расчет материалов для опалубки своими руками. В видео представлены подробные расчеты для возведения разных опалубочных систем и рекомендации специалиста:

Период эксплуатации здания напрямую зависит от прочности бетонного основания. Соблюдая последовательность действий при сооружении опалубки, удастся избежать ряда ошибок, которые могут стать причиной преждевременного разрушения фундамента. Правильно смонтированная опалубка придаст фундаменту нужную форму, не даст ему просесть или деформироваться в дальнейшем.

Возможно у вас есть опыт самостоятельного сооружения опалубки для фундамента, пожалуйста, поделитесь им с нашими читателями. Расскажите, были ли трудности во время строительства и как удалось с ними справиться. Оставляйте свои комментарии в форме для связи.

виды, материалы для несъемных форм, как сделать своими руками для монолитного основания, когда необходимо демонтировать

Опалубка представляет собой временную конструкцию, которая служит для придания формы и четких геометрических размеров конструкции монолитной плиты фундамента.

Разберем в статье особенности обустройства опалубки для фундамента из плит, какой вид подойдет лучше всего, типы материалов, которые применяют, а также подробности монтажа своими руками.

Устройство и требования

При строительстве опалубки для монолитных фундаментов необходимо руководствоваться общепринятыми стандартами и требованиями, изложенными в СНиП 52-01-2003 (СП 63.13330.2018), а также пользоваться рабочими чертежами.

Материал, вариант конструкции и способы крепления выбирают с учетом требуемой устойчивости и жесткости относительно напора раствора в процессе бетонирования. При этом опалубка должна обеспечивать проектное положение монолитной плиты по высоте и точность ее размеров.

Конструкция должна быть прочной и не допускать утечки цементного молока через щели и швы. Для этого все зазоры перед бетонированием должны быть тщательно заделаны. Чтобы облегчить процедуру распалубки, внутреннюю поверхность щитов смазывают цементным раствором, гидрофобным составом, либо другой антиадгезионной смесью.

Перед бетонированием сравнивают параметры опалубки с проектными значениями. Допустимое отклонение поверхностей по вертикали не должно превышать 5 мм, а максимальное смещение сторон от проектного положения – не более 10 мм.

Местные неровности на плоскости опалубки не должны быть больше, чем 3 мм. Заливая бетон, строители должны контролировать состояние вспомогательной конструкции, чтобы вовремя предотвратить деформации, которые могут возникнуть под давлением раствора.

Какие виды используются для плитного основания?

На практике используют два типа:

• съемную, которую демонтируют после того, как бетон наберет прочность;
• несъемную – остается на месте и служит утеплителем для монолитной плиты фундамента.

Конструкция состоит из следующих элементов:

• щитов, обеспечивающих форму фундамента;
• крепежных элементов, благодаря которым опалубочные щиты сохраняют положение относительно друг к другу;
• опорных деталей, которые оказывают сопротивление давлению на стенки, возникающему под действием напора смеси.

По материалу изготовления может быть:

• деревянной;
• металлической;
• пластиковой;
• из пенополистирола.

Материалы для изготовления съемных и несъемных конструкций

Металлическая опалубка широко используется в промышленном строительстве в качестве демонтируемой конструкции. С учетом стойкости к коррозионным процессам и агрессивной среде, с этой целью используют листовой алюминий. Ввиду высокой стоимости сырья, металлическая опалубка редко применяется частными застройщиками.

Пластиковые панели также используют для сборки задающей форму конструкции.

Преимущества способа:

• гладкая поверхность;
• полное исключение влагопоглощения.

С пластиковыми деталями легко обращаться в процессе строительства, но они так же, как и листовой металл, имеют высокую цену, поэтому применяются в большинстве случаев профессиональными строителями, у которых работа поставлена на поток.

Деревянная щитовая форма – разборная конструкция, которую легко изготовить своими руками из покупных досок, фанеры или подручных материалов. В работе используют классические столярские инструменты, что существенно сокращает расходы на строительство.

Отдавая предпочтение деревянным щитам, обращают внимание на влажность сырья, которая не должна быть меньше 25%. В противном случае материал будет впитывать влагу из бетонного раствора. Чтобы исключить такую вероятность, внутреннюю поверхность опалубки покрывают полиэтиленовой пленкой или крепят к ней стиплером листы рубероида.

В качестве несъемной опалубки в большинстве случаев используют экструдированный пенополистирол, который одновременно служит качественным теплоизолятором для плитного фундамента.

Материал отличается высокой прочностью на сжатие и влагостойкостью. В качестве альтернативы пеноплексу можно использовать арболит, армопанели, стекломагнезитовый лист и другие специально изготовленные конструкционные элементы.

Подготовка к строительству

Перед началом строительных работ необходимо подготовить материал, который послужит основой конструкции:

1. крепежные элементы,
2. подпорки,
3. инструменты.

В случае с деревянной опалубкой необходимо продумать гидроизоляцию, например, заготовить полиэтиленовую пленку.

Для строительства щитовой опалубки из деревянных элементов нужно рассчитать оптимальную толщину доски.

От значения параметра зависит предел нагрузки, которую могут выдержать стены под напором бетона. Чтобы индивидуальному застройщику рассчитать минимально допустимую толщину доски, необходимо обратиться к СНиП.

Упрощенная формула для расчета выглядит следующим образом:

d=√((0,75×G×k×I^2)/T),где

• G – нагрузка от бетона;
• k– коэффициент вибратора;
• l — расстояние между подпорками в метрах;
• T — допустимое сопротивление древесины сжатию.

Формула для определения нагрузки на стенки опалубки, которая возникает под напором раствора:

G=H×q,где

• H – высота монолитной плиты;
• q – объемная масса бетона (принимают равной 2500 кг/м³).

Значение коэффициента вибратора приравнивают в общем случае 1,2 или 1, если бетон не уплотняют с помощью виброоборудования. Допустимое сопротивление древесины – 8х105 кг/м². Для надежности расстояние между подпорками берут равным 0,5 м.

Толщину несъемной опалубки выбирают по рекомендациям производителя. Параметры листа будут зависеть от проектных нагрузок и климатических условий в регионе.

Как сделать своими руками?

Смонтировать опалубку можно разными способами: зависит от используемого материала. Также учитывают индивидуальные предпочтения собственников.

Строительные работы начинаются с разметки, при этом учитывают, что монолитную плиту заливают на 10–15 см шире основной конструкции.

Деревянные щитки сколачивают из заготовленных досок или фанеры с проектными размерами. В качестве вертикальных стоек используют рейки и узкие доски. Собирать конструкцию проще с помощью коротких саморезов, которые также легче вынимать в процессе распалубки.

Готовые деревянные щиты устанавливают прямо на землю внутри котлована, вырытого под плитный фундамент. При этом контролируют три параметра:

• горизонталь,
• вертикаль,
• диагонали.

Для укрепления сторон вбивают колья с внешней стороны. Для фиксации деталей используют гвозди. Чтобы стенки конструкции не разошлись под давлением напора, к верхнему краю щитов прибивают деревянные перемычки, при необходимости устанавливают подпорки.

Несъемную опалубку собирают как конструктор. Проще использовать с этой целью сборные цельные блоки от производителя. Элементы конструкции фиксируются забитыми на месте в песчано-гравийную подушку арматурными прутьями, на которые насаживают плиты пенополистирола или другого выбранного строителями материала.

При использовании пеноплекса на период застывания бетона материал необходимо защитить от попадания прямых солнечных лучей, так как под действием ультрафиолета экструдированный пенополистирол теряет свои прочностные характеристики.

Когда нужно снимать?

Начинать демонтаж можно в тот момент, когда между бетоном и стенками конструкции появятся щели. Этот период может занять от трех суток и до двух недель: зависит от температуры окружающей среды.

Крайне важно не передержать опалубку, поскольку доски могут разбухать или, наоборот, начать сжиматься, создавая ненужные нагрузки на плиту. Все остальные работы (гидроизоляцию, утепление, облицовку) проводят уже через месяц, когда бетон примет окончательное прочностное состояние.

Если демонтированные щиты будут использоваться повторно, их необходимо высушить и проверить, чтобы они не разбухли и не изогнулись. Очистить полотно от остатков бетона просто – достаточно постучать по ним пару раз молотком.

Полезное видео

Дополнительная информация по теме статьи в видео:

Заключение

Опалубка – важный элемент при строительстве фундамента, в том числе монолитной плиты. От качества сборки и соблюдения технологии при монтаже зависит точность геометрических размеров и пространственного положения готовой конструкции.

В качестве разборной формы чаще всего частные застройщики используют деревянные щиты, изготовленные своими руками. Неразборная опалубка по себестоимости выходит дороже, но она в дальнейшем служит утеплителем фундамента. На этапе проектирования важно подобрать оптимальную толщину сборных элементов, чтобы готовая конструкция получилась прочной и надежной.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Опалубка своими руками — 95 фото постройки опалубки для стен и фундамента

В процессе строительства для изготовления бетонных конструкций всегда необходимо изготавливать опалубку. Опалубка для фундамента или другой бетонной конструкции выступает каркасом, в которую заливается цементный раствор.

Содержимое обзора:

Разновидности опалубки

Все виды опалубки, независимо от ее формы и размеров принято классифицировать на 2 группы:

• съемная;
• несъемная.

У каждого вида имеются свои особенности и назначение. Выбирая вариант в каждом конкретном случае следует исходить из задачи, которую необходимо решить. Сложные конструкции, как правило, изготавливают посредством несъемной опалубки.

Несъемная опалубка

Монолитная опалубка несъемной конструкции производится из специальных арболитных или пенополистироловых блоков. Зачастую ее изготавливают из утеплительных материалов. В данном случае она остается в качестве утеплителя, что исключает необходимость в проведении дополнительных работ по теплоизоляции.

Опалубку при строительстве частного дома лучше сооружать из арболита. Преимущество материала заключается в высоких теплоизоляционных качествах. А, к примеру, опалубка лестницы может изготавливаться из других материалов, как правило, дерева, поскольку здесь не такие высокие требования к теплоизоляции.

При строительстве жилых помещений лучше не использовать пенополистирол в качестве опалубки. Теплоизоляционные свойства данного материала очень высоки, однако он может выделять токсичные вещества.

Съемная опалубка

Установка своими руками опалубки съемной конфигурации является более сложным методом. Но, для многих строительных работ данное решение является единственно возможным. Кроме того, сделать фундамент, к примеру, проще всего именно с помощью съемной опалубки.

Данное сооружение является временным. После выполнения строительных работ опалубку демонтируют. Для изготовления могут применяться различные материалы, зачастую это деревянные доски.

Требования к съемной опалубке

Съемная опалубка должна соответствовать ряду требований:

• высокая прочность. Конструкция должна выдерживать вес бетонного раствора;
• отсутствие щелей, через которые может просачиваться цементный раствор;
• габариты сооружения должны быть четко определены по результатам замеров;
• необходимо использовать крепежные материалы, обеспечивающие быстрый демонтаж.

Из какого материала сооружать опалубку?

Одно из самых практичных решений – применение металлических щитов. Такие изделия есть практически в любом крупном строительном магазине. Щиты предназначены непосредственно для сооружения опалубочных конструкций.

Опалубка из металлических щитов препятствует просачиванию бетона и обладает ровной поверхностью, что обеспечивает удобство во время выполнения работ.

Недостаток заключается в относительно высокой стоимости таких щитов.

Фанерная опалубка

Ленточную опалубку своими руками можно изготовить из листов фанеры. С ними достаточно удобно работать. Вариативность размеров материала позволяет быстро смонтировать и демонтировать конструкции. Но, для массивных сооружений фанеру лучше не использовать. Она не выдержит нагрузки большой массы бетона.

При сборке опалубки из фанеры необходимо использовать как можно больше крепежных элементов с минимальным расстоянием между ними. Это даст возможность повысить надежность конструкции.

Деревянная опалубка

Наиболее распространенный метод изготовления опалубки. Деревянная доска значительно прочнее фанеры, но обычно дешевле металлических щитов.

Причем можно использовать и тонкие доски, но все же перед тем, как сделать опалубку своими руками из доски, стоит рассчитать нагрузку. Для небольших конструкций подойдет и 10 мм доска.

Сначала изготавливается каркас из брусков. Затем каркас обивается деревянными щитками из доски. В качестве стяжек применяются те же бруски.

Преимущество данного вида опалубки заключается в том, что зачастую его можно изготовить из отходов деревянных материалов, которых обычно много на стройплощадках. Но, все же поврежденные, гнилые доски использовать не стоит, они могут не выдержать нагрузку.

Деревянная опалубка не позволяет добиться идеально ровной поверхности фундамента. Но, в случае с фундаментом это наоборот преимущество.

К неровной шершавой поверхности лучше пристают клеевые составы, что упрощает дальнейшие отделочные работы.

Этапы сооружения опалубки

Процесс изготовления опалубки можно разделить на несколько основных этапов:

Заготовка брусьев и досок подходящей толщины. Высота брусков должна быть выше будущей конструкции не менее чем на 50 см. Брусья лучше заточить, чтобы проще вбивать в землю.

Монтаж щитков из досок. Щитки лучше собрать отдельно, а затем смонтировать на каркас из брусков.

Разметка будущего сооружения на земле с помощью кольев и веревки.

Подготовка траншеи необходимой глубины. В траншее нужно сделать песчаную подушку, поверх которой уложить слой гравия средней фракции.

Подготовленные заранее щитки из досок монтируются на бруски. Последние вгоняются в грунт в соответствии с выполненной разметкой. Вертикальность и горизонтальность контролируется уровнем.

Для повышения надежности необходимо сделать поперечные перегородки из брусков, стягивающие противоположные стены конструкции.

Для предотвращения просачивания цементного раствора сквозь щели, стенки опалубки стоит укрыть полиэтиленовой пленкой.

Фото опалубки своими руками

Также рекомендуем просмотреть:

Опалубка для фундамента — советы как правильно сделать своими руками

В строительстве при проведении работ по заливке фундамента требуется установка особой конструкции – опалубки. Она состоит из щитов, распорок и упоров. Для придания необходимой формы фундамента необходима жесткая и прочная конструкция с минимальными отклонениями в геометрии и без щелей более 2 мм в стыковочных зонах. Поэтому следует подробно разобраться, как сделать опалубку своими руками.

Краткое содержимое статьи:

Расчет параметров

Несмотря на внешнюю простоту опалубки, произвести точный ее расчет достаточно сложно. Это связано с необходимостью учета минимум трех важных характеристик:

• Особенности материалов и уровень их прочности.
• Свойства бетона, влияющие на требуемые показатели нагрузки, – вязкость, скорость проведения работ по заливке фундамента, использование арматуры, особенности утрамбовки.
• Природные условия, например температурный режим и влажность.

При решении вопроса, как рассчитать опалубку для фундамента, необходимо оценить допустимый прогиб конструкции по максимальному пределу. В надземной части верхняя граница составляет 1/400 длины, а в подземной – 1/250.

Выбор материала

Прежде чем начинать непосредственные работы по сооружению конструкции из щитов и распорок, необходимо определить, из чего можно сделать опалубку.

Если она будет применяться не один раз для закладки нескольких фундаментов на участке, то рекомендуется применять:

• водостойкую фанеру с ламинированным покрытием;
• стандартизированные по габаритам листовые щиты из обрезных брусков высокого качества.

Для опалубки ситуативного использования, когда сооружается только один фундамент, применяется бюджетный вариант – материалы не самого высокого качества. Это может быть ДСП, клееная фанера или доски необрезного типа.

Разновидности конструкции

В зависимости от особенностей конструктивного решения можно соорудить съемную и несъемную опалубку своими руками.

Конструкция первого вида разбирается после того, как бетон застыл и приобрел уровень прочности выше критической – от 50%. В дальнейшем она применяется для сооружения фундамента на новом участке. С учетом применяемых материалов, такие опалубки могут выдерживать до 4-8 заливок.

Опалубка несъемного вида представляет собой составную часть сооружаемого фундамента. Она не разбирается. В качестве материала могут применяться:

• блоки из экструдированного пенополистирола, соединяемые замками и шпильками из металла;
• бетонные блоки с пустотелой структурой;
• деревянные листы, если они не изымаются, например, при сооружении фундаментов мелкозаглубленного типа для бань.

Опалубка для ленточных и столбчатых фундаментов

Существует много вариантов технологии сооружения конструкции. Одним из них является предлагаемая нами инструкция как сделать опалубку:

Сначала следует определить размеры траншеи. По ним и сколачиваются щиты, например из обрезных досок. В качестве вертикальных стоек применяются такие же доски или рейки. По длине щиты должны быть не более 3-4 м. Для крепления рекомендуется пользоваться гвоздями.

Щиты заводятся в котлован и устанавливаются подпорки с обеих сторон с шагом 50-70 мм. Нижнюю часть фиксируют колышками или распорками. Колышки вбиваются в траншее в угловых зонах. Между ними протягивается бечевка по большей высоте в сравнении с наземным участком фундамента.

В дно следует вбить колья под уровень. Вбивать можно и под отвес. При этом следует исключить риск горизонтального движения. Щиты ставятся в ряд и крепятся для временной фиксации к вертикально стоящим колышкам. Затем устанавливаются щиты второго ряда.

Необходимо взять металлические прутья или рейки из дерева или пластика. Их используют в качестве горизонтальных распорок в межщитовой зоне. Шаг крепления распорок 100 см.

По требуемой ширине оба ряда щитов соединяются рейками в верхней части конструкции. Промежутки между рейками до 50 см. При более высокой надземной части фундамента (свыше 50 см) доски с шагом через две скрепляются проволокой, которую надо зафиксировать к поперечинам вертикального размещения.

Подпорки для щитов ставятся последовательно. Снизу они фиксируются колышками, а снизу – прибитым на щит деревянным упором. Чтобы обустроить вентиляционные продухи и отверстия в фундаменте, сверху конструкции опалубки вставляются обрезки труб из пластика.

После сооружения необходимо проверить конструкцию и внести исправления. В результате необходимо получить систему щитов, как это видно на фото опалубки для фундамента.

Опалубка под монолитные плиты

При сооружении некоторых типов зданий обустраиваются фундаменты из монолитных плит с армированием. Такой вариант обязателен, если грунт чрезмерно увлажненный или отличается низкими несущими свойствами.

Правила строительства опалубки для фундаментов такого типа следующие:

• Поверхность выравнивается, формируется подушка из песка слоем более 20 см.
• Подбираются доски с шириной 200 мм и толщиной 200-300 мм при условии, что высота опалубки не будет более 100 мм.
• В угловых зонах будущего расположения плиты следует вбить колья и протянуть бечевку. Под нее ставят доски и фиксируют колышками. Для удобства заливки бетона конструкцию целесообразно обустраивать в форме буквы П.
• Последнюю доску ставят в том случае, если до края плиты остается 100 см. Ее выравнивают и закрепляют, продолжая заливать бетон.

Неправильно установленная опалубка может привести к печальным последствиям. В лучшем случае потребуется ее переустанавливать, в худшем – фундамент не будет надежным и прочным.

При сооружении конструкции целесообразно выбирать качественные материалы и крепко фиксировать элементы. При обнаружении деформаций в процессе заливки бетона работы необходимо остановить и внести исправления.

Фото опалубки для фундамента

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

Как поставить опалубку под фундамент?

Возведению любого здания предшествует создание прочной основы. Такой базой является фундамент, который обеспечивает продолжительный срок эксплуатации, устойчивость строения, воспринимая реакцию почвы и вес здания. Для сооружения основания применяют различные виды стройматериалов. Популярен железобетонный фундамент, который возводится путем заливки бетонного раствора в щитовой каркас. Начинающие строители и частные застройщики проявляют интерес, как поставить опалубку под фундамент. Это серьезная задача, от правильности решения которой зависит прочность, а также долговечность основы.

Планируя выполнять работы своими силами и снизить при этом сметную стоимость работ, важно изучить, как сделать опалубку под фундамент. Соблюдение технологии сборки и рекомендаций профессионалов, использование качественных материалов позволит не допустить досадных ошибок, обеспечить жесткость возводимого строения. Разберемся детально с разновидностями опалубочных систем и их эксплуатационными характеристиками. Самостоятельно выполняя все работы, несложно правильно установить опалубку. Остановимся подробно на технологии, рассмотрим рекомендации профессионалов.

Эксплуатационные свойства и разновидности опалубки

Независимо от конструктивных особенностей здания, любая опалубка по форме напоминает параллелепипед.

Опалубка — это конструкция из щитов, распорок и упоров, которая служит для придания бетонным и железобетонным изделиям формы

Каркас для бетонирования имеет коробчатую форму и выполняет серьезные задачи:

• обеспечивает соответствие формы и габаритов железобетонной основы здания во время набора твердости;
• сглаживает распорные усилия, которые передаются от залитой бетонной смеси на щитовые элементы.

Для выполнения возложенных на опалубочную конструкцию функций, к ней предъявляются специальные требования:

• повышенная степень надежности;
• усиленная конструкция;
• использование прочных стройматериалов;
• надежность крепления щитов;
• подгонка сопрягаемых деталей;
• невозможность вытекания бетона через щели;
• возможность ускоренной сборки и быстрой разборки;
• пропитка специальными смесями, исключающими прилипание бетона.

По принципу использования опалубка бывает съемной (разборной) и несъемной

Щитовые конструкции, предназначенные для бетонирования фундаментов, классифицируются следующим образом:

• разбираемые. Представляют комплект унифицированных щитовых элементов, которые быстро разбираются с целью повторного использования. Разборка осуществляется спустя месяц после бетонирования. Крепление щитов производится с помощью специальных замков. Разборная конструкция популярна при возведении промышленных и частных объектов;
• неразборные. Каркасы стационарного типа заливаются бетонным раствором, после твердения которого не подлежат демонтажу. Они являются неотъемлемой частью опалубочной конструкции, предназначенной для гидроизоляции основы и ее тепловой защиты. Отличаются увеличенной ценой, которая с избытком компенсируется при эксплуатации.

Решая из чего изготавливать щиты для опалубки, необходимо правильно подобрать материал. Возможны следующие варианты:

• древесина. Используя строганные доски, можно изготовить экологически чистый щитовой каркас при небольшом уровне расходов. При толщине досок, равной 3–4 см, обеспечивается повышенная прочность щитов, к струганной стороне которых не прилипает бетон. Древесина традиционно используется для строительства оснований, на которые действуют значительные усилия. Минусом деревянной конструкции является невозможность повторного применения, в связи с повышенным короблением, необходимостью высушивания и чистки деревянных щитов;
• плиты из прессованной деревянной стружки. Толщина листов составляет 16 мм. Допускается использовать влагостойкую фанеру толщиной 20 мм. Увеличенный размер исходного материала позволяет подготовить заготовки необходимых габаритов. Для обеспечения повышенной несущей способности древесно-стружечных плит и фанеры с внешней стороны рамы крепятся раскосы. Повышенная чистота поверхности каркасных элементов позволяет достигнуть необходимой плоскостности основы, а также уменьшить потребность в стройматериалах для заделки дефектов;

Такие системы стали использовать относительно недавно. Делают их в основном из экструдированного пенополистирола

• металл. Листовая сталь по уровню надежности и долговечности превосходит многие стройматериалы. Наряду со сталью используются щитовые конструкции из легкого алюминия, которые способны воспринимать многократную заливку бетоном. Серьезным недостатком являются увеличенные затраты на приобретение готовых элементов, а также их транспортировку. Этот фактор ограничивает массовое использование в строительстве. Собирать каркас из стали или алюминия можно десятки раз, благодаря увеличенным прочностным характеристикам;
• пенополистирольные листы. Они используются для изготовления стационарных конструкций. Пенополистирол зарекомендовал себя как стройматериал с повышенными теплоизоляционными характеристиками и увеличенной стойкостью к влиянию влаги. Форма каркаса из пенополистирола может быть различной. Стандартные щиты для опалубки быстро интегрируются в единую конструкцию с использованием крепежных элементов. Пенополистирольные щиты герметизируются монтажной пеной, не подлежит разборке, после застывания монолита представляют часть фундамента здания.

Выбор материала для выполнения работ осуществляется индивидуально в зависимости от особенностей конструкции и возможностей заказчика.

Рекомендации по установке опалубки для бетонирования фундамента

Зная, как правильно сделать опалубку для фундамента, можно обеспечить длительный срок эксплуатации здания, обладающего повышенной устойчивостью.

Так как вся эта система создается для того чтобы придавать форму бетонным и железобетонным изделиям, то она должна быть достаточно прочной и упругой

Осуществляя мероприятия по возведению щитового каркаса, соблюдайте требования проекта и учитывайте следующие моменты:

• климатические условия. Выполнять работы предпочтительно с наступлением весны при стабильной температуре;
• используемый стройматериал. Отсутствие шероховатостей на опалубочных щитах способствует улучшению товарного вида основания;
• герметичность конструкции. При просачивании влаги через щели снижается содержание влаги в растворе, а также уменьшается прочность бетона;
• возвышение стенок щитов над уровнем почвы. Верхняя плоскость должна превышать нулевую отметку ориентировочно на 50 см;
• способность щитов воспринимать массу бетона. Применение досок с минимальной толщиной 30 мм гарантирует прочность;
• метод фиксации. Крепление гвоздями необходимо производить изнутри, загибая с внешней стороны выступающие части;
• специальную обработку поверхности. Применение бывшего в употреблении масла не позволяет затвердевшему бетону прилипнуть к поверхности стенок.

Задумываясь, как делать опалубку, подготовьте вначале площадку. Последовательность действий:

1. Удалите строительный мусор и растительность.
2. Снимите плодородный слой грунта.
3. Спланируйте поверхность почвы.
4. Забейте колышки, натяните шнур и разметьте траншею.
5. Сформируйте приямок, руководствуясь требованиями проекта.
6. Выровняйте основание приямка и боковые стенки.
7. Насыпьте на дно песчано-щебеночную подушку, утрамбуйте ее.

Завершив подготовительный этап работ, можно начать делать опалубку для заливки будущего основания.

Самостоятельный монтаж опалубочной конструкции

Профессиональные строители довольно часто используют материалы на основе древесины – доски, фанеру, прессованные плиты. Из них несложно изготовить щиты необходимых размеров, которые соответствуют габаритам фундамента.

Разберемся, как поставить опалубку под фундамент в виде ленты с применением деревянных конструкций:

1. Подготовьте деревянные заготовки требуемых габаритов.
2. Соберите щиты из досок с помощью гвоздей и саморезов.
3. Обработайте древесину гидроизоляционным составом.
4. Вбейте в приямок вертикальные опоры с интервалом 0,8–1 м.
5. Прикрепите щиты к опорным стойкам.

   В частном строительстве щиты опалубки делают из досок, влагостойкой фанеры и ОСП

6. Установите диагональные раскосы между опорами.
7. Прибейте деревянные перемычки в центре пролета.
8. Проверьте правильность расположения собранного каркаса.
9. Стяните щиты резьбовыми шпильками или отожженной проволокой.
10. Соберите между щитами пространственную арматурную решетку.
11. Закрепите бруски квадратного сечения вверху контура.
12. Усильте угловые участки металлическими скобами.
13. Уплотните зазоры с помощью пакли для повышения герметичности.

Завершив ставить щитовую конструкцию, можно бетонировать опалубку своими руками. Бетон должен приобрести твердость в течение четырех недель. На протяжении указанного времени нельзя демонтировать опалубочную конструкцию.

Подводим итоги

Отвечая на вопрос, как сделать опалубку под фундамент, важно учитывать советы профессионалов. Опалубка под фундамент своими руками сооружается достаточно просто. Необходимо определиться с конструкцией, приобрести качественные стройматериалы, тщательно изучить технологию. Разобравшись, как делать опалубку, приступайте к выполнению строительных работ. Это позволит сэкономить финансовые ресурсы и овладеть полезными строительными навыками.

Опалубка для ленточного фундамента своими руками

Как сделать опалубку для ленточного фундамента своими руками.

Если вы задумались над тем, как сделать опалубку для ленточного фундамента, то нужно руководствоваться рекомендациями специалиста.

Устройство опалубки для ленточного фундамента своими руками.

Перед тем как сделать опалубку для ленточного фундамента, нужно оценить ассортимент строительных материалов на рынке соответствующих товаров. Кроме того, опалубка может быть арендована, это может стать единственно верным решением. Если вы проводите строительство собственного дома, то такой вариант не совсем подходит, в роли исключения выступает в случай, когда приобретается несъемная опалубка. Если рассматривать все возможные варианты, изготовление опалубки является наиболее приемлемым вариантом. Это предполагает возможность использования материала, который ляжет в основу конструкции при проведении дальнейших строительных работ.

Материалы для изготовления опалубки.

Опалубка под ленточный фундамент своими руками.

Если вы задались вопросом о том, как сделать опалубку для ленточного фундамента, то нужно решить, какие материалы будут в процессе этого использоваться. Распространенным вариантом для этого выступает обрезная доска. Используется, помимо прочего, и фанера, стоит использовать ламинированную разновидность этого материала, так как она выдерживает заливку не один раз. Если используется обрезная доска, то предпочтительнее выполнить щиты.

Особенность самостоятельного изготовления опалубки.

Опалубка для ленточного фундамента.

При проведении сборки щитов с использованием обрезной доски необходимо учесть, что между элементами должны отсутствовать щели, это исключительно протекание раствора.

Можно использовать элементы разной длины и ширины, при сборке предпочтительнее применять гвозди, а для того чтобы укрепить щиты и не позволить им расходиться, следует использовать поперечины. Если вы думаете о том, как сделать опалубку для фундамента, пошаговая инструкция, представленная в статье, позволит произвести работы правильно. Щиты нужно сбивать с внутренней стороны, а с обратной гвозди должны быть согнуты. Учитывая габариты будущего фундамента, можно рассчитать расстояние между поперечинами щитов, это позволит исключить деформацию. Помимо прочего, при изготовлении опалубки нужно учесть высоту будущей конструкции. Чем выше основание, тем толще должны быть бруски для опалубки. Это касается и поперечин. На следующем этапе можно приступать к сборке щитов, от проведения данных работ будет зависеть качество фундамента.

Рекомендации по монтажу щитов.

Как работает опалубка | HowStuffWorks

В бетонной промышленности распространено мнение, что опалубка должна обеспечивать баланс между качеством, стоимостью и безопасностью. С точки зрения качества формы должны точно создавать бетонные конструкции в соответствии со спецификациями архитектора-инженера, не вызывая выпуклостей или других дефектов на поверхности бетона. Что касается стоимости, мы уже упоминали, что опалубка составляет значительную часть бюджета конкретного проекта. Несвоевременная отделка опалубки может также отсрочить оставшуюся часть графика строительства и привести к дополнительным затратам на рабочую силу, что дает бетонщикам стимул к эффективной работе.

Но безопасность важнее всего. Около 25 процентов всех отказов строительства возникают в результате обрушений и разрушения бетонных конструкций, а отказы опалубки составляют более половины этой цифры [источник: Ханна]. В декабре 2011 года плита обрушилась во время заливки бетона во время строительства казино в Цинциннати, штат Огайо, в результате чего несколько рабочих на строительной площадке получили травмы. В следующем месяце еще одна плита на строительной площадке другого казино обрушилась во время заливки бетона в Кливленде, штат Огайо [источник: Феран].

Объявление

Опалубка также стала причиной гибели сотен людей на строительных площадках [источник: Nemati]. В 1972 году в Бейли-Кроссроудс, штат Вирджиния, рабочие сняли опоры, которые поддерживают горизонтальные плиты во время схватывания бетона, с 24-го этажа многоквартирного дома слишком рано, что привело к обрушению всего здания, в результате чего погибло 14 человек. рабочих и увечья многих других [источник: Hurd]. Опалубки могут обрушиться из-за перегрузки бетоном, недостаточной распорки, несоответствующей опоры, недостаточной прочности бетона перед снятием опалубки, неправильной зачистки и множества других причин.

Такие организации, как Управление по охране труда и технике безопасности, издают инструкции по проектированию и работе с опалубкой. Наличие контролеров на месте во время возведения опалубки и заливки бетона может помочь свести к минимуму опасности использования опалубки. Если необходимо изменить конструкцию опалубки, подрядчикам следует заранее проконсультироваться с проектировщиком формы. Опалубка может быть временной структурой, но ее последствия для конструкции и тех, кто ее строит, могут быть постоянными.

Для получения дополнительной информации о процессе строительства см. Ссылки на следующей странице.

Типы стяжек, используемых в опалубке

Имя пользователя *

Электронное письмо*

Пароль*

Подтвердить Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГватемалаГернсиГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдГондурасХо нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве

Captcha *

Регистрируясь, вы соглашаетесь с Условиями использования и Политикой конфиденциальности. *

Что такое опалубка? (с иллюстрациями)

Опалубка — это добавление основных материалов и бетона, содержащихся в подпорных стенах, для использования в качестве плиты для строительства домов, предприятий и других зданий. Важность опалубки для бетона основана на прочности и долговечности. Эти предметы необходимы, чтобы выдержать вес здания или конструкции, возведенной на нем.

Бетонные блоки обычно используются по периметру плиты при строительстве опалубки.

Бетон чрезвычайно тяжелый, около 150 фунтов на кубический фут (2400 кг на м ³ ). Этот вес удерживается на месте деревянной или металлической конструкцией, установленной на внешней стороне опалубки и в первую очередь удерживающей бетон. Затем бетон заливается автобетоносмесителем, бетономешалкой или бетононасосом, чтобы заполнить форму до необходимого уровня.

Опалубка — это добавление основных материалов и бетона, содержащихся в подпорных стенах, для использования в качестве плиты для строительства домов, предприятий и других зданий.

Толщина опалубки определяется высотой и весом конструкции, которая будет на ней построена, или тем, как она будет использоваться. На дорогах, тротуарах и патио также используется опалубка для ограждения бетона до его застывания. Этот тип строительной опалубки может иметь толщину от 3 дюймов (7,62 см) до 1 фута (0,3 м).В больших сооружениях для опоры могут использоваться формы толщиной до 20 футов (6,09 м).

Изолированная опалубка включает использование изолированных бетонных опалубок (ICF). В большинстве случаев в них используются блоки из пенополистирола, которые помещаются на внешний край формы до того, как стены будут заполнены бетоном.Этот тип бетонной опалубки обычно считается более энергоэффективным, поскольку он удерживает тепло от земли внутри дома или здания и, таким образом, может снизить расходы на отопление. Летом происходит обратное, так что прохлада земли помогает снизить расходы на охлаждение.

Работы по опалубке включают возведение внешних стен из дерева или стали для подпорных стен и их снятие, когда это необходимо, после того, как бетон высохнет и затвердеет.Водители автобетононасосов обычно направляют поток бетона в форму с помощью желоба грузовика, а бетононасосы также требуют рабочих для укладки бетона. После того, как бетон уложен, его разглаживают вручную с помощью специальных граблей или выравнивателя бетона, который работает как газонокосилка с нулевым поворотом.

Ровная опалубка должна иметь одинаковую прочность по всей длине.Это должно помочь предотвратить появление трещин в фундаменте в будущем, что иногда может быть вызвано задержкой воды под опалубкой. Растрескавшаяся строительная опалубка может привести к дорогостоящему ремонту с целью поднятия и повторного выравнивания поверхности.

Чем занимается плотник по опалубке? (с иллюстрациями)

Плотник по опалубке — это квалифицированный рабочий, который специализируется на строительстве опалубки, которая действует как форма, в которую можно заливать бетон и поддерживать его до тех пор, пока он не застынет.Плотник этого типа будет работать с различными типами опалубки и опалубки, чтобы создать пригодную для использования форму до того, как начнется процесс заливки бетона. Плотник по опалубке может помочь, а может и не помочь в процессе заливки бетона и контролировать его схватывание. Как только бетон полностью затвердеет, плотник должен будет удалить опалубку и опалубку.

Плотники по опалубке используют доски или стержни для создания форм для бетона.

«Фальш-опалубка» относится к стержням, стержням, зажимам и другим предметам, которые используются для фиксации опалубки на месте. «Опалубка» относится к панелям, которые сконструированы так, чтобы действовать как формы. Плотник по опалубке может работать с деревянными формами из фанеры или со стальными формами. Также доступны другие опалубочные материалы, и плотнику по опалубке необходимо будет оценить конкретную работу, чтобы определить, какой материал наиболее адекватно поддержит проект.Ему также необходимо будет определить, будут ли формы постоянными или временными, а также в каком порядке следует заливать бетон. Количество опалубочных панелей, а также количество ложных работ также должно быть определено плотником, чтобы материалы могли быть доставлены на стройплощадку.

«Опалубка» относится к панелям, которые сконструированы так, чтобы действовать как формы.

Когда начинается процесс заливки, плотник по опалубке может при необходимости корректировать формы, хотя в большинстве случаев формы должны быть надежно закреплены на месте до начала процесса заливки. После заливки бетона плотнику нужно будет проверить формы, чтобы убедиться, что они держатся должным образом и не протекает бетон.После застывания бетона плотник по опалубке снимет формы, очистит их и подготовит к транспортировке или хранению. Иногда панели необходимо выбросить, потому что они больше не могут использоваться в качестве форм; плотнику необходимо будет провести тщательный анализ каждой панели, чтобы убедиться, что она все еще пригодна для использования.

Для того, чтобы стать плотником по опалубке, необходимо небольшое формальное образование, хотя идеальный кандидат должен иметь как минимум диплом средней школы или эквивалентную квалификацию.Обычно достаточно обучения на рабочем месте, хотя некоторые профессиональные училища предлагают курсы по столярным изделиям из опалубки. Плотник, вероятно, пройдет обучение, в течение которого он или она будет работать с более опытным плотником, чтобы более адекватно изучить навыки и методы, необходимые для создания эффективных форм.

Опалубка в строительстве | Типы | Применение опалубки

Что такое опалубка?

Название «Опалубка» означает «Форма», что означает, что это корпус, в который заливается литейный материал, обычно бетон, для получения желаемой структурной формы. В строительной промышленности опалубка похожа на форму для отливки бетонного элемента различной формы и размеров с использованием различных материалов, таких как древесина, сталь, алюминий, пластик и т. Д. Опалубка — это синоним термина, используемого для опалубки. Опалубка должна иметь достаточную прочность, чтобы выдерживать статическую и временную нагрузку, приходящую на нее во время операции заливки, а затем до тех пор, пока бетон не затвердеет и не наберет некоторый процент от расчетной прочности.

Различные типы опалубки, используемые в строительной отрасли, перечислены ниже:

Деревянная опалубка

Деревянная опалубка — одна из наиболее часто используемых в строительной индустрии, она изготавливается на месте из древесины.Его легко изготовить, но для больших конструкций требуется много времени. Фанерная облицовка имеет небольшой срок службы. Древесина легко ремонтируется, снимается и легка. Деревянная опалубка — самый гибкий вид опалубки; его можно использовать для любой формы и размера. Деревянная опалубка должна удовлетворять следующим требованиям:

• Легкие
• Хорошо выдержанные
• Без атак термитов
• Легко обрабатываемые


Деревянная опалубка в строительстве лестниц

Преимущества использования деревянных опалубок:

• Древесина Опалубку легко построить любой формы, размера и высоты.
• Экономично для небольших проектов.
• Ей легко придать любую форму и размер.
• Его можно построить из древесины, доступной на месте.
• Это легкий вес по сравнению со стальной или алюминиевой опалубкой.

Формы из фанеры (в сочетании с деревом)

Фанера — это искусственно изготовленный деревянный материал, доступный разной толщины и размера, используемый в опалубке для бетонных элементов. Он достаточно прочный, прочный и легкий.Фанера — один из наиболее часто используемых материалов для обшивки, настила и опалубки опалубки.

Формы из фанеры в сочетании с деревом

Стальная опалубка

Стальная опалубка в настоящее время становится популярной благодаря длительному сроку службы и многократному использованию. Стальная опалубка стоит дорого, но может использоваться для большого количества проектов. Стальные опалубки придают бетонной поверхности очень гладкую отделку. Он подходит для круглых или изогнутых конструкций, таких как резервуары, колонны, дымоходы, канализационные трубы, туннели и подпорные стены.

Стальная опалубка для железобетонной стены

Преимущества стальной опалубки по сравнению с деревянной опалубкой

• Стальная опалубка прочная, долговечная и долговечная.
• Придает очень гладкую поверхность элемента.
• Он водонепроницаем и сводит к минимуму сотовый эффект.
• Может использоваться более 100 раз.
• Стальная опалубка может быть легко установлена ​​и демонтирована.

Алюминиевая опалубка

Алюминиевая опалубка во многом схожа с опалубкой из стали.Алюминиевые формы легче стальных из-за низкой плотности, и это их главное преимущество по сравнению со сталью. Опалубка экономична, если в строительстве выполняется большое количество повторных применений. Недостаток заключается в том, что после сооружения опалубки никакие изменения невозможны.

Алюминиевая опалубка в отливке кровельной плиты

Пластиковая опалубка

Пластиковая опалубка — это легкая модульная система блокировки, которую можно использовать более 100 раз. Его можно использовать для простых бетонных конструкций.Этот вид опалубки становится популярным для жилья подобной формы и большой схемы.

Преимущество работы с пластиковыми формами: —

• Это легкая опалубка, поэтому требует меньших затрат на транспортировку.
• Может использоваться для большого сечения.
• При осторожной транспортировке и использовании возможно многократное повторное использование, что делает его очень экономичным.

Пластиковая опалубка Бетонная стена

Тканевая опалубка

Тканевая опалубка — новая технология в опалубочной промышленности для строительства элементов сложной формы и сложной формы.Гибкость этого материала позволяет производить бетон любой формы.

Coffor Опалубка

Coffor — это система опалубки с фиксированной фиксацией. Он состоит из двух фильтрующих решеток, усиленных вертикальными ребрами жесткости и соединенных шарнирными соединителями, которые можно складывать для транспортировки на месте. Coffor остается на месте после заливки бетона и действует как арматура. Coffor доставляется на площадку в собранном виде с завода. Этот тип опалубки можно использовать для любого типа конструкции, например, для домов, многоэтажных домов и т. Д.

Типы опалубки на основе конструктивного элемента

Опалубка перекрытий

Стеновая опалубка

Стеновая опалубка, используемая для бетонирования поперечной или железобетонной стены в плотинах, стенах крыльев, стенах из железобетонных конструкций и т. Д. Стеновая опалубка, состоящая из вертикально расположенных вертикальных деревянных балок ( опоры), к которым с внутренней стороны прибиваются фанерные доски. Стойки с двух сторон по диагонали скреплены досками.

Балка Опалубка

Балка — самый важный элемент в каркасной конструкции RCC.Балочная опалубка имеет сборную опалубку, в которую входит опалубка днища и боковые панели обшивки. Отдельные части опалубки изготавливаются по размеру балки. Для предварительного изготовления листовых деталей стол для изготовления должен быть изготовлен на месте.

Опалубка фундамента

Опалубка фундамента спроектирована в соответствии с типом фундамента. Конструкция опалубки для фундамента зависит от типа фундамента: фундамент, комбинированный фундамент, плот. В основном есть разница в конструкции для отдельных фундаментов и опалубки для ленточных фундаментов.Конструкция опалубки диктуется размерами, в основном высотой фундамента.

Опалубка колонн

Расположение опалубки колонны может отличаться в зависимости от контура колонны, например прямоугольной, круглой, шестиугольной или любой другой формы. Обшивка опалубки колонн изготавливается по размерам колонн. Панели помещаются в опорную кромку, закрепленную в грунте с помощью болтов.

глоссарий по опалубке

Подсказка: нажмите «Ctrl + f» для поиска на этой странице.

A [Вернуться к началу]

U-образная форма Система формирования стен с использованием стальных рам различных размеров со вставками толщиной 12 мм. Система укомплектована карабинами, ключами и клиньями, а также зажимами и каркасными трубками, чтобы формы оставались ровными. Трубы можно свернуть в кривые, чтобы сформировать изогнутые стенки. Многие другие системы имеют аналогичные функции. Перейти на — страницу формы Acrow «U».

B [Вернуться к началу]

Несущие Элементы, опирающиеся на опоры, несущие балки в подвесных плитах и ​​т. Д.Перейдите на — страницу предъявителей.

C [Вернуться к началу]

Шипы Короткие бруски, используемые для соединения других пиломатериалов. Металлическую фурнитуру тоже нужно делать в модульной опалубке. Перейти на страницу — Бутсы.

Зажимы для колонн Различные методы зажима и удержания опалубки колонн на месте.Перейдите на страницу — Зажимы для колонн.

Опалубка колонны Древесина, сталь или другие материалы, используемые для изготовления бетонных колонн. Перейти на — страницу Опалубка колонн.

Бетонная опалубка Материалы, которые используются для удержания влажного бетона в правильном положении, пока он не застынет. Через какое-то время его обычно удаляют. Перейдите на страницу — Бетонная опалубка.

F [Вернуться к началу]

Тканевая опалубка Опалубка, изготовленная из различных пластиковых и тканевых материалов. Не многоразовый, но дешевый и быстро монтируемый. Перейдите на страницу — Тканевая опалубка.

Form Oil Масло с низкой вязкостью, которое легко распыляется на стальные опалубки или стальные опалубки, предотвращая прилипание бетона к опалубке.Также называется разделительным маслом или разделительным агентом. Перейдите на страницу Form Oil.

Formply Обычно эта фанера имеет толщину 2400 x 1200 (8 футов x 4 фута) и 12 мм, 16 мм или 18 мм (1/2 «, 5/8» или 3/4 «) и изготавливается различными производителями, обладающими прочностью, водостойкостью и отделкой. является основным критерием. Обе стороны обычно покрыты твердым гладким полимерным покрытием. Перейти на — страницу Formply.

Лисий клин, складной клин Пары деревянных клиньев, используемых для регулировки деревянных стоек и многих других операций по заклиниванию и затяжке.Перейдите на страницу — Fox Wedges, Folding Wedges.

Лисий клин, складной клин Пары деревянных клиньев, используемых для регулировки деревянных стоек и многих других операций по заклиниванию и затяжке. Перейдите на страницу — Fox Wedges, Folding Wedges.

J [Вернуться к началу]

Балки Элементы, которые сидят на опорах и к которым прибивают опалубку или доски, чтобы сформировать перекрытия перекрытий, площадок и т. Д.Перейти на страницу — Балки.

M [Вернуться к началу]

Модульные панельные системы Различные стальные, стальные, многослойные и алюминиевые панели для упрощения монтажа и экономии материальных затрат. Намного больше циклов использования, чем у простых деревянных систем. Перейдите на — страницу Модульные панельные системы.

P [Вернуться к началу]

Постоянная опалубка Опалубка, которая остается на месте после укладки бетона.Примерами являются системы металлических поддонов, такие как «Bondek», которые просто формование подвесных плит и из-за их толщины и фиксации в бетоне также способствуют прочности плиты, снижая затраты на арматуру. Перейти на — страницу Несъемная опалубка.

S [Вернуться к началу]

Винтовые домкраты Запатентованный фитинг, который подходит для опорных систем или труб лесов для регулировки высоты и распределения нагрузки на рамы или трубы через большие плоские пластины и т. Д.Перейдите на страницу — Винтовые домкраты.

Затвор Часть опалубки из дерева или стали, состоящая из нескольких частей определенной ширины и длины для определенной работы. например балочный софит или боковая форма. Часто используется много раз. Перейти на — страницу затвора.

Опалубка для перекрытий Термин «потолочный потолок» используется для описания нижней стороны потолочных компонентов здания.Это может быть опалубка, используемая для поддержки бетона подвесной плиты, балки, перемычки, карниза, арки или даже свода. Перейти на — страницу Опалубка для перекрытий.

Подошвы Тяжелые бревна, используемые для крепления оснований, поддержки и распределения нагрузки рядов стоек и систем опалубки. Перейти на страницу — Подошвенные пластины.

Опалубка лестниц Опалубка для лестниц обычно выполняется из дерева, за исключением работ, которые имеют много повторений или кривых, в этом случае изготавливаются специально изготовленные стальные формы.Перейдите на страницу — Лестничная опалубка.

Strongback Тяжелая опора из дерева или стали, которая устанавливается на верхней части укрепляемых форм. Типичное использование — поддержка форм широких подступенков. Перейти на — страницу Strongback.

Опалубка подвесных перекрытий Подвесные плиты — это любые бетонные плиты, перекрытия или площадки, которые не опираются на землю, поэтому необходима опалубка для нижней части плиты, а также по бокам.Перейдите на страницу — Опалубка подвесных перекрытий.

Опалубка подвесных перекрытий Подвесные плиты — это любые бетонные плиты, перекрытия или площадки, которые не опираются на землю, поэтому необходима опалубка для нижней части плиты, а также по бокам. Перейдите на страницу — Опалубка подвесных перекрытий.

T [Вернуться к началу]

Стяжные болты Также известен как Speedform, Threadbar, болты «K» и т. Д.Резьбовые стержни из высокопрочной стали (резьба очень ровная для легкой очистки) и большие гайки с распорными трубками и конусами позволяют полностью снимать стержни со стены и многократно использовать повторно. Перейдите на страницу — Сквозные болты.

Проволока Податливая черная проволока толщиной, скажем, 1,6 мм, которая используется в основном для связывания арматуры, но имеет много других применений в формовании. Основной принцип стяжки заключается в том, что при скручивании в виде жгута (затяжки) она не раскручивается, а остается натянутой даже под нагрузкой.Перейдите на страницу — Tie Wire.

Наклон кромки вверх Формы для кромок наклонных плит иногда делают из дерева, но чаще из стали или алюминия для сохранения точности. Перейдите на страницу — Tilt Up Edge Forms.

Подъемные стойки Стойки, изготовленные специально для поддержки откидных панелей на граблях в период строительства.Они имеют поворотные концы с прорезями для крепления анкеров к кладке в плитах и ​​перекрытиях. Перейдите на страницу — Tilt Up Props.

Отбойник для древесины 1.) Кусок бруса, прибитый к опалубке перекрытия, чтобы удерживать краевые формы на месте. 2.) Кусок бруса, прибитый к опалубке перекрытия от ставни, чтобы удерживать ряд распорок или распорок. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2013 - 2024
