Как подключить проходной выключатель — ВикиСтрой

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

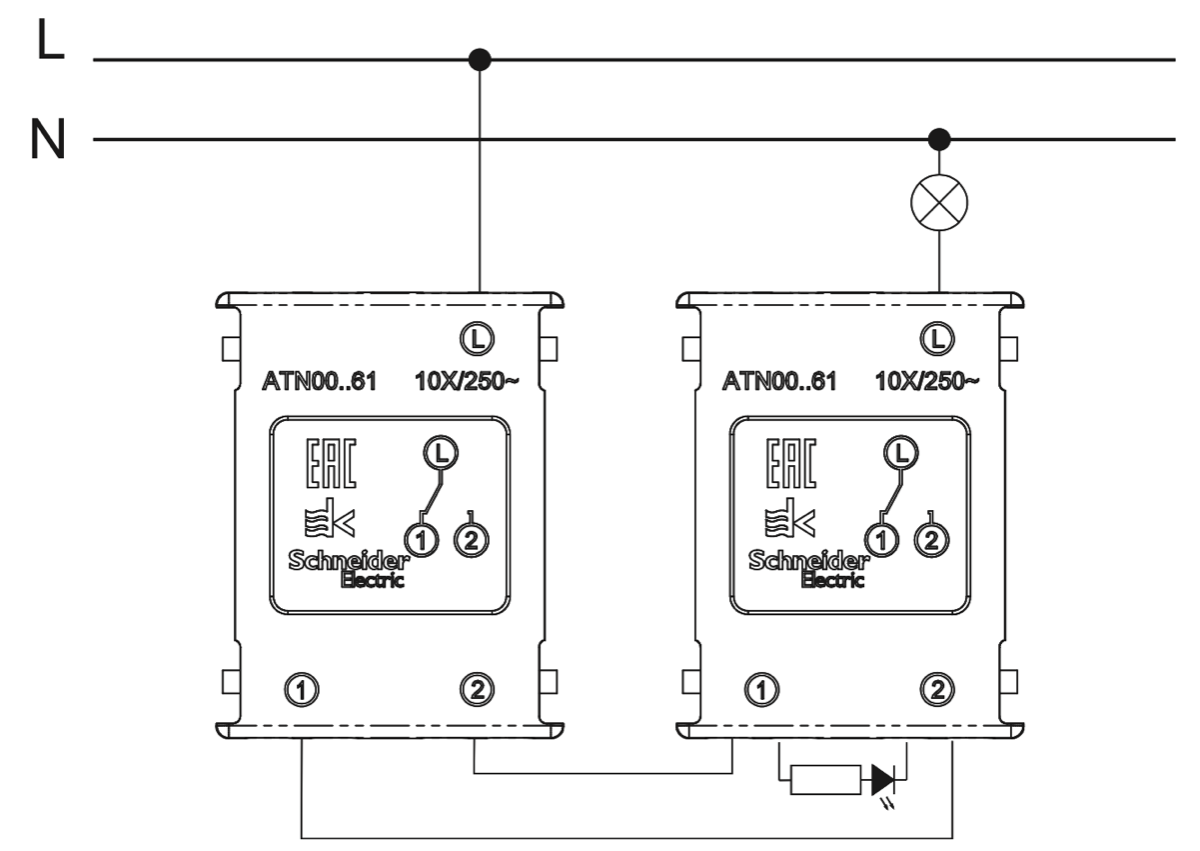

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм2.

Как подключить проходной выключатель:

  • На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  • На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).
  • Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  • На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  • В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  • Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  • Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  • Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.
  • Также можно использовать следующее соединение:

    1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

    Сборка проходного переключателя выполняется в следующей последовательности:

    1. Разбираем выключатель.

    2. Подключаем к проходному выключателю провода, согласно схеме.

    3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

    4. Закрываем выключатель защитно-декоративными накладками.

    Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

    Проверка работы схемы

    Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.


    Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

    Двухклавишные проходные переключатели

    Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

    1 — проходной двухклавишный выключатель; 2 — проходные выключатели

    Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

    1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

    Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

    Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

    Например, включим лампу № 1, изменив положение первого перекидного переключателя.


    Аналогично можно включить вторую лампу.

    Отключение можно выполнять как с помощью первого, так и второго переключателя.

    Управление освещением с трех и более мест

    В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест.

    Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

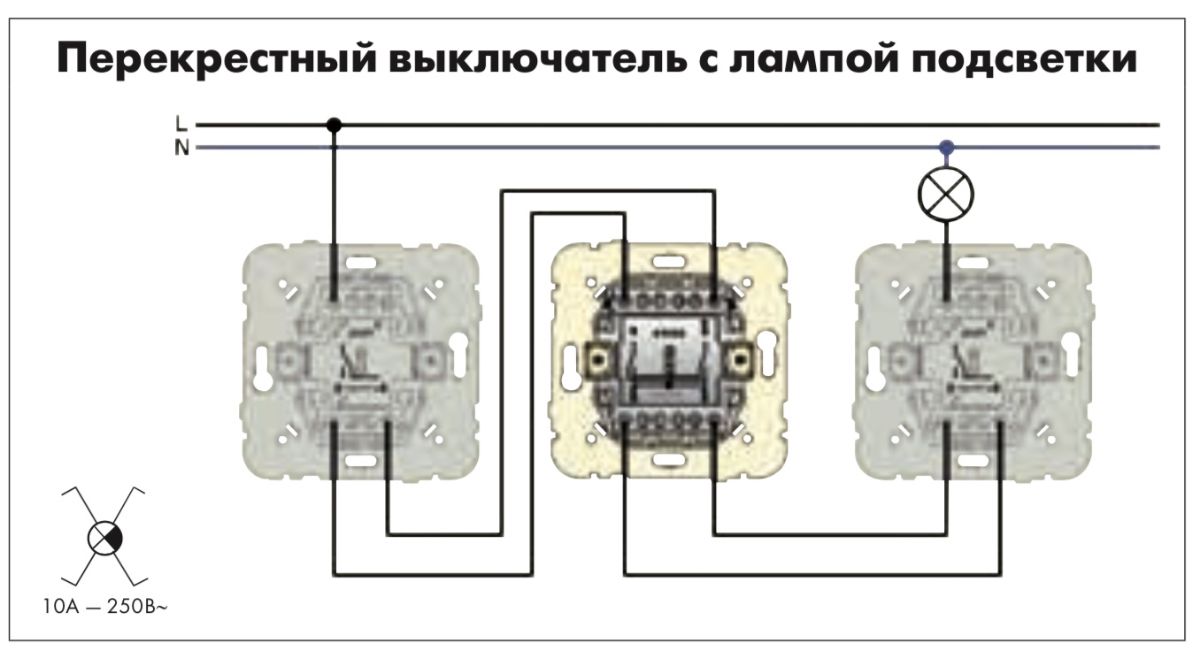

    Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

    1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

    С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

    Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

    Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

    1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

    Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

    Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

    Влад Тараненко, рмнт.ру

    20.01.15

    Как подключить проходной выключатель света?

    Проходные выключатели позволяют управлять освещением сразу из двух и более различных мест. В некоторых ситуациях это является не просто дополнительным удобством, но и насущной необходимостью.



    Применение перекрестного выключателя

    Установка такого устройства необходима, например, если нужно осветить длинное помещение, коридор, тоннель, причём вход в него может быть осуществлён из трёх и более дверей. При этом каждый зашедший человек может движением руки и нажатием на клавишу выключателя, установленного у каждого их входов, включить источник искусственного света и после передвижения к другой двери отключить тот же самый светильник, другим выключателем, расположенным возле дверей, в которые он вышел.

    Таким образом, возможна и любая друга последовательность, но в любом случае человек может управлять одним светильником или же целой группой источников света из трёх мест. Если в тоннеле имеется больше входов и выходов то можно установить дополнительные промежуточные перекрестные выключатели и возле них. Суть и работоспособность системы освещения от этого не поменяется, увеличится только количество коммутационных устройств.

    Конструктивные особенности

    Конструктивно перекрёстный выключатель с одной клавишей представляет собой компактное коммутационное устройство, которое работает от механического воздействия на него. При этом в продаже имеются и такие же сенсорные коммутирующие элементы, у них нет клавиши, а только лишь сенсорная кнопка, но суть работы устройства от этого остаётся прежней. Меняется только механизм воздействия, а контактная группа и принцип действия остаётся прежним. Состоит перекрестный выключатель из:

    • выходных контактных клемм для подключения проводов;
    • механизма крепежа к стене;
    • токопроводящих перемычек, находящихся внутри корпуса;
    • группы контактов;
    • механизма воздействия на контактную переключающуюся группу.

    По способу монтажа данные переключатели делятся, как и все остальные, на предназначенные для открытой (наружной) и скрытой (прокладываемой внутри стен) проводки. То есть конструкция может быть двух типов: накладной и встроенной.

    Очень редко в исключительных случаях применяется гибридная проводка, когда вся кабельная линия прокладывается скрытом способом внутри стен, а выключатели устанавливаются наружного, то есть накладного типа. Это частный случай возникает, когда нет возможности сделать ниши для подрезетников или выполнение их проблематично.

    Выглядят перекрёстные переключатели внешне как обычные проходные и не имеют чёткого положения включено или же отключено. Отличие их состоит в:

    1. Наличии четырёх контактных клемм для подключения. В случае, если есть две клавиши управления, то количество клемм умножается на два.
    2. Маркировки пары — вход и выход.
    3. Невозможности использоваться отдельно, а только с парой проходных выключателей.

    Кстати, данные переключатели могут быть оборудованы не только клавишей, но и поворотным механизмом. В нём замыкание контактов происходит за счёт специального механизма поворотного действия. Принцип работы и количество клемм при этом не меняется. Стоят они немного дороже, так как считаются дизайнерскими элементами декора, который чаще всего использует при монтаже проводки в ретро стиле.

    Правила подключения промежуточного выключателя

    Перед тем как перейти непосредственно к монтажу и подключению перекрёстных промежуточных выключателей нужно отчётливо понимать опасность электрического напряжения и короткого замыкания в цепях с неправильной коммутацией. Все работы должны проводиться только с отключенным сетевым напряжением, а также после проверки отсутствия его на токоведущих частях кабеля, к которому будет происходить подключение.

    Для того, чтобы установить перекрестный выключатель понадобится:

    • Распределительные коробки, количество их зависит от площади, где нужно осуществить данную систему управления освещением. Правила здесь аналогичны с обычной проводкой, то есть все соединения проводов выполняются только в распределительных коробках.
    • Кабельная продукция, то есть провода. Их сечение зависит от мощности источника света, а количество жил — от наличия или отсутствия заземления на светильниках. Для соединения между выключателями понадобится трёхжильныё провод и чётырёхжильный, лучше, конечно же, с медными жилами и с разноцветной маркировкой.

    Итак по большому счету перекрёстный выключатель освещения является связывающим звеном между двумя проходными выключателями, если это касается управления с трёх мест.

    Трёхжильный провод подключается я к первой распределительной коробке, две жилы из которых являются фаза и ноль, а третья земля. Управление включением и отключением светильника осуществляется разрывом и переключением по нужным для этого цепям именно фазного провода. Ноль подключается непосредственно к источнику света.

    С первой распределительной коробки (если их несколько), фазный провод нужно подключить к проходному переключателю, где он раздваивается благодаря конструкции самого устройства.

    Следующий шаг заключается в монтаже и подключении к перекрёстному выключателю провода, идущего с первого проходного выключателя. На данном этапе стоит внимательно рассмотреть маркировку и подключить именно к входу переключателя, который обозначаться может соответствующими стрелочками.

    Выход перекрестного переключателя через монтажную или же распределительную коробку необходимо подключить к проходному, здесь тоже нужно соблюдать маркировку согласно схеме и стрелочкам, нанесённым на устройстве. Если они вытерты или неразборчивы то рекомендуется с помощью мультиметра или же прозвонки выяснить, где какие клеммы, чтобы после монтажа и подключения к сети электроснабжения быть уверенным в правильности выполненной работы. Неправильное подключение приведёт к аварийной ситуации и короткому замыканию, а это чревато пожаром.

    Одинарную клемму проходного выключателя также через распределительную коробку направляют к источнику света. От неё к самому светильнику при этом понадобится также трёхжильный провод.

    Особенности установки двухклавишного переключателя

    Двухклавишный перекрёстный или же промежуточный выключатель даёт возможность управлять отдельно двумя группами светильников или же каких-либо источников света. Особенность схемы подключения заключается в том что он устанавливается только в схеме с проходными элементами, имеющими тоже две клавиши для включения и отключения нагрузки.

    Конструкция перекрёстного выключателя с двумя клавишами имеет четыре входа и четыре выхода, по большому это два одноклавишных коммутационных устройства в одном корпусе. Поэтому выбор сечения проводника и принципы монтажа идентичны. Нужно отметить, что применяются такие устройства крайне редко, чаще всего пользователям необходимо осветить длинные коридоры или же лестницы и управлять одним светильником или же одной группой осветительных приборов, а для этого достаточно 1 перекрёстный и 2 проходных выключателя оснащённые одной единственной клавишей.

    Схема управления с четырех мест

    Данная схема управления особенностей больших не имеет, разве что перекрестные переключатели должны быть промежуточными и устанавливаться последовательно друг другу, между проходными элементами включения освещения.

    Нужно отметить, все вышеизложенные схемы одинаково работают с любыми типами ламп, а заземляющий провод является элементом защиты человека при пробое изоляции. Соединение проводов в распределительных коробках нужно выполнять по соответствующим правилам, главное в этом — его надёжность и долговечность без окисления и ухудшения контакта.

    Все действия описанные в данной статье, можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

    Схема подключения проходного выключателя | КилоВатт


    Подключение проходного выключателя: схема для управления из двух точек

    Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

    1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.
      » – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
    2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

    Как подключить проходной выключатель схема

    В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

    Подключение проходного выключателя схема

    Схема управления светом из трех мест: подключение трех проходных выключателей

    Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

    В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

    Установка проходного выключателя схема

    Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

    Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

    1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

      Подключение двухклавишного проходного выключателя

    2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

      Схема подключения двухклавишного проходного выключателя

    Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

    Автор статьи Александр Куликов

    Проходной выключатель — схема для самостоятельного подключения

    Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения — выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

    Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

    —  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

    —  внизу и вверху на лестнице;

    —  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

    Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
    Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

    Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений — полной или частичной замены электропроводки,  при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

    Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

    Принцип  действия схемы.
    Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

    Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

    Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

    Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

     Вообще то, если хотите экономить электричество — здесь подробно, проходной выключатель — это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

    Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
    Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения


    .

    Как подключить систему проходных выключателей (переключателей)

    К вашему вниманию подробная пошаговая фото инструкция – как подключить проходной выключатель (переключатель).
    Рассмотрим вариант подключения системы переключателей состоящую из трех единиц, которая позволяет управлять освещением с трех мест. Схема включает в себя два проходных и один перекрестный выключатель, поэтому установить нужно будет три механизма. Будем выполнять все действия поочередно, по схеме подключения.





    Для установки нам понадобится:

         – Отвертка крестовая
         – Отвертка плоская (индикаторная)
         – Монтажный нож или устройство для снятия изоляции
         – Пассатижи или бокорезы
         – Уровень

    Приступаем к установке:





    1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке переключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



    2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см, снимаем с концов изоляцию на 10-15мм.





    2.1. Начинаем установку с проходного выключателя, к которому подходит фаза, помещаем провода в клеммы переключателя при этом провод, который под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это БЕЛЫЙ, а два остальных провода ГОЛУБОЙ и ЗЕЛЕНО-ЖЕЛТЫЙ, в клеммы со стрелками. Если у вас нет схемы подключения, и вы не знаете, как проложены и соединены провода в распределительной коробке, нужно поступить следующим образом. Выключив электричество, определить фазу – провод под напряжением, например с помощью индикаторной отвертки. Будет такой провод в одном из проходных переключателей, соответственно в таком подрозетнике должно быть три провода. Найдя в одной из установочных коробок, фазу поместите ее в “L” клемму переключателя, а два остальных произвольно в клеммы со стрелками.





    2.2. Подключаем перекрестный переключатель – в подрозетнике должно быть 4 провода. В нашем случае это пара проводов с БЕЛОЙ И ГОЛУБОЙ жилами каждый. На перекрестном переключателе маркировка клемм следующая, сверху две стрелки «внутрь выключателя», снизу стрелки с направлением «от выключателя». Подключаем первую пару проводов, идущую от проходного выключателя с фазой, в верхние клеммы, а два оставшиеся в нижние. Для определения проводов идущих от переключателя под напряжением, нужно включив электричество найти фазы поочередно, сперва одну, затем поменяв положение клавиши на первым в схеме проходном выключателе, вторую, на проводах перекрестного выключателя. Оставшиеся жилы, помещаем в нижние клеммы.





    2.3. Переходим к последнему в схеме переключателю, в нем находим два провода, по которым подводится напряжение с перекрестного выключателя, в нашем случае это ГОЛУБОЙ И ЖЕЛТЫЙ. Помещаем их в клеммы со стрелками, а оставшийся БЕЛЫЙ провод, в клемму с маркировкой “L”. Для определения этих проводов, если схема проводки не известна, воспользуйтесь тем же методом, что описан в пункте «Б», на одном из проводов ни при каком варианте напряжения не будет, его и поместите в клемму с маркировкой «L».





    3. Аккуратно устанавливаем механизмы переключателей в установочные коробки, при этом довольно жесткие провода с осторожностью подгибаем к основанию. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима механизмов (2 винта расположенные по бокам) закрепляем строго по уровню.

    4. Для каждого переключателя прикладываем рамку, а после крепим ее с помощью фиксатора идущего в комплекте. Далее устанавливаем клавишу. Установка завершена. Включаем электричество и тестируем, управление освещением должно работать с любого из трех переключателей, при любой последовательности.



    Проходной выключатель: устройство и подключение

    На сегодняшний день достаточно популярным стало устанавливать проходной выключатель. Проходные выключатели позволяют облегчить жизнь многим людям. С их помощью вы легко сможете управлять освещением с двух или более мест. Иногда это является не только удобством, но и необходимостью. Проходной выключатель отлично подойдет для домов, в которых имеются длинные коридоры. Представьте, что пройдя длинный коридор для того чтобы выключить освещение необходимо, будет снова возвращаться к выключателю. Схема проходного выключателя позволяет решить эту проблему, и выключить свет вы сможете на другом конце коридора.



    Эти схемы в первую очередь многие используют для освещения лестницы. В этой статье мы поместили подробную информацию, которая включает в себя весь процесс монтажа. Также вы узнаете, как подключить проходной выключатель своими руками.

    Как подключить проходной выключатель?

    Для того чтобы подключить проходной выключатель вам может потребоваться его схема. Вот схема подключения двух проходных выключателей.

    Для того чтобы воплотить ее в жизнь вам потребуется два переключателя. Каждый из них обязательно должен иметь три контакта и два положения переключения. Режим переключения обязательно должен иметь перекидной характер. Только благодаря этому вы сможете обеспечить выключение света с помощью двух переключателей.



    Благодаря этому вы сможете избежать проблем с общей замкнутостью контактов. Импульсное реле имеет подобную схему работы.

    Работа проходного выключателя

    Для того чтобы правильно подключить проходной выключатель вам необходимо разобраться со схемой, которую мы предоставили выше. На схеме изображены следующие элементы:

    • Распределительная коробка.
    • Переходные выключатели.
    • Соединительные провода.

    На первой схеме вашему вниманию предоставлена схема подключения проходного выключателя с управлением из двух разных мест. Как видите, один провод от источника питания будет идти в распределительную коробку, а с нее уже на лампу. Фазный провод будет подключаться к общему контакту одного из выключателей. Два контакта переключения одного проходного выключателя должны соединяться с двумя контактами второго выключателя. Также фаза с общего контакта пойдет на второй контакт к лампе.

    Схема является достаточно простой. Для того чтобы установить проходной выключатель вам необходимо поставить проходные выключатели на свои места. После этого можно приступить к монтажу светильников, которые необходимо соединить параллельно.

    Теперь в любом месте потребуется установить распределительную коробку. В нее будет вводиться кабель от светильников и проходных выключателей. В этой коробке вам необходимо будет связать все провода, как мы указали на схеме выше. Как видите, виды выключателя бывают разными.

    Как управлять освещением из трех мест?

    Если подробно разобраться, то схема подключения проходного выключателя с управлением из трех мест практически ничем не отличается от другой схемы. В нее был просто добавлен еще один проходной выключатель, который немного отличается от предыдущих.

    Этот выключатель еще можно назвать спаренным. При его нажатии вы перекинете два контакта, которые будут не зависеть друг от друга. Также вы должны были заметить, что из него выходит четырехжильный кабель.

    Схемы включения проходных выключателей достаточно просты. Но они могут ограничиваться местами для управления. Если вы желаете получить независимое управление освещением, тогда потребуется установить импульсное реле.

    Читайте: разборка выключателя своими руками.

    Проходной выключатель | Электрик



    Обычные электровыключатели, которые установлены у нас дома, готовы включать и отключать освещение из одного места.
    Главное различие обычного выключателя, в каком происходит обычное прерывание электронной цепи, от прибора названием проходной выключатель, будет то, что в нём встроено три контакта и переключающий механизм меж ними.

    Основным их превосходством считается вероятность подключения либо выключения осветительного прибора (либо группы осветительных приборов) из двух, трёх либо более точек. Нередко в народе их ещё именуют перекидной выключатель. Или проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри 6 контактов, и по собственной системы представляет из себя 2 независящие между собой одноклавишный проходной выключатель. Визуально обыденный выключатель и проходной не различить, но возможно. У проходного есть в наличии особый символ знакна любой из кнопок—в обыкновенном его нету.

    Область применения перекидных (дублирующих) выключателей:




    1. Лестницы — на них электровыключатели инсталлируются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и отключили. В случае если Ваш дом 3-х либо четырех этажный, то Вам предоставляется возможность пользоваться такой схемой.

    2. Спальни — один выключатель устанавливается у входа в комнату, а 2-ой и 3-ий по различные стороны постели. Зашли в комнату—включили свет, захотели прилечь на отдых—отключили. Для подключения освещения из трёх мест используется такая схема, с перекрестным выключателем.

    3. Коридоры — предположим Вы сначала коридора включили свет, позже прошли по коридору и на  другом конце отключили.

    4. На территории личных зданий либо дач—для освещения дорожек.

    Как верно подключить проходные электровыключатели для независящего управления освещением из 2-ух мест.

    Давайте подробнее рассмотрим данную схему включения, состоящую из 2-ух проходных выключателей. Для неё понадобятся 2 переключателя (они и еще называются «проходные»), любой из которых имеет по 3 контакта и 2 положения переключения. Причём, режим переключения обязан быть «перекидного характера», другими словами  — один контакт считается общим для 2-ух других. В одном положении он замкнут с одним из них, в другом же положении, конечно, с другим. Как следует, единая замкнутость всех трёх контактов полностью исключена.

    Как заметно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), опосля коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта 1-го выключателя соединяются с 2-мя контактами второго выключателя (через коробку). Ну и с совместного контакта второго выключателя фаза подаётся на 2-ой контакт лампы.
    Относительно самого монтажа этой схемы: ставятся на собственные установочные места проходные электровыключатели, от которых выводятся трехжильные кабеля. Устанавливаются осветительные приборы, что объединятся параллельно и от которых в конечном итоге выходит двужильный кабель.
    Дальше, в более пригодном месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и комфортного места самого месторасположения данной коробки). В неё значит и вводится кабель от осветительных приборов, питания и самих проходных выключателей. В данной коробке делается соединение проводов между собой, как показано на схеме.

    Как управлять освещением из 3-х мест

    Схема включения проходного выключателя с управлением из 3-х мест мало чем выделяется от предшествующей (единый механизм работы схож). В ней добавлен ещё один проходной выключатель, который малость различается от прошлых. Как заметно из схемы, это спаренный выключатель. Другими словами, при нажатии одной кнопки, случается одновременное перекидывание 2-ух контактов электрически независящих между собой. Вприбавок, как вы должны были увидеть, с него выходит четырехжильный кабель.
    Схемы включения проходных выключателей аналогичного вида неплохи тем, что сравнительно просты в своём конструктивном выполнении (не потребуется добавочных компонентов). Хотя они ограничены численностью этих мест управления.

    Задачу независящего управления освещением из 2-ух мест возможно решить и еще используя особые импульсные реле и блоки для дистанционного управления освещением.

    Link Pass-Through | Ethernet к Fiber Tech Note

    Медиаконвертеры Fast Ethernet и медиаконвертеры 10/100

    Медиаконвертеры Fast Ethernet

    Perle объединяют существующий стандарт 802.3 с собственной функцией Link Pass-Through для обеспечения прозрачного соединения.

    При использовании Link Pass-Through состояние медного приемника 100BASE-TX передается на оптоволоконный передатчик 100BASE-FX.Типичный сценарий может заключаться в том, что кабель к важному удаленному файловому серверу случайно отсоединяется от его интерфейса Ethernet. Медиаконвертер обнаруживает потерю медного канала и затем разрывает оптоволоконное соединение. В сочетании с функцией сбоя на дальнем конце удаленный медиаконвертер, подключенный к коммутатору Fast Ethernet, теперь может передавать состояние сбоя соединения с файловым сервером через коммутатор, который затем может отправить предупреждение SNMP в свою корпоративную систему NMS, чтобы предпринять корректирующие действия. может иметь место.

    Сбой на дальнем конце (FEF) — это стандарт IEEE 802.3u, разработанный для помощи оптоволоконным устройствам в обнаружении сбоев в оптоволоконном канале. В случае сбоя канала в соединении оптоволоконного приемника медиаконвертер передаст шаблон сигнала сбоя на дальнем конце по своему оптоволоконному соединению передачи 100BASE-FX. Медиаконвертер непрерывно контролирует оптоволоконное соединение 100BASE-FX на предмет наличия действительного сигнала. Как только проблема с оптоволокном устранена, медиаконвертер перестает передавать FEF.

    Действия, выполняемые медиаконвертером при получении индикации сбоя на дальнем конце, зависят от настройки переключателя Link Pass-Through. При включенном сквозном канале сигнал FEF, полученный на его оптоволоконном приемнике, заставит медиаконвертер отключать медный канал, чтобы конечное устройство знало, что оптоволоконный канал не полностью функционирует.

    Поэтому при рассмотрении медиаконвертера Fast Ethernet для важных сетевых каналов очень важно, чтобы медиаконвертер мог прозрачно отображать условия на всем оптоволоконном соединении.

    Гигабитные медиаконвертеры и медиаконвертеры 10/100/1000

    Микросхемы приемопередатчика

    Dual Gigabit, используемые медиаконвертерами, обычно отключают оптоволоконный интерфейс с помощью автосогласования с условием состояния удаленной неисправности, если сторона 1000Base-T отключена, но если оптоволоконный порт выйдет из строя, медный порт останется активным. Это означает, что устройства, подключенные к порту 1000Base-T, не будут знать о неисправности оптоволоконного канала.Медиаконвертеры со встроенными процессорами, такие как гигабитные медиаконвертеры Perle, могут обеспечивать необходимую сигнализацию с удаленным узлом, гарантируя, что всегда существует сквозная прозрачность.

    Переключатель режима соединения, предусмотренный на медиаконвертерах, определяет поведение медных и оптоволоконных портов в различных условиях. В положении по умолчанию «Нормальное» медиаконвертер будет работать в соответствии с естественным поведением автосогласования гигабитного трансивера (с включенным автосогласованием оптоволокна), описанным выше. Если пользователь желает, чтобы медный порт отражал состояние оптоволоконного порта, переключатель режима связи можно установить в Smart. Link Pass-Through mode — расширенная функция, которая обеспечивает точное отражение того, что происходит на другом порте. Smart Link Pass-Through выполнит это независимо от того, включено или отключено автосогласование оптоволокна.

    Несмотря на то, что большинство гигабитного оптоволоконного оборудования поддерживает согласование оптоволоконных сетей, некоторое оборудование было развернуто еще до того, как стандарты Gigabit были полностью ратифицированы.Чтобы разместить это оборудование и при этом сохранить прозрачность соединения, гигабитные медиаконвертеры Perle также предоставляют оптоволоконный кабель . Функция Fault Alert .

    с автосогласованием оптоволокна, отключенным и отказом оптоволокна Включен переключатель Alert , в случае отказа линии оптоволоконного приемника оптоволоконный передатчик будет выключен, предупреждая удаленный узел об отказе оптоволокна

    Сводка

    Если ваш проект преобразования среды передачи из Ethernet в оптоволокно включает в себя каналы, которые критически важны для вашей работы, важно, чтобы Используемые преобразователи достаточно интеллектуальны, чтобы должным образом отражать условия на всех участках канала и обеспечивают полную прозрачность канала для конечных точек сетевого оборудования.

    Link Fault Pass Through | Статьи

    EtherWAN

    ■ Справочная информация

    Волоконно-оптические преобразователи среды передачи позволяют соединять два разных типа среды передачи, например, витую пару, с помощью оптоволоконных кабелей. Представленные в 1990-х годах медиаконвертеры являются важными устройствами для соединения систем на основе волоконно-оптических кабелей с существующими системами на основе меди. Это позволяет сетям использовать преимущества оптоволокна (большее расстояние, защита от электромагнитных помех) экономически эффективным способом с использованием существующей сетевой инфраструктуры.Медиаконвертеры могут поддерживать несколько протоколов, включая Ethernet, Fast Ethernet и Gigabit Ethernet. Физически медиаконвертеры варьируются от небольших автономных устройств и плат ПК до систем с большим шасси. Некоторые медиаконвертеры также поддерживают Power Over Ethernet (PoE).

    В приведенном выше примере медиаконвертер PoE подает питание на IP-камеру и принимает данные от нее с помощью стандартного медного кабеля. Данные преобразуются и отправляются по оптоволоконной линии на коммутатор.

    ■ Приложения — парные медиаконвертеры

    Обычно медиаконвертеры используются для подключения нескольких локальных сетей в разных зданиях или географических точках. В этой настройке используются два медиаконвертера, по одному на каждом конце оптоволоконного канала.

    На приведенной выше схеме спаренные медиаконвертеры позволяют медным локальным сетям в офисе и на заводе обмениваться данными по оптоволоконному каналу, даже если физическое местоположение находится на большом расстоянии (оптоволоконный кабель может передавать данные на расстояние до 100 километров).

    ■ Возможные недостатки

    Однако в любой топологии оптоволокно-медь с парными медиаконвертерами есть недостаток. Если медный канал на одной стороне оптоволоконного соединения выходит из строя, устройства на другой стороне (например, коммутаторы) не могут узнать, что соединение не работает. Они будут продолжать работать, даже если данные не могут быть переданы, и не будут сообщать об ошибке системному администратору.

    В приведенном выше примере отказал медный канал слева.Коммутатор и компьютер справа будут продолжать работать так, как если бы канал работал, даже если данные не могут быть успешно переданы.

    ■ Link Fault Pass Through

    Чтобы преодолеть этот недостаток, функция Link Fault Pass Through (LFPT) обеспечивает постоянный мониторинг каналов, подключенных к медиаконвертерам. Если какой-либо из медных каналов выходит из строя, медиаконвертер передает состояние отказа по всему каналу, отключая среднее оптоволоконное соединение, а также медное соединение на противоположном конце.Это предотвращает отправку подключенных коммутаторов пакетов, которые могут быть потеряны, и значительно упрощает обнаружение и устранение неполадок. Если существует избыточное соединение, сеть может немедленно переключиться на него.
    Используя приведенный выше пример сбоя связи, LFPT вступит в силу, как показано ниже:

    1) Медный канал слева вышел из строя. Это могло произойти из-за чего-то столь же простого, как отсоединение кабеля, или из-за такой проблемы, как аппаратный сбой в коммутаторе.

    2) MC-A уведомляет MC-B о сбое канала и отключает оптоволоконное соединение с MC-B.

    3) MC-B отключает свой медный канал. Переключатель справа отобразит состояние неактивного соединения на соответствующем светодиодном индикаторе. Если SNMP включен, коммутатор отправит сетевому администратору уведомление SNMP.

    ■ Ошибка дальнего конца

    Для отказов, возникающих в оптоволоконном канале, отказ на дальнем конце (FEF) — это стандарт IEEE 802.3u, который позволяет информировать оба конца пары оптоволокон при возникновении проблемы с одним оптоволокном. Без сбоя на дальнем конце оптоволоконный интерфейс медиаконвертера не может обнаружить проблему, которая затрагивает только его оптоволокно TX (передачи).При обнаружении неисправности медиаконвертер передает сигнал неисправности на дальнем конце по оптоволоконному соединению, чтобы проинформировать медиаконвертер на дальнем конце оптоволоконной пары о возникновении неисправности. Оба медных канала, подключенные к оптоволоконному каналу, будут автоматически отключены. Это не только помогает обнаруживать и устранять неполадки, но и предотвращает передачу данных по неработающему каналу.

    Работа при отказе на дальнем конце:
    1) MC-A обнаруживает потерю сигнала в приемном (приемном) кабеле оптоволоконного соединения.

    2) MC-A отправляет сигнал сбоя на дальнем конце, чтобы сообщить MC-B о возникновении сбоя. Это отключает передающее (передающее) волокно MC-A.

    3) MC-A отключает медное соединение. На соответствующем переключателе светодиодный индикатор показывает состояние неработающего канала, и отправляется прерывание SNMP (если SNMP включен).

    4) MC-B отключает медное соединение. Светодиодный индикатор подключенного коммутатора показывает состояние неработающего канала, отправляется прерывание SNMP (если SNMP включен).

    ■ Примечания по реализации

    LFTP должен использоваться с медиаконвертерами, расположенными попарно, и оба устройства должны поддерживать LFPT. Если используется только один медиаконвертер, функции Far End Fault и LFPT не будут работать должным образом, потому что коммутаторы не поймут сообщение LFPT. Кроме того, рекомендуется использовать медиаконвертеры одной марки для каждой пары, поскольку разные поставщики иногда используют собственные протоколы LFPT и FEF.

    ■ Сводка

    Медиаконвертеры

    — это гибкие и экономичные устройства для реализации и оптимизации оптоволоконных линий во всех типах сетей. Они играют важную роль в современных локальных и глобальных сетях, поскольку в этих сетях часто используется несколько протоколов и типов носителей.Link Fault Pass Through и Far End Fault — важные инструменты, которые помогают сетевым администраторам диагностировать и устранять неполадки в работе сети.

    Intellinet PoE Powered 5-портовый коммутатор GbE с PoE Passthrough (561082)


    Сэкономьте время и деньги на установку с помощью PoE и получите максимальную отдачу от каждого PoE-соединения с помощью сквозной передачи PoE!

    Сетевые решения Intellinet с питанием от PoE 5-портовый гигабитный коммутатор с PoE Passthrough предназначен для получения питания от коммутатора PoE и передачи данных и электроэнергии на ряд PoE-совместимых устройств через стандартные сетевые кабели Cat5e или Cat6. Оснащенный пятью портами Gigabit Ethernet, этот коммутатор может обеспечивать питание до четырех точек доступа и мостов беспроводной локальной сети, телефонов VoIP или IP-видеокамер, потреблять собственное питание от коммутатора PoE, к которому он подключен, и обеспечивать скорость сети до 1000 Мбит / с. .

    Коммутатор Perfect Workgroup

    При подключении порта PD (порт 1) к коммутатору PoE с поддержкой PoE + IEEE 802.3af / at, сквозной коммутатор PoE Intellinet Network Solutions использует часть электрического тока для питания себя и передает доступную избыточную мощность до четырех Граничные устройства PoE, такие как телефоны VoIP, позволяющие полностью реализовать потенциал каждого из портов PSE в вашем центре обработки данных.

    Сетевой коммутатор Intellinet Network Solutions PoE Passthrough поддерживает протокол IEEE 802.3at и предназначен для подачи до 25 Вт мощности на порт *. Устройства, совместимые с IEEE802.3af или IEEE802.3at, подключенные к коммутатору, не требуют дополнительного питания, что сокращает время и затраты на перемонтаж электропроводки и сводит к минимуму неприглядный беспорядок, вызываемый источниками питания и адаптерами в неудобных местах, таких как потолки и стены. Поддерживается любое сочетание устройств PoE и устройств без PoE, а благодаря функции защиты от короткого замыкания, перегрузки и высокого напряжения ваше оборудование хорошо защищено.Для устройств, не совместимых со стандартом 802.3at / af (устаревшие точки беспроводного доступа или сетевые камеры), мы предлагаем использовать разветвитель PoE / PoE + Intellinet Network Solutions.

    Устранение узких мест с помощью гигабитных скоростей

    Оснащенный пятью портами RJ45 Gigabit Ethernet 10/100/1000 Мбит / с с автоматическим определением, коммутатор PoE для сетевых решений Intellinet с PoE Passthrough с коммутационной матрицей 10 Гбит / с обеспечивает высокую производительность для ваших компьютеров и других сетевых устройств.

    Зеленая технология Ethernet

    Чаще всего сетевой коммутатор не всегда использует все свои порты. Когда компьютер, ноутбук, сетевой принтер или другое сетевое устройство отключается, коммутатор продолжает потреблять такое же количество энергии, как если бы он был активен. Благодаря новой энергоэффективной технологии IEEE 802.3az, 5-портовый гигабитный коммутатор Intellinet Network Solutions с питанием от PoE и сквозной пересылкой PoE определяет состояние канала для всех подключенных устройств и снижает энергопотребление неиспользуемых портов.Кроме того, коммутатор Intellinet Network Solutions может регулировать уровень выходной мощности в зависимости от длины сетевого кабеля, подключенного к определенному порту. С коммутатором PoE от Intellinet Network Solutions с PoE Passthrough вы получите максимальную производительность сети, но когда что-то замедляется, он автоматически сокращает потребление энергии для экономии энергии и экономии денег.

    * Общий бюджет PoE для этого коммутатора составляет 68 Вт при использовании прилагаемого адаптера питания переменного тока. Это обеспечивает максимальное распределение мощности на порт до 17 Вт.При использовании порта PD для обеспечения питания общий бюджет мощности составляет 26 Вт (6,5 Вт на порт). Максимальная потребляемая мощность на порт не может превышать 30 Вт.

    • Получает питание от инжектора PoE или коммутатора PoE и обеспечивает питание до четырех сетевых устройств PoE
    • Экономьте время и деньги, передавая данные и питание через существующие сетевые кабели
    • Удваивает расстояние соединения между источником PoE и устройством со 100 м (328 футов) до 200 м (656 футов)
    • Порты 10/100/1000 с автоматическим определением скорости автоматически определяют оптимальную скорость сети
    • IEEE 802.Выходные порты RJ45 PoE / PoE +, совместимые с 3at / af,
    • Технология энергосбережения Green Ethernet отключает неиспользуемые порты и регулирует уровни мощности в зависимости от длины кабеля
    • Может получать питание через PoE или прилагаемый адаптер переменного тока
    • Общий бюджет мощности 68 Вт при использовании переменного тока
    • Общий бюджет мощности 26 Вт при питании от входного порта PD
    • Поддерживает устройства PoE, совместимые с IEEE 802.3at и IEEE 802. 3af (точки беспроводного доступа, телефоны VoIP, IP-камеры)
    • Поддерживает IEEE 802.Обнаружение 3at / af и защита от короткого замыкания, перегрузки и высокого напряжения
    • Все порты RJ45 с поддержкой Auto-MDIX (автоматический восходящий канал)
    • Архитектура коммутации с промежуточным хранением
    • Управление потоком IEEE 802.3x для полнодуплексного режима
    • Поддерживает до 2048 записей MAC-адресов
    • Буферная память 256 кбайт
    • Трехлетняя гарантия

    Реализация модуля QLogic Intelligent Pass-thru для IBM BladeCenter

    % PDF-1.4 % 1 0 obj > эндобдж 8 0 объект > эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > транслировать v3.07 2007-07-07 tml 2007-10-222007-10-30Acrobat Distiller 7.0.5 (Windows) IBM Redbooks BladeCenter Enterprise Storage Server FICON ServerProven System x System Storage TotalStorage Java Solaris Microsoft Windows Windows Server Internet Explorer Linux QLogic SANbox QuickTools2007-10 -30T09: 55: 31ZFrameMaker 7. 22007-10-30T09: 55: 31Zapplication / pdf

  • IBM
  • Реализация интеллектуального сквозного модуля QLogic для IBM BladeCenter
  • v3.07 2007-07-07 tml 2007-10-222007-10-30uuid: d934c9b4-d92d-4274-a637-c738cf14eb24uid: dcceb029-24b7-46cc-9b6a-febdfed0def3 конечный поток эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > / След. 38 0 R / Заголовок (Перейти к текущему реферату на ibm.(UX Qʠb8i2΋u’dT1> ` )}; W (af * 5 dQ5b̴) $

    2-портовый коммутатор общего доступа USB-C Gen 2 с сквозным питанием — US3342, ПЕРИФЕРИЧЕСКИЕ ПЕРЕКЛЮЧАТЕЛИ ATEN

    ATEN US3342 — это 4-портовый USB 3.2 Gen 2 для общего доступа к периферийным устройствам устройство, которое позволяет пользователям обмениваться данными между четырьмя USB-устройствами на двух разных ноутбуках с поддержкой USB-C. US3342 совместим с USB 3.2 Gen 2, который может поддерживать скорость передачи данных до 10 Гбит / с, а также совместим с USB 3.1 Gen 1, USB 2.0 и USB 1.1.

    С помощью US3342 вы можете быстро и легко переключать компьютеры с помощью удобной кнопки выбора удаленного порта со светодиодным индикатором, который указывает, какой компьютер активен.Он обеспечивает питание, соответствующее USB-C ноутбукам Windows или Mac с характеристиками профиля PD 5 В, 9 В, 15 В и 20 В.

    Обладая эксклюзивной функцией программного обеспечения BEZEL X, US3342 позволяет двум ноутбукам обмениваться файлами и данными на двух разных платформах — Windows и Mac, перетаскивая мышь с одного экрана на другой. Программное обеспечение BEZEL X упрощает управление и передачу файлов одним пальцем.

    Соединительные кабели связаны, чтобы сэкономить на дополнительных расходах на покупку дополнительных USB-кабелей.Дополнительный кабель USB-C, входящий в комплект US3342, позволяет пользователям подключать его к ноутбукам USB-C для гибкой установки. US3342 — самое экономичное решение для ноутбуков с USB-C.

    В заключение отметим, что US3342 с его компактной и универсальной конструкцией является идеальным решением для пользователей, которые стремятся сэкономить место на рабочем столе и сохранить его хорошо организованным и эффективным способом.

    • Позволяет двум компьютерам USB-C совместно использовать 4 периферийных устройства USB 3.2 Gen 2 со скоростью передачи данных до 10 Гбит / с
    • Поддерживает USB-C Power Delivery 3.0 для зарядки ноутбука до 85 Вт (необходим дополнительный адаптер питания USB-C) *
    • BEZEL X — включение функции передачи файлов и управления мышью между двумя платформами, Windows и Mac
    • Поддерживает профили питания 5 В, 9 В, 15 В и 20 В. спецификация питания
    • Переключение устройства с помощью удаленного переключателя портов нажатием кнопки
    • Светодиоды Индикатор консоли — позволяют пользователям узнать, какой компьютер активен
    • Plug and play — Драйверы или внешний адаптер питания не требуются
    • Защита от перегрузки по току

      * Для Для зарядки устройства рекомендуется использовать сертифицированный адаптер питания USB-C PD мощностью более 65 Вт с ограниченным источником питания (LPS).Минимальные системные требования к питанию для основных функций USB и видеовыхода должны быть не менее 5 В, 3 А.

    Как подключить сквозной коммутатор. Как подключить сквозной выключатель (управление освещением с двух и более точек) Схема подключения 2х

    Что такое сквозной выключатель, мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основная цель статьи — рассказать, что существуют такие сквозные переключатели.Они способны обеспечить питание светильника (люстры) с разных мест от 2-х и более, но при этом особые случаи в статье не рассматривались. Под частным случаем мы подразумеваем возможность управлять не только одной лампой (группой ламп), но и включать и выключать две группы. Ведь есть еще и двойные сквозные переключатели. О подключении двойного сквозного переключателя мы расскажем в нашей статье.

    Двойной сквозной выключатель и способ его установки в стене

    Фактически, двойной сквозной коммутатор — это дублированная копия своего младшего брата, то есть одинарный сквозной коммутатор.Разве что их уже двое в одном здании. То есть в одном корпусе есть два переключателя с отдельными проходными изоляторами и одна двойная втулка.
    На нашем рынке данная продукция достаточно редкая. Мы имеем в виду, что они не часто встречаются, но все же «существуют в природе». Так что двойные проходные переключатели выпускают legrand, lizard, viko … Это двухкнопочные переключатели с обозначением на каждой из клавиш. (значок проходного переключателя)
    Установка двойного проходного переключателя в стене ничем не отличается от монтажа обычного одинарного или двойного переключателя. Подробнее о процессе установки выключателя в стену вы можете узнать из статьи «Крепление встроенного выключателя в стену». После того, как вы установили выключатель, нужно проложить проводку. То есть вам потребуется осуществить электрическое соединение двух сквозных выключателей. Примерно такая электрическая схема ниже.

    Схема подключения двойного проходного выключателя на 2 места на 2 лампы (группы ламп)

    По логике происходящего здесь все то же, что и для одинарного двойного переключателя, но взятого дважды.То есть, по сути, нужно подключить два двойных переключателя, как будто они были просто в разных корпусах. Только то, что они не во всех одинаковых случаях, а в одном и том же случае.
    Схема будет выглядеть так.

    А если установить все в распределительные коробки, то и подключения будут следующие.

    Узнать, как лучше подключить провода, можно из статьи «Как подключить электрические провода в домашней электропроводке».
    В принципе здесь все как мы сказали, схема реализована с помощью переключателей, как если бы это были два независимых проходных переключателя.
    В результате имеем электрическую схему с двумя двойными сквозными переключателями, которые обеспечивают управление двумя лампами (группами ламп) в одном месте.

    Подводя итог подключению двойного сквозного переключателя с 2 местами для 2 ламп

    Итак, подводя итоги нашей статьи, можно сказать, что желающие управлять люстрой двумя группами светильников из двух разных мест вполне могут реализовать свое желание на практике. Этому способствуют два фактора. Во-первых, производители переключателей производят двухпроходные переключатели.Во-вторых, используя электрическую схему с нашего сайта, вы можете использовать 2 сквозных переключателя для управления двумя группами ламп из одного места.

    Видео о подключении переключателя прямого действия

    Включение источников света по принципу «подошел, включил — прошел, выключил» — один из вариантов эффективного использования электроэнергии. Функциональность такой системы управления обеспечивают те же традиционные устройства — переключатели, но конструктивно несколько модернизированные.

    Модернизация коммутации позволяет подключать сквозной переключатель из двух и трех мест для управления источником света из каждой отдельной точки. Согласитесь, особенно удобно такое решение для длинных комнат, например коридора.

    Предлагаем разобраться в принципах подключения сквозного коммутатора для двух и трех контрольных точек. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

    Логика экономии электроэнергии, потраченной на осветительные приборы или другое, объясняется простыми действиями пользователя.

    Если требуется осветительный прибор, электричество к нему подается простым замыканием переключающего контакта. В остальном все наоборот.

    Выключатель источника света — на электрическом сленге — сквозной выключатель. Предлагается принципиально новый подход к эксплуатации электрических участков сетей, предназначенных для установки осветительных приборов (+)

    Однако предположим, что помещения (жилые или иного назначения) проходные. Затем пользователь включит свет у входа, но, выйдя из комнаты через другую дверь, он больше не сможет обесточить цепь. Нерациональное использование электричества очевидно.

    Но ситуацию исправить несложно. А поможет в этом вариант подключения из двух мест помещения для схемы проходного режима.

    Длинные коридоры помещений различного назначения являются потенциальными объектами для устройства систем управления источниками света из разных мест.Именно при эксплуатации таких помещений актуальным вопросом энергосбережения выступает квадрат

    Например, есть помещение с функциональным назначением — коридор. Управлять общей группой светильников в этой комнате требуется с двух точек — у первой (проходной) и второй (проходной) двери.

    Переключение света с двух мест

    Освещение коридора проекта состоит из двух световых групп, поэтому в данном случае логично использовать для управления два двухклавишных переключателя.

    Соответственно дополнительно к ним потребуются:

    • две розеточные коробки;
    • один;
    • трехжильный кабель.

    Метраж электропроводов следует рассчитывать после составления схемы и планирования разводки. Рекомендуется приобретать кабель с небольшим запасом.

    Схема управления двумя световыми группами через двухкнопочные проходные переключатели выглядит так:

    Это тот же переключатель, но по схемотехнике он рассчитан на пять контактных выводов, две из которых замкнуты на джемпер.Группа переключения такого переключателя содержит четыре контактные площадки.

    Распространенный вариант схемотехники жилых домов: N, L — бытовая сеть; РК — распределительная коробка; L1 — легкая группа; ПВ1, ПВ2 — переключатели проходные; ПРК — перекрестный переключатель (+)

    Линейный кроссовер является дополнительным элементом схемы, где также допускается установка двух проходных переключателей.

    Используются простые одноклавишные устройства.

    Принцип работы тройной цепи следующий:

    1. Фаза подключена к «общему» выводу PV1.
    2. К клеммам переключающих контактов подключаются контакты 1 и 2 перекрестного переключателя.
    3. Подключение клемм 3 и 4 перекидного переключателя к клеммам 1 и 2 переключающих контактов PV2.
    4. Общая клемма «общий» PV2 подключается к одной клемме световой группы.
    5. Второй вывод световой группы коммутируется с электрическим нулем.

    Такие решения с использованием простых однокнопочных устройств рекомендуются для помещений, в которых количество входов / выходов равно количеству контрольных точек.

    Реализация схемного решения рис. 6 в «естественном» виде. Примерно так выглядит завершенная внутренняя установка, где требуется трехпозиционная система управления.

    Например, явно нецелесообразно создавать аналогичную схему для условий длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне. Очевидно, нет смысла выключать свет, когда человек прошел только первую половину коридора.Между тем в сети можно найти аналогичные рекомендации «профессиональных» электриков.

    Цепи с управлением из более чем трех мест

    Количество мест управления, в принципе, не ограничено. Другой вопрос, насколько сложны такие решения. Чем больше устройств участвует в реализации системы управления, тем сложнее схема построения.

    Увеличивается количество коммутируемых линий и контактных клемм. Соответственно возрастают затраты на аксессуары и установку.Однако довольно активно используются проекты на 4-5 контрольных точек. Например, такой проект:

    Здесь используется пара одноклавишных простых переключателей сквозного действия и пара переключателей с функцией реверса. На схеме показана только одна световая группа. Между тем, возможно подключение дополнительных световых групп.

    Дополнительные световые группы

    Дополнительные источники света (световые группы) могут подключаться к свободным клеммам и выступать в качестве источников света для промежуточных переходных зон.То есть в одинаковых длинных коридорах появляется возможность использовать схему для большего количества контрольных мест.

    Пятиточечная схема управления системой включения света: L1 — световая группа; N, L — сеть; На 1, На 2 — сквозные переключатели; На 3, На 4, На 5 — переключатели реверсивные (+)

    В этом случае световые группы следует разделить на зоны действия — входная, промежуточная, выходная. С таким решением уже реально пройти длинным коридором до половины пути, выключить освещение в пройденной половине и включить свет в оставшейся половине.

    Многоэлементные схемы, конечно, мало пригодны для жилого частного сектора, поскольку в проектах такого рода редко бывают длинные коридоры или большие комнаты с несколькими дверями. Но для коммерческой сферы или производственной среды подобные решения востребованы.

    Принципы построения системы управления

    Как правило, монтажные приспособления для установки проходных переключателей отсутствуют. Все монтажные работы выполняются в стандартном исполнении, в соответствии с правилами установки обычных коммутационных аппаратов.

    Классическая деталь для монтажа внутри стен. Коробка розеток установлена ​​(замурована плотно). Внутри розетки выведен электрический кабель. Управляющее устройство подключается (двухклавишное)

    Если позволяет бюджет, желательно оборудовать каждое отдельное устройство распределительной коробкой. Тогда вам необходимо приобрести коробки небольших размеров по количеству установленных выключателей. Но не исключен и вариант с одним ПДУ.

    Факторы выбора здесь напрямую связаны с конкретными условиями установки.Обычно выключатели размещаются «заподлицо» с поверхностью стены — схема внутренней проводки.

    Между тем, реализация проектов частной (дачной) недвижимости часто происходит с устройством схем «накладного» (накладного) монтажа, несмотря на то, что такой подход считается устаревшим.

    В первом случае для установки требуются розетки. Для второго — накладные плиты. Эти аксессуары необходимы для надежной фиксации выключателей в нишах стеновых панелей или непосредственно на стене.

    Кабель подключается строго по схеме, указанной на обратной стороне устройства. Схема одноклавишного переключателя проста. Однако несовпадение проводов с неправильной разводкой грозит выходом прибора из строя

    Электропроводником, как правило, являются трехжильные кабели, где две жилы нужны для питания системы, а третья используется как формирование контур защитного заземления.

    Бытовые светильники можно использовать без «земли», если корпус неметаллический.Промышленные лампы обязательно должны иметь заземляющую шину.

    Конечно, независимо от цели, бытовой или производственной, установленная сеть всегда подключается через дополнительную защиту -. Это устройство должно быть рассчитано по мощности и току отключения по отношению к встроенной системе управления освещением.

    Анализ возможных ошибок:

    Появление и внедрение устройств подобного рода в электрических сетях может быть не столь значительным, но все же сказалось на удобстве использования.Более того, решения, основанные на сквозных переключателях, фактически приводят к экономии энергии.

    Между тем совершенствование устройств не прекращается. Периодически появляются новые разработки, например, похожие на сенсорные переключатели.

    У вас есть что добавить или у вас есть вопросы по подключению сквозного коммутатора? Вы можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом устройства электросетей. Контактная форма находится в нижнем блоке.

    В первую очередь перед выбором и покупкой нужно определиться, что это такое — сквозной переключатель, для чего он нужен и чем он отличается от обычного одно-, двух- и трехклавишного.

    Однокнопочный выключатель необходим для управления одной цепью или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним переключателем вы включаете освещение при входе в комнату или коридор, а другим, но в другой точке, вы выключаете то же освещение.

    Очень часто используется в спальных комнатах. Зашел в спальню, зажег свет возле двери. Он лег на кровать и выключил свет у изголовья кровати или возле тумбочки.
    В двухэтажных особняках — включил свет на первом этаже, поднялся по лестнице на второй и там выключил.

    Выбор, конструкция и отличия проходных выключателей

    Перед тем, как собрать такую ​​схему управления, вот на что следует обратить особое внимание:

    1 Для подключения проходного выключателя света понадобится трехжильный кабель — ВВГнг-Лс 3 * 1. 5 или NYM 3 * 1,5мм2
    2 Не пытайтесь собрать подобную схему на обычных выключателях.

    Основное различие между обычным и проходным изолятором — это количество контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а сквозные — три!

    По простому, цепь освещения может быть как замкнутой, так и разомкнутой, третьего пути нет.

    КПП правильнее называть не свичем, а свитчем.

    Так как он, именно он переключает схему с одного рабочего контакта на другой.

    По внешнему виду спереди они могут быть точно такими же. Только ключ доступа может иметь значок из вертикальных треугольников. Однако не путайте их с шлепанцами или кроссовками (подробнее о них ниже). В них треугольники смотрят в горизонтальном направлении.

    А вот с обратной стороны сразу видна вся разница:

    • на проходной клемме 1 вверху и 2 внизу
    • обычный 1 сверху и 1 снизу

    Многие их путают с двухклавишным для этого параметра. Впрочем, двухклавишные здесь тоже не подходят, хотя терминалов у них тоже три.

    Существенная разница именно в работе контактов. Когда один контакт замыкается, проходные переключатели автоматически замыкают другой, но в двухклавишных переключателях такой функции нет.

    Причем промежуточного положения при разомкнутых цепях на КПП нет.

    Подключение переключателя проходного типа

    Прежде всего необходимо правильно подключить сам выключатель в розетку.Снимаем ключевую и накладную рамы.

    В разобранном виде легко увидеть три контактных клеммы.

    Самое главное найти общий. На качественных изделиях следует рисовать схему на обороте. Если вы их понимаете, то сможете легко перемещаться по ним.

    Если у вас бюджетная модель, или какая-то для вас электрическая схема темного леса, то на помощь придет обычный китайский тестер в режиме проверки целостности цепи, либо индикаторная отвертка с аккумулятором.

    С помощью щупов тестера поочередно коснитесь всех контактов и найдите тот, на котором тестер издаст звуковой сигнал или покажет «0» в любом положении кнопки ON или OFF. Еще проще сделать это индикаторной отверткой.

    После того, как вы нашли общую клемму, вам нужно подключить к ней фазу от силового кабеля. Подключите оставшиеся два провода к оставшимся клеммам.

    И какой из них где, особой разницы не имеет. Выключатель собран и закреплен в розетке.

    Выполните ту же операцию со вторым переключателем:

    • ищи общую клемму
    • подключите к нему фазный провод, который будет идти к лампочке
    • подключите два других ядра к оставшимся

    Схема подключения проходного выключателя в распределительной коробке

    Цепь без заземляющего провода

    Теперь самое главное правильно собрать схему в распределительной коробке.В него должны войти четыре трехжильных кабеля:

    • кабель питания от распределительного щита осветительной машины
    • кабель для лампы или люстры

    При подключении проводов удобнее всего ориентировать по цвету. Если использовать трехжильный кабель ВВГ, то он имеет две самые распространенные цветовые маркировки:

    или второй вариант:

    Чтобы найти более правильную фазировку во втором случае, следуйте совету из статьи «»

    1 Сборка начинается с нейтральных проводов.

    Вы подключаете нулевую жилу от кабеля входной машины и нулевую выходную к светильнику в одной точке через клеммы автомобиля.

    2 Далее нужно подключить все заземляющие проводники, если заземлитель у вас есть.

    Аналогично нейтральным проводам соедините «землю» входного кабеля с «массой» отходящего кабеля к освещению.

    Этот провод подключается к корпусу светильника.

    3 Осталось подключить фазные провода правильно и без ошибок.

    Фаза от входного кабеля должна быть подключена к фазе отходящего провода к общей клемме проходного переключателя № 1.

    А общий провод от проходного выключателя №2 соединить отдельной клеммой wago с фазным проводом кабеля освещения.

    Завершив все эти подключения, остается только соединить вторичные (отходящие) проводники от переключателя №1 и №2 между собой. И совершенно неважно, как вы их соедините.

    Можно даже цвета перепутать. Но лучше придерживаться цветовой гаммы, чтобы в дальнейшем не запутаться.

    Основные правила подключения на этой схеме, которые необходимо запомнить:

    • фаза от автомата должна приходить на общий провод первого переключателя
    • и такая же фаза должна выходить из общего проводника второго переключателя на лампочку

    • два других вспомогательных провода соединены между собой в распределительной коробке
    • ноль и земля подаются напрямую без переключателей напрямую на лампочки

    Кулисные переключатели — цепь управления освещением с 3 мест

    А что, если вы хотите управлять одним освещением из трех или более точек. То есть в схеме будет 3, 4 переключателя и т. Д. Казалось бы, нужно взять еще один проходной переключатель и все.

    Однако трехконтактный переключатель здесь не работает. Так как в распределительной коробке нужно будет подключить четыре провода.

    Здесь вам на помощь придет кулисный переключатель, или как его еще называют крестовой, крестовой, промежуточный. Его ключевое отличие в том, что у него четыре выхода — два внизу и два вверху.

    И устанавливается как раз в промежутке между двумя контрольными точками.Найдите в распределительной коробке два вторичных (неосновных) провода от первого и второго проходного переключателя.

    Отсоедините их и подключите кроссовер между ними. Подключите те провода, которые идут от первого, к входу (следуйте стрелкам), а те, которые идут ко второму, к выходным клеммам.

    Всегда проверяйте цепь на выключателях! Часто бывает, что вход и выход находятся на одной стороне (сверху и снизу). Например, схема подключения кулисного переключателя Legrand Valena:

    Перемычку в распределительную коробку, естественно, вставлять не нужно.Достаточно вывести оттуда концы 4-жильного кабеля. А пока разместите сам выключатель в любом удобном месте — возле кровати, посреди длинного коридора и т. Д. Включать и выключать свет можно откуда угодно.

    Основным преимуществом этой схемы является то, что ее можно бесконечно изменять и добавлять сколько угодно кулисных переключателей. То есть всегда будет две контрольных точки (в начале и в конце), а в промежутке между ними будет 4, 5 или как минимум 10 переходов.

    Ошибки подключения

    Многие ошибаются на этапе поиска и подключения общей клеммы в проходном переключателе. Не проверяя схему, они наивно полагают, что общая клемма — это та, у которой всего один контакт.

    Собирают схему так, а потом переключатели почему-то некорректно работают (зависят друг от друга).

    Помните, что на разных переключателях общий контакт может быть где угодно!

    И лучше всего его вызвать, что называется «живым», тестером или индикаторной отверткой.

    Чаще всего такая проблема встречается при установке или замене проходных выключателей разных фирм … Если до этого все работало, а после замены одного схема перестала работать, значит перепутались провода.

    Но может быть такая опция, что новый свитч вообще не сквозной. Также помните, что подсветка внутри продукта не влияет на сам принцип переключения.

    Другая распространенная ошибка — неправильные кроссоверные соединения.Когда оба провода от прохода №1 насажены на верхние контакты, а с №2 — на нижние. Между тем у перекрестного переключателя схема и механизм переключения совершенно другие. И соединять провода нужно крест-накрест.

    недостатки

    1 Первым из недостатков сквозных переключателей является отсутствие определенного положения клавиши ВКЛ / ВЫКЛ, которое находится в обычных.

    Если ваша лампочка перегорела и ее нужно заменить, при такой схеме не сразу можно понять, горит она или нет.

    Будет неприятно, когда при замене лампа может просто взорваться у вас на глазах. В этом случае проще и надежнее всего отключить автоматическое освещение в панели приборов.

    2 Второй недостаток — большое количество подключений в распределительных коробках.

    И чем больше у вас будет световых точек, тем больше их будет в распределительных коробках. Подключение кабеля напрямую по схемам без соединительных коробок сокращает количество подключений, но может значительно увеличить либо расход кабеля, либо количество его жил.

    Если ваша проводка проходит под потолком, вам придется опустить провод оттуда к каждому переключателю, а затем снова поднять его. Лучше всего здесь применение импульсных реле.

    Правильно собранная схема подключения двойного переключателя позволяет управлять двумя разными группами освещения с двух мест независимо друг от друга. Два двухклавишных переключателя будут работать в двух направлениях.

    Инструкции по установке:

    1. Два двухкнопочных переключателя монтируются в выбранных местах в монтажных коробках (розетках).
    2. Ставятся все группы подключенного освещения: светильники, бра или люстра с несколькими точками света. У каждого источника света должен быть один трехжильный кабель: фазный (L), защитный (заземление), рабочий ноль (N).
    3. Кабель необходимой длины (3х1,5 мм2) подбирается с учетом того, что для выключателей подходят 6 контактов — два трехжильных кабеля.
    4. В распределительной коробке (РК) провода подключаются по схеме.
    5. Также можно установить такую ​​схему с использованием четырех одинарных сквозных переключателей, но замена будет нерациональной.Установка двойных проходных выключателей более выгодна, так как есть экономия на кабельных и распределительных коробках.

    Двойной сквозной переключатель можно преобразовать в одинарный перекрестный переключатель. Для этого контакты соединяются между собой, а клавиши фиксируются вместе для совместной одновременной работы.

    намного проще и может помочь организовать управление электрическим освещением с двух точек.

    О том, как выбрать и установить вентиляционную систему для загородного дома, вы можете узнать, нажав здесь.

    Также любой сквозной коммутатор можно использовать как обычный. В этом случае один из контактов либо вообще не подключается, либо подключается еще для самостоятельной регулировки существующей линии освещения. Теперь вы знаете, как правильно подключить, или, как говорят электрики, отключить двухклавишный проходной выключатель.

    Системы электропроводки, в частности организация освещения, предусматривает средства управления электрическими приборами. Эта функция принадлежит переключателям или переключателям, как их называют в повседневной жизни.

    В последние несколько лет для управления освещением в доме или в комнатах в целом был установлен сквозной выключатель для экономии места и удобства. Он имеет несколько одинаковых названий — резервный, кулисный или перекрестный переключатель или переключатель. Сама схема подключения сквозного переключателя практически не отличается от установки обычных переключателей.

    Работает по тем же принципам, что и обычный одиночный выключатель, но обладает расширенными функциональными возможностями … Итак, установка сквозного выключателя актуальна в тех случаях, когда необходимо установить несколько осветительных приборов, объединенных в единую электрическую цепь в пределах в одном помещении, например, установить основной (элемент потолочного освещения) и дополнительный источник света в комнате — светильник на стене.Проходные выключатели устанавливаются для одновременного освещения двух помещений, например, туалета и ванной. Для массивных осветительных конструкций, например, многоярусных люстр или точечного освещения одной комнаты, в частности сетевых люминесцентных ламп, также целесообразно установить проходной выключатель, схема установки которого не очень сложна.

    Схема подключения проходного выключателя на 2 места, которую мы рассмотрим, позволит установить два автоматических выключателя возле входов в помещение.При отсутствии опыта лучше заказать бытовые услуги на дом. Но вы можете проделать эту работу самостоятельно. Вам просто нужно соблюдать правила установки, подключения, а также не забывать о технике безопасности. Так как же сделать выключатель света из двух мест?

    Установка выключателя: этапы работ

    1. Определяется схема проходного переключателя с двух мест. Это довольно просто. Распределительная коробка поставляется с 2-мя жилами — нулевой и фазной.Нулевую сразу подключаем к контакту осветительного прибора. Проводим фазу к первому выключателю и подключаем его к общему контакту двух выключателей. От этого контакта рисуем перемычку между переключателями. На втором эта жила подключается к общему контакту. Ко второму — от лампы подведен ноль. Два оставшихся контакта соединяем через коробку с фазным проводом.
    2. Подготавливаем места для установки и разводим провода. Здесь есть две задачи — мы должны правильно разделить жилы и определить места установки выключателей и монтажной коробки согласно схеме подключения двухклавишного проходного выключателя. .. Решившись, делаем разводку и просверливаем большие отверстия специальной коронкой для установки коробки и автоматических выключателей. Лучше использовать трехжильные провода и разных цветов. И соединяйте между собой строго по цветам, чтобы не допустить коротких замыканий.
    3. Производим установку переключателя проходного действия и распределительной коробки. Для этого в подготовленные отверстия вставляются специальные пластиковые стаканчики. Они вводятся в жилы и подключаются к оборудованию. Затем он вставляется на место. Закрепляем их в ящиках с помощью крепежных винтов и выдвижных элементов.Закрываем распределительную коробку крышкой на саморезы или защелки. Установка завершена.

    Для вашей же безопасности лучше доверить этому электромонтажнику, но если у вас есть базовые знания, вы можете попробовать подключить сквозной переключатель самостоятельно. Схема подключения сквозного выключателя представлена ​​подробно

    Варианты установки перекрестного переключателя

    На данный момент существует несколько вариантов, как сделать сквозной коммутатор или типы подключения сквозных коммутаторов.

    Вот самые популярные и удачные варианты:

    1. Схема подключения переключателя проходного действия с 2-х мест — согласно схеме данного варианта управление освещением осуществляется с 2-х мест. Для его сборки используются два одинарных проходных переключателя. У каждого из них есть одна точка контакта на входе и две аналогичные точки на выходе. Подключение сквозного коммутатора с двух мест предполагает:

    • Нулевой провод проходит от источника питания через распределительную коробку к осветительной арматуре.
    • Так же подключаем «фазу» через коробку к общему контакту первого переключателя.
    • Выходные контакты с него опять же через коробку подключаются к аналогичным контактам второго переключателя.
    • В качестве завершающего шага от 2-го устройства от общего контакта подключаем провод через коробку к осветительному устройству и подключение сквозного выключателя завершается;

    2. Следующая опция предусматривает управление группами осветительных приборов сразу с двух мест; Требуется схема подключения переключателя с 2 клавишами. Например, комната с прилегающим коридором. Есть еще пятиламповая люстра. Наша задача — установить на одной люстре проходные выключатели для управления двумя группами лампочек. Используя 2 двухпроходных переключателя, получается, что у нас будет 2 точки входа и 4 точки выхода. В остальном процедура подключения такая же, как сделать выключатель света с двух мест.

    Автоматический выключатель

    Нажатие клавиши одного переключателя включает свет. Это связано с коротким замыканием общего провода и подачей нуля от лампочки.Затем, пройдя через длинную комнату или спустившись с пола, выйдя, нажмите кнопку другого переключателя, сеть откроется. Свет гаснет. Теперь на одном контактная полоса находится внизу, а на другом вверху. Независимо от того, с какой стороны вы включаете свет, замыкающие контакты позволят вам это сделать. Система очень проста и надежна.

    Таким же образом можно подключить три переключателя. Добавлен один монтажный участок, дополнительные провода. Электропроводка осталась прежней. Главное правильно подключить проводку, не торопиться.

    Главный вопрос — мы разобрались. Но осталось еще несколько нюансов:

    1. Правила техники безопасности при работе. Их немного и они очень простые.
    Не проводите работы с включенным электрическим током. Обязательно перед работой убедитесь, что никто не может включить электрический ток. Разместите предупреждающий знак.

    При проведении установки обязательно убедитесь, что провода и контакты переключателей подключены правильно.

    2. При покупке оборудования и проводов обращайте особое внимание на качество продукции, запрашивайте сертификаты и не гонитесь за дешевыми товарами.

    Выполнив все требования, вы получите светлое и комфортное жилье. Описанный способ подходит людям, которые столкнулись с заменой проводки, в противном случае вам лучше обратиться к специалисту.

    Свет и радость вашему дому!

    Azure AD Connect: переход из федерации в PTA для Azure AD

    • 22 минуты на чтение

    В этой статье

    В этой статье описывается, как переместить домены организации из служб федерации Active Directory (AD FS) на сквозную проверку подлинности.

    Примечание

    Изменение метода аутентификации требует планирования, тестирования и возможного простоя. Поэтапное развертывание предоставляет альтернативный способ тестирования и постепенного перехода от федеративной аутентификации к облачной с использованием сквозной аутентификации.

    Если вы планируете использовать поэтапное развертывание, не забудьте отключить функции поэтапного развертывания после того, как вы закончите резку. Дополнительные сведения см. В разделе «Переход на облачную аутентификацию с помощью поэтапного развертывания

    ».

    Предварительные условия для перехода на сквозную аутентификацию

    Следующие предварительные условия необходимы для перехода от использования AD FS к использованию сквозной проверки подлинности.

    Обновление Azure AD Connect

    Для успешного выполнения шагов, необходимых для перехода на использование сквозной проверки подлинности, у вас должен быть Azure Active Directory Connect (Azure AD Connect) 1.1.819.0 или более поздняя версия. В Azure AD Connect 1.1.819.0 способ преобразования входа в систему значительно изменился. Общее время перехода с AD FS на облачную проверку подлинности в этой версии сокращено с потенциально часов до минут.

    Важно

    В устаревшей документации, инструментах и ​​блогах можно прочитать, что преобразование пользователей требуется при преобразовании доменов из федеративного удостоверения в управляемое удостоверение. Преобразование пользователей больше не требуется. Microsoft работает над обновлением документации и инструментов, чтобы отразить это изменение.

    Чтобы обновить Azure AD Connect, выполните действия, указанные в разделе Azure AD Connect: обновление до последней версии.

    Планирование номера и размещения агента аутентификации

    Сквозная проверка подлинности

    требует развертывания облегченных агентов на сервере Azure AD Connect и на вашем локальном компьютере под управлением Windows Server. Чтобы уменьшить задержку, устанавливайте агенты как можно ближе к контроллерам домена Active Directory.

    Для большинства клиентов достаточно двух или трех агентов аутентификации, чтобы обеспечить высокую доступность и необходимую мощность. У арендатора может быть максимум 12 зарегистрированных агентов. Первый агент всегда устанавливается на самом сервере Azure AD Connect. Чтобы узнать об ограничениях агента и вариантах развертывания агента, см. Сквозная проверка подлинности Azure AD: текущие ограничения.

    Планирование метода миграции

    Вы можете выбрать один из двух методов перехода от федеративного управления идентификацией к сквозной аутентификации и бесшовной единой регистрации (SSO).Используемый метод зависит от того, как изначально был настроен экземпляр AD FS.

    • Azure AD Connect . Если вы изначально настроили AD FS с помощью Azure AD Connect, вы должны изменить на сквозную проверку подлинности с помощью мастера Azure AD Connect.

      Azure AD Connect автоматически запускает командлет Set-MsolDomainAuthentication при изменении метода входа пользователя. Azure AD Connect автоматически отменяет федерацию всех проверенных федеративных доменов в вашем клиенте Azure AD.

      Примечание

      В настоящее время, если вы изначально использовали Azure AD Connect для настройки AD FS, вы не можете избежать отмены федерации всех доменов в своем клиенте при изменении входа пользователя на сквозную проверку подлинности.

    • Azure AD Подключение с помощью PowerShell . Вы можете использовать этот метод, только если вы изначально не настраивали AD FS с помощью Azure AD Connect. Для этого варианта вы все равно должны изменить метод входа пользователя с помощью мастера Azure AD Connect. Основное отличие этого параметра заключается в том, что мастер не запускает автоматически командлет Set-MsolDomainAuthentication .С помощью этой опции вы полностью контролируете, какие домены конвертируются и в каком порядке.

    Чтобы понять, какой метод следует использовать, выполните действия, описанные в следующих разделах.

    Проверить текущие параметры входа пользователя
    1. Войдите на портал Azure AD, используя учетную запись глобального администратора.

    2. В разделе Вход пользователя проверьте следующие параметры:

      • Федерация установлена ​​на Включено .
      • Простой единый вход установлен на Отключено .
      • Сквозная аутентификация установлена ​​на Отключено .

    Проверьте, как была настроена федерация
    1. На сервере Azure AD Connect откройте Azure AD Connect. Выберите Настроить .

    2. На странице Дополнительные задачи выберите Просмотреть текущую конфигурацию , а затем выберите Далее .


    3. В разделе Дополнительные задачи> Управление федерацией прокрутите до Службы федерации Active Directory (AD FS) .

      • Если в этом разделе отображается конфигурация AD FS, можно с уверенностью предположить, что AD FS изначально был настроен с помощью Azure AD Connect. Вы можете преобразовать свои домены из федеративного удостоверения в управляемое удостоверение с помощью параметра Azure AD Connect Изменить вход пользователя . Дополнительные сведения о процессе см. В разделе , вариант А. Настройка сквозной проверки подлинности с помощью Azure AD Connect .
      • Если AD FS не указан в текущих параметрах, необходимо вручную преобразовать свои домены из федеративного удостоверения в управляемое удостоверение с помощью PowerShell. Дополнительные сведения об этом процессе см. В разделе Вариант Б. Переход от федерации к сквозной проверке подлинности с помощью Azure AD Connect и PowerShell .

    Документ текущих настроек федерации

    Чтобы узнать текущие параметры федерации, запустите командлет Get-MsolDomainFederationSettings :

      Get-MsolDomainFederationSettings -DomainName YourDomain.расширение | fl *


    Пример:

      Get-MsolDomainFederationSettings -DomainName Contoso.com | fl *


    Проверьте все параметры, которые могли быть настроены для вашей документации по проектированию и развертыванию федерации. В частности, обратите внимание на настройки в PreferredAuthenticationProtocol , SupportsMfa и PromptLoginBehavior .

    Дополнительные сведения см. В статьях:

    Примечание

    Если для параметра SupportsMfa установлено значение True , вы используете локальное решение для многофакторной проверки подлинности, чтобы добавить второстепенный вызов в поток проверки подлинности пользователя. Эта настройка больше не работает для сценариев проверки подлинности Azure AD.

    Вместо этого используйте облачную службу Многофакторной аутентификации Azure AD для выполнения той же функции. Прежде чем продолжить, внимательно оцените свои требования к многофакторной аутентификации. Перед преобразованием доменов убедитесь, что вы понимаете, как использовать Многофакторную аутентификацию Azure AD, последствия лицензирования и процесс регистрации пользователей.

    Резервное копирование настроек федерации

    Несмотря на то, что никакие изменения не вносятся в другие проверяющие стороны в вашей ферме AD FS во время процессов, описанных в этой статье, мы рекомендуем иметь текущую действительную резервную копию вашей фермы AD FS, из которой вы можете выполнить восстановление.Вы можете создать текущую действительную резервную копию с помощью бесплатного средства быстрого восстановления Microsoft AD FS. Вы можете использовать этот инструмент для резервного копирования AD FS, а также для восстановления существующей фермы или создания новой фермы.

    Если вы решите не использовать средство быстрого восстановления AD FS, как минимум, вы должны экспортировать доверие проверяющей стороны Microsoft 365 Identity Platform и все связанные настраиваемые правила утверждений, которые вы добавили. Вы можете экспортировать доверие проверяющей стороны и связанные правила утверждений, используя следующий пример PowerShell:

      (Get-AdfsRelyingPartyTrust - имя «Платформа идентификации Microsoft Office 365») | Export-CliXML "C: \ temp \ O365-RelyingPartyTrust.xml "


    Рекомендации по развертыванию и использование AD FS

    В этом разделе описаны особенности развертывания и подробные сведения об использовании AD FS.

    Текущее использование AD FS

    Перед преобразованием федеративного удостоверения в управляемое удостоверение внимательно посмотрите, как вы в настоящее время используете AD FS для Azure AD, Microsoft 365 и других приложений (доверительные отношения проверяющей стороны). В частности, рассмотрите сценарии, описанные в следующей таблице:

    Если Затем
    Вы планируете продолжать использовать AD FS с другими приложениями (кроме Azure AD и Microsoft 365). После преобразования доменов вы будете использовать как AD FS, так и Azure AD. Учитывайте пользовательский опыт. В некоторых сценариях от пользователей может потребоваться пройти проверку подлинности дважды: один раз в Azure AD (где пользователь получает доступ к единому входу для других приложений, таких как Microsoft 365), и еще раз для любых приложений, которые все еще привязаны к AD FS в качестве доверия проверяющей стороны.
    Ваш экземпляр AD FS сильно настроен и зависит от определенных параметров настройки в файле onload.js (например, если вы изменили способ входа в систему, чтобы пользователи использовали только формат SamAccountName для своего имени пользователя вместо Имя участника-пользователя (UPN) или ваша организация сильно повлияла на вход в систему). Файл onload.js нельзя дублировать в Azure AD. Прежде чем продолжить, необходимо убедиться, что Azure AD соответствует вашим текущим требованиям к настройке. Дополнительные сведения и инструкции см. В разделах, посвященных фирменному оформлению AD FS и настройке AD FS.
    AD FS используется для блокировки более ранних версий клиентов проверки подлинности. Рассмотрите возможность замены элементов управления AD FS, которые блокируют более ранние версии клиентов проверки подлинности, с помощью комбинации элементов управления условным доступом и правил клиентского доступа Exchange Online.
    Вам необходимо, чтобы пользователи выполняли многофакторную проверку подлинности на локальном сервере многофакторной проверки подлинности, когда пользователи проходят проверку подлинности в AD FS. В домене с управляемой идентификацией вы не можете внедрить запрос многофакторной проверки подлинности через локальное решение для многофакторной проверки подлинности в поток проверки подлинности. Однако вы можете использовать службу Многофакторной проверки подлинности Azure AD для многофакторной проверки подлинности после преобразования домена.

    Если ваши пользователи в настоящее время не используют Многофакторную аутентификацию Azure AD, требуется однократная регистрация пользователя. Вы должны подготовиться и сообщить своим пользователям о запланированной регистрации.

    В настоящее время вы используете политики управления доступом (правила AuthZ) в AD FS для управления доступом к Microsoft 365. Рассмотрите возможность замены политик эквивалентными политиками условного доступа Azure AD и правилами клиентского доступа Exchange Online.

    Общие настройки AD FS

    В этом разделе описаны общие настройки AD FS.

    Заявление InsideCorporateNetwork

    AD FS выдает заявку InsideCorporateNetwork , если пользователь, выполняющий аутентификацию, находится внутри корпоративной сети. Затем это утверждение можно передать в Azure AD. Заявление используется для обхода многофакторной аутентификации в зависимости от местоположения пользователя в сети. Чтобы узнать, как определить, доступна ли эта функция в настоящее время в AD FS, см. Раздел Доверенные IP-адреса для федеративных пользователей.

    Утверждение InsideCorporateNetwork недоступно после преобразования ваших доменов в сквозную аутентификацию.Вы можете использовать именованные расположения в Azure AD, чтобы заменить эту функцию.

    После настройки именованных расположений необходимо обновить все политики условного доступа, которые были настроены для включения или исключения сети. Все надежные расположения или Доверенные IP-адреса MFA , чтобы отразить новые именованные расположения.

    Дополнительные сведения об условии Location в условном доступе см. В разделе «Расположение условного доступа Active Directory».

    Гибридные устройства, присоединенные к Azure AD

    Когда вы присоединяете устройство к Azure AD, вы можете создать правила условного доступа, обеспечивающие соответствие устройств вашим стандартам доступа в отношении безопасности и соответствия требованиям. Кроме того, пользователи могут входить на устройство, используя рабочую или учебную учетную запись организации вместо личной. При использовании гибридных устройств, присоединенных к Azure AD, вы можете присоединить устройства, присоединенные к домену Active Directory, к Azure AD. Ваша федеративная среда могла быть настроена для использования этой функции.

    Чтобы гибридное присоединение продолжало работать для любых устройств, которые присоединены к домену после преобразования ваших доменов в сквозную аутентификацию, для клиентов Windows 10 необходимо использовать Azure AD Connect для синхронизации учетных записей компьютеров Active Directory с Azure AD.

    Для учетных записей компьютеров Windows 8 и Windows 7 гибридное присоединение использует бесшовную систему единого входа для регистрации компьютера в Azure AD. Вам не нужно синхронизировать учетные записи компьютеров Windows 8 и Windows 7, как это делается для устройств с Windows 10. Однако вам необходимо развернуть обновленный файл workingjoin. exe (через файл .msi) для клиентов Windows 8 и Windows 7, чтобы они могли зарегистрироваться с помощью бесшовного единого входа. Загрузите файл .msi.

    Дополнительные сведения см. В разделе Настройка гибридных устройств, подключенных к Azure AD.

    Брендинг

    Если ваша организация настроила страницы входа в AD FS для отображения информации, более актуальной для организации, рассмотрите возможность аналогичных настроек для страницы входа в Azure AD.

    Хотя аналогичные настройки доступны, после преобразования следует ожидать некоторых визуальных изменений на страницах входа. Возможно, вы захотите предоставить пользователям информацию об ожидаемых изменениях в вашем общении.

    Примечание

    Маркировка организации

    доступна только при покупке лицензии Premium или Basic для Azure Active Directory или при наличии лицензии Microsoft 365.

    План интеллектуальной блокировки

    Интеллектуальная блокировка Azure AD защищает от взлома пароля. Интеллектуальная блокировка предотвращает блокировку локальной учетной записи Active Directory при использовании сквозной проверки подлинности и настройке групповой политики блокировки учетной записи в Active Directory.

    Дополнительные сведения см. В разделе Интеллектуальная блокировка Azure Active Directory.

    План развертывания и поддержки

    Выполните задачи, описанные в этом разделе, чтобы помочь вам спланировать развертывание и поддержку.

    Планирование окна обслуживания

    Хотя процесс преобразования домена происходит относительно быстро, Azure AD может продолжать отправлять некоторые запросы проверки подлинности на ваши серверы AD FS в течение до четырех часов после завершения преобразования домена. В течение этого четырехчасового окна и в зависимости от различных кешей на стороне службы Azure AD может не принимать эти проверки подлинности. Пользователи могут получить сообщение об ошибке. Пользователь по-прежнему может успешно пройти проверку подлинности в AD FS, но Azure AD больше не принимает выданный пользователем токен, поскольку это доверие федерации теперь удалено.

    Затронуты только пользователи, которые обращаются к службам через веб-браузер во время этого окна после преобразования до очистки кэша на стороне службы. Устаревшие клиенты (Exchange ActiveSync, Outlook 2010/2013) не пострадают, поскольку Exchange Online хранит кеш их учетных данных в течение заданного периода времени. Кэш используется для автоматической повторной аутентификации пользователя. Пользователю не нужно возвращаться в AD FS. Учетные данные, хранящиеся на устройстве для этих клиентов, используются для автоматической повторной аутентификации после очистки этого кеша.Ожидается, что пользователи не будут получать запросы на ввод пароля в результате процесса преобразования домена.

    Современные клиенты проверки подлинности (приложения Office 2016 и Office 2013, iOS и Android) используют действительный маркер обновления для получения новых маркеров доступа для продолжения доступа к ресурсам вместо возврата в AD FS. Эти клиенты невосприимчивы к любым запросам пароля, возникающим в процессе преобразования домена. Клиенты продолжат работать без дополнительной настройки.

    Важно

    Не выключайте среду AD FS и не удаляйте доверие проверяющей стороны Microsoft 365, пока не убедитесь, что все пользователи могут успешно пройти проверку подлинности с помощью облачной проверки подлинности.

    План отката

    Если вы столкнетесь с серьезной проблемой, которую не можете решить быстро, вы можете решить откатить решение до федерации. Важно спланировать, что делать, если развертывание не происходит должным образом. Если преобразование домена или пользователей не удается во время развертывания, или если вам нужно вернуться к федерации, вы должны понимать, как смягчить любой сбой и уменьшить влияние на ваших пользователей.

    Откатить

    Чтобы спланировать откат, проверьте документацию по проектированию и развертыванию федерации для получения конкретных сведений о развертывании.Процесс должен включать следующие задачи:

    • Преобразование управляемых доменов в федеративные домены с помощью командлета Convert-MSOLDomainToFederated .
    • При необходимости настройте дополнительные правила утверждений.

    Планирование коммуникаций

    Важной частью планирования развертывания и поддержки является своевременное информирование пользователей о предстоящих изменениях. Пользователи должны заранее знать, с чем они могут столкнуться и что от них требуется.

    После развертывания сквозной проверки подлинности и бесшовного единого входа изменяется способ входа пользователя для доступа к Microsoft 365 и другим ресурсам, которые проходят проверку подлинности с помощью Azure AD. Пользователи, находящиеся за пределами сети, видят только страницу входа в Azure AD. Эти пользователи не перенаправляются на страницу на основе форм, представленную внешними прокси-серверами веб-приложений.

    Включите в свою коммуникационную стратегию следующие элементы:

    • Уведомлять пользователей о предстоящих и выпускаемых функциях с помощью:
      • Электронная почта и другие внутренние каналы связи.
      • Визуальные материалы, например плакаты.
      • Исполнительное, прямое или иное общение.
    • Определите, кто будет настраивать сообщения и кто будет отправлять сообщения и когда.

    Внедрите свое решение

    Вы спланировали свое решение. Теперь вы можете его реализовать. Реализация включает следующие компоненты:

    • Подготовка к бесшовному SSO.
    • Изменение метода входа на сквозную аутентификацию и включение бесшовного единого входа.

    Шаг 1. Подготовка к бесшовному SSO

    Чтобы ваши устройства могли использовать простой единый вход, необходимо добавить URL-адрес Azure AD в настройки зоны интрасети пользователей с помощью групповой политики в Active Directory.

    По умолчанию веб-браузеры автоматически вычисляют правильную зону (Интернет или Интранет) по URL-адресу. Например, http: // contoso / сопоставляется с зоной интрасети, а http://intranet.contoso. com сопоставляется с зоной Интернета (поскольку URL-адрес содержит точку).Браузеры отправляют билеты Kerberos в конечную точку облака, например URL-адрес Azure AD, только в том случае, если вы явно добавляете URL-адрес в зону интрасети браузера.

    Выполните действия по развертыванию необходимых изменений на ваших устройствах.

    Важно

    Внесение этого изменения не влияет на способ входа пользователей в Azure AD. Однако важно, чтобы вы применили эту конфигурацию ко всем своим устройствам, прежде чем продолжить. Пользователи, которые входят в систему на устройствах, которые не получили эту конфигурацию, просто должны ввести имя пользователя и пароль для входа в Azure AD.

    Шаг 2. Измените метод входа на сквозную аутентификацию и включите непрерывный единый вход

    У вас есть два варианта изменения метода входа на сквозную аутентификацию и включения бесшовного единого входа.

    Вариант A. Настройка сквозной проверки подлинности с помощью Azure AD Connect

    Используйте этот метод, если вы изначально настроили среду AD FS с помощью Azure AD Connect. Вы не можете использовать этот метод, если вы не настроили изначально свою среду AD FS с помощью Azure AD Connect.

    Важно

    После выполнения следующих шагов все ваши домены будут преобразованы из федеративного удостоверения в управляемое удостоверение. Дополнительные сведения см. В разделе Планирование метода миграции.

    Сначала измените способ входа:

    1. На сервере Azure AD Connect откройте мастер Azure AD Connect.

    2. Выберите Изменить вход пользователя , а затем выберите Далее .

    3. На странице Подключение к Azure AD введите имя пользователя и пароль учетной записи глобального администратора.

    4. На странице Вход пользователя нажмите кнопку Сквозная проверка подлинности , выберите Включить единый вход , а затем выберите Далее .

    5. На странице Включить единый вход введите учетные данные учетной записи администратора домена, а затем выберите Далее .

      Примечание

      Учетные данные учетной записи администратора домена

      необходимы для включения бесшовного единого входа. Процесс выполняет следующие действия, для которых требуются эти повышенные разрешения.Учетные данные учетной записи администратора домена не хранятся в Azure AD Connect или в Azure AD. Учетные данные учетной записи администратора домена используются только для включения этой функции. Учетные данные сбрасываются, когда процесс успешно завершается.

      1. Учетная запись компьютера с именем AZUREADSSOACC (представляющая Azure AD) создается в вашем локальном экземпляре Active Directory.
      2. Ключ дешифрования Kerberos учетной записи компьютера безопасно передается в Azure AD.
      3. Два имени участника-службы (SPN) Kerberos создаются для представления двух URL-адресов, которые используются во время входа в Azure AD.
    6. Убедитесь, что на странице Готово к настройке , Запустить процесс синхронизации после завершения настройки установлен. Затем выберите Настроить .


    7. На портале Azure AD выберите Azure Active Directory , а затем выберите Azure AD Connect .

    8. Проверьте эти настройки:

      • Федерация установлена ​​на Отключено .
      • Простой единый вход установлен на Включено .
      • Сквозная аутентификация установлена ​​на Включена .


    Далее. развернуть дополнительные методы аутентификации:

    1. На портале Azure перейдите к Azure Active Directory > Azure AD Connect , а затем выберите Сквозная проверка подлинности .

    2. На странице Сквозная проверка подлинности нажмите кнопку Загрузить .

    3. На странице Загрузить агент выберите Принять условия и загрузите .

      Начинается загрузка дополнительных агентов аутентификации. Установите вторичный агент аутентификации на сервере, присоединенном к домену.

      Примечание

      Первый агент всегда устанавливается на самом сервере Azure AD Connect в рамках изменений конфигурации, сделанных в разделе для входа пользователя в систему инструмента Azure AD Connect. Установите все дополнительные агенты аутентификации на отдельный сервер.Мы рекомендуем вам иметь два или три дополнительных агента аутентификации.

    4. Запустите установку агента аутентификации. Во время установки вы должны ввести учетные данные учетной записи глобального администратора.

    5. Когда агент аутентификации установлен, вы можете вернуться на страницу состояния сквозного агента аутентификации, чтобы проверить состояние дополнительных агентов.

    Перейти к тестированию и следующим шагам.

    Важно

    Пропустите раздел. Вариант Б. Переключитесь с федерации на сквозную проверку подлинности с помощью Azure AD Connect и PowerShell . Действия, описанные в этом разделе, неприменимы, если вы выбрали вариант А, чтобы изменить метод входа на сквозную аутентификацию и включить простой единый вход.

    Вариант Б. Переход от федерации к сквозной проверке подлинности с помощью Azure AD Connect и PowerShell

    Используйте этот вариант, если вы изначально не настраивали федеративные домены с помощью Azure AD Connect.

    Сначала включите сквозную аутентификацию:

    1. На сервере Azure AD Connect откройте мастер Azure AD Connect.

    2. Выберите Изменить вход пользователя , а затем выберите Далее .

    3. На странице Подключение к Azure AD введите имя пользователя и пароль учетной записи глобального администратора.

    4. На странице Вход пользователя нажмите кнопку Сквозная проверка подлинности . Выберите Включить единый вход , а затем выберите Далее .

    5. На странице Включить единый вход введите учетные данные учетной записи администратора домена, а затем выберите Далее .

      Примечание

      Учетные данные учетной записи администратора домена

      необходимы для включения бесшовного единого входа. Процесс выполняет следующие действия, для которых требуются эти повышенные разрешения. Учетные данные учетной записи администратора домена не хранятся в Azure AD Connect или в Azure AD.Учетные данные учетной записи администратора домена используются только для включения этой функции. Учетные данные сбрасываются, когда процесс успешно завершается.

      1. Учетная запись компьютера с именем AZUREADSSOACC (представляющая Azure AD) создается в вашем локальном экземпляре Active Directory.
      2. Ключ дешифрования Kerberos учетной записи компьютера безопасно передается в Azure AD.
      3. Два имени участника-службы (SPN) Kerberos создаются для представления двух URL-адресов, которые используются во время входа в Azure AD.
    6. Убедитесь, что на странице Готово к настройке , Запустить процесс синхронизации после завершения настройки установлен. Затем выберите Настроить .


      При выборе Настроить выполняются следующие шаги:

      1. Установлен первый агент сквозной аутентификации.
      2. Включена сквозная функция.
      3. Включен бесшовный единый вход.
    7. Проверьте эти настройки:

      • Федерация установлена ​​на Включено .
      • Простой единый вход установлен на Включено .
      • Сквозная аутентификация установлена ​​на Включена .

    8. Выберите Сквозную аутентификацию и убедитесь, что состояние — Активно .

      Если агент проверки подлинности не активен, выполните некоторые действия по устранению неполадок, прежде чем продолжить процесс преобразования домена на следующем этапе.Вы рискуете вызвать сбой проверки подлинности, если преобразовываете свои домены до того, как убедитесь, что агенты сквозной проверки подлинности успешно установлены и что их статус Активен на портале Azure.

    Затем разверните дополнительные агенты аутентификации:

    1. На портале Azure перейдите к Azure Active Directory > Azure AD Connect , а затем выберите Сквозная проверка подлинности .

    2. На странице Сквозная проверка подлинности нажмите кнопку Загрузить .

    3. На странице Загрузить агент выберите Принять условия и загрузите .

      Агент аутентификации начинает загрузку. Установите вторичный агент аутентификации на сервере, присоединенном к домену.

      Примечание

      Первый агент всегда устанавливается на самом сервере Azure AD Connect в рамках изменений конфигурации, сделанных в разделе для входа пользователя в систему инструмента Azure AD Connect. Установите все дополнительные агенты аутентификации на отдельный сервер.Мы рекомендуем вам иметь два или три дополнительных агента аутентификации.

    4. Запустите установку агента аутентификации. Во время установки вы должны ввести учетные данные учетной записи глобального администратора.



    5. После установки агента аутентификации вы можете вернуться на страницу состояния сквозного агента аутентификации, чтобы проверить состояние дополнительных агентов.

    На этом этапе федеративная проверка подлинности все еще активна и работает для ваших доменов.Чтобы продолжить развертывание, необходимо преобразовать каждый домен из федеративного удостоверения в управляемое удостоверение, чтобы сквозная проверка подлинности начала обслуживать запросы проверки подлинности для домена.

    Нет необходимости конвертировать все домены одновременно. Вы можете начать с тестового домена в производственном клиенте или начать с домена с наименьшим количеством пользователей.

    Завершите преобразование с помощью модуля Azure AD PowerShell:

    1. В PowerShell войдите в Azure AD, используя учетную запись глобального администратора.

    2. Чтобы преобразовать первый домен, выполните следующую команду:

        Set-MsolDomainAuthentication -Authentication Managed -DomainName <имя домена>

    3. На портале Azure AD выберите Azure Active Directory > Azure AD Connect .

    4. После преобразования всех федеративных доменов проверьте следующие параметры:

      • Федерация установлена ​​на Отключено .
      • Простой единый вход установлен на Включено .
      • Сквозная аутентификация установлена ​​на Включена .


    Тестирование и следующие шаги

    Выполните следующие задачи, чтобы проверить сквозную аутентификацию и завершить процесс преобразования.

    Тест сквозной аутентификации

    Когда ваш клиент использовал федеративное удостоверение, пользователи перенаправлялись со страницы входа Azure AD в среду AD FS.Теперь, когда клиент настроен на использование сквозной проверки подлинности вместо федеративной проверки подлинности, пользователи не перенаправляются в AD FS. Вместо этого пользователи входят непосредственно на странице входа в Azure AD.

    Для проверки сквозной аутентификации:

    1. Откройте Internet Explorer в режиме InPrivate, чтобы функция единого входа не выполняла автоматический вход.

    2. Перейдите на страницу входа в Office 365 (https://portal.office.com).

    3. Введите имя участника-пользователя, а затем выберите Далее .Убедитесь, что вы ввели имя участника-пользователя гибридного пользователя, который был синхронизирован с локальным экземпляром Active Directory и который ранее использовал федеративную проверку подлинности. Появится страница, на которой вы вводите логин и пароль:

    4. После ввода пароля и выбора Войти , вы будете перенаправлены на портал Office 365.

    Тест бесшовные ССО

    Для проверки бесшовного единого входа:

    1. Войдите на подключенный к домену компьютер, который подключен к корпоративной сети.

    2. В Internet Explorer или Chrome перейдите по одному из следующих URL-адресов (замените contoso на свой домен):

      • https://myapps.microsoft.com/contoso.com
      • https://myapps.microsoft.com/contoso.onmicrosoft.com

      Пользователь ненадолго перенаправляется на страницу входа в Azure AD, на которой отображается сообщение «Попытка войти в систему». У пользователя не запрашивается имя пользователя или пароль.


    3. Пользователь перенаправлен и успешно вошел в панель доступа:

      Примечание

      Seamless SSO работает в службах Microsoft 365, которые поддерживают подсказку домена (например, myapps.microsoft.com/contoso.com). В настоящее время портал Microsoft 365 (portal.office.com) не поддерживает доменные подсказки. Пользователи должны ввести UPN. После ввода имени участника-пользователя бесшовная система единого входа извлекает билет Kerberos от имени пользователя. Пользователь вошел в систему без ввода пароля.

    Удалить доверие проверяющей стороны

    После проверки того, что все пользователи и клиенты успешно проходят аутентификацию через Azure AD, можно безопасно удалить доверие проверяющей стороны Microsoft 365.

    Если вы не используете AD FS для других целей (то есть для других доверительных отношений с проверяющей стороной), на этом этапе можно безопасно списать AD FS.

    Откат

    Если вы обнаружите серьезную проблему и не можете ее быстро решить, вы можете откатить решение до федерации.

    Обратитесь к документации по проектированию и развертыванию федерации для получения конкретных сведений о развертывании. Процесс должен включать следующие задачи:

    • Преобразуйте управляемые домены в федеративную проверку подлинности с помощью командлета Convert-MSOLDomainToFederated .
    • При необходимости настройте дополнительные правила утверждений.

    Синхронизация обновлений userPrincipalName

    Исторически, обновления атрибута UserPrincipalName , который использует службу синхронизации из локальной среды, блокируются, если не выполняются оба этих условия:

    • Пользователь находится в управляемом (нефедеративном) домене идентификации.
    • Пользователю не назначена лицензия.

    Чтобы узнать, как проверить или включить эту функцию, см. Раздел Синхронизация обновлений userPrincipalName.

    Перенос ключа дешифрования SSO Kerberos

    Важно часто обновлять ключ дешифрования Kerberos учетной записи компьютера AZUREADSSOACC (который представляет Azure AD). Учетная запись компьютера AZUREADSSOACC создается в вашем локальном лесу Active Directory. Мы настоятельно рекомендуем обновлять ключ дешифрования Kerberos не реже одного раза в 30 дней, чтобы соответствовать способу отправки изменений пароля членами домена Active Directory. К объекту учетной записи компьютера AZUREADSSOACC не подключено связанное устройство, поэтому ролловер необходимо выполнить вручную.

    Инициируйте смену ключа расшифровки единого входа Kerberos на локальном сервере, на котором выполняется Azure AD Connect.

    Дополнительные сведения см. В разделе «Как продлить ключ дешифрования Kerberos для учетной записи компьютера AZUREADSSOACC?».

    Мониторинг и регистрация

    Отслеживайте серверы, на которых работают агенты аутентификации, чтобы поддерживать доступность решения. Помимо общих счетчиков производительности сервера, агенты проверки подлинности предоставляют объекты производительности, которые могут помочь вам понять статистику проверки подлинности и ошибки.

    Агенты аутентификации регистрируют операции в журналах событий Windows, которые находятся в разделе Журналы приложений и служб \ Microsoft \ AzureAdConnect \ AuthenticationAgent \ Admin.

    Вы также можете включить ведение журнала для устранения неполадок.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
